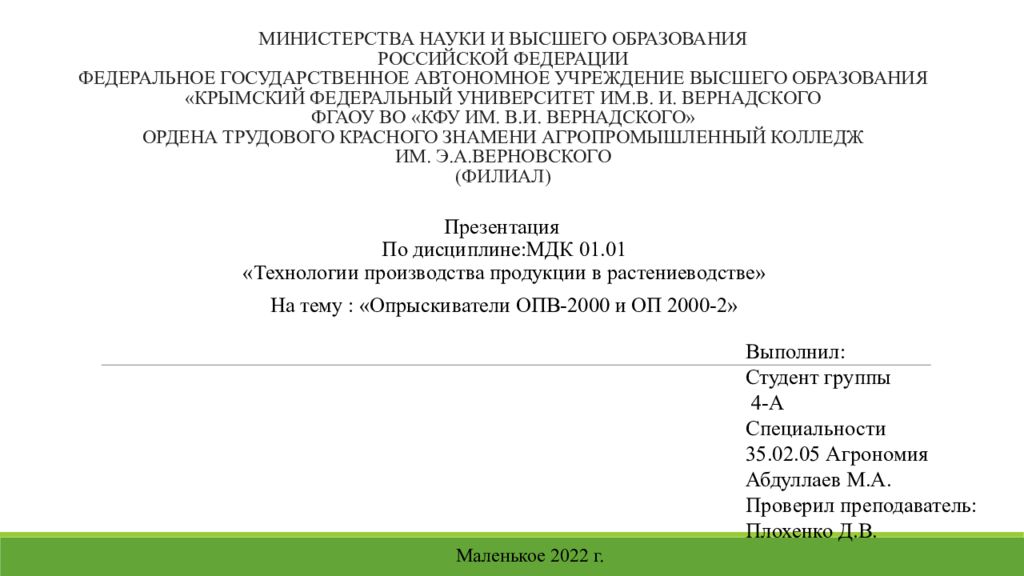

Презентация По дисциплине: МДК 01.01 « Технологии производства продукции в растениеводстве » На тему : «Опрыскиватели ОПВ-2000 и ОП 2000-2» Выполнил: Студент группы 4-А Специальности 35.02.05 Агрономия Абдуллаев М.А. Проверил преподаватель: Плохенко Д.В. Маленькое 202 2 г.

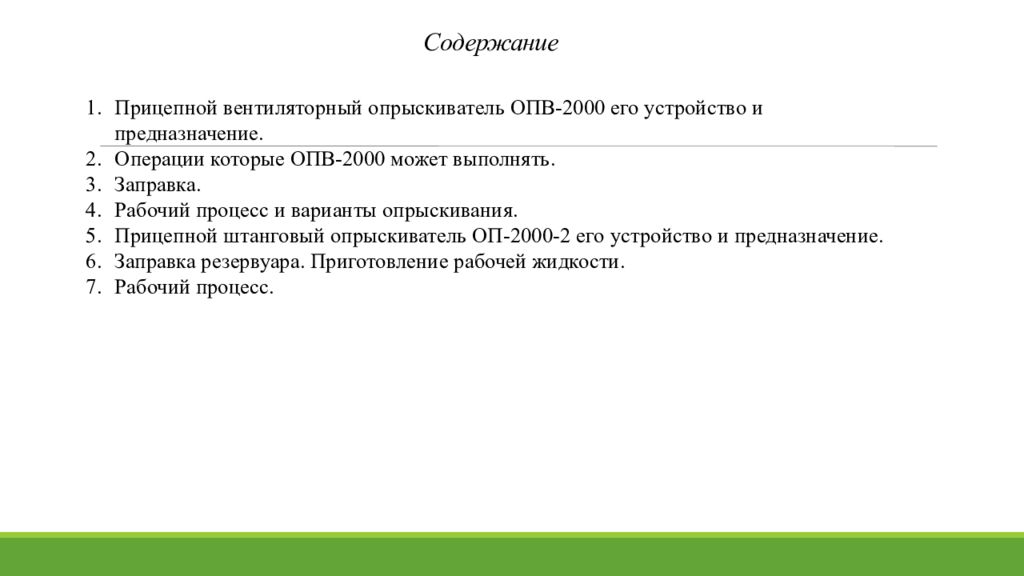

Прицепной вентиляторный опрыскиватель ОПВ-2000 его у стройство и предназначение. Операции которые ОПВ-2000 может выполнять. Заправка. Рабочий процесс и варианты опрыскивания. Прицепной штанговый опрыскиватель ОП-2000-2 его устройство и предназначение. Заправка резервуара. Приготовление рабочей жидкости. Рабочий процесс.

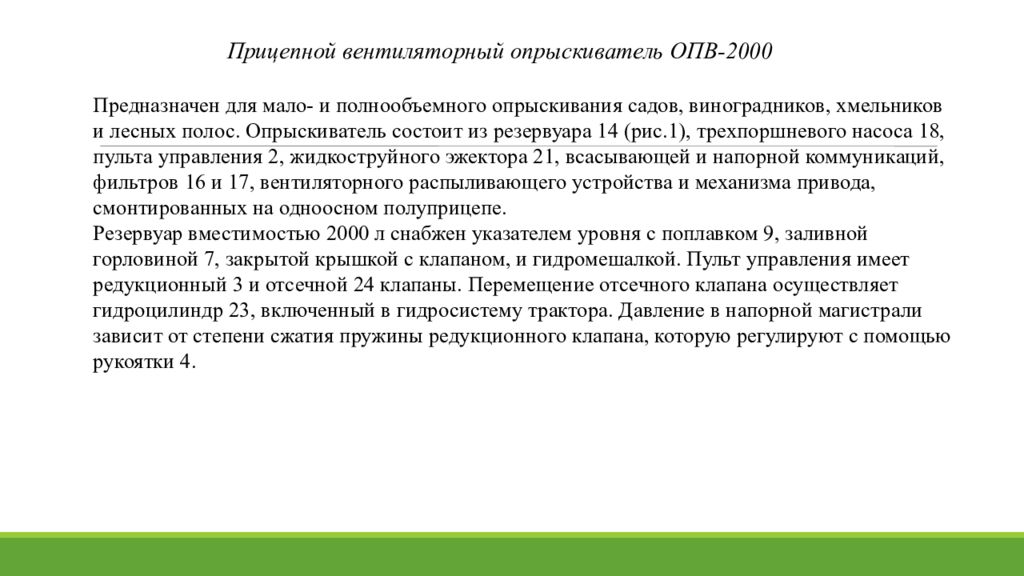

Предназначен для мало- и полнообъемного опрыскивания садов, виноградников, хмельников и лесных полос. Опрыскиватель состоит из резервуара 14 (рис.1), трехпоршневого насоса 18, пульта управления 2, жидкоструйного эжектора 21, всасывающей и напорной коммуникаций, фильтров 16 и 17, вентиляторного распыливающего устройства и механизма привода, смонтированных на одноосном полуприцепе. Резервуар вместимостью 2000 л снабжен указателем уровня с поплавком 9, заливной горловиной 7, закрытой крышкой с клапаном, и гидромешалкой. Пульт управления имеет редукционный 3 и отсечной 24 клапаны. Перемещение отсечного клапана осуществляет гидроцилиндр 23, включенный в гидросистему трактора. Давление в напорной магистрали зависит от степени сжатия пружины редукционного клапана, которую регулируют с помощью рукоятки 4. Прицепной вентиляторный опрыскиватель ОПВ-2000

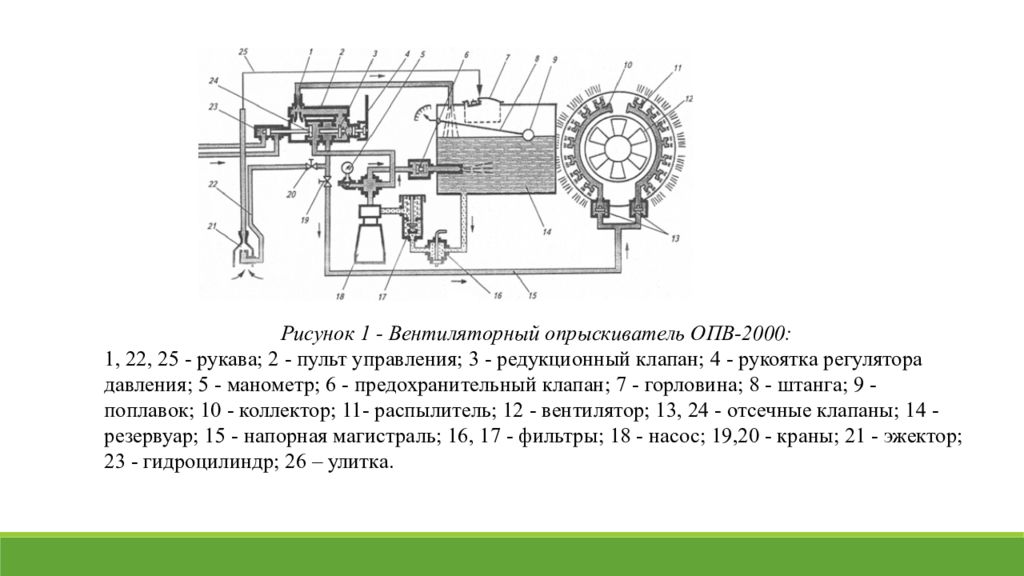

Рисунок 1 - Вентиляторный опрыскиватель ОПВ-2000: 1, 22, 25 - рукава; 2 - пульт управления; 3 - редукционный клапан; 4 - рукоятка регулятора давления; 5 - манометр; 6 - предохранительный клапан; 7 - горловина; 8 - штанга; 9 - поплавок; 10 - коллектор; 11- распылитель; 12 - вентилятор; 13, 24 - отсечные клапаны; 14 - резервуар; 15 - напорная магистраль; 16, 17 - фильтры; 18 - насос; 19,20 - краны; 21 - эжектор; 23 - гидроцилиндр; 26 – улитка.

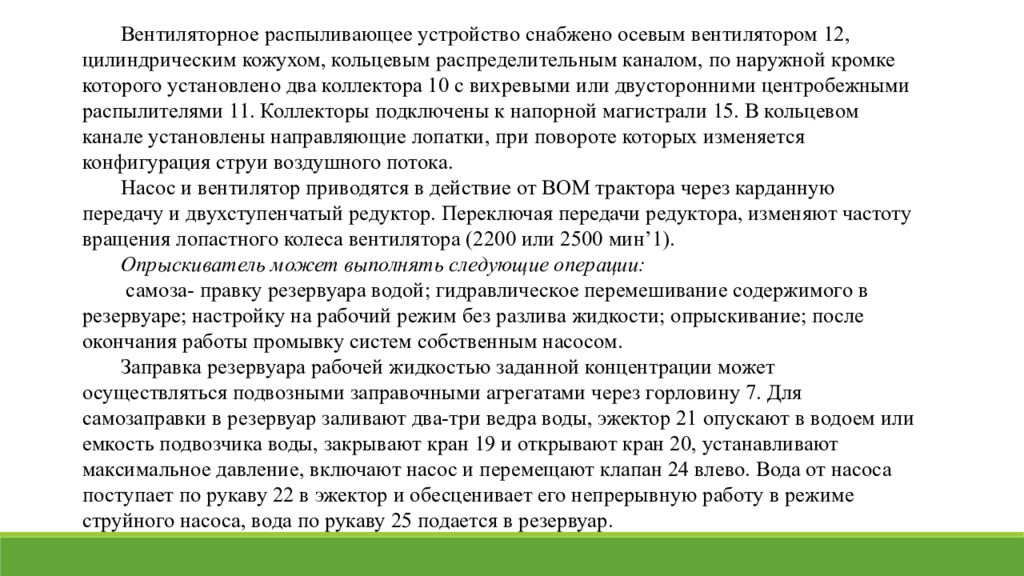

Вентиляторное распыливающее устройство снабжено осевым вентилятором 12, цилиндрическим кожухом, кольцевым распределительным каналом, по наружной кромке которого установлено два коллектора 10 с вихревыми или двусторонними центробежными распылителями 11. Коллекторы подключены к напорной магистрали 15. В кольцевом канале установлены направляющие лопатки, при повороте которых изменяется конфигурация струи воздушного потока. Насос и вентилятор приводятся в действие от ВОМ трактора через карданную передачу и двухступенчатый редуктор. Переключая передачи редуктора, изменяют частоту вращения лопастного колеса вентилятора (2200 или 2500 мин’1). Опрыскиватель может выполнять следующие операции: самоза - правку резервуара водой; гидравлическое перемешивание содержимого в резервуаре; настройку на рабочий режим без разлива жидкости; опрыскивание; после окончания работы промывку систем собственным насосом. Заправка резервуара рабочей жидкостью заданной концентрации может осуществляться подвозными заправочными агрегатами через горловину 7. Для самозаправки в резервуар заливают два-три ведра воды, эжектор 21 опускают в водоем или емкость подвозчика воды, закрывают кран 19 и открывают кран 20, устанавливают максимальное давление, включают насос и перемещают клапан 24 влево. Вода от насоса поступает по рукаву 22 в эжектор и обесценивает его непрерывную работу в режиме струйного насоса, вода по рукаву 25 подается в резервуар.

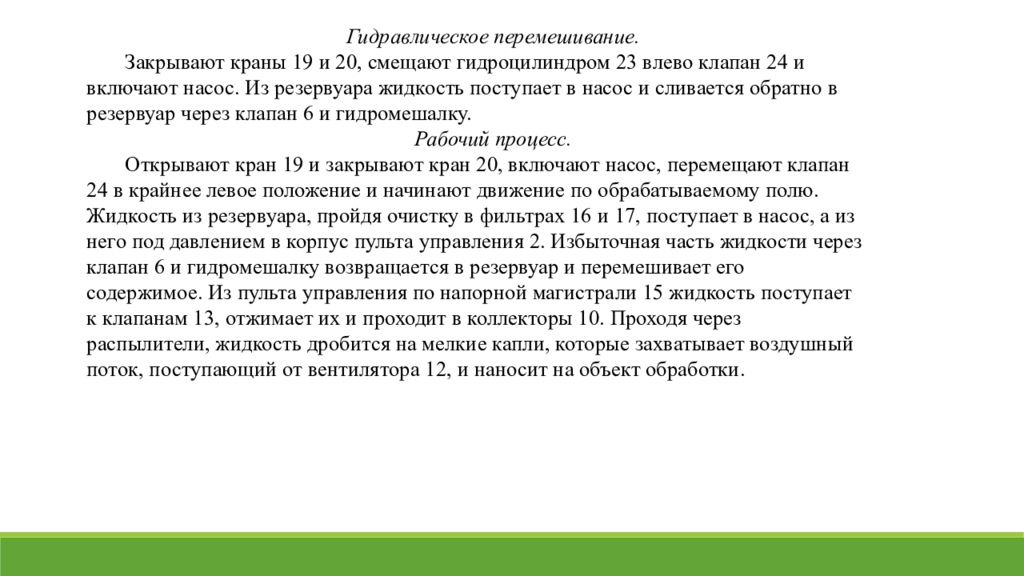

Гидравлическое перемешивание. Закрывают краны 19 и 20, смещают гидроцилиндром 23 влево клапан 24 и включают насос. Из резервуара жидкость поступает в насос и сливается обратно в резервуар через клапан 6 и гидромешалку. Рабочий процесс. Открывают кран 19 и закрывают кран 20, включают насос, перемещают клапан 24 в крайнее левое положение и начинают движение по обрабатываемому полю. Жидкость из резервуара, пройдя очистку в фильтрах 16 и 17, поступает в насос, а из него под давлением в корпус пульта управления 2. Избыточная часть жидкости через клапан 6 и гидромешалку возвращается в резервуар и перемешивает его содержимое. Из пульта управления по напорной магистрали 15 жидкость поступает к клапанам 13, отжимает их и проходит в коллекторы 10. Проходя через распылители, жидкость дробится на мелкие капли, которые захватывает воздушный поток, поступающий от вентилятора 12, и наносит на объект обработки.

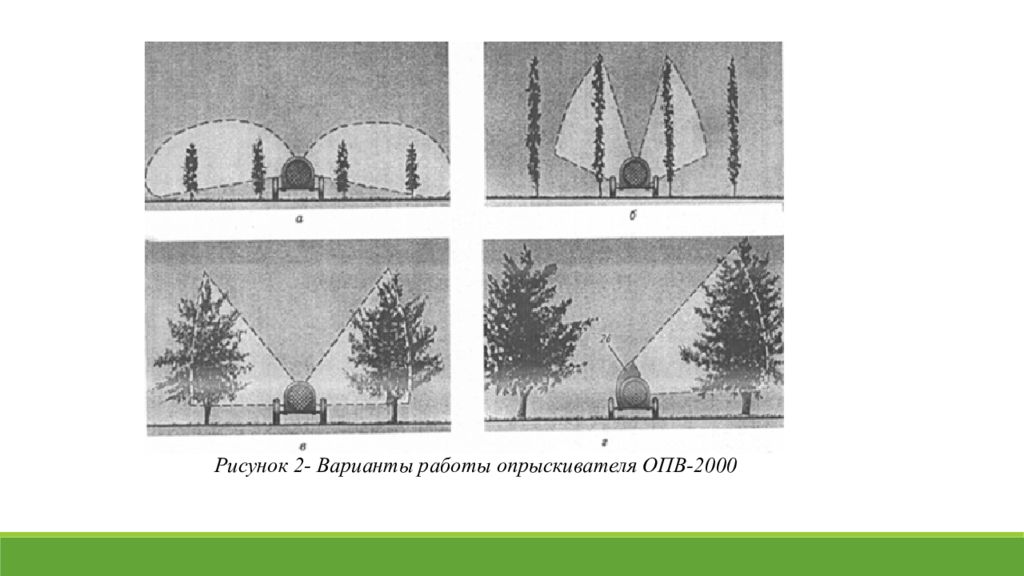

Рисунок 2- Варианты работы опрыскивателя ОПВ-2000
При двустороннем опрыскивании машина обрабатывает четыре ряда виноградников (рис.2, а), два ряда хмельников (рис.2, б), два полуряда низкорослых садов (рис.2, в). При обработке высокорослых (до 8 м) садов устанавливают улитку 26 (рис.2, г). В этом случае машина обрабатывает один полуряд. Доза внесения жидкости зависит от рабочего давления, диаметра отверстий распылителей, ширины захвата и скорости движения опрыскивателя. Для обработки различных насаждений устанавливают соответствующий угол а наклона лопаток распределительного канала и частоту вращения п колеса вентилятора: в виноградниках а = 0...150, п = 2200 мин"1; низкорослых хмельниках а =15...45°, п = 2200 мин"1; высокорослых хмельниках а =15...45°, п = 2500 мин'1; низкорослых садах а= 15...30°, п = 2500 мин"1; высокорослых садах а = 15...45°, п = 2500 мин’1. Доза внесения жидкости вихревыми распылителями 500... 1000 л/га, двусторонними центробежными - 100...250 л/га. Рабочее давление до 1,2 МПа. Опрыскиватель агрегатируют с тракторами МТЗ-80, Т-70В и ДТ-75.
Предназначен для малообъемного опрыскивания пестицидами посевов полевых культур, в том числе возделываемых по интенсивной технологии, а также для внесения жидких комплексных удобрений (ЖКУ). Опрыскиватель состоит из резервуара 28 (рис.1, а), центробежного насоса 6, всасывающей и напорной коммуникаций, регулятора давления 12, эжектора 30, распределителя 32, запорного устройства 8 и штанги 25. В верхней части резервуара выполнена горловина с фильтром 23. На крышке горловины смонтирован клапан 22, позволяющий заправлять резервуар, не открывая крышки. В резервуаре установлена гидравлическая мешалка 20, с помощью которой в баке можно приготавливать рабочую жидкость из легкорастворимых пестицидов, а также перемешивать жидкость в процессе работы. На передней стенке резервуара смонтированы стрелка из шкала уровнемера 24. Регулятор давления состоит из корпуса, перегородки с седлом, двухпозиционных 9 и 10 и редукционно-предохранительного 17 клапанов. Регулировочный винт клапана 17 смонтирован на коромысле 16, которое поворотом рукоятки 15 устанавливают в левое или правое крайнее положение. В первом случае тарелка клапана прижата к седлу (полости А и В разобщены), во втором - между седлом и тарелкой клапана образуется канал, сообщающий полости А и В.

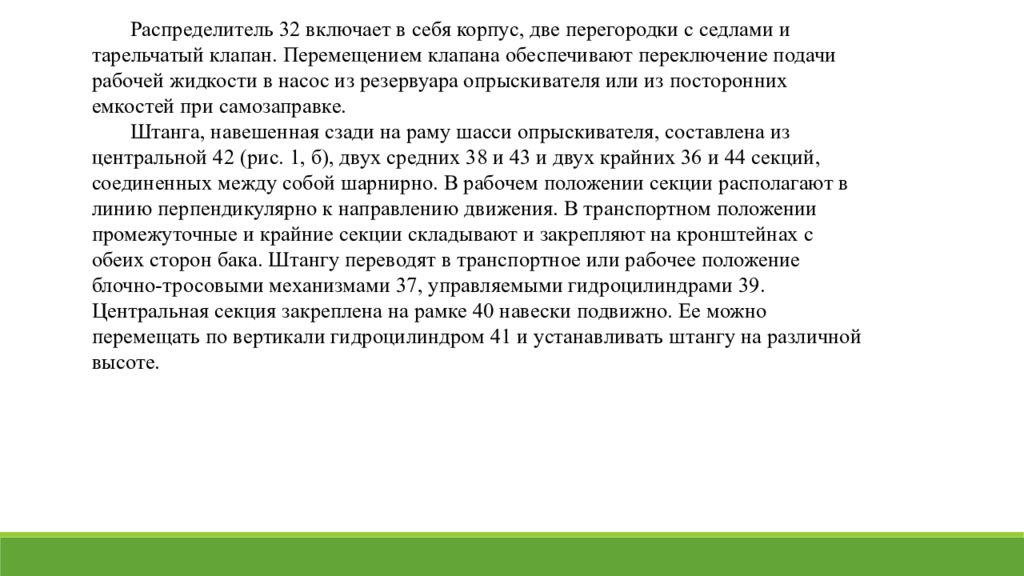

Распределитель 32 включает в себя корпус, две перегородки с седлами и тарельчатый клапан. Перемещением клапана обеспечивают переключение подачи рабочей жидкости в насос из резервуара опрыскивателя или из посторонних емкостей при самозаправке. Штанга, навешенная сзади на раму шасси опрыскивателя, составлена из центральной 42 (рис. 1, б), двух средних 38 и 43 и двух крайних 36 и 44 секций, соединенных между собой шарнирно. В рабочем положении секции располагают в линию перпендикулярно к направлению движения. В транспортном положении промежуточные и крайние секции складывают и закрепляют на кронштейнах с обеих сторон бака. Штангу переводят в транспортное или рабочее положение блочно -тросовыми механизмами 37, управляемыми гидроцилиндрами 39. Центральная секция закреплена на рамке 40 навески подвижно. Ее можно перемещать по вертикали гидроцилиндром 41 и устанавливать штангу на различной высоте.

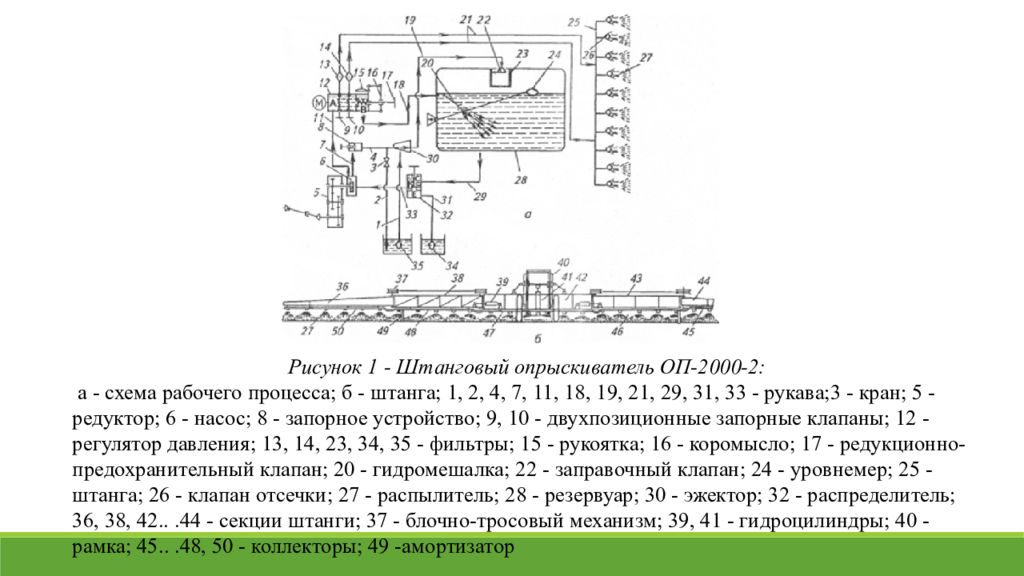

Рисунок 1 - Штанговый опрыскиватель ОП-2000-2: а - схема рабочего процесса; б - штанга; 1, 2, 4, 7, 11, 18, 19, 21, 29, 31, 33 - рукава;3 - кран; 5 - редуктор; 6 - насос; 8 - запорное устройство; 9, 10 - двухпозиционные запорные клапаны; 12 - регулятор давления; 13, 14, 23, 34, 35 - фильтры; 15 - рукоятка; 16 - коромысло; 17 - редукционно-предохранительный клапан; 20 - гидромешалка ; 22 - заправочный клапан; 24 - уровнемер; 25 - штанга; 26 - клапан отсечки; 27 - распылитель; 28 - резервуар; 30 - эжектор; 32 - распределитель; 36, 38, 42...44 - секции штанги; 37 - блочно -тросовый механизм; 39, 41 - гидроцилиндры; 40 - рамка; 45...48, 50 - коллекторы; 49 -амортизатор

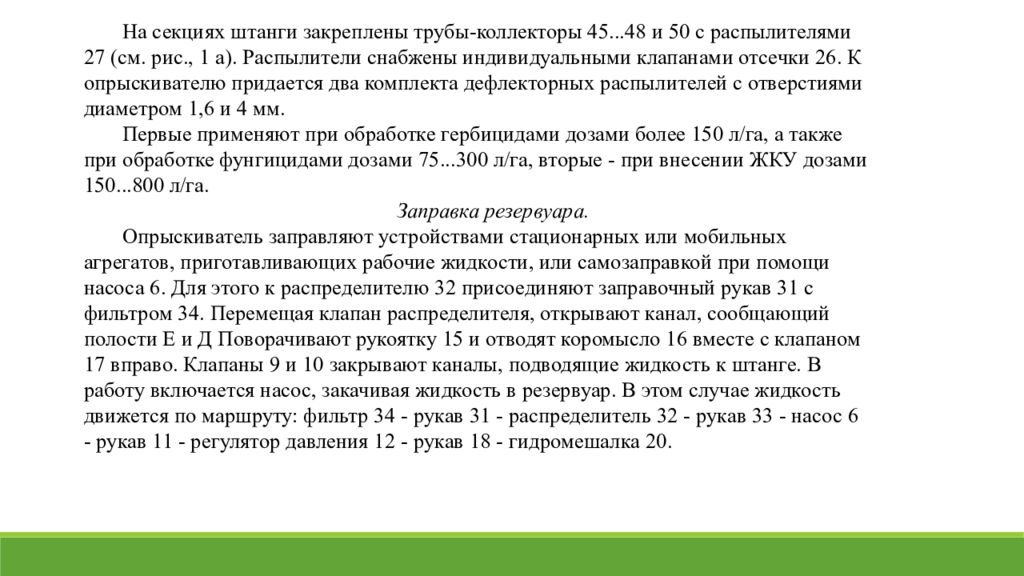

На секциях штанги закреплены трубы-коллекторы 45...48 и 50 с распылителями 27 (см. рис., 1 а). Распылители снабжены индивидуальными клапанами отсечки 26. К опрыскивателю придается два комплекта дефлекторных распылителей с отверстиями диаметром 1,6 и 4 мм. Первые применяют при обработке гербицидами дозами более 150 л/га, а также при обработке фунгицидами дозами 75...300 л/га, вторые - при внесении ЖКУ дозами 150...800 л/га. Заправка резервуара. Опрыскиватель заправляют устройствами стационарных или мобильных агрегатов, приготавливающих рабочие жидкости, или самозаправкой при помощи насоса 6. Для этого к распределителю 32 присоединяют заправочный рукав 31 с фильтром 34. Перемещая клапан распределителя, открывают канал, сообщающий полости Е и Д Поворачивают рукоятку 15 и отводят коромысло 16 вместе с клапаном 17 вправо. Клапаны 9 и 10 закрывают каналы, подводящие жидкость к штанге. В работу включается насос, закачивая жидкость в резервуар. В этом случае жидкость движется по маршруту: фильтр 34 - рукав 31 - распределитель 32 - рукав 33 - насос 6 - рукав 11 - регулятор давления 12 - рукав 18 - гидромешалка 20.

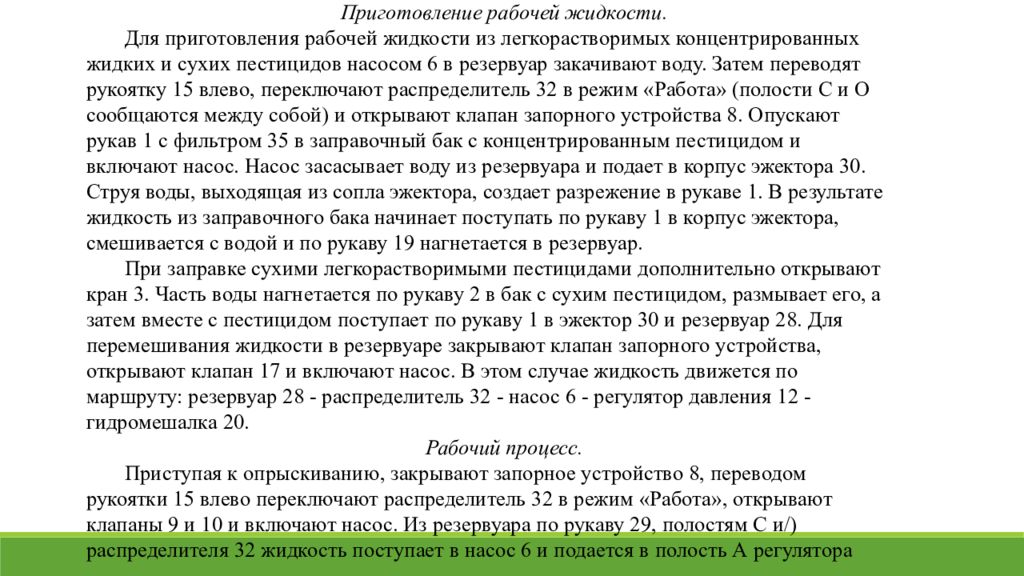

Приготовление рабочей жидкости. Для приготовления рабочей жидкости из легкорастворимых концентрированных жидких и сухих пестицидов насосом 6 в резервуар закачивают воду. Затем переводят рукоятку 15 влево, переключают распределитель 32 в режим «Работа» (полости С и О сообщаются между собой) и открывают клапан запорного устройства 8. Опускают рукав 1 с фильтром 35 в заправочный бак с концентрированным пестицидом и включают насос. Насос засасывает воду из резервуара и подает в корпус эжектора 30. Струя воды, выходящая из сопла эжектора, создает разрежение в рукаве 1. В результате жидкость из заправочного бака начинает поступать по рукаву 1 в корпус эжектора, смешивается с водой и по рукаву 19 нагнетается в резервуар. При заправке сухими легкорастворимыми пестицидами дополнительно открывают кран 3. Часть воды нагнетается по рукаву 2 в бак с сухим пестицидом, размывает его, а затем вместе с пестицидом поступает по рукаву 1 в эжектор 30 и резервуар 28. Для перемешивания жидкости в резервуаре закрывают клапан запорного устройства, открывают клапан 17 и включают насос. В этом случае жидкость движется по маршруту: резервуар 28 - распределитель 32 - насос 6 - регулятор давления 12 - гидромешалка 20. Рабочий процесс. Приступая к опрыскиванию, закрывают запорное устройство 8, переводом рукоятки 15 влево переключают распределитель 32 в режим «Работа», открывают клапаны 9 и 10 и включают насос. Из резервуара по рукаву 29, полостям С и/) распределителя 32 жидкость поступает в насос 6 и подается в полость А регулятора

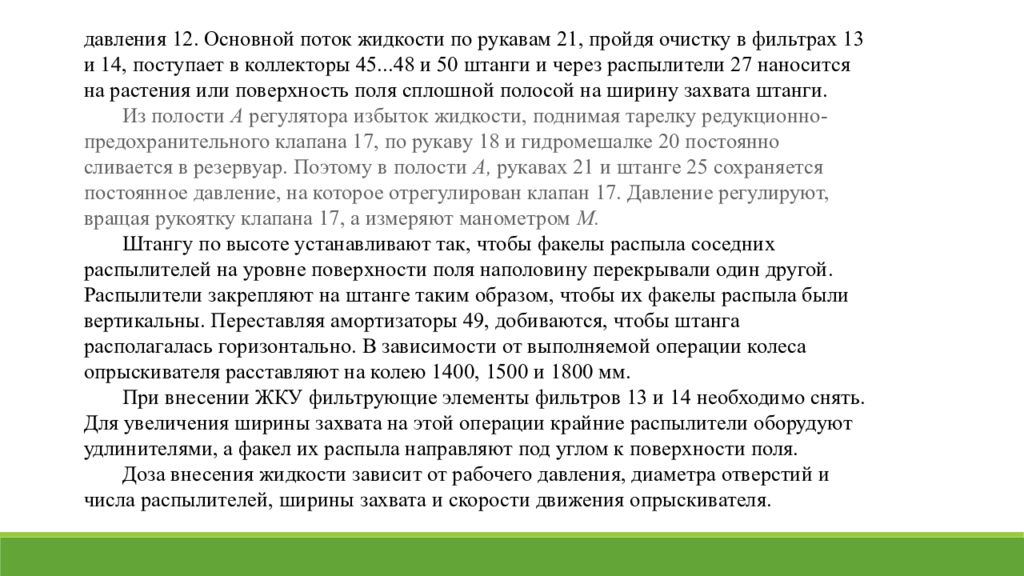

давления 12. Основной поток жидкости по рукавам 21, пройдя очистку в фильтрах 13 и 14, поступает в коллекторы 45...48 и 50 штанги и через распылители 27 наносится на растения или поверхность поля сплошной полосой на ширину захвата штанги. Из полости А регулятора избыток жидкости, поднимая тарелку редукционно-предохранительного клапана 17, по рукаву 18 и гидромешалке 20 постоянно сливается в резервуар. Поэтому в полости А, рукавах 21 и штанге 25 сохраняется постоянное давление, на которое отрегулирован клапан 17. Давление регулируют, вращая рукоятку клапана 17, а измеряют манометром М. Штангу по высоте устанавливают так, чтобы факелы распыла соседних распылителей на уровне поверхности поля наполовину перекрывали один другой. Распылители закрепляют на штанге таким образом, чтобы их факелы распыла были вертикальны. Переставляя амортизаторы 49, добиваются, чтобы штанга располагалась горизонтально. В зависимости от выполняемой операции колеса опрыскивателя расставляют на колею 1400, 1500 и 1800 мм. При внесении ЖКУ фильтрующие элементы фильтров 13 и 14 необходимо снять. Для увеличения ширины захвата на этой операции крайние распылители оборудуют удлинителями, а факел их распыла направляют под углом к поверхности поля. Доза внесения жидкости зависит от рабочего давления, диаметра отверстий и числа распылителей, ширины захвата и скорости движения опрыскивателя.

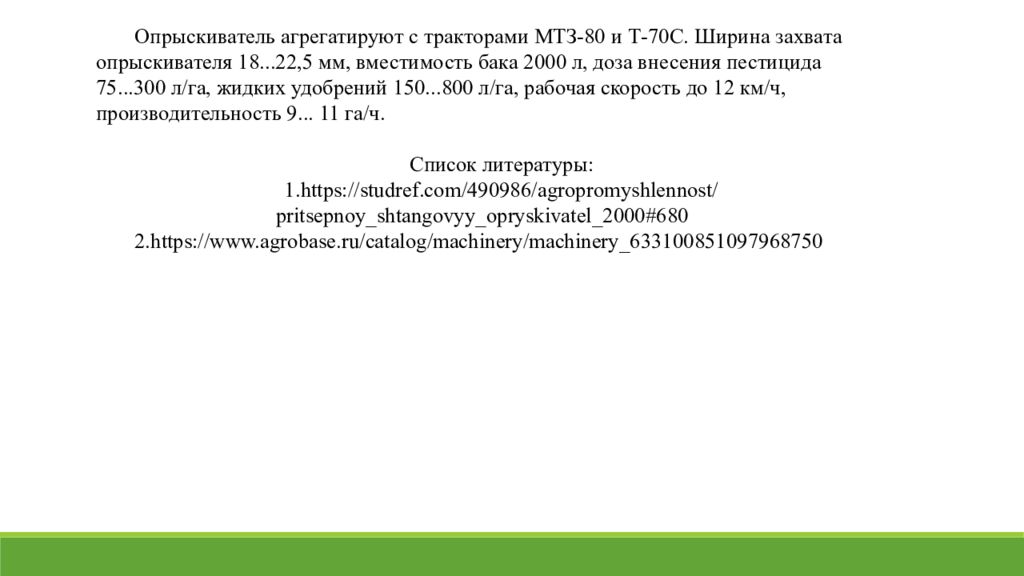

Опрыскиватель агрегатируют с тракторами МТЗ-80 и Т-70С. Ширина захвата опрыскивателя 18...22,5 мм, вместимость бака 2000 л, доза внесения пестицида 75...300 л/га, жидких удобрений 150...800 л/га, рабочая скорость до 12 км/ч, производительность 9... 11 га/ч. Список литературы : 1. https://studref.com/490986/agropromyshlennost/pritsepnoy_shtangovyy_opryskivatel_2000#680 2. https://www.agrobase.ru/catalog/machinery/machinery_633100851097968750
