ОТЧЕТ Реконструкция ПС 110 /10 кВ №311 « Маево » Псковского филиала ПАО « Россети Северо-Запад» Выполнил студент группы 1433-07С Филатов И.А.. Проверил Ильин А.В.. Псков 2023

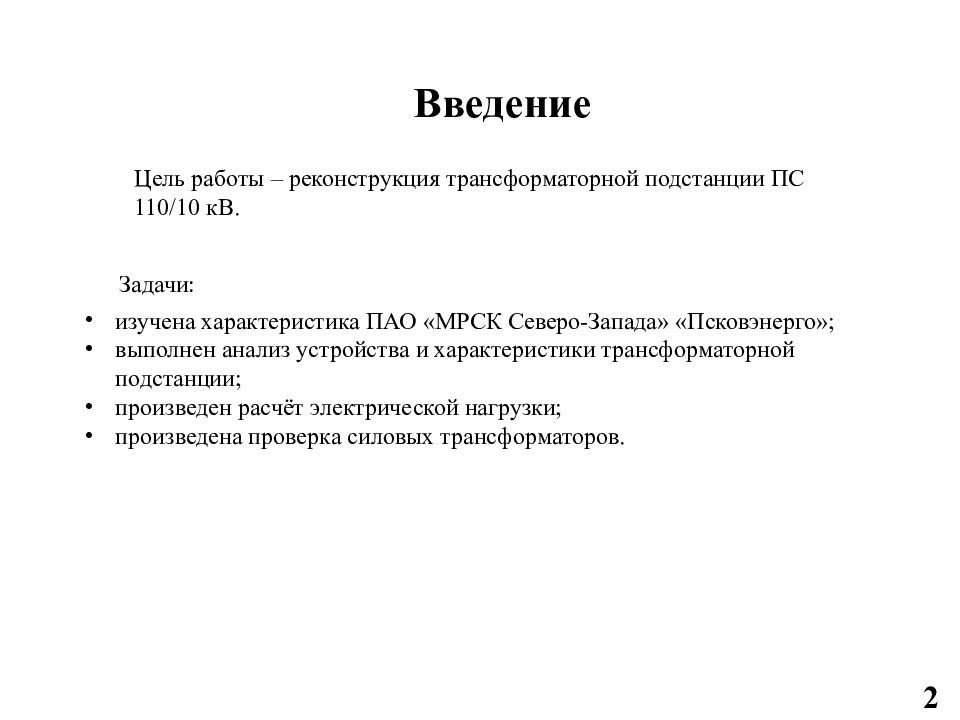

изучена характеристика ПАО «МРСК Северо-Запада» «Псковэнерго»; выполнен анализ устройства и характеристики трансформаторной подстанции; произведен расчёт электрической нагрузки; произведена проверка силовых трансформаторов. 2 Задачи : Цель работы – реконструкция трансформаторной подстанции ПС 110/10 кВ.

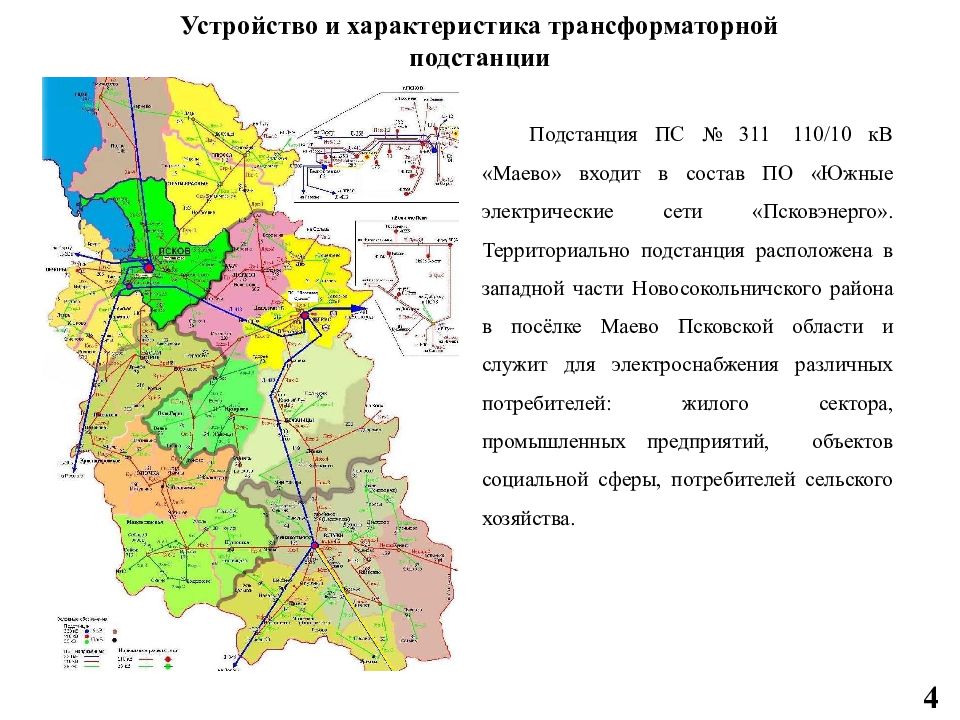

4 Подстанция ПС № 311 110/10 кВ « Маево » входит в состав ПО «Южные электрические сети «Псковэнерго». Территориально подстанция расположена в западной части Новосокольничского района в посёлке Маево Псковской области и служит для электроснабжения различных потребителей: жилого сектора, промышленных предприятий, объектов социальной сферы, потребителей сельского хозяйства.

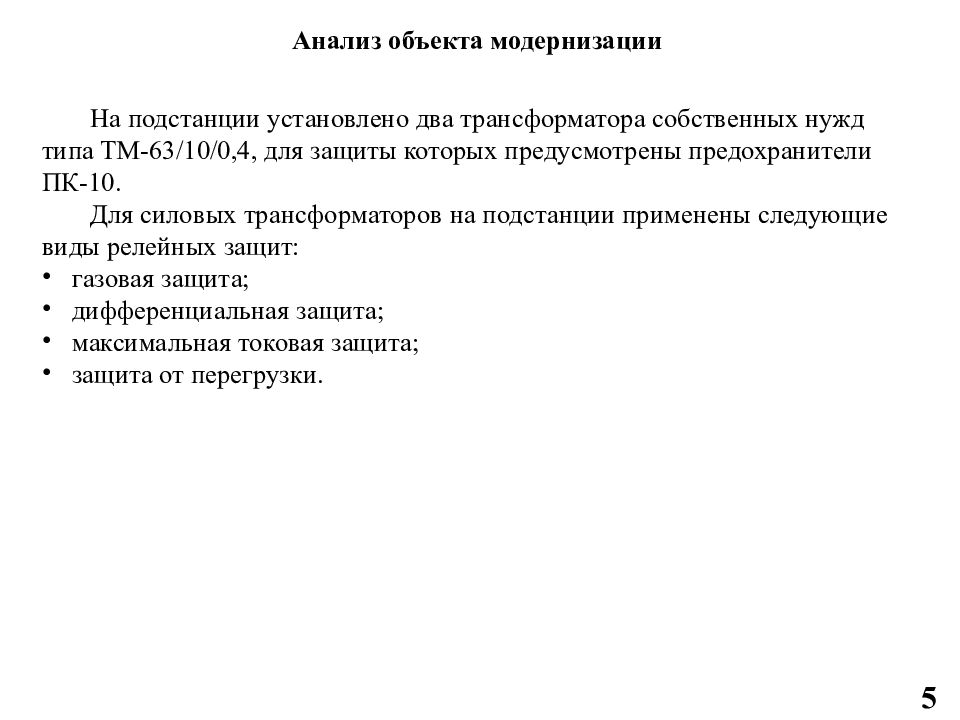

5 На подстанции установлено два трансформатора собственных нужд типа ТМ-63/10/0,4, для защиты которых предусмотрены предохранители ПК-10. Для силовых трансформаторов на подстанции применены следующие виды релейных защит: газовая защита; дифференциальная защита; максимальная токовая защита; защита от перегрузки.

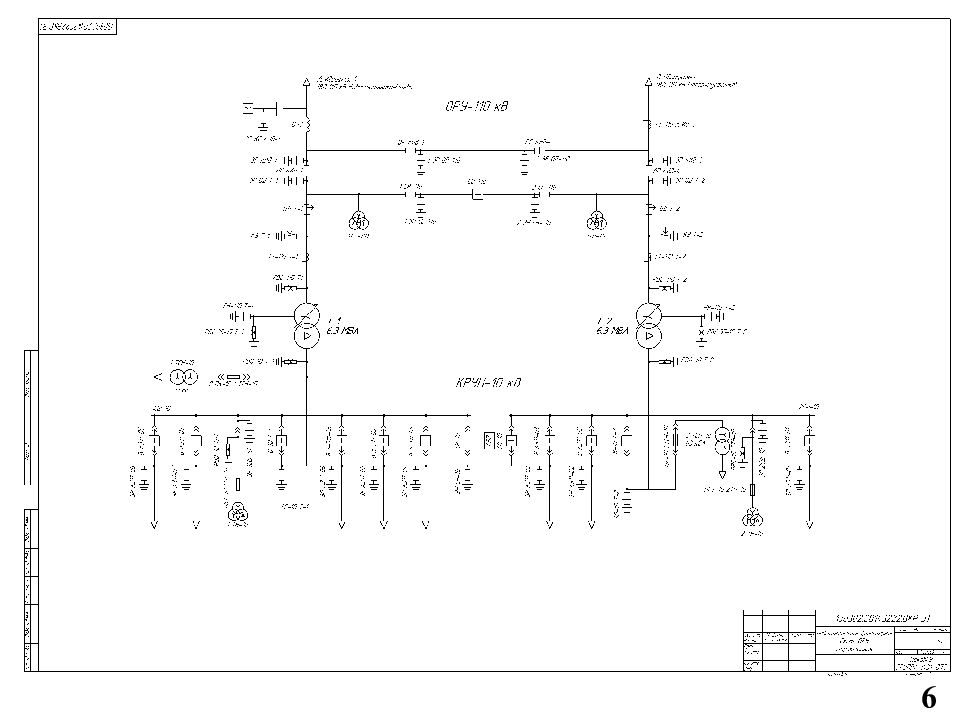

6

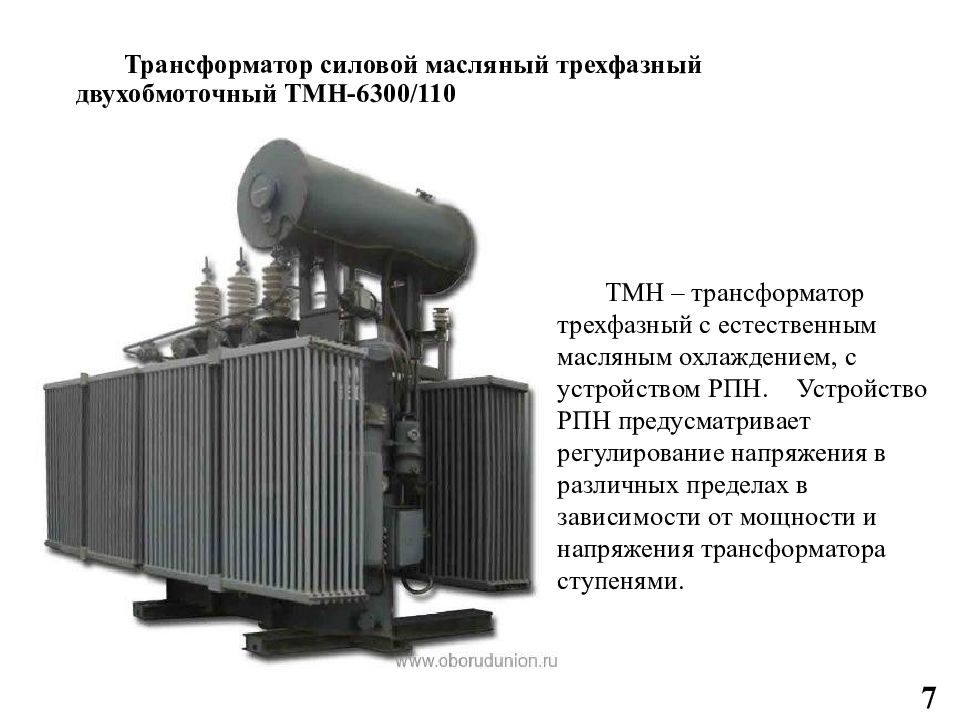

7 Трансформатор силовой масляный трехфазный двухобмоточный ТМН-6300/110 ТМН – трансформатор трехфазный с естественным масляным охлаждением, с устройством РПН. Устройство РПН предусматривает регулирование напряжения в различных пределах в зависимости от мощности и напряжения трансформатора ступенями.

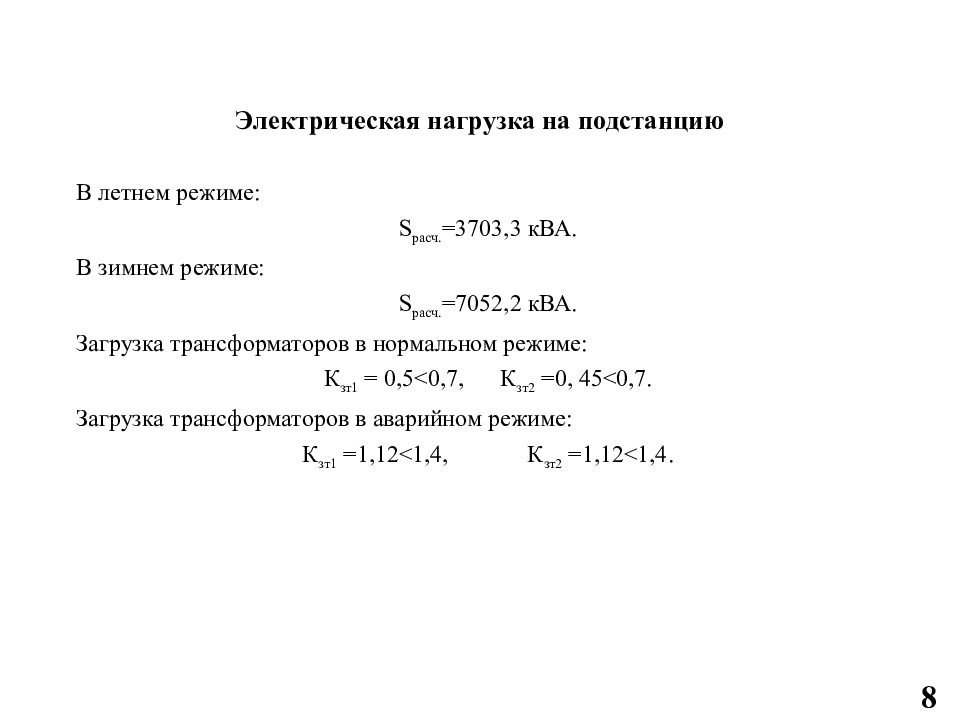

8 В летнем режиме : S расч. = 3703,3 кВА. В зимнем режиме : S расч. = 7052,2 кВА. Загрузка трансформаторов в нормальном режиме: К зт1 = 0,5<0,7, К зт2 =0, 45<0,7. Загрузка трансформаторов в аварийном режиме: К зт1 = 1,12<1,4, К зт2 = 1,12<1,4.

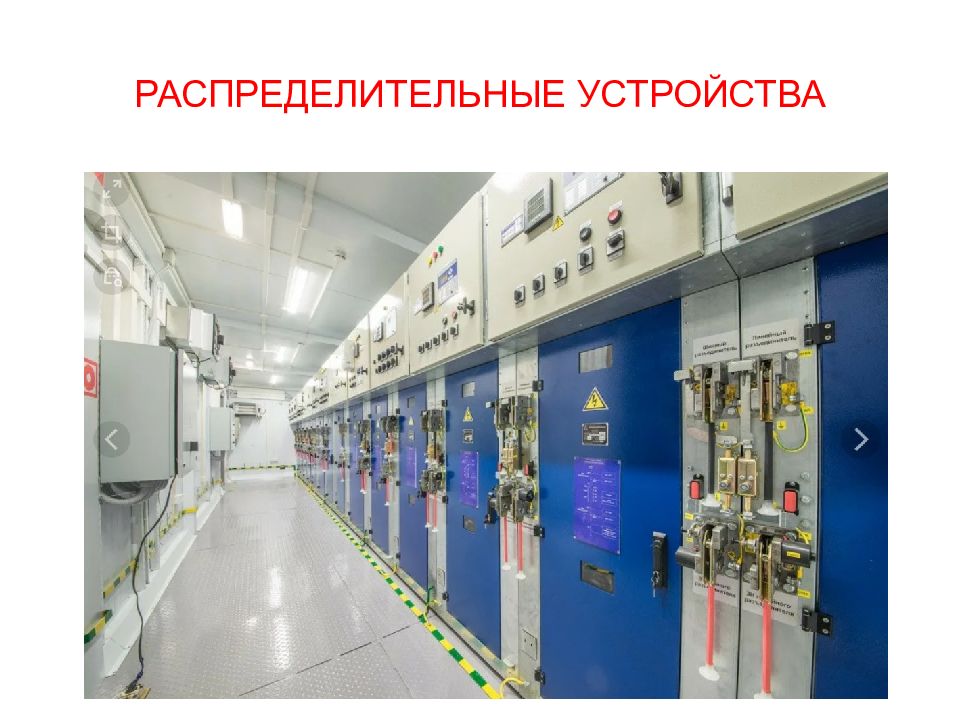

9

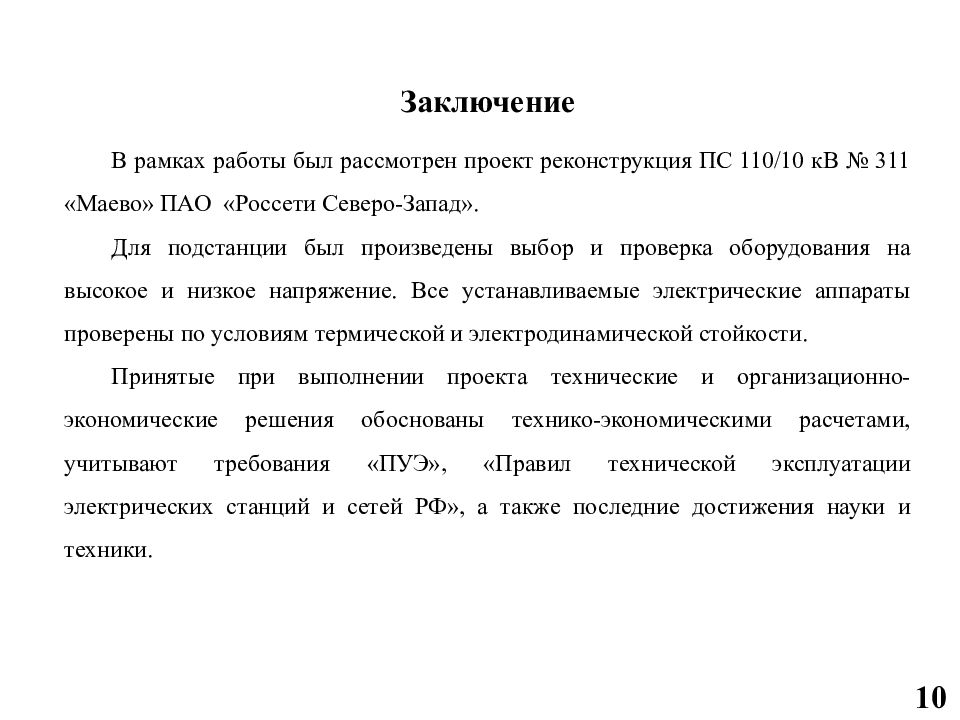

Заключение 10 В рамках работы был рассмотрен проект реконструкция ПС 110/10 кВ № 311 « Маево » ПАО « Россети Северо-Запад». Для подстанции был произведены выбор и проверка оборудования на высокое и низкое напряжение. Все устанавливаемые электрические аппараты проверены по условиям термической и электродинамической стойкости. Принятые при выполнении проекта технические и организационно-экономические решения обоснованы технико-экономическими расчетами, учитывают требования «ПУЭ», «Правил технической эксплуатации электрических станций и сетей РФ», а также последние достижения науки и техники.
