Контрольная работа по дисциплине «Информатика и КТ» по направлению подготовки (специальности) 33.05.01 Фармация по теме: «Устройство и классификация мониторов» Выполнил: Студент группы 193-B Ундуск Валерий Дмитриевич

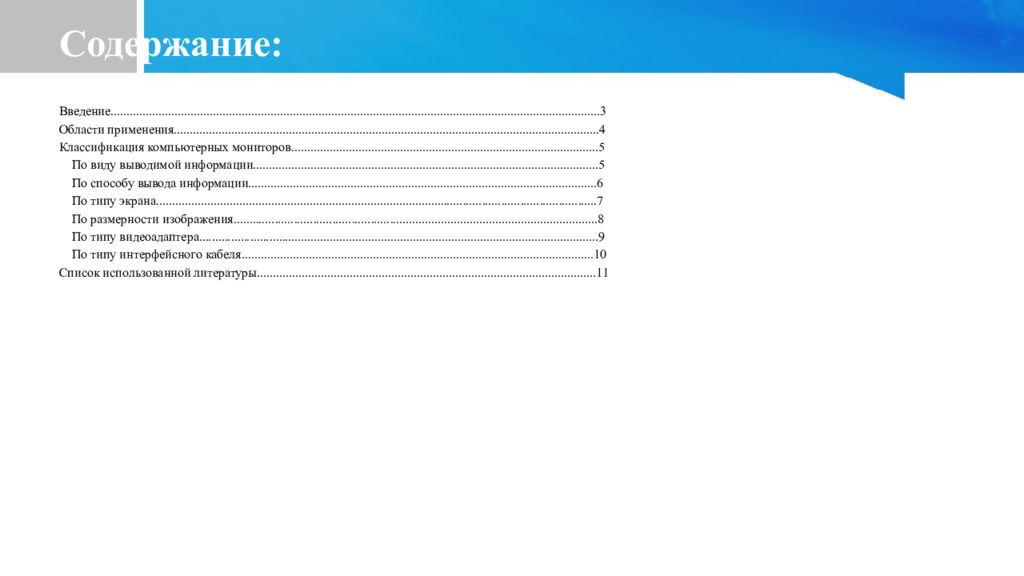

Введение.........................................................................................................................................................3 Области применения.....................................................................................................................................4 Классификация компьютерных мониторов................................................................................................5 По виду выводимой информации............................................................................................................5 По способу вывода информации.............................................................................................................6 По типу экрана..........................................................................................................................................7 По размерности изображения..................................................................................................................8 По типу видеоадаптера.............................................................................................................................9 По типу интерфейсного кабеля..............................................................................................................10 Список использованной литературы..........................................................................................................11

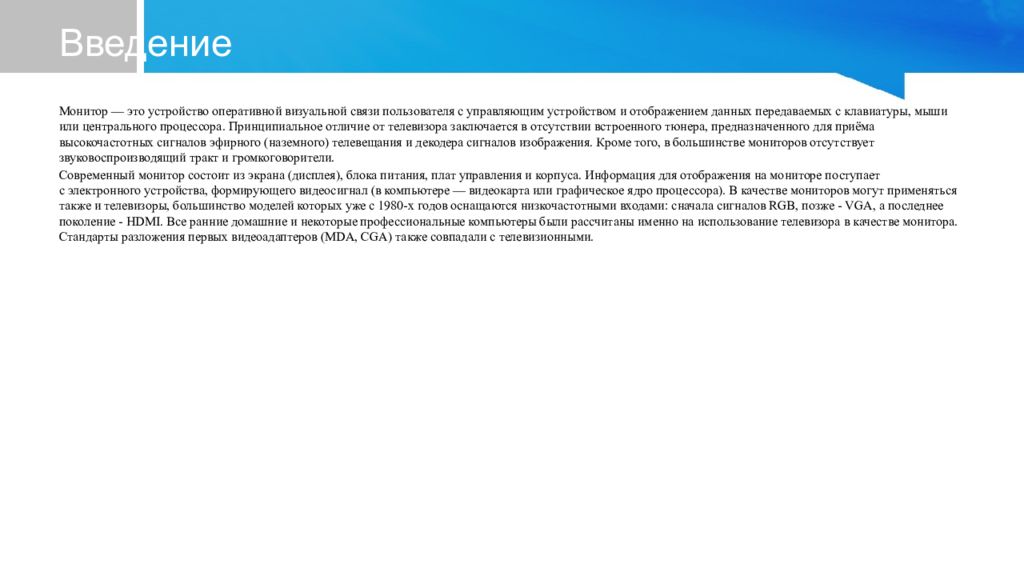

Монитор — это устройство оперативной визуальной связи пользователя с управляющим устройством и отображением данных передаваемых с клавиатуры, мыши или центрального процессора. Принципиальное отличие от телевизора заключается в отсутствии встроенного тюнера, предназначенного для приёма высокочастотных сигналов эфирного (наземного) телевещания и декодера сигналов изображения. Кроме того, в большинстве мониторов отсутствует звуковоспроизводящий тракт и громкоговорители. Современный монитор состоит из экрана (дисплея), блока питания, плат управления и корпуса. Информация для отображения на мониторе поступает с электронного устройства, формирующего видеосигнал (в компьютере — видеокарта или графическое ядро процессора). В качестве мониторов могут применяться также и телевизоры, большинство моделей которых уже с 1980-х годов оснащаются низкочастотными входами: сначала сигналов RGB, позже - VGA, а последнее поколение - HDMI. Все ранние домашние и некоторые профессиональные компьютеры были рассчитаны именно на использование телевизора в качестве монитора. Стандарты разложения первых видеоадаптеров (MDA, CGA) также совпадали с телевизионными.
Мониторы, предназначенные для наблюдения и (или) контроля телевизионного изображения, называются видеомониторами. Такие устройства, применяемые на разных стадиях телевизионного производства, отличаются от телевизора отсутствием тюнера. Кроме того, профессиональные видеомониторы отображают телевизионный растр полностью в режиме Underscan для возможности полноценного контроля кадрировки. К точности цветопередачи видеомониторов предъявляются повышенные требования для использования в качестве эталона. Профессиональные видеомониторы часто выполняются в корпусе, приспособленном для установки в стандартную стойку, чаще всего 19-дюймовую. Монитор, предназначенный для вывода информации компьютера, выполняет функцию дисплея и отличается от видеомонитора стандартом разложения, не совпадающим с телевизионными. Как правило, компьютерные дисплеи, в том числе с кинескопом, обладают более высокой строчной и кадровой частотой и чёткостью, чем видеомониторы для стандартного телевидения. Это продиктовано условиями продолжительного наблюдения изображения с близкого расстояния. Кроме того, видеовходы компьютерных мониторов выполняются по компонентному, а не композитному принципу.

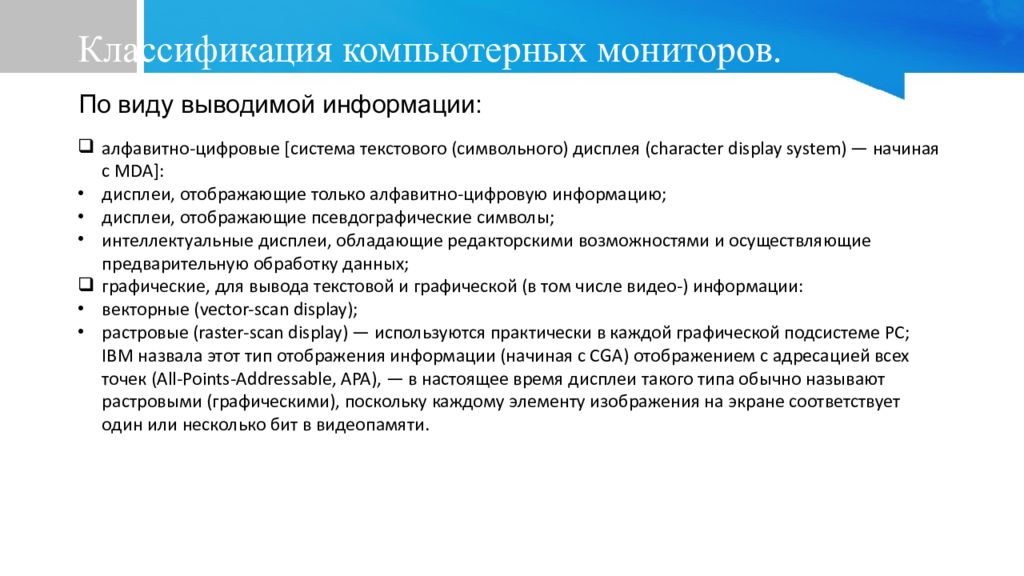

По виду выводимой информации: алфавитно-цифровые [система текстового (символьного) дисплея (character display system) — начиная с MDA]: дисплеи, отображающие только алфавитно-цифровую информацию; дисплеи, отображающие псевдографические символы; интеллектуальные дисплеи, обладающие редакторскими возможностями и осуществляющие предварительную обработку данных; графические, для вывода текстовой и графической (в том числе видео-) информации: векторные (vector-scan display); растровые (raster-scan display) — используются практически в каждой графической подсистеме PC; IBM назвала этот тип отображения информации (начиная с CGA) отображением с адресацией всех точек (All-Points-Addressable, APA), — в настоящее время дисплеи такого типа обычно называют растровыми (графическими), поскольку каждому элементу изображения на экране соответствует один или несколько бит в видеопамяти.

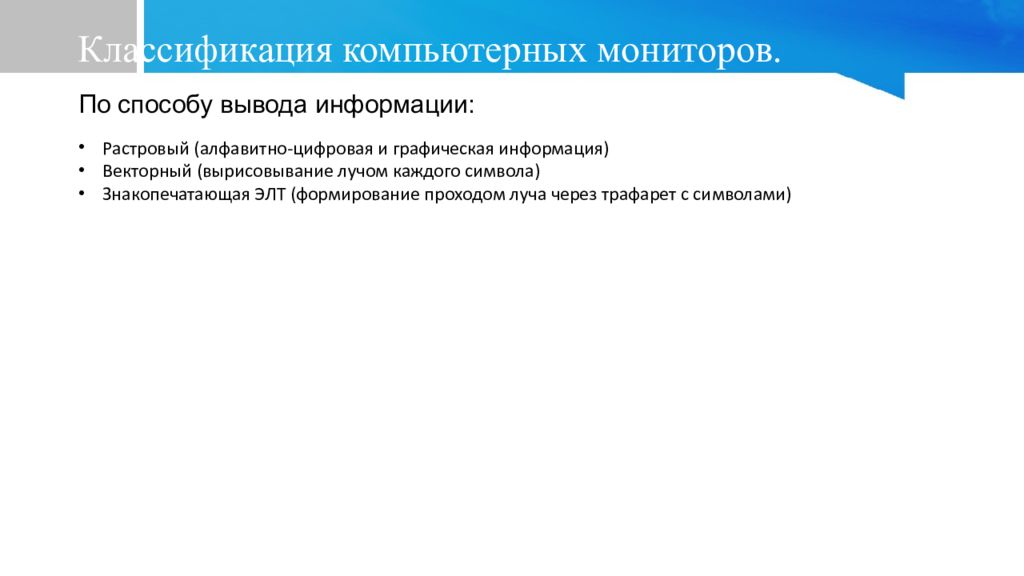

По способу вывода информации: Растровый (алфавитно-цифровая и графическая информация) Векторный (вырисовывание лучом каждого символа) Знакопечатающая ЭЛТ (формирование проходом луча через трафарет с символами)

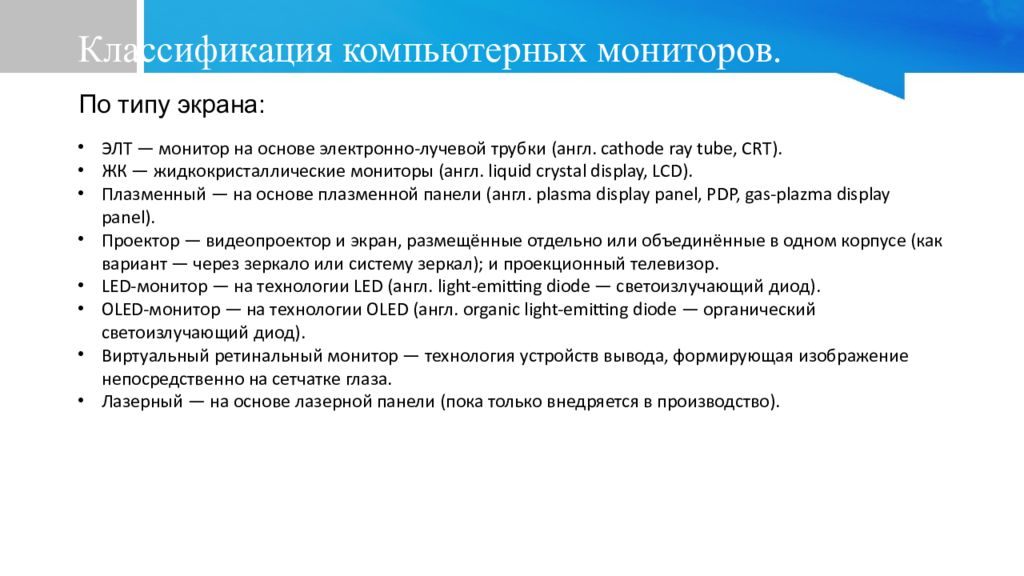

По типу экрана: ЭЛТ — монитор на основе электронно-лучевой трубки (англ. cathode ray tube, CRT). ЖК — жидкокристаллические мониторы (англ. liquid crystal display, LCD). Плазменный — на основе плазменной панели (англ. plasma display panel, PDP, gas-plazma display panel). Проектор — видеопроектор и экран, размещённые отдельно или объединённые в одном корпусе (как вариант — через зеркало или систему зеркал); и проекционный телевизор. LED-монитор — на технологии LED (англ. light-emitting diode — светоизлучающий диод). OLED-монитор — на технологии OLED (англ. organic light-emitting diode — органический светоизлучающий диод). Виртуальный ретинальный монитор — технология устройств вывода, формирующая изображение непосредственно на сетчатке глаза. Лазерный — на основе лазерной панели (пока только внедряется в производство).

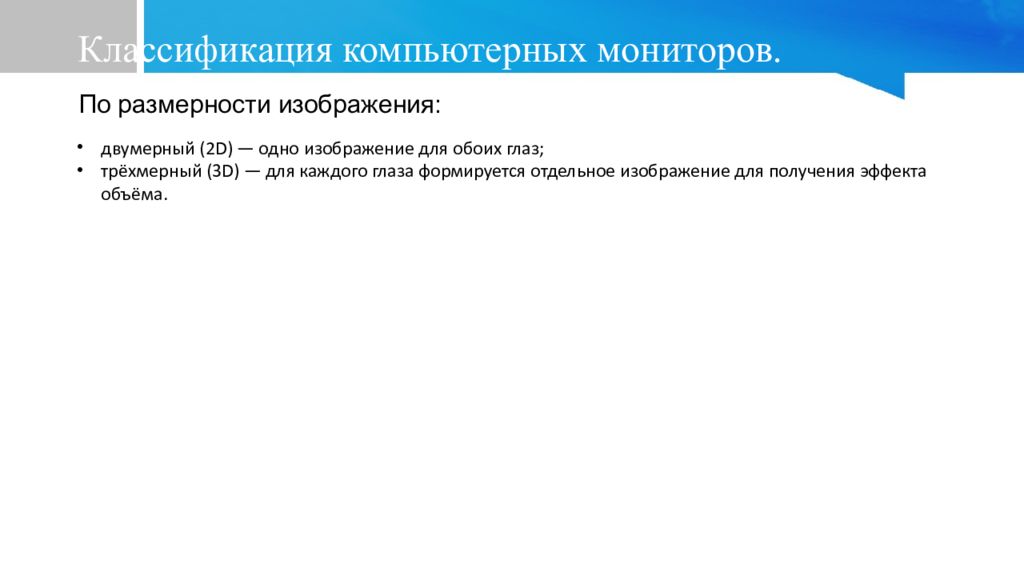

По размерности изображения: двумерный (2D) — одно изображение для обоих глаз; трёхмерный (3D) — для каждого глаза формируется отдельное изображение для получения эффекта объёма.

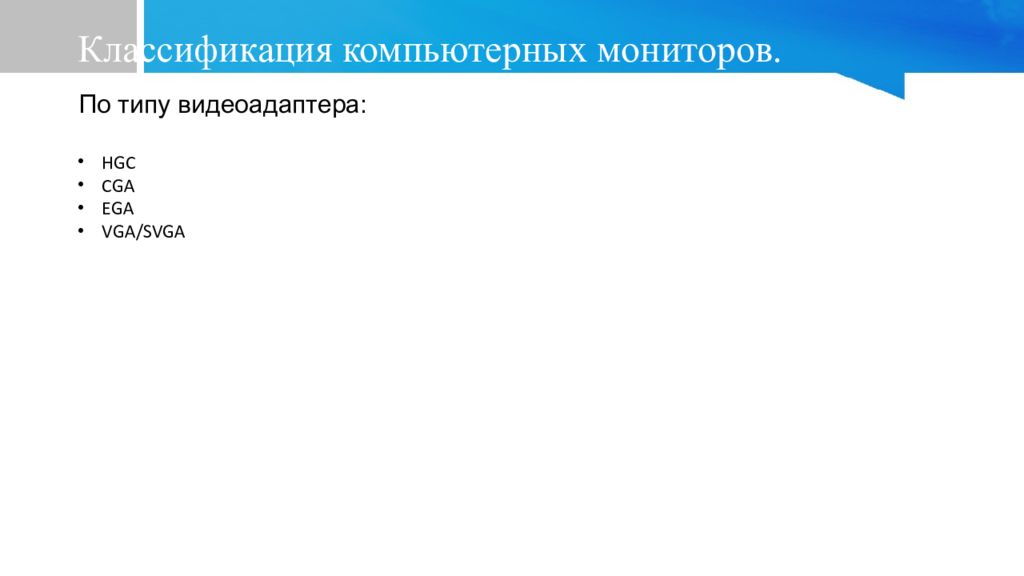

По типу видеоадаптера: HGC CGA EGA VGA/SVGA

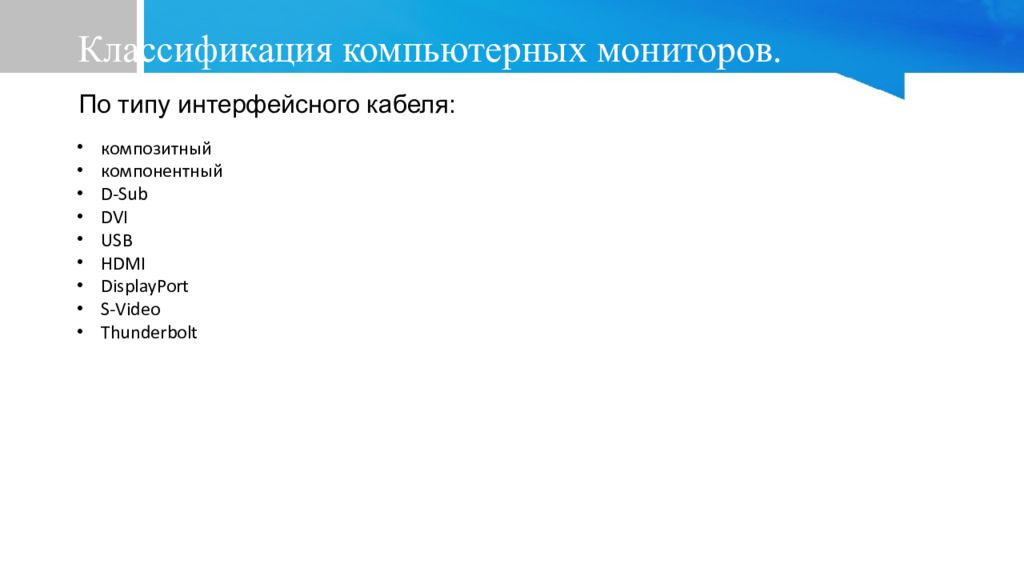

По типу интерфейсного кабеля: композитный компонентный D-Sub DVI USB HDMI DisplayPort S-Video Thunderbolt

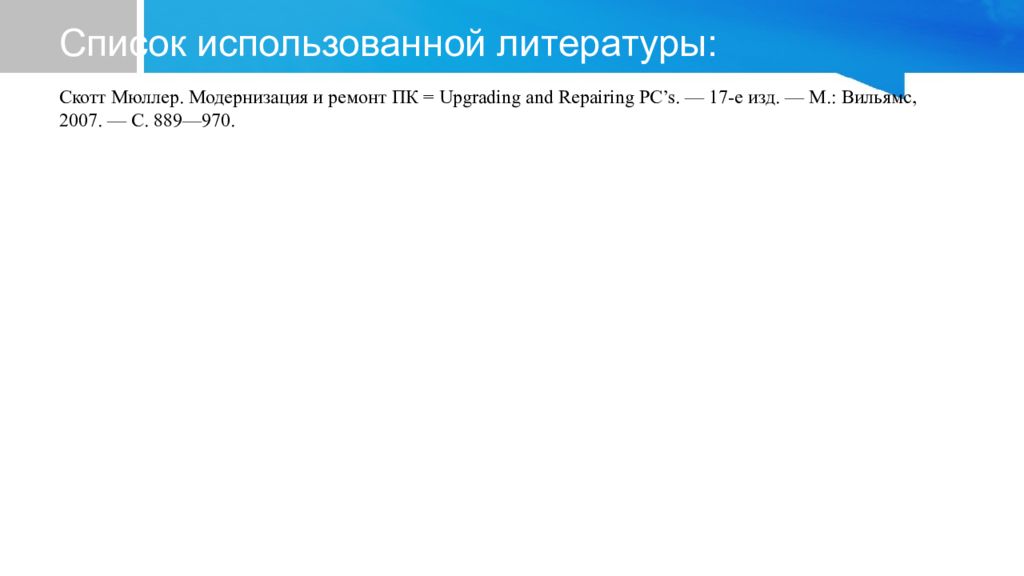

Скотт Мюллер. Модернизация и ремонт ПК = Upgrading and Repairing PC’s. — 17-е изд. — М.: Вильямс, 2007. — С. 889—970.
