На тему «Расчет и проектирование сварной сплошно ступенчатой балки перекрытия объекта 1 класса ответственности» Студента группы 311 Воробьёва Андрея Владимировича Специальность 22.02.06 «Сварочное производство»

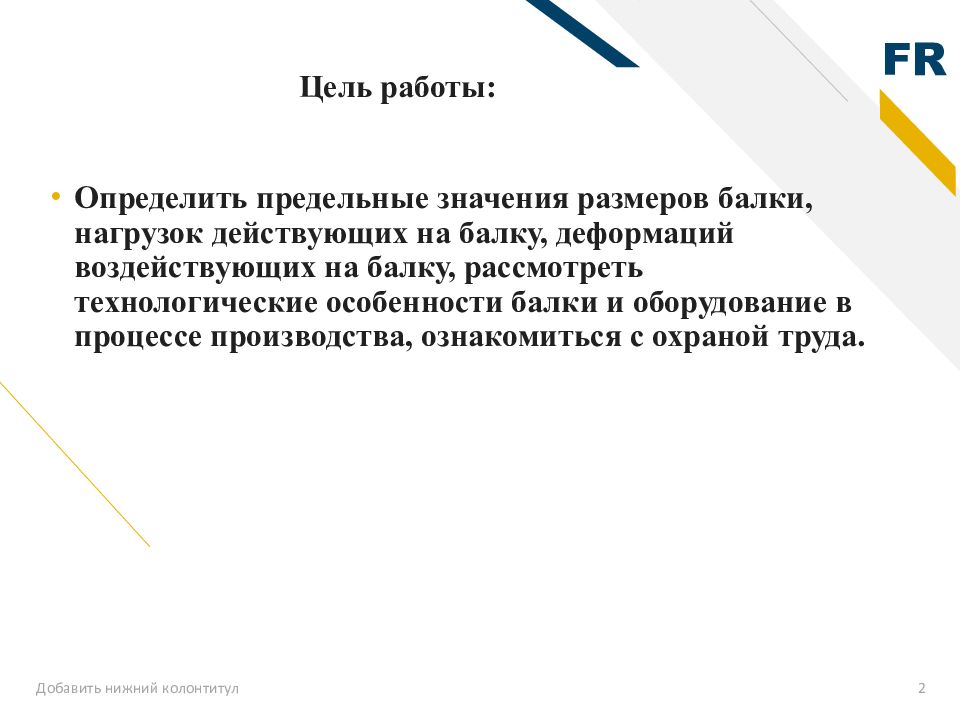

Добавить нижний колонтитул 2 Цель работы: Определить предельные значения размеров балки, нагрузок действующих на балку, деформаций воздействующих на балку, рассмотреть технологические особенности балки и оборудование в процессе производства, ознакомиться с охраной труда.

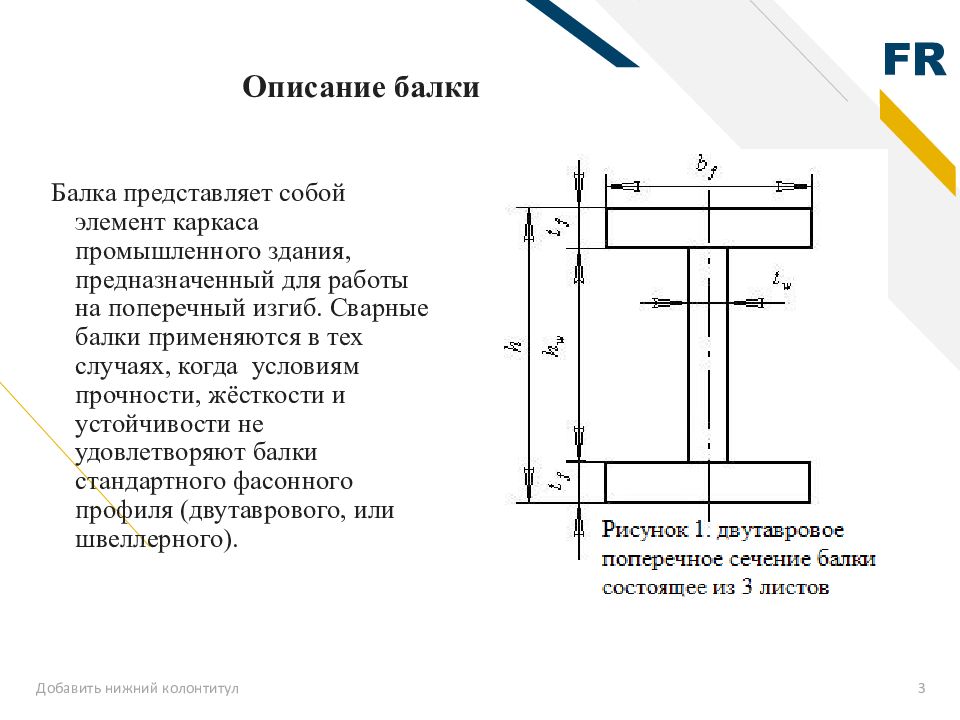

Добавить нижний колонтитул 3 Описание балки Балка представляет собой элемент каркаса промышленного здания, предназначенный для работы на поперечный изгиб. Сварные балки применяются в тех случаях, когда условиям прочности, жёсткости и устойчивости не удовлетворяют балки стандартного фасонного профиля (двутаврового, или швеллерного).

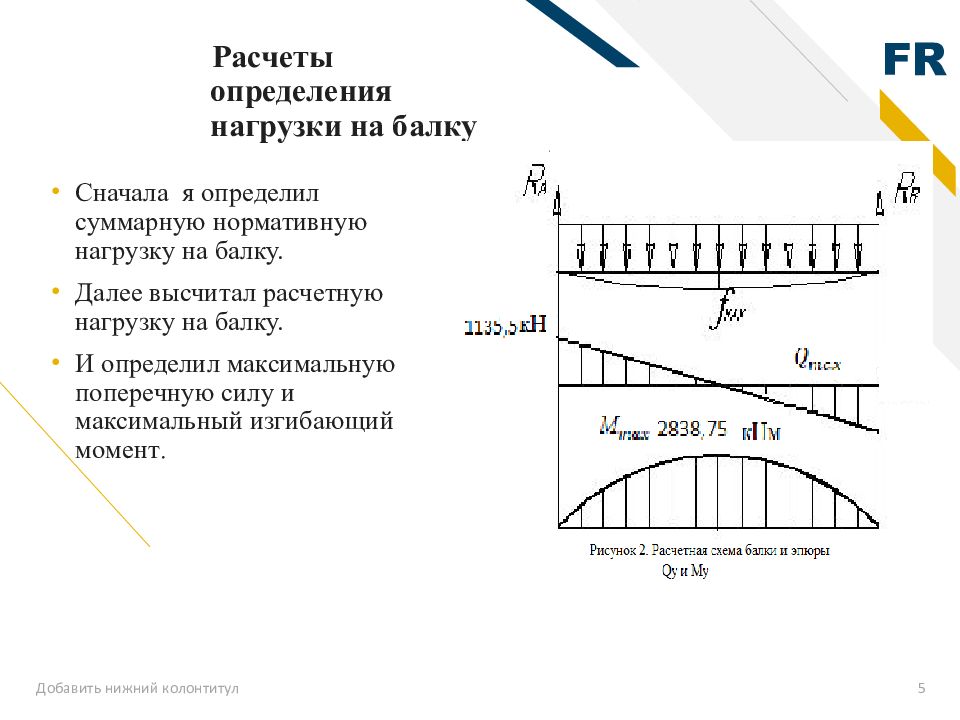

Добавить нижний колонтитул 5 Расчеты определения нагрузки на балку Сначала я определил суммарную нормативную нагрузку на балку. Далее высчитал расчетную нагрузку на балку. И определил максимальную поперечную силу и максимальный изгибающий момент.

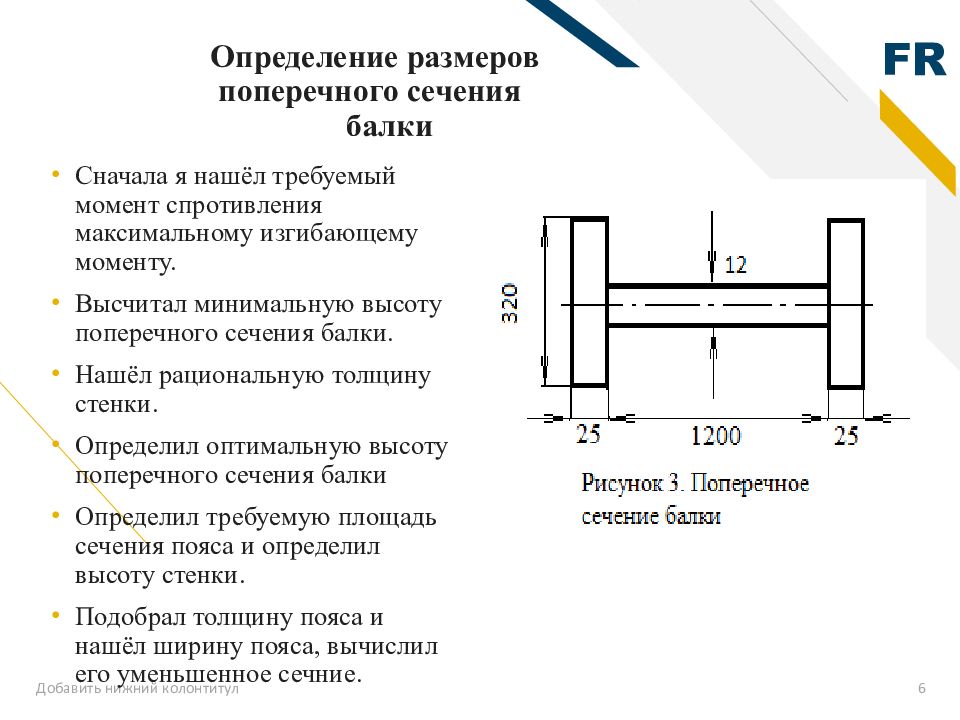

Добавить нижний колонтитул 6 Определение размеров поперечного сечения балки Сначала я нашёл требуемый момент спротивления максимальному изгибающему моменту. Высчитал минимальную высоту поперечного сечения балки. Нашёл рациональную толщину стенки. Определил оптимальную высоту поперечного сечения балки Определил требуемую площадь сечения пояса и определил высоту стенки. Подобрал толщину пояса и нашёл ширину пояса, вычислил его уменьшенное сечние.

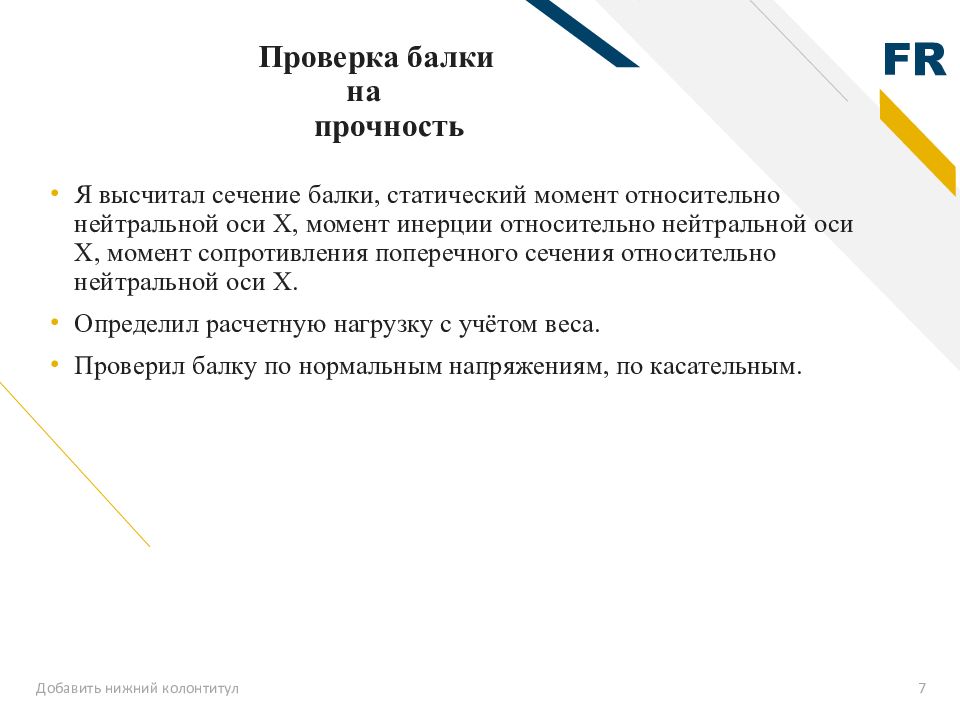

Добавить нижний колонтитул 7 Проверка балки на прочность Я высчитал сечение балки, статический момент относительно нейтральной оси X, момент инерции относительно нейтральной оси X, момент сопротивления поперечного сечения относительно нейтральной оси X. Определил расчетную нагрузку с учётом веса. Проверил балку по нормальным напряжениям, по касательным.

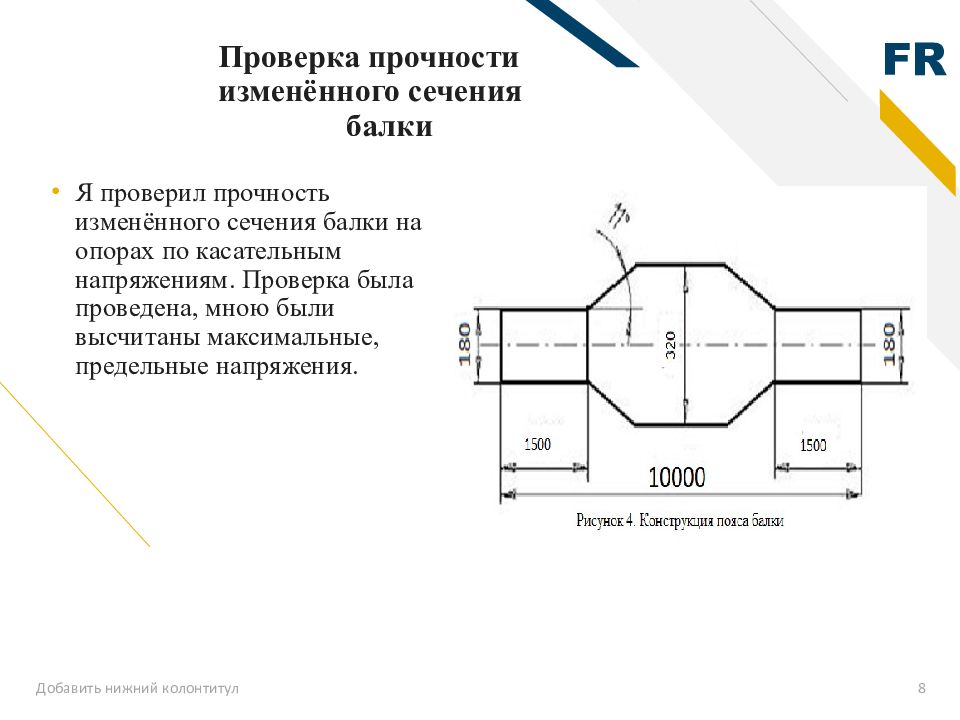

Добавить нижний колонтитул 8 Проверка прочности изменённого сечения балки Я проверил прочность изменённого сечения балки на опорах по касательным напряжениям. Проверка была проведена, мною были высчитаны максимальные, предельные напряжения.
Добавить нижний колонтитул 9 Устойчивость балки и её элементов Мною была проведена проверка устойчивости стенок, по итогом которого условия устойчивости не были выполнены и потребовались рёбра жёсткости.

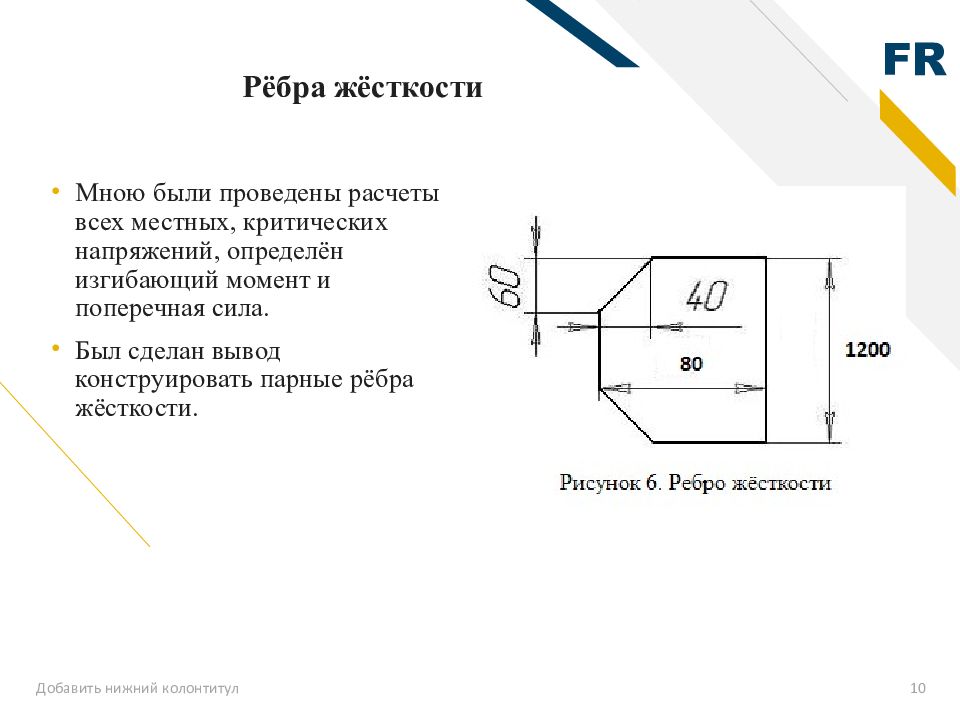

Добавить нижний колонтитул 10 Рёбра жёсткости Мною были проведены расчеты всех местных, критических напряжений, определён изгибающий момент и поперечная сила. Был сделан вывод конструировать парные рёбра жёсткости.
Добавить нижний колонтитул 11

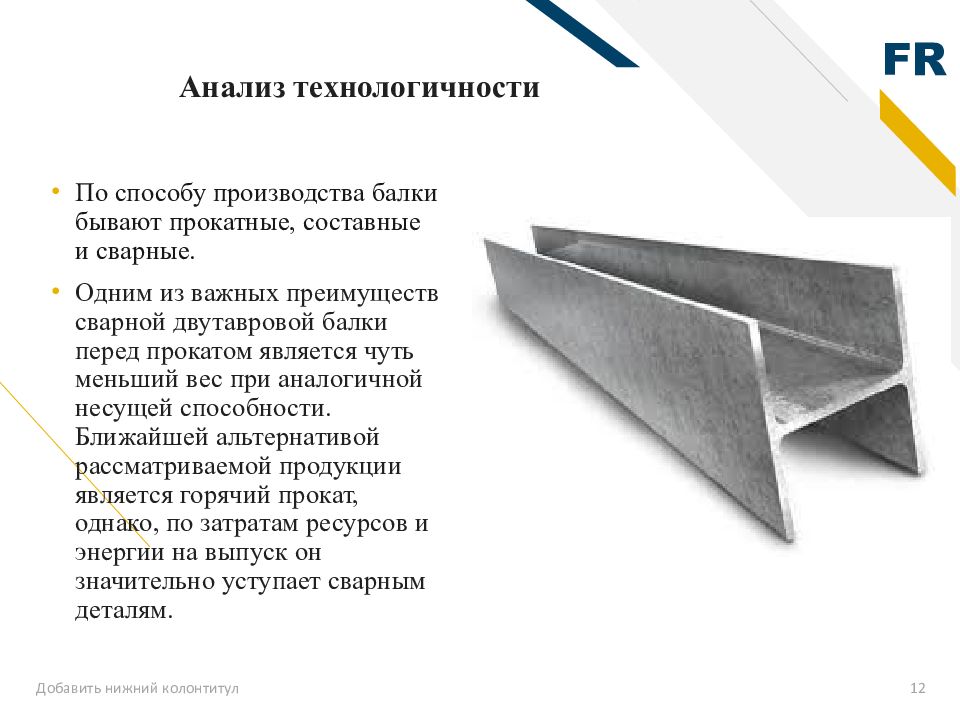

Добавить нижний колонтитул 12 Анализ технологичности По способу производства балки бывают прокатные, составные и сварные. Одним из важных преимуществ сварной двутавровой балки перед прокатом является чуть меньший вес при аналогичной несущей способности. Ближайшей альтернативой рассматриваемой продукции является горячий прокат, однако, по затратам ресурсов и энергии на выпуск он значительно уступает сварным деталям.
Добавить нижний колонтитул 13 Технология сборки и сварки 1. Расчет необходимых размеров. 2. Заготовка полос. 3. Обработка торцов. 4. Сборка и прихватка. 5. Сварка.

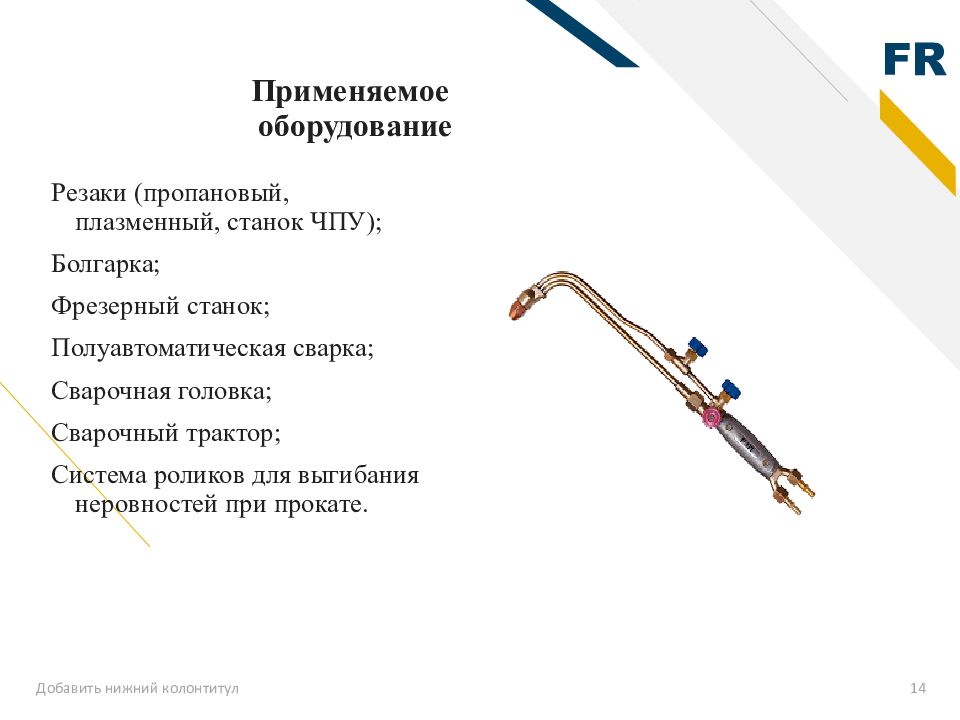

Добавить нижний колонтитул 14 Применяемое оборудование Резаки ( пропановый, плазменный, станок ЧПУ); Болгарка; Фрезерный станок; Полуавтоматическая сварка; Сварочная головка; Сварочный трактор; Система роликов для выгибания неровностей при прокате.
Добавить нижний колонтитул 15 Применяемое оборудование

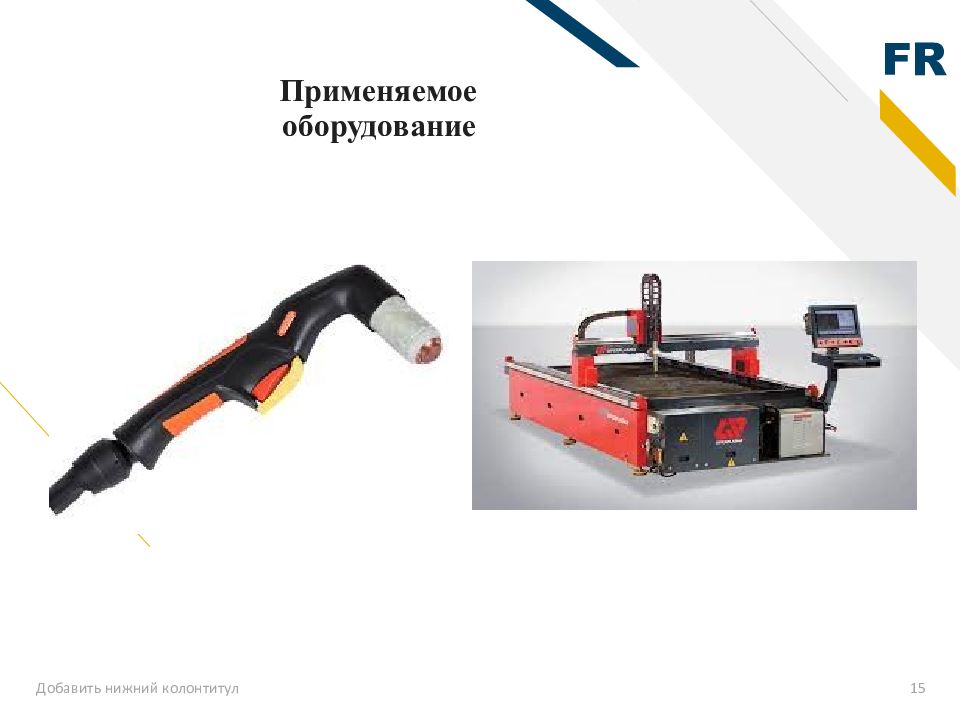

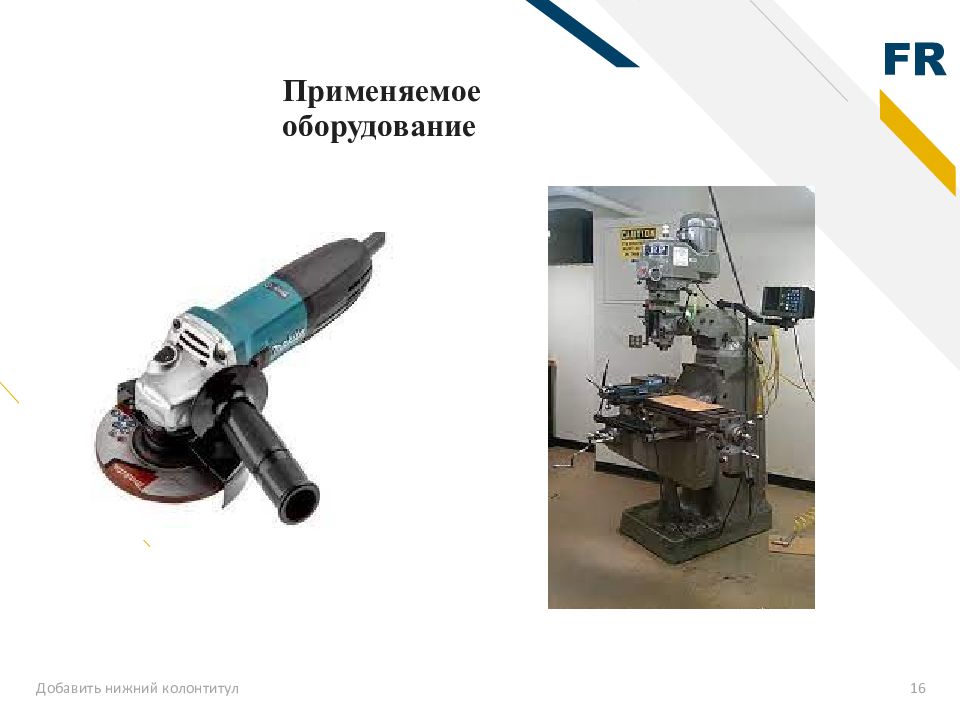

Добавить нижний колонтитул 16 Применяемое оборудование

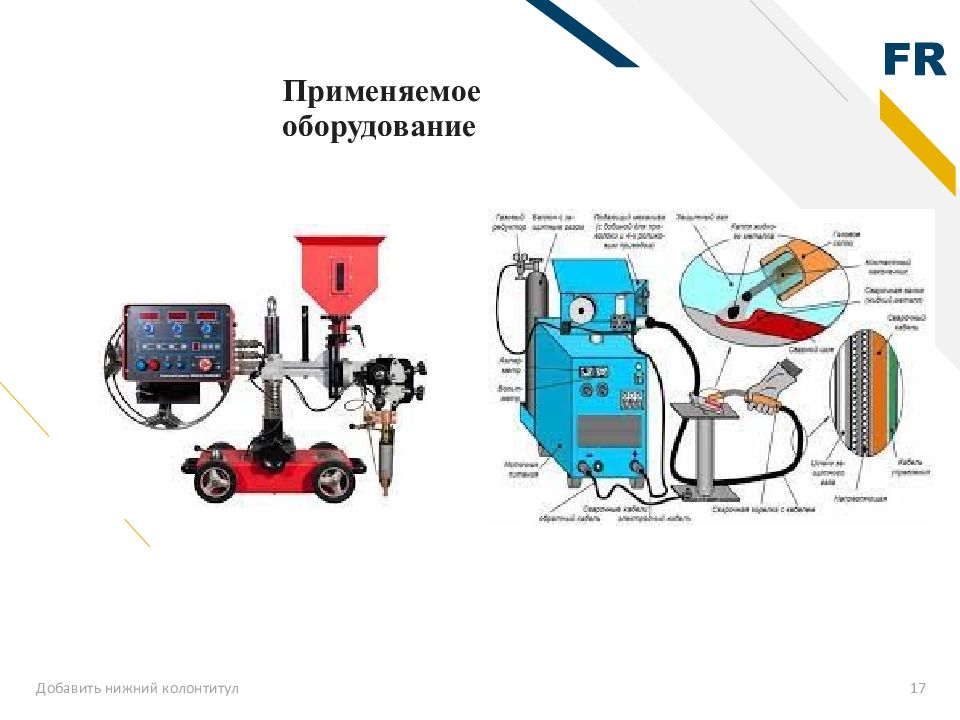

Добавить нижний колонтитул 17 Применяемое оборудование

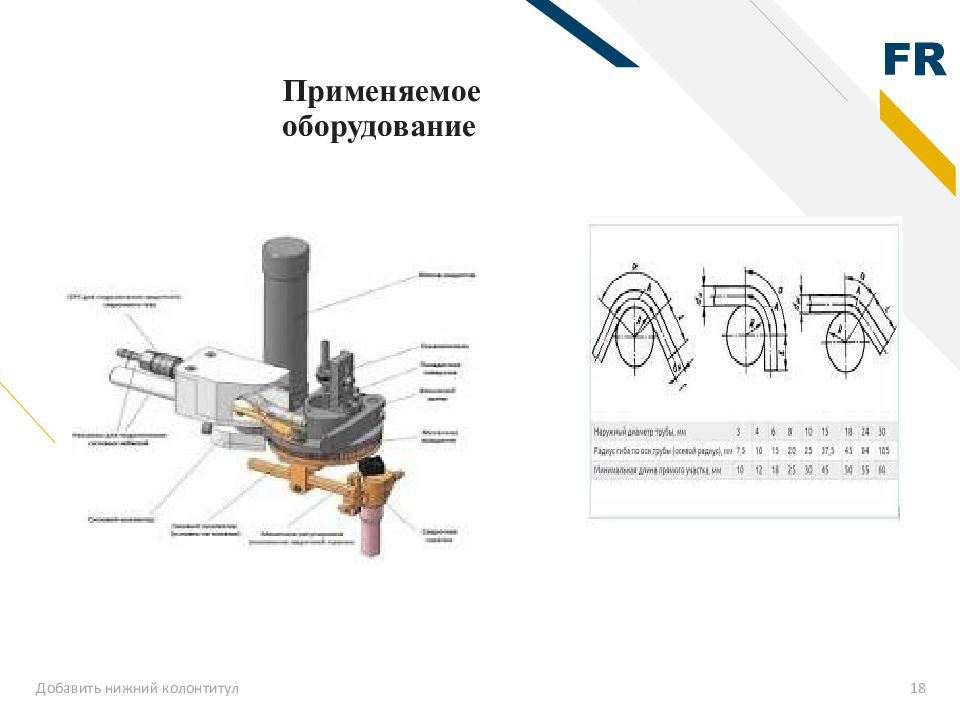

Добавить нижний колонтитул 18 Применяемое оборудование

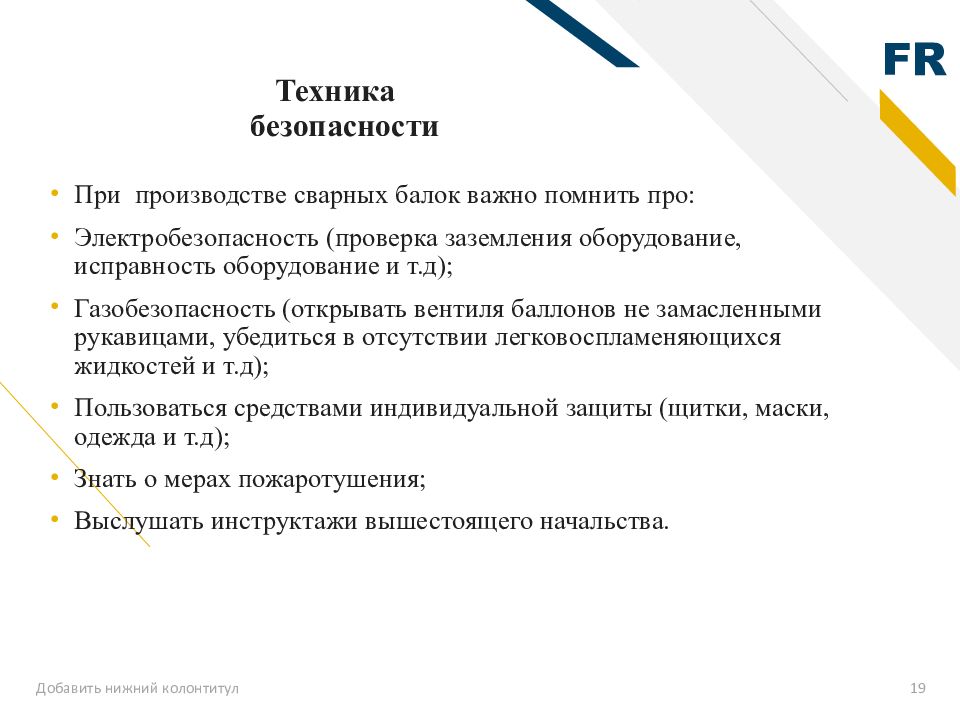

Добавить нижний колонтитул 19 Техника безопасности При производстве сварных балок важно помнить про: Электробезопасность (проверка заземления оборудование, исправность оборудование и т.д ); Газобезопасность (открывать вентиля баллонов не замасленными рукавицами, убедиться в отсутствии легковоспламеняющихся жидкостей и т.д ); Пользоваться средствами индивидуальной защиты (щитки, маски, одежда и т.д ); Знать о мерах пожаротушения; Выслушать инструктажи вышестоящего начальства.

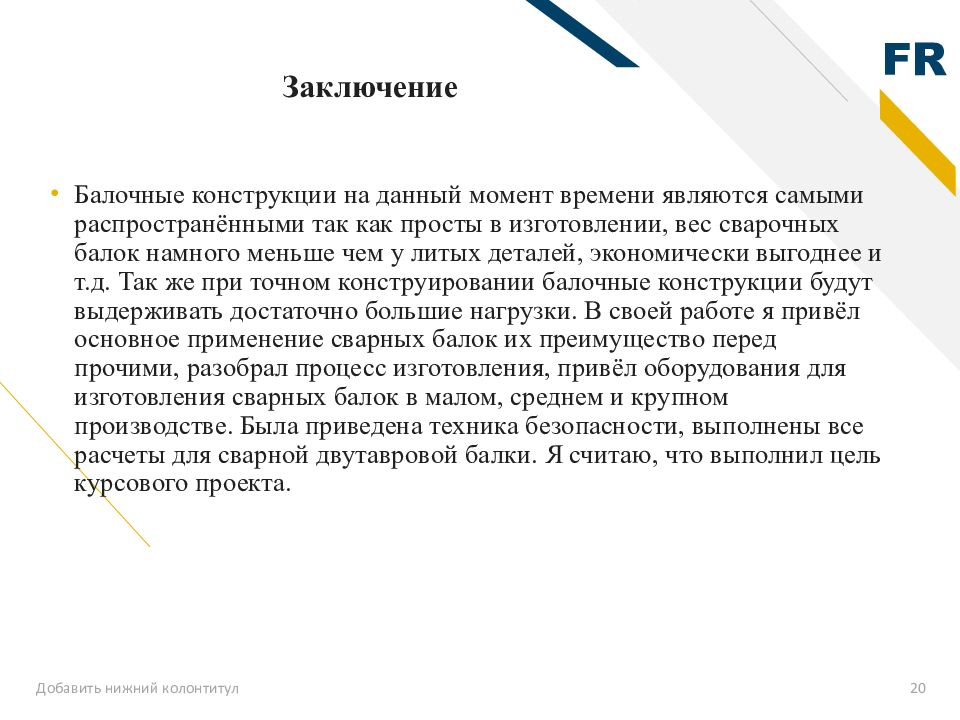

Добавить нижний колонтитул 20 Заключение Балочные конструкции на данный момент времени являются самыми распространёнными так как просты в изготовлении, вес сварочных балок намного меньше чем у литых деталей, экономически выгоднее и т.д. Так же при точном конструировании балочные конструкции будут выдерживать достаточно большие нагрузки. В своей работе я привёл основное применение сварных балок их преимущество перед прочими, разобрал процесс изготовления, привёл оборудования для изготовления сварных балок в малом, среднем и крупном производстве. Была приведена техника безопасности, выполнены все расчеты для сварной двутавровой балки. Я считаю, что выполнил цель курсового проекта.
