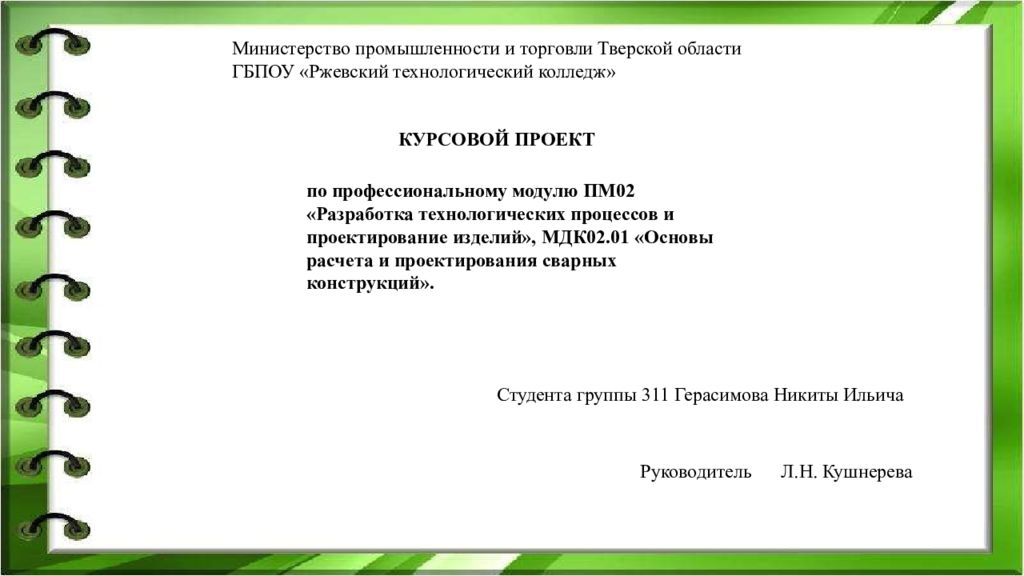

Министерство промышленности и торговли Тверской области ГБПОУ «Ржевский технологический колледж» КУРСОВОЙ ПРОЕКТ по профессиональному модулю ПМ02 «Разработка технологических процессов и проектирование изделий», МДК02.01 «Основы расчета и проектирования сварных конструкций». Студента группы 311 Герасимова Никиты Ильича Руководитель Л.Н. Кушнерева

Изображение слайда

Слайд 2: ЦЕЛЬ РАБОТЫ: РАСЧИТАТЬ И СПРОЕКТИРОВАТЬ СВАРНУЮ БАЛКУ

Задачи работы: 1. Определить нагрузку на балку 2. Определить размер поперечного сечения балки 3. Проверить балку на прочность 4. Изменить сечение балки 5. Проверить прочность изменённого сечение балки

Изображение слайда

Слайд 3: Балка представляет собой конструктивный элемент сплошного сечения, предназначенный для работы на поперечный изгиб. Балки применяют в различных перекрытиях, рабочих площадках, эстакадах, мостах, подкрановых балках и других конструкциях. Наиболее широкое применение сплошностенчатые балки находят для небольших пролетов при больших нагрузках. В случае больших пролетов и малых нагрузок рациональнее использовать сквозные балки или фермы, так как получаемая в данном случае экономия металла более существенна, чем увеличение трудоемкости

Балка представляет собой конструктивный элемент сплошного сечения, предназначенный для работы на поперечный изгиб. Балки применяют в различных перекрытиях,

Изображение слайда

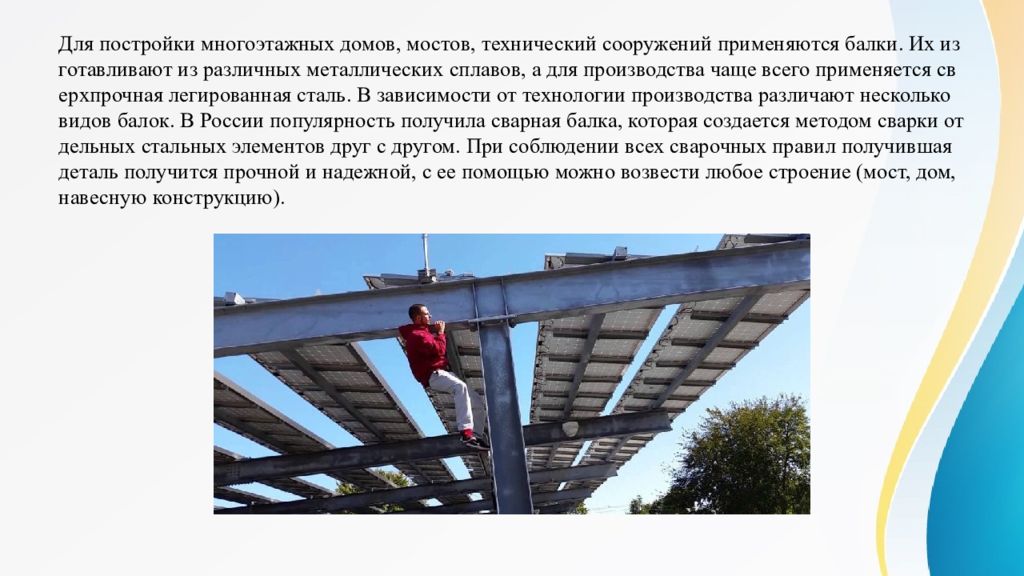

Слайд 4: Для постройки многоэтажных домов, мостов, технический сооружений применяются балки. Их изготавливают из различных металлических сплавов, а для производства чаще всего применяется сверхпрочная легированная сталь. В зависимости от технологии производства различают несколько видов балок. В России популярность получила сварная балка, которая создается методом сварки отдельных стальных элементов друг с другом. При соблюдении всех сварочных правил получившая деталь получится прочной и надежной, с ее помощью можно возвести любое строение (мост, дом, навесную конструкцию)

Для постройки многоэтажных домов, мостов, технический сооружений применяются балки. Их изготавливают из различных металлических сплавов, а для производства

Изображение слайда

Слайд 5

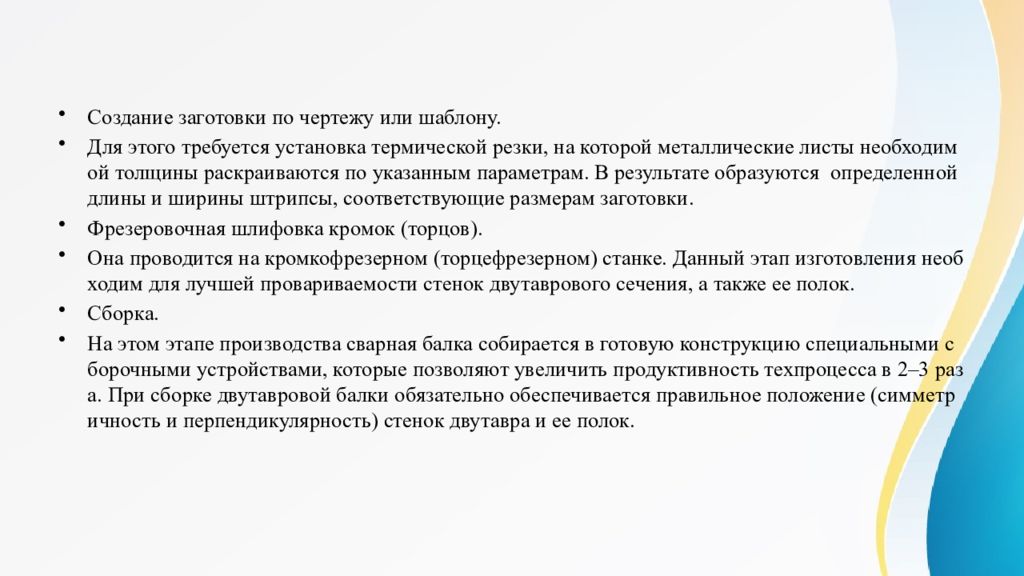

Создание заготовки по чертежу или шаблону. Для этого требуется установка термической резки, на которой металлические листы необходимой толщины раскраиваются по указанным параметрам. В результате образуются определенной длины и ширины штрипсы, соответствующие размерам заготовки. Фрезеровочная шлифовка кромок (торцов). Она проводится на кромкофрезерном (торцефрезерном) станке. Данный этап изготовления необходим для лучшей провариваемости стенок двутаврового сечения, а также ее полок. Сборка. На этом этапе производства сварная балка собирается в готовую конструкцию специальными сборочными устройствами, которые позволяют увеличить продуктивность техпроцесса в 2–3 раза. При сборке двутавровой балки обязательно обеспечивается правильное положение (симметричность и перпендикулярность) стенок двутавра и ее полок.

Изображение слайда

Слайд 6: Термической резкой называют обработку металла — вырезку заготовок, строжку, создание отверстий — посредством нагрева. Паз, образующийся между частями металла в результате резки, называют резом. По форме и характеру реза резка может быть разделительной и поверхностной, по шероховатости поверхности реза — заготовительной и чистовой. Термическая резка отличается от других ее видов высокой производительностью при относительно малых затратах энергии и возможностью получения заготовок любого контура и большой толщины

Термической резкой называют обработку металла — вырезку заготовок, строжку, создание отверстий — посредством нагрева. Паз, образующийся между частями металла в

Изображение слайда

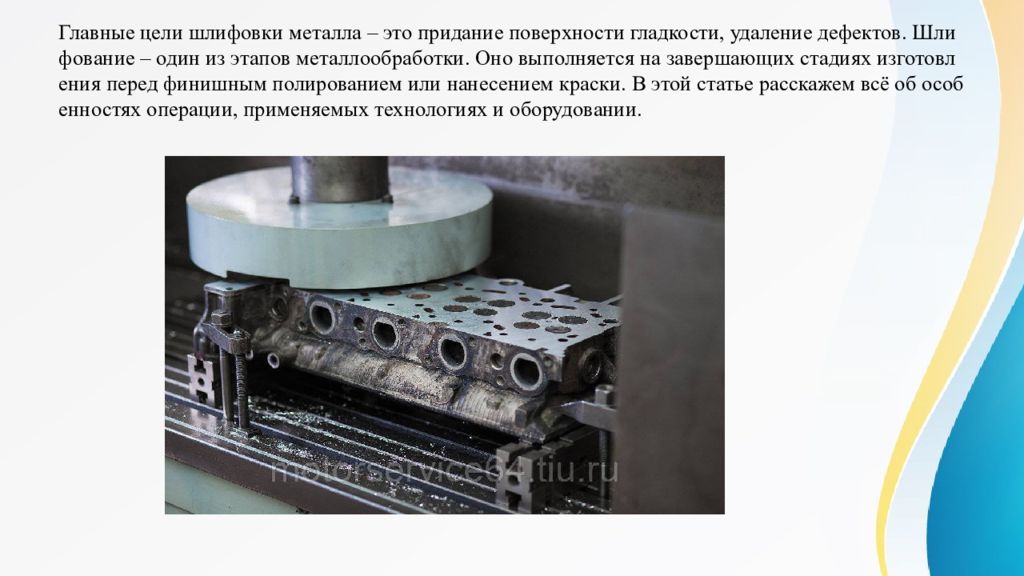

Слайд 7: Главные цели шлифовки металла – это придание поверхности гладкости, удаление дефектов. Шлифование – один из этапов металлообработки. Оно выполняется на завершающих стадиях изготовления перед финишным полированием или нанесением краски. В этой статье расскажем всё об особенностях операции, применяемых технологиях и оборудовании

Главные цели шлифовки металла – это придание поверхности гладкости, удаление дефектов. Шлифование – один из этапов металлообработки. Оно выполняется на

Изображение слайда

Слайд 8: Работники металлургических, металлообрабатывающих, машиностроительных предприятий, а также других производств, связанных с переработкой металла, должны обязательно применять средства индивидуальной защиты. В противном случае значительно возрастает риск возникновения нарушений терморегуляции организма вплоть до теплового удара, а также у персонала формируются различные хронические профессиональные заболевания и острые отравления, в том числе патологии органов зрения, дыхания и кожных покровов

Работники металлургических, металлообрабатывающих, машиностроительных предприятий, а также других производств, связанных с переработкой металла, должны

Изображение слайда

Последний слайд презентации: Министерство промышленности и торговли Тверской области ГБПОУ «Ржевский: Заключение:

Создание сварных конструкций требует рационального выбора металла, обеспечивающего металлоемкость проектируемых объектов, и технологичности сварных процессов. При проектировании сварных соединений необходимо учитывать технологическую прочность соединяемых материалов. Учитывается также сопротивляемость используемых материалов к образованию трещин при сварке и эксплуатационная прочность используемых материалов.

Изображение слайда
