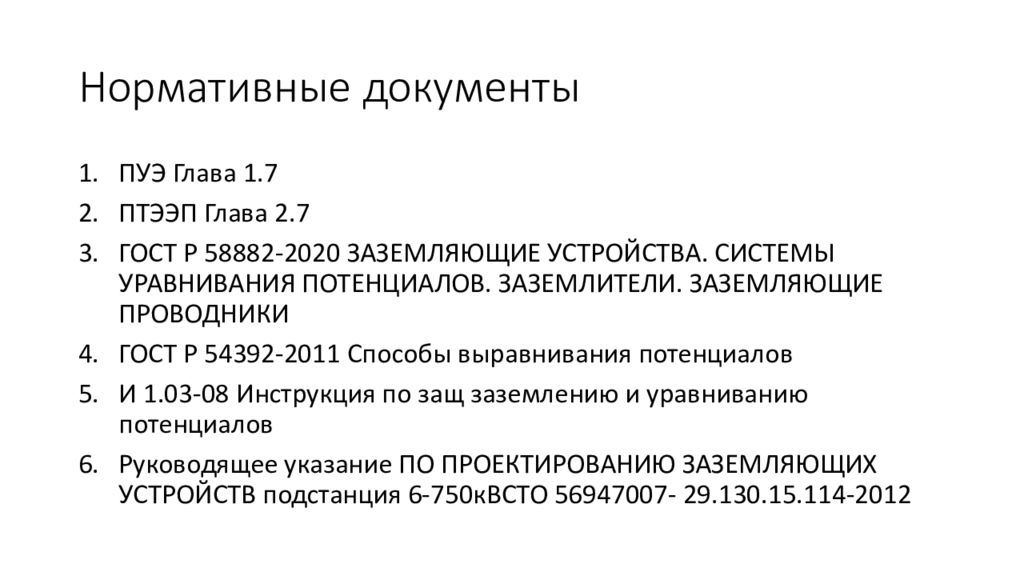

ПУЭ Глава 1.7 ПТЭЭП Глава 2.7 ГОСТ Р 58882-2020 ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА. СИСТЕМЫ УРАВНИВАНИЯ ПОТЕНЦИАЛОВ. ЗАЗЕМЛИТЕЛИ. ЗАЗЕМЛЯЮЩИЕ ПРОВОДНИКИ ГОСТ Р 54392-2011 Способы выравнивания потенциалов И 1.03-08 Инструкция по защ заземлению и уравниванию потенциалов Руководящее указание ПО ПРОЕКТИРОВАНИЮ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ подстанция 6-750кВСТО 56947007- 29.130.15.114-2012

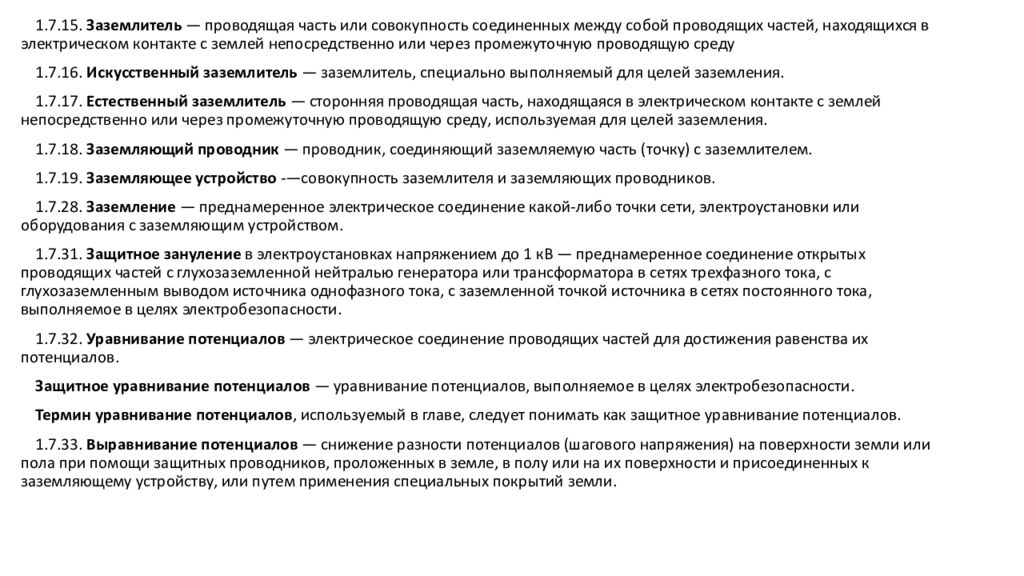

1.7.15. Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду 1.7.16. Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления. 1.7.17. Естественный заземлитель — сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления. 1.7.18. Заземляющий проводник — проводник, соединяющий заземляемую часть (точку) с заземлителем. 1.7.19. Заземляющее устройство -—совокупность заземлителя и заземляющих проводников. 1.7.28. Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. 1.7.31. Защитное зануление в электроустановках напряжением до 1 кВ — преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности. 1.7.32. Уравнивание потенциалов — электрическое соединение проводящих частей для достижения равенства их потенциалов. Защитное уравнивание потенциалов — уравнивание потенциалов, выполняемое в целях электробезопасности. Термин уравнивание потенциалов, используемый в главе, следует понимать как защитное уравнивание потенциалов. 1.7.33. Выравнивание потенциалов — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.

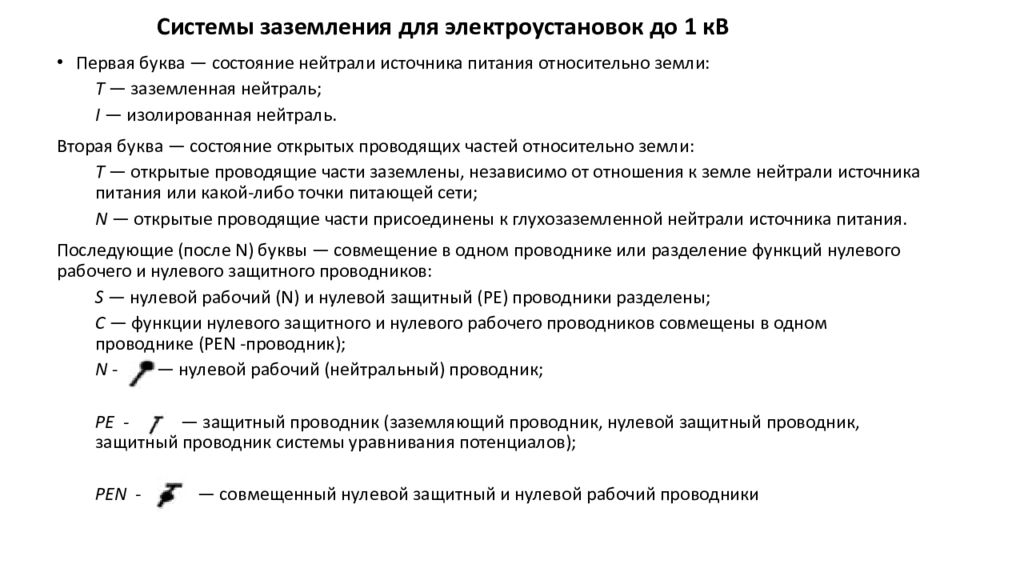

Первая буква — состояние нейтрали источника питания относительно земли: T — заземленная нейтраль ; I — изолированная нейтраль. Вторая буква — состояние открытых проводящих частей относительно земли: T — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети; N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания. Последующие (после N) буквы — совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников: S — нулевой рабочий (N) и нулевой защитный (PE) проводники разделены; C — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN -проводник ); N - — нулевой рабочий (нейтральный) проводник; PE - — защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов); PEN - — совмещенный нулевой защитный и нулевой рабочий проводники Системы заземления для электроустановок до 1 кВ
Рис.1.7.1. Система TN-C переменного (а) и постоянного (б) тока. ¶ Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике: ¶ 1 — заземлитель нейтрали (средней точки) источника питания; ¶ 2 — открытые проводящие части; ¶ 3 — источник питания постоянного тока. ¶

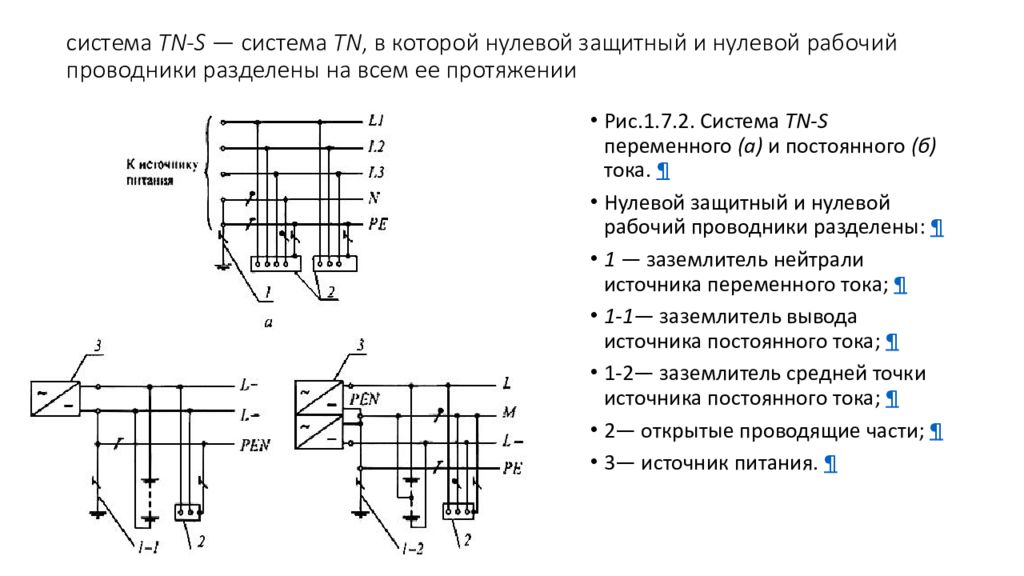

Рис.1.7.2. Система TN-S переменного (а) и постоянного (б) тока. ¶ Нулевой защитный и нулевой рабочий проводники разделены: ¶ 1 — заземлитель нейтрали источника переменного тока; ¶ 1-1— заземлитель вывода источника постоянного тока; ¶ 1-2— заземлитель средней точки источника постоянного тока; ¶ 2— открытые проводящие части; ¶ 3— источник питания. ¶

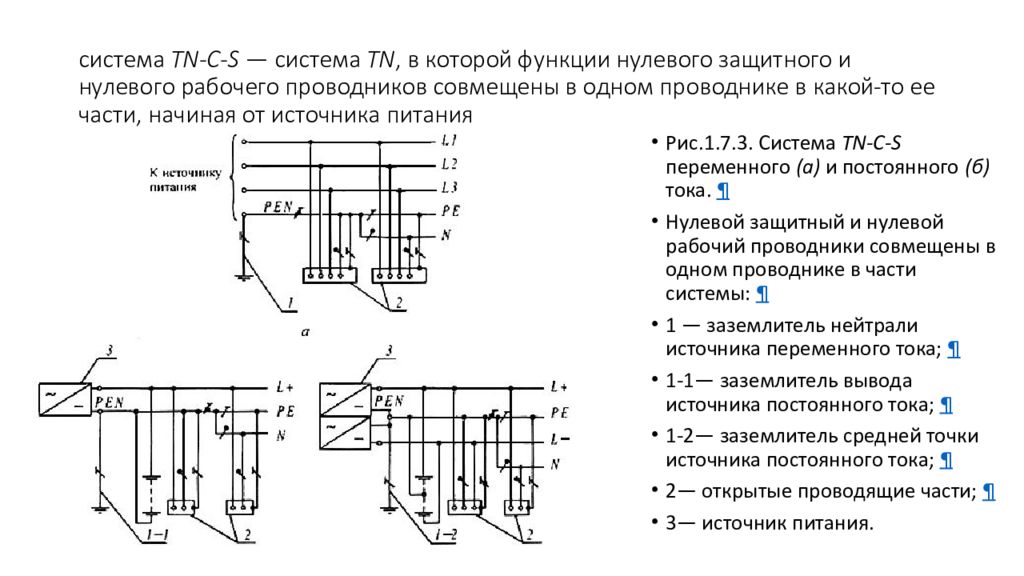

Рис.1.7.3. Система TN-C-S переменного (а) и постоянного (б) тока. ¶ Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике в части системы: ¶ 1 — заземлитель нейтрали источника переменного тока; ¶ 1-1— заземлитель вывода источника постоянного тока; ¶ 1-2— заземлитель средней точки источника постоянного тока; ¶ 2— открытые проводящие части; ¶ 3— источник питания.

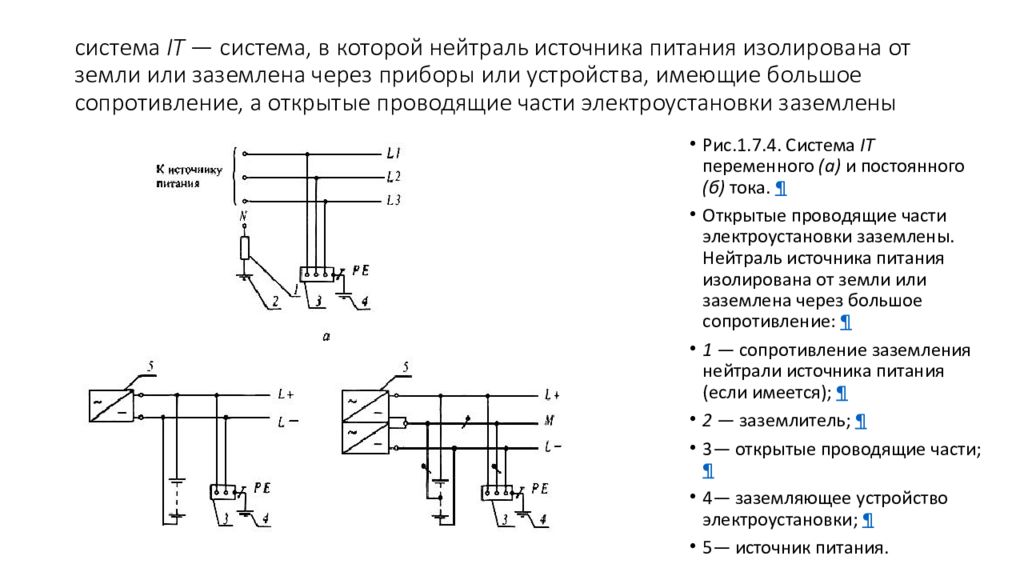

Рис.1.7.4. Система IT переменного (а) и постоянного (б) тока. ¶ Открытые проводящие части электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление: ¶ 1 — сопротивление заземления нейтрали источника питания (если имеется); ¶ 2 — заземлитель; ¶ 3— открытые проводящие части; ¶ 4— заземляющее устройство электроустановки; ¶ 5— источник питания.

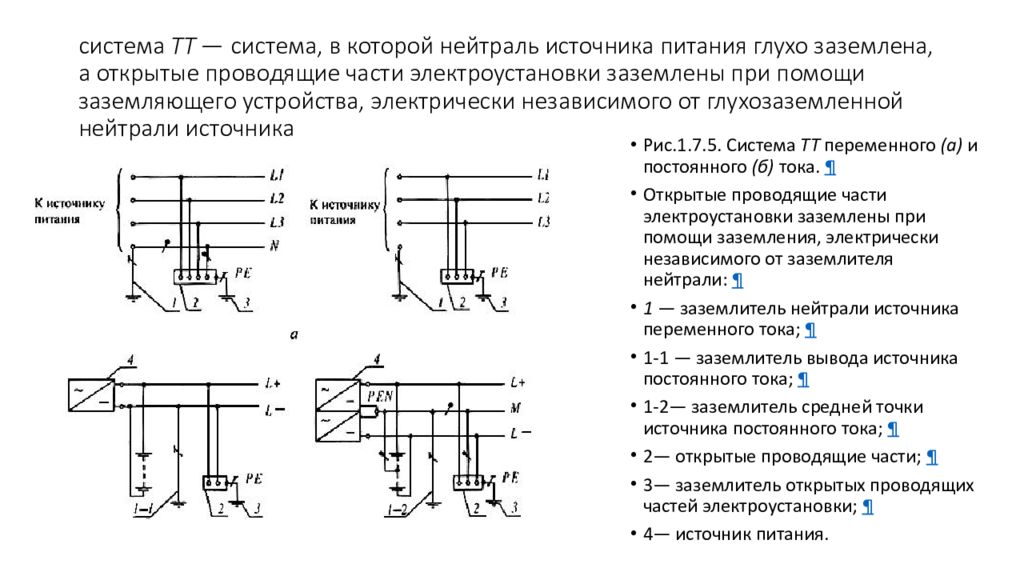

Рис.1.7.5. Система TT переменного (а) и постоянного (б) тока. ¶ Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали : ¶ 1 — заземлитель нейтрали источника переменного тока; ¶ 1-1 — заземлитель вывода источника постоянного тока; ¶ 1-2— заземлитель средней точки источника постоянного тока; ¶ 2— открытые проводящие части; ¶ 3— заземлитель открытых проводящих частей электроустановки; ¶ 4— источник питания.

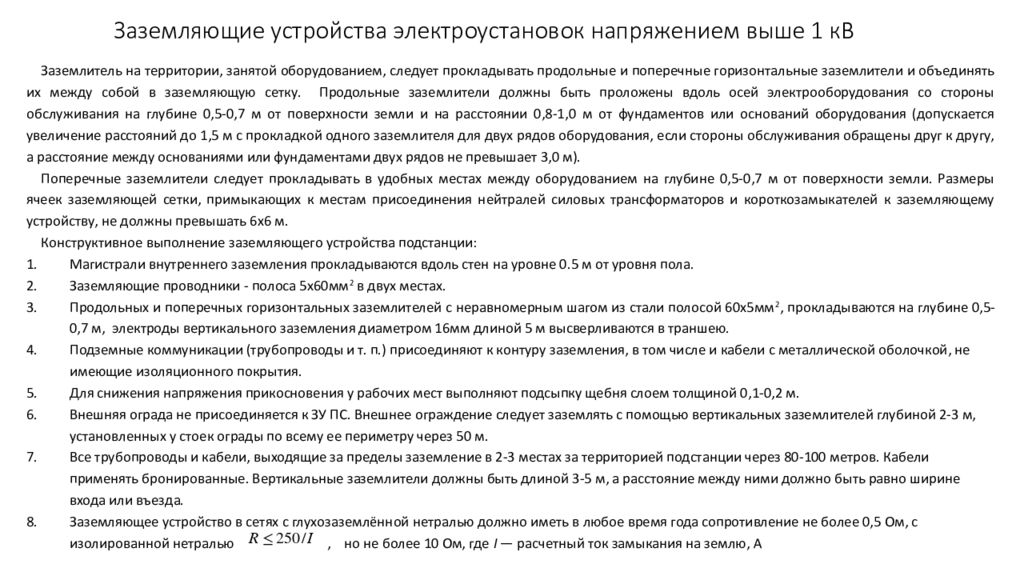

Заземлитель на территории, занятой оборудованием, следует прокладывать продольные и поперечные горизонтальные заземлители и объединять их между собой в заземляющую сетку. Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования (допускается увеличение расстояний до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены друг к другу, а расстояние между основаниями или фундаментами двух рядов не превышает 3,0 м). Поперечные заземлители следует прокладывать в удобных местах между оборудованием на глубине 0,5-0,7 м от поверхности земли. Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и короткозамыкателей к заземляющему устройству, не должны превышать 6х6 м. Конструктивное выполнение заземляющего устройства подстанции: Магистрали внутреннего заземления прокладываются вдоль стен на уровне 0.5 м от уровня пола. Заземляющие проводники - полоса 5х60мм 2 в двух местах. Продольных и поперечных горизонтальных заземлителей с неравномерным шагом из стали полосой 60х5мм 2, прокладываются на глубине 0,5-0,7 м, электроды вертикального заземления диаметром 16мм длиной 5 м высверливаются в траншею. Подземные коммуникации (трубопроводы и т. п.) присоединяют к контуру заземления, в том числе и кабели с металлической оболочкой, не имеющие изоляционного покрытия. Для снижения напряжения прикосновения у рабочих мест выполняют подсыпку щебня слоем толщиной 0,1-0,2 м. Внешняя ограда не присоединяется к ЗУ ПС. Внешнее ограждение следует заземлять с помощью вертикальных заземлителей глубиной 2-3 м, установленных у стоек ограды по всему ее периметру через 50 м. Все трубопроводы и кабели, выходящие за пределы заземление в 2-3 местах за территорией подстанции через 80-100 метров. Кабели применять бронированные. Вертикальные заземлители должны быть длиной 3-5 м, а расстояние между ними должно быть равно ширине входа или въезда. Заземляющее устройство в сетях с глухозаземлённой нетралью должно иметь в любое время года сопротивление не более 0,5 Ом, с изолированной нетралью, но не более 10 Ом, где I — расчетный ток замыкания на землю, А

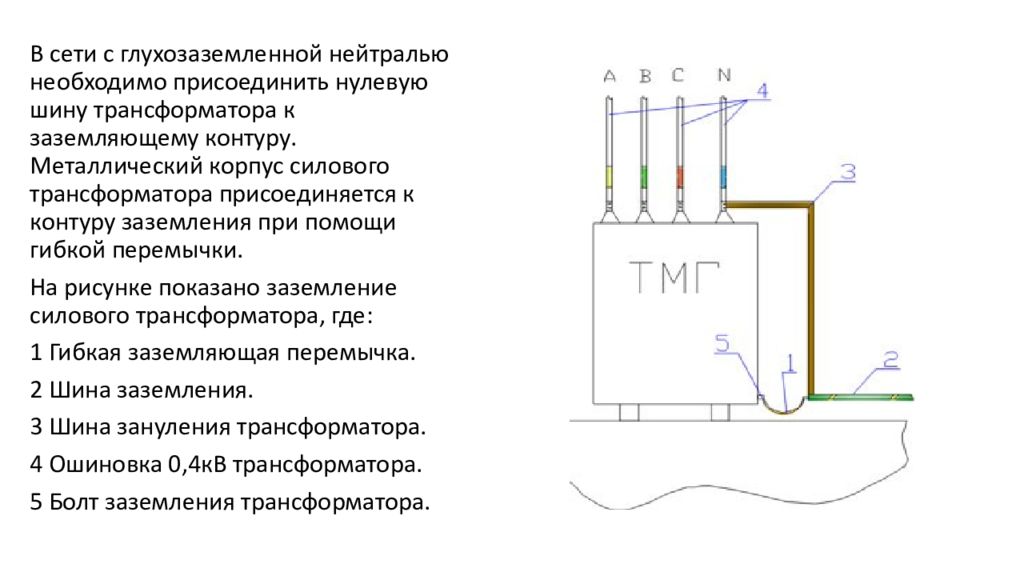

В сети с глухозаземленной нейтралью необходимо присоединить нулевую шину трансформатора к заземляющему контуру. Металлический корпус силового трансформатора присоединяется к контуру заземления при помощи гибкой перемычки. На рисунке показано заземление силового трансформатора, где: 1 Гибкая заземляющая перемычка. 2 Шина заземления. 3 Шина зануления трансформатора. 4 Ошиновка 0,4кВ трансформатора. 5 Болт заземления трансформатора.

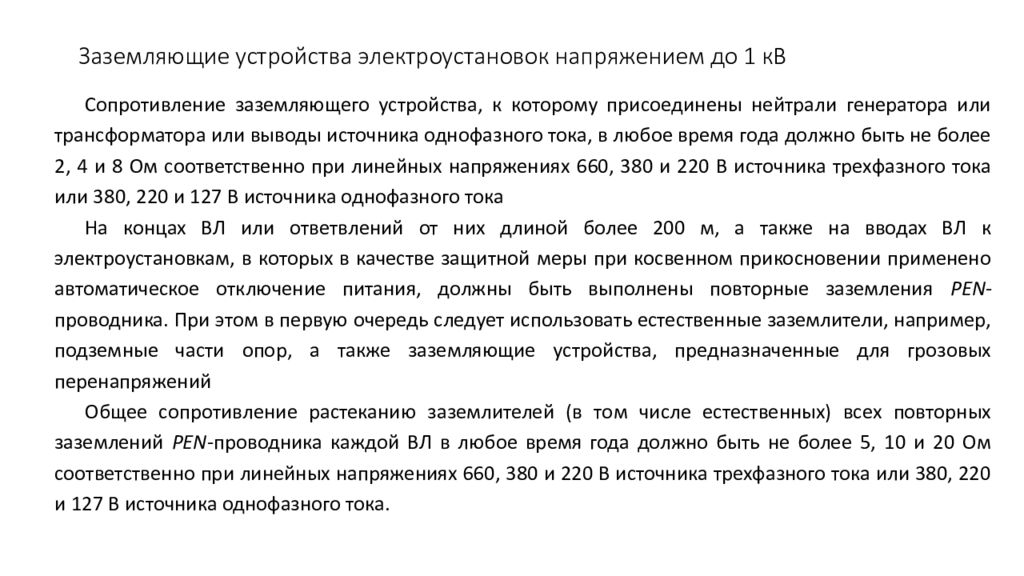

Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. При этом в первую очередь следует использовать естественные заземлители, например, подземные части опор, а также заземляющие устройства, предназначенные для грозовых перенапряжений Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN -проводника каждой ВЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

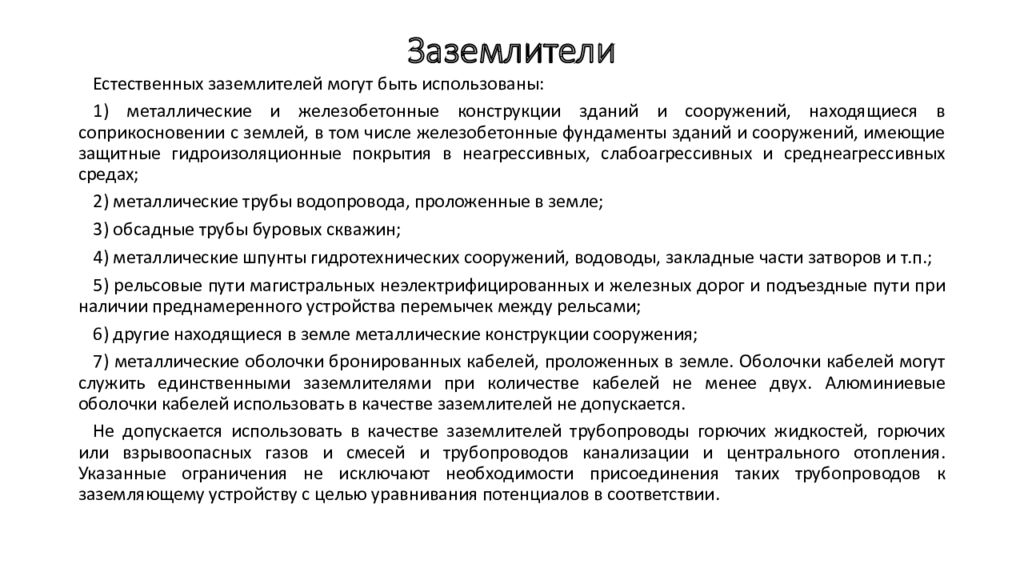

Естественных заземлителей могут быть использованы : 1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах; 2) металлические трубы водопровода, проложенные в земле; 3) обсадные трубы буровых скважин; 4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.; 5) рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами; 6 ) другие находящиеся в земле металлические конструкции сооружения; 7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству с целью уравнивания потенциалов в соответствии.

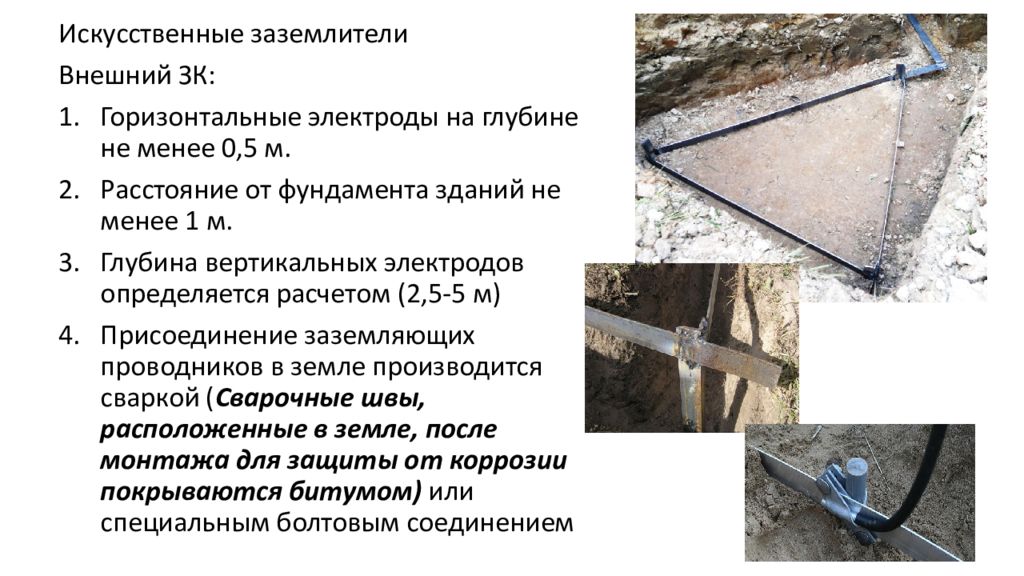

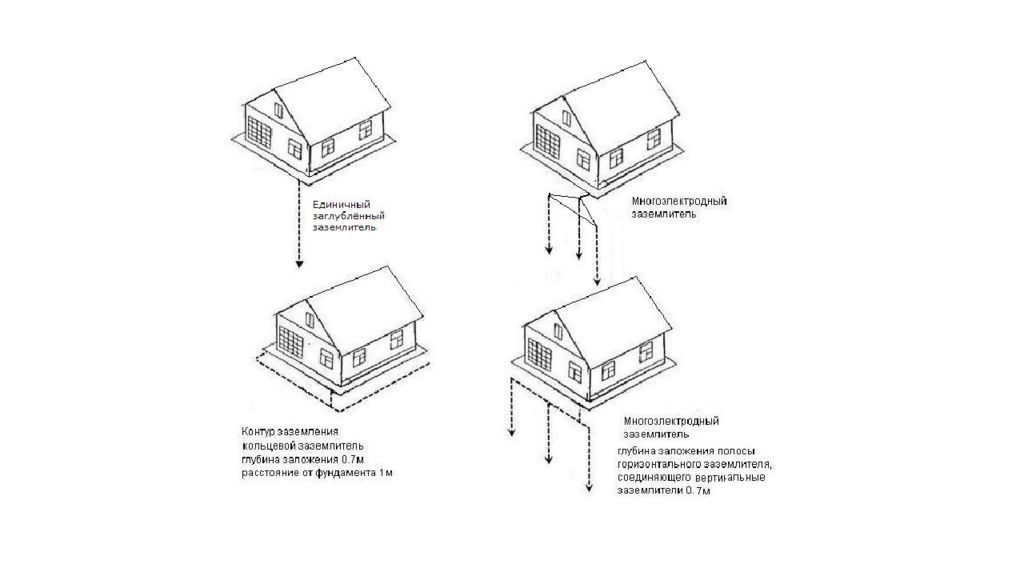

Искусственные заземлители Внешний ЗК: Горизонтальные электроды на глубине не менее 0,5 м. Расстояние от фундамента зданий не менее 1 м. Глубина вертикальных электродов определяется расчетом (2,5-5 м) Присоединение заземляющих проводников в земле производится сваркой ( Сварочные швы, расположенные в земле, после монтажа для защиты от коррозии покрываются битумом) или специальным болтовым соединением

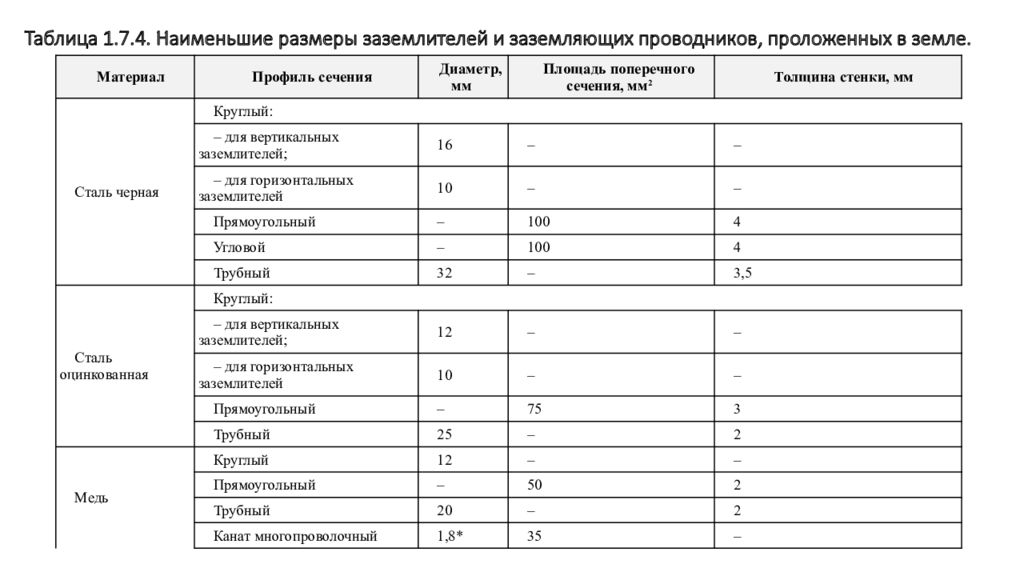

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм 2 Толщина стенки, мм Сталь черная Круглый: – для вертикальных заземлителей; 16 – – – для горизонтальных заземлителей 10 – – Прямоугольный – 100 4 Угловой – 100 4 Трубный 32 – 3,5 Сталь оцинкованная Круглый: – для вертикальных заземлителей; 12 – – – для горизонтальных заземлителей 10 – – Прямоугольный – 75 3 Трубный 25 – 2 Медь Круглый 12 – – Прямоугольный – 50 2 Трубный 20 – 2 Канат многопроволочный 1,8* 35 –

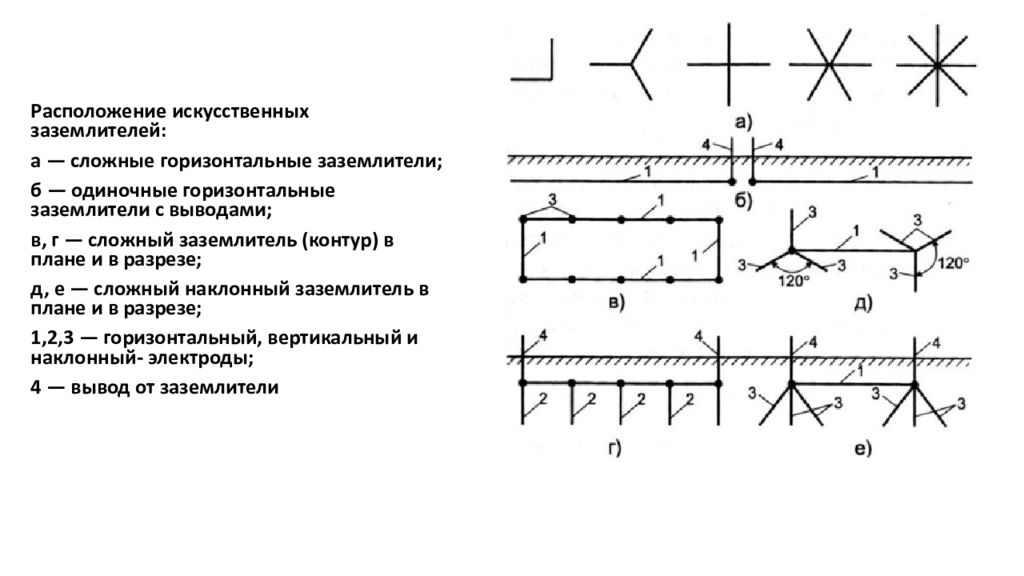

Расположение искусственных заземлителей: а — сложные горизонтальные заземлители; б — одиночные горизонтальные заземлители с выводами; в, г — сложный заземлитель (контур) в плане и в разрезе; д, е — сложный наклонный заземлитель в плане и в разрезе; 1,2,3 — горизонтальный, вертикальный и наклонный- электроды; 4 — вывод от заземлители

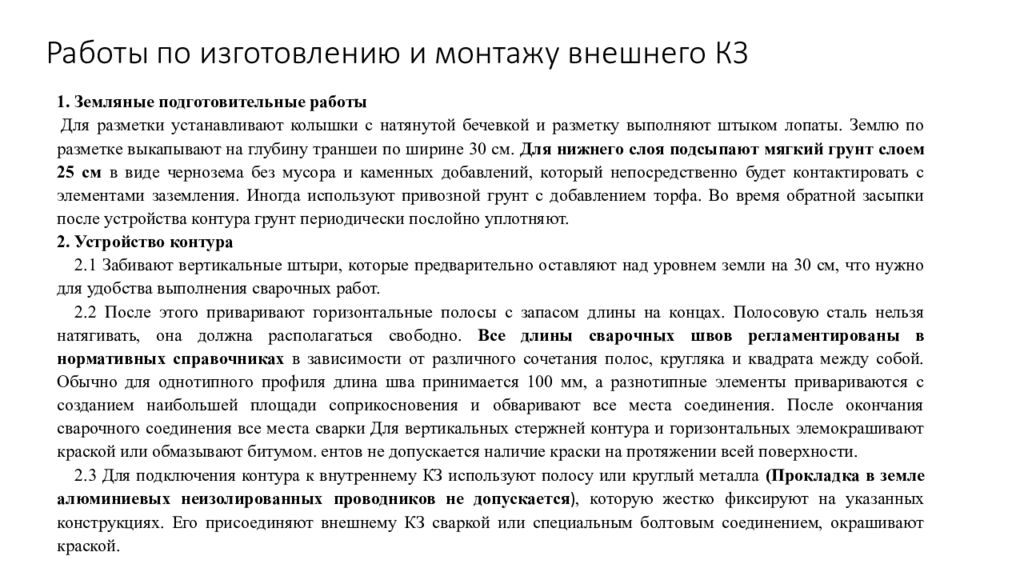

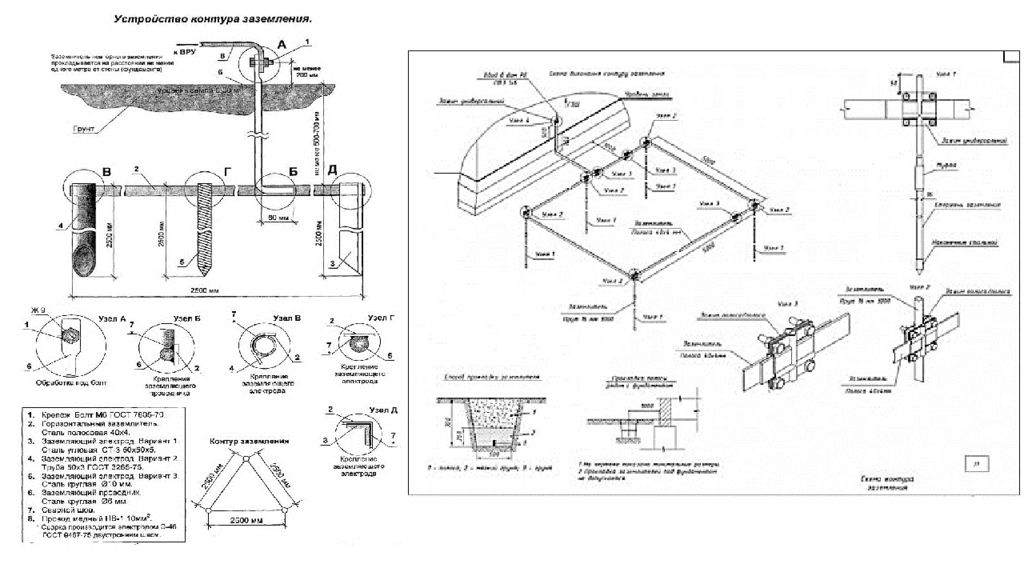

1. Земляные подготовительные работы Для разметки устанавливают колышки с натянутой бечевкой и разметку выполняют штыком лопаты. Землю по разметке выкапывают на глубину траншеи по ширине 30 см. Для нижнего слоя подсыпают мягкий грунт слоем 25 см в виде чернозема без мусора и каменных добавлений, который непосредственно будет контактировать с элементами заземления. Иногда используют привозной грунт с добавлением торфа. Во время обратной засыпки после устройства контура грунт периодически послойно уплотняют. 2. Устройство контура 2.1 Забивают вертикальные штыри, которые предварительно оставляют над уровнем земли на 30 см, что нужно для удобства выполнения сварочных работ. 2.2 После этого приваривают горизонтальные полосы с запасом длины на концах. Полосовую сталь нельзя натягивать, она должна располагаться свободно. Все длины сварочных швов регламентированы в нормативных справочниках в зависимости от различного сочетания полос, кругляка и квадрата между собой. Обычно для однотипного профиля длина шва принимается 100 мм, а разнотипные элементы привариваются с созданием наибольшей площади соприкосновения и обваривают все места соединения. После окончания сварочного соединения все места сварки Для вертикальных стержней контура и горизонтальных элем окрашивают краской или обмазывают битумом. ентов не допускается наличие краски на протяжении всей поверхности. 2.3 Для подключения контура к внутреннему КЗ используют полосу или круглый металла ( Прокладка в земле алюминиевых неизолированных проводников не допускается ), которую жестко фиксируют на указанных конструкциях. Его присоединяют внешнему КЗ сваркой или специальным болтовым соединением, окрашивают краской.

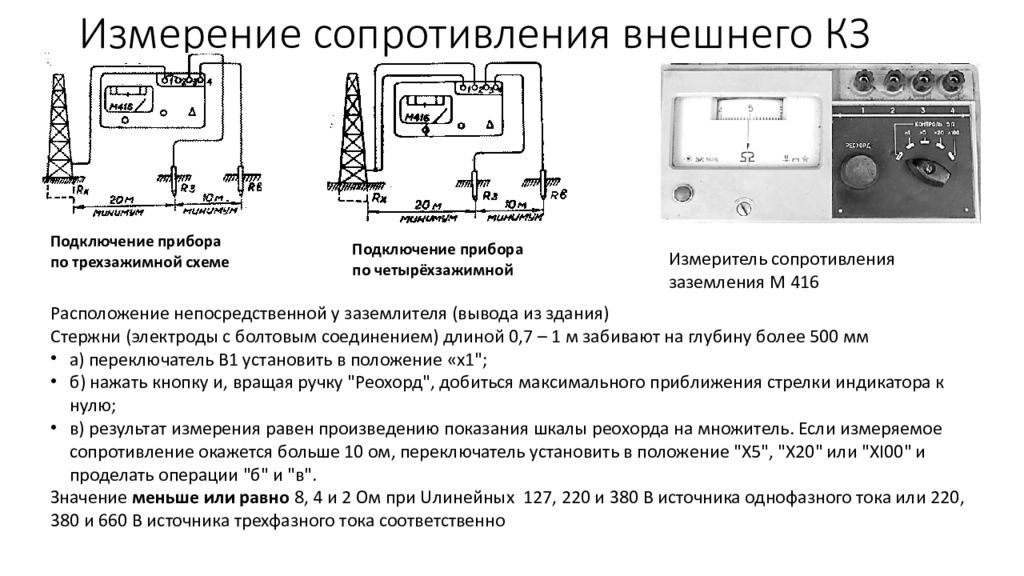

Расположение непосредственной у заземлителя (вывода из здания) Стержни (электроды с болтовым соединением) длиной 0,7 – 1 м забивают на глубину более 500 мм а) переключатель В1 установить в положение «х1"; б) нажать кнопку и, вращая ручку "Реохорд", добиться максимального приближения стрелки индикатора к нулю; в) результат измерения равен произведению показания шкалы реохорда на множитель. Если измеряемое сопротивление окажется больше 10 ом, переключатель установить в положение "Х5", "Х20" или "XI00" и проделать операции "б" и "в". Значение меньше или равно 8, 4 и 2 Ом при U линейных 127, 220 и 380 В источника однофазного тока или 220, 380 и 660 В источника трехфазного тока соответственно Подключение прибора по трехзажимной схеме Подключение прибора по четырёхзажимной Измеритель сопротивления заземления М 416

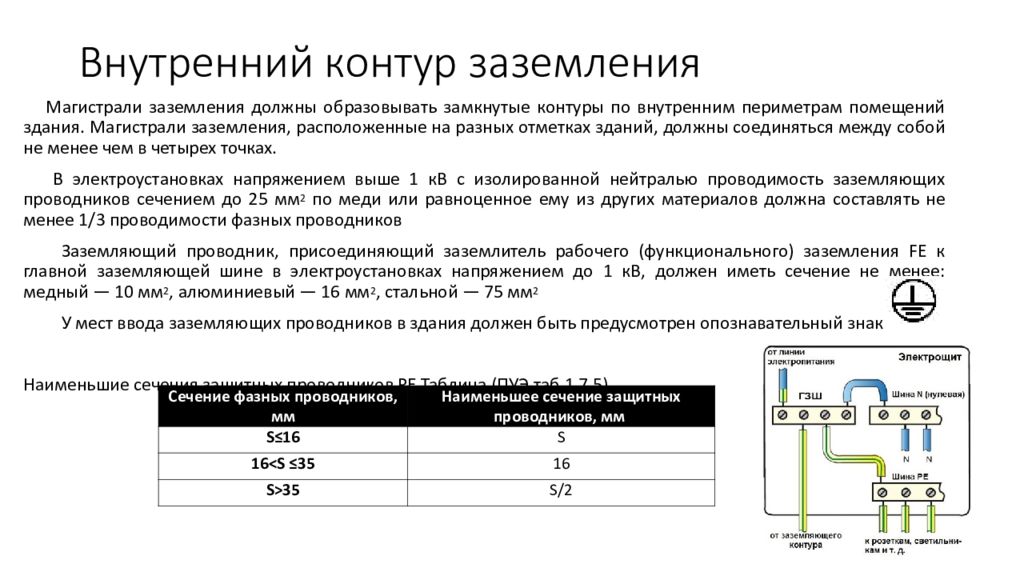

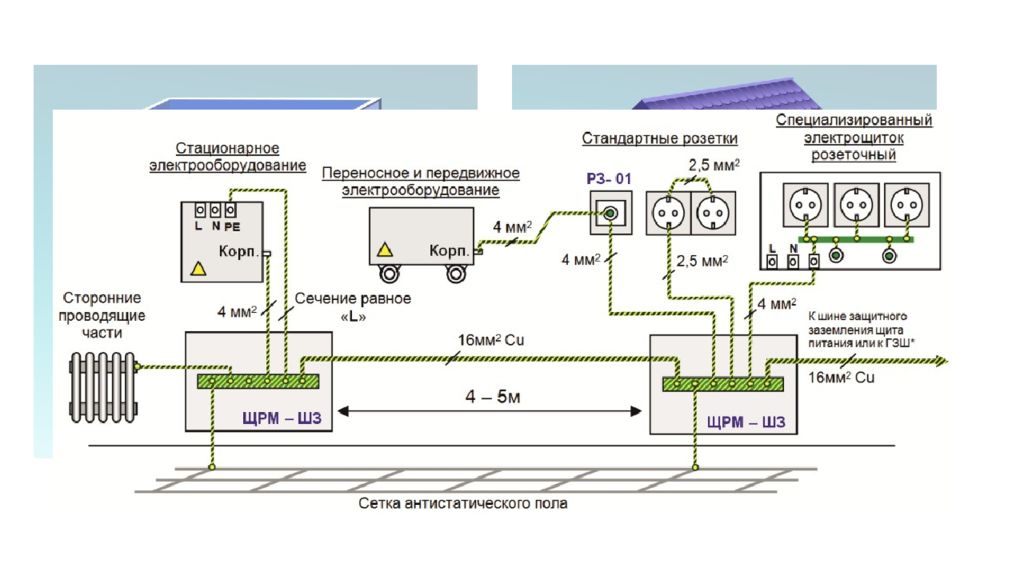

Магистрали заземления должны образовывать замкнутые контуры по внутренним периметрам помещений здания. Магистрали заземления, расположенные на разных отметках зданий, должны соединяться между собой не менее чем в четырех точках. В электроустановках напряжением выше 1 кВ с изолированной нейтралью проводимость заземляющих проводников сечением до 25 мм 2 по меди или равноценное ему из других материалов должна составлять не менее 1/3 проводимости фазных проводников Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления FE к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм 2, алюминиевый — 16 мм 2, стальной — 75 мм 2 У мест ввода заземляющих проводников в здания должен быть предусмотрен опознавательный знак Наименьшие сечения защитных проводников PE Таблица (ПУЭ таб.1.7.5) Сечение фазных проводников, мм Наименьшее сечение защитных проводников, мм S≤ 16 S 16<S ≤ 35 16 S >35 S/2

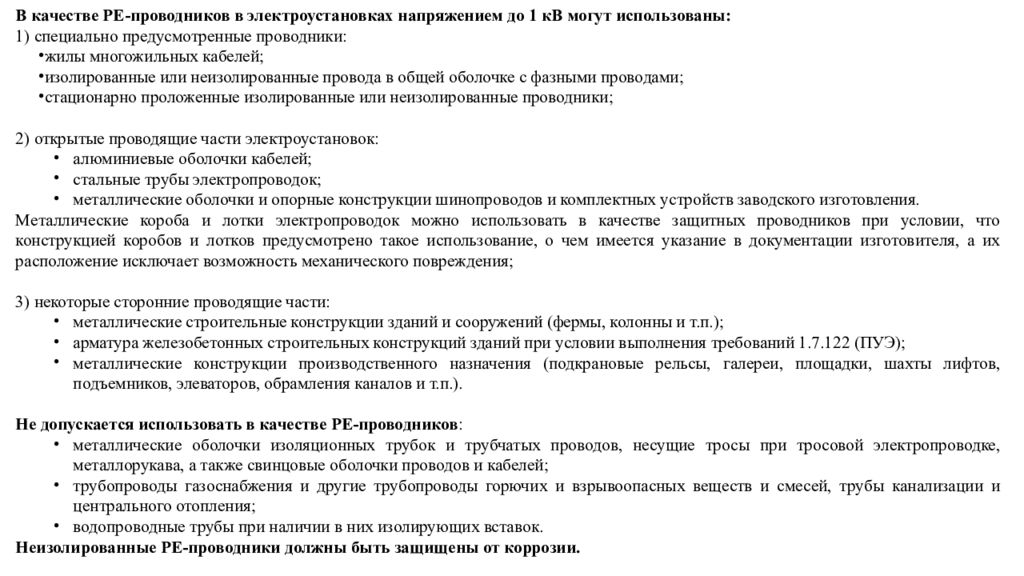

В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использованы: 1 ) специально предусмотренные проводники: жилы многожильных кабелей; изолированные или неизолированные провода в общей оболочке с фазными проводами; стационарно проложенные изолированные или неизолированные проводники; 2 ) открытые проводящие части электроустановок: алюминиевые оболочки кабелей; стальные трубы электропроводок; металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления. Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения; 3 ) некоторые сторонние проводящие части: металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.); арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122 (ПУЭ); металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.). Не допускается использовать в качестве PE-проводников : металлические оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей; трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления; водопроводные трубы при наличии в них изолирующих вставок. Неизолированные PE-проводники должны быть защищены от коррозии.
Крепят полосу к стене на отметке 0,4-0,6 м от уровня пола при помощи дюбель-держателей либо специальных держателей К-188 через расстояние 0,6-1,0м. Все разборные соединения, предусмотренные изготовителем оборудования, присоединяют болтовым соединением, остальные соединения выполняют при помощи сварки. Для переносного заземления используют «гайку-барашек». Гибкие заземляющие перемычки выполняют проводом ПВ3, но без изоляции. Это делается для видимой целостности соединения. Прокладка заземляющих и нулевых защитных проводников через стены и и перекрытия должна выполняться, как правило, с их непосредственной заделкой. Для этих целей используют гильзы. Пространство в гильзах заделывают специальным негорючим легкоудаляемым составом. После прокладки полосу красят в желто-зеленый цвет в соответствии с рисунком (на подстанциях) или в соответствии ПТЭЭП п. 2.7.7 «Открыто проложенные заземляющие проводники должны быть предохранены от коррозии и окрашены в черный цвет». Крепление заземляющих проводников к кирпичным и бетонным строительным основаниям производят с помощью строительно-монтажного пистолета, сварки или винтов саморезов. В сухих помещениях заземляющие проводники прямоугольного сечения крепятся непосредственно к основанию. В сырых и особо сырых, а также в помещениях с химически активной средой крепление выполняют на подкладках или опорах, закрепляемых к основаниям так, чтобы расстояние между ними и стеной было не менее 10 мм. Рис унок Способы крепления заземляющих проводников из полосовой стали (а - с помощью строительно-монтажного пистолета; б - с помощью строительно-монтажного пистолета на подкладке; в - на опорах сваркой; г - на вмазываемых опорах скобами): 1 - заземляющий проводник; 2 - дюбель; 3 - подкладка; 4 - опора; 5 - скоба

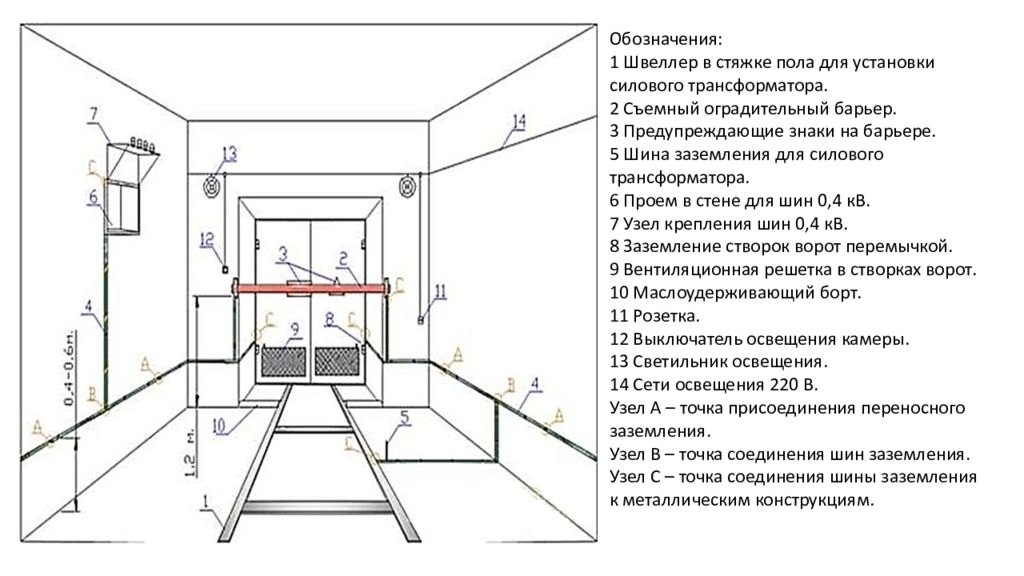

Обозначения: 1 Швеллер в стяжке пола для установки силового трансформатора. 2 Съемный оградительный барьер. 3 Предупреждающие знаки на барьере. 5 Шина заземления для силового трансформатора. 6 Проем в стене для шин 0,4 кВ. 7 Узел крепления шин 0,4 кВ. 8 Заземление створок ворот перемычкой. 9 Вентиляционная решетка в створках ворот. 10 Маслоудерживающий борт. 11 Розетка. 12 Выключатель освещения камеры. 13 Светильник освещения. 14 Сети освещения 220 В. Узел А – точка присоединения переносного заземления. Узел В – точка соединения шин заземления. Узел С – точка соединения шины заземления к металлическим конструкциям.
В технических подпольях внутренний контур заземления выполняют в соответствии с рисунком. Обозначения на изображении: 1 Люк через перекрытие в техническое подполье. 2 Лестница. 3 Гильзовый переход через перекрытие для шины заземления. 4 Шина заземления внутреннего контура ТП. 5 Кабельная стойка с полками. 6 Гильзовый переход через перекрытие для кабелей. 8 Силовой кабель электроснабжения.

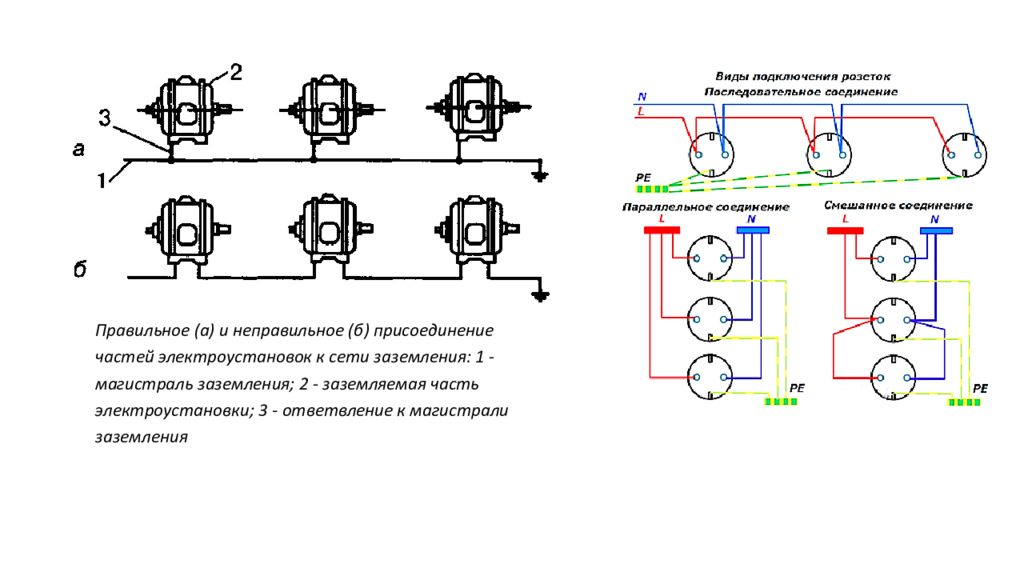

Правильное (а) и неправильное (б) присоединение частей электроустановок к сети заземления: 1 - магистраль заземления; 2 - заземляемая часть электроустановки; 3 - ответвление к магистрали заземления

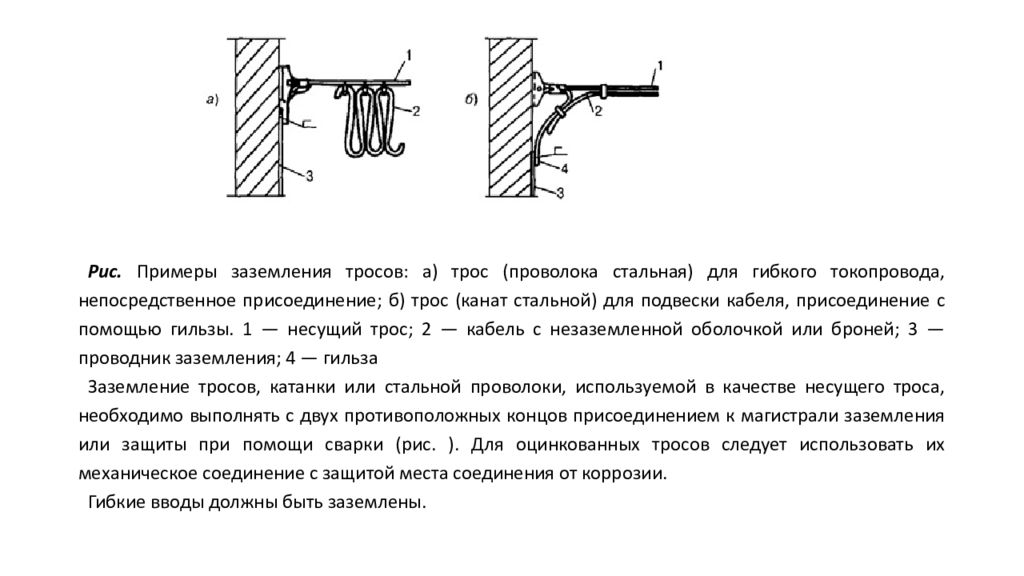

Рис. Примеры заземления тросов: а) трос (проволока стальная) для гибкого токопровода, непосредственное присоединение; б) трос (канат стальной) для подвески кабеля, присоединение с помощью гильзы. 1 — несущий трос; 2 — кабель с незаземленной оболочкой или броней; 3 — проводник заземления; 4 — гильза Заземление тросов, катанки или стальной проволоки, используемой в качестве несущего троса, необходимо выполнять с двух противоположных концов присоединением к магистрали заземления или защиты при помощи сварки (рис. ). Для оцинкованных тросов следует использовать их механическое соединение с защитой места соединения от коррозии. Гибкие вводы должны быть заземлены.
Рис. Заземления гибкого ввода (К 1080 УЗ-К 1088 УЗ) или комплекта ВГ: 1 - труба электропроводки; 2 - трубная муфта; 3 - трубный штуцер; 4 - винт; 5 - колпачок пластмассовый; 6 - электромонтажный шланг ( металлорукав с полимерным покрытием); 7 - проводник заземления (перемычка); 8 - полоска-пряжка; 9 - муфта вводная; 10- вводный штуцер; 11 - установочная заземляющая гайка; 12 - оболочка электрооборудования; 13 – флажок Заземление гибкого ввода (рис. ) следует осуществлять путем подключения одного конца ввода к стальной трубе электропроводки с помощью трубной муфты, а второго конца - к вводному устройству электрооборудования с помощью вводной муфты. В этом случае, если труба используется в качестве единственного заземляющего (защитного) проводника, она должна быть соединена с корпусом перемычкой. Перемычка не требуется, если для заземления используется специальный проводник.
Краны Части кранов, подлежащие заземлению, должны быть присоединены к металлическим конструкциям крана, при этом должна быть обеспечена непрерывность электрической цепи металлических конструкций. Если электрооборудование крана установлено на его заземленных металлических конструкциях, а на опорных поверхностях предусмотрены зачищенные и незакрашенные места для обеспечения электрического контакта, то дополнительного заземления не требуется Рельсы кранового пути должны быть надежно соединены на стыках сваркой, приваркой перемычек соответствующего сечения, приваркой к металлическим подкрановым балкам для создания непрерывной электрической цепи, а также заземлены. При установке крана на открытом воздухе рельсы кранового пути, кроме того, должны быть соединены между собой (рис. ) и заземлены не менее чем в двух разных местах, если сопротивление растеканию самих рельсов недостаточно. При питании крана кабелем отдельная жила для заземления должна находиться в общей оболочке с остальными жилами. Корпус кнопочного аппарата управления крана, управляемого с пола, должен быть изготовлен либо из изоляционного материала, либо заземлен не менее чем двумя проводниками. В качестве одного из этих проводников может быть использован тросик, на котором подвешен кнопочный аппарат управления. Троллейные конструкции должны быть заземлены. Рис. Схема заземления крана, установленного на открытом воздухе и питающегося по гибкому кабелю: 1 - заземлитель; 2 - вторичная обмотка питающего трансформатора; 3 - неподвижный четырехжильный питающий кабель; 4 - гибкий переносной питающий кабель; 5 - кран; 6 - рельсовые пути крана; 7 - перемычка; 8 - вводно-распределительное устройство

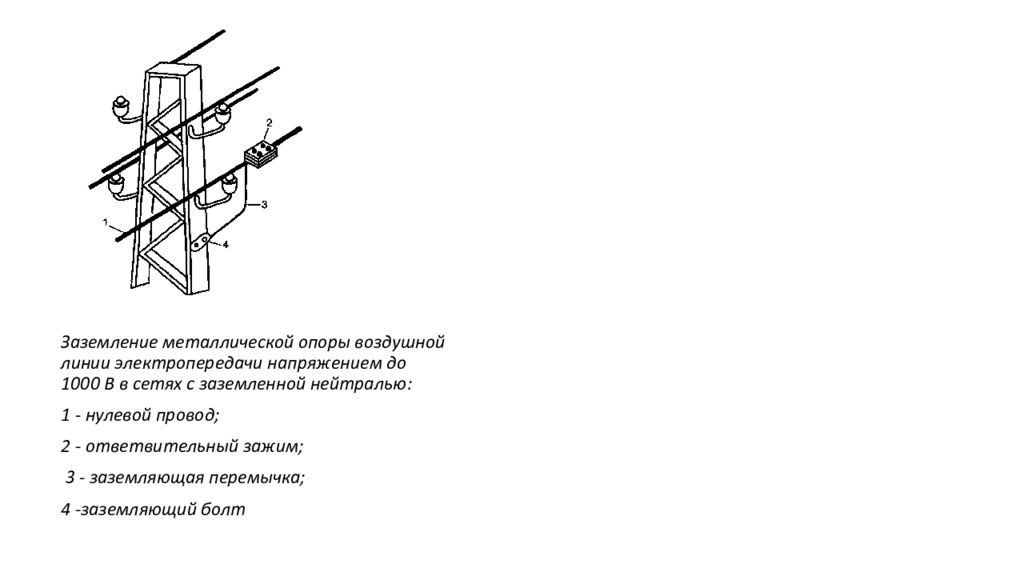

Заземление металлической опоры воздушной линии электропередачи напряжением до 1000 В в сетях с заземленной нейтралью : 1 - нулевой провод; 2 - ответвительный зажим ; 3 - заземляющая перемычка ; 4 -заземляющий болт

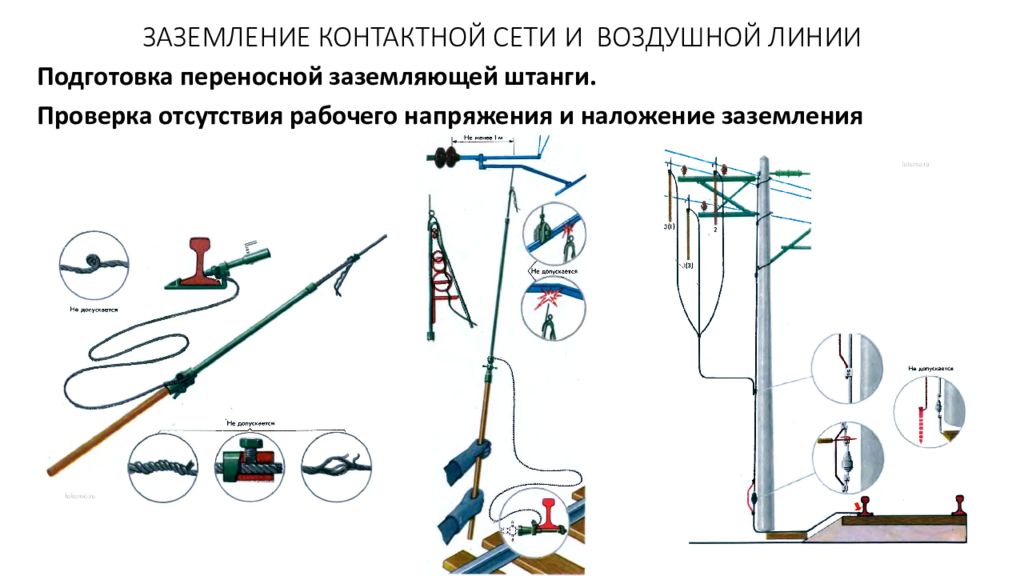

Подготовка переносной заземляющей штанги. Проверка отсутствия рабочего напряжения и наложение заземления

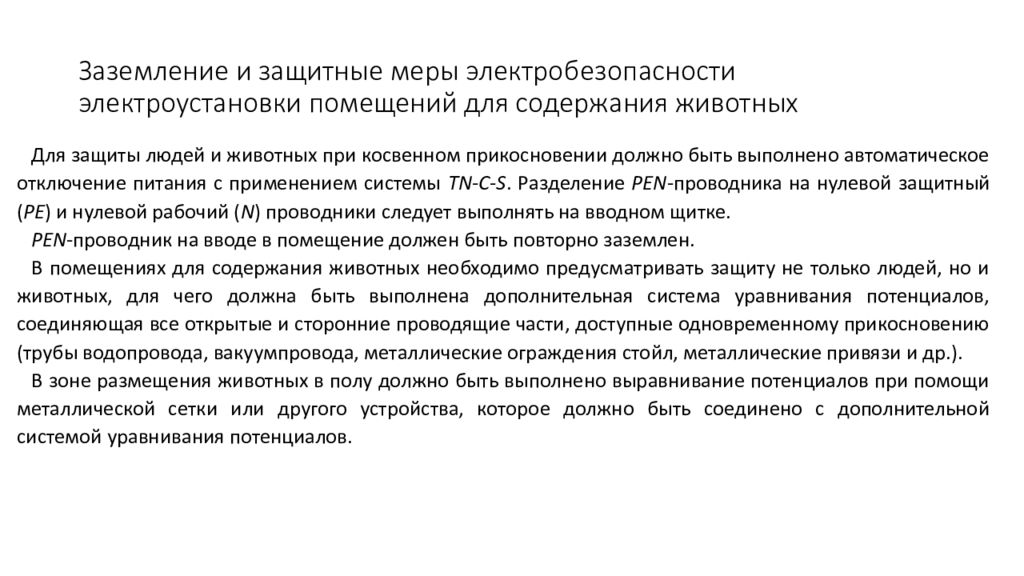

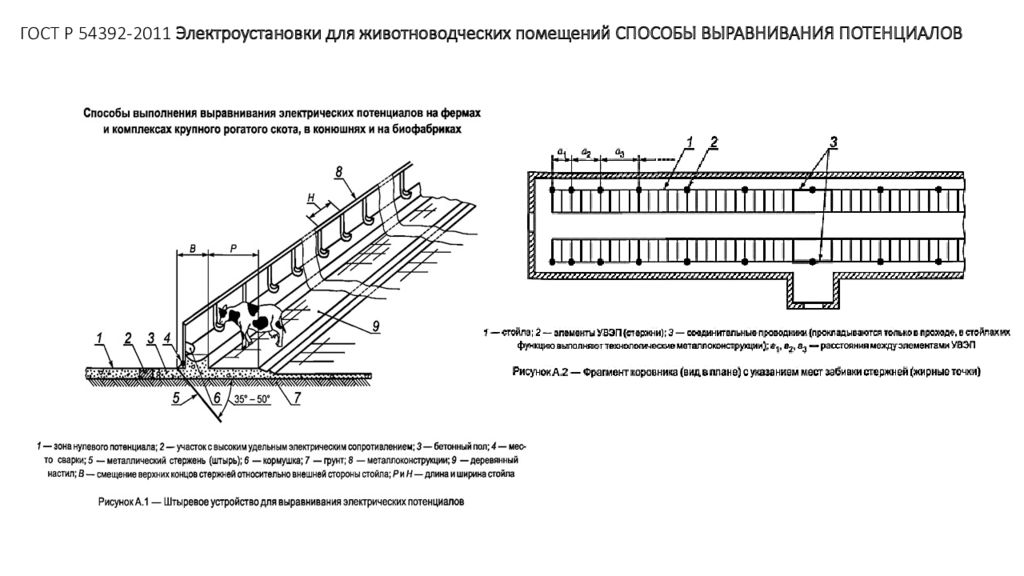

Для защиты людей и животных при косвенном прикосновении должно быть выполнено автоматическое отключение питания с применением системы TN-C-S. Разделение PEN -проводника на нулевой защитный ( PE ) и нулевой рабочий ( N ) проводники следует выполнять на вводном щитке. PEN -проводник на вводе в помещение должен быть повторно заземлен. В помещениях для содержания животных необходимо предусматривать защиту не только людей, но и животных, для чего должна быть выполнена дополнительная система уравнивания потенциалов, соединяющая все открытые и сторонние проводящие части, доступные одновременному прикосновению (трубы водопровода, вакуумпровода, металлические ограждения стойл, металлические привязи и др.). В зоне размещения животных в полу должно быть выполнено выравнивание потенциалов при помощи металлической сетки или другого устройства, которое должно быть соединено с дополнительной системой уравнивания потенциалов.

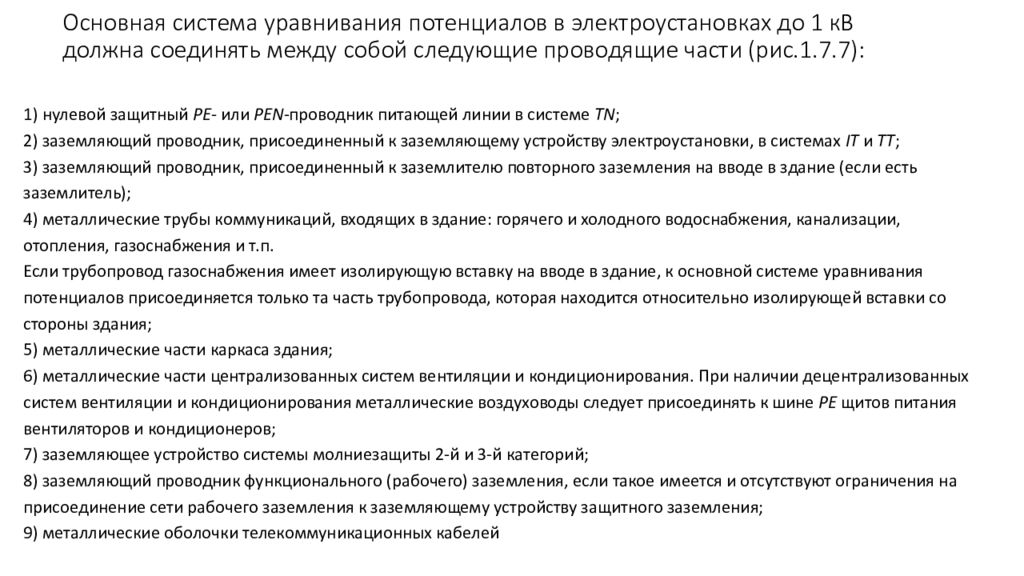

1 ) нулевой защитный PE - или PEN -проводник питающей линии в системе TN ; 2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT ; 3) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель); 4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п. Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания; 5) металлические части каркаса здания; 6) металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине PE щитов питания вентиляторов и кондиционеров; 7) заземляющее устройство системы молниезащиты 2-й и 3-й категорий; 8) заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления; 9) металлические оболочки телекоммуникационных кабелей

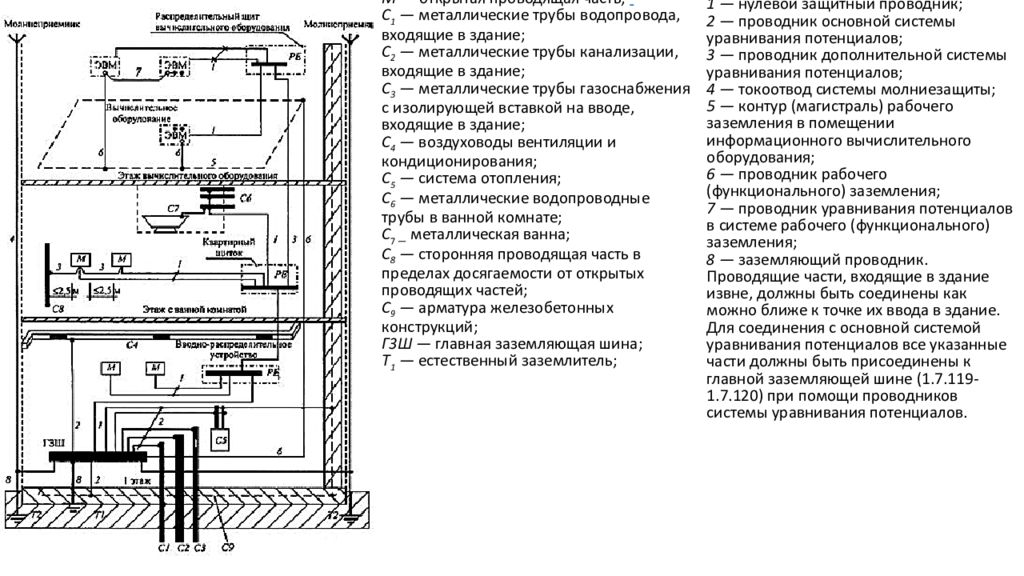

Рис.1.7.7. Система уравнивания потенциалов в здании: M — открытая проводящая часть; C 1 — металлические трубы водопровода, входящие в здание; C 2 — металлические трубы канализации, входящие в здание; C 3 — металлические трубы газоснабжения с изолирующей вставкой на вводе, входящие в здание; C 4 — воздуховоды вентиляции и кондиционирования; C 5 — система отопления; C 6 — металлические водопроводные трубы в ванной комнате; C 7 — металлическая ванна; C 8 — сторонняя проводящая часть в пределах досягаемости от открытых проводящих частей; C 9 — арматура железобетонных конструкций; Г3Ш — главная заземляющая шина; T 1 — естественный заземлитель; T 2 — заземлитель молниезащиты (если имеется); 1 — нулевой защитный проводник; 2 — проводник основной системы уравнивания потенциалов; 3 — проводник дополнительной системы уравнивания потенциалов; 4 — токоотвод системы молниезащиты ; 5 — контур (магистраль) рабочего заземления в помещении информационного вычислительного оборудования; 6 — проводник рабочего (функционального) заземления; 7 — проводник уравнивания потенциалов в системе рабочего (функционального) заземления; 8 — заземляющий проводник. Проводящие части, входящие в здание извне, должны быть соединены как можно ближе к точке их ввода в здание. Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине (1.7.119-1.7.120) при помощи проводников системы уравнивания потенциалов.

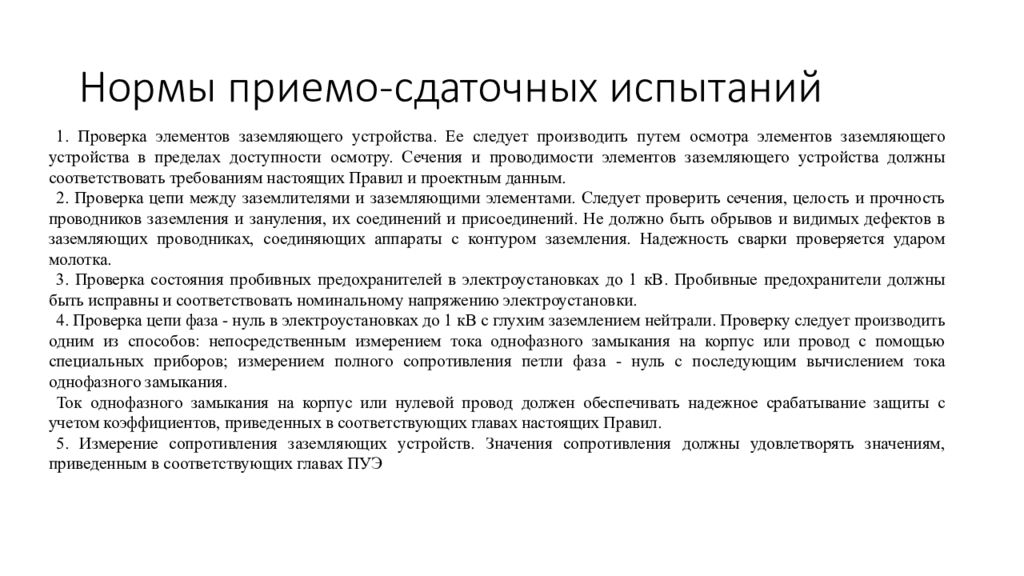

1. Проверка элементов заземляющего устройства. Ее следует производить путем осмотра элементов заземляющего устройства в пределах доступности осмотру. Сечения и проводимости элементов заземляющего устройства должны соответствовать требованиям настоящих Правил и проектным данным. 2. Проверка цепи между заземлителями и заземляющими элементами. Следует проверить сечения, целость и прочность проводников заземления и зануления, их соединений и присоединений. Не должно быть обрывов и видимых дефектов в заземляющих проводниках, соединяющих аппараты с контуром заземления. Надежность сварки проверяется ударом молотка. 3. Проверка состояния пробивных предохранителей в электроустановках до 1 кВ. Пробивные предохранители должны быть исправны и соответствовать номинальному напряжению электроустановки. 4. Проверка цепи фаза - нуль в электроустановках до 1 кВ с глухим заземлением нейтрали. Проверку следует производить одним из способов: непосредственным измерением тока однофазного замыкания на корпус или провод с помощью специальных приборов; измерением полного сопротивления петли фаза - нуль с последующим вычислением тока однофазного замыкания. Ток однофазного замыкания на корпус или нулевой провод должен обеспечивать надежное срабатывание защиты с учетом коэффициентов, приведенных в соответствующих главах настоящих Правил. 5. Измерение сопротивления заземляющих устройств. Значения сопротивления должны удовлетворять значениям, приведенным в соответствующих главах ПУЭ
