Мультимедийная презентация к теме № 6: «Исследование документов, выполненных с помощью знакопечатающих устройств» Волгоградская академия МВД России Кафедра исследования документов 2008 г. Автор презентации: доцент кафедры, полковник милиции Казакова С.Е. Способ управления презентацией: смена слайдов - по щелчку, внутри слайда смена видеоряда – по щелчку

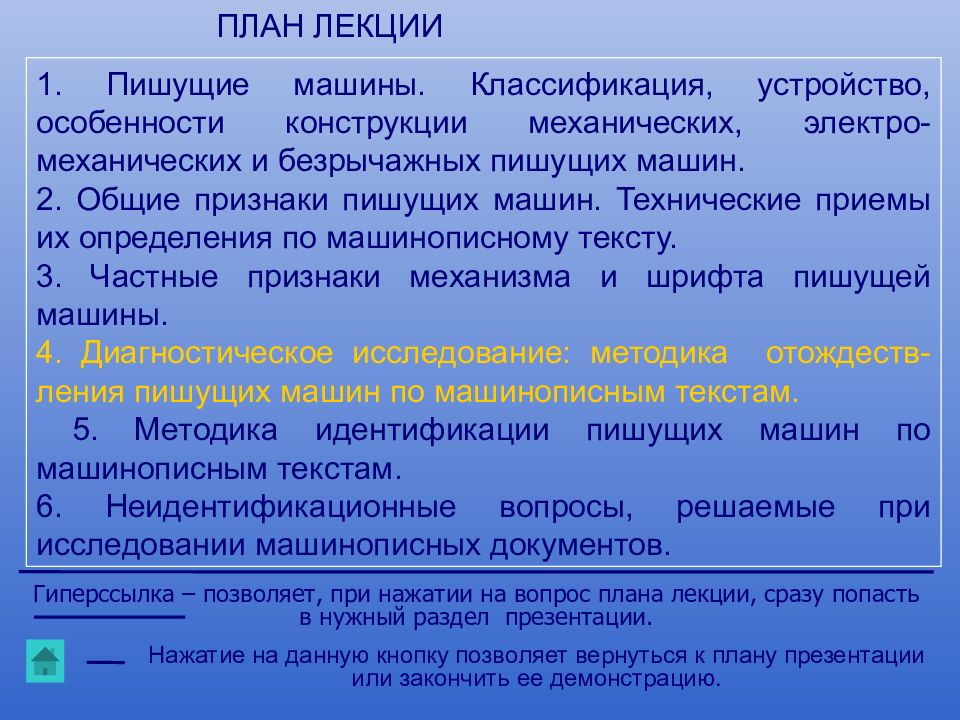

ПЛАН ЛЕКЦИИ 1. Пишущие машины. Классификация, устройство, особенности конструкции механических, электро- механических и безрычажных пишущих машин. 2. Общие признаки пишущих машин. Технические приемы их определения по машинописному тексту. 3. Частные признаки механизма и шрифта пишущей машины. 4. Диагностическое исследование: методика отождеств- ления пишущих машин по машинописным текстам. 5. Методика идентификации пишущих машин по машинописным текстам. 6. Неидентификационные вопросы, решаемые при исследовании машинописных документов. Нажатие на данную кнопку позволяет вернуться к плану презентации или закончить ее демонстрацию. Гиперссылка – позволяет, при нажатии на вопрос плана лекции, сразу попасть в нужный раздел презентации.
Классификация пишущих машин (п/м): 1. по назначению: канцелярские, портативные, специальные. 2.по характеру связи клавиатуры с печатающим блоком: механические – печатающий механизм неразрывен и преобразует кинетическую энергию удара пальца в кинетическую энергию литерного рычага, в результате чего и получается оттиск на бумаге. Следовательно, чем сильнее удар по клавише, тем с большей силой рычаг наносит удар по бумагоопорному валу. 1. Пишущие машины. Классификация, устройство, особенности конструкции механических, электро- механических и безрычажных пишущих машин.

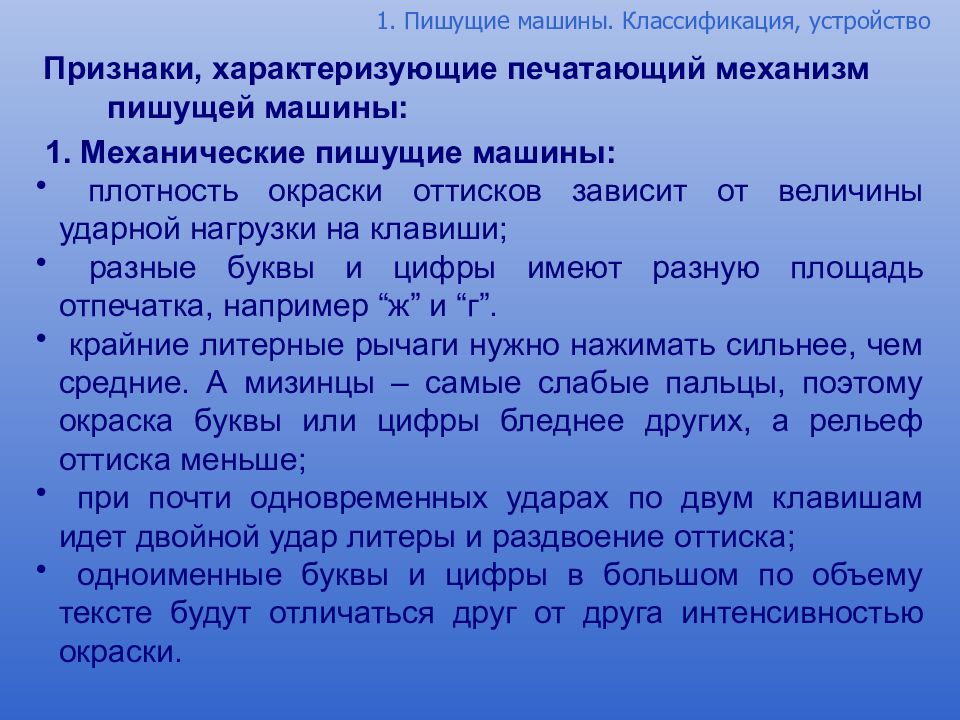

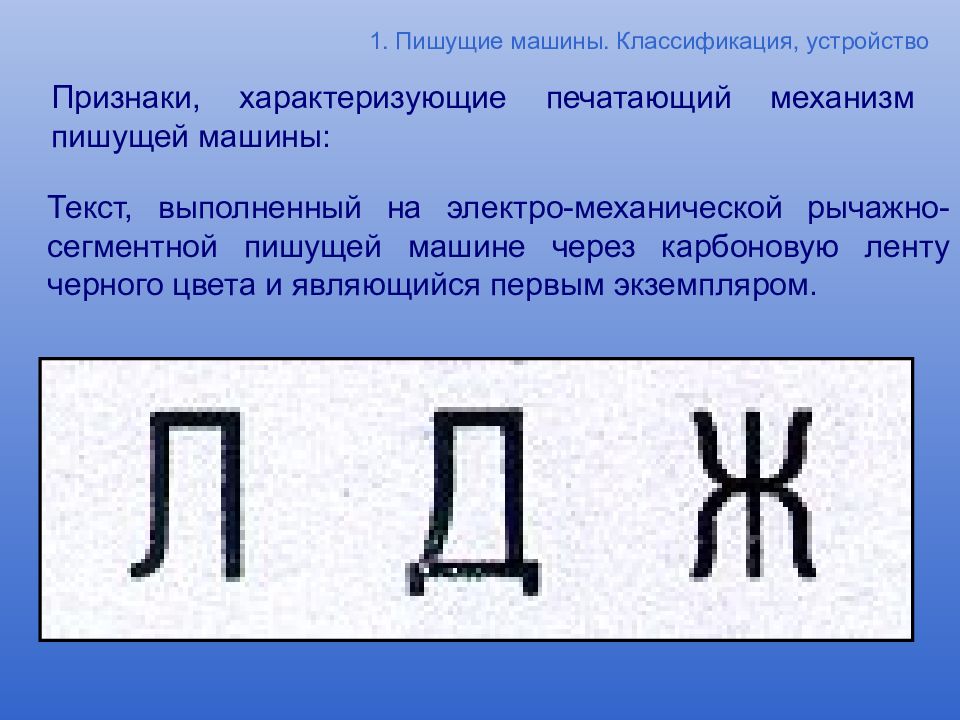

Признаки, характеризующие печатающий механизм пишущей машины: 1. Пишущие машины. Классификация, устройство 1. Механические пишущие машины: плотность окраски оттисков зависит от величины ударной нагрузки на клавиши; разные буквы и цифры имеют разную площадь отпечатка, например “ж” и “г”. крайние литерные рычаги нужно нажимать сильнее, чем средние. А мизинцы – самые слабые пальцы, поэтому окраска буквы или цифры бледнее других, а рельеф оттиска меньше; при почти одновременных ударах по двум клавишам идет двойной удар литеры и раздвоение оттиска; одноименные буквы и цифры в большом по объему тексте будут отличаться друг от друга интенсивностью окраски.
1. Пишущие машины. Классификация, устройство Признаки, характеризующие печатающий механизм пишущей машины:
2. Электро-механические - печатающий механизм имеет разрыв, так как состоит из двух звеньев: клавишного механизма и механизма литерных рычагов, который приводится в работу от электродвигателя и осуществляет процесс печатания независимо от силы нажатия на клавишу. Признаки: процесс удара не влияет на давление литер на бумагу и, следовательно, будет наблюдаться равномерность окраски оттисков различных букв с одинаковой графической площадью и одинаковая степень деформации бумаги; литерный рычаг под влиянием возвратной пружины после удара по валу беспрепятственно возвращается назад и в тексте исключаются раздвоенные оттиски. 1. Пишущие машины. Классификация, устройство
1. Пишущие машины. Классификация, устройство Признаки, характеризующие печатающий механизм пишущей машины:

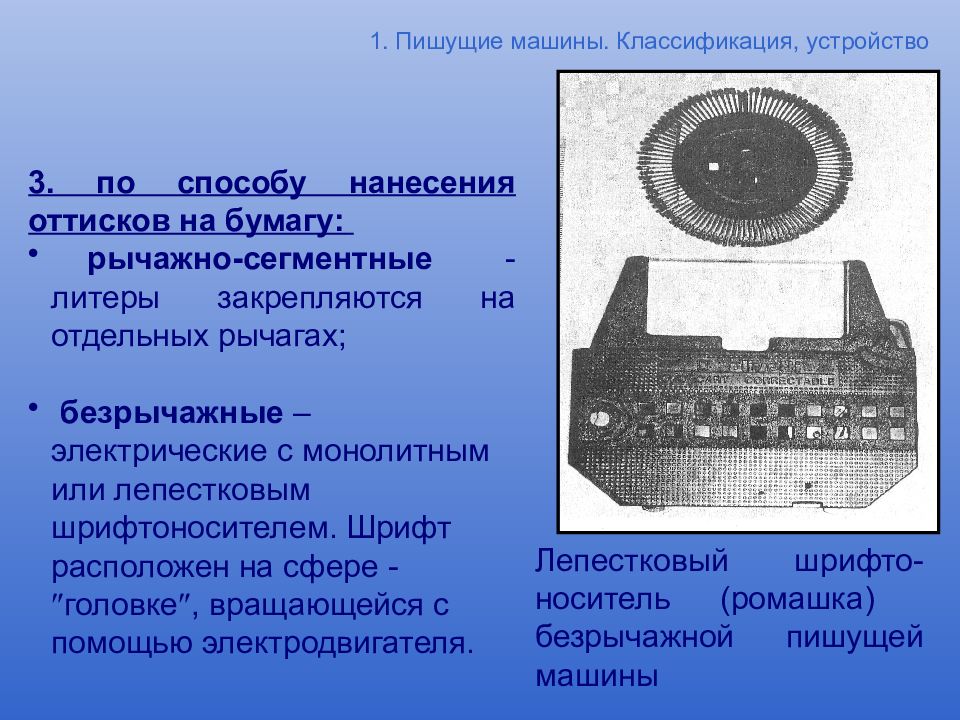

3. по способу нанесения оттисков на бумагу: рычажно-сегментные - литеры закрепляются на отдельных рычагах; безрычажные – электрические с монолитным или лепестковым шрифтоносителем. Шрифт расположен на сфере - головке , вращающейся с помощью электродвигателя. 1. Пишущие машины. Классификация, устройство Лепестковый шрифто- носитель (ромашка) безрычажной пишущей машины
1. Пишущие машины. Классификация, устройство Увеличенное изображение штриха знака, отпечатанного через карбоновую ленту на безрычажной пишущей машине. Просматриваются признаки: наличие рельефа; четкие границы; равномерное распределение красящего вещества; отсутствие ореолов вокруг штриха

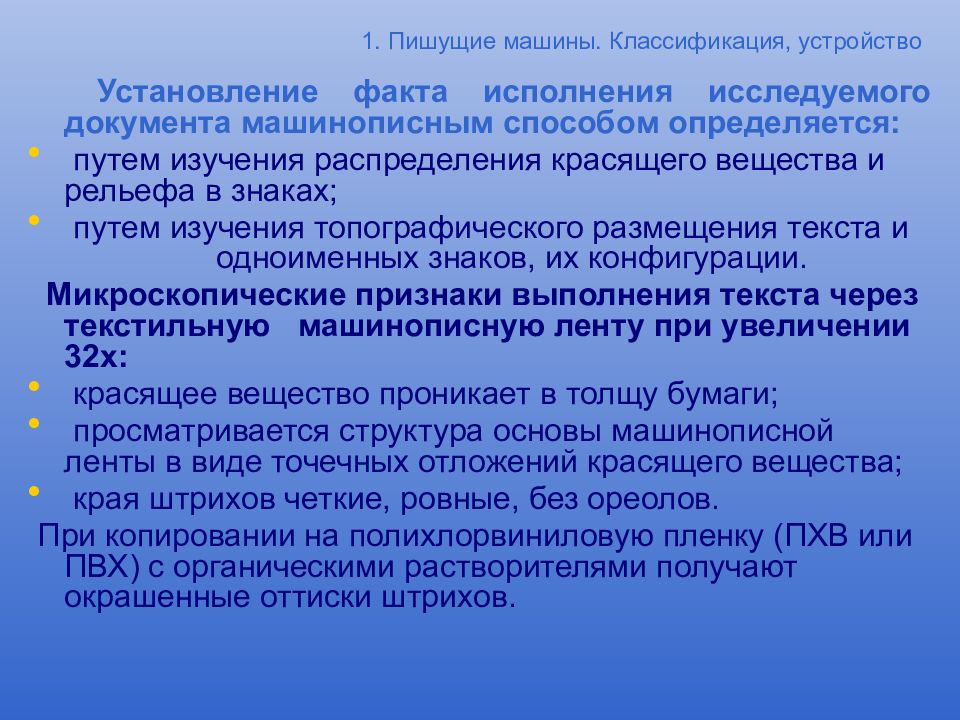

Установление факта исполнения исследуемого документа машинописным способом определяется: путем изучения распределения красящего вещества и рельефа в знаках; путем изучения топографического размещения текста и одноименных знаков, их конфигурации. Микроскопические признаки выполнения текста через текстильную машинописную ленту при увеличении 32х : красящее вещество проникает в толщу бумаги; просматривается структура основы машинописной ленты в виде точечных отложений красящего вещества; края штрихов четкие, ровные, без ореолов. При копировании на полихлорвиниловую пленку (ПХВ или ПВХ) с органическими растворителями получают окрашенные оттиски штрихов. 1. Пишущие машины. Классификация, устройство

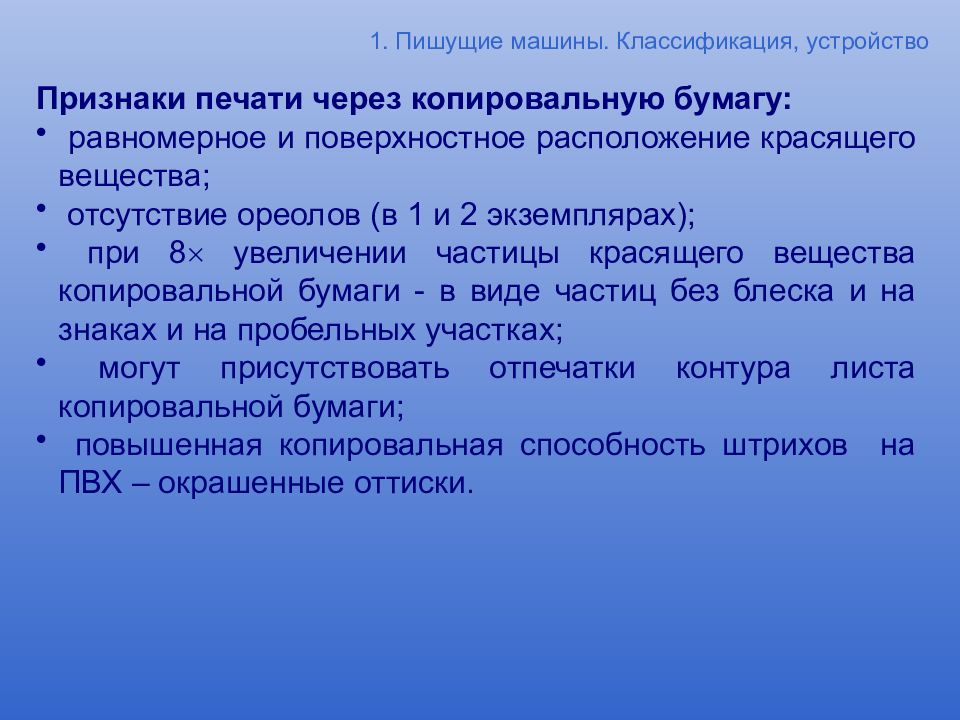

Признаки печати через копировальную бумагу: равномерное и поверхностное расположение красящего вещества; отсутствие ореолов (в 1 и 2 экземплярах); при 8 увеличении частицы красящего вещества копировальной бумаги - в виде частиц без блеска и на знаках и на пробельных участках; могут присутствовать отпечатки контура листа копировальной бумаги; повышенная копировальная способность штрихов на ПВХ – окрашенные оттиски. 1. Пишущие машины. Классификация, устройство

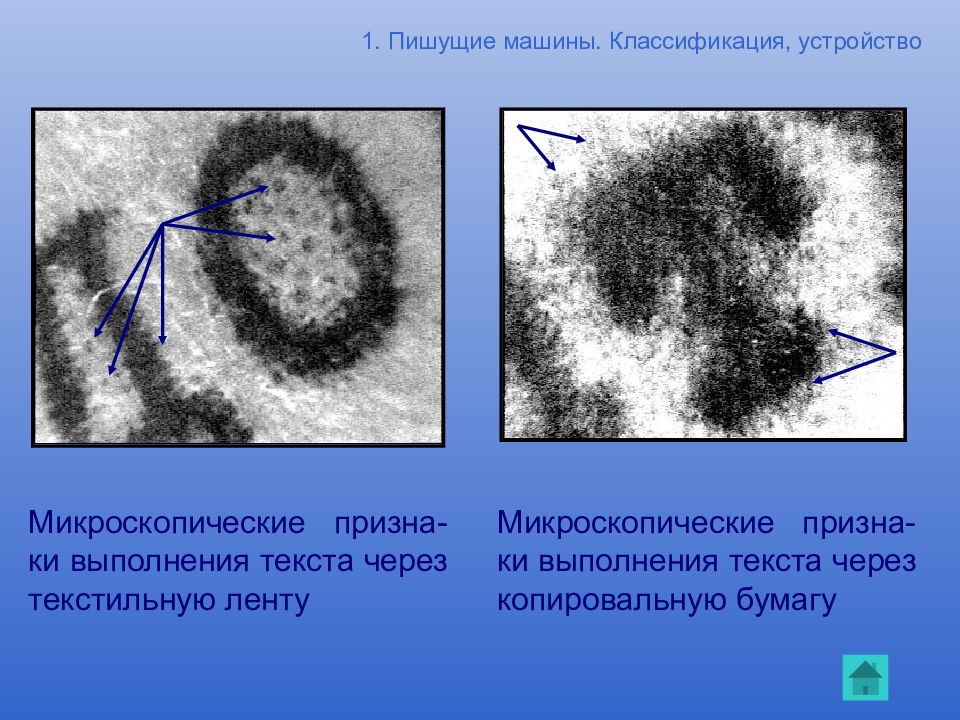

Микроскопические призна- ки выполнения текста через текстильную ленту Микроскопические призна- ки выполнения текста через копировальную бумагу 1. Пишущие машины. Классификация, устройство

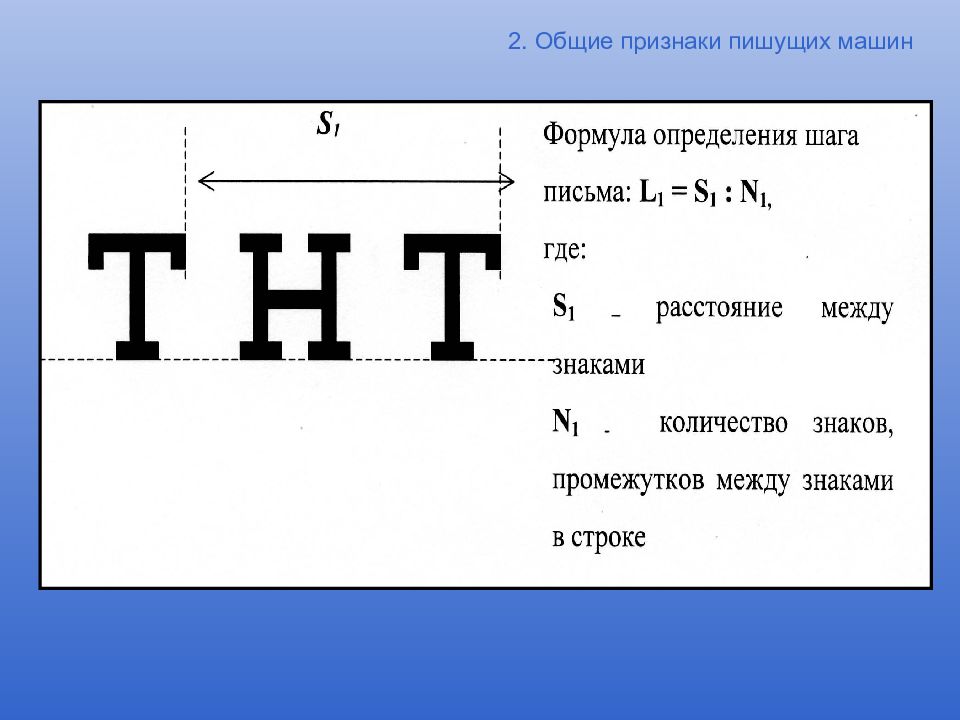

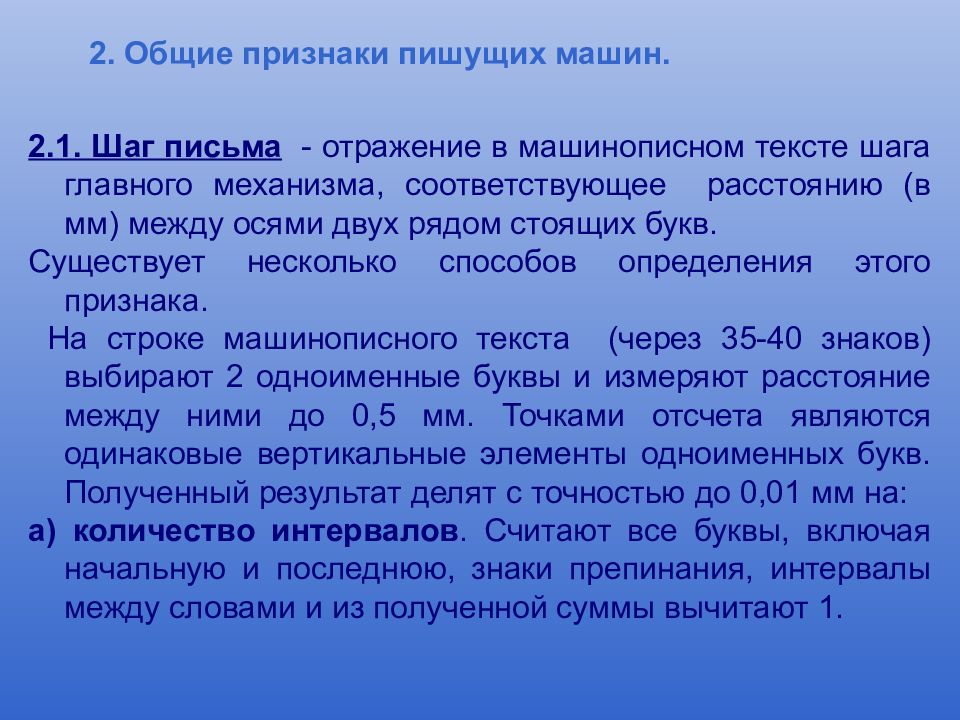

2. Общие признаки пишущих машин. 2.1. Шаг письма - отражение в машинописном тексте шага главного механизма, соответствующее расстоянию (в мм) между осями двух рядом стоящих букв. Существует несколько способов определения этого признака. На строке машинописного текста (через 35-40 знаков) выбирают 2 одноименные буквы и измеряют расстояние между ними до 0,5 мм. Точками отсчета являются одинаковые вертикальные элементы одноименных букв. Полученный результат делят с точностью до 0,01 мм на: а) количество интервалов. Считают все буквы, включая начальную и последнюю, знаки препинания, интервалы между словами и из полученной суммы вычитают 1.
или б) количество шагов (пробельных участков между буквами с учетом проставленных знаков препинания. Пробел между словами с учетом количества букв, которые входят в пробел). Например: 148 : 57 = 2,596 = 2,6. Эти изменения делаются на 3-5 участках текста (на разных его строках) и выводится среднеарифметическая величина. Таким образом, шаг письма 2,4 –3 мм (2.6; 2,8; 2,82мм) и у канцелярских и у портативных пишущих машин приблизительно одинаков. Т.е. шаг письма, как признак, позволяет выделить лишь группу машин, на которых мог быть напечатан исследуемый документ. Однако, несовпадение шага письма дает возможность исключить проверяемую п/м из числа исследуемых. 2. Общие признаки пишущих машин
2. Общие признаки пишущих машин
2.2. Интервалы между строками – это расстояние между основаниями оттисков одноименных букв в смежных строках. Величина постоянная: 4,25; 6,37; 8,5 мм. Для определения количества интервалов между строками устанавливают сколько букв по высоте вписывается в свободное пространство между строками: 1 – 1 интервал; 1-1.5 – 1,5 интервала; 2 - 2 интервала; 2-2,5 - 2,5 интервала. 2. Общие признаки пишущих машин

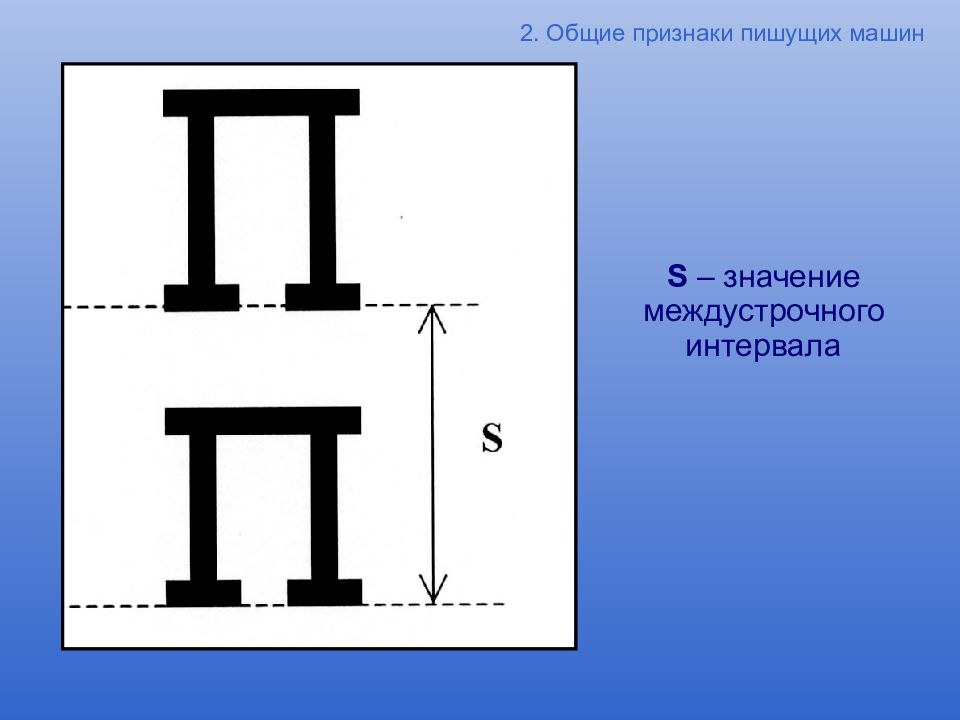

2. 3. Определение численного значения межстрочного интервала. 1. Измеряется расстояние между одноименными точками двух одинаковых букв, расположенных через несколько строк друг под другом с точностью до 0,1 мм – R, S, n, l : а) S R / n х l, где S – значение междустрочного интервала; R – расстояние между одноименными точками букв; n - количество пробелов между строками ; l – показатель интервального механизма, установленный при печати. Пример определения данного показателя: 34 / 4 х 2 = 4,25. б) R делится на количество одинарных интервалов между строками. 2. с помощью трафарета. 2. Общие признаки пишущих машин
2. Общие признаки пишущих машин S – значение междустрочного интервала

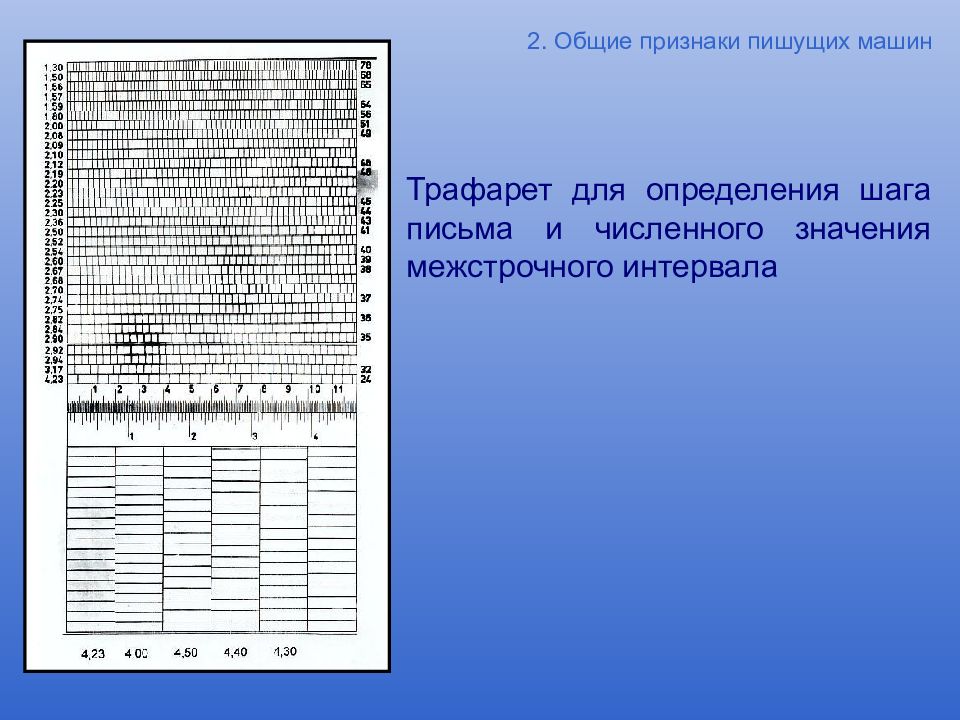

Трафарет для определения шага письма и численного значения межстрочного интервала 2. Общие признаки пишущих машин

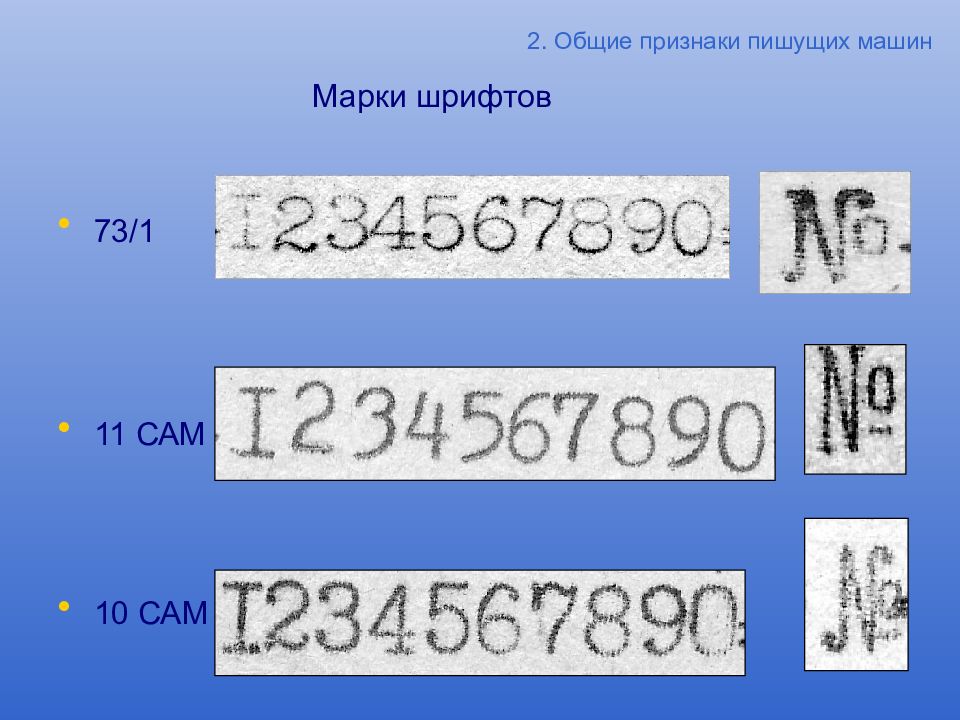

2.4. Марка шрифта Шрифт - комплект литер, которыми оборудована пишущая машина. По размерам шрифты делят на: крупные - высота 2,25 мм; средние - высота = 2,1 – 2,25 мм - канцелярские; мелкие - высота 2,1 мм - портативные машины. Измерение высоты шрифта в машинописных текстах производится между верхними и нижними границами штрихов. Ширина букв измеряется по вертикальным штрихам букв. Полученные данные сравнивают с размерами, характеризующими конкретную марку шрифта. 2. Общие признаки пишущих машин

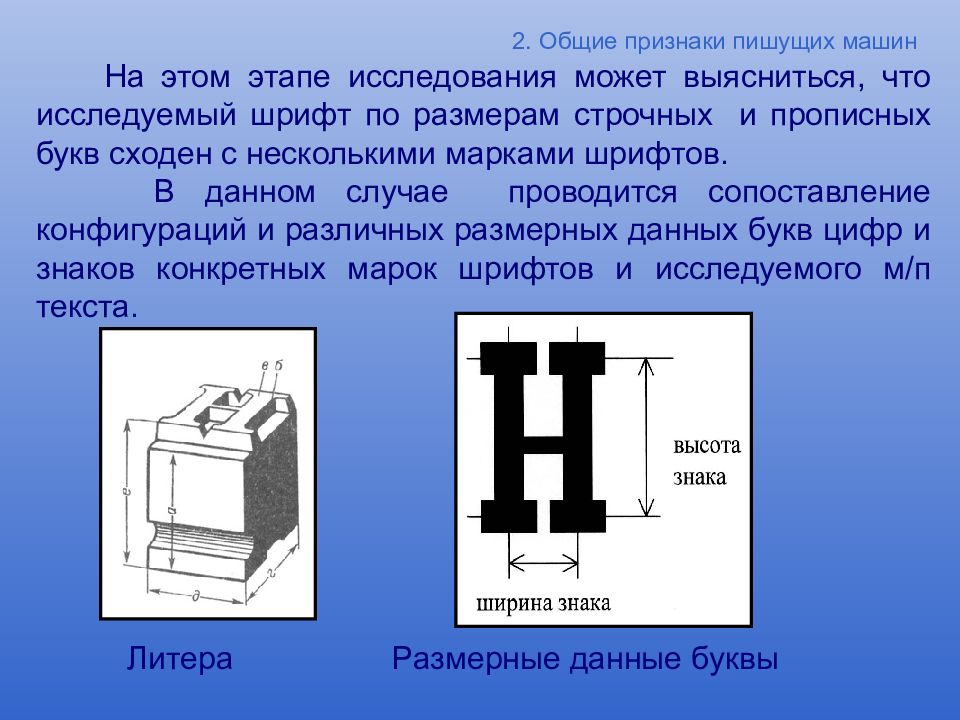

На этом этапе исследования может выясниться, что исследуемый шрифт по размерам строчных и прописных букв сходен с несколькими марками шрифтов. В данном случае проводится сопоставление конфигураций и различных размерных данных букв цифр и знаков конкретных марок шрифтов и исследуемого м/п текста. 2. Общие признаки пишущих машин Литера Размерные данные буквы
73/1 11 САМ 10 САМ 2. Общие признаки пишущих машин

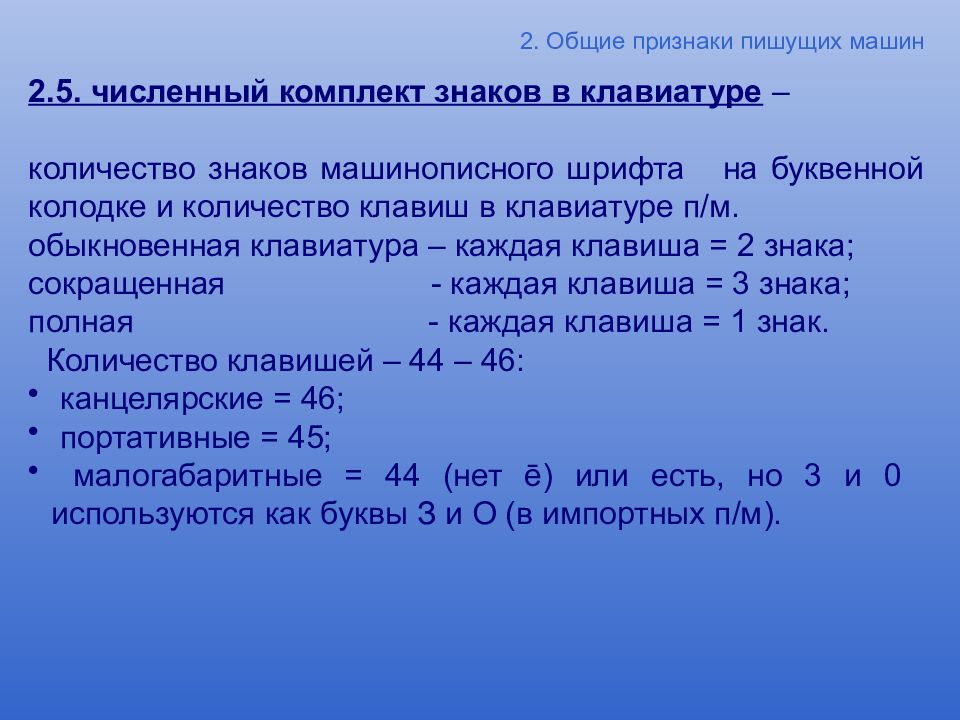

2.5. численный комплект знаков в клавиатуре – количество знаков машинописного шрифта на буквенной колодке и количество клавиш в клавиатуре п/м. обыкновенная клавиатура – каждая клавиша = 2 знака; сокращенная - каждая клавиша = 3 знака; полная - каждая клавиша = 1 знак. Количество клавишей – 44 – 46: канцелярские = 46; портативные = 45; малогабаритные = 44 (нет ē) или есть, но 3 и 0 используются как буквы З и О (в импортных п/м). 2. Общие признаки пишущих машин

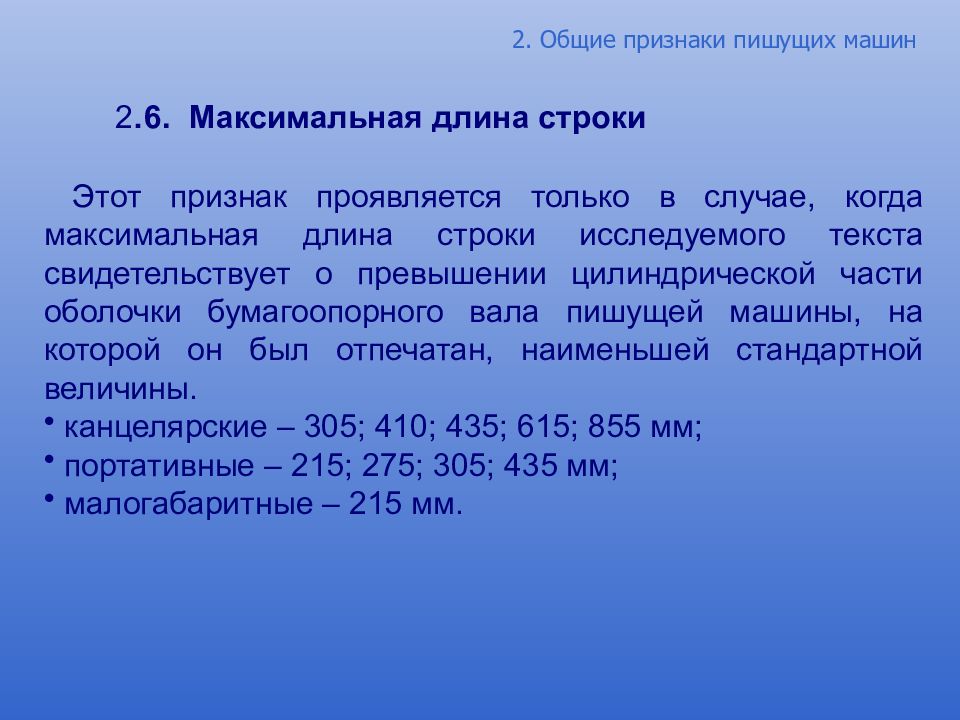

2. 6. Максимальная длина строки Этот признак проявляется только в случае, когда максимальная длина строки исследуемого текста свидетельствует о превышении цилиндрической части оболочки бумагоопорного вала пишущей машины, на которой он был отпечатан, наименьшей стандартной величины. канцелярские – 305; 410; 435; 615; 855 мм; портативные – 215; 275; 305; 435 мм; малогабаритные – 215 мм. 2. Общие признаки пишущих машин
По общим признакам определяются: класс тип вид пишущей машины рычажно-сегмент- механические канцелярские ные или безрычаж или электро- портативные ные механические Сопоставлением общих признаков со справочными данными можно установить марку-модель пишущей машины. Марка пишущей машины – указывает конкретный завод-изготовитель, например, Украина, Башкирия, Олимпия. Модель пишущей машины – совершенствование ее конструкции. Обозначается цифрами: 1, 2 … 2. Общие признаки пишущих машин
3. Частные признаки механизма и шрифта пишущей машины. Отображающиеся в машинописном тексте частные признаки конкретной пишущей машины (п/м) подразделяются на 2 группы. 1 группа – частные признаки механизмов пишущих машин: смещение оттисков отдельных знаков текста по горизонтали и вертикали; наклон оттисков печатных знаков вправо и влево; произвольные или чередующиеся пропуски шага письма при печатании; неравномерность пропечатывания букв и цифр; непараллельность (искривление) строк; несовпадение линий основания строчных и прописных букв;

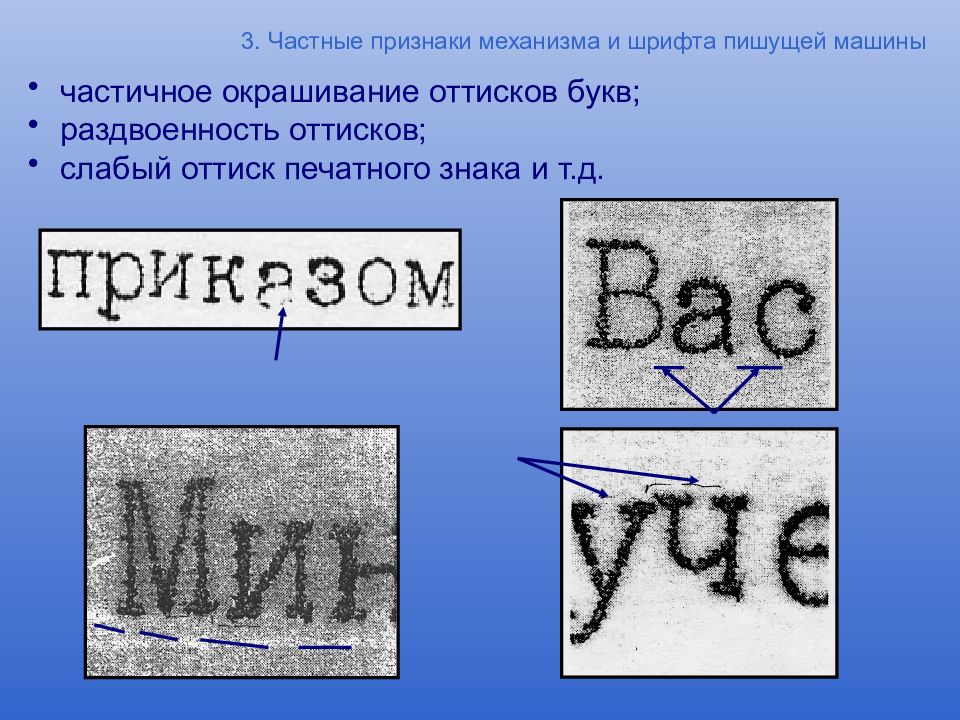

частичное окрашивание оттисков букв; раздвоенность оттисков; слабый оттиск печатного знака и т.д. 3. Частные признаки механизма и шрифта пишущей машины

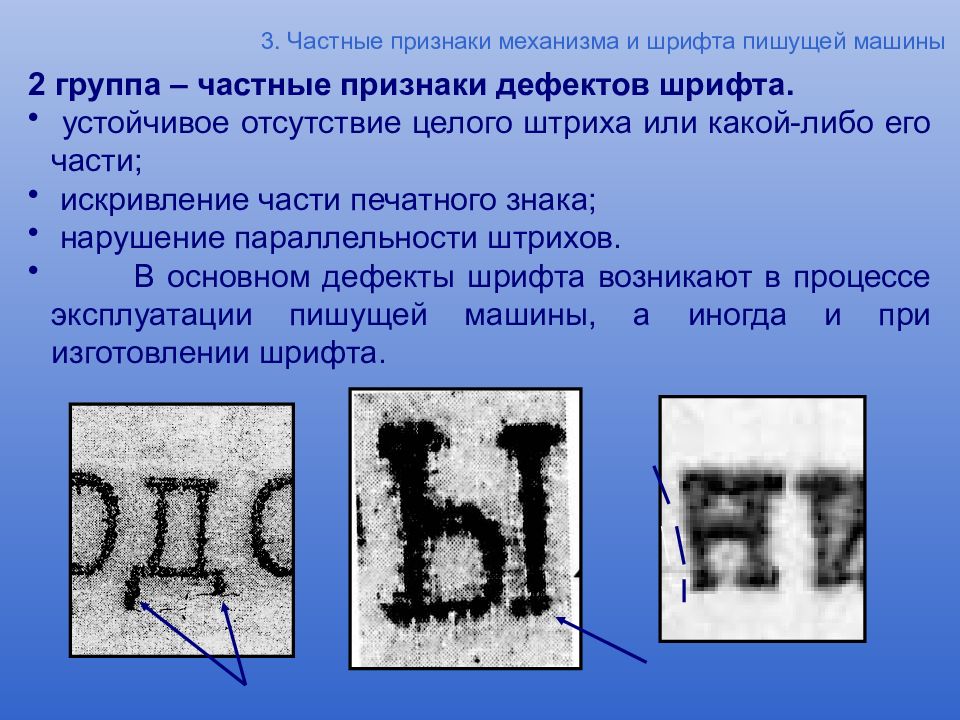

2 группа – частные признаки дефектов шрифта. устойчивое отсутствие целого штриха или какой-либо его части; искривление части печатного знака; нарушение параллельности штрихов. В основном дефекты шрифта возникают в процессе эксплуатации пишущей машины, а иногда и при изготовлении шрифта. 3. Частные признаки механизма и шрифта пишущей машины
Критерием оценки признаков служит их повторяемость в напечатанном тексте. Частные признаки отличаются устойчивостью. На основе данных о частоте встречаемости решается вопрос об идентификационном значении каждого признака и всей их совокупности. Относительная частота встречаемости признака определяется отношени ем количества текстов, в которых он наблюдается (а) ко всему количеству изучаемых машинописных текстов (б), т.е. а : б. Известно, что идентификационное значение признака тем выше, чем реже он встречается. Чем больше выявлено идентификационных признаков и чем меньше вероятность повторения каждого из них, тем меньше вероятность повторения комплекса аналогичных признаков при работе на какой-либо другой пишущей машине. Признак должен встретиться в тексте больше 2-3 раз. При меньшем количестве он может быть случайным. 3. Частные признаки механизма и шрифта пишущей машины

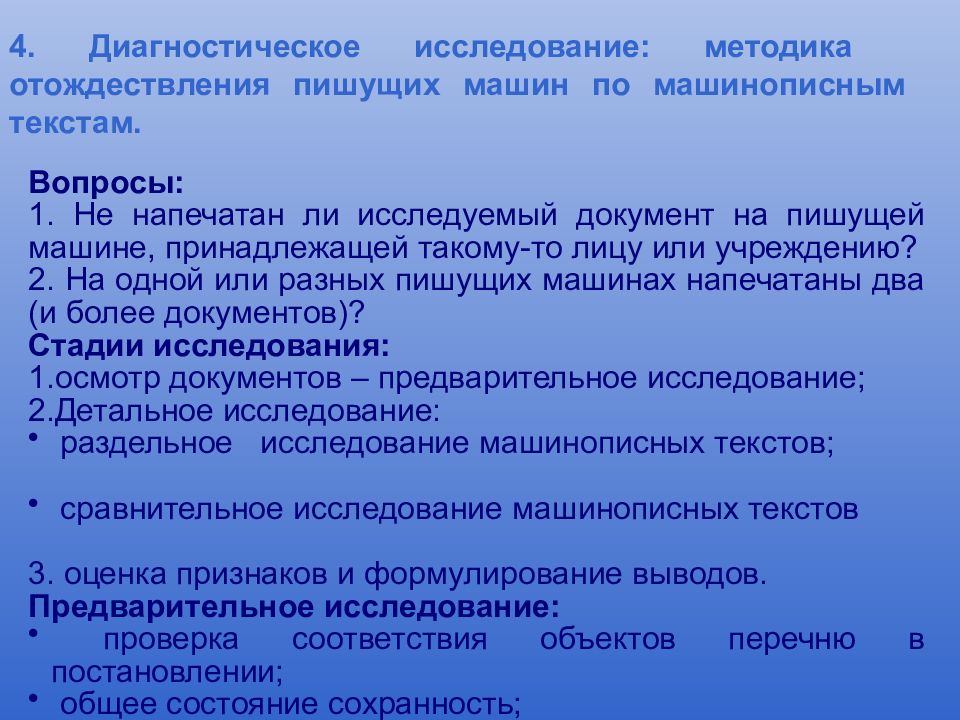

4. Диагностическое исследование: методика отождествления пишущих машин по машинописным текстам. Вопросы: 1. Не напечатан ли исследуемый документ на пишущей машине, принадлежащей такому-то лицу или учреждению? 2. На одной или разных пишущих машинах напечатаны два (и более документов)? Стадии исследования: 1.осмотр документов – предварительное исследование; 2.Детальное исследование: раздельное исследование машинописных текстов; сравнительное исследование машинописных текстов 3. оценка признаков и формулирование выводов. Предварительное исследование: проверка соответствия объектов перечню в постановлении; общее состояние сохранность; качество образцов;
Фиксация всех данных об исследуемом документе: бумага, размеры, наличие складок и повреждений, цвет машинописной ленты, какие имеются рукописные записи. Детальное исследование. А. Раздельное исследование можно начать как с исследуемого документа (если их несколько), так и и с образцов (если исследуемый документ один). Изучение общих признаков: шаг письма, одинарный междустрочный интервал, высота и ширина букв, выявление особенностей графического рисунка букв и цифр. Предварительное сравнение общих признаков, если они существенно различаются между собой – по размерам, характеризующим печатающий механизм, - по размерам, характеризующим шрифт. Вывод, отрицающий тождество, может быть сделан и без анализа частных признаков. 4. Диагностическое исследование

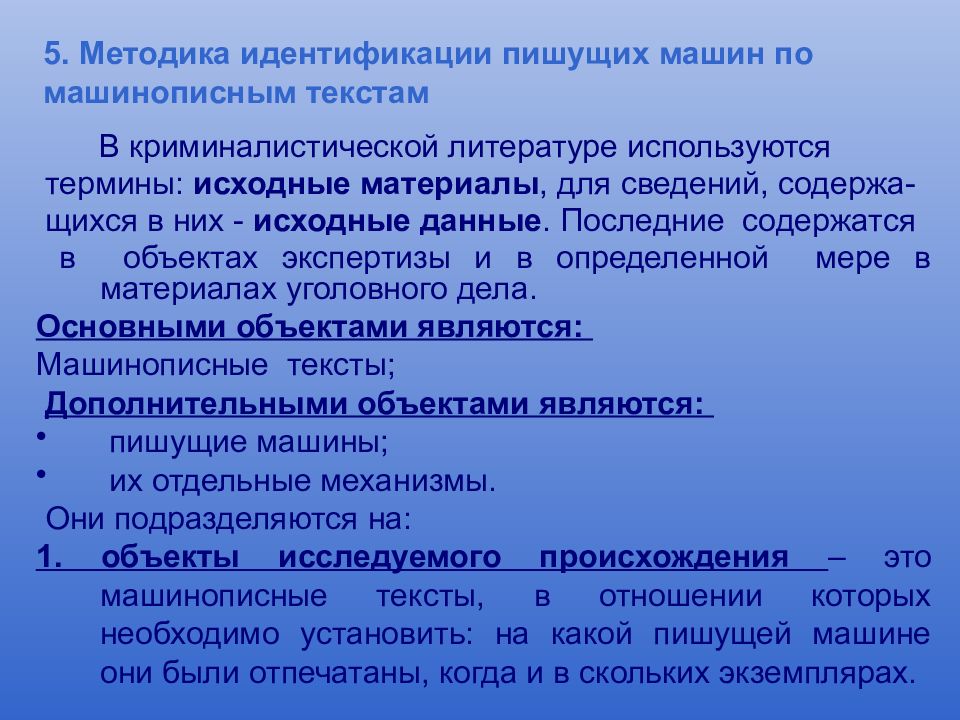

В криминалистической литературе используются термины: исходные материалы, для сведений, содержа- щихся в них - исходные данные. Последние содержатся в объектах экспертизы и в определенной мере в материалах уголовного дела. Основными объектами являются: Машинописные тексты; Дополнительными объектами являются: пишущие машины; их отдельные механизмы. Они подразделяются на: 1. объекты исследуемого происхождения – это машинописные тексты, в отношении которых необходимо установить: на какой пишущей машине они были отпечатаны, когда и в скольких экземплярах. 5. Методика идентификации пишущих машин по машинописным текстам

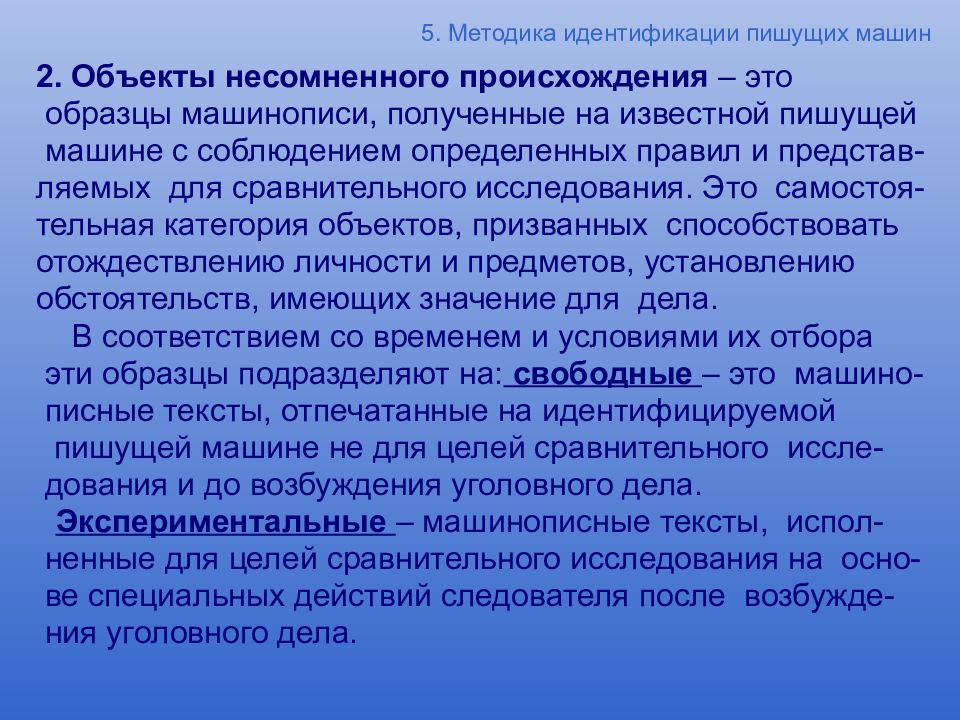

2. Объекты несомненного происхождения – это образцы машинописи, полученные на известной пишущей машине с соблюдением определенных правил и представ- ляемых для сравнительного исследования. Это самостоя- тельная категория объектов, призванных способствовать отождествлению личности и предметов, установлению обстоятельств, имеющих значение для дела. В соответствием со временем и условиями их отбора эти образцы подразделяют на: свободные – это машино- писные тексты, отпечатанные на идентифицируемой пишущей машине не для целей сравнительного иссле- дования и до возбуждения уголовного дела. Экспериментальные – машинописные тексты, испол- ненные для целей сравнительного исследования на осно- ве специальных действий следователя после возбужде- ния уголовного дела. 5. Методика идентификации пишущих машин

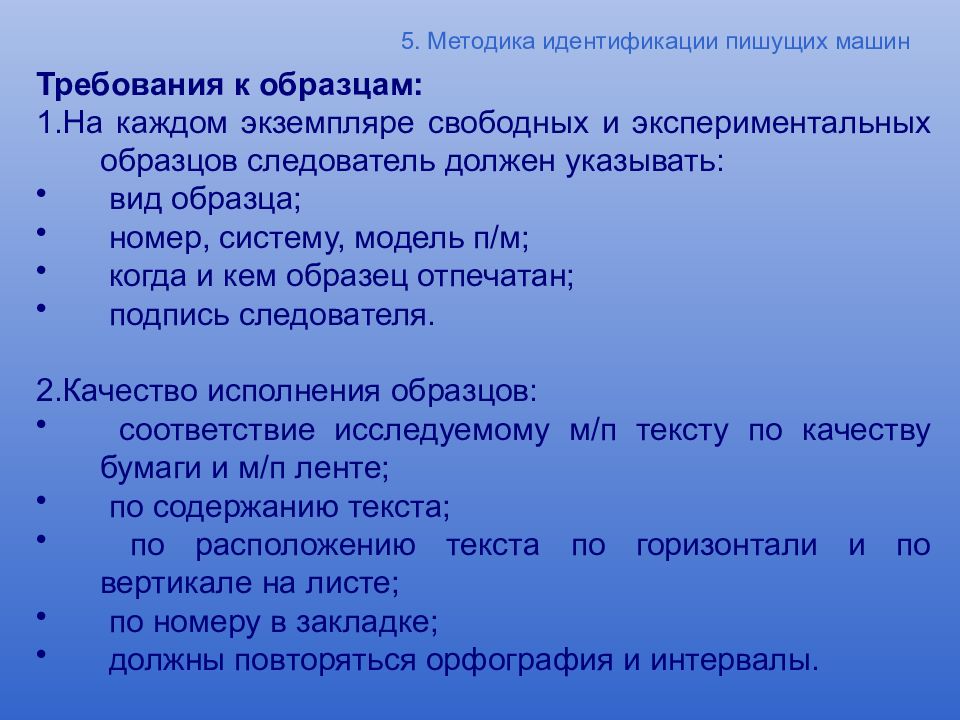

Требования к образцам: 1.На каждом экземпляре свободных и экспериментальных образцов следователь должен указывать: вид образца; номер, систему, модель п/м; когда и кем образец отпечатан; подпись следователя. 2.Качество исполнения образцов: соответствие исследуемому м/п тексту по качеству бумаги и м/п ленте; по содержанию текста; по расположению текста по горизонтали и по вертикале на листе; по номеру в закладке; должны повторяться орфография и интервалы. 5. Методика идентификации пишущих машин

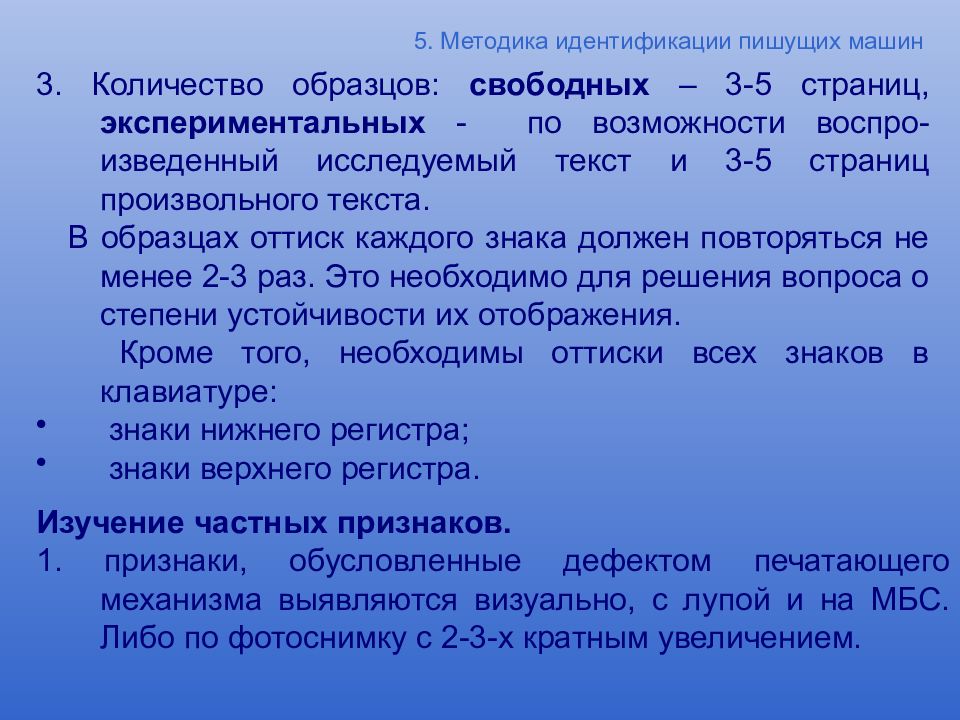

3. Количество образцов: свободных – 3-5 страниц, экспериментальных - по возможности воспро- изведенный исследуемый текст и 3-5 страниц произвольного текста. В образцах оттиск каждого знака должен повторяться не менее 2-3 раз. Это необходимо для решения вопроса о степени устойчивости их отображения. Кроме того, необходимы оттиски всех знаков в клавиатуре: знаки нижнего регистра; знаки верхнего регистра. Изучение частных признаков. 1. признаки, обусловленные дефектом печатающего механизма выявляются визуально, с лупой и на МБС. Либо по фотоснимку с 2-3-х кратным увеличением. 5. Методика идентификации пишущих машин

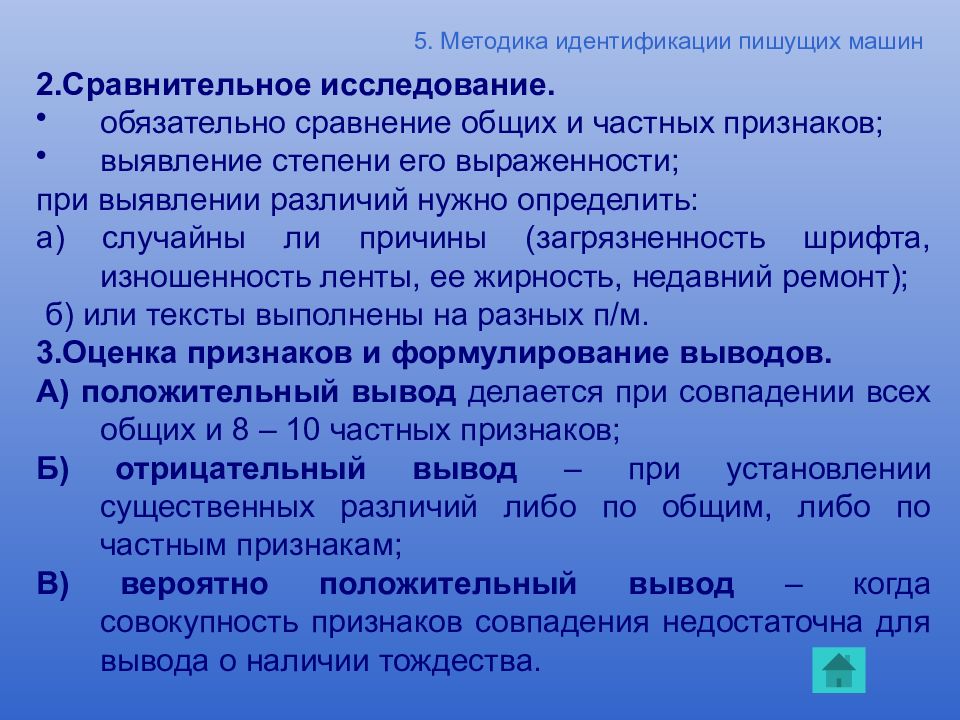

2.Сравнительное исследование. обязательно сравнение общих и частных признаков; выявление степени его выраженности; при выявлении различий нужно определить: а) случайны ли причины (загрязненность шрифта, изношенность ленты, ее жирность, недавний ремонт); б) или тексты выполнены на разных п/м. 3.Оценка признаков и формулирование выводов. А) положительный вывод делается при совпадении всех общих и 8 – 10 частных признаков; Б) отрицательный вывод – при установлении существенных различий либо по общим, либо по частным признакам; В) вероятно положительный вывод – когда совокупность признаков совпадения недостаточна для вывода о наличии тождества. 5. Методика идентификации пишущих машин

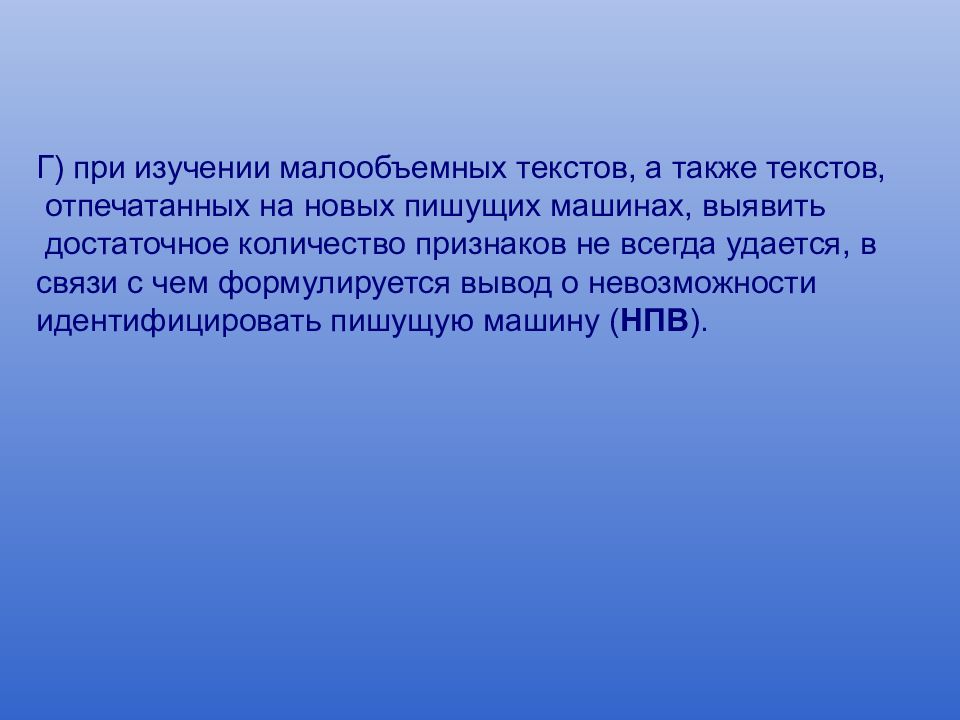

Г) при изучении малообъемных текстов, а также текстов, отпечатанных на новых пишущих машинах, выявить достаточное количество признаков не всегда удается, в связи с чем формулируется вывод о невозможности идентифицировать пишущую машину ( НПВ ).

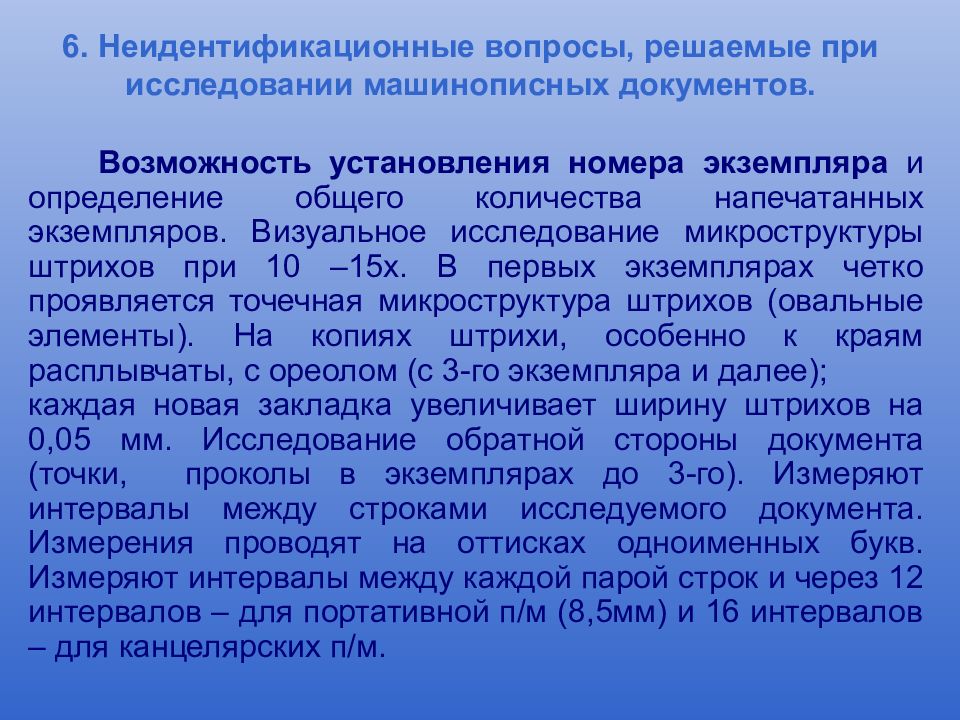

6. Неидентификационные вопросы, решаемые при исследовании машинописных документов. Возможность установления номера экземпляра и определение общего количества напечатанных экземпляров. Визуальное исследование микроструктуры штрихов при 10 –15х. В первых экземплярах четко проявляется точечная микроструктура штрихов (овальные элементы). На копиях штрихи, особенно к краям расплывчаты, с ореолом (с 3-го экземпляра и далее); каждая новая закладка увеличивает ширину штрихов на 0,05 мм. Исследование обратной стороны документа (точки, проколы в экземплярах до 3-го). Измеряют интервалы между строками исследуемого документа. Измерения проводят на оттисках одноименных букв. Измеряют интервалы между каждой парой строк и через 12 интервалов – для портативной п/м (8,5мм) и 16 интервалов – для канцелярских п/м.
1. различие в интенсив- ности окрашивания штрихов; 2. несовпадение линии строк и верти- кальных осей букв основного и допеча- танного текстов; 3. наличие слабых оттисков пробных знаков или сдвоен- ное изображение точки или последней буквы; 4. различие в общих и частных признаках. 6.Неидентификационные вопросы, решаемые при исследовании машинописных документов

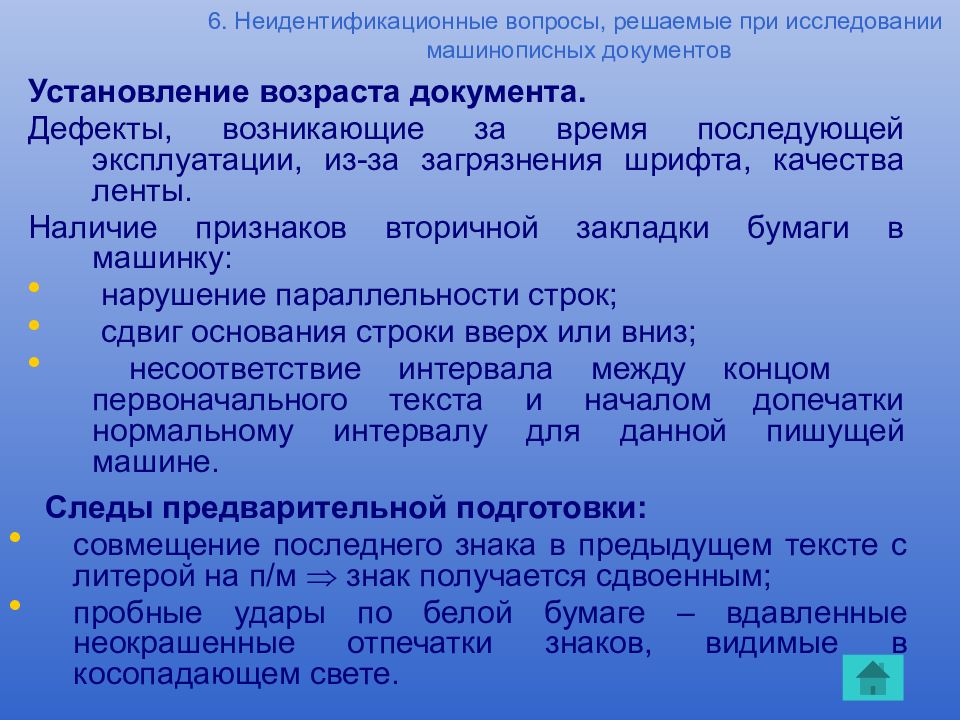

Установление возраста документа. Дефекты, возникающие за время последующей эксплуатации, из-за загрязнения шрифта, качества ленты. Наличие признаков вторичной закладки бумаги в машинку: нарушение параллельности строк; сдвиг основания строки вверх или вниз; несоответствие интервала между концом первоначального текста и началом допечатки нормальному интервалу для данной пишущей машине. Следы предварительной подготовки: совмещение последнего знака в предыдущем тексте с литерой на п/м знак получается сдвоенным; пробные удары по белой бумаге – вдавленные неокрашенные отпечатки знаков, видимые в косопадающем свете. 6. Неидентификационные вопросы, решаемые при исследовании машинописных документов

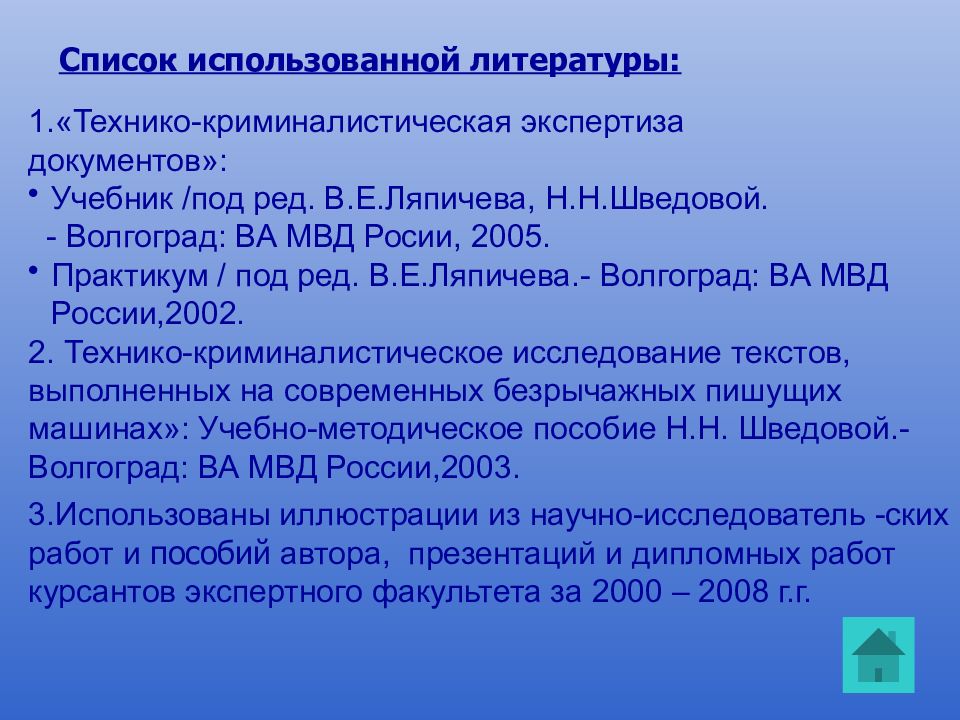

1.«Технико-криминалистическая экспертиза документов»: Учебник /под ред. В.Е.Ляпичева, Н.Н.Шведовой. - Волгоград: ВА МВД Росии, 2005. Практикум / под ред. В.Е.Ляпичева.- Волгоград: ВА МВД России,2002. 2. Технико-криминалистическое исследование текстов, выполненных на современных безрычажных пишущих машинах»: Учебно-методическое пособие Н.Н. Шведовой.- Волгоград: ВА МВД России,2003. 3.Использованы иллюстрации из научно-исследователь -ских работ и пособий автора, презентаций и дипломных работ курсантов экспертного факультета за 2000 – 2008 г.г.
