Лапин Максим Айзатуллова Алина Скрипченко Мария Фадюшин Григорий
Привет, ребята! Меня зовут Даша путешественница! А это мой друг Башмачок. Мы очень любим путешествовать и сегодня хотим пригласить вас на экскурсию по градирням!
Общие сведения о сооружении Градирни с металлическим каркасом – это инновационный проект, направленный на создание устойчивых и эффективных систем охлаждения для промышленных объектов. В настоящее время градирни большой производительности применяются в системах оборотного водоснабжения для охлаждения теплообменных аппаратов, в частности, на ТЭС и АЭС
История появления Первая гиперболоидная градирня была построена в 1918 году в Нидерландах по проекту профессора машиностроения Фредерика ван Итерсона. Он запатентовал своё изобретение, которое обеспечивало большую площадь теплообмена и устойчивость к ветровым нагрузкам.

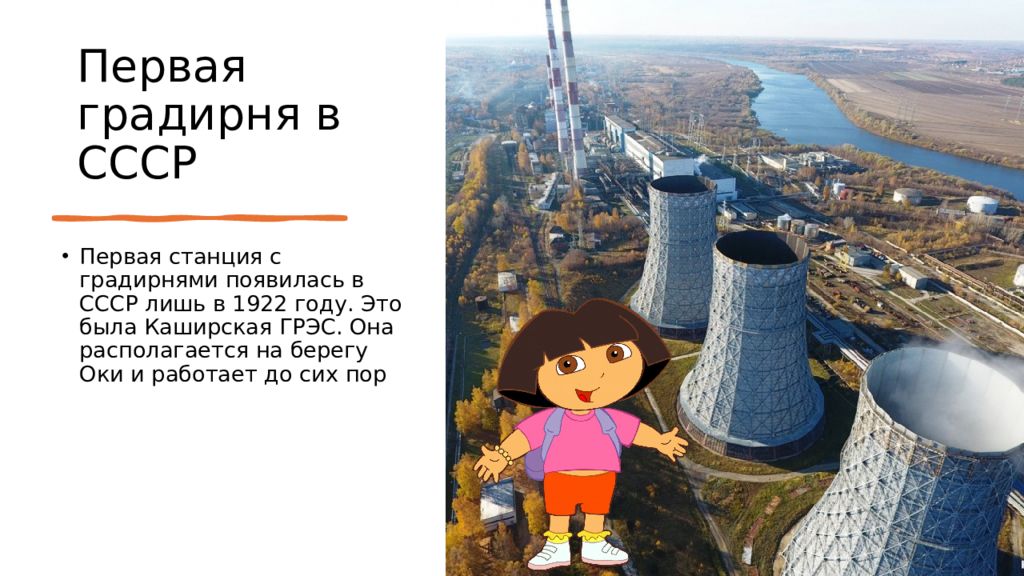

Первая градирня в СССР Первая станция с градирнями появилась в СССР лишь в 1922 году. Это была Каширская ГРЭС. Она располагается на берегу Оки и работает до сих пор

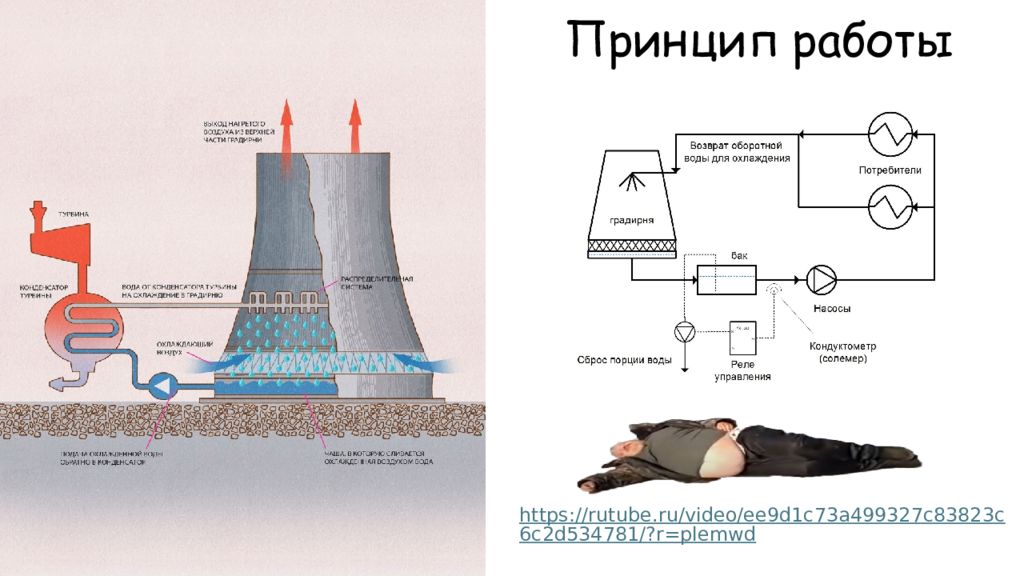

А как же работают эти градирни?
https://rutube.ru/video/ee9d1c73a499327c83823c6c2d534781/?r=plemwd

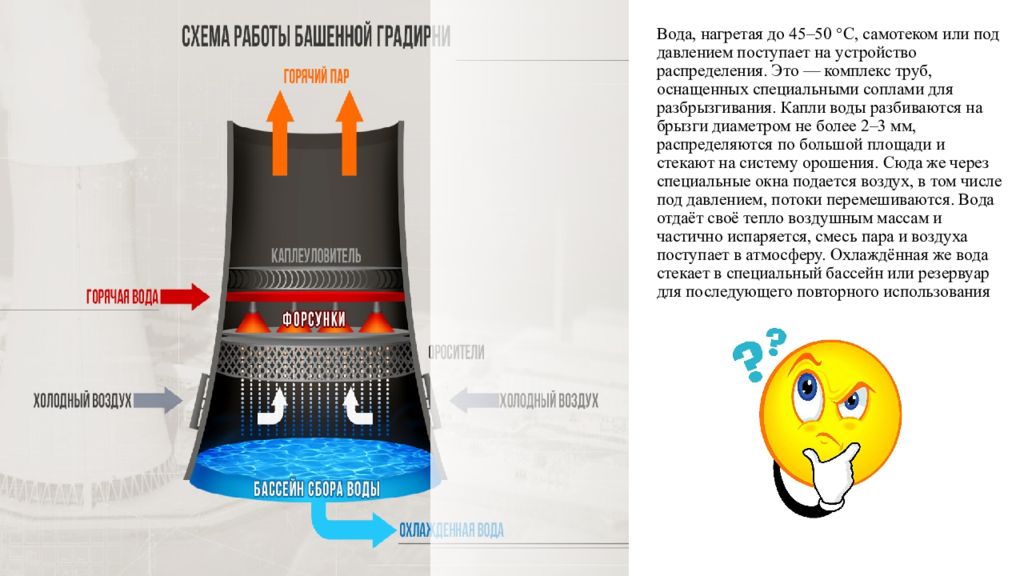

В ода, нагретая до 45–50 °С, самотеком или под давлением поступает на устройство распределения. Это — комплекс труб, оснащенных специальными соплами для разбрызгивания. Капли воды разбиваются на брызги диаметром не более 2–3 мм, распределяются по большой площади и стекают на систему орошения. Сюда же через специальные окна подается воздух, в том числе под давлением, потоки перемешиваются. Вода отдаёт своё тепло воздушным массам и частично испаряется, смесь пара и воздуха поступает в атмосферу. Охлаждённая же вода стекает в специальный бассейн или резервуар для последующего повторного использования

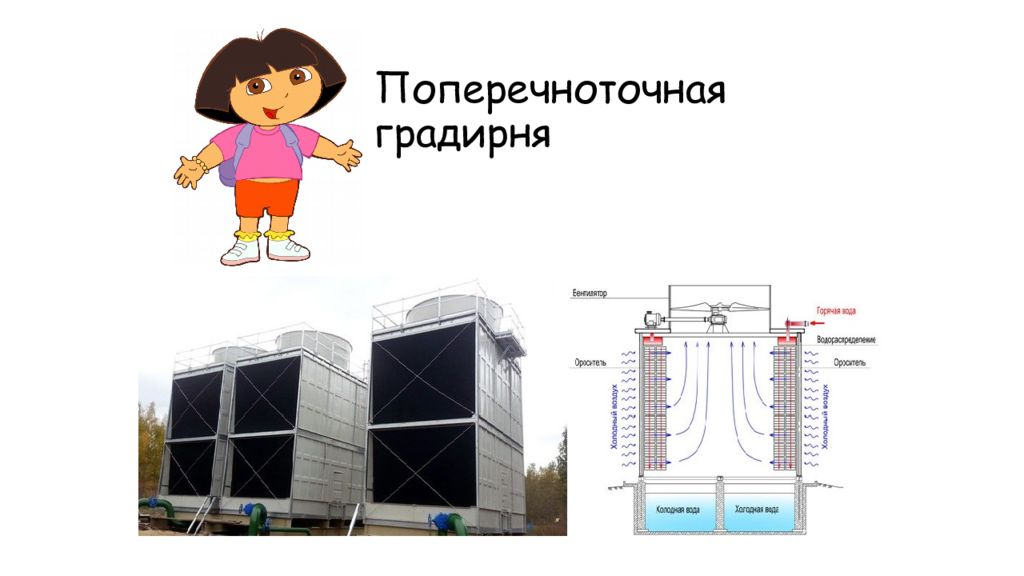

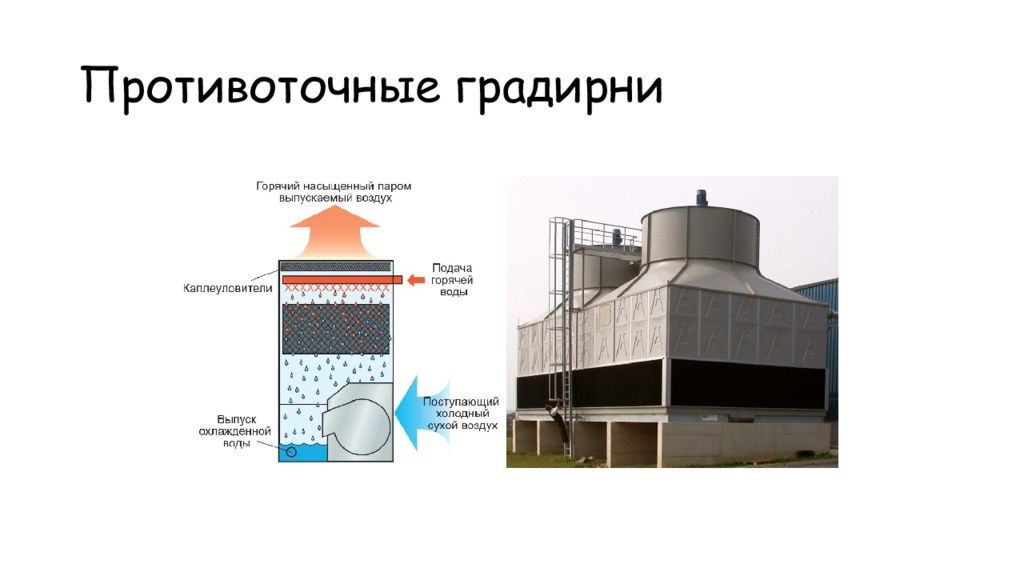

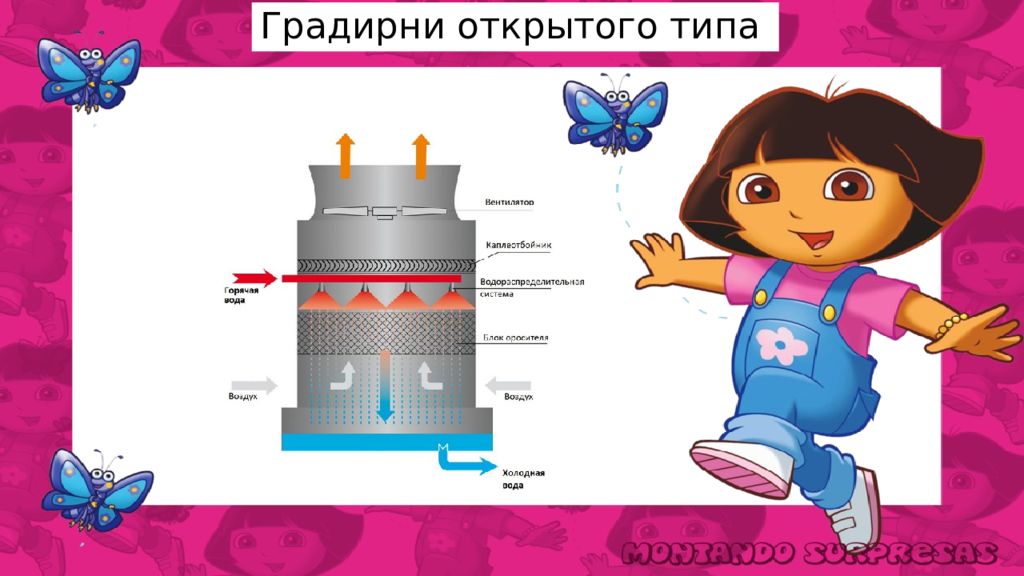

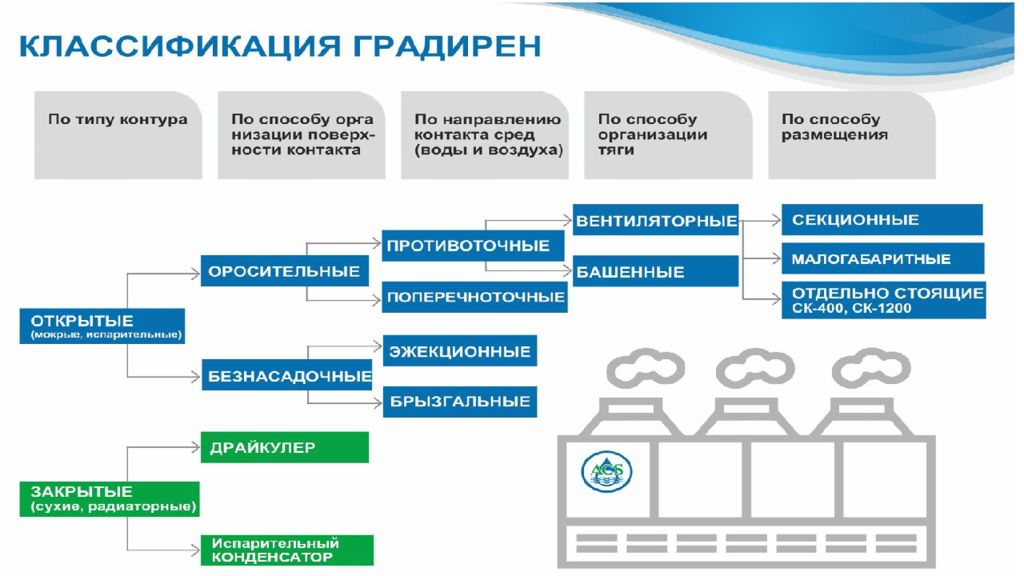

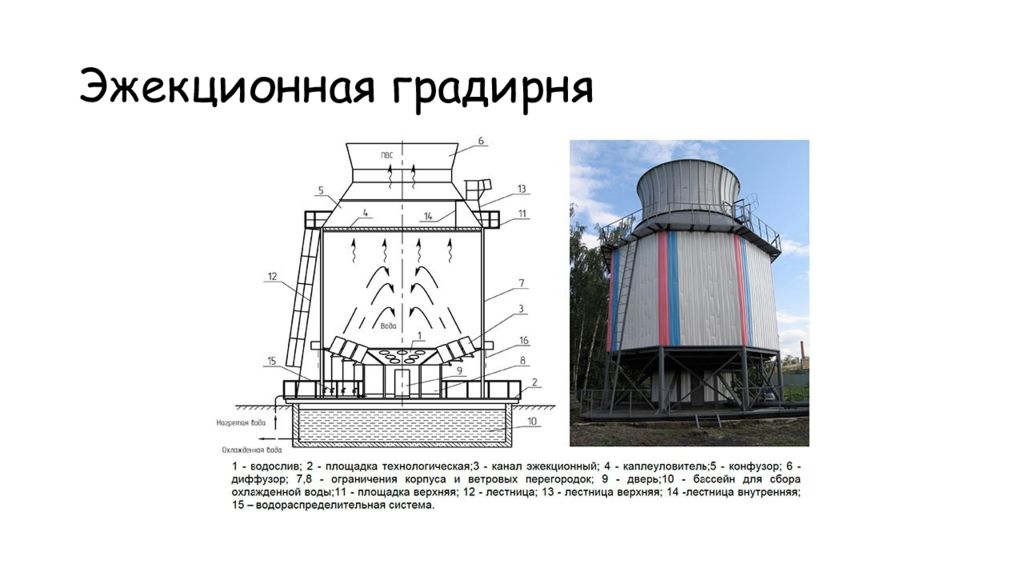

Конечно, Башмачок! А еще бывают поперечноточные, противоточные и эжекционные градирни. Давай посмотрим на них !
Даша, а теперь, когда мы знаем разновидности градирен, мы сможем спроектировать свою? Конечно, сможем, когда подрастем! Но нужно обязательно учитывать ряд условий…

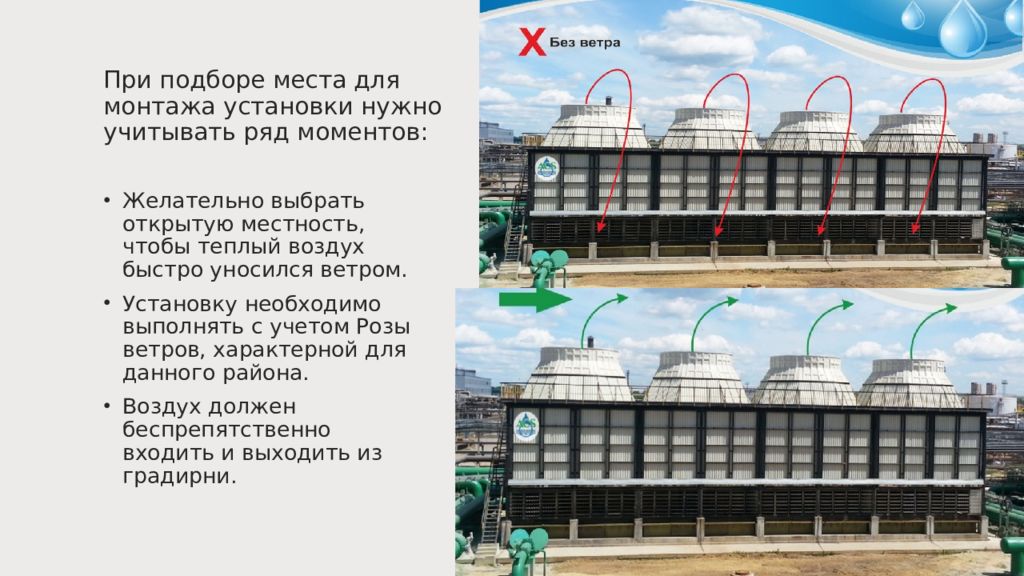

Желательно выбрать открытую местность, чтобы теплый воздух быстро уносился ветром. Установку необходимо выполнять с учетом Розы ветров, характерной для данного района. Воздух должен беспрепятственно входить и выходить из градирни.

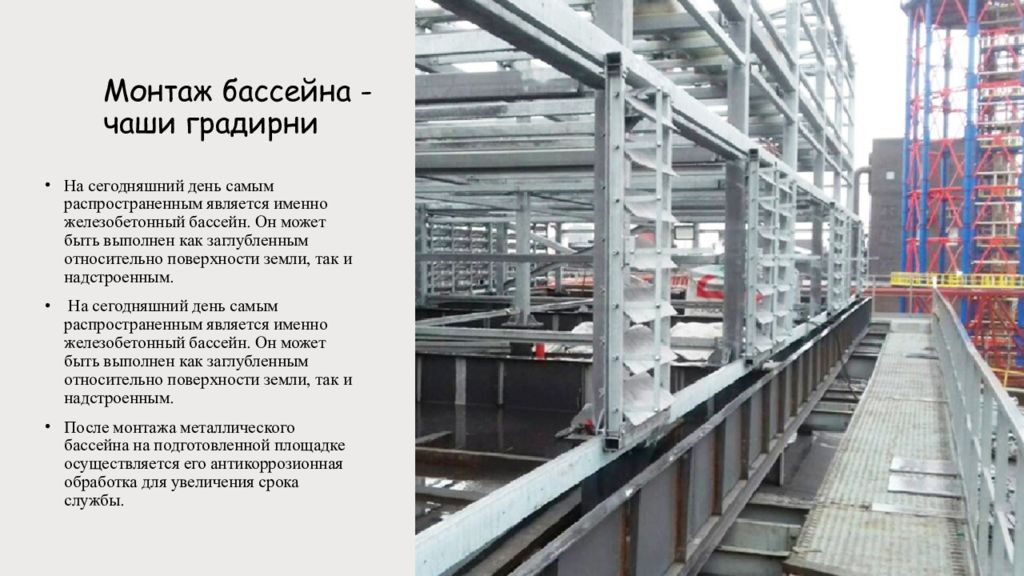

На сегодняшний день самым распространенным является именно железобетонный бассейн. Он может быть выполнен как заглубленным относительно поверхности земли, так и надстроенным. На сегодняшний день самым распространенным является именно железобетонный бассейн. Он может быть выполнен как заглубленным относительно поверхности земли, так и надстроенным. После монтажа металлического бассейна на подготовленной площадке осуществляется его антикоррозионная обработка для увеличения срока службы.

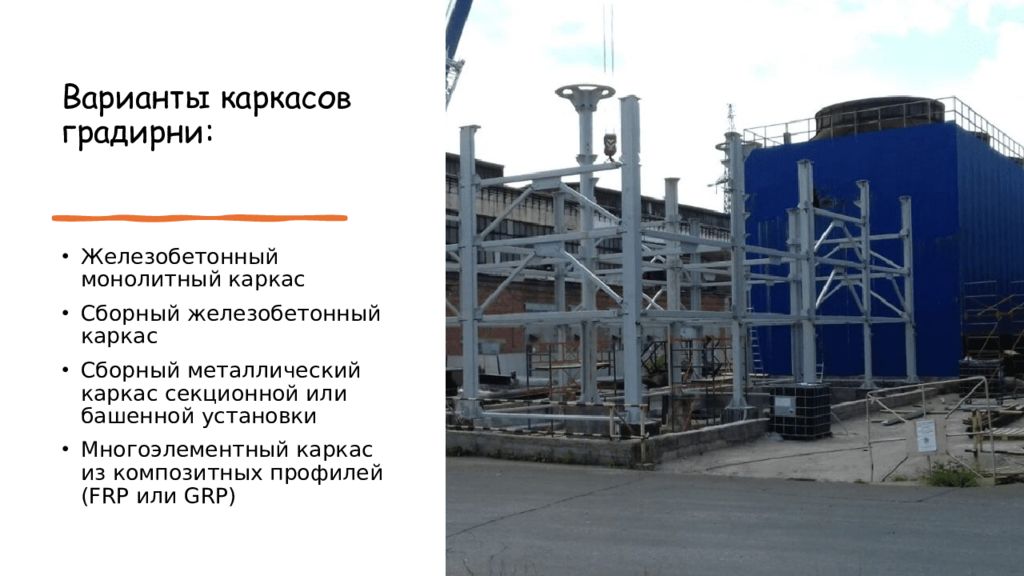

Железобетонный монолитный каркас Сборный железобетонный каркас Сборный металлический каркас секционной или башенной установки Многоэлементный каркас из композитных профилей (FRP или GRP)

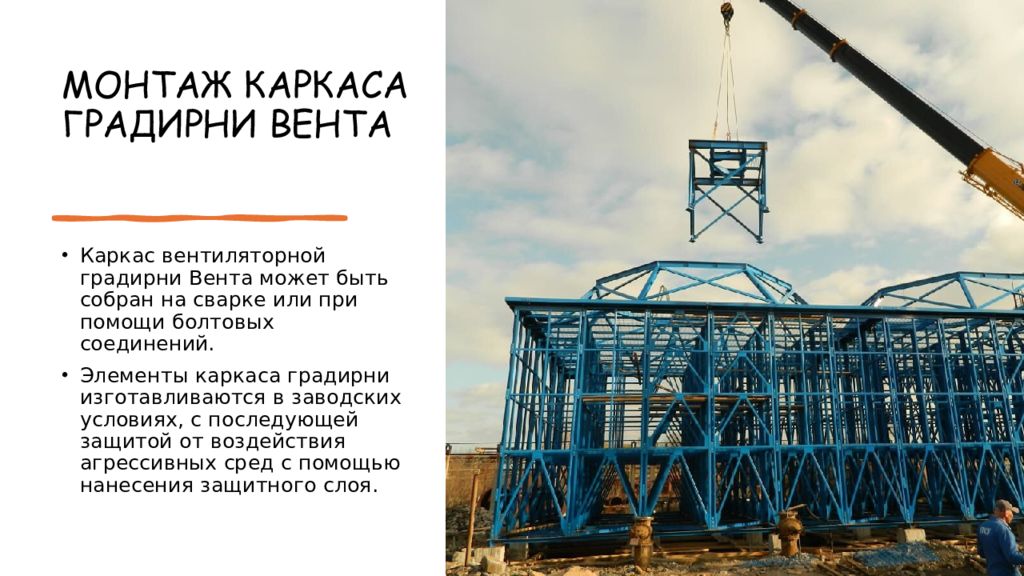

Каркас вентиляторной градирни Вента может быть собран на сварке или при помощи болтовых соединений. Элементы каркаса градирни изготавливаются в заводских условиях, с последующей защитой от воздействия агрессивных сред с помощью нанесения защитного слоя.

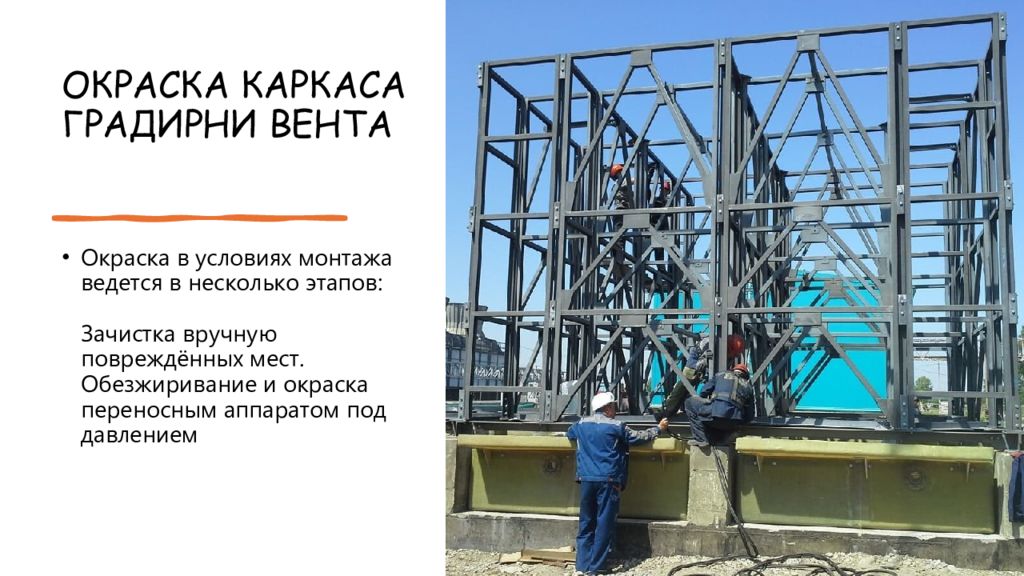

Окраска в условиях монтажа ведется в несколько этапов: Зачистка вручную повреждённых мест. Обезжиривание и окраска переносным аппаратом под давлением
Монтаж водораспределительной системы и подводка воды. Есть два типа технических решений разводки воды в градирне: Первый тип: кольцевая замкнутая. Второй тип: гребенчатая, не замкнутая.

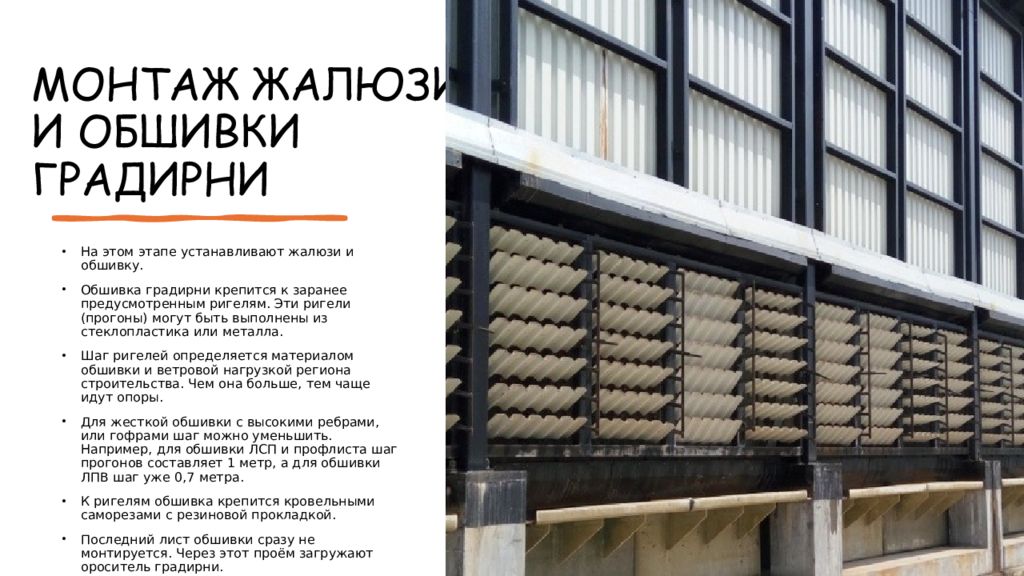

На этом этапе устанавливают жалюзи и обшивку. Обшивка градирни крепится к заранее предусмотренным ригелям. Эти ригели (прогоны) могут быть выполнены из стеклопластика или металла. Шаг ригелей определяется материалом обшивки и ветровой нагрузкой региона строительства. Чем она больше, тем чаще идут опоры. Для жесткой обшивки с высокими ребрами, или гофрами шаг можно уменьшить. Например, для обшивки ЛСП и профлиста шаг прогонов составляет 1 метр, а для обшивки ЛПВ шаг уже 0,7 метра. К ригелям обшивка крепится кровельными саморезами с резиновой прокладкой. Последний лист обшивки сразу не монтируется. Через этот проём загружают ороситель градирни. Когда технологические элементы смонтированы, а обшивка окончательно зашита, градирня готова к предварительному запуску и пусконаладке.
Модель рассчитывают на прочность и устойчивость с учетом всех нагрузок: собственного веса- постоянная нагрузка Ветровой- мгновенная нагрузка снеговой нагрузки- кратковременная нагрузка веса воды в системе- длительные нагрузки динамической нагрузки от лопастей вентилятора-длительные нагрузки При расчете моделируют критические ситуации, и проверяют каркас на отрыв лопастей, рост вибрации, сейсмику- особые нагрузки
Расчет на прочность: где N, Mx и My, В - абсолютные значения соответственно продольной силы, изгибающих моментов и бимомента при наиболее неблагоприятном их сочетании; n, c y, c x - коэффициенты, принимаемые согласно таблице Е.1 Расчет на устойчивость :
Коэффициент устойчивости при сжатии с изгибом φ е следует определять по таблице Д.3 в зависимости от условной гибкости λ и приведенного относительного эксцентриситета m ef, определяемого по формуле: где η – коэффициент влияния формы сечения, определяемый по таблице Д.2 m – относительный эксцентриситет

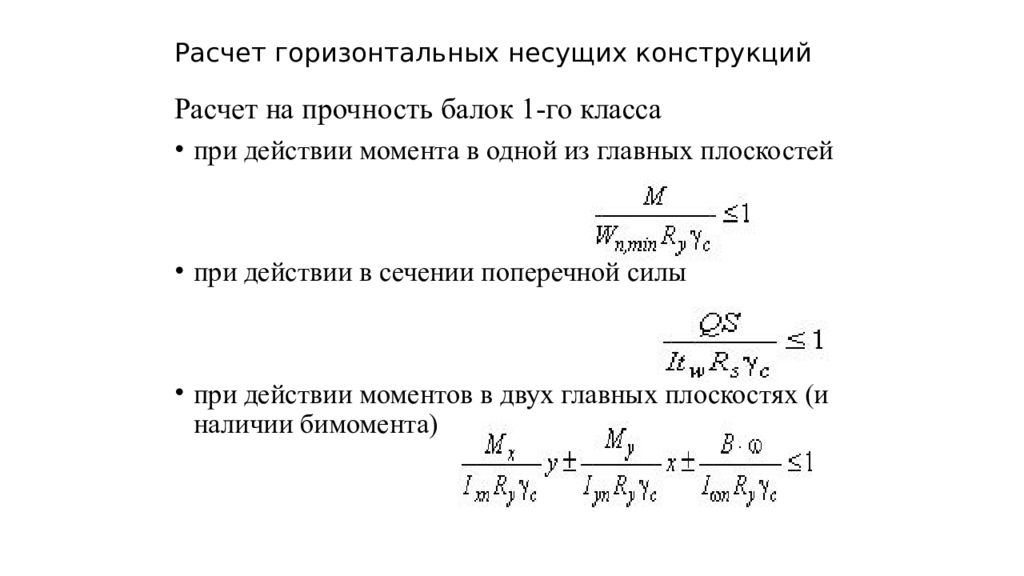

Расчет на прочность балок 1-го класса при действии момента в одной из главных плоскостей при действии в сечении поперечной силы при действии моментов в двух главных плоскостях (и наличии бимомента )

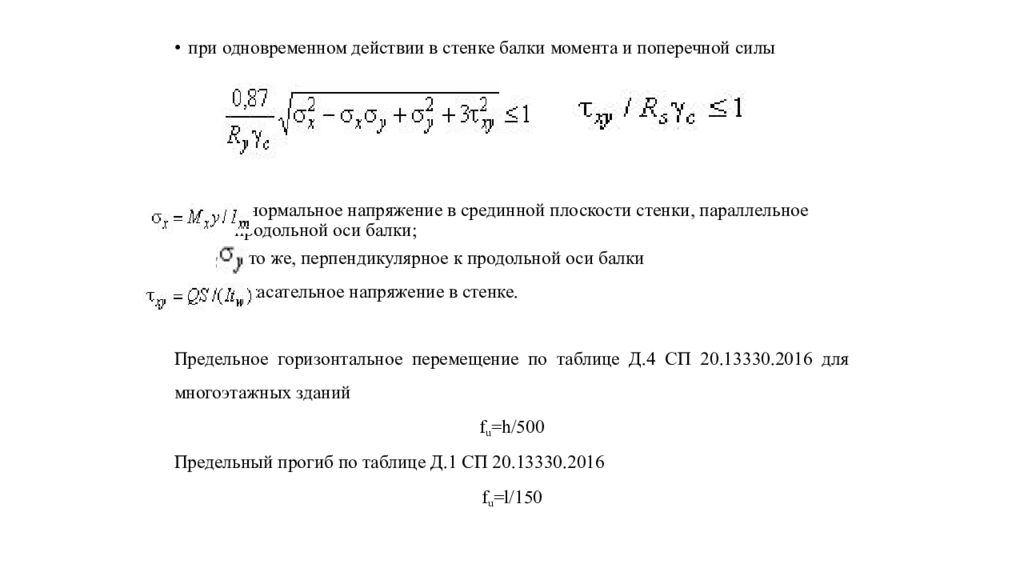

при одновременном действии в стенке балки момента и поперечной силы – нормальное напряжение в срединной плоскости стенки, параллельное продольной оси балки; – то же, перпендикулярное к продольной оси балки – касательное напряжение в стенке. Предельное горизонтальное перемещение по таблице Д.4 СП 20.13330.2016 для многоэтажных зданий f u = h /500 Предельный прогиб по таблице Д.1 СП 20.13330.2016 f u = l /150
