Общая характеристика станков: токарные, фрезерные, универсальные, станки с ЧП

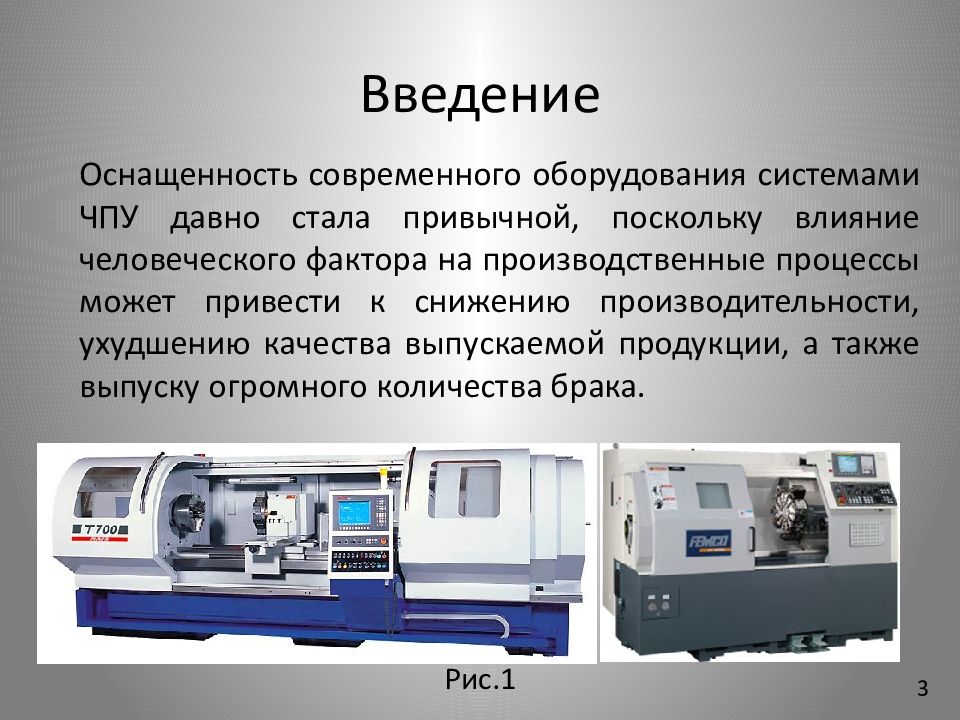

Оснащенность современного оборудования системами ЧПУ давно стала привычной, поскольку влияние человеческого фактора на производственные процессы может привести к снижению производительности, ухудшению качества выпускаемой продукции, а также выпуску огромного количества брака. 3 Рис.1

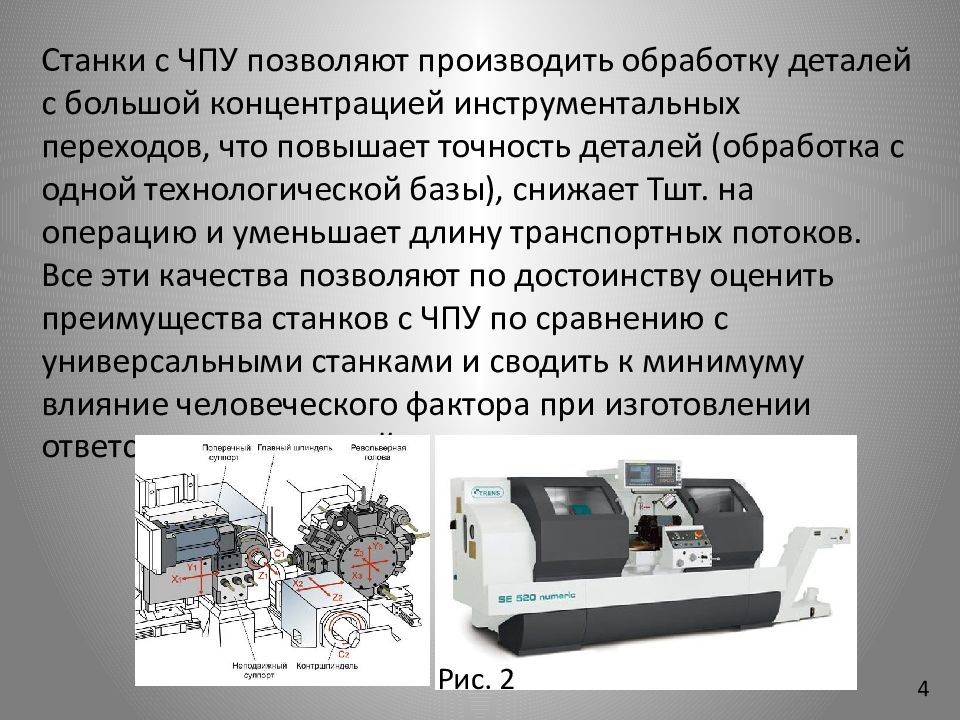

Станки с ЧПУ позволяют производить обработку деталей с большой концентрацией инструментальных переходов, что повышает точность деталей (обработка с одной технологической базы), снижает Тшт. на операцию и уменьшает длину транспортных потоков. Все эти качества позволяют по достоинству оценить преимущества станков с ЧПУ по сравнению с универсальными станками и сводить к минимуму влияние человеческого фактора при изготовлении ответственных деталей. 4 Рис. 2
В зависимости от вида основных операций обработки станки подразделяются на технологические группы: токарные, фрезерные, токарно-фрезерные, фрезерно-токарные, сверлильные, шлифовальные, эрозионные, и др. 5 Рис. 3

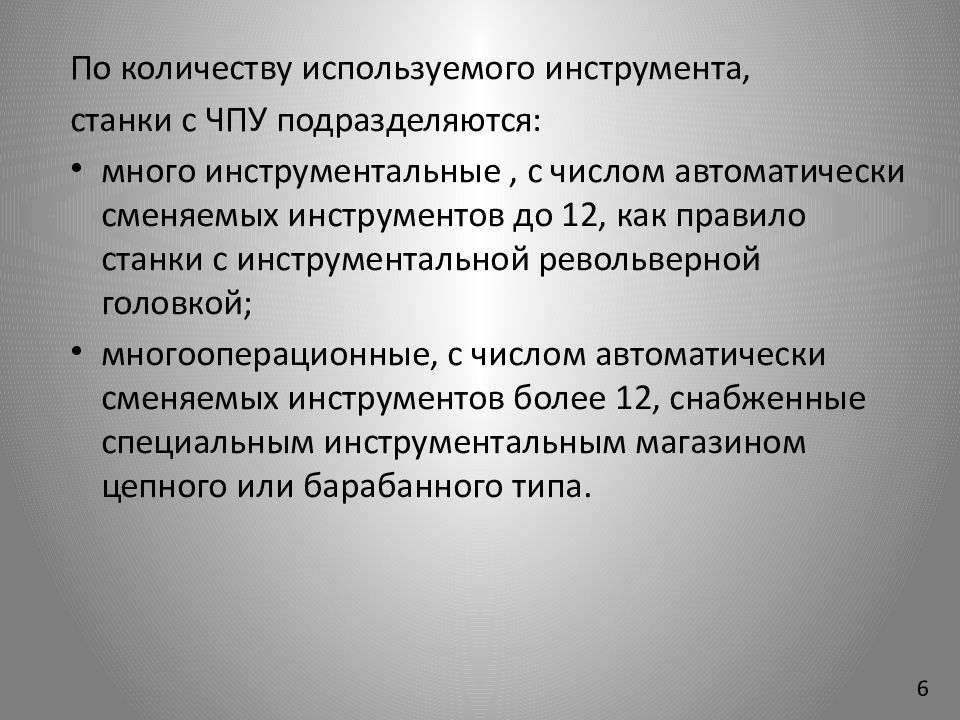

По количеству используемого инструмента, станки с ЧПУ подразделяются: много инструментальные, с числом автоматически сменяемых инструментов до 12, как правило станки с инструментальной револьверной головкой; многооперационные, с числом автоматически сменяемых инструментов более 12, снабженные специальным инструментальным магазином цепного или барабанного типа. 6

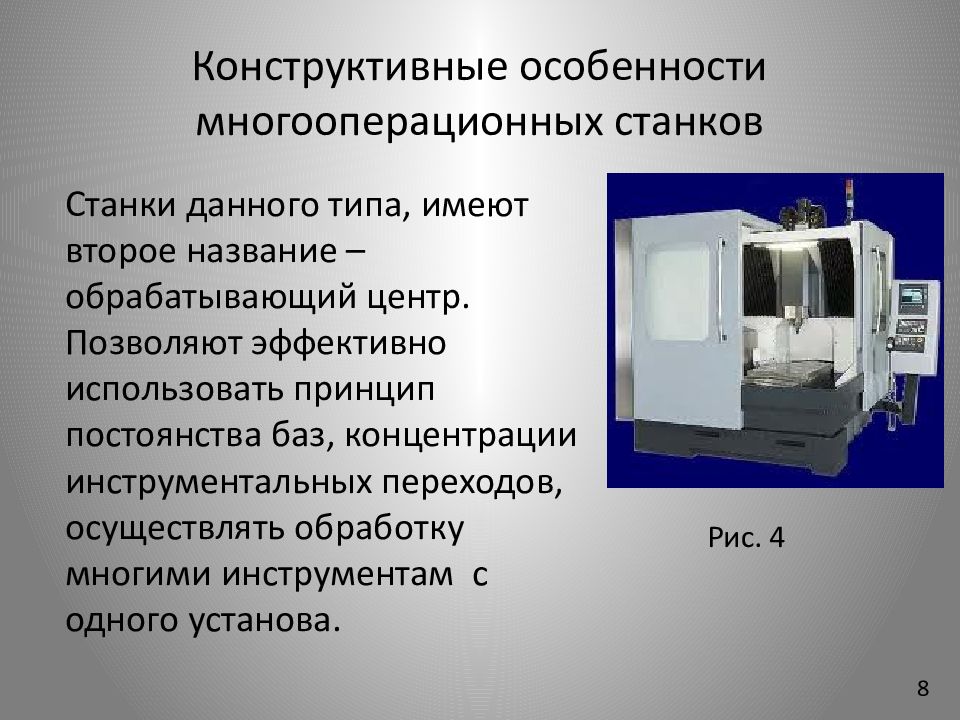

Станки данного типа, имеют второе название – обрабатывающий центр. Позволяют эффективно использовать принцип постоянства баз, концентрации инструментальных переходов, осуществлять обработку многими инструментам с одного установа. 8 Рис. 4

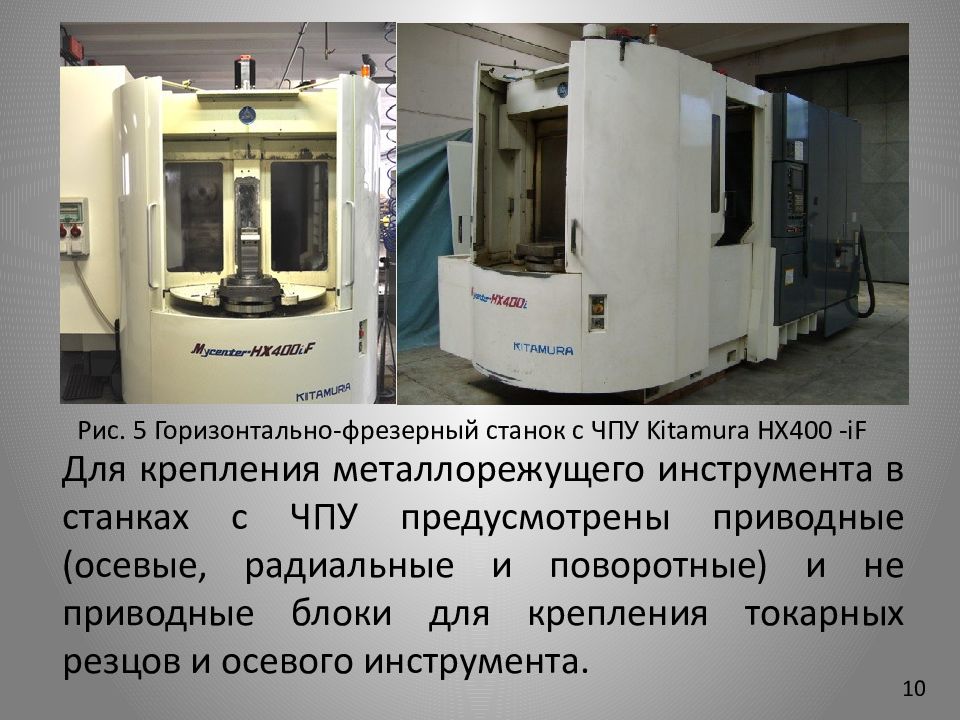

Рис. 5 Горизонтально-фрезерный станок с ЧПУ Kitamura HX400 - iF 10 Для крепления металлорежущего инструмента в станках с ЧПУ предусмотрены приводные (осевые, радиальные и поворотные) и не приводные блоки для крепления токарных резцов и осевого инструмента.

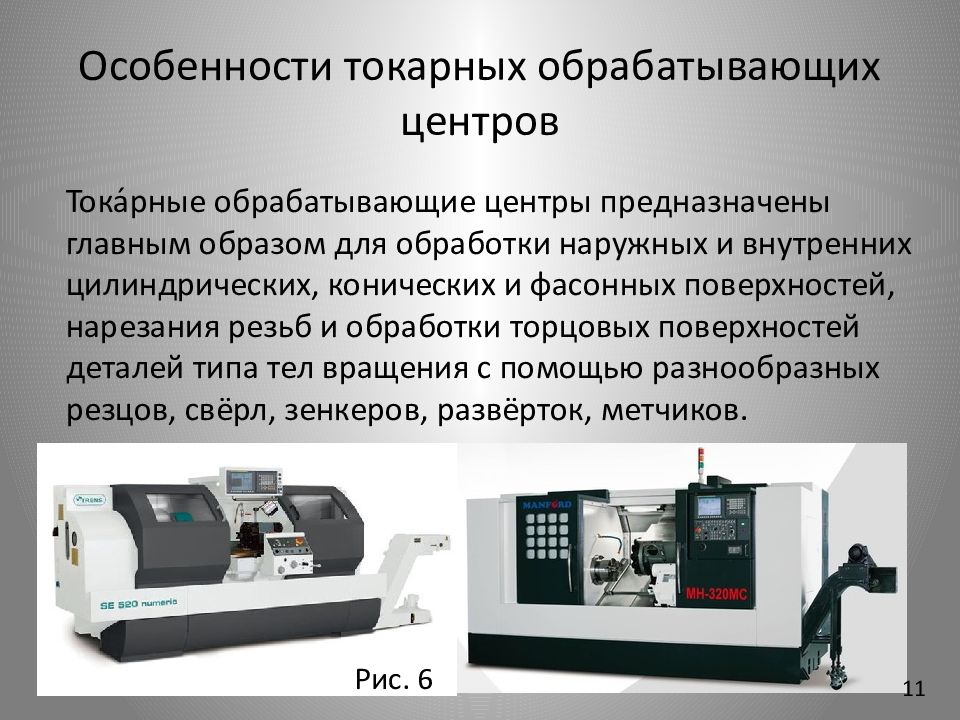

Тока́рные обрабатывающие центры предназначены главным образом для обработки наружных и внутренних цилиндрических, конических и фасонных поверхностей, нарезания резьб и обработки торцовых поверхностей деталей типа тел вращения с помощью разнообразных резцов, свёрл, зенкеров, развёрток, метчиков. 11 Рис. 6
Токарные станки, полуавтоматы и автоматы, в зависимости от расположения шпинделя, несущего приспособление для установки заготовки обрабатываемой детали, делятся на горизонтальные и вертикальные. Кроме этого наличие противошпинделя позволяет значительно расширить функциональные возможности горизонтальных станков. Вертикальные станки предназначены в основном для обработки деталей значительной массы, большого диаметра и относительно небольшой длины, но наиболее распространены станки с горизонтальной осью вращения шпинделя. 12
Рис. 7 Токарные станки с ЧПУ 13

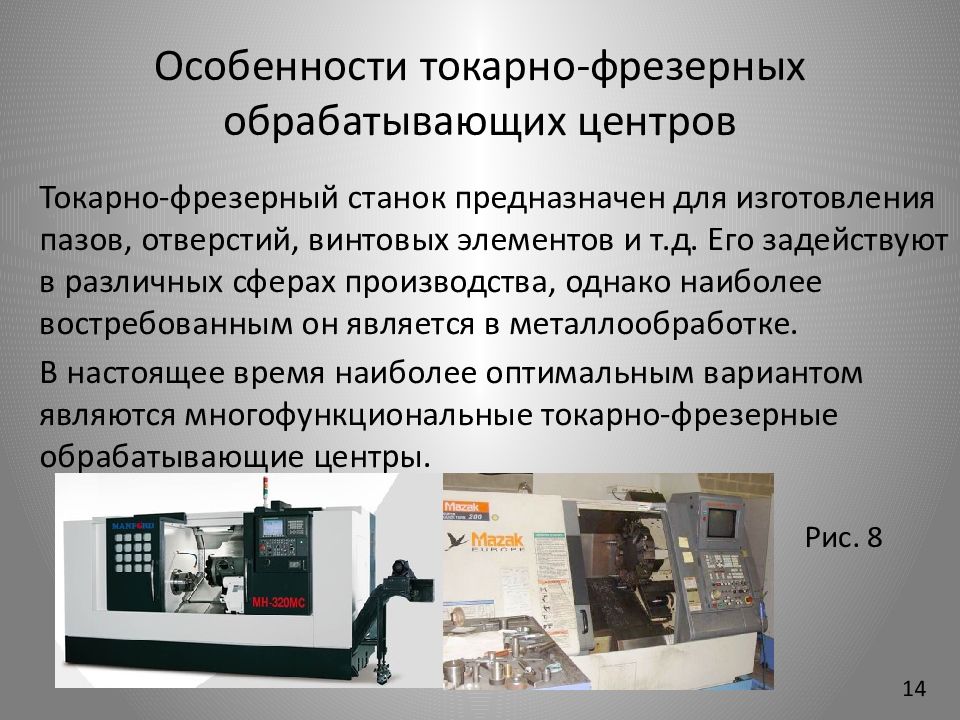

Токарно-фрезерный станок предназначен для изготовления пазов, отверстий, винтовых элементов и т.д. Его задействуют в различных сферах производства, однако наиболее востребованным он является в металлообработке. В настоящее время наиболее оптимальным вариантом являются многофункциональные токарно-фрезерные обрабатывающие центры. 14 Рис. 8

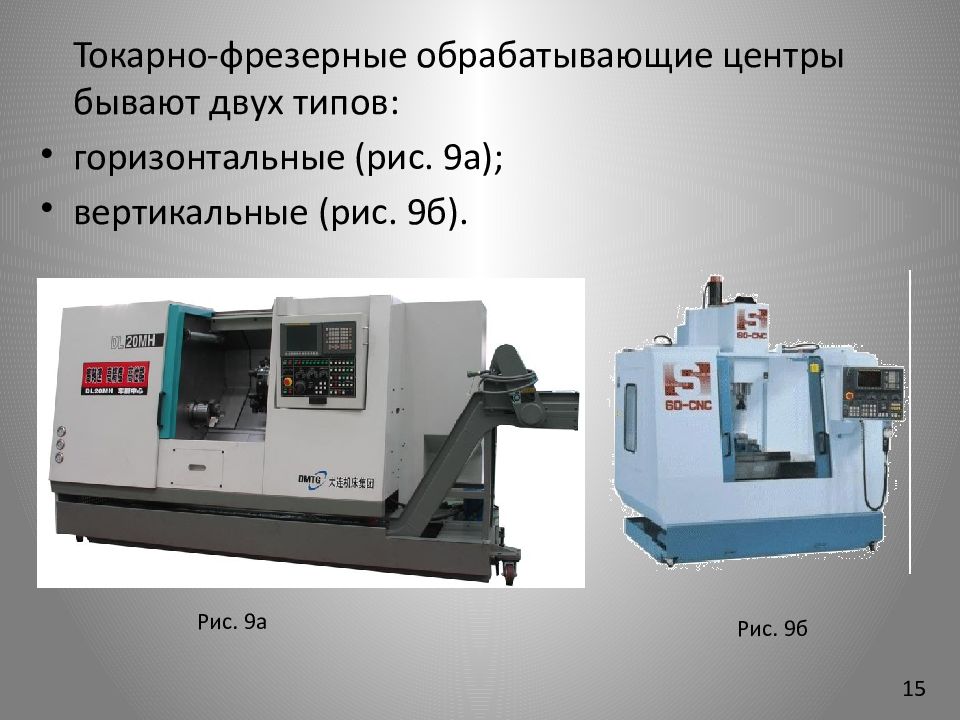

Токарно-фрезерные обрабатывающие центры бывают двух типов: горизонтальные (рис. 9а); вертикальные (рис. 9б). Рис. 9а Рис. 9б 15
Токарно-фрезерные обрабатывающие центры отличаются тем, что при помощи одного и того же шпинделя фрезерной головки применяют как вращающийся, так и статический инструмент. Различные виды инструментов сменяются с задействованием средства автоматической замены инструмента. При работе токарно-фрезерных обрабатывающих центров применяют инструментарий со сменными твердосплавными пластинками или цельные. В некоторых модификациях токарно-фрезерных станков можно встретить револьверную головку. 16

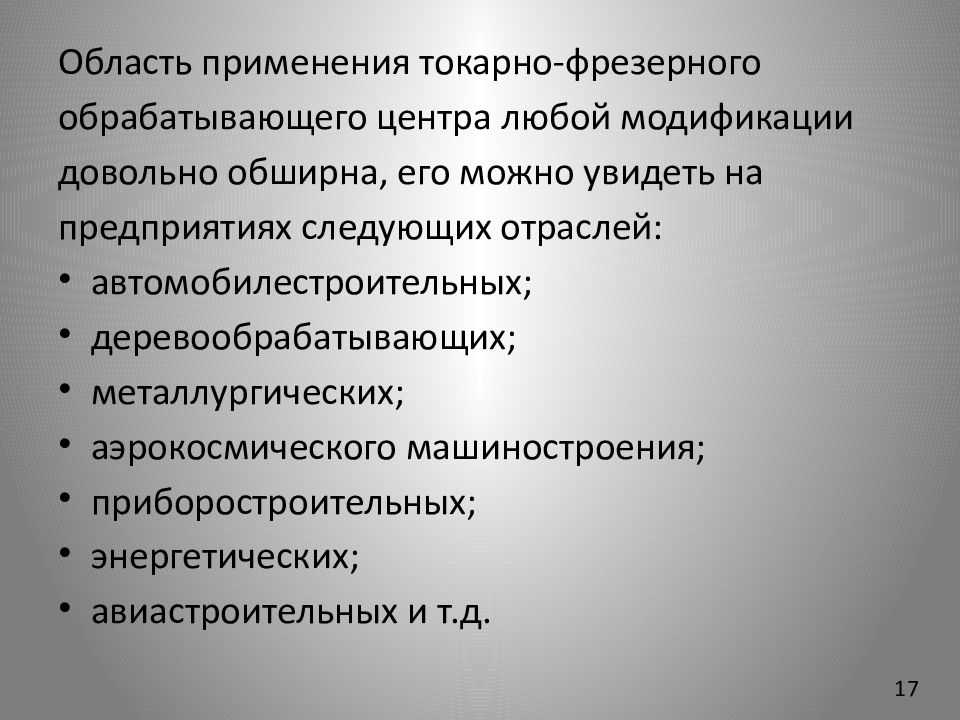

Область применения токарно-фрезерного обрабатывающего центра любой модификации довольно обширна, его можно увидеть на предприятиях следующих отраслей: автомобилестроительных; деревообрабатывающих; металлургических; аэрокосмического машиностроения; приборостроительных; энергетических; авиастроительных и т.д. 17
18 Рис. 10

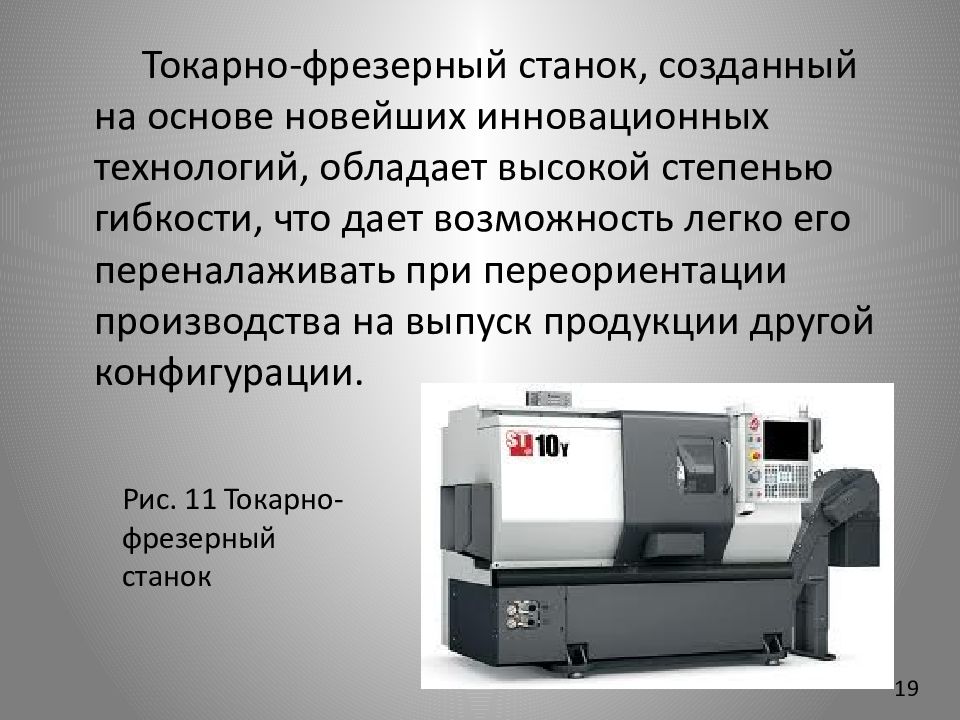

Токарно-фрезерный станок, созданный на основе новейших инновационных технологий, обладает высокой степенью гибкости, что дает возможность легко его переналаживать при переориентации производства на выпуск продукции другой конфигурации. 19 Рис. 11 Токарно-фрезерный станок

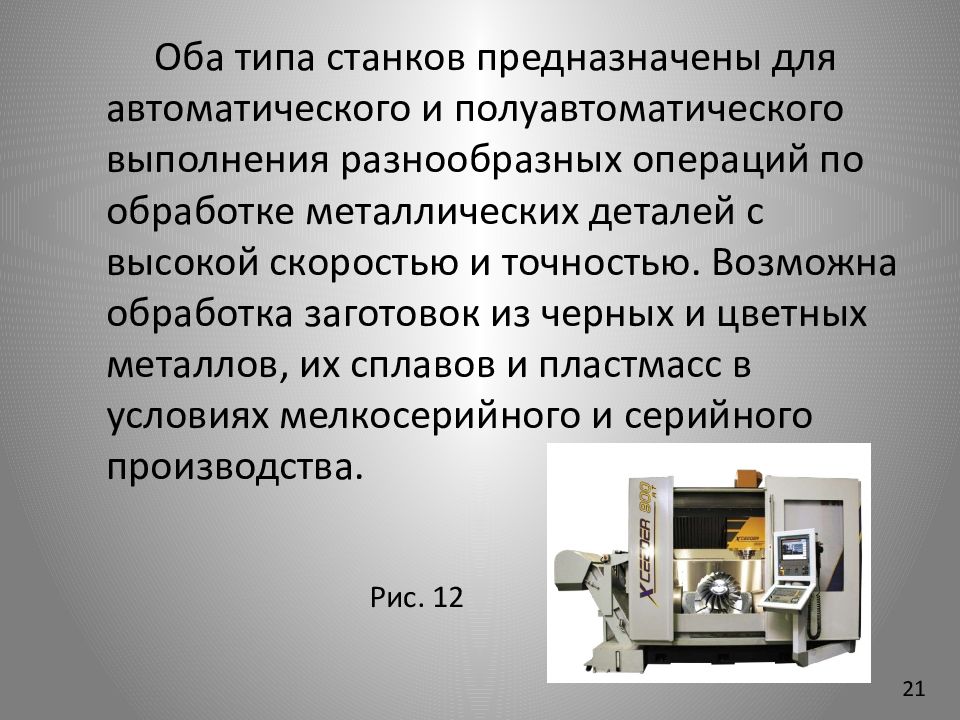

Оба типа станков предназначены для автоматического и полуавтоматического выполнения разнообразных операций по обработке металлических деталей с высокой скоростью и точностью. Возможна обработка заготовок из черных и цветных металлов, их сплавов и пластмасс в условиях мелкосерийного и серийного производства. 21 Рис. 12

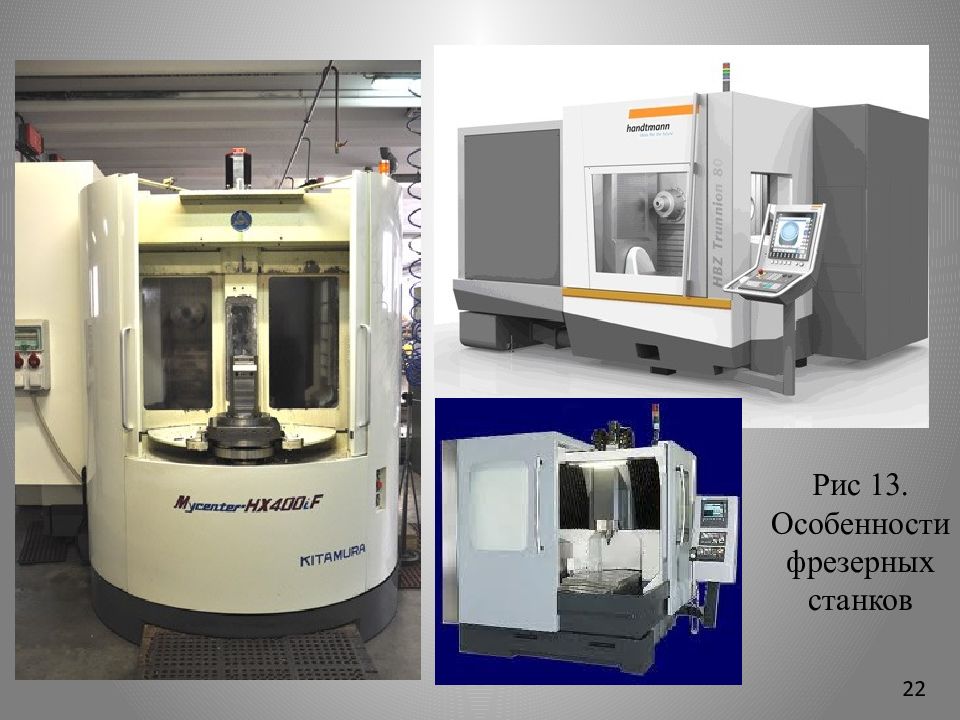

Рис 13. Особенности фрезерных станков 22

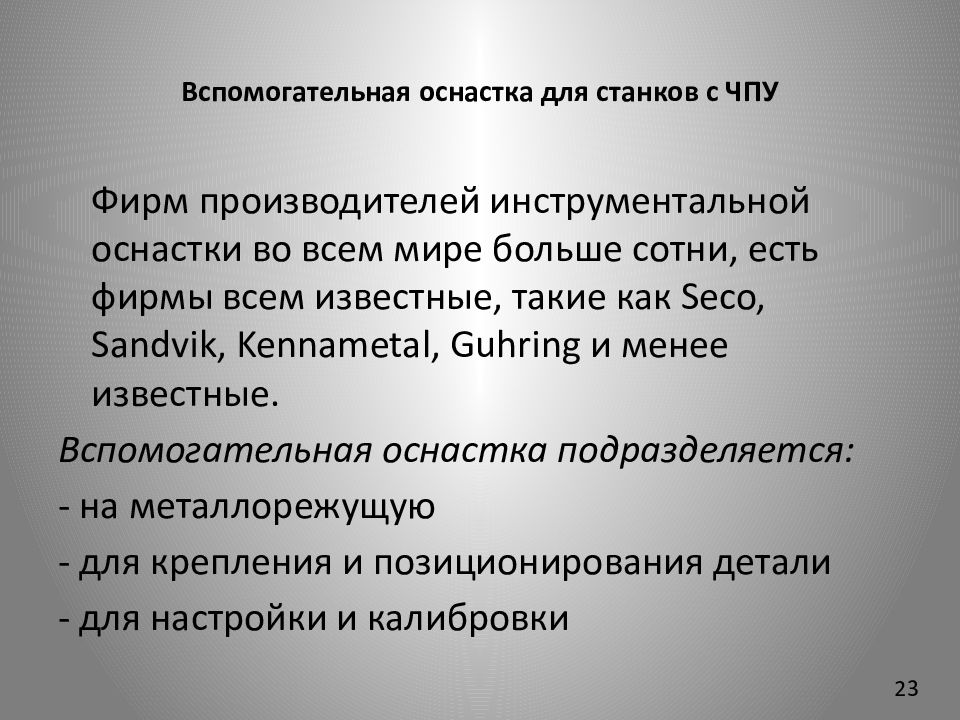

Фирм производителей инструментальной оснастки во всем мире больше сотни, есть фирмы всем известные, такие как Seco, Sandvik, Kennametal, Guhring и менее известные. Вспомогательная оснастка подразделяется: - на металлорежущую - для крепления и позиционирования детали - для настройки и калибровки 23

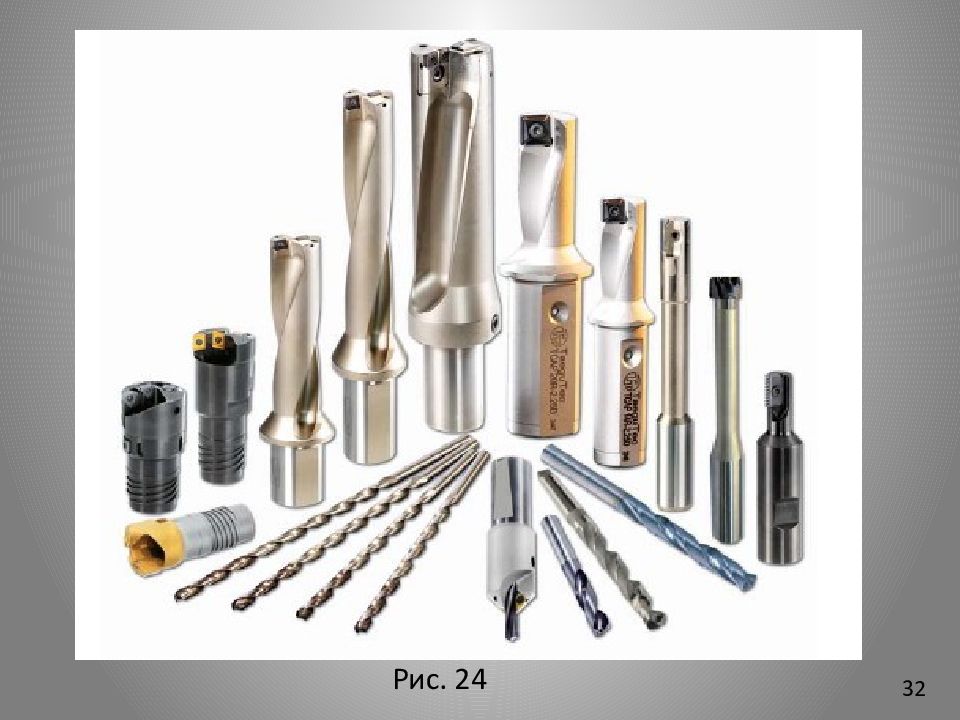

32 Рис. 24

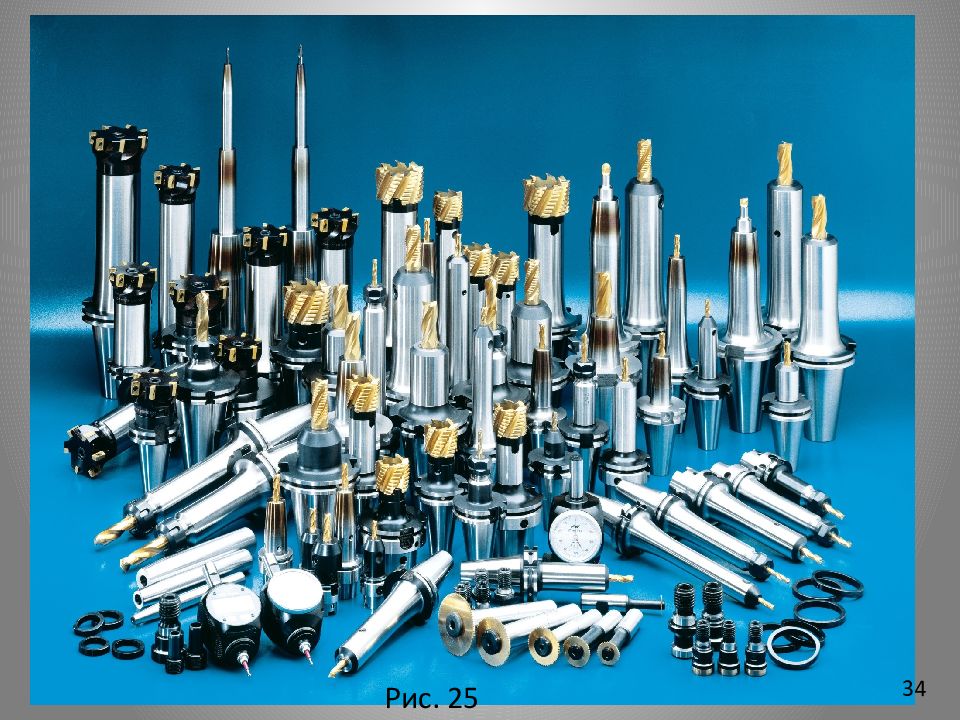

34 Рис. 25

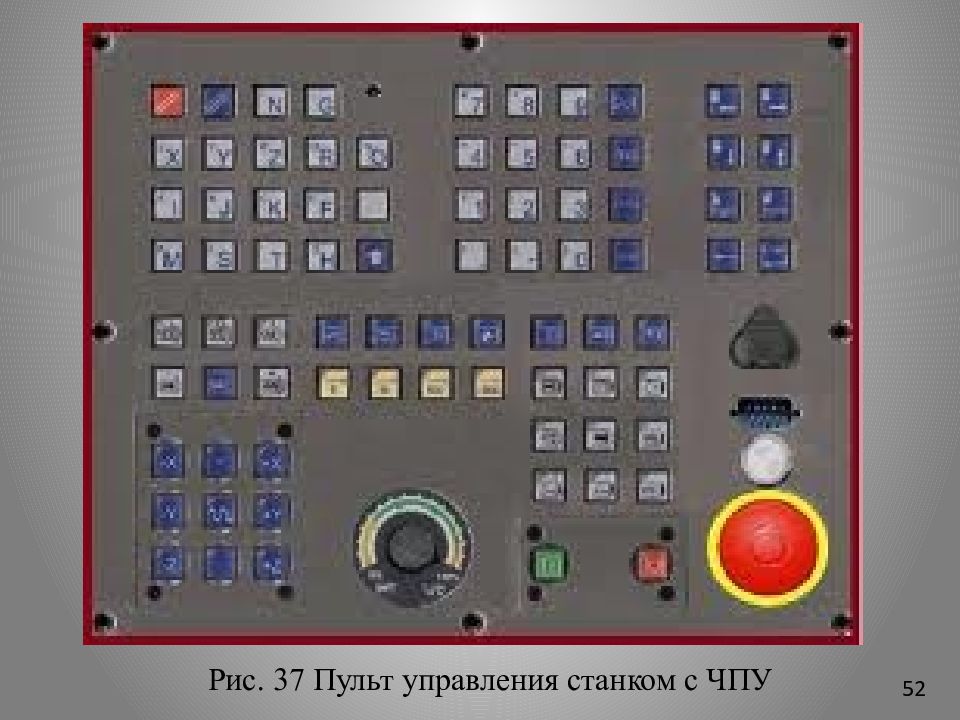

Рис. 37 Пульт управления станком с ЧПУ 52

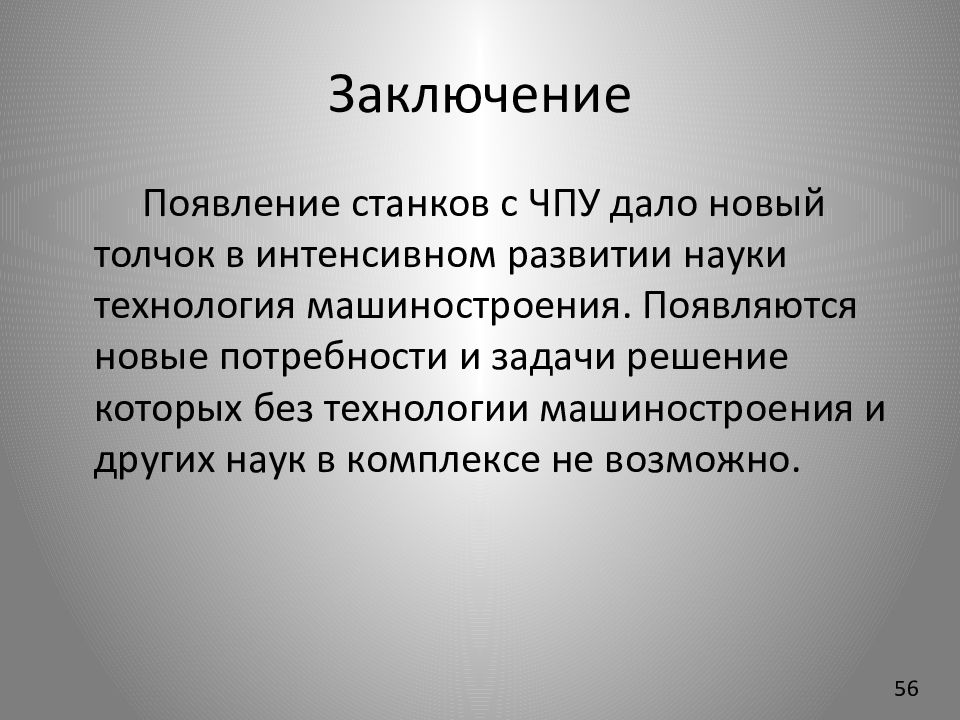

Появление станков с ЧПУ дало новый толчок в интенсивном развитии науки технология машиностроения. Появляются новые потребности и задачи решение которых без технологии машиностроения и других наук в комплексе не возможно. 56
