1 Оформление чертежей Стандарты ЕСКД 2015 г. доцент кафедры Автоматизированного проектирования и дизайна НИТУ « МИСиС » Дербенева О.Л. olderbeneva@mail.ru

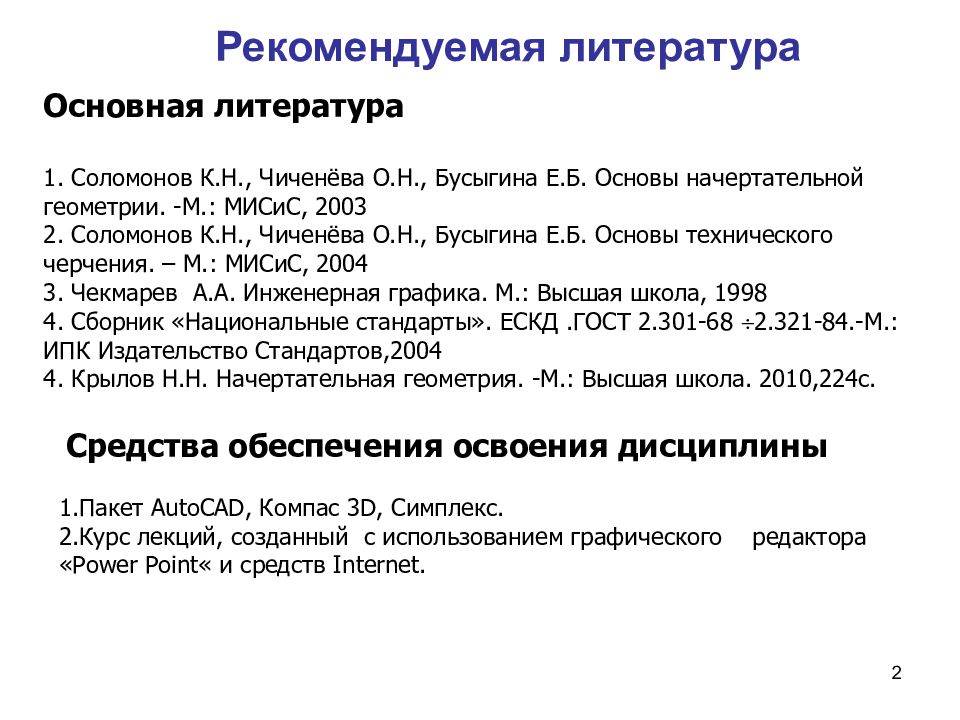

2 Рекомендуемая литература Средства обеспечения освоения дисциплины 1.Пакет AutoCAD, Компас 3 D, Симплекс. 2.Курс лекций, созданный с использованием графического редактора « Power Point « и средств Internet. Основная литература 1. Соломонов К.Н., Чиченёва О.Н., Бусыгина Е.Б. Основы начертательной геометрии. -М.: МИСиС, 2003 2. Соломонов К.Н., Чиченёва О.Н., Бусыгина Е.Б. Основы технического черчения. – М.: МИСиС, 2004 3. Чекмарев А.А. Инженерная графика. М.: Высшая школа, 1998 4. Сборник «Национальные стандарты». ЕСКД. ГОСТ 2.301-68 2.321-84.-М.: ИПК Издательство Стандартов,2004 4. Крылов Н.Н. Начертательная геометрия. -М.: Высшая школа. 2010,224с.

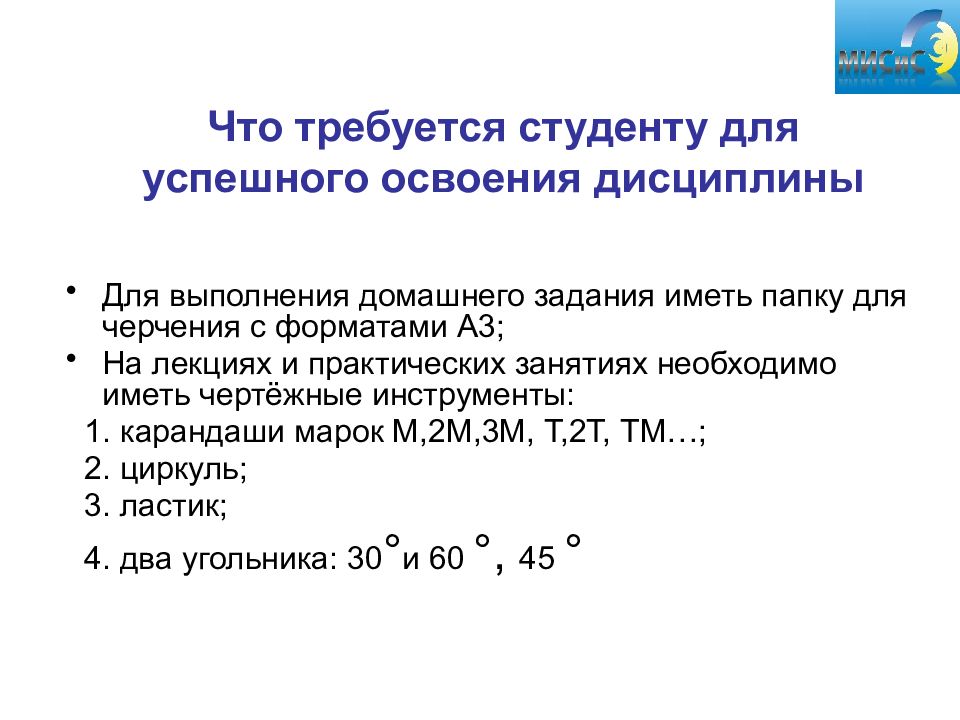

Для выполнения домашнего задания иметь папку для черчения с форматами А3; На лекциях и практических занятиях необходимо иметь чертёжные инструменты: 1. карандаши марок М,2М,3М, Т,2Т, ТМ…; 2. циркуль; 3. ластик; 4. два угольника: 30 ° и 60 °, 45 °

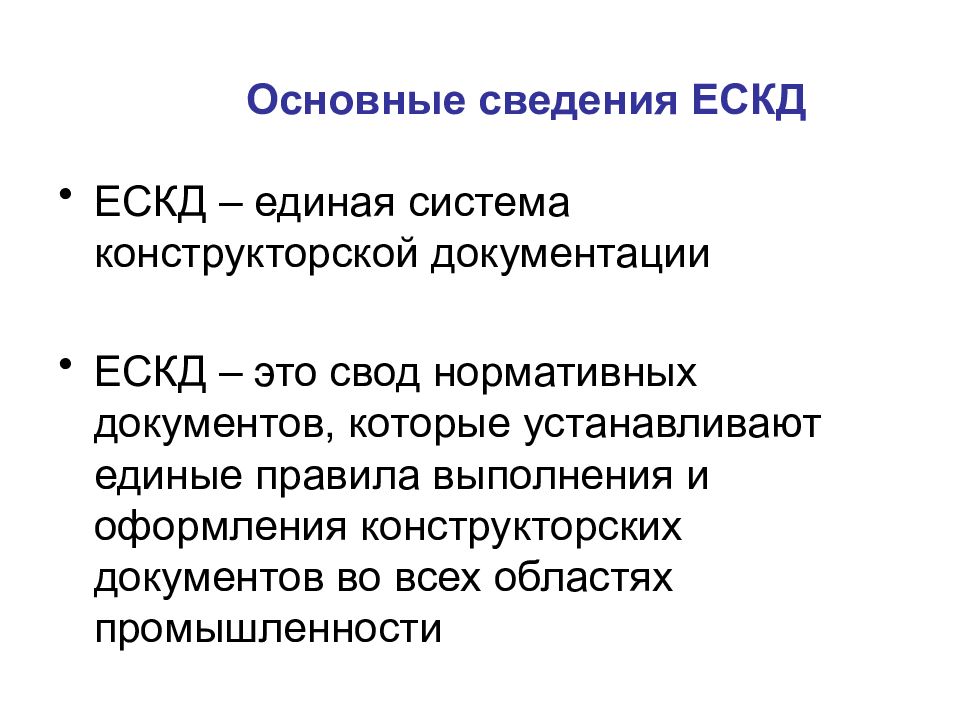

ЕСКД – единая система конструкторской документации ЕСКД – это свод нормативных документов, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех областях промышленности
ГОСТ 2.301 – 68 форматы; ГОСТ 2.302 – 68 масштабы; ГОСТ 2.303 – 68 линии чертежа; ГОСТ 2.304 – 81 шрифты чертёжные; ГОСТ 2.305 – 68 изображения (виды, разрезы, сечения); ГОСТ 2.317 - 63 аксонометрические проекции; ГОСТ 2.307 - 68 нанесение размеров.

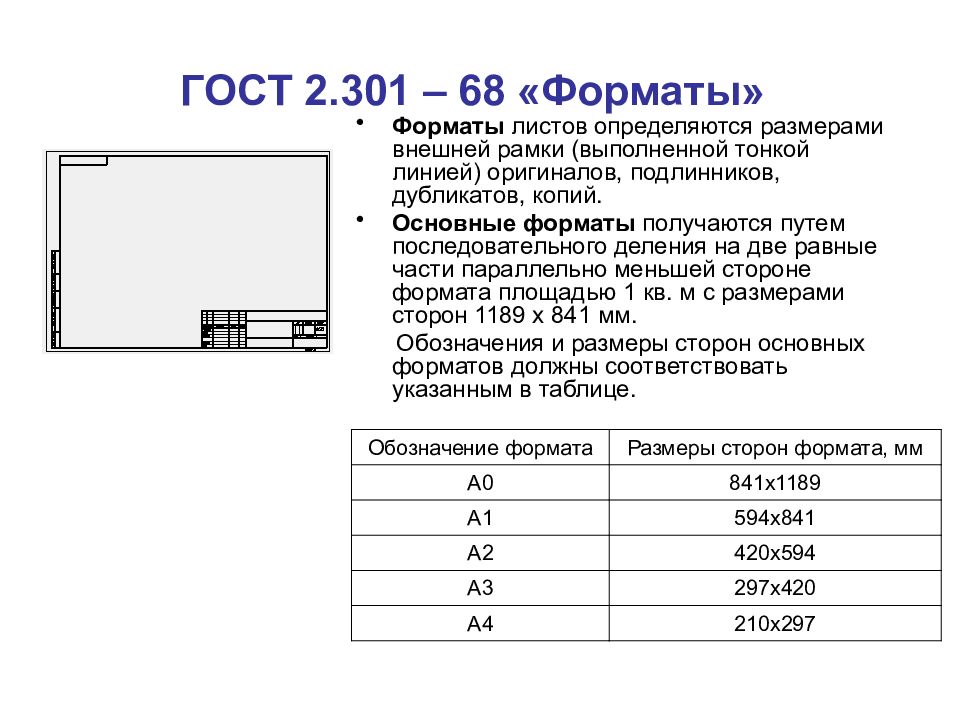

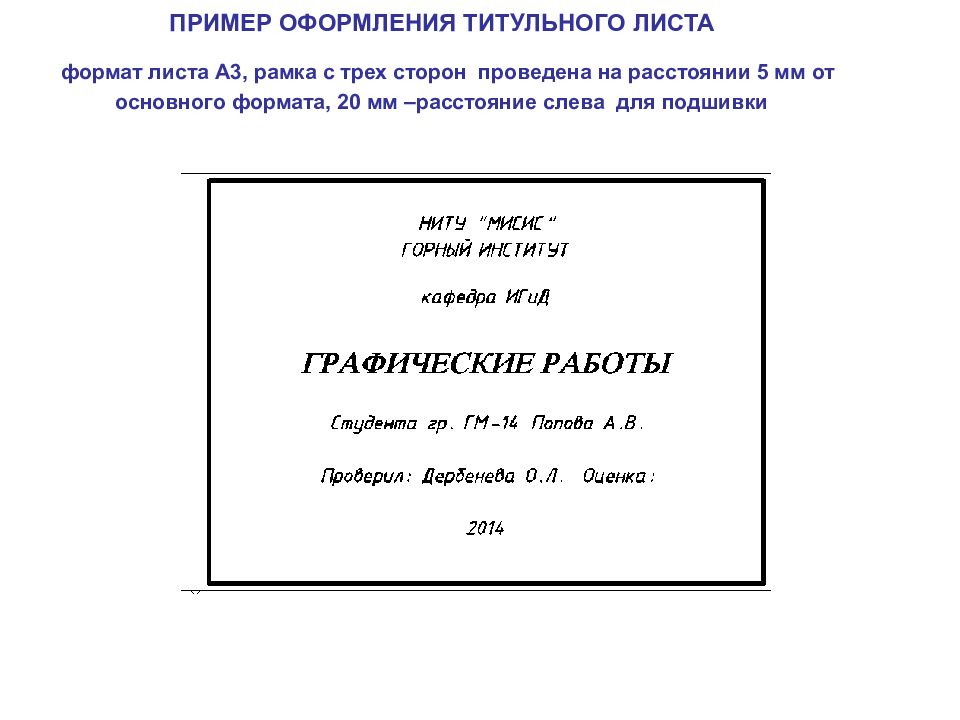

Фоpматы листов опpеделяются pазмеpами внешней pамки (выполненной тонкой линией) оpигиналов, подлинников, дубликатов, копий. Основные фоpматы получаются путем последовательного деления на две pавные части паpаллельно меньшей стоpоне фоpмата площадью 1 кв. м с pазмеpами стоpон 1189 х 841 мм. Обозначения и pазмеpы стоpон основных фоpматов должны соответствовать указанным в таблице. Обозначение формата Размеры сторон формата, мм А0 841х1189 А1 594х841 А2 420х594 А3 297х420 А4 210х297
А0 – 1189 х 841; А1 – 594 х 841; А2 – 420 х 594 ; А3 – 297 х 420; А4 – 210 х 297.
Формат А4 располагается только вертикально

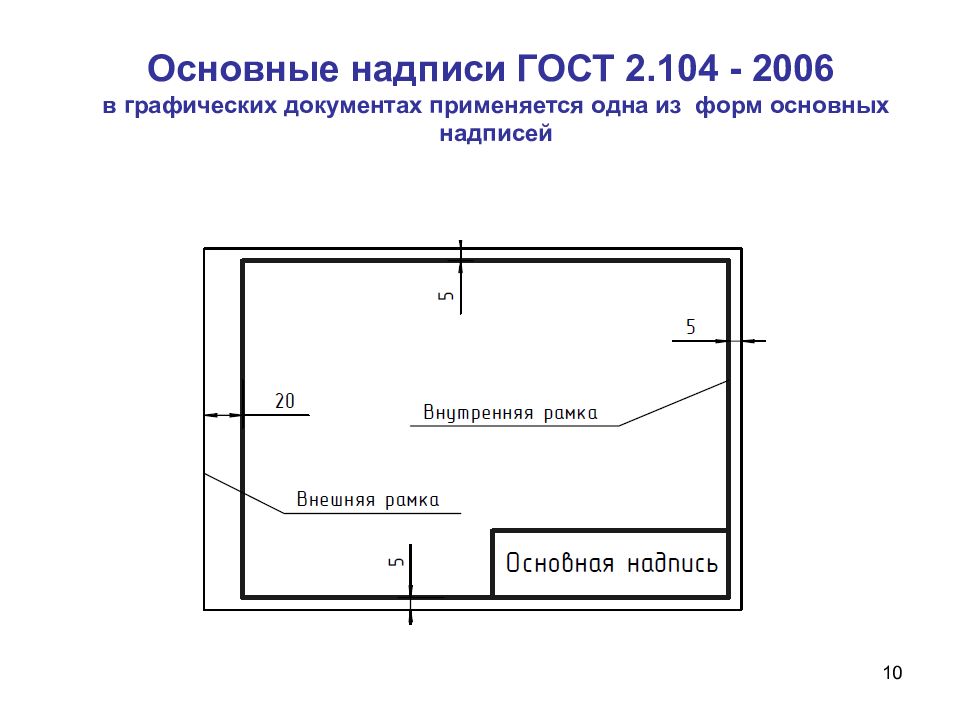

10
11
Рис. 2
МАСШТАБОМ называется отношение линейных pазмеpов изобpажения пpедмета к его действительным pазмеpам. Выбиpаются из pяда, пpиведенного в табл. Масштаб указывается в пpедназначенной для этого гpафе основной надписи, и обозначается по типу 1 : 1; 1 : 2; 2 : 1 и т.д. Масштабы уменьшения 1:2, 1:2,5; 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800, 1:1000 Натуральная величина 1:1 Масштабы увеличения 2:1, 2,5:1, 4:1, 5:1, 10:1, 20:1, 40:1, 50:1, 100:1

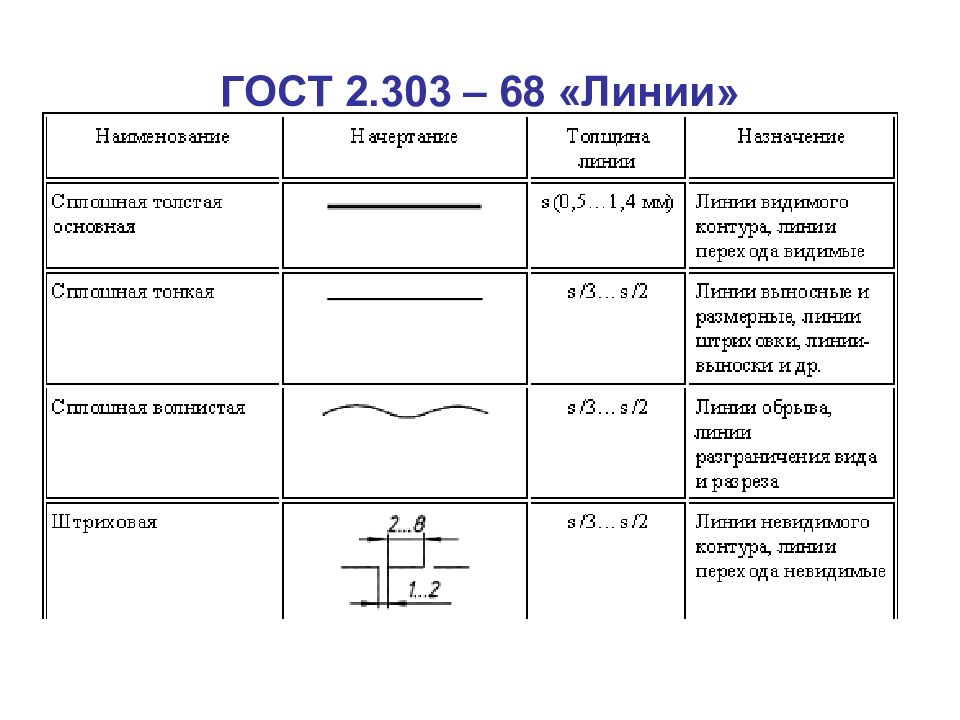

ГОСТ 2.303 – 68 «Линии»
Рекомендуемые размеры шрифта для надписей на учебных чертежах: №2,5; 3,5 ; 5; 7; 10; 14… Строчные буквы выполняются на один номер шрифта меньше, чем заглавные.

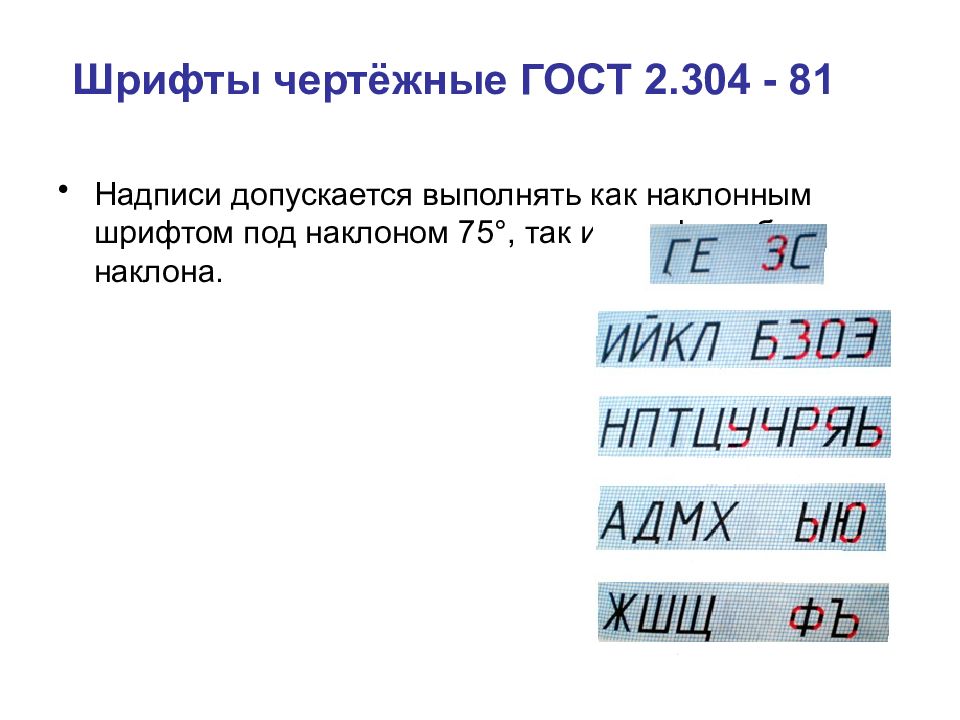

Надписи допускается выполнять как наклонным шрифтом под наклоном 75 °, так и шрифтом без наклона.
А= {( 420 – 25 ) – (Х + Y ) } /3 Б= {( 297 – 10 ) – (Х + Z ) } /3
1. Количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. 2. Линейные размеры и их предельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения. 3. Размеры на чертежах указывают размерными числами и размерными линиями. 4. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии —перпендикулярно размерным.

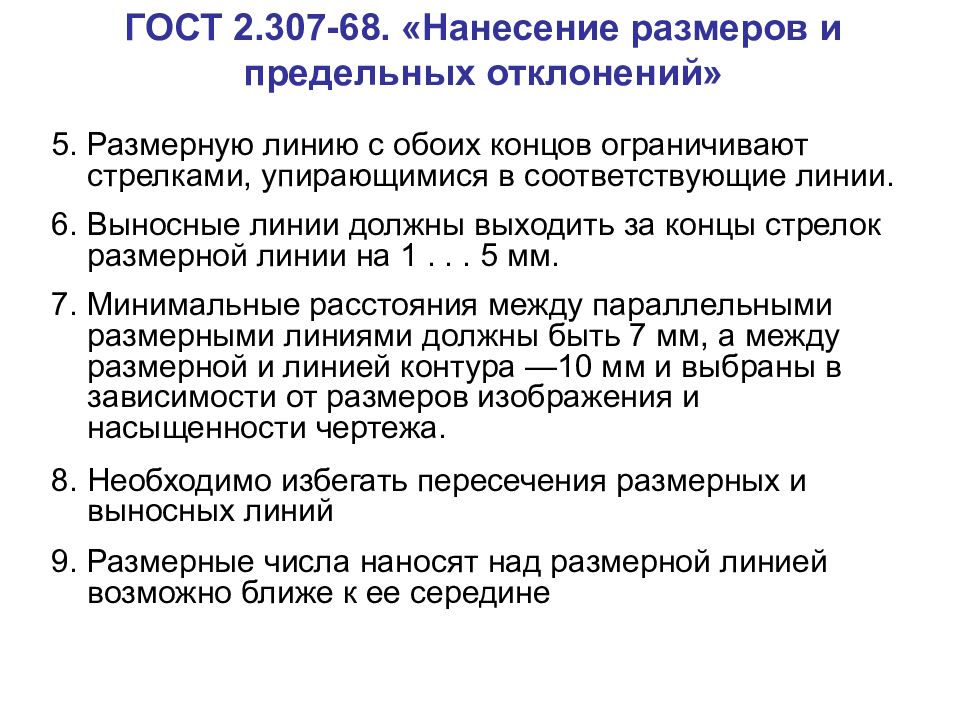

5. Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие линии. 6. Выносные линии должны выходить за концы стрелок размерной линии на 1... 5 мм. 7. Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура —10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа. 8. Необходимо избегать пересечения размерных и выносных линий 9. Размерные числа наносят над размерной линией возможно ближе к ее середине
24
25
26

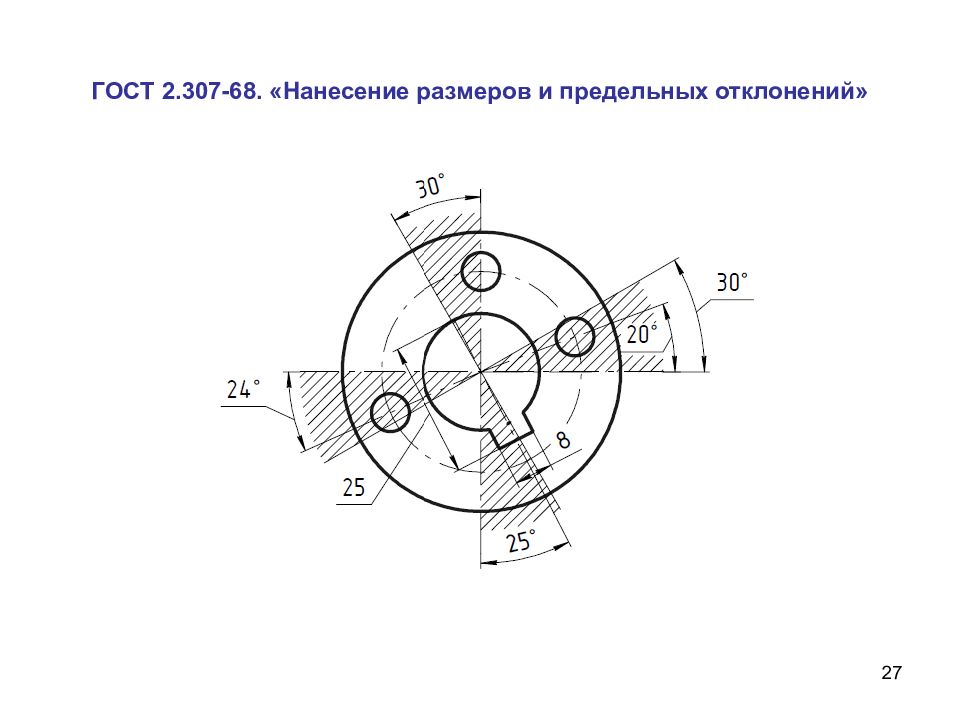

27

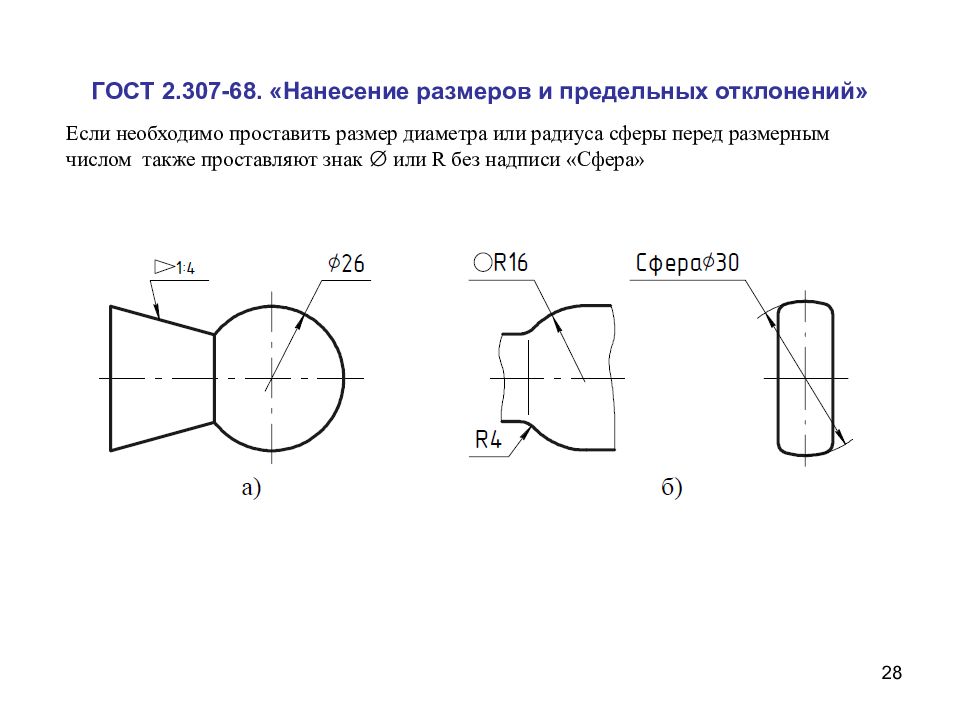

28 Если необходимо проставить размер диаметра или радиуса сферы перед размерным числом также проставляют знак ∅ или R без надписи «Сфера»
29 Если необходимо проставить размер диаметра или радиуса сферы перед размерным числом также проставляют знак ∅ или R без надписи «Сфера»
30 ГОСТ 2.307-68. Нанесение размеров конусности и уклона
31 ГОСТ 2.307-68. Нанесение размеров фасок
32 ГОСТ 2.307-68. Нанесение размеров нескольких одинаковых элементов
