Орындаған: Тобы: Қабылдаған:
www.themegallery.com Кіріспе I Биоматериалдардағы металлдық уларды анықтау әдістері Атомды - абсорбциялық спектрофотометрия II Қорытынды a 3 Атомды - эмиссионды спектрофотометрия b Негізгі бөлім Литий қосылыстарымен улануда биоматериалдар анализі III c

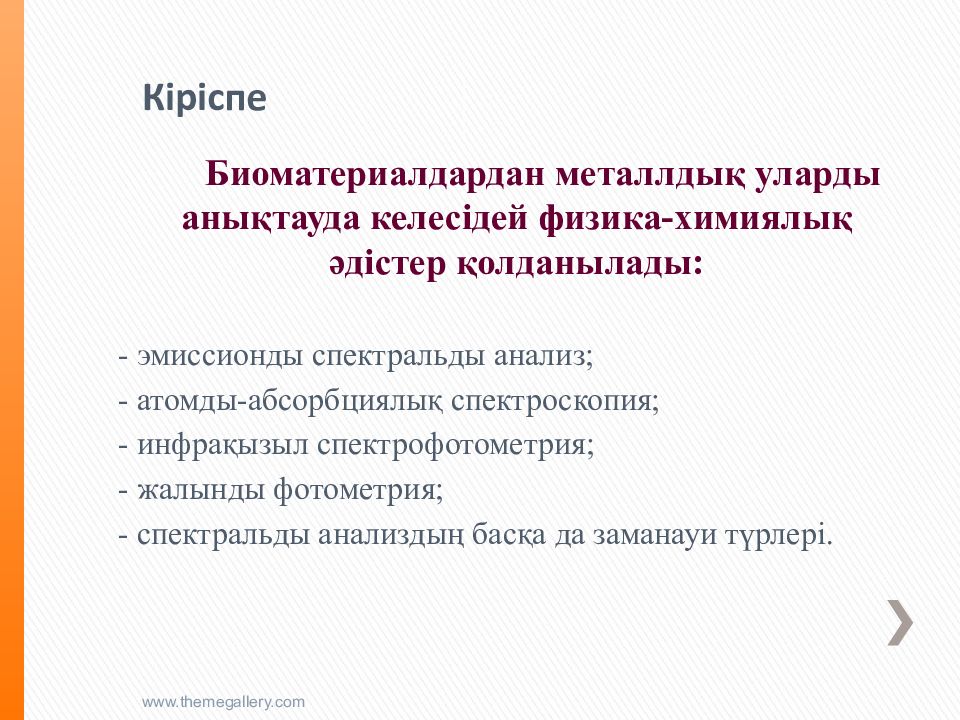

Биоматериалдардан металлдық уларды анықтауда келесідей физика - химиялық әдістер қолданылады: - эмиссионды спектральды анализ; - атомды-абсорбциялық спектроскопия; - инфрақызыл спектрофотометрия; - жалынды фотометрия; - спектральды анализдың басқа да заманауи түрлері. www.themegallery.com

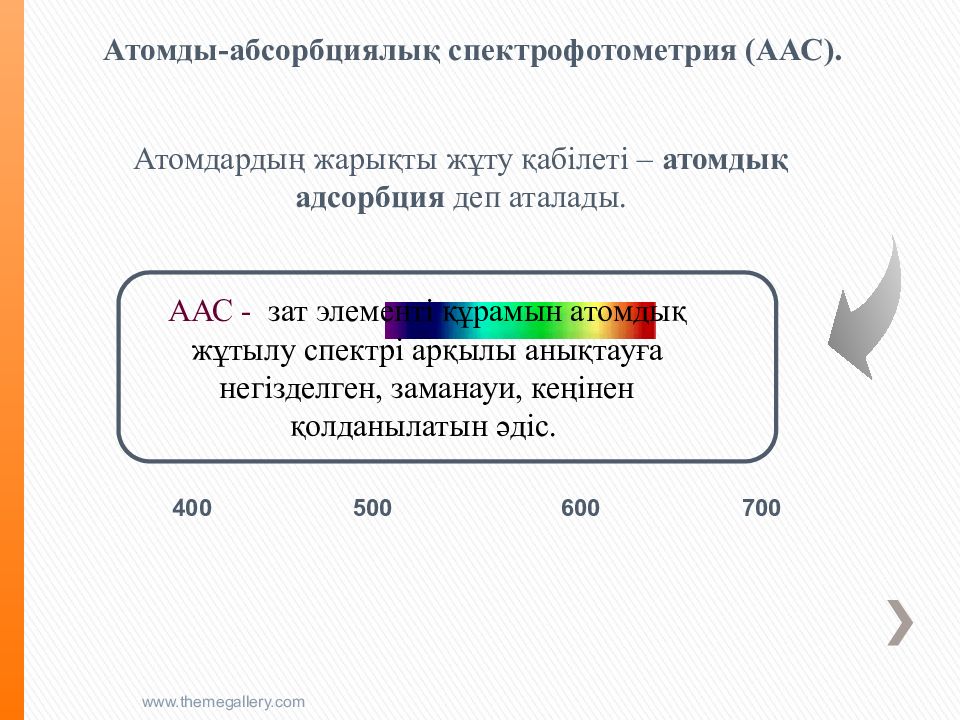

www.themegallery.com ААС - зат элементі құрамын атомдық жұтылу спектрі арқылы анықтауға негізделген, заманауи, кеңінен қолданылатын әдіс. Атомдардың жарықты жұту қабілеті – атомдық адсорбция деп аталады. 400 500 600 700

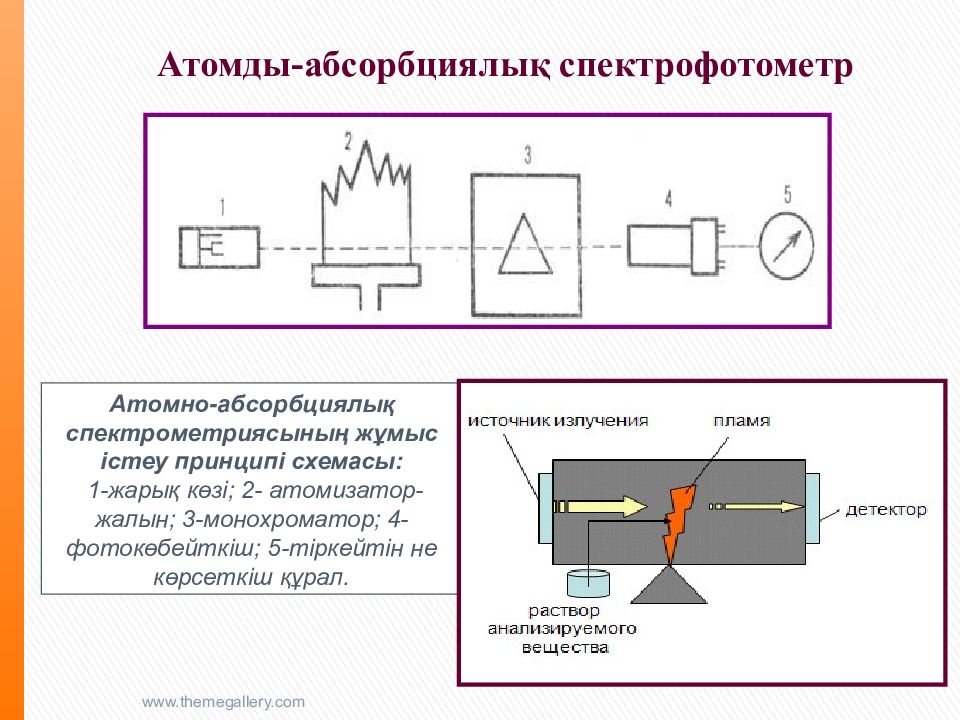

www.themegallery.com Атомно-абсорбциялық спектрометриясының жұмыс істеу принципі схемасы: 1-жарық көзі; 2- атомизатор - жалын; 3-монохроматор; 4-фотокөбейткіш; 5-тіркейтін не көрсеткіш құрал.
www.themegallery.com
www.themegallery.com

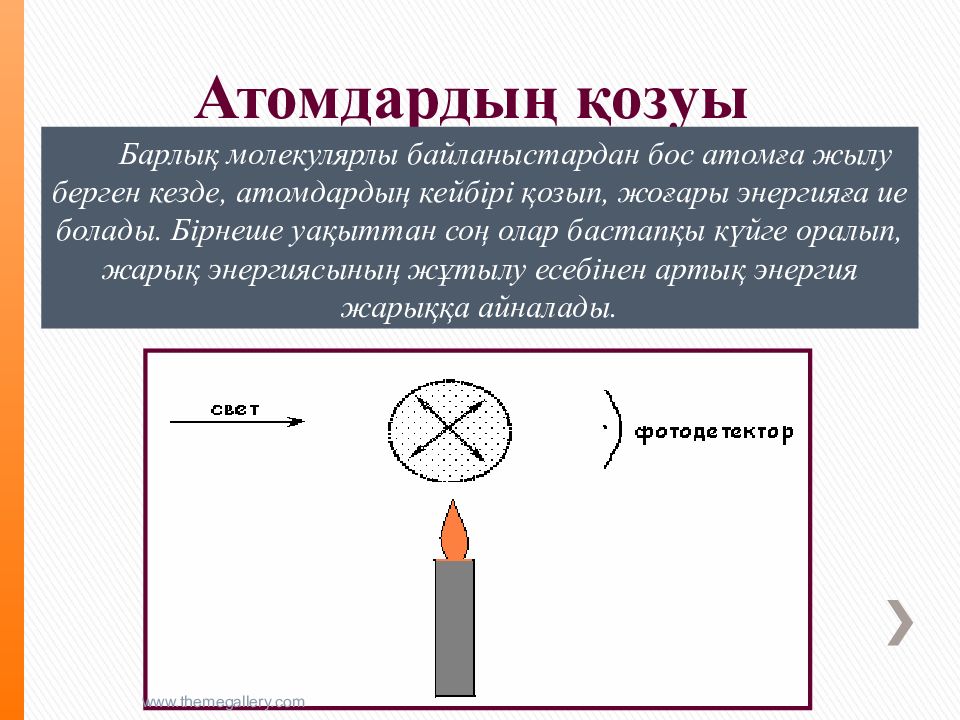

www.themegallery.com Барлық молекулярлы байланыстардан бос атомға жылу берген кезде, атомдардың кейбірі қозып, жоғары энергияға ие болады. Бірнеше уақыттан соң олар бастапқы күйге оралып, жарық энергиясының жұтылу есебінен артық энергия жарыққа айналады.

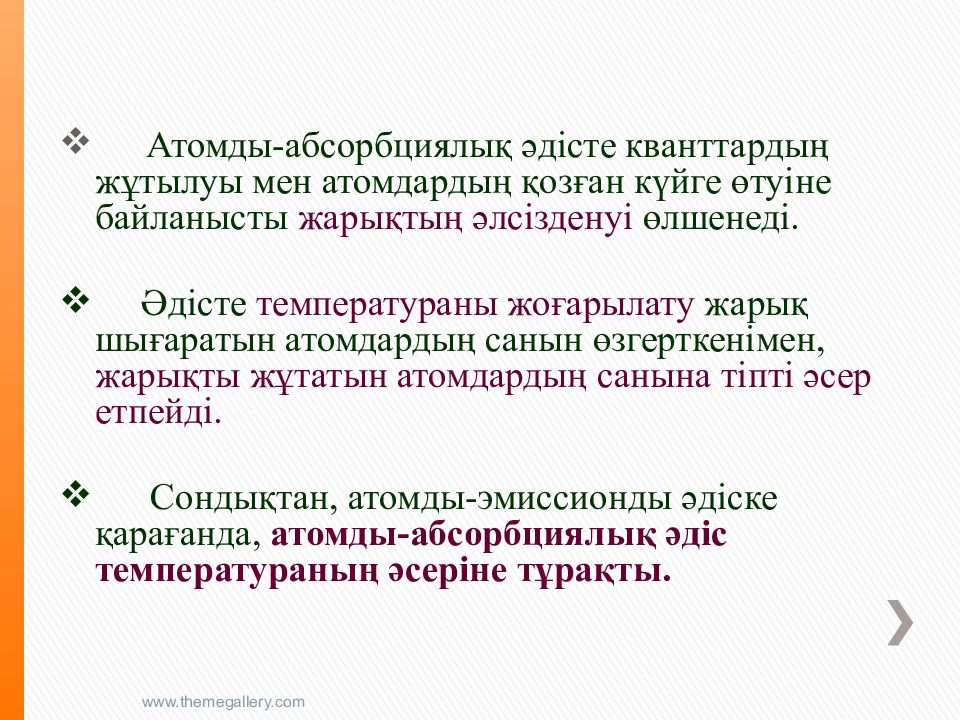

Атомды - абсорбциялық әдісте кванттардың жұтылуы мен атомдардың қозған күйге өтуіне байланысты жарықтың әлсізденуі өлшенеді. Әдісте температураны жоғарылату жарық шығаратын атомдардың санын өзгерткенімен, жарықты жұтатын атомдардың санына тіпті әсер етпейді. Сондықтан, атомды - эмиссионды әдіске қарағанда, атомды - абсорбциялық әдіс температураның әсеріне тұрақты. www.themegallery.com
www.themegallery.com

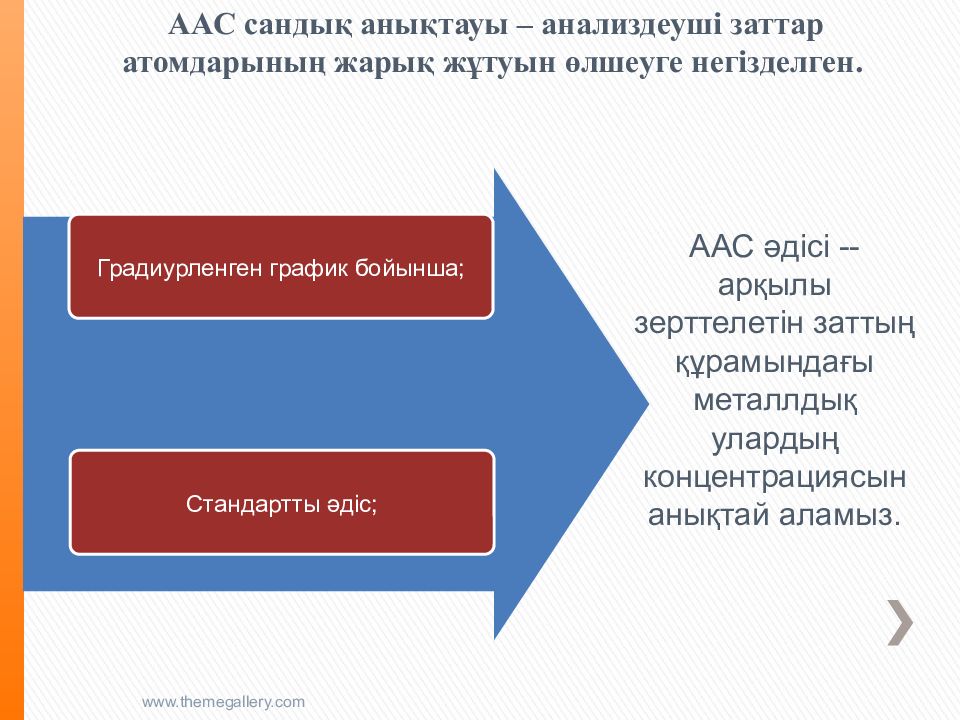

www.themegallery.com Градиурленген график бойынша; Стандартты әдіс ; ААС әдісі -- арқылы зерттелетін заттың құрамындағы металлдық улардың концентрациясын анықтай аламыз.

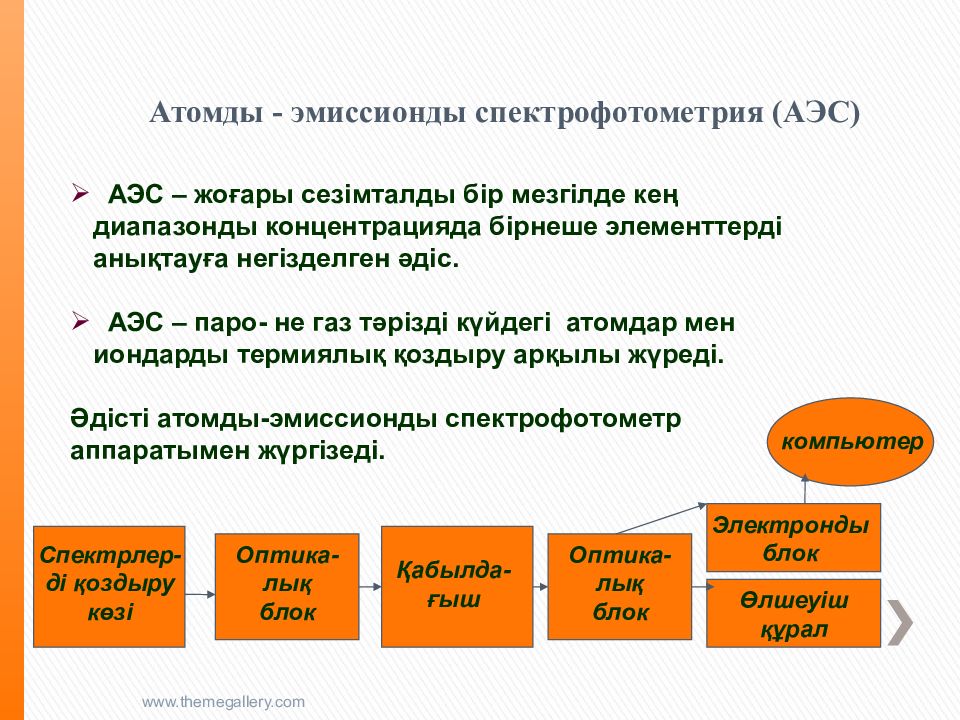

www.themegallery.com АЭС – жоғары сезімталды бір мезгілде кең диапазонды концентрацияда бірнеше элементтерді анықтауға негізделген әдіс. АЭС – паро - не газ тәрізді күйдегі атомдар мен иондарды термиялық қоздыру арқылы жүреді. Әдісті атомды - эмиссионды спектрофотометр аппаратымен жүргізеді. Спектрлер - ді қоздыру көзі Оптика - лық блок Қабылда - ғыш Оптика - лық блок Электронды блок Өлшеуіш құрал компьютер
www.themegallery.com 0,1 гр еріту t °C 0,1 гр 100ml қорғасын + сурьма 100ml мыс 20 рет тағы сұйылту құрамында 2-5 ppm мыс бар 50 мл ер - сімен Басқа да азотты, HCL, сулы ертінді реактивтері Атомды - абсорбциялық спектрофотометр Сандық анықтау. ААС.
www.themegallery.com

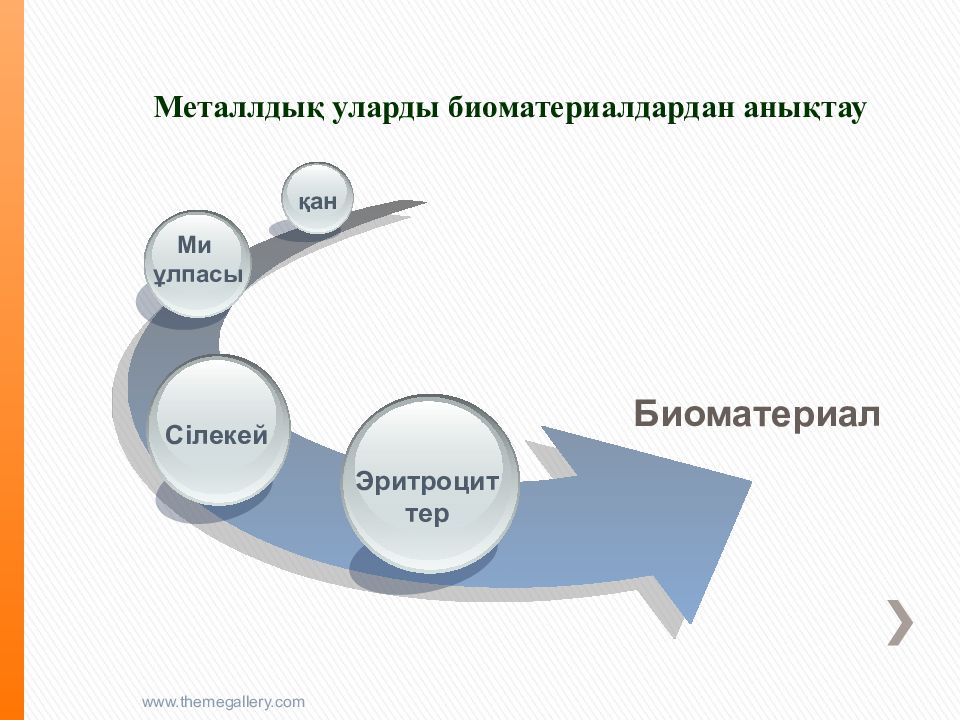

www.themegallery.com Биоматериал Эритроциттер Сілекей Ми ұлпасы қан
Металдарды анықтау ААС атомизаторға байланысты. Жалынды атомизатор : Li, Be, B, Na, Mg, Al, Si, P, K, Ca, Sc, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, Ge, As, Se, Rb, Sr, Y, Zr, Nb, Mo, Tc, Ru. Rh, Pd, Ag, Cd, In, Sn, Sb, Te, Cs, Ba, La, Hf, Ta, W, Re, Os. Ir, Pt, Au, Hg, Tl, Pb. Bi. Ce, Fr, Nd, Sm, Eu, Gd, Tb, Dy, Ho, Er, Tm Yb, Lu, Th, U. www.themegallery.com

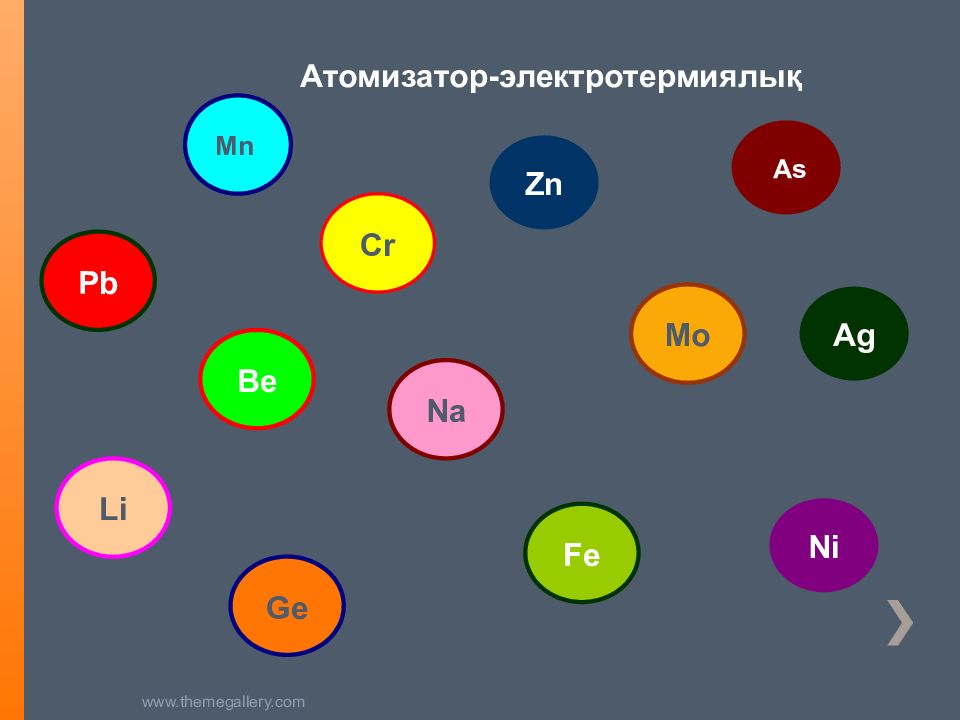

www.themegallery.com Pb Mn Li Be Ge Ni Fe Na Cr Ag Mo Zn As Атомизатор - электротермиялық

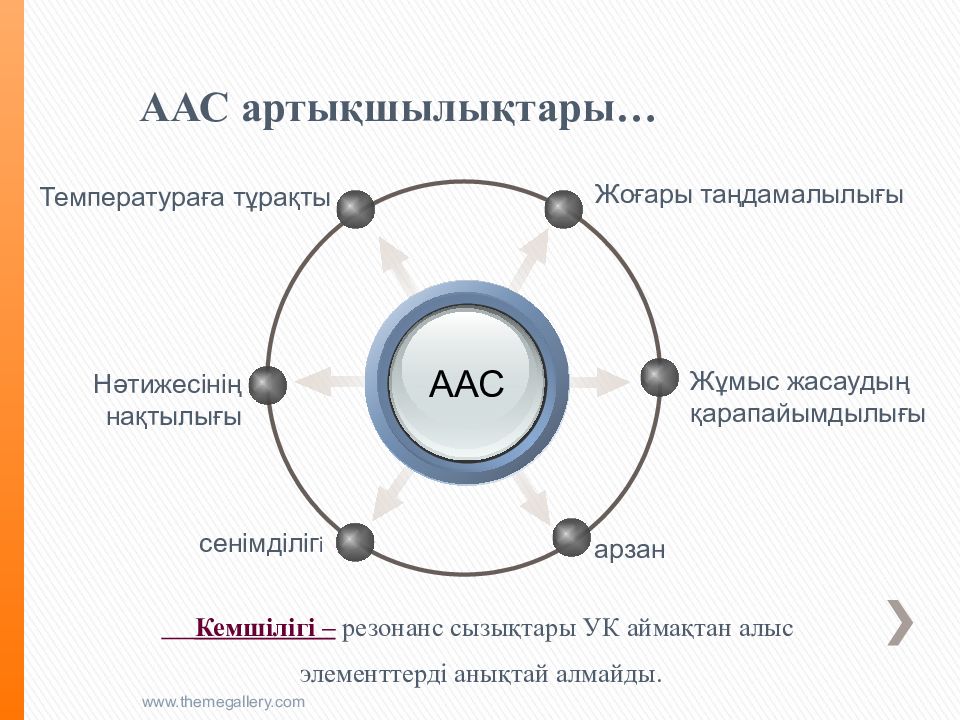

www.themegallery.com ААС Жоғары таңдамалылығы Температураға тұрақты Жұмыс жасаудың қарапайымдылығы арзан Нәтижесінің нақтылығы сенімділіг і Кемшілігі – резонанс сызықтары УК аймақтан алыс элементтерді анықтай алмайды.

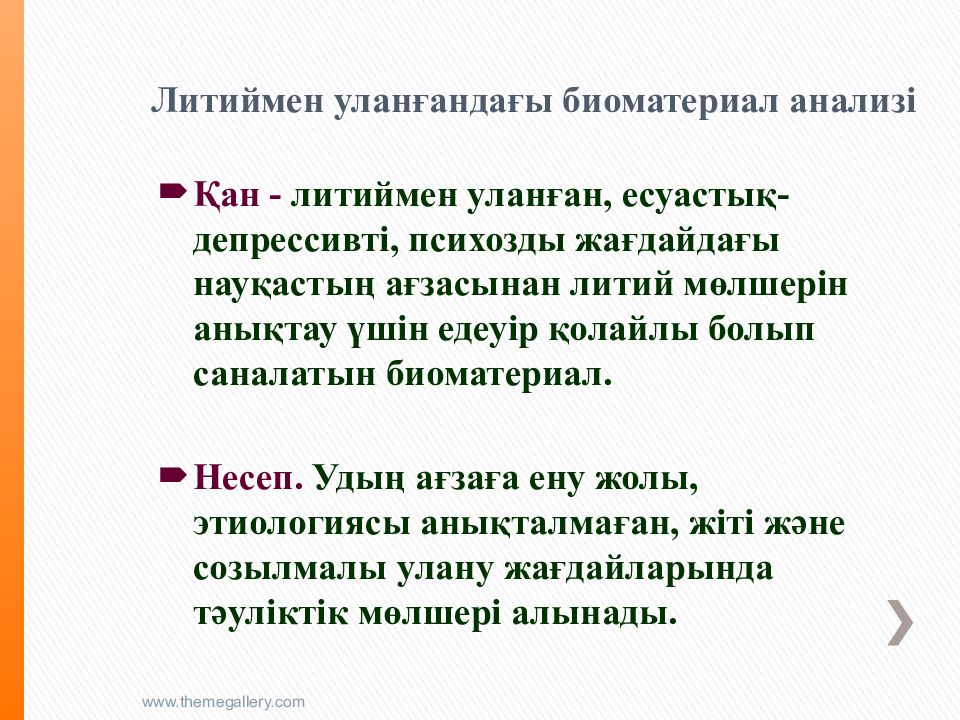

Қан - литиймен уланған, есуастық - депрессивті, психозды жағдайдағы науқастың ағзасынан литий мөлшерін анықтау үшін едеуір қолайлы болып саналатын биоматериал. Несеп. Удың ағзаға ену жолы, этиологиясы анықталмаған, жіті және созылмалы улану жағдайларында тәуліктік мөлшері алынады. www.themegallery.com

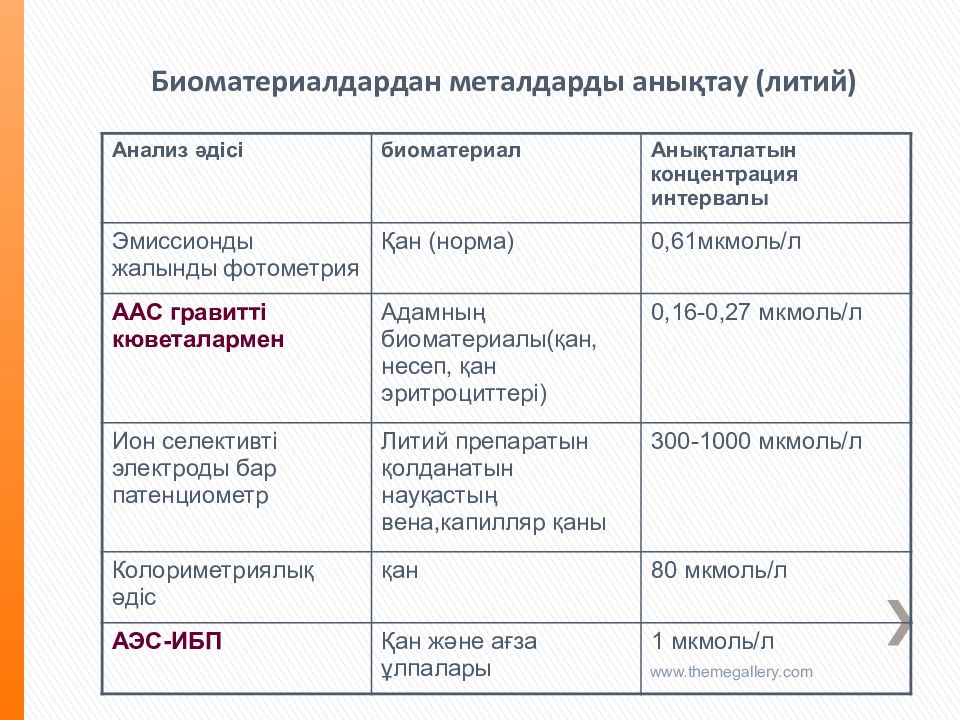

Анализ әдісі биоматериал Анықталатын концентрация интервалы Эмиссионды жалынды фотометрия Қан (норма) 0,61 мкмоль/л ААС гравитті кюветалармен Адамның биоматериалы(қан, несеп, қан эритроциттері) 0,16-0,27 мкмоль/л Ион селективті электроды бар патенциометр Литий препаратын қолданатын науқастың вена,капилляр қаны 300-1000 мкмоль/л Колориметриялық әдіс қан 80 мкмоль/л АЭС - ИБП Қан және ағза ұлпалары 1 мкмоль /л www.themegallery.com

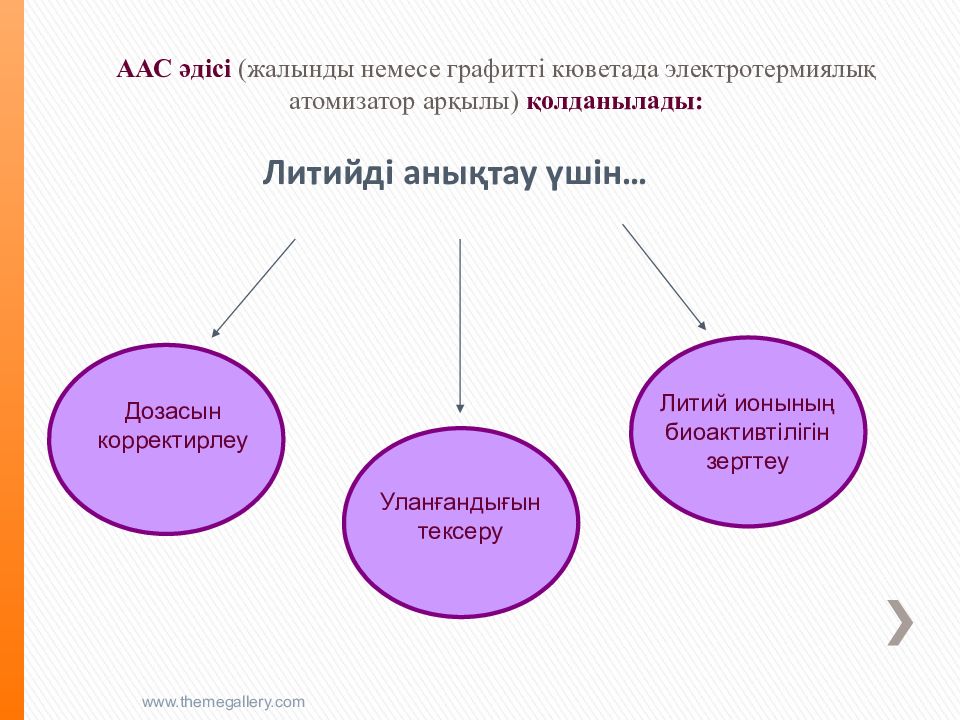

ААС әдісі (жалынды немесе графитті кюветада электротермиялық атомизатор арқылы) қолданылады: www.themegallery.com Дозасын корректирлеу Уланғандығын тексеру Литий ионының биоактивтілігін зерттеу
www.themegallery.com 1 2 ААС – бірнеше онжылдықтар бойы қан плазмасынан литийді анықтауда қолданылып келеді. Жаңа ми ұлпасынан тіпті өте аз мөлшерде анықтауға болады. Графитті кюветалы атомизаторы бар ААС анықтау шегін бірнеше пикограммға дейін төмендетіп, литийді субжасущалы фракцияларда анықтауға мүмкіндік береді.

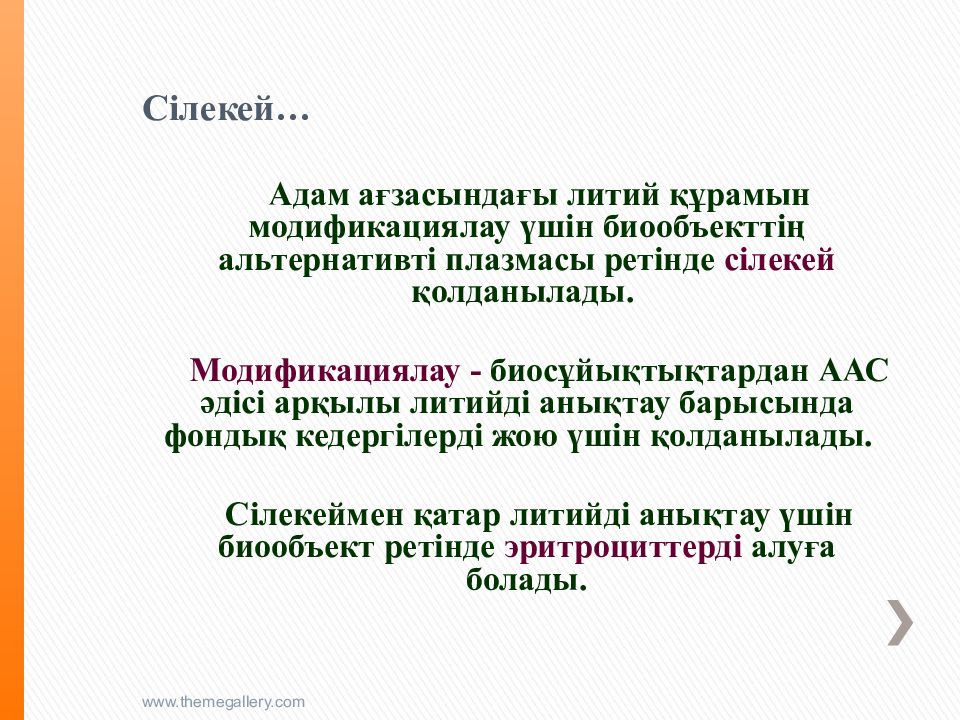

Адам ағзасындағы литий құрамын модификациялау үшін биообъекттің альтернативті плазмасы ретінде сілекей қолданылады. Модификациялау - биосұйықтықтардан ААС әдісі арқылы литийді анықтау барысында фондық кедергілерді жою үшін қолданылады. Сілекеймен қатар литийді анықтау үшін биообъект ретінде эритроциттерді алуға болады. www.themegallery.com

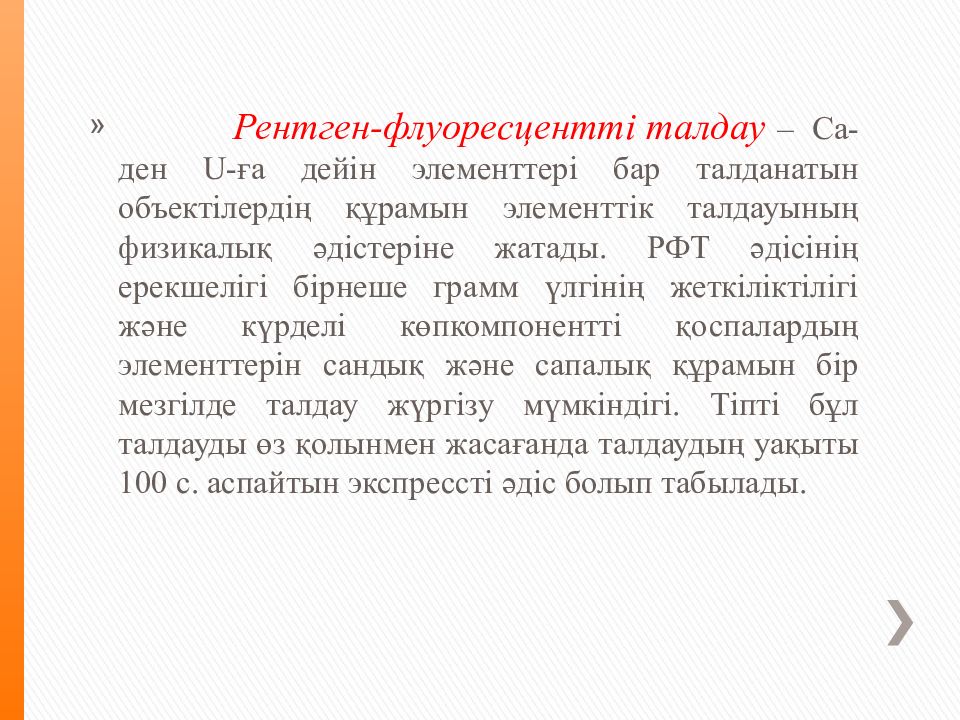

Рентген-флуоресцентті талдау – Ca-ден U-ға дейін элементтері бар талданатын объектілердің құрамын элементтік талдауының физикалық әдістеріне жатады. РФТ әдісінің ерекшелігі бірнеше грамм үлгінің жеткіліктілігі және күрделі көпкомпонентті қоспалардың элементтерін сандық және сапалық құрамын бір мезгілде талдау жүргізу мүмкіндігі. Тіпті бұл талдауды өз қолынмен жасағанда талдаудың уақыты 100 с. аспайтын экспрессті әдіс болып табылады.

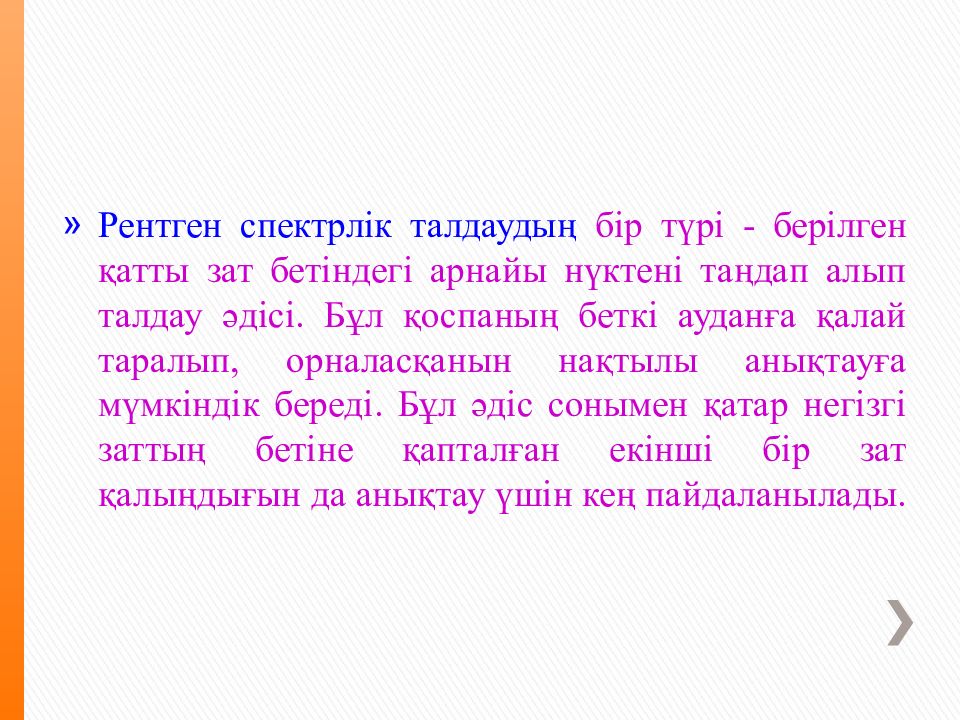

Рентген спектрлік талдаудың бір түрі - берілген қатты зат бетіндегі арнайы нүктені таңдап алып талдау әдісі. Бұл қоспаның беткі ауданға қалай таралып, орналасқанын нақтылы анықтауға мүмкіндік береді. Бұл әдіс сонымен қатар негізгі заттың бетіне қапталған екінші бір зат қалыңдығын да анықтау үшін кең пайдаланылады.
РСТ әдістері ай бетінің жыныстарын талдауға қолданылады. Оның көмегімен көптеген технологиялық процестер автоматты түрде реттелініп, басқарылуда.1928 жылы тұңғыш рет РФТ әдісінің сандық талдау әдістемесін Глокер мен Шайбер ұсынды, ал рентгенофлуоресцентті құрылғының өзін 1948 жылы Фридман мен Беркс жасап шығарды. Рентгенді спектрлер әртүрлі заттардағы жеке элементтер құрамын анықтау үшін кеңінен қолданылады.

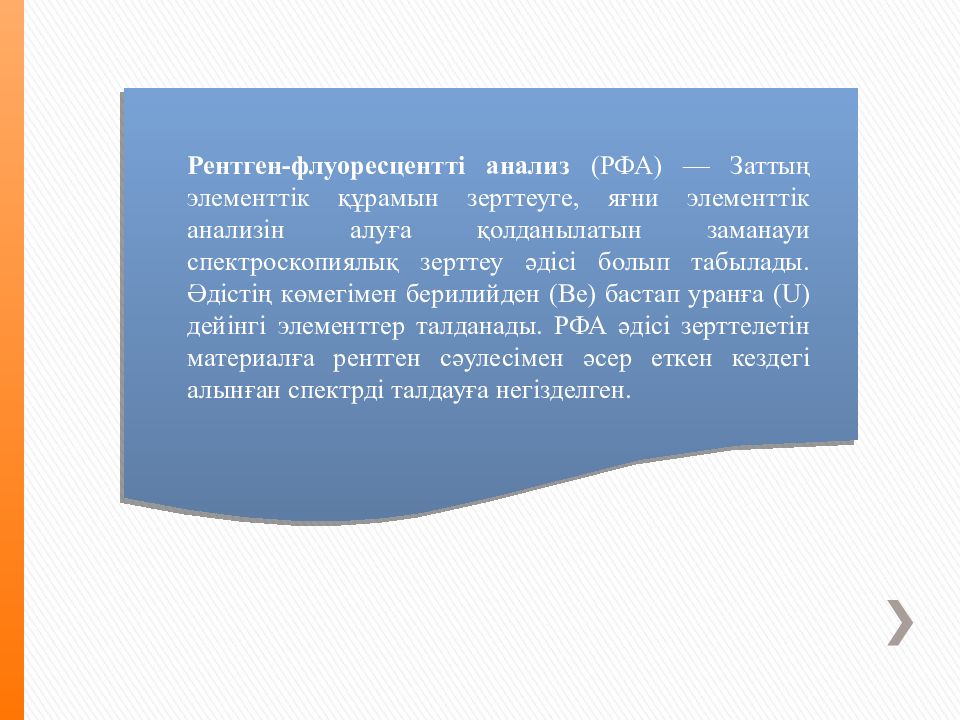

Рентген-флуоресцентті анализ (РФА) — Заттың элементтік құрамын зерттеуге, яғни элементтік анализін алуға қолданылатын заманауи спектроскопиялық зерттеу әдісі болып табылады. Әдістің көмегімен берилийден (Be) бастап уранға (U) дейінгі элементтер талданады. РФА әдісі зерттелетін материалға рентген сәулесімен әсер еткен кездегі алынған спектрді талдауға негізделген.

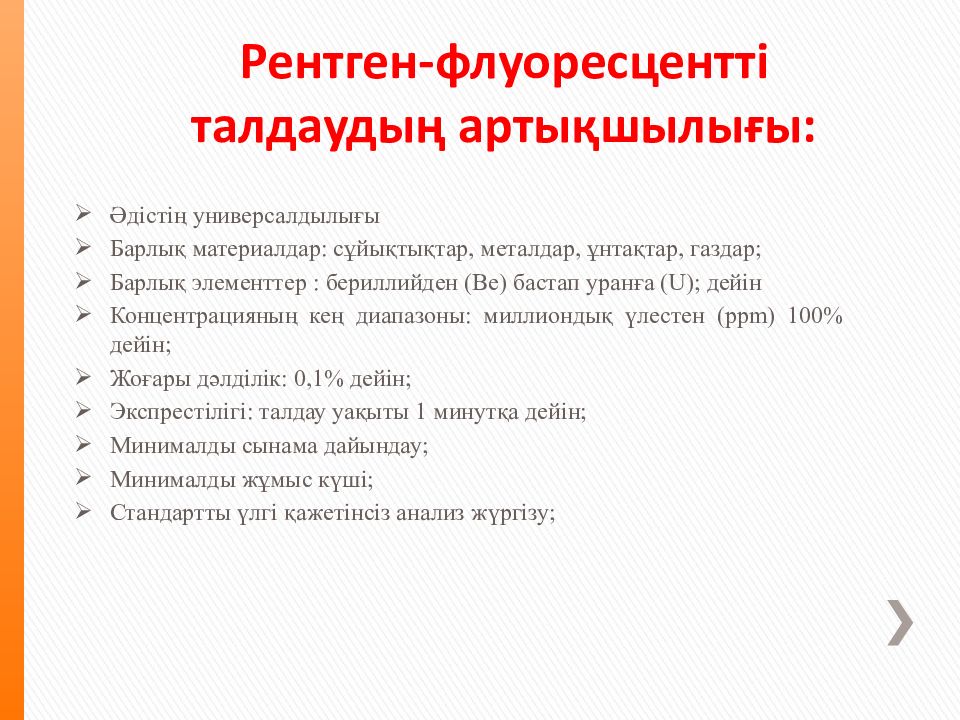

Әдістің универсалдылығы Барлық материалдар: сұйықтықтар, металдар, ұнтақтар, газдар; Барлық элементтер : бериллийден (Be) бастап уранға (U); дейін Концентрацияның кең диапазоны: миллиондық үлестен (ppm) 100% дейін; Жоғары дәлділік: 0,1% дейін; Экспрестілігі: талдау уақыты 1 минутқа дейін; Минималды сынама дайындау; Минималды жұмыс күші; Стандартты үлгі қажетінсіз анализ жүргізу;

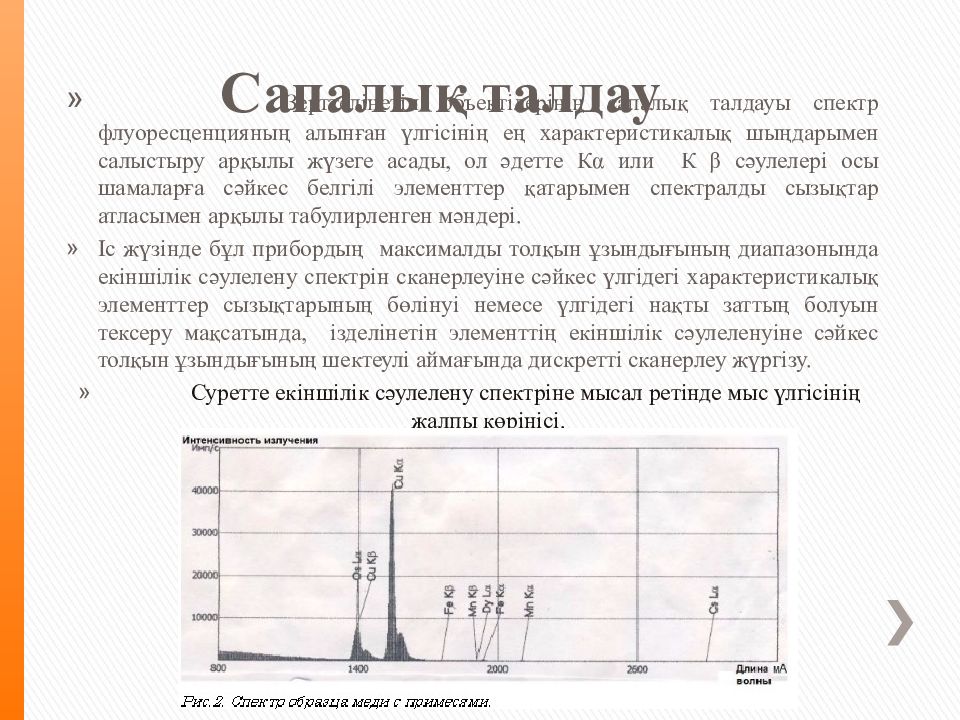

Зерттелінетін объектілерінің сапалық талдауы спектр флуоресценцияның алынған үлгісінің ең характеристикалық шыңдарымен салыстыру арқылы жүзеге асады, ол әдетте Кα или К β сәулелері осы шамаларға сәйкес белгілі элементтер қатарымен спектралды сызықтар атласымен арқылы табулирленген мәндері. Іс жүзінде бұл прибордың максималды толқын ұзындығының диапазонында екіншілік сәулелену спектрін сканерлеуіне сәйкес үлгідегі характеристикалық элементтер сызықтарының бөлінуі немесе үлгідегі нақты заттың болуын тексеру мақсатында, ізделінетін элементтің екіншілік сәулеленуіне сәйкес толқын ұзындығының шектеулі аймағында дискретті сканерлеу жүргізу. Суретте екіншілік сәулелену спектріне мысал ретінде мыс үлгісінің жалпы көрінісі.
Сандық талдау үлгінің құрамын дәл бағалау үшін пайдаланылады. Аналитикалық сызықтың өлшенген қарқындылығы мен үлгідегі тиісті элементтің концентрациясы арасындағы функционалдық тәуелділік бар екендігіне іс жүзінде сандық талдаудың барлық түрлеріне негізделген. Үлгідегі элементтің жоғарғы концентрациясы осы элементке сәйкес келетін энергияның екіншілік квант сәулеленуінің үлкен санының қалыптастыруын туғызады. Бірнеше үлгілердің қарқындылығын өлшеу, элементтерінің (эталондық үлгілері) белгілі, бірақ әр түрлі концентрациясы әрбір зерттелінетін элементке функционалдық тәуелділігін анықтайды. Бұл талдау аналитикалық (калибрлеу теңдеуі) және графикалық (калибрлеу графигі) түрде бейнеленуі мүмкін.
«Спектроскан» құралының блокты схемасы 1 - рентгендік түтік; 2 - спектрометрдің төменгі саңылауы; 3 - жоғары кернеулі жабдықтау көзі VIP -40; 4 – үлгілерді толтыру кюветасы; 5 - ұялы құрылғы; 6 - кристалды-талдағыш; 7 - қабылдау ұясы; 8 - флуоресцентті детектор. Талдау портативті рентген флуоресцентті кристалл дифракционды сканерлеуші «Спектроскан» спектрометрінде жүргізіледі. Рентгенфлуоресцент қондырғысында ең бірінші талданатын үлгіге рентген сәулесі жіберіледі де, нәтижесінде үлгі рентген диапазонында сәулеленеді. Екінші қайта сәулелену кезінде спектрлі құрамы талданатын үлгі құрамындағы элементтерін көрсетеді.

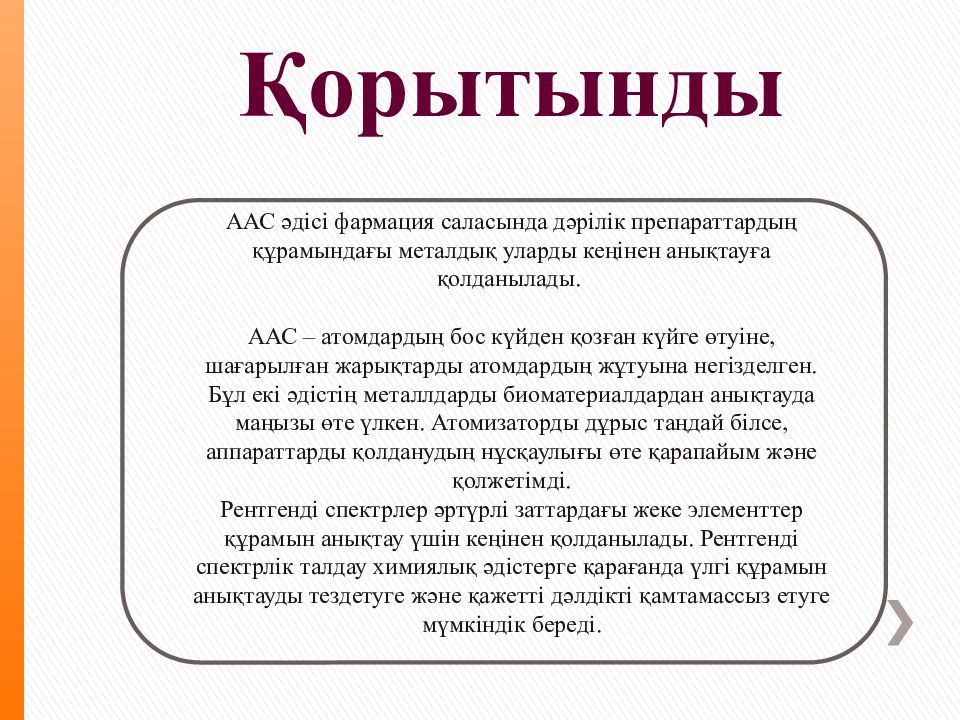

ААС әдісі фармация саласында дәрілік препараттардың құрамындағы металдық уларды кеңінен анықтауға қолданылады. ААС – атомдардың бос күйден қозған күйге өтуіне, шағарылған жарықтарды атомдардың жұтуына негізделген. Бұл екі әдістің металлдарды биоматериалдардан анықтауда маңызы өте үлкен. Атомизаторды дұрыс таңдай білсе, аппараттарды қолданудың нұсқаулығы өте қарапайым және қолжетімді. Рентгенді спектрлер әртүрлі заттардағы жеке элементтер құрамын анықтау үшін кеңінен қолданылады. Рентгенді спектрлік талдау химиялық әдістерге қарағанда үлгі құрамын анықтауды тездетуге және қажетті дәлдікті қамтамассыз етуге мүмкіндік береді.

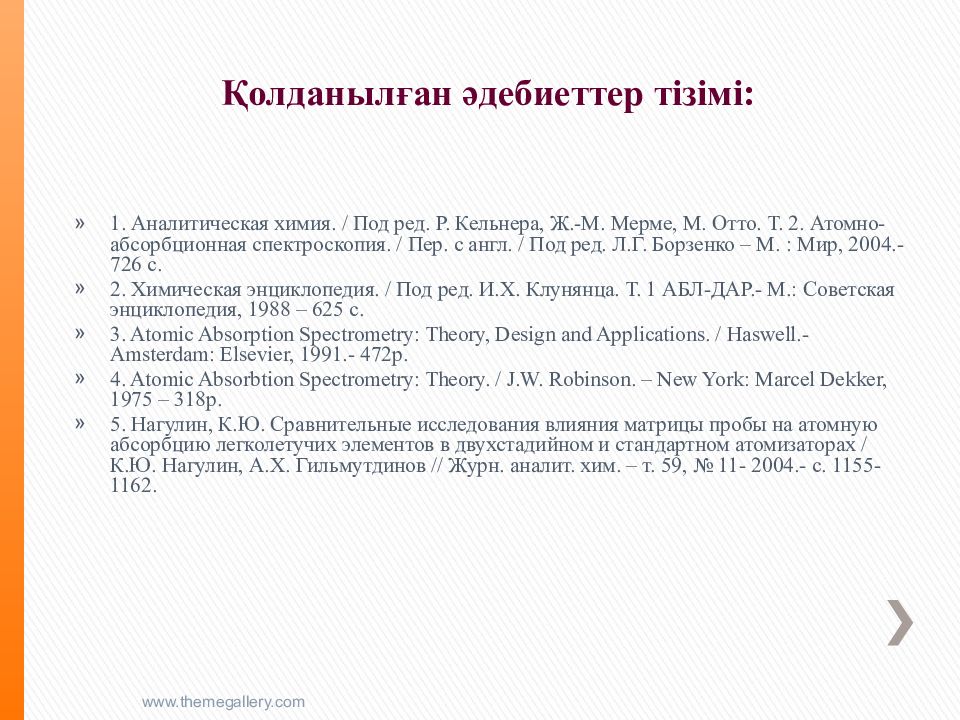

1. Аналитическая химия. / Под ред. Р. Кельнера, Ж.-М. Мерме, М. Отто. Т. 2. Атомно-абсорбционная спектроскопия. / Пер. с англ. / Под ред. Л.Г. Борзенко – М. : Мир, 2004.- 726 с. 2. Химическая энциклопедия. / Под ред. И.Х. Клунянца. Т. 1 АБЛ-ДАР.- М.: Советская энциклопедия, 1988 – 625 с. 3. Atomic Absorption Spectrometry: Theory, Design and Applications. / Haswell.- Amsterdam: Elsevier, 1991.- 472p. 4. Atomic Absorbtion Spectrometry: Theory. / J.W. Robinson. – New York: Marcel Dekker, 1975 – 318p. 5. Нагулин, К.Ю. Сравнительные исследования влияния матрицы пробы на атомную абсорбцию легколетучих элементов в двухстадийном и стандартном атомизаторах / К.Ю. Нагулин, А.Х. Гильмутдинов // Журн. аналит. хим. – т. 59, № 11- 2004.- с. 1155-1162. www.themegallery.com
