ООО «СТ-ПЕРИМЕТР» Т/Ф: +7 (8412) 62 - 53 -05 Моб: +7 (963) 099 -77 -55 E-mail: ST-PERIMETR@mail.ru Презентация радиоволновых извещателей нового поколения обладающих узкой зоной обнаружения и не требующих получения решений ГКРЧ. Извещателя для охраны крановых площадок во взрывозащищенном исполнении «Р-10»
Компания ООО "СТ-ПЕРИМЕТР" является эксклюзивным продавцом продукции ЗАО «Фирма «ЮМИРС» под собственными наименованиями и ориентирована на работу с крупными корпоративными заказчиками. Работая с нами Вы получаете: Решения, недоступные ранее (благодаря специализированным техническим средствам охраны); Квалифицированную техническую поддержку и расширенные гарантийные обязательства.

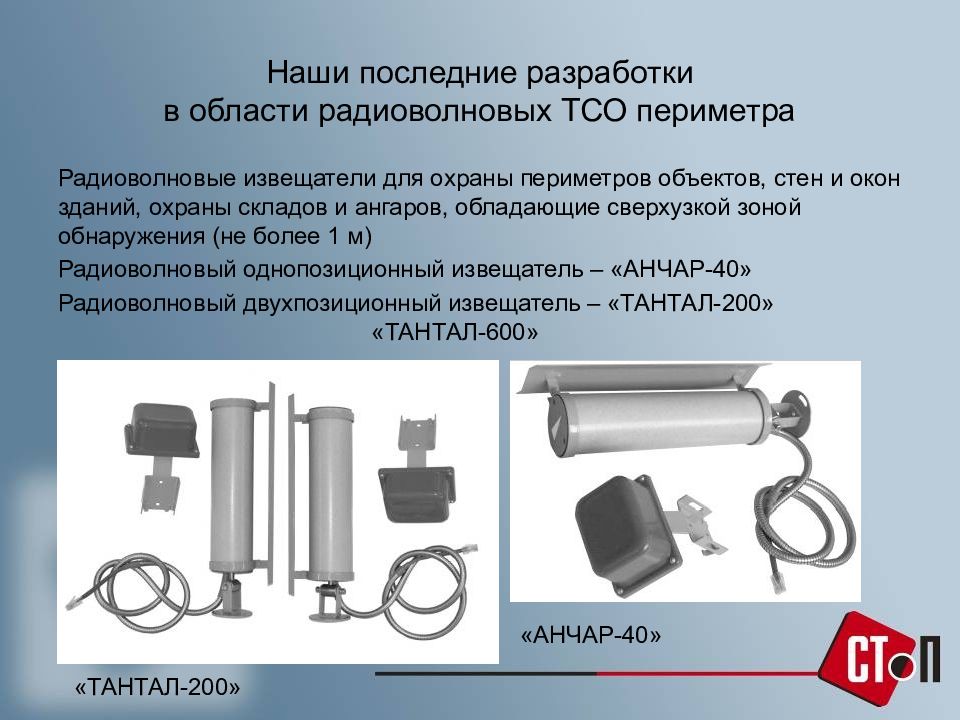

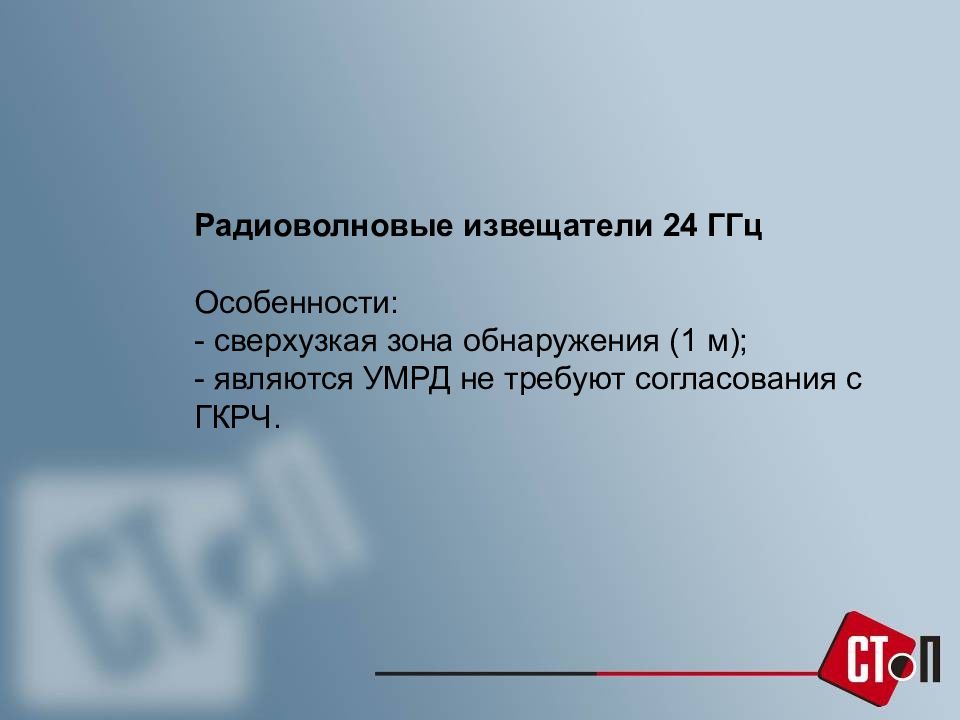

Радиоволновые извещатели для охраны периметров объектов, стен и окон зданий, охраны складов и ангаров, обладающие сверхузкой зоной обнаружения (не более 1 м) Радиоволновый однопозиционный извещатель – «АНЧАР-40» Радиоволновый двухпозиционный извещатель – «ТАНТАЛ-200» «ТАНТАЛ-600» «ТАНТАЛ-200» «АНЧАР-40»

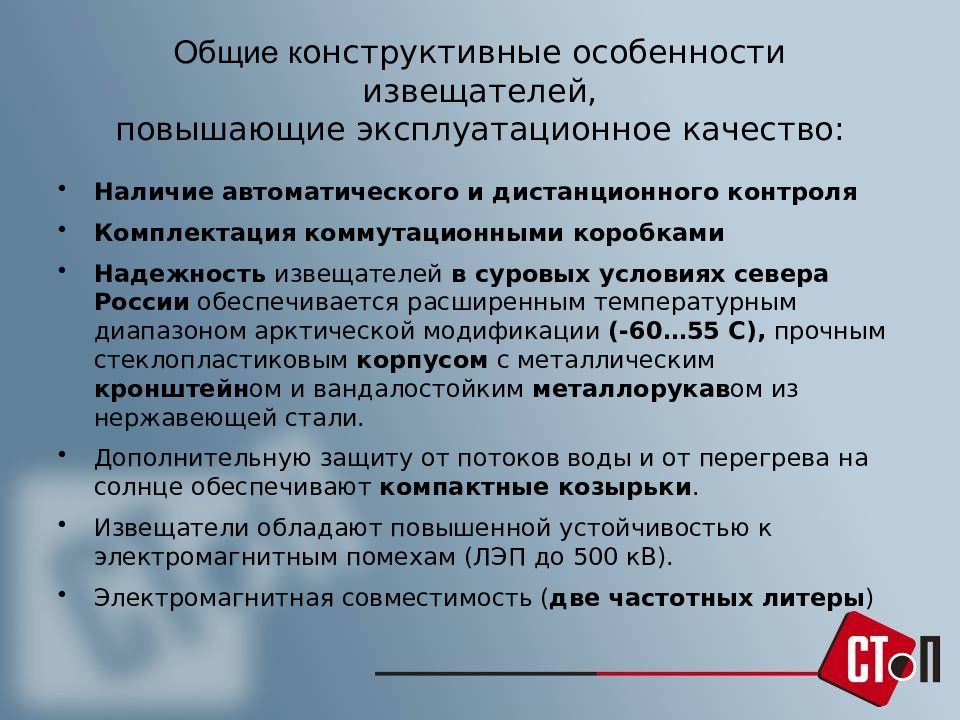

Наличие автоматического и дистанционного контроля Комплектация коммутационными коробками Надежность извещателей в суровых условиях севера России обеспечивается расширенным температурным диапазоном арктической модификации (-60…55 С), прочным стеклопластиковым корпусом с металлическим кронштейн ом и вандалостойким металлорукав ом из нержавеющей стали. Дополнительную защиту от потоков воды и от перегрева на солнце обеспечивают компактные козырьки. Извещатели обладают повышенной устойчивостью к электромагнитным помехам (ЛЭП до 500 кВ). Электромагнитная совместимость ( две частотных литеры ) Общие к онструктивные особенности извещателей, повышающие эксплуатационное качество:

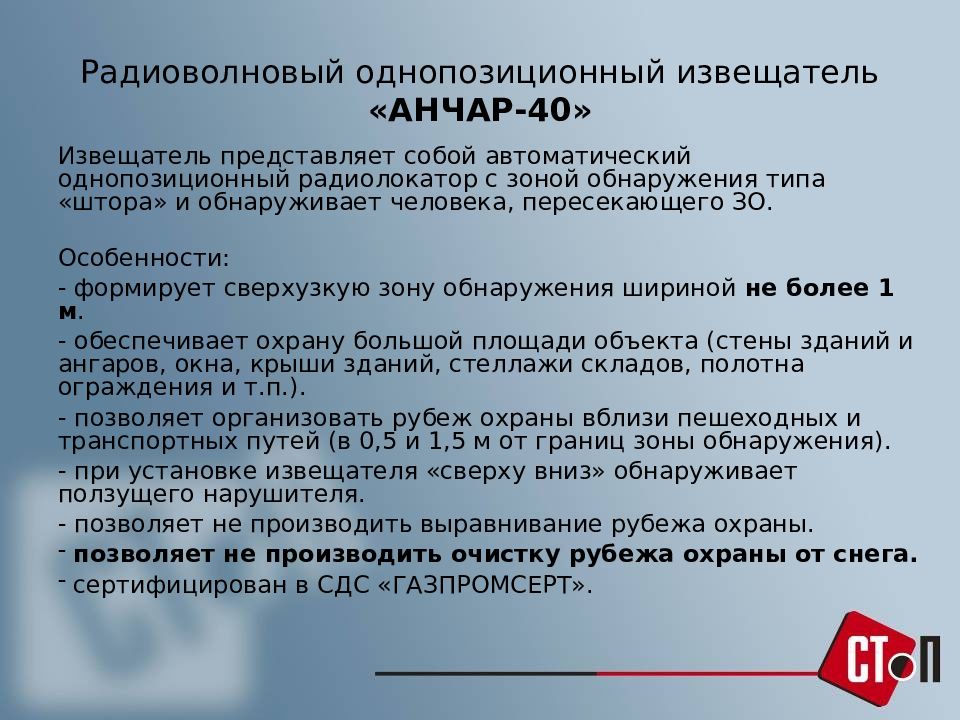

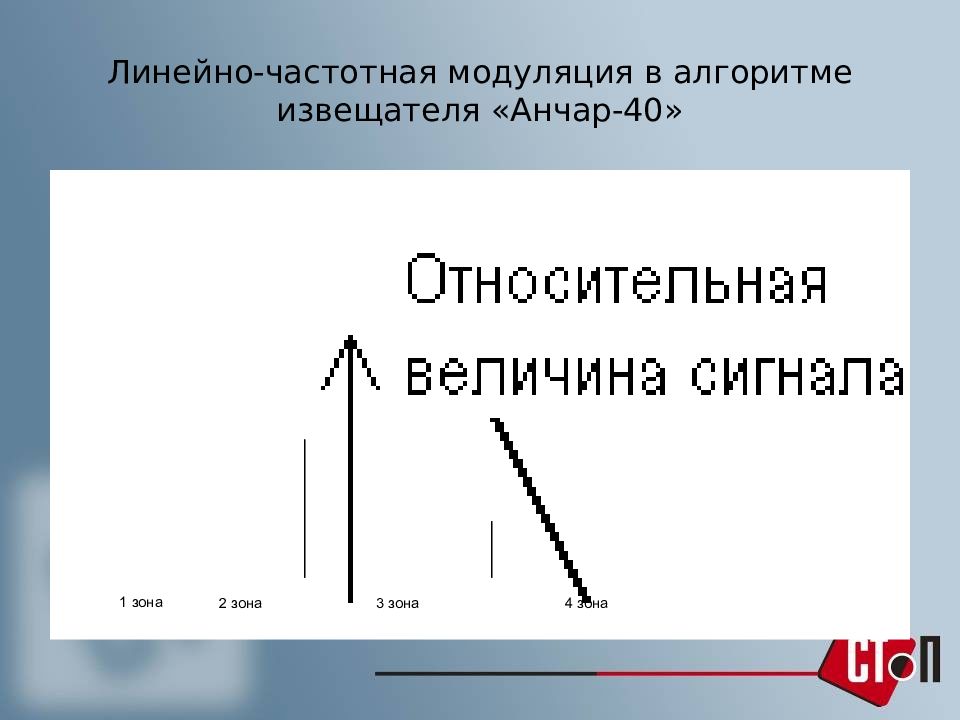

Извещатель представляет собой автоматический однопозиционный радиолокатор с зоной обнаружения типа «штора» и обнаруживает человека, пересекающего ЗО. Особенности: - формирует сверхузкую зону обнаружения шириной не более 1 м. - обеспечивает охрану большой площади объекта (стены зданий и ангаров, окна, крыши зданий, стеллажи складов, полотна ограждения и т.п.). - позволяет организовать рубеж охраны вблизи пешеходных и транспортных путей (в 0,5 и 1,5 м от границ зоны обнаружения). - при установке извещателя «сверху вниз» обнаруживает ползущего нарушителя. - позволяет не производить выравнивание рубежа охраны. позволяет не производить очистку рубежа охраны от снега. сертифицирован в СДС «ГАЗПРОМСЕРТ».

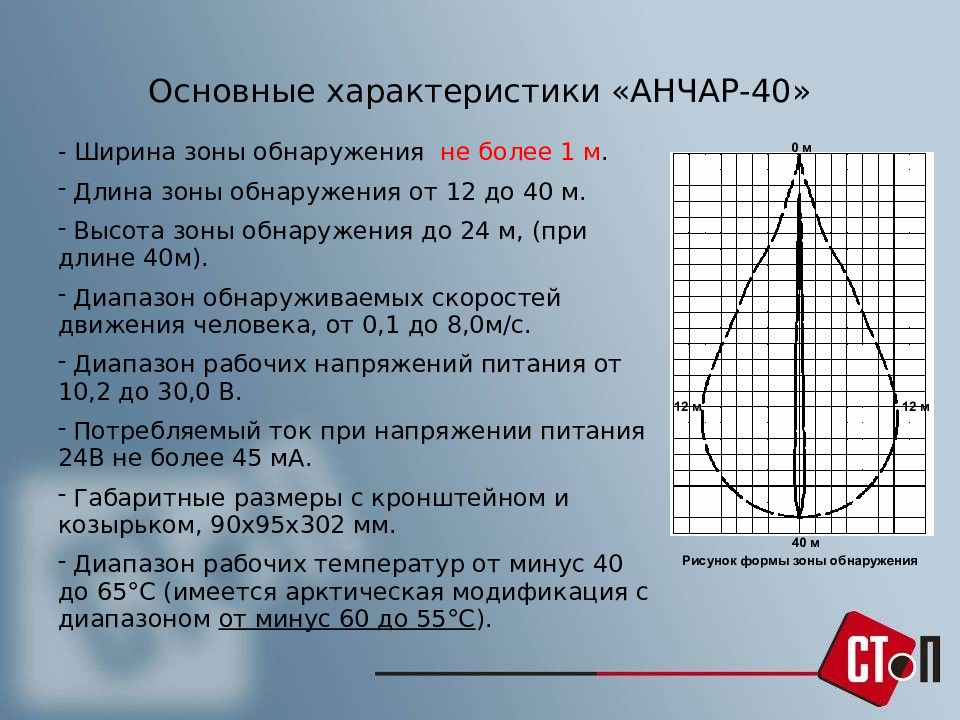

- Ширина зоны обнаружения не более 1 м. Длина зоны обнаружения от 12 до 40 м. Высота зоны обнаружения до 24 м, (при длине 40м). Диапазон обнаруживаемых скоростей движения человека, от 0,1 до 8,0м/с. Диапазон рабочих напряжений питания от 10,2 до 30,0 В. Потребляемый ток при напряжении питания 24В не более 45 мА. Габаритные размеры с кронштейном и козырьком, 90х95х302 мм. Диапазон рабочих температур от минус 40 до 65°С (имеется арктическая модификация с диапазоном от минус 60 до 55°С ). Рисунок формы зоны обнаружения 40 м 0 м 12 м 12 м

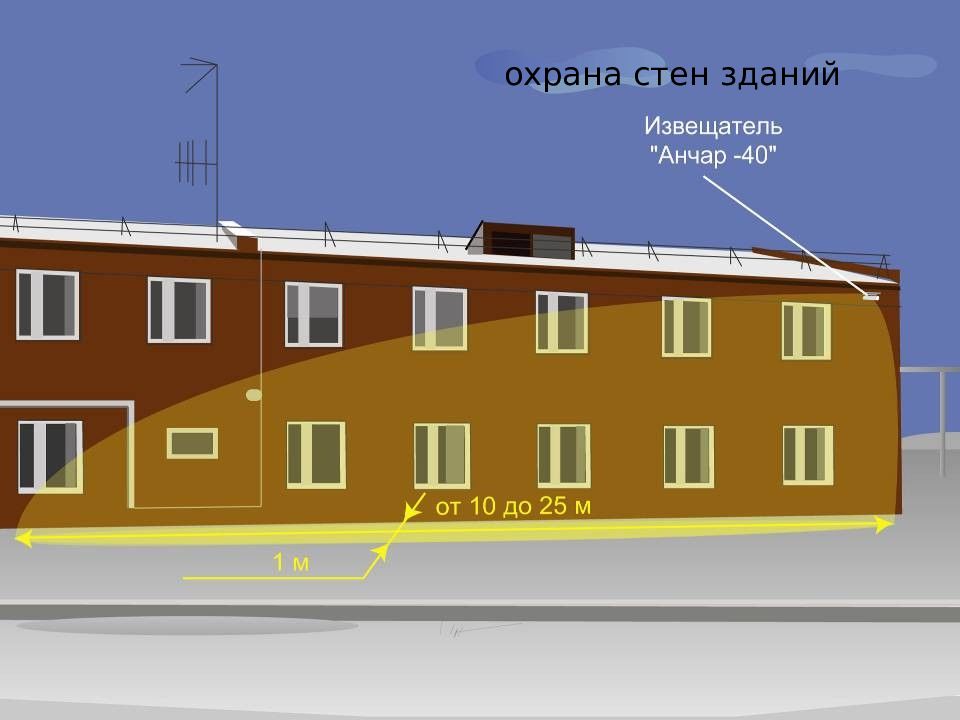

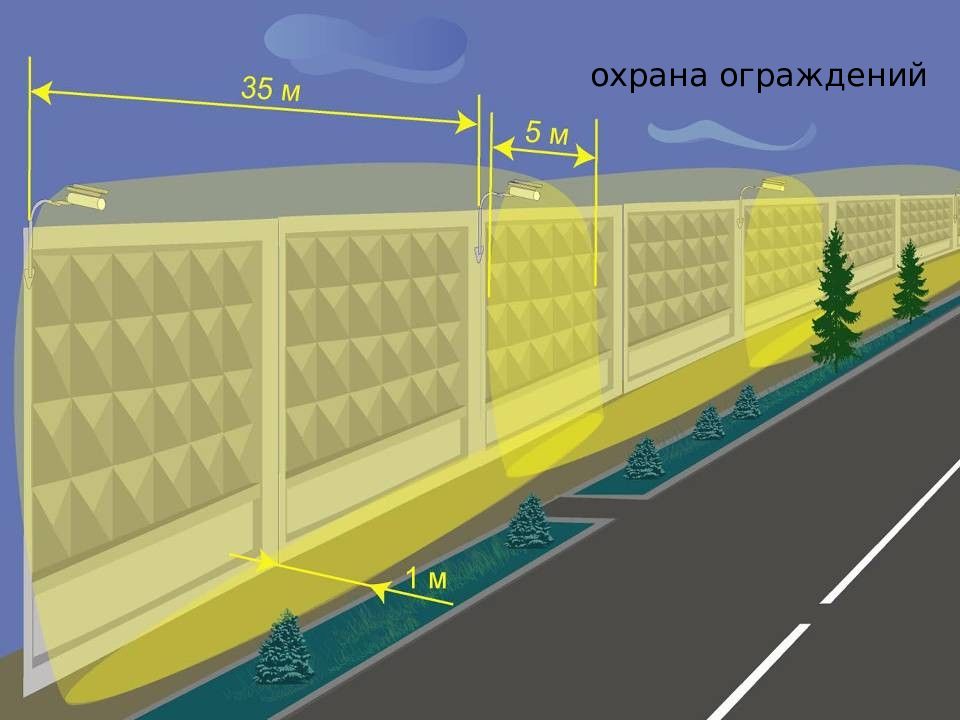

охрана стен зданий

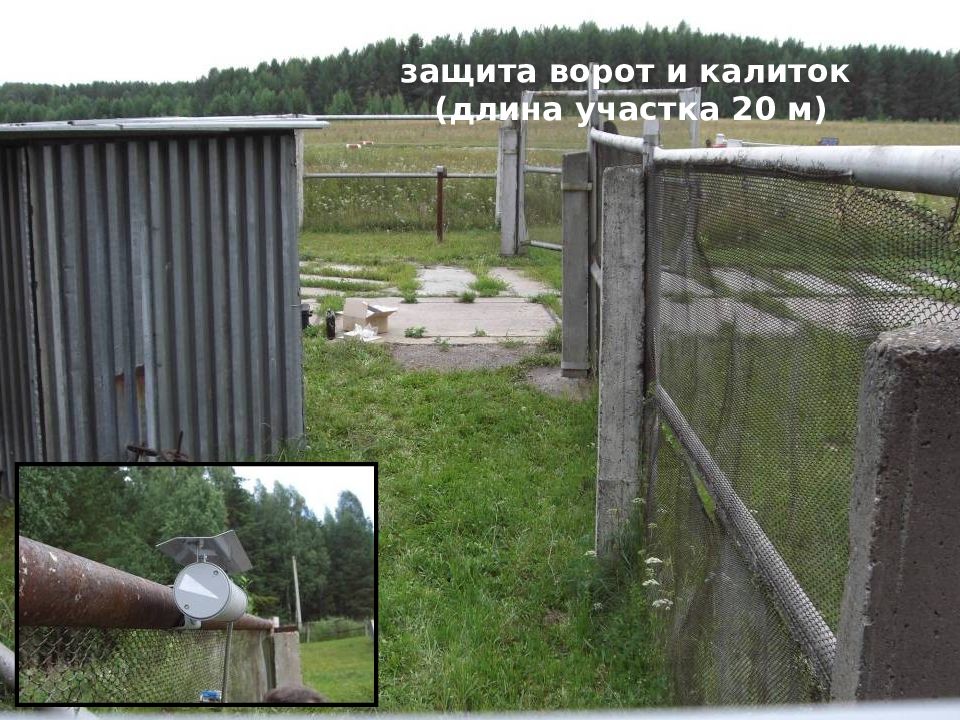

защита ворот и калиток (длина участка 20 м)

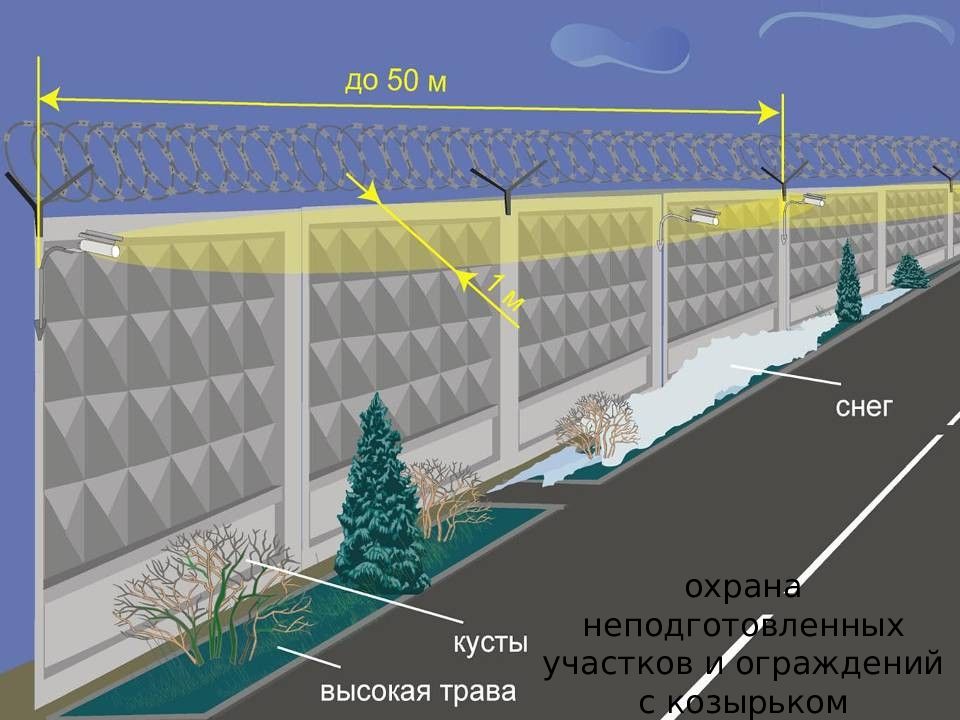

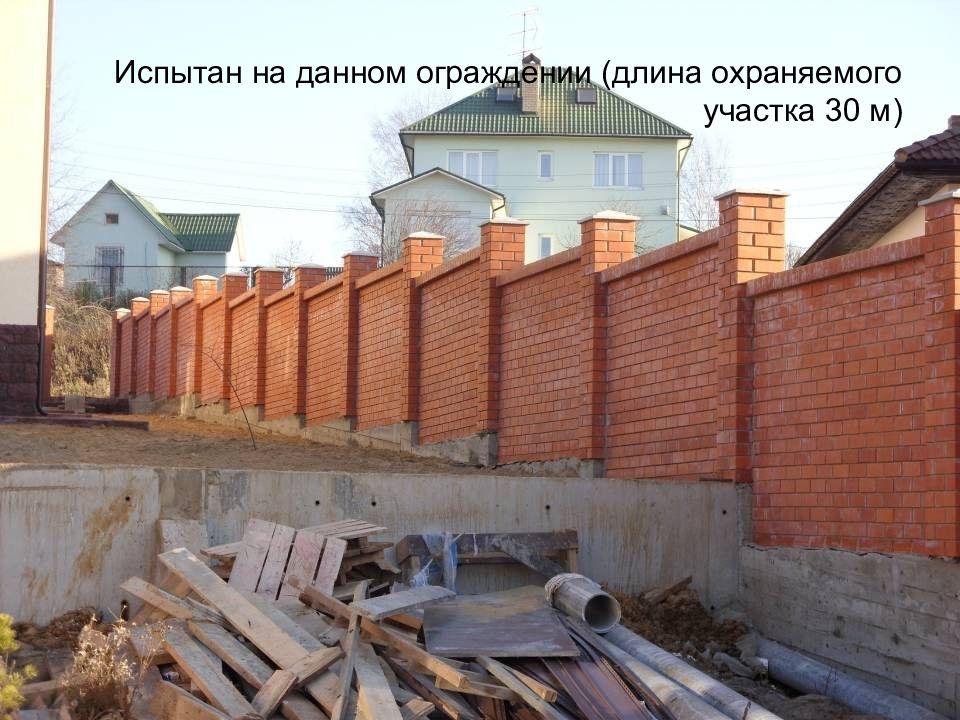

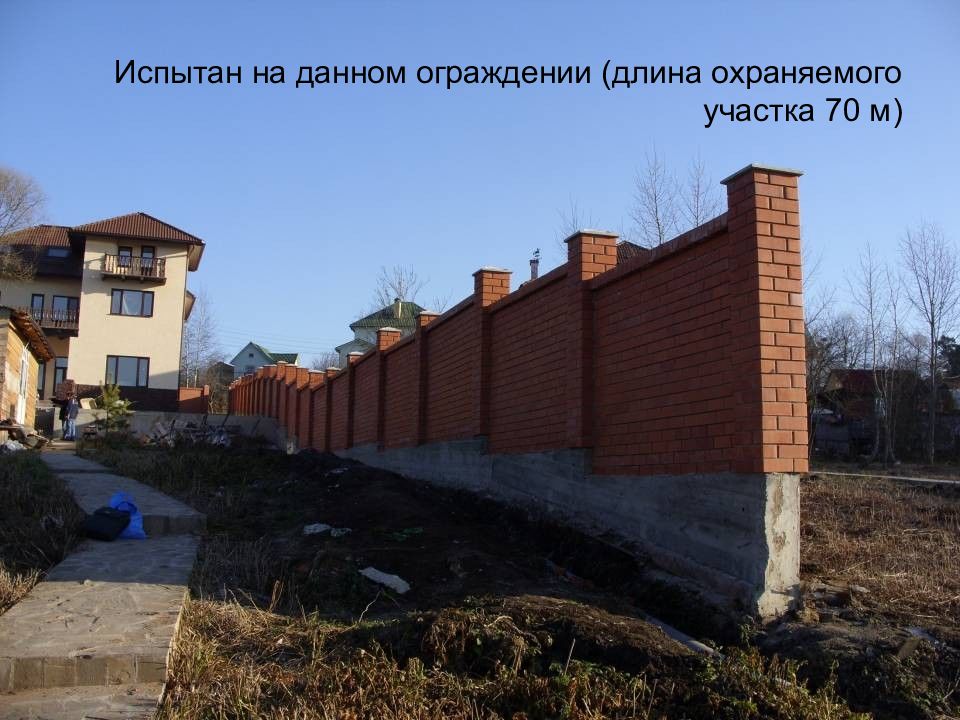

Защита примыкающих радионепрозрачных ограждений
охрана эстакад пересекающих периметр

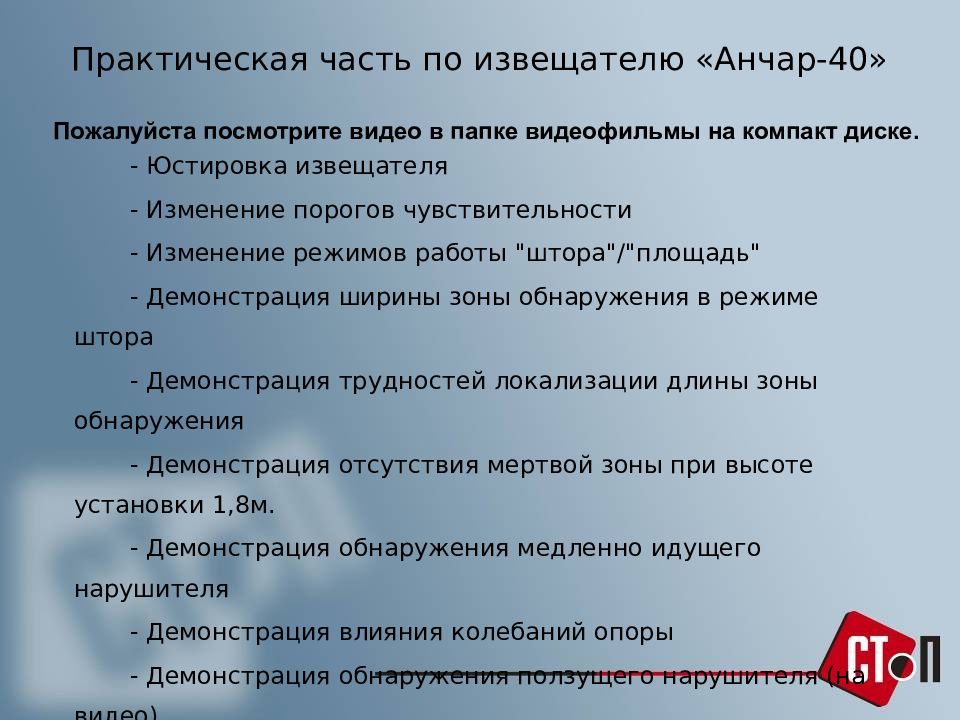

- Юстировка извещателя - Изменение порогов чувствительности - Изменение режимов работы "штора"/"площадь" - Демонстрация ширины зоны обнаружения в режиме штора - Демонстрация трудностей локализации длины зоны обнаружения - Демонстрация отсутствия мертвой зоны при высоте установки 1,8м. - Демонстрация обнаружения медленно идущего нарушителя - Демонстрация влияния колебаний опоры - Демонстрация обнаружения ползущего нарушителя (на видео) Пожалуйста посмотрите видео в папке видеофильмы на компакт диске.

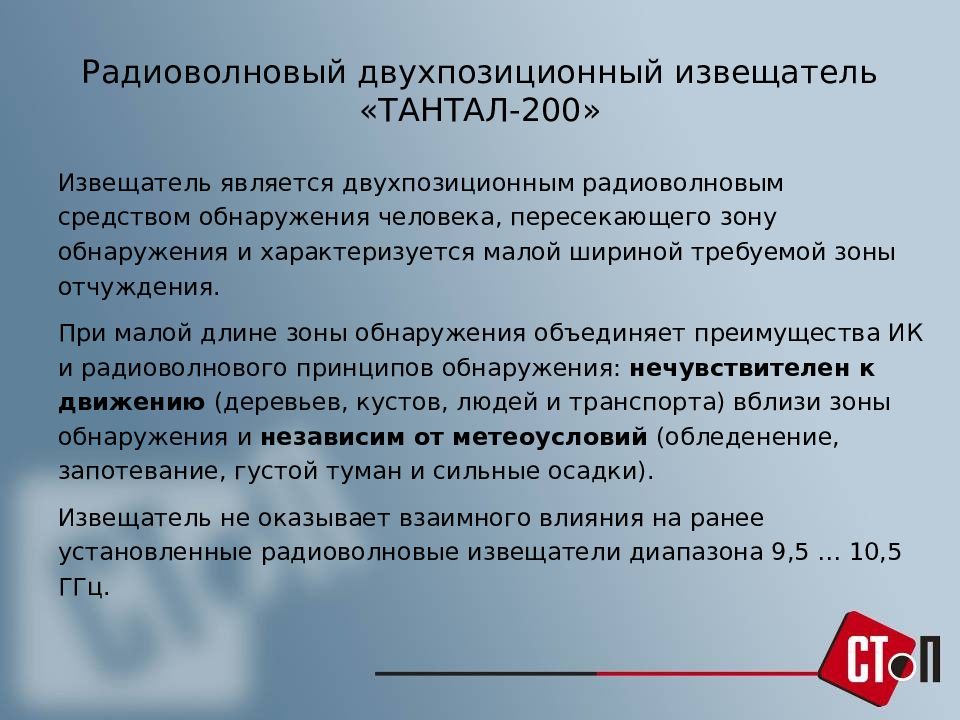

Извещатель является двухпозиционным радиоволновым средством обнаружения человека, пересекающего зону обнаружения и характеризуется малой шириной требуемой зоны отчуждения. При малой длине зоны обнаружения объединяет преимущества ИК и радиоволнового принципов обнаружения: нечувствителен к движению (деревьев, кустов, людей и транспорта) вблизи зоны обнаружения и независим от метеоусловий (обледенение, запотевание, густой туман и сильные осадки). Извещатель не оказывает взаимного влияния на ранее установленные радиоволновые извещатели диапазона 9,5 … 10,5 ГГц.

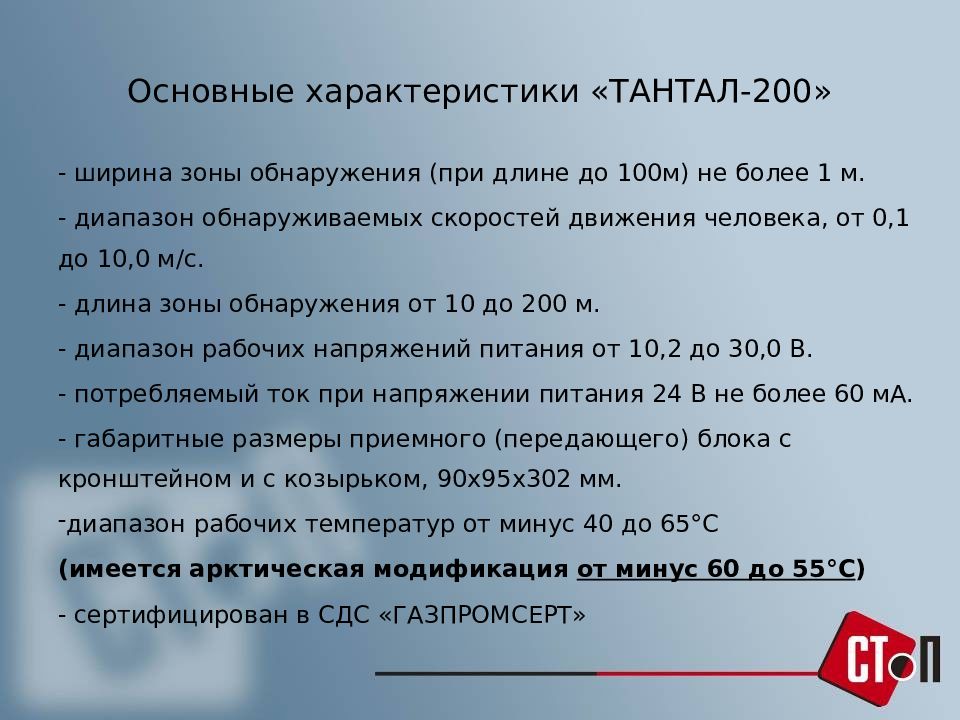

- ширина зоны обнаружения (при длине до 100м) не более 1 м. - диапазон обнаруживаемых скоростей движения человека, от 0,1 до 10,0 м/с. - длина зоны обнаружения от 10 до 200 м. - диапазон рабочих напряжений питания от 10,2 до 30,0 В. - потребляемый ток при напряжении питания 24 В не более 60 мА. - габаритные размеры приемного (передающего) блока с кронштейном и с козырьком, 90х95х302 мм. диапазон рабочих температур от минус 40 до 65°С (имеется арктическая модификация от минус 60 до 55°С ) - сертифицирован в СДС «ГАЗПРОМСЕРТ»

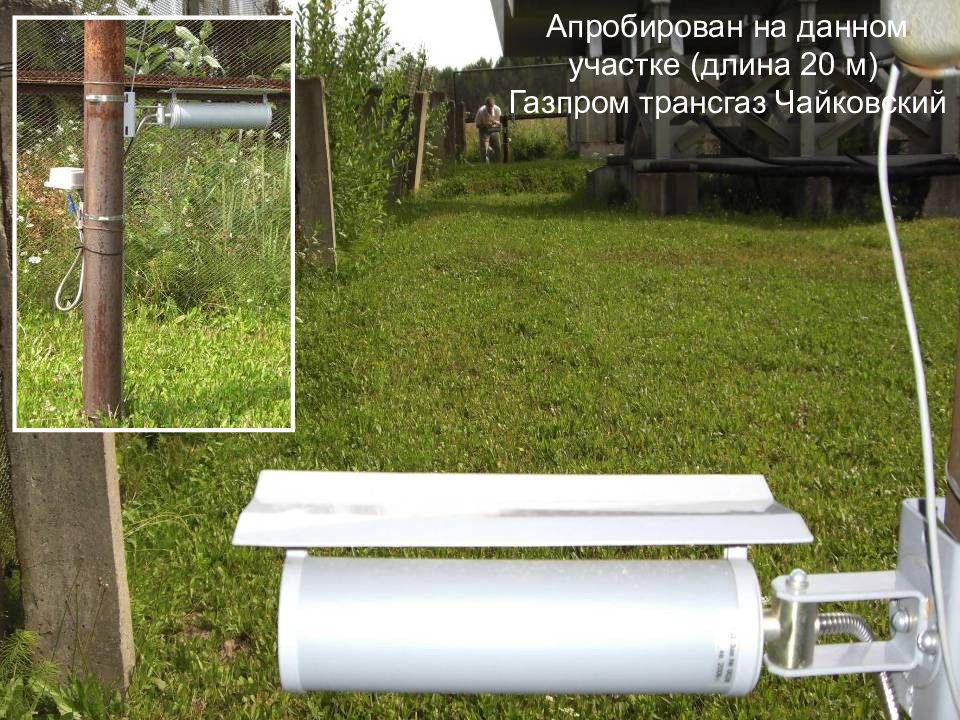

Апробирован на данном участке (длина 20 м) Газпром трансгаз Чайковский
апробирован на ГРС Газпром трансгаз Н.Новгород охрана участка без сезонных регулировок
в комплект поставки изделия входит КМЧ-3

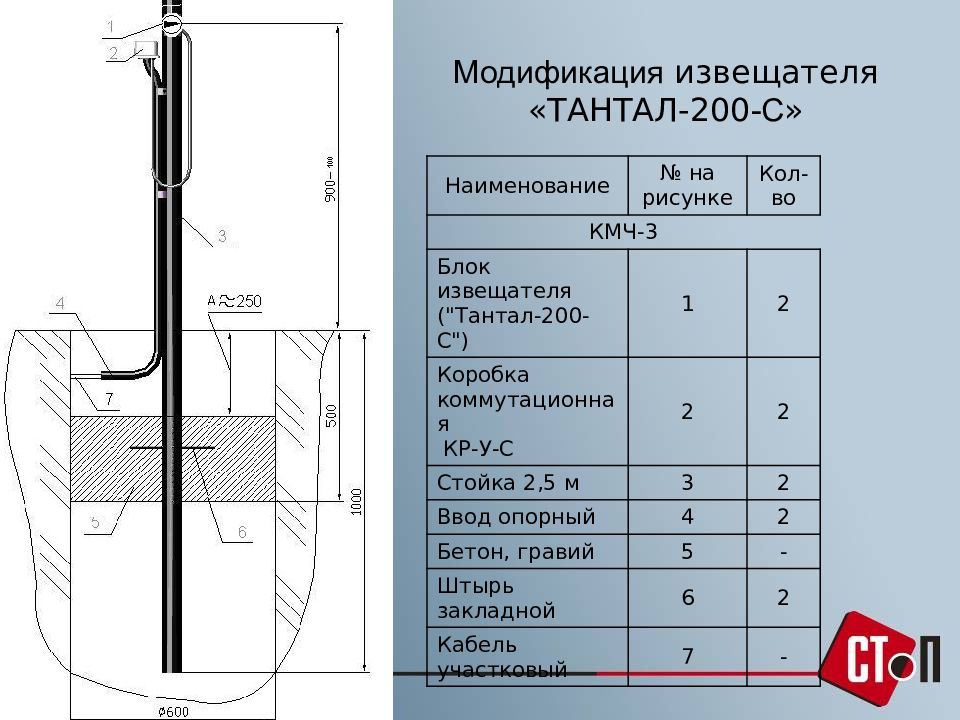

Наименование № на рисунке Кол-во КМЧ-3 Блок извещателя ("Тантал-200-С") 1 2 Коробка коммутационная КР-У-С 2 2 Стойка 2,5 м 3 2 Ввод опорный 4 2 Бетон, гравий 5 - Штырь закладной 6 2 Кабель участковый 7 -
Фото «ТАНТАЛ- 6 00-С»
в комплект поставки изделия входит КМЧ-2

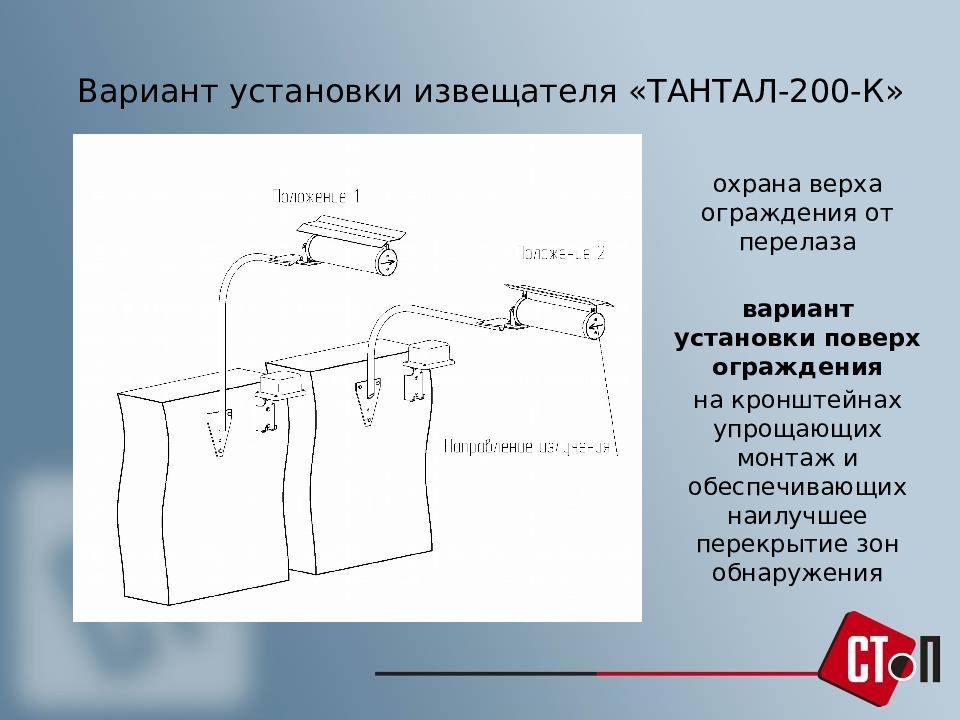

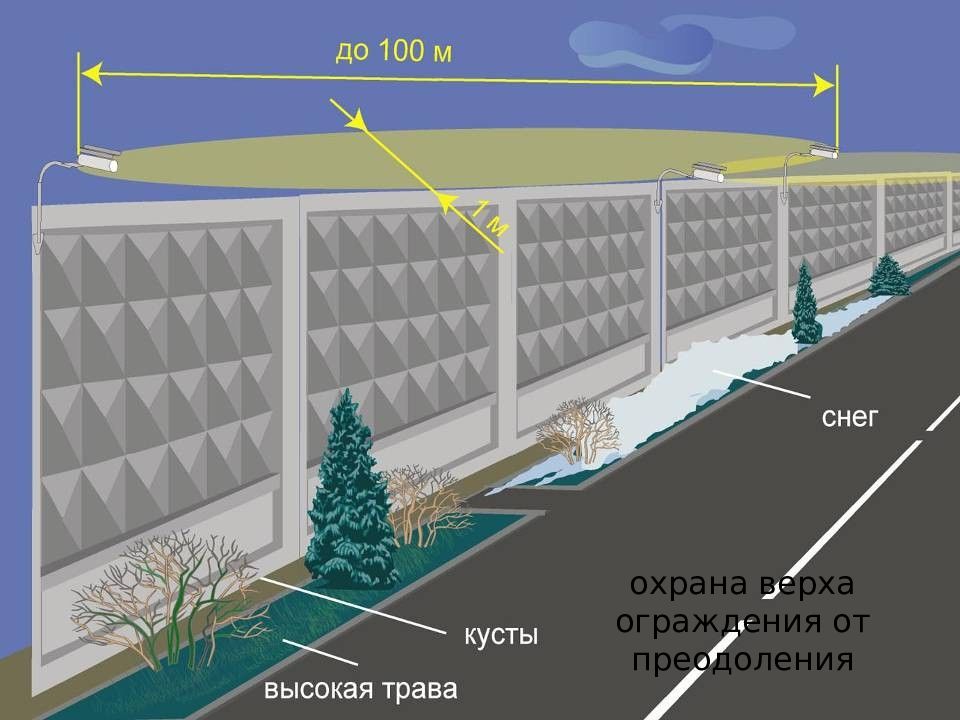

охрана верха ограждения от перелаза вариант установки поверх ограждения на кронштейнах упрощающих монтаж и обеспечивающих наилучшее перекрытие зон обнаружения

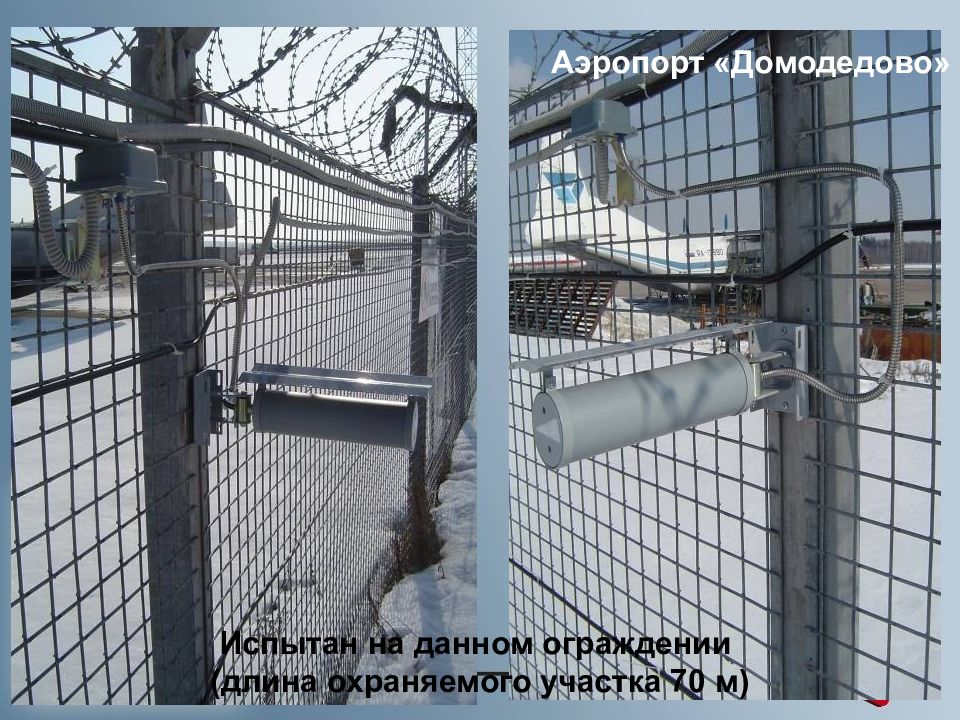

Аэропорт «Домодедово»

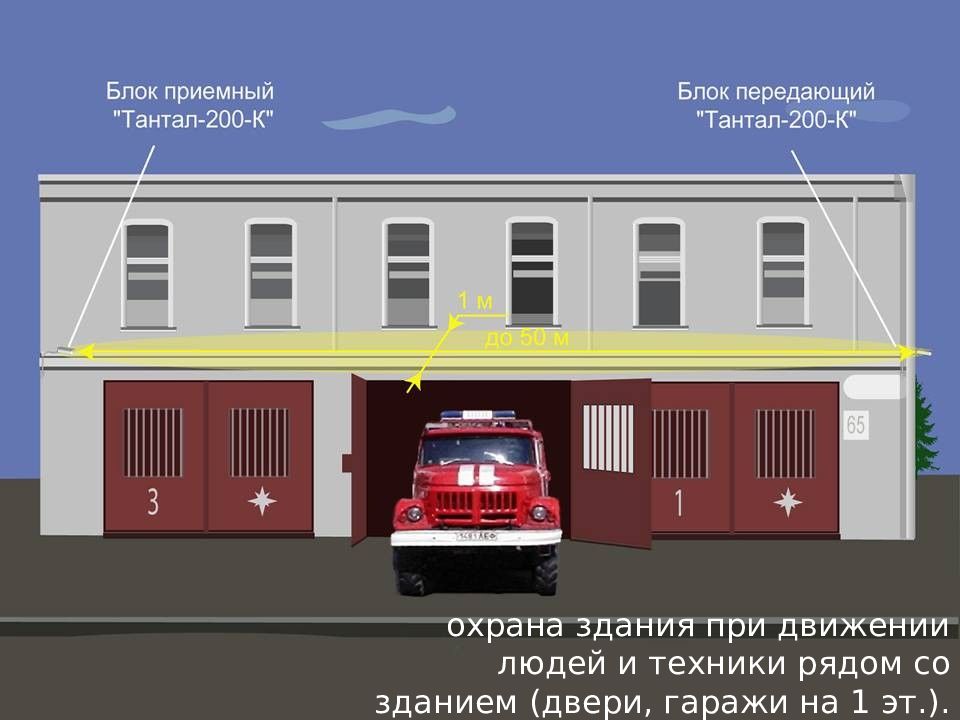

охрана здания при движении людей и техники рядом со зданием (двери, гаражи на 1 эт.).
охрана автомобильных и ж.д. ворот

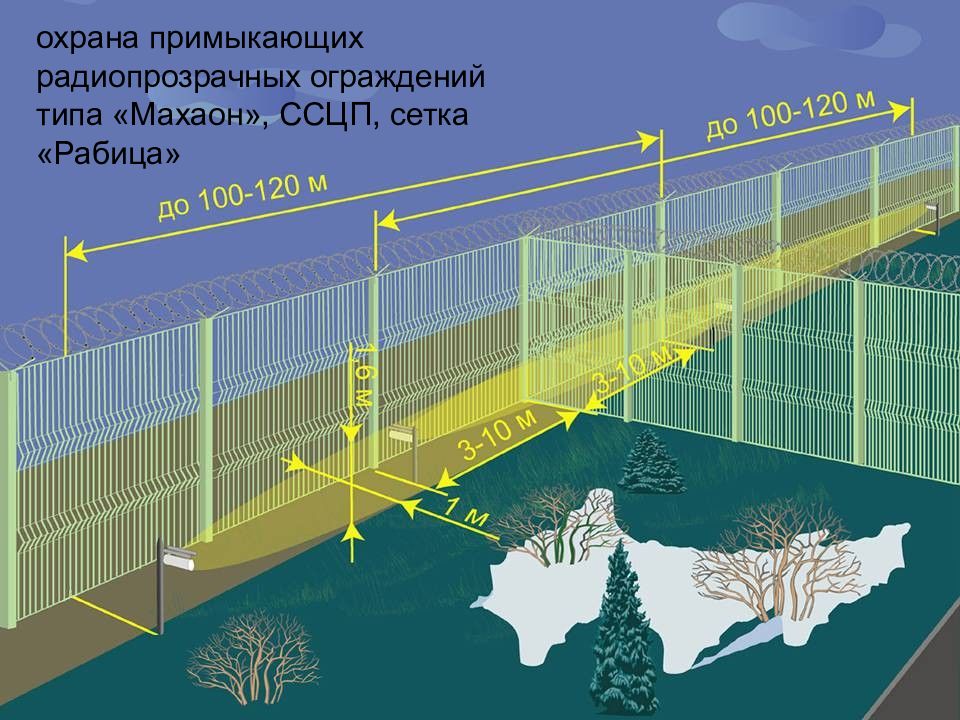

охрана примыкающих радиопрозрачных ограждений типа «Махаон», ССЦП, сетка «Рабица»

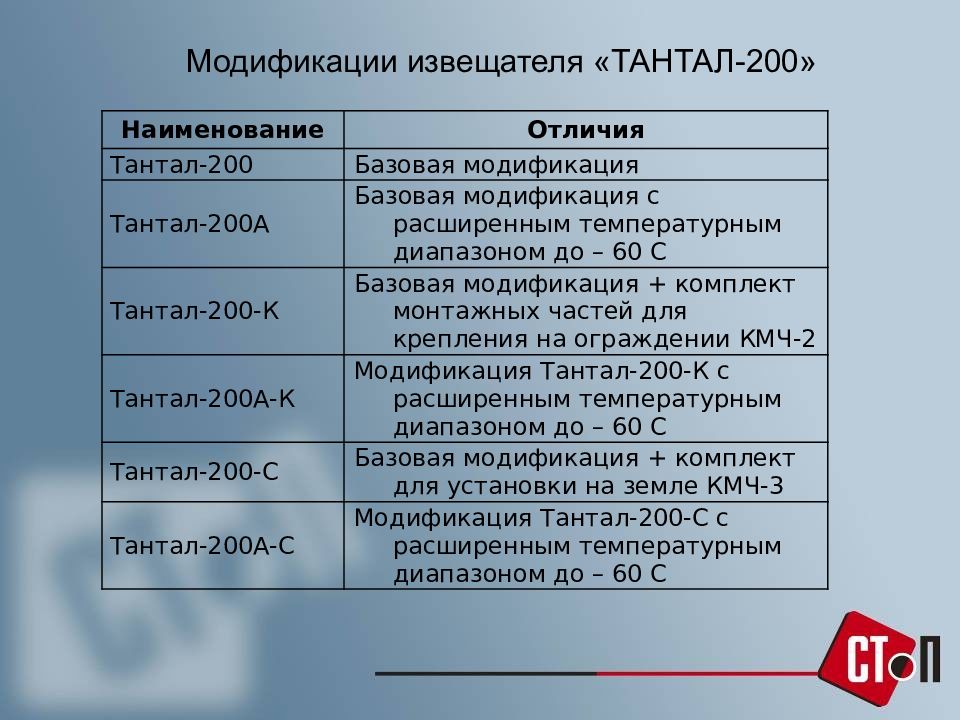

Модификации извещателя «ТАНТАЛ-200» Наименование Отличия Тантал-200 Базовая модификация Тантал-200А Базовая модификация с расширенным температурным диапазоном до – 60 С Тантал-200-К Базовая модификация + комплект монтажных частей для крепления на ограждении КМЧ-2 Тантал-200А-К Модификация Тантал-200-К с расширенным температурным диапазоном до – 60 С Тантал-200-С Базовая модификация + комплект для установки на земле КМЧ-3 Тантал-200А-С Модификация Тантал-200-С с расширенным температурным диапазоном до – 60 С

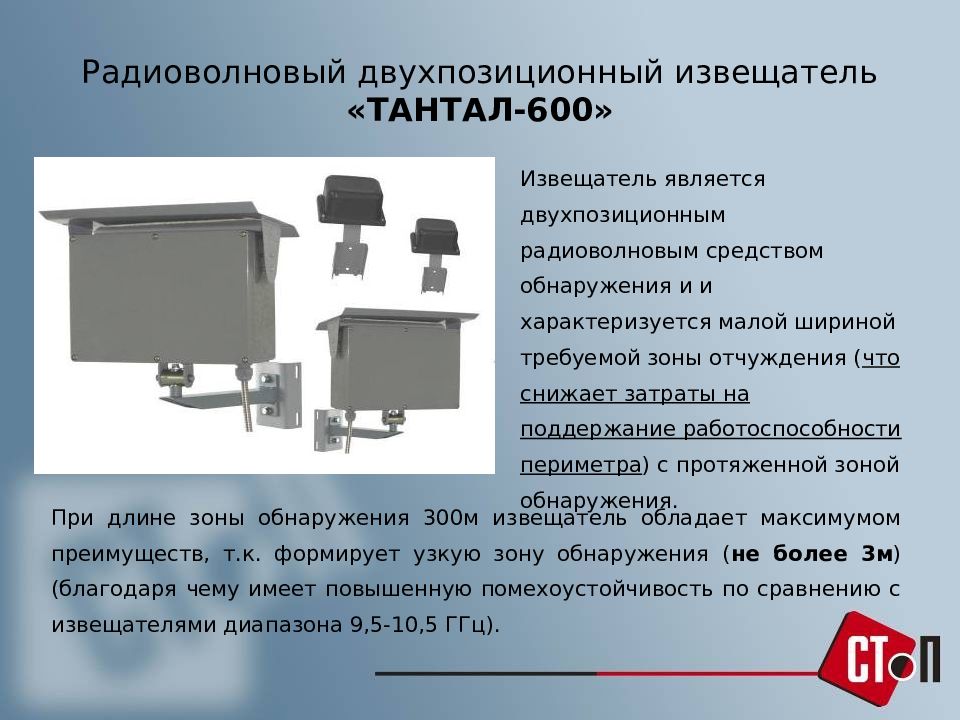

Извещатель является двухпозиционным радиоволновым средством обнаружения и и характеризуется малой шириной требуемой зоны отчуждения ( что снижает затраты на поддержание работоспособности периметра ) с протяженной зоной обнаружения. При длине зоны обнаружения 300м извещатель обладает максимумом преимуществ, т.к. формирует узкую зону обнаружения ( не более 3м ) (благодаря чему имеет повышенную помехоустойчивость по сравнению с извещателями диапазона 9,5-10,5 ГГц).

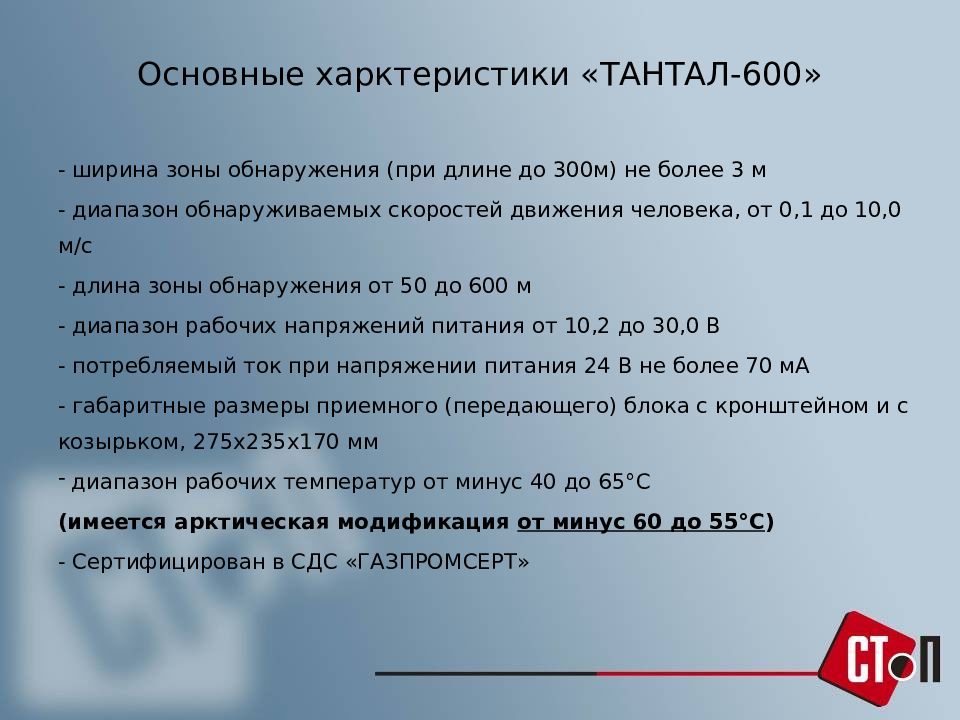

- ширина зоны обнаружения (при длине до 300м) не более 3 м - диапазон обнаруживаемых скоростей движения человека, от 0,1 до 10,0 м/с - длина зоны обнаружения от 50 до 600 м - диапазон рабочих напряжений питания от 10,2 до 30,0 В - потребляемый ток при напряжении питания 24 В не более 70 мА - габаритные размеры приемного (передающего) блока с кронштейном и с козырьком, 275х235х170 мм диапазон рабочих температур от минус 40 до 65°С (имеется арктическая модификация от минус 60 до 55°С ) - Сертифицирован в СДС «ГАЗПРОМСЕРТ»
Для охраны «неидеальных» участков периметра линейные извещатели рекомендуется применять следующим образом: на участках до 100м – «Тантал-200»*; на участках свыше 100м – «Тантал-600»**. * Извещатель «Тантал-200» обладает более высокой помехоустойчивостью на коротких участках (до 100-120м). Если участок «совсем плох» извещатель можно установить вертикально. При этом зона обнаружения расширится, но будет полностью оторвана от Земли, снизится влияние травы (до 0,5…0,7м), неровностей и снега. Извещатель «Тантал-200» можно установить на ограждение для обнаружения нарушителя преодолевающего ограждение через верх, исключив влияние снега и кустов. ** Извещатель «Тантал-600» имеет антенну с большим коэффициентом усиления и трехпороговый алгоритм, что снижает влияние травы и неровностей на протяженных участках.

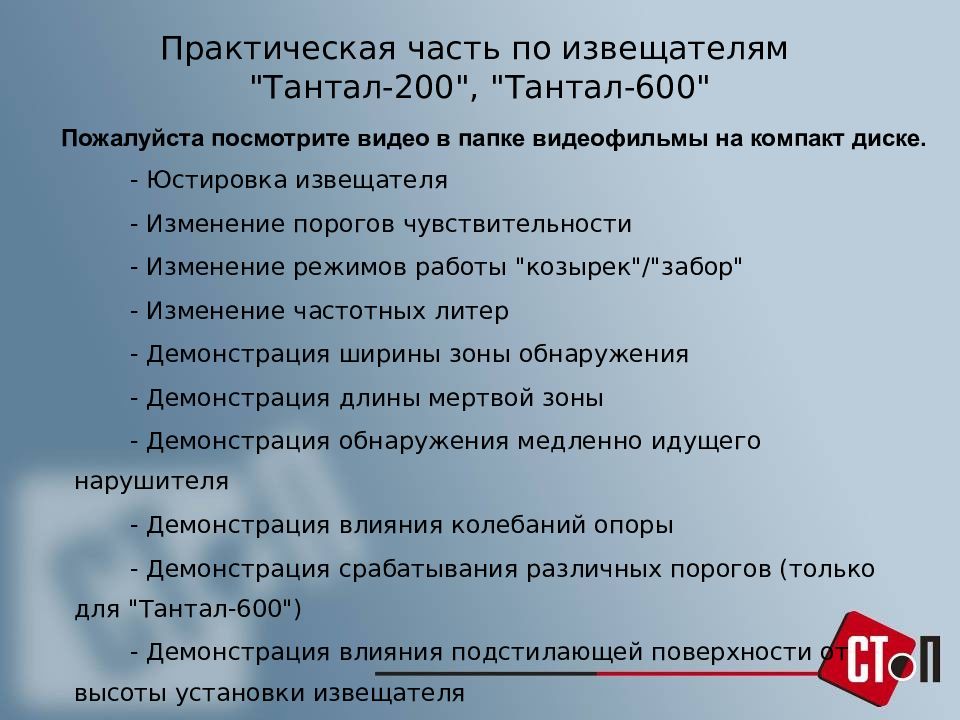

- Юстировка извещателя - Изменение порогов чувствительности - Изменение режимов работы "козырек"/"забор" - Изменение частотных литер - Демонстрация ширины зоны обнаружения - Демонстрация длины мертвой зоны - Демонстрация обнаружения медленно идущего нарушителя - Демонстрация влияния колебаний опоры - Демонстрация срабатывания различных порогов (только для "Тантал-600") - Демонстрация влияния подстилающей поверхности от высоты установки извещателя Пожалуйста посмотрите видео в папке видеофильмы на компакт диске.

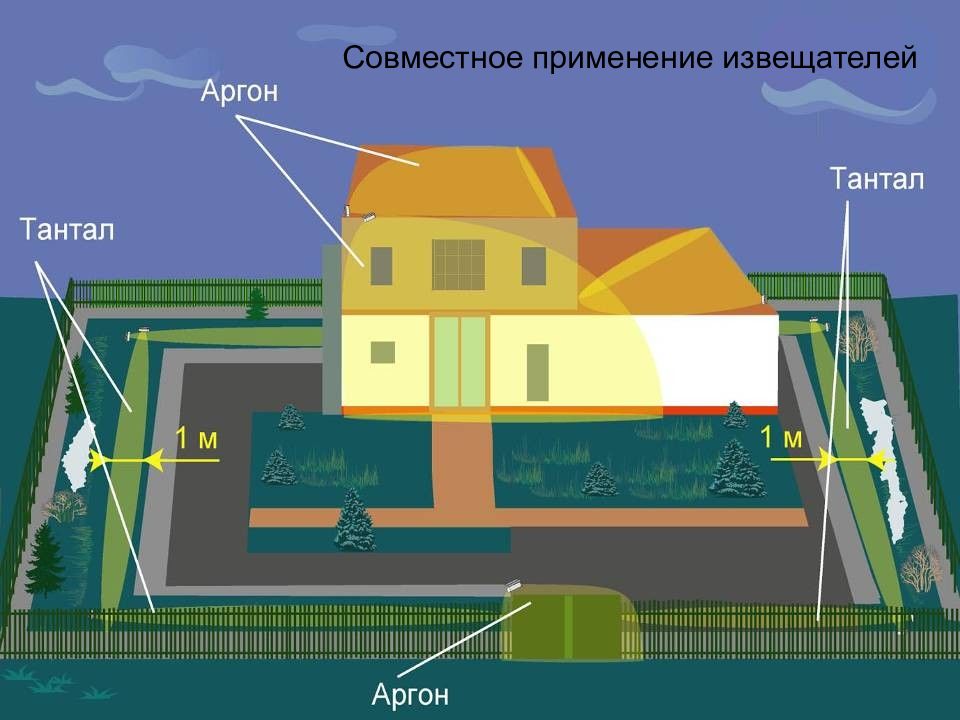

Совместное применение извещателей
Перечень регулировок и контролируемых параметров ПКУ позволяют: Осуществлять юстировку блоков контролируя уровень принимаемого сигнала; Выявлять ошибки при функционировании извещателя; Регулировать чувствительность извещателя; Выбирать частотные литеры.

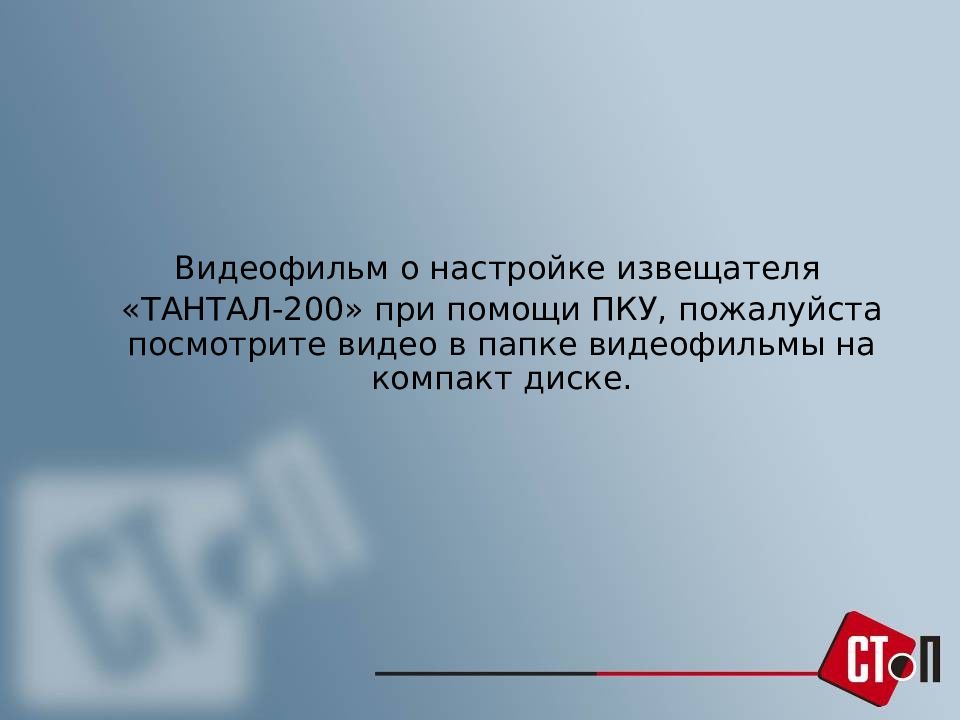

Видеофильм о настройке извещателя «ТАНТАЛ-200» при помощи ПКУ, пожалуйста посмотрите видео в папке видеофильмы на компакт диске.

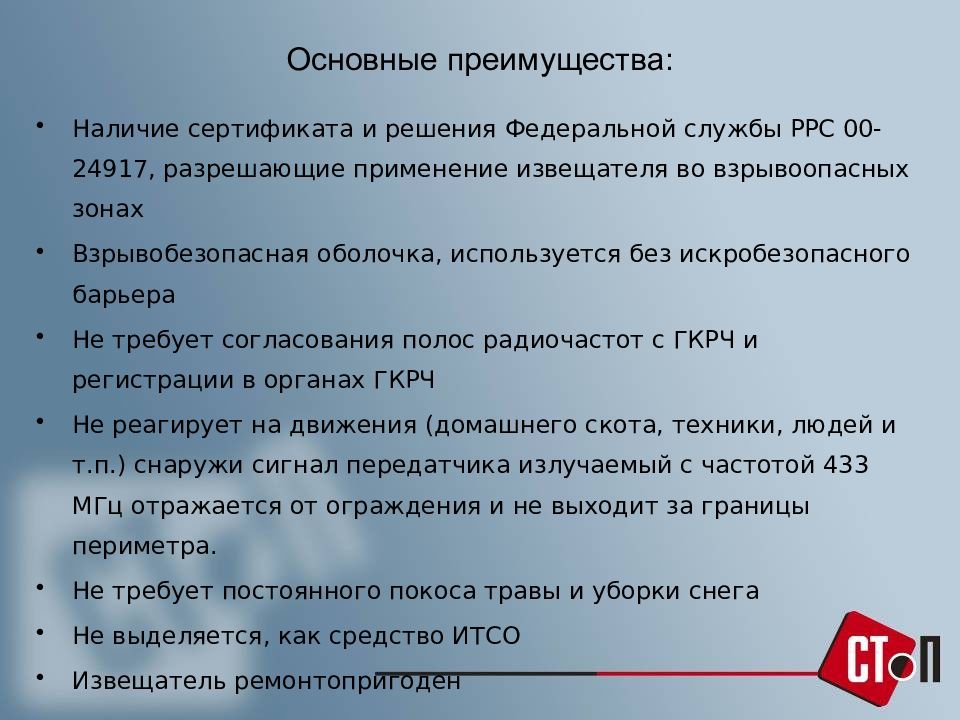

Наличие сертификата и решения Федеральной службы РРС 00-24917, разрешающие применение извещателя во взрывоопасных зонах Взрывобезопасная оболочка, используется без искробезопасного барьера Не требует согласования полос радиочастот с ГКРЧ и регистрации в органах ГКРЧ Не реагирует на движения (домашнего скота, техники, людей и т.п.) снаружи сигнал передатчика излучаемый с частотой 433 МГц отражается от ограждения и не выходит за границы периметра. Не требует постоянного покоса травы и уборки снега Не выделяется, как средство ИТСО Извещатель ремонтопригоден

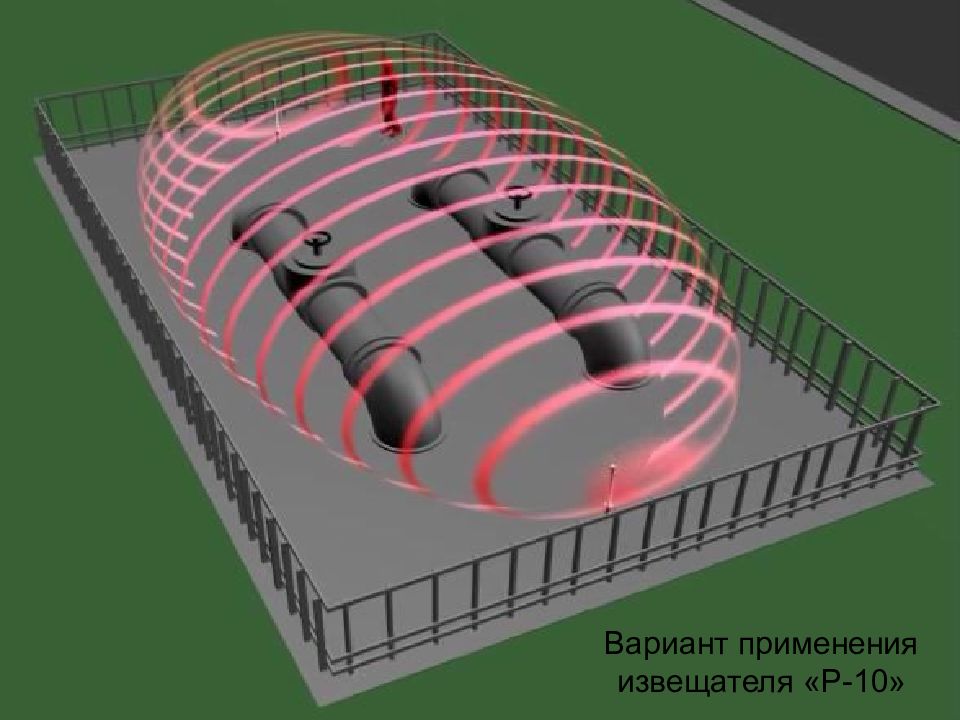

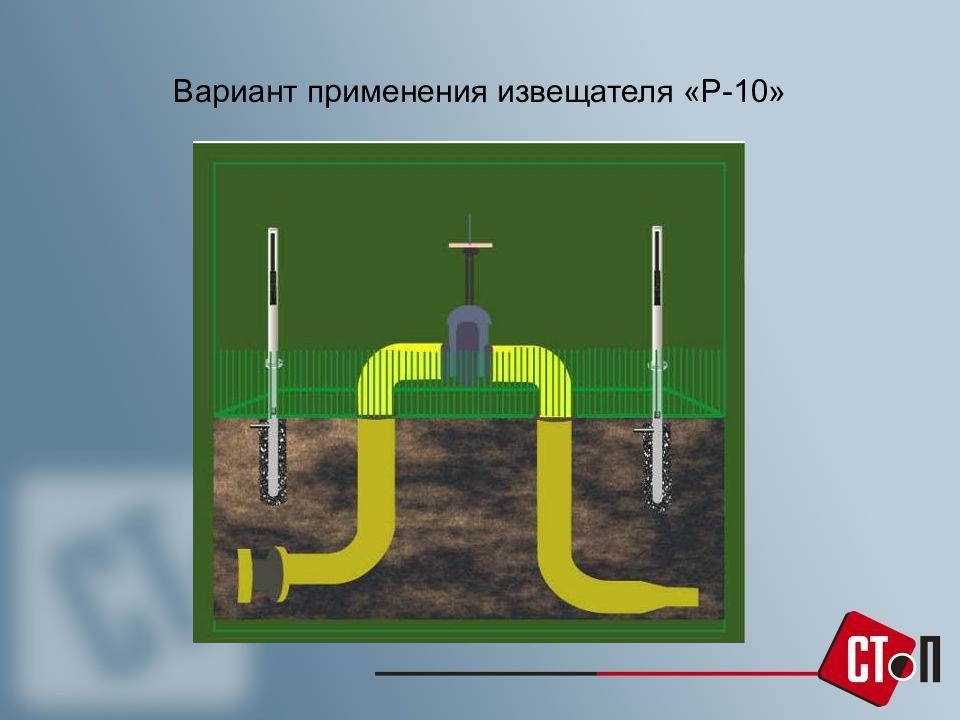

Вариант применения извещателя «Р-10»

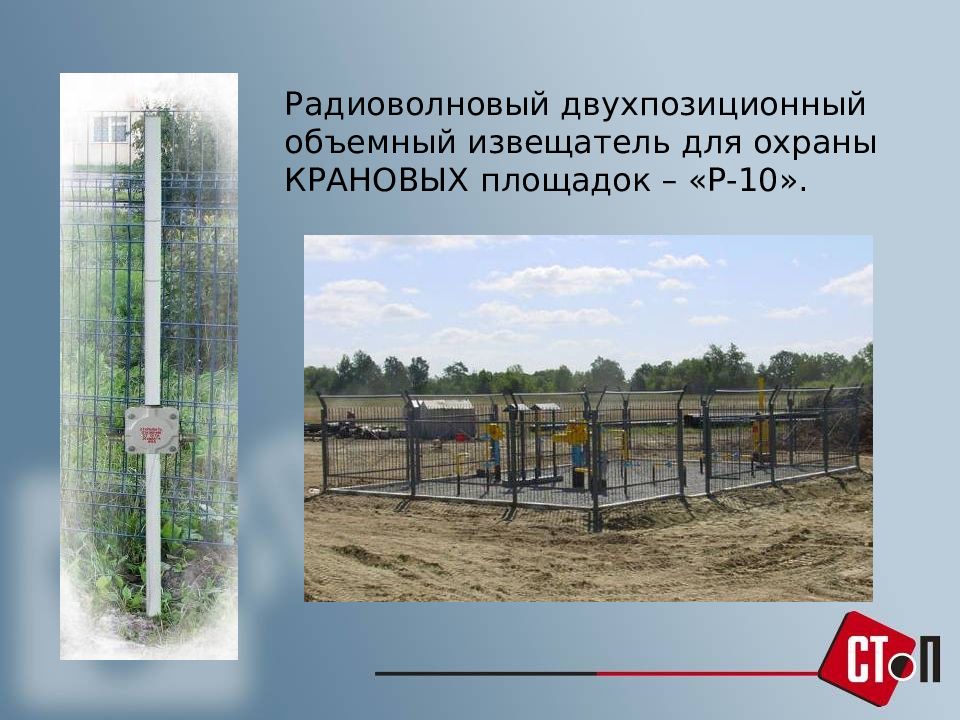

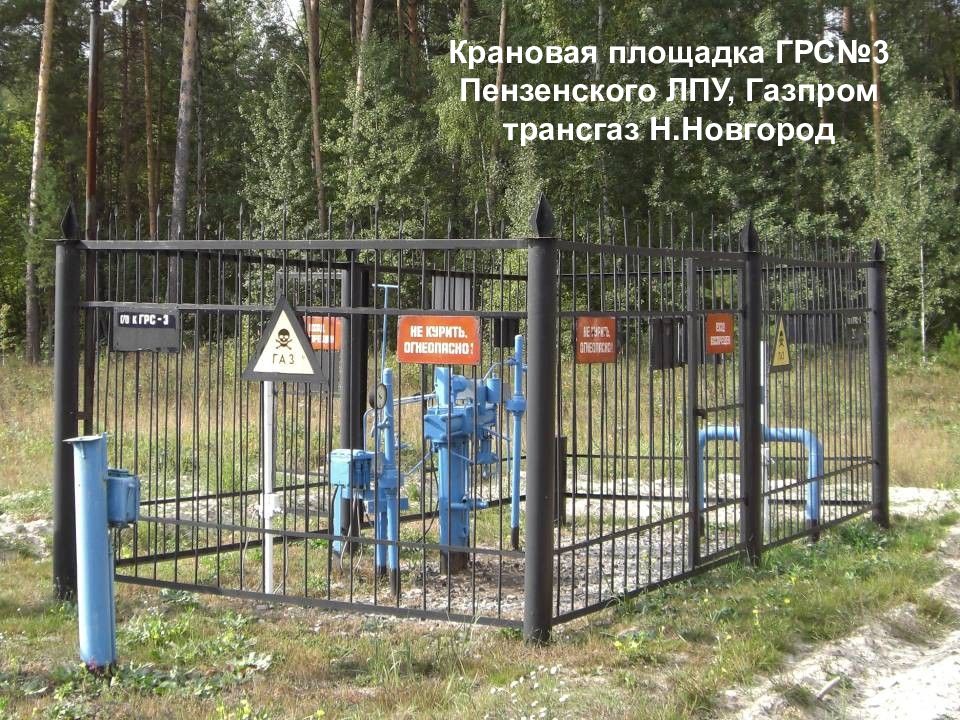

Крановая площадка ГРС№3 Пензенского ЛПУ, Газпром трансгаз Н.Новгород

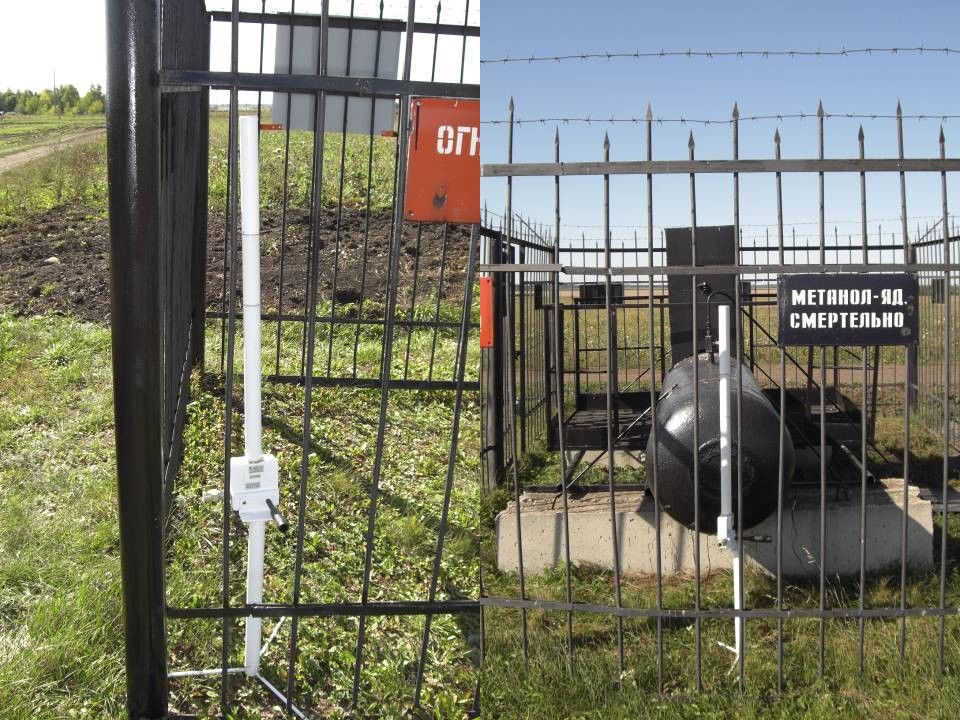

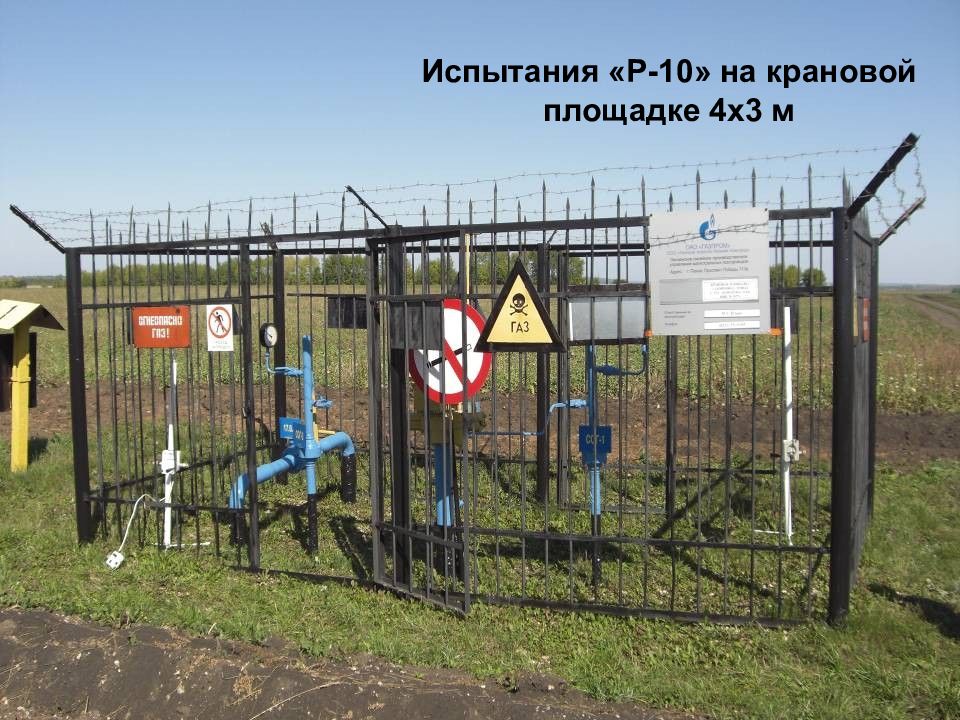

Испытания «Р-10» на крановой площадке 4х3 м

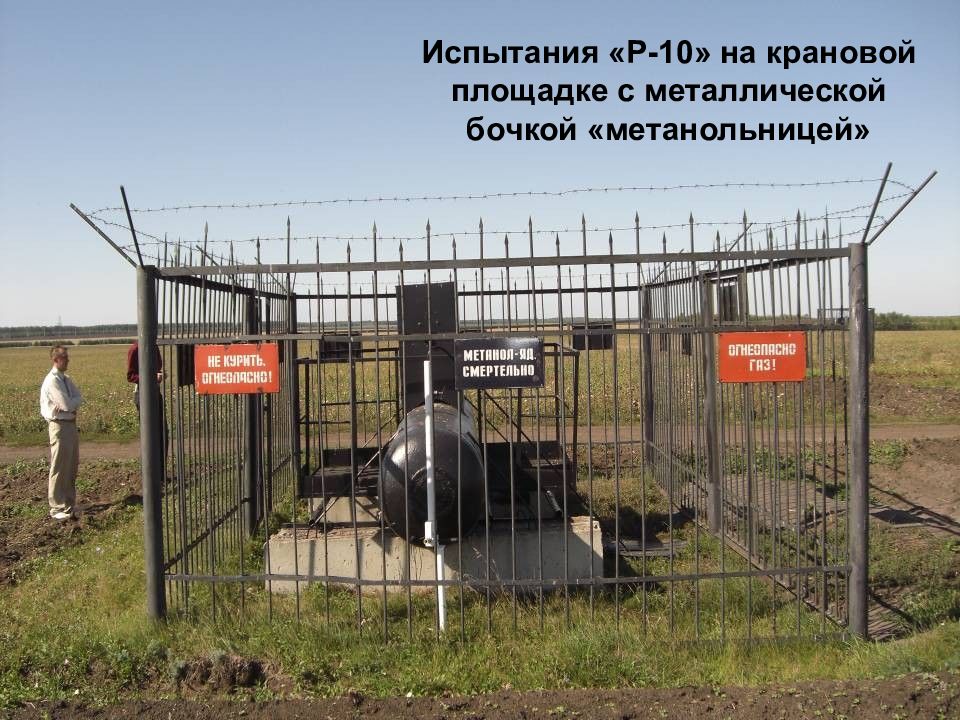

Испытания «Р-10» на крановой площадке с металлической бочкой «метанольницей»

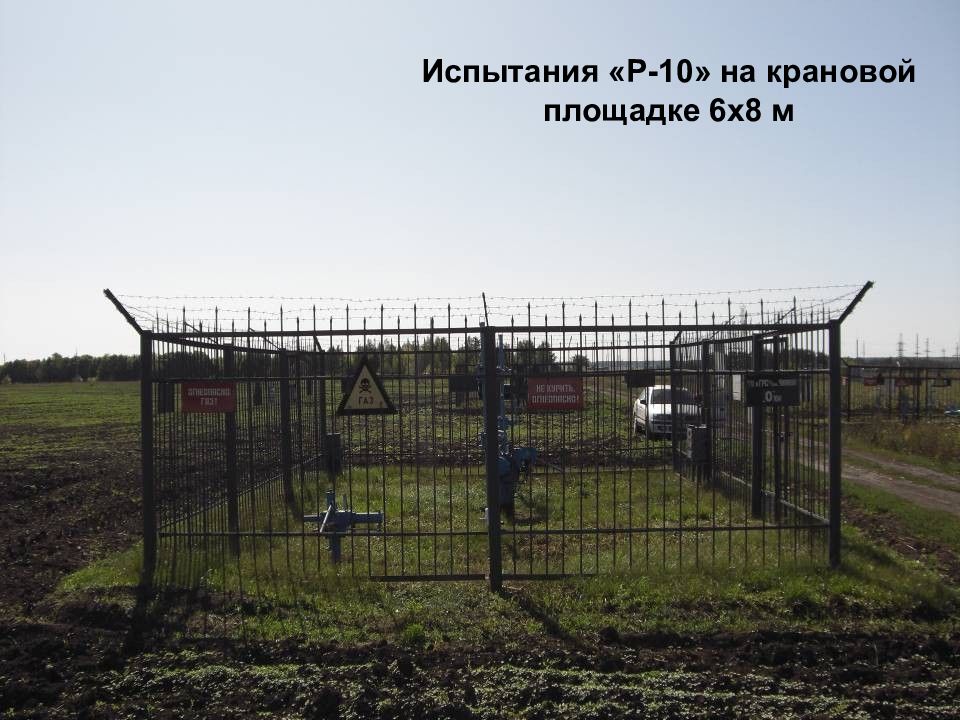

Испытания «Р-10» на крановой площадке 6х8 м

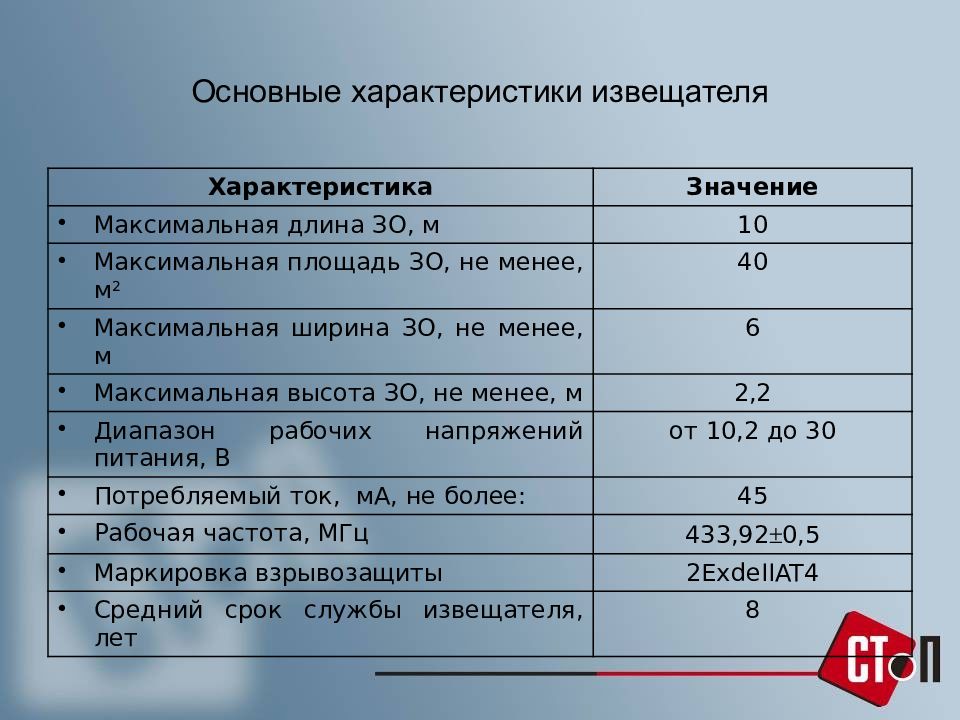

Характеристика Значение Максимальная длина ЗО, м 10 Максимальная площадь ЗО, не менее, м 2 40 Максимальная ширина ЗО, не менее, м 6 Максимальная высота ЗО, не менее, м 2,2 Диапазон рабочих напряжений питания, В от 10,2 до 30 Потребляемый ток, мА, не более: 45 Рабочая частота, МГц 433,92 0,5 Маркировка взрывозащиты 2ExdeIIAT4 Средний срок службы извещателя, лет 8

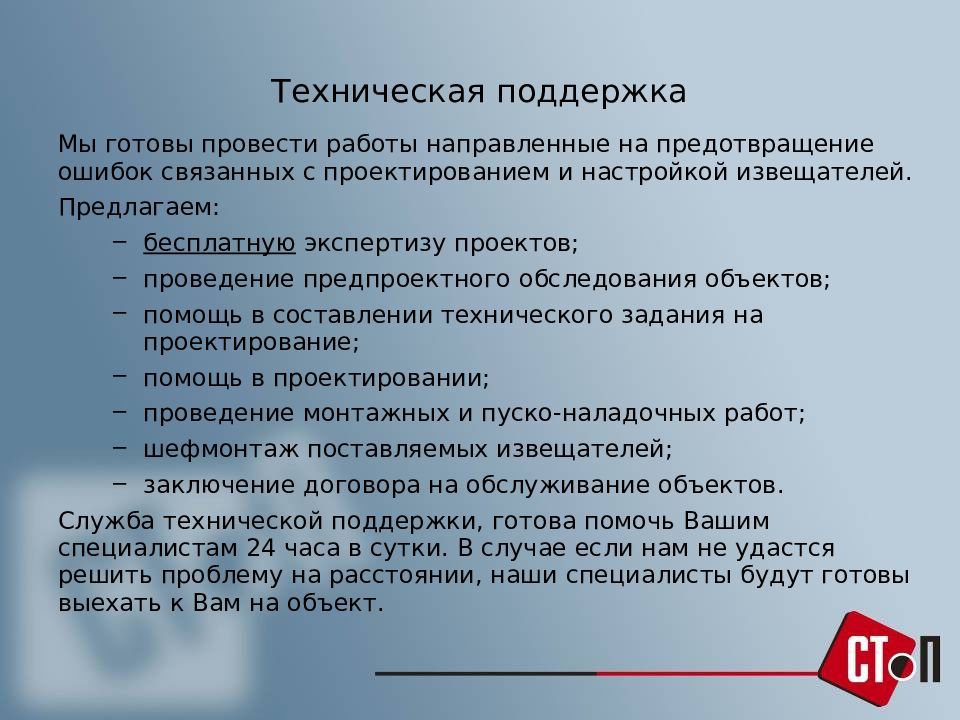

Мы готовы провести работы направленные на предотвращение ошибок связанных с проектированием и настройкой извещателей. Предлагаем: бесплатную экспертизу проектов; проведение предпроектного обследования объектов; помощь в составлении технического задания на проектирование; помощь в проектировании; проведение монтажных и пуско-наладочных работ; шефмонтаж поставляемых извещателей; заключение договора на обслуживание объектов. Служба технической поддержки, готова помочь Вашим специалистам 24 часа в сутки. В случае если нам не удастся решить проблему на расстоянии, наши специалисты будут готовы выехать к Вам на объект.

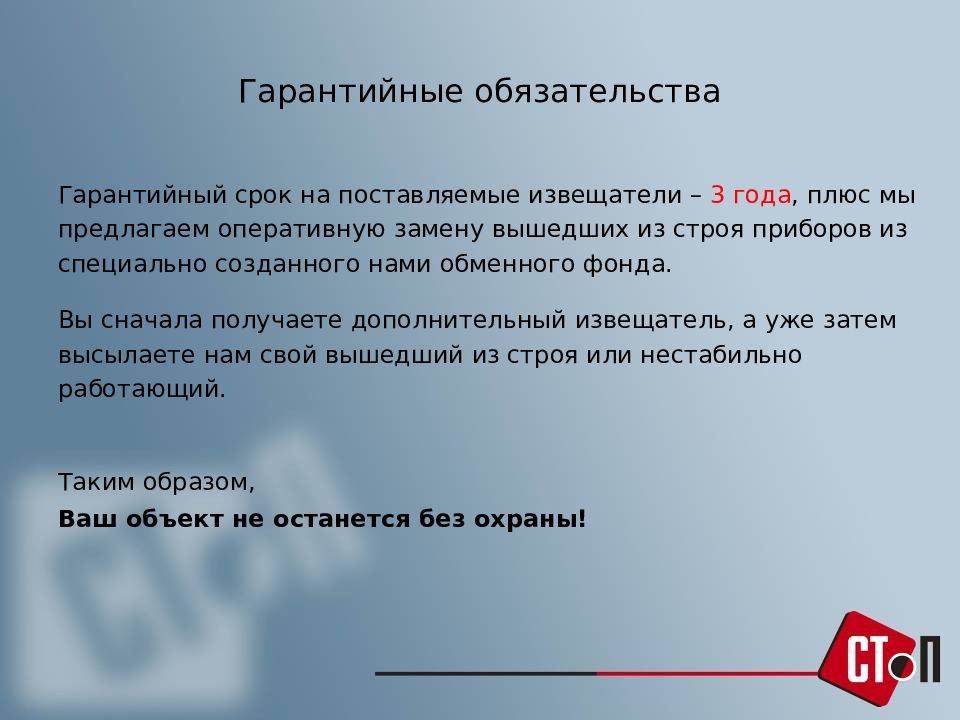

Гарантийный срок на поставляемые извещатели – 3 года, плюс мы предлагаем оперативную замену вышедших из строя приборов из специально созданного нами обменного фонда. Вы сначала получаете дополнительный извещатель, а уже затем высылаете нам свой вышедший из строя или нестабильно работающий. Таким образом, Ваш объект не останется без охраны!
ООО «СТ-ПЕРИМЕТР» Михейкин Сергей Александрович Т/Ф: +7 (8412) 62 - 53 -05 Моб: +7 (963) 099-77-55 E-mail: ST-PERIMETR@mail.ru Спасибо за внимание!

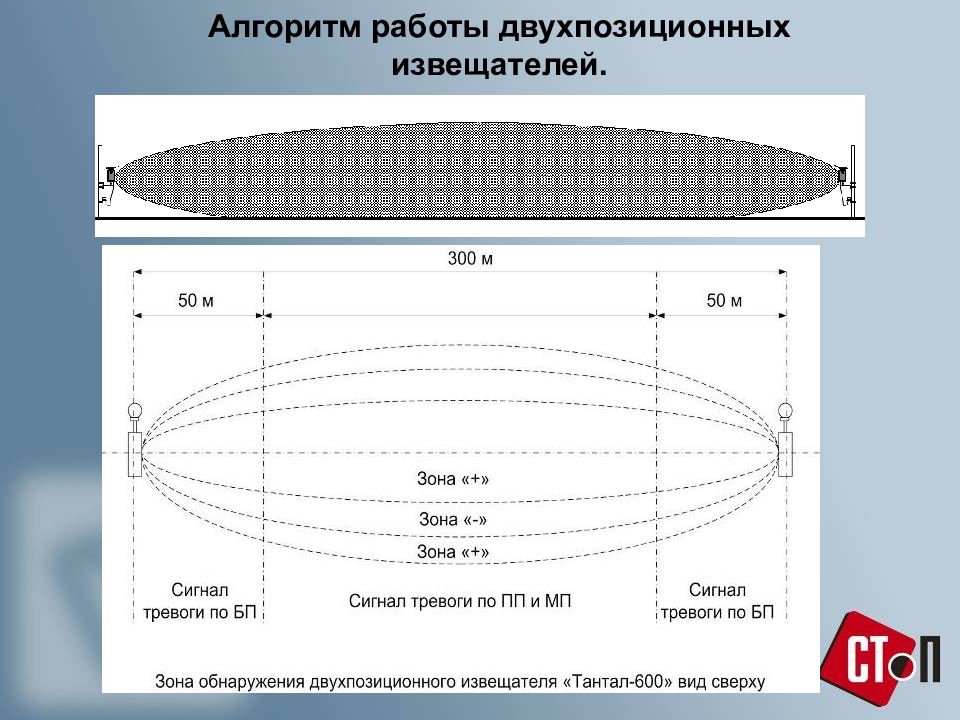

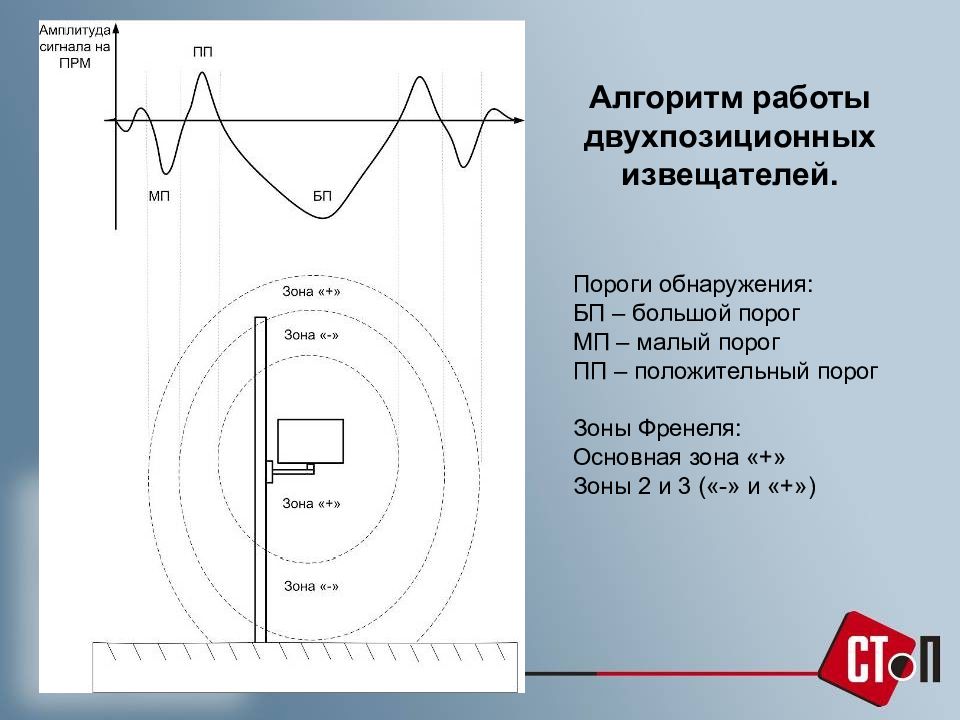

Алгоритм работы двухпозиционных извещателей. Пороги обнаружения: БП – большой порог МП – малый порог ПП – положительный порог Зоны Френеля: Основная зона «+» Зоны 2 и 3 («-» и «+»)
Алгоритм работы двухпозиционных извещателей.
