Слайд 2: ДИАПАЗОН ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ
Оптическое излучение это электромагнитное излучение с длиной волны - мкм, в которой принято выделять ультрафиолетовую ….0,38мкм ; видимую 0,38…. 0,78 мкм ; и инфракрасную 0,78.. мкм о бласти спектра Возникновение оптического излучения связано с движением электрически заряженных частиц (Электроны, атомы, ионы, молекулы) Переходы носителей заряда с более высоких на более низкие уровни энергии сопровождается испусканием квантов (фотонов) с энергией, равной разности энергий этих двух уровней. Энергия фотона , где h = Дж*с – постоянная Планка, v - частота излучения, Гц. Скорость распространения света в вакууме км/с. В реальных средах оптическое излучение распространяется со скоростью где - показатель преломления среды – относительные магнитные и диэлектрические проницаемости среды; λ- длина волны света в вакууме, λ ₒ - длина волны в среде.
Слайд 3: ПАРАМЕТРЫ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ

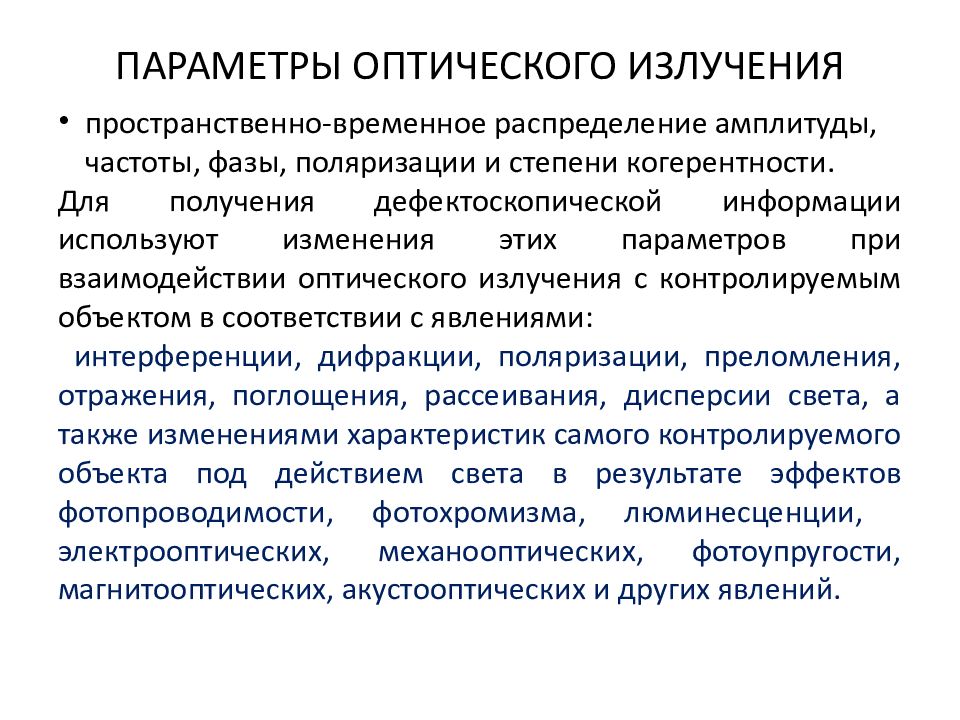

пространственно-временное распределение амплитуды, частоты, фазы, поляризации и степени когерентности. Для получения дефектоскопической информации используют изменения этих параметров при взаимодействии оптического излучения с контролируемым объектом в соответствии с явлениями: интерференции, дифракции, поляризации, преломления, отражения, поглощения, рассеивания, дисперсии света, а также изменениями характеристик самого контролируемого объекта под действием света в результате эффектов фотопроводимости, фотохромизма, люминесценции, электрооптических, механооптических, фотоупругости, магнитооптических, акустооптических и других явлений.
Слайд 4: ТИПЫ КОНТРОЛИРУЕМЫХ ДЕФЕКТОВ

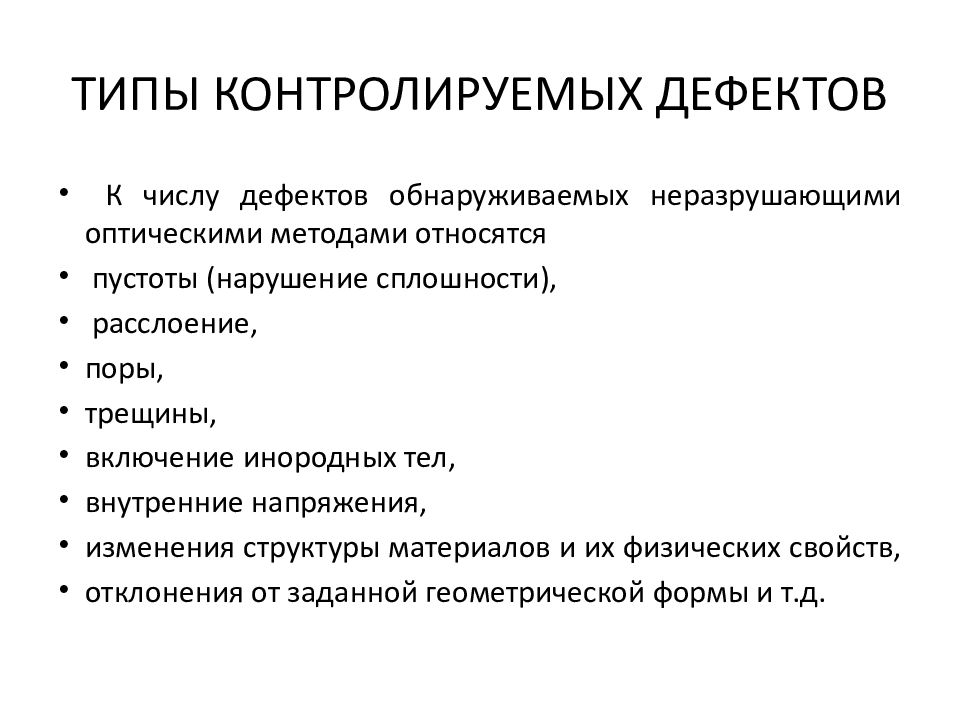

К числу дефектов обнаруживаемых неразрушающими оптическими методами относятся пустоты (нарушение сплошности ), расслоение, поры, трещины, включение инородных тел, внутренние напряжения, изменения структуры материалов и их физических свойств, отклонения от заданной геометрической формы и т.д.
Слайд 5: ЛАЗЕРНАЯ ДЕФЕКТОСКОПИЯ

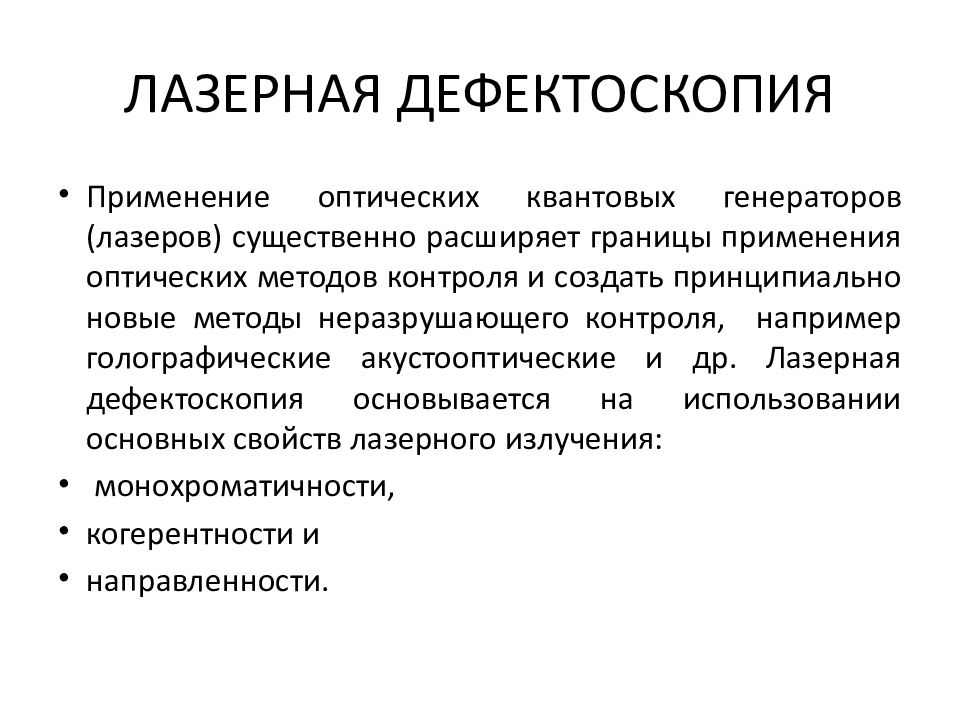

Применение оптических квантовых генераторов (лазеров) существенно расширяет границы применения оптических методов контроля и создать принципиально новые методы неразрушающего контроля, например голографические акустооптические и др. Лазерная дефектоскопия основывается на использовании основных свойств лазерного излучения: монохроматичности, когерентности и направленности.
Слайд 6: ГОЛОГРАММЫ
Голограмма получается в результате интерференции разделенного на две части монохроматического потока оптического излучения лазера: рассеиваемая голографируемым объектом и прямого опорного луча, попадающего на пластину минуя объект. 1- Лазер. 2-Микро объектив. 3- Светоделитель. 4-Объект. 5-голограмма
Слайд 7: Приборы контроля размеров

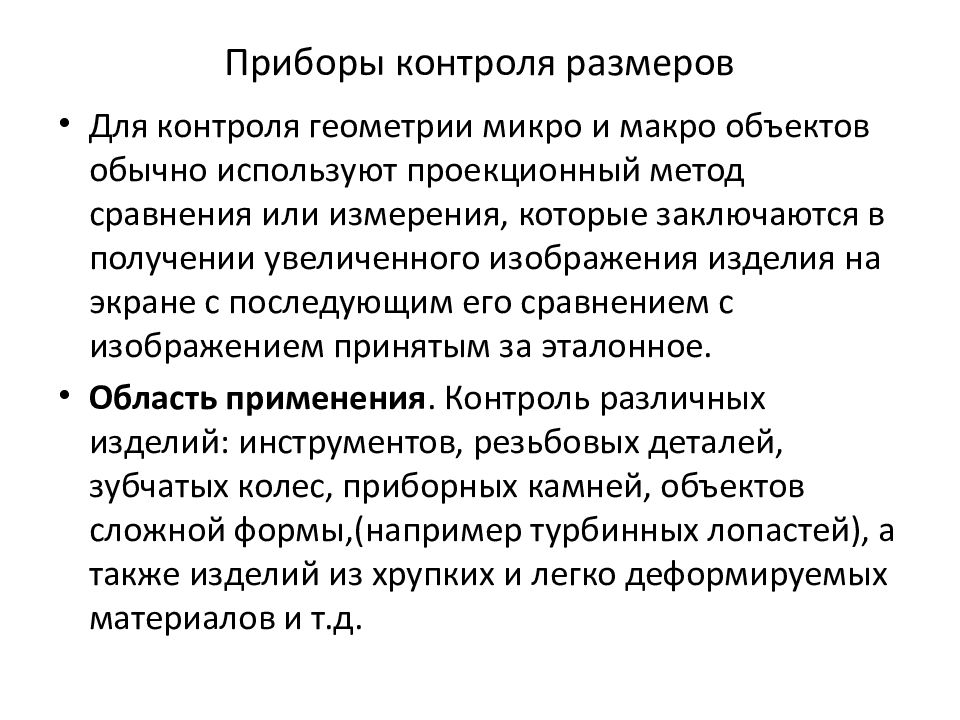

Для контроля геометрии микро и макро объектов обычно используют проекционный метод сравнения или измерения, которые заключаются в получении увеличенного изображения изделия на экране с последующим его сравнением с изображением принятым за эталонное. Область применения. Контроль различных изделий: инструментов, резьбовых деталей, зубчатых колес, приборных камней, объектов сложной формы,(например турбинных лопастей), а также изделий из хрупких и легко деформируемых материалов и т.д.
Слайд 8: ОСНОВНЫЕ ТИПЫ ОПТИЧЕСКИХ СХЕМ ПРОЕКТОРОВ

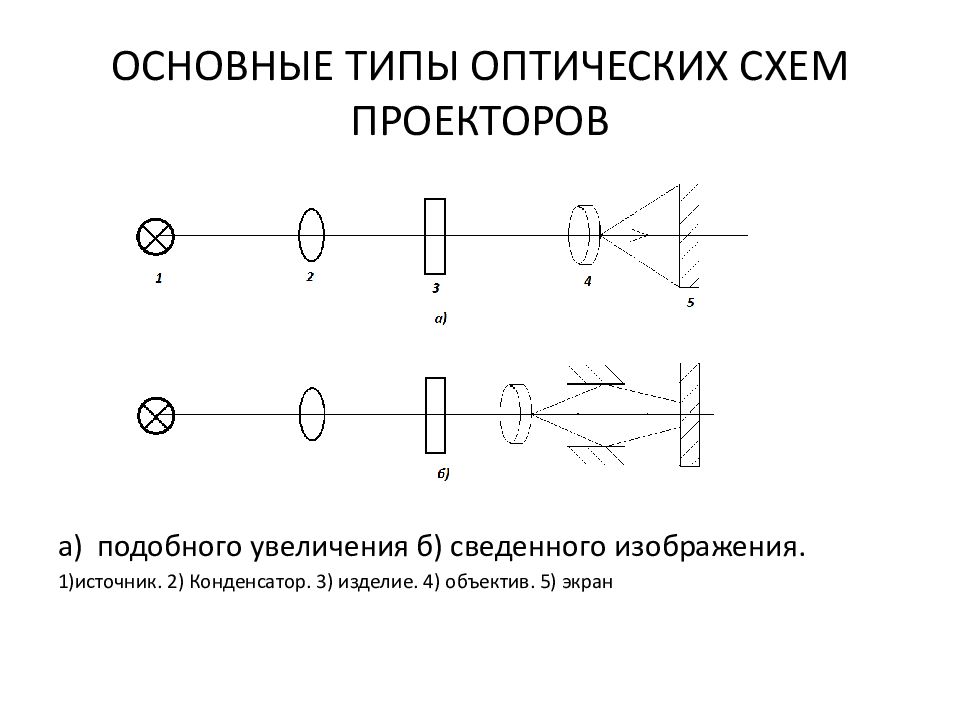

а ) подобного увеличения б) сведенного изображения. 1)источник. 2) Конденсатор. 3) изделие. 4) объектив. 5) экран
Слайд 9: ОСНОВНЫЕ ТИПЫ ОПТИЧЕСКИХ СХЕМ ПРОЕКТОРОВ

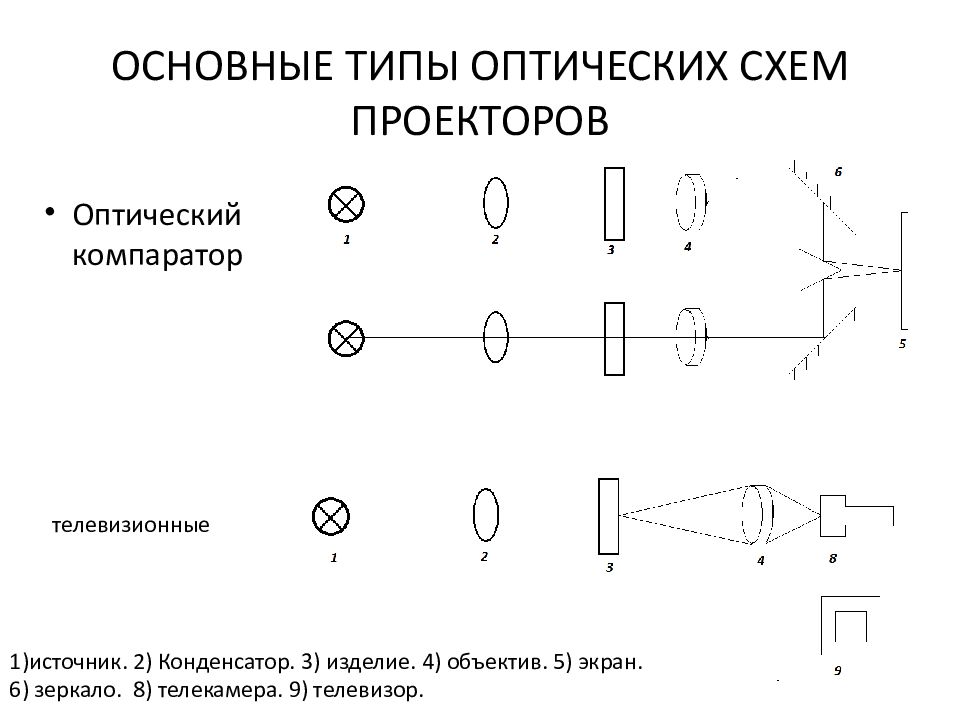

Оптический компаратор телевизионные 1)источник. 2) Конденсатор. 3) изделие. 4) объектив. 5) экран. 6) зеркало. 8) телекамера. 9) телевизор.

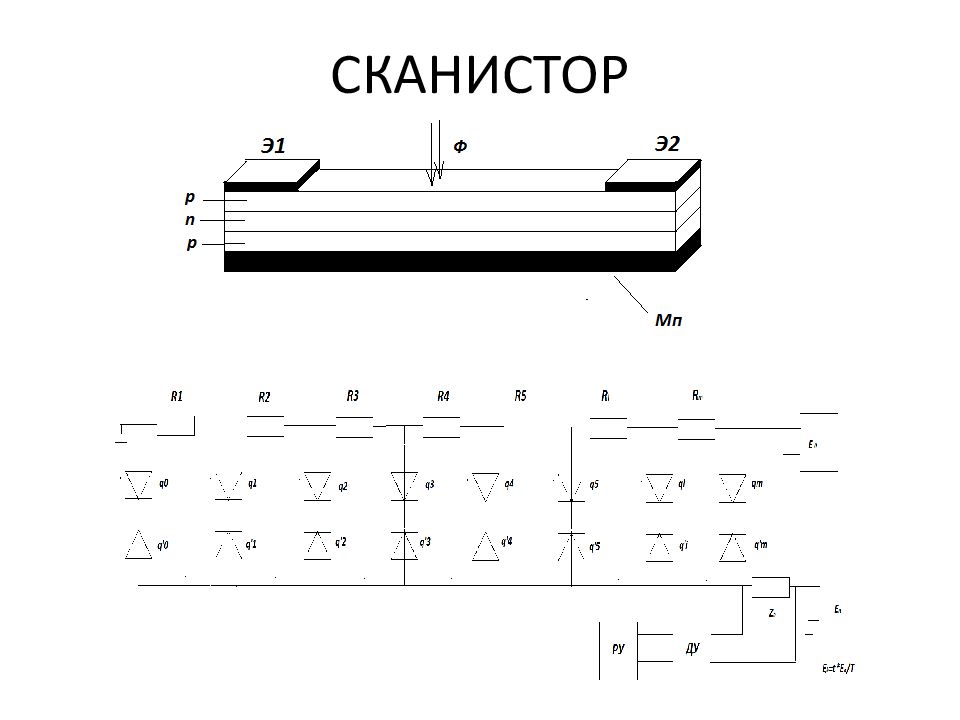

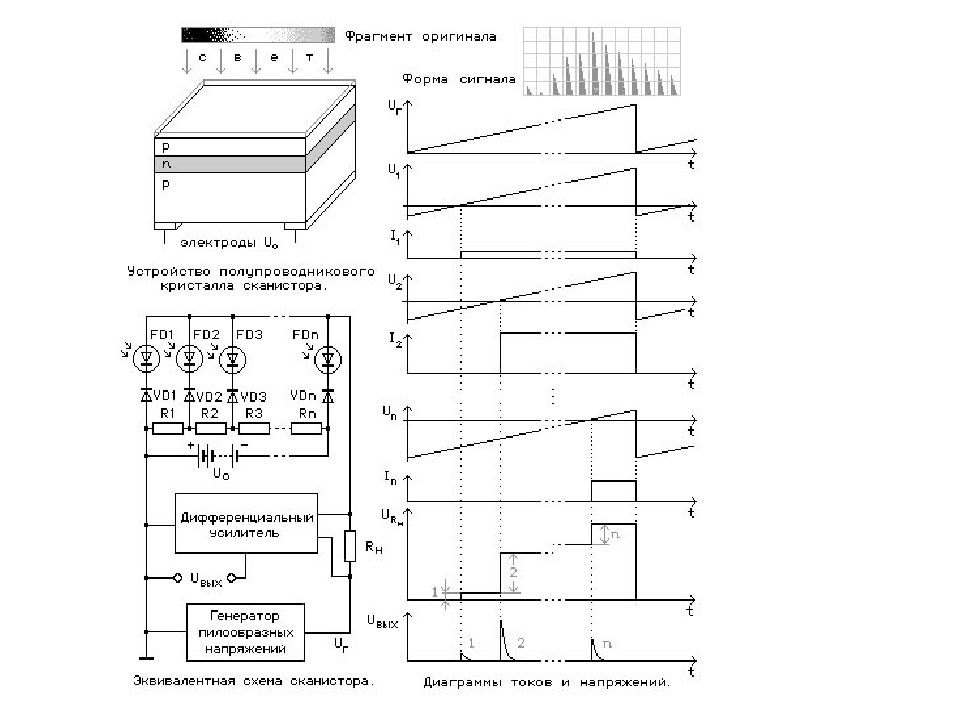

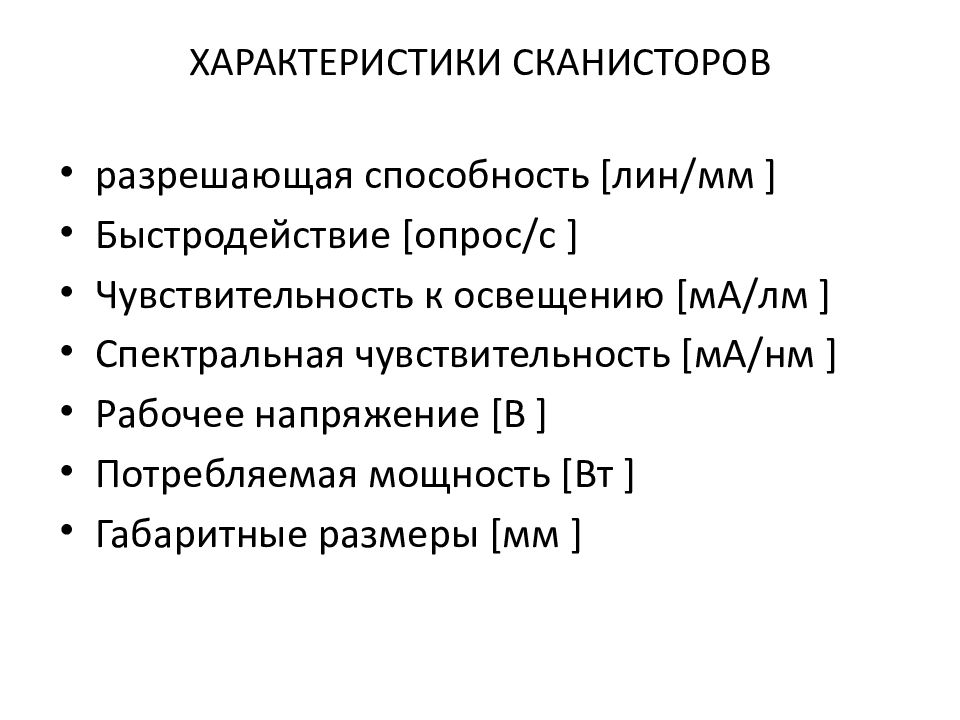

Последний слайд презентации: Оптические методы контроля: ХАРАКТЕРИ C ТИКИ СКАНИСТОРОВ
разрешающая способность [ лин /мм ] Быстродействие [ опрос/с ] Чувствительность к освещению [ мА/лм ] Спектральная чувствительность [ мА/ нм ] Рабочее напряжение [ В ] Потребляемая мощность [ Вт ] Габаритные размеры [ мм ]
