Для групп 231-71, 231-72, 231-73, 231-74

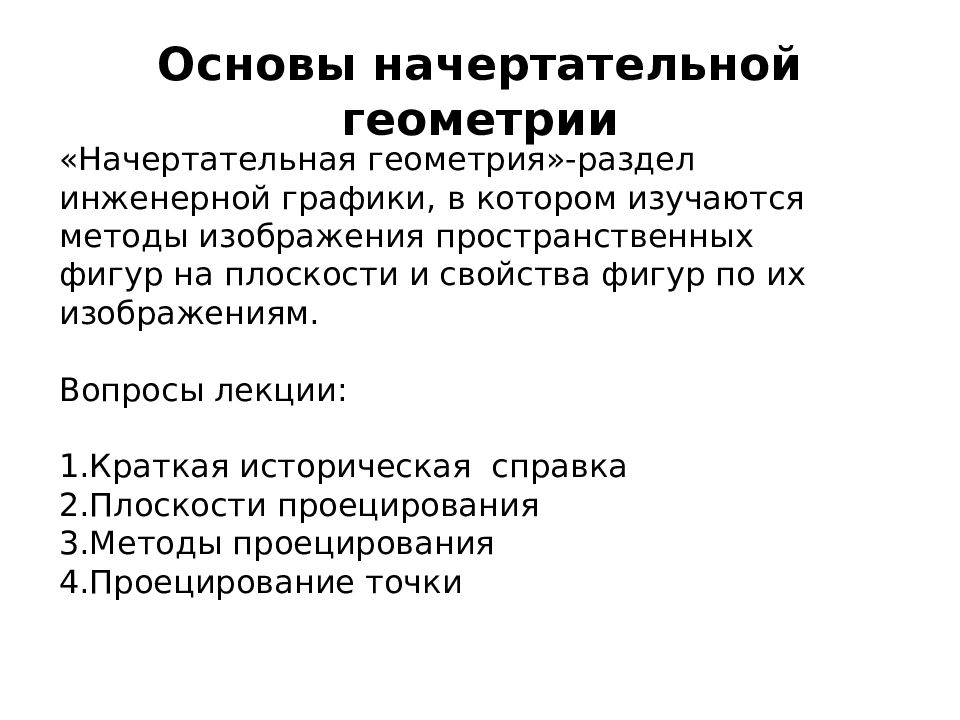

«Начертательная геометрия»-раздел инженерной графики, в котором изучаются методы изображения пространственных фигур на плоскости и свойства фигур по их изображениям. Вопросы лекции: 1.Краткая историческая справка 2.Плоскости проецирования 3.Методы проецирования 4.Проецирование точки
Основоположник ом начертательной геометрии – Гаспар Монж (1746 – 1818) Первый учебник по начертательной геомет-рии был опубликован во Франции в 1798 г. Первый учебник по начертательной геометрии, изданный на русском языке опубликовал профессор Я.А. Севастьянов 1821г.
Представим себе ОБЪЕКТ Изображение объекта на плоском листе (паспорта), ПРОЕКЦИЯ ОБЪЕКТА

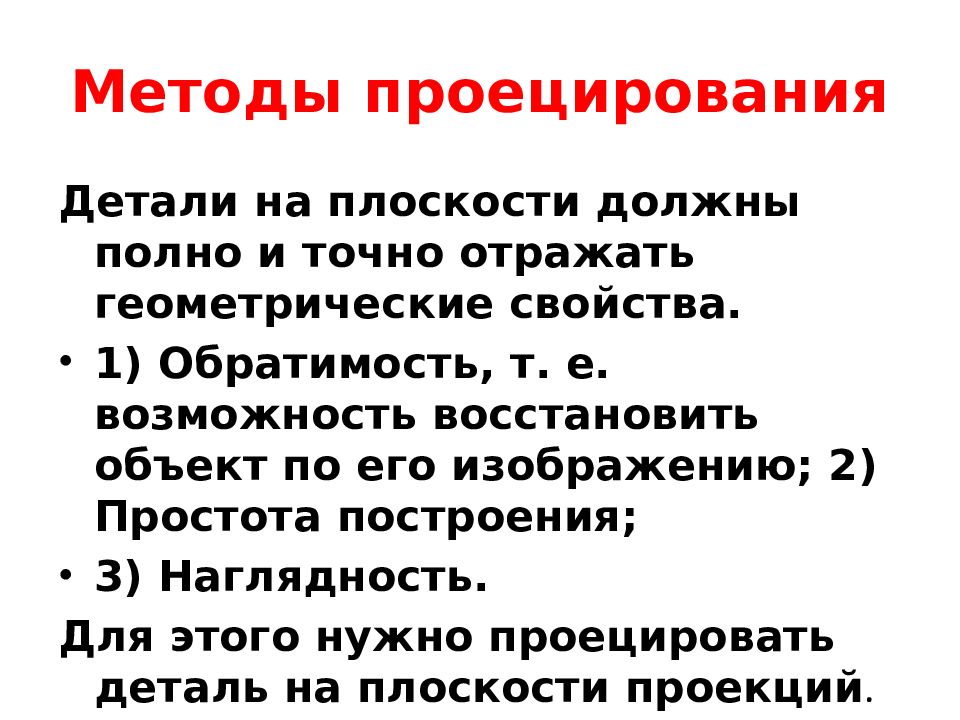

Детали на плоскости должны полно и точно отражать геометрические свойства. 1) Обратимость, т. е. возможность восстановить объект по его изображению; 2) Простота построения; 3) Наглядность. Для этого нужно проецировать деталь на плоскости проекций.

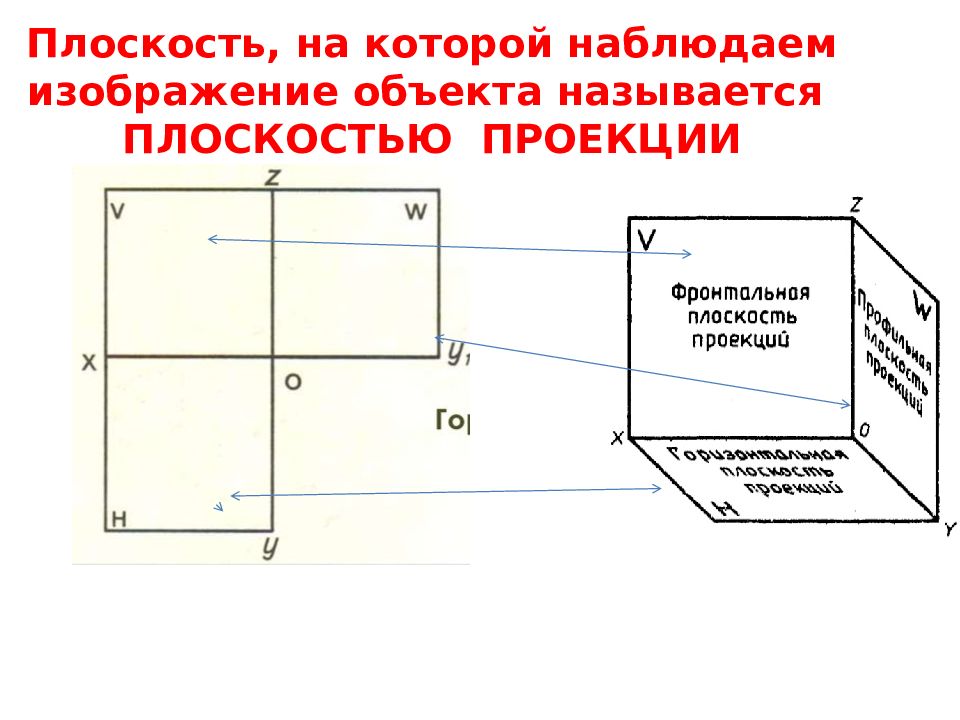

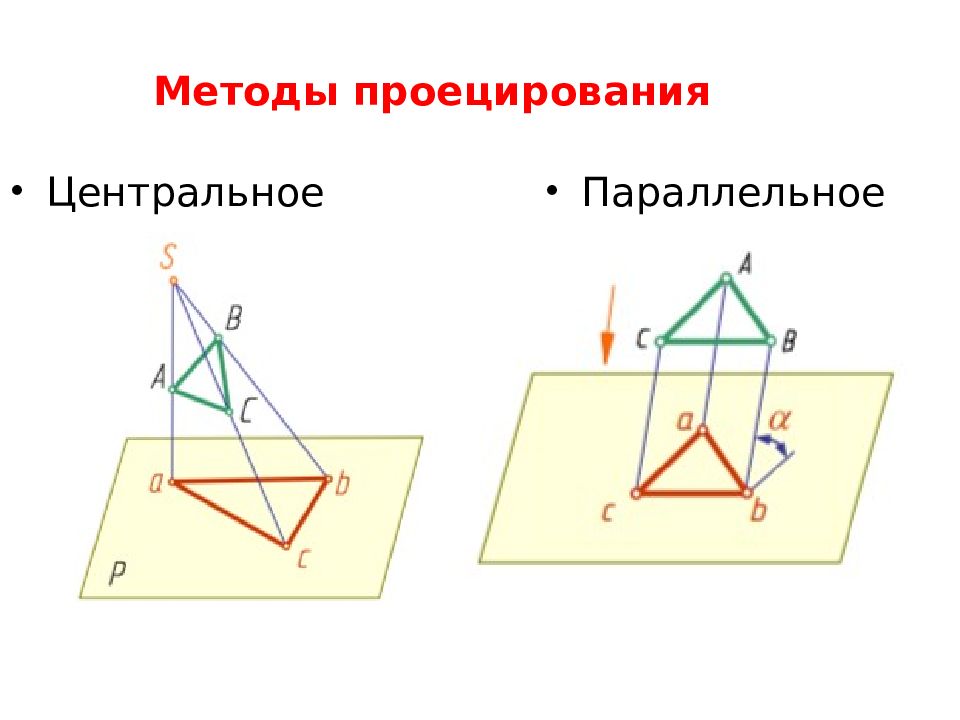

Центральное Параллельное

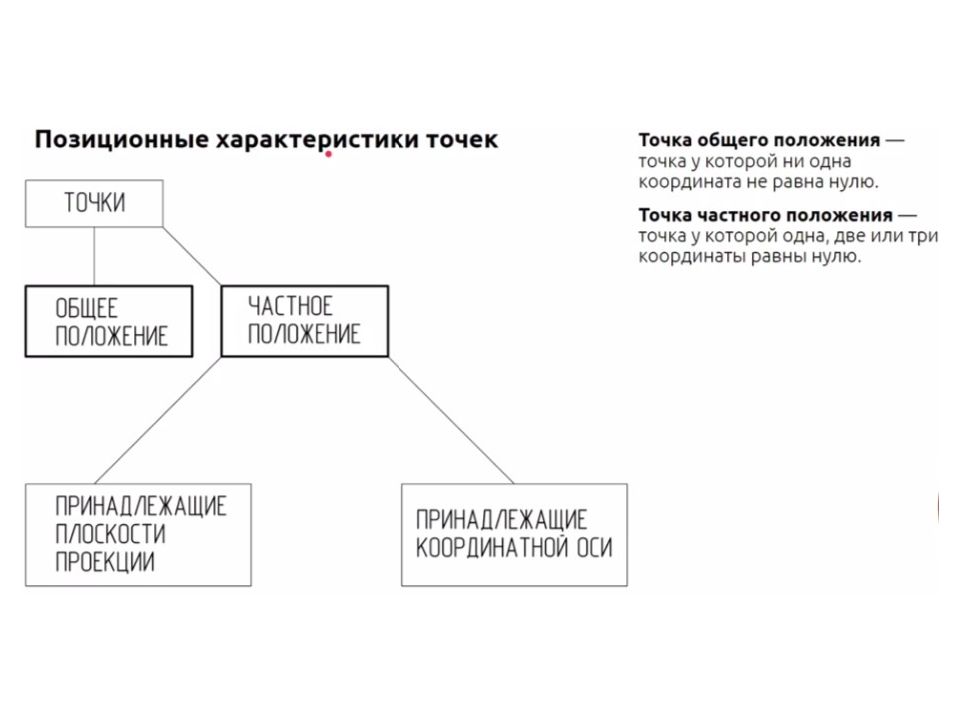

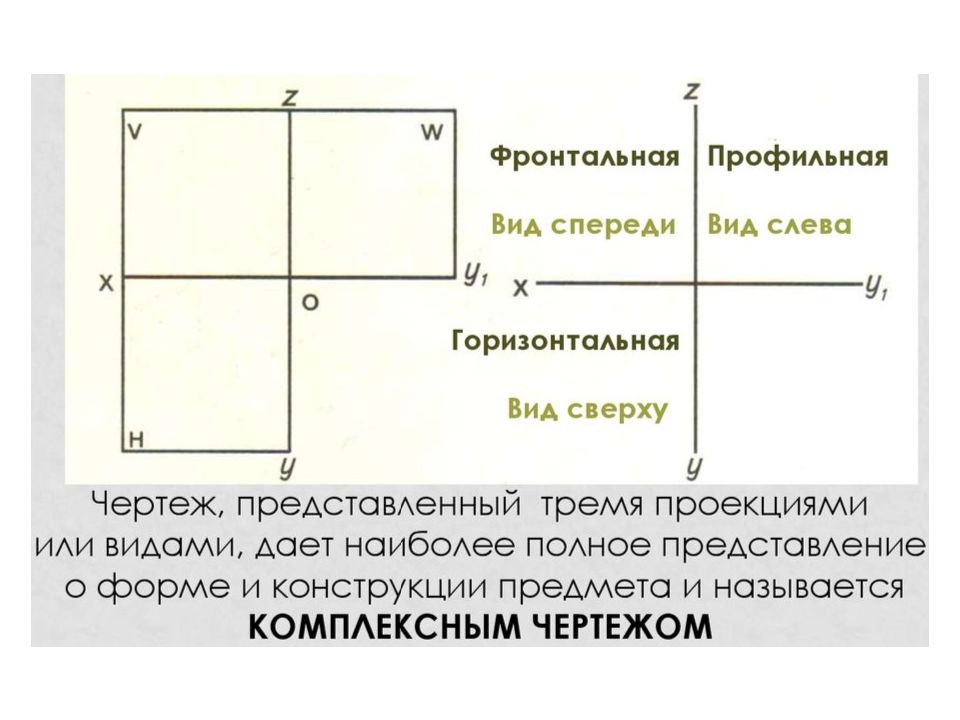

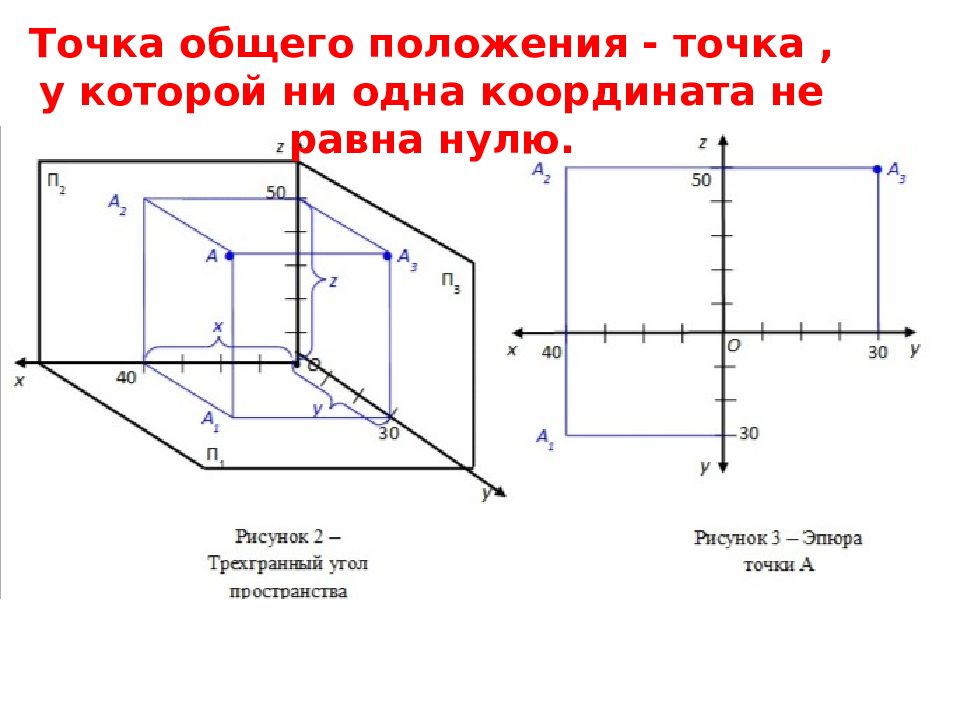

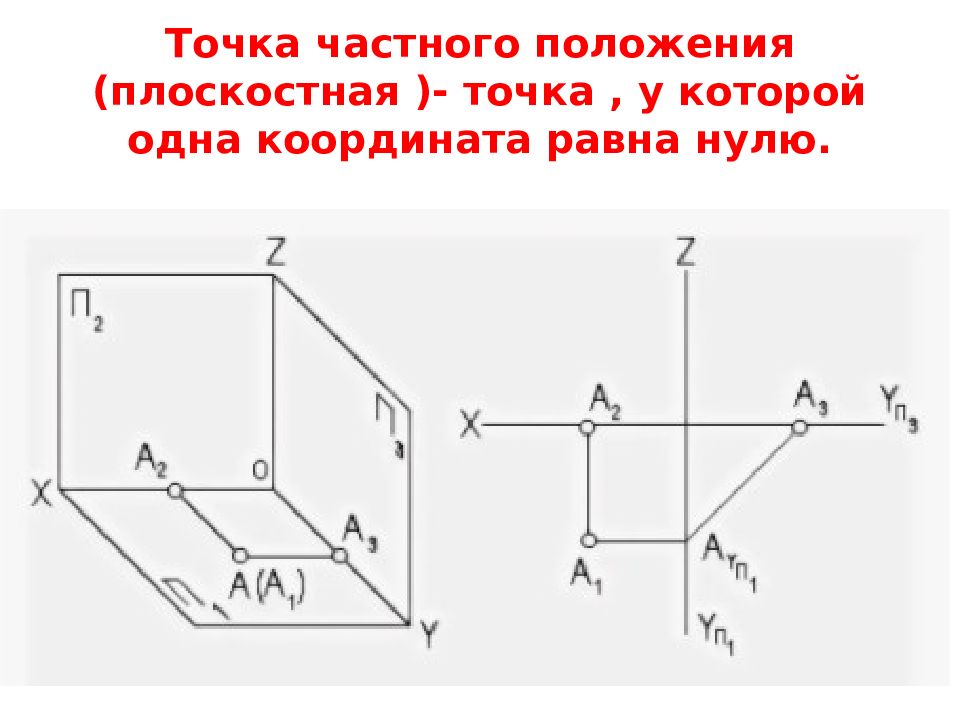

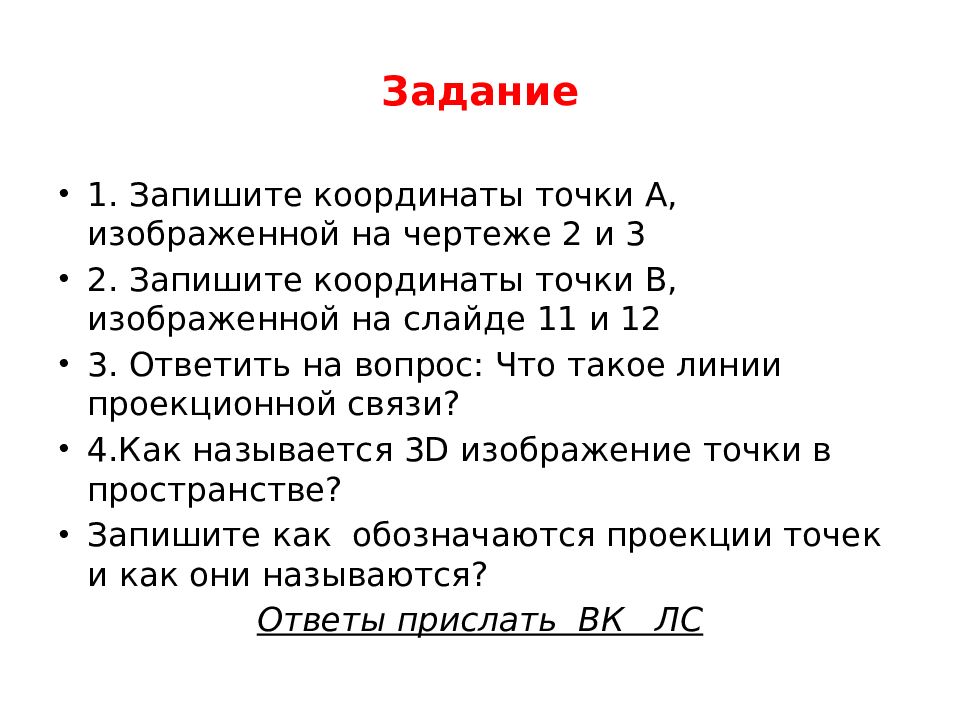

1. Запишите координаты точки А, изображенной на чертеже 2 и 3 2. Запишите координаты точки В, изображенной на слайде 11 и 12 3. Ответить на вопрос: Что такое линии проекционной связи? 4.Как называется 3 D изображение точки в пространстве? Запишите как обозначаются проекции точек и как они называются? Ответы прислать ВК ЛС
