Отчёт по производственной практике Студента гр.П2-12 Ерыгина Алексея Вячеславовича

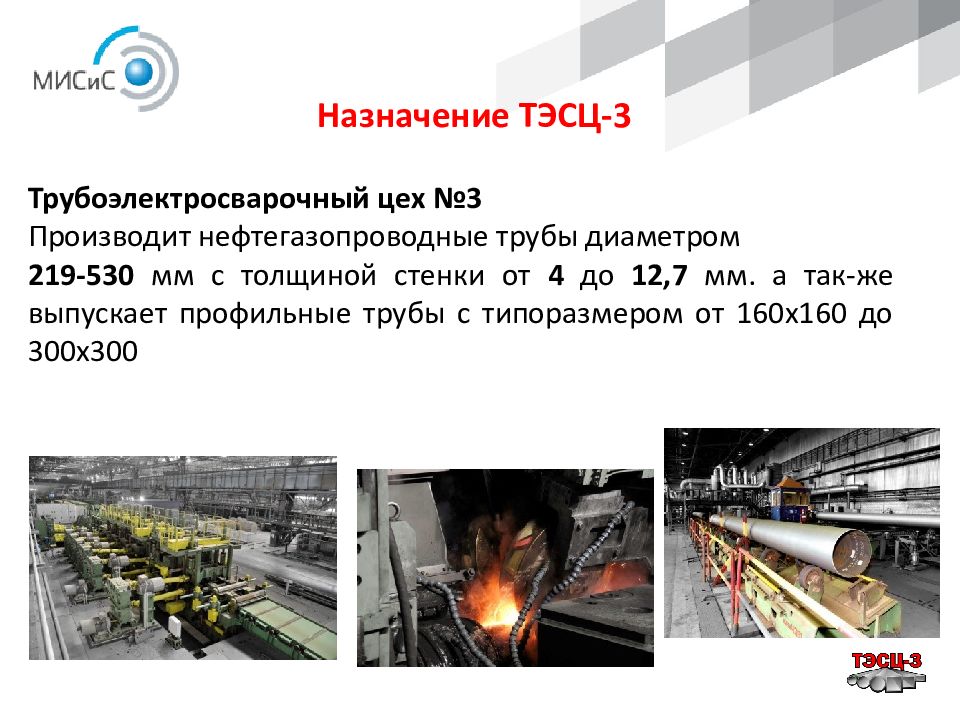

Назначение ТЭСЦ-3 Трубоэлектросварочный цех №3 Производит нефтегазопроводные трубы диаметром 219-530 мм с толщиной стенки от 4 до 12,7 мм. а так-же выпускает профильные трубы с типоразмером от 160х160 до 300х300

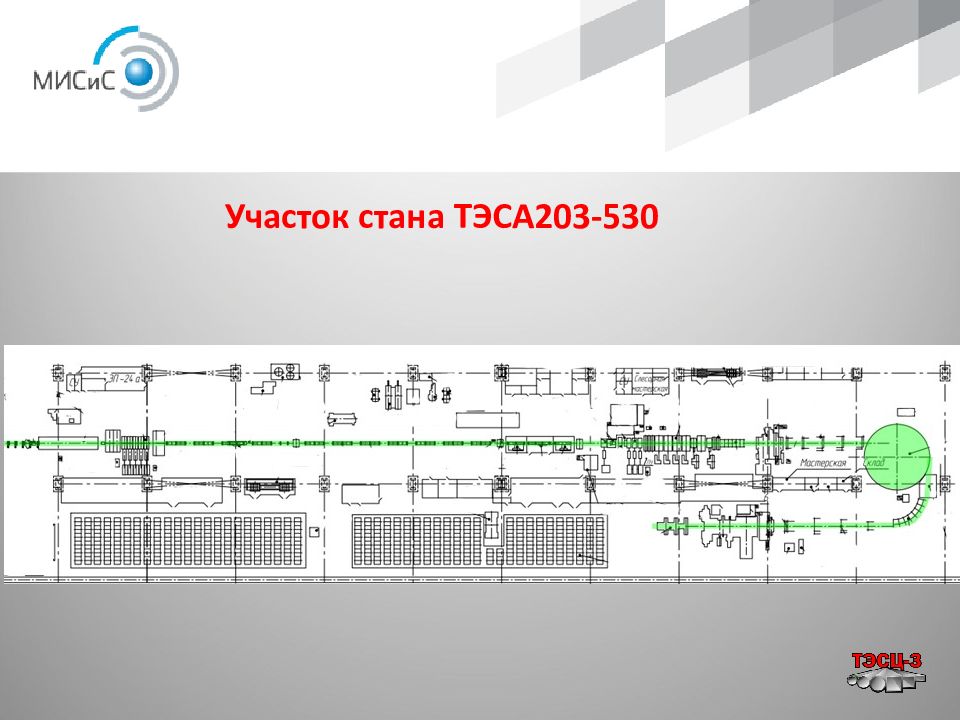

Участок стана ТЭСА203-530

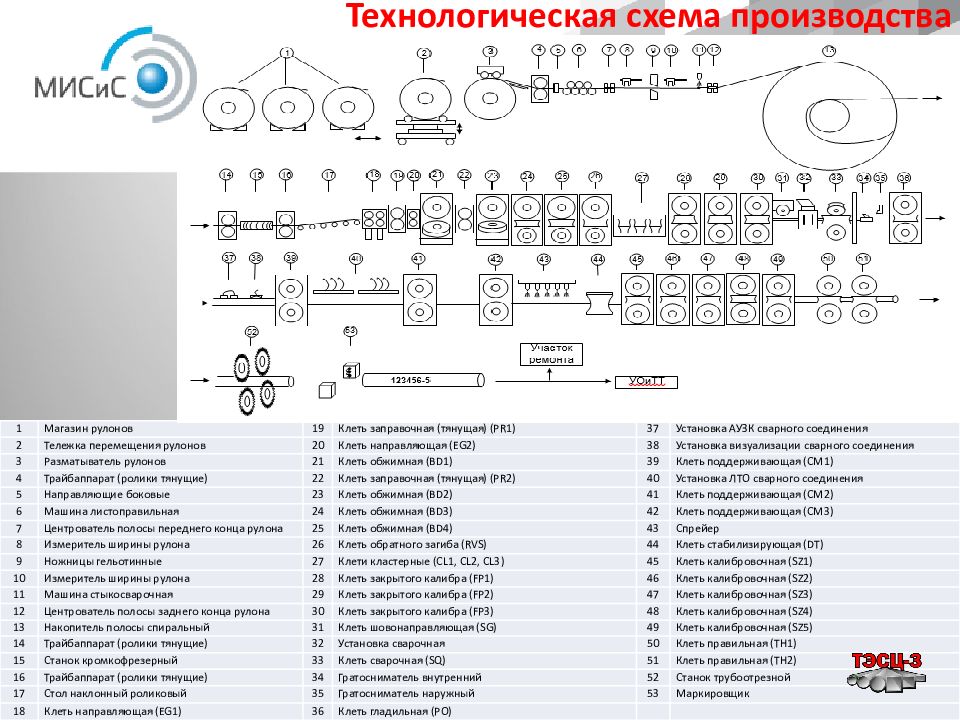

Технологическая схема производства труб 1 Магазин рулонов 19 Клеть заправочная (тянущая) ( PR1 ) 37 Установка АУЗК сварного соединения 2 Тележка перемещения рулонов 20 Клеть направляющая ( EG2 ) 38 Установка визуализации сварного соединения 3 Разматыватель рулонов 21 Клеть обжимная ( BD 1) 39 Клеть поддерживающая ( C М1) 4 Трайбаппарат (ролики тянущие) 22 Клеть заправочная (тянущая) ( PR2 ) 40 Установка ЛТО сварного соединения 5 Направляющие боковые 23 Клеть обжимная ( BD2 ) 41 Клеть поддерживающая ( C М2) 6 Машина листоправильная 24 Клеть обжимная ( BD3 ) 42 Клеть поддерживающая ( C М3) 7 Центрователь полосы переднего конца рулона 25 Клеть обжимная ( BD4 ) 43 Спрейер 8 Измеритель ширины рулона 26 Клеть обратного загиба ( RVS ) 44 Клеть стабилизирующая ( DT ) 9 Ножницы гельотинные 27 Клети кластерные ( CL 1, CL 2, CL 3) 45 Клеть калибровочная ( SZ1 ) 10 Измеритель ширины рулона 28 Клеть закрытого калибра (FP1) 46 Клеть калибровочная ( SZ2 ) 11 Машина стыкосварочная 29 Клеть закрытого калибра (FP2) 47 Клеть калибровочная ( SZ3 ) 12 Центрователь полосы заднего конца рулона 30 Клеть закрытого калибра (FP3) 48 Клеть калибровочная ( SZ4 ) 13 Накопитель полосы спиральный 31 Клеть шовонаправляющая (SG) 49 Клеть калибровочная ( SZ5 ) 14 Трайбаппарат (ролики тянущие) 32 Установка сварочная 50 Клеть правильная ( ТН 1) 15 Станок кромкофрезерный 33 Клеть сварочная (SQ) 51 Клеть правильная ( ТН2 ) 16 Трайбаппарат (ролики тянущие) 34 Гратосниматель внутренний 52 Станок трубоотрезной 17 Стол наклонный роликовый 35 Гратосниматель наружный 53 Маркировщик 18 Клеть направляющая ( EG1 ) 36 Клеть гладильная ( PO )

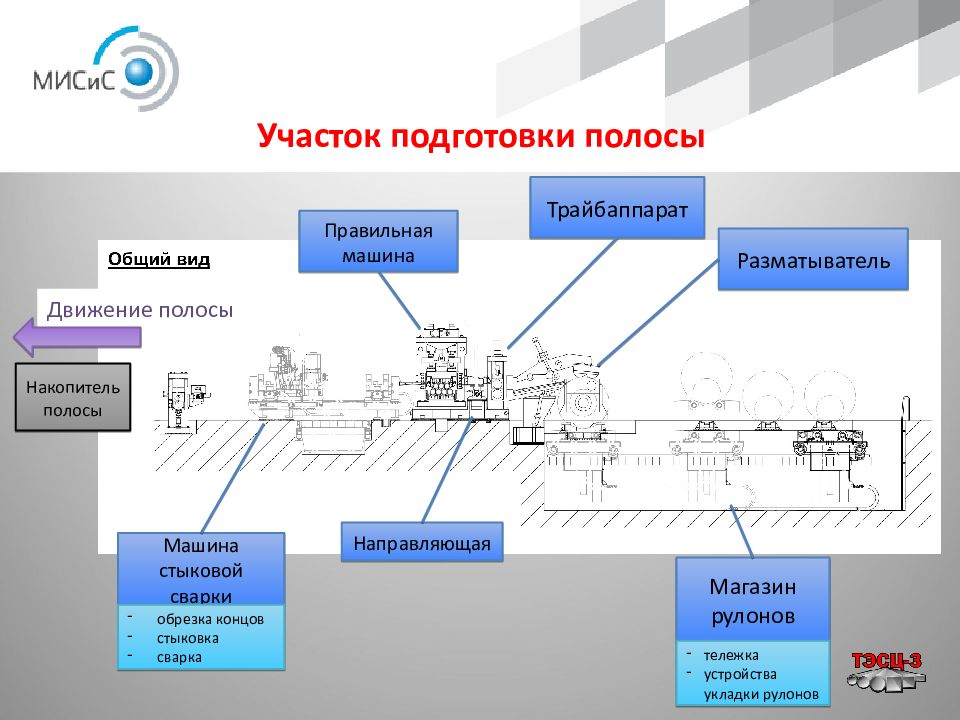

Магазин рулонов Разматыватель Трайбаппарат Правильная машина Направляющая Машина стыковой сварки обрезка концов стыковка сварка тележка устройства укладки рулонов Движение полосы Накопитель полосы Участок подготовки полосы
Формовочная линия Движение полосы Накопитель полосы Кромкофрезерный станок кромкофрез трайбаппараты Движение полосы Участок подготовки полосы

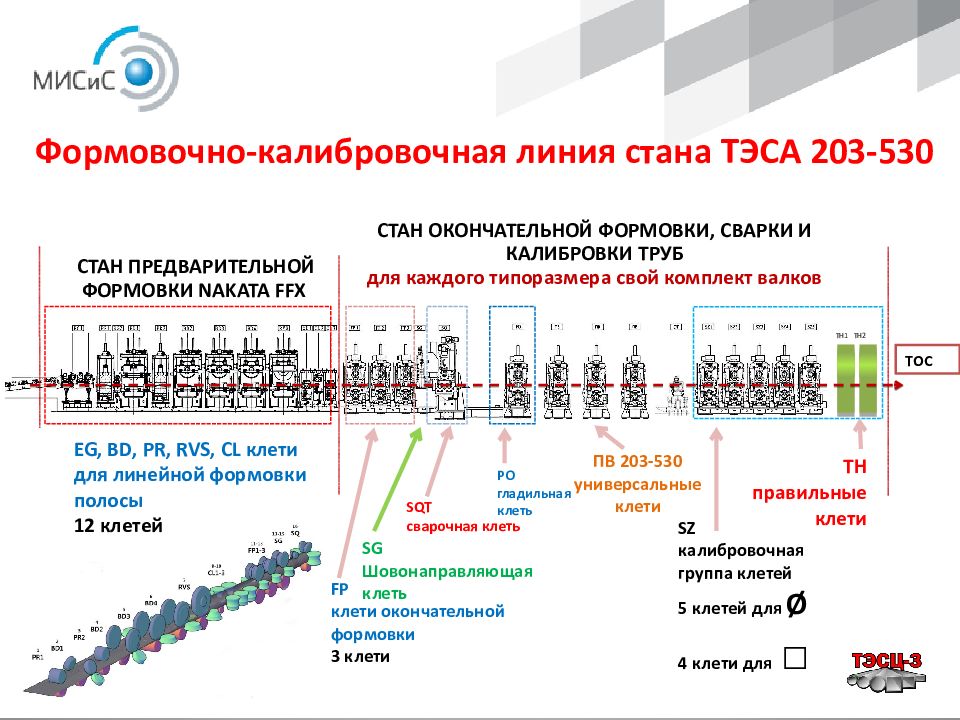

СТАН ПРЕДВАРИТЕЛЬНОЙ ФОРМОВКИ NAKATA FFX СТАН ОКОНЧАТЕЛЬНОЙ ФОРМОВКИ, СВАРКИ И КАЛИБРОВКИ ТРУБ для каждого типоразмера свой комплект валков SQT сварочная клеть FP клети окончательной формовки 3 клети ПВ 203-530 универсальные клети SZ калибровочная группа клетей 5 клетей для Ø 4 клети для □ PO гладильная клеть TH правильные клети TH1 TH2 ТОС EG, BD, PR, RVS, CL клети для линейной формовки полосы 12 клетей SG Шовонаправляющая клеть Формовочно-калибровочная линия стана ТЭСА 203-530
Стан линейной формовки наката состоит из 12 клетей и служит для предварительной формовки полосы в линии стана перед окончательной формовкой в клетях закрытого калибра, сваркой и калибровкой до окончательного геометрического размера. Предварительная формовка в формовочно-калибровочной линии стана

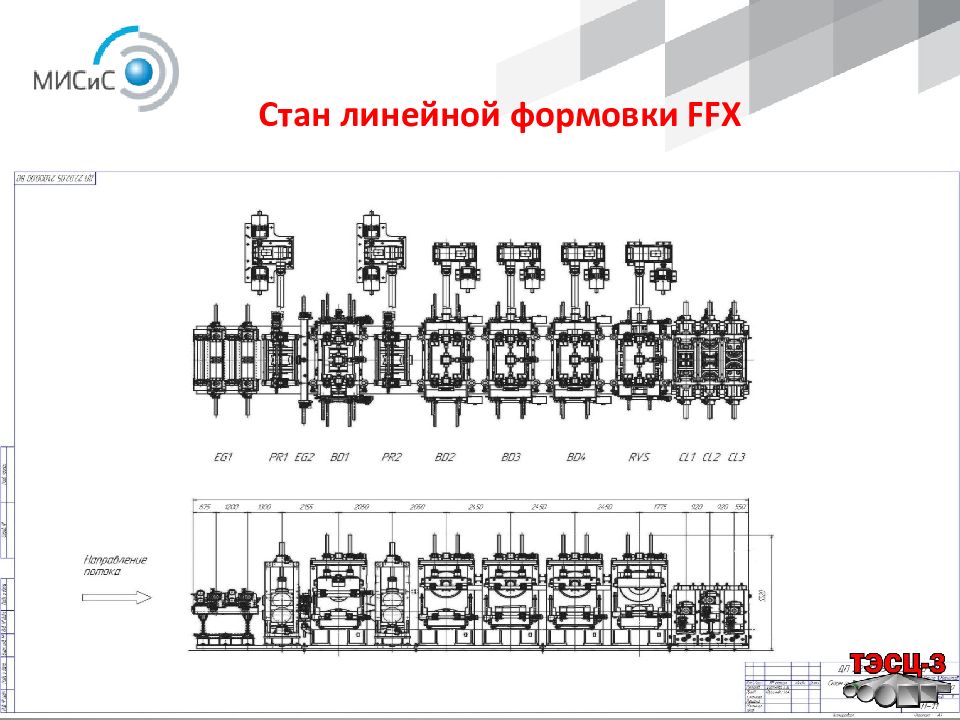

Стан линейной формовки FFX

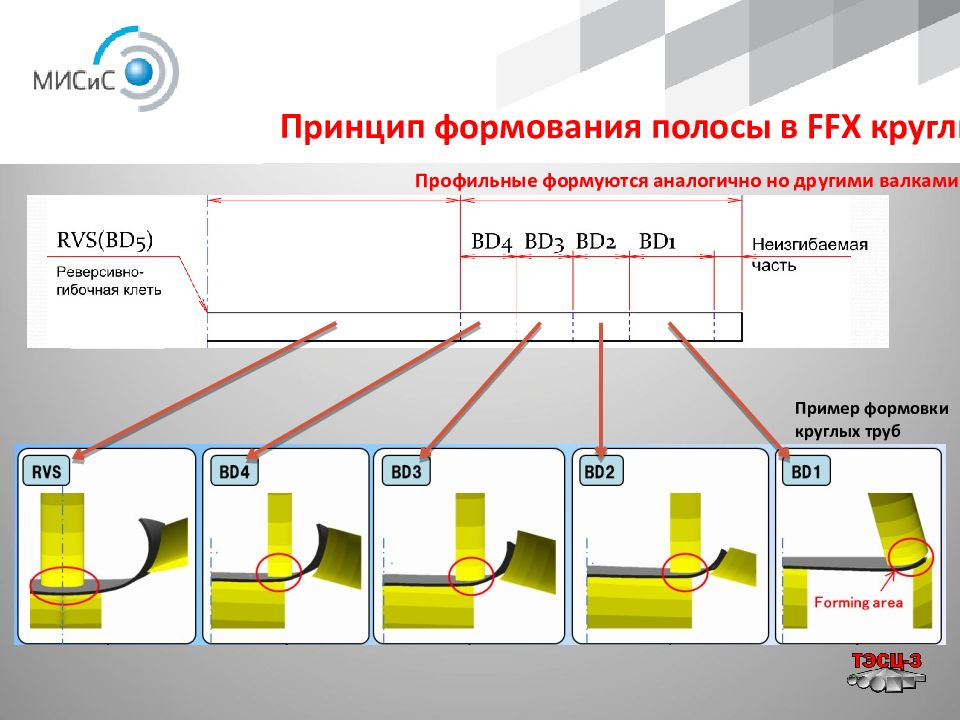

Принцип формования полосы в FFX круглых труб Ø Профильные формуются аналогично но другими валками □ Пример формовки круглых труб
В каждой клети подгибается только определённый участок полосы Для перехода на другой сортамент, перестраивается только положение валков Принцип линейной формовки Пример формовки круглых труб

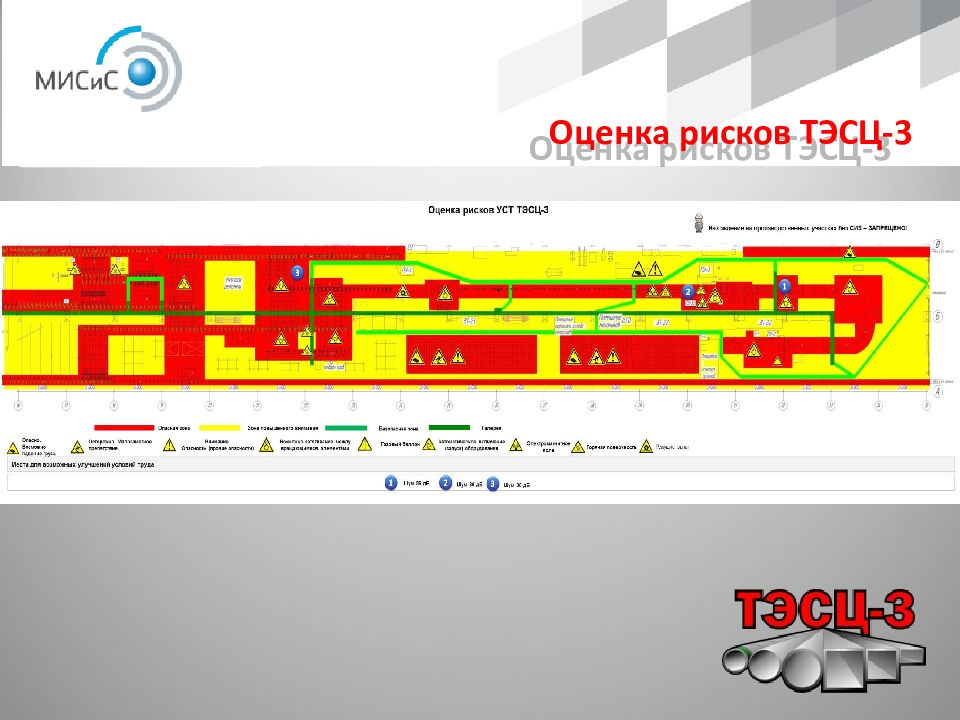

Оценка рисков ТЭСЦ-3
