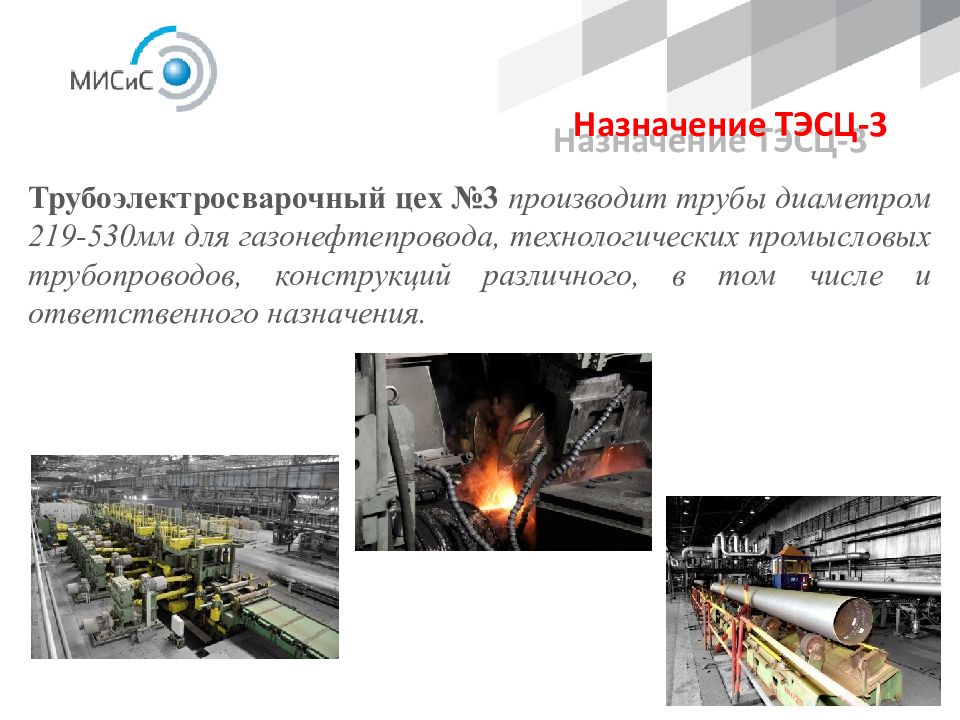

Назначение ТЭСЦ-3 Трубоэлектросварочный цех №3 производит трубы диаметром 219-530мм для газонефтепровода, технологических промысловых трубопроводов, конструкций различного, в том числе и ответственного назначения.

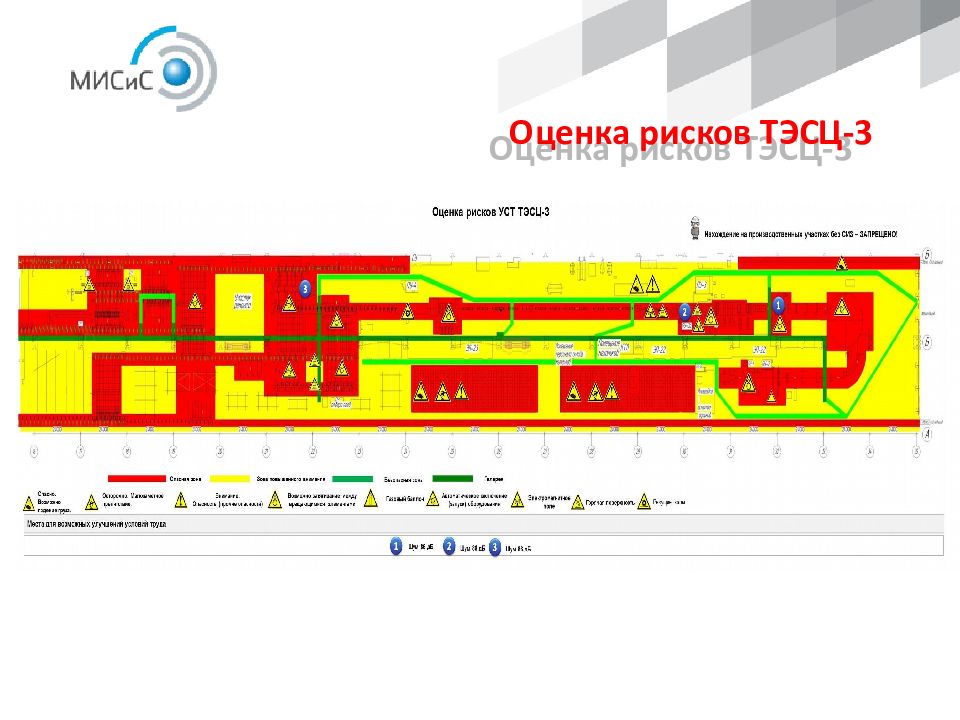

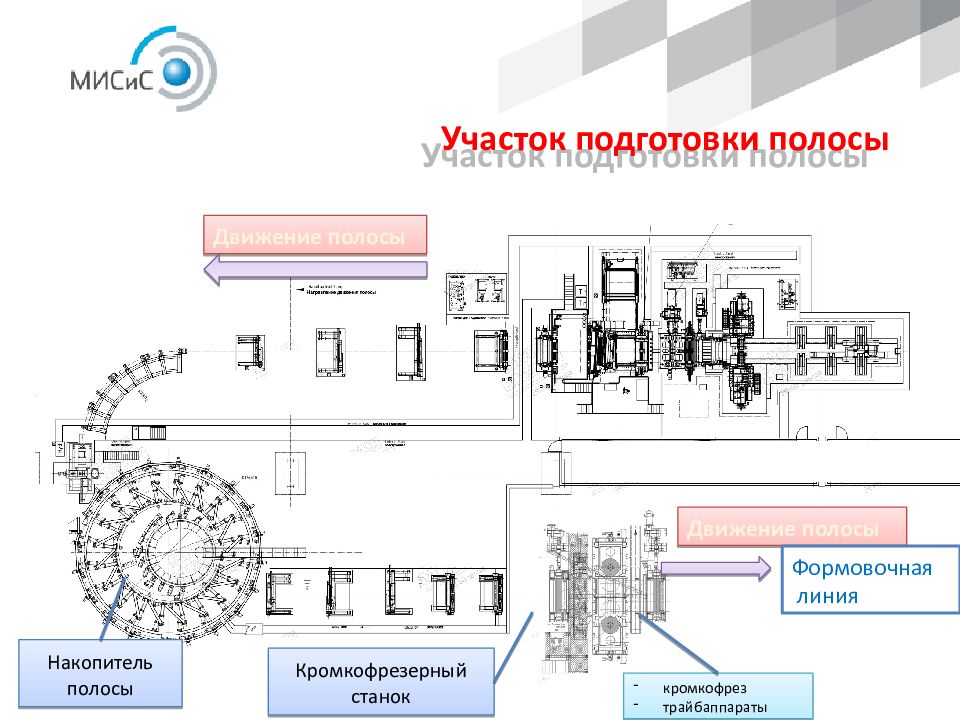

Движение полосы Накопитель полосы Кромкофрезерный станок кромкофрез трайбаппараты Движение полосы Участок подготовки полосы Формовочная линия
Кромкофрезерный станок ЛИНЗИНГЕР типа BFMK 160/1100 AC

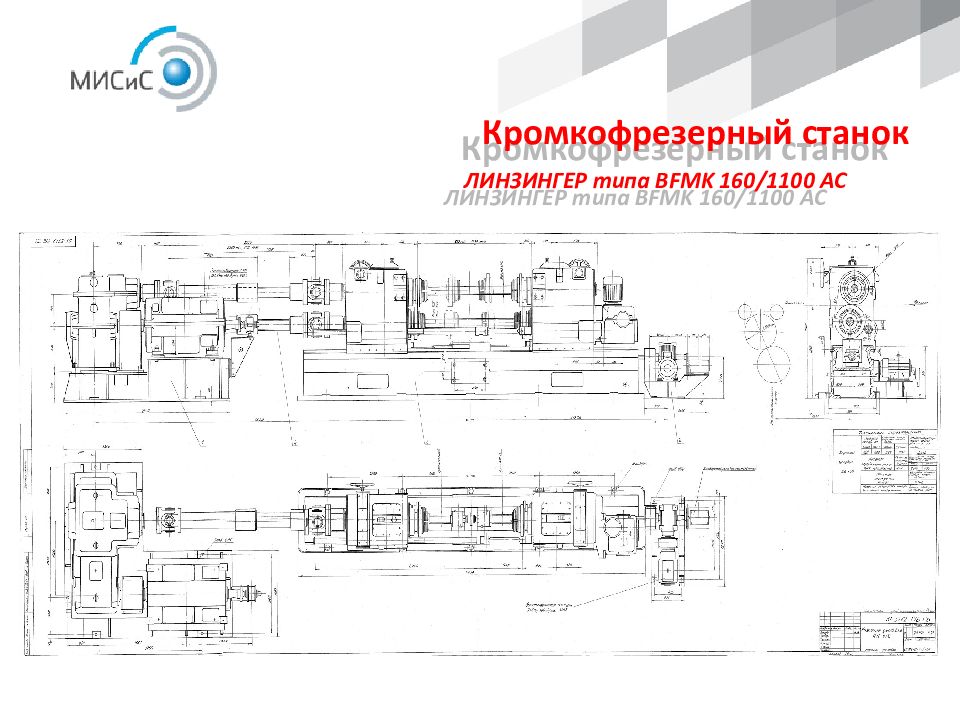

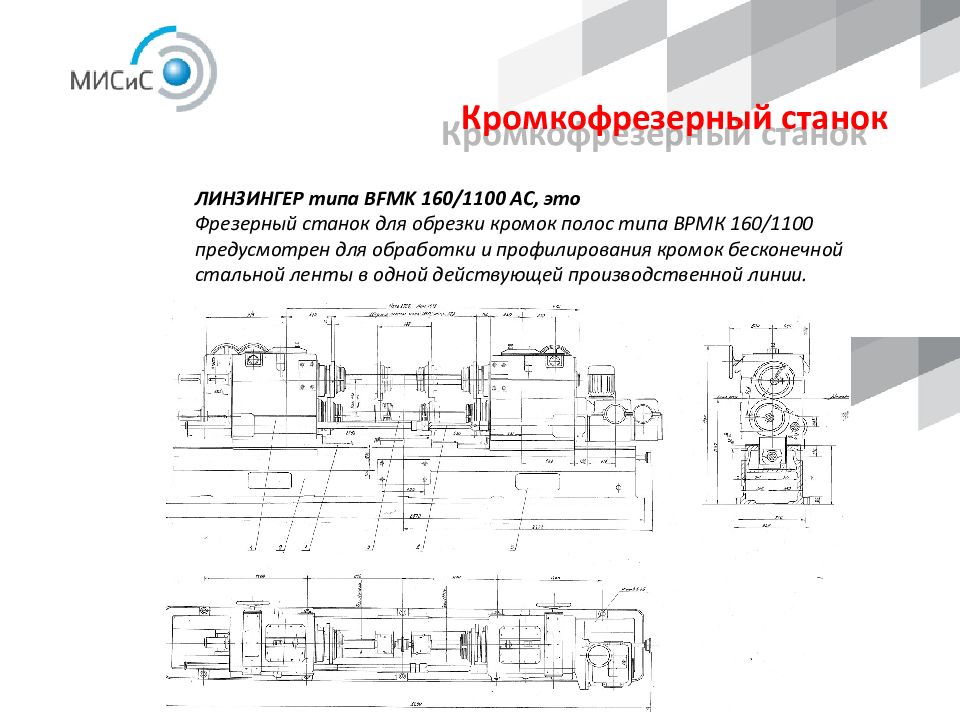

ЛИНЗИНГЕР типа BFMK 160/1100 AC, это Фрезерный станок для обрезки кромок полос типа ВРМК 160/1100 предусмотрен для обработки и профилирования кромок бесконечной стальной ленты в одной действующей производственной линии. Кромкофрезерный станок
Станок с ос тоит из станины с устройством для настройки ширины, 2 фрезерных устройств FES 160 с фрезерными головками MKUW 1100, вертикальной направляющей полосы и устройств для измерения ширины полосы. Для нормальной подачи и ведения обрабатываемой полосы, фрезерный станок оснащен на входе и выходе тянущими устройствами, боковой направляющей для центровки полосы посередине и направляющей полосы по высоте. Кромкофрезерный станок

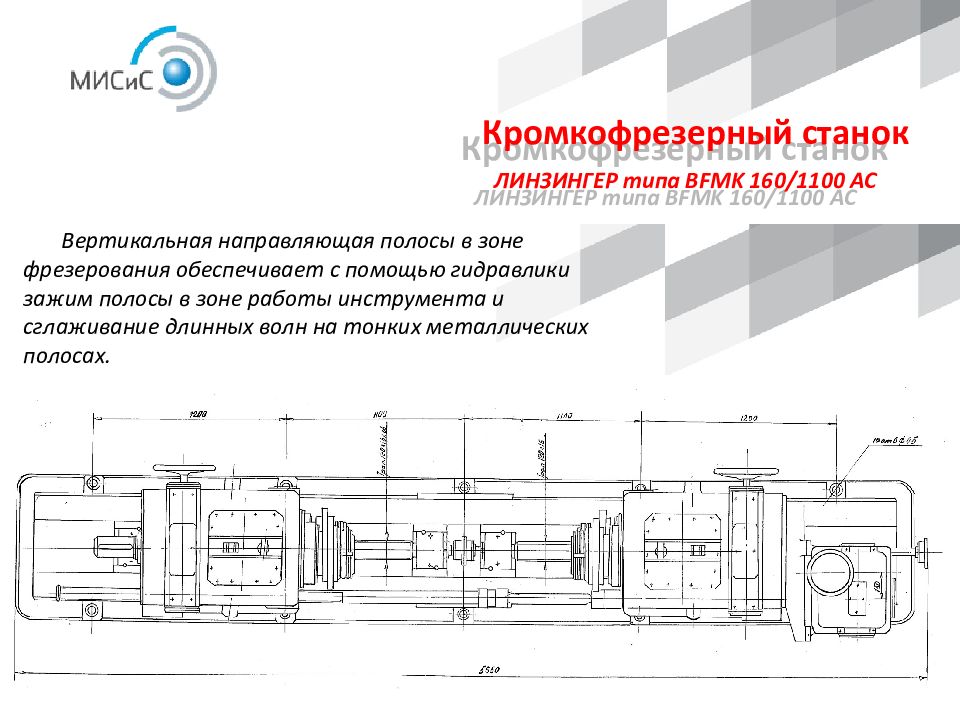

ЛИНЗИНГЕР типа BFMK 160/1100 AC Вертикальная направляющая полосы в зоне фрезерования обеспечивает с помощью гидравлики зажим полосы в зоне работы инструмента и сглаживание длинных волн на тонких металлических полосах. Кромкофрезерный станок

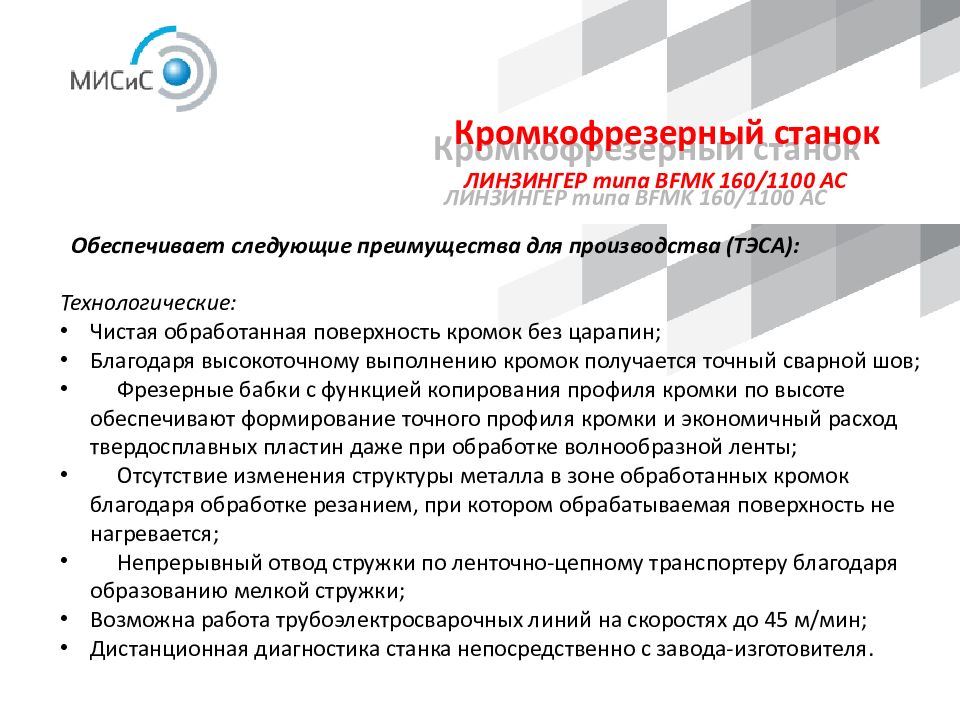

ЛИНЗИНГЕР типа BFMK 160/1100 AC Обеспечивает следующие преимущества для производства (ТЭСА): Технологические: Чистая обработанная поверхность кромок без царапин; Благодаря высокоточному выполнению кромок получается точный сварной шов; Фрезерные бабки с функцией копирования профиля кромки по высоте обеспечивают формирование точного профиля кромки и экономичный расход твердосплавных пластин даже при обработке волнообразной ленты; Отсутствие изменения структуры металла в зоне обработанных кромок благодаря обработке резанием, при котором обрабатываемая поверхность не нагревается; Непрерывный отвод стружки по ленточно-цепному транспортеру благодаря образованию мелкой стружки; Возможна работа трубоэлектросварочных линий на скоростях до 45 м/мин; Дистанционная диагностика станка непосредственно с завода-изготовителя. Кромкофрезерный станок

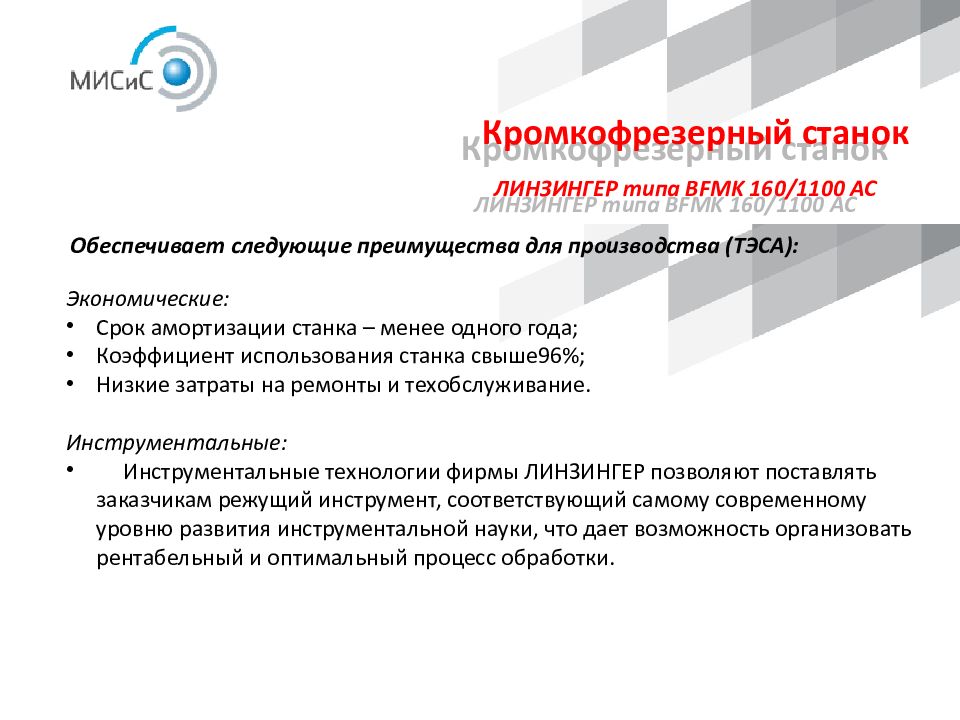

ЛИНЗИНГЕР типа BFMK 160/1100 AC Экономические: Срок амортизации станка – менее одного года; Коэффициент использования станка свыше96%; Низкие затраты на ремонты и техобслуживание. Инструментальные: Инструментальные технологии фирмы ЛИНЗИНГЕР позволяют поставлять заказчикам режущий инструмент, соответствующий самому современному уровню развития инструментальной науки, что дает возможность организовать рентабельный и оптимальный процесс обработки. Обеспечивает следующие преимущества для производства (ТЭСА): Кромкофрезерный станок

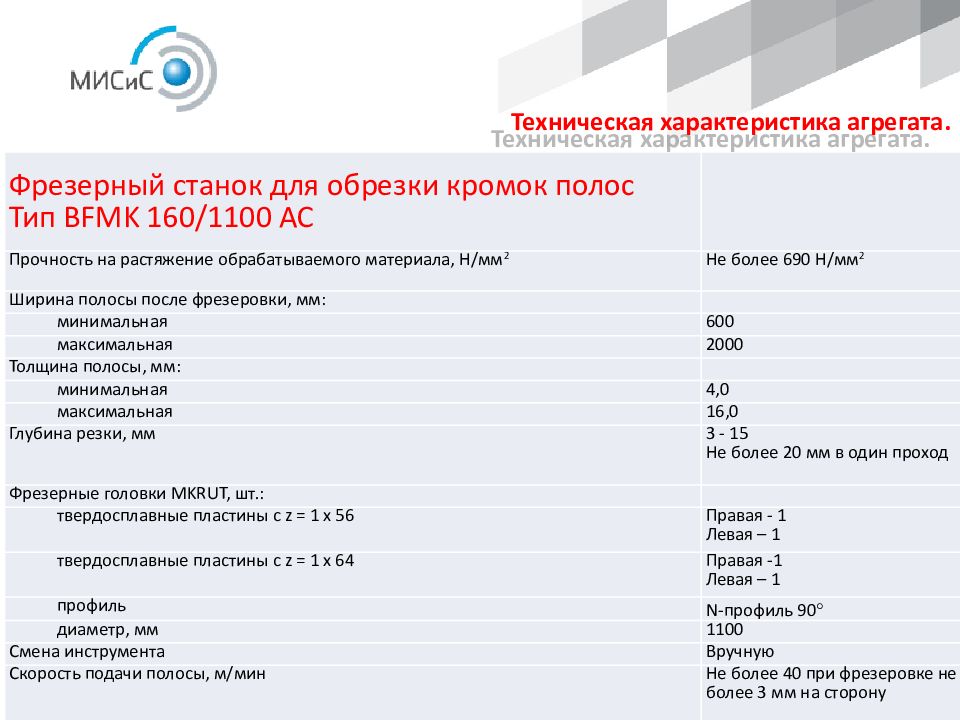

Фрезерный станок для обрезки кромок полос Тип BFMK 160/1100 AC Прочность на растяжение обрабатываемого материала, Н/мм 2 Не более 690 Н/мм 2 Ширина полосы после фрезеровки, мм: минимальная 600 максимальная 2000 Толщина полосы, мм: минимальная 4,0 максимальная 16,0 Глубина резки, мм 3 - 15 Не более 20 мм в один проход Фрезерные головки MKRUT, шт.: твердосплавные пластины с z = 1 х 56 Правая - 1 Левая – 1 твердосплавные пластины с z = 1 х 64 Правая -1 Левая – 1 профиль N -профиль 90 диаметр, мм 1100 Смена инструмента Вручную Скорость подачи полосы, м/мин Не более 40 при фрезеровке не более 3 мм на сторону Техническая характеристика агрегата.

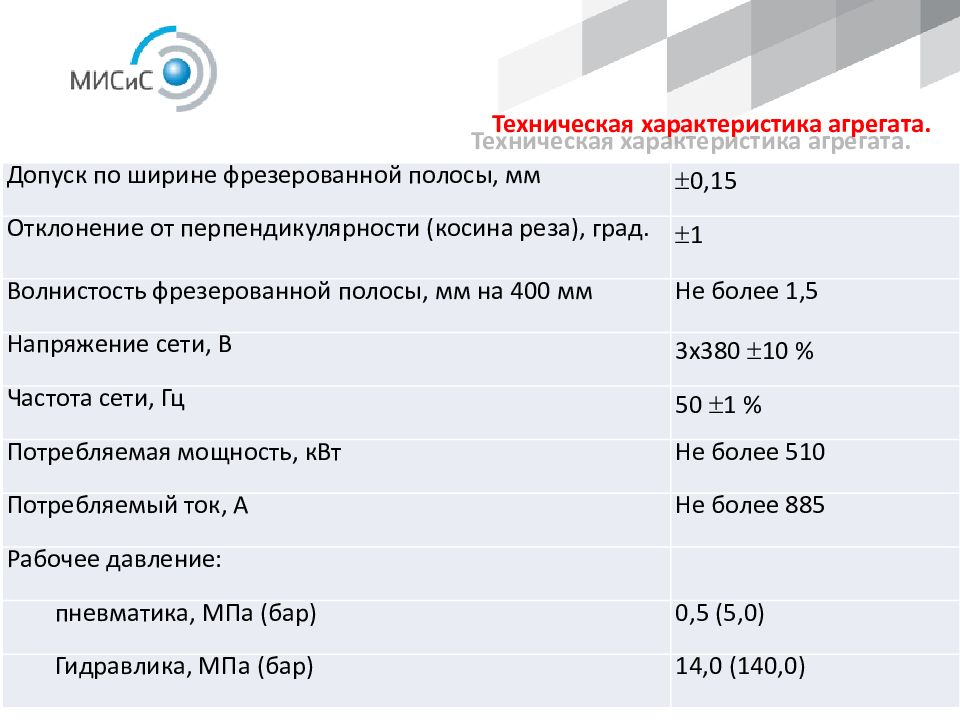

Допуск по ширине фрезерованной полосы, мм 0,15 Отклонение от перпендикулярности (косина реза), град. 1 Волнистость фрезерованной полосы, мм на 400 мм Не более 1,5 Напряжение сети, В 3х380 10 % Частота сети, Гц 50 1 % Потребляемая мощность, кВт Не более 510 Потребляемый ток, А Не более 885 Рабочее давление: пневматика, МПа (бар) 0,5 (5,0) Гидравлика, МПа (бар) 14,0 (140,0) Техническая характеристика агрегата.

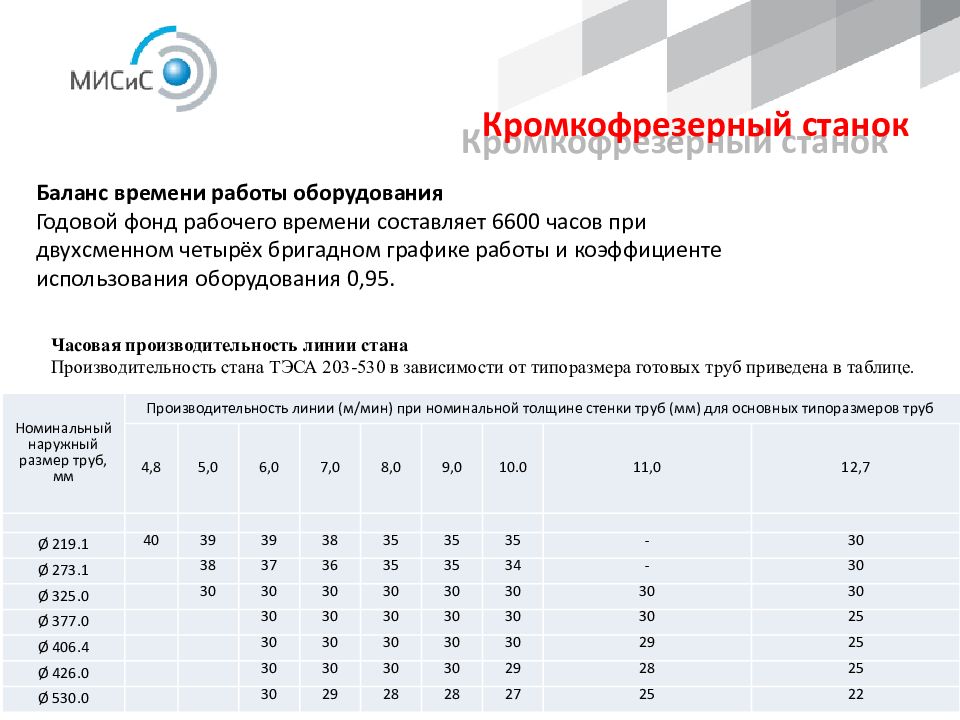

Баланс времени работы оборудования Годовой фонд рабочего времени составляет 6600 часов при двухсменном четырёх бригадном графике работы и коэффициенте использования оборудования 0,95. Номинальный наружный размер труб, мм Производительность линии (м/мин) при номинальной толщине стенки труб (мм) для основных типоразмеров труб 4,8 5,0 6,0 7,0 8,0 9,0 10.0 11,0 12,7 Ø 219.1 40 39 39 38 35 35 35 - 30 Ø 273.1 38 37 36 35 35 34 - 30 Ø 325.0 30 30 30 30 30 30 30 30 Ø 377.0 30 30 30 30 30 30 25 Ø 406.4 30 30 30 30 30 29 25 Ø 426.0 30 30 30 30 29 28 25 Ø 530.0 30 29 28 28 27 25 22 Часовая производительность линии стана Производительность стана ТЭСА 203-530 в зависимости от типоразмера готовых труб приведена в таблице. Кромкофрезерный станок

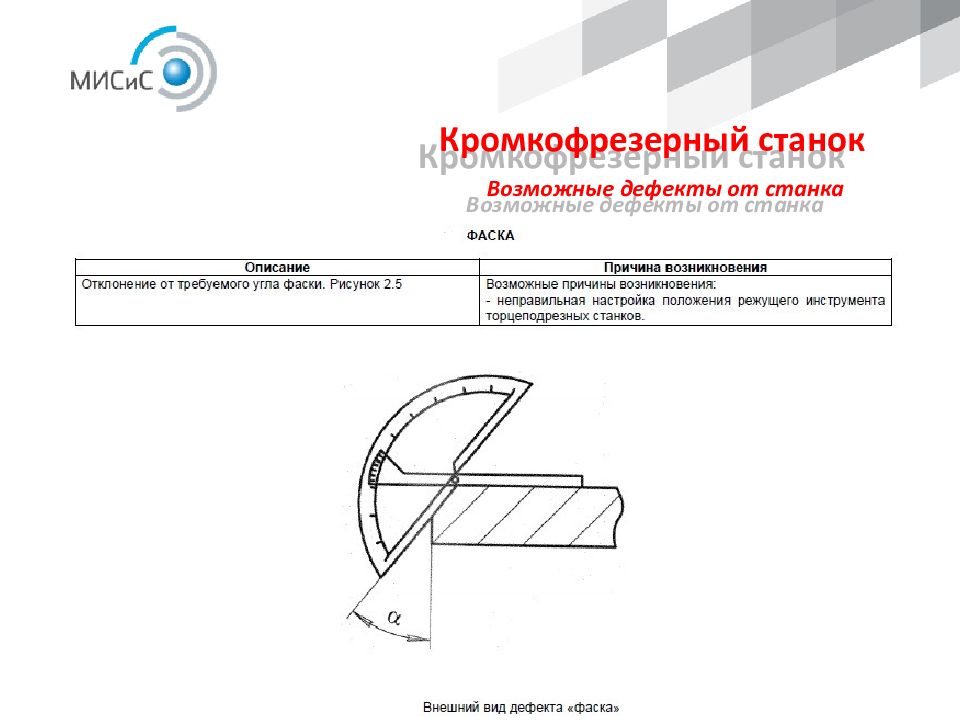

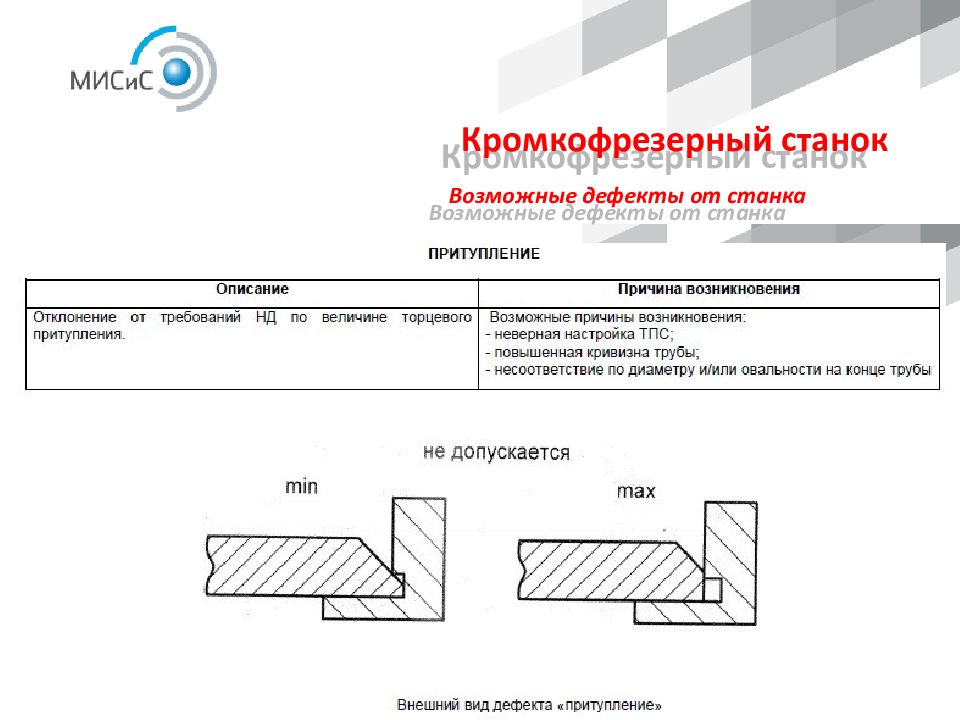

Возможные дефекты от станка Кромкофрезерный станок
Возможные дефекты от станка Кромкофрезерный станок

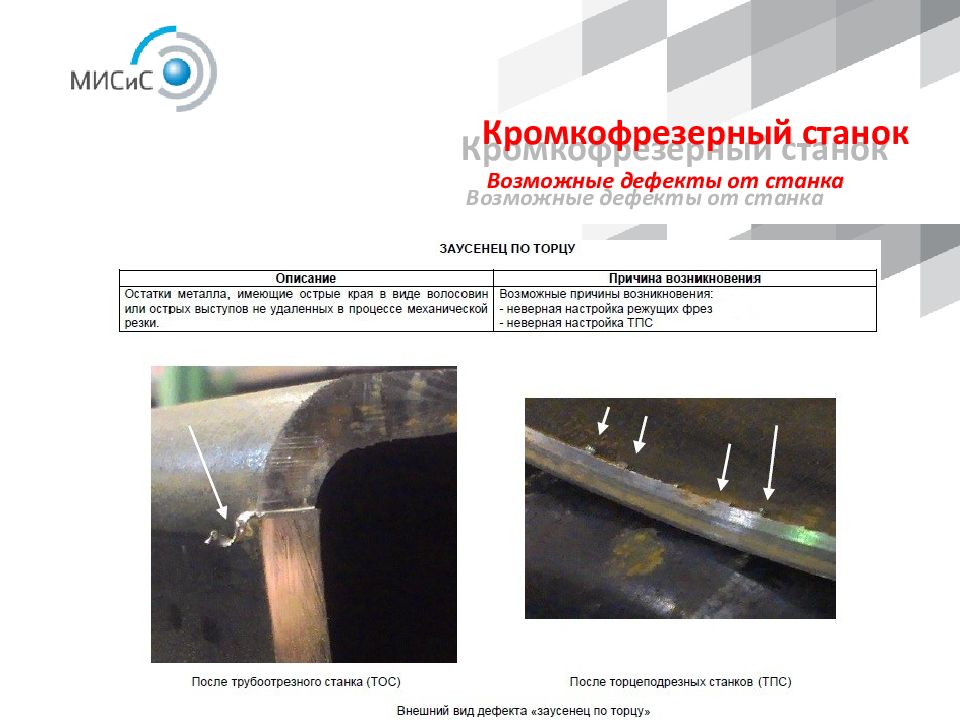

Возможные дефекты от станка Кромкофрезерный станок
Возможные дефекты от станка Кромкофрезерный станок
