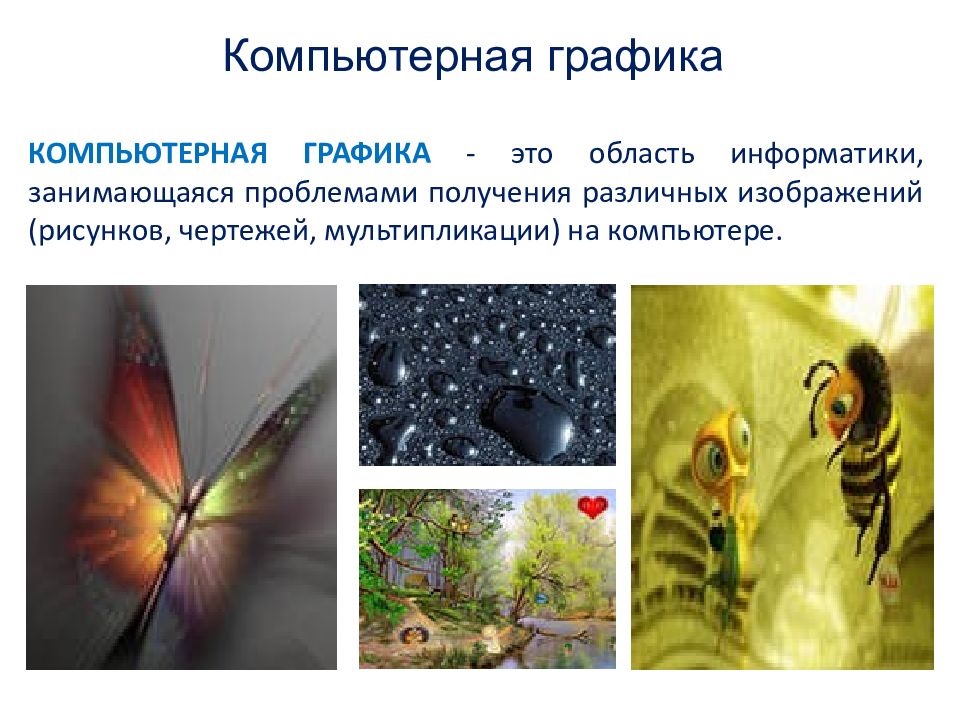

КОМПЬЮТЕРНАЯ ГРАФИКА - это область информатики, занимающаяся проблемами получения различных изображений (рисунков, чертежей, мультипликации) на компьютере.
Под видами компьютерной графики подразумевается способ хранения и воспроизведения изображения на плоскости монитора.

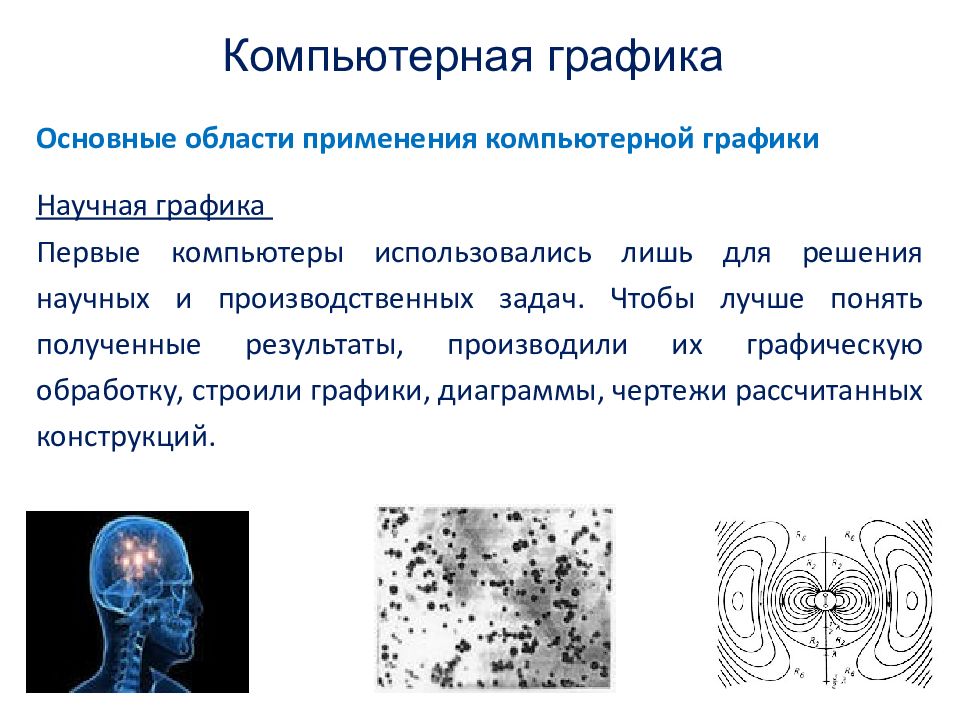

Основные области применения компьютерной графики Научная графика Первые компьютеры использовались лишь для решения научных и производственных задач. Чтобы лучше понять полученные результаты, производили их графическую обработку, строили графики, диаграммы, чертежи рассчитанных конструкций. Компьютерная графика

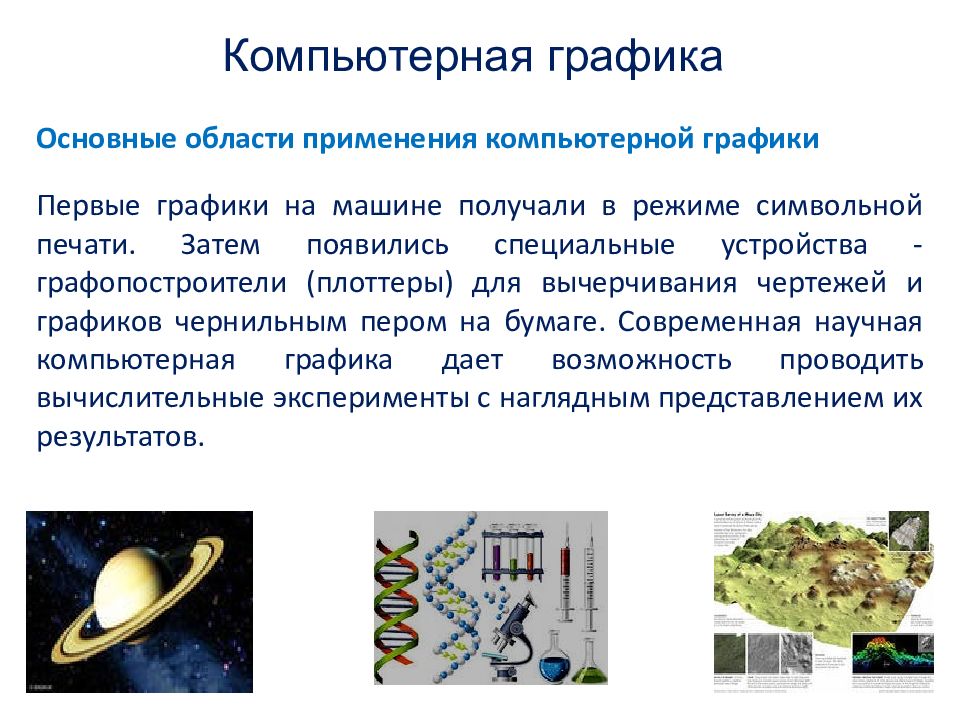

Первые графики на машине получали в режиме символьной печати. Затем появились специальные устройства - графопостроители (плоттеры) для вычерчивания чертежей и графиков чернильным пером на бумаге. Современная научная компьютерная графика дает возможность проводить вычислительные эксперименты с наглядным представлением их результатов. Основные области применения компьютерной графики Компьютерная графика

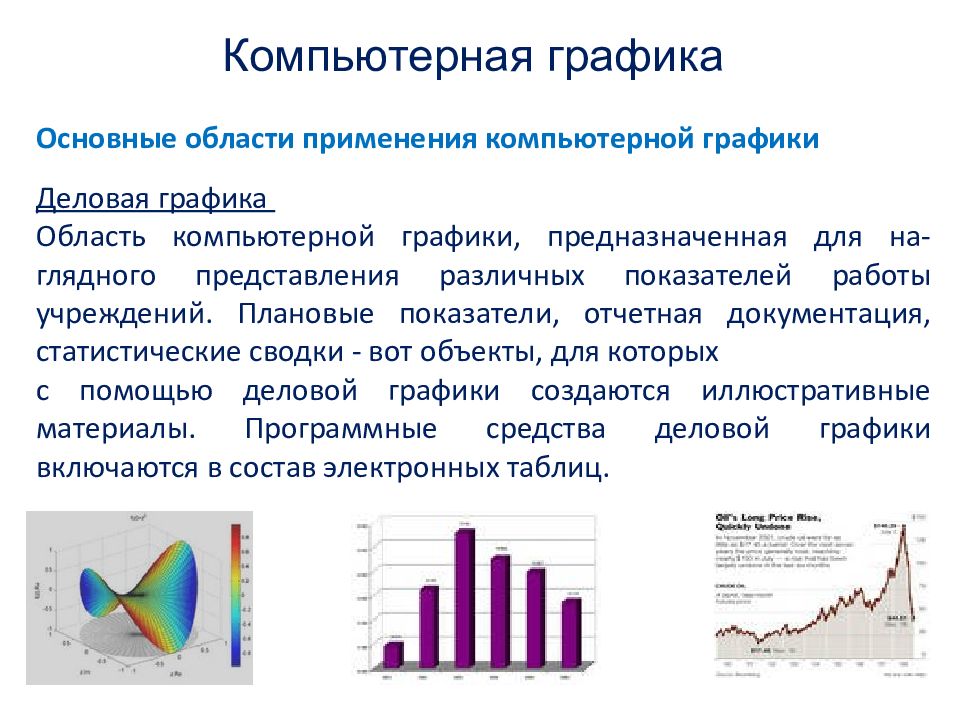

Деловая графика О бласть компьютерной графики, предназначенная для на-глядного представления различных показателей работы учреждений. Плановые показатели, отчетная документация, статистические сводки - вот объекты, для которых с помощью деловой графики создаются иллюстративные материалы. Программные средства деловой графики включаются в состав электронных таблиц. Компьютерная графика Основные области применения компьютерной графики

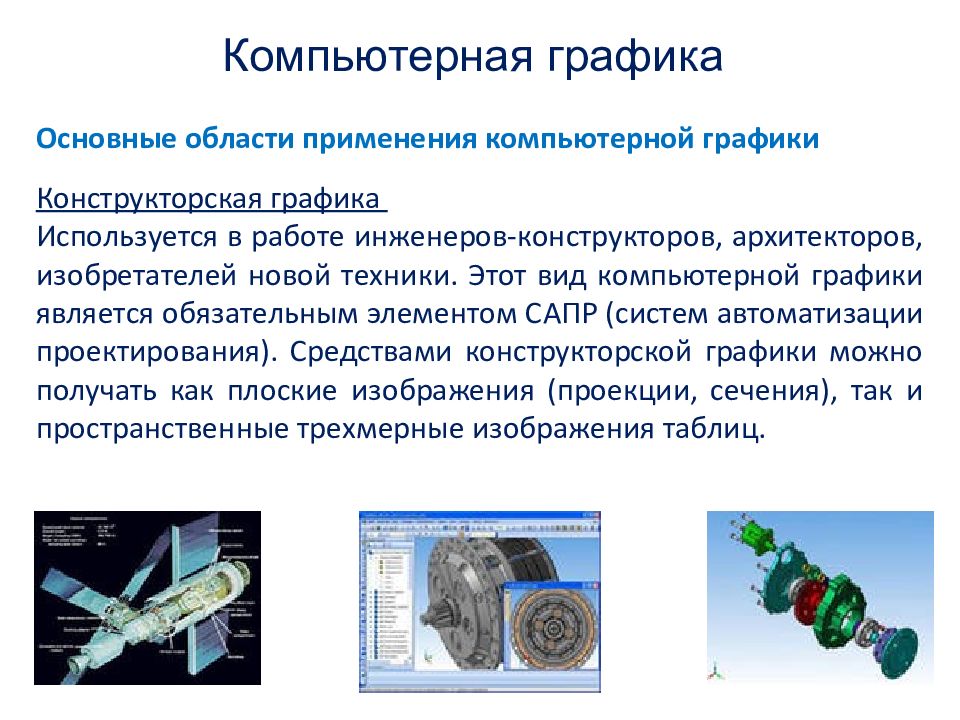

Конструкторская графика Используется в работе инженеров-конструкторов, архитекторов, изобретателей новой техники. Этот вид компьютерной графики является обязательным элементом САПР (систем автоматизации проектирования). Средствами конструкторской графики можно получать как плоские изображения (проекции, сечения), так и пространственные трехмерные изображения таблиц. Компьютерная графика Основные области применения компьютерной графики

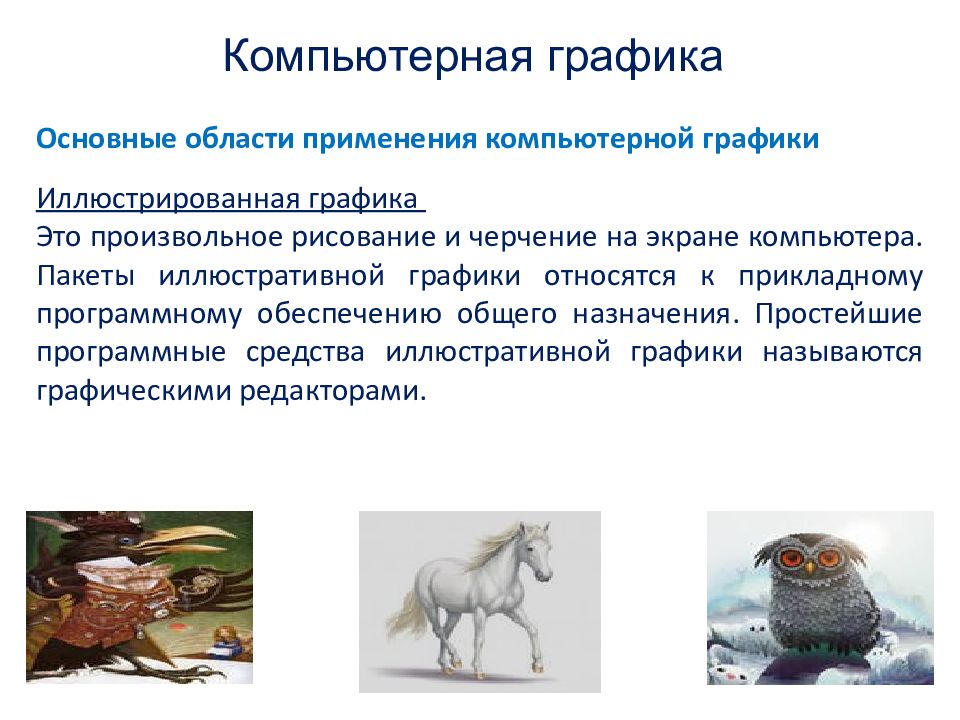

Иллюстрированная графика Э то произвольное рисование и черчение на экране компьютера. Пакеты иллюстративной графики относятся к прикладному программному обеспечению общего назначения. Простейшие программные средства иллюстративной графики называются графическими редакторами. Компьютерная графика Основные области применения компьютерной графики

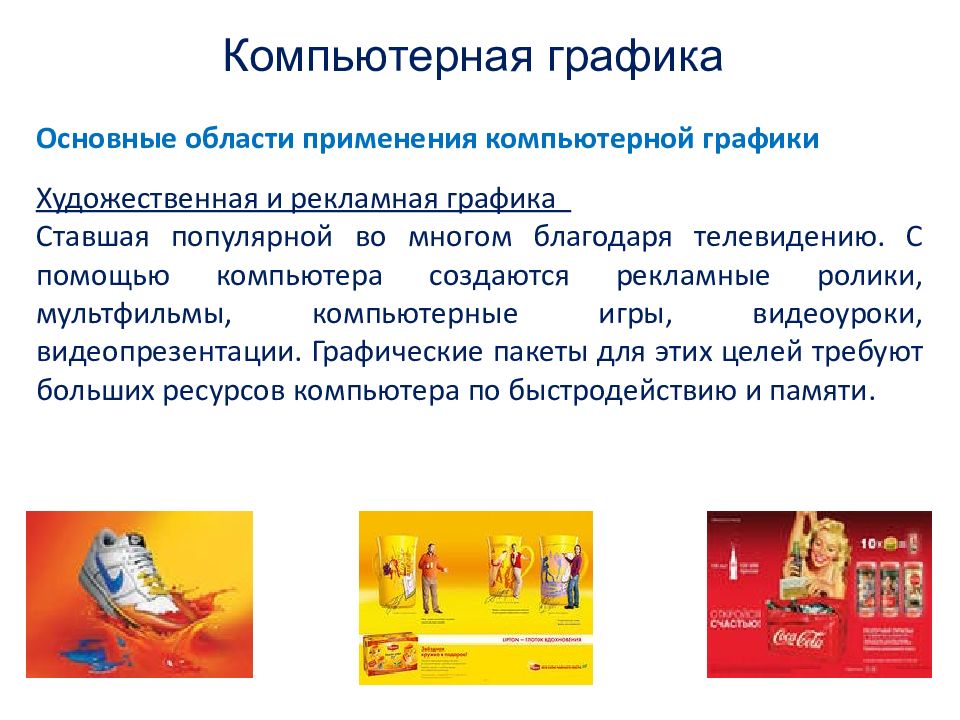

Художественная и рекламная графика Ставшая популярной во многом благодаря телевидению. С помощью компьютера создаются рекламные ролики, мультфильмы, компьютерные игры, видеоуроки, видеопрезентации. Графические пакеты для этих целей требуют больших ресурсов компьютера по быстродействию и памяти. Компьютерная графика Основные области применения компьютерной графики

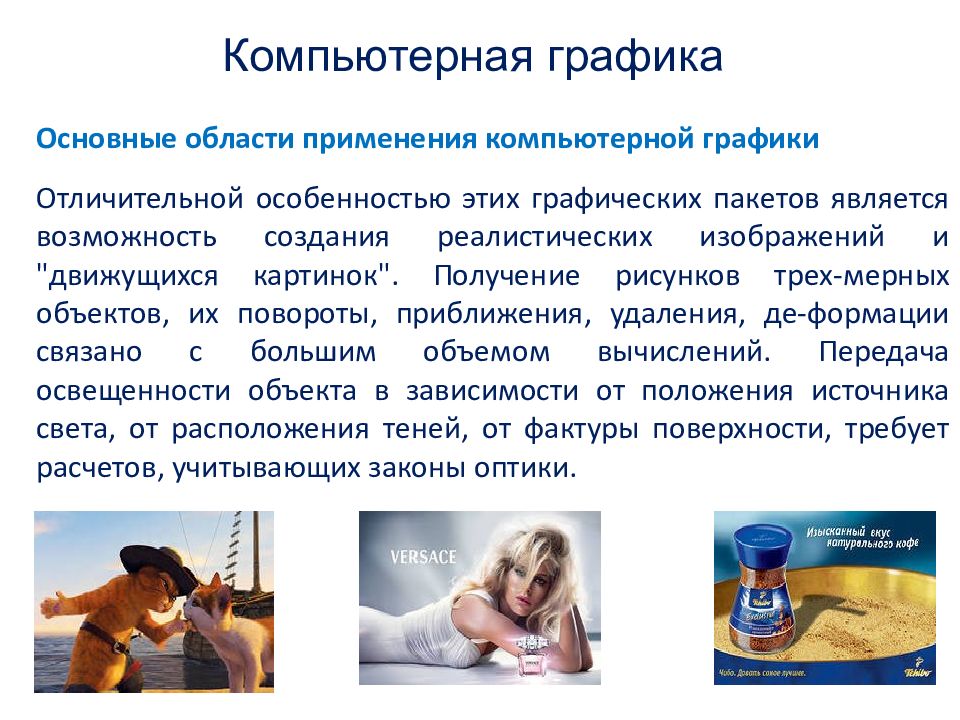

Отличительной особенностью этих графических пакетов является возможность создания реалистических изображений и "движущихся картинок". Получение рисунков трех - мерных объектов, их повороты, приближения, удаления, де - формации связано с большим объемом вычислений. Передача освещенности объекта в зависимости от положения источника света, от расположения теней, от фактуры поверхности, требует расчетов, учитывающих законы оптики. Компьютерная графика Основные области применения компьютерной графики

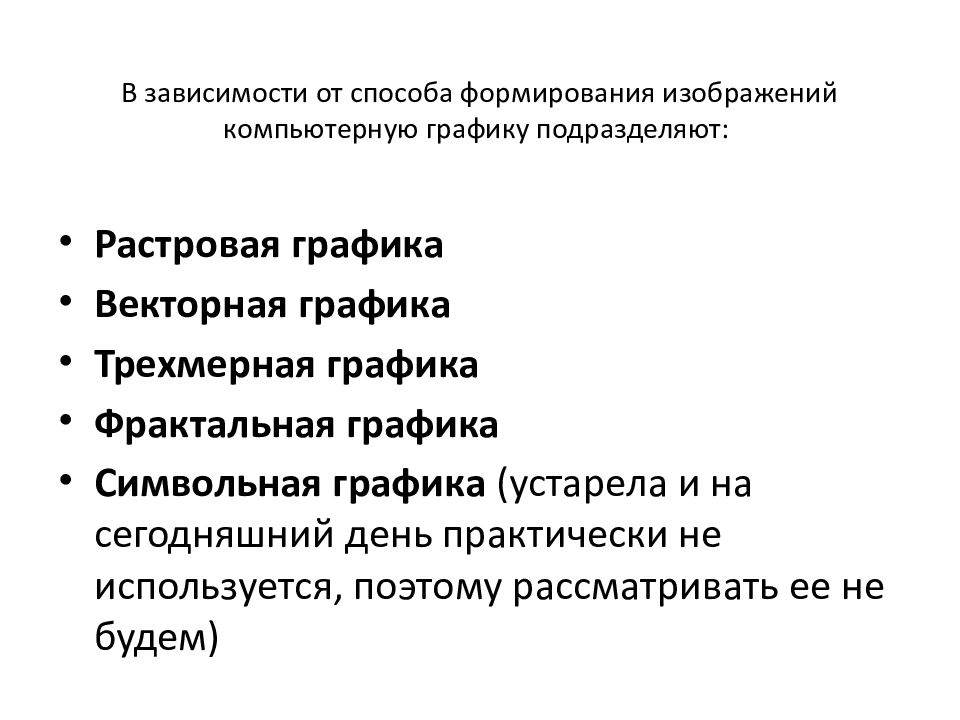

Растровая графика Векторная графика Трехмерная графика Фрактальная графика Символьная графика (устарела и на сегодняшний день практически не используется, поэтому рассматривать ее не будем)

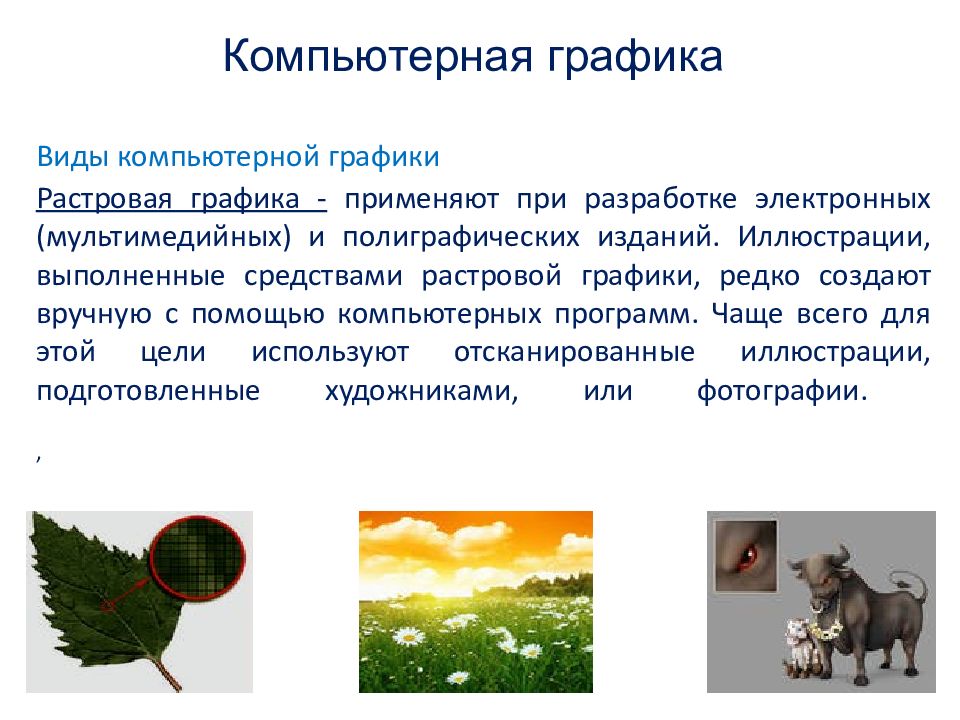

Виды компьютерной графики Р астровая графика - применяют при разработке электронных ( мультимедийных ) и полиграфических изданий. Иллюстрации, выполненные средствами растровой графики, редко создают вручную с помощью компьютерных программ. Чаще всего для этой цели используют отсканированные иллюстрации, подготовленные художниками, или фотографии., Компьютерная графика

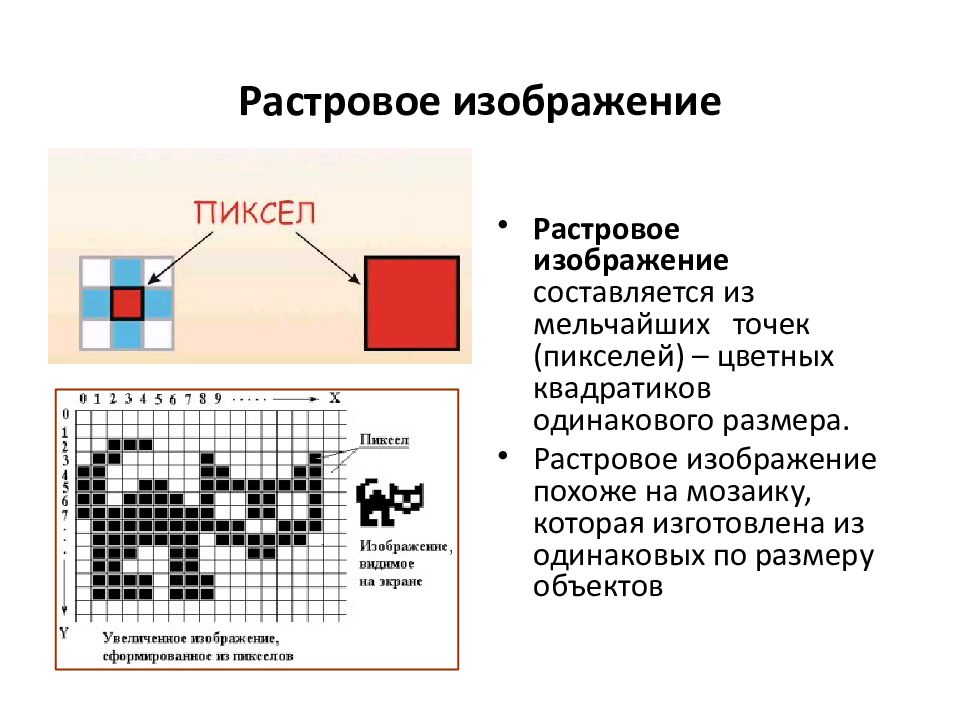

Растровое изображение составляется из мельчайших точек (пикселей) – цветных квадратиков одинакового размера. Растровое изображение похоже на мозаику, которая изготовлена из одинаковых по размеру объектов

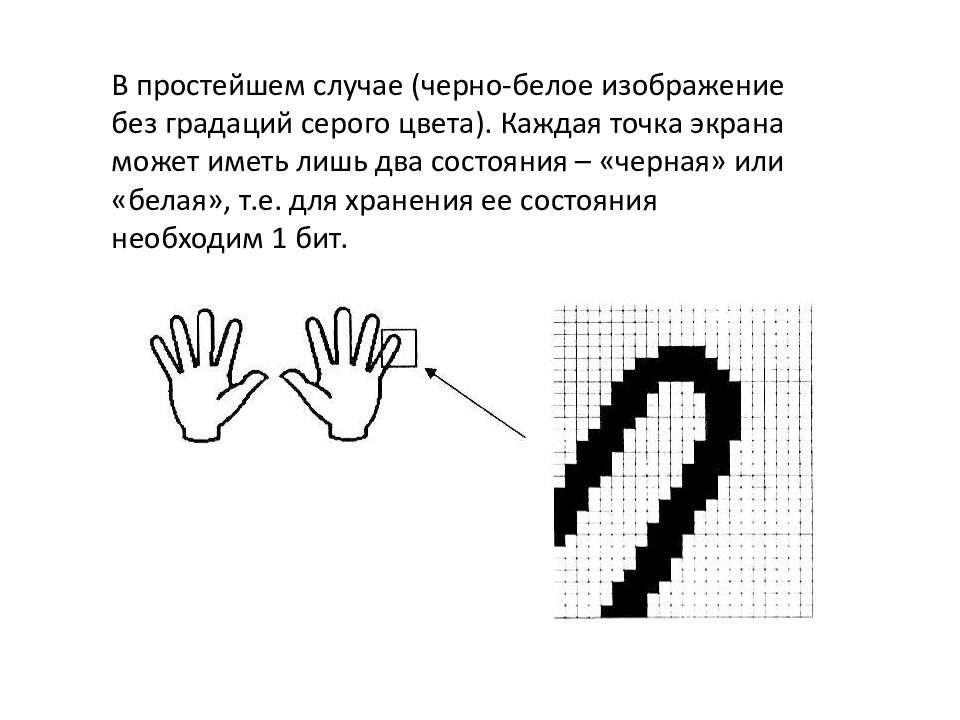

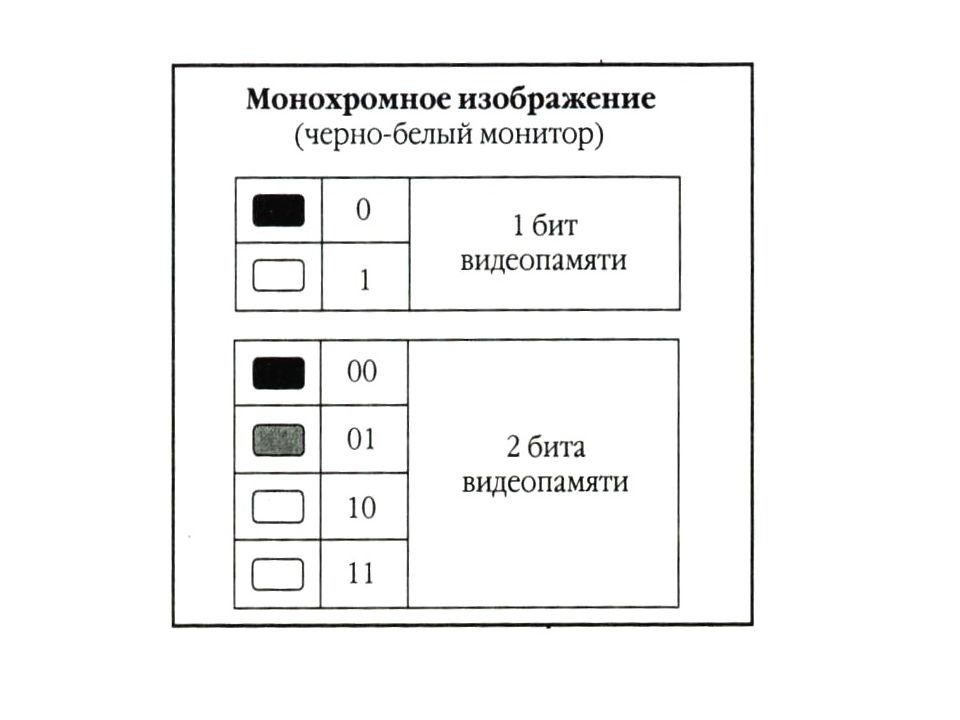

В простейшем случае (черно-белое изображение без градаций серого цвета). Каждая точка экрана может иметь лишь два состояния – «черная» или «белая», т.е. для хранения ее состояния необходим 1 бит.

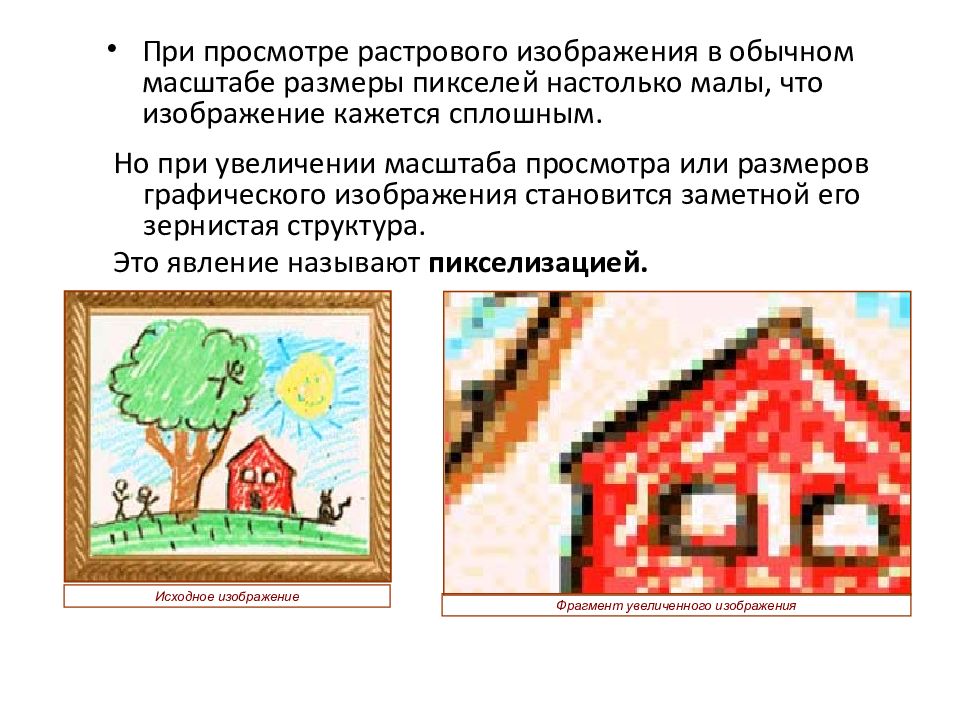

При просмотре растрового изображения в обычном масштабе размеры пикселей настолько малы, что изображение кажется сплошным. Исходное изображение Фрагмент увеличенного изображения Но при увеличении масштаба просмотра или размеров графического изображения становится заметной его зернистая структура. Это явление называют пикселизацией.

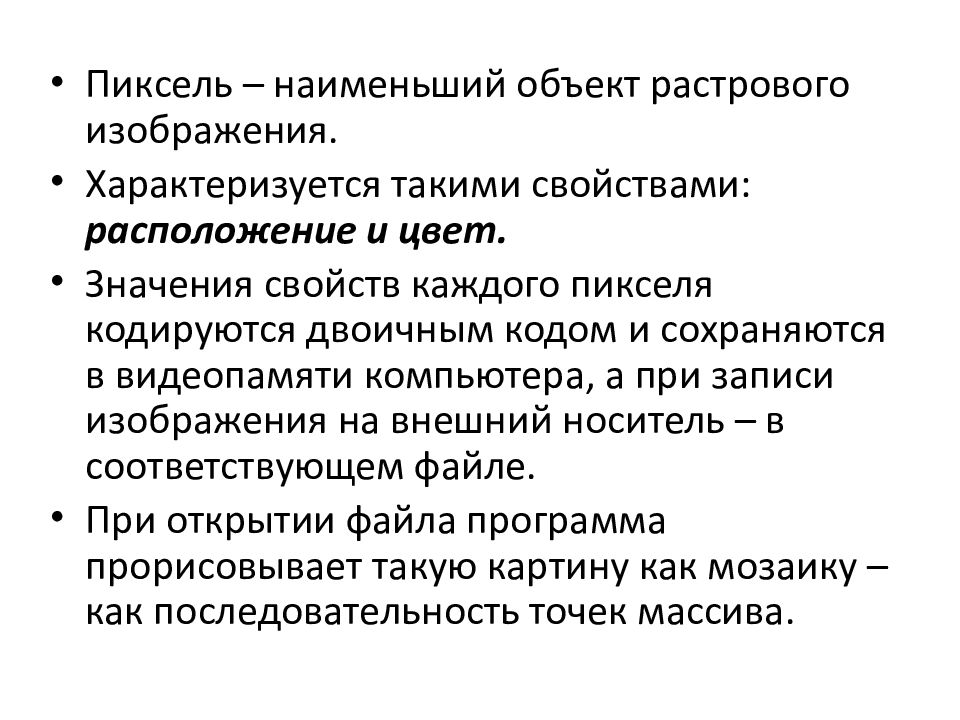

Пиксель – наименьший объект растрового изображения. Характеризуется такими свойствами: расположение и цвет. Значения свойств каждого пикселя кодируются двоичным кодом и сохраняются в видеопамяти компьютера, а при записи изображения на внешний носитель – в соответствующем файле. При открытии файла программа прорисовывает такую картину как мозаику – как последовательность точек массива.
Цветные изображения могут иметь различную глубину цвета (бит на точку 4, 8, 16, 24). Каждый цвет можно рассматривать как возможные состояния точки, и тогда по формуле N=2 I может быть вычислено количество цветов отображаемых на экране монитора. Глубина цвета I Количество отображаемых цветов N 4 2 4 =16 8 2 8 =256 16 ( High Color) 2 16 =65 536 24 (True Color) 2 24 =16 777 216

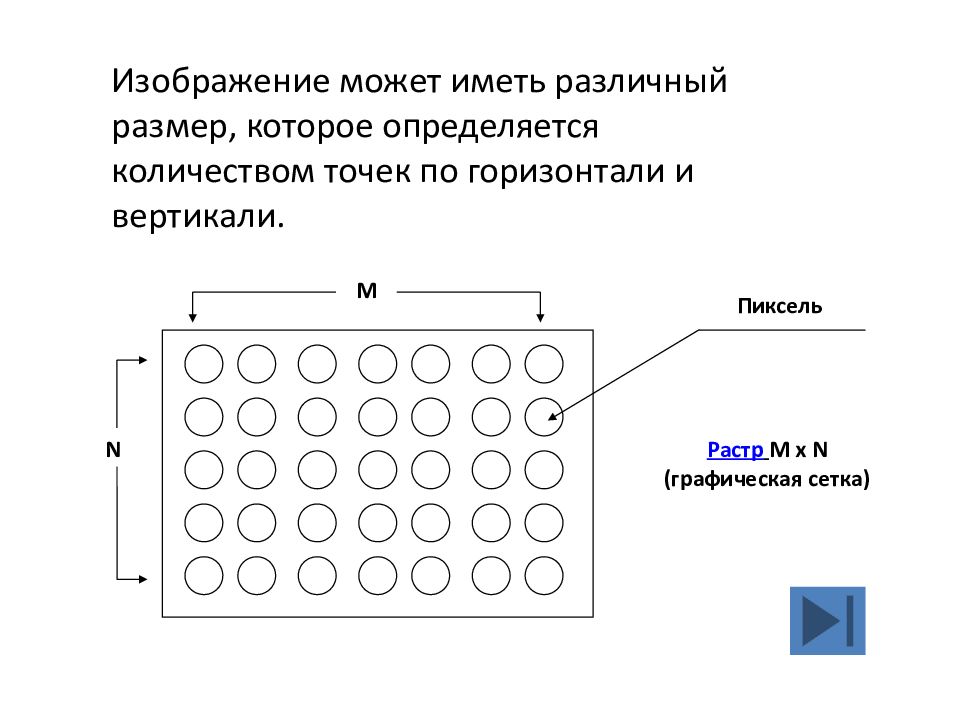

Изображение может иметь различный размер, которое определяется количеством точек по горизонтали и вертикали. М N Пиксель Растр M x N (графическая сетка)

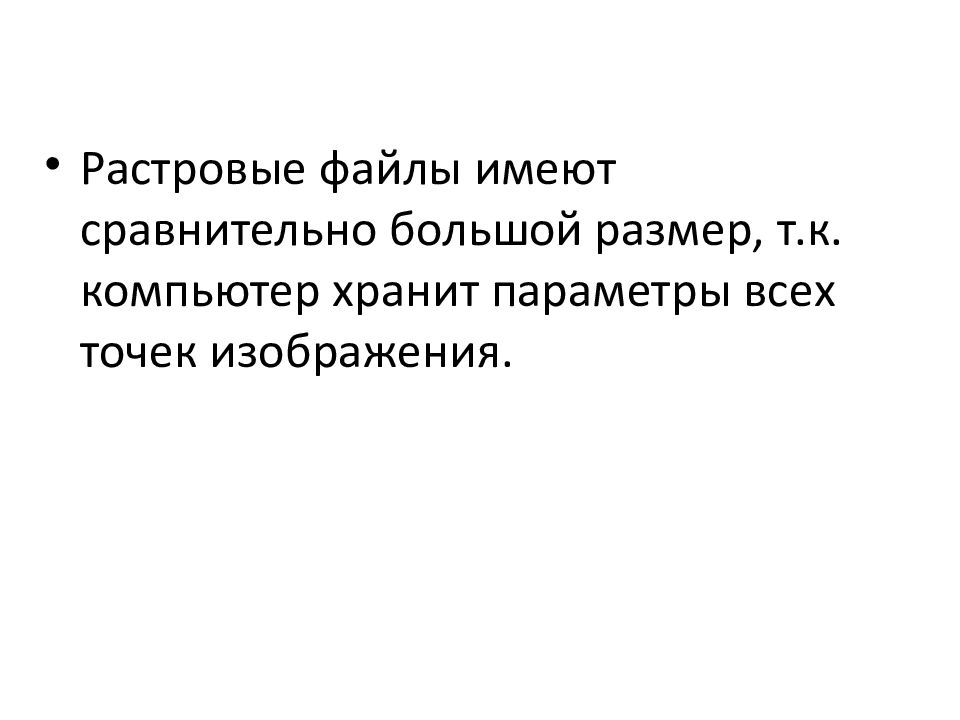

Растровые файлы имеют сравнительно большой размер, т.к. компьютер хранит параметры всех точек изображения.

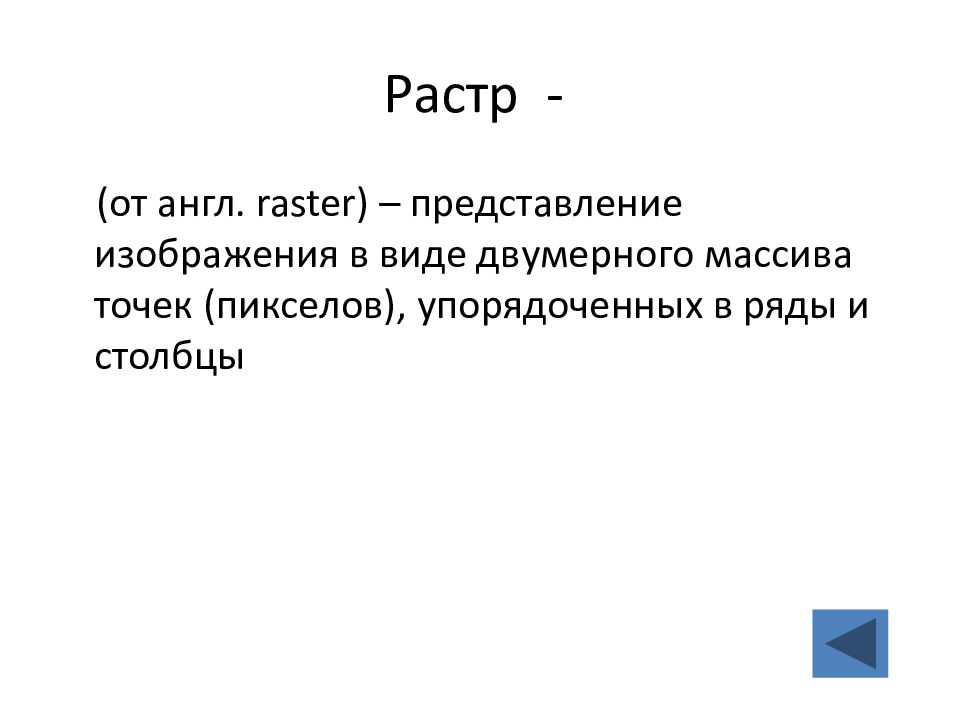

(от англ. raster ) – представление изображения в виде двумерного массива точек (пикселов), упорядоченных в ряды и столбцы

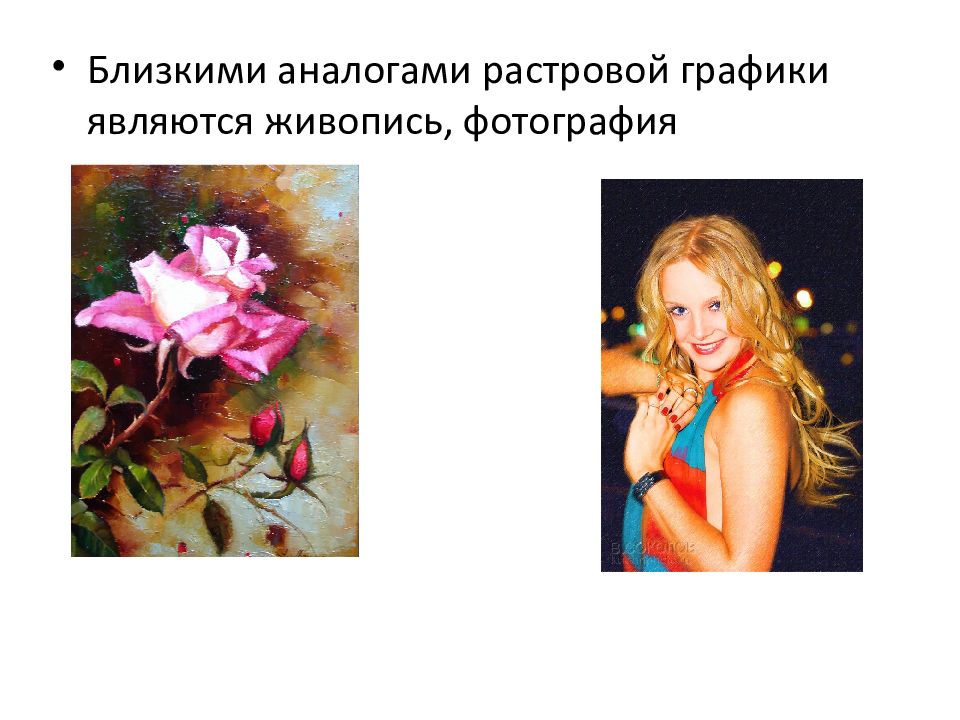

Близкими аналогами растровой графики являются живопись, фотография

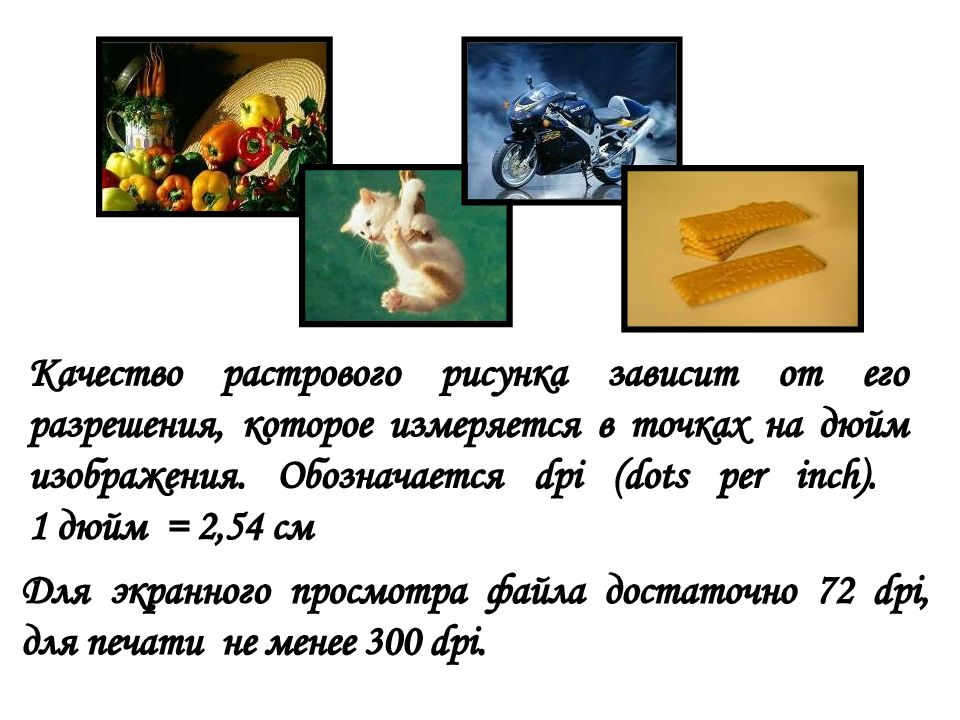

Качество растрового рисунка зависит от его разрешения, которое измеряется в точках на дюйм изображения. Обозначается dpi ( dots per inch ). 1 дюйм = 2,54 см Для экранного просмотра файла достаточно 72 dpi, для печати не менее 300 dpi.

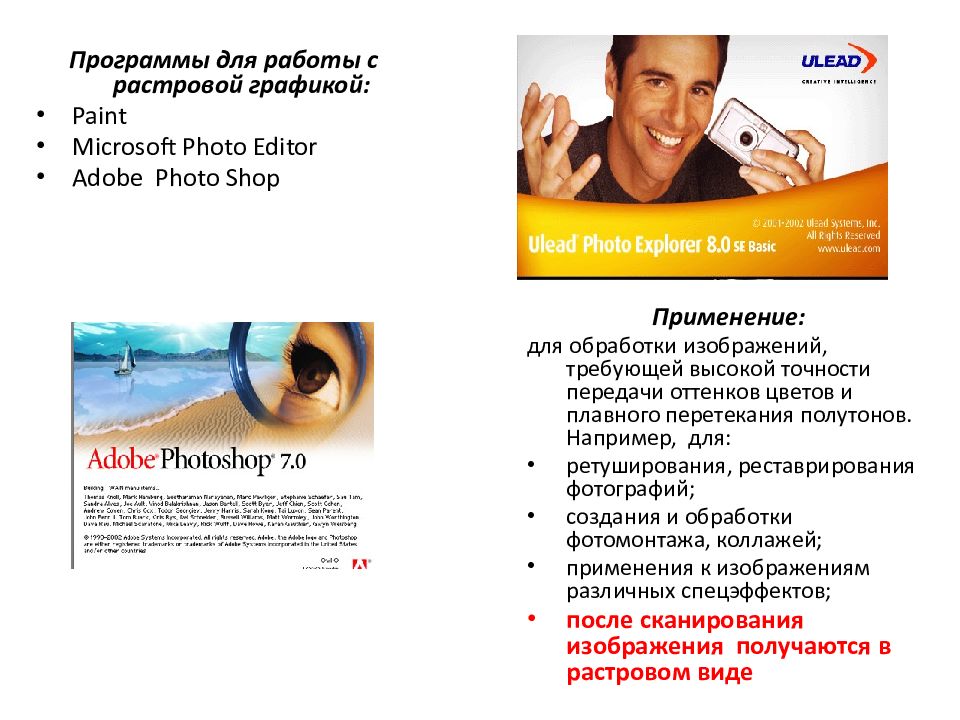

Программы для работы с растровой графикой: Paint Microsoft Photo Editor Adobe Photo Shop Применение: для обработки изображений, требующей высокой точности передачи оттенков цветов и плавного перетекания полутонов. Например, для: ретуширования, реставрирования фотографий; создания и обработки фотомонтажа, коллажей; применения к изображениям различных спецэффектов; после сканирования изображения получаются в растровом виде

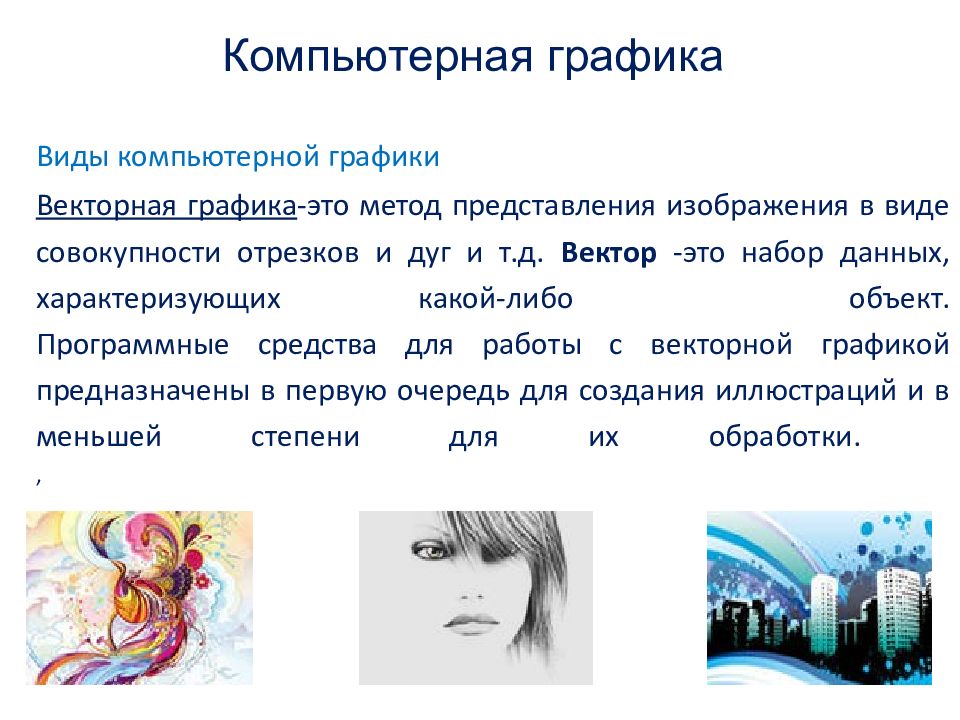

Виды компьютерной графики Векторная графика -это метод представления изображения в виде совокупности отрезков и дуг и т.д. Вектор -это набор данных, характеризующих какой-либо объект. Программные средства для работы с векторной графикой предназначены в первую очередь для создания иллюстраций и в меньшей степени для их обработки., Компьютерная графика
Линия – элементарный объект векторной графики. Векторное изображение строится из отдельных базовых объектов – графических примитивов: отрезков, многоугольников, кривых, овалов и др.

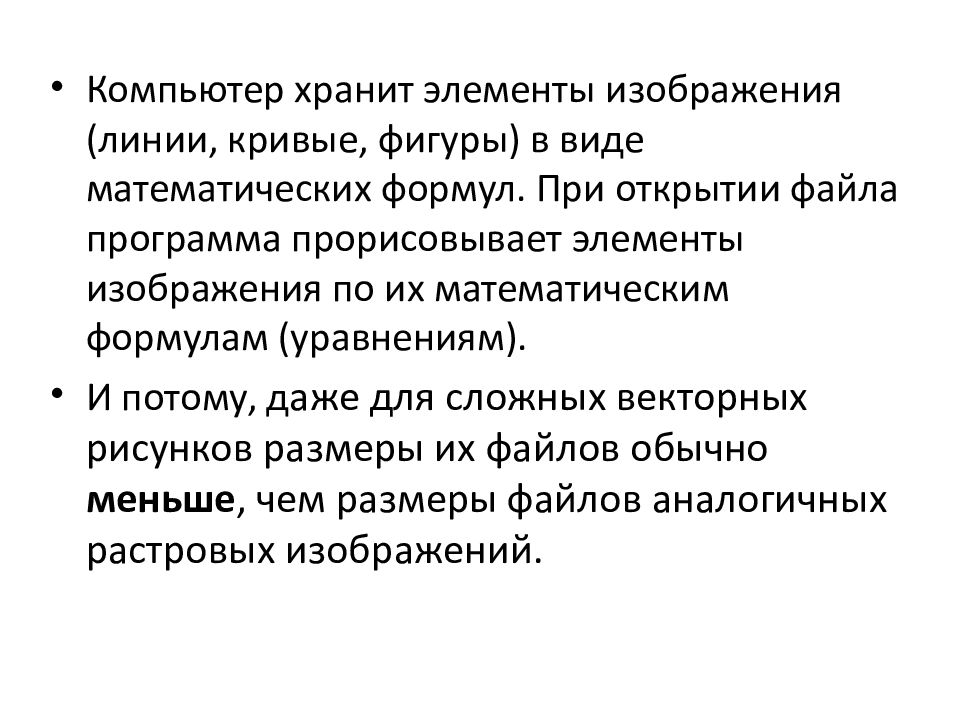

Компьютер хранит элементы изображения (линии, кривые, фигуры) в виде математических формул. При открытии файла программа прорисовывает элементы изображения по их математическим формулам (уравнениям). И потому, д аже для сложных векторных рисунков размеры их файлов обычно меньше, чем размеры файлов аналогичных растровых изображений.
Векторное изображение масштабируется без потери качества: масштабирование изображения происходит при помощи математических операций: параметры примитивов просто умножаются на коэффициент масштабирования.

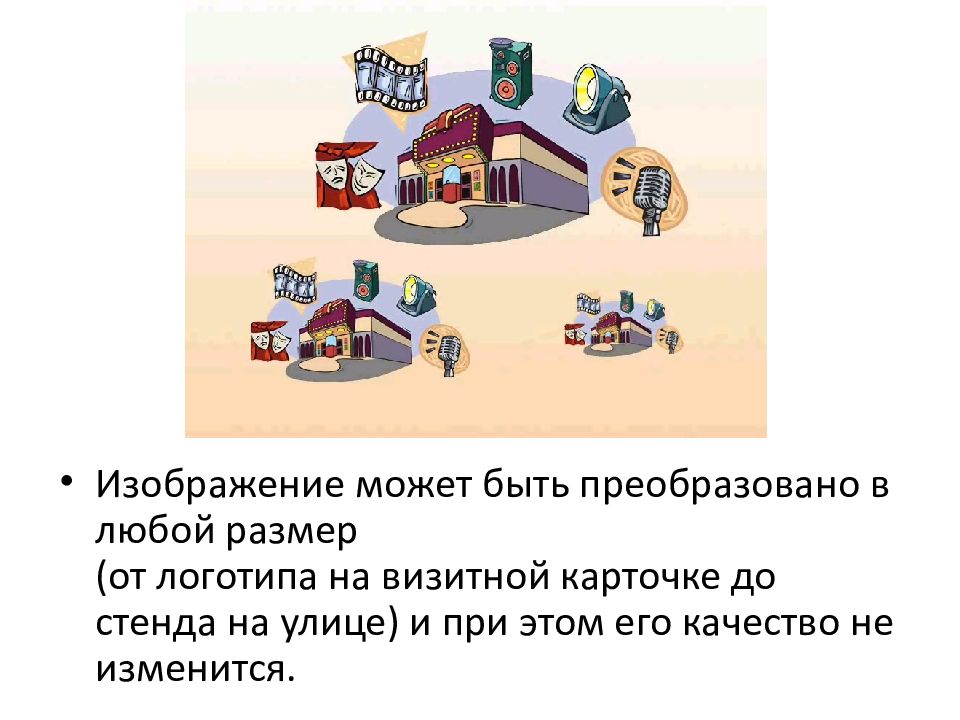

Изображение может быть преобразовано в любой размер (от логотипа на визитной карточке до стенда на улице) и при этом его качество не изменится.

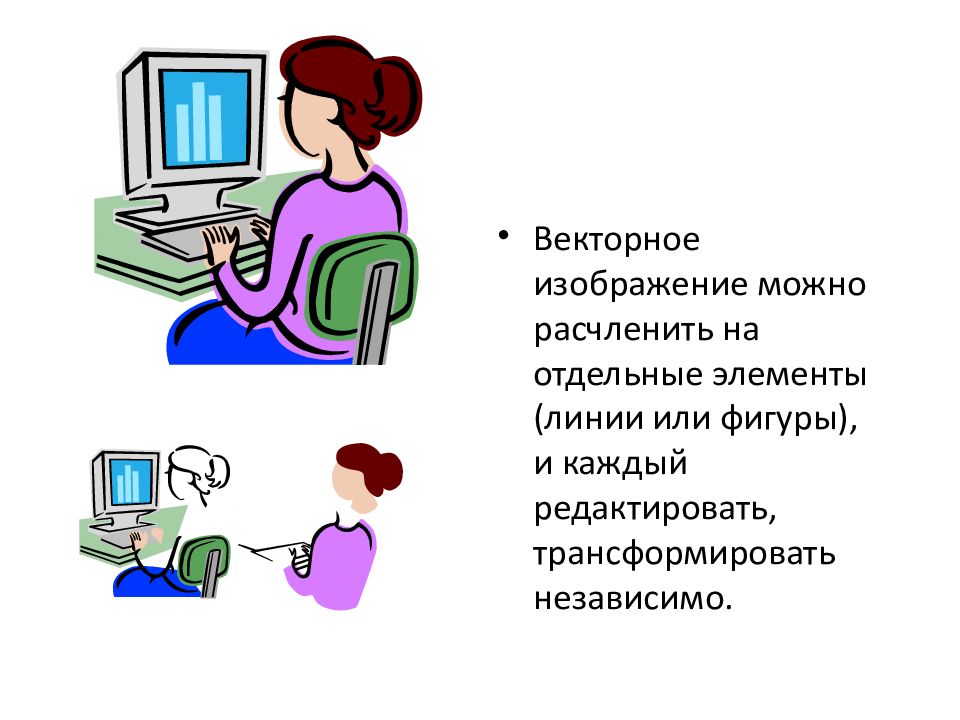

Векторное изображение можно расчленить на отдельные элементы (линии или фигуры), и каждый редактировать, трансформировать независимо.
Программы для работы с векторной графикой: Corel Draw Adobe Illustrator Применение: для создания вывесок, этикеток, логотипов, эмблем и пр. символьных изображений; для построения чертежей, диаграмм, графиков, схем; для рисованных изображений с четкими контурами, не обладающих большим спектром оттенков цветов; для моделирования объектов изображения; для создания 3-х мерных изображений;

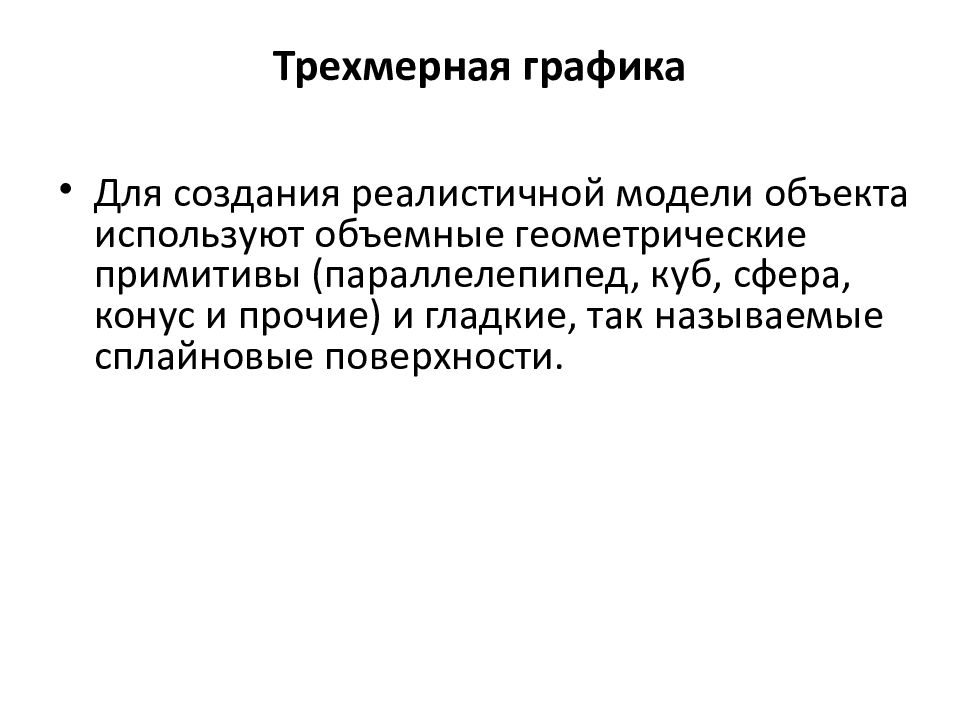

Для создания реалистичной модели объекта используют объемные геометрические примитивы (параллелепипед, куб, сфера, конус и прочие) и гладкие, так называемые сплайновые поверхности.

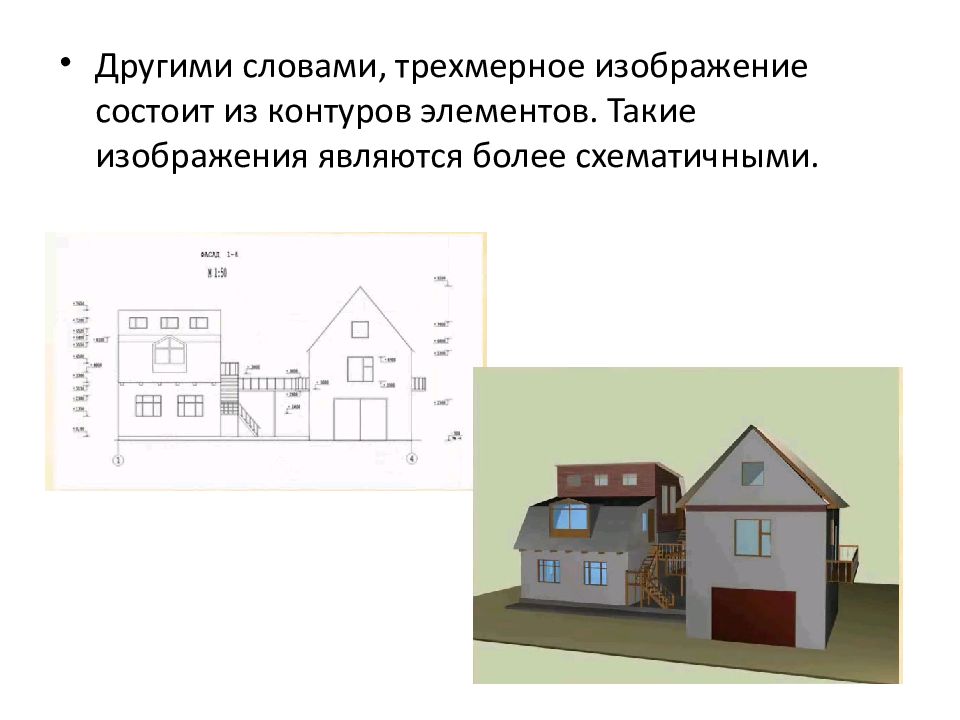

Другими словами, трехмерное изображение состоит из контуров элементов. Такие изображения являются более схематичными.

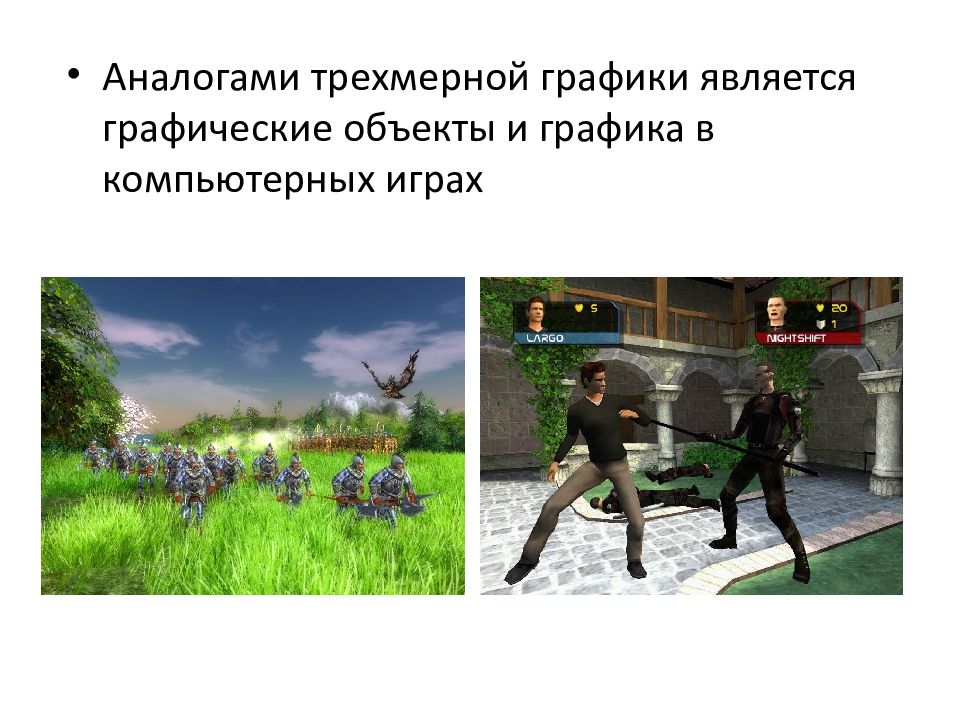

Аналогами трехмерной графики является графические объекты и графика в компьютерных играх

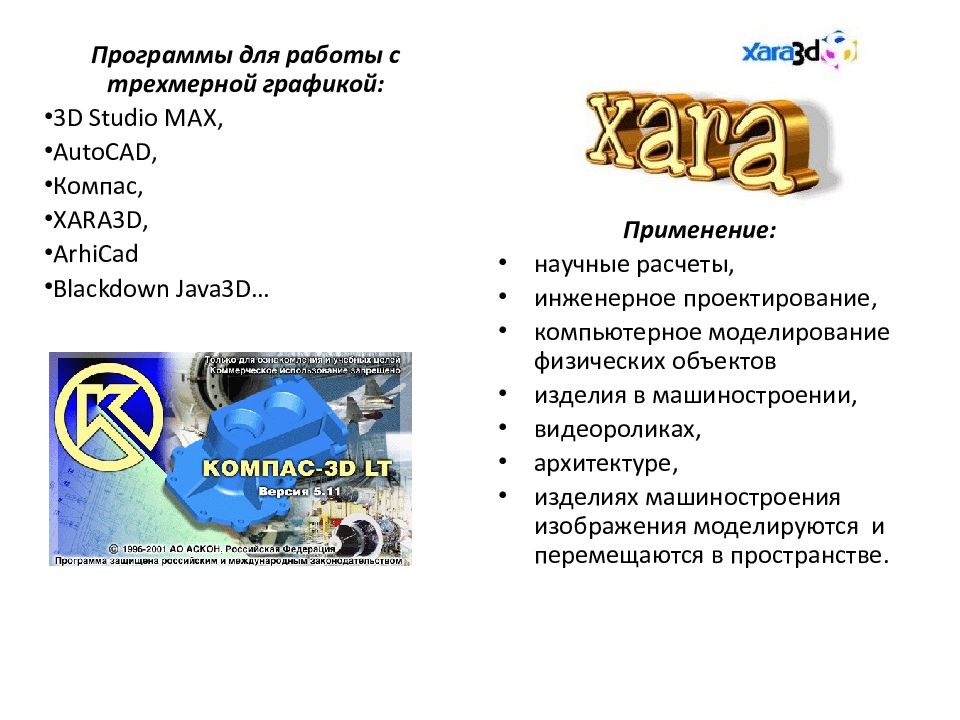

Программы для работы с трехмерной графикой: 3D Studio MAX, AutoCAD, Компас, XARA3D, ArhiCad Blackdown Java3D … Применение: научные расчеты, инженерное проектирование, компьютерное моделирование физических объектов изделия в машиностроении, видеороликах, архитектуре, изделиях машиностроения изображения моделируются и перемещаются в пространстве.

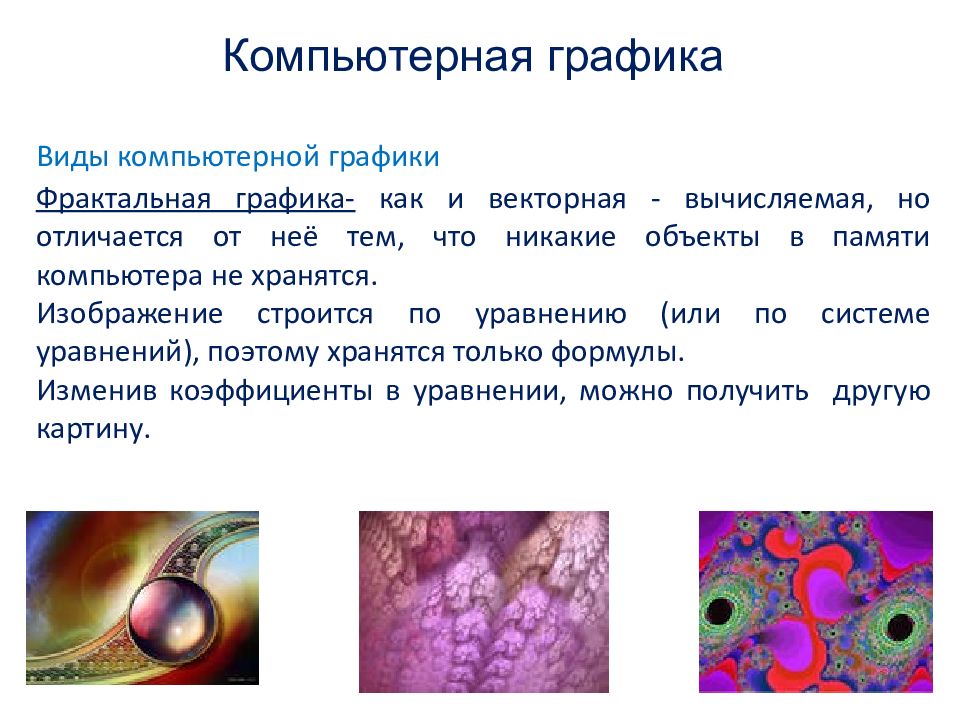

Виды компьютерной графики Фрактальная графика- как и векторная - вычисляемая, но отличается от неё тем, что никакие объекты в памяти компьютера не хранятся. Изображение строится по уравнению (или по системе уравнений), поэтому хранятся только формулы. Изменив коэффициенты в уравнении, можно получить другую картину.. Компьютерная графика

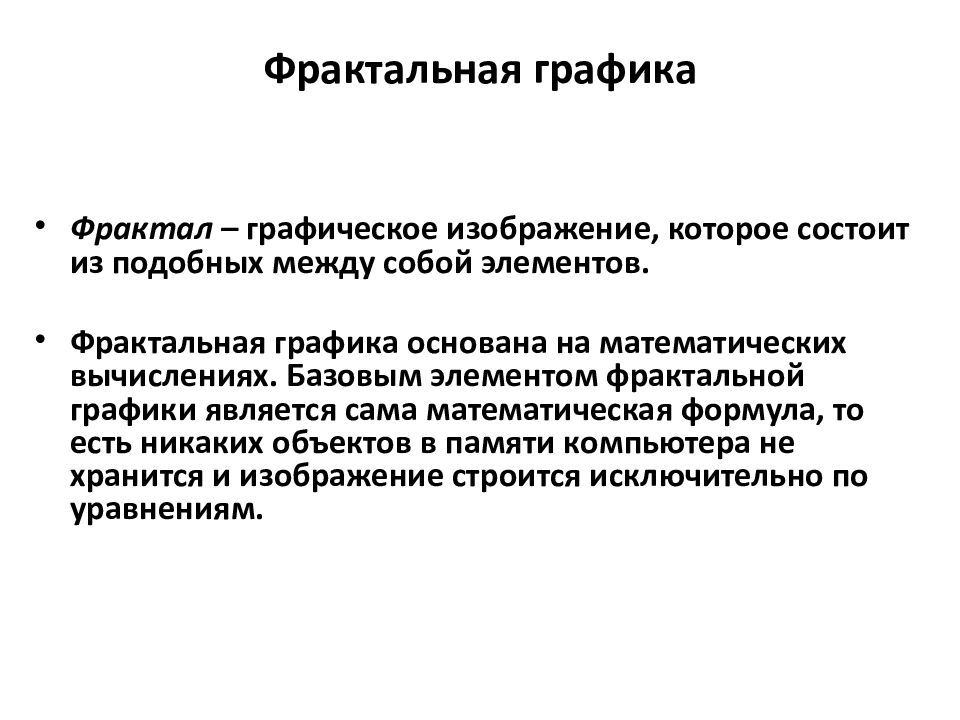

Фрактал – графическое изображение, которое состоит из подобных между собой элементов. Фрактальная графика основана на математических вычислениях. Базовым элементом фрактальной графики является сама математическая формула, то есть никаких объектов в памяти компьютера не хранится и изображение строится исключительно по уравнениям.
Абстрактные композиции можно сравнить со снежинкой, с кристаллом.

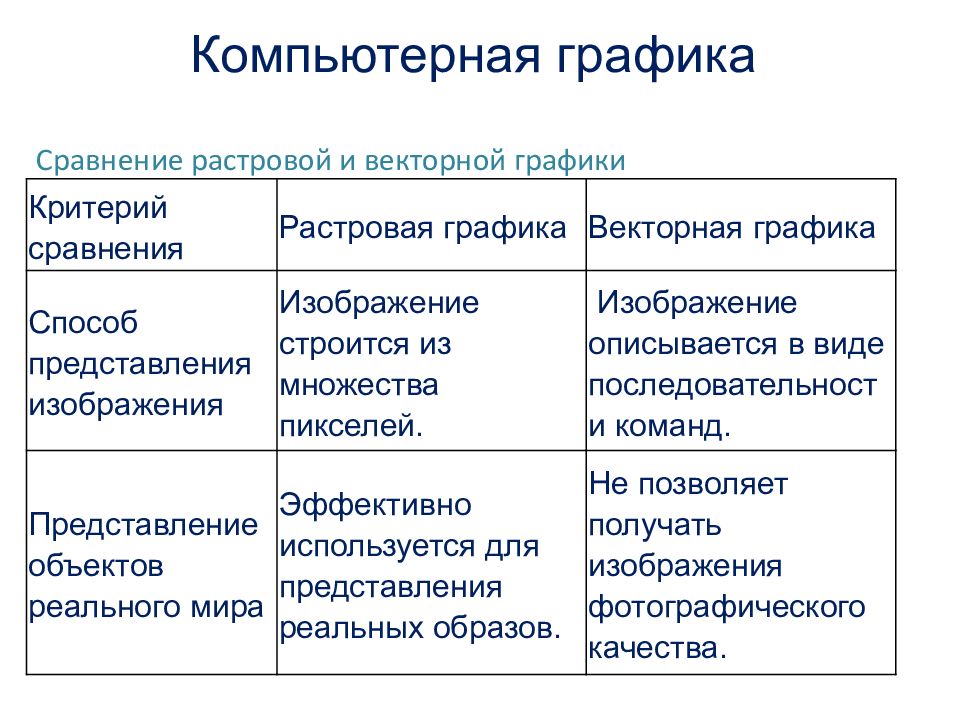

Сравнение растровой и векторной графики , Критерий сравнения Растровая графика Векторная графика Способ представления изображения Изображение строится из множества пикселей. И зображение описывается в виде последовательности команд. Представление объектов реального мира Эффективно используется для представления реальных образов. Не позволяет получать изображения фотографического качества. Компьютерная графика

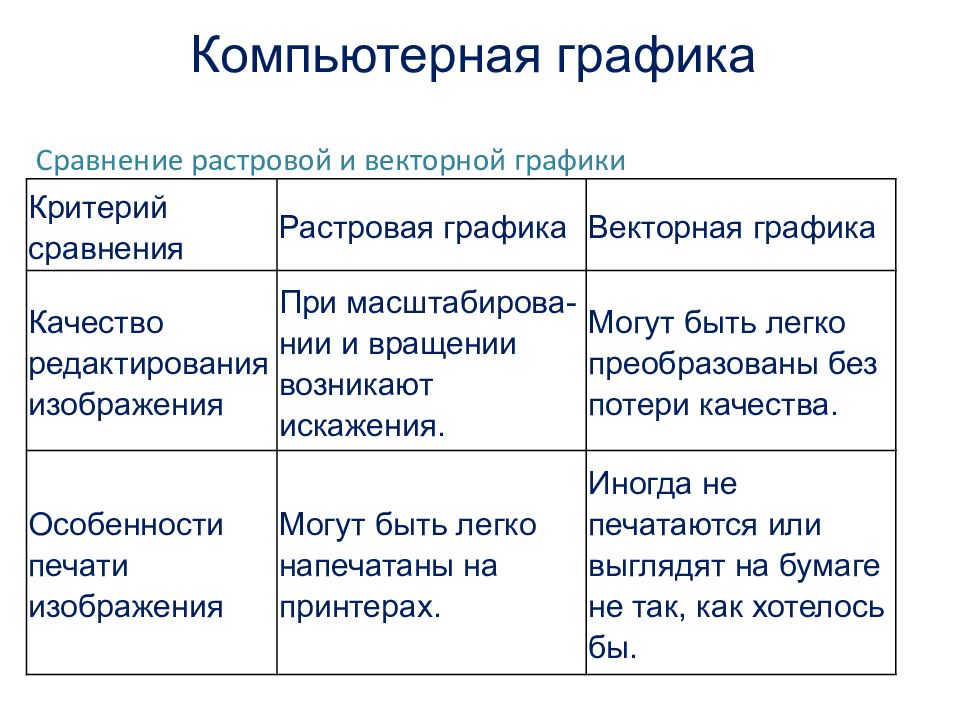

Сравнение растровой и векторной графики , Критерий сравнения Растровая графика Векторная графика Качество редактирования изображения При масштабирова-нии и вращении возникают искажения. Могут быть легко преобразованы без потери качества. Особенности печати изображения Могут быть легко напечатаны на принтерах. Иногда не печатаются или выглядят на бумаге не так, как хотелось бы. Компьютерная графика

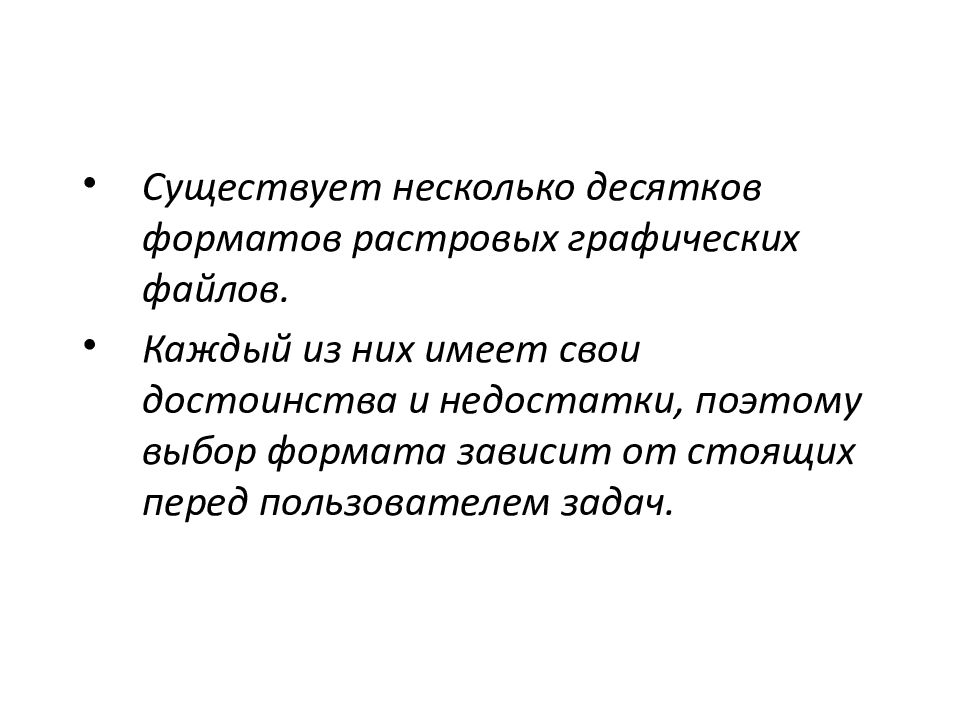

Существует несколько десятков форматов растровых графических файлов. Каждый из них имеет свои достоинства и недостатки, поэтому выбор формата зависит от стоящих перед пользователем задач.

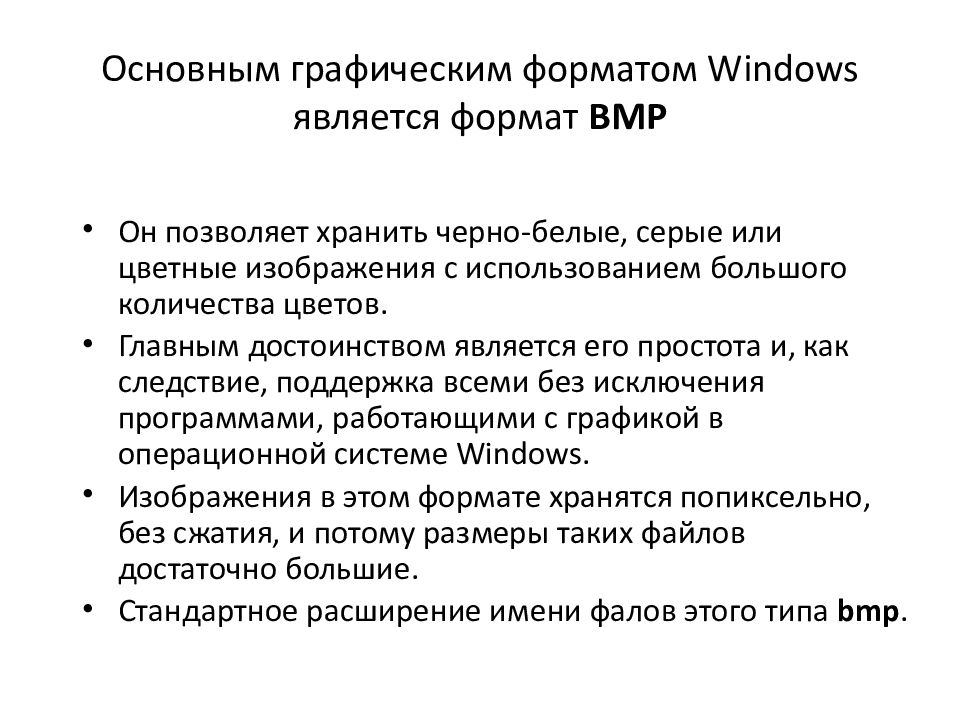

Он позволяет хранить черно-белые, серые или цветные изображения с использованием большого количества цветов. Главным достоинством является его простота и, как следствие, поддержка всеми без исключения программами, работающими с графикой в операционной системе Windows. Изображения в этом формате хранятся попиксельно, без сжатия, и потому размеры таких файлов достаточно большие. Стандартное расширение имени фалов этого типа bmp.

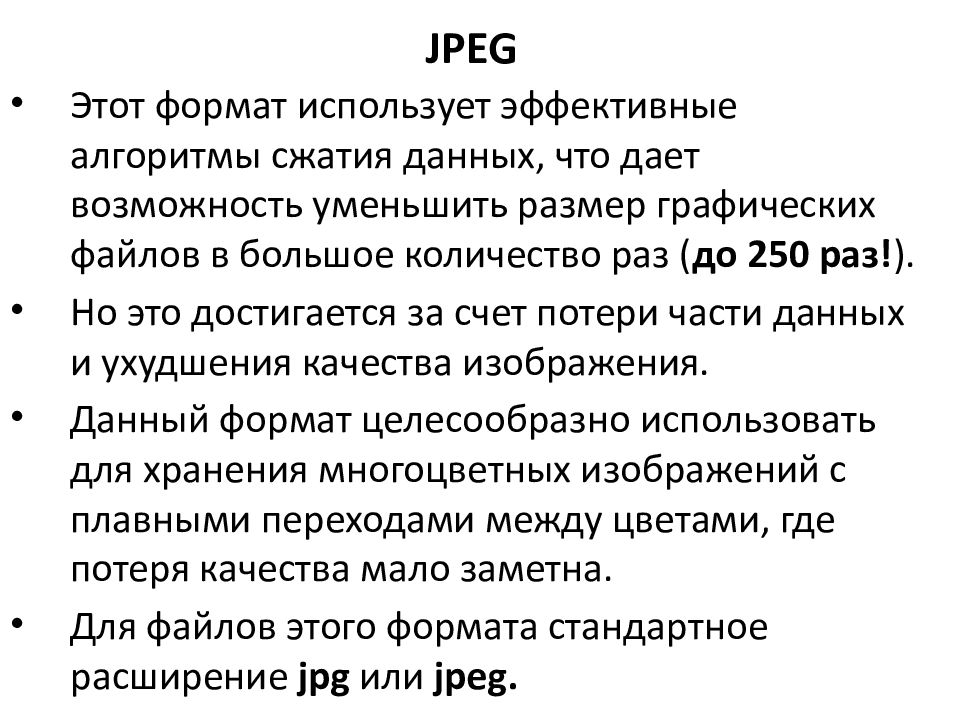

Этот формат использует эффективные алгоритмы сжатия данных, что дает возможность уменьшить размер графических файлов в большое количество раз ( до 250 раз! ). Но это достигается за счет потери части данных и ухудшения качества изображения. Данный формат целесообразно использовать для хранения многоцветных изображений с плавными переходами между цветами, где потеря качества мало заметна. Для файлов этого формата стандартное расширение jpg или jpeg.

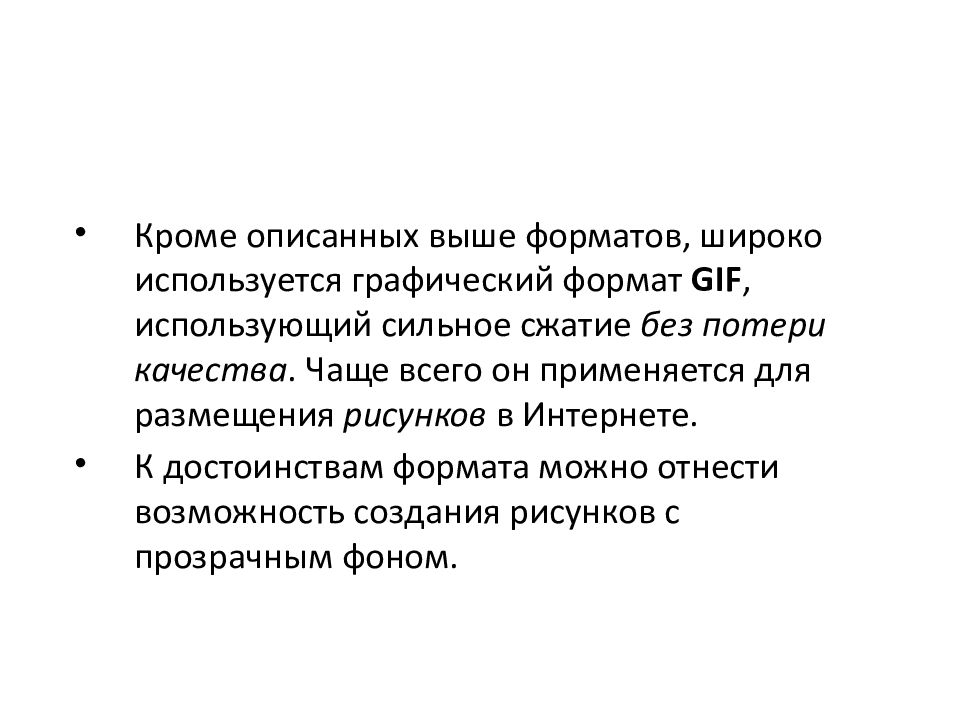

Кроме описанных выше форматов, широко используется графический формат GIF, использующий сильное сжатие без потери качества. Чаще всего он применяется для размещения рисунков в Интернете. К достоинствам формата можно отнести возможность создания рисунков с прозрачным фоном.
Имеется особая разновидность формата, называемая анимационным форматом GIF. В файлах этого формата хранится несколько рисунков, которые, последовательно меняя друг друга при просмотре, создают эффект анимации. Основным недостатком этого формата является слишком малая глубина цвета. Допускается использование не более 256 цветов. Фотографии в этом формате сохранять не рекомендуется. Стандартное расширение имен файлов данного типа gif.

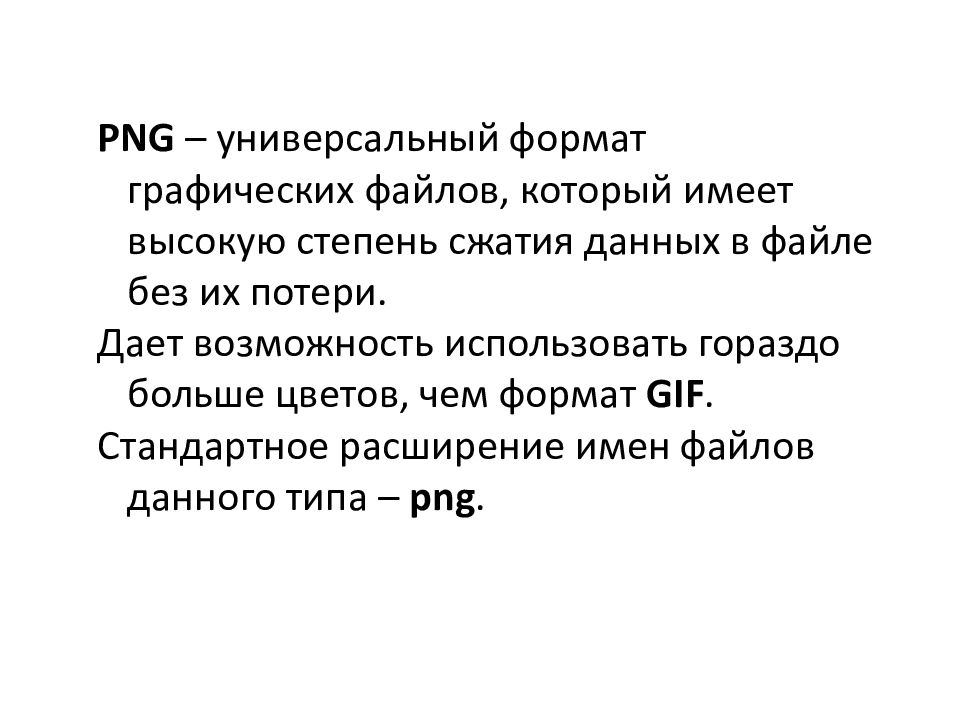

PNG – универсальный формат графических файлов, который имеет высокую степень сжатия данных в файле без их потери. Дает возможность использовать гораздо больше цветов, чем формат GIF. Стандартное расширение имен файлов данного типа – png.

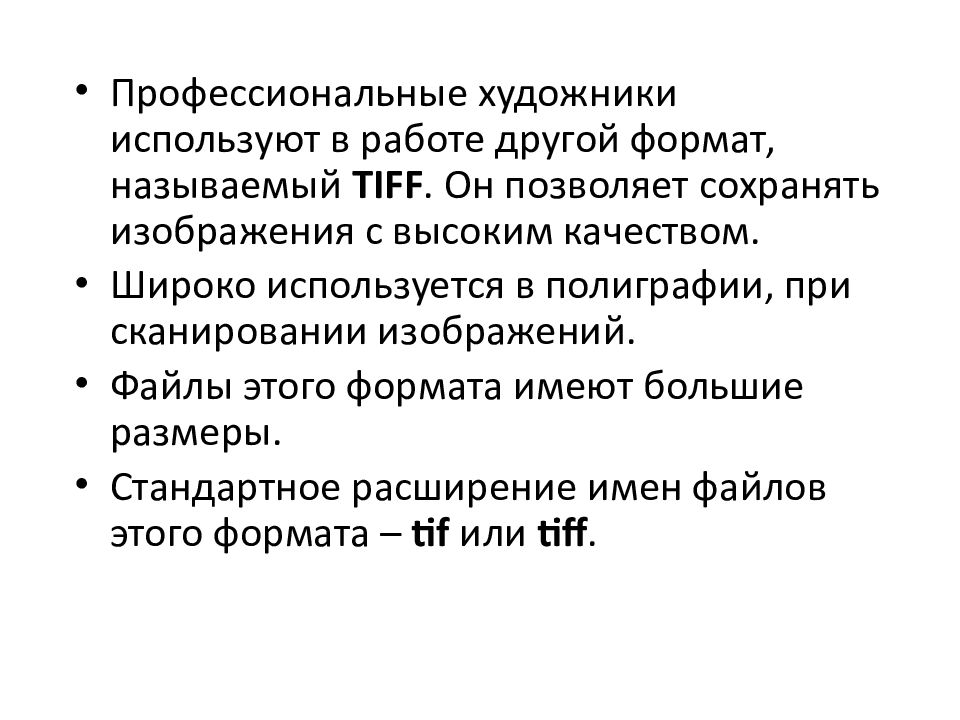

Профессиональные художники используют в работе другой формат, называемый TIFF. Он позволяет сохранять изображения с высоким качеством. Широко используется в полиграфии, при сканировании изображений. Файлы этого формата имеют большие размеры. Стандартное расширение имен файлов этого формата – tif или tiff.
Для документов, которые передаются по сети Интернет, очень важным является незначительный размер файлов, поскольку от этого зависит время передачи данных. Какие графические форматы целесообразно использовать при подготовке веб-страниц?

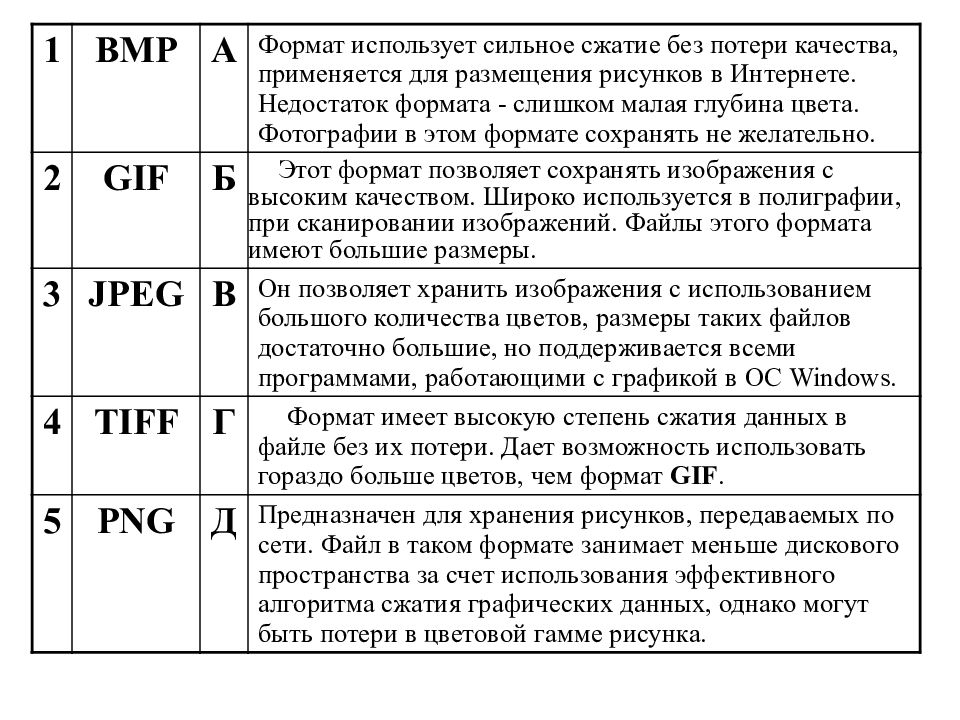

1 BMP А Формат использует сильное сжатие без потери качества, применяется для размещения рисунков в Интернете. Н едостато к формата - слишком малая глубина цвета. Фотографии в этом формате сохранять не желательно. 2 GIF Б Этот формат позволяет сохранять изображения с высоким качеством. Широко используется в полиграфии, при сканировании изображений. Файлы этого формата имеют большие размеры. 3 JPEG В Он позволяет хранить изображения с использованием большого количества цветов, размеры таких файлов достаточно большие, но поддерживается всеми программами, работающими с графикой в ОС Windows. 4 TIFF Г Формат имеет высокую степень сжатия данных в файле без их потери. Дает возможность использовать гораздо больше цветов, чем формат GIF. 5 PNG Д Предназначен для хранения рисунков, передаваемых по сети. Файл в таком формате занимает меньше дискового пространства за счет использования эффективного алгоритма сжатия графических данных, однако могут быть потери в цветовой гамме рисунка.
В векторной графике почти каждый векторный графический редактор использует свой собственный формат хранения изображений.

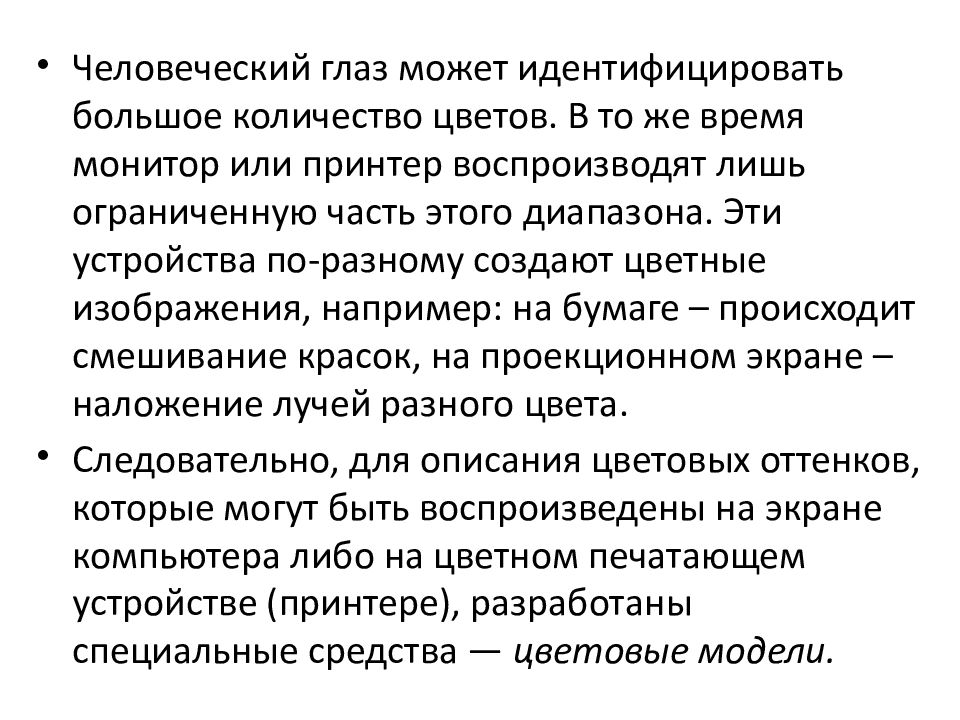

Человеческий глаз может идентифицировать большое количество цветов. В то же время монитор или принтер воспроизводят лишь ограниченную часть этого диапазона. Эти устройства по-разному создают цветные изображения, например: на бумаге – происходит смешивание красок, на проекционном экране – наложение лучей разного цвета. Следовательно, для описания цветовых оттенков, которые могут быть воспроизведены на экране компьютера либо на цветном печатающем устройстве (принтере), разработаны специальные средства — цветовые модели.

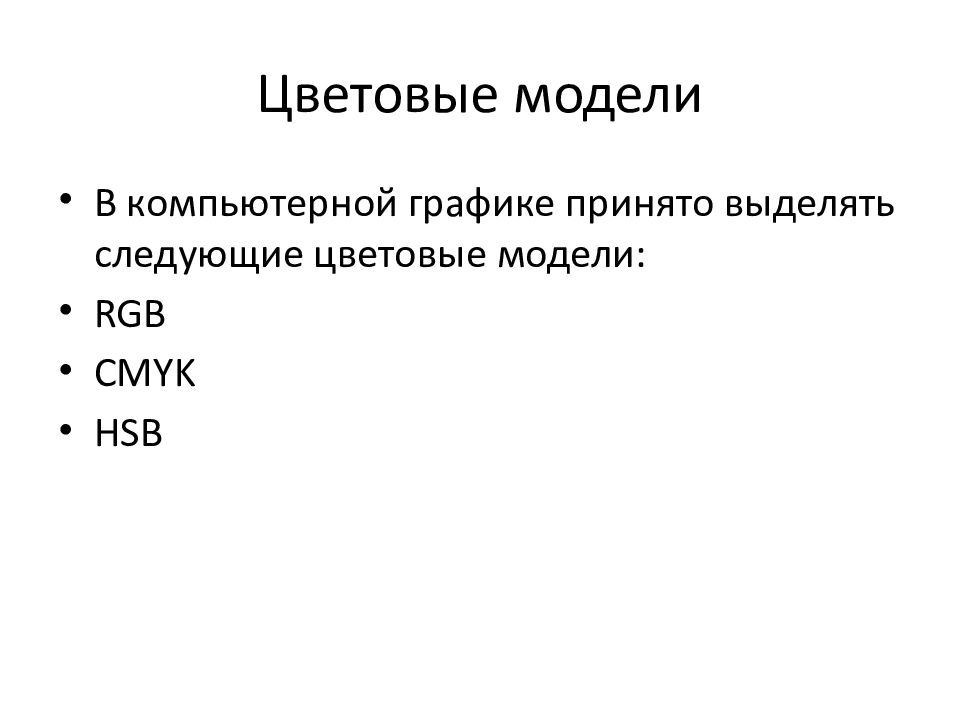

В компьютерной графике принято выделять следующие цветовые модели: RGB CMYK HSB
Цвет объекта складывается из трех составляющих: R — red — красный G — green — зеленый B — blue — синий Каждый из этих цветов может принимать значения от 0 до 255. В режиме RGB осуществляется сканирование изображений, эта же модель положена в основу конструкции экрана монитора.
Красный (255,0,0) Желтый (255,255,0) Зеленый (0,255,0) Голубой (0,255,255) Синий (0,0,255) Пурпурный (255,0,255) Белый (255,255,255)

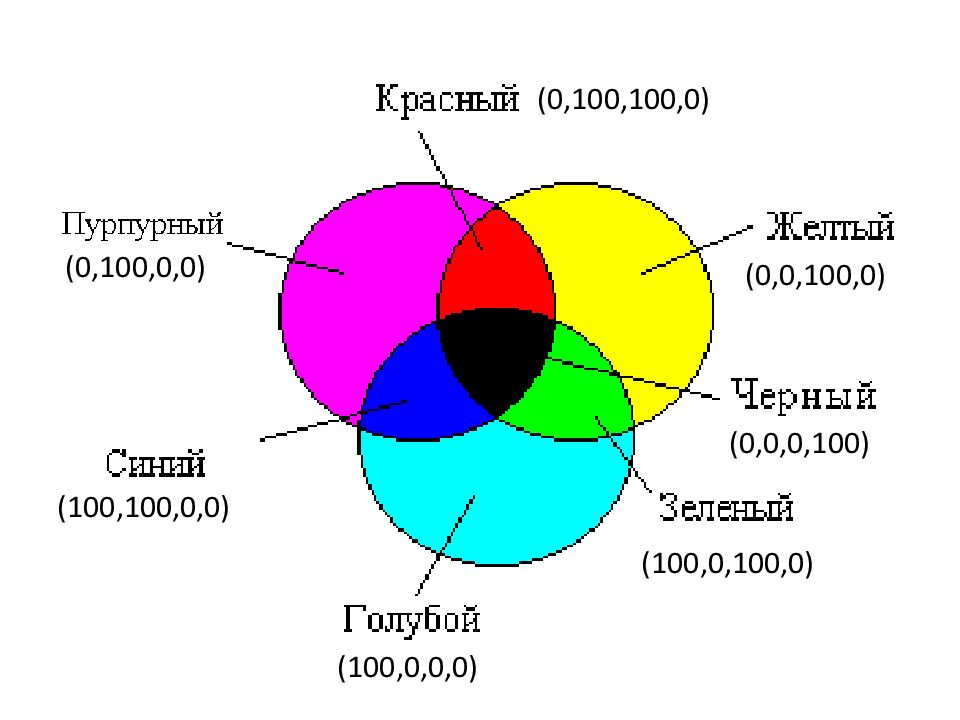

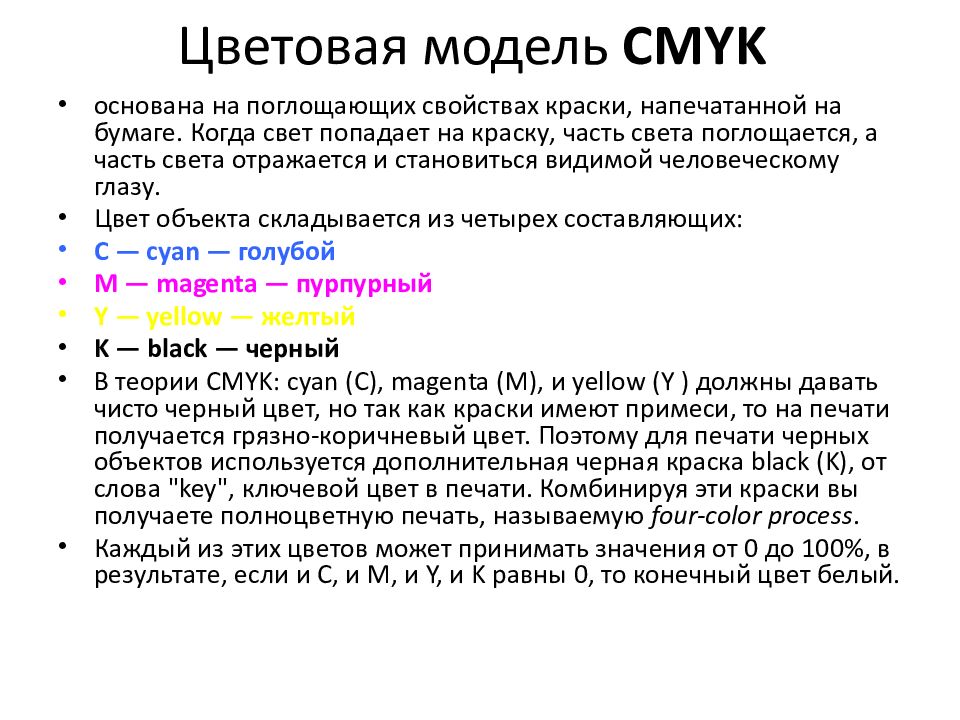

основана на поглощающих свойствах краски, напечатанной на бумаге. Когда свет попадает на краску, часть света поглощается, а часть света отражается и становиться видимой человеческому глазу. Цвет объекта складывается из четырех составляющих: С — cyan — голубой M — magenta — пурпурный Y — yellow — желтый K — black — черный В теории CMYK: cyan (C), magenta (M), и yellow (Y ) должны давать чисто черный цвет, но так как краски имеют примеси, то на печати получается грязно-коричневый цвет. Поэтому для печати черных объектов используется дополнительная черная краска black (K), от слова "key", ключевой цвет в печати. Комбинируя эти краски вы получаете полноцветную печать, называемую four-color process. Каждый из этих цветов может принимать значения от 0 до 100%, в результате, если и С, и M, и Y, и K равны 0, то конечный цвет белый.
(0,100,100,0) (0,100,0,0) (100,100,0,0) (100,0,0,0) (100,0,100,0) (0,0,0,100) (0,0,100,0)

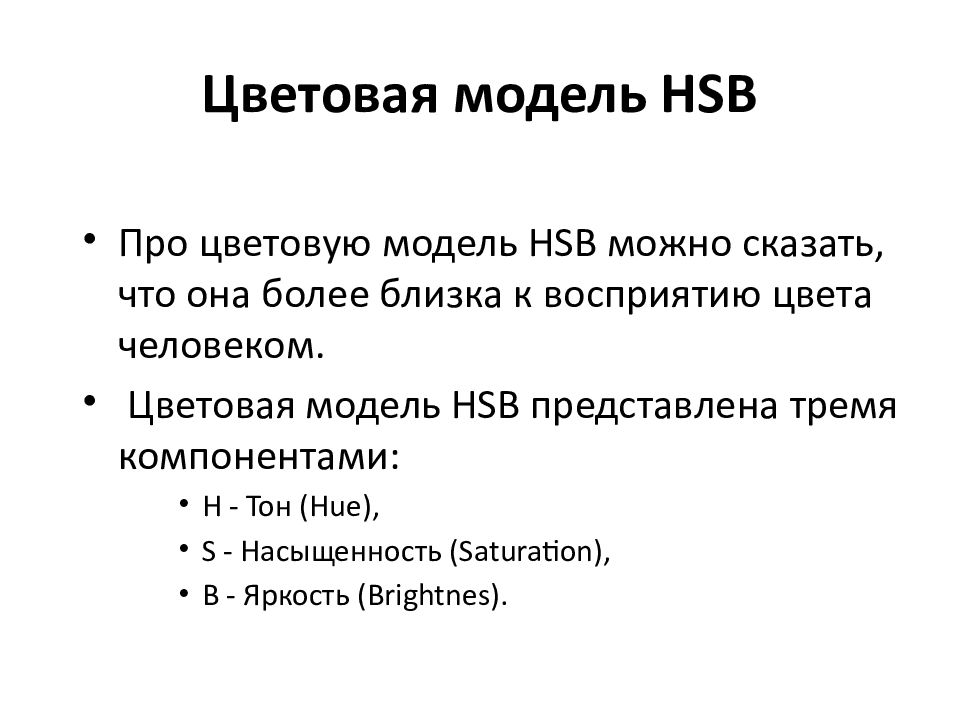

Про цветовую модель HSB можно сказать, что она более близка к восприятию цвета человеком. Цветовая модель HSB представлена тремя компонентами: Н - Тон (Hue), S - Насыщенность (Saturation), В - Яркость (Brightnes).

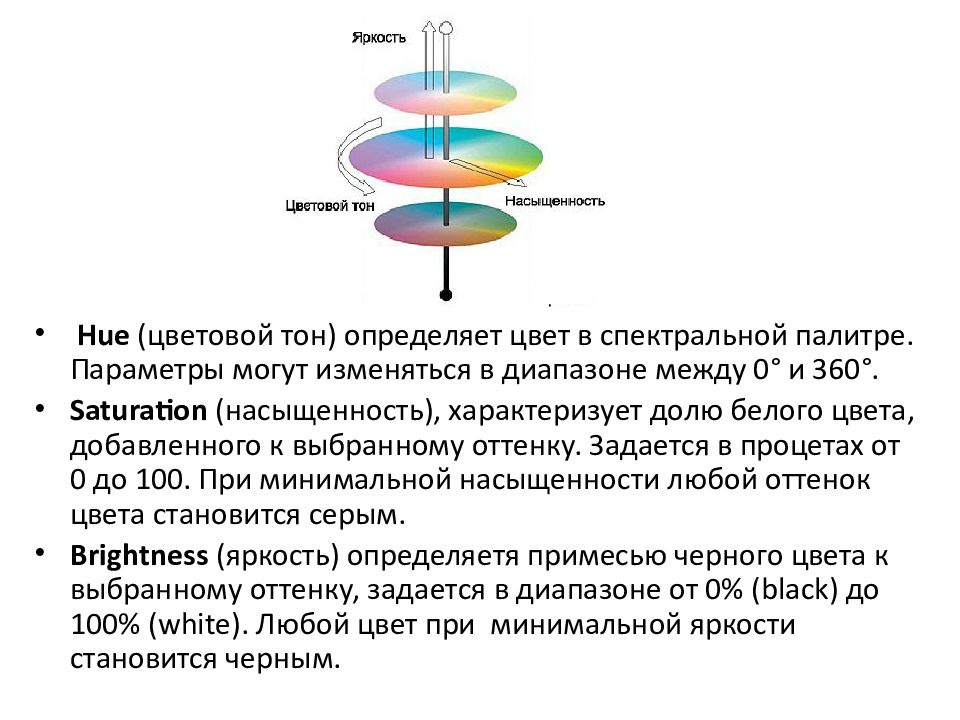

Hue (цветовой тон) определяет цвет в спектральной палитре. Параметры могут изменяться в диапазоне между 0° и 360°. Saturation (насыщенность), характеризует долю белого цвета, добавленного к выбранному оттенку. Задается в процетах от 0 до 100. При минимальной насыщенности любой оттенок цвета становится серым. Brightness (яркость) определяетя примесью черного цвета к выбранному оттенку, задается в диапазоне от 0% (black) до 100% (white). Любой цвет при минимальной яркости становится черным.

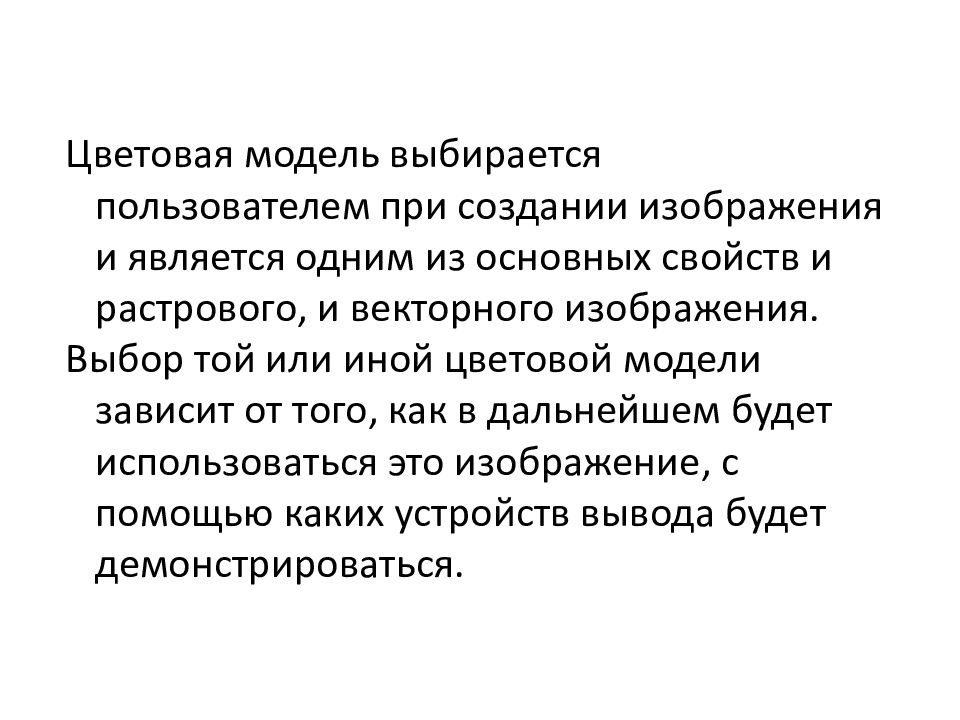

Цветовая модель выбирается пользователем при создании изображения и является одним из основных свойств и растрового, и векторного изображения. Выбор той или иной цветовой модели зависит от того, как в дальнейшем будет использоваться это изображение, с помощью каких устройств вывода будет демонстрироваться.
