Постоянный, импульсный ток НЧ, переменный ток, применение в медицине. Действие — презентация

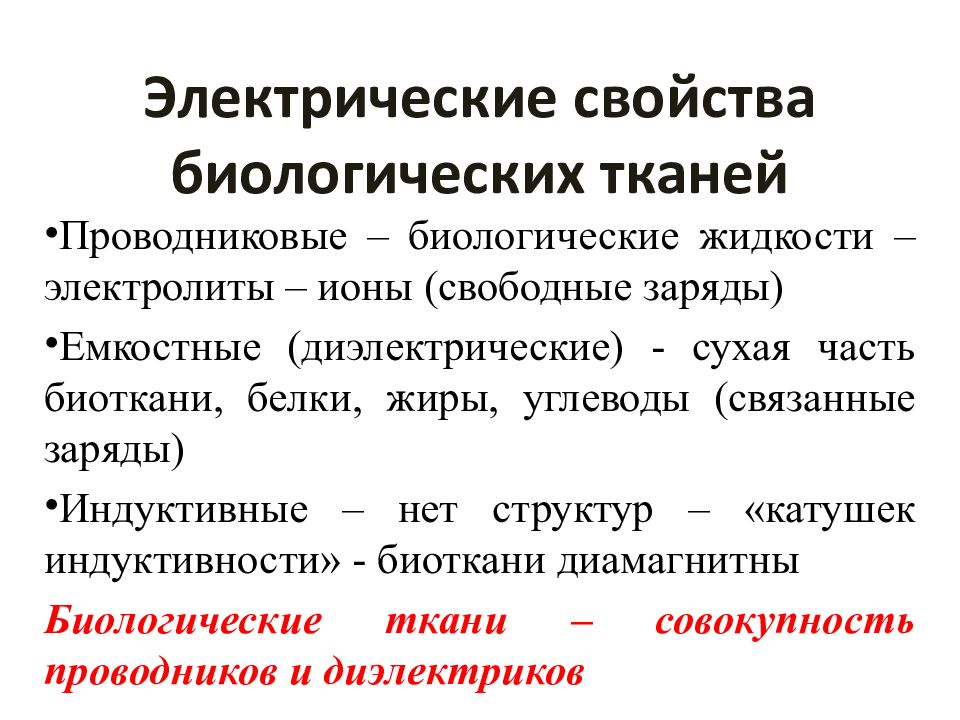

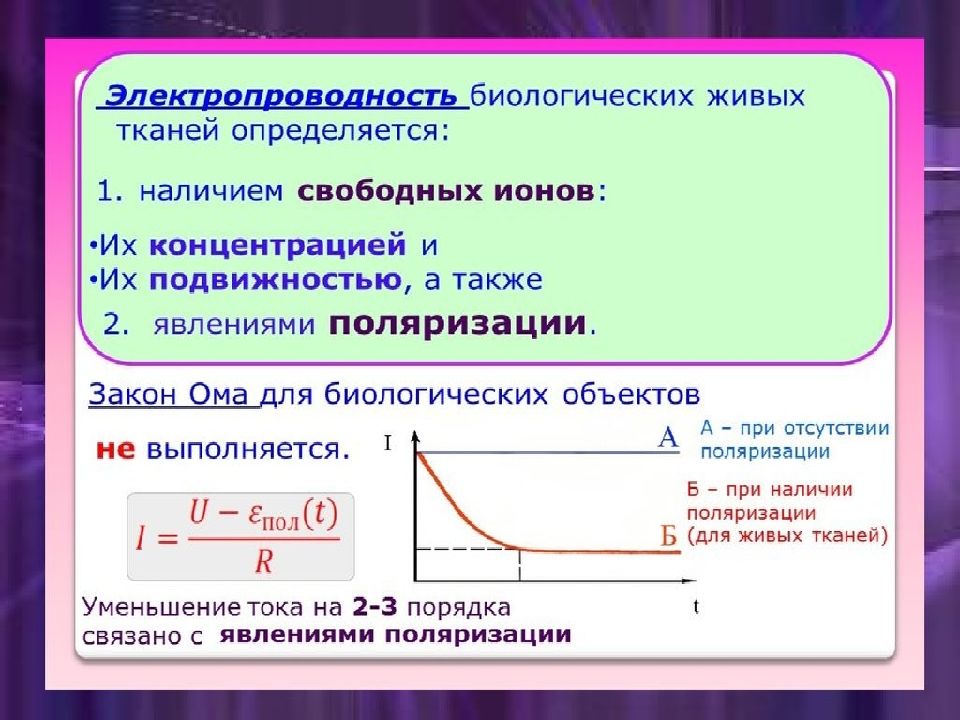

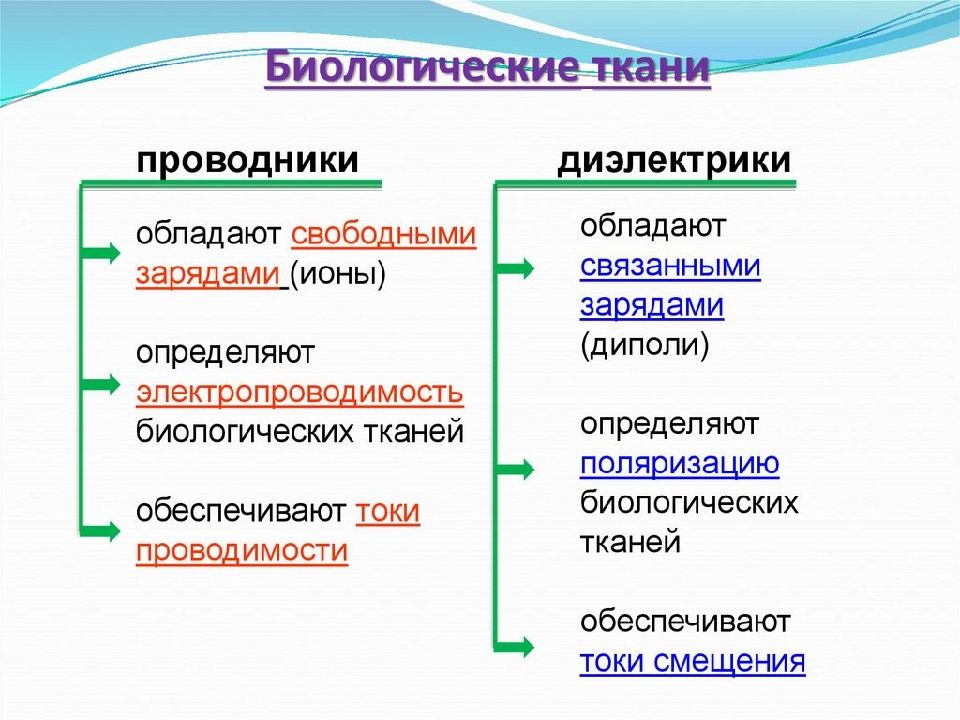

Проводниковые – биологические жидкости – электролиты – ионы (свободные заряды) Емкостные (диэлектрические) - сухая часть биоткани, белки, жиры, углеводы (связанные заряды) Индуктивные – нет структур – «катушек индуктивности» - биоткани диамагнитны Биологические ткани – совокупность проводников и диэлектриков

Изображение слайда

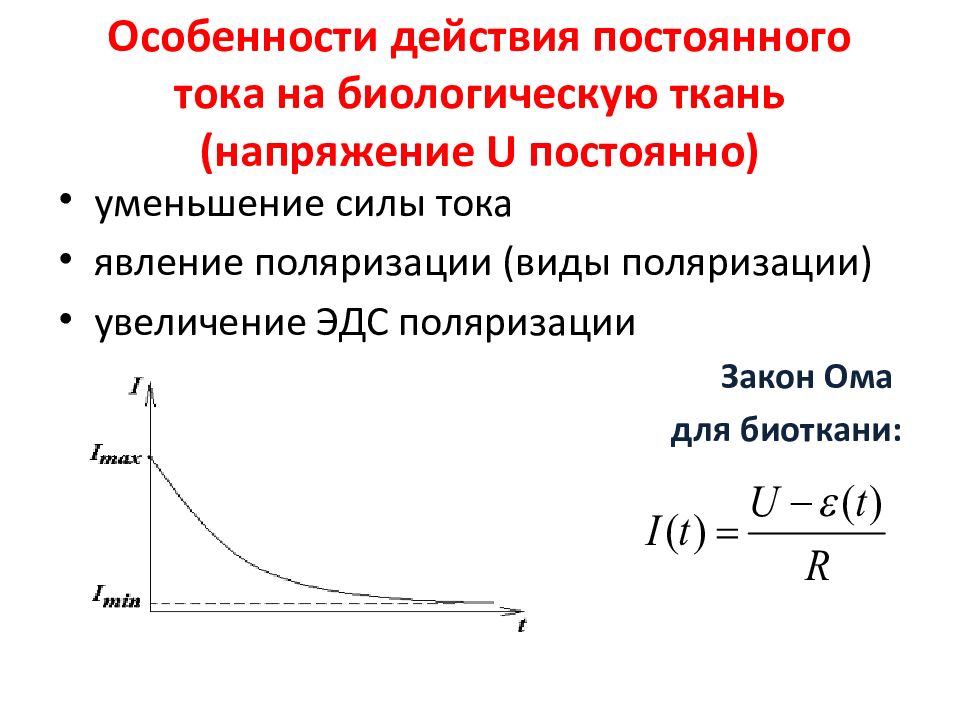

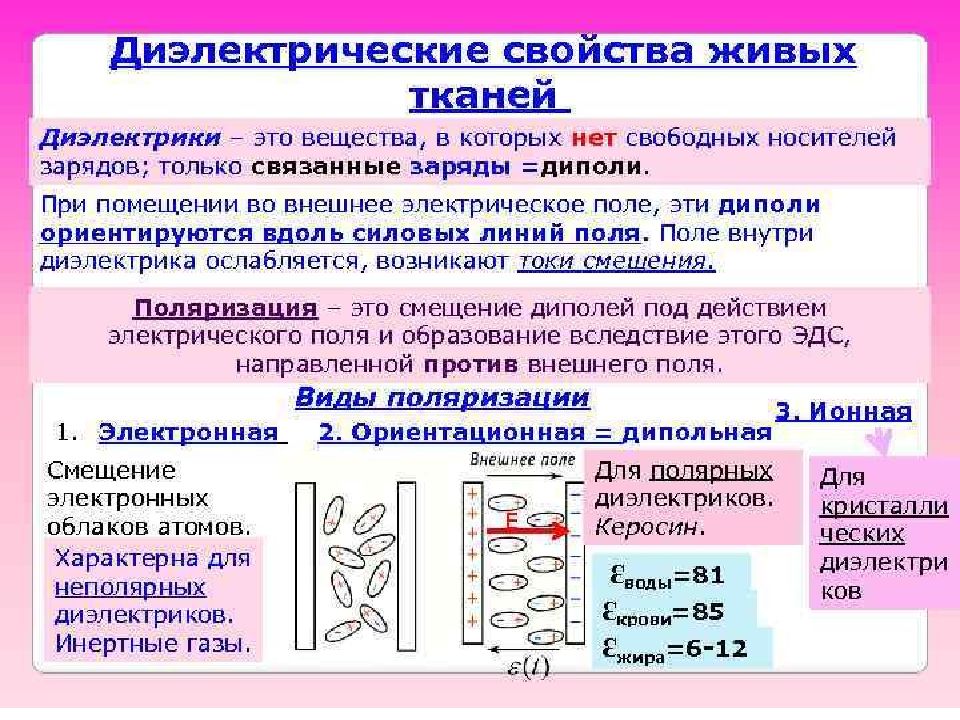

уменьшение силы тока явление поляризации (виды поляризации) увеличение ЭДС поляризации Закон Ома для биоткани :

Изображение слайда

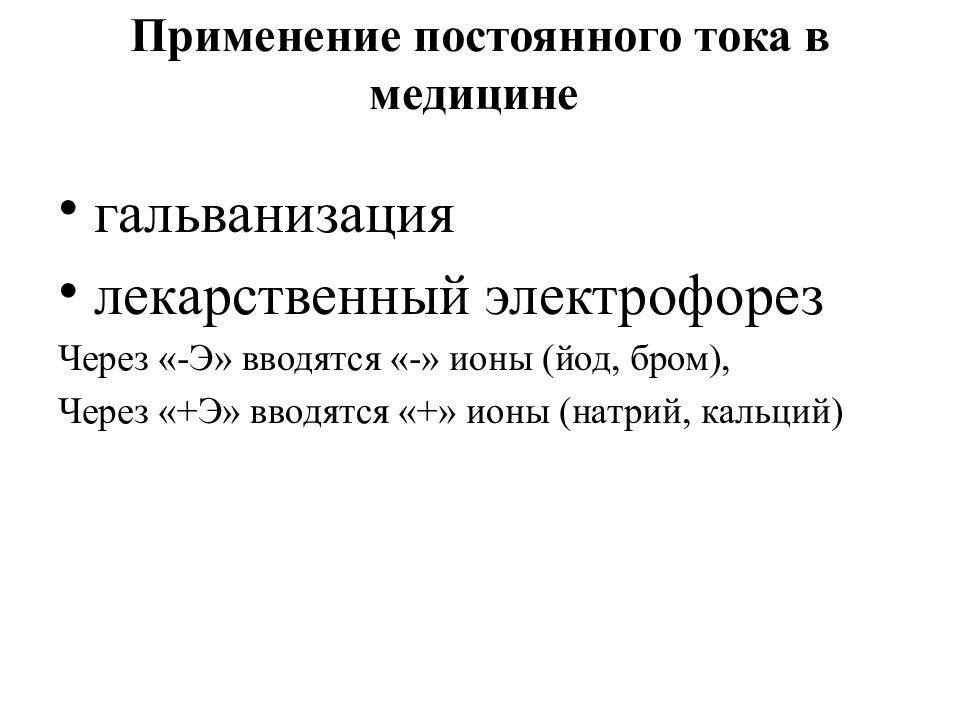

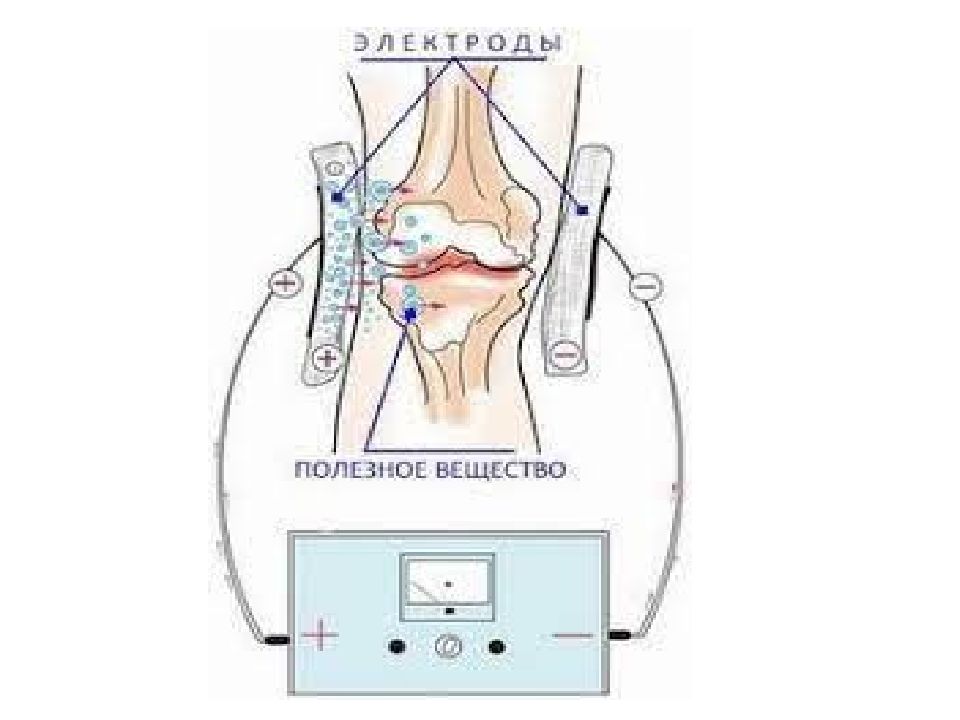

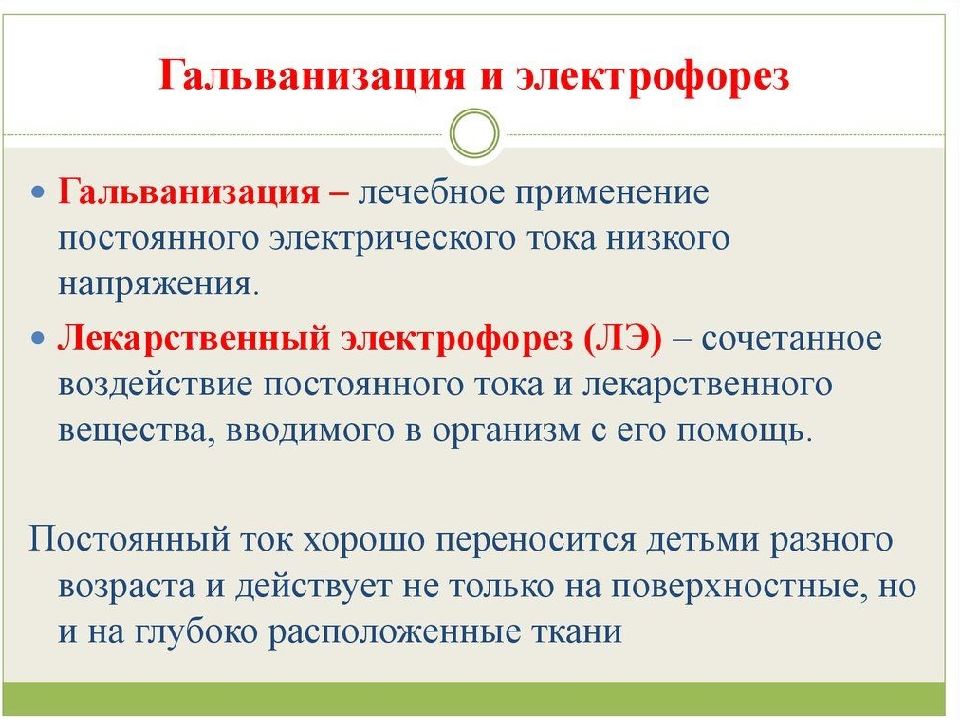

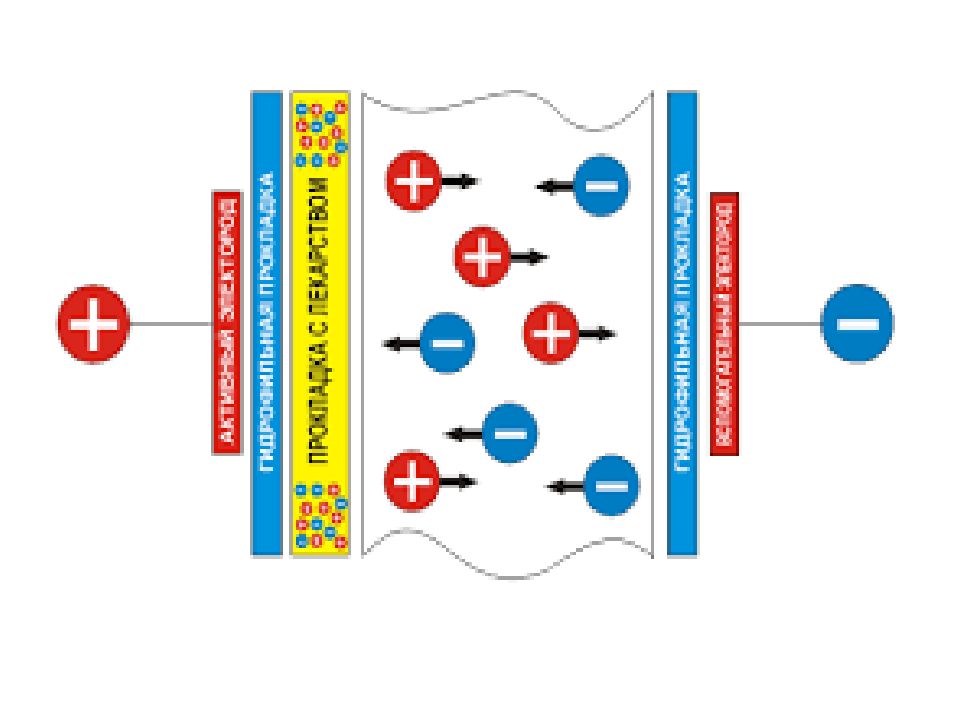

гальванизация лекарственный электрофорез Через «-Э» вводятся «-» ионы (йод, бром), Через «+Э» вводятся «+» ионы (натрий, кальций)

Изображение слайда

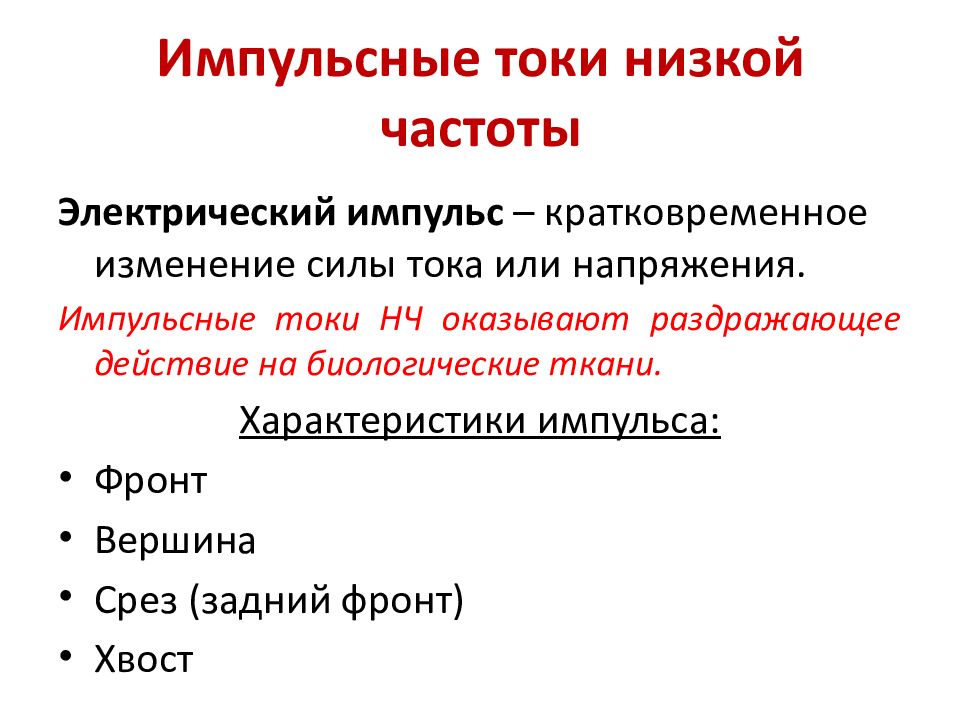

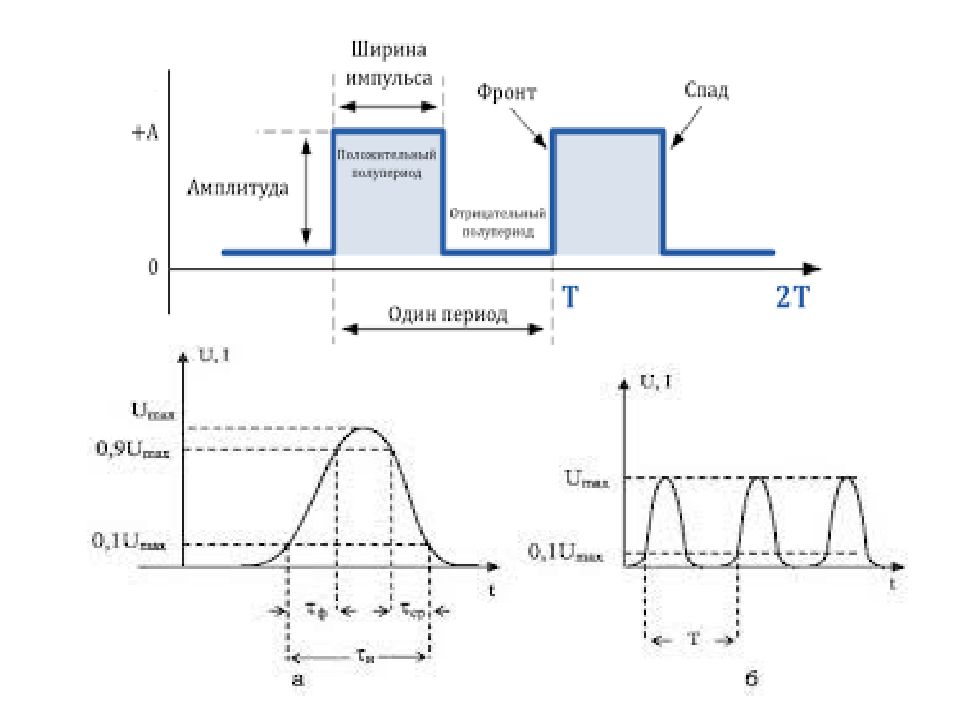

Электрический импульс – кратковременное изменение силы тока или напряжения. Импульсные токи НЧ оказывают раздражающее действие на биологические ткани. Характеристики импульса: Фронт Вершина Срез (задний фронт) Хвост

Изображение слайда

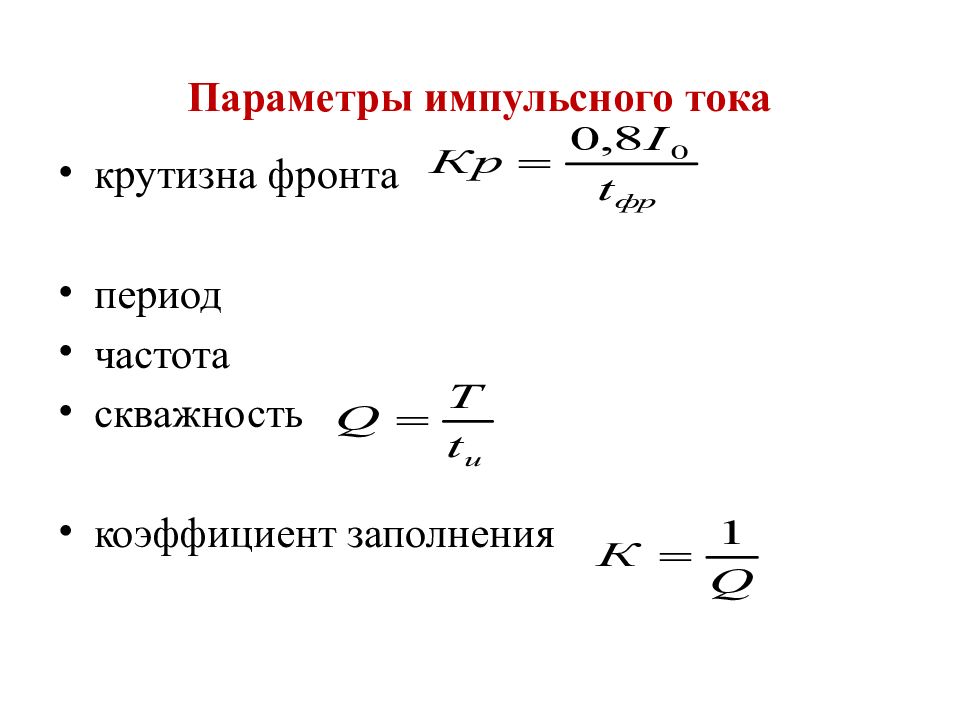

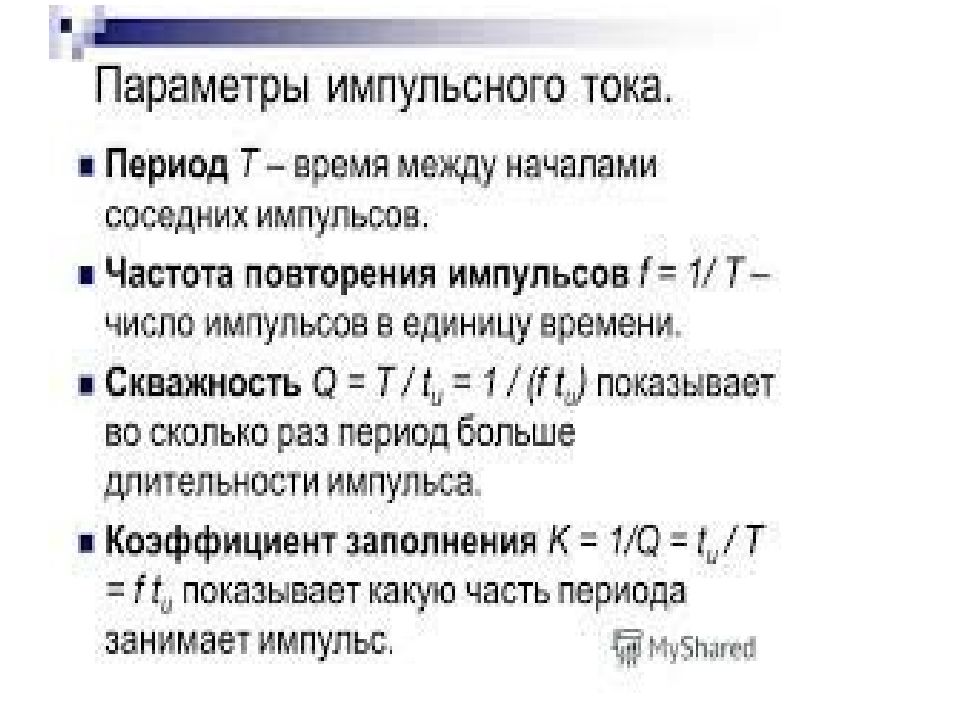

крутизна фронта период частота скважность коэффициент заполнения

Изображение слайда

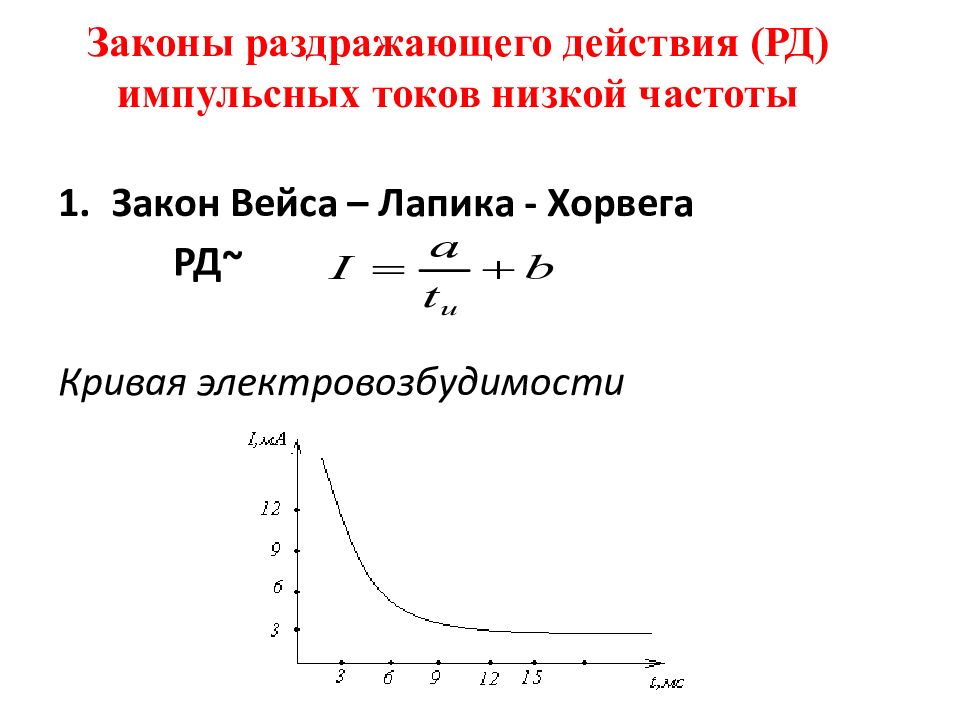

Закон Вейса – Лапика - Хорвега РД~ Кривая электровозбудимости

Изображение слайда

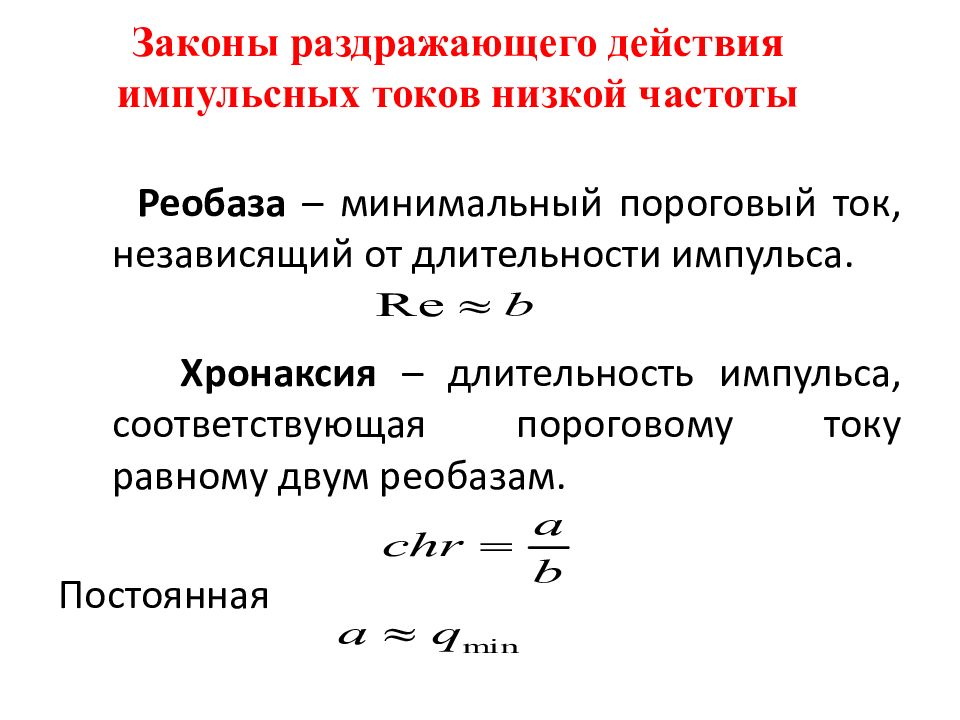

Реобаза – минимальный пороговый ток, независящий от длительности импульса. Хронаксия – длительность импульса, соответствующая пороговому току равному двум реобазам. Постоянная

Изображение слайда

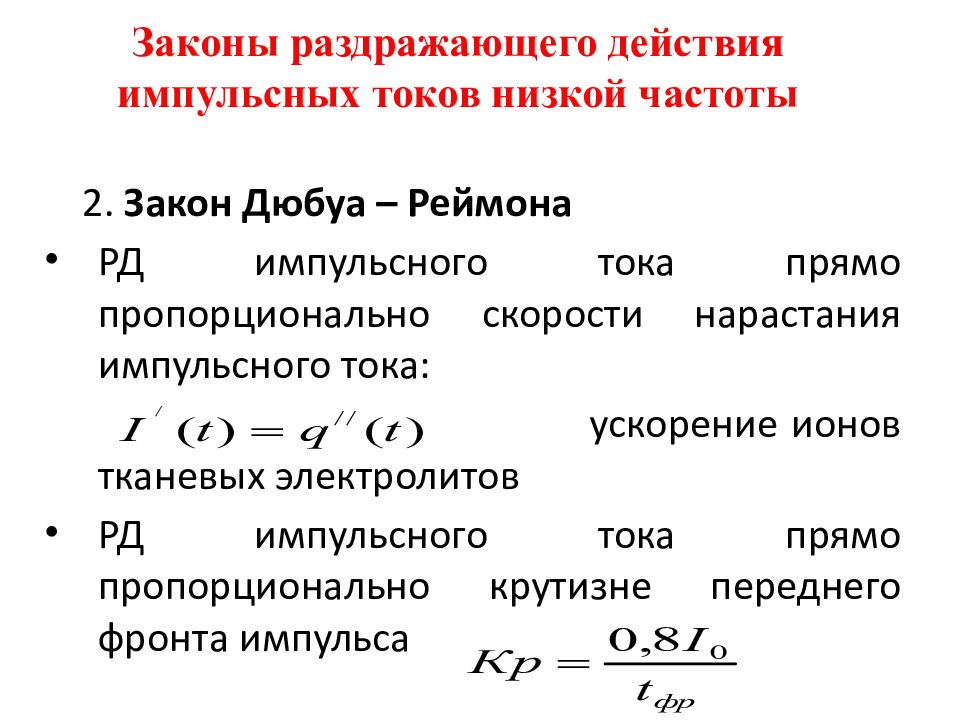

2. Закон Дюбуа – Реймона РД импульсного тока прямо пропорционально скорости нарастания импульсного тока: ускорение ионов тканевых электролитов РД импульсного тока прямо пропорционально крутизне переднего фронта импульса

Изображение слайда

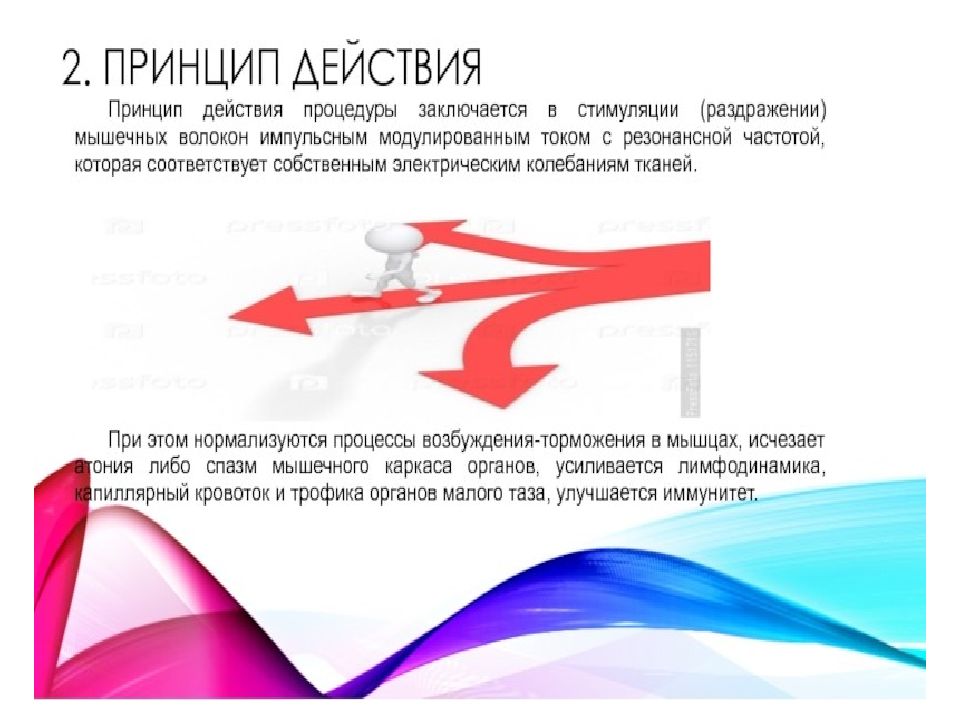

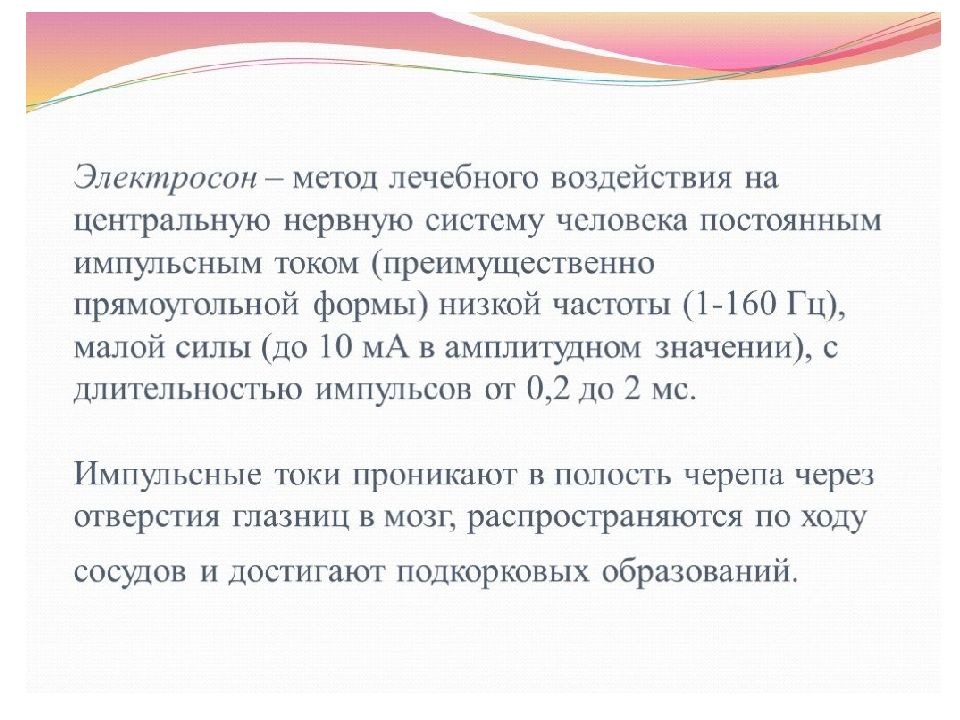

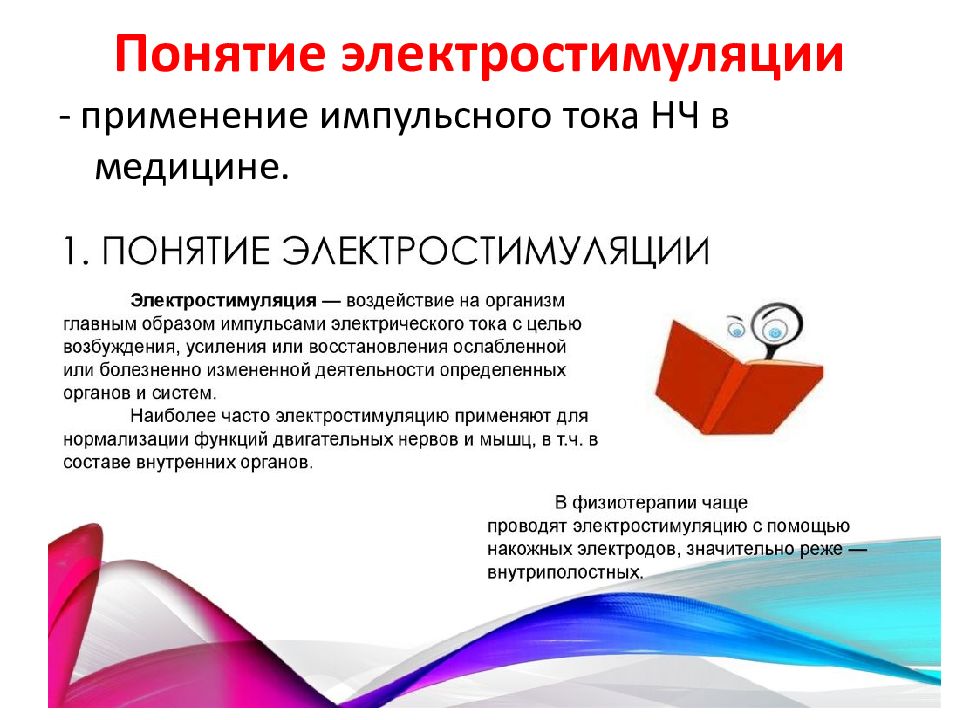

- применение импульсного тока НЧ в медицине.

Изображение слайда

Приведите другие примеры электростимуляции самостоятельно!
