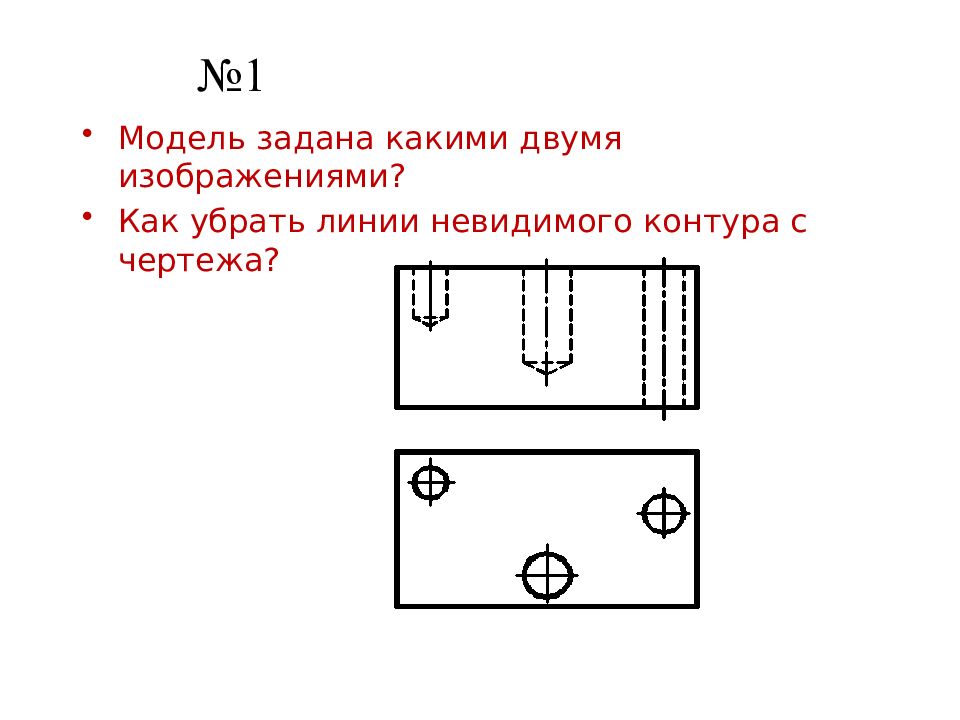

Модель задана какими двумя изображениями? Как убрать линии невидимого контура с чертежа?

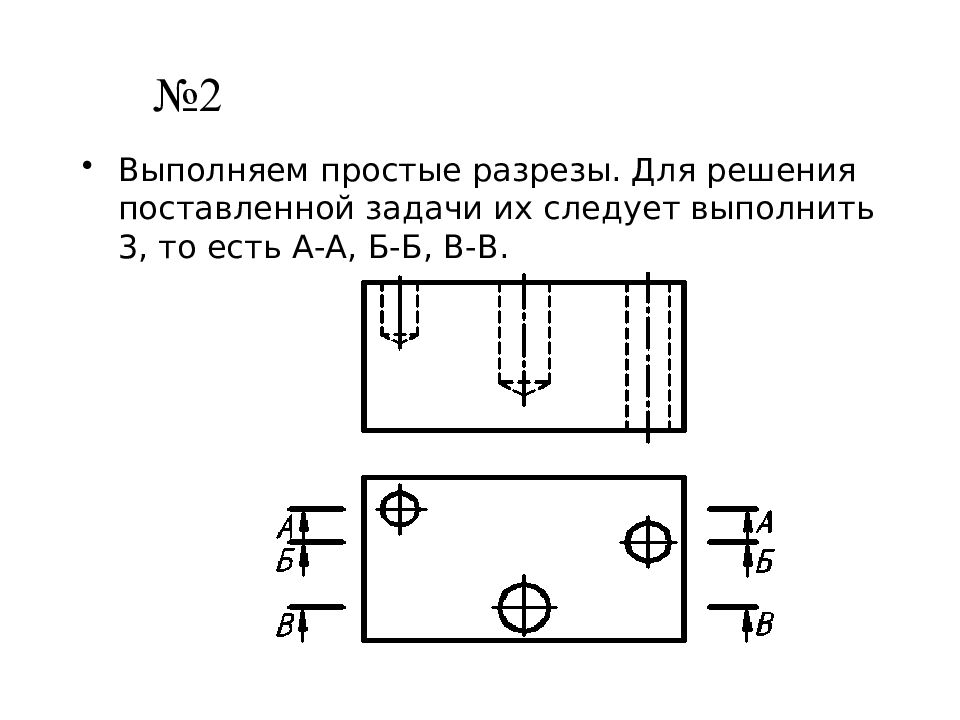

Выполняем простые разрезы. Для решения поставленной задачи их следует выполнить 3, то есть А-А, Б-Б, В-В.

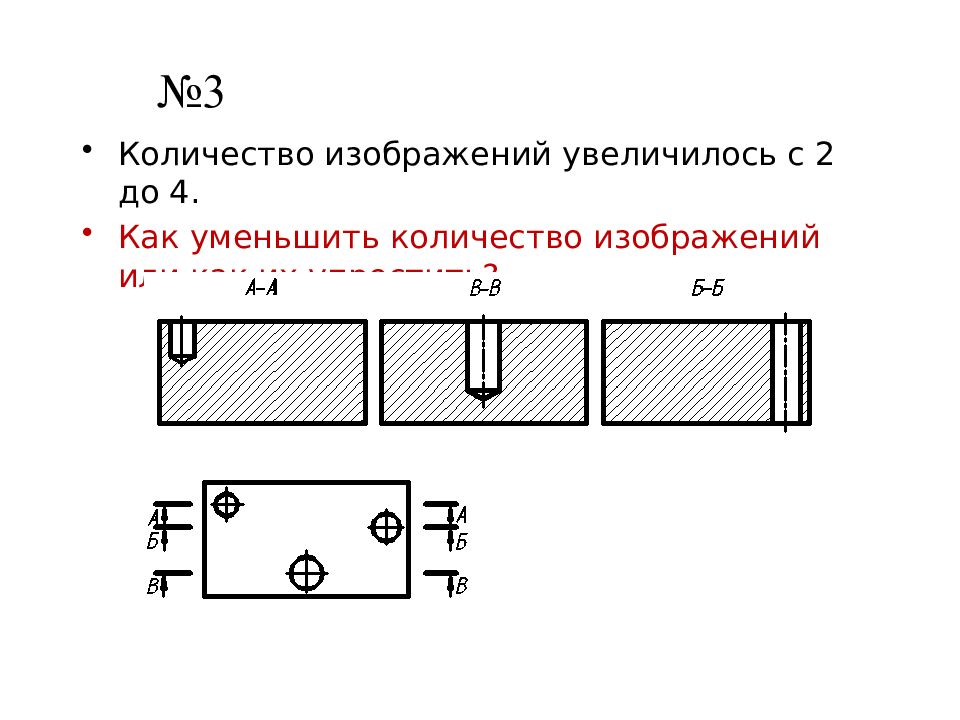

Количество изображений увеличилось с 2 до 4. Как уменьшить количество изображений или как их упростить?

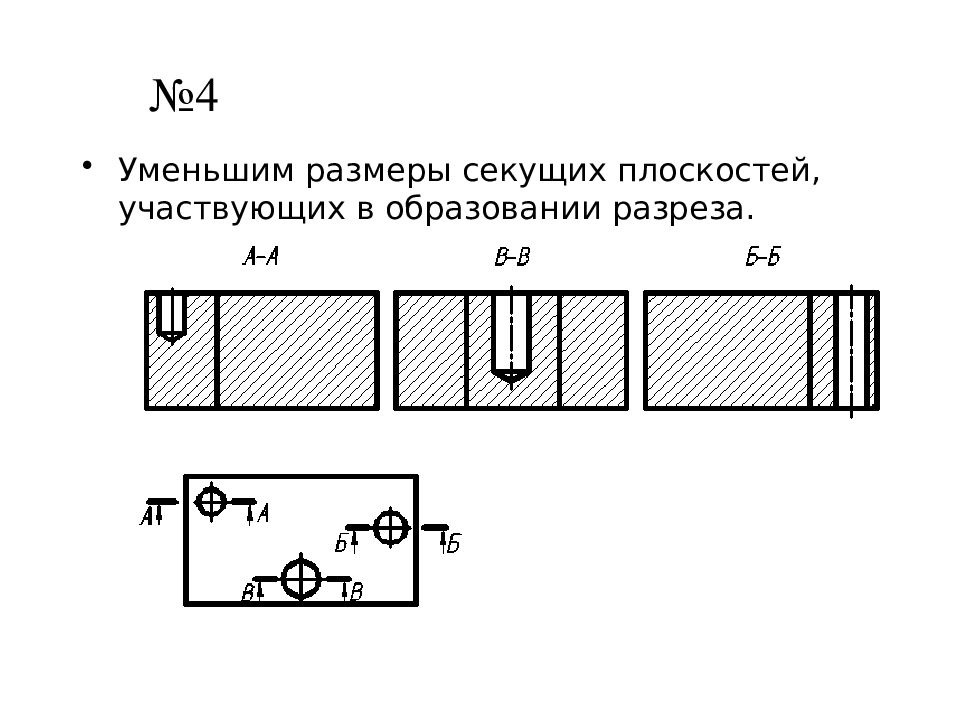

Уменьшим размеры секущих плоскостей, участвующих в образовании разреза.

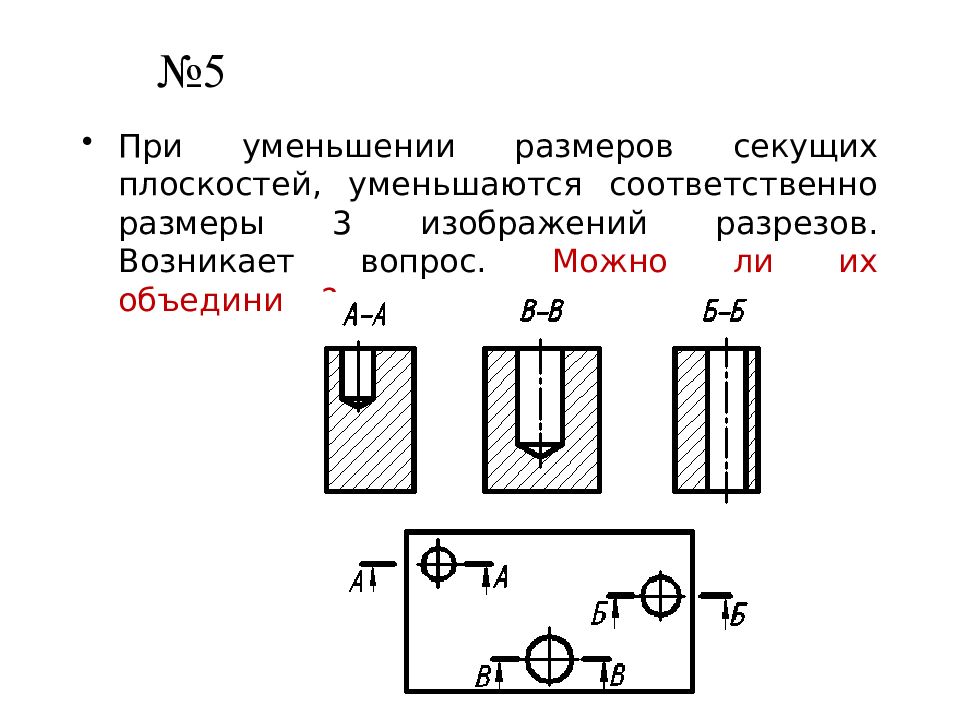

При уменьшении размеров секущих плоскостей, уменьшаются соответственно размеры 3 изображений разрезов. Возникает вопрос. Можно ли их объединить?

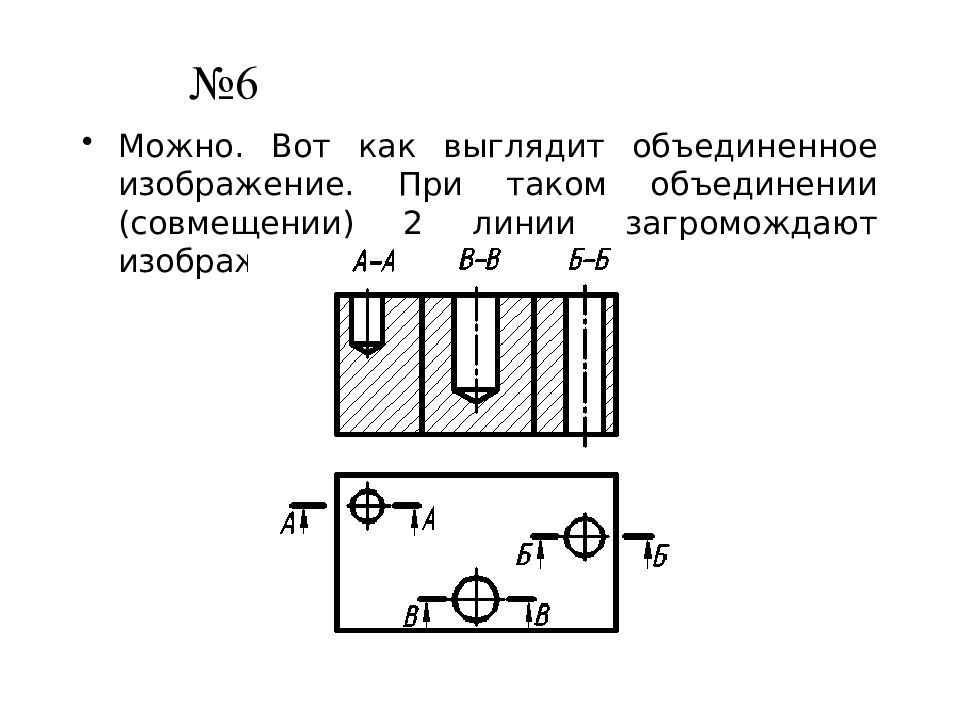

Можно. Вот как выглядит объединенное изображение. При таком объединении (совмещении) 2 линии загромождают изображение разреза.

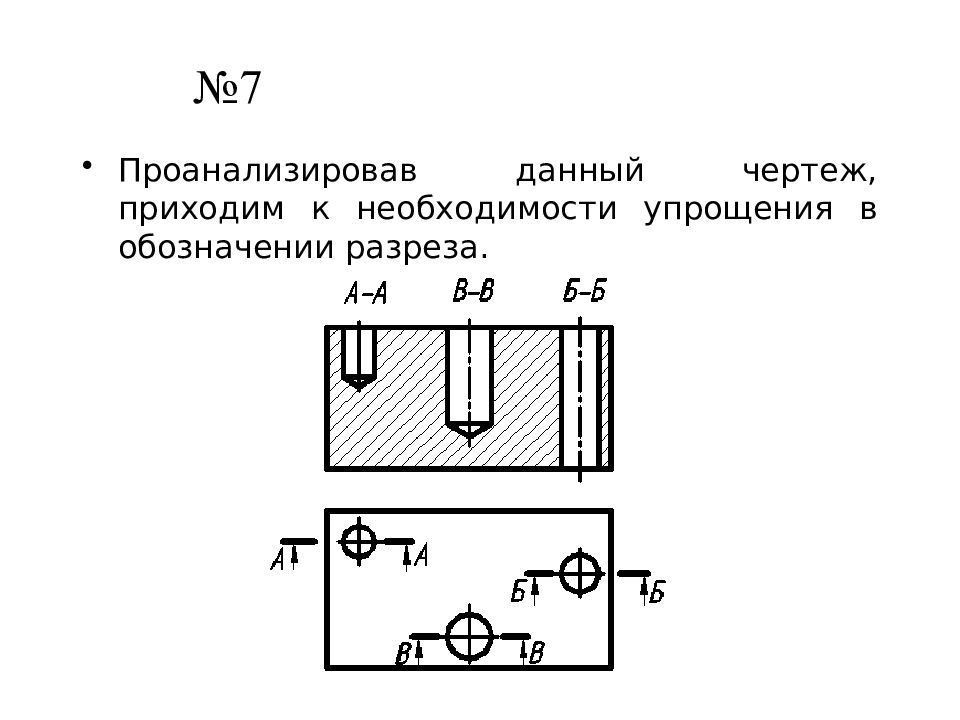

Проанализировав данный чертеж, приходим к необходимости упрощения в обозначении разреза.

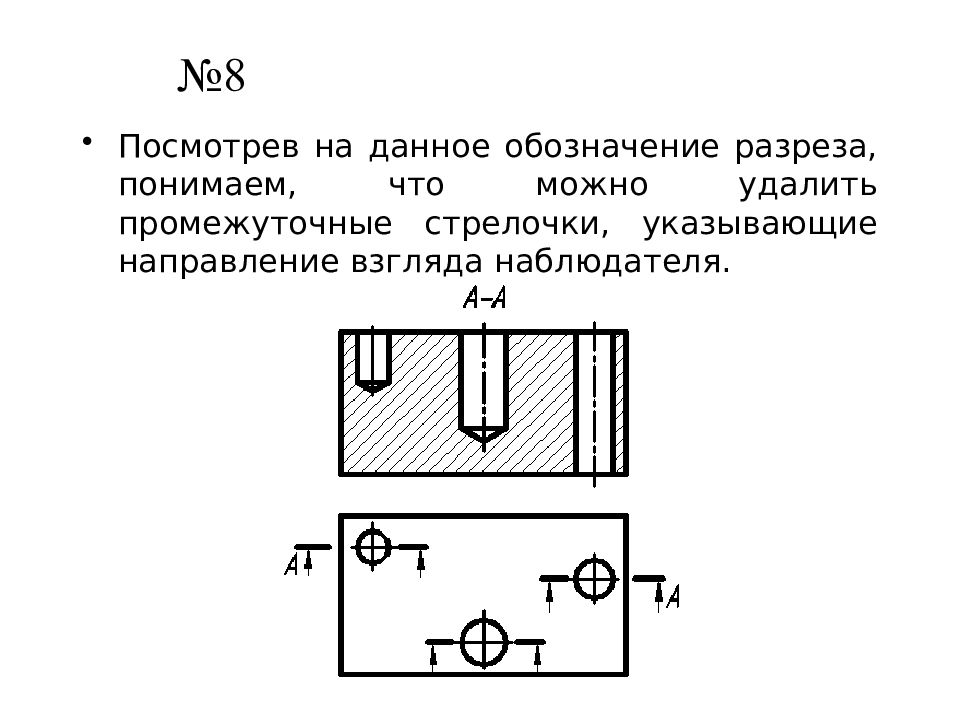

Посмотрев на данное обозначение разреза, понимаем, что можно удалить промежуточные стрелочки, указывающие направление взгляда наблюдателя.

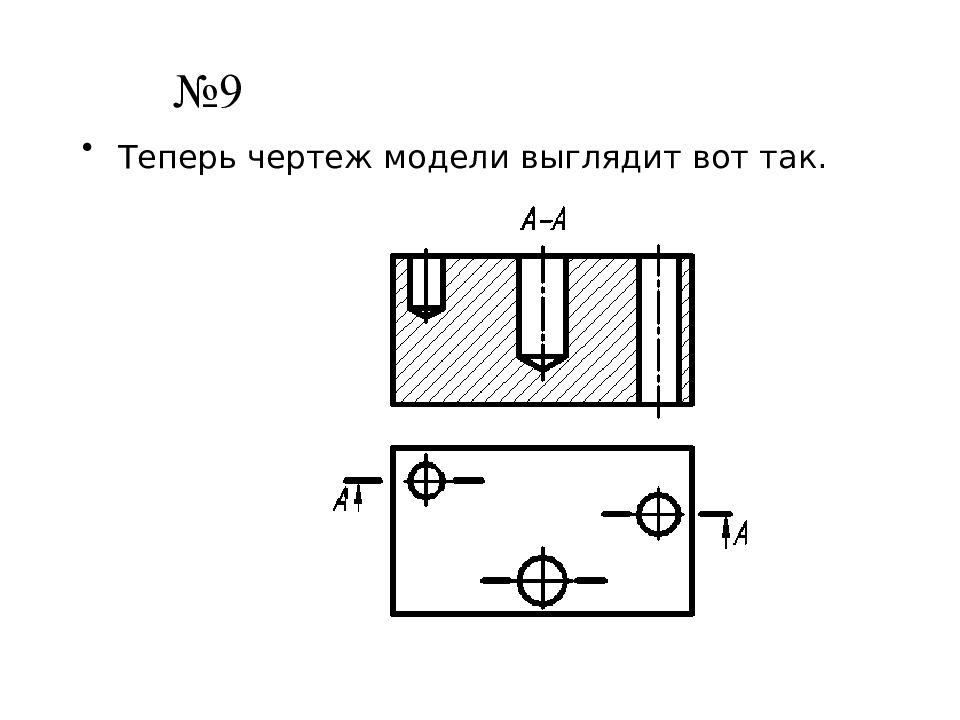

Теперь чертеж модели выглядит вот так.

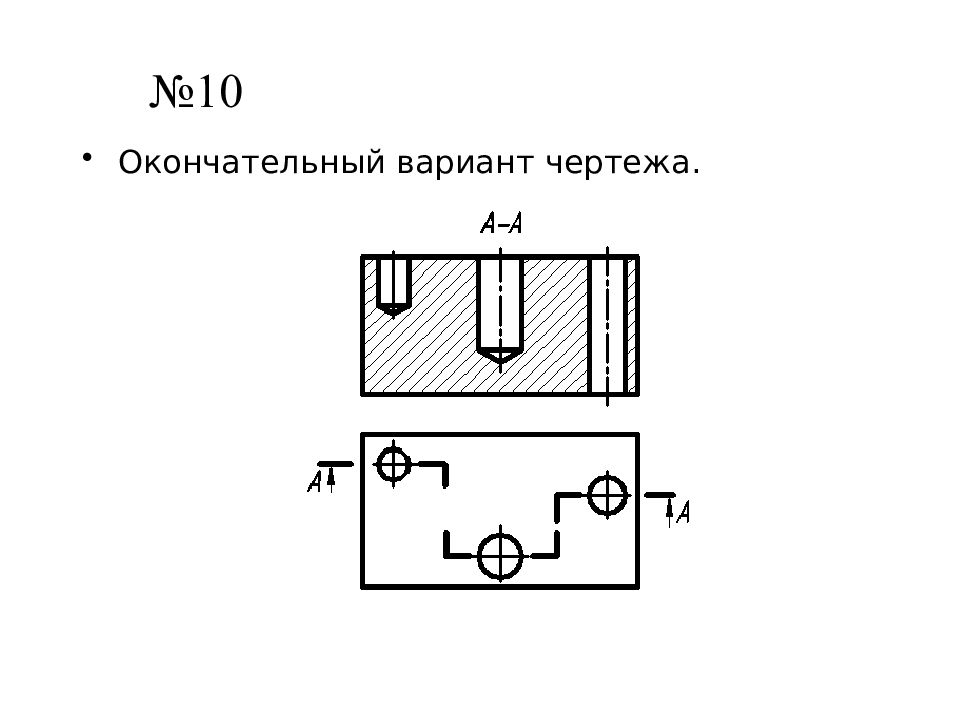

Окончательный вариант чертежа.

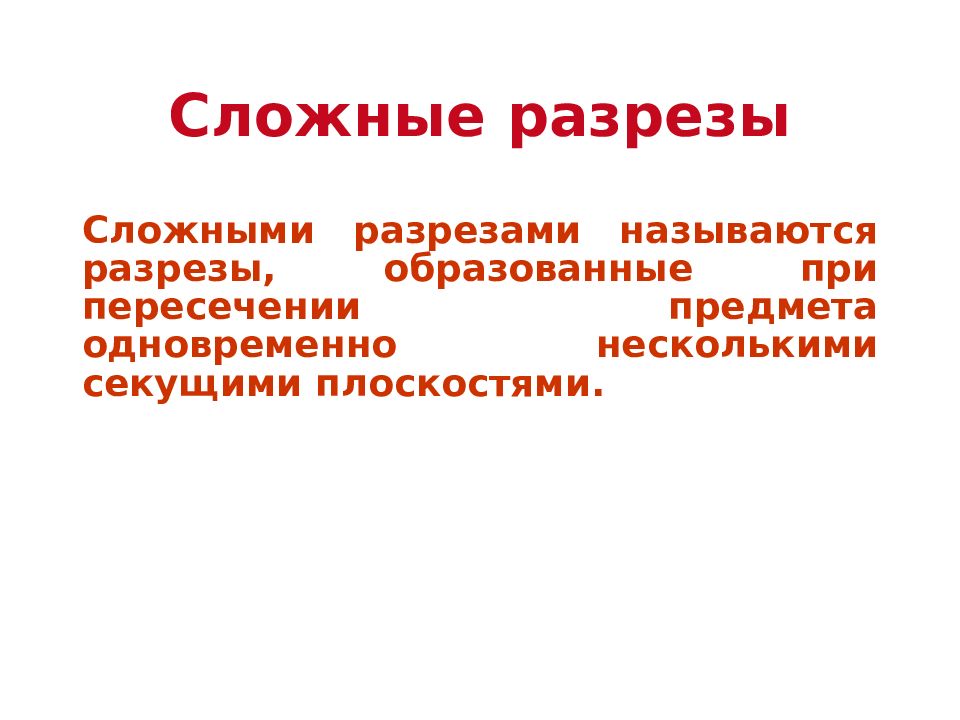

Сложными разрезами называются разрезы, образованные при пересечении предмета одновременно несколькими секущими плоскостями.

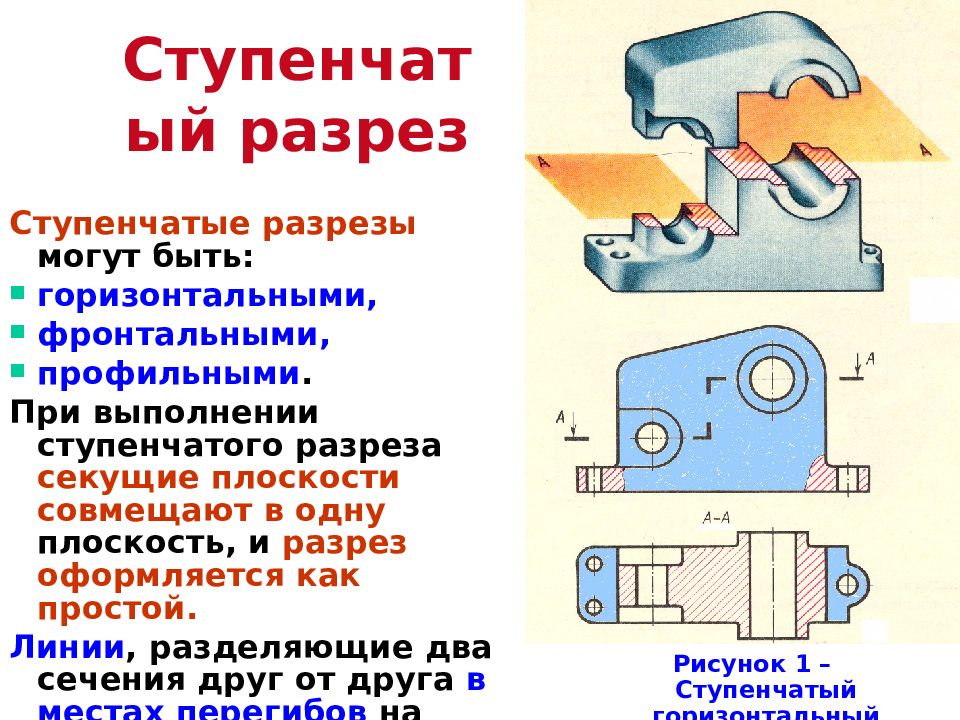

Ступенчатые разрезы могут быть: горизонтальными, фронтальными, профильными. При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и разрез оформляется как простой. Линии, разделяющие два сечения друг от друга в местах перегибов на ступенчатом разрезе, не указываются. Ступенчатый разрез Рисунок 1 – Ступенчатый горизонтальный разрез.

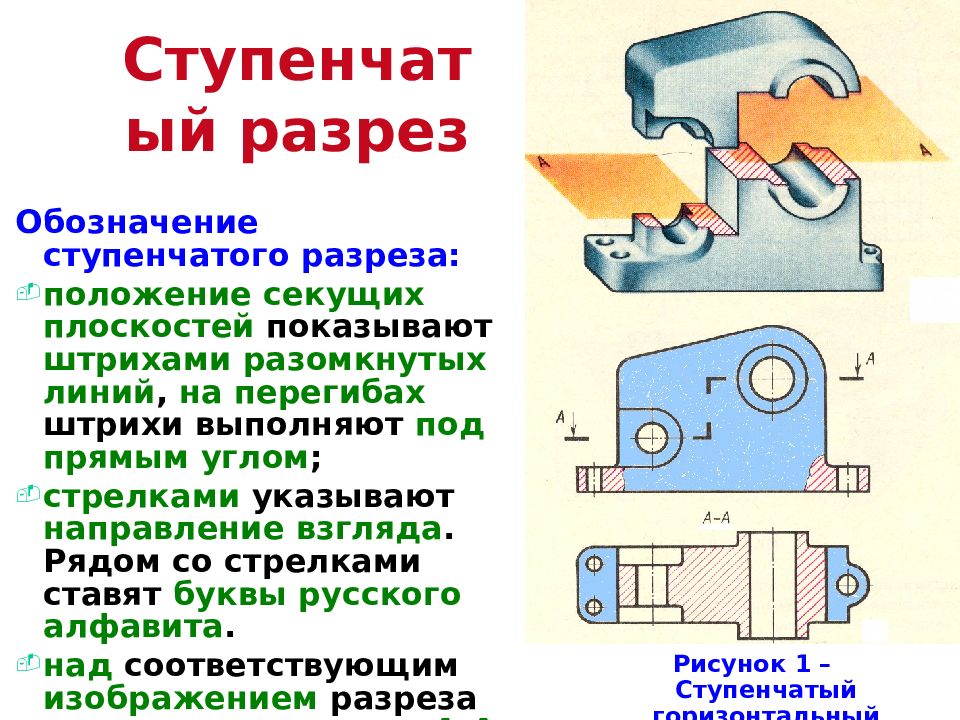

Обозначение ступенчатого разреза: положение секущих плоскостей показывают штрихами разомкнутых линий, на перегибах штрихи выполняют под прямым углом ; стрелками указывают направление взгляда. Рядом со стрелками ставят буквы русского алфавита. над соответствующим изображением разреза ставят надпись типа А-А, Б-Б и т.д. Ступенчатый разрез Рисунок 1 – Ступенчатый горизонтальный разрез.

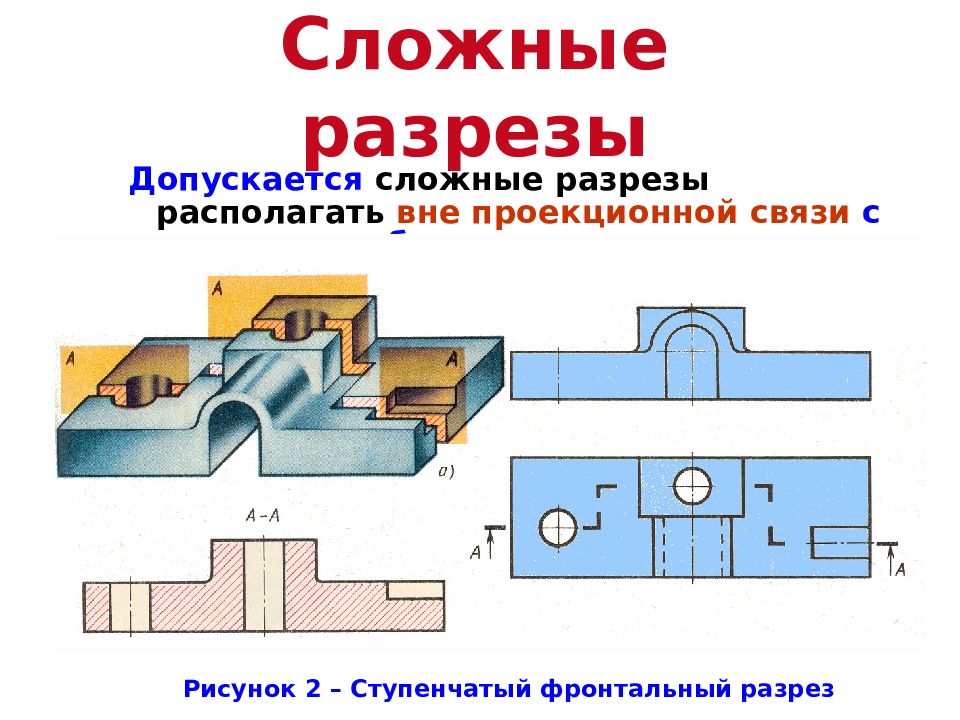

Допускается сложные разрезы располагать вне проекционной связи с другими изображениями Сложные разрезы Рисунок 2 – Ступенчатый фронтальный разрез

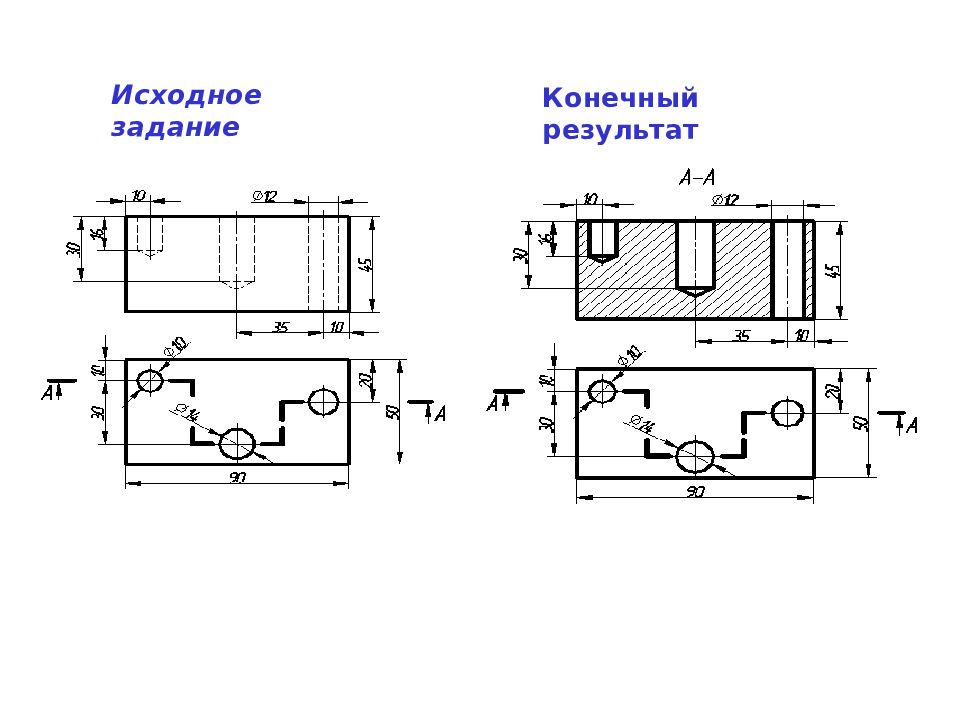

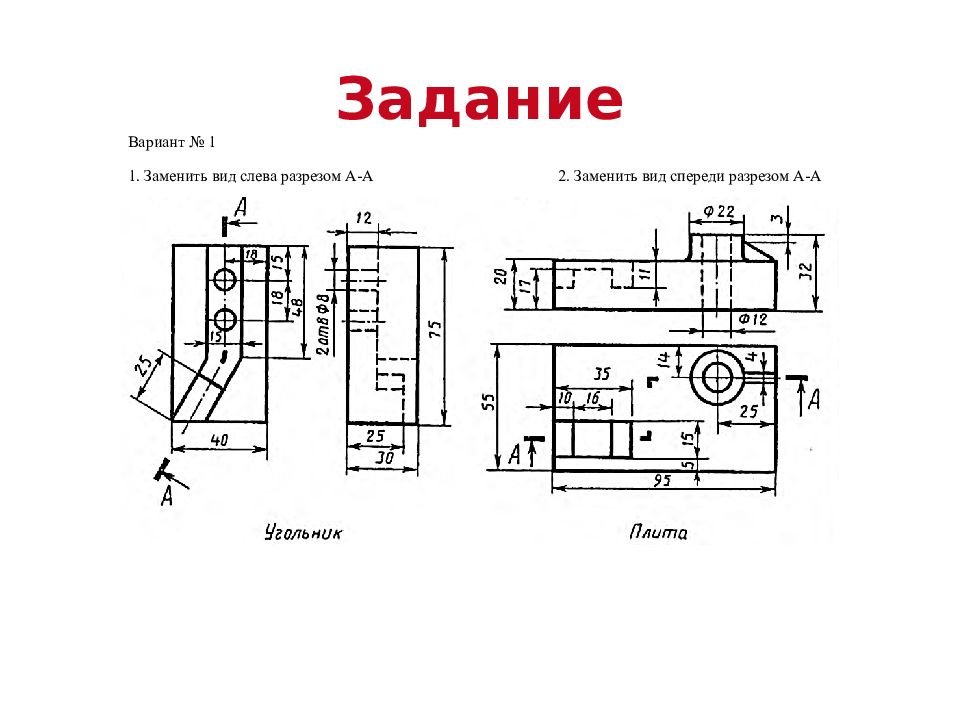

Исходное задание Конечный результат

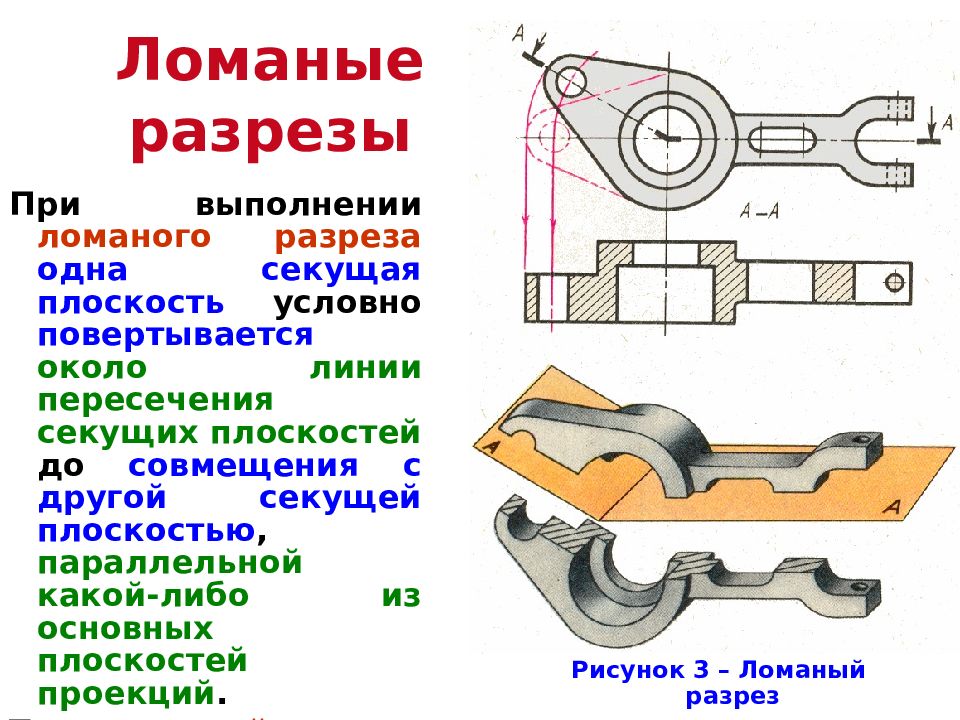

При выполнении ломаного разреза одна секущая плоскость условно повертывается около линии пересечения секущих плоскостей до совмещения с другой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций. Т.о. ломаный разрез размещается на месте соответствующего вида. Ломаные разрезы Рисунок 3 – Ломаный разрез

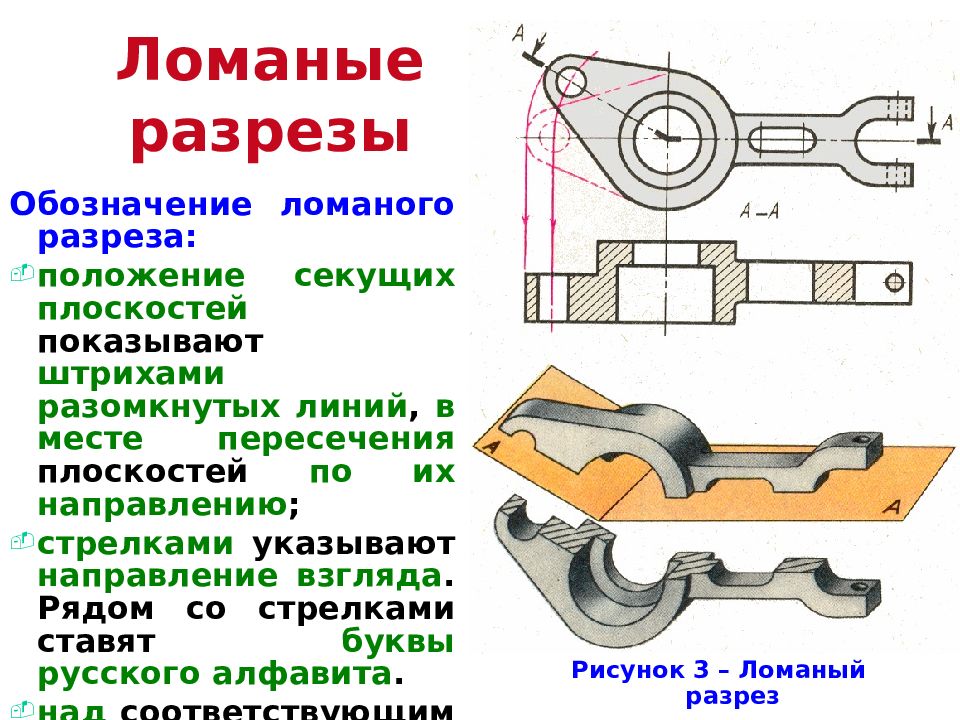

Обозначение ломаного разреза: положение секущих плоскостей показывают штрихами разомкнутых линий, в месте пересечения плоскостей по их направлению ; стрелками указывают направление взгляда. Рядом со стрелками ставят буквы русского алфавита. над соответствующим изображением разреза ставят надпись типа А-А, Б-Б и т.д. Ломаные разрезы Рисунок 3 – Ломаный разрез
