благодаря устранению критических мостиков холода, непрерывной изоляции выступающих строительных конструкций и повышению однородности ограждающих конструкций
Проблема мостиков холода Варианты решения проблемы: традиционный, инновационный Принцип работы Schöck Isokorb ® Различные виды Schöck Isokorb ® Примеры применения Schöck Isokorb ® Выводы Thema | Referent | Veranstaltung | Datum

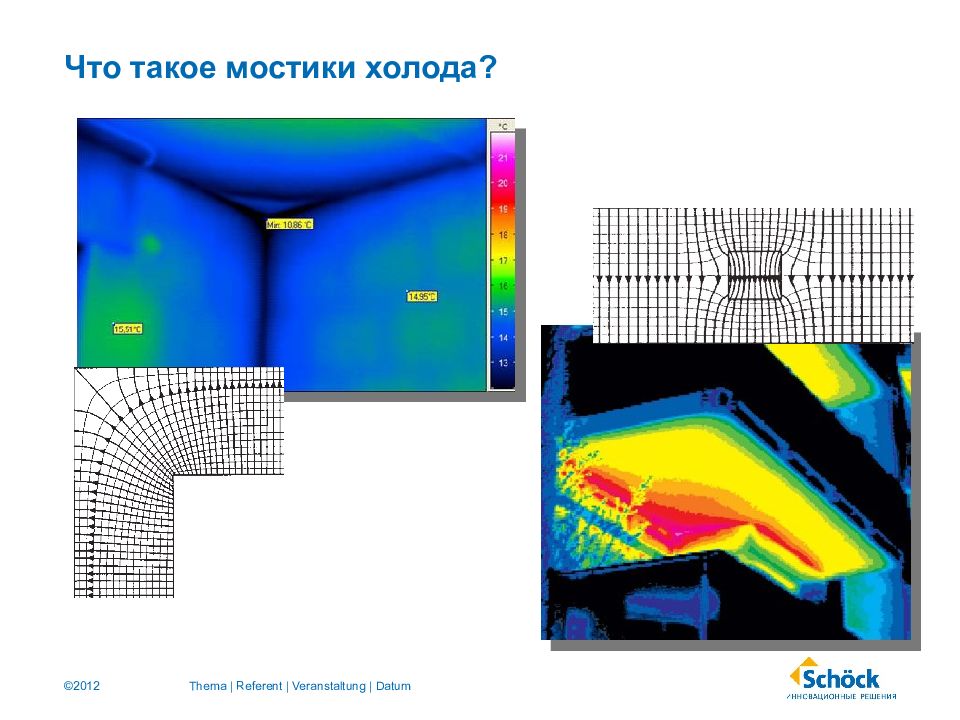

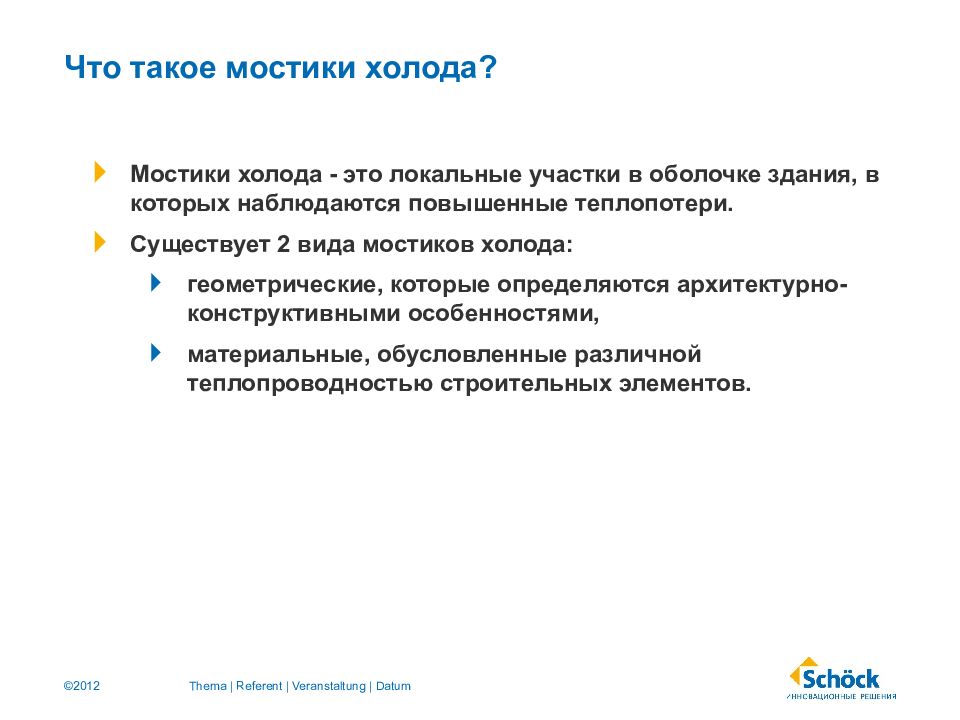

Thema | Referent | Veranstaltung | Datum Что такое мостики холода? Мостики холода - это локальные участки в оболочке здания, в которых наблюдаются повышенные теплопотери. Существует 2 вида мостиков холода: геометрические, которые определяются архитектурно-конструктивными особенностями, материальные, обусловленные различной теплопроводностью строительных элементов.
Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

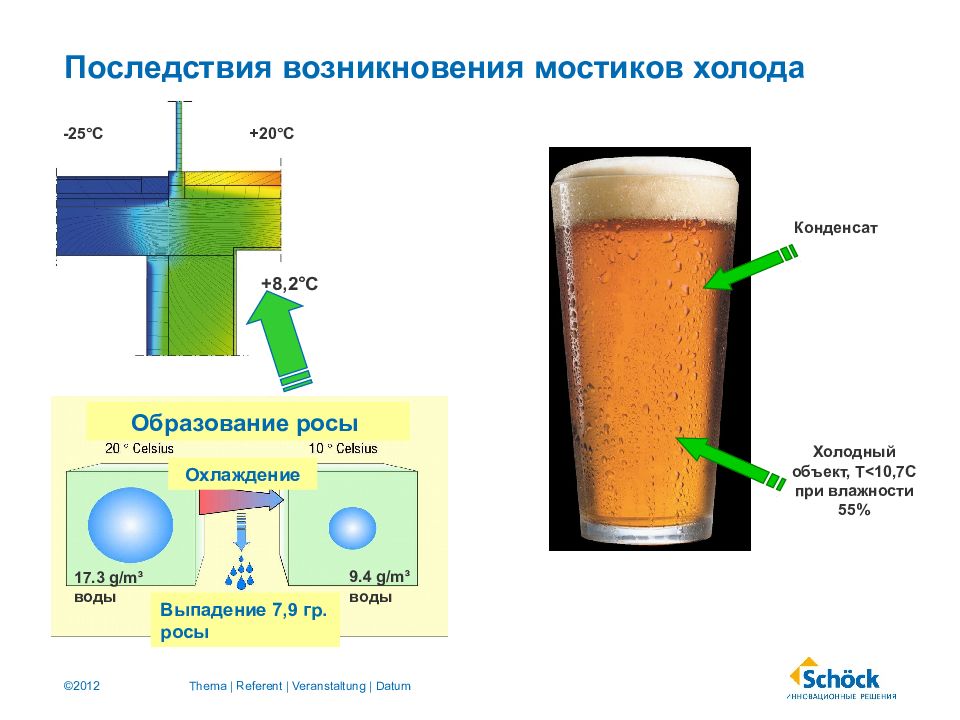

Thema | Referent | Veranstaltung | Datum +20°C - 25 °C +8,2°C Образование росы Охлаждение Выпадение 7,9 гр. росы 17.3 g/m³ воды 9.4 g/m³ воды Конденсат Холодный объект, T<10,7C при влажности 55%

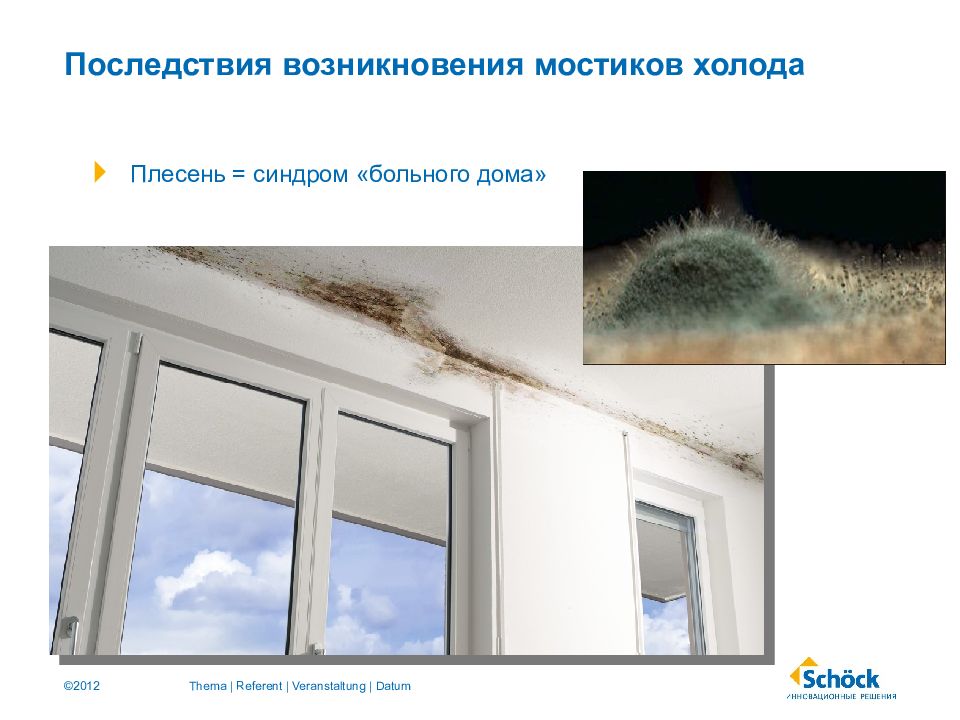

Плесень = синдром «больного дома» Thema | Referent | Veranstaltung | Datum

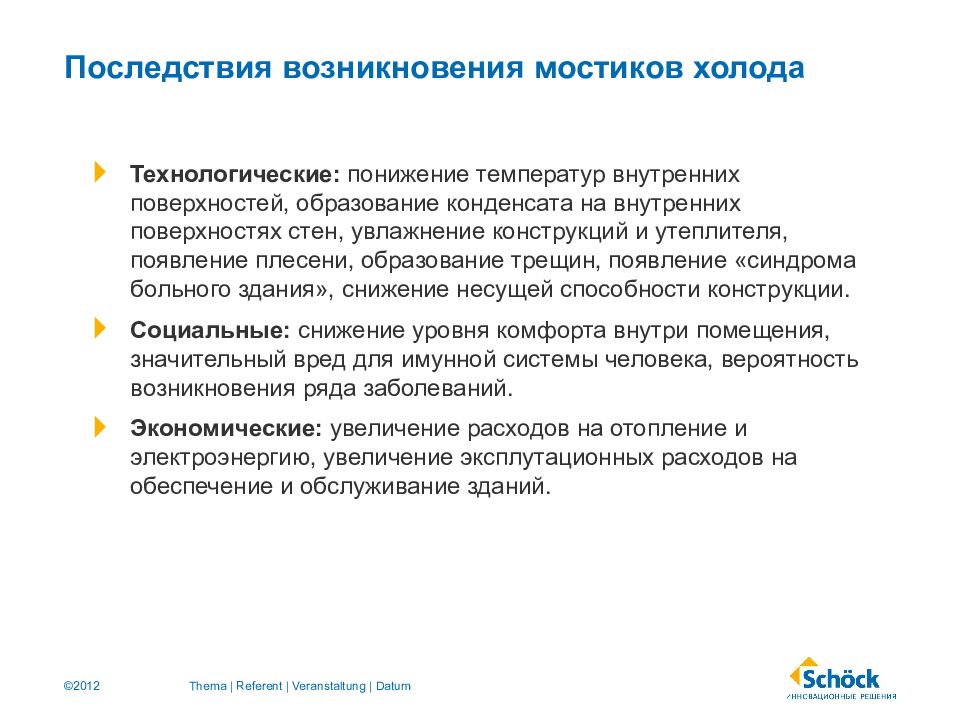

Технологические: понижение температур внутренних поверхностей, образование конденсата на внутренних поверхностях стен, увлажнение конструкций и утеплителя, появление плесени, образование трещин, появление «синдрома больного здания», снижение несущей способности конструкции. Социальные: снижение уровня комфорта внутри помещения, значительный вред для имунной системы человека, вероятность возникновения ряда заболеваний. Экономические: увеличение расходов на отопление и электроэнергию, увеличение эксплутационных расходов на обеспечение и обслуживание зданий. Thema | Referent | Veranstaltung | Datum

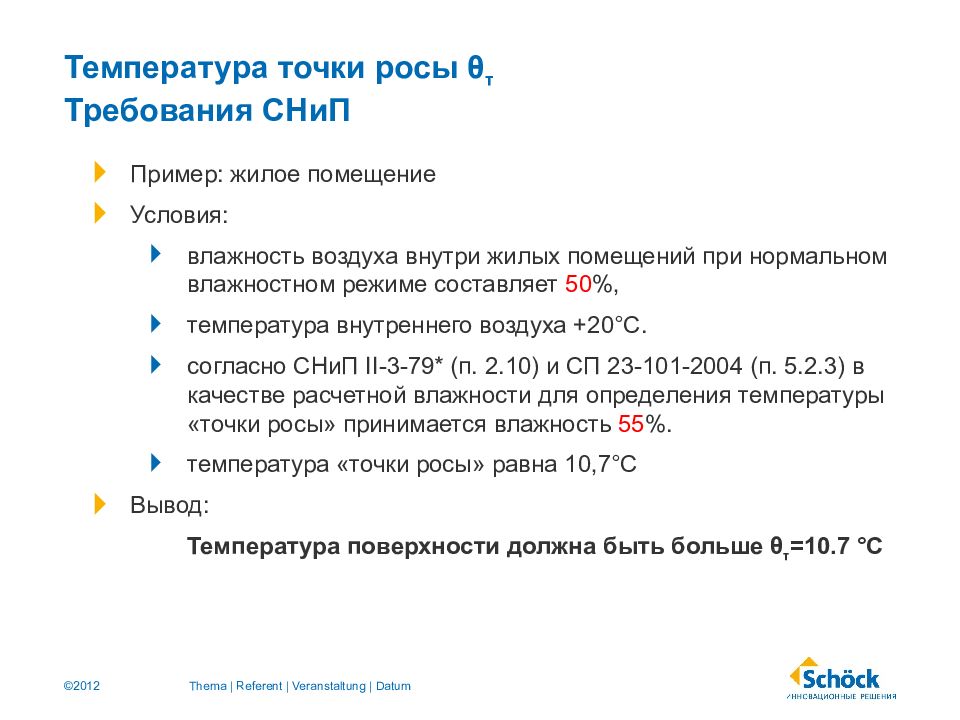

Пример: жилое помещение Условия: влажность воздуха внутри жилых помещений при нормальном влажностном режиме составляет 50 %, температура внутреннего воздуха +20°C. согласно СНиП II-3-79* ( п. 2.10) и СП 23-101-2004 ( п. 5.2.3) в качестве расчетной влажности для определения температуры «точки росы» принимается влажность 55 %. температура «точки росы» равна 10,7°C Вывод: Температура поверхности должна быть больше θ τ =10.7 °С Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

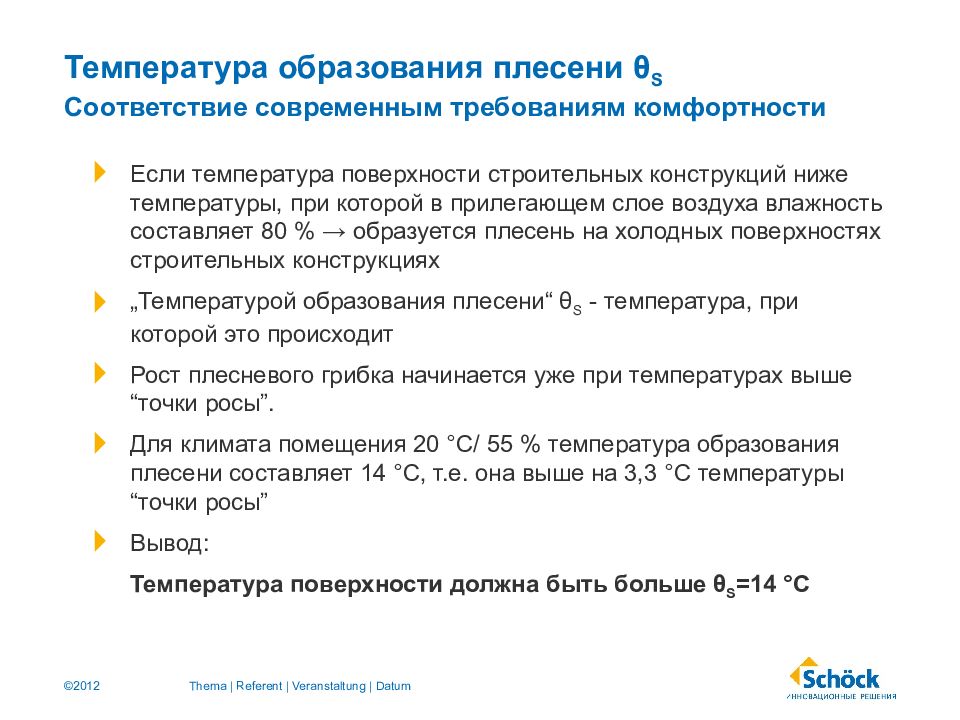

Если температура поверхности строительных конструкций ниже температуры, при которой в прилегающем слое воздуха влажность составляет 80 % → образуется плесень на холодных поверхностях строительных конструкциях „Температурой образования плесени“ θ S - температура, при которой это происходит Рост плесневого грибка начинается уже при температурах выше “точки росы”. Для климата помещения 20 °C/ 55 % температура образования плесени составляет 14 °C, т.е. она выше на 3,3 °C температуры “точки росы” Вывод: Температура поверхности должна быть больше θ S =14 °С Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

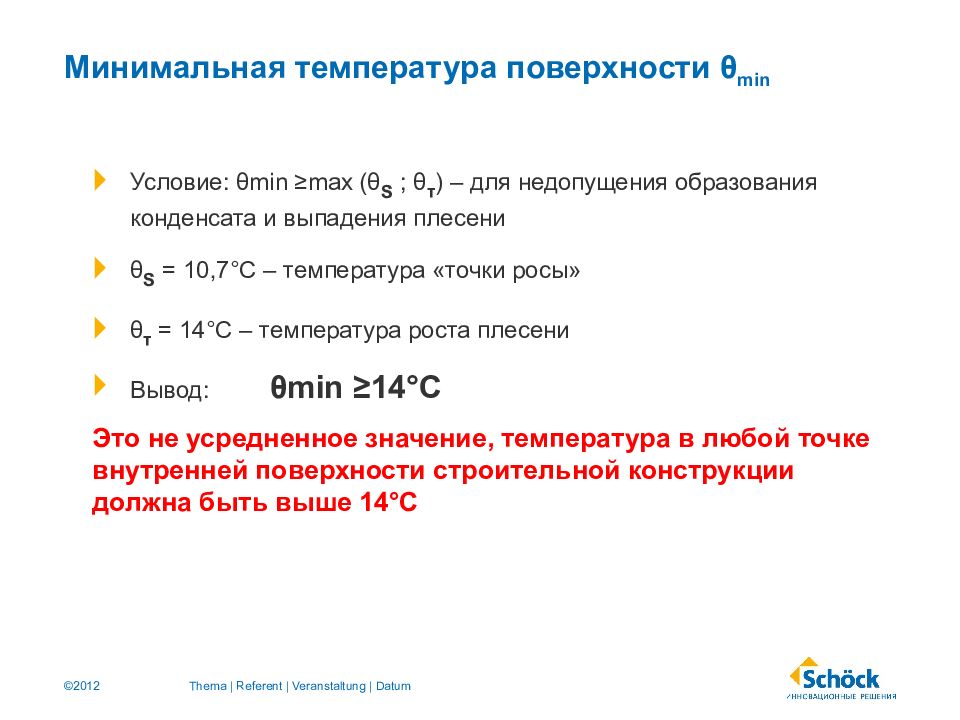

Условие: θ min ≥max ( θ S ; θ τ ) – для недопущения образования конденсата и выпадения плесени θ S = 10,7°C – температура «точки росы» θ τ = 14°C – температура роста плесени Вывод: θ min ≥14°C Это не усредненное значение, т емпература в любой точке внутренней поверхности строительной конструкции должна быть выше 14°C Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum Здесь выпадает конденсат и возможно образование плесени

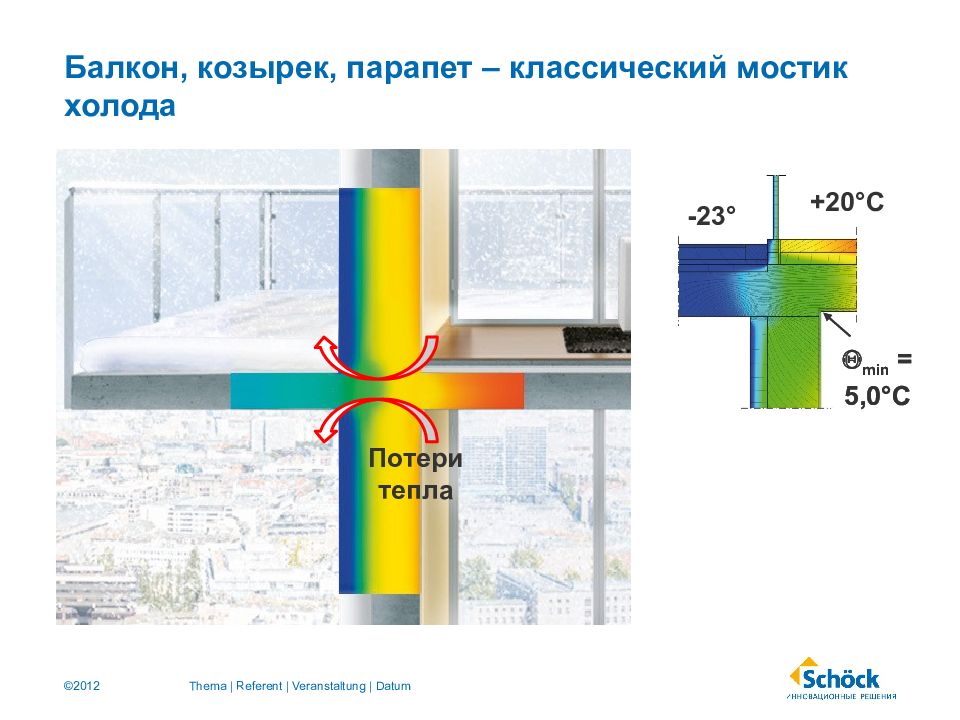

Thema | Referent | Veranstaltung | Datum Потери тепла -23° + 20°C Q min = 5,0°C Q min = 5,0°C

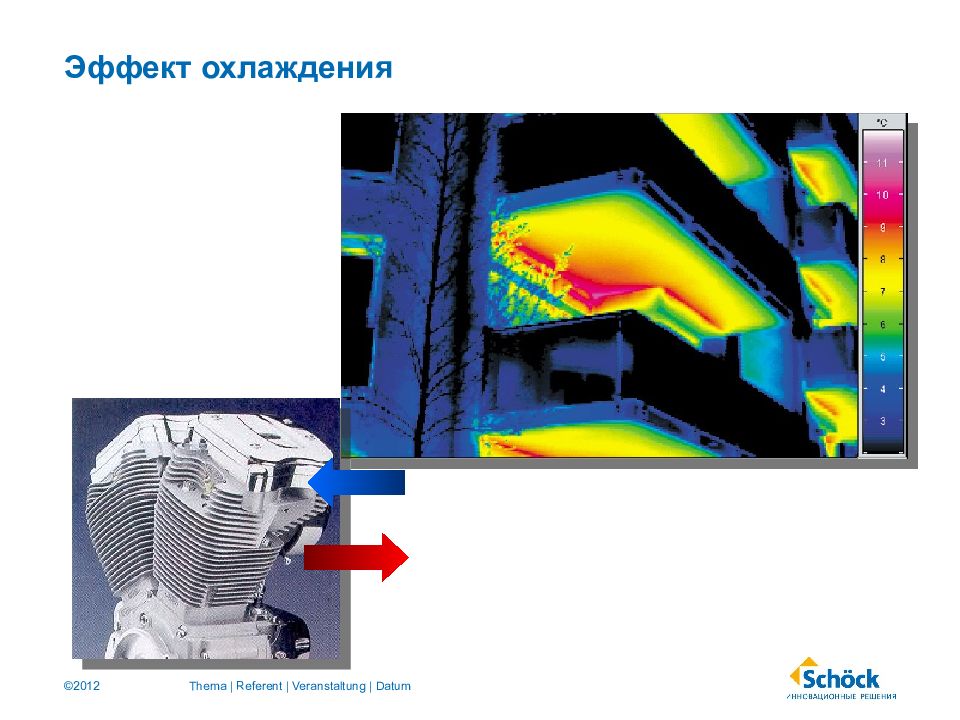

Мостики холода по всему периметру здания означают колоссальные теплопотери Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

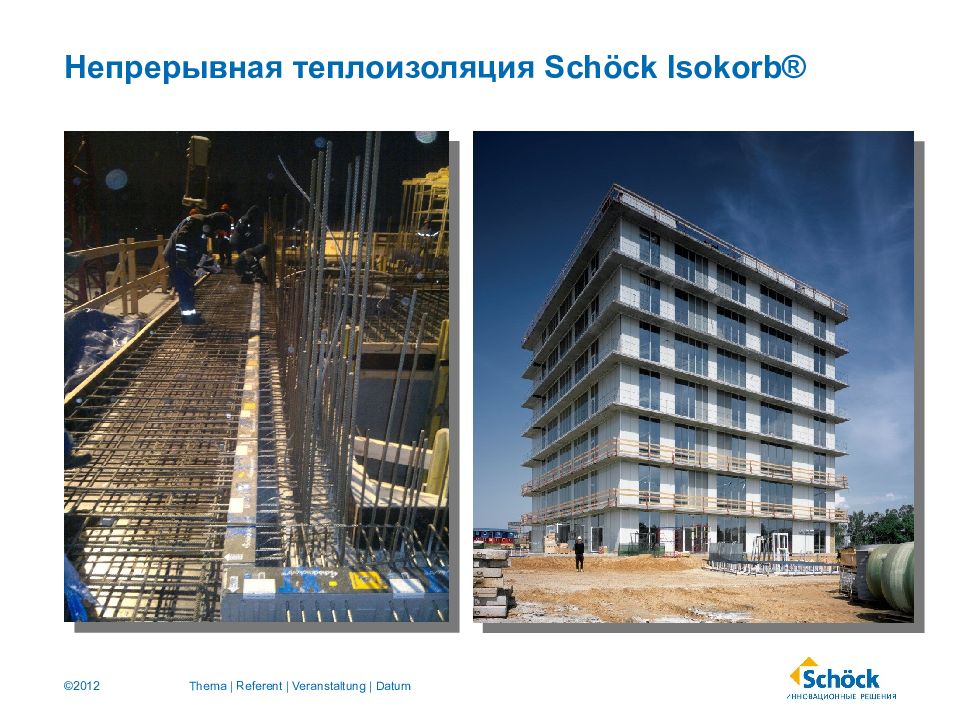

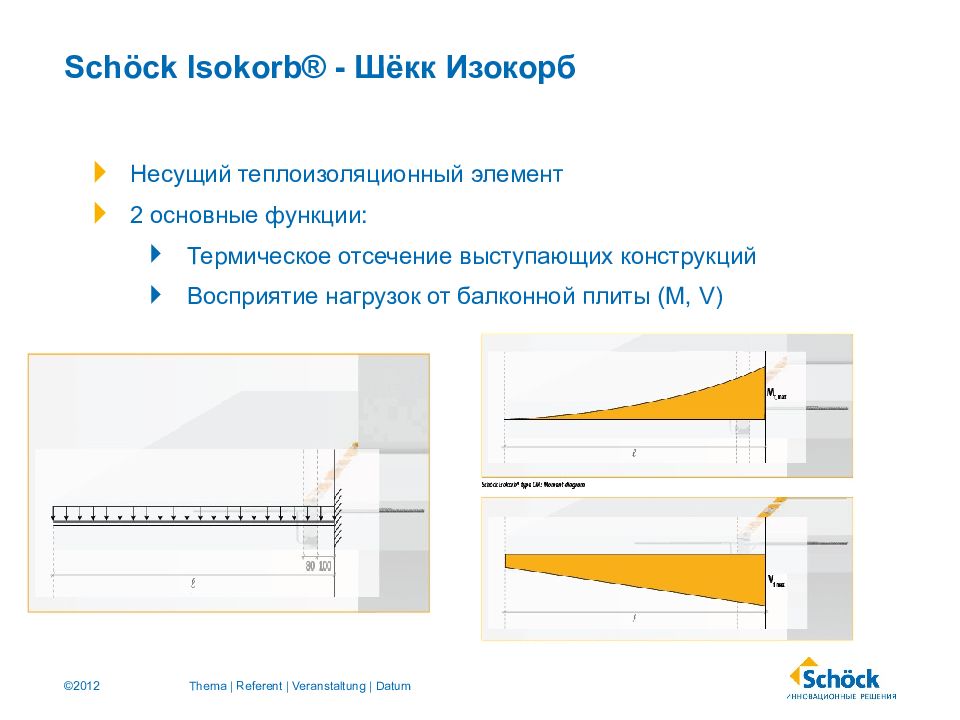

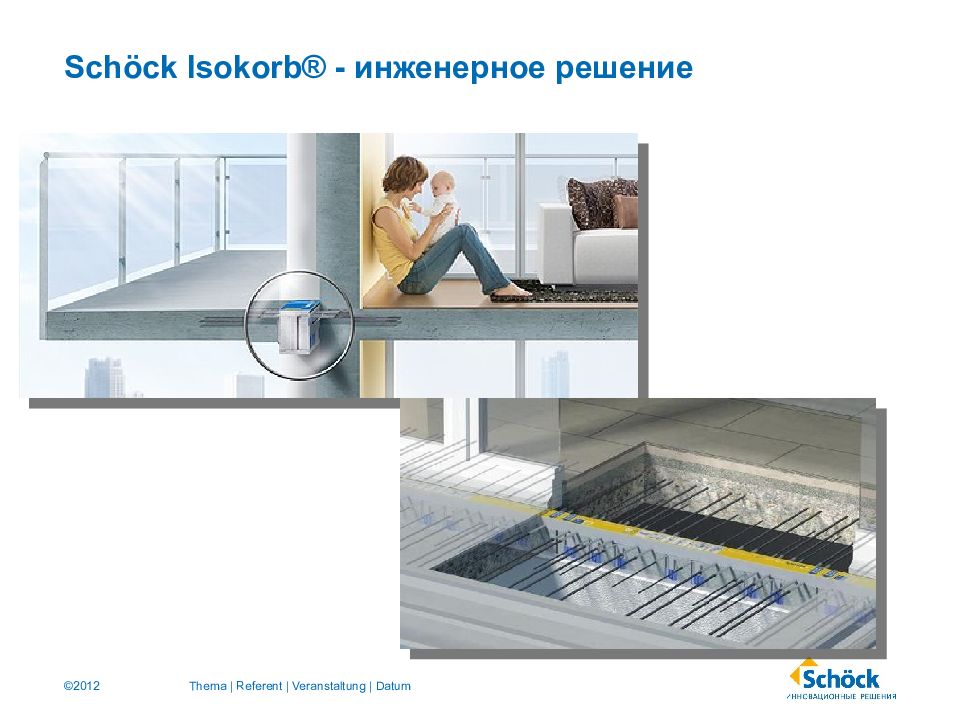

Несущий теплоизоляционный элемент 2 основные функции: Термическое отсечение выступающих конструкций Восприятие нагрузок от балконной плиты ( M, V) Thema | Referent | Veranstaltung | Datum

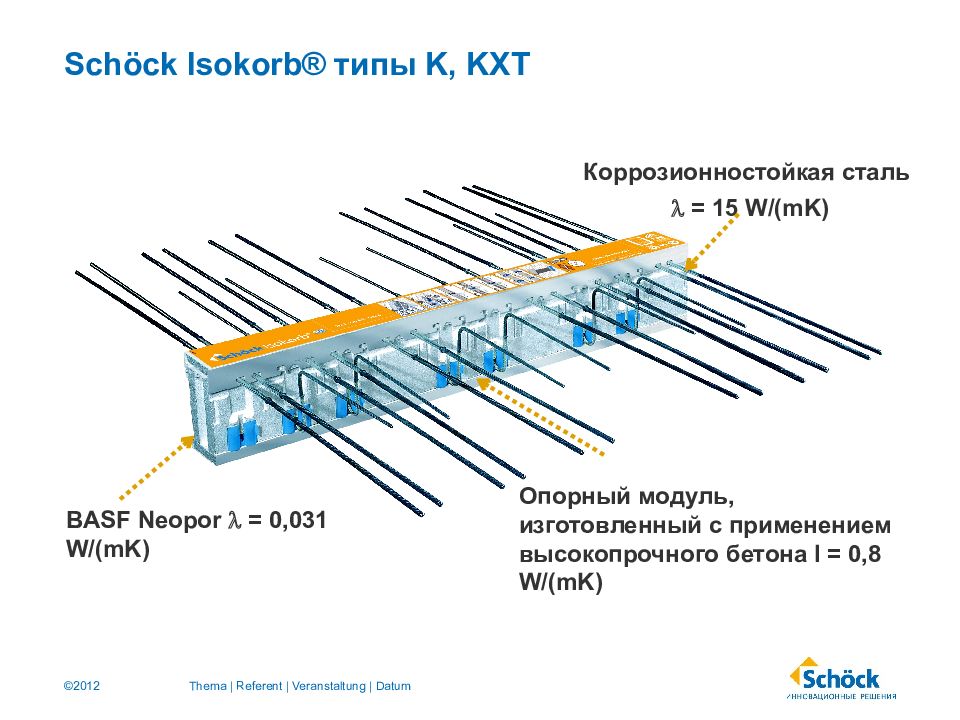

Thema | Referent | Veranstaltung | Datum BASF Neopor l = 0,031 W/(mK) Опорный модуль, изготовленный с применением высокопрочного бетона l = 0,8 W/( mK ) Коррозионностойкая сталь l = 15 W/(mK)

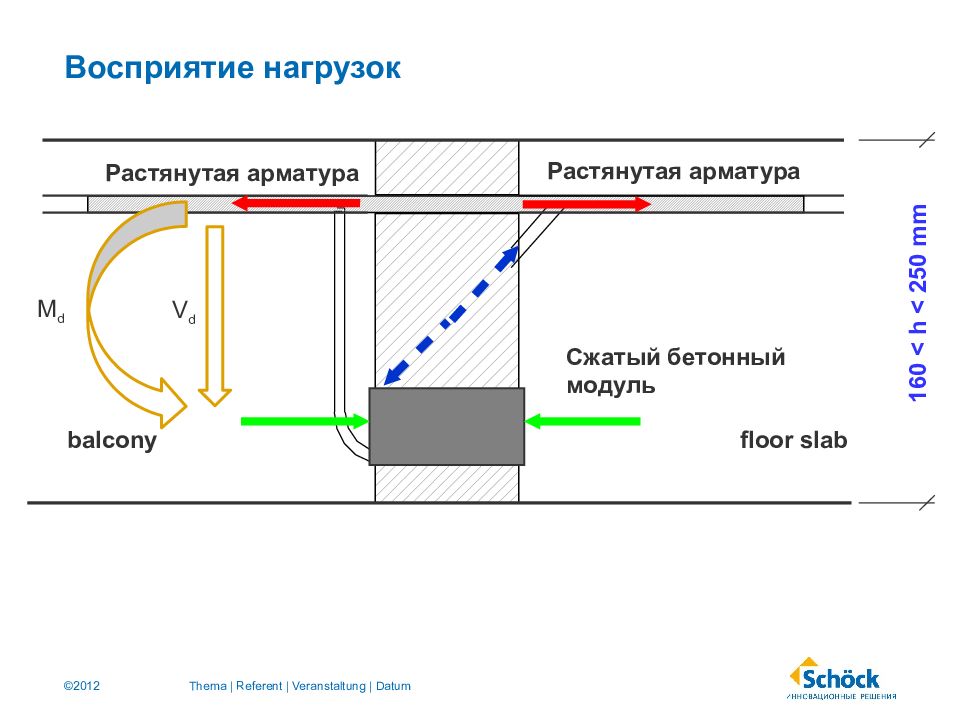

Thema | Referent | Veranstaltung | Datum 160 < h < 250 mm balcony floor slab Сжатый бетонный модуль Растянутая арматура Растянутая арматура M d V d

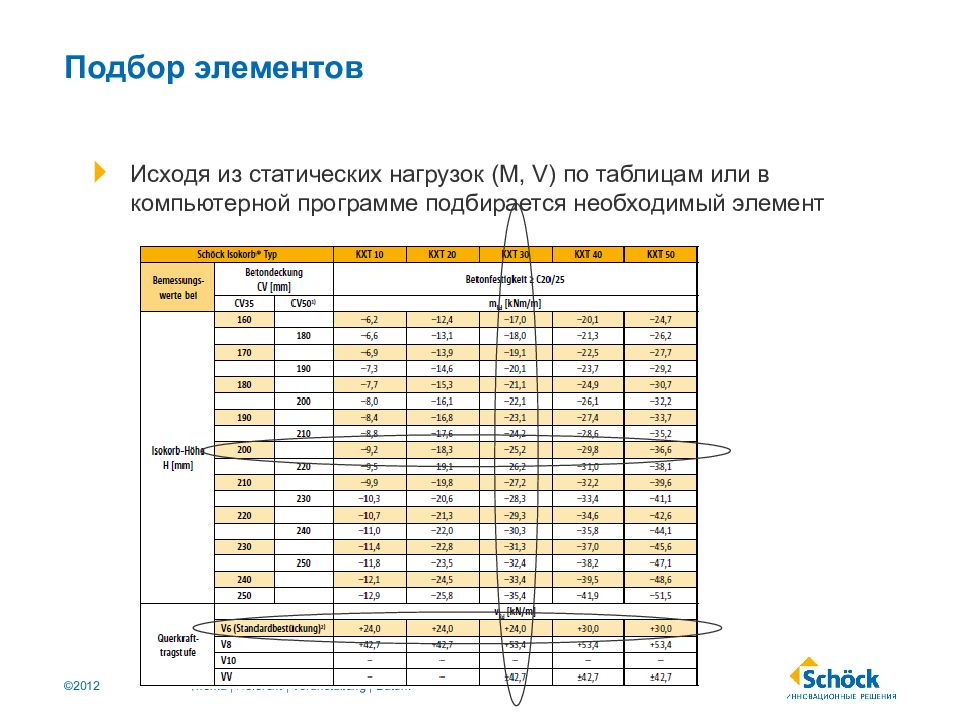

Исходя из статических нагрузок (M, V) по таблицам или в компьютерной программе подбирается необходимый элемент Thema | Referent | Veranstaltung | Datum

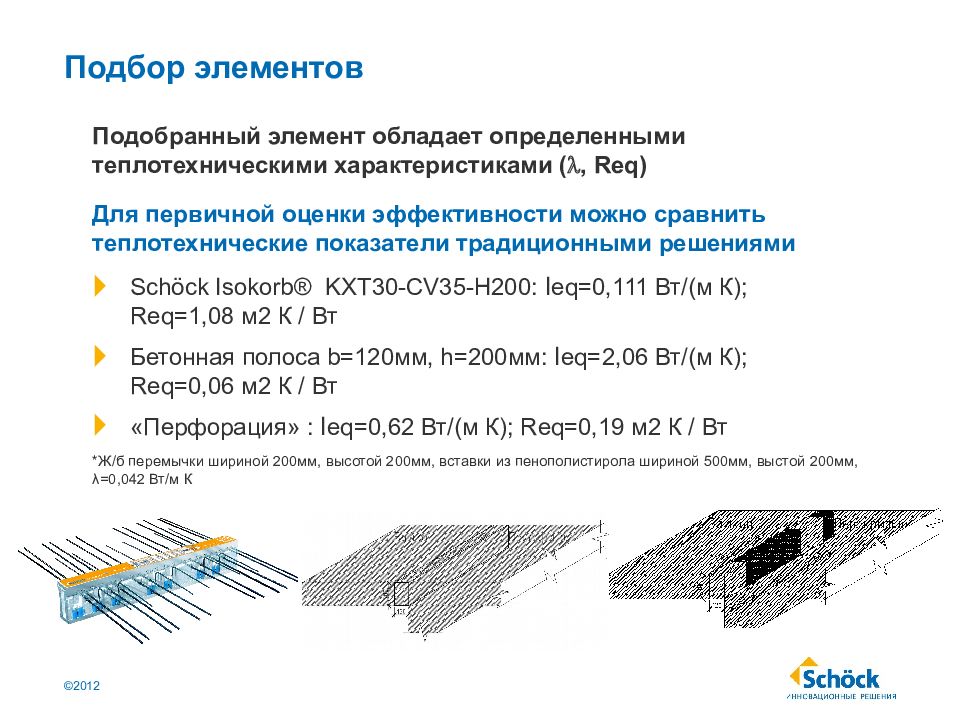

Подобранный элемент обладает определенными теплотехническими характеристиками ( l, Req ) Для первичной оценки эффективности можно сравнить теплотехнические показатели традиционными решениями Schöck Isokorb ® KXT30-CV35-H200: l eq =0,111 Вт/(м К) ; Req =1,08 м2 К / Вт Бетонная полоса b=120 мм, h= 200мм: l eq = 2,06 Вт/(м К) ; Req = 0,06 м2 К / Вт «Перфорация» : l eq = 0,62 Вт/(м К) ; Req = 0,19 м2 К / Вт * Ж/б перемычки шириной 200мм, высотой 200мм, вставки из пенополистирола шириной 500мм, выстой 200мм, λ=0,042 Вт/м К

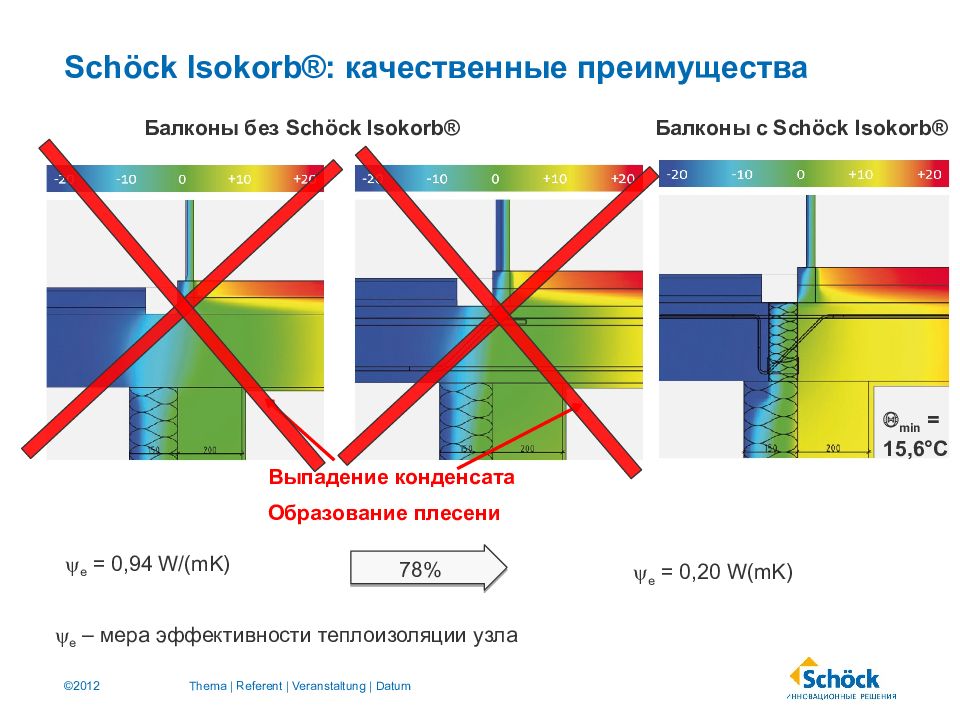

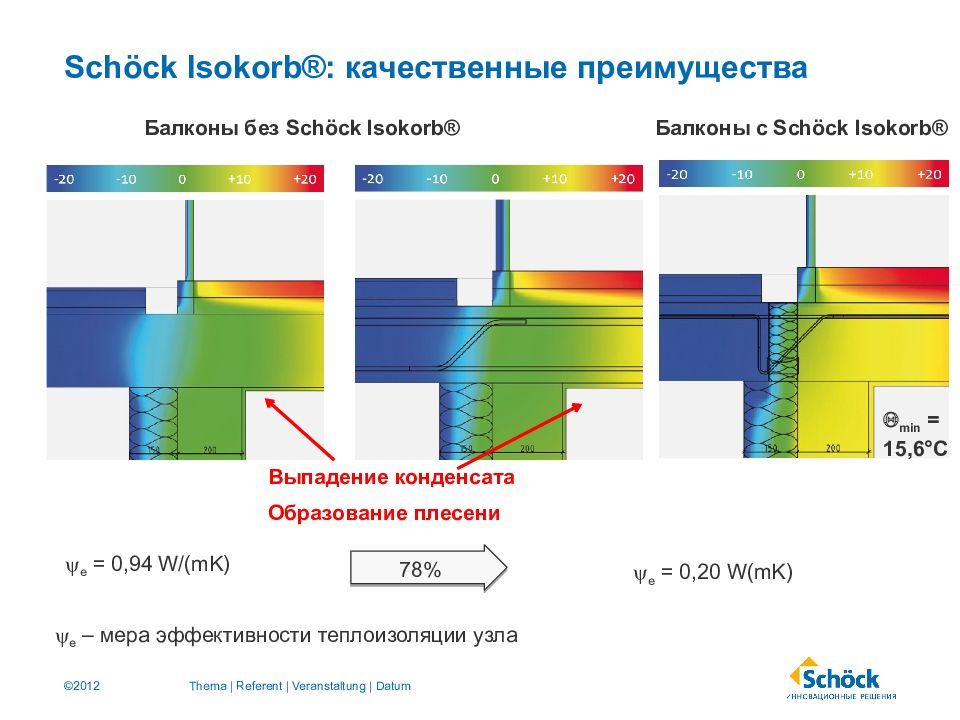

Q min = 15,6°C S chöck Isokorb® : качественные преимущества Thema | Referent | Veranstaltung | Datum Выпадение конденсата Образование плесени Балконы без Schöck Isokorb® Балконы с Schöck Isokorb® y e – мера эффективности теплоизоляции узла y e = 0,94 W/(mK) 78% y e = 0,20 W(mK)
Q min = 15,6°C S chöck Isokorb® : качественные преимущества Thema | Referent | Veranstaltung | Datum Выпадение конденсата Образование плесени Балконы без Schöck Isokorb® Балконы с Schöck Isokorb® y e – мера эффективности теплоизоляции узла y e = 0,94 W/(mK) 78% y e = 0,20 W(mK)
Thema | Referent | Veranstaltung | Datum

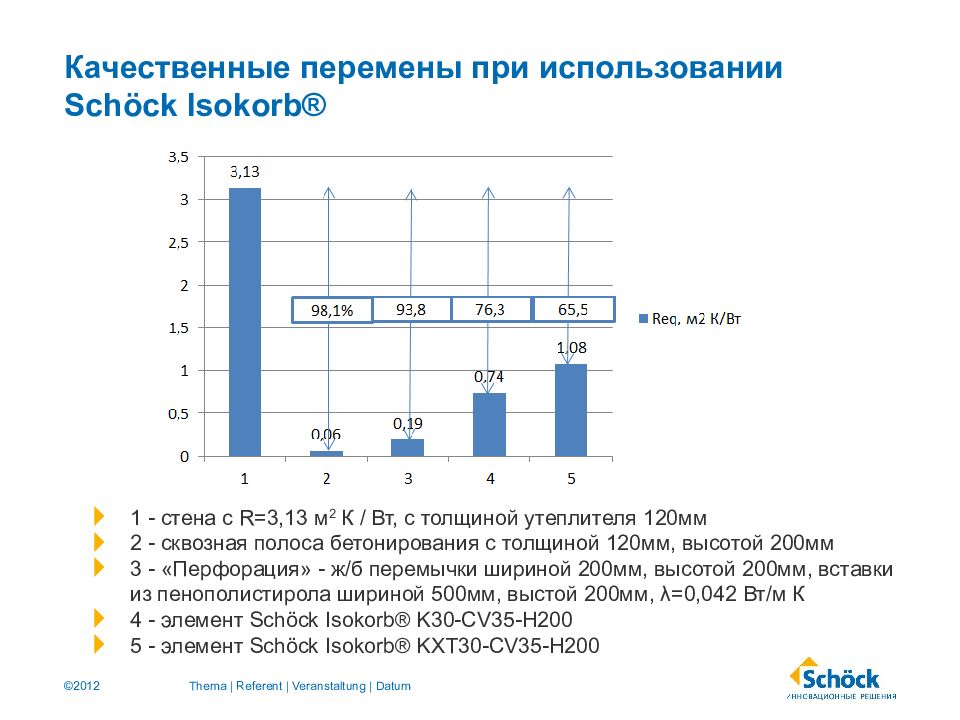

1 - стена с R=3,13 м 2 К / Вт, с толщиной утеплителя 120мм 2 - сквозная полоса бетонирования с толщиной 120мм, высотой 200мм 3 - «Перфорация» - ж/б перемычки шириной 200мм, высотой 200мм, вставки из пенополистирола шириной 500мм, выстой 200мм, λ=0,042 Вт/м К 4 - элемент Schöck Isokorb® K30-CV35-H200 5 - элемент Schöck Isokorb® KXT30-CV35-H200 Thema | Referent | Veranstaltung | Datum

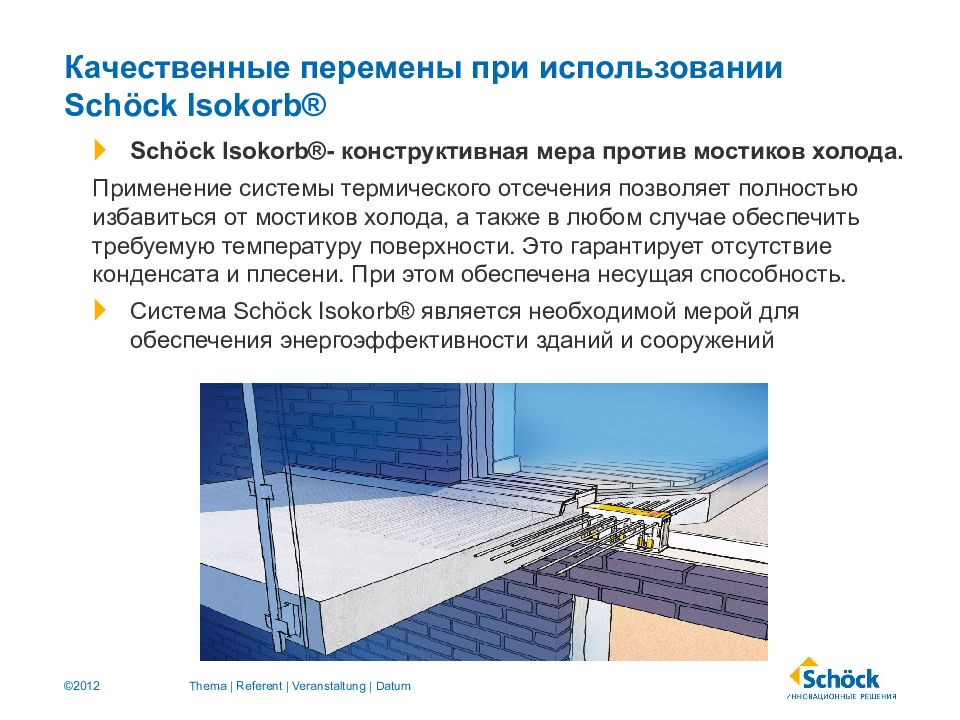

Thema | Referent | Veranstaltung | Datum Schöck Isokorb ®- конструктивная мера против мостиков холода. Применение системы термического отсечения позволяет полностью избавиться от мостиков холода, а также в любом случае обеспечить требуемую температуру поверхности. Это гарантирует отсутствие конденсата и плесени. При этом обеспечена несущая способность. Система Schöck Isokorb ® является необходимой мерой для обеспечения энергоэффективности зданий и сооружений
Schöck Isokorb® для соединения железобетонных конструкций Thema | Referent | Veranstaltung | Datum

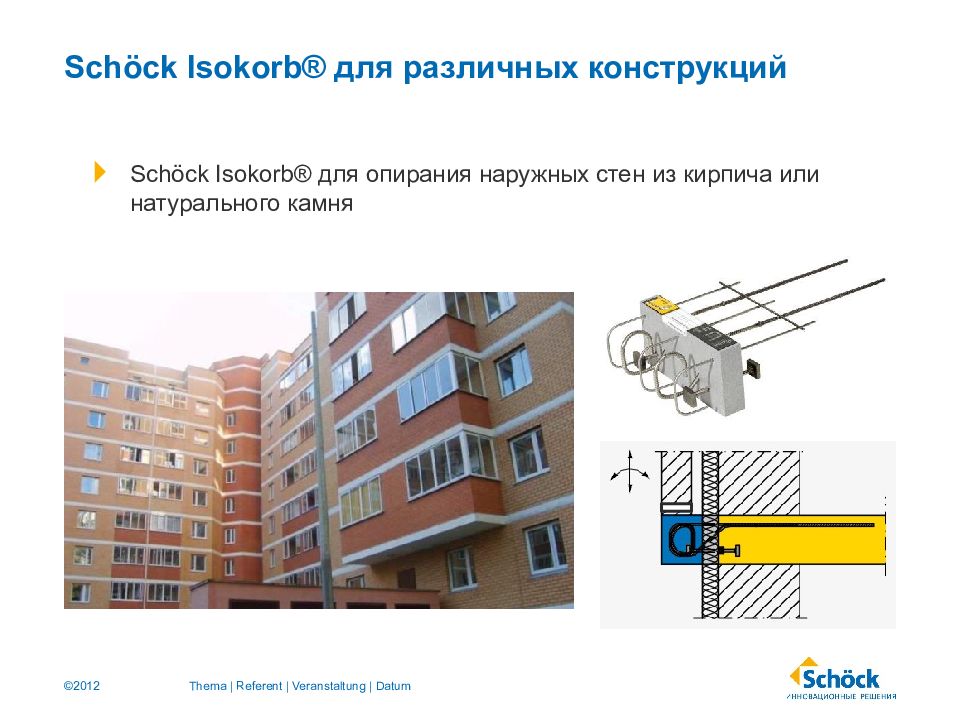

Schöck Isokorb® для опирания наружных стен из кирпича или натурального камня Thema | Referent | Veranstaltung | Datum

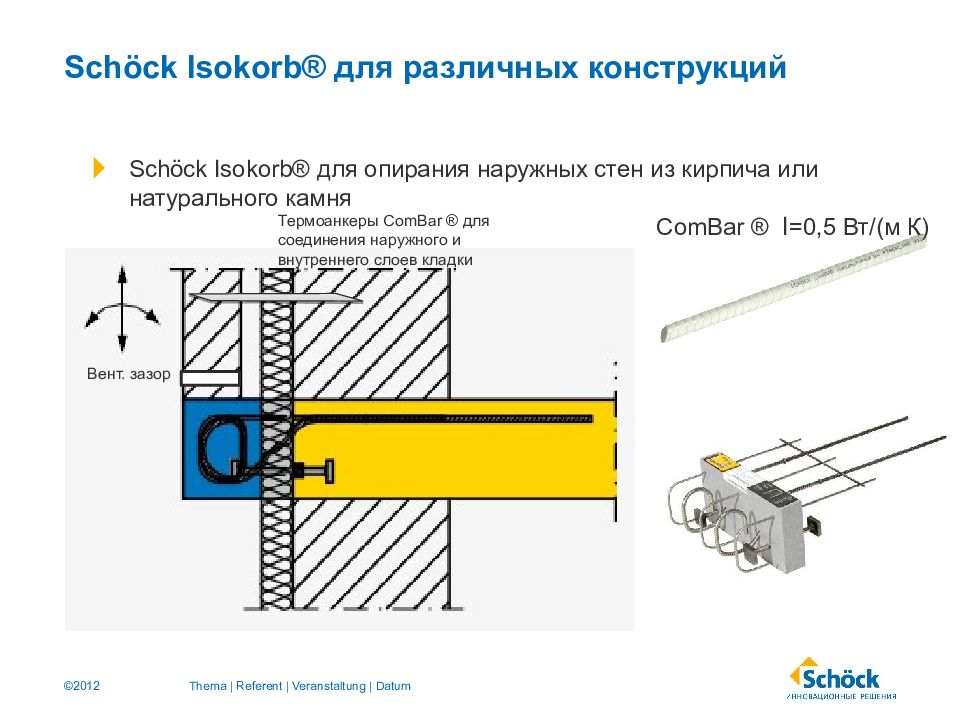

Schöck Isokorb® для опирания наружных стен из кирпича или натурального камня Thema | Referent | Veranstaltung | Datum Вент. зазор Термоанкеры ComBar ® для соединения наружного и внутреннего слоев кладки ComBar ® l =0, 5 Вт/(м К)
Schöck Isokorb® для соединения стальных и железобетонных конструкций Thema | Referent | Veranstaltung | Datum

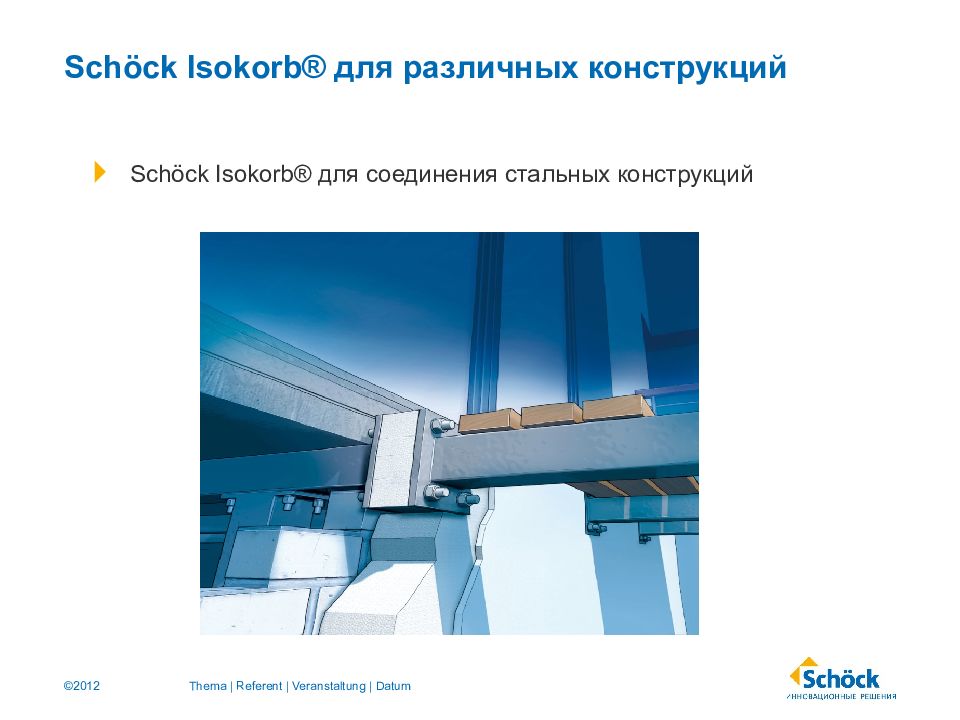

Schöck Isokorb® для соединения стальных конструкций Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

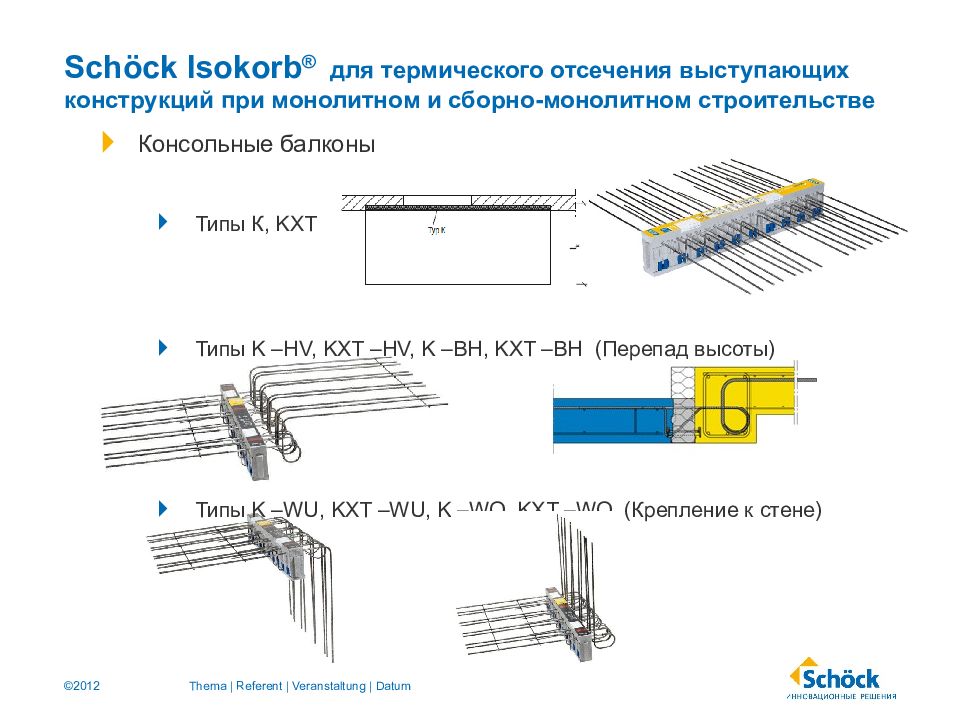

Thema | Referent | Veranstaltung | Datum Schöck Isokorb ® для термического отсечения выступающих конструкций при монолитном и сборно-монолитном строительстве Консольные балконы Типы К, KXT Типы K –HV, KXT –HV, K – BH, KXT –BH (Перепад высоты) Типы K – WU, KXT –WU, K – WO, KXT –WO (Крепление к стене)
Балконы на опорах и лоджии Типы Q, QXT, QP, QPXT Thema | Referent | Veranstaltung | Datum

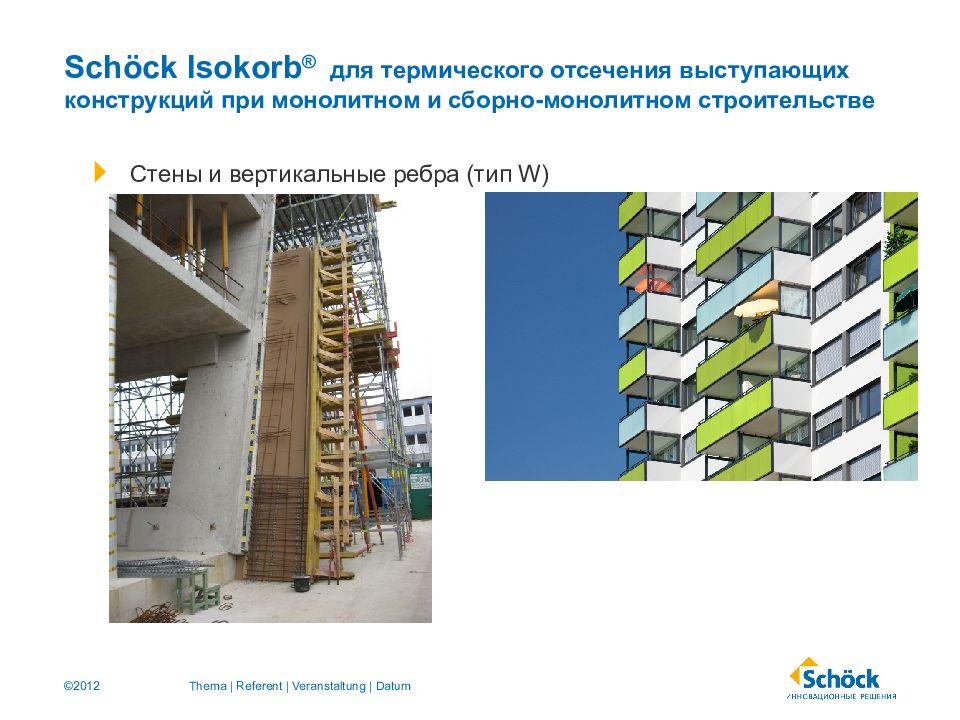

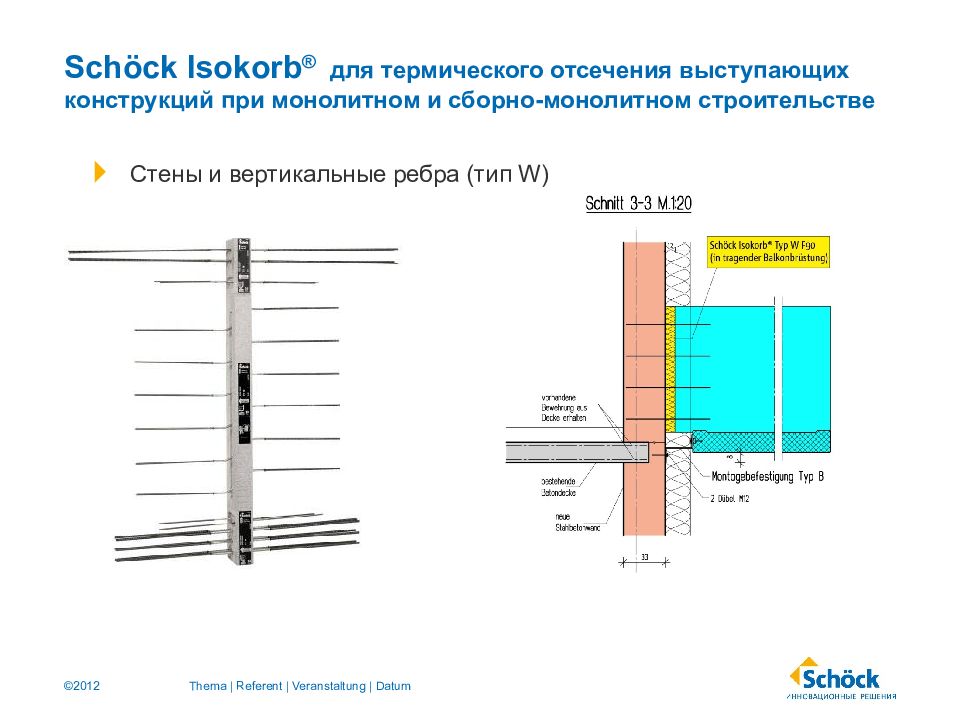

Стены и вертикальные ребра (тип W) Thema | Referent | Veranstaltung | Datum
Стены и вертикальные ребра (тип W) Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum Парапеты (Тип А) Стены (Тип W ) Балки (Тип S ) Опирание наружных стен из кирпича или натурального камня (Тип O, тип KXT-Special )

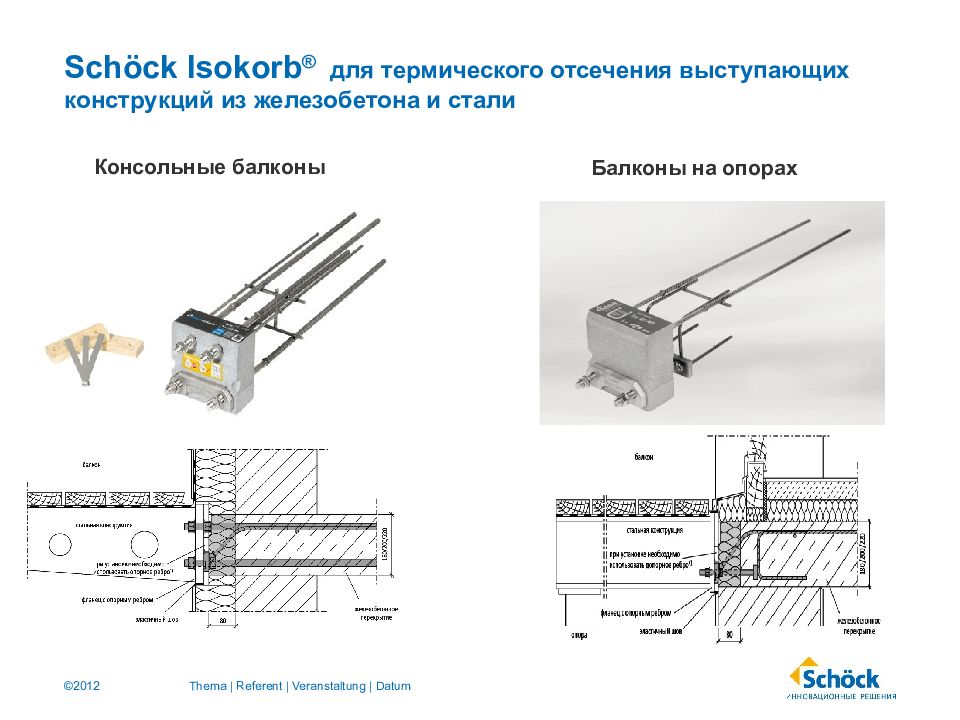

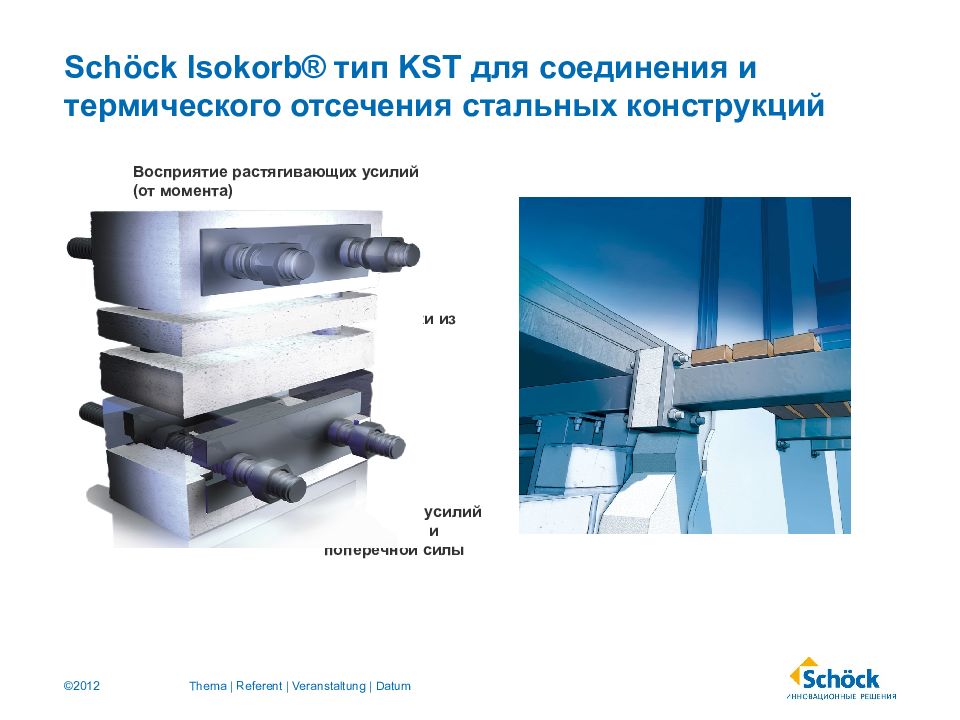

Thema | Referent | Veranstaltung | Datum Балконы на опорах Консольные балконы
Thema | Referent | Veranstaltung | Datum Восприятие растягивающих усилий (от момента) Теплоизоляционные вставки из BASF Neopor Восприятие сжимающих усилий (от момента) и поперечной силы
Узел может воспринимать практически любые нагрузки. Thema | Referent | Veranstaltung | Datum Модуль KST-ZST 16 Консольные балки

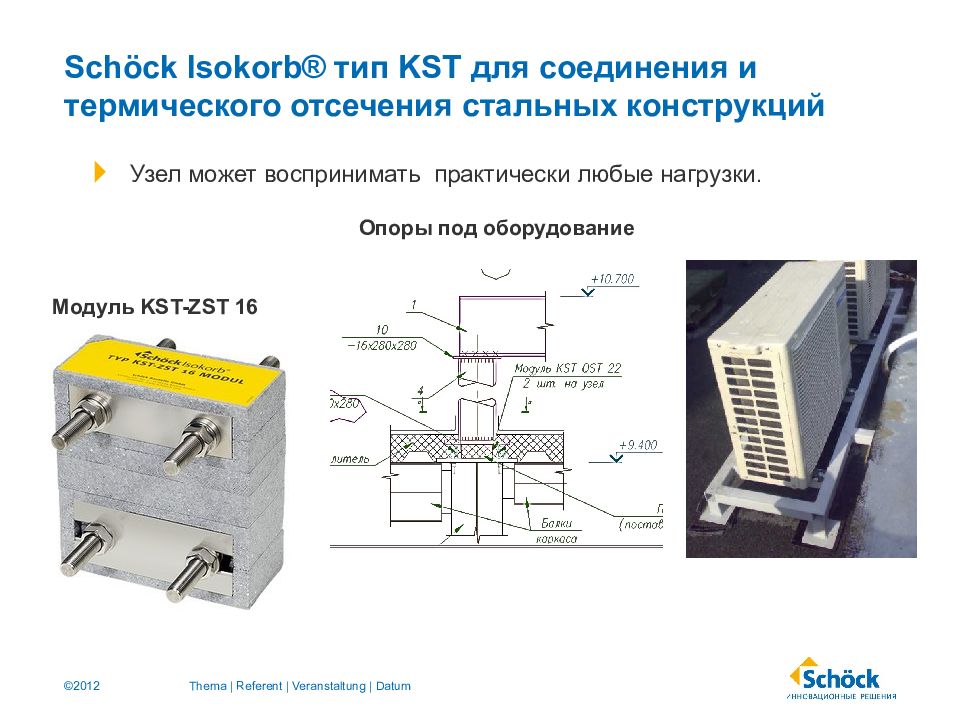

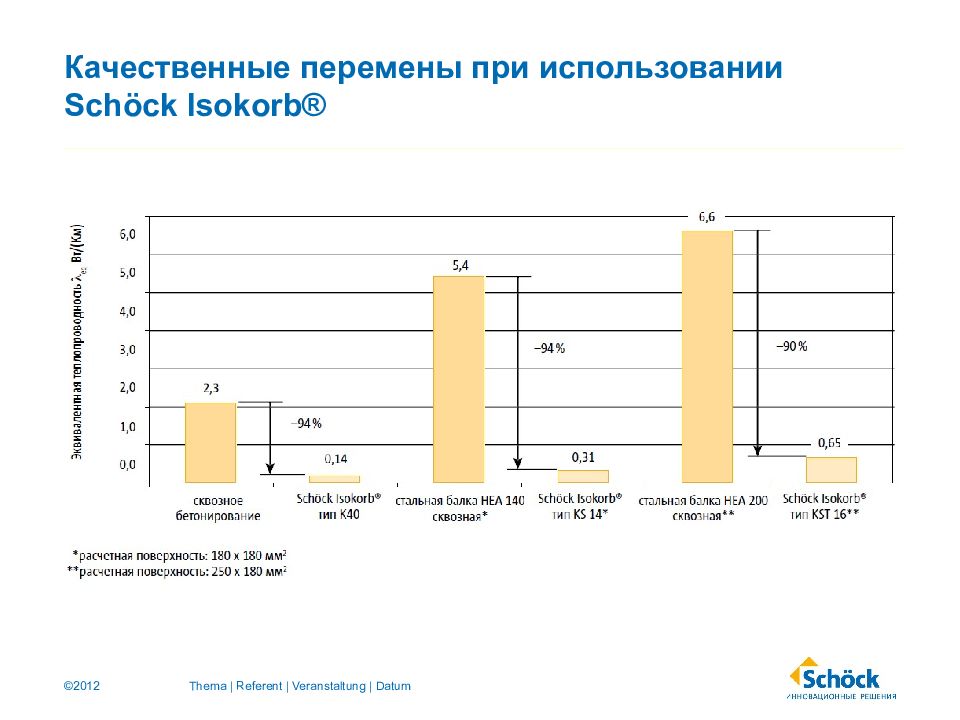

Узел может воспринимать практически любые нагрузки. Thema | Referent | Veranstaltung | Datum Модуль KST-ZST 16 Опоры под оборудование
Увеличение несущей способности достигается благодаря увеличению количества модулей Thema | Referent | Veranstaltung | Datum Модуль KST-QST 16 Балки на опорах

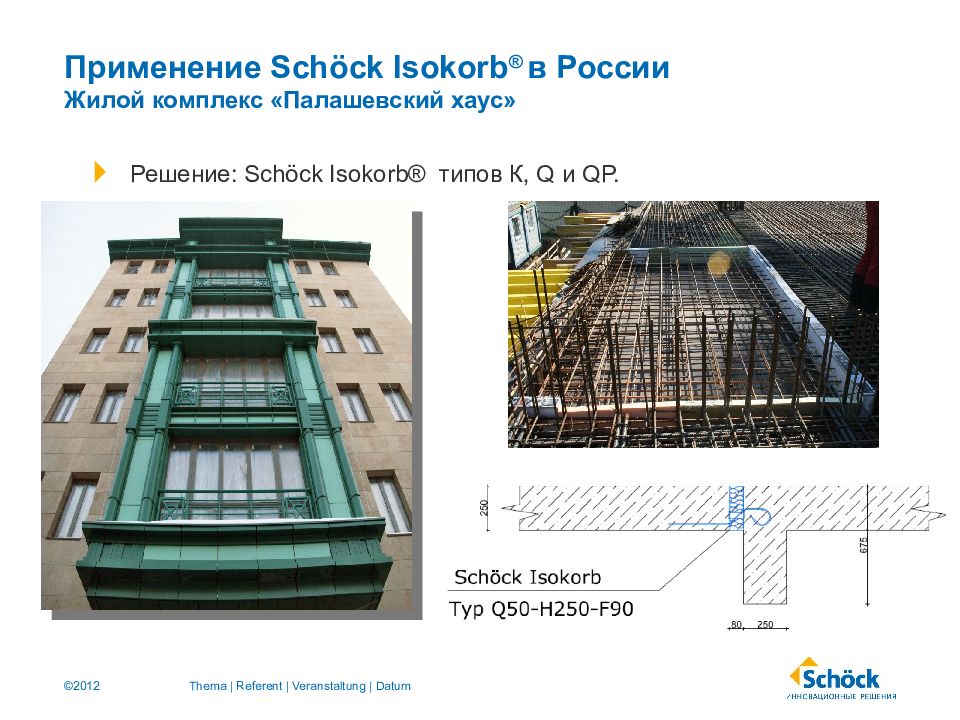

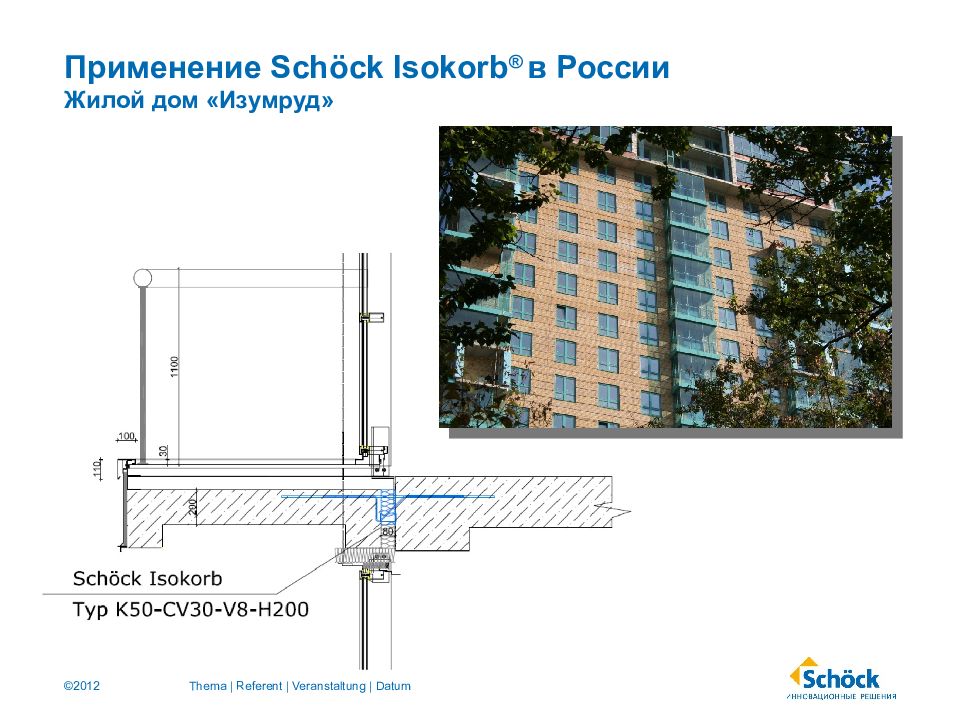

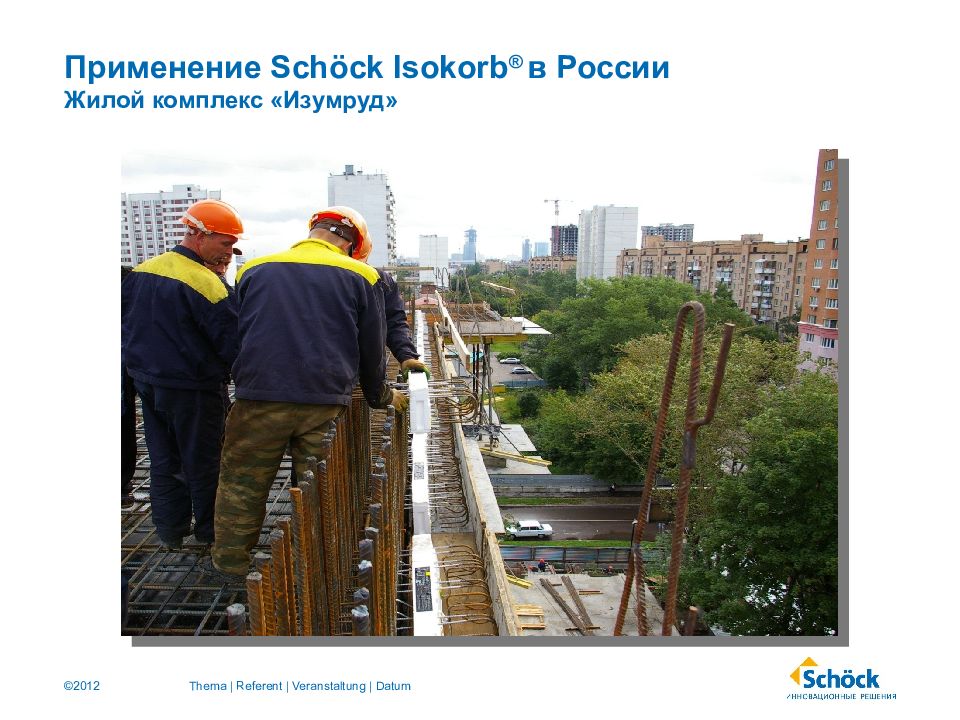

Решение: Sch ö ck Isokorb ® типов К, Q и QP. Thema | Referent | Veranstaltung | Datum

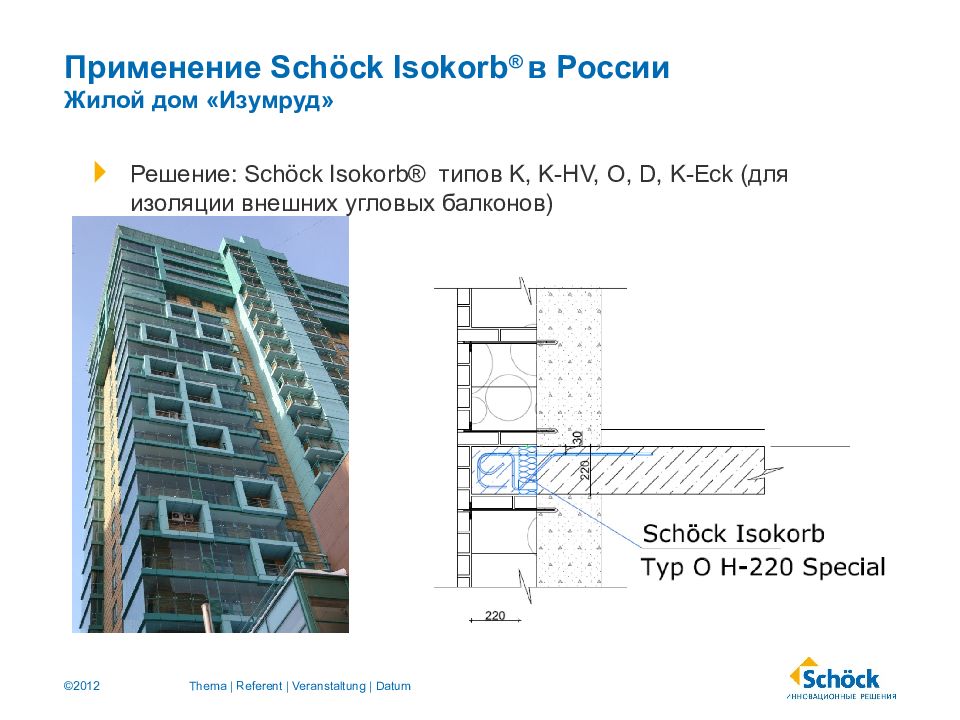

Решение : Schöck Isokorb ® типов K, K-HV, O, D, K - Eck ( для изоляции внешних угловых балконов ) Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

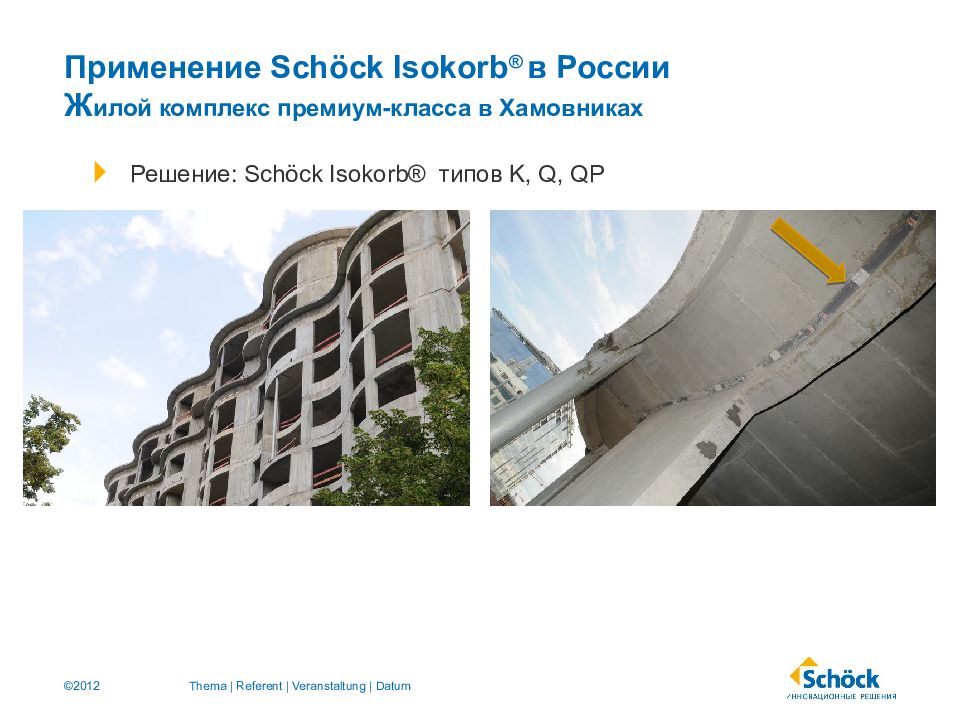

Thema | Referent | Veranstaltung | Datum Решение: Schöck Isokorb® типов K, Q, QP

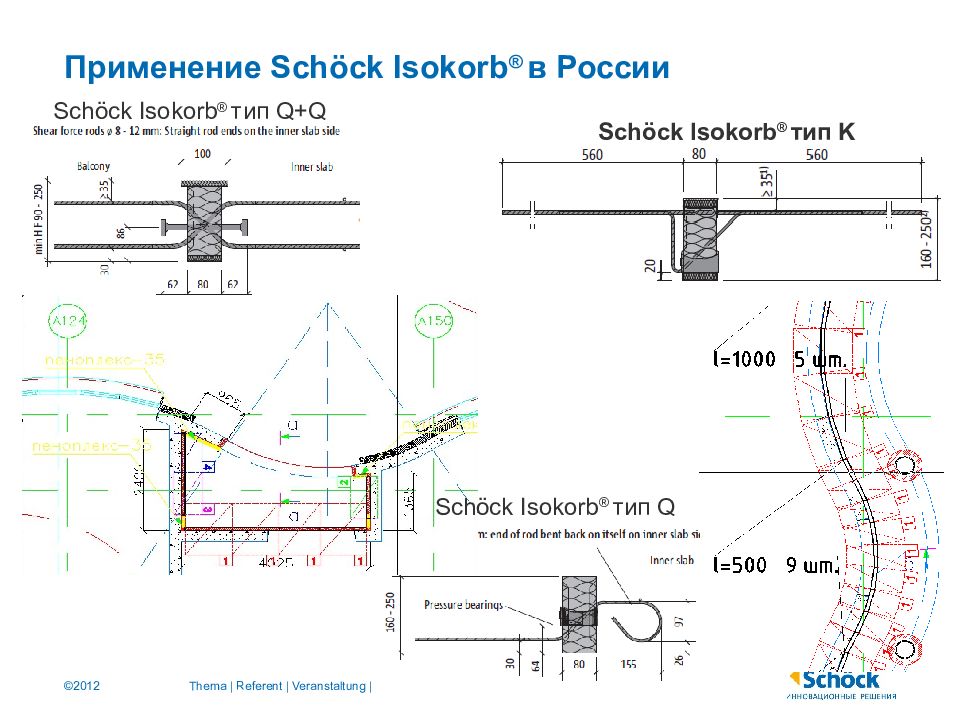

Thema | Referent | Veranstaltung | Datum Schöck Isokorb ® тип Q+Q Schöck Isokorb ® тип K Schöck Isokorb ® тип Q

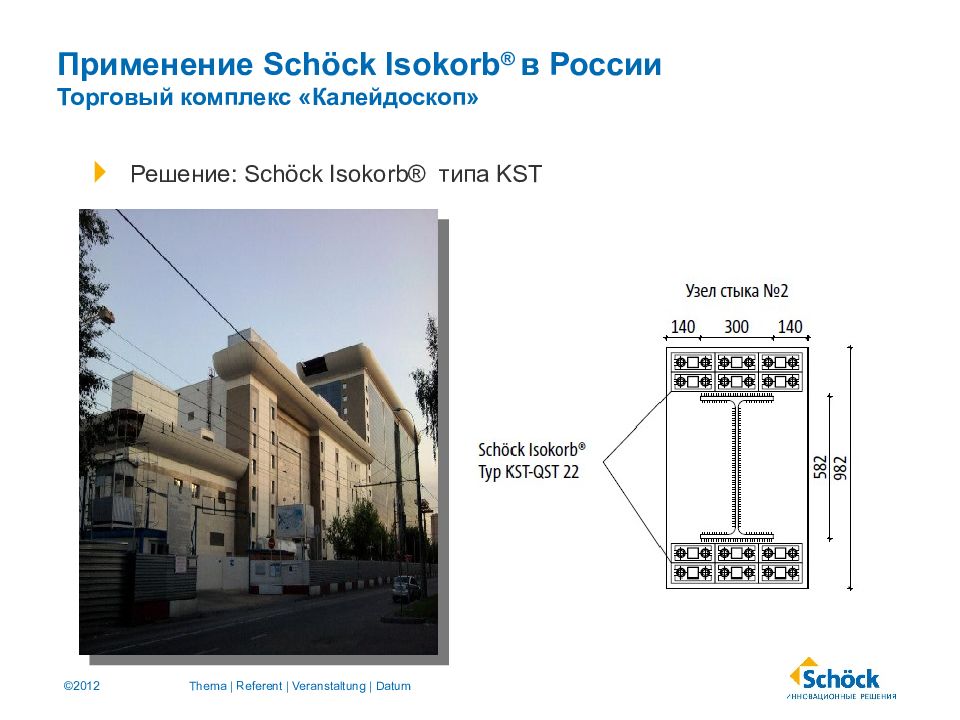

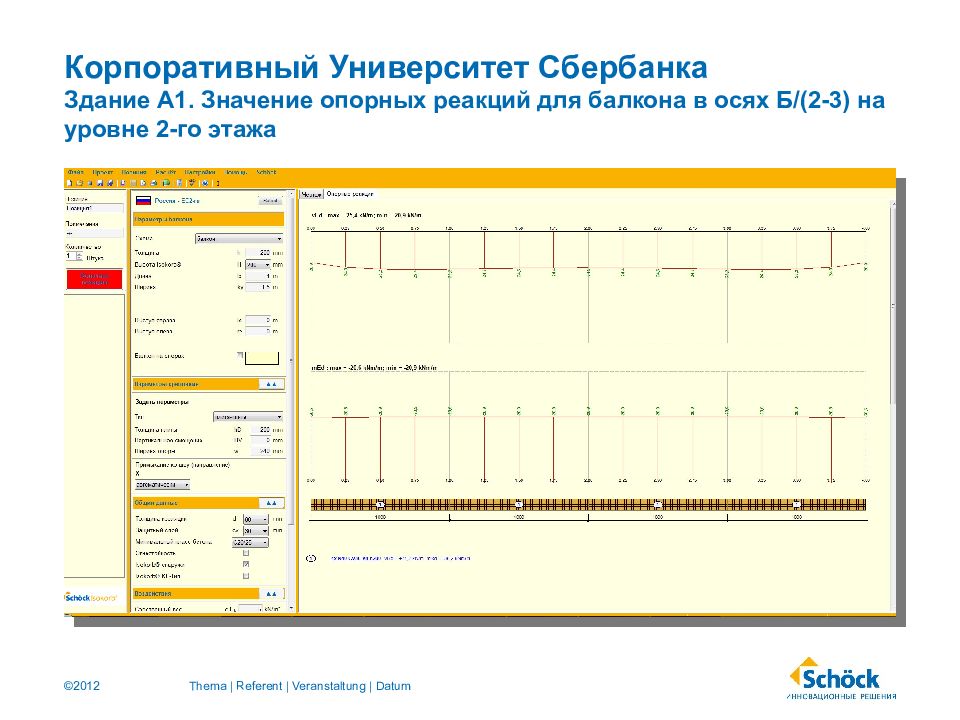

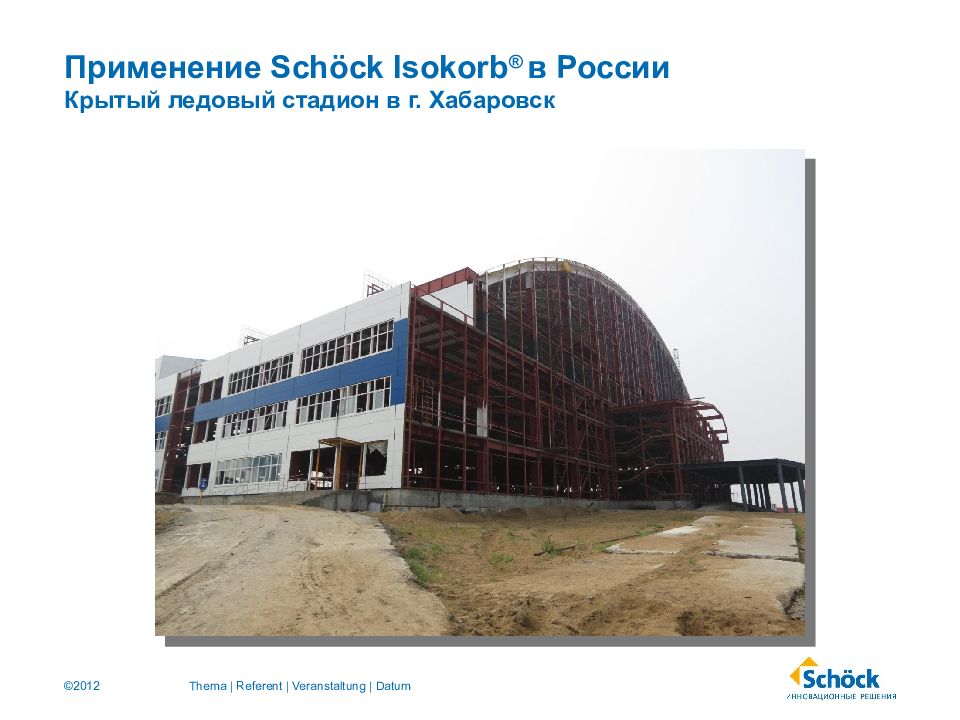

Решение: Schöck Isokorb® типа K ST Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

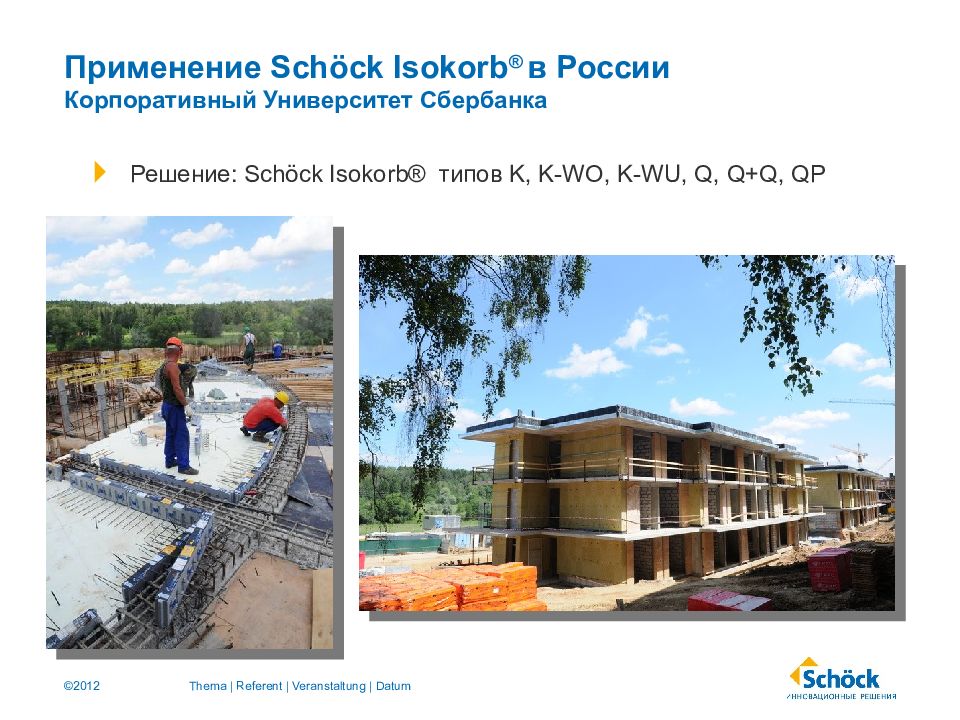

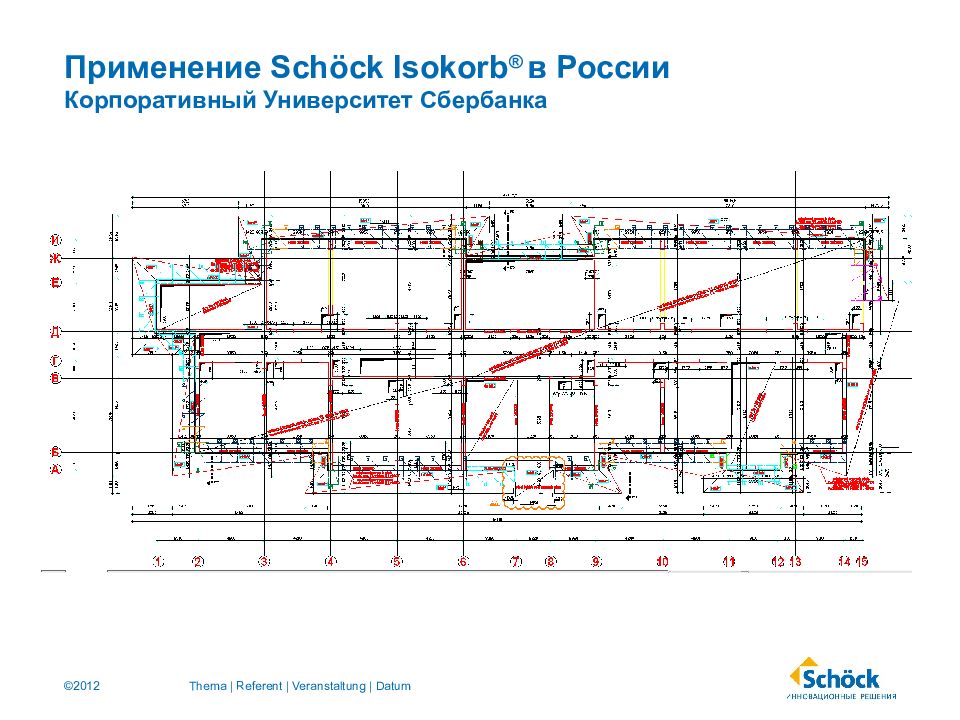

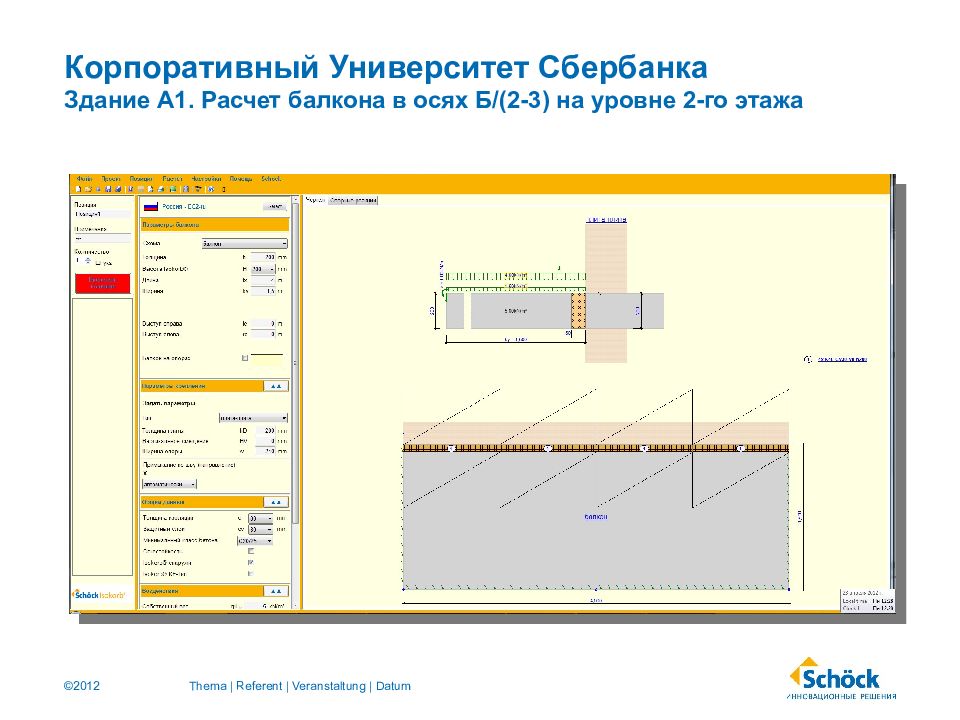

Решение: Schöck Isokorb® типов K, K-WO, K-WU, Q, Q+Q, QP Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

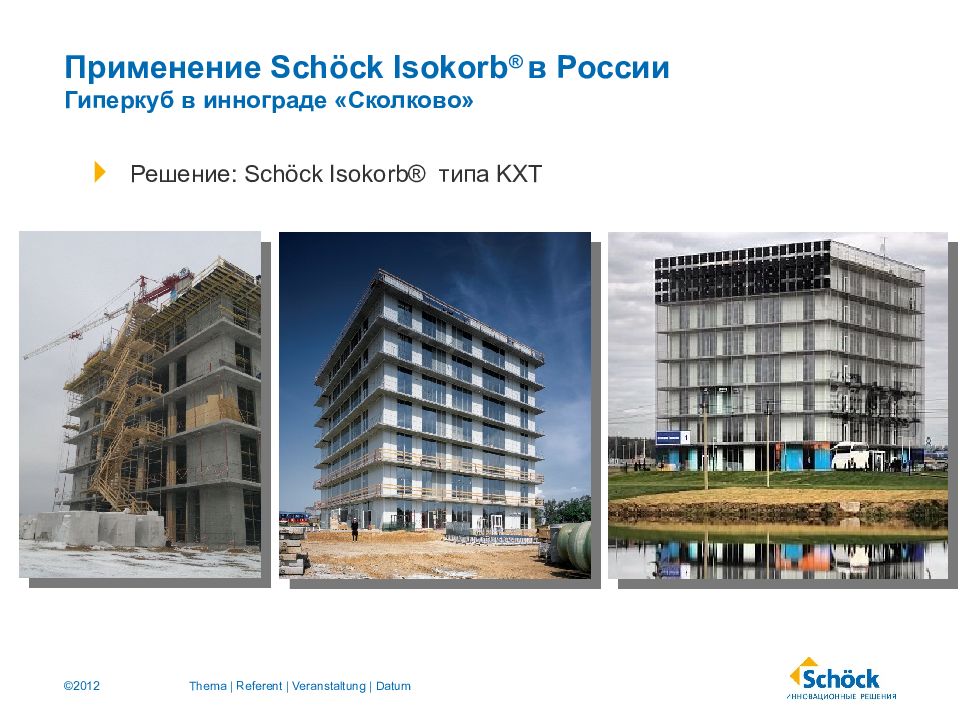

Решение: Schöck Isokorb® типа KXT Thema | Referent | Veranstaltung | Datum

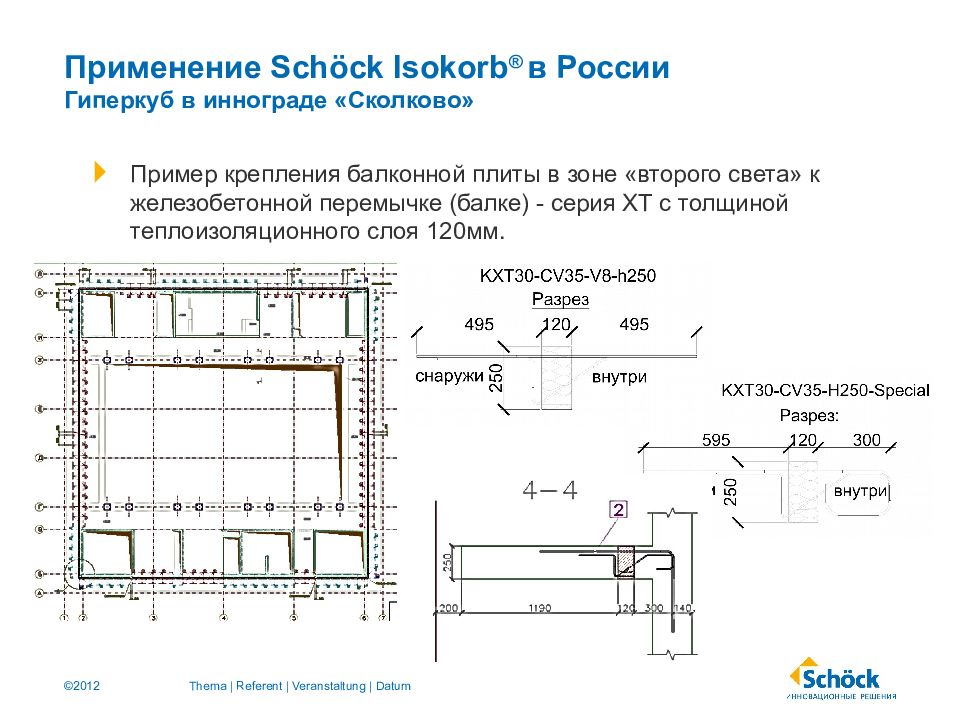

Пример крепления балконной плиты в зоне «второго света» к железобетонной перемычке (балке) - серия XT с толщиной теплоизоляционного слоя 120мм. Thema | Referent | Veranstaltung | Datum

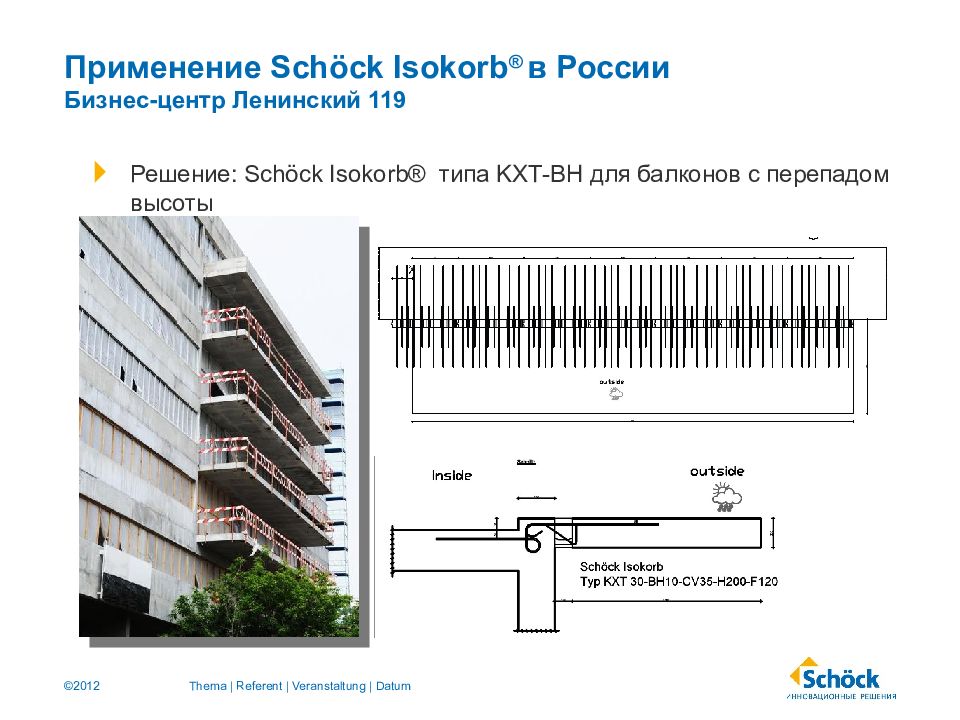

Решение: Schöck Isokorb® типа KXT-BH для балконов с перепадом высоты Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

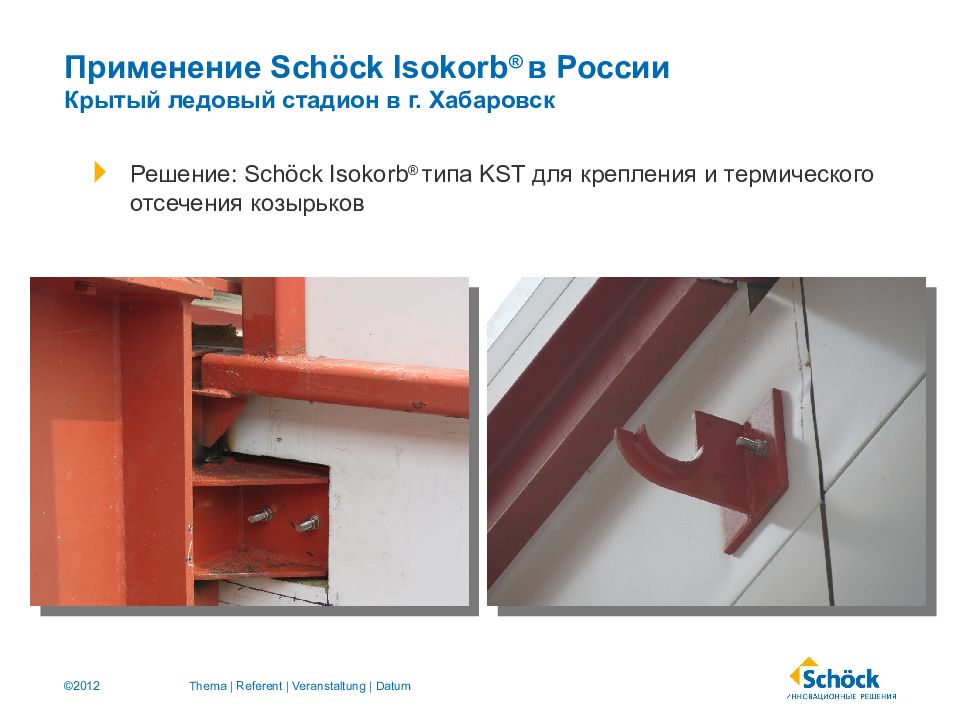

Решение: Schöck Isokorb ® типа KST для крепления и термического отсечения козырьков Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

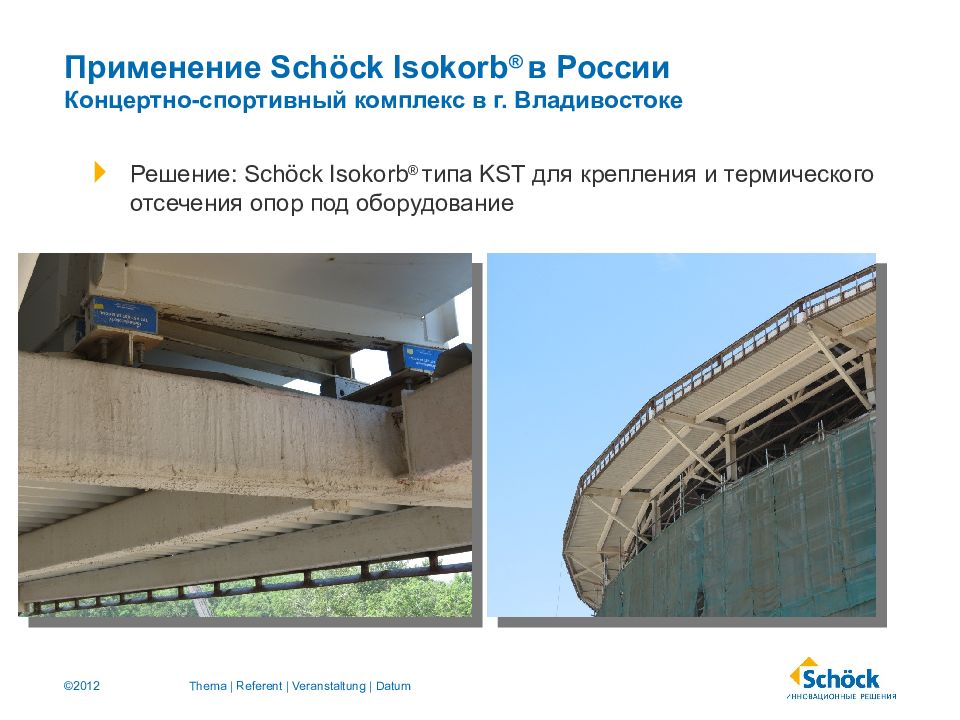

Решение: Schöck Isokorb ® типа KST для крепления и термического отсечения опор под оборудование Thema | Referent | Veranstaltung | Datum
Thema | Referent | Veranstaltung | Datum

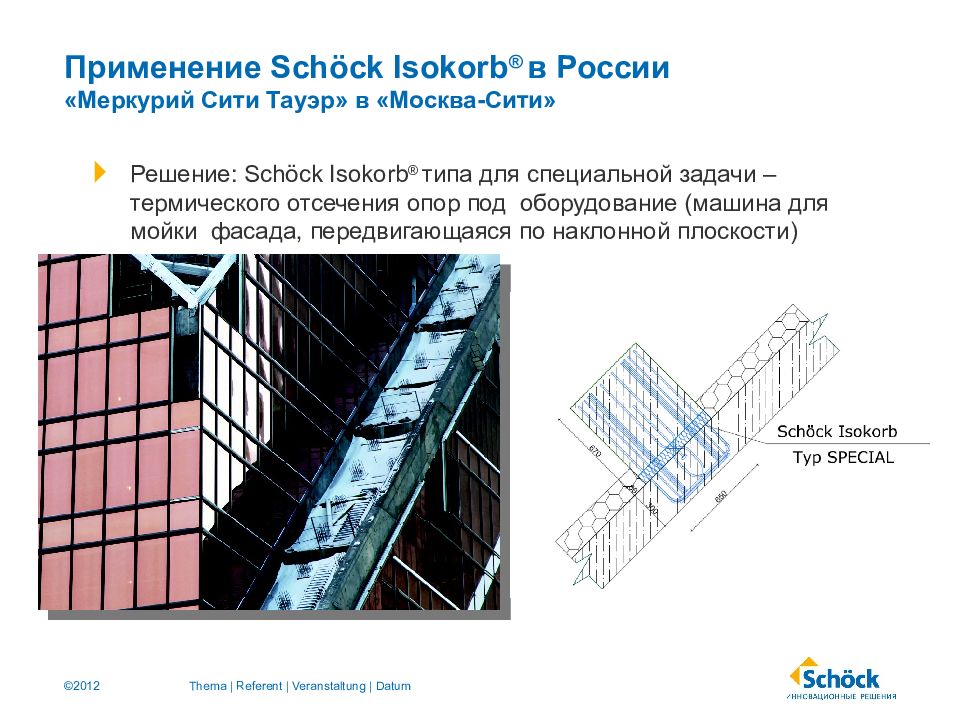

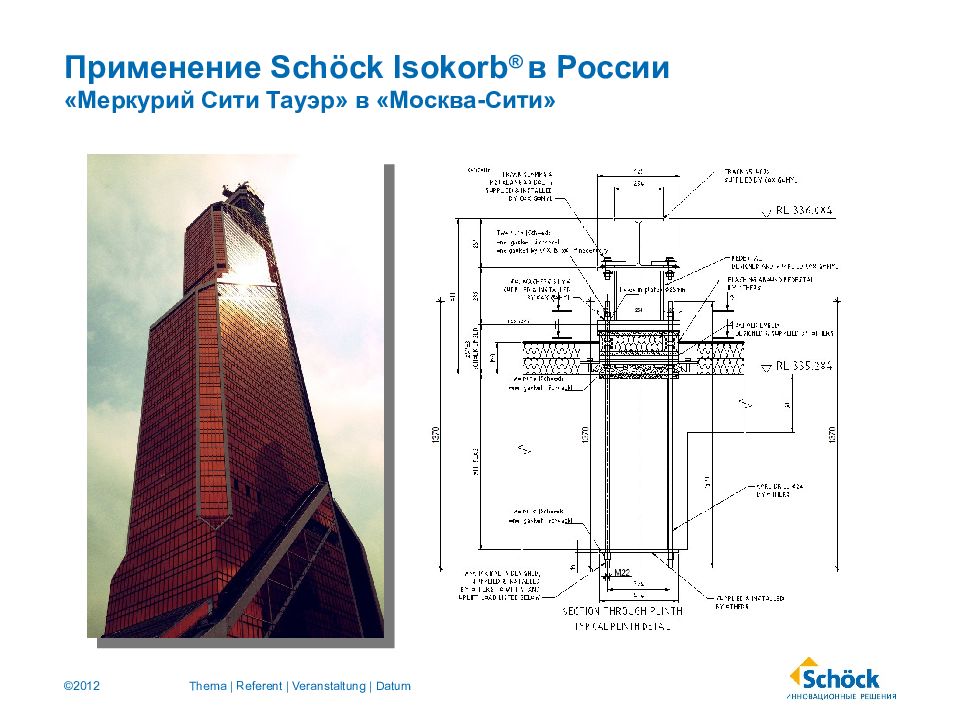

Решение: Schöck Isokorb ® типа для специальной задачи – термического отсечения опор под оборудование (машина для мойки фасада, передвигающаяся по наклонной плоскости) Thema | Referent | Veranstaltung | Datum

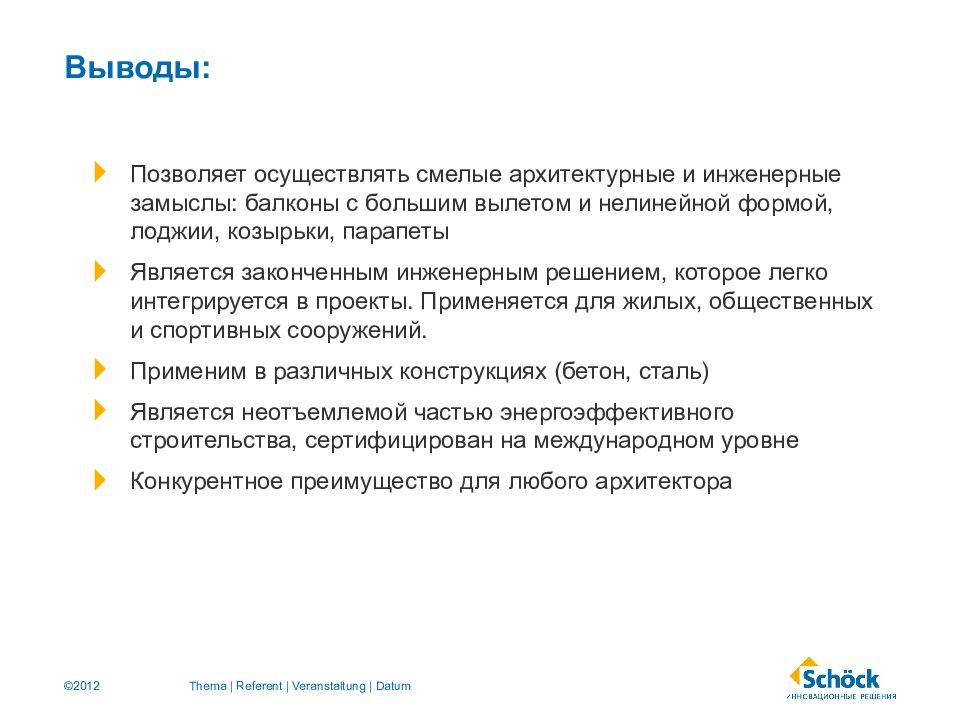

Позволяет осуществлять смелые архитектурные и инженерные замыслы: балконы с большим вылетом и нелинейной формой, лоджии, козырьки, парапеты Является законченным инженерным решением, которое легко интегрируется в проекты. Применяется для жилых, общественных и спортивных сооружений. Применим в различных конструкциях (бетон, сталь) Является неотъемлемой частью энергоэффективного строительства, сертифицирован на международном уровне Конкурентное преимущество для любого архитектора Thema | Referent | Veranstaltung | Datum
