Работу выполняем на миллиметровой бумаге, чертеж выполняем карандашом, все размеры выполняем с помощью сантиметровой ленты, точки соединяем при помощи линейки. Внимательно читаем инструкцию.

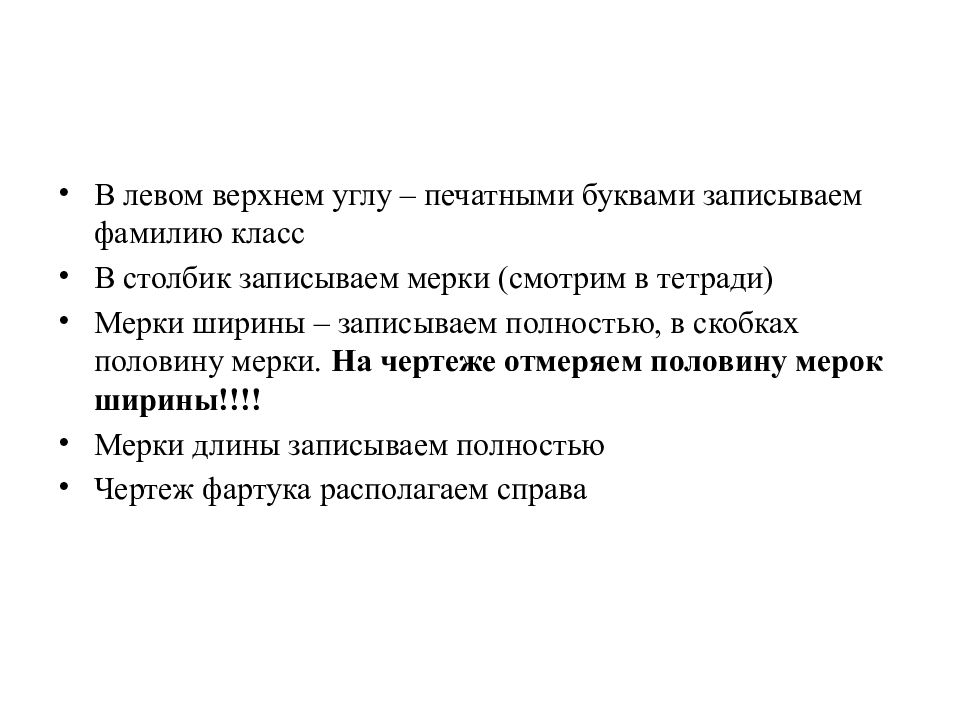

В левом верхнем углу – печатными буквами записываем фамилию класс В столбик записываем мерки (смотрим в тетради) Мерки ширины – записываем полностью, в скобках половину мерки. На чертеже отмеряем половину мерок ширины!!!! Мерки длины записываем полностью Чертеж фартука располагаем справа

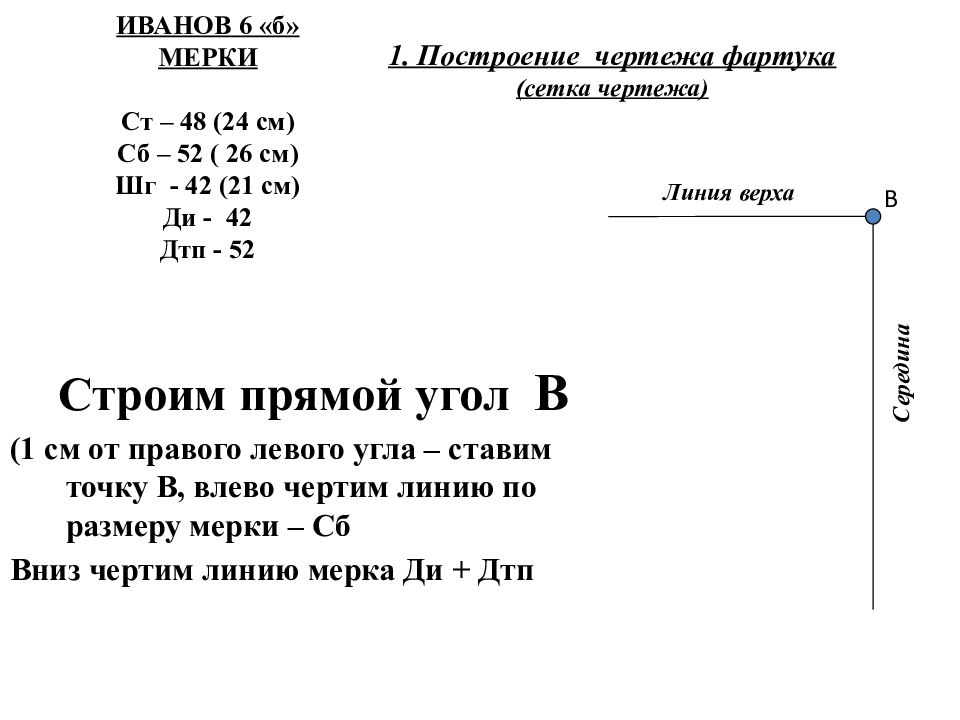

Строим прямой угол В (1 см от правого левого угла – ставим точку В, влево чертим линию по размеру мерки – Сб Вниз чертим линию мерка Ди + Дтп ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52 В Линия верха Середина

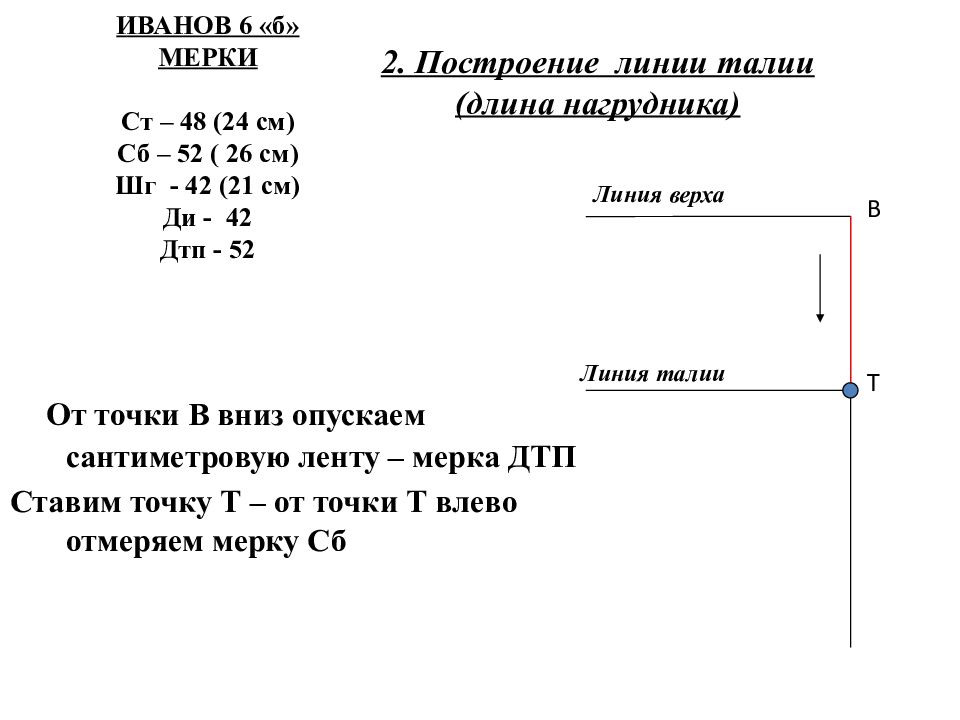

От точки В вниз опускаем сантиметровую ленту – мерка ДТП Ставим точку Т – от точки Т влево отмеряем мерку Сб В Т Линия талии Линия верха ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52

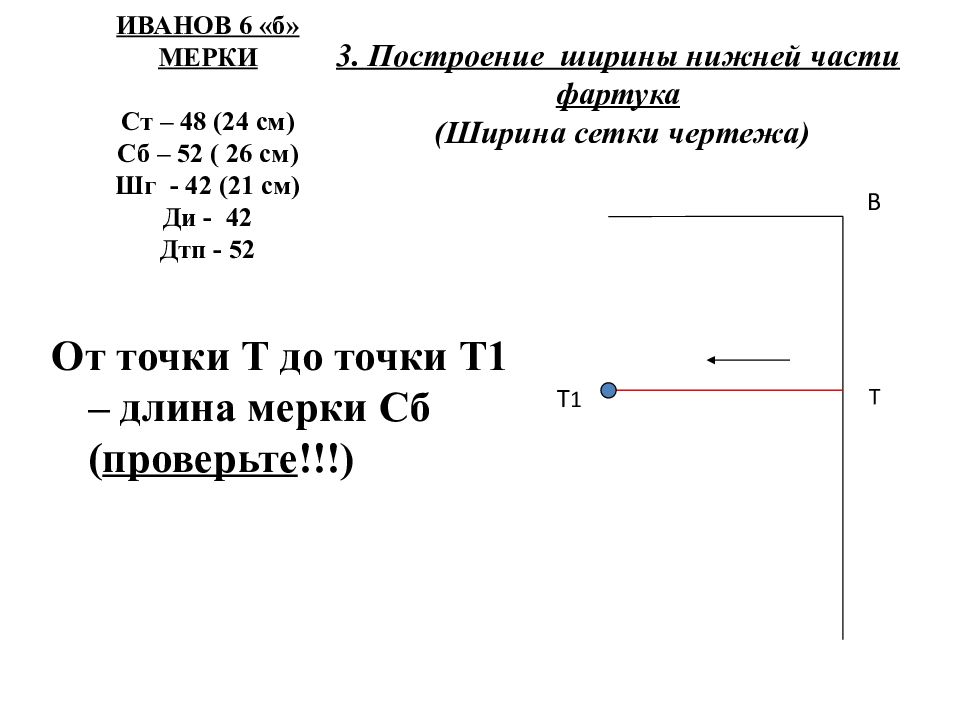

От точки Т до точки Т1 – длина мерки Сб ( проверьте !!!) Т В Т 1 ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52

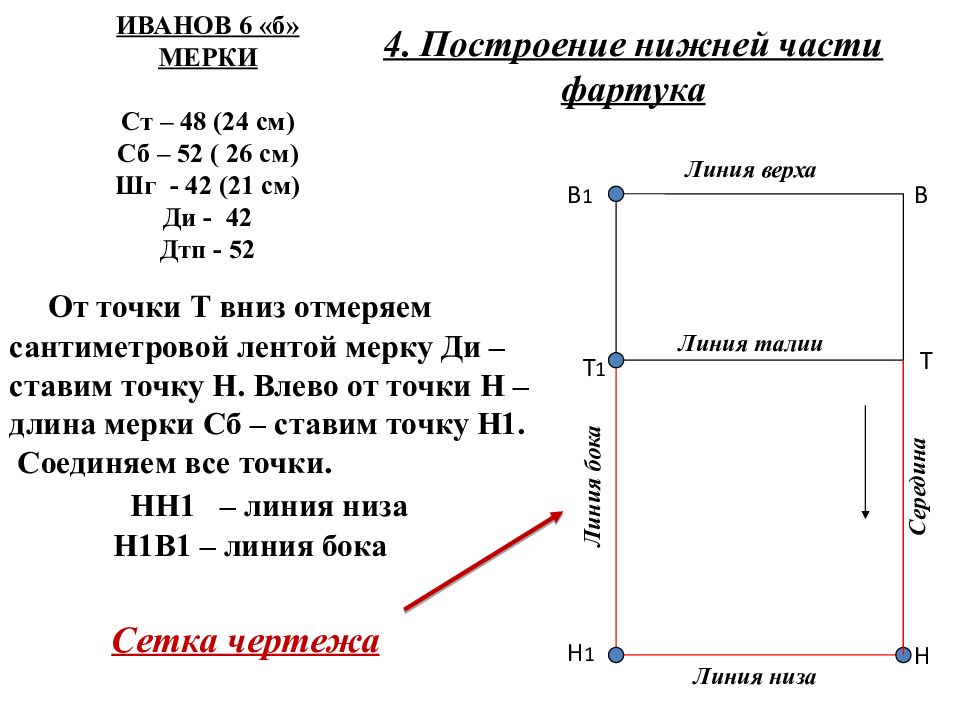

От точки Т вниз отмеряем сантиметровой лентой мерку Ди – ставим точку Н. Влево от точки Н – длина мерки Сб – ставим точку Н1. Соединяем все точки. НН1 – линия низа Н1В1 – линия бока Н Т В Н 1 Т 1 Линия низа Линия бока В 1 Линия верха Линия талии Середина Сетка чертежа ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52

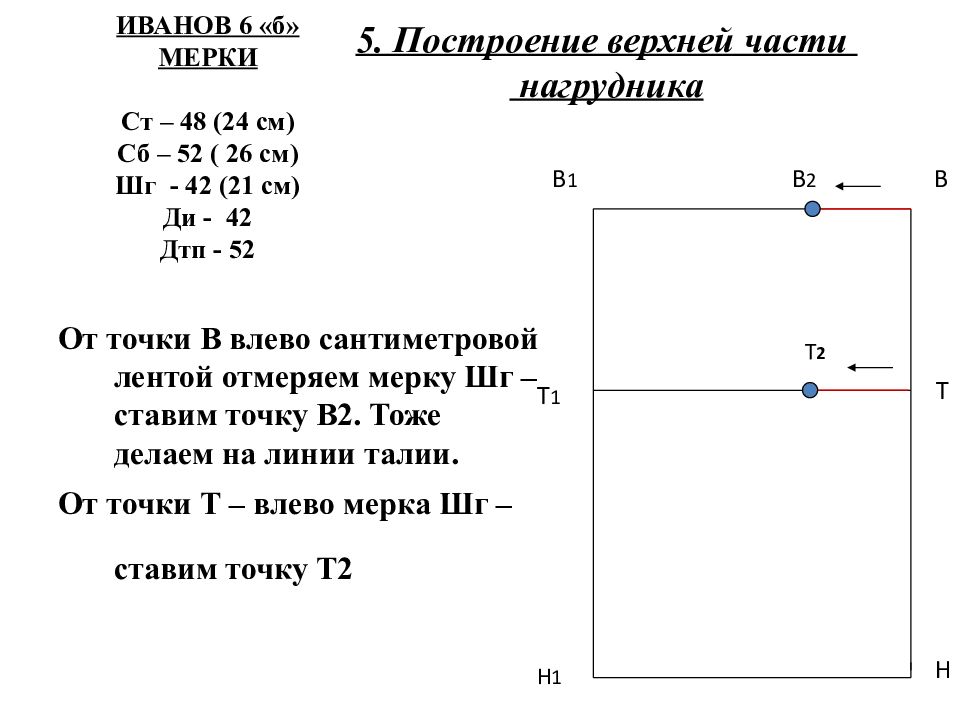

От точки В влево сантиметровой лентой отмеряем мерку Шг – ставим точку В2. Тоже делаем на линии талии. От точки Т – влево мерка Шг – ставим точку Т2 В 2 В Т Т 1 Н Н 1 В 1 Т 2 ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52

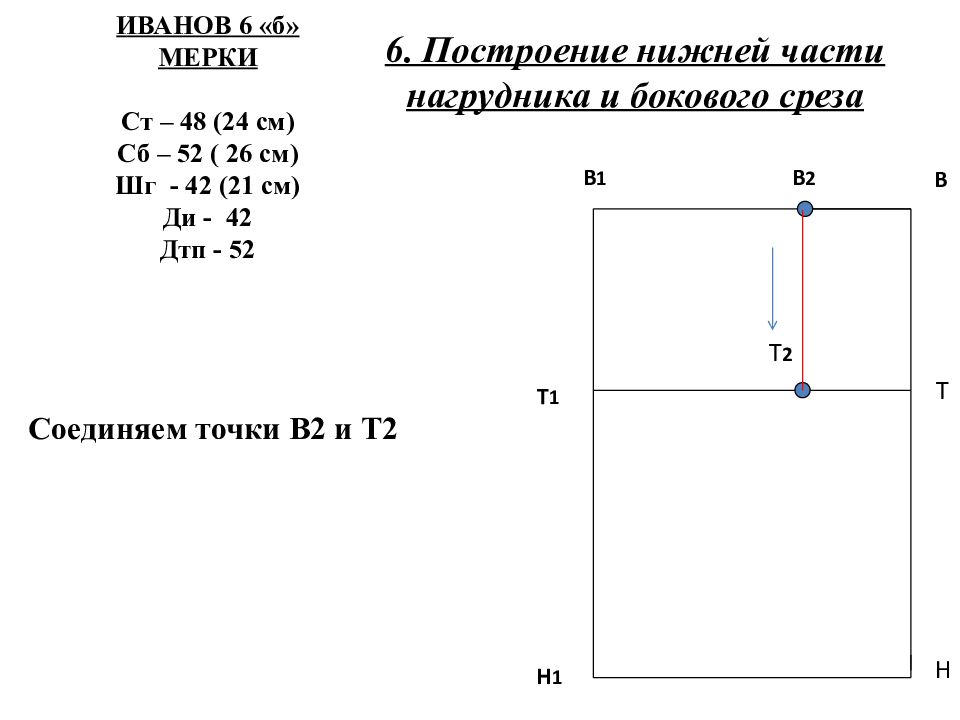

Соединяем точки В2 и Т2 В 2 В Т Т 1 Н Н 1 6. Построение нижней части нагрудника и бокового среза Т 2 В 1 ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52

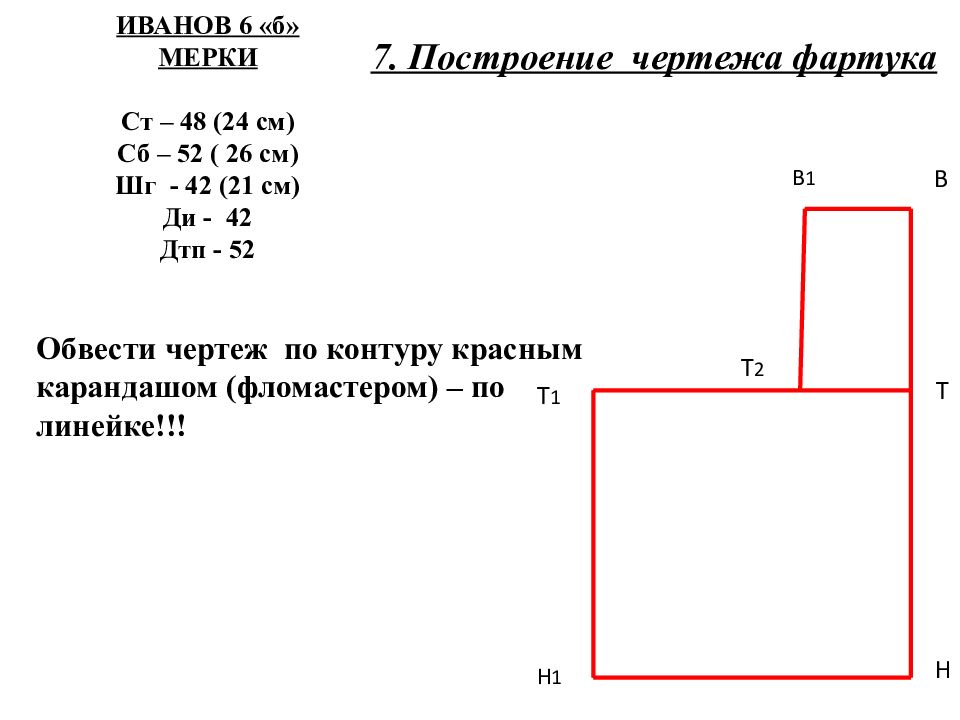

В 1 В Т Т 1 Н Н 1 7. Построение чертежа фартука Т 2 Обвести чертеж по контуру красным карандашом (фломастером) – по линейке!!! ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52
В 1 В Т Т 1 Н Н 1 8. Построение чертежа фартука Т 2 Ширина пояса : Слева от чертежа фартука сверху ставим точку П. От точки П вправо – 5см – ставим точку П1. Полную мерку Ст умножаем на 2. Вниз от точек П и П1 – сантиметровой лентой откладываем длину. Ставим точки П2 и П3 ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52 П П1 П2 П3

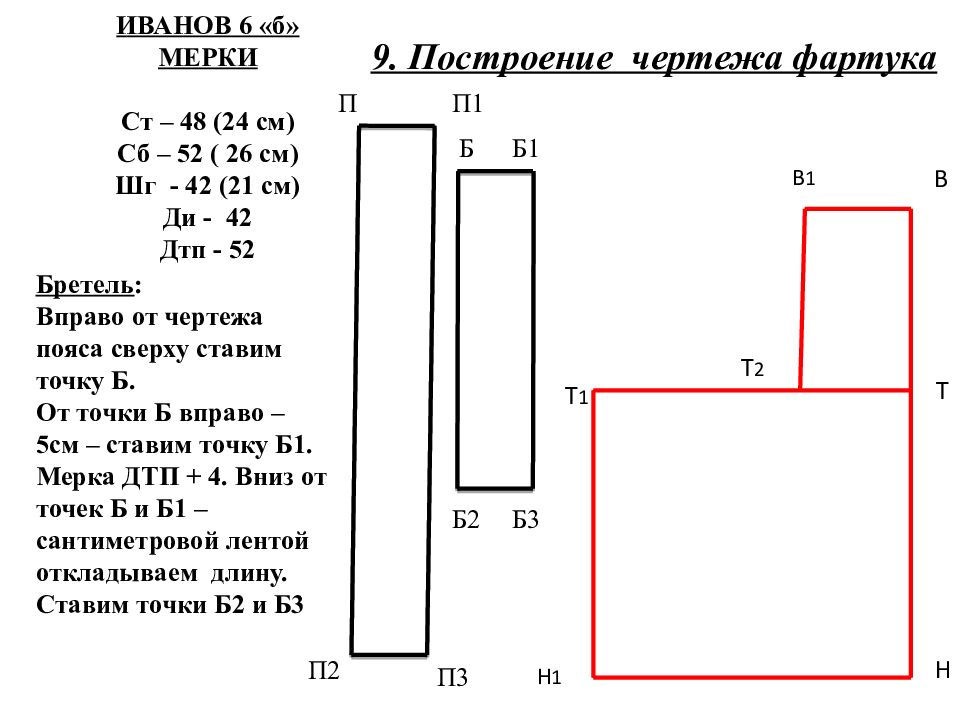

В 1 В Т Т 1 Н Н 1 9. Построение чертежа фартука Т 2 Бретель : Вправо от чертежа пояса сверху ставим точку Б. От точки Б вправо – 5см – ставим точку Б1. Мерка ДТП + 4. Вниз от точек Б и Б1 – сантиметровой лентой откладываем длину. Ставим точки Б2 и Б3 ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52 П П1 П3 П2 Б Б1 Б2 Б3

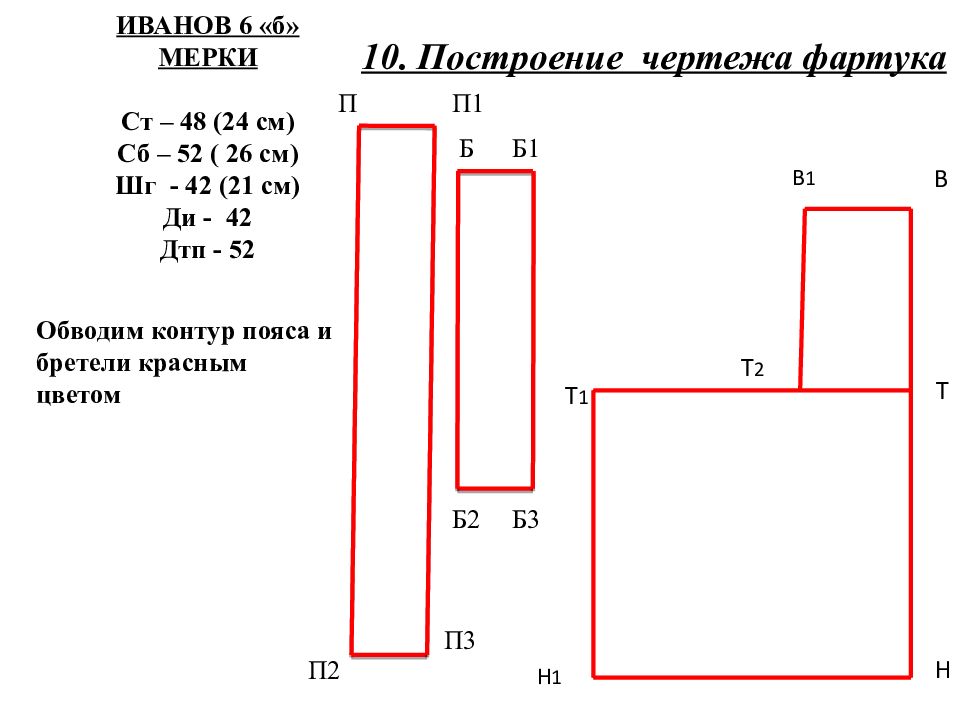

В 1 В Т Т 1 Н Н 1 10. Построение чертежа фартука Т 2 Обводим контур пояса и бретели красным цветом ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52 П П1 П3 П2 Б Б1 Б2 Б3

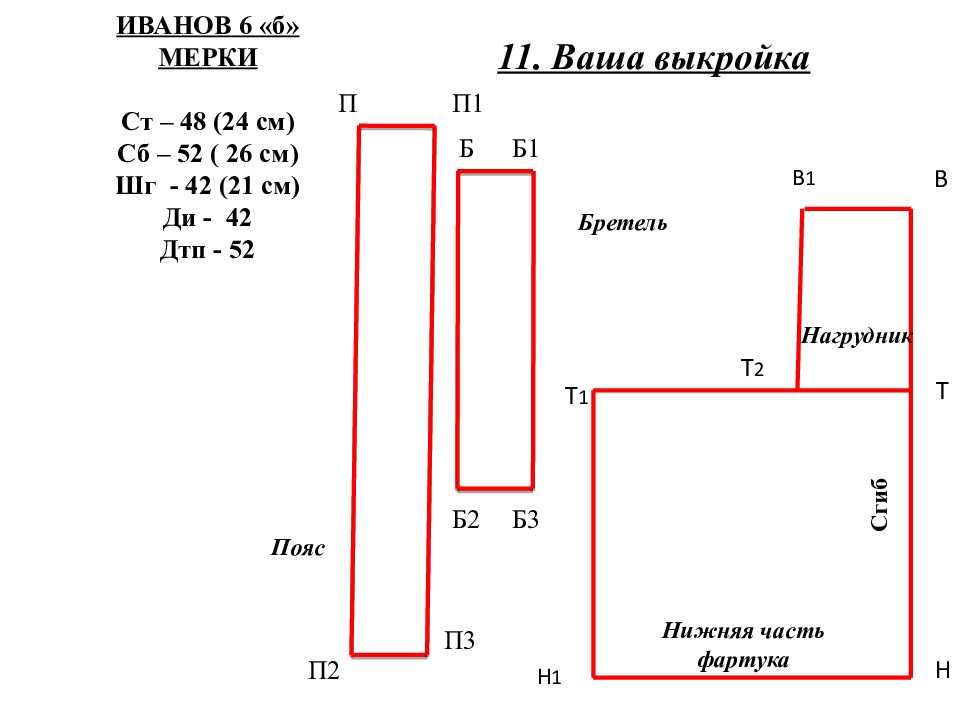

В 1 В Т Т 1 Н Н 1 11. Ваша выкройка Т 2 ИВАНОВ 6 «б» МЕРКИ Ст – 48 (24 см) Сб – 52 ( 26 см) Шг - 42 (21 см) Ди - 42 Дтп - 52 П П1 П3 П2 Б Б1 Б2 Б3 Нагрудник Нижняя часть фартука Бретель Пояс Сгиб
