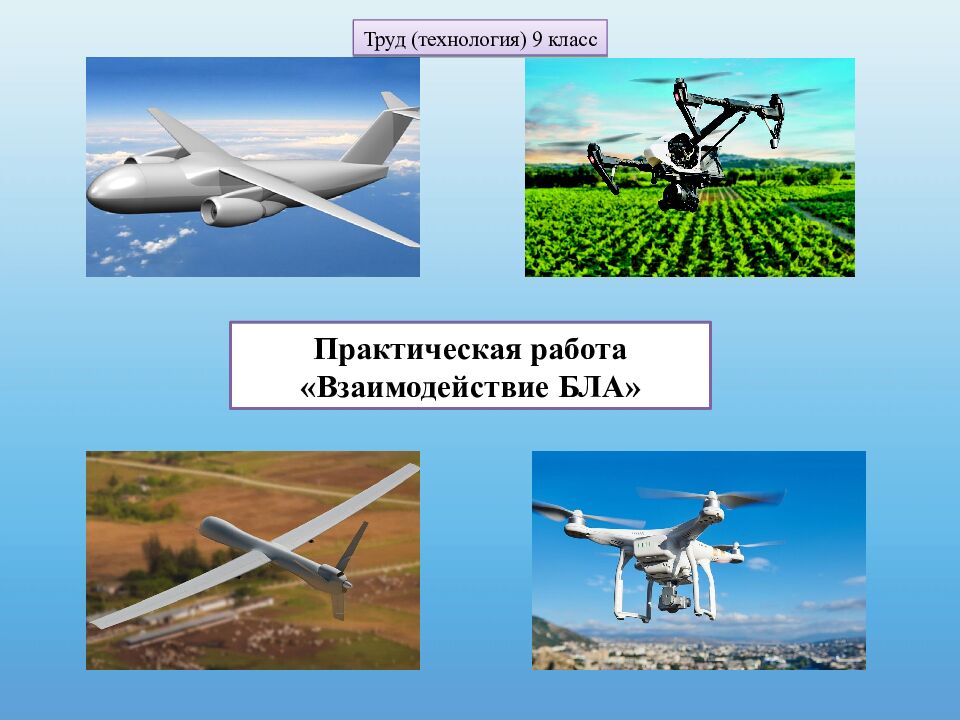

Практическая работа « Взаимодействие БЛА» Труд (технология) 9 класс

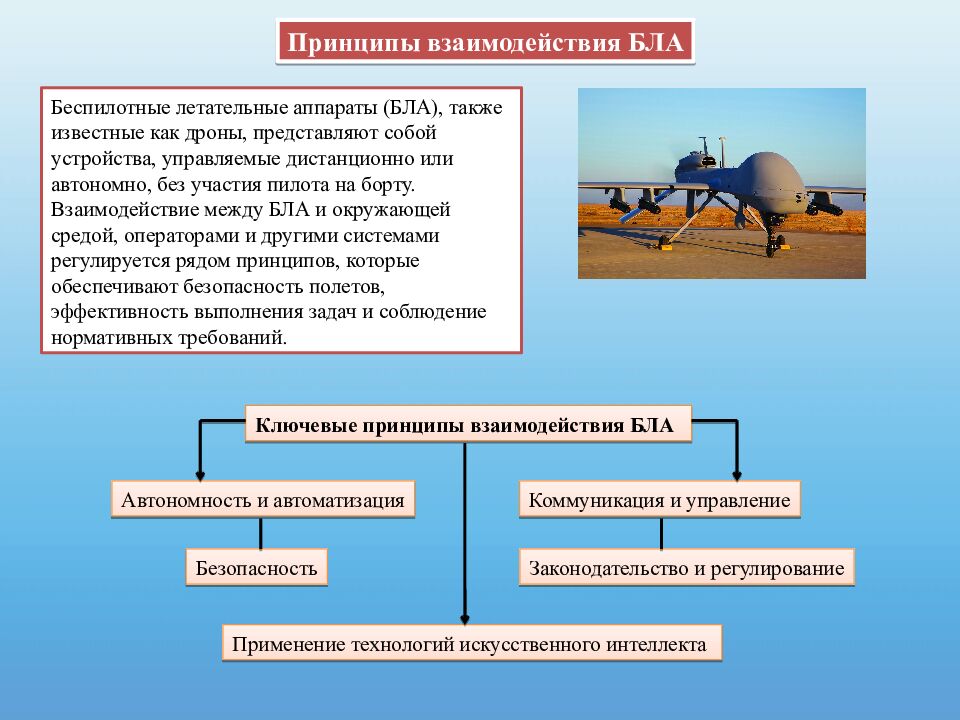

Принципы взаимодействия БЛА Беспилотные летательные аппараты (БЛА), также известные как дроны, представляют собой устройства, управляемые дистанционно или автономно, без участия пилота на борту. Взаимодействие между БЛА и окружающей средой, операторами и другими системами регулируется рядом принципов, которые обеспечивают безопасность полетов, эффективность выполнения задач и соблюдение нормативных требований. К лючевые принципы взаимодействия БЛА Безопасность Автономность и автоматизация Коммуникация и управление Законодательство и регулирование Применение технологий искусственного интеллекта

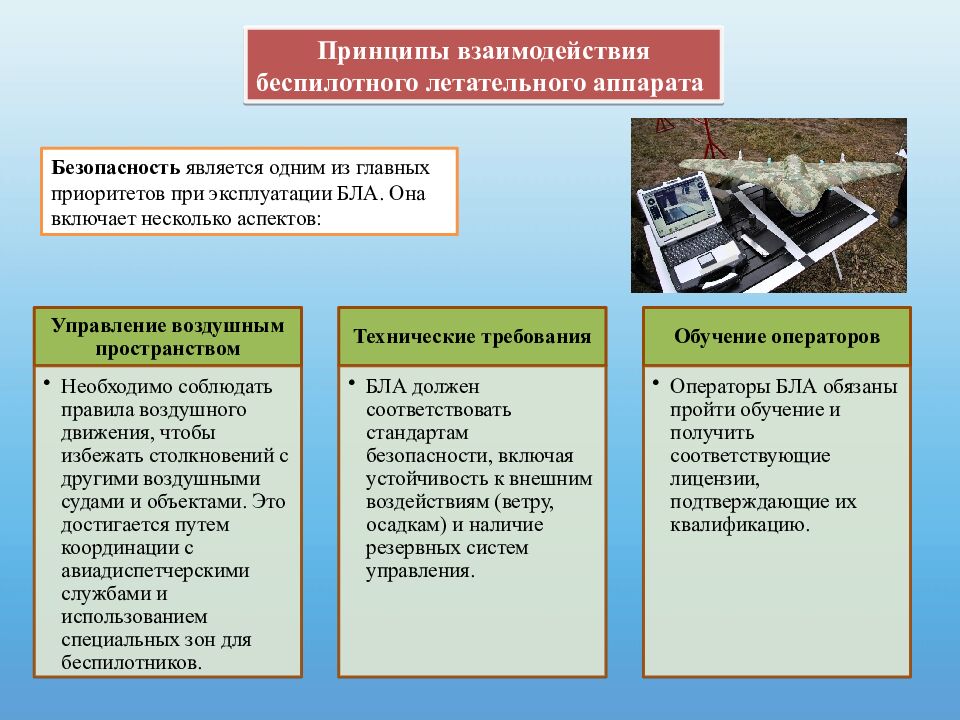

Безопасность является одним из главных приоритетов при эксплуатации БЛА. Она включает несколько аспектов: П ринципы взаимодействия беспилотного летательного аппарата

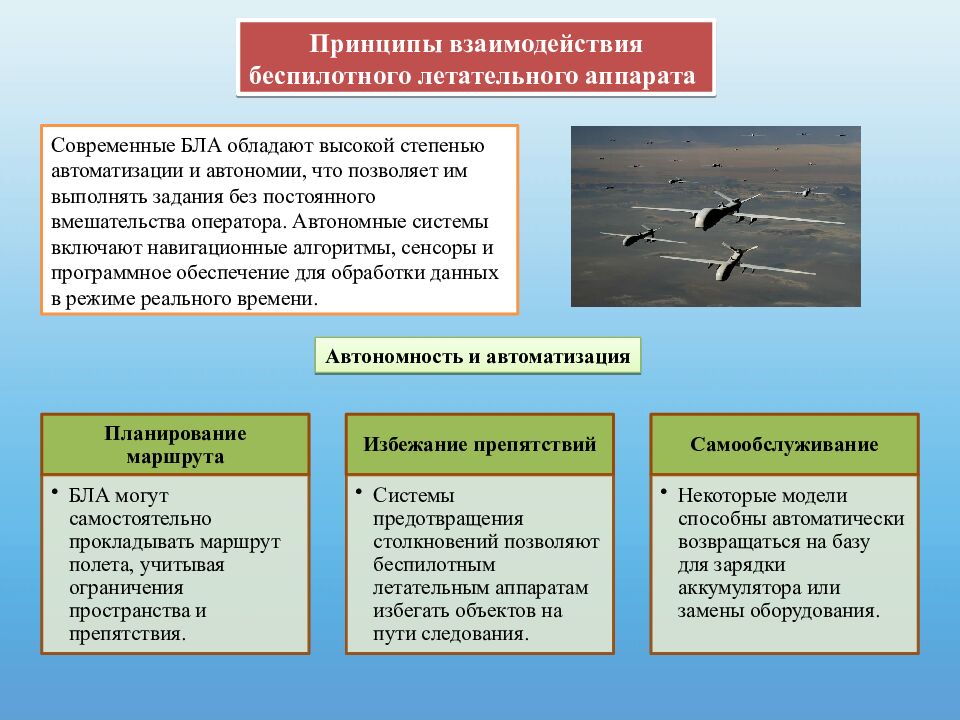

П ринципы взаимодействия беспилотного летательного аппарата Автономность и автоматизация Современные БЛА обладают высокой степенью автоматизации и автономии, что позволяет им выполнять задания без постоянного вмешательства оператора. Автономные системы включают навигационные алгоритмы, сенсоры и программное обеспечение для обработки данных в режиме реального времени.

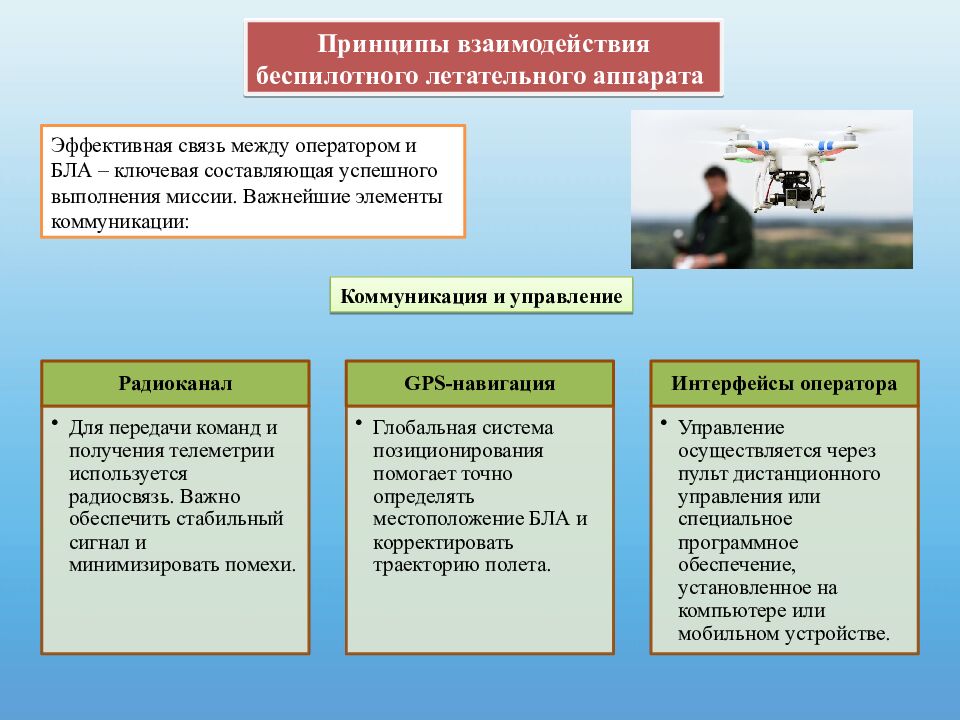

П ринципы взаимодействия беспилотного летательного аппарата Коммуникация и управление Эффективная связь между оператором и БЛА – ключевая составляющая успешного выполнения миссии. Важнейшие элементы коммуникации:

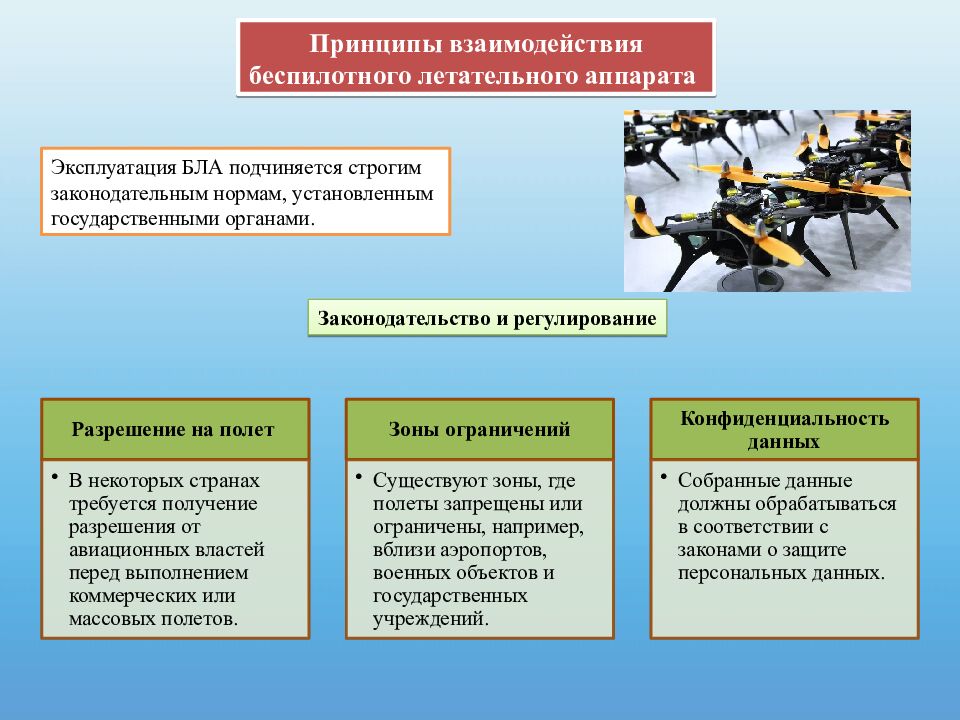

П ринципы взаимодействия беспилотного летательного аппарата Эксплуатация БЛА подчиняется строгим законодательным нормам, установленным государственными органами. Законодательство и регулирование

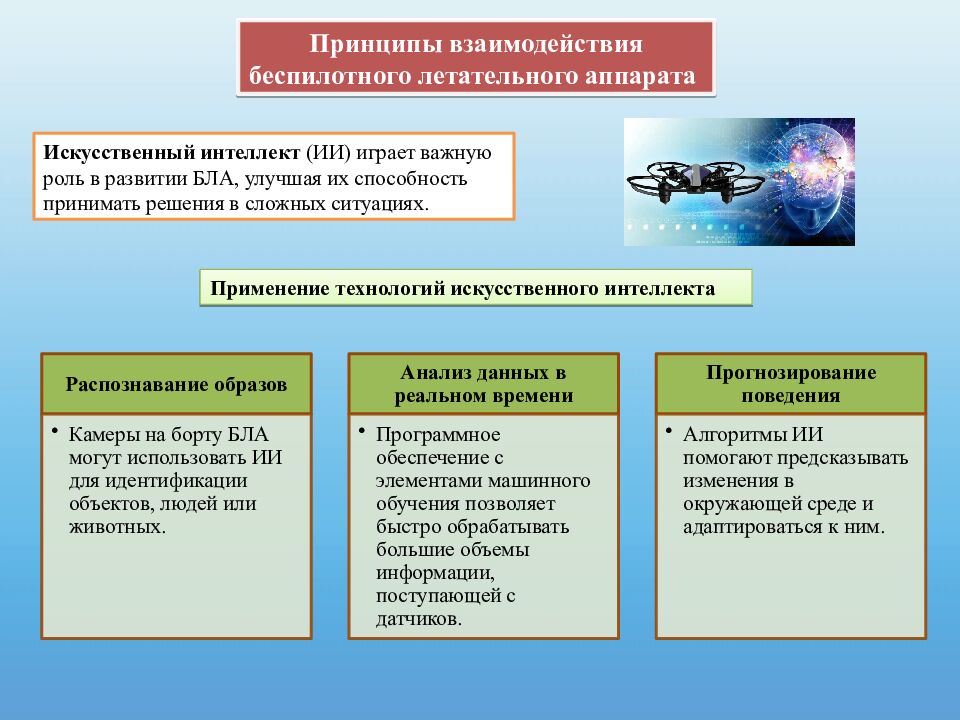

П ринципы взаимодействия беспилотного летательного аппарата Применение технологий искусственного интеллекта Искусственный интеллект (ИИ) играет важную роль в развитии БЛА, улучшая их способность принимать решения в сложных ситуациях.

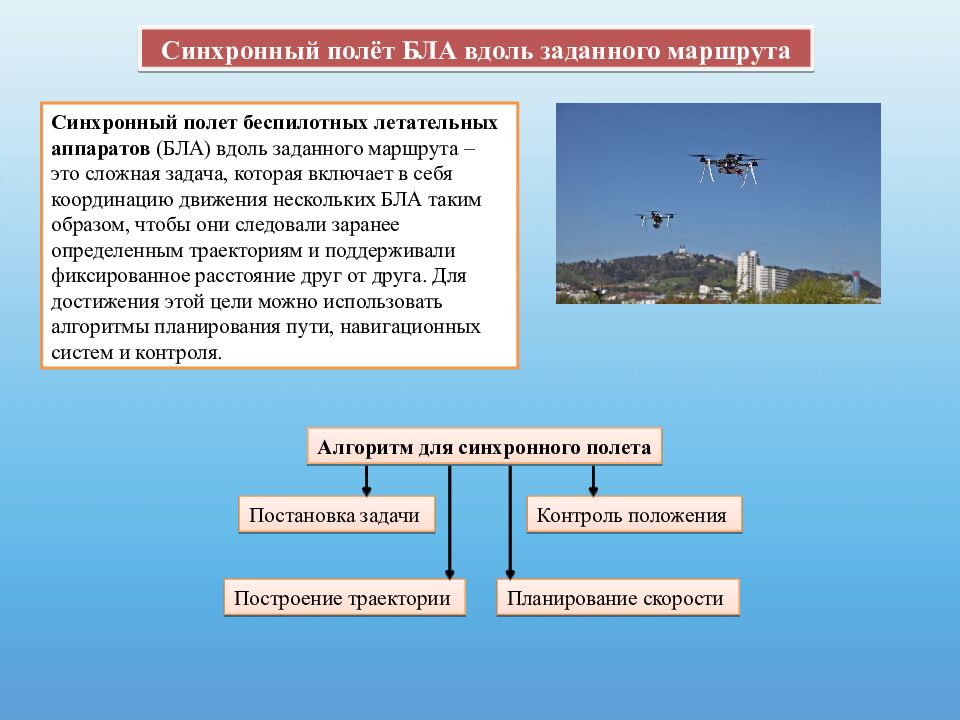

Синхронный полёт БЛА вдоль заданного маршрута Синхронный полет беспилотных летательных аппаратов (БЛА) вдоль заданного маршрута – это сложная задача, которая включает в себя координацию движения нескольких БЛА таким образом, чтобы они следовали заранее определенным траекториям и поддерживали фиксированное расстояние друг от друга. Для достижения этой цели можно использовать алгоритмы планирования пути, навигационных систем и контроля. Алгоритм для синхронного полета Постановка задачи Построение траектории Планирование скорости Контроль положения

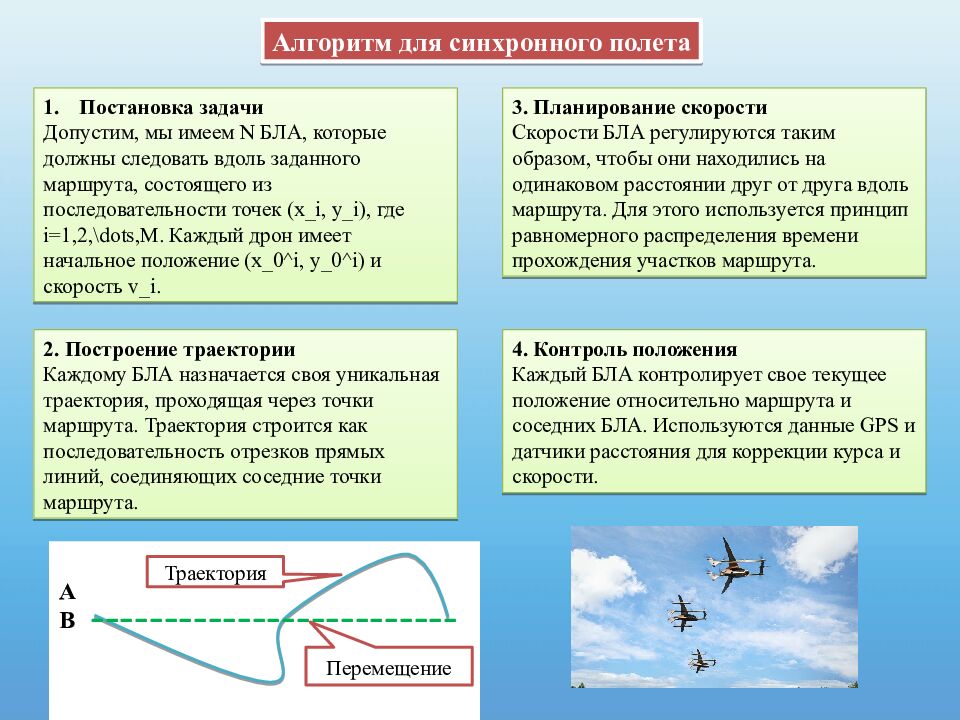

Алгоритм для синхронного полета Постановка задачи Допустим, мы имеем N БЛА, которые должны следовать вдоль заданного маршрута, состоящего из последовательности точек ( x_i, y_i ), где i=1,2,\ dots,M. Каждый дрон имеет начальное положение ( x_0^i, y_0^i ) и скорость v_i. 2. Построение траектории Каждому БЛА назначается своя уникальная траектория, проходящая через точки маршрута. Траектория строится как последовательность отрезков прямых линий, соединяющих соседние точки маршрута. 3. Планирование скорости Скорости БЛА регулируются таким образом, чтобы они находились на одинаковом расстоянии друг от друга вдоль маршрута. Для этого используется принцип равномерного распределения времени прохождения участков маршрута. 4. Контроль положения Каждый БЛА контролирует свое текущее положение относительно маршрута и соседних БЛА. Используются данные GPS и датчики расстояния для коррекции курса и скорости. А В ------------------------- Траектория Перемещение

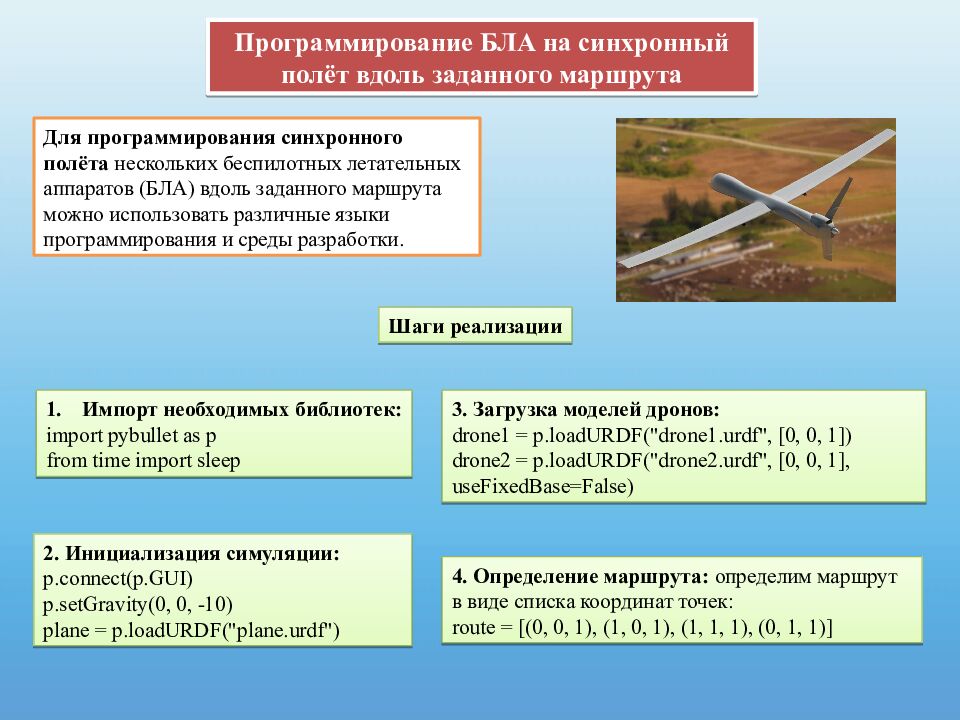

Шаги реализации Для программирования синхронного полёта нескольких беспилотных летательных аппаратов (БЛА) вдоль заданного маршрута можно использовать различные языки программирования и среды разработки. Программирование БЛА на синхронный полёт вдоль заданного маршрута Импорт необходимых библиотек: import pybullet as p from time import sleep 2. Инициализация симуляции: p.connect (p.GUI) p.setGravity (0, 0, -10) plane = p.loadURDF (" plane.urdf ") 3. Загрузка моделей дронов : drone1 = p.loadURDF ("drone1.urdf", [0, 0, 1]) drone2 = p.loadURDF ("drone2.urdf", [0, 0, 1], useFixedBase =False ) 4. Определение маршрута: определим маршрут в виде списка координат точек: route = [(0, 0, 1), (1, 0, 1), (1, 1, 1), (0, 1, 1)]

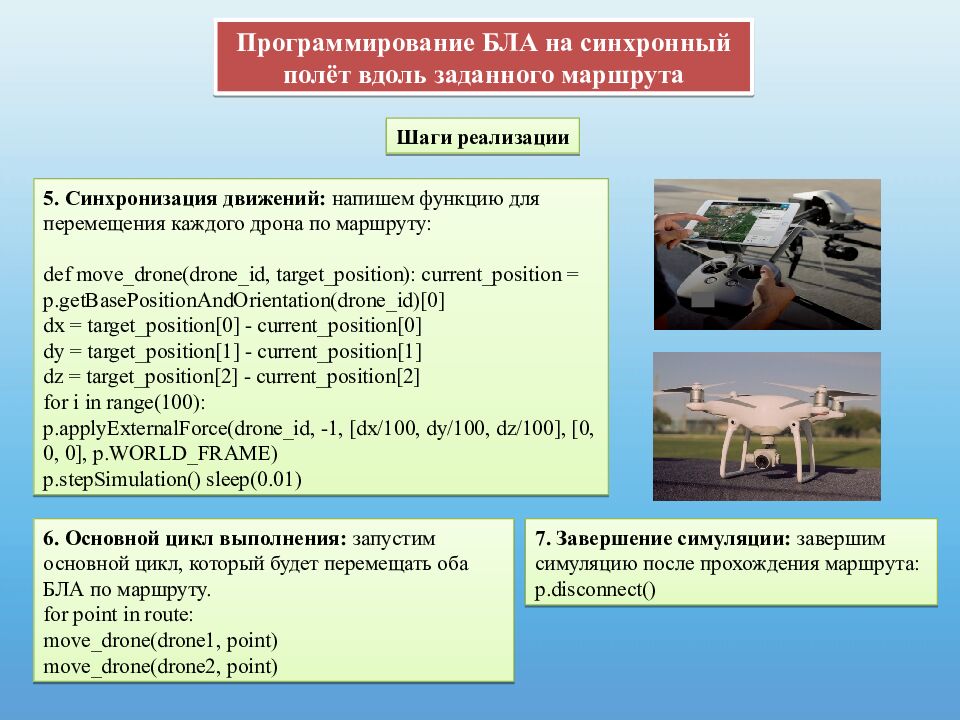

5. Синхронизация движений: напишем функцию для перемещения каждого дрона по маршруту: def move_drone ( drone_id, target_position ): current_position = p.getBasePositionAndOrientation ( drone_id )[0] dx = target_position [0] - current_position [0] dy = target_position [1] - current_position [1] dz = target_position [2] - current_position [2] for i in range(100): p.applyExternalForce ( drone_id, -1, [ dx /100, dy /100, dz /100], [0, 0, 0], p.WORLD_FRAME ) p.stepSimulation () sleep(0.01) Программирование БЛА на синхронный полёт вдоль заданного маршрута 6. Основной цикл выполнения: запустим основной цикл, который будет перемещать оба БЛА по маршруту. for point in route: move_drone (drone1, point) move_drone (drone2, point) 7. Завершение симуляции: завершим симуляцию после прохождения маршрута: p.disconnect () Шаги реализации

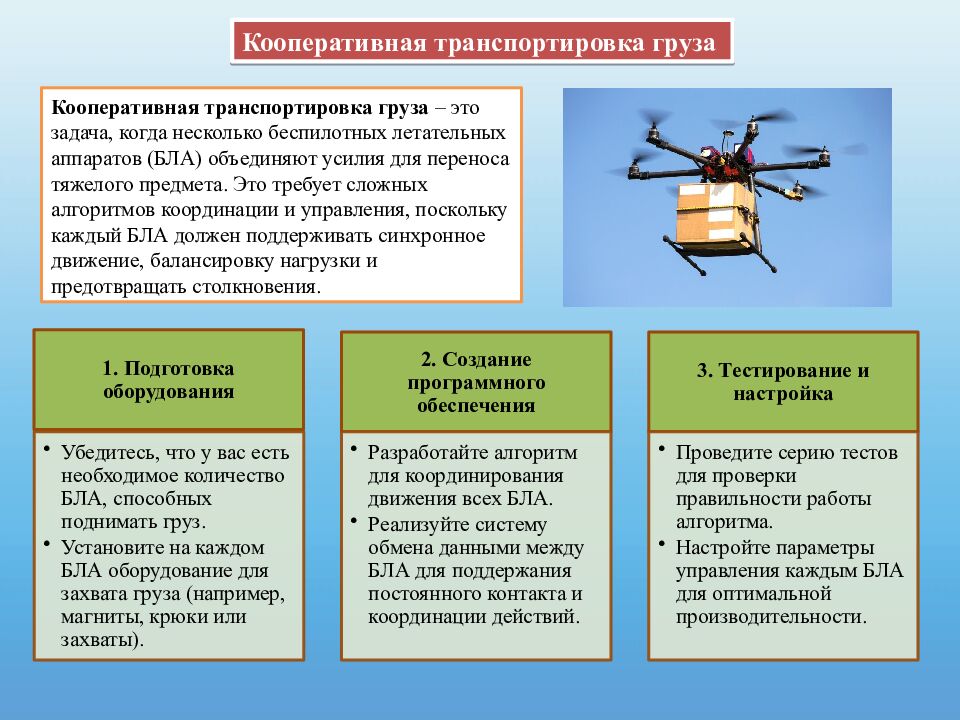

Кооперативная транспортировка груза – это задача, когда несколько беспилотных летательных аппаратов (БЛА) объединяют усилия для переноса тяжелого предмета. Это требует сложных алгоритмов координации и управления, поскольку каждый БЛА должен поддерживать синхронное движение, балансировку нагрузки и предотвращать столкновения. Кооперативная транспортировка груза

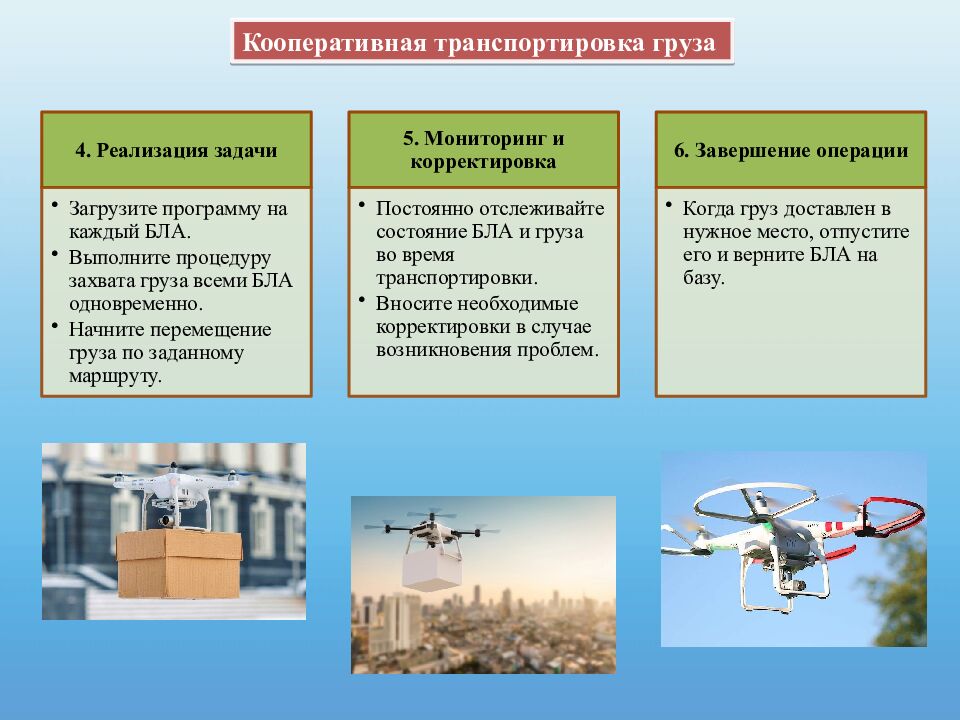

Кооперативная транспортировка груза

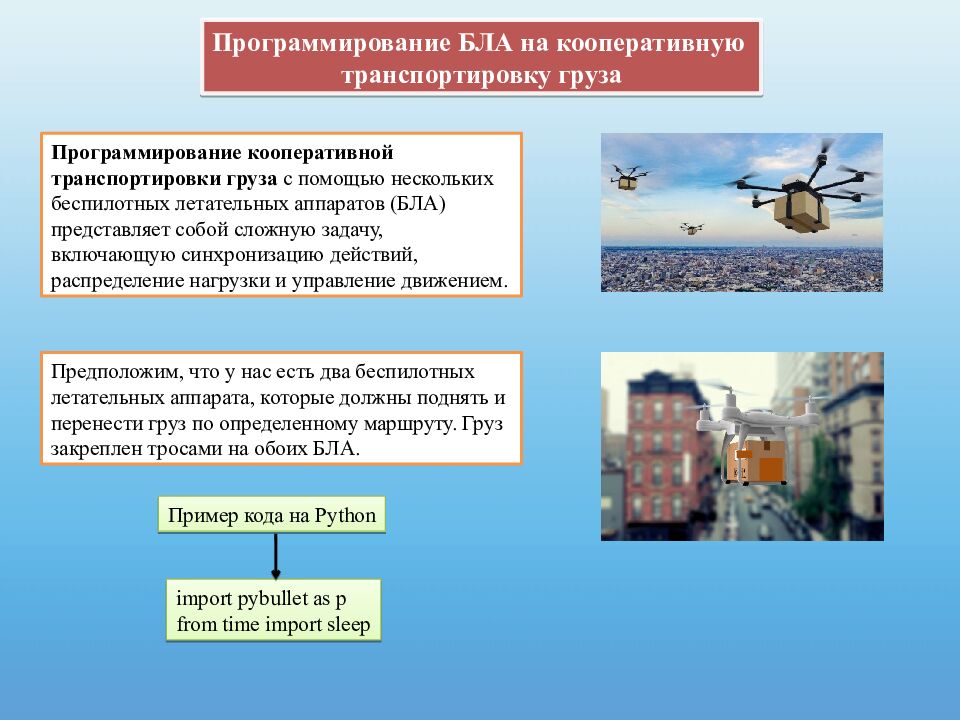

Программирование БЛА на кооперативную транспортировку груза Программирование кооперативной транспортировки груза с помощью нескольких беспилотных летательных аппаратов (БЛА) представляет собой сложную задачу, включающую синхронизацию действий, распределение нагрузки и управление движением. Пример кода на Python Предположим, что у нас есть два беспилотных летательных аппарата, которые должны поднять и перенести груз по определенному маршруту. Груз закреплен тросами на обоих БЛА. import pybullet as p from time import sleep

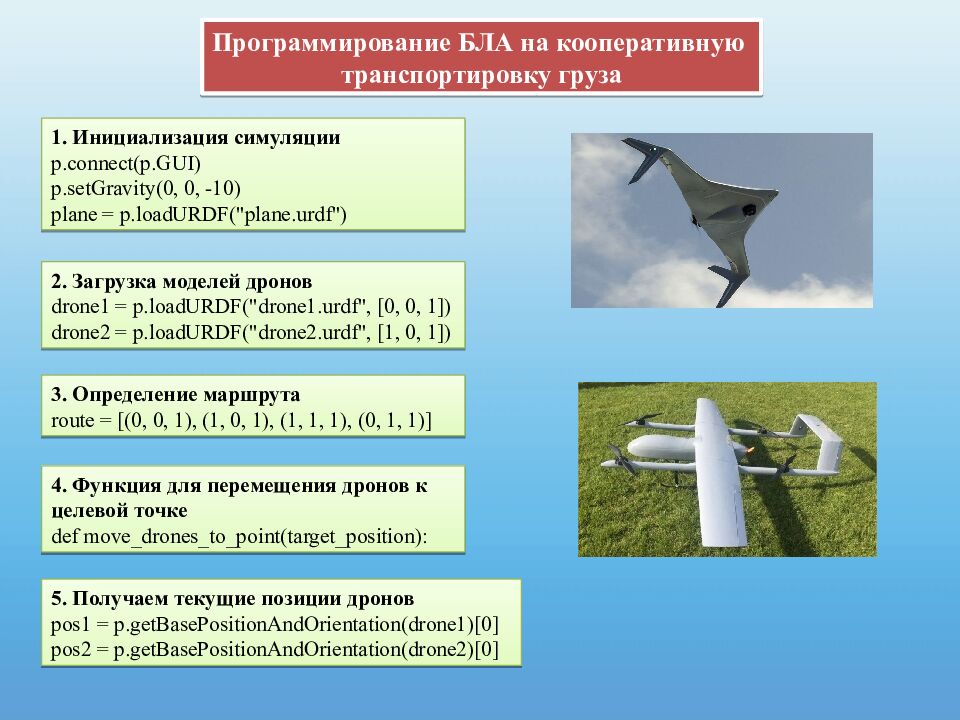

Программирование БЛА на кооперативную транспортировку груза 1. Инициализация симуляции p.connect (p.GUI) p.setGravity (0, 0, -10) plane = p.loadURDF (" plane.urdf ") 2. Загрузка моделей дронов drone1 = p.loadURDF ("drone1.urdf", [0, 0, 1]) drone2 = p.loadURDF ("drone2.urdf", [1, 0, 1]) 3. Определение маршрута route = [(0, 0, 1), (1, 0, 1), (1, 1, 1), (0, 1, 1)] 4. Функция для перемещения дронов к целевой точке def move_drones_to_point ( target_position ): 5. Получаем текущие позиции дронов pos1 = p.getBasePositionAndOrientation (drone1)[0] pos2 = p.getBasePositionAndOrientation (drone2)[0]

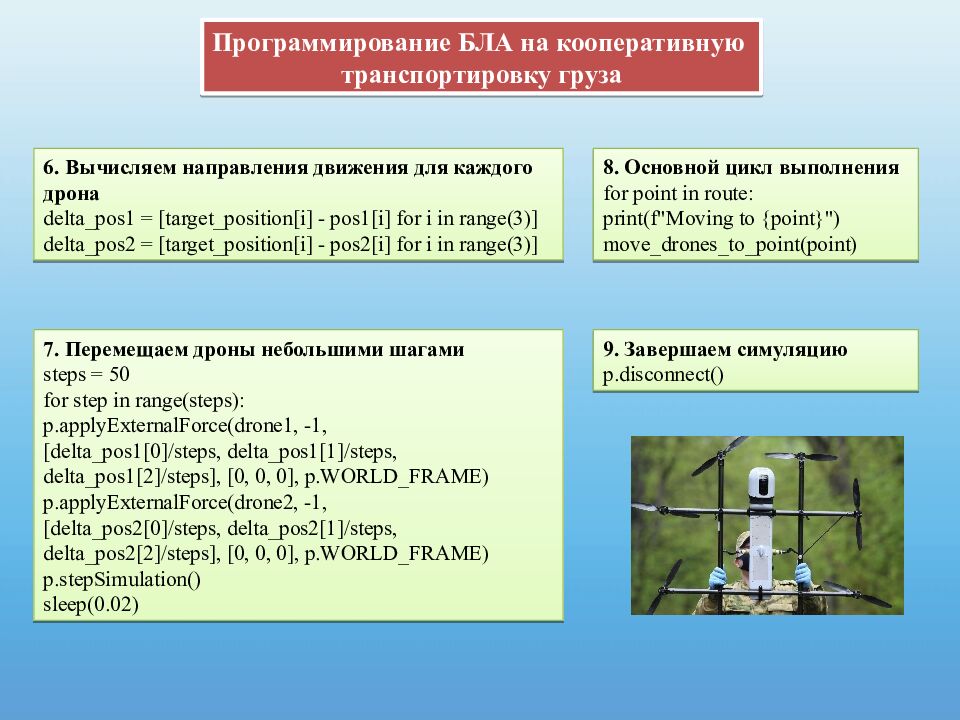

Программирование БЛА на кооперативную транспортировку груза 6. Вычисляем направления движения для каждого дрона delta_pos1 = [ target_position [ i ] - pos1[ i ] for i in range(3)] delta_pos2 = [ target_position [ i ] - pos2[ i ] for i in range(3)] 7. Перемещаем дроны небольшими шагами steps = 50 for step in range(steps): p.applyExternalForce (drone1, -1, [delta_pos1[0]/steps, delta_pos1[1]/steps, delta_pos1[2]/steps], [0, 0, 0], p.WORLD_FRAME ) p.applyExternalForce (drone2, -1, [delta_pos2[0]/steps, delta_pos2[1]/steps, delta_pos2[2]/steps], [0, 0, 0], p.WORLD_FRAME ) p.stepSimulation () sleep(0.02) 8. Основной цикл выполнения for point in route: print( f"Moving to {point}") move_drones_to_point (point) 9. Завершаем симуляцию p.disconnect ()

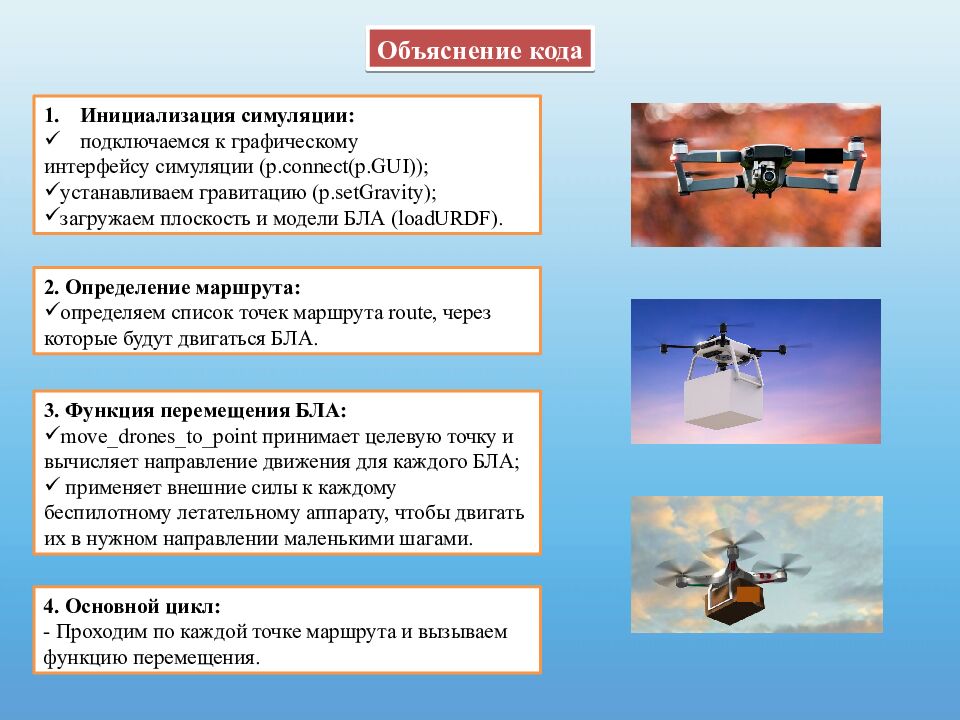

Объяснение кода Инициализация симуляции: п одключаемся к графическому интерфейсу симуляции ( p.connect ( p.GUI ) ); устанавливаем гравитацию ( p.setGravity ); з агружаем плоскость и модели БЛА ( loadURDF ). 2. Определение маршрута: о пределяем список точек маршрута route, через которые будут двигаться БЛА. 3. Функция перемещения БЛА: move_drones_to_point принимает целевую точку и вычисляет направление движения для каждого БЛА; применяет внешние силы к каждому беспилотному летательному аппарату, чтобы двигать их в нужном направлении маленькими шагами. 4. Основной цикл: - Проходим по каждой точке маршрута и вызываем функцию перемещения.

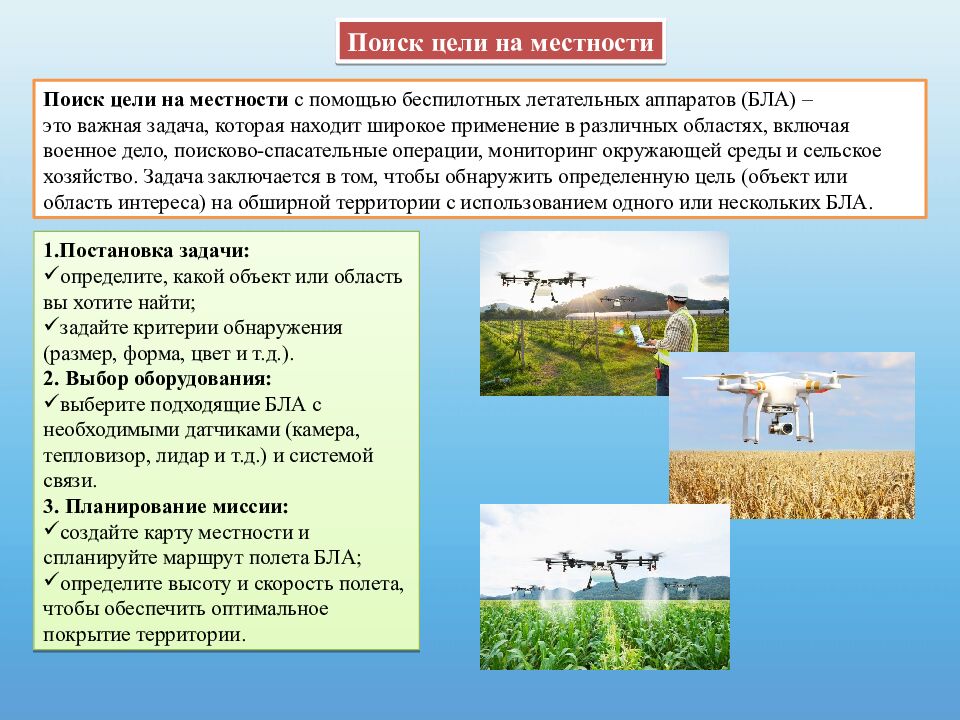

Поиск цели на местности Поиск цели на местности с помощью беспилотных летательных аппаратов (БЛА) – это важная задача, которая находит широкое применение в различных областях, включая военное дело, поисково-спасательные операции, мониторинг окружающей среды и сельское хозяйство. Задача заключается в том, чтобы обнаружить определенную цель (объект или область интереса) на обширной территории с использованием одного или нескольких БЛА. 1.Постановка задачи: определите, какой объект или область вы хотите найти; задайте критерии обнаружения (размер, форма, цвет и т.д.). 2. Выбор оборудования: выберите подходящие БЛА с необходимыми датчиками (камера, тепловизор, лидар и т.д.) и системой связи. 3. Планирование миссии: создайте карту местности и спланируйте маршрут полета БЛА; определите высоту и скорость полета, чтобы обеспечить оптимальное покрытие территории.

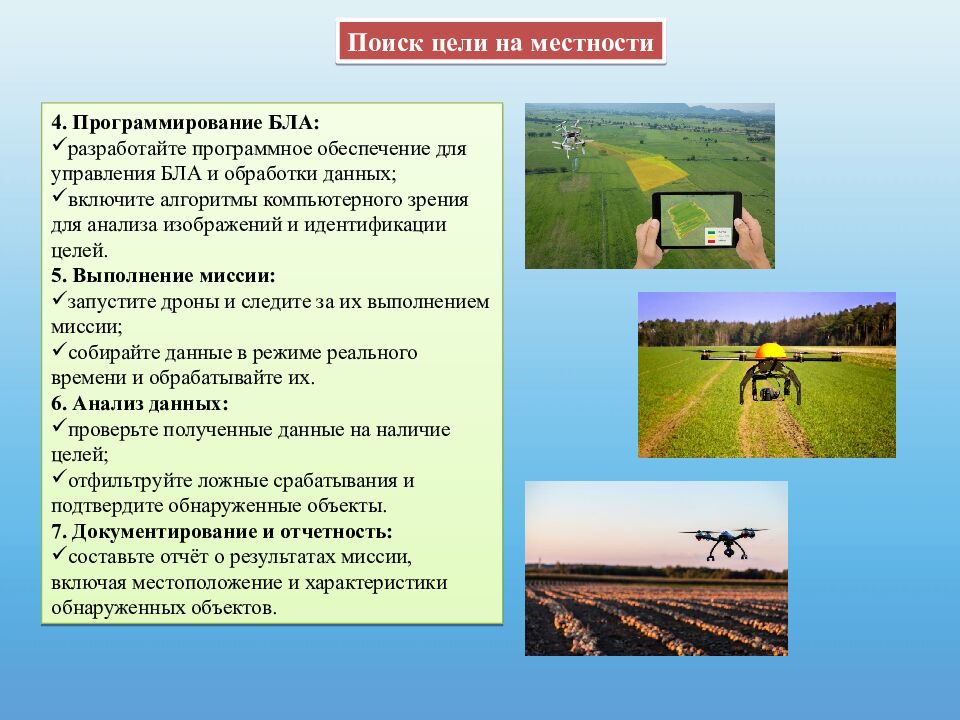

Поиск цели на местности 4. Программирование БЛА: разработайте программное обеспечение для управления БЛА и обработки данных; включите алгоритмы компьютерного зрения для анализа изображений и идентификации целей. 5. Выполнение миссии: запустите дроны и следите за их выполнением миссии; собирайте данные в режиме реального времени и обрабатывайте их. 6. Анализ данных: проверьте полученные данные на наличие целей; отфильтруйте ложные срабатывания и подтвердите обнаруженные объекты. 7. Документирование и отчетность: составьте отчёт о результатах миссии, включая местоположение и характеристики обнаруженных объектов.

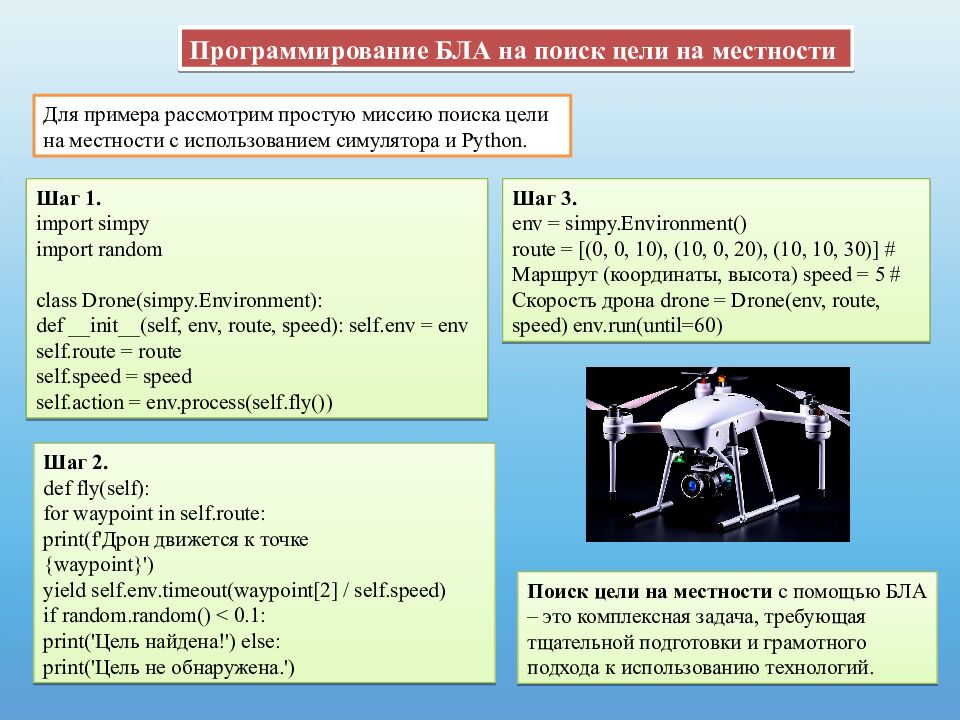

Для примера рассмотрим простую миссию поиска цели на местности с использованием симулятора и Python. Программирование БЛА на поиск цели на местности Шаг 1. import simpy import random class Drone( simpy.Environment ): def __init__(self, env, route, speed): self.env = env self.route = route self.speed = speed self.action = env.process (self.fly()) Шаг 2. def fly(self): for waypoint in self.route : print(f' Дрон движется к точке { waypoint}') yield self.env.timeout (waypoint[2] / self.speed ) if random.random () < 0.1: print(' Цель найдена!') else: print(' Цель не обнаружена.') Шаг 3. env = simpy.Environment () route = [(0, 0, 10), (10, 0, 20), (10, 10, 30)] # Маршрут (координаты, высота) speed = 5 # Скорость дрона drone = Drone( env, route, speed) env.run (until=60) Поиск цели на местности с помощью БЛА – это комплексная задача, требующая тщательной подготовки и грамотного подхода к использованию технологий.
