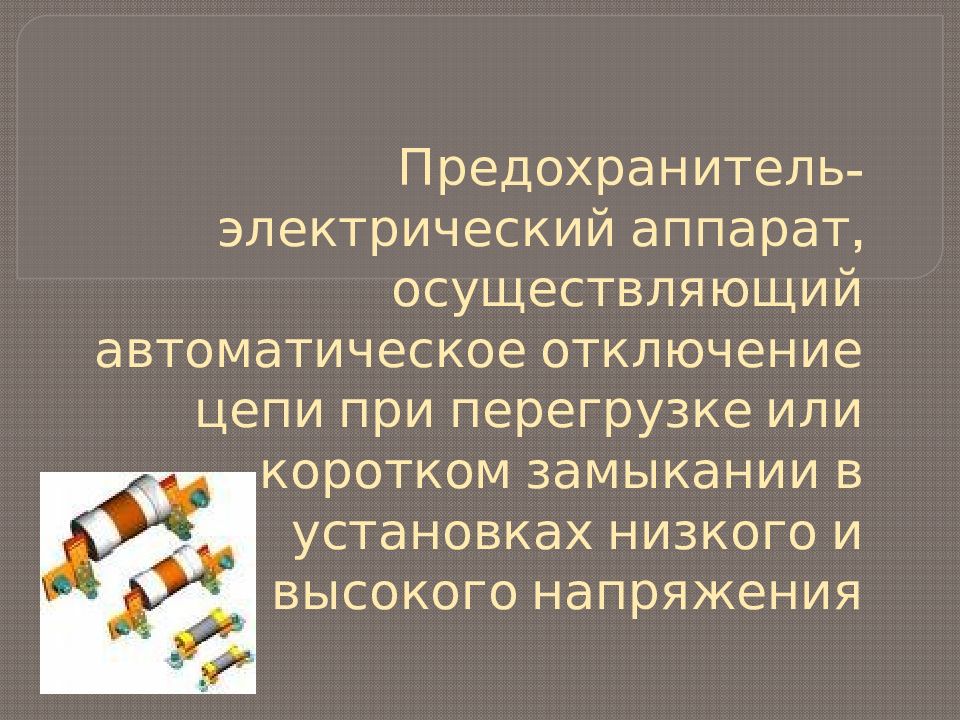

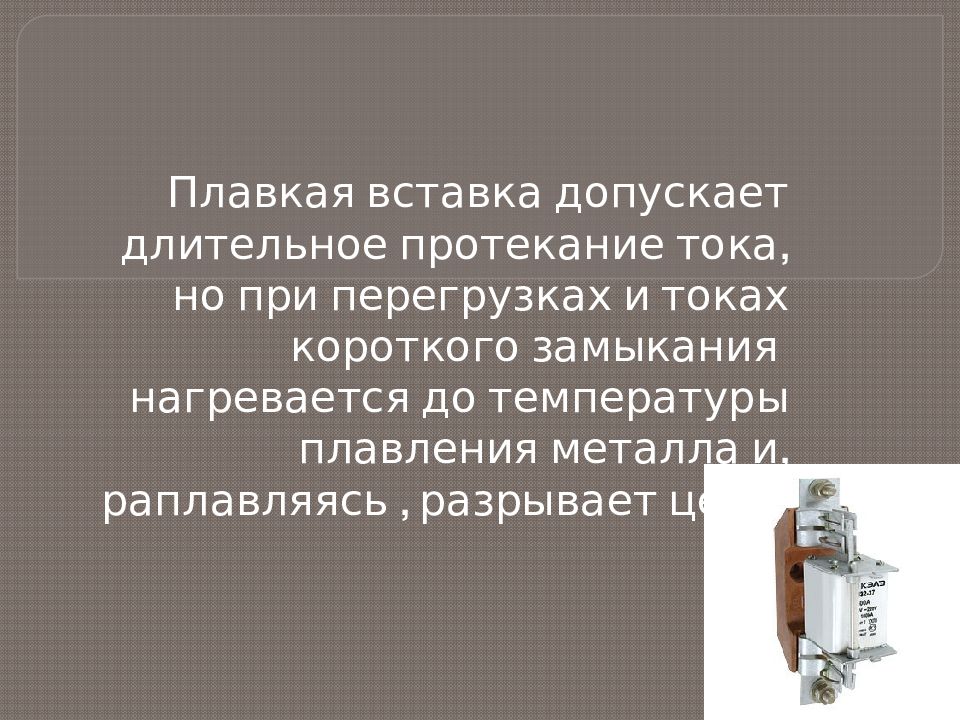

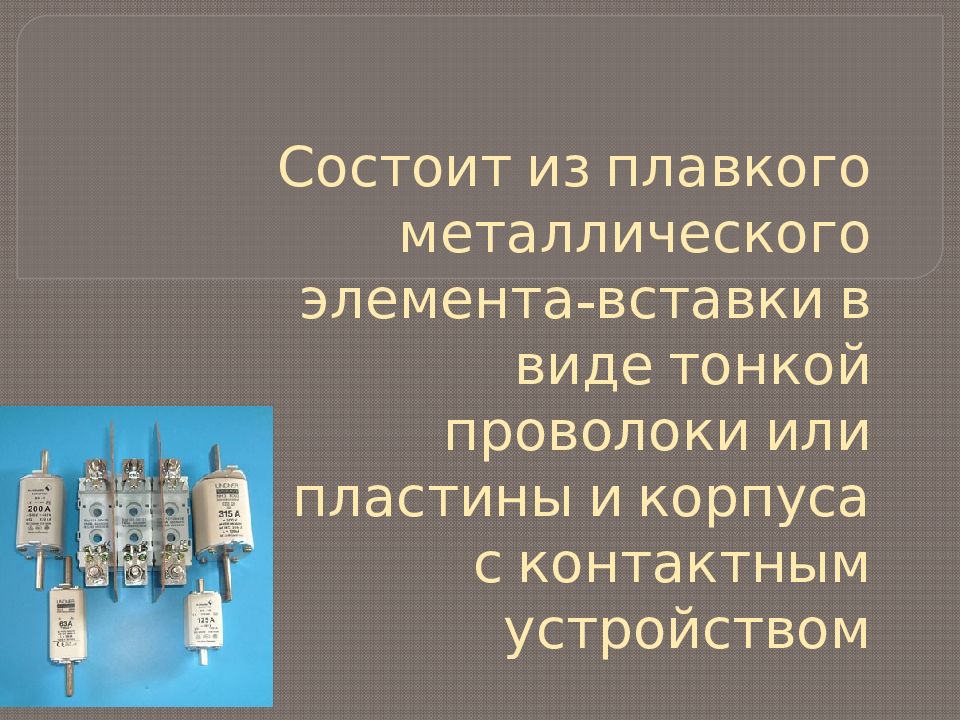

Плавкая вставка допускает длительное протекание тока, но при перегрузках и токах короткого замыкания нагревается до температуры плавления металла и, раплавляясь, разрывает цепь.

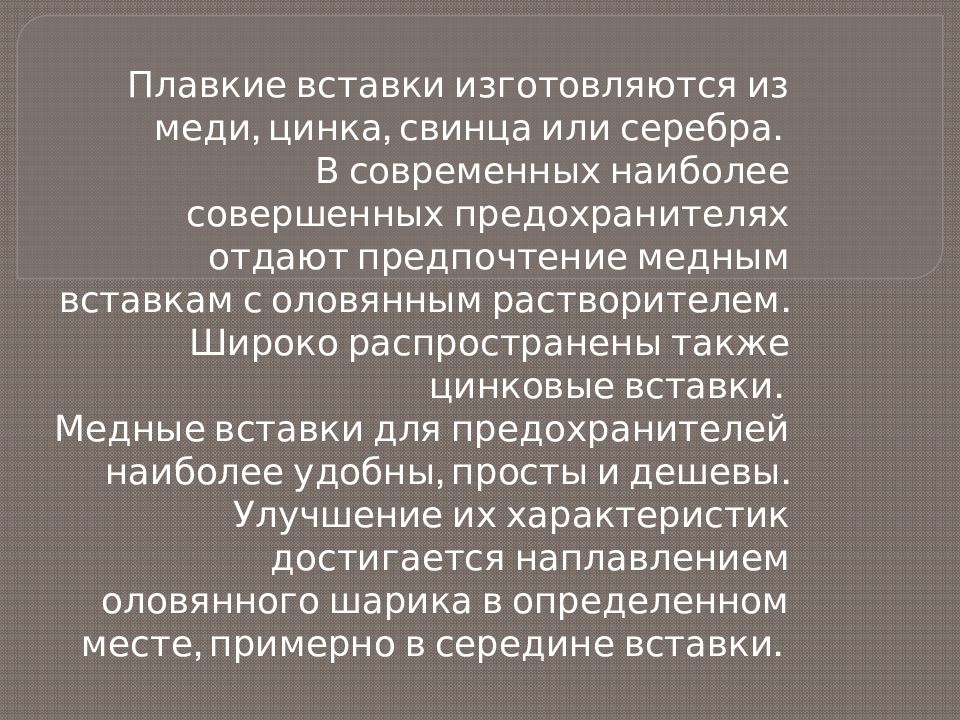

Плавкие вставки изготовляются из меди, цинка, свинца или серебра. В современных наиболее совершенных предохранителях отдают предпочтение медным вставкам с оловянным растворителем. Широко распространены также цинковые вставки. Медные вставки для предохранителей наиболее удобны, просты и дешевы. Улучшение их характеристик достигается наплавлением оловянного шарика в определенном месте, примерно в середине вставки.

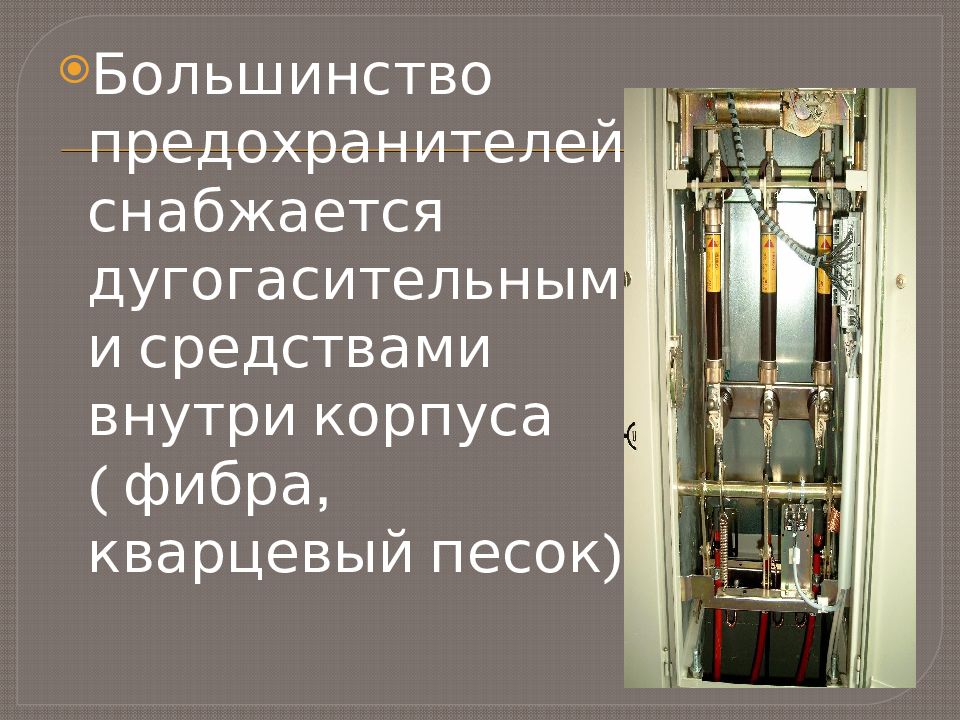

Большинство предохранителей снабжается дугогасительными средствами внутри корпуса ( фибра, кварцевый песок)

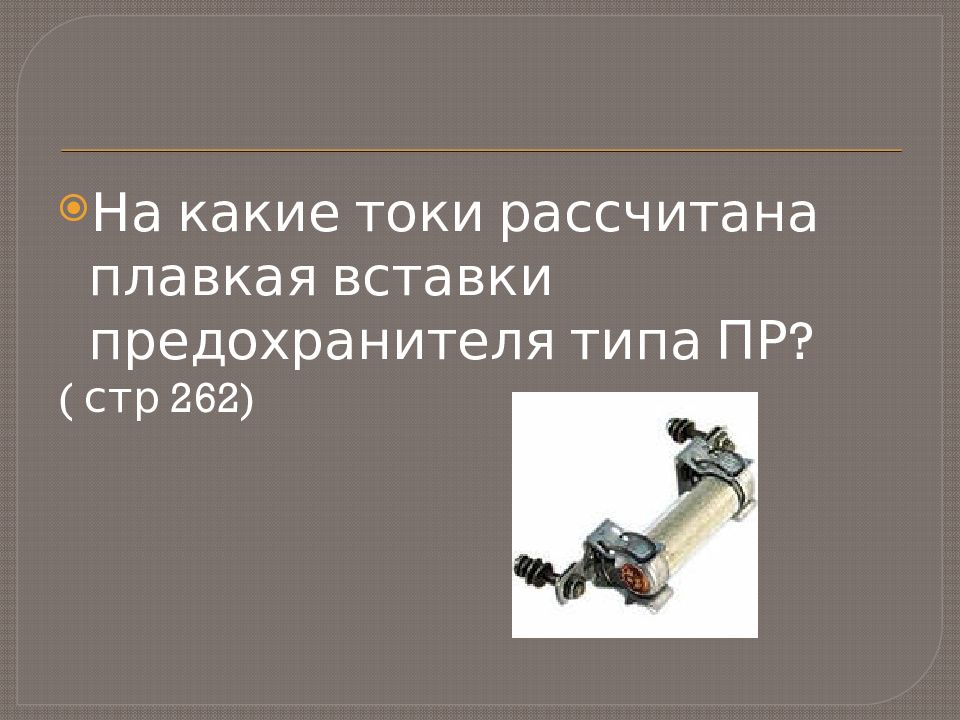

На какие токи рассчитана плавкая вставки предохранителя типа ПР ? ( стр 262)

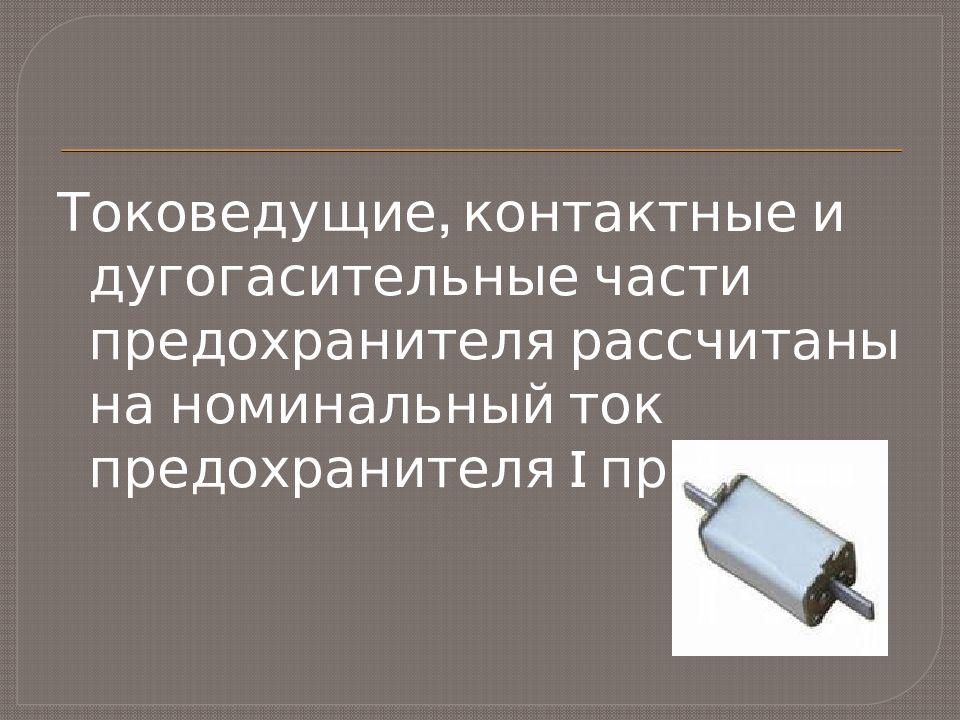

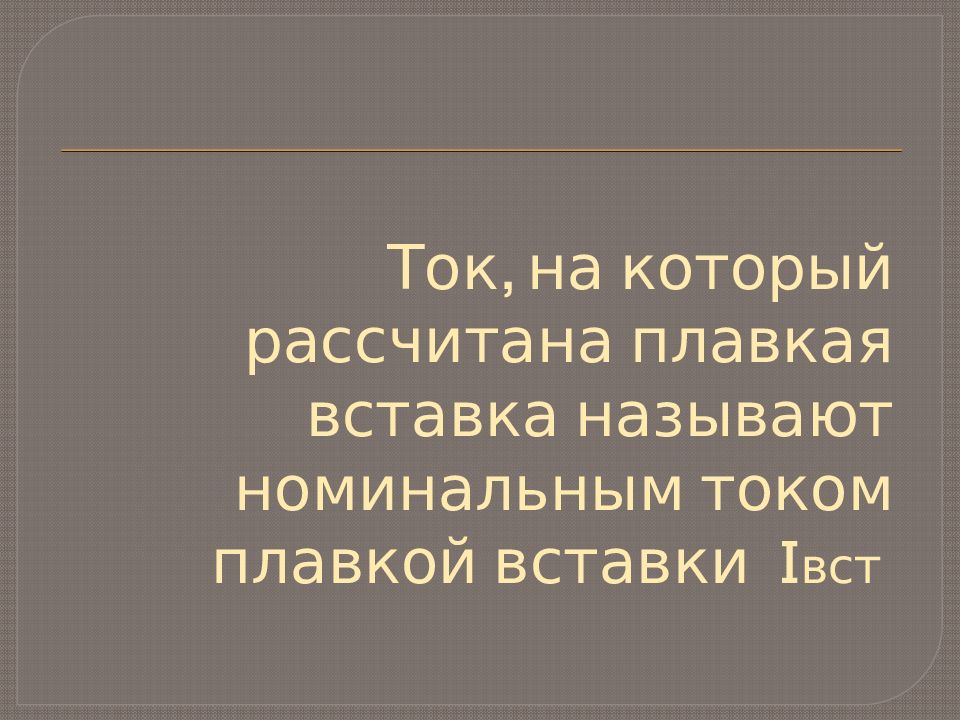

Токоведущие, контактные и дугогасительные части предохранителя рассчитаны на номинальный ток предохранителя I пр.

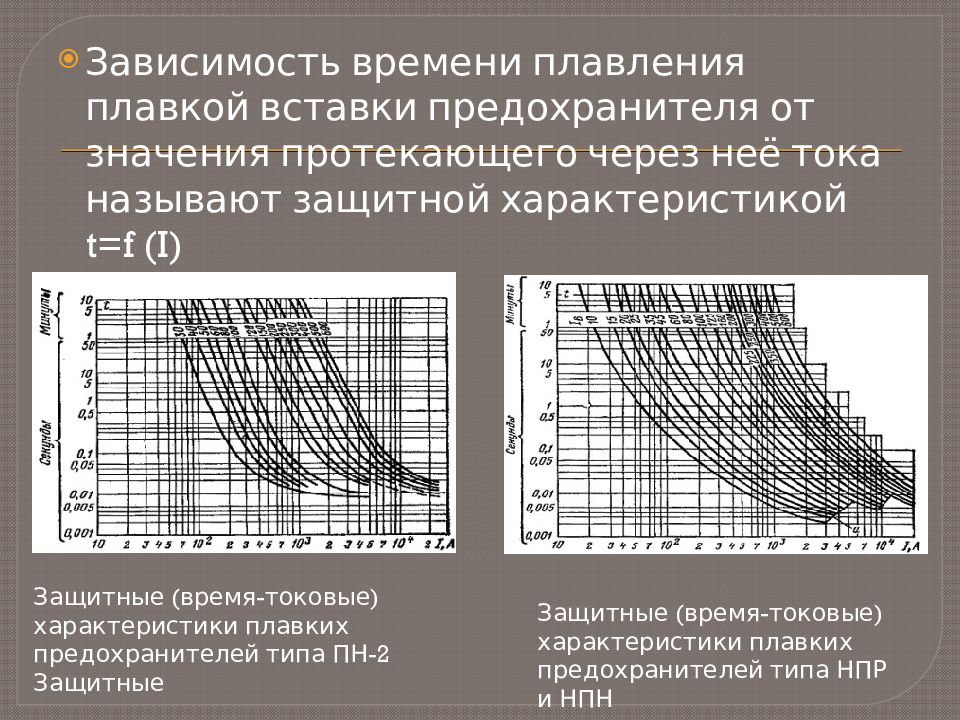

Зависимость времени плавления плавкой вставки предохранителя от значения протекающего через неё тока называют защитной характеристикой t=f (I) Защитные ( время-токовые ) характеристики плавких предохранителей типа ПН-2 Защитные Защитные ( время-токовые ) характеристики плавких предохранителей типа НПР и НПН

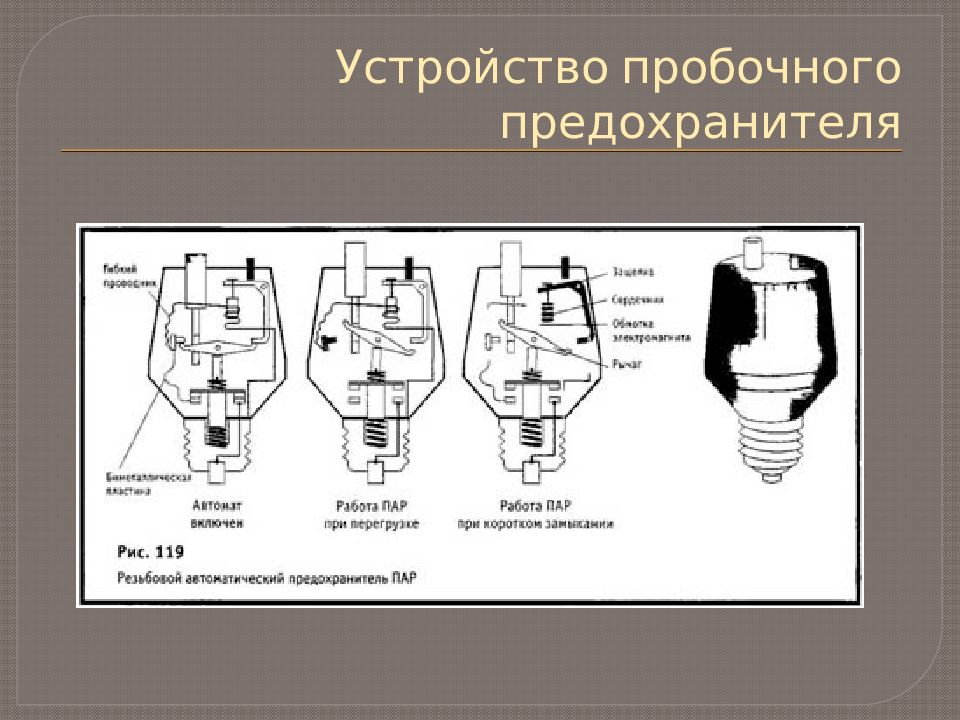

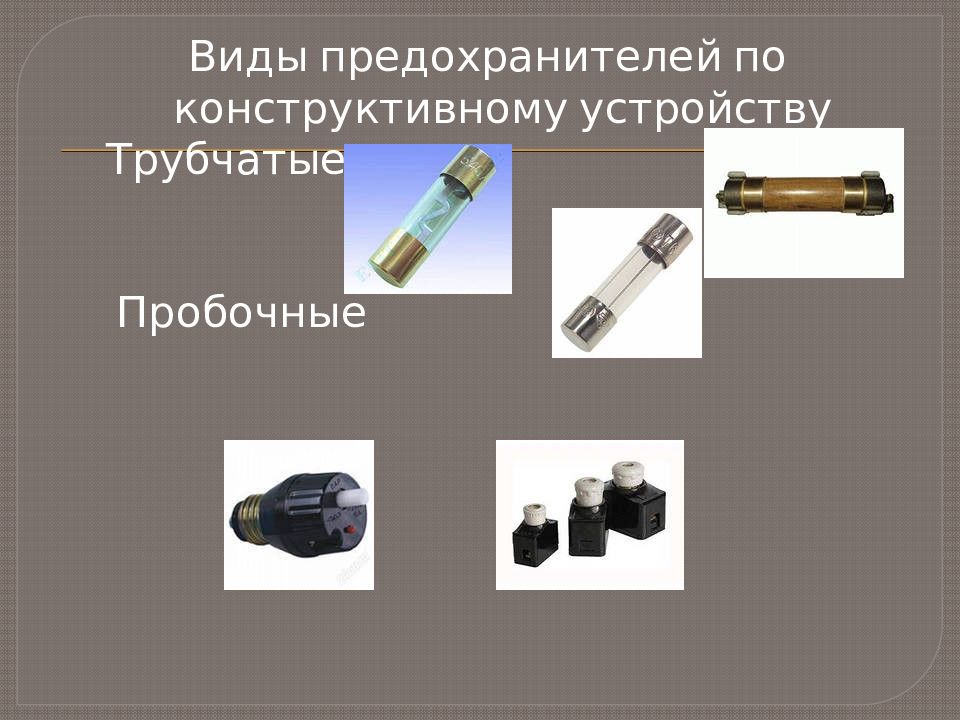

Виды предохранителей по конструктивному устройству Трубчатые Пробочные

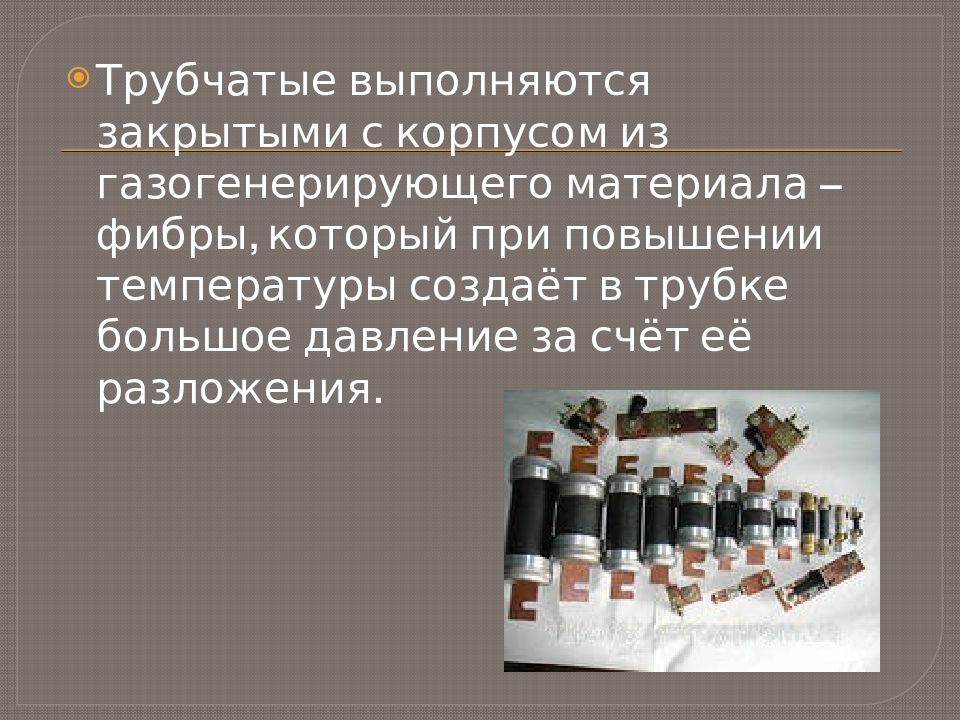

Трубчатые выполняются закрытыми с корпусом из газогенерирующего материала –фибры, который при повышении температуры создаёт в трубке большое давление за счёт её разложения.

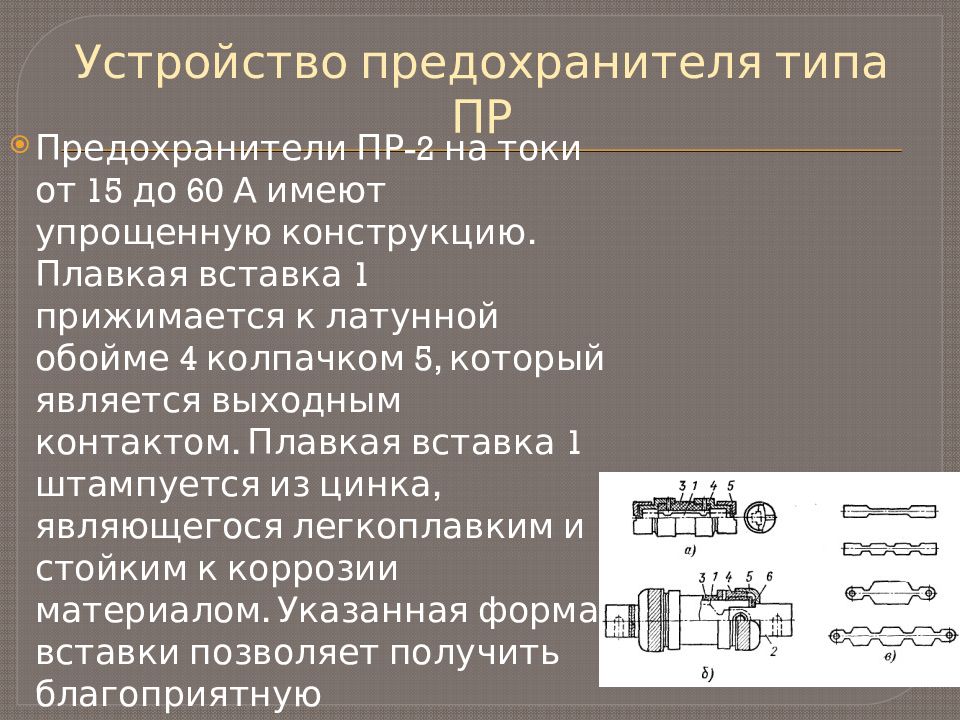

Предохранители ПР-2 на токи от 15 до 60 А имеют упрощенную конструкцию. Плавкая вставка 1 прижимается к латунной обойме 4 колпачком 5, который является выходным контактом. Плавкая вставка 1 штампуется из цинка, являющегося легкоплавким и стойким к коррозии материалом. Указанная форма вставки позволяет получить благоприятную

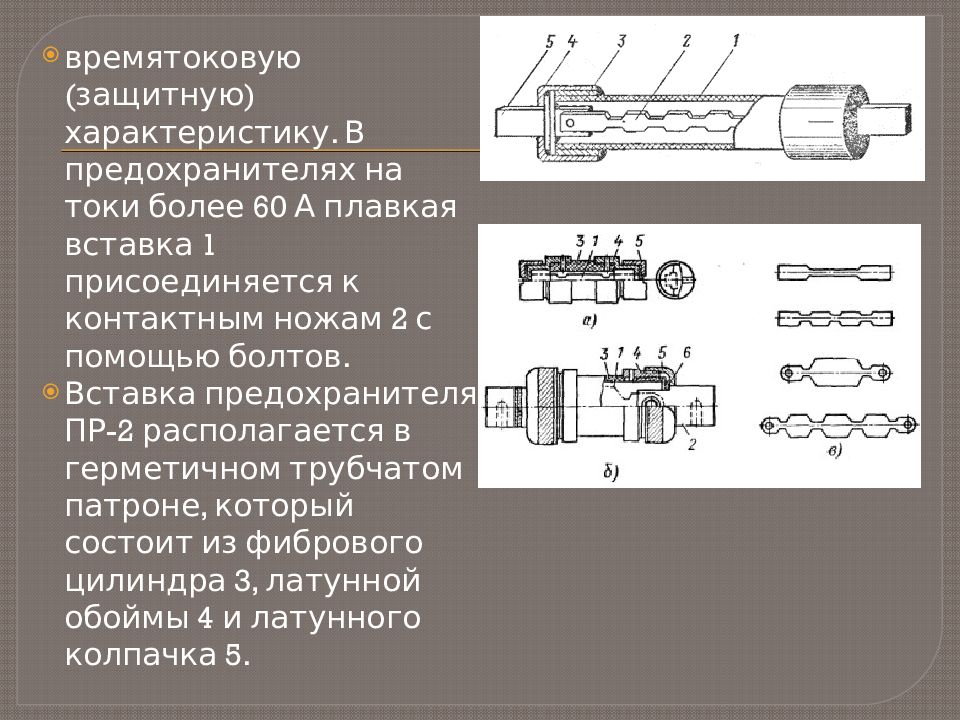

времятоковую (защитную) характеристику. В предохранителях на токи более 60 А плавкая вставка 1 присоединяется к контактным ножам 2 с помощью болтов. Вставка предохранителя ПР-2 располагается в герметичном трубчатом патроне, который состоит из фибрового цилиндра 3, латунной обоймы 4 и латунного колпачка 5.

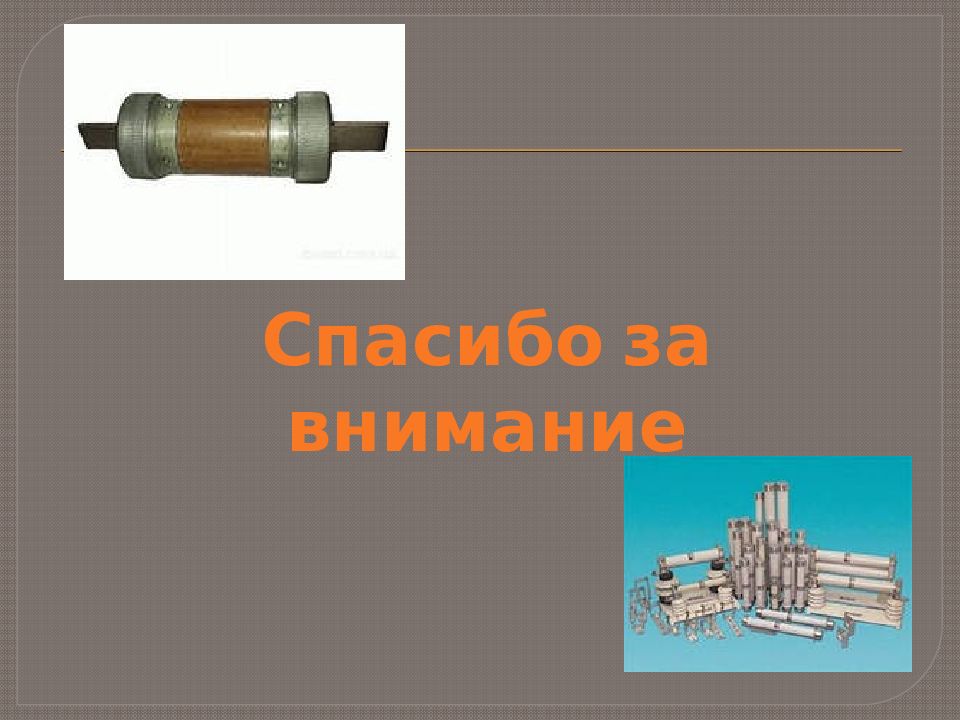

Спасибо за внимание
