Блок - колесо с желобом, укрепленное в обойме. По желобу пропускают трос или веревку.

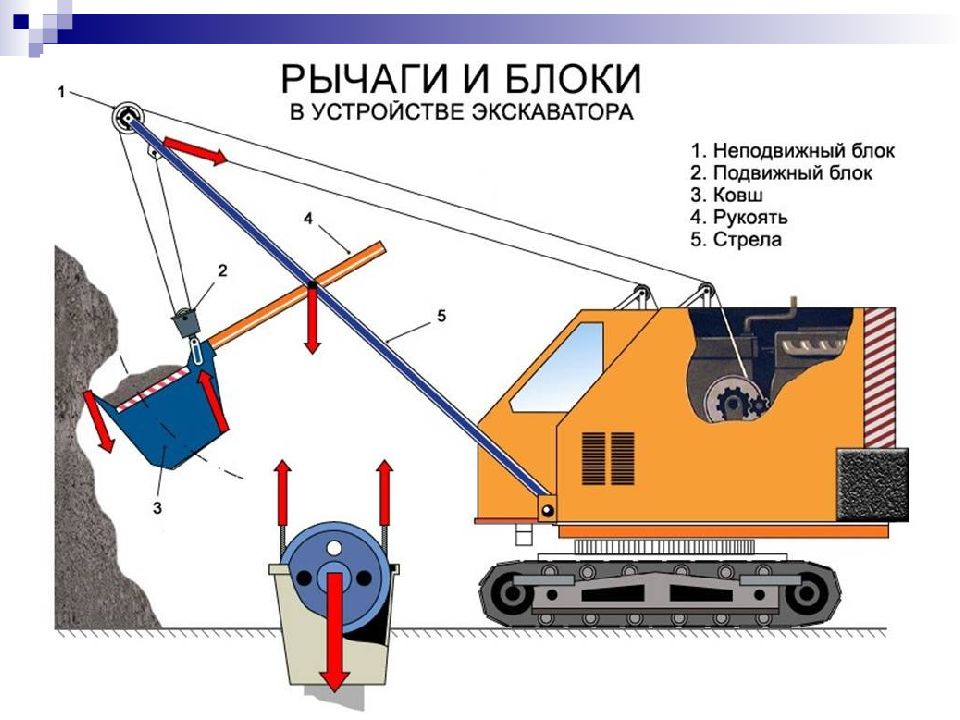

Неподвижный блок Подвижный блок
Неподвижный блок- блок, ось которого закреплена и при подъеме грузов не поднимается и не опускается. Неподвижный блок можно рассматривать как рычаг, плечи которого равны: ОА = ОВ. Согласно правилу равновесия рычага, силы, приложенные к блоку, также равны: F = P. Неподвижный блок не дает выигрыш а в силе, но позволяет изменять направление действия силы.
Подвижный блок – это блок, ось которого поднимается и опускается вместе с грузом. А- точка опоры рычага. ОА -плечо силы Р, АВ- плечо силы F АВ в два раза больше плеча силы Р -ОА Подвижный блок дает выигрыш в силе в 2 раза : F = Р/2
Полиспат - комбинация нескольких подвижных и неподвижных блоков
Кран мостовой Подъемник с лебедкой
Автором «золотого правила» механики является древнегреческий ученый Герон Александрийский, живший в 1 веке н.э.
При использовании рычага выигрыша в работе не получают. Пути, пройденные точками приложения сил на рычаге, обратно пропорциональны силам:
Действуя на длинное плечо рычага, мы выигрываем в силе, но при этом во столько же раз проигрываем в пути. Из равенства следует: F 1 S 1 =F 2 S 2, т.е А 1 =А 2 Вывод: при использовании рычага выигрыша в работе не получают
Неподвижный блок Пути, проходимые точками приложения сил F и Р, одинаковы, одинаковы и силы, а значит, одинаковы и работы. Неподвижный блок не дает выигрыша в работе.
Подвижный блок Чтобы при помощи подвижного блока поднять груз на высоту h, необходимо конец веревки, к которому прикреплен динамометр, переместить на высоту 2h. Вывод: получая выигрыш в силе в 2 раза, проигрывают в 2 раза в пути, а следовательно, подвижный блок не дает выигрыша в работе.
Ни один из механизмов не дает выигрыша в работе. Во сколько раз выигрываем в силе, во столько раз проигрываем в расстоянии. F 1 S 1 =F 2 S 2, А 1 =А 2
Какие блоки изображены на рисунках? А Б
2. Какой блок изображен на рисунках?
3. Какой блок изображен на рисунках?
4. Какое соотношение существует между путями, пройденными точками приложения сил на рычаге и этими силами? 5. Во сколько раз проигрывают в пути, используя для поднятия грузов подвижный блок? 6. В чем состоит «Золотое правило» механики?
§ 61, 62 Упр.33 (1-4) стр.185
