Ятагама Даммика, преподаватель спецдициплин

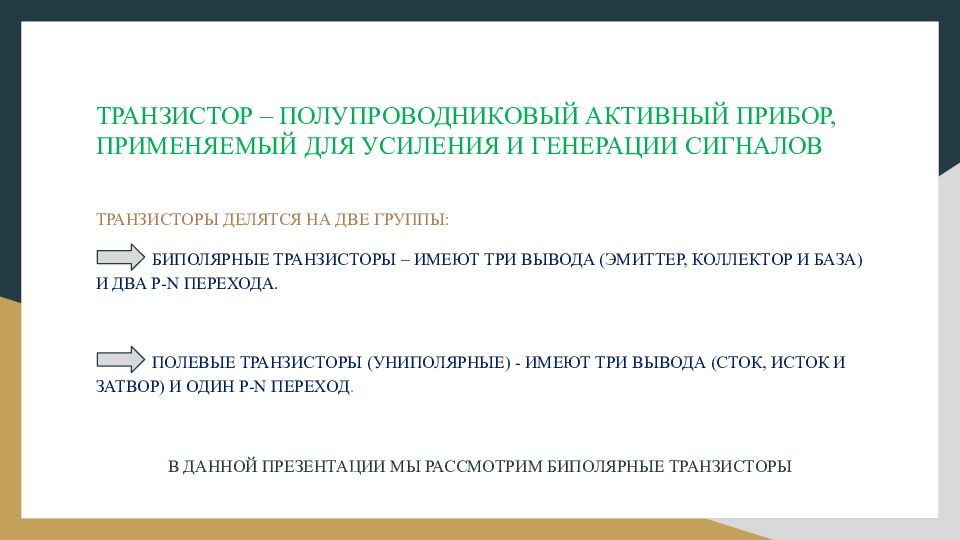

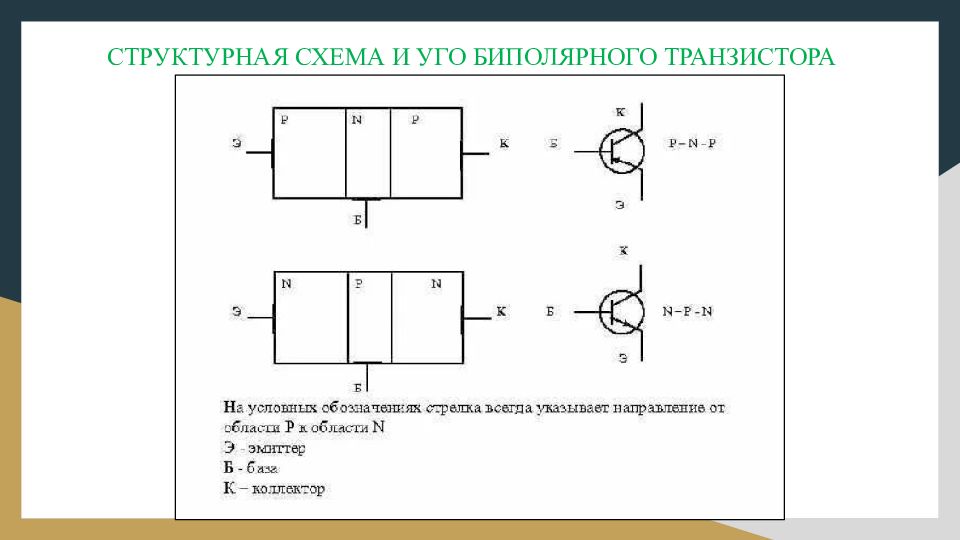

ТРАНЗИСТОРЫ ДЕЛЯТСЯ НА ДВЕ ГРУППЫ: БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ – ИМЕЮТ ТРИ ВЫВОДА (ЭМИТТЕР, КОЛЛЕКТОР И БАЗА) И ДВА P-N ПЕРЕХОДА. ПОЛЕВЫЕ ТРАНЗИСТОРЫ (УНИПОЛЯРНЫЕ) - ИМЕЮТ ТРИ ВЫВОДА (СТОК, ИСТОК И ЗАТВОР) И ОДИН P-N ПЕРЕХОД. В ДАННОЙ ПРЕЗЕНТАЦИИ МЫ РАССМОТРИМ БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ

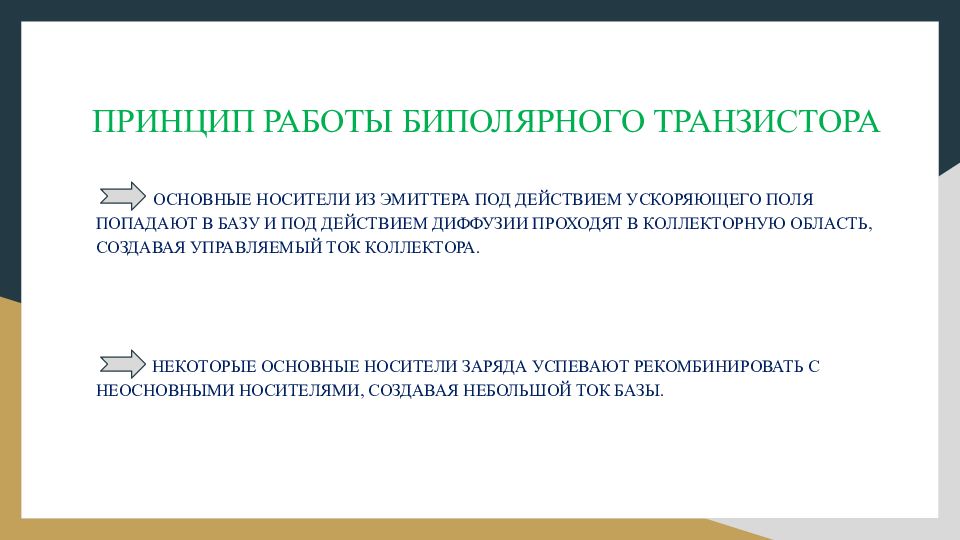

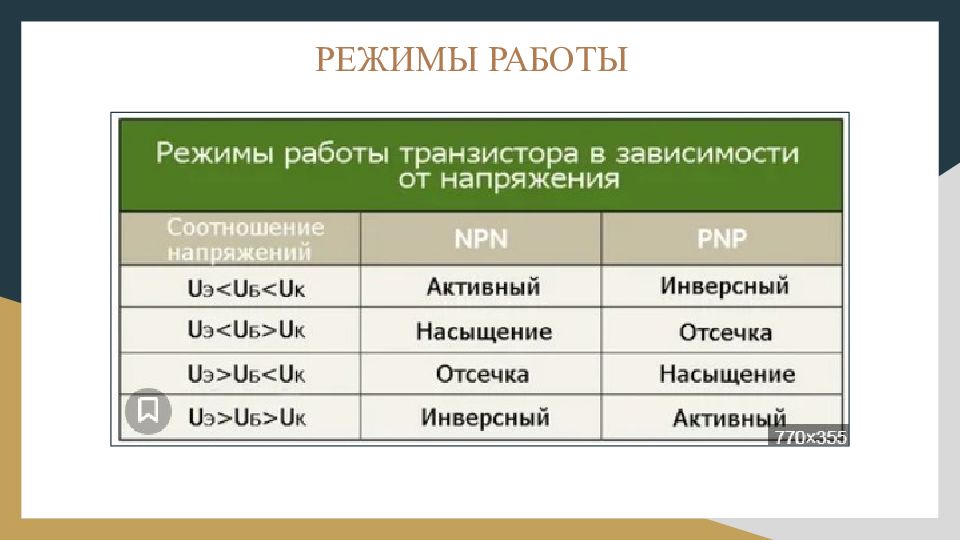

ОСНОВНЫЕ НОСИТЕЛИ ИЗ ЭМИТТЕРА ПОД ДЕЙСТВИЕМ УСКОРЯЮЩЕГО ПОЛЯ ПОПАДАЮТ В БАЗУ И ПОД ДЕЙСТВИЕМ ДИФФУЗИИ ПРОХОДЯТ В КОЛЛЕКТОРНУЮ ОБЛАСТЬ, СОЗДАВАЯ УПРАВЛЯЕМЫЙ ТОК КОЛЛЕКТОРА. НЕКОТОРЫЕ ОСНОВНЫЕ НОСИТЕЛИ ЗАРЯДА УСПЕВАЮТ РЕКОМБИНИРОВАТЬ С НЕОСНОВНЫМИ НОСИТЕЛЯМИ, СОЗДАВАЯ НЕБОЛЬШОЙ ТОК БАЗЫ.

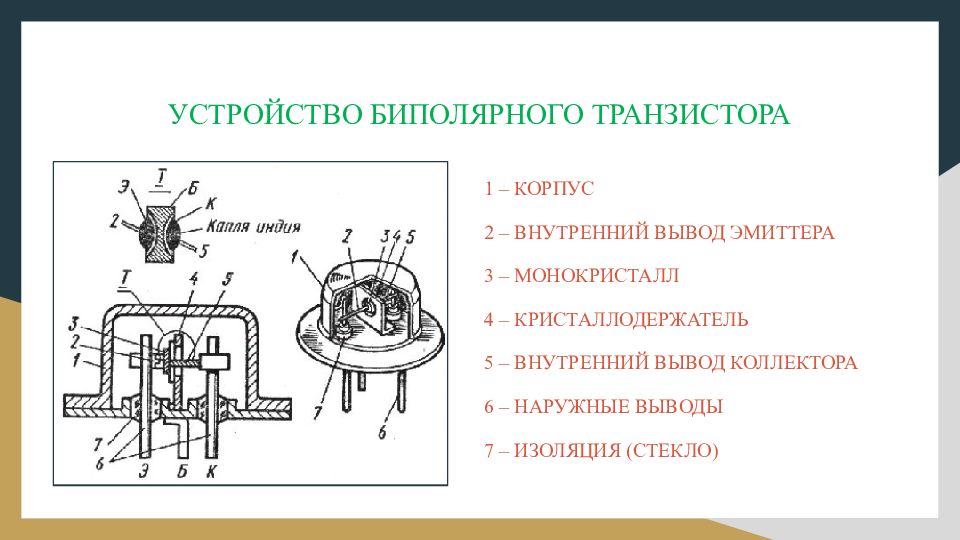

1 – КОРПУС 2 – ВНУТРЕННИЙ ВЫВОД ЭМИТТЕРА 3 – МОНОКРИСТАЛЛ 4 – КРИСТАЛЛОДЕРЖАТЕЛЬ 5 – ВНУТРЕННИЙ ВЫВОД КОЛЛЕКТОРА 6 – НАРУЖНЫЕ ВЫВОДЫ 7 – ИЗОЛЯЦИЯ (СТЕКЛО)

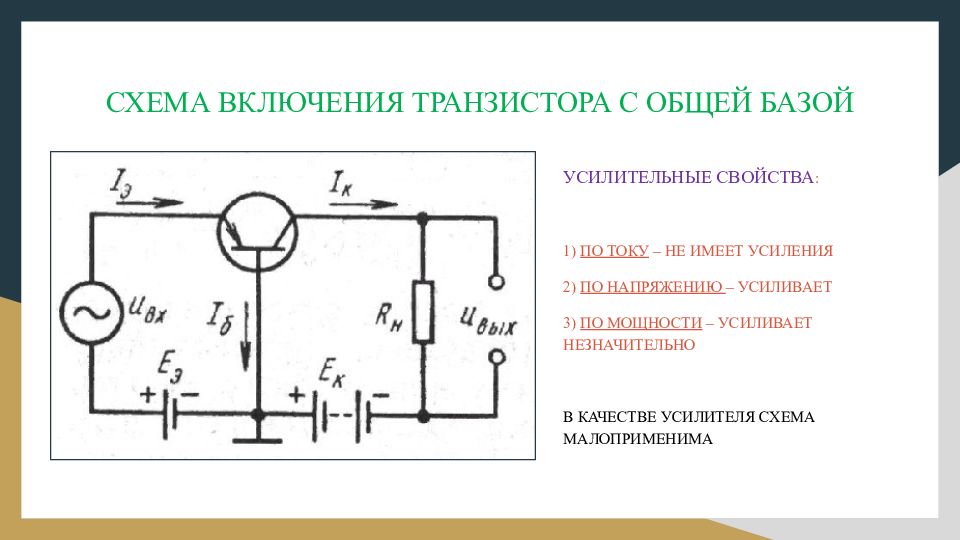

УСИЛИТЕЛЬНЫЕ СВОЙСТВА : 1) ПО ТОКУ – НЕ ИМЕЕТ УСИЛЕНИЯ 2) ПО НАПРЯЖЕНИЮ – УСИЛИВАЕТ 3) ПО МОЩНОСТИ – УСИЛИВАЕТ НЕЗНАЧИТЕЛЬНО В КАЧЕСТВЕ УСИЛИТЕЛЯ СХЕМА МАЛОПРИМЕНИМА

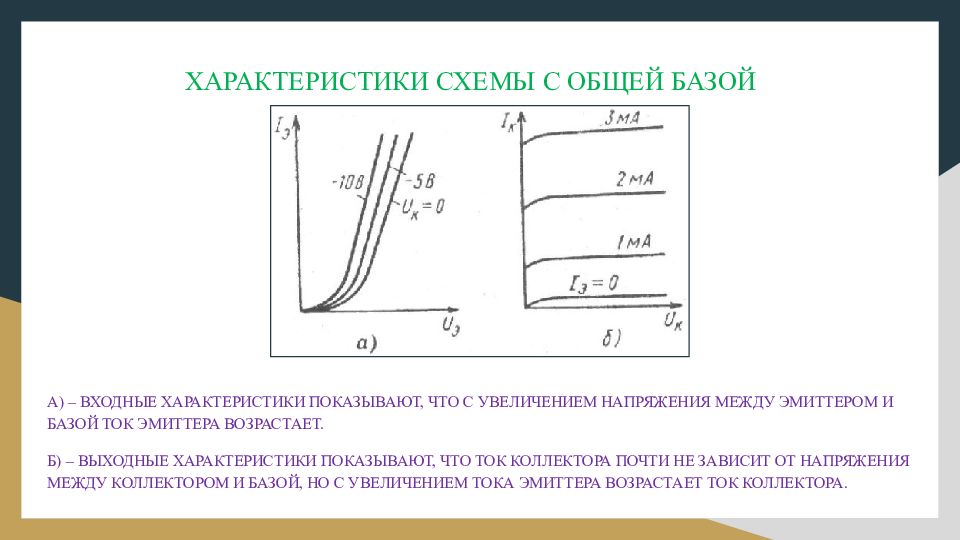

А) – ВХОДНЫЕ ХАРАКТЕРИСТИКИ ПОКАЗЫВАЮТ, ЧТО С УВЕЛИЧЕНИЕМ НАПРЯЖЕНИЯ МЕЖДУ ЭМИТТЕРОМ И БАЗОЙ ТОК ЭМИТТЕРА ВОЗРАСТАЕТ. Б) – ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ПОКАЗЫВАЮТ, ЧТО ТОК КОЛЛЕКТОРА ПОЧТИ НЕ ЗАВИСИТ ОТ НАПРЯЖЕНИЯ МЕЖДУ КОЛЛЕКТОРОМ И БАЗОЙ, НО С УВЕЛИЧЕНИЕМ ТОКА ЭМИТТЕРА ВОЗРАСТАЕТ ТОК КОЛЛЕКТОРА.

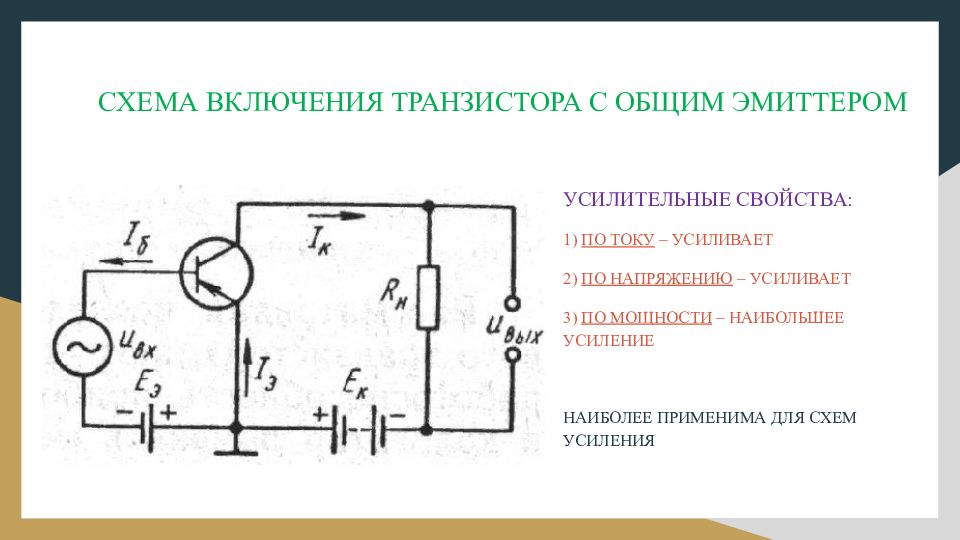

УСИЛИТЕЛЬНЫЕ СВОЙСТВА: 1) ПО ТОКУ – УСИЛИВАЕТ 2) ПО НАПРЯЖЕНИЮ – УСИЛИВАЕТ 3) ПО МОЩНОСТИ – НАИБОЛЬШЕЕ УСИЛЕНИЕ НАИБОЛЕЕ ПРИМЕНИМА ДЛЯ СХЕМ УСИЛЕНИЯ

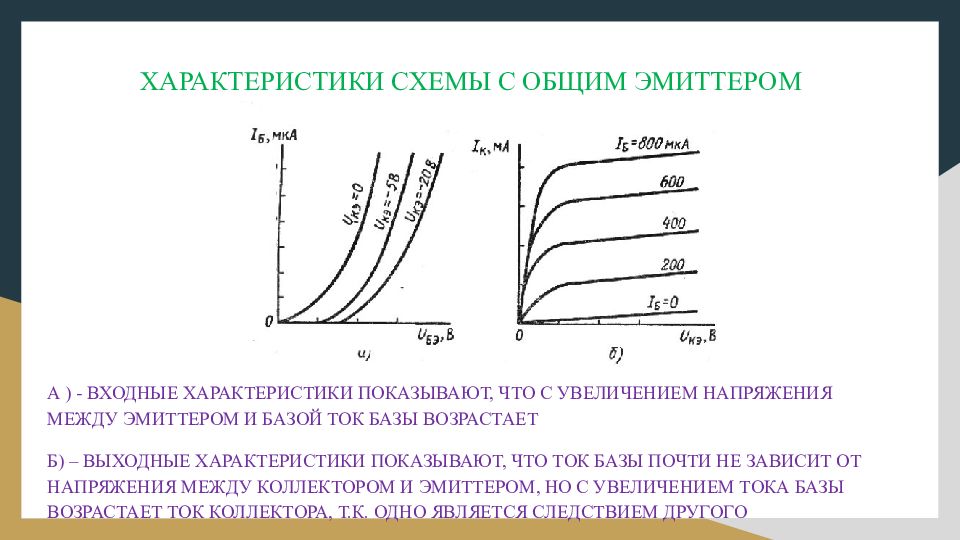

А ) - ВХОДНЫЕ ХАРАКТЕРИСТИКИ ПОКАЗЫВАЮТ, ЧТО С УВЕЛИЧЕНИЕМ НАПРЯЖЕНИЯ МЕЖДУ ЭМИТТЕРОМ И БАЗОЙ ТОК БАЗЫ ВОЗРАСТАЕТ Б) – ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ПОКАЗЫВАЮТ, ЧТО ТОК БАЗЫ ПОЧТИ НЕ ЗАВИСИТ ОТ НАПРЯЖЕНИЯ МЕЖДУ КОЛЛЕКТОРОМ И ЭМИТТЕРОМ, НО С УВЕЛИЧЕНИЕМ ТОКА БАЗЫ ВОЗРАСТАЕТ ТОК КОЛЛЕКТОРА, Т.К. ОДНО ЯВЛЯЕТСЯ СЛЕДСТВИЕМ ДРУГОГО

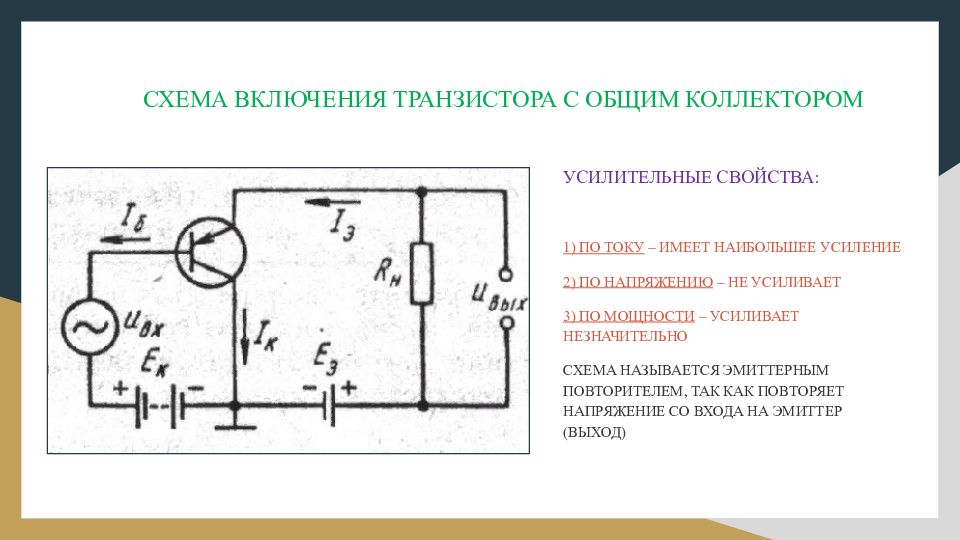

УСИЛИТЕЛЬНЫЕ СВОЙСТВА: 1) ПО ТОКУ – ИМЕЕТ НАИБОЛЬШЕЕ УСИЛЕНИЕ 2) ПО НАПРЯЖЕНИЮ – НЕ УСИЛИВАЕТ 3) ПО МОЩНОСТИ – УСИЛИВАЕТ НЕЗНАЧИТЕЛЬНО СХЕМА НАЗЫВАЕТСЯ ЭМИТТЕРНЫМ ПОВТОРИТЕЛЕМ, ТАК КАК ПОВТОРЯЕТ НАПРЯЖЕНИЕ СО ВХОДА НА ЭМИТТЕР (ВЫХОД)

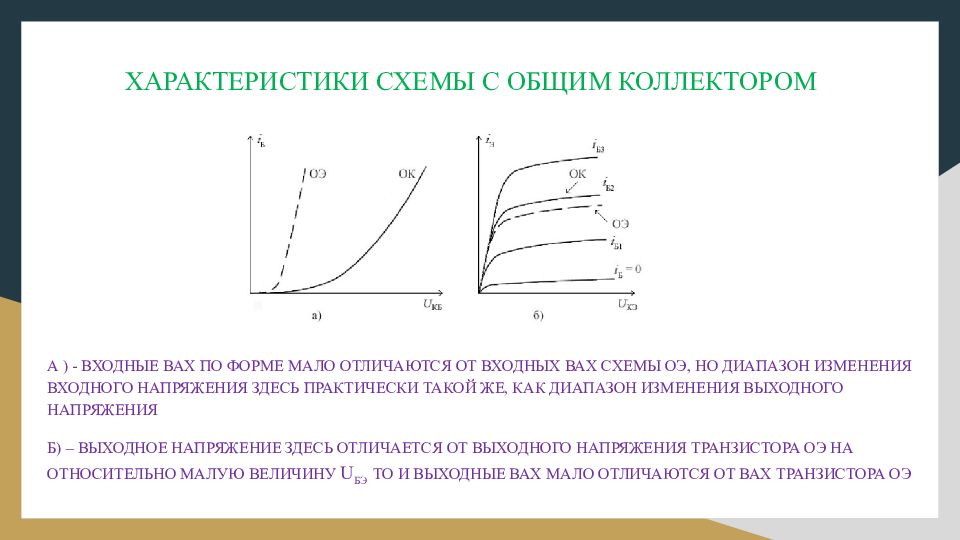

А ) - ВХОДНЫЕ ВАХ ПО ФОРМЕ МАЛО ОТЛИЧАЮТСЯ ОТ ВХОДНЫХ ВАХ СХЕМЫ ОЭ, НО ДИАПАЗОН ИЗМЕНЕНИЯ ВХОДНОГО НАПРЯЖЕНИЯ ЗДЕСЬ ПРАКТИЧЕСКИ ТАКОЙ ЖЕ, КАК ДИАПАЗОН ИЗМЕНЕНИЯ ВЫХОДНОГО НАПРЯЖЕНИЯ Б) – ВЫХОДНОЕ НАПРЯЖЕНИЕ ЗДЕСЬ ОТЛИЧАЕТСЯ ОТ ВЫХОДНОГО НАПРЯЖЕНИЯ ТРАНЗИСТОРА ОЭ НА ОТНОСИТЕЛЬНО МАЛУЮ ВЕЛИЧИНУ U БЭ ТО И ВЫХОДНЫЕ ВАХ МАЛО ОТЛИЧАЮТСЯ ОТ ВАХ ТРАНЗИСТОРА ОЭ

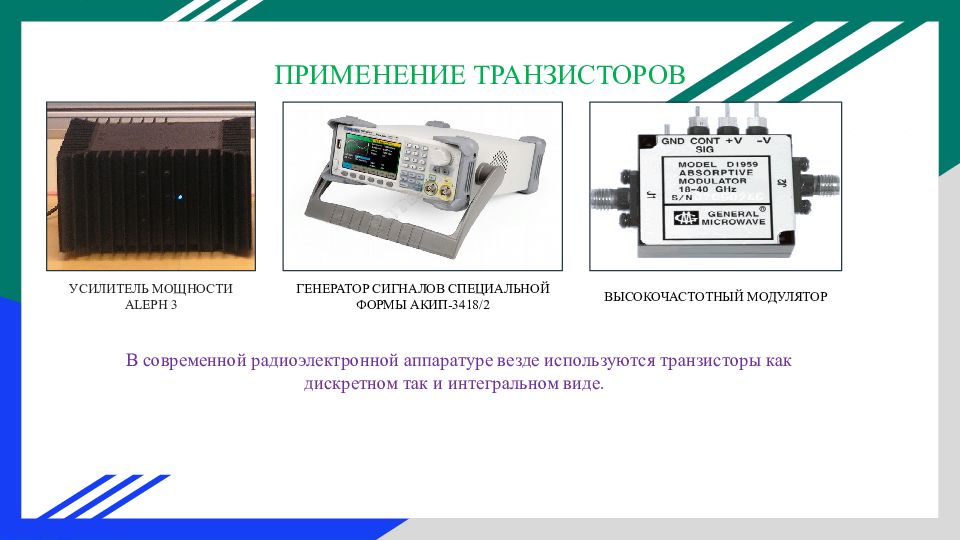

В современной радиоэлектронной аппаратуре везде используются транзисторы как дискретном так и интегральном виде. УСИЛИТЕЛЬ МОЩНОСТИ ALEPH 3 ГЕНЕРАТОР СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ АКИП-3418/2 ВЫСОКОЧАСТОТНЫЙ МОДУЛЯТОР
