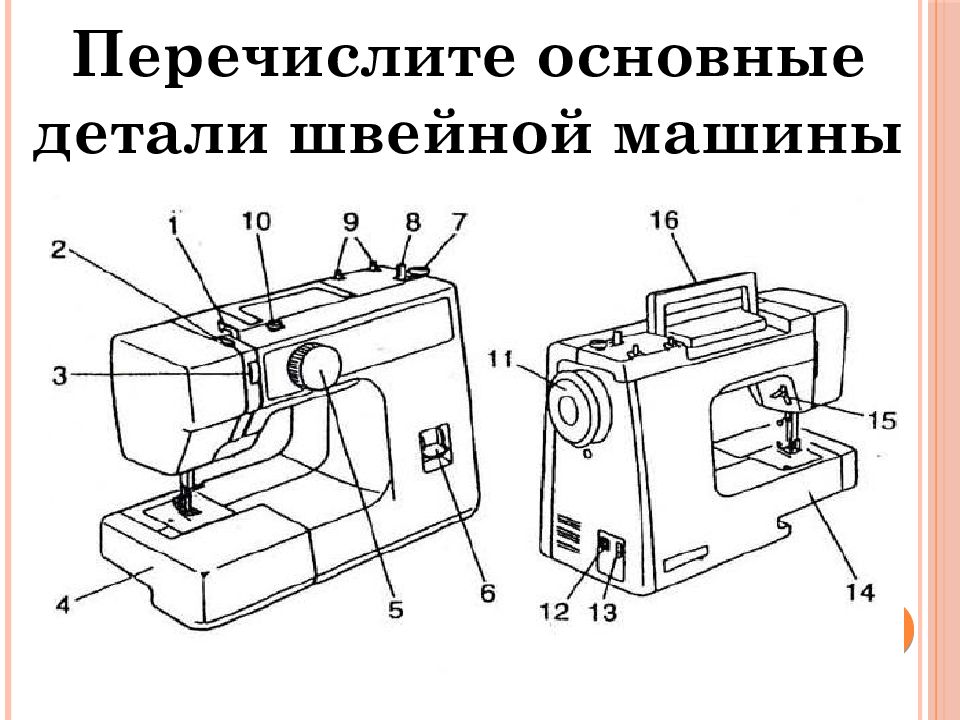

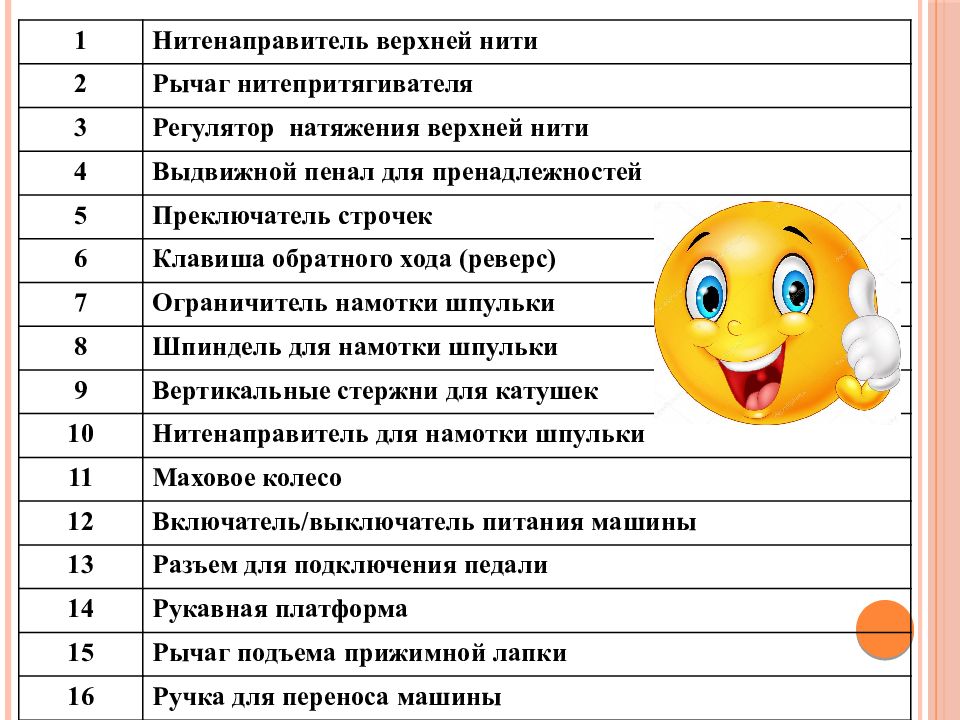

1 Нитенаправитель верхней нити 2 Рычаг нитепритягивателя 3 Регулятор натяжения верхней нити 4 Выдвижной пенал для пренадлежностей 5 Преключатель строчек 6 Клавиша обратного хода (реверс) 7 Ограничитель намотки шпульки 8 Шпиндель для намотки шпульки 9 Вертикальные стержни для катушек 10 Нитенаправитель для намотки шпульки 11 Маховое колесо 12 Включатель/выключатель питания машины 13 Разъем для подключения педали 14 Рукавная платформа 15 Рычаг подъема прижимной лапки 16 Ручка для переноса машины

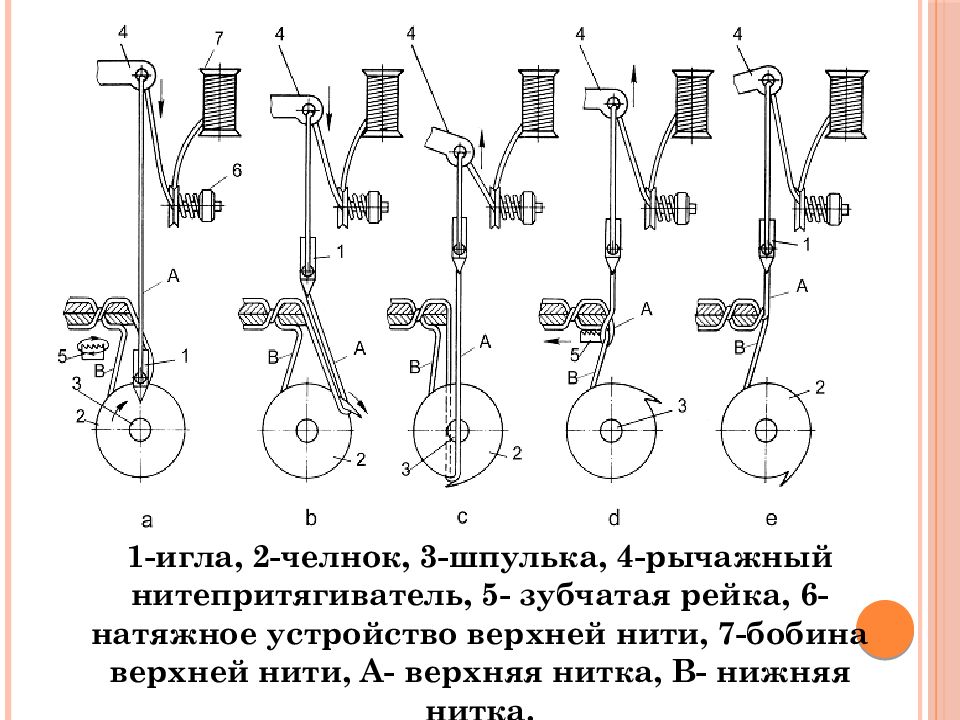

1-игла, 2-челнок, 3-шпулька, 4-рычажный нитепритягиватель, 5- зубчатая рейка, 6-натяжное устройство верхней нити, 7-бобина верхней нити, А- верхняя нитка, В- нижняя нитка.

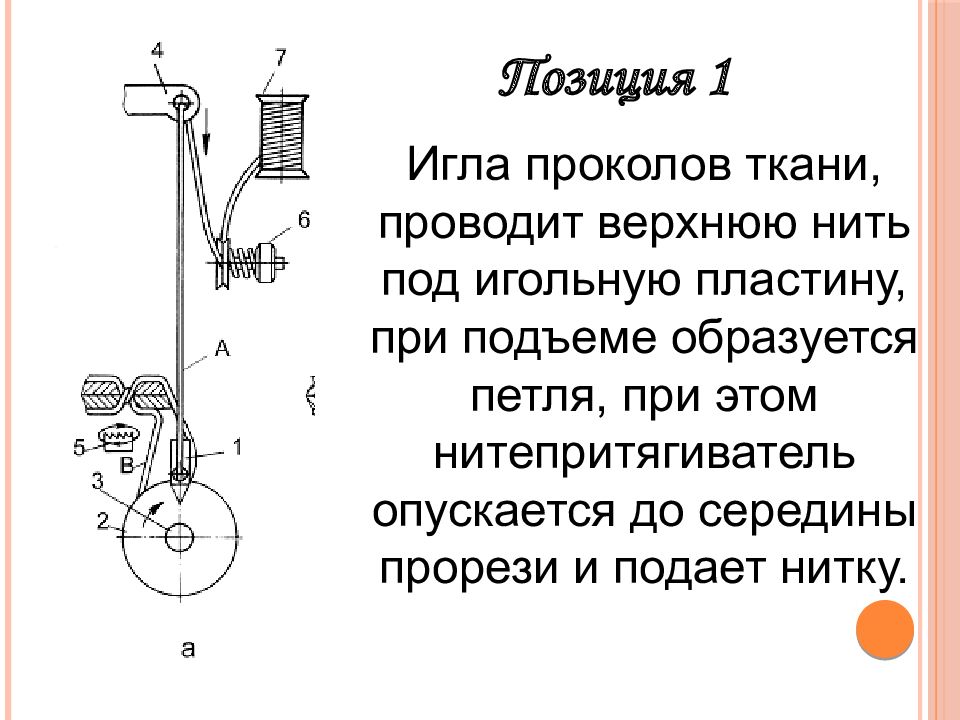

Игла проколов ткани, проводит верхнюю нить под игольную пластину, при подъеме образуется петля, при этом нитепритягиватель опускается до середины прорези и подает нитку. Позиция 1

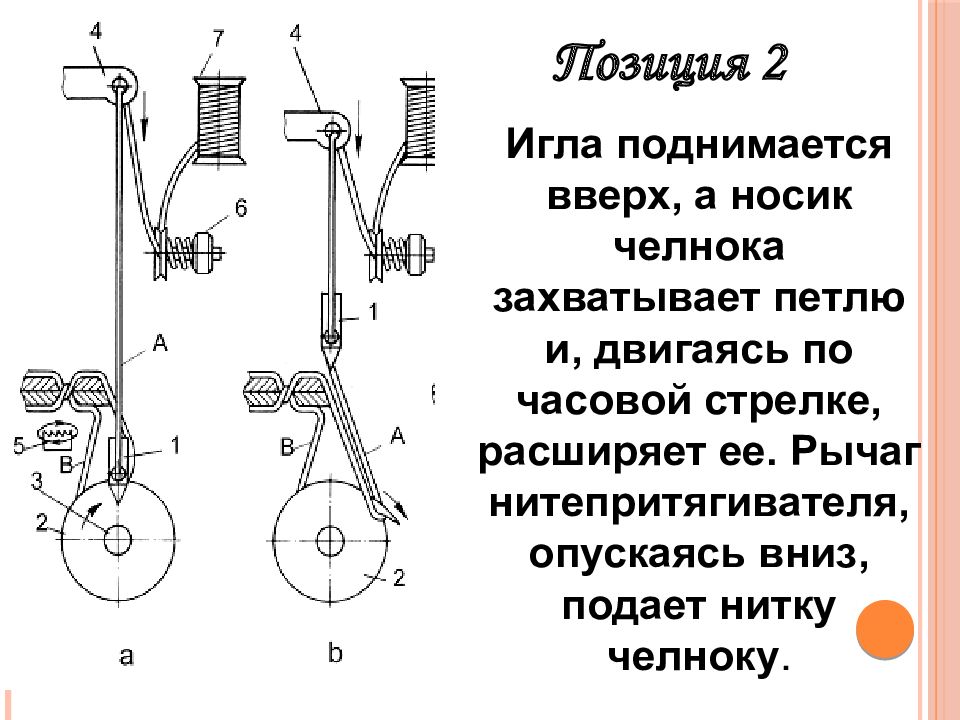

Игла поднимается вверх, а носик челнока захватывает петлю и, двигаясь по часовой стрелке, расширяет ее. Рычаг нитепритягивателя, опускаясь вниз, подает нитку челноку. Позиция 2

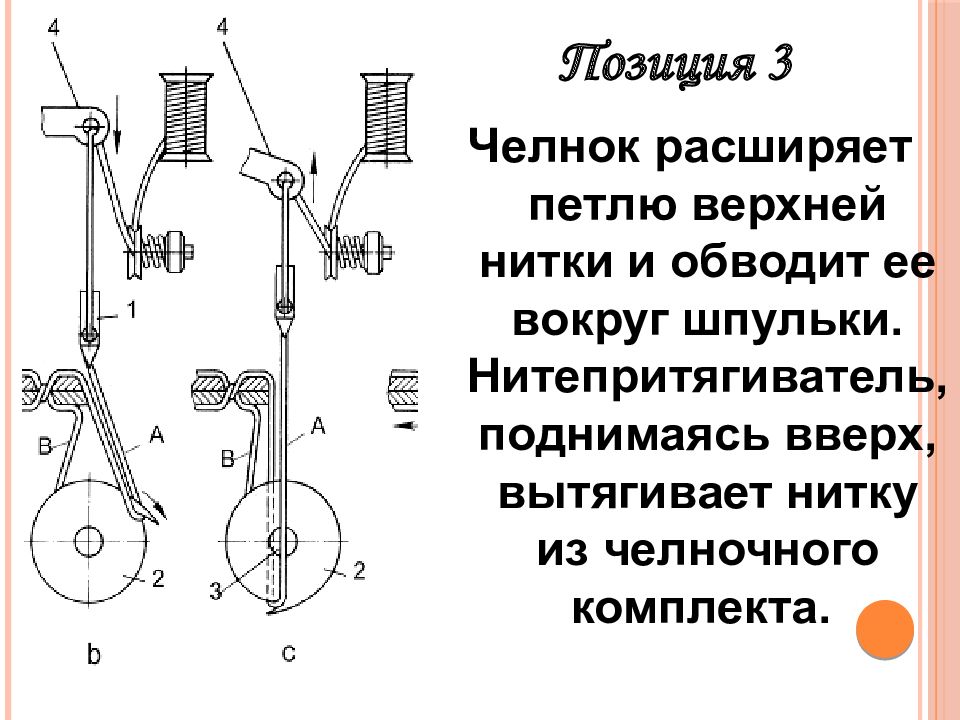

Позиция 3 Челнок расширяет петлю верхней нитки и обводит ее вокруг шпульки. Нитепритягиватель, поднимаясь вверх, вытягивает нитку из челночного комплекта.
Позиция 4 Когда петля верхней нитки обойдет вокруг шпульки более чем на 180 градусов, рычаг нитепритягивателя быстро поднимается вверх и затягивает стежок. Челнок начинает двигаться против часовой стрелки.

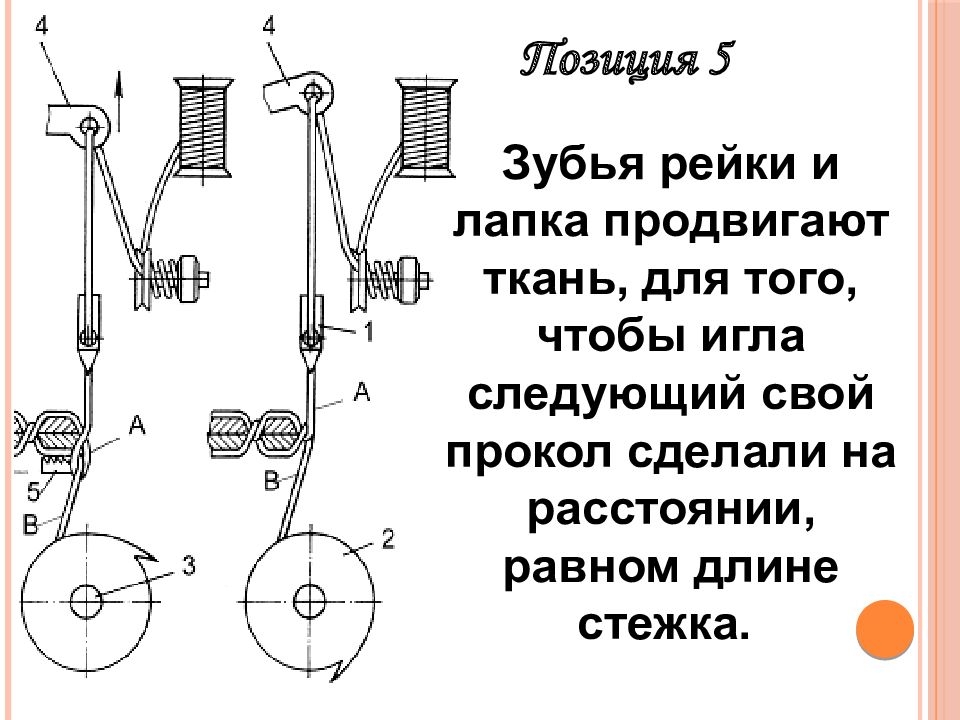

Позиция 5 Зубья рейки и лапка продвигают ткань, для того, чтобы игла следующий свой прокол сделали на расстоянии, равном длине стежка.

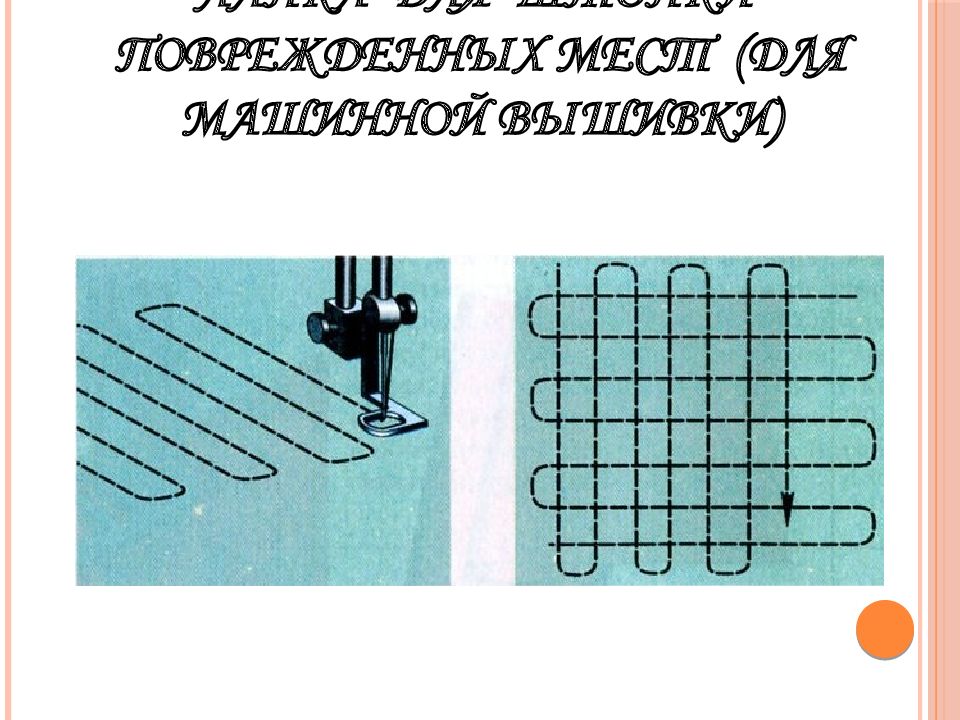

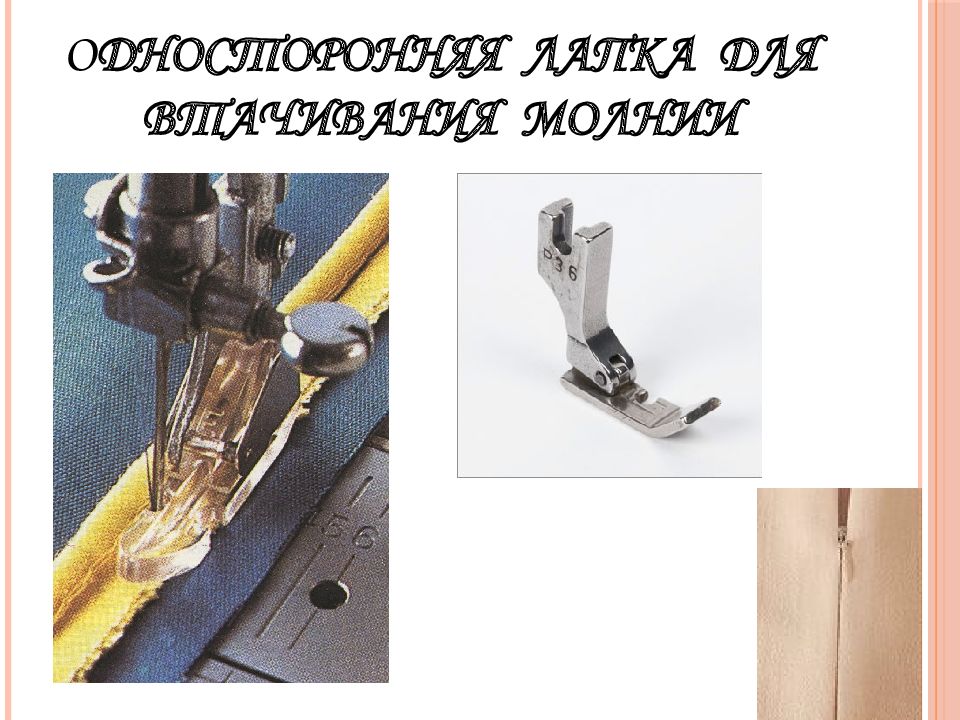

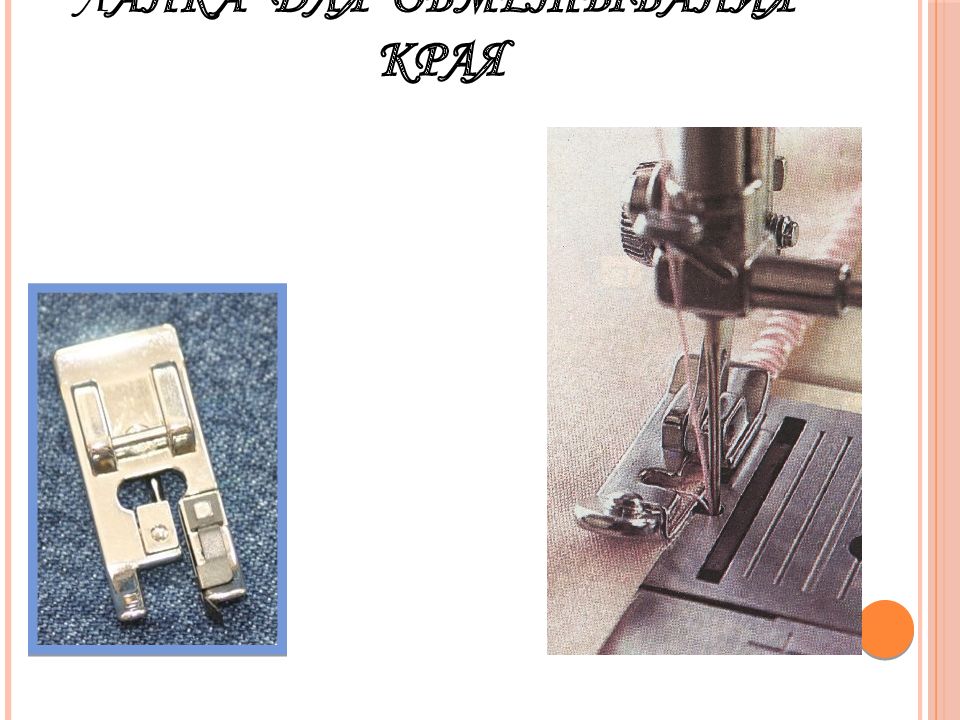

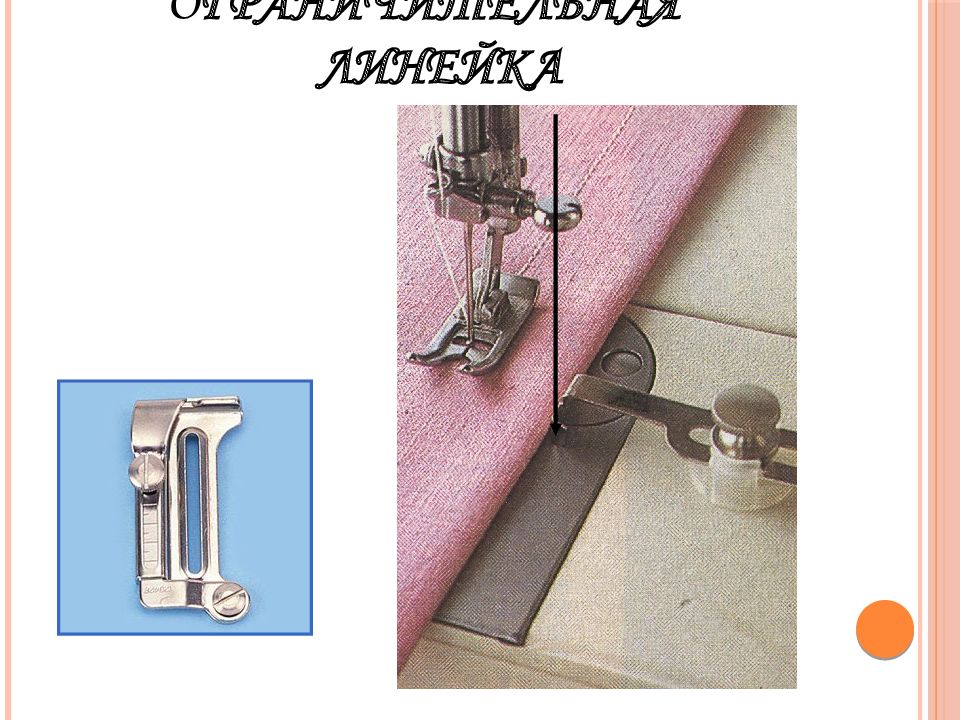

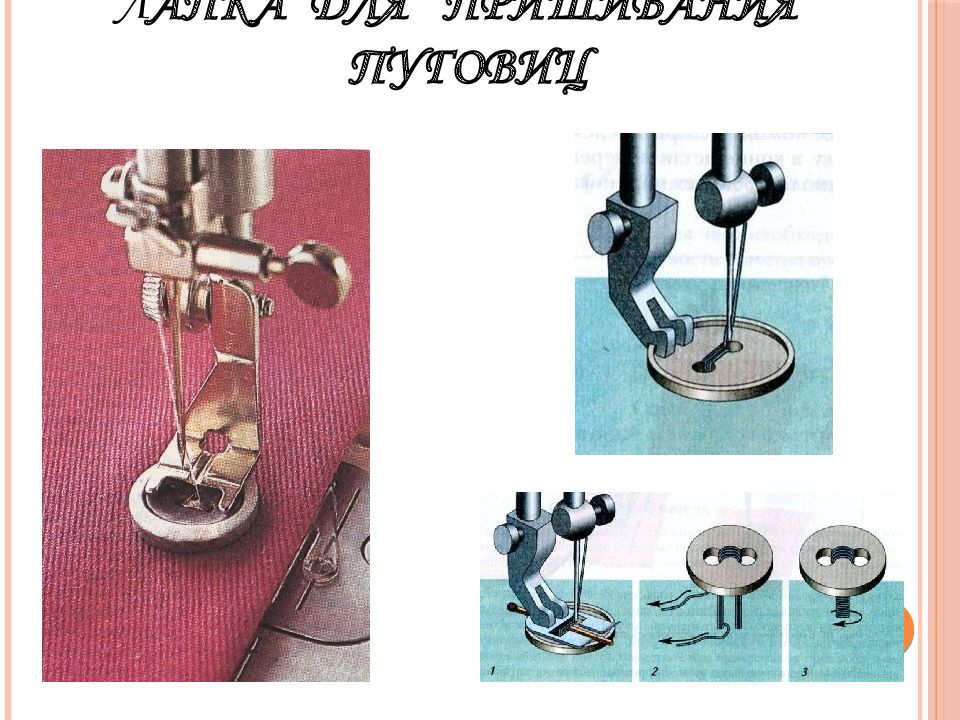

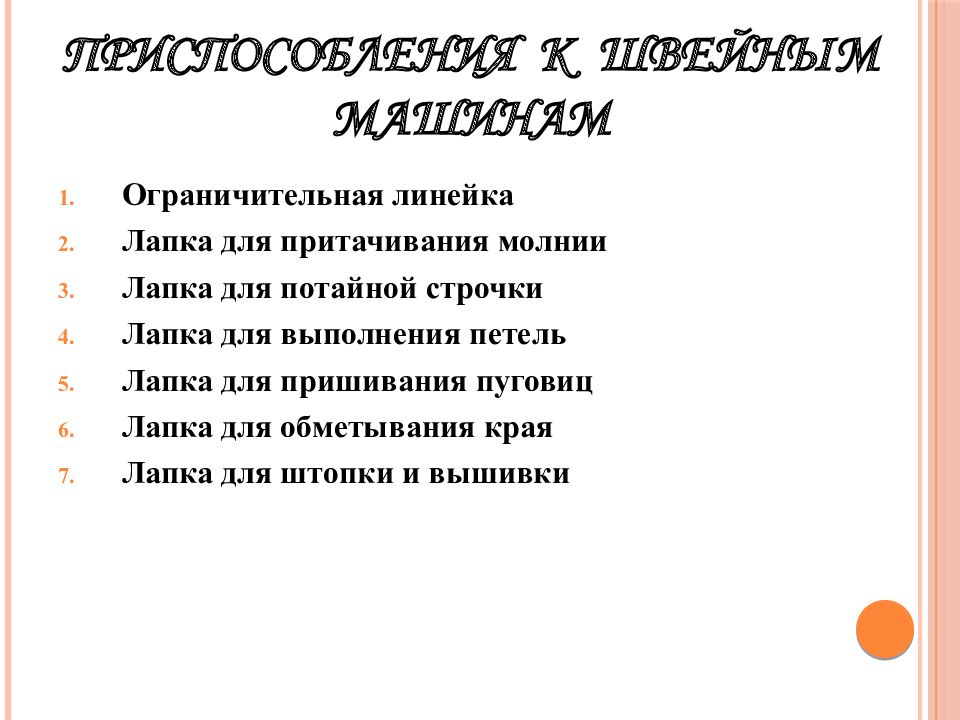

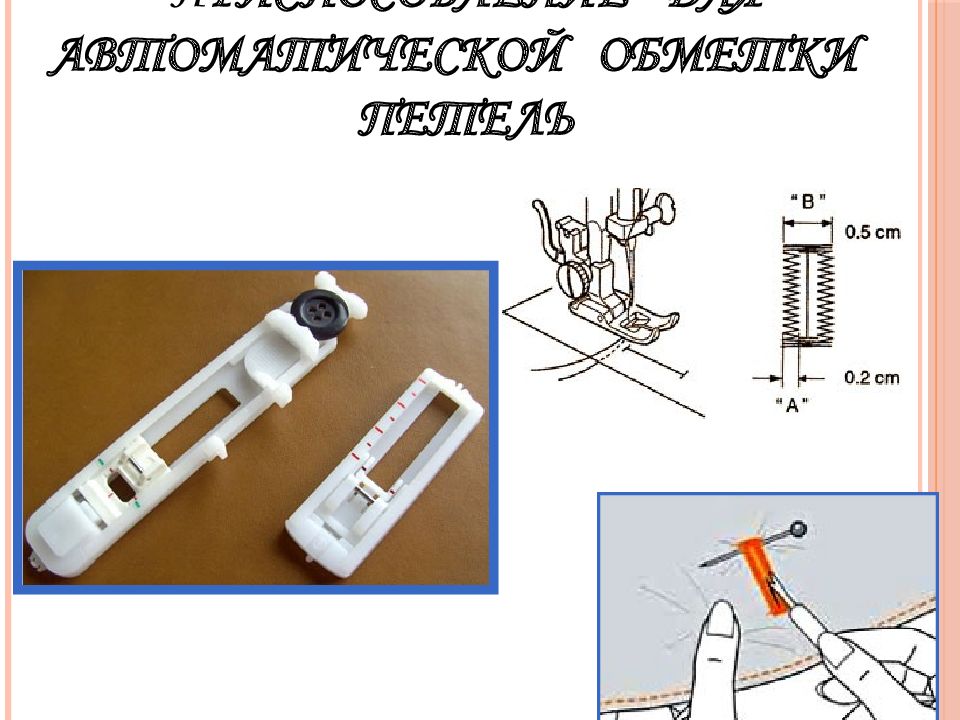

Ограничительная линейка Лапка для притачивания молнии Лапка для потайной строчки Лапка для выполнения петель Лапка для пришивания пуговиц Лапка для обметывания края Лапка для штопки и вышивки

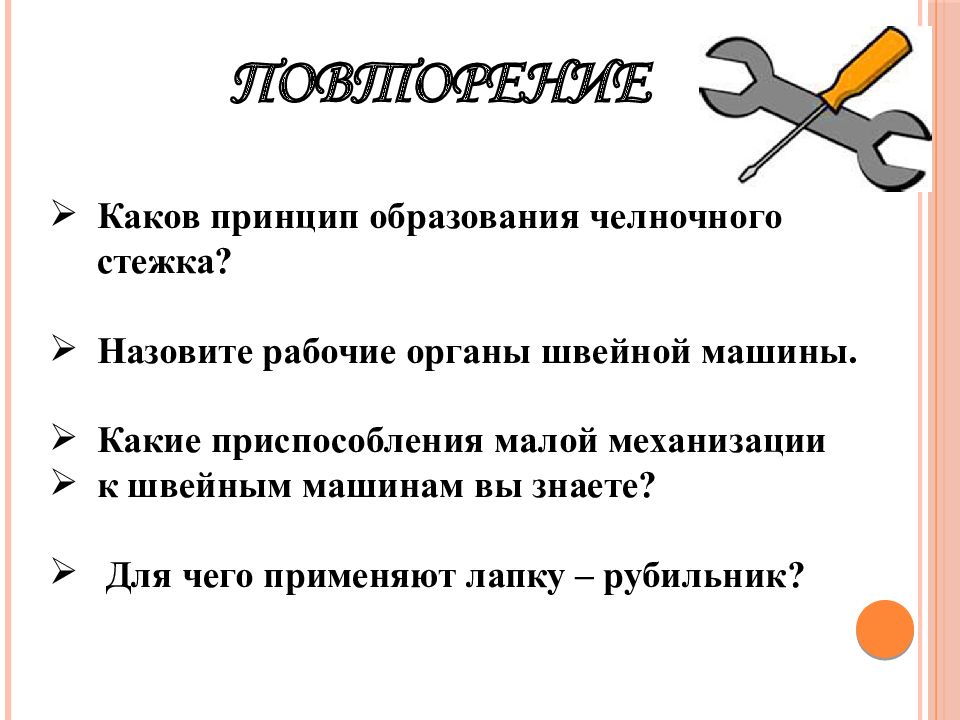

Каков принцип образования челночного стежка? Назовите рабочие органы швейной машины. Какие приспособления малой механизации к швейным машинам вы знаете? Для чего применяют лапку – рубильник?
Спасибо за урок!
