17.04.2024 1 Проектирование модели швейного предприятия службы быта Демонстрационный материал к лекции по дисциплине «ПШП БО» для студентов специальностей 260902.65, 100101.65

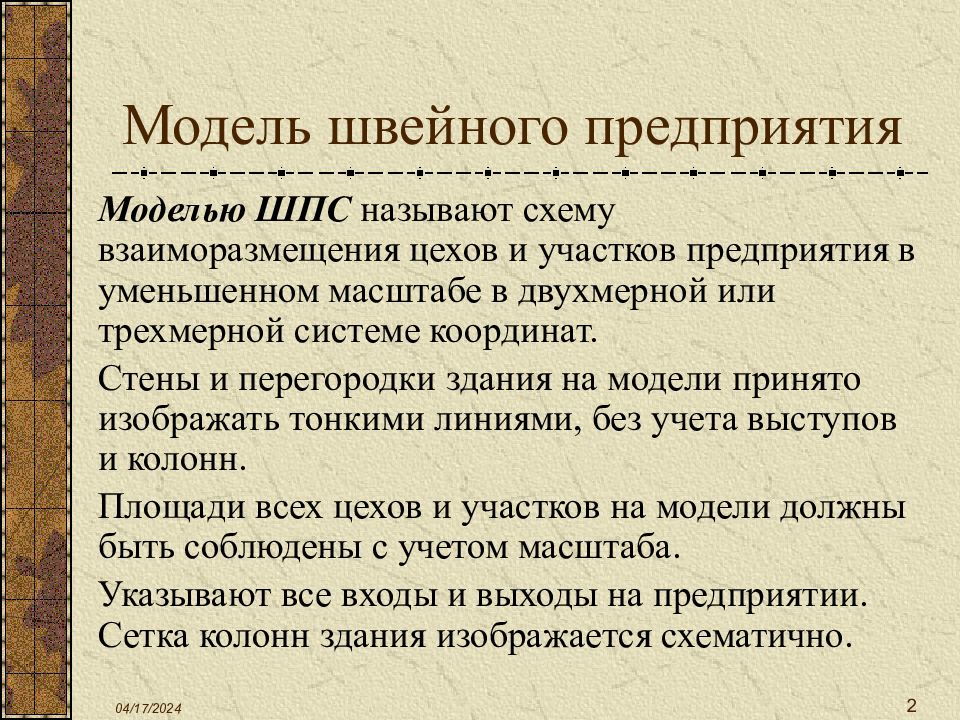

17.04.2024 2 Модель швейного предприятия Моделью ШПС называют схему взаиморазмещения цехов и участков предприятия в уменьшенном масштабе в двухмерной или трехмерной системе координат. Стены и перегородки здания на модели принято изображать тонкими линиями, без учета выступов и колонн. Площади всех цехов и участков на модели должны быть соблюдены с учетом масштаба. Указывают все входы и выходы на предприятии. Сетка колонн здания изображается схематично.

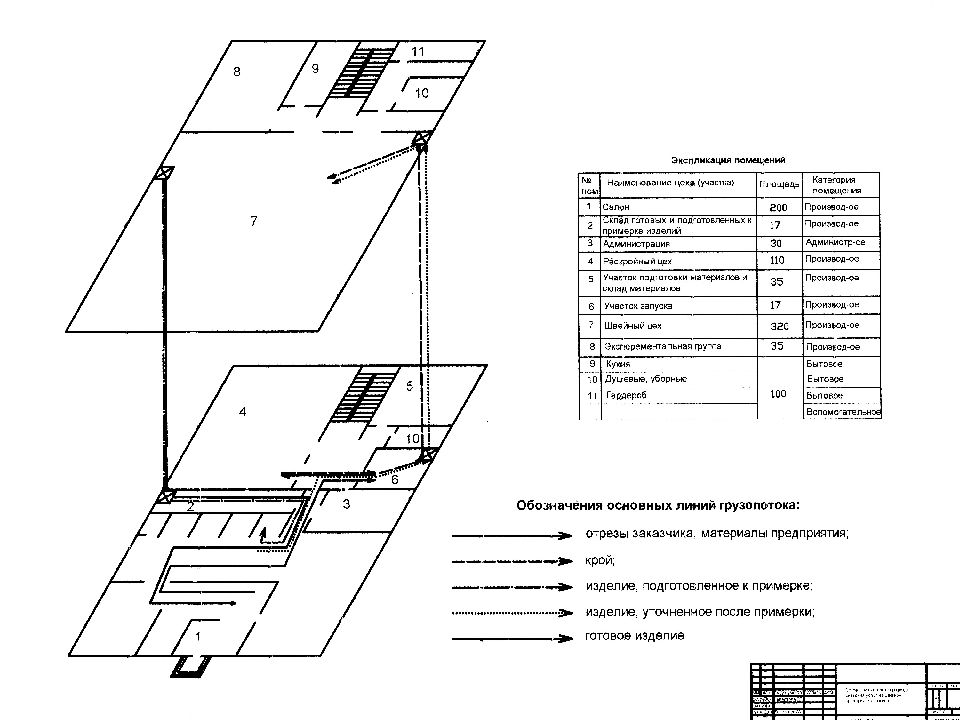

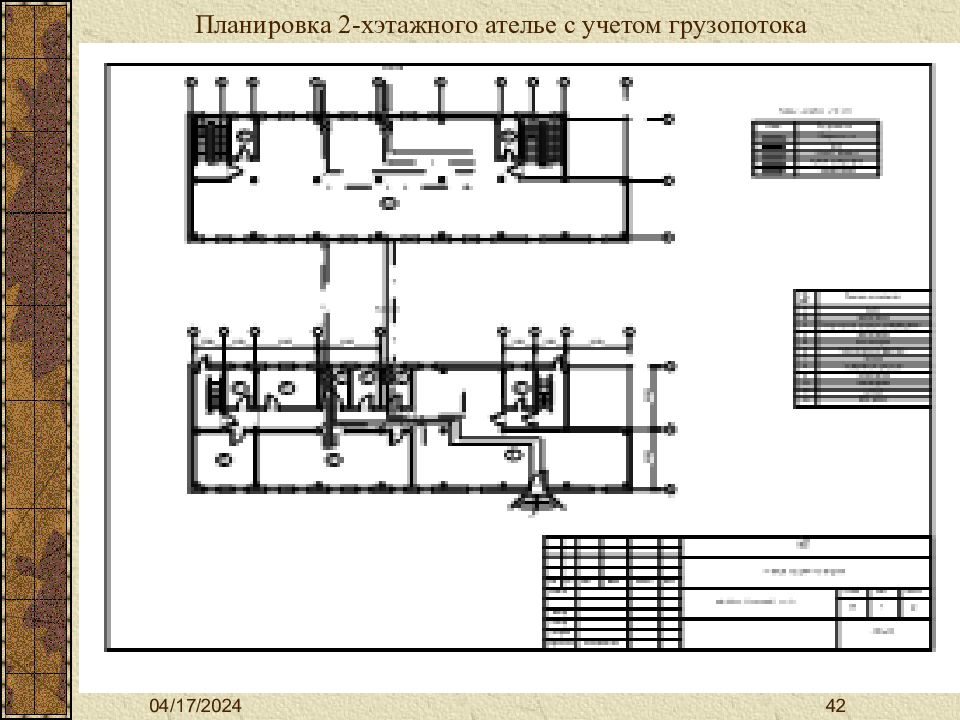

17.04.2024 3 Грузопоток на 2 этажах

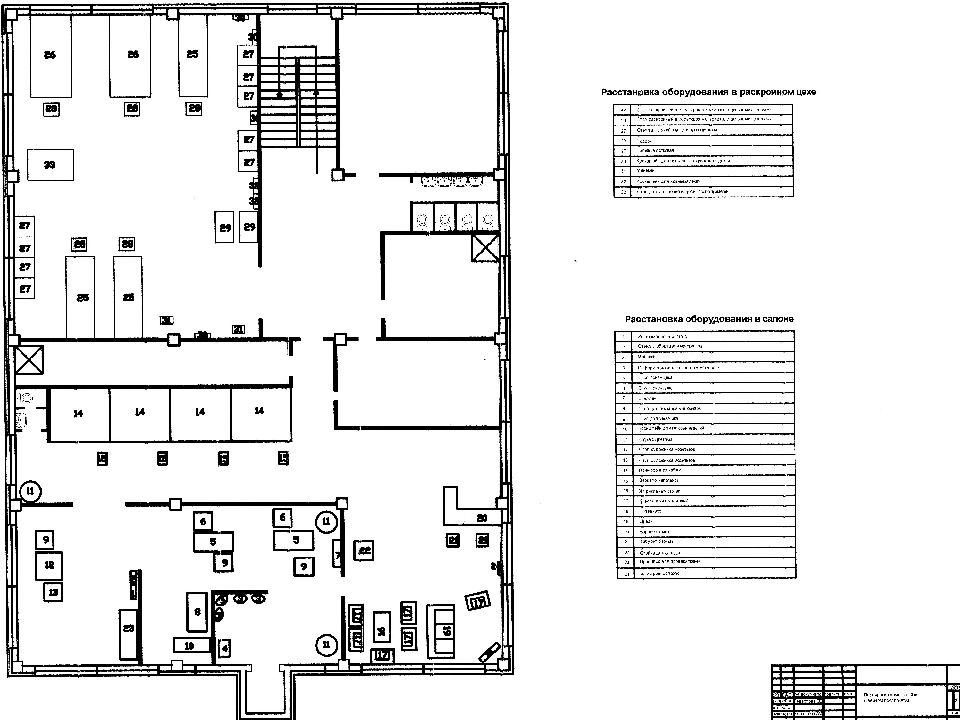

17.04.2024 4 Планировка одного этажа

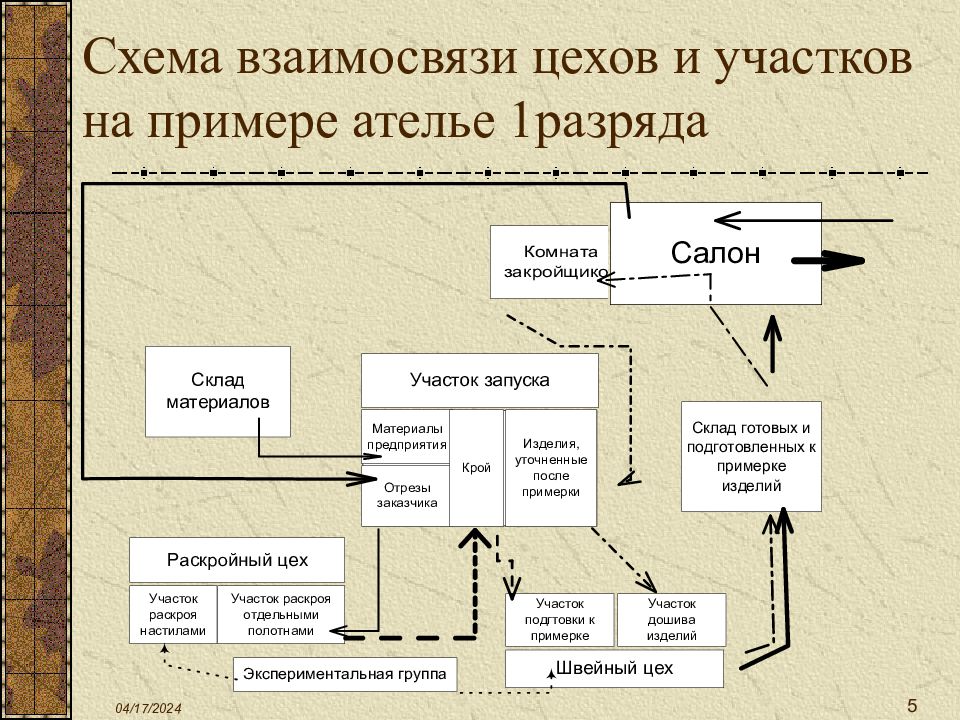

17.04.2024 5 Схема взаимосвязи цехов и участков на примере ателье 1разряда

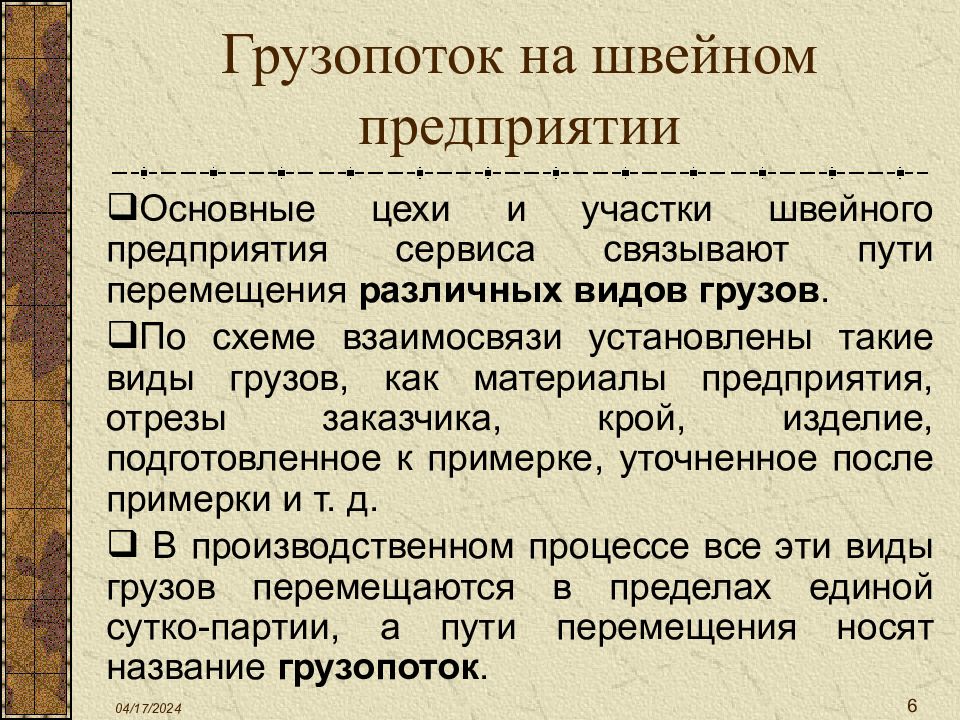

17.04.2024 6 Грузопоток на швейном предприятии Основные цехи и участки швейного предприятия сервиса связывают пути перемещения различных видов грузов. По схеме взаимосвязи установлены такие виды грузов, как материалы предприятия, отрезы заказчика, крой, изделие, подготовленное к примерке, уточненное после примерки и т. д. В производственном процессе все эти виды грузов перемещаются в пределах единой сутко-партии, а пути перемещения носят название грузопоток.

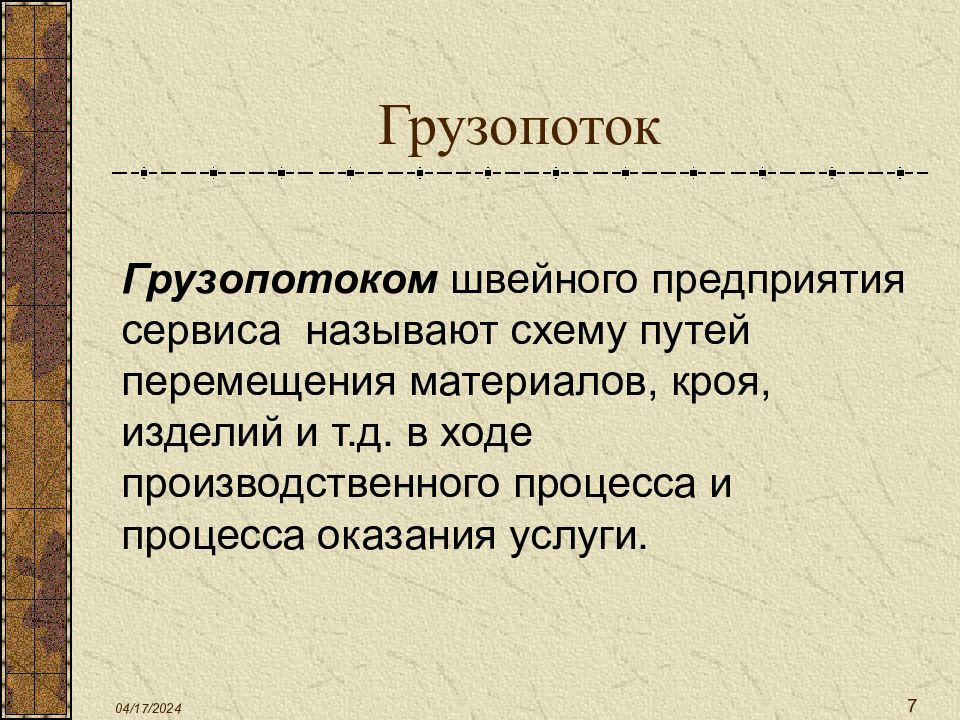

17.04.2024 7 Грузопоток Грузопотоком швейного предприятия сервиса называют схему путей перемещения материалов, кроя, изделий и т.д. в ходе производственного процесса и процесса оказания услуги.

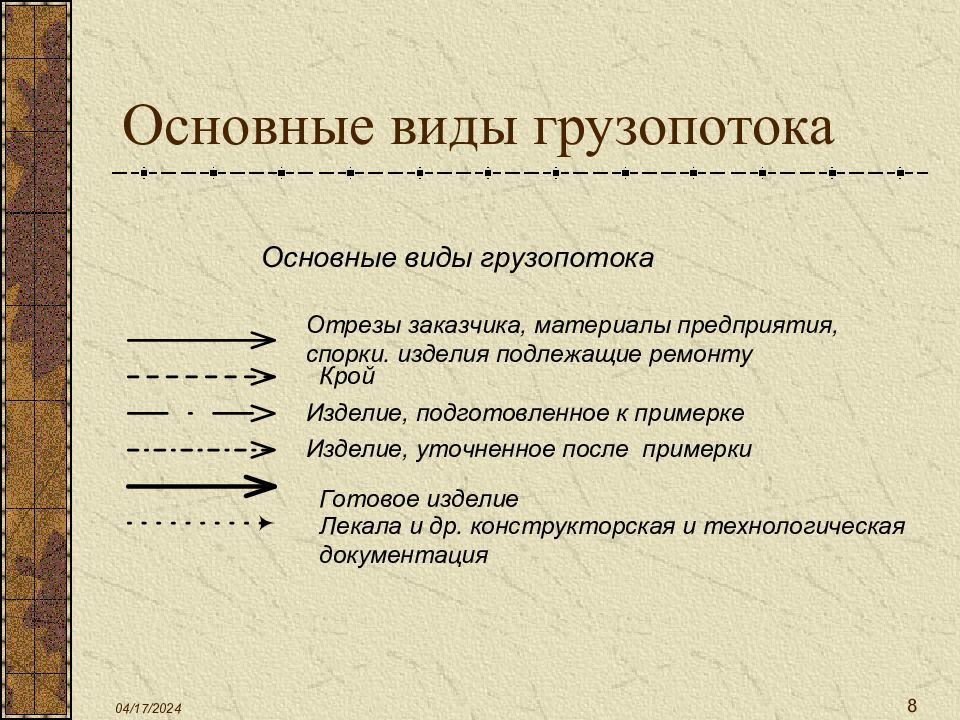

17.04.2024 8 Основные виды грузопотока

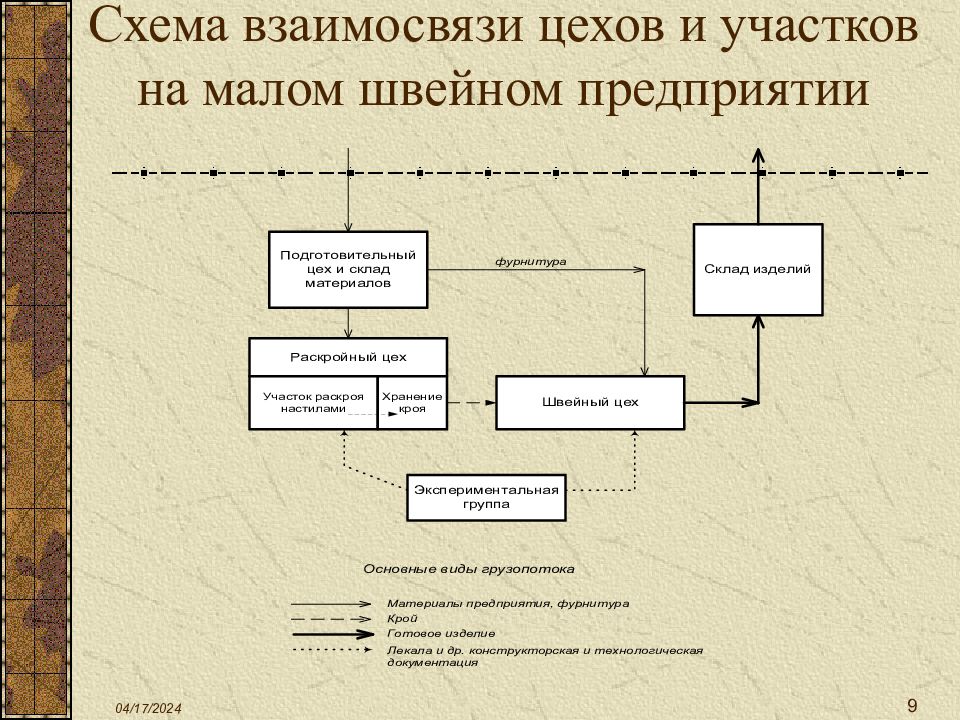

17.04.2024 9 Схема взаимосвязи цехов и участков на малом швейном предприятии

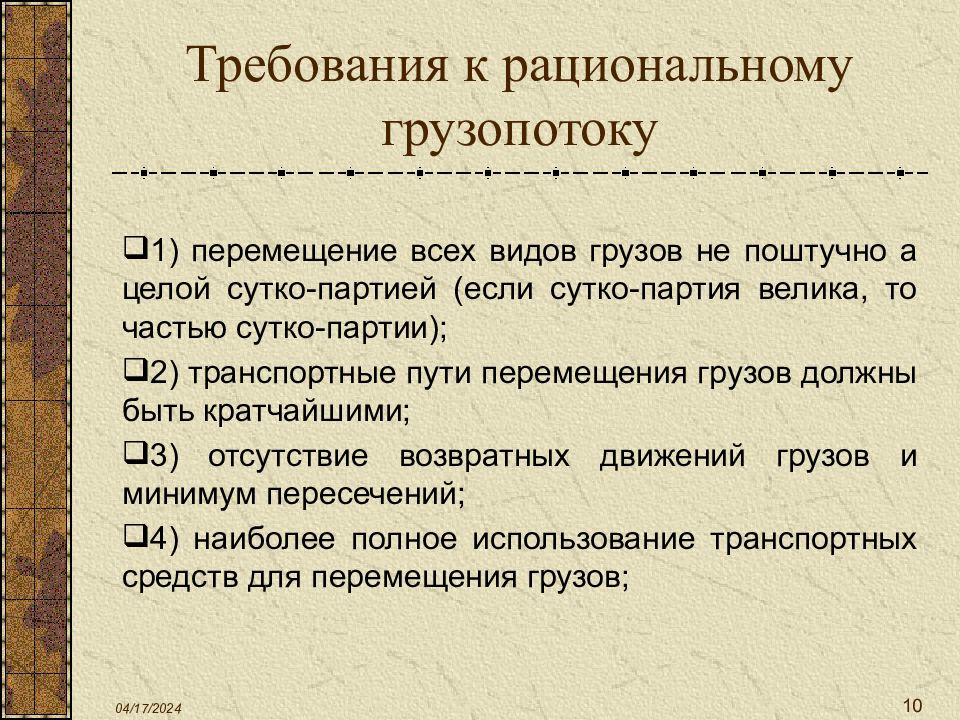

17.04.2024 10 Требования к рациональному грузопотоку 1) перемещение всех видов грузов не поштучно а целой сутко-партией (если сутко-партия велика, то частью сутко-партии); 2) транспортные пути перемещения грузов должны быть кратчайшими; 3) отсутствие возвратных движений грузов и минимум пересечений; 4) наиболее полное использование транспортных средств для перемещения грузов;

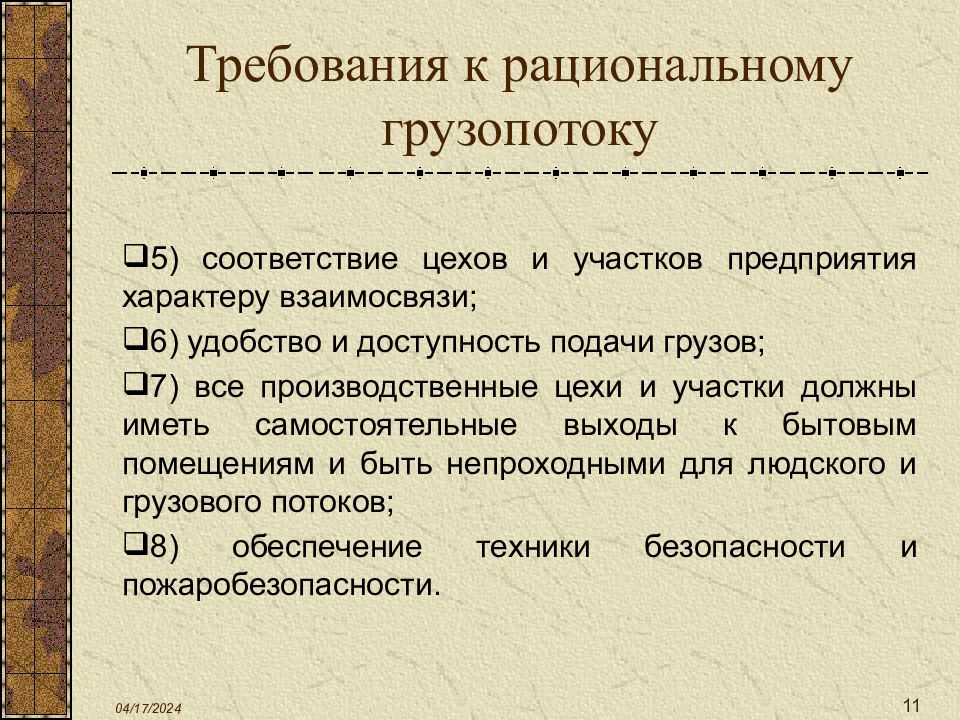

17.04.2024 11 Требования к рациональному грузопотоку 5) соответствие цехов и участков предприятия характеру взаимосвязи; 6) удобство и доступность подачи грузов; 7) все производственные цехи и участки должны иметь самостоятельные выходы к бытовым помещениям и быть непроходными для людского и грузового потоков; 8) обеспечение техники безопасности и пожаробезопасности.

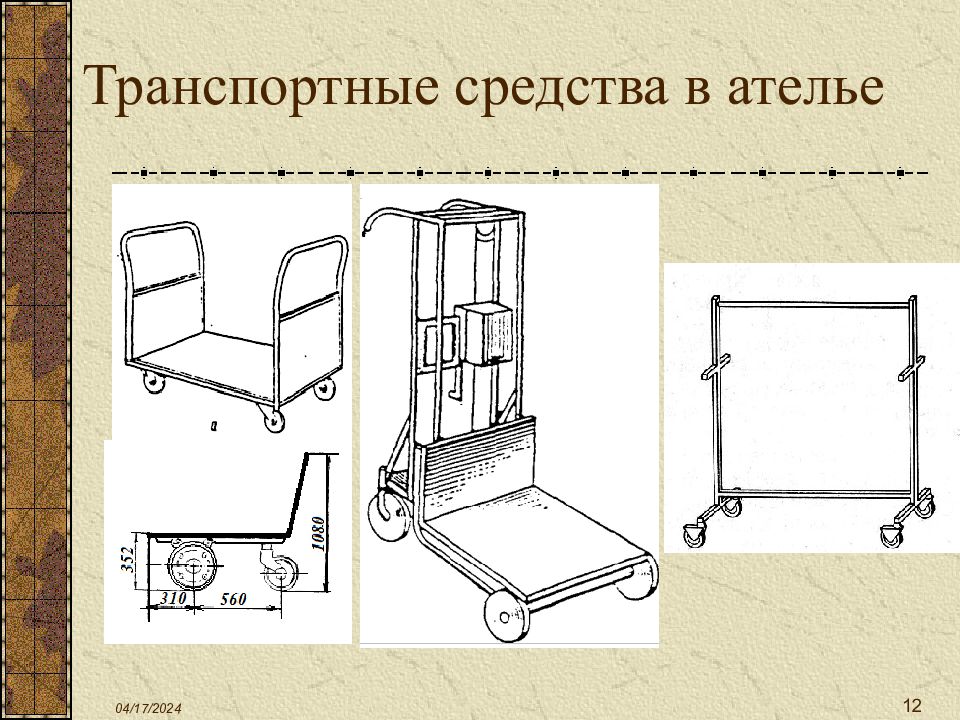

17.04.2024 12 Транспортные средства в ателье

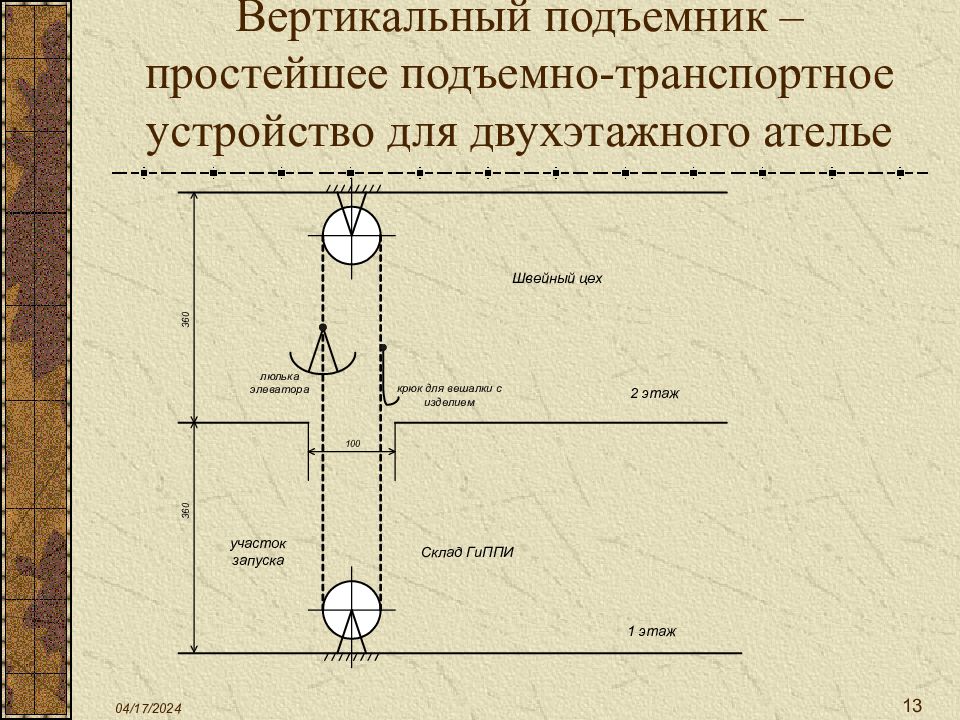

17.04.2024 13 Вертикальный подъемник – простейшее подъемно-транспортное устройство для двухэтажного ателье

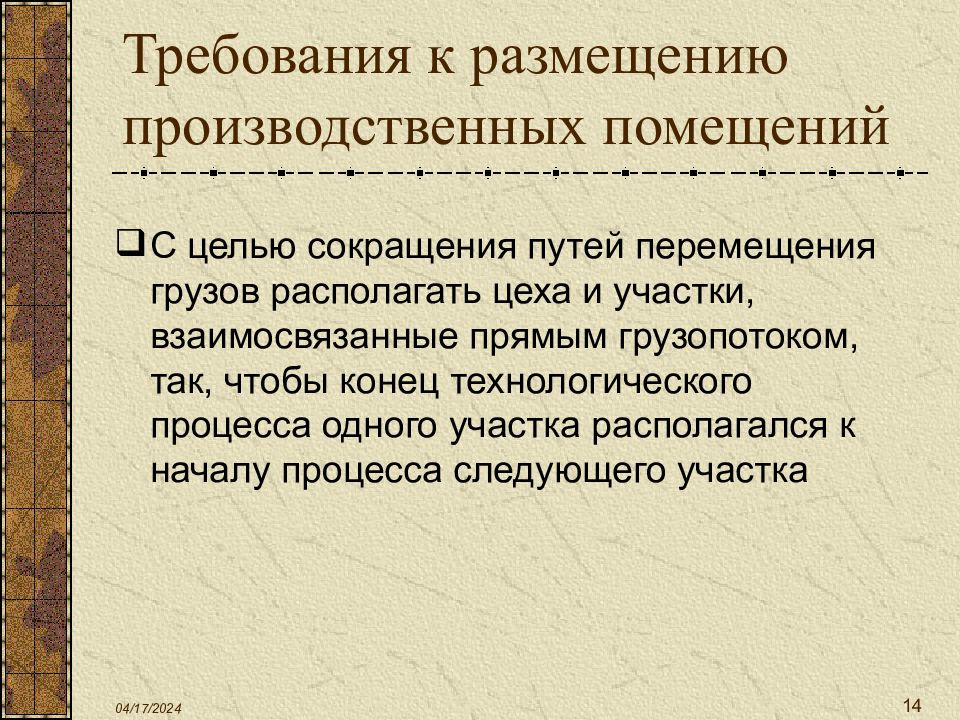

17.04.2024 14 Требования к размещению производственных помещений С целью сокращения путей перемещения грузов располагать цеха и участки, взаимосвязанные прямым грузопотоком, так, чтобы конец технологического процесса одного участка располагался к началу процесса следующего участка

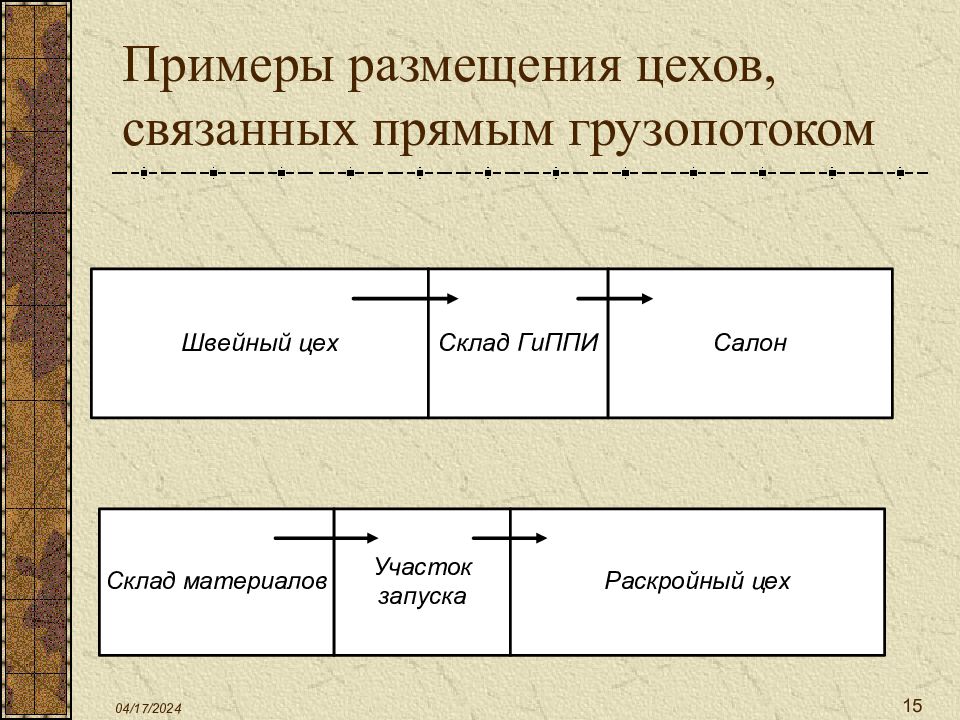

17.04.2024 15 Примеры размещения цехов, связанных прямым грузопотоком

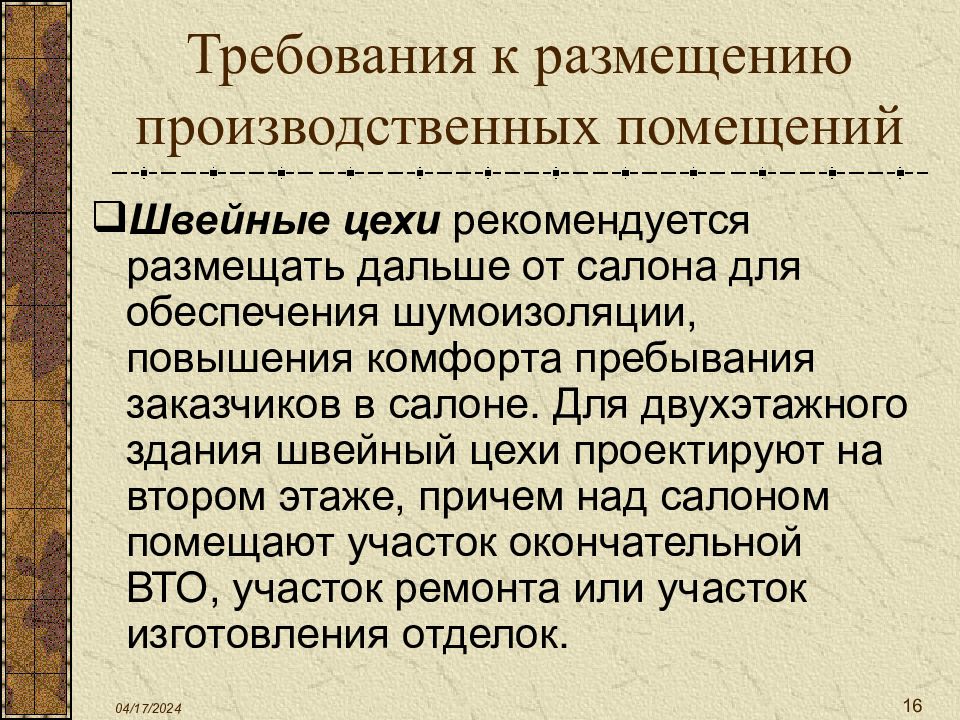

17.04.2024 16 Требования к размещению производственных помещений Швейные цехи рекомендуется размещать дальше от салона для обеспечения шумоизоляции, повышения комфорта пребывания заказчиков в салоне. Для двухэтажного здания швейный цехи проектируют на втором этаже, причем над салоном помещают участок окончательной ВТО, участок ремонта или участок изготовления отделок.

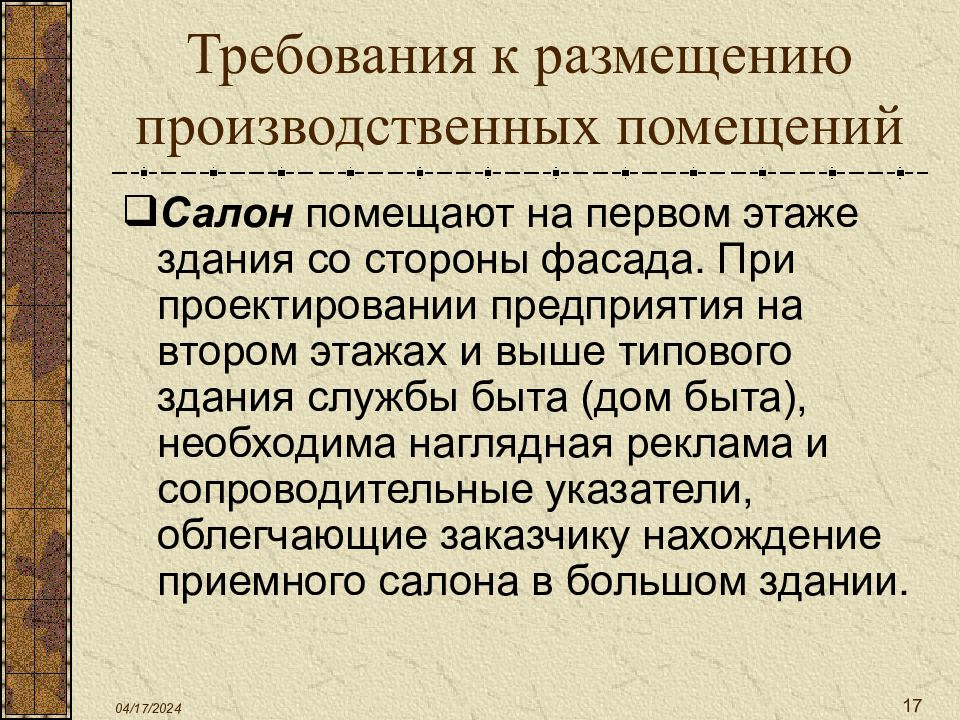

17.04.2024 17 Требования к размещению производственных помещений Салон помещают на первом этаже здания со стороны фасада. При проектировании предприятия на втором этажах и выше типового здания службы быта (дом быта), необходима наглядная реклама и сопроводительные указатели, облегчающие заказчику нахождение приемного салона в большом здании.

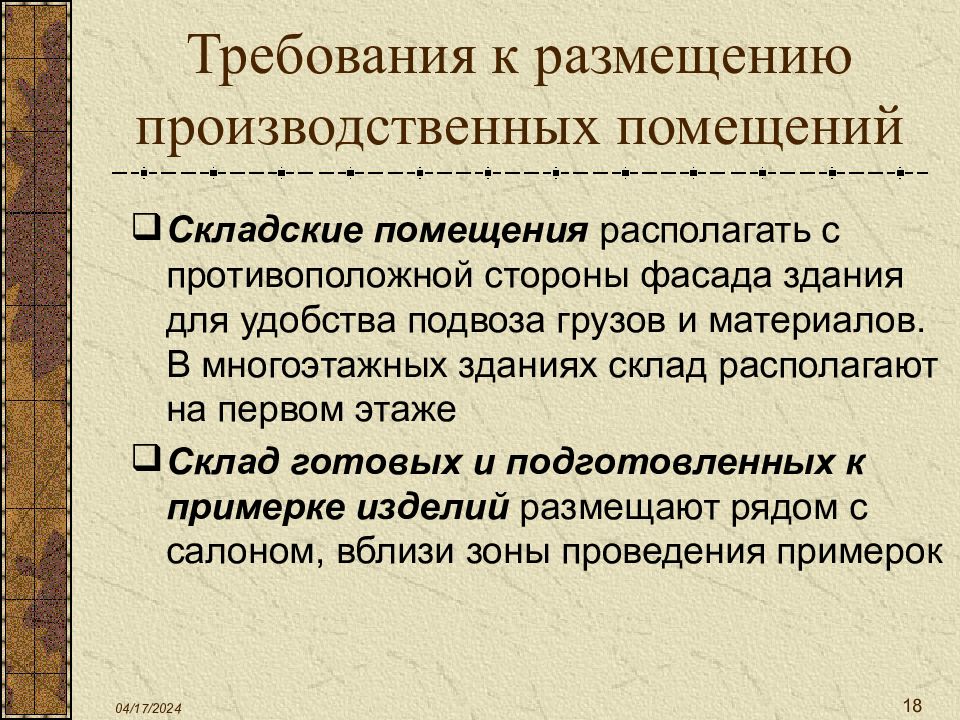

17.04.2024 18 Требования к размещению производственных помещений Складские помещения располагать с противоположной стороны фасада здания для удобства подвоза грузов и материалов. В многоэтажных зданиях склад располагают на первом этаже Склад готовых и подготовленных к примерке изделий размещают рядом с салоном, вблизи зоны проведения примерок

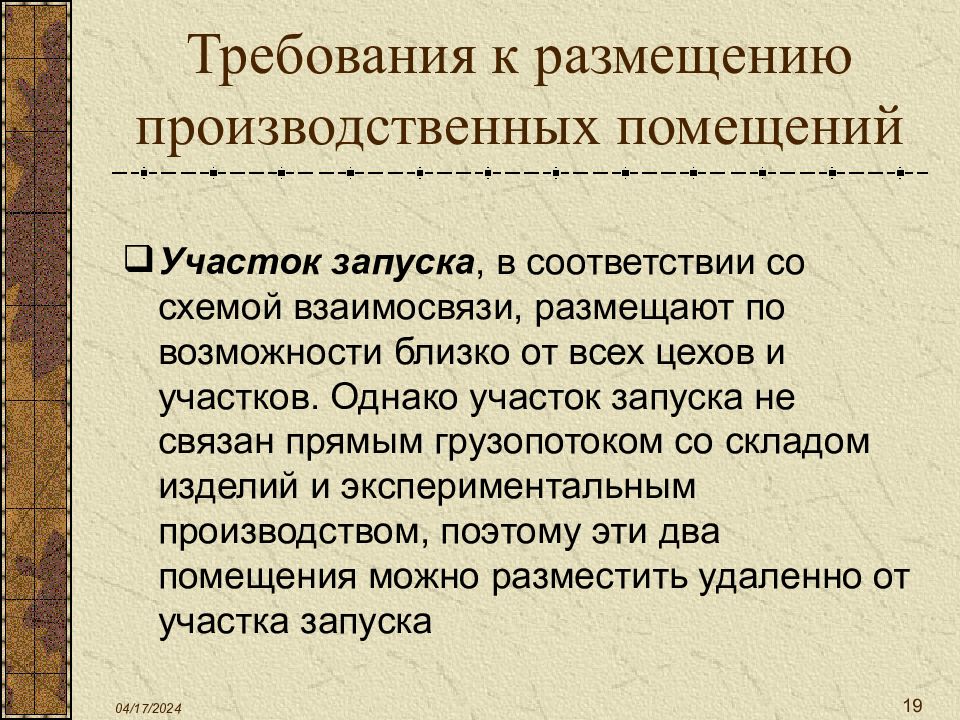

17.04.2024 19 Требования к размещению производственных помещений Участок запуска, в соответствии со схемой взаимосвязи, размещают по возможности близко от всех цехов и участков. Однако участок запуска не связан прямым грузопотоком со складом изделий и экспериментальным производством, поэтому эти два помещения можно разместить удаленно от участка запуска
17.04.2024 20 Требования к размещению производственных помещений Все участки и цеха должны иметь выходы в коридор, который обязательно проектируют для сопряжения всех цехов и участков ателье. Следует учитывать, что коридор служит для перемещения грузов и людей, поэтому его ширина должна быть не менее 2 метров

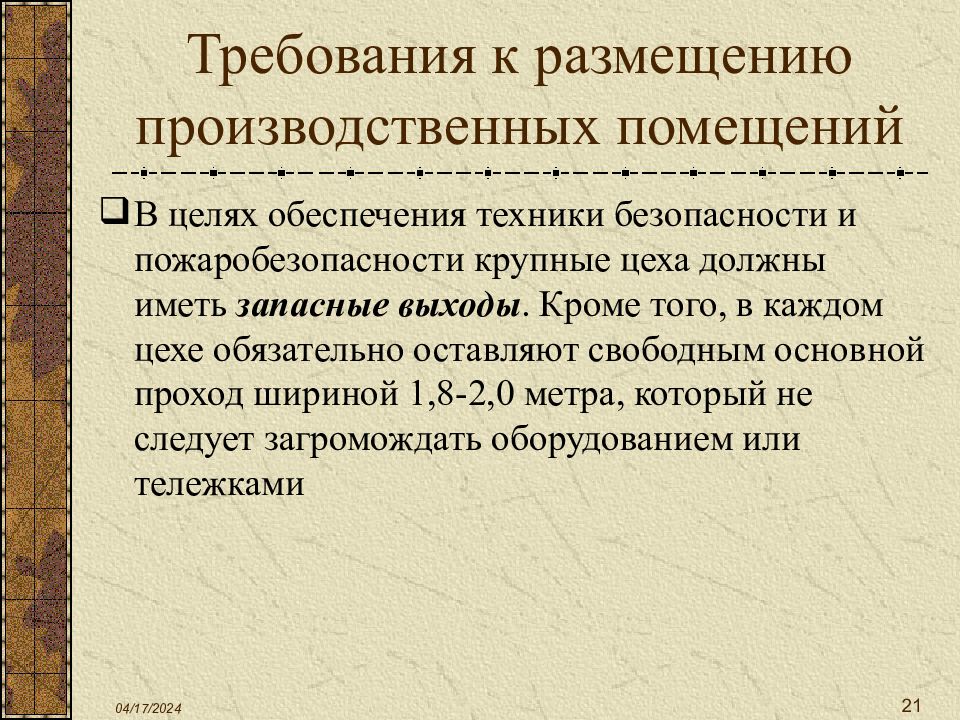

17.04.2024 21 Требования к размещению производственных помещений В целях обеспечения техники безопасности и пожаробезопасности крупные цеха должны иметь запасные выходы. Кроме того, в каждом цехе обязательно оставляют свободным основной проход шириной 1,8-2,0 метра, который не следует загромождать оборудованием или тележками

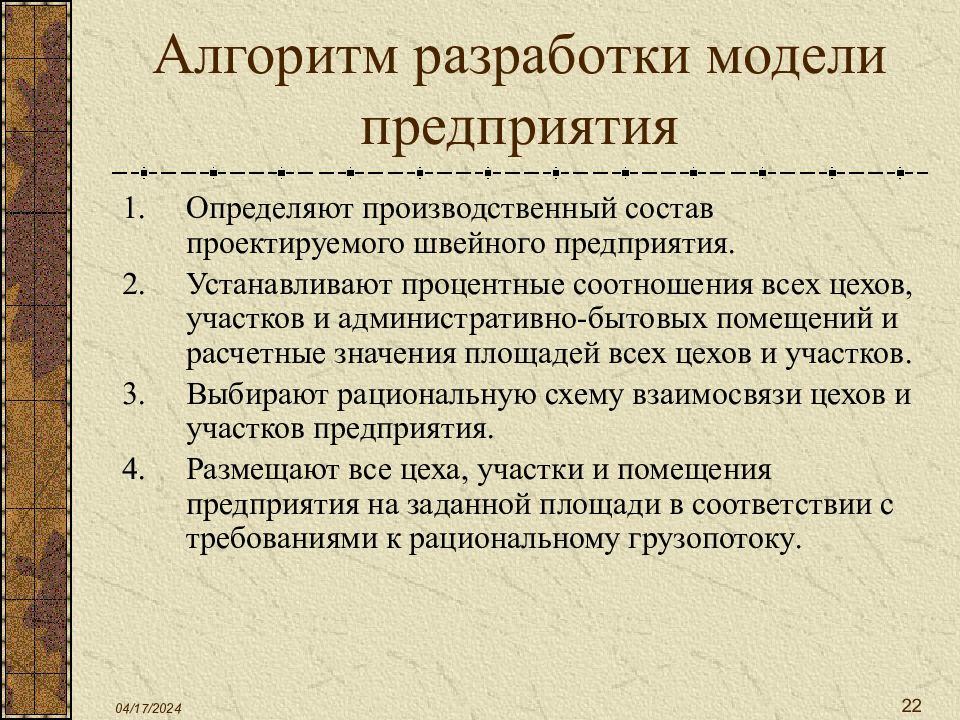

17.04.2024 22 Алгоритм разработки модели предприятия Определяют производственный состав проектируемого швейного предприятия. Устанавливают процентные соотношения всех цехов, участков и административно-бытовых помещений и расчетные значения площадей всех цехов и участков. Выбирают рациональную схему взаимосвязи цехов и участков предприятия. Размещают все цеха, участки и помещения предприятия на заданной площади в соответствии с требованиями к рациональному грузопотоку.

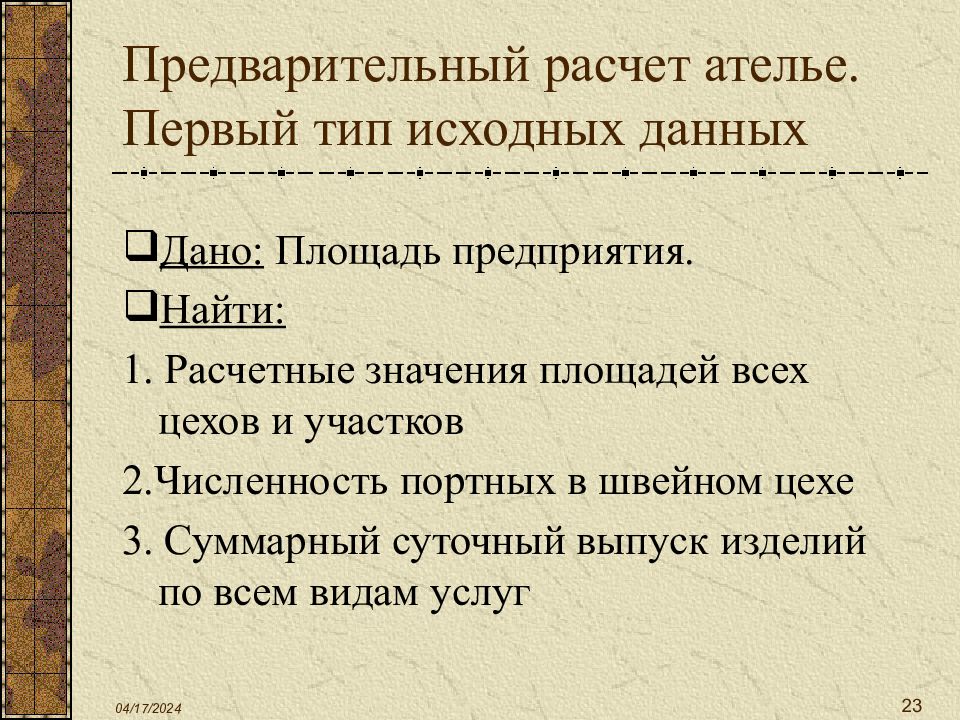

17.04.2024 23 Предварительный расчет ателье. Первый тип исходных данных Дано: Площадь предприятия. Найти: 1. Расчетные значения площадей всех цехов и участков 2.Численность портных в швейном цехе 3. Суммарный суточный выпуск изделий по всем видам услуг

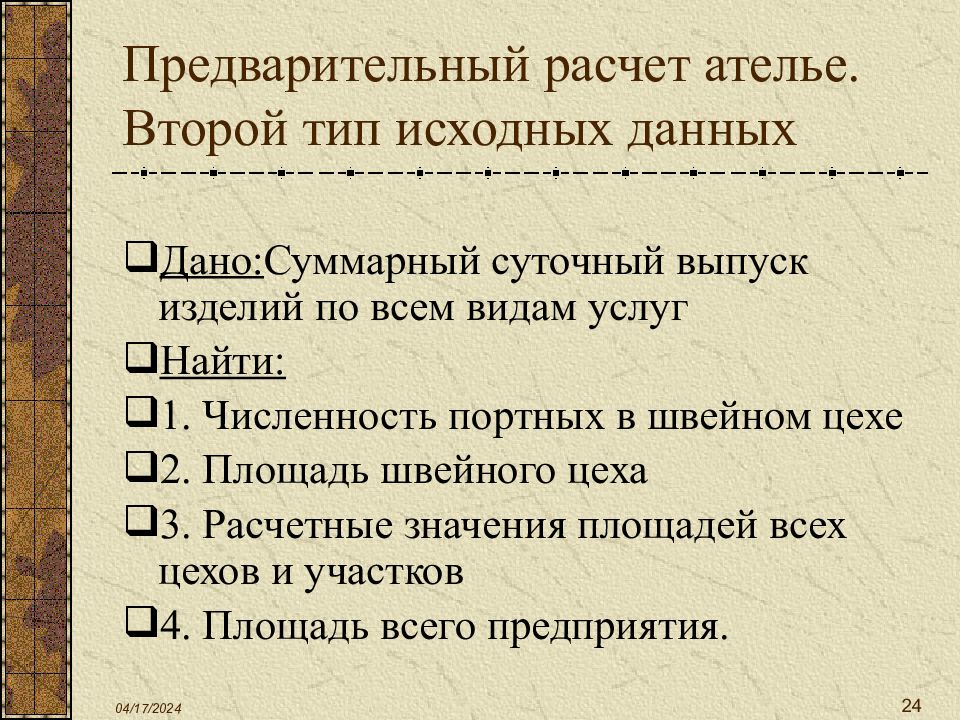

17.04.2024 24 Предварительный расчет ателье. Второй тип исходных данных Дано: Суммарный суточный выпуск изделий по всем видам услуг Найти: 1. Численность портных в швейном цехе 2. Площадь швейного цеха 3. Расчетные значения площадей всех цехов и участков 4. Площадь всего предприятия.

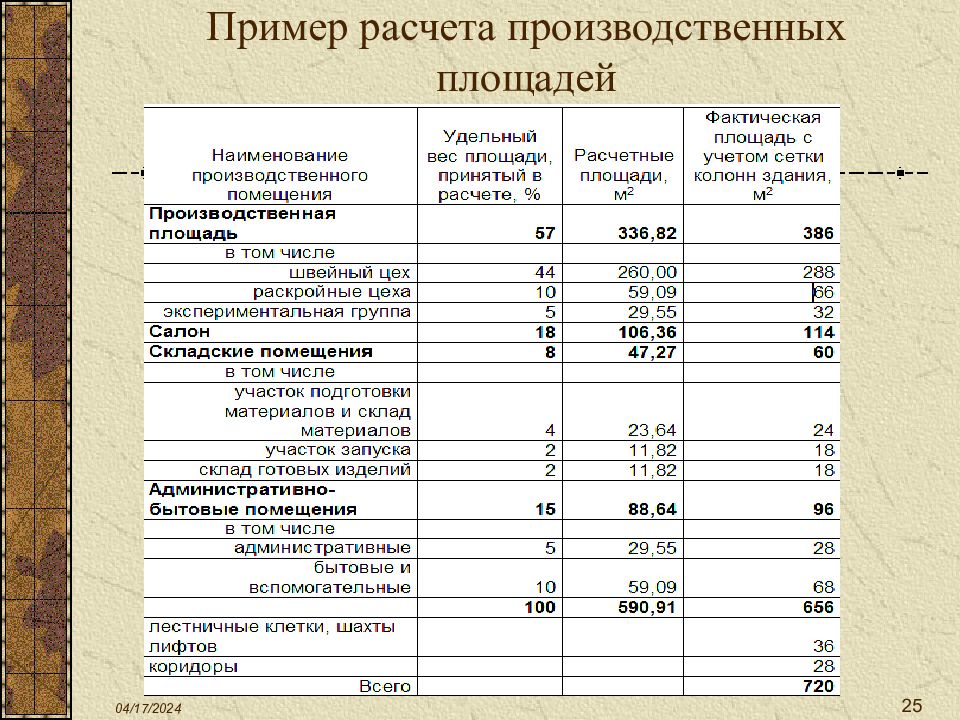

17.04.2024 25 Пример расчета производственных площадей

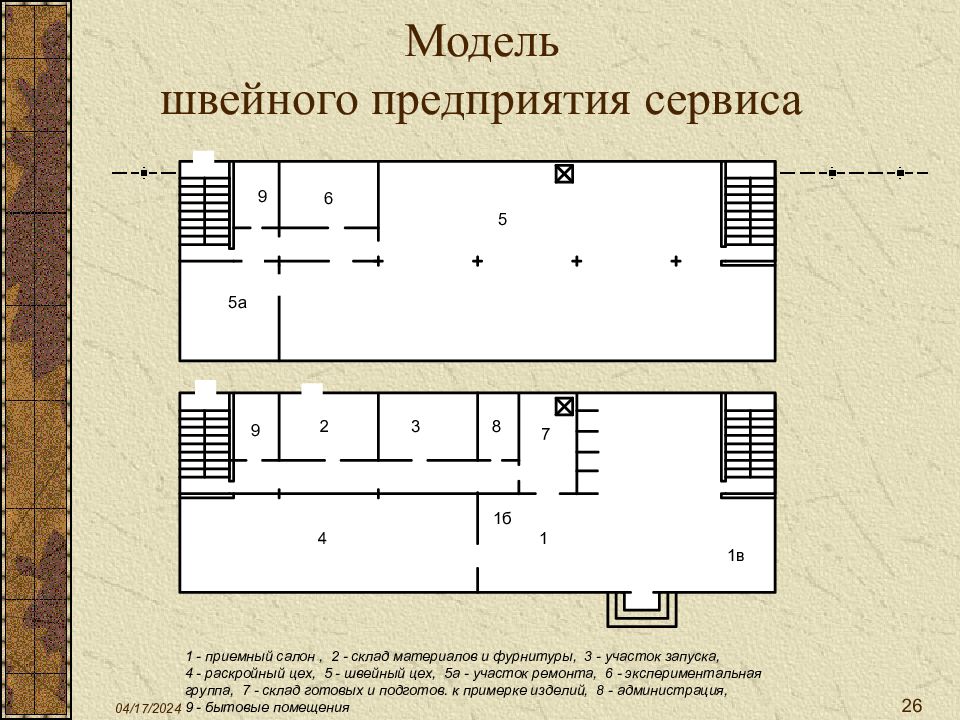

17.04.2024 26 Модель швейного предприятия сервиса

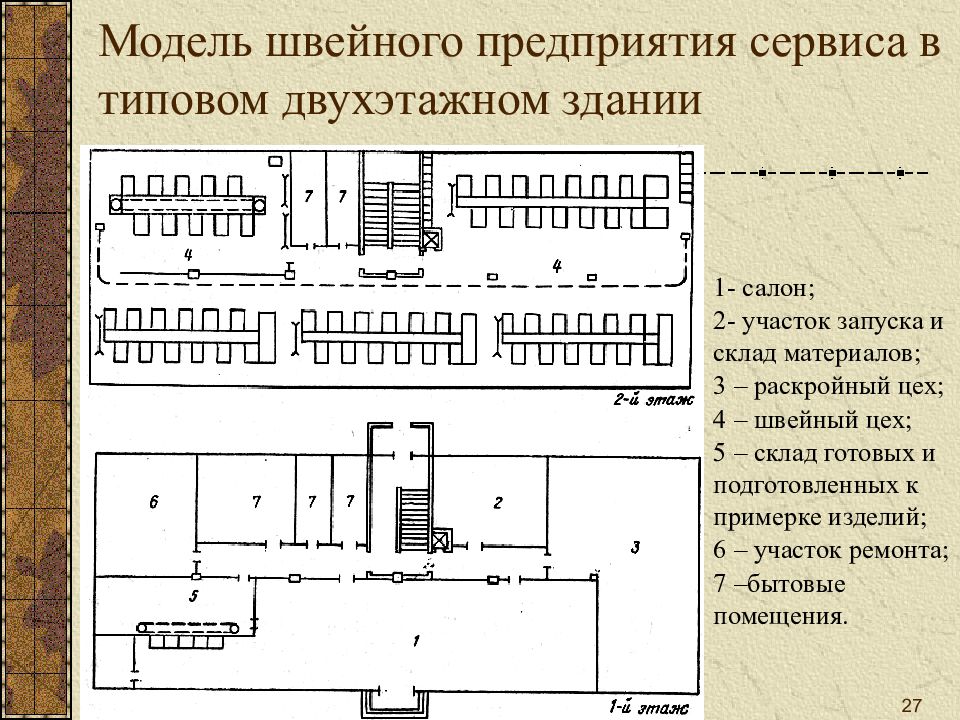

17.04.2024 27 Модель швейного предприятия сервиса в типовом двухэтажном здании 1- салон; 2- участок запуска и склад материалов; 3 – раскройный цех; 4 – швейный цех; 5 – склад готовых и подготовленных к примерке изделий; 6 – участок ремонта; 7 –бытовые помещения.
17.04.2024 28 Модель ателье на первом этаже жилого здания 1- салон; 2- участок запуска; 3 – раскройный цех; 4 – швейный цех; 5 – склад готовых и подготовленных к примерке изделий; 6 – склад материалов; 7 –бытовые помещения.

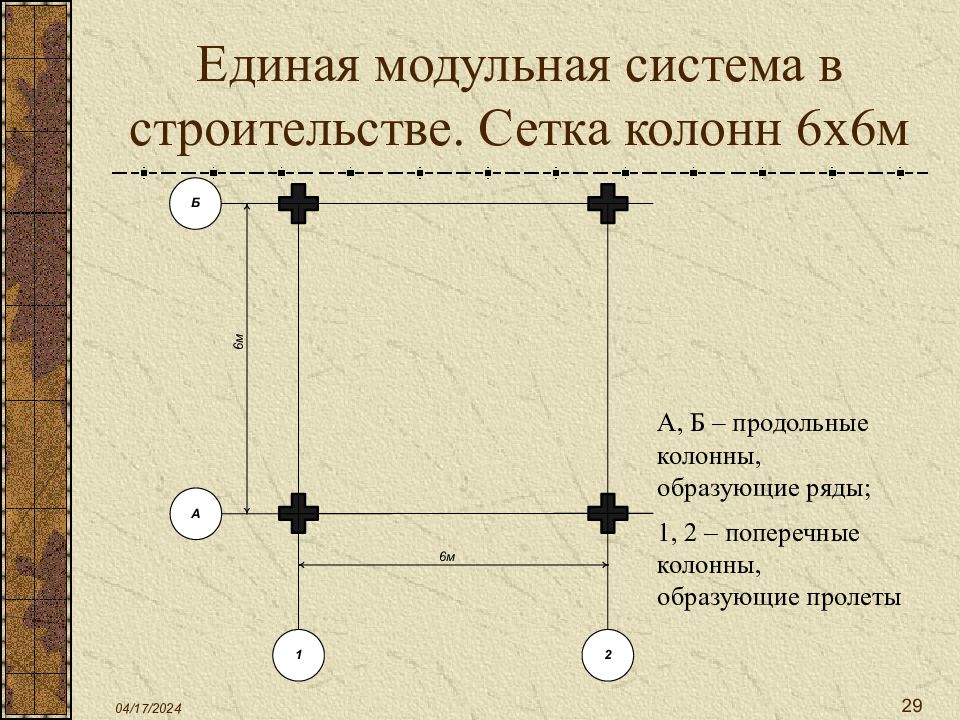

17.04.2024 29 Единая модульная система в строительстве. Сетка колонн 6х6м А, Б – продольные колонны, образующие ряды; 1, 2 – поперечные колонны, образующие пролеты

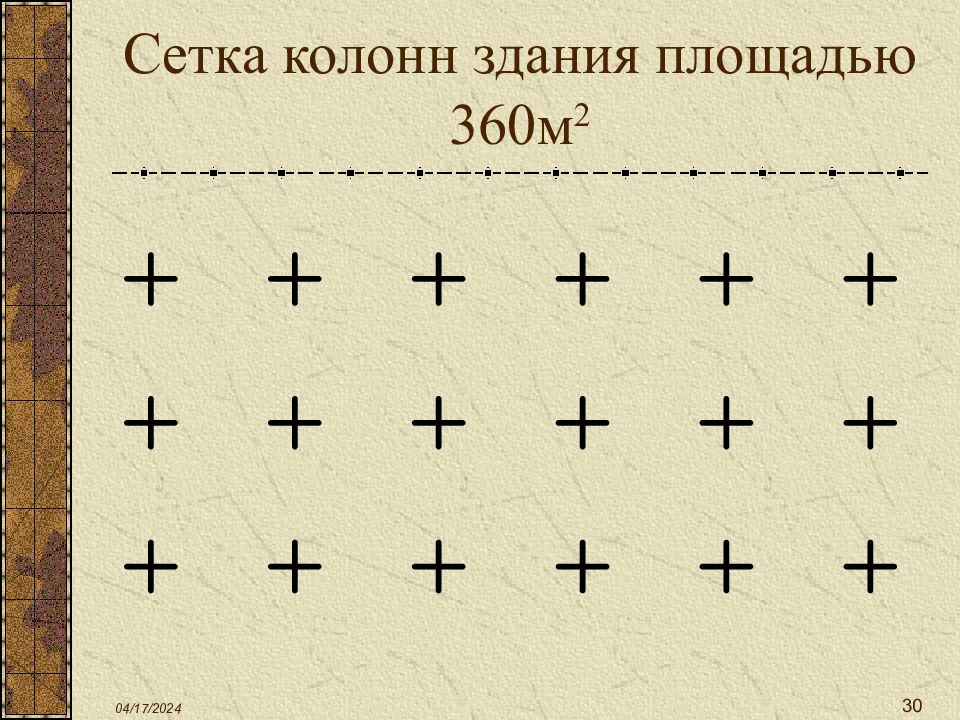

17.04.2024 30 Сетка колонн здания площадью 360м 2
17.04.2024 31 Сетка колонн здания площадью 360м 2

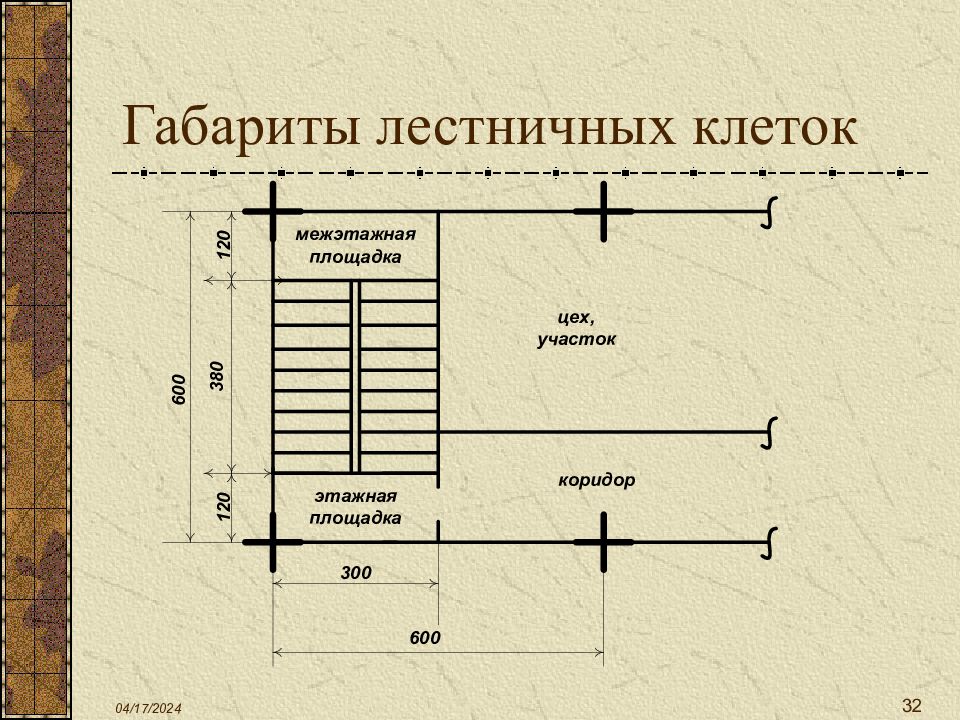

17.04.2024 32 Габариты лестничных клеток

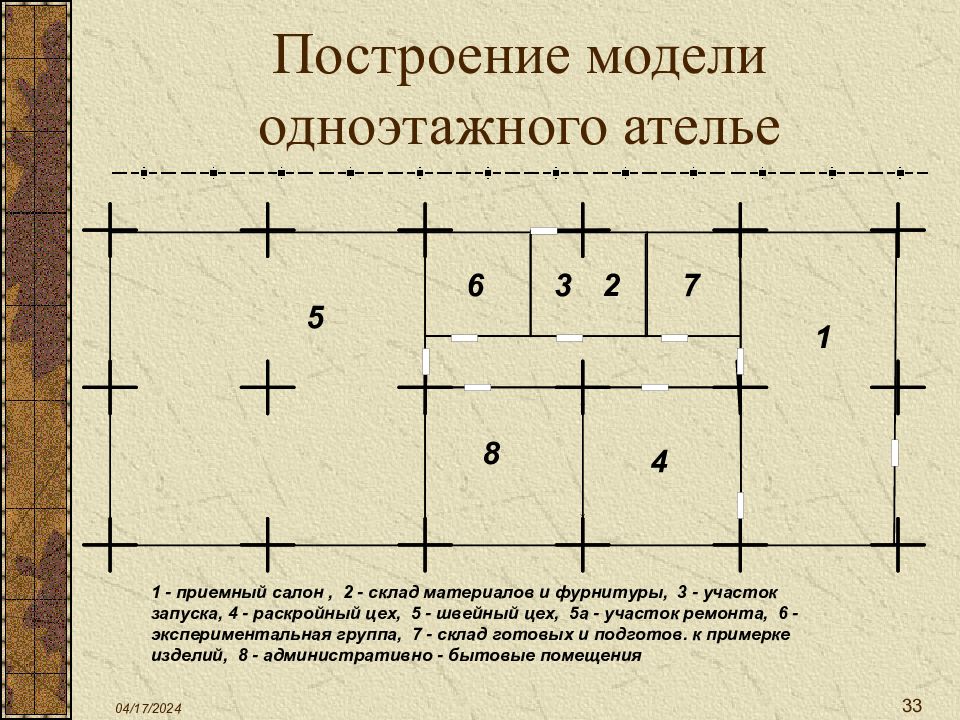

17.04.2024 33 Построение модели одноэтажного ателье

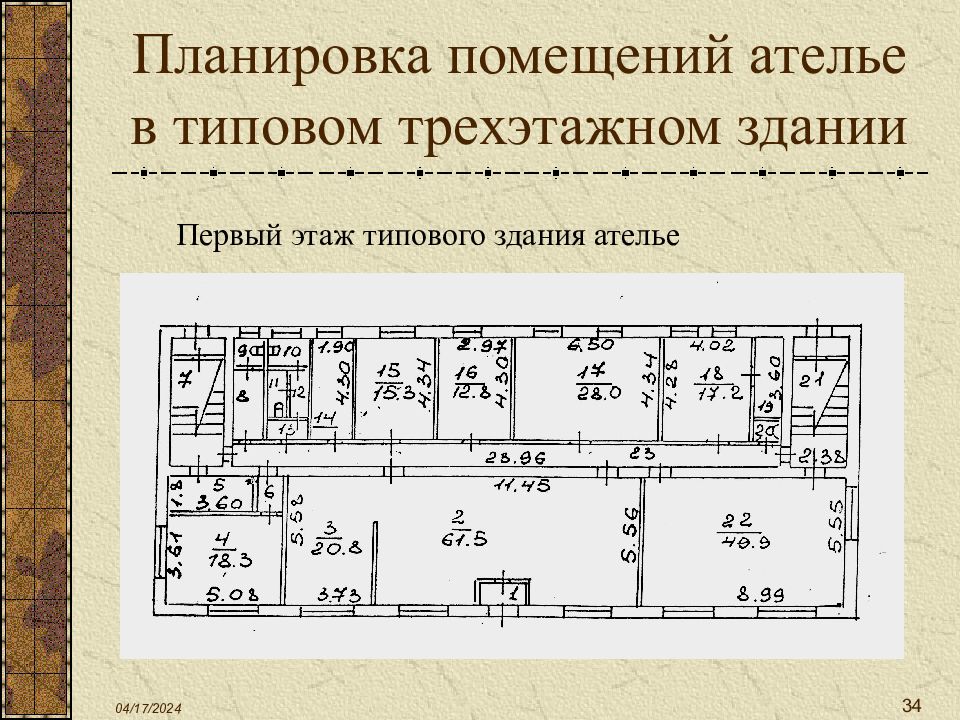

17.04.2024 34 Первый этаж типового здания ателье Планировка помещений ателье в типовом трехэтажном здании

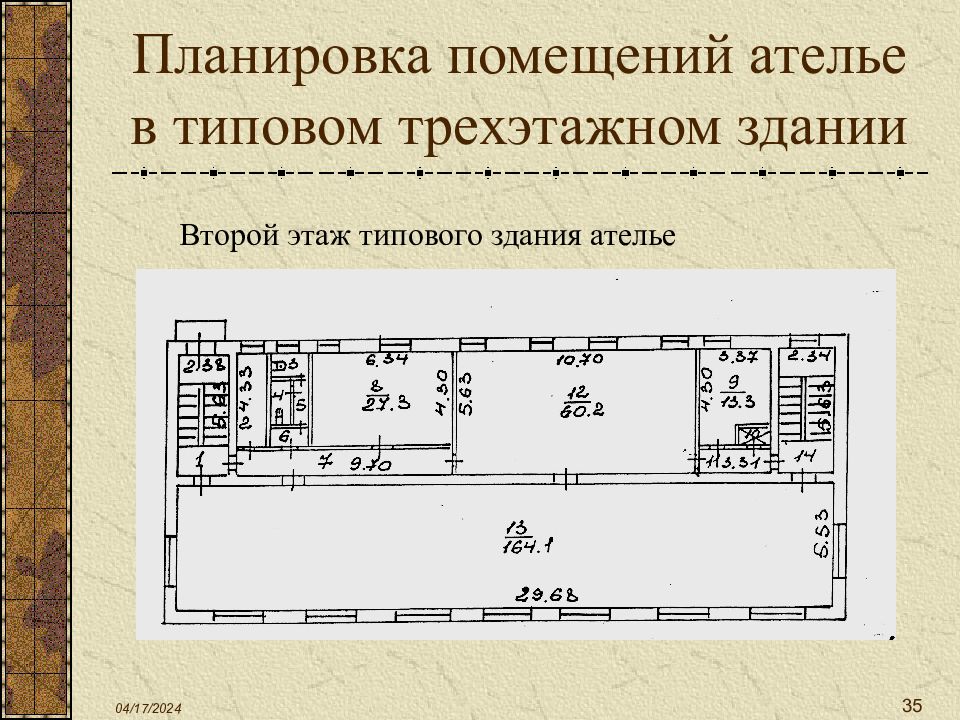

17.04.2024 35 Планировка помещений ателье в типовом трехэтажном здании Второй этаж типового здания ателье
17.04.2024 36 Планировка помещений ателье в типовом трехэтажном здании Третий этаж типового здания ателье

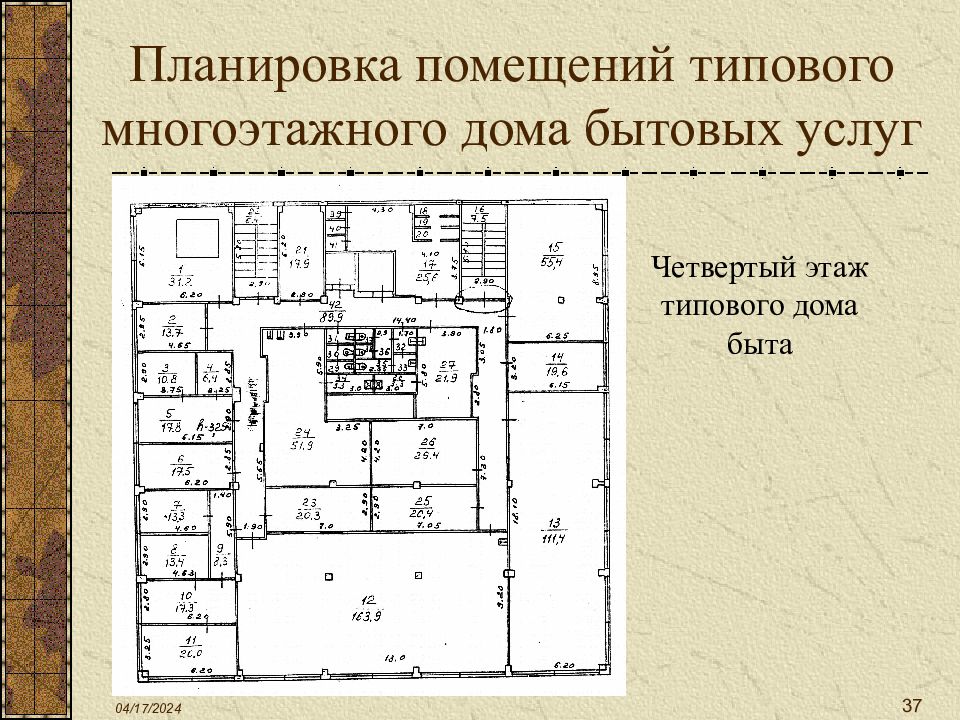

17.04.2024 37 Планировка помещений типового многоэтажного дома бытовых услуг Четвертый этаж типового дома быта

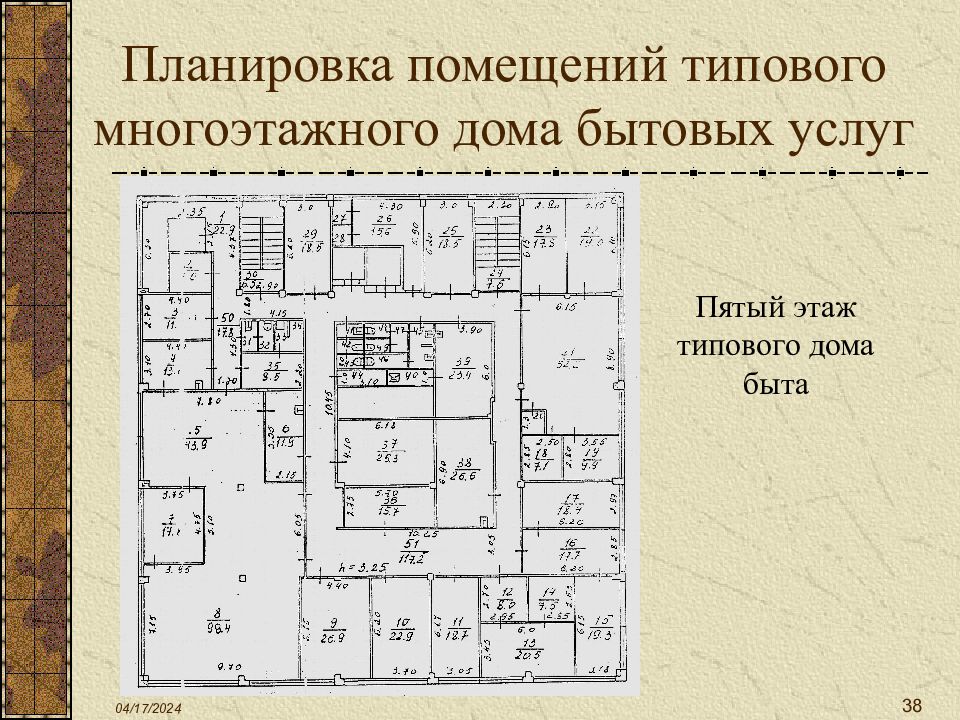

17.04.2024 38 Планировка помещений типового многоэтажного дома бытовых услуг Пятый этаж типового дома быта

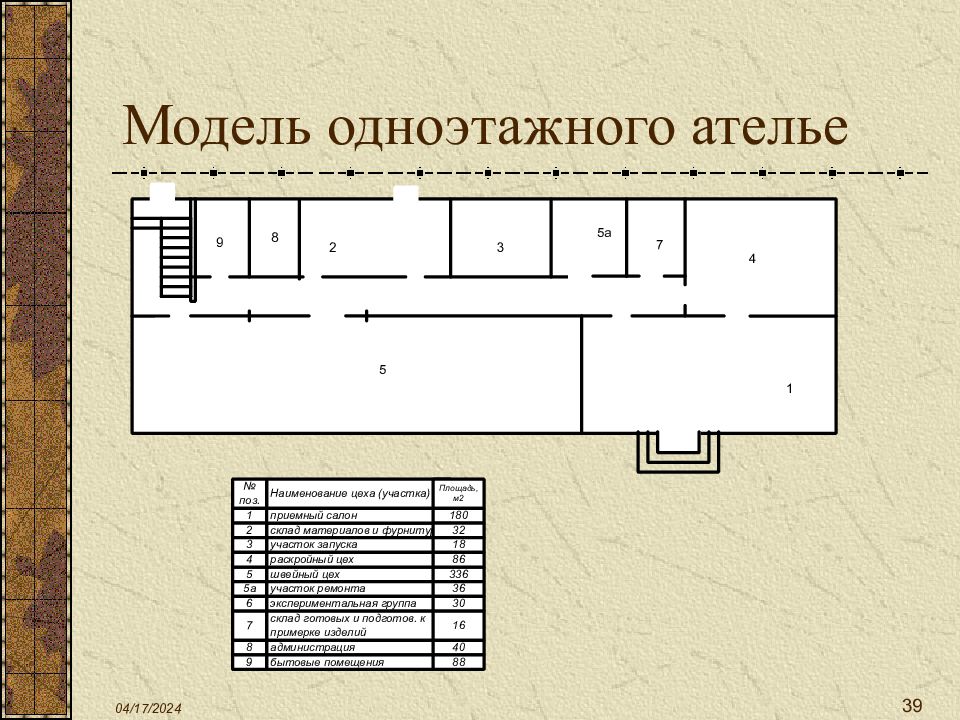

17.04.2024 39 Модель одноэтажного ателье

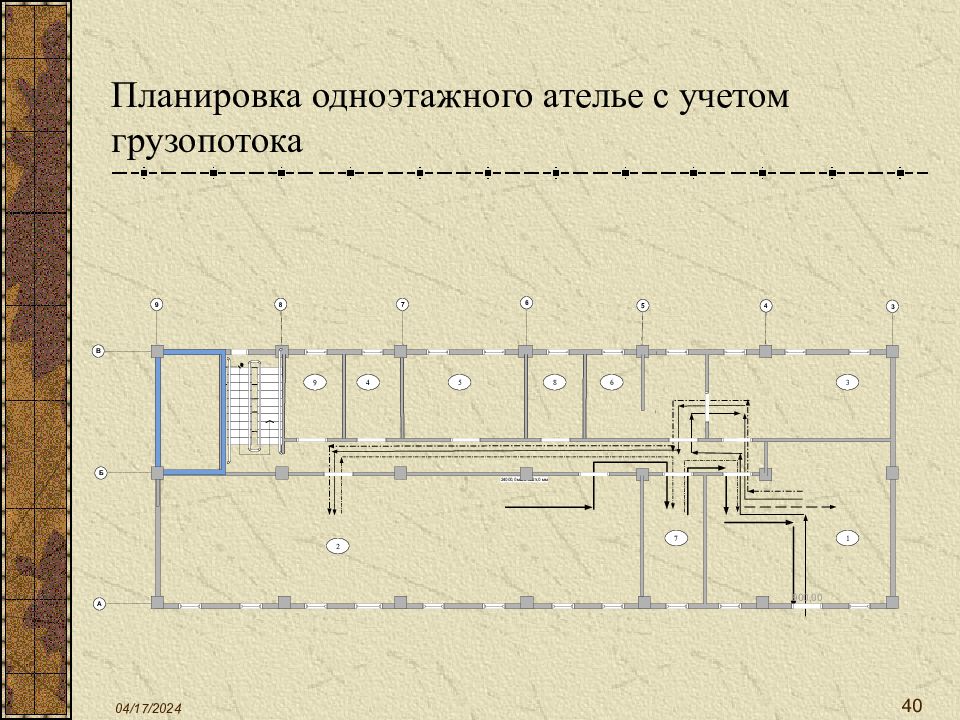

17.04.2024 40 Планировка одноэтажного ателье с учетом грузопотока

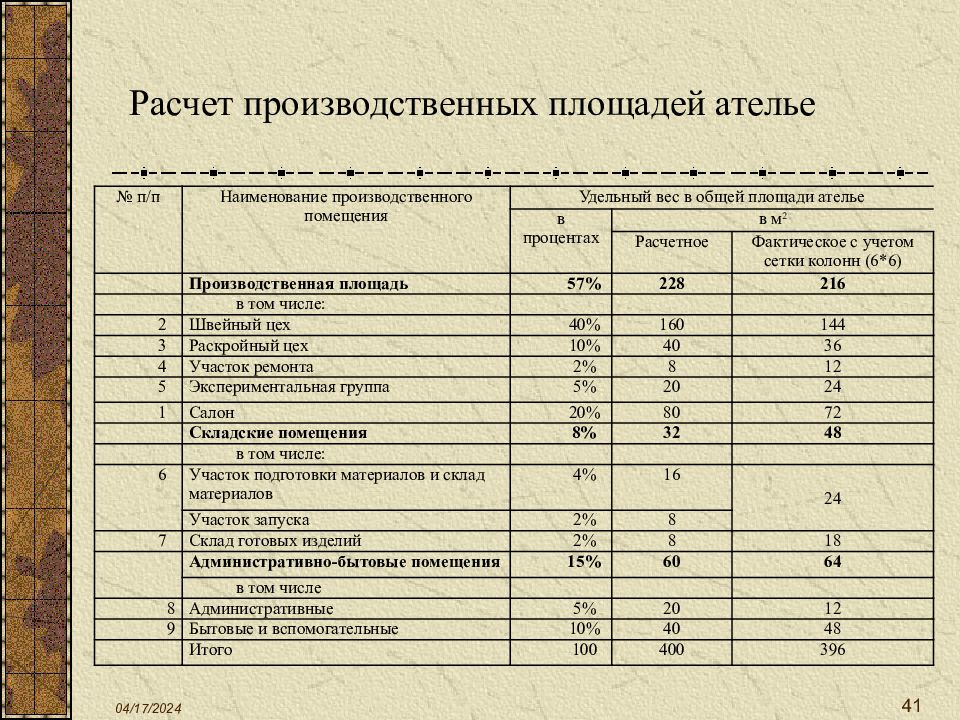

17.04.2024 41 № п/ п Наименование производственного помещения Удельный вес в общей площади ателье в процентах в м 2 Расчетное Фактическое с учетом сетки колонн (6*6) Производственная площадь 57% 228 216 в том числе: 2 Швейный цех 40% 160 144 3 Раскройный цех 10% 40 36 4 Участок ремонта 2% 8 12 5 Экспериментальная группа 5% 20 24 1 Салон 20% 80 72 Складские помещения 8% 32 48 в том числе: 6 Участок подготовки материалов и склад материалов 4% 16 24 Участок запуска 2% 8 7 Склад готовых изделий 2% 8 18 Административно-бытовые помещения 15% 60 64 в том числе 8 Административные 5% 20 12 9 Бытовые и вспомогательные 10% 40 48 Итого 100 400 396 Расчет производственных площадей ателье
