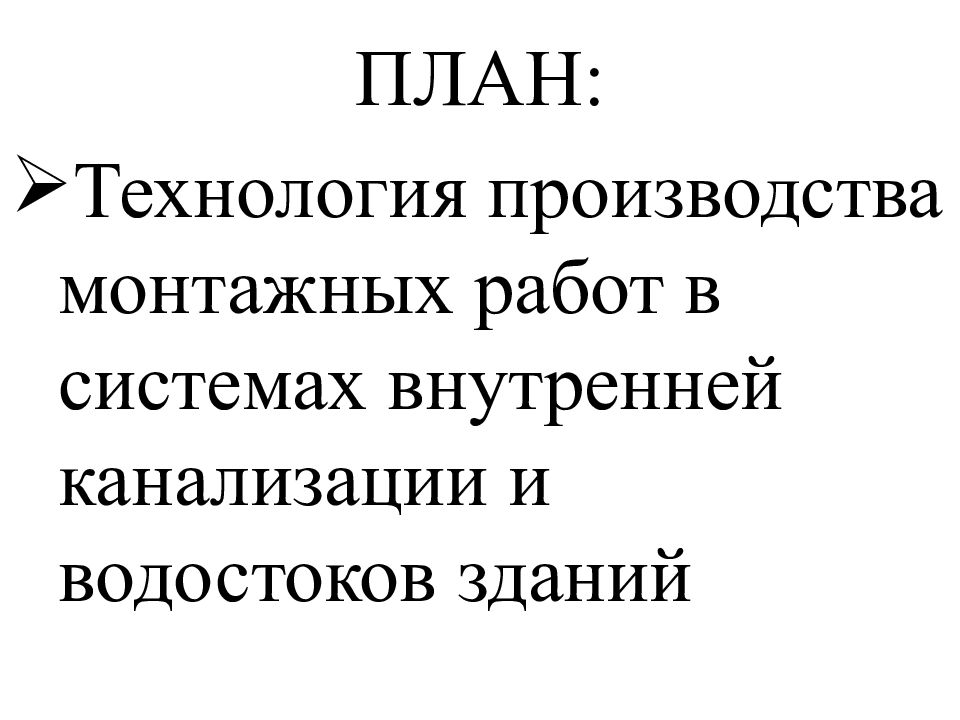

ПЛАН: Технология производства монтажных работ в системах внутренней канализации и водостоков зданий

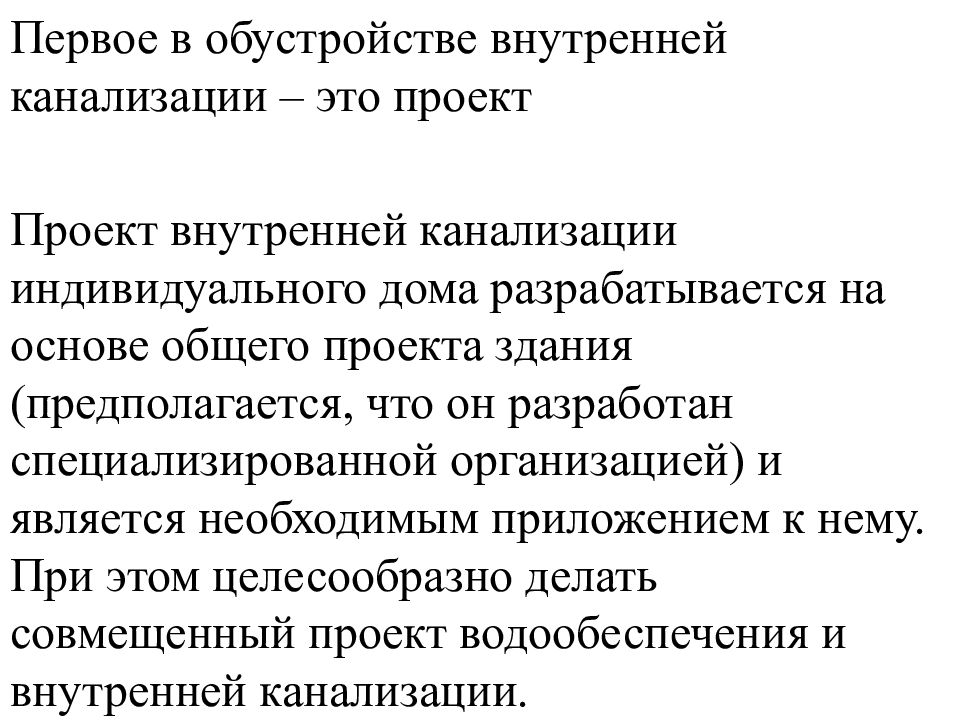

Первое в обустройстве внутренней канализации – это проект Проект внутренней канализации индивидуального дома разрабатывается на основе общего проекта здания (предполагается, что он разработан специализированной организацией) и является необходимым приложением к нему. При этом целесообразно делать совмещенный проект водообеспечения и внутренней канализации.

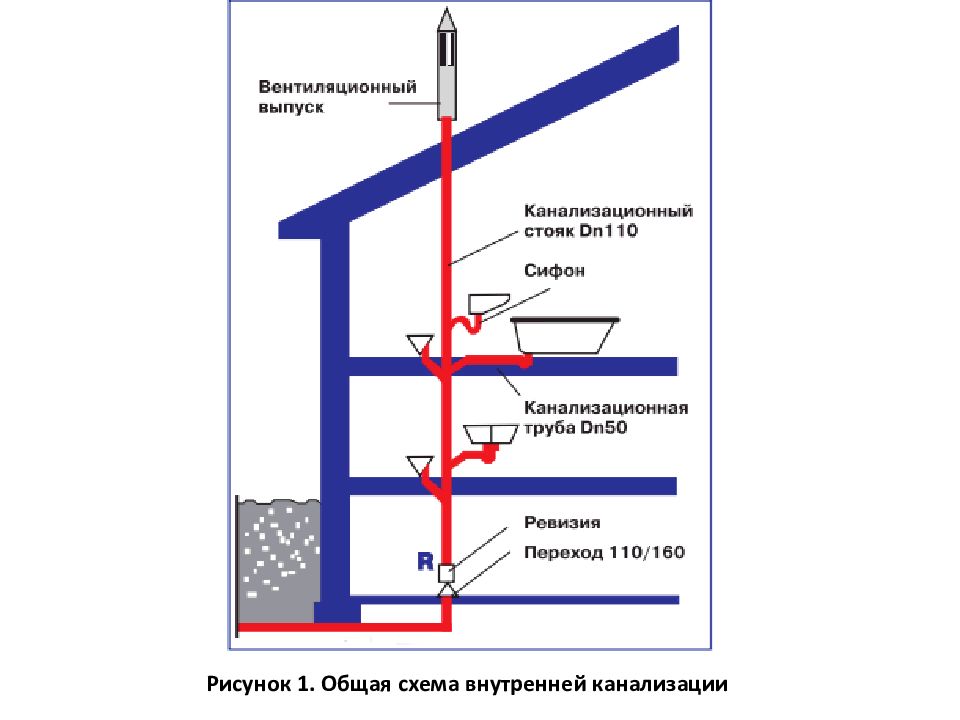

Рисунок 1. Общая схема внутренней канализации

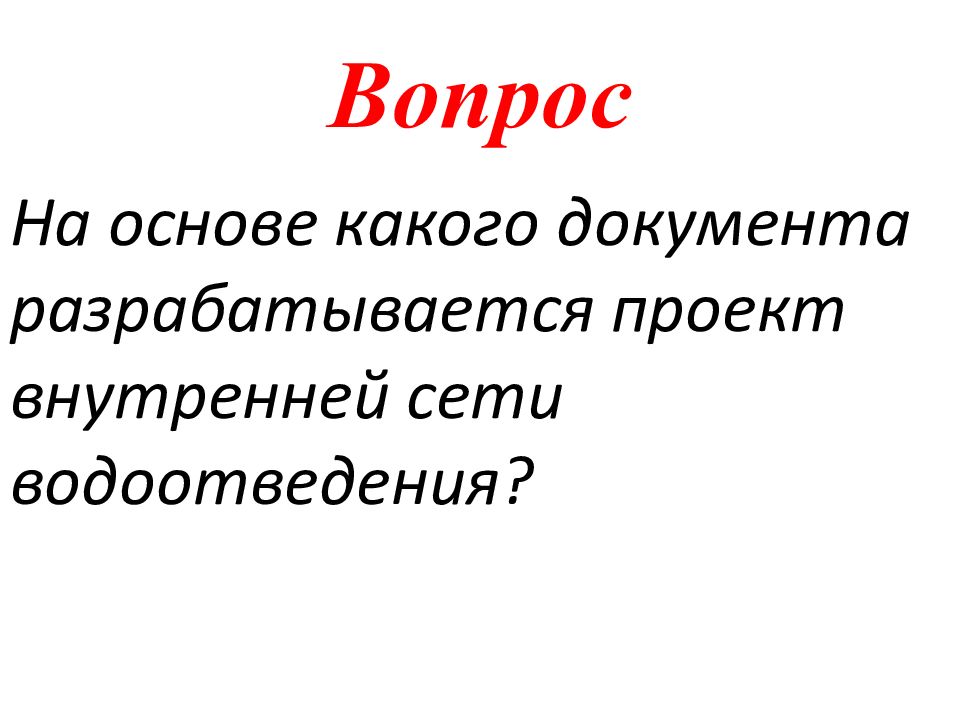

На основе какого документа разрабатывается проект внутренней сети водоотведения?

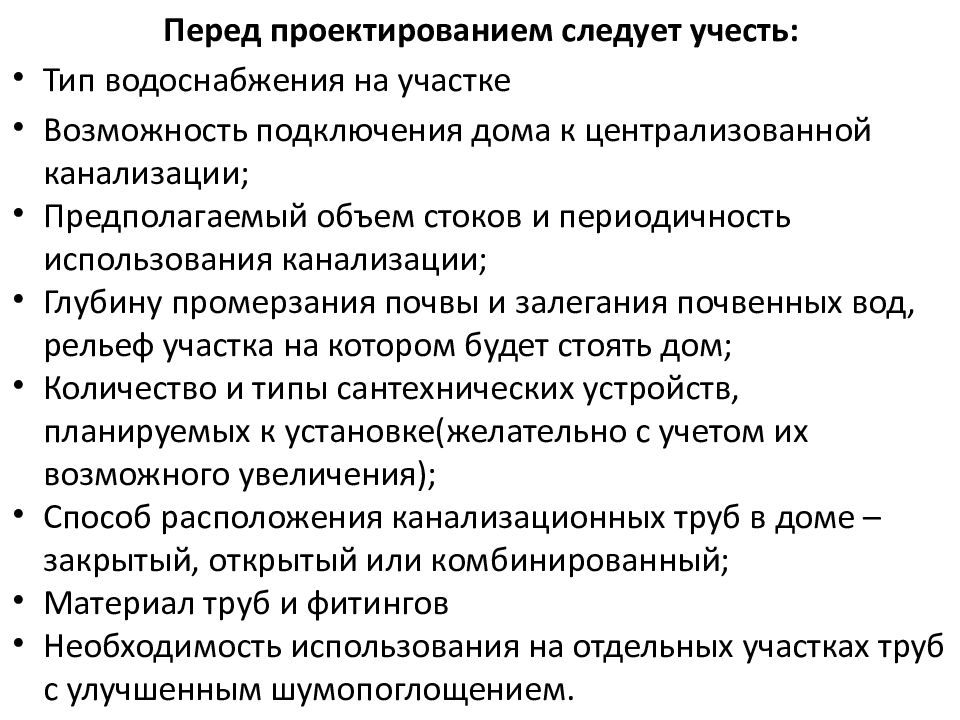

Перед проектированием следует учесть: Тип водоснабжения на участке Возможность подключения дома к централизованной канализации; Предполагаемый объем стоков и периодичность использования канализации; Глубину промерзания почвы и залегания почвенных вод, рельеф участка на котором будет стоять дом; Количество и типы сантехнических устройств, планируемых к установке(желательно с учетом их возможного увеличения); Способ расположения канализационных труб в доме – закрытый, открытый или комбинированный; Материал труб и фитингов Необходимость использования на отдельных участках труб с улучшенным шумопоглощением.

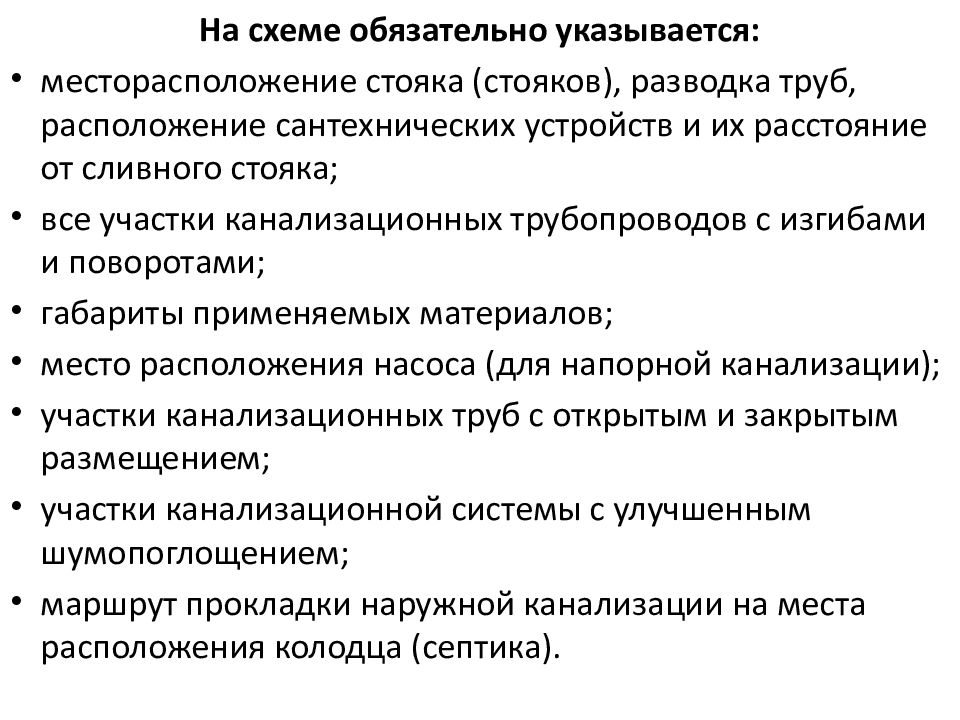

На схеме обязательно указывается: месторасположение стояка (стояков), разводка труб, расположение сантехнических устройств и их расстояние от сливного стояка; все участки канализационных трубопроводов с изгибами и поворотами; габариты применяемых материалов; место расположения насоса (для напорной канализации); участки канализационных труб с открытым и закрытым размещением; участки канализационной системы с улучшенным шумопоглощением; маршрут прокладки наружной канализации на места расположения колодца (септика).

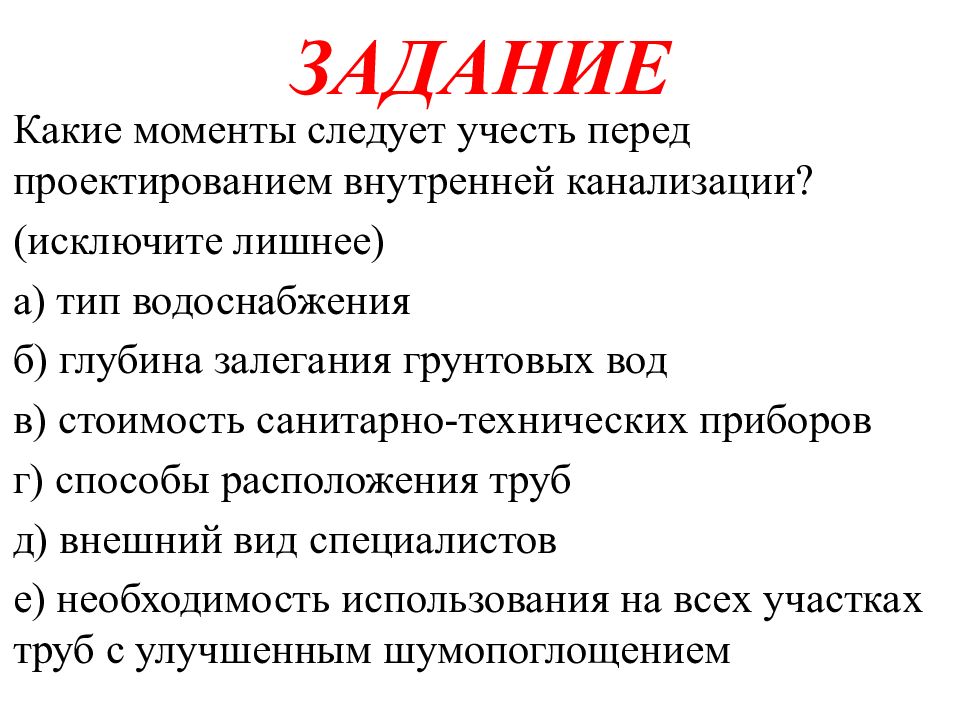

Какие моменты следует учесть перед проектированием внутренней канализации? (исключите лишнее) а) тип водоснабжения б) глубина залегания грунтовых вод в) стоимость санитарно-технических приборов г) способы расположения труб д) внешний вид специалистов е) необходимость использования на всех участках труб с улучшенным шумопоглощением

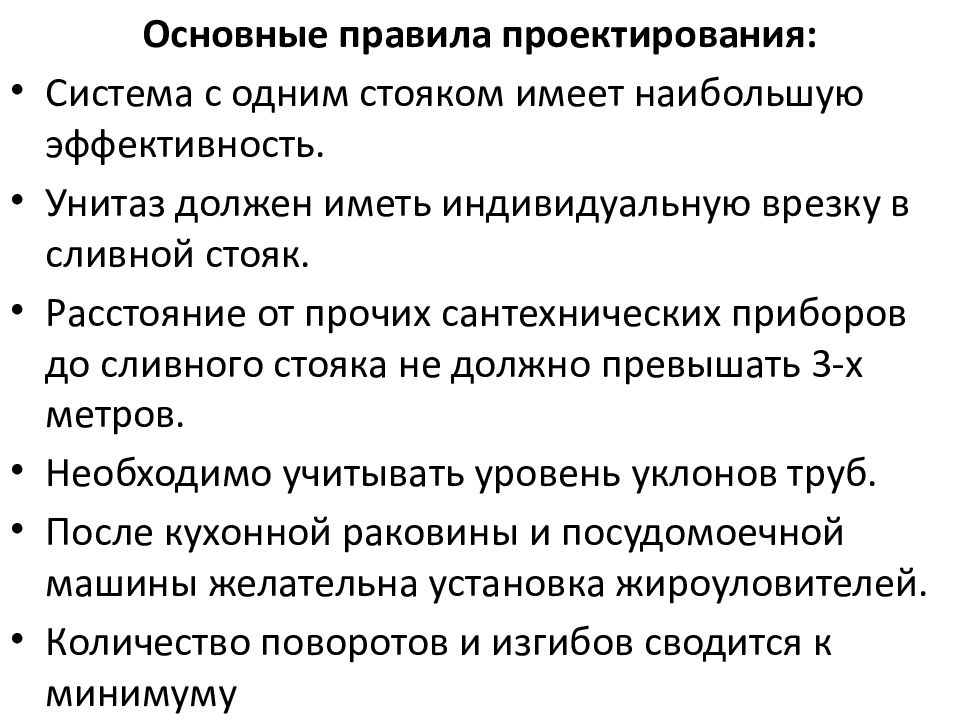

Основные правила проектирования: Система с одним стояком имеет наибольшую эффективность. Унитаз должен иметь индивидуальную врезку в сливной стояк. Расстояние от прочих сантехнических приборов до сливного стояка не должно превышать 3-х метров. Необходимо учитывать уровень уклонов труб. После кухонной раковины и посудомоечной машины желательна установка жироуловителей. Количество поворотов и изгибов сводится к минимуму

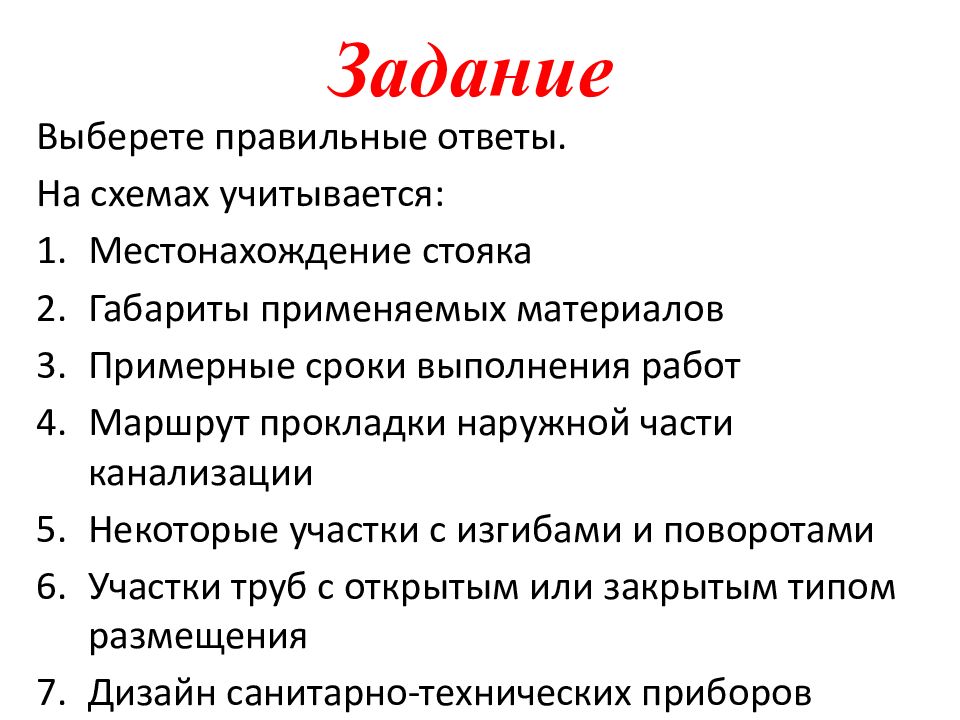

Выберете правильные ответы. На схемах учитывается: Местонахождение стояка Габариты применяемых материалов Примерные сроки выполнения работ Маршрут прокладки наружной части канализации Некоторые участки с изгибами и поворотами Участки труб с открытым или закрытым типом размещения Дизайн санитарно-технических приборов

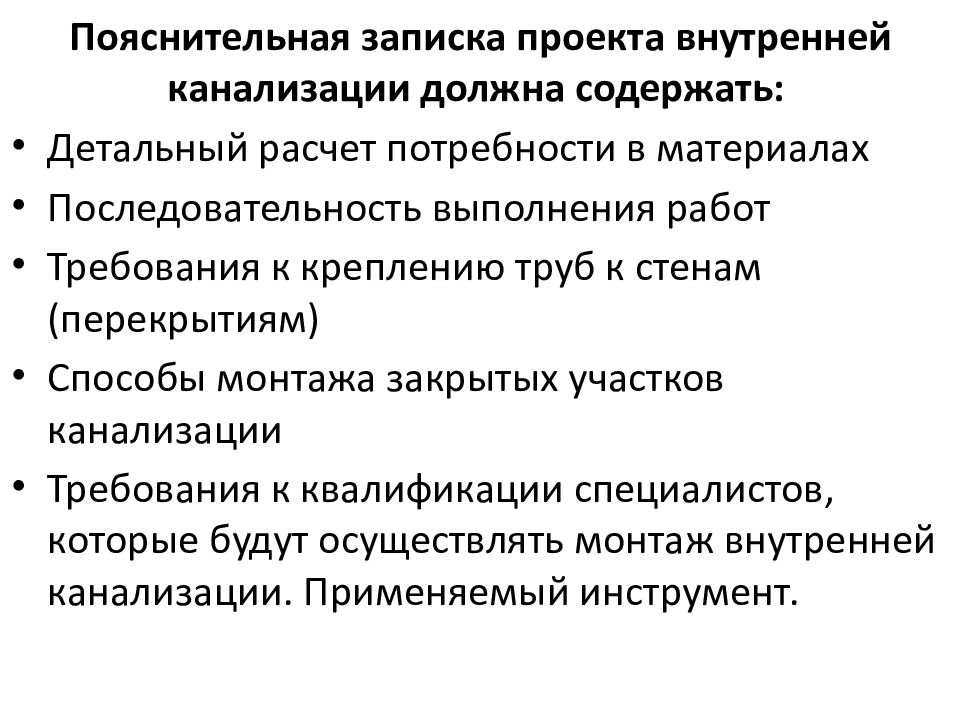

Пояснительная записка проекта внутренней канализации должна содержать: Детальный расчет потребности в материалах Последовательность выполнения работ Требования к креплению труб к стенам (перекрытиям) Способы монтажа закрытых участков канализации Требования к квалификации специалистов, которые будут осуществлять монтаж внутренней канализации. Применяемый инструмент.

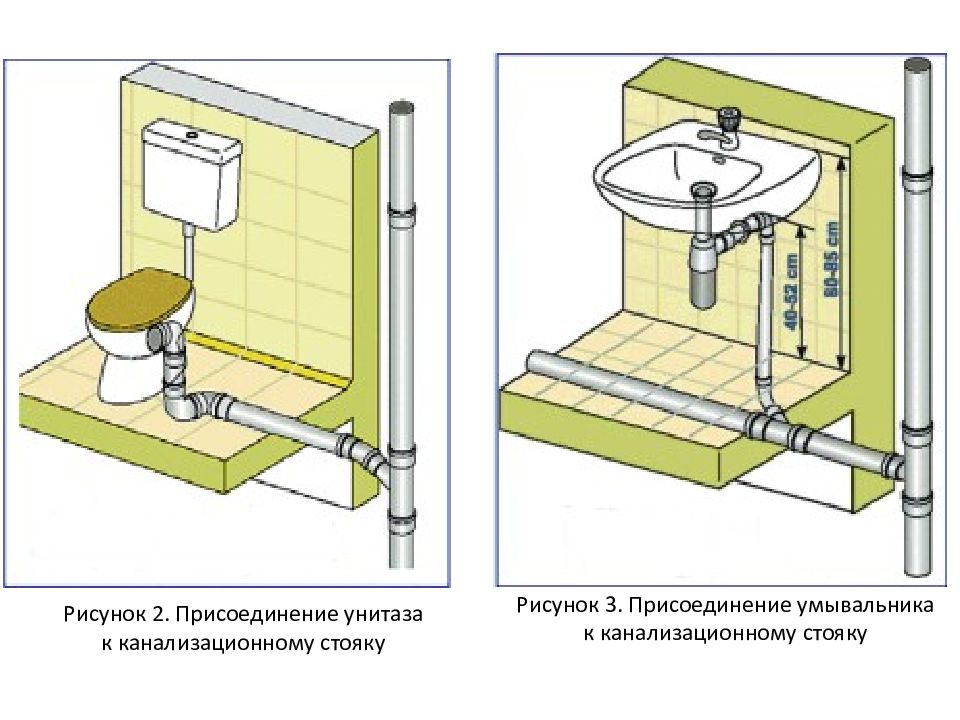

Рисунок 2. Присоединение унитаза к канализационному стояку Рисунок 3. Присоединение умывальника к канализационному стояку

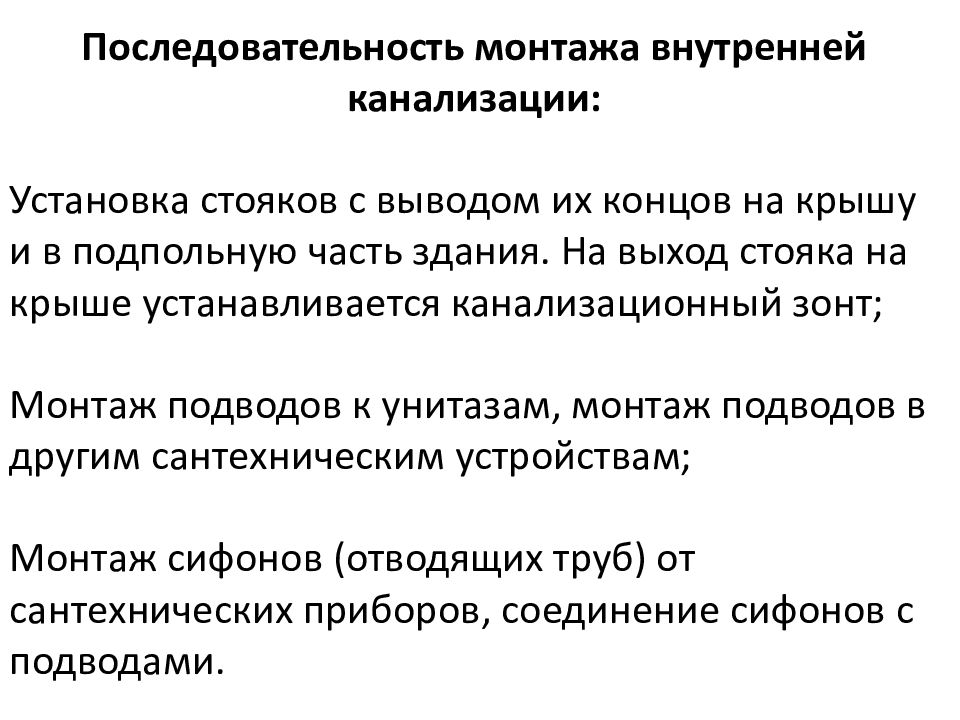

Последовательность монтажа внутренней канализации: Установка стояков с выводом их концов на крышу и в подпольную часть здания. На выход стояка на крыше устанавливается канализационный зонт; Монтаж подводов к унитазам, монтаж подводов в другим сантехническим устройствам; Монтаж сифонов (отводящих труб) от сантехнических приборов, соединение сифонов с подводами.

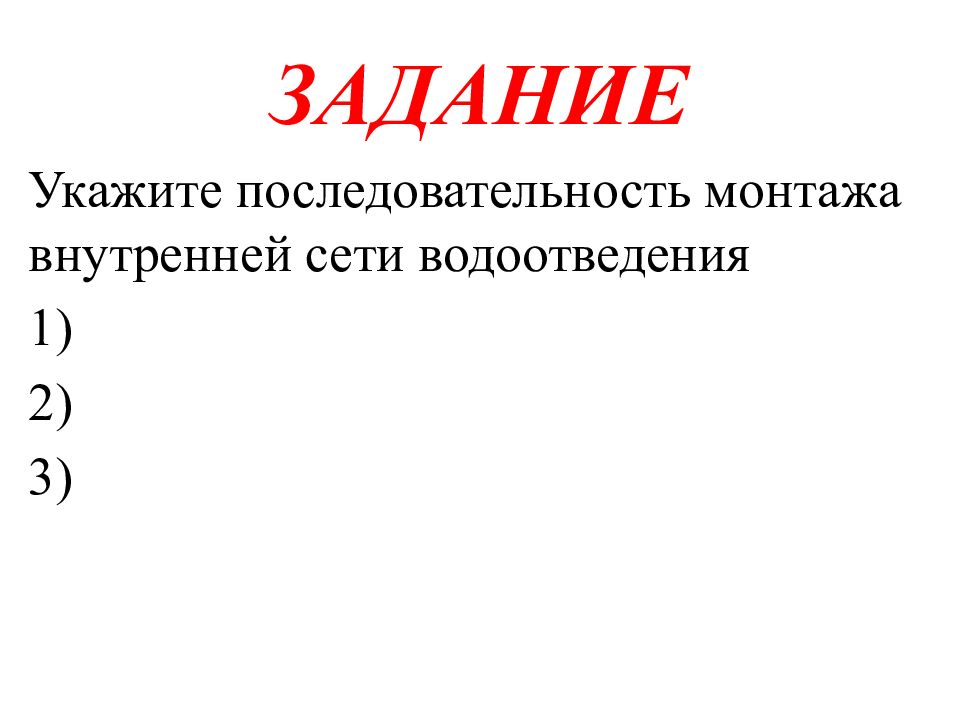

Укажите последовательность монтажа внутренней сети водоотведения 1) 2) 3)

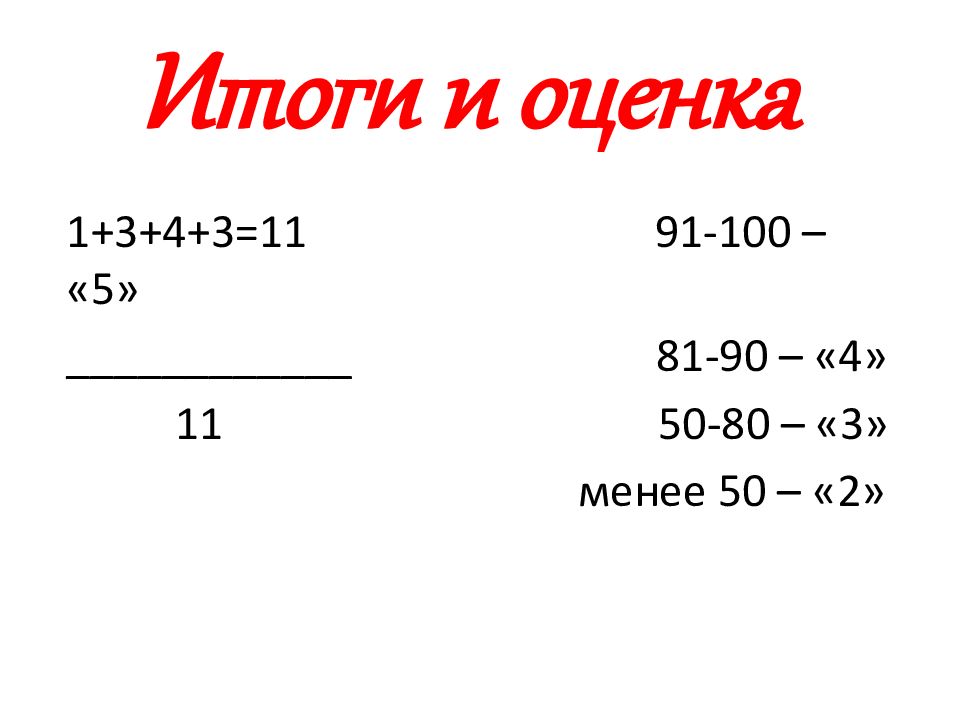

1+3+4+3=11 91-100 – «5» ____________ 81-90 – «4» 11 50-80 – «3» менее 50 – «2»
