Студент группы РП-20-1 Дудырев А.О. Руководитель Пономарёв Е.В. Руководитель Волкова Н.В. 2024

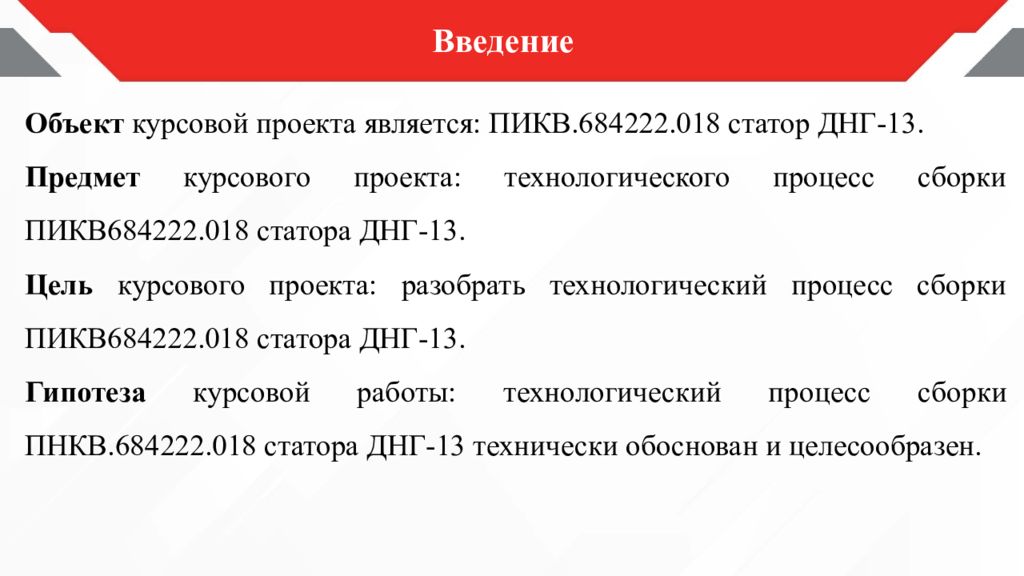

Введение Объект курсовой проекта является: ПИКВ.684222.018 статор ДНГ-13. Предмет курсового проекта: технологического процесс сборки ПИКВ684222.018 статора ДНГ-13. Цель курсового проекта: разобрать технологический процесс сборки ПИКВ684222.018 статора ДНГ-13. Гипотеза курсовой работы: технологический процесс сборки ПНКВ.684222.018 статора ДНГ-13 технически обоснован и целесообразен.

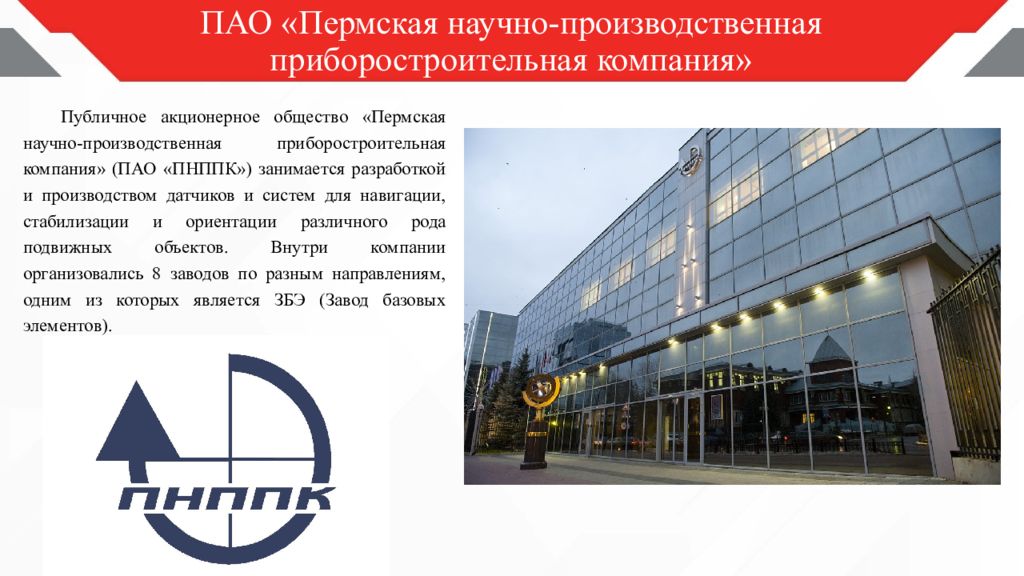

ПАО «Пермская научно-производственная приборостроительная компания» Публичное акционерное общество «Пермская научно-производственная приборостроительная компания» (ПАО «ПНППК») занимается разработкой и производством датчиков и систем для навигации, стабилизации и ориентации различного рода подвижных объектов. Внутри компании организовались 8 заводов по разным направлениям, одним из которых является ЗБЭ (Завод базовых элементов).

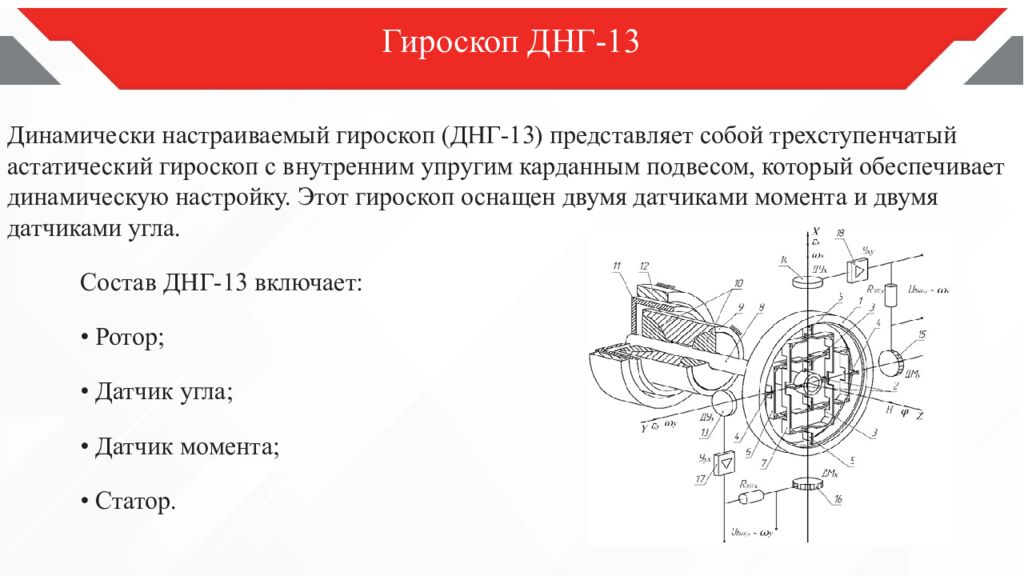

Гироскоп ДНГ-13 Динамически настраиваемый гироскоп (ДНГ-13) представляет собой трехступенчатый астатический гироскоп с внутренним упругим карданным подвесом, который обеспечивает динамическую настройку. Этот гироскоп оснащен двумя датчиками момента и двумя датчиками угла. Состав ДНГ-13 включает: • Ротор; • Датчик угла; • Датчик момента; • Статор.

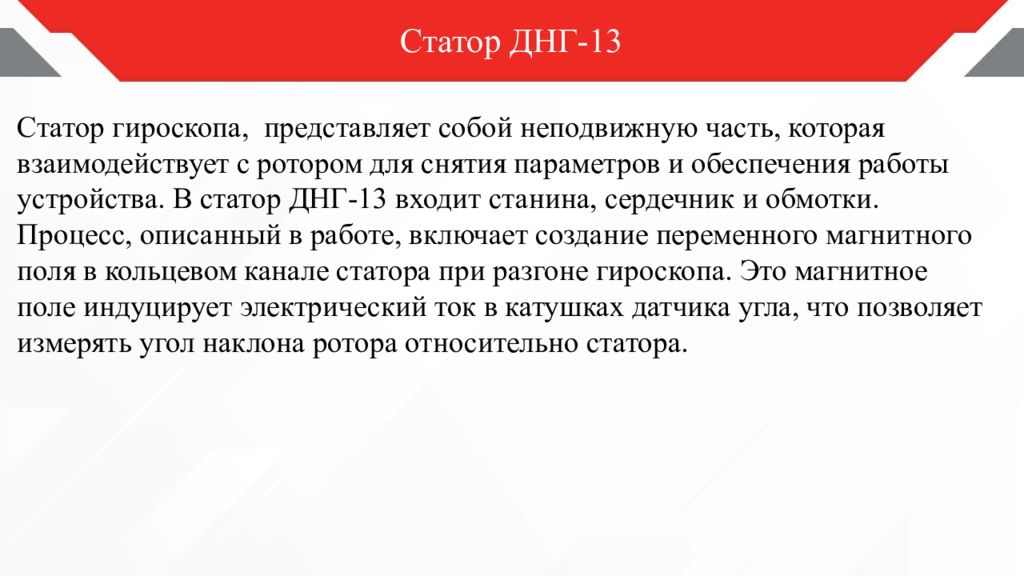

Статор ДНГ-13 Статор гироскопа, представляет собой неподвижную часть, которая взаимодействует с ротором для снятия параметров и обеспечения работы устройства. В статор ДНГ-13 входит станина, сердечник и обмотки. Процесс, описанный в работе, включает создание переменного магнитного поля в кольцевом канале статора при разгоне гироскопа. Это магнитное поле индуцирует электрический ток в катушках датчика угла, что позволяет измерять угол наклона ротора относительно статора.

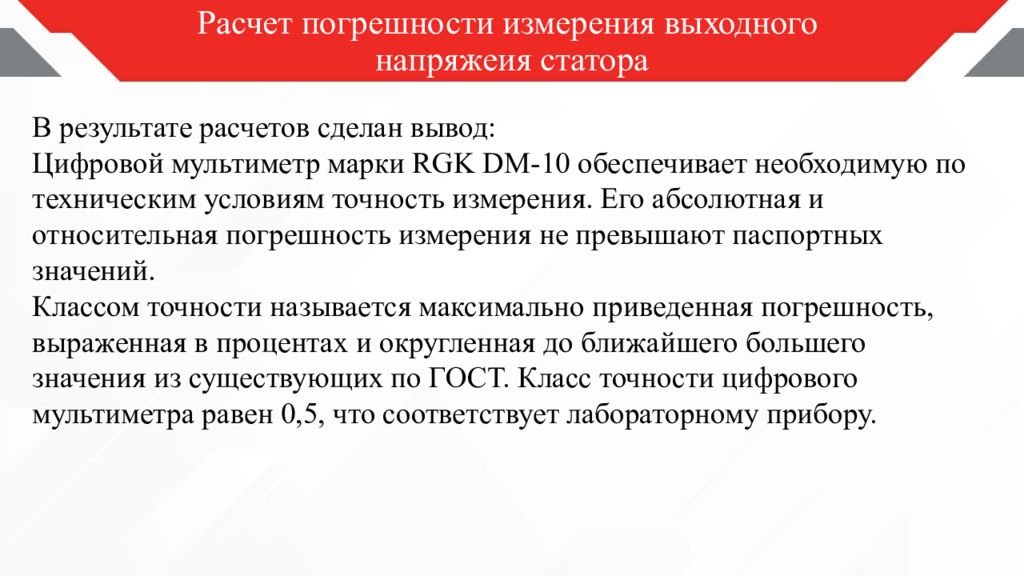

Расчет погрешности измерения выходного напряжеия статора В результате расчетов сделан вывод: Ц ифровой мультиметр марки RGK DM-10 обеспечивает необходимую по техническим условиям точность измерения. Его абсолютная и относительная погрешность измерения не превышают паспортных значений. Классом точности называется максимально приведенная погрешность, выраженная в процентах и округленная до ближайшего большего значения из существующих по ГОСТ. Класс точности цифрового мультиметра равен 0,5, что соответствует лабораторному прибору.

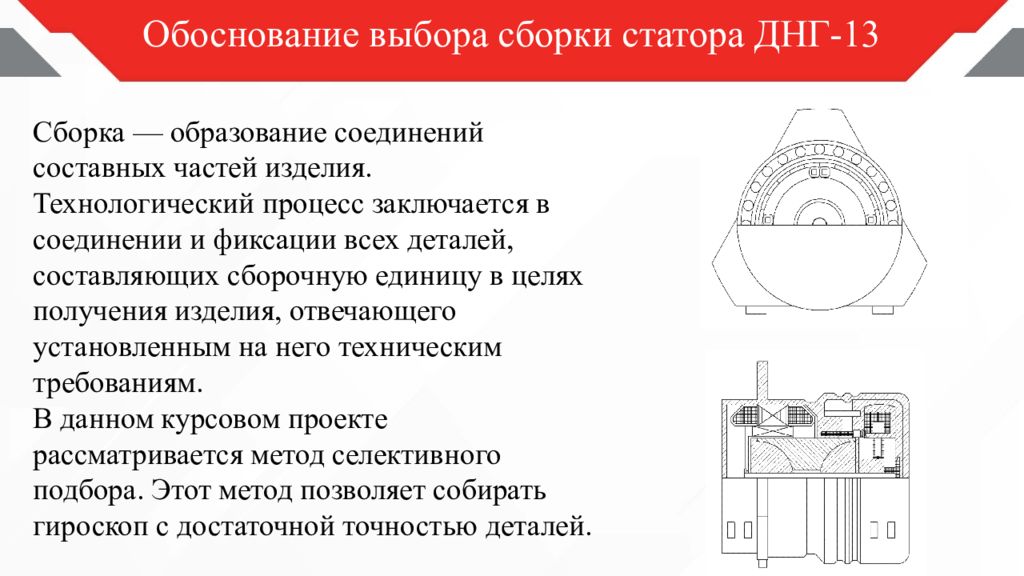

Обоснование выбора сборки статора ДНГ-13 Сборка — образование соединений составных частей изделия. Технологический процесс заключается в соединении и фиксации всех деталей, составляющих сборочную единицу в целях получения изделия, отвечающего установленным на него техническим требованиям. В данном курсовом проекте рассматривается метод селективного подбора. Этот метод позволяет собирать гироскоп с достаточной точностью деталей.

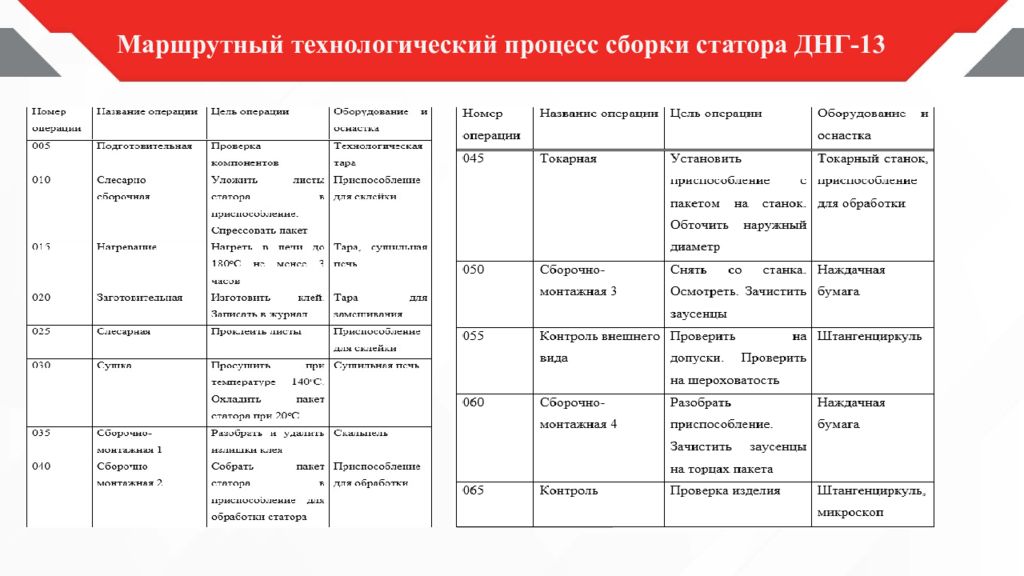

Маршрутный технологический процесс сборки статора ДНГ-13 .

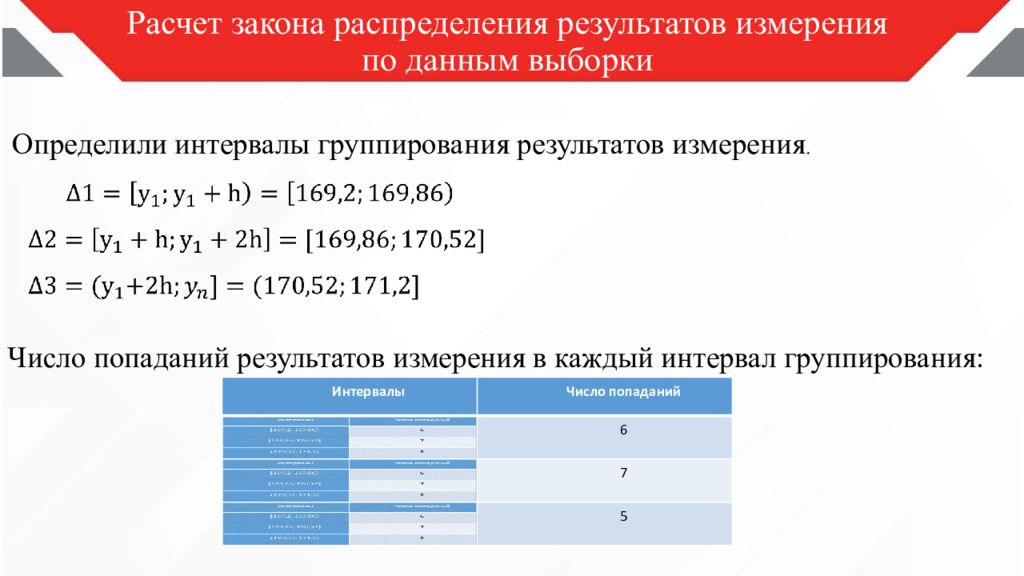

Расчет закона распределения результатов измерения по данным выборки Определили интервалы группирования результатов измерения. Ч исло попаданий результатов измерения в каждый интервал группирования: Интервалы Число попаданий 6 7 5 Интервалы Число попаданий 6 7 5

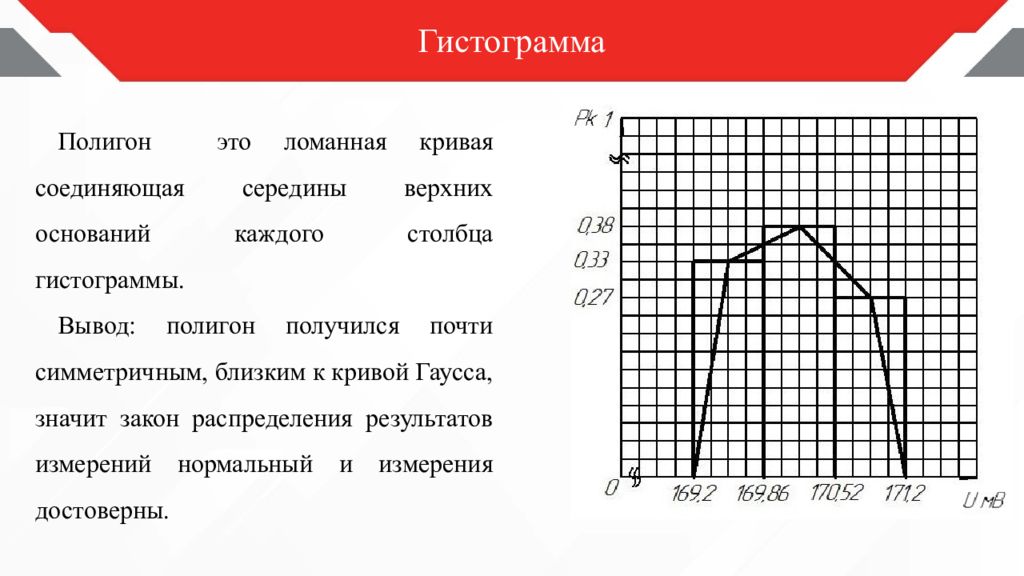

Гистограмма Полигон это ломанная кривая соединяющая середины верхних оснований каждого столбца гистограммы. Вывод: полигон получился почти симметричным, близким к кривой Гаусса, значит закон распределения результатов измерений нормальный и измерения достоверны.

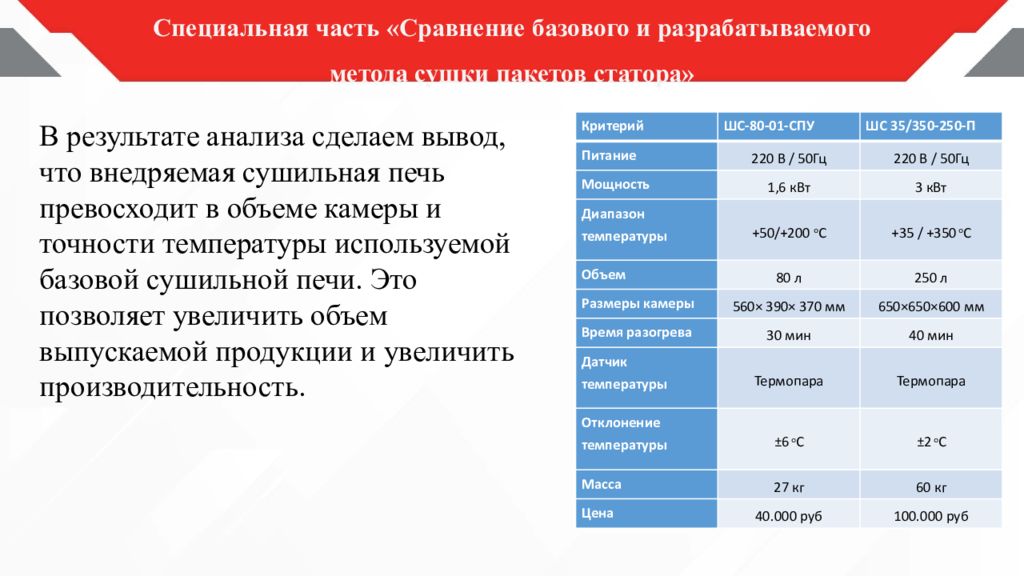

Специальная часть «Сравнение базового и разрабатываемого метода сушки пакетов статора» Критерий ШС-80-01-СПУ ШС 35/350-250-П Питание 220 В / 50Гц 220 В / 50Гц Мощность 1,6 кВт 3 кВт Диапазон температуры +50/+200 о С +35 / +350 о С Объем 80 л 250 л Размеры камеры 560× 390× 370 мм 650×650×600 мм Время разогрева 30 мин 40 мин Датчик температуры Термопара Термопара Отклонение температуры ±6 о С ±2 о С Масса 27 кг 60 кг Цена 40.000 руб 100.000 руб В результате анализа сделаем вывод, что внедряемая сушильная печь превосходит в объеме камеры и точности температуры используемой базовой сушильной печи. Это позволяет увеличить объем выпускаемой продукции и увеличить производительность.

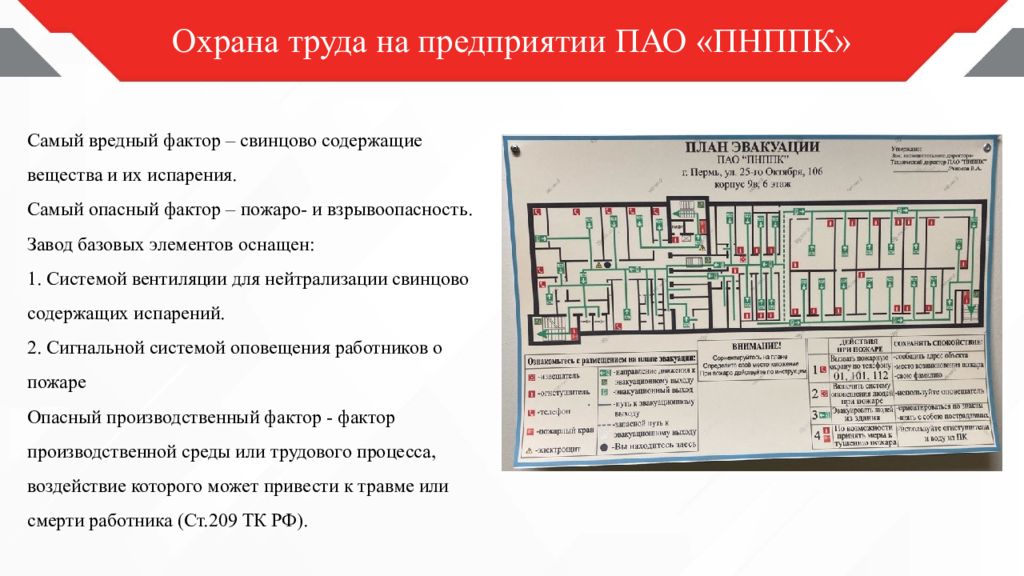

Охрана труда на предприятии ПАО «ПНППК» Самый вредный фактор – свинцово содержащие вещества и их испарения. Самый опасный фактор – пожаро - и взрывоопасность. Завод базовых элементов оснащен: Системой вентиляции для нейтрализации свинцово содержащих испарений. Сигнальной системой оповещения работников о пожаре Опасный производственный фактор - фактор производственной среды или трудового процесса, воздействие которого может привести к травме или смерти работника (Ст.209 ТК РФ).

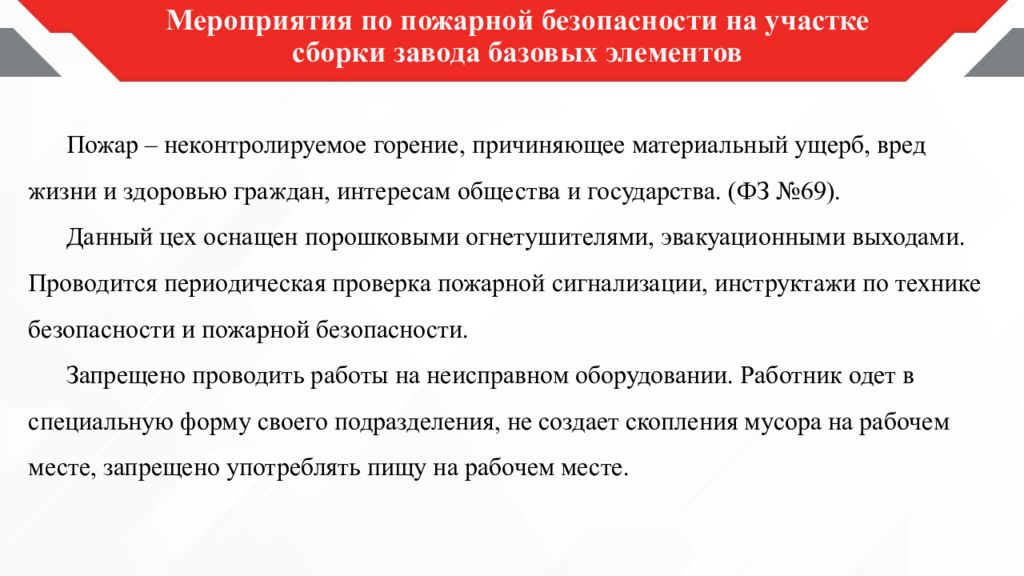

Мероприятия по пожарной безопасности на участке сборки завода базовых элементов Пожар – неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства. (ФЗ №69). Данный цех оснащен порошковыми огнетушителями, эвакуационными выходами. Проводится периодическая проверка пожарной сигнализации, инструктажи по технике безопасности и пожарной безопасности. Запрещено проводить работы на неисправном оборудовании. Работник одет в специальную форму своего подразделения, не создает скопления мусора на рабочем месте, запрещено употреблять пищу на рабочем месте.
СПАСИБО ЗА ВНИМАНИЕ!
