правила выполнения разрезов

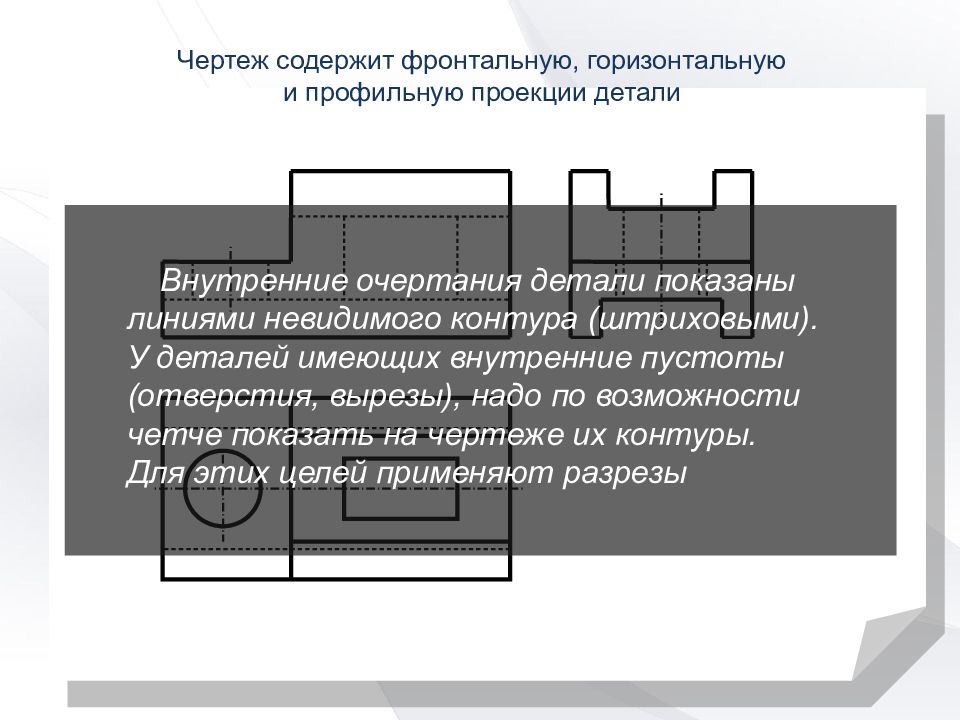

Чертеж содержит фронтальную, горизонтальную и профильную проекции детали Внутренние очертания детали показаны линиями невидимого контура (штриховыми). У деталей имеющих внутренние пустоты (отверстия, вырезы), надо по возможности четче показать на чертеже их контуры. Для этих целей применяют разрезы

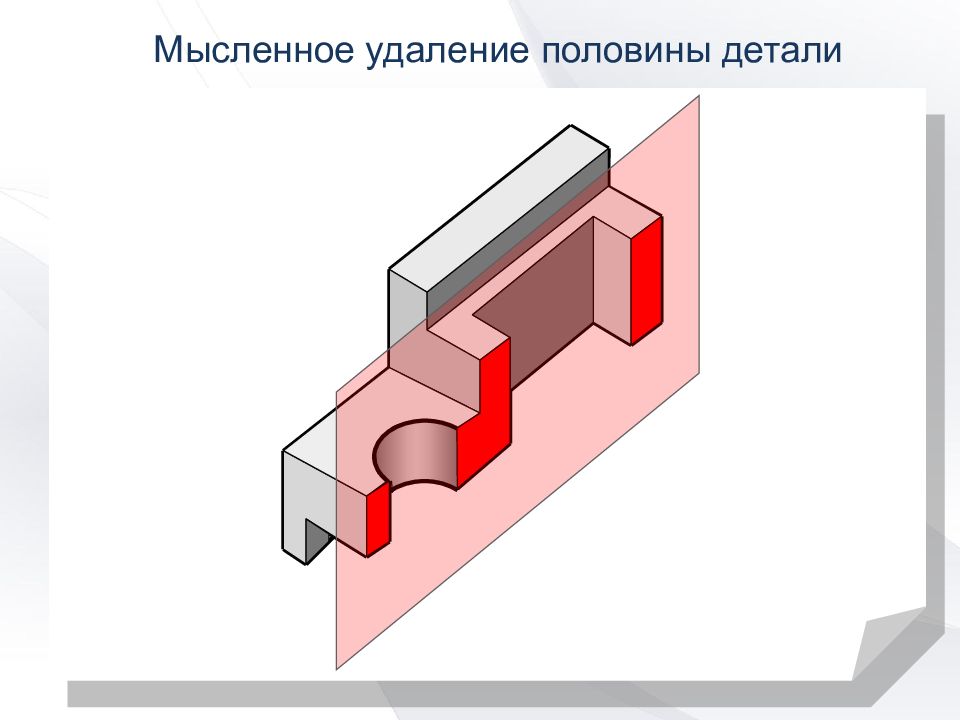

Мысленное удаление половины детали

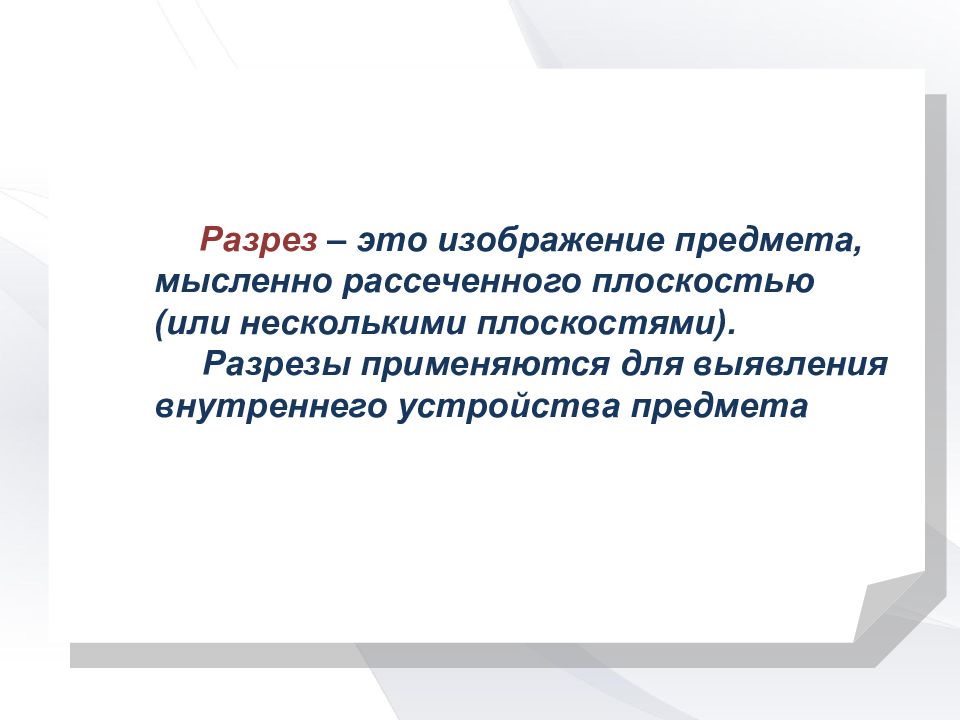

Разрез – это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). Разрезы применяются для выявления внутреннего устройства предмета

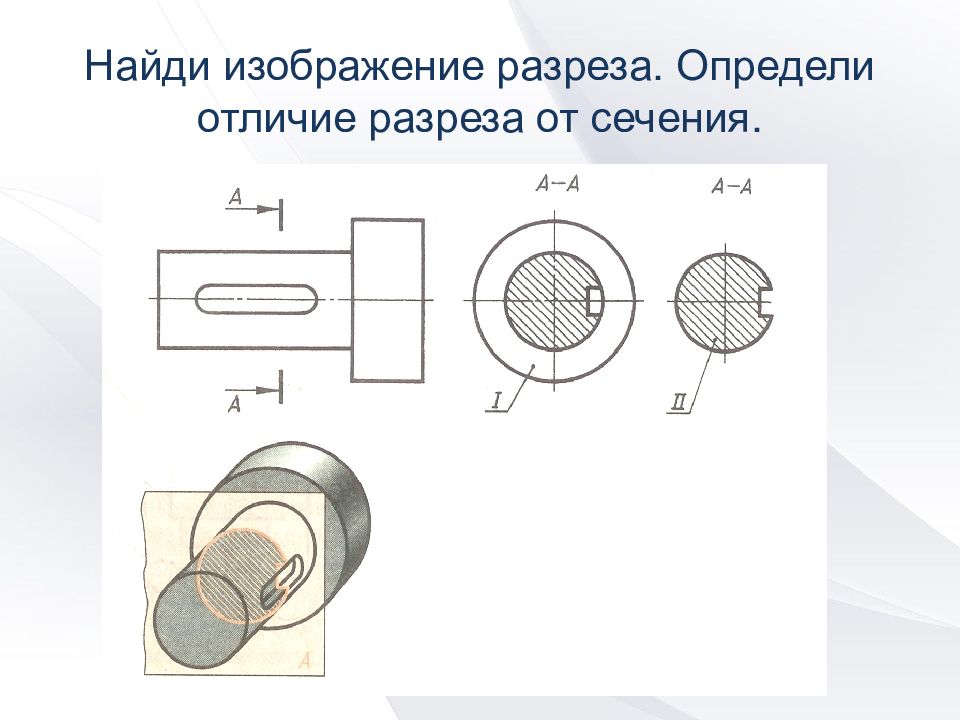

РАЗРЕЗ ОТЛИЧАЕТСЯ ОТ СЕЧЕНИЯ ТЕМ, ЧТО НА НЕМ ПОКАЗЫВАЮТ НЕ ТОЛЬКО ТО, ЧТО НАХОДИТСЯ В СЕКУЩЕЙ ПЛОСКОСТИ, НО И ТО, ЧТО НАХОДИТСЯ ЗА НЕЙ. Найди изображение разреза. Определи отличие разреза от сечения.
Различие между разрезом и сечением

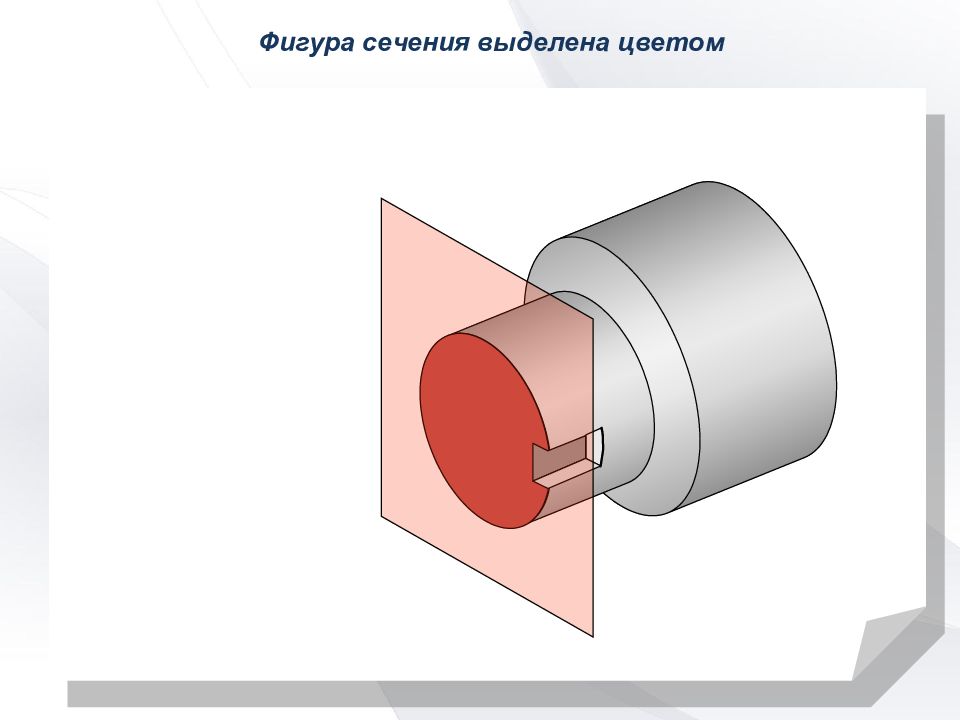

Фигура сечения выделена цветом

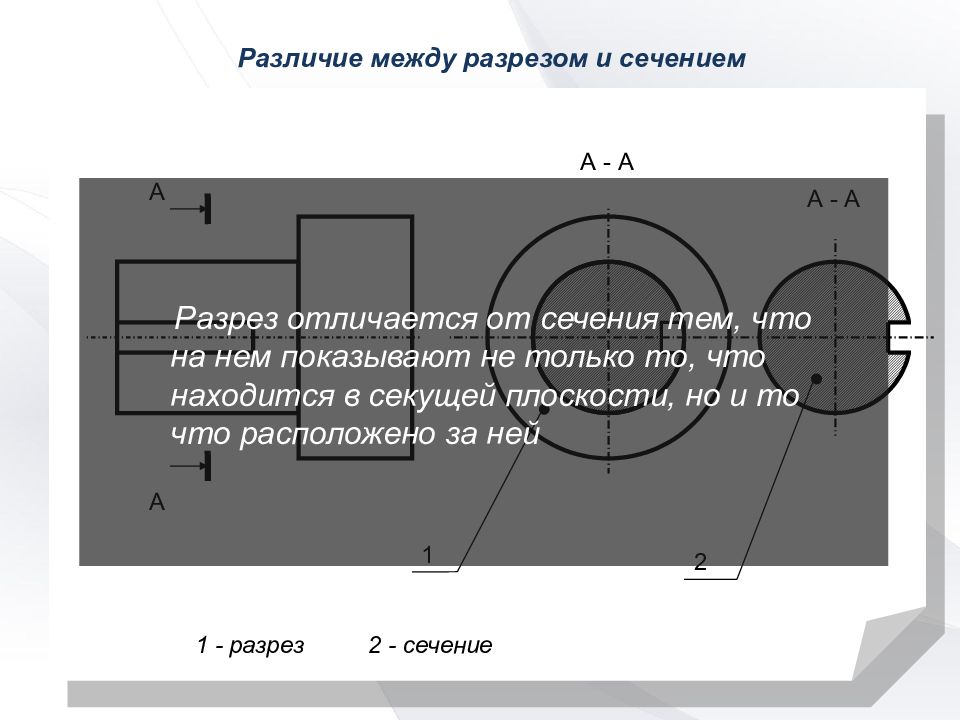

Различие между разрезом и сечением А - А А А А - А 1 2 1 - разрез 2 - сечение Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то что расположено за ней

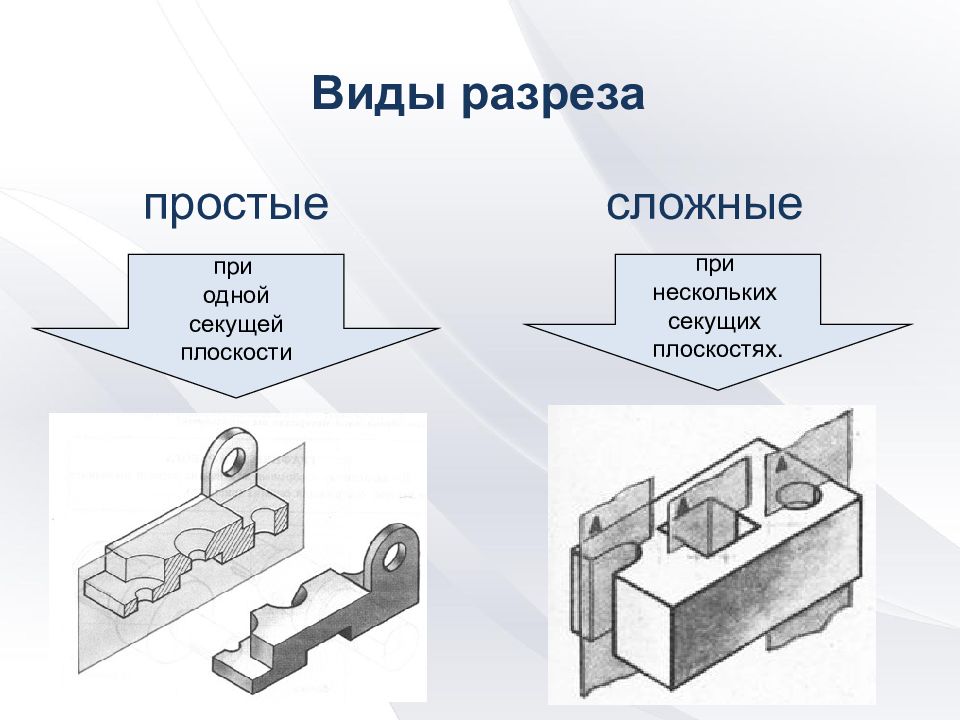

при одной секущей плоскости при нескольких секущих плоскостях. Виды разреза простые сложные

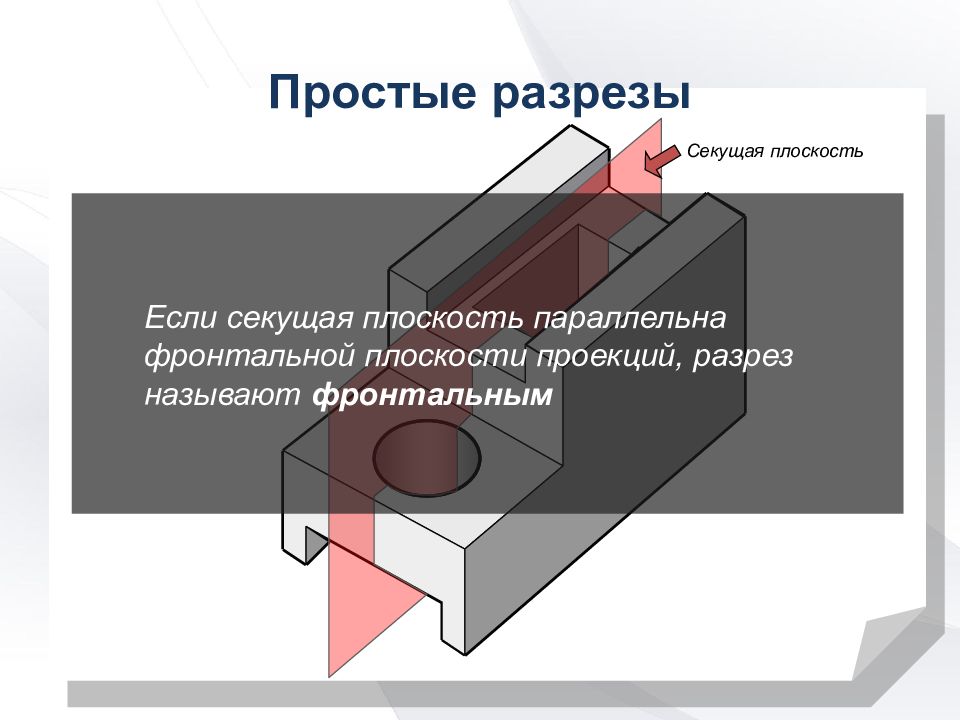

Если секущая плоскость параллельна фронтальной плоскости проекций, разрез называют фронтальным Секущая плоскость Простые разрезы

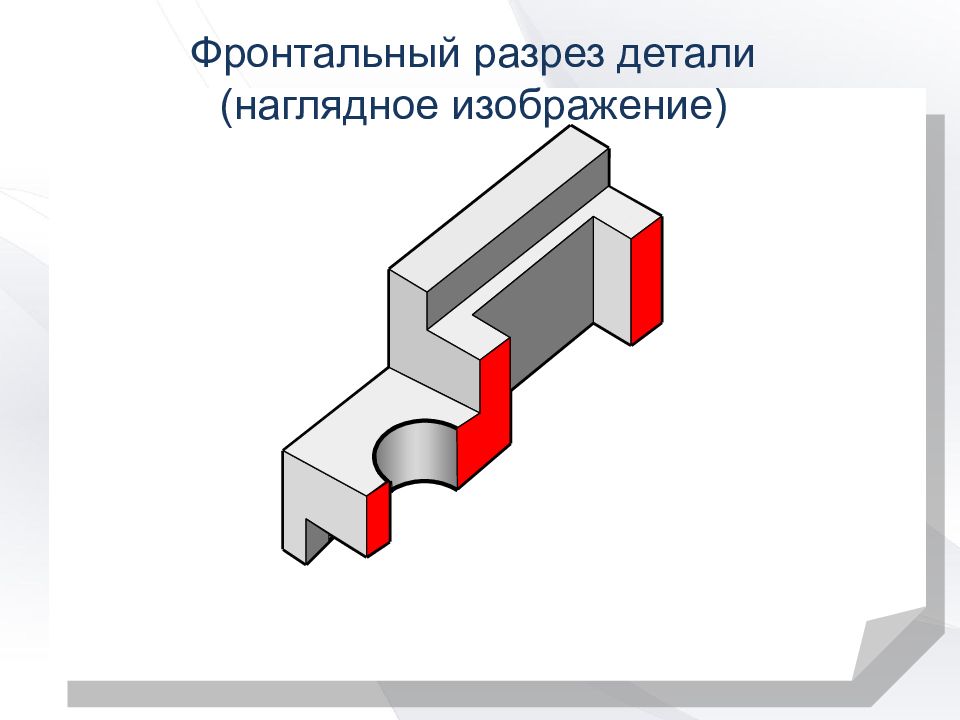

Фронтальный разрез детали (наглядное изображение)

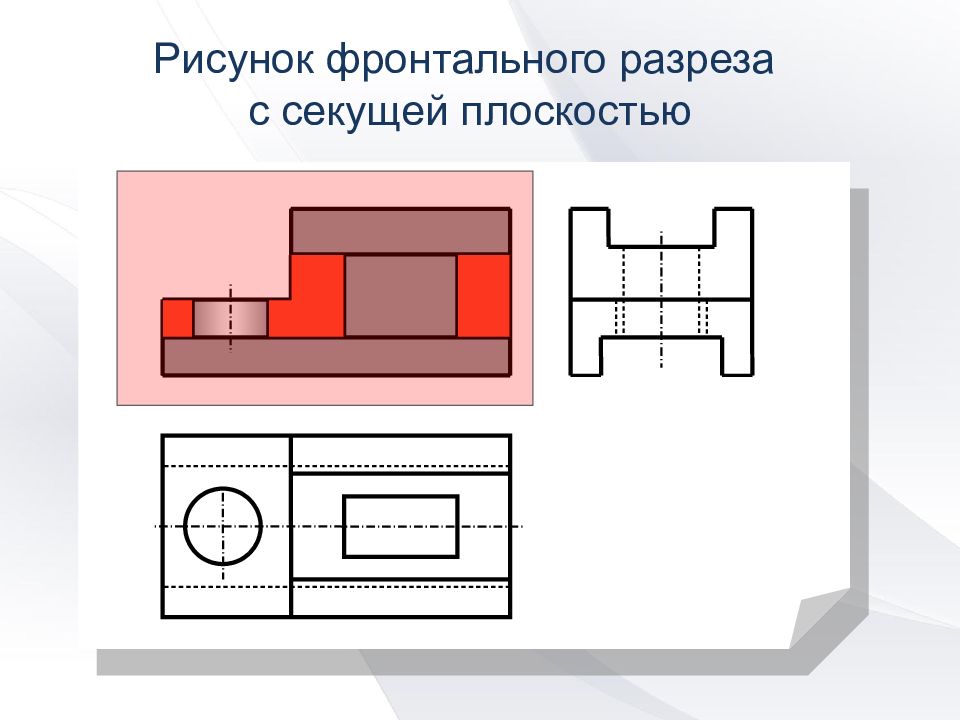

Рисунок фронтального разреза с секущей плоскостью

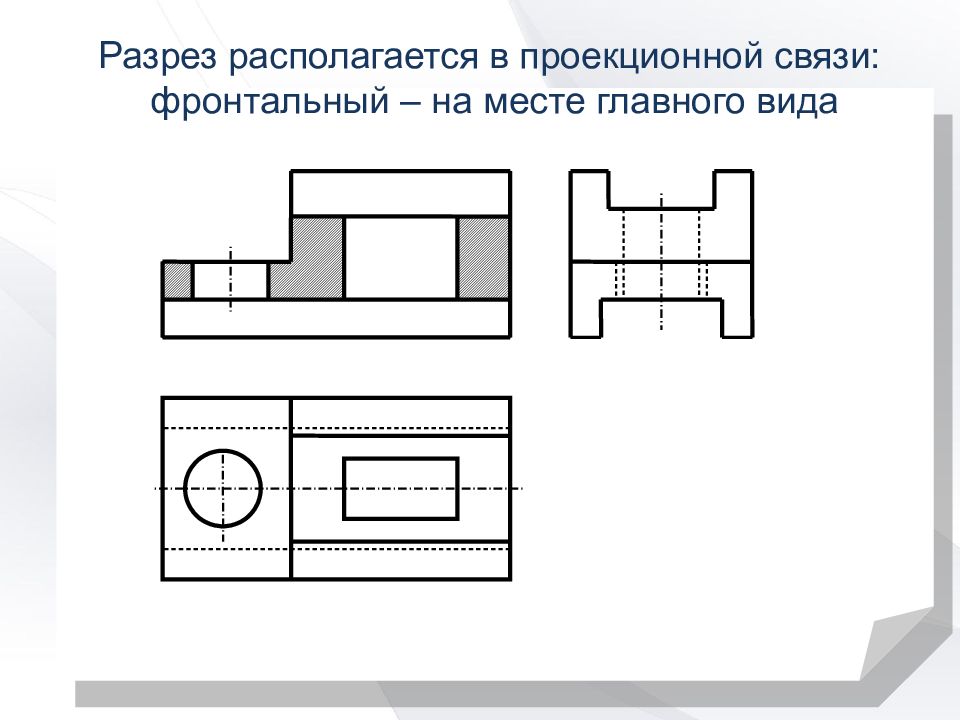

Разрез располагается в проекционной связи: фронтальный – на месте главного вида

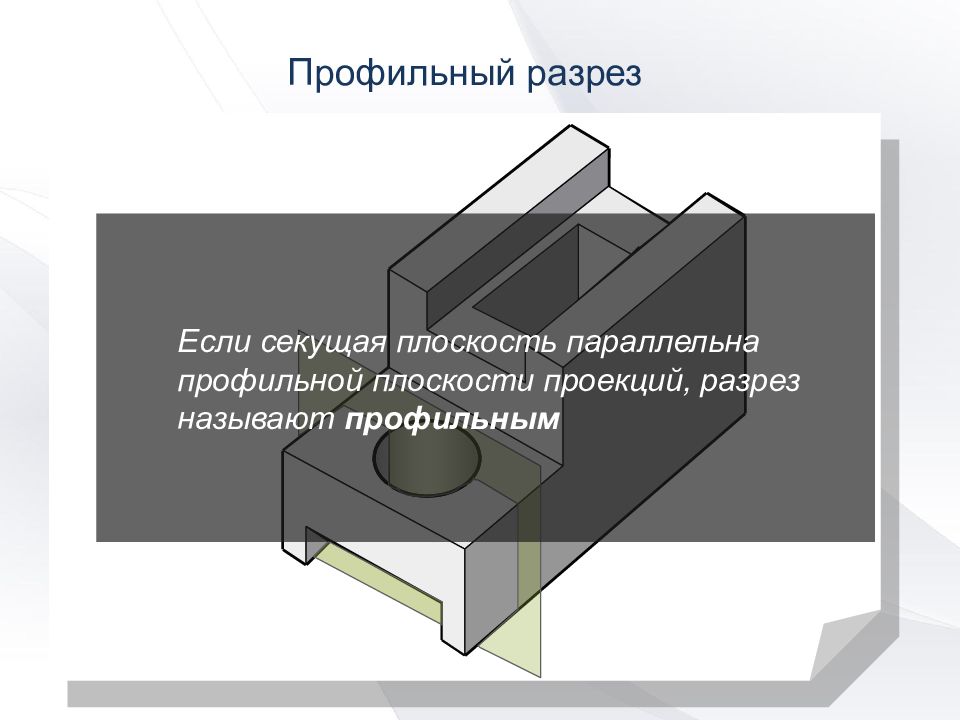

Профильный разрез Если секущая плоскость параллельна профильной плоскости проекций, разрез называют профильным

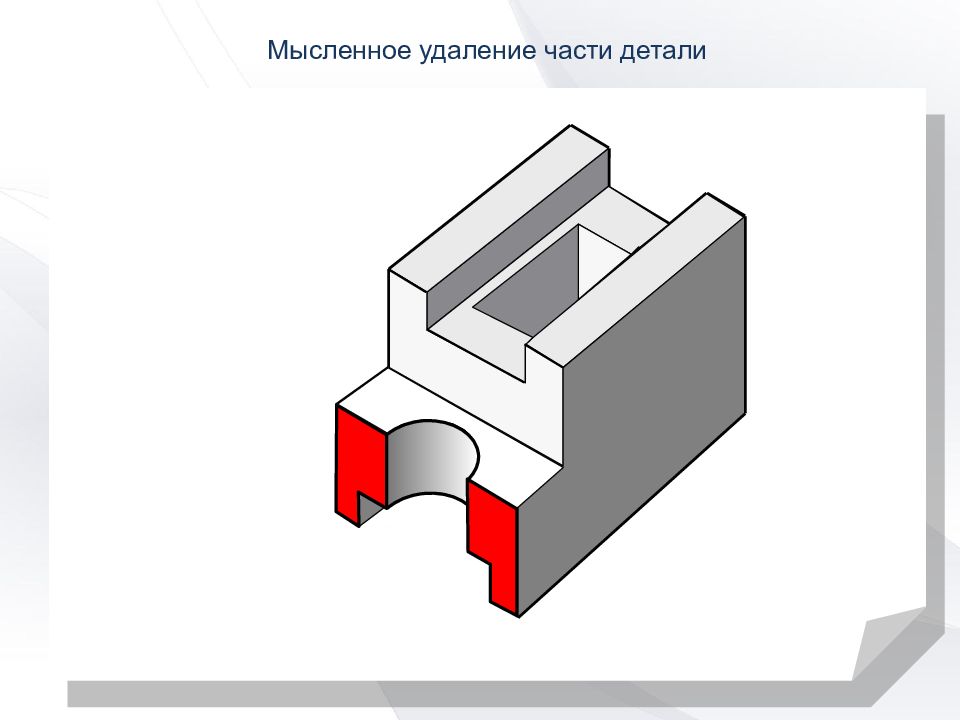

Мысленное удаление части детали
Мысленное удаление части детали

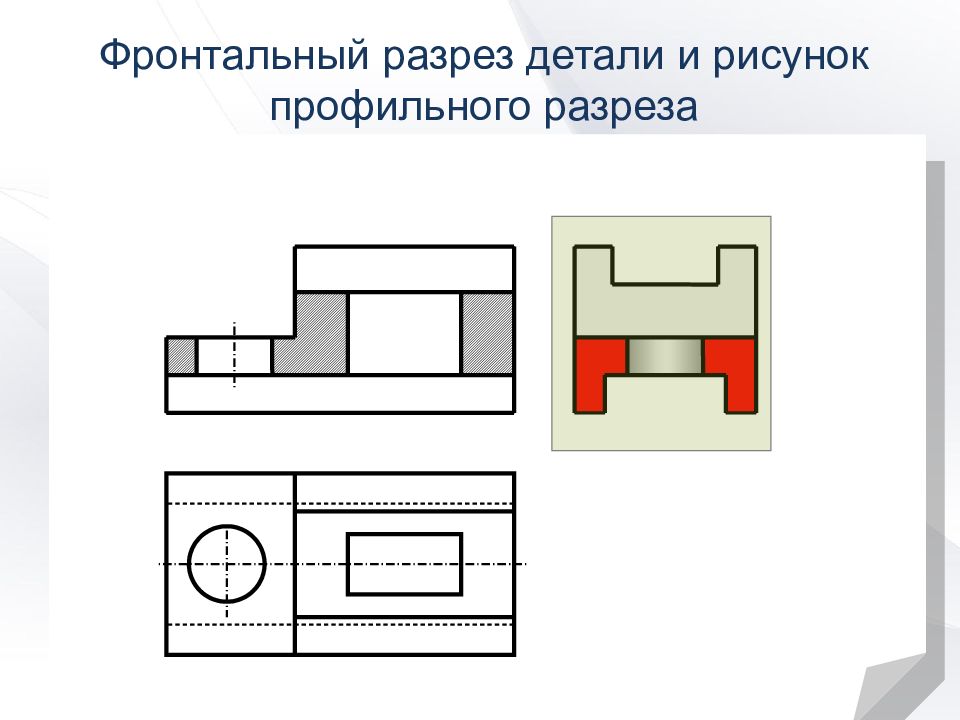

Фронтальный разрез детали и рисунок профильного разреза

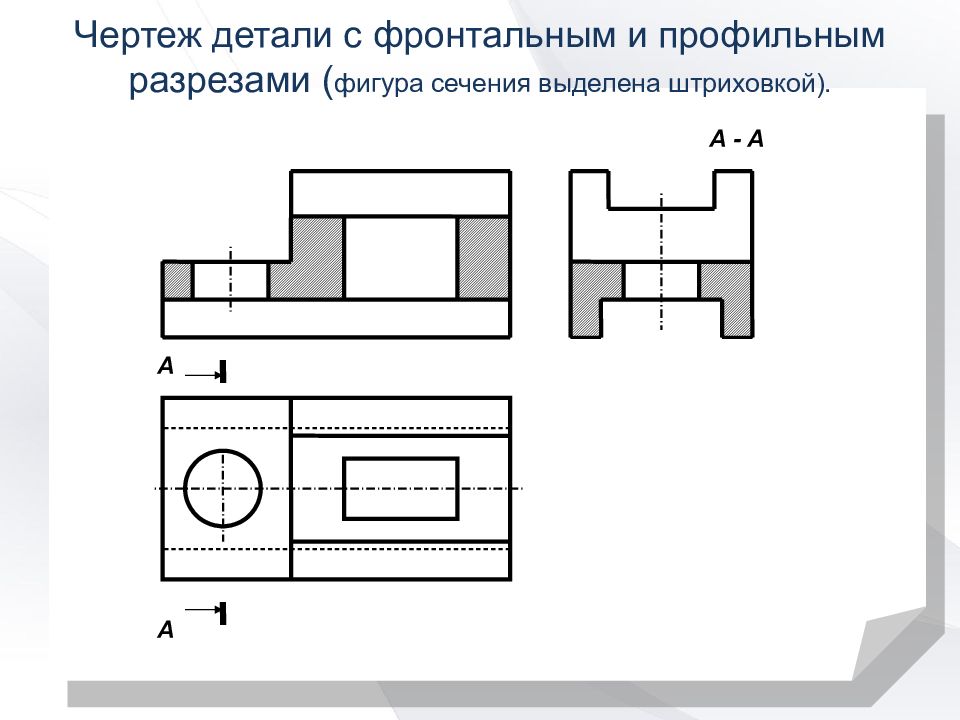

Чертеж детали с фронтальным и профильным разрезами ( фигура сечения выделена штриховкой). А - А А А

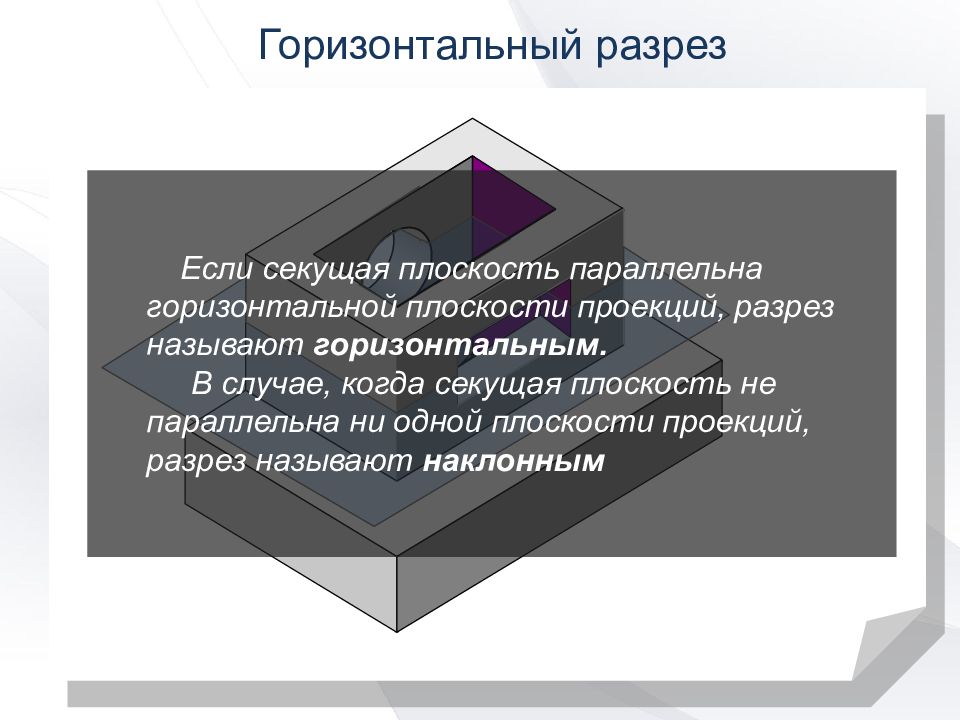

Если секущая плоскость параллельна горизонтальной плоскости проекций, разрез называют горизонтальным. В случае, когда секущая плоскость не параллельна ни одной плоскости проекций, разрез называют наклонным

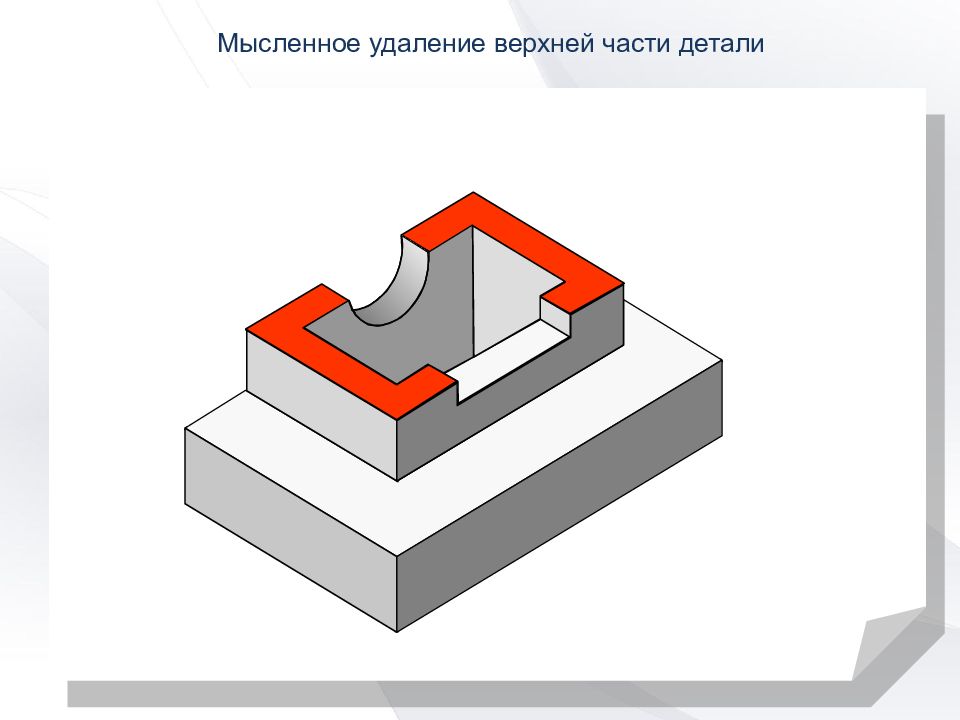

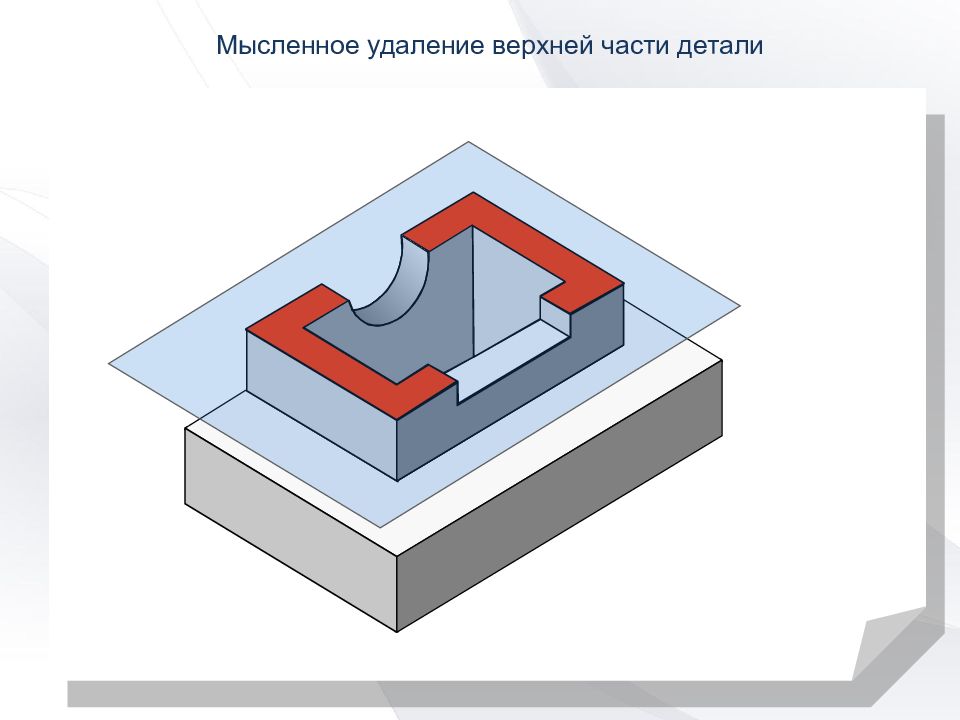

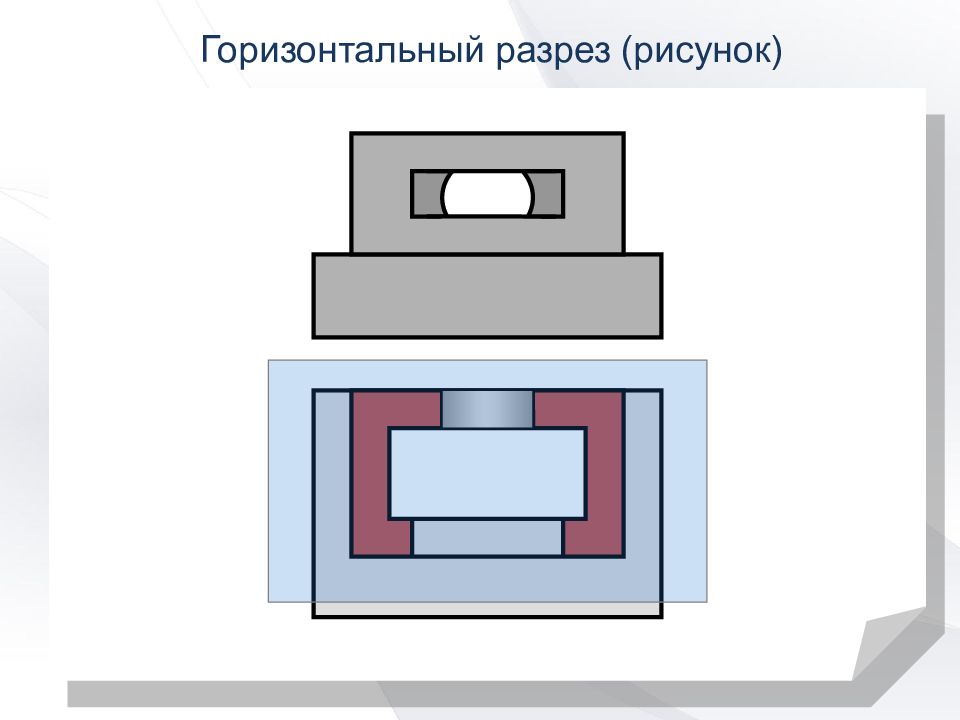

Горизонтальный разрез (рисунок)

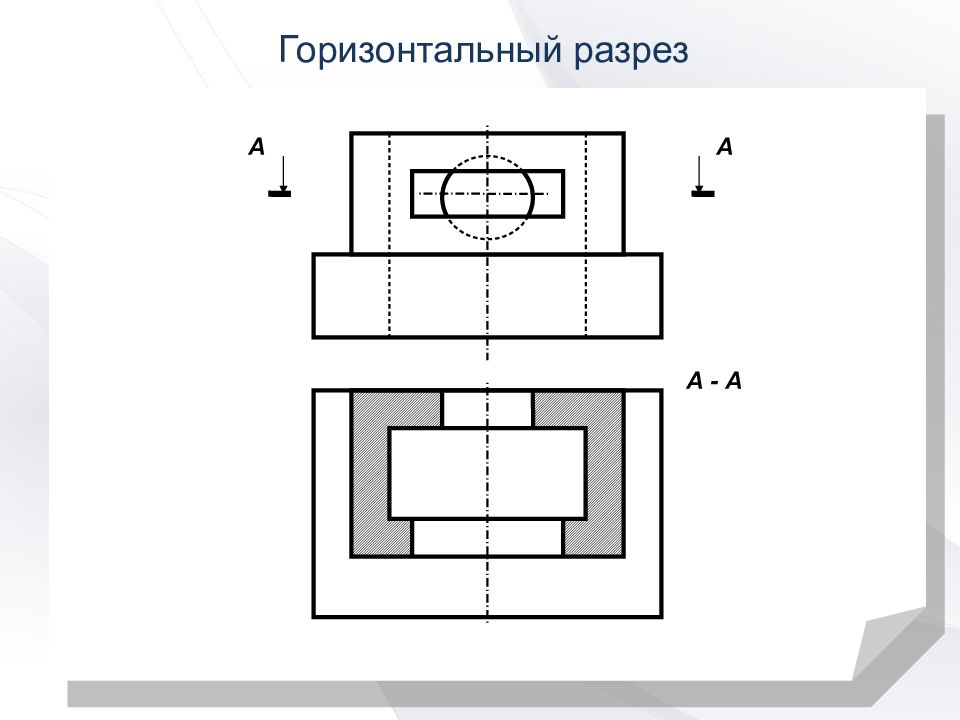

А - А А А Горизонтальный разрез
ЛИНИИ, НАХОДЯЩИЕСЯ НА ПЕРЕДНЕЙ, НЕИЗОБРАЖАЕМОЙ ЧАСТИ ПРЕДМЕТА, НЕ ПОКАЗЫВАЮТ ШТРИХОВЫЕ ЛИНИИ, ИЗОБРАЖАЮЩИЕ ВНУТРЕННИЕ ОЧЕРТАНИЯ, ОБВОДЯТСЯ ОСНОВНЫМИ СПЛОШНЫМИ ЛИНИЯМИ, ТАК КАК ОНИ СТАЛИ ВИДИМЫ ФИГУРА СЕЧЕНИЯ, ВХОДЯЩАЯ В РАЗРЕЗ, ЗАШТРИХОВЫВАЕТСЯ. ШТРИХУЕТСЯ ТОЛЬКО ТО, ЧТО ПОПАЛО В СЕКУЩУЮ ПЛОСКОСТЬ

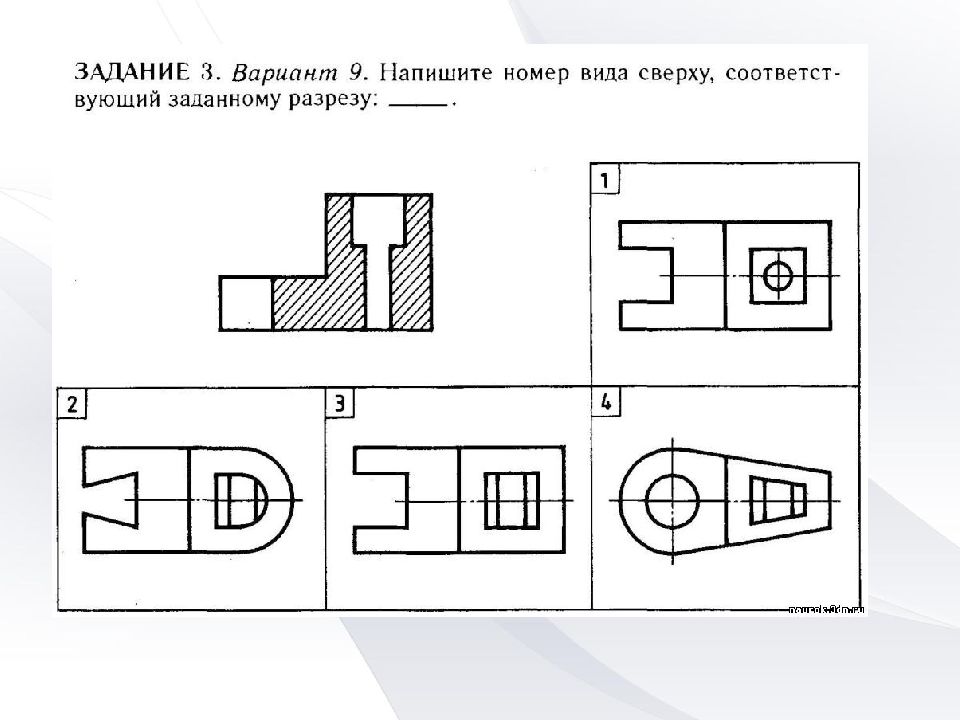

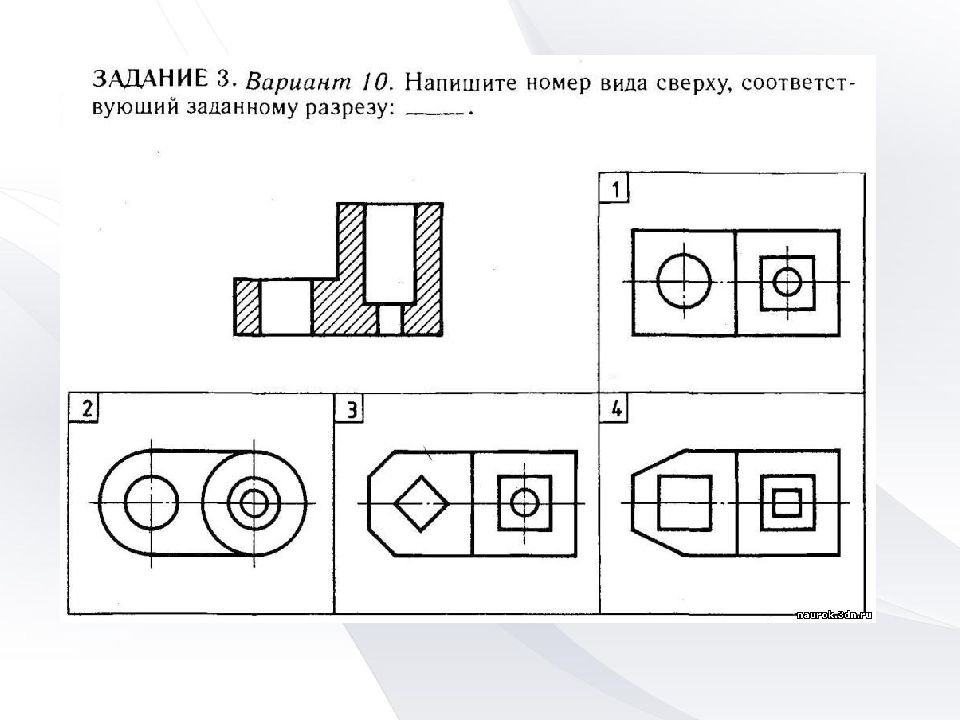

Какое изображение называют разрезом? Для чего применяют на чертежах разрезы? Какие разрезы называют фронтальными, горизонтальными, профильными? В каких случаях разрезы не обозначают? Как изменится изображение, если выполнить разрез? Как выделяется фигура сечения, входящего в разрез?

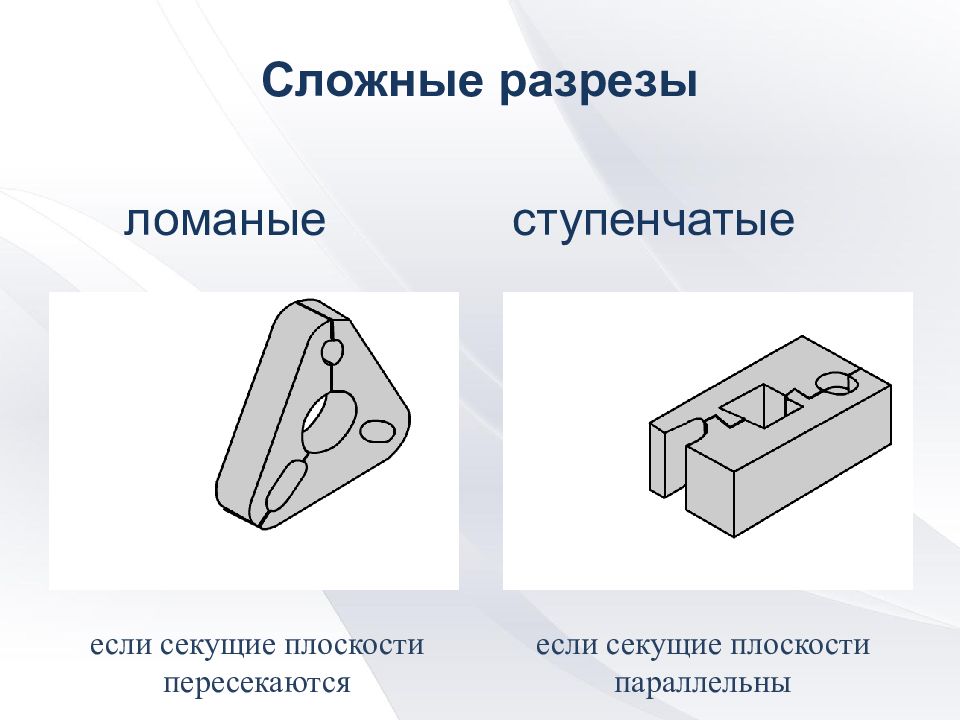

если секущие плоскости пересекаются если секущие плоскости параллельны Сложные разрезы ломаные ступенчатые

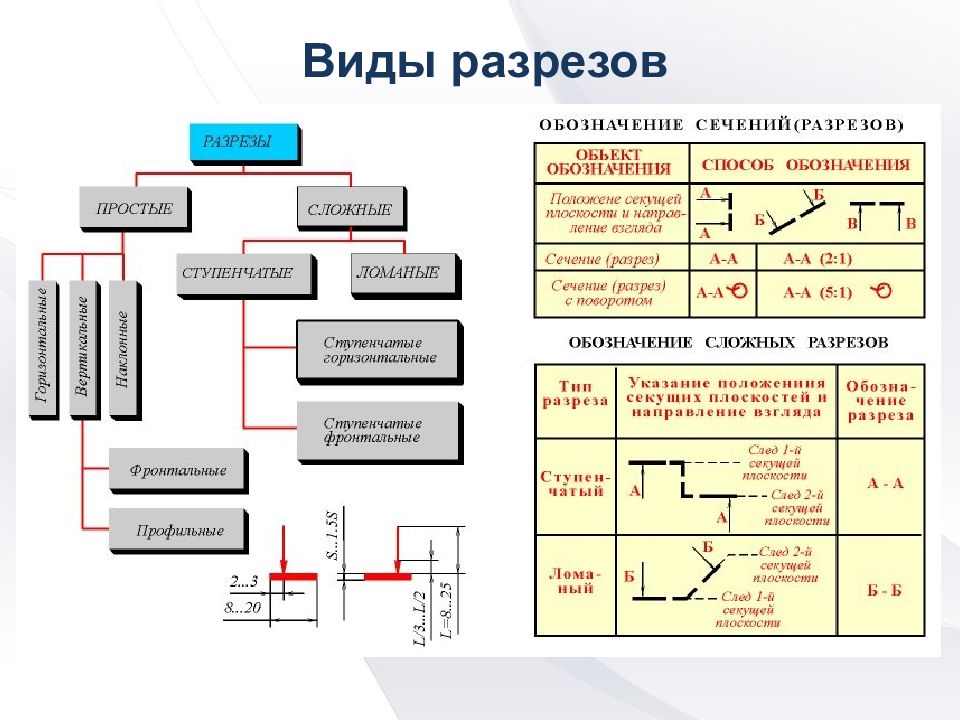

Виды разрезов
