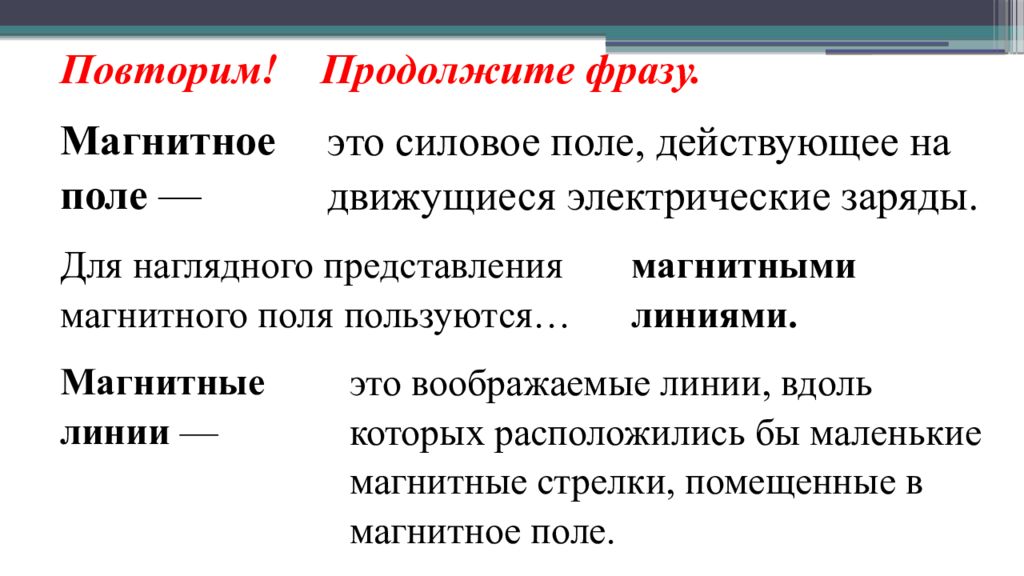

Для наглядного представления магнитного поля пользуются… Повторим! Продолжите фразу. это силовое поле, действующее на движущиеся электрические заряды. Магнитное поле — Магнитные линии — магнитными линиями. это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле.

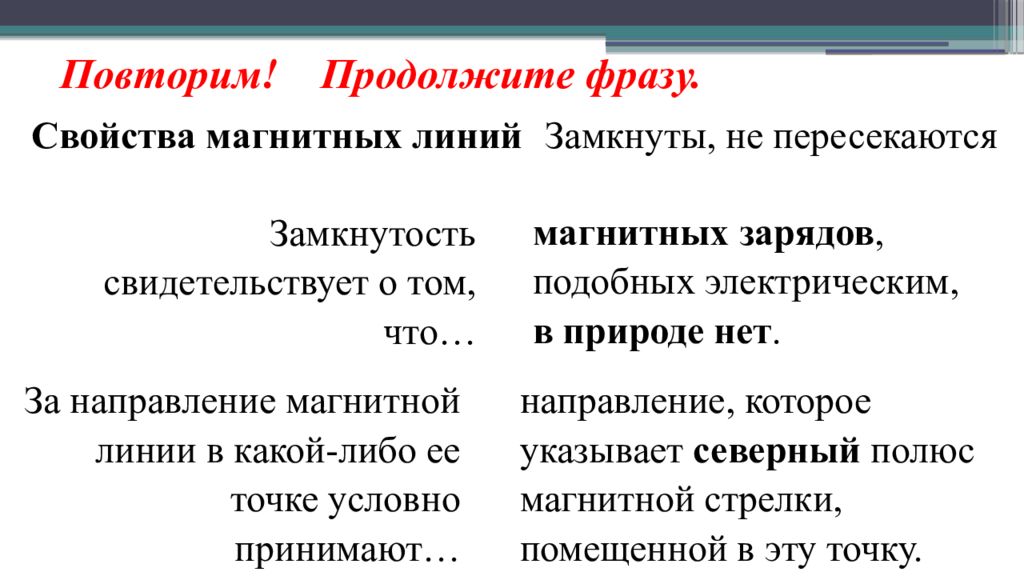

Свойства магнитных линий Повторим! Продолжите фразу. Замкнуты, не пересекаются магнитных зарядов, подобных электрическим, в природе нет. За направление магнитной линии в какой-либо ее точке условно принимают… Замкнутость свидетельствует о том, что… направление, которое указывает северный полюс магнитной стрелки, помещенной в эту точку.

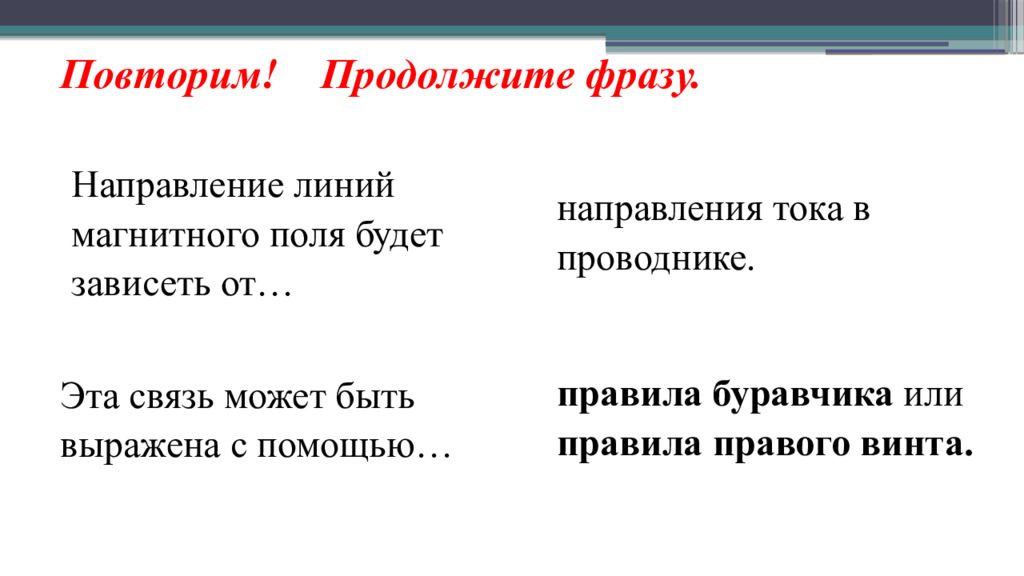

Повторим! Продолжите фразу. Направление линий магнитного поля будет зависеть от… направления тока в проводнике. Эта связь может быть выражена с помощью… правила буравчика или правила правого винта.

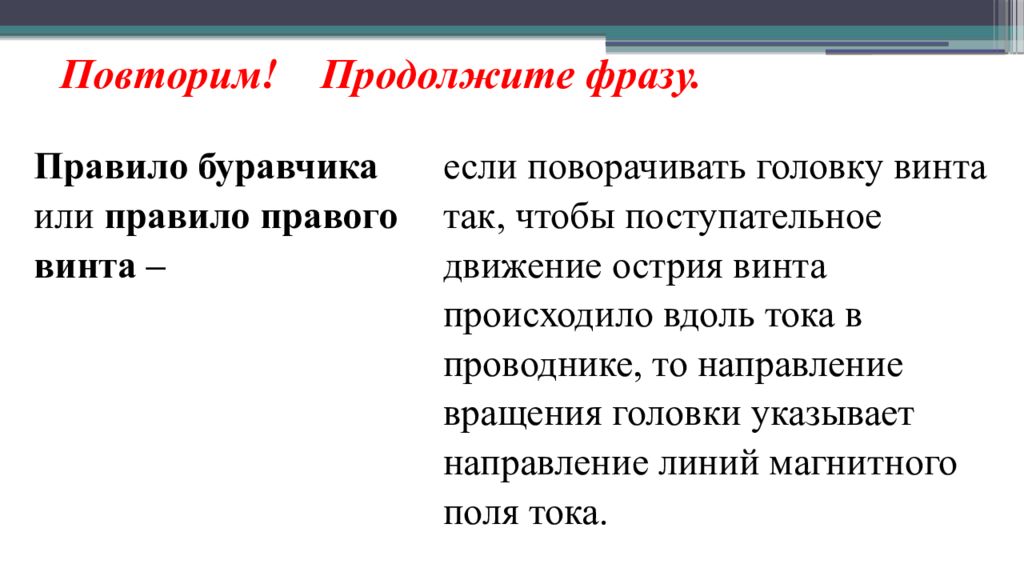

Повторим! Продолжите фразу. П равило буравчика или правило правого винта – если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

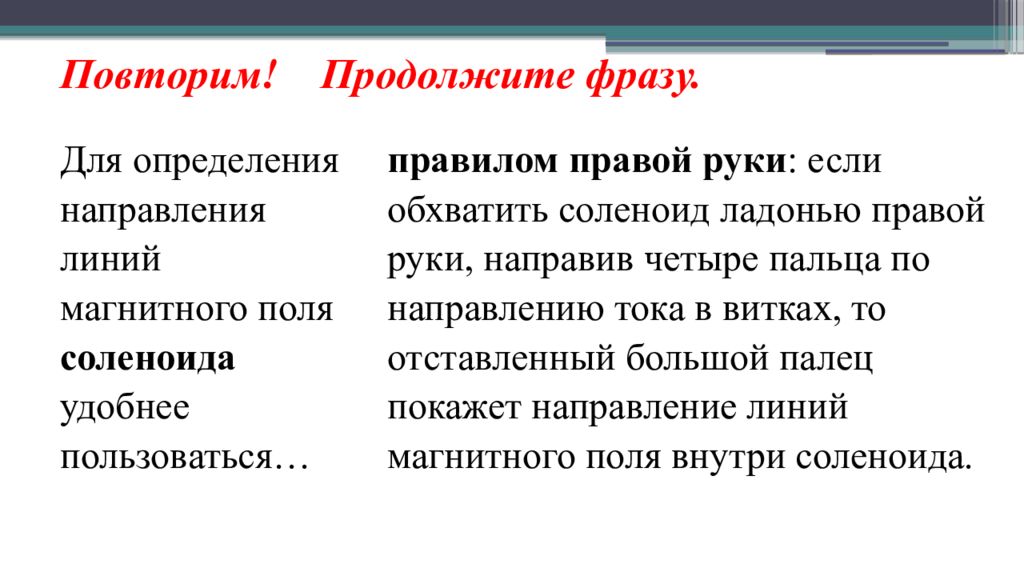

Повторим! Продолжите фразу. правилом правой руки : если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида. Для определения направления линий магнитного поля соленоида удобнее пользоваться…

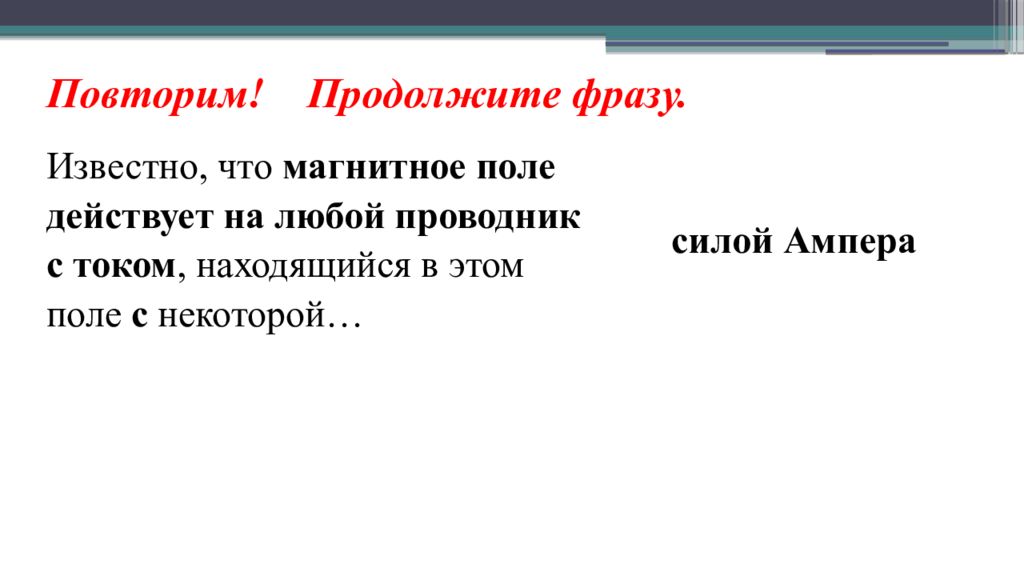

Повторим! Продолжите фразу. Известно, что магнитное поле действует на любой проводник с током, находящийся в этом поле с некоторой… с илой Ампера
Повторим! Продолжите фразу. правила левой руки : если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы. Направление этой силы можно определить с помощью…

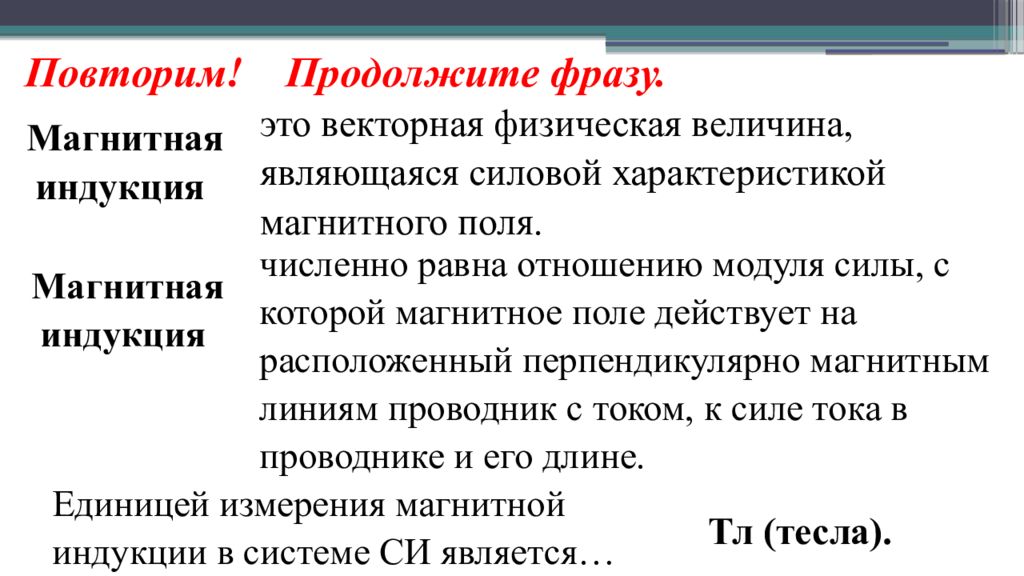

Повторим! Продолжите фразу. это векторная физическая величина, являющаяся силовой характеристикой магнитного поля. Магнитная индукция Единицей измерения магнитной индукции в системе СИ является… Тл (тесла). численно равна отношению модуля силы, с которой магнитное поле действует на расположенный перпендикулярно магнитным линиям проводник с током, к силе тока в проводнике и его длине. Магнитная индукция

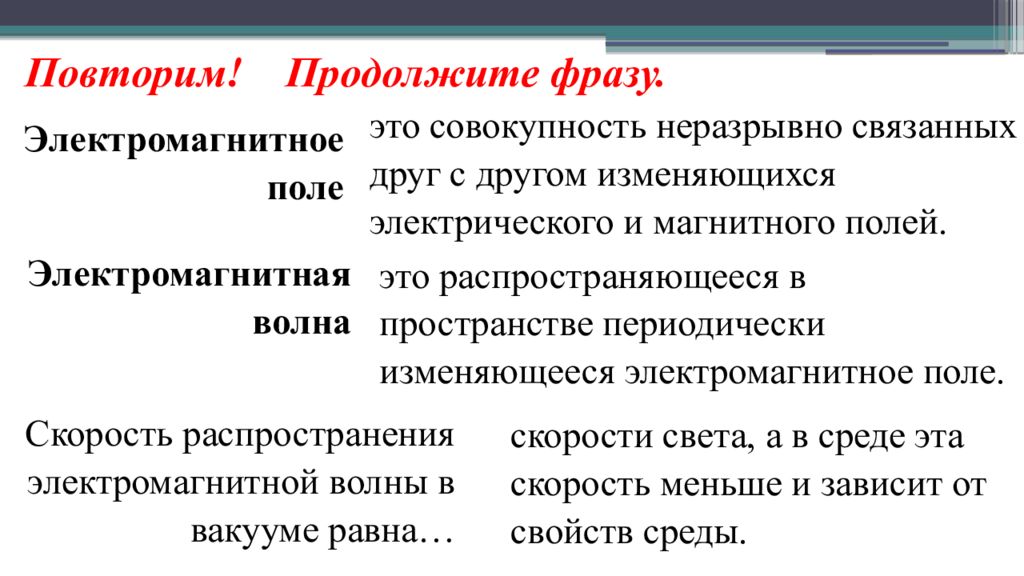

Повторим! Продолжите фразу. Электромагнитное поле Электромагнитная волна это совокупность неразрывно связанных друг с другом изменяющихся электрического и магнитного полей. это распространяющееся в пространстве периодически изменяющееся электромагнитное поле. Скорость распространения электромагнитной волны в вакууме равна… скорости света, а в среде эта скорость меньше и зависит от свойств среды.

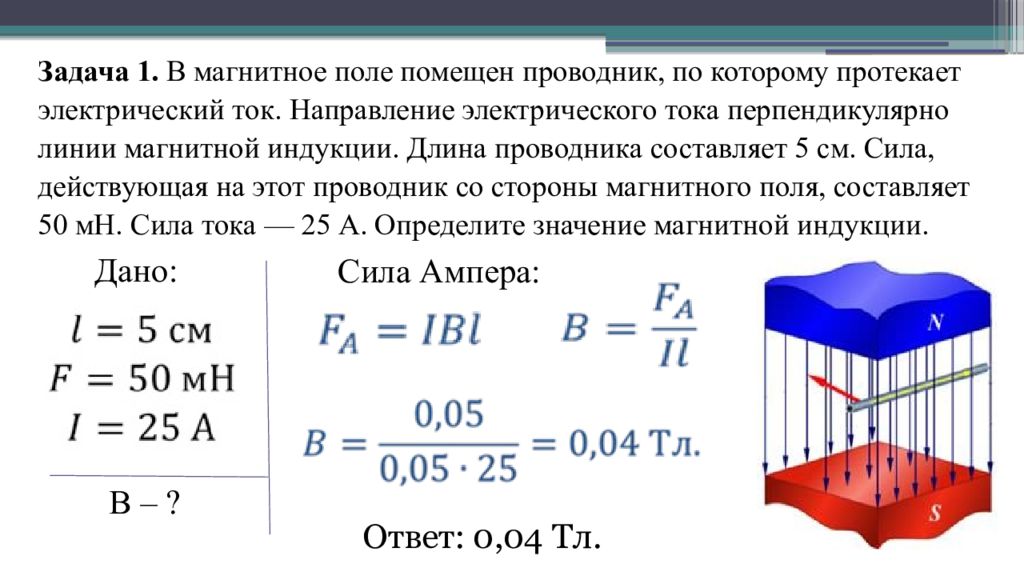

Задача 1. В магнитное поле помещен проводник, по которому протекает электрический ток. Направление электрического тока перпендикулярно линии магнитной индукции. Длина проводника составляет 5 см. Сила, действующая на этот проводник со стороны магнитного поля, составляет 50 мН. Сила тока — 25 А. Определите значение магнитной индукции. Дано: В – ? Ответ: 0,04 Тл. Сила Ампера:
Задача 2. По указанному на рисунке графику определите максимальное амплитудное значение электрического напряжения, период колебаний этого напряжения и частоту колебаний напряжения. «Читаем» график: график зависимости электрического напряжения от времени. Амплитудное значение переменной величины, напряжение — это максимальное по модулю значение, в данном случае 150 В. Период колебаний Т = 0, 08 с. Частота колебаний

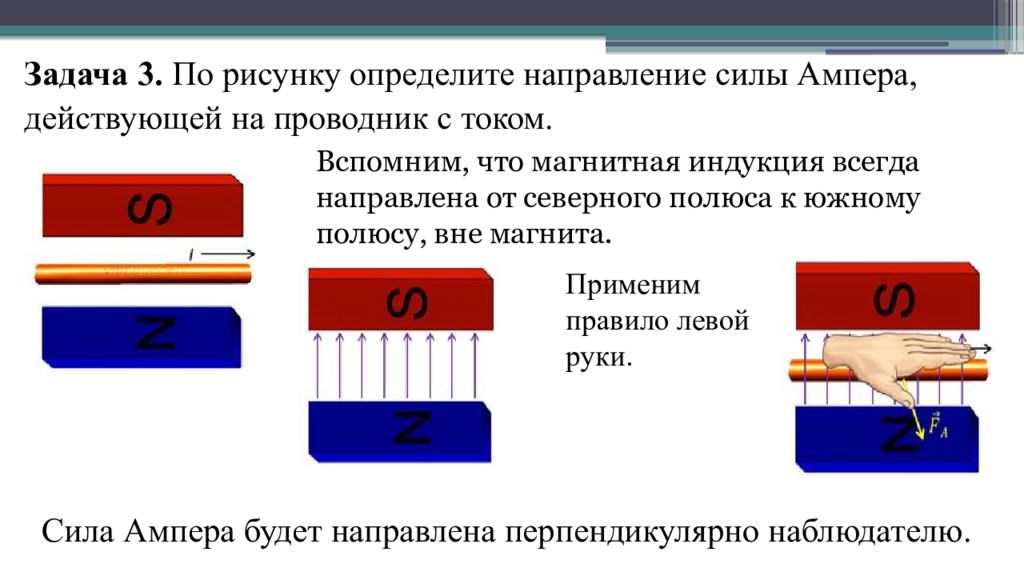

Задача 3. По рисунку определите направление силы Ампера, действующей на проводник с током. Вспомним, что магнитная индукция всегда направлена от северного полюса к южному полюсу, вне магнита. Применим правило левой руки. Сила Ампера будет направлена перпендикулярно наблюдателю.

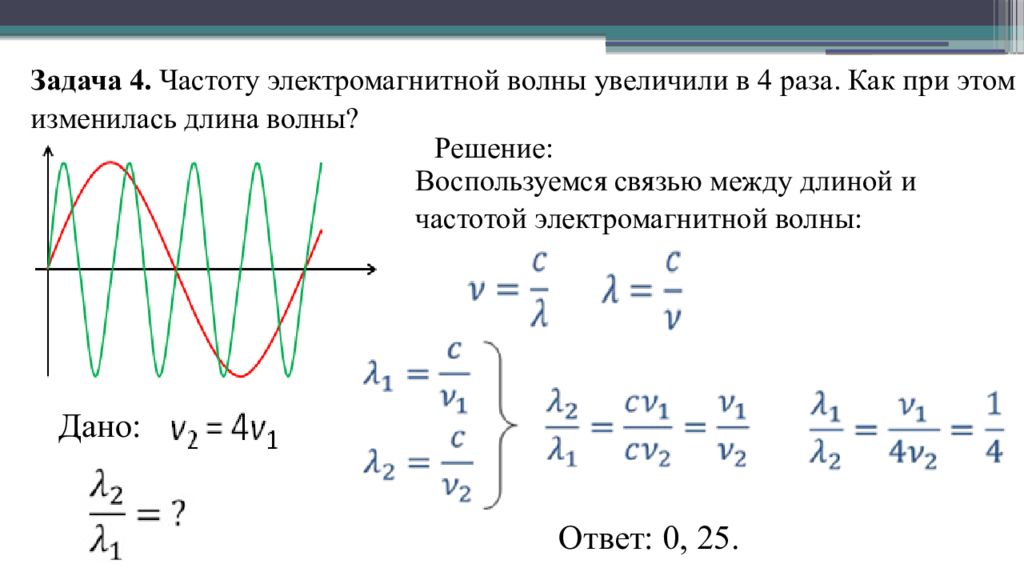

Задача 4. Частоту электромагнитной волны увеличили в 4 раза. Как при этом изменилась длина волны? Дано: Решение: Воспользуемся связью между длиной и частотой электромагнитной волны: Ответ: 0, 25.

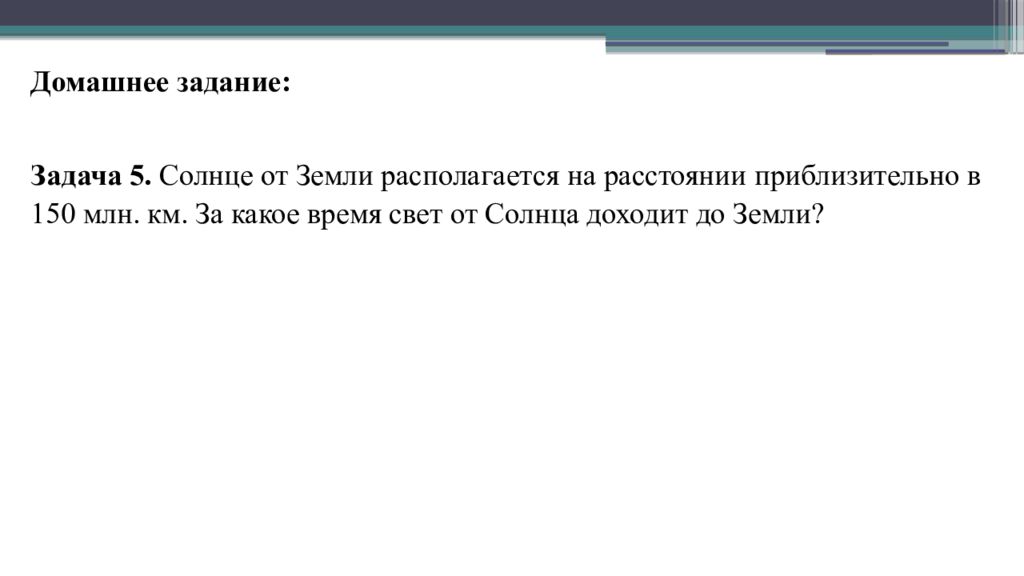

Домашнее задание: Задача 5. Солнце от Земли располагается на расстоянии приблизительно в 150 млн. км. За какое время свет от Солнца доходит до Земли?
