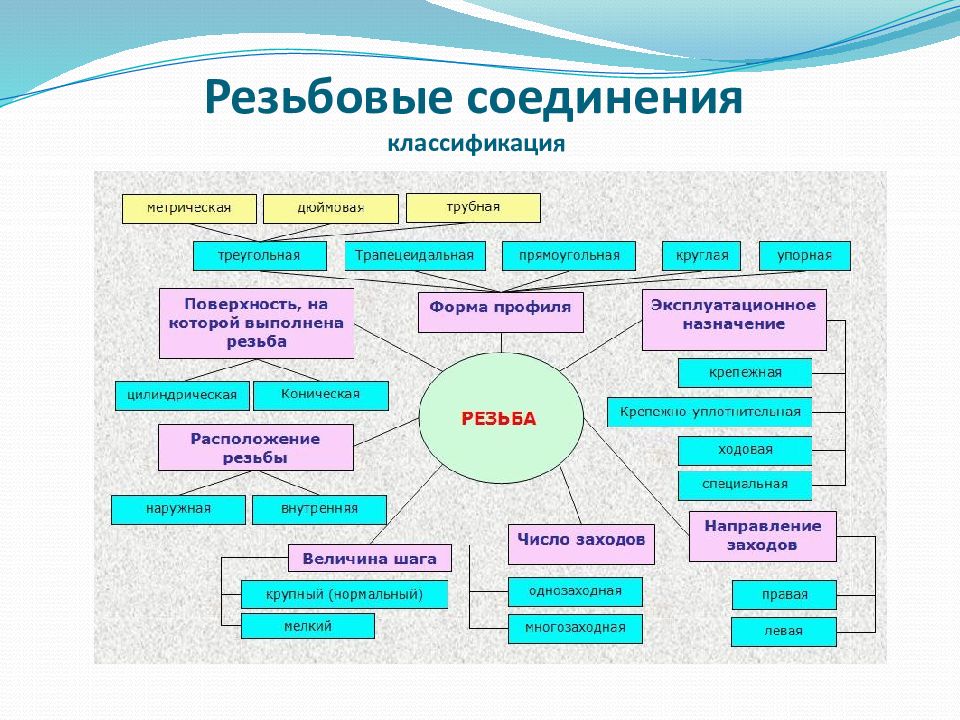

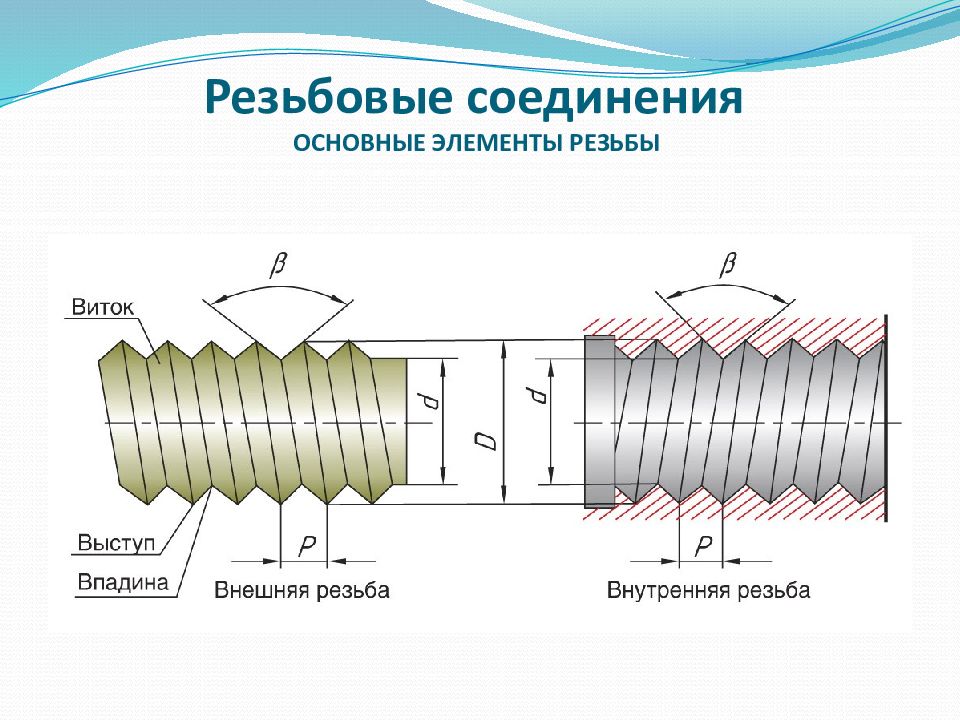

Резьбовые соединения – это разборные соединения с применением резьбовых крепёжных деталей (винтов, болтов, шпилек, гаек) или резьбовых элементов, выполненных непосредственно на соединяемых деталях. Резьбой называют совокупность чередующихся выступов и впадин определённого профиля, расположенных по винтовой линии на поверхности тела вращения (обычно цилиндра или конуса).

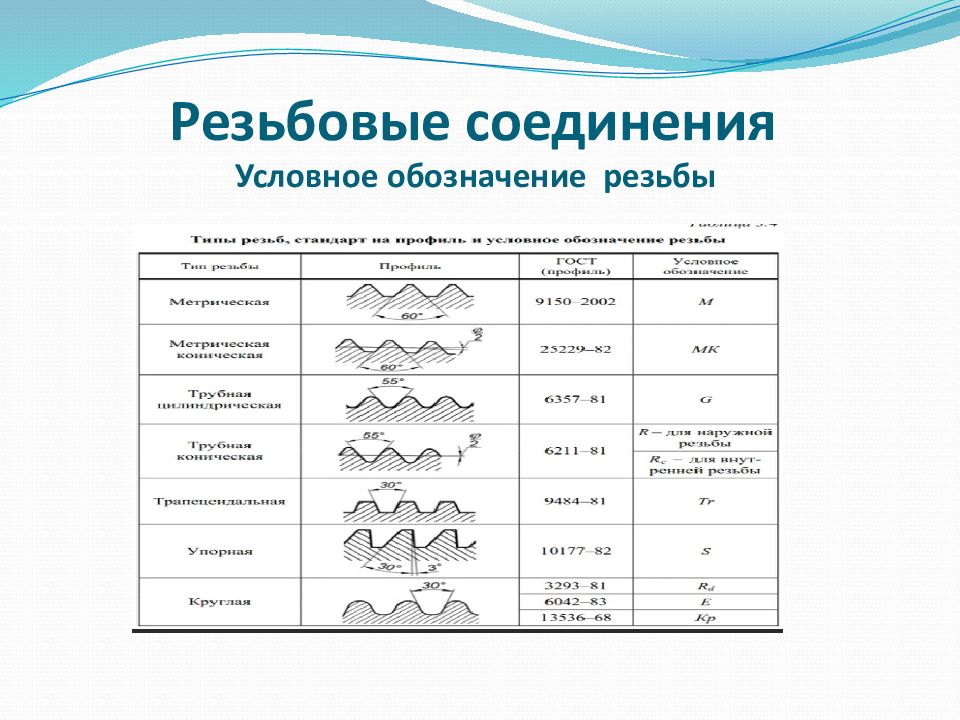

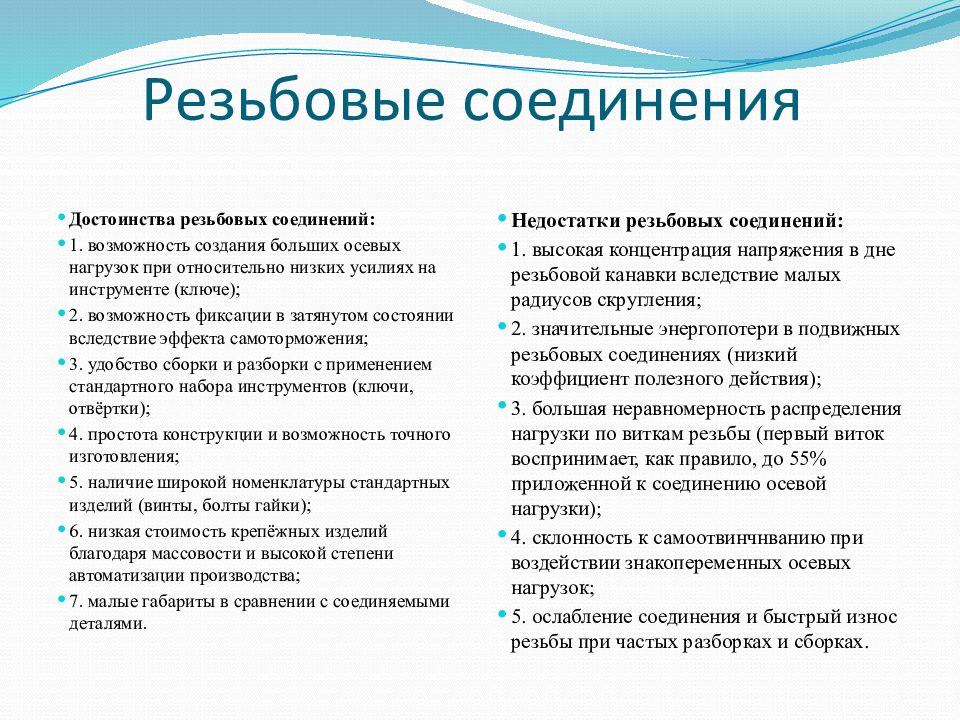

Достоинства резьбовых соединений: 1. возможность создания больших осевых нагрузок при относительно низких усилиях на инструменте (ключе); 2. возможность фиксации в затянутом состоянии вследствие эффекта самоторможения; 3. удобство сборки и разборки с применением стандартного набора инструментов (ключи, отвёртки); 4. простота конструкции и возможность точного изготовления; 5. наличие широкой номенклатуры стандартных изделий (винты, болты гайки); 6. низкая стоимость крепёжных изделий благодаря массовости и высокой степени автоматизации производства; 7. малые габариты в сравнении с соединяемыми деталями. Недостатки резьбовых соединений: 1. высокая концентрация напряжения в дне резьбовой канавки вследствие малых радиусов скругления ; 2. значительные энергопотери в подвижных резьбовых соединениях (низкий коэффициент полезного действия); 3. большая неравномерность распределения нагрузки по виткам резьбы (первый виток воспринимает, как правило, до 55% приложенной к соединению осевой нагрузки); 4. склонность к самоотвинчнванию при воздействии знакопеременных осевых нагрузок; 5. ослабление соединения и быстрый износ резьбы при частых разборках и сборках.

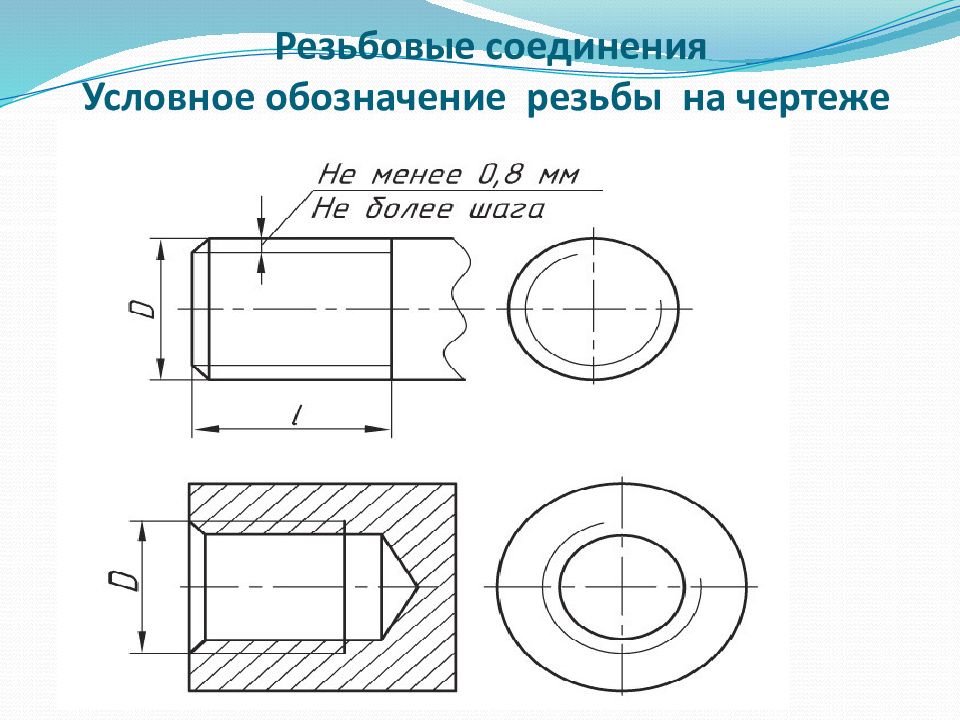

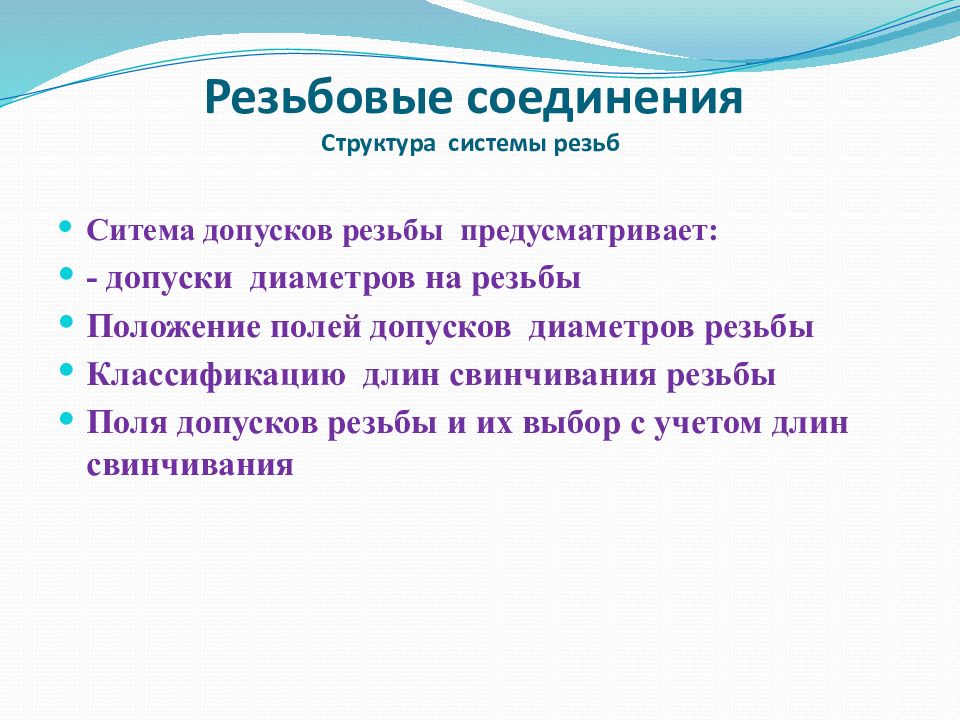

Ситема допусков резьбы предусматривает: - допуски диаметров на резьбы Положение полей допусков диаметров резьбы Классификацию длин свинчивания резьбы Поля допусков резьбы и их выбор с учетом длин свинчивания
Допуски для двух диаметров резьб — среднего диаметра и диаметра выступов (наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы) устанавливаются по степеням точности, обозначаемым цифрами. Номера установленных степеней точности диаметров резьбы приведены в таблице 1. Допуски диаметров d1 и D не устанавливаются. Допуски среднего диаметра резьбы являются суммарными. Виды резьбы Диаметр резьбы Класс точности Наружная резьба d 4; 6; 8; D ₂ 3; 4; 5; 6; 7; 8; 9; 10* Внутренняя резьба D ₂ 4; 5; 6; 7; 8; 9* D ₁ 4; 5; 6; 7; 8; Только для резьб на деталях из пластмасс

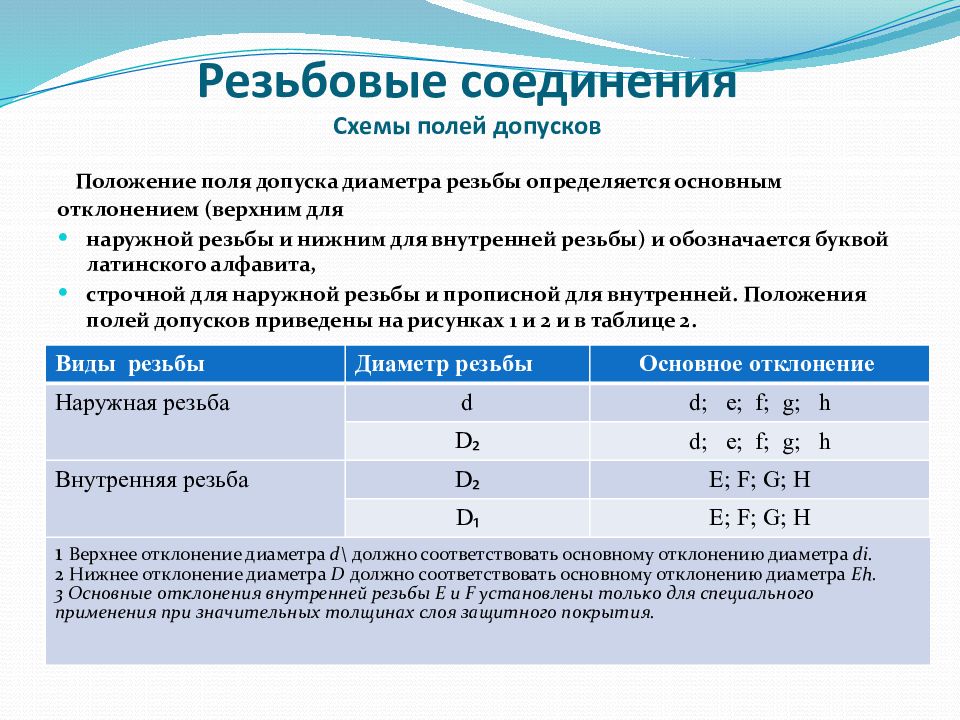

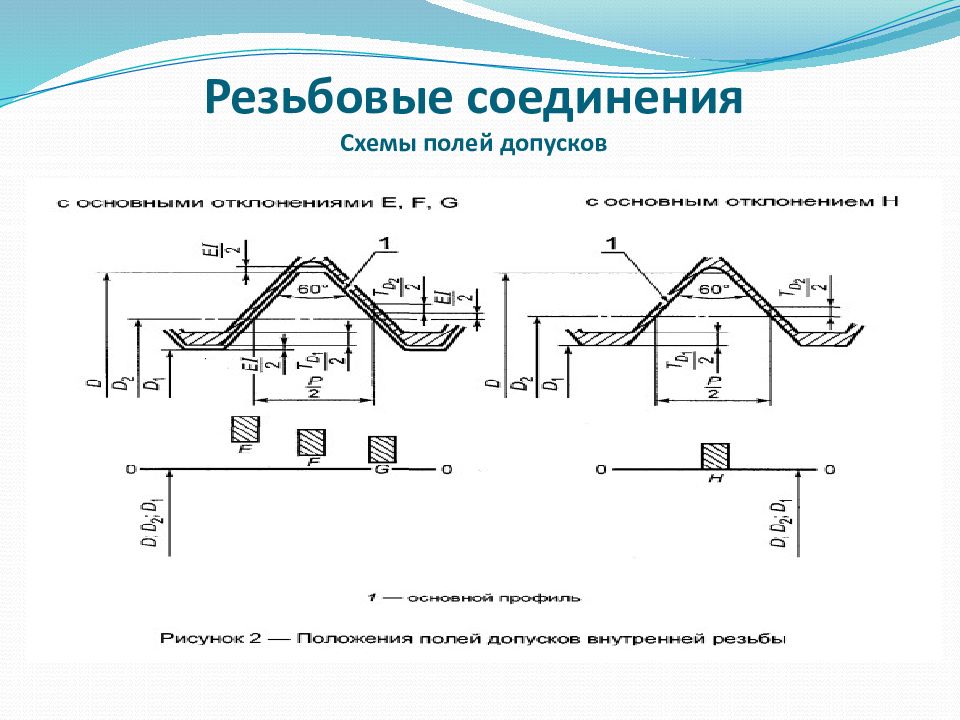

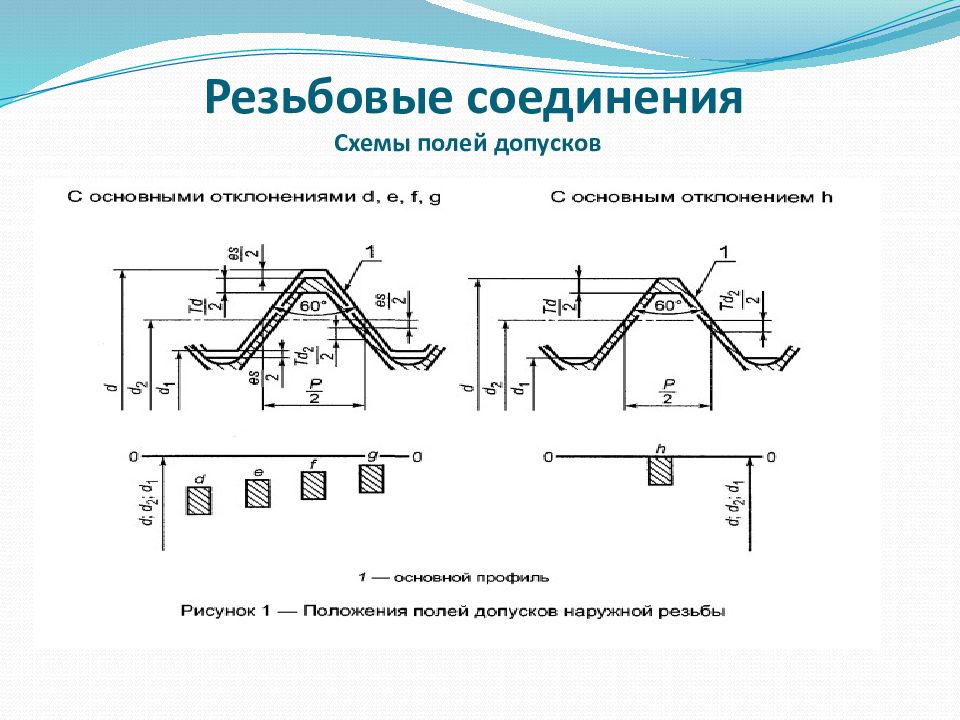

Положение поля допуска диаметра резьбы определяется основным отклонением (верхним для наружной резьбы и нижним для внутренней резьбы) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней. Положения полей допусков приведены на рисунках 1 и 2 и в таблице 2. Виды резьбы Диаметр резьбы Основное отклонение Наружная резьба d d ; e ; f ; g ; h D ₂ d ; e ; f ; g ; h Внутренняя резьба D ₂ E ; F ; G ; H D ₁ E ; F ; G ; H 1 Верхнее отклонение диаметра d\ должно соответствовать основному отклонению диаметра di. 2 Нижнее отклонение диаметра D должно соответствовать основному отклонению диаметра Eh. 3 Основные отклонения внутренней резьбы Е и F установлены только для специального применения при значительных толщинах слоя защитного покрытия.

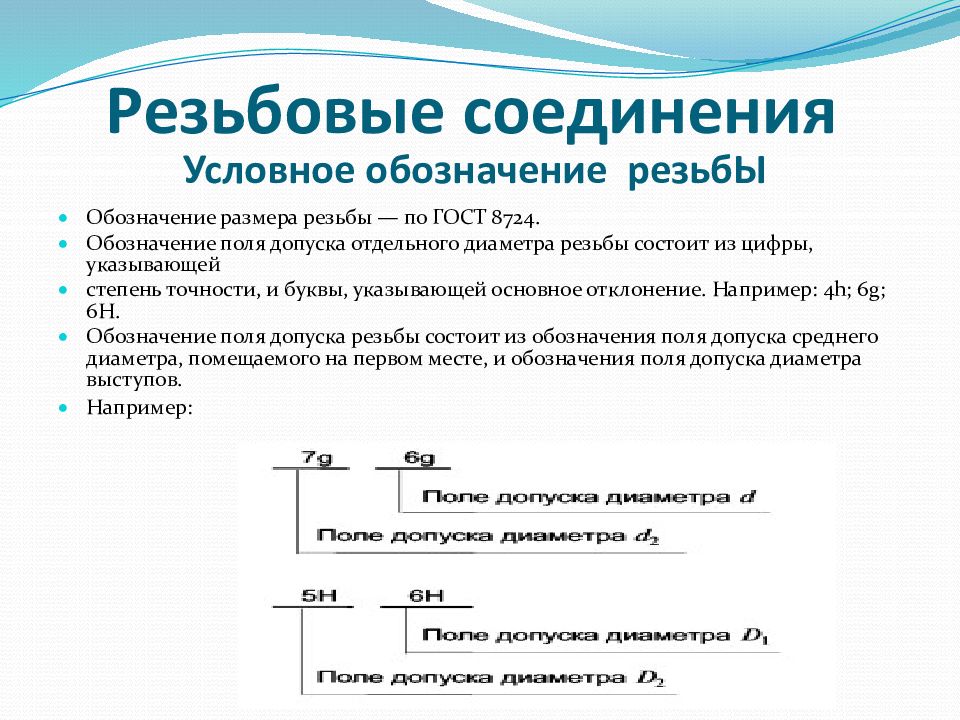

Обозначение размера резьбы — по ГОСТ 8724. Обозначение поля допуска отдельного диаметра резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение. Например: 4h; 6g; 6Н. Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра, помещаемого на первом месте, и обозначения поля допуска диаметра выступов. Например:

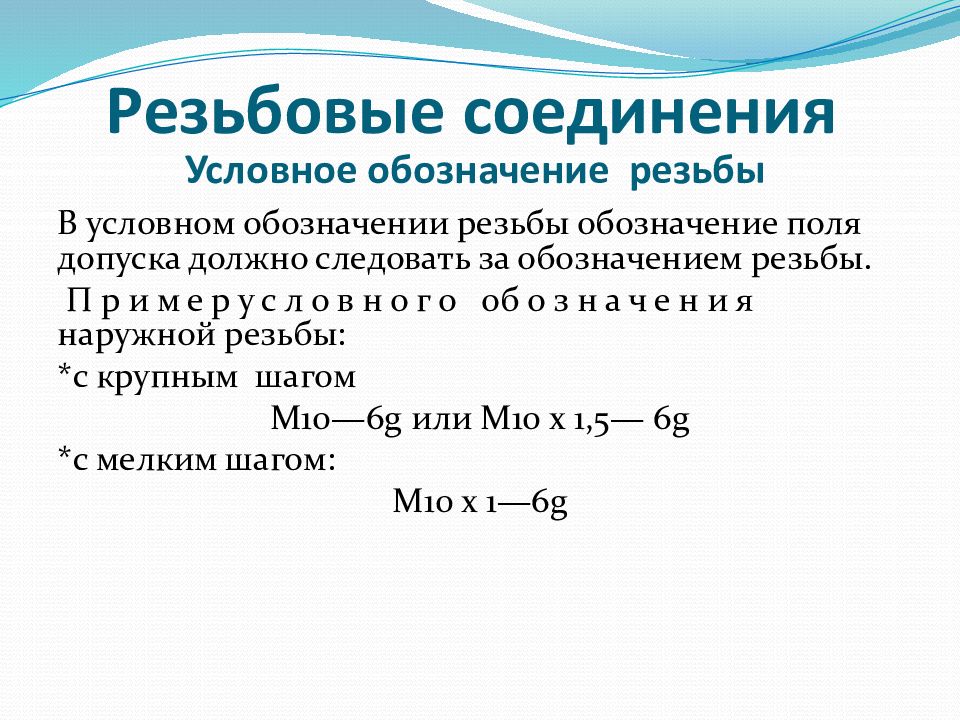

В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением резьбы. П р и м е р у с л о в н о г о об о з н а ч е н и я наружной резьбы : *с крупным шагом М10—6 g или М10 х 1,5— 6 g *с мелким шагом: М10 х 1—6 g
внутренней резьбы: с крупным шагом: М 1 0 — 6Н с мелким шагом: М 10 х 1— 6Н многозаходной резьбы: многозаходной М 16 х Ph3P1,5—6Н или М16 х Ph3P1,5 (два захода) — 6Н левой резьбы : с крупным шагом: М10— 6 g — LH с мелким шагом: М10 х 1—6Н— LH многозаходной : М16 х Ph3P1,5— 6Н— LH

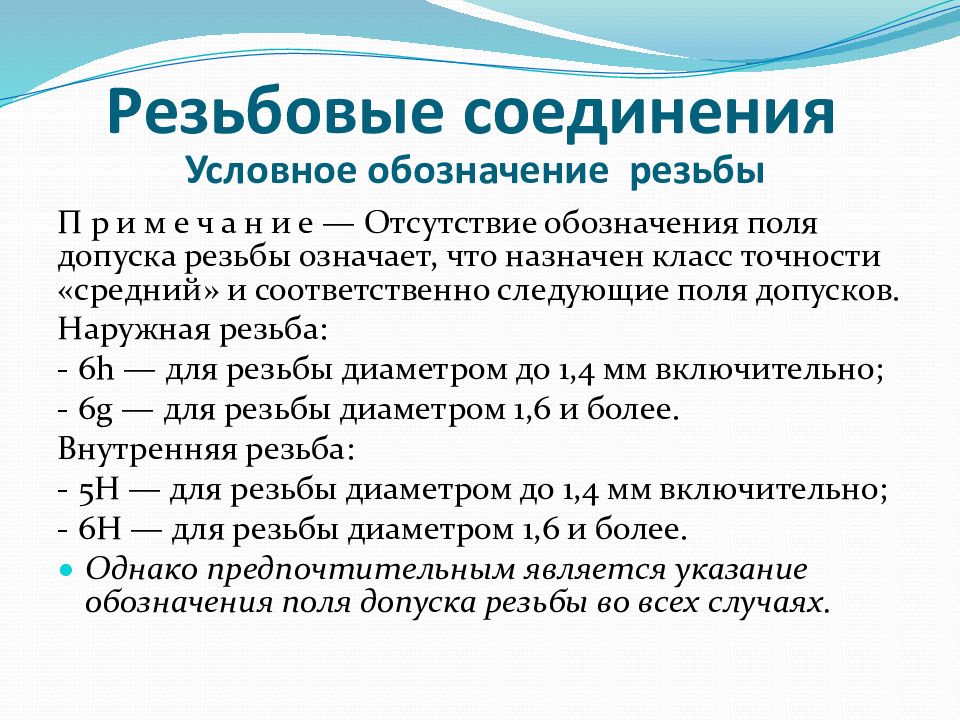

П р и м е ч а н и е — Отсутствие обозначения поля допуска резьбы означает, что назначен класс точности «средний» и соответственно следующие поля допусков. Наружная резьба: - 6h — для резьбы диаметром до 1,4 мм включительно; - 6 g — для резьбы диаметром 1,6 и более. Внутренняя резьба: - 5Н — для резьбы диаметром до 1,4 мм включительно; - 6Н — для резьбы диаметром 1,6 и более. Однако предпочтительным является указание обозначения поля допуска резьбы во всех случаях.

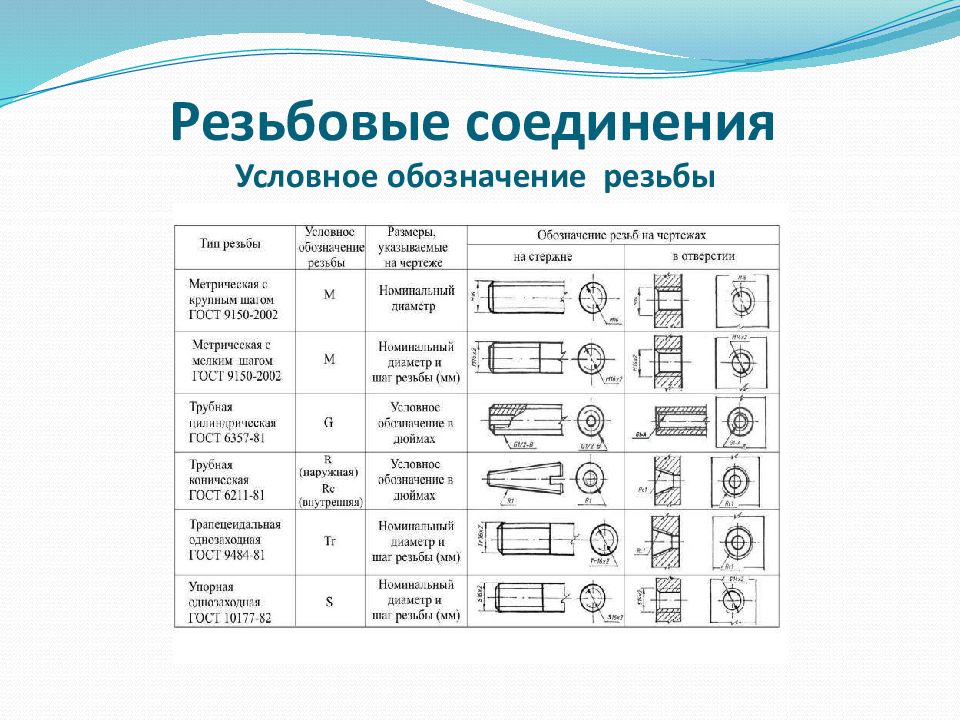

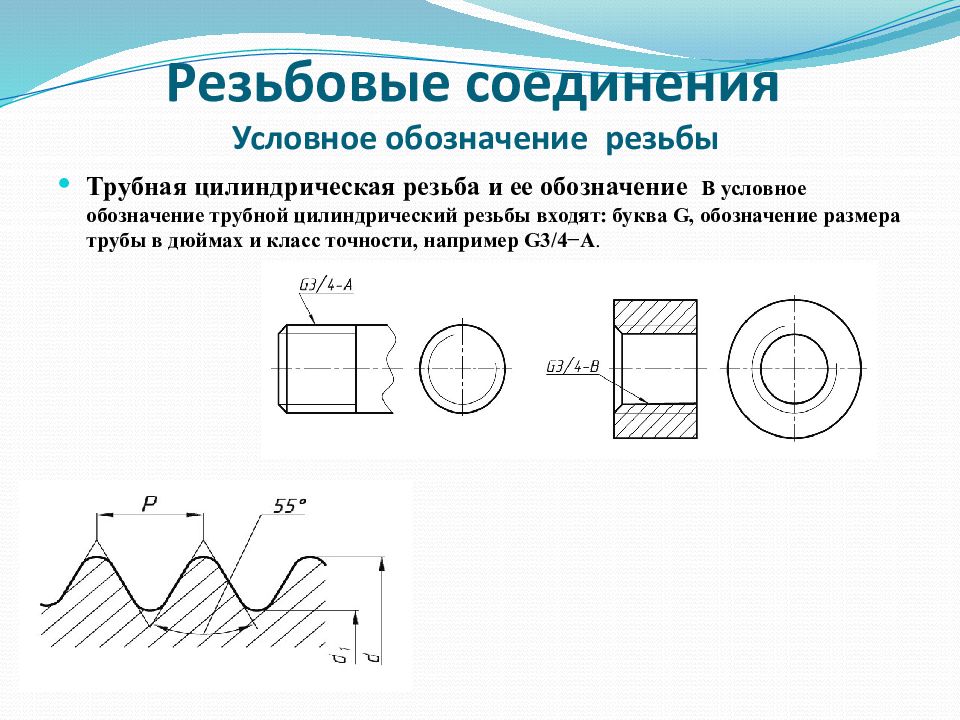

Трубная цилиндрическая резьба и ее обозначение В условное обозначение трубной цилиндрический резьбы входят: буква G, обозначение размера трубы в дюймах и класс точности, например G3/4−А.

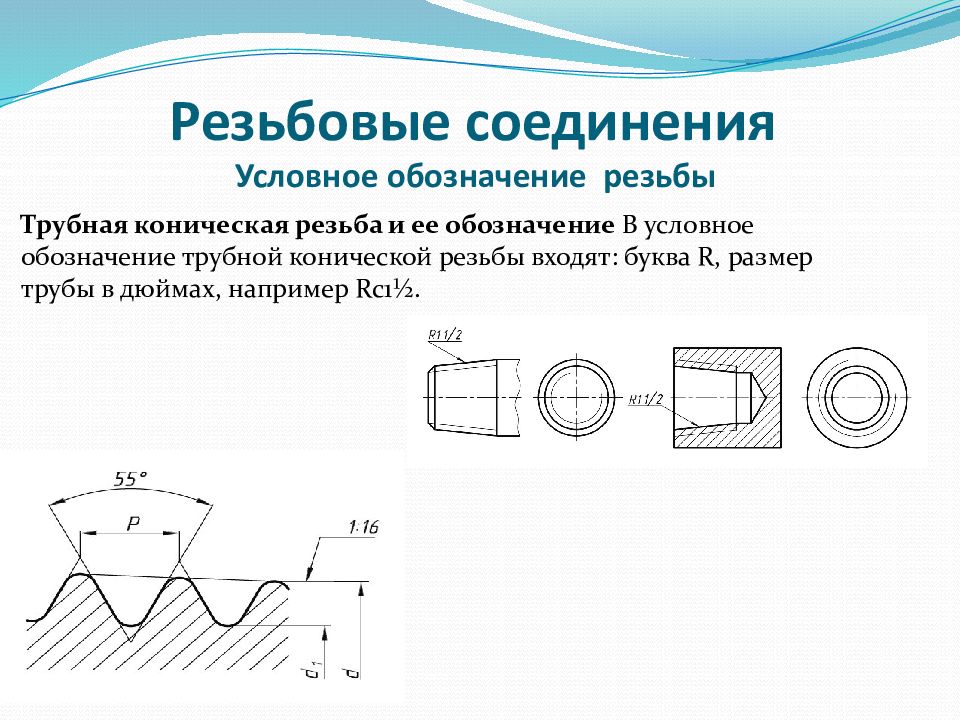

Трубная коническая резьба и ее обозначение В условное обозначение трубной конической резьбы входят: буква R, размер трубы в дюймах, например Rс1½.

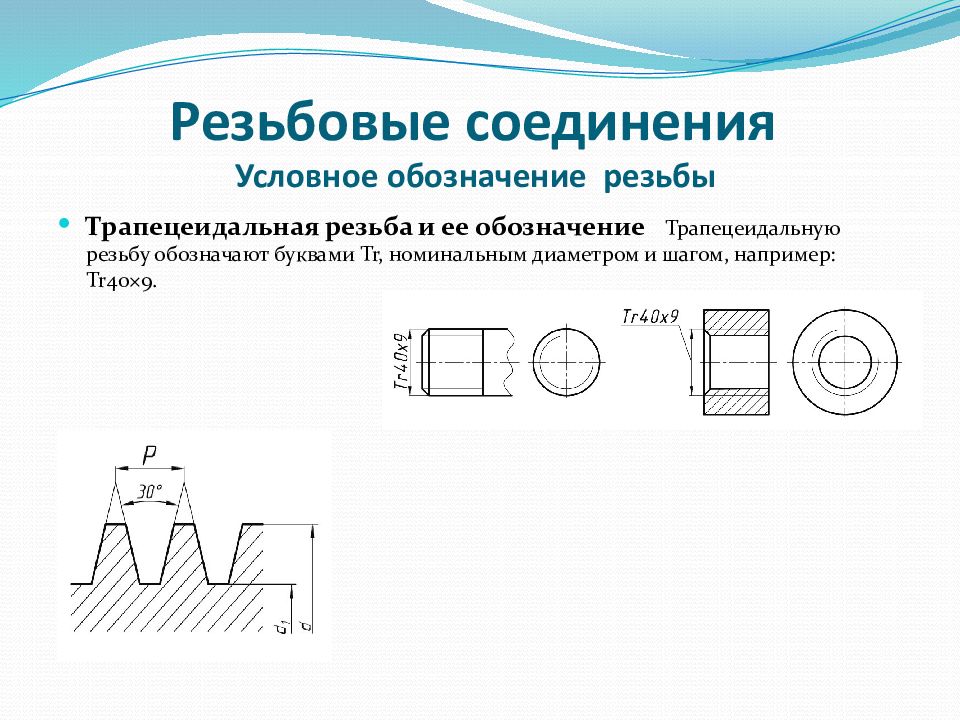

Трапецеидальная резьба и ее обозначение Трапецеидальную резьбу обозначают буквами Tr, номинальным диаметром и шагом, например: Tr40×9.
Упорная резьба и ее обозначение В условное обозначение однозаходной упорной резьбы входят: буква S, номинальный диаметр в миллиметрах и шаг. Например, S80×10 — резьба упорная S номинальным диаметром 80 мм, шагом резьбы 10 мм.

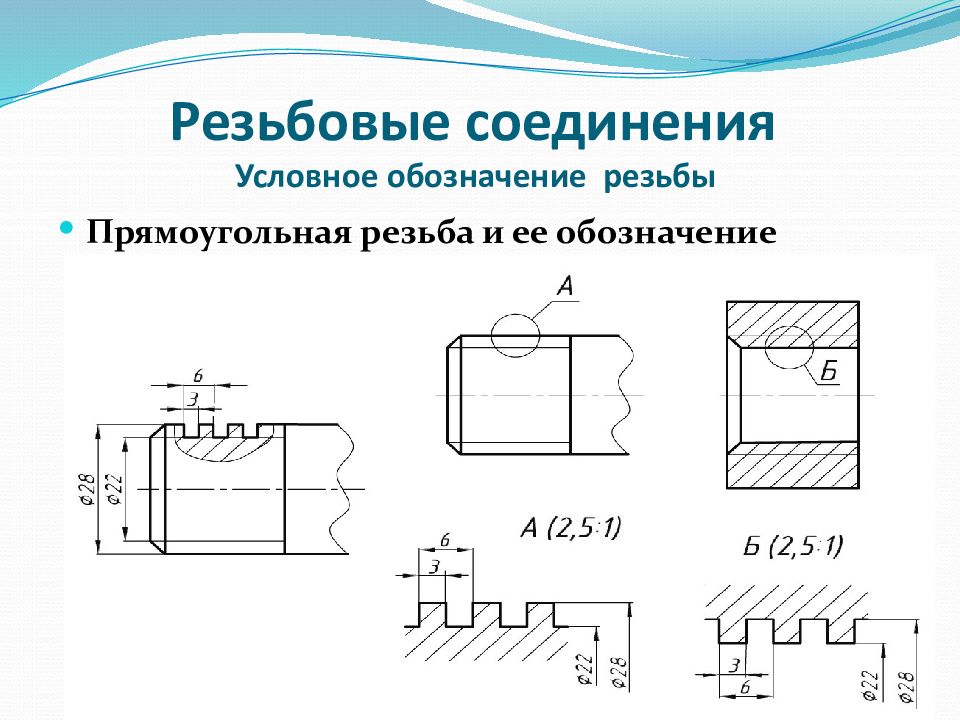

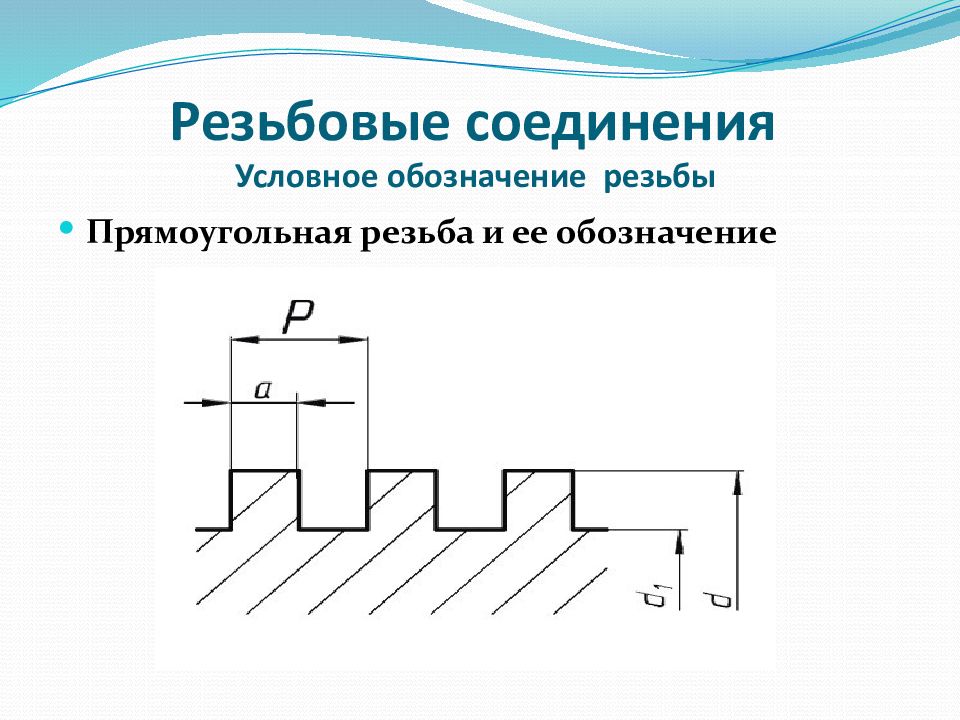

Прямоугольная резьба и ее обозначение
Прямоугольная резьба и ее обозначение

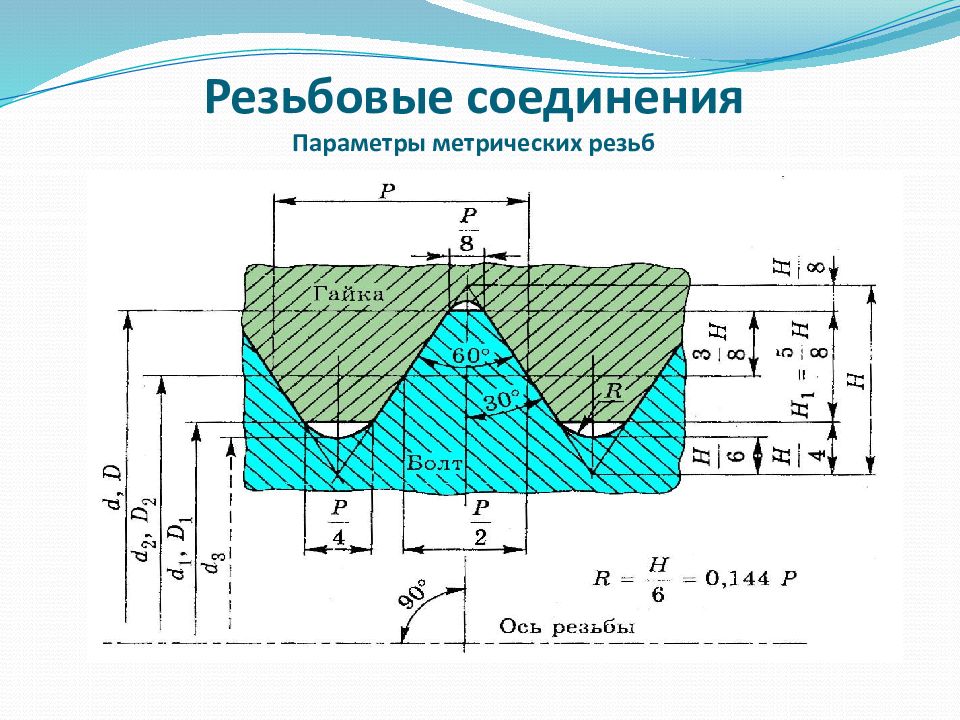

Метрическая резьба и ее обозначение
Метрическая резьба и ее обозначение

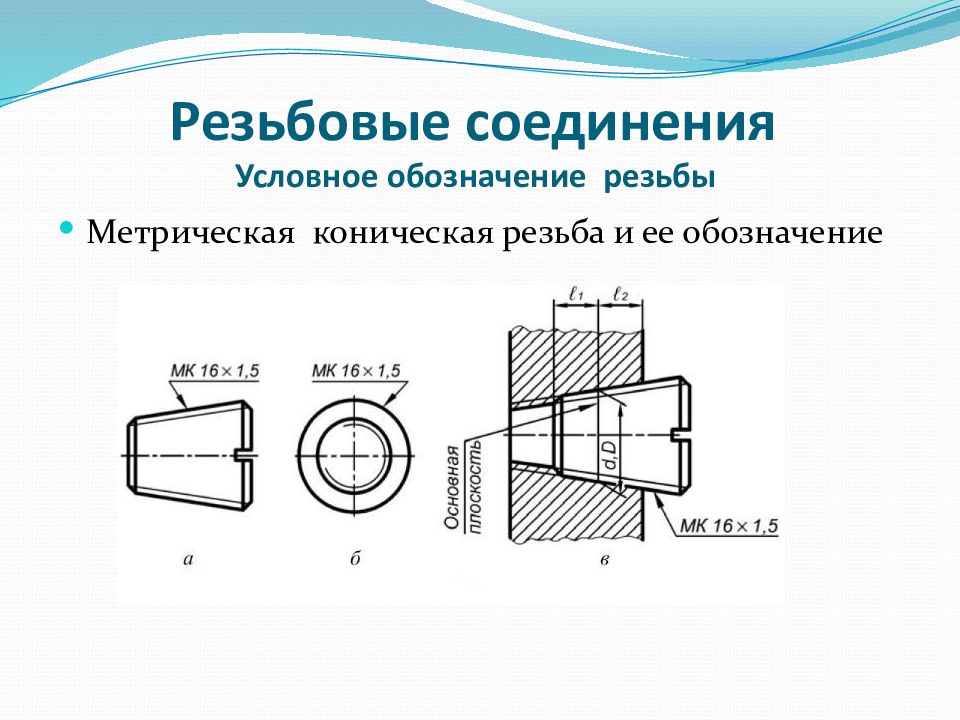

Метрическая коническая резьба и ее обозначение
