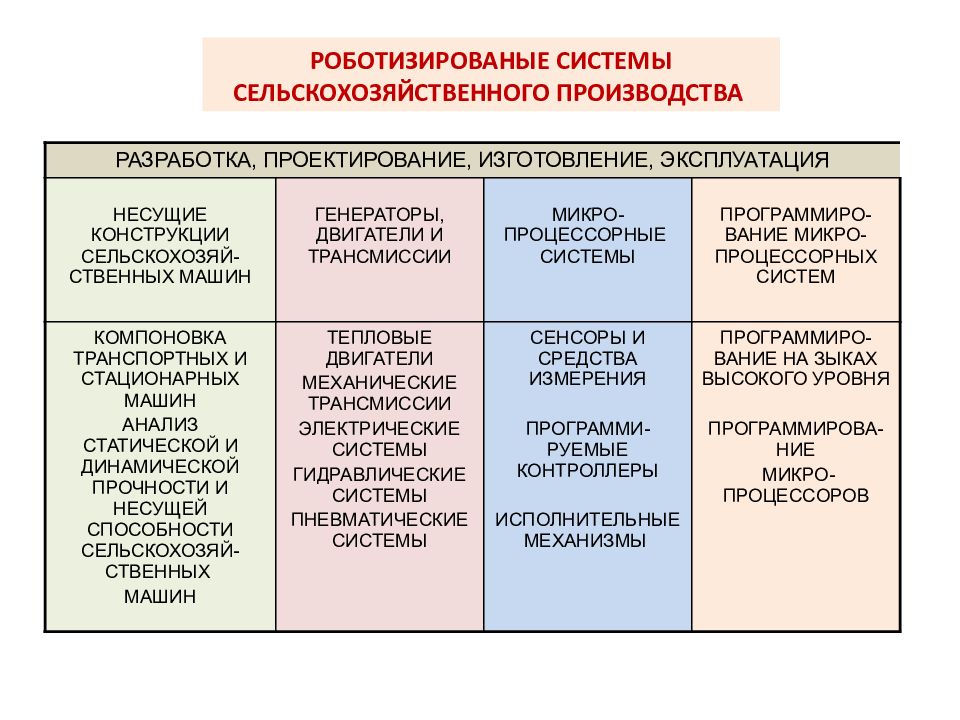

РОБОТИЗИРОВАНЫЕ СИСТЕМЫ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА РАЗРАБОТКА, ПРОЕКТИРОВАНИЕ, ИЗГОТОВЛЕНИЕ, ЭКСПЛУАТАЦИЯ НЕСУЩИЕ КОНСТРУКЦИИ СЕЛЬСКОХОЗЯЙ-СТВЕННЫХ МАШИН ГЕНЕРАТОРЫ, ДВИГАТЕЛИ И ТРАНСМИССИИ МИКРО-ПРОЦЕССОРНЫЕ СИСТЕМЫ ПРОГРАММИРО-ВАНИЕ МИКРО-ПРОЦЕССОРНЫХ СИСТЕМ КОМПОНОВКА ТРАНСПОРТНЫХ И СТАЦИОНАРНЫХ МАШИН АНАЛИЗ СТАТИЧЕСКОЙ И ДИНАМИЧЕСКОЙ ПРОЧНОСТИ И НЕСУЩЕЙ СПОСОБНОСТИ СЕЛЬСКОХОЗЯЙ-СТВЕННЫХ МАШИН ТЕПЛОВЫЕ ДВИГАТЕЛИ МЕХАНИЧЕСКИЕ ТРАНСМИССИИ ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ СЕНСОРЫ И СРЕДСТВА ИЗМЕРЕНИЯ ПРОГРАММИ-РУЕМЫЕ КОНТРОЛЛЕРЫ ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ ПРОГРАММИРО-ВАНИЕ НА ЗЫКАХ ВЫСОКОГО УРОВНЯ ПРОГРАММИРОВА-НИЕ МИКРО-ПРОЦЕССОРОВ
Слайд 2

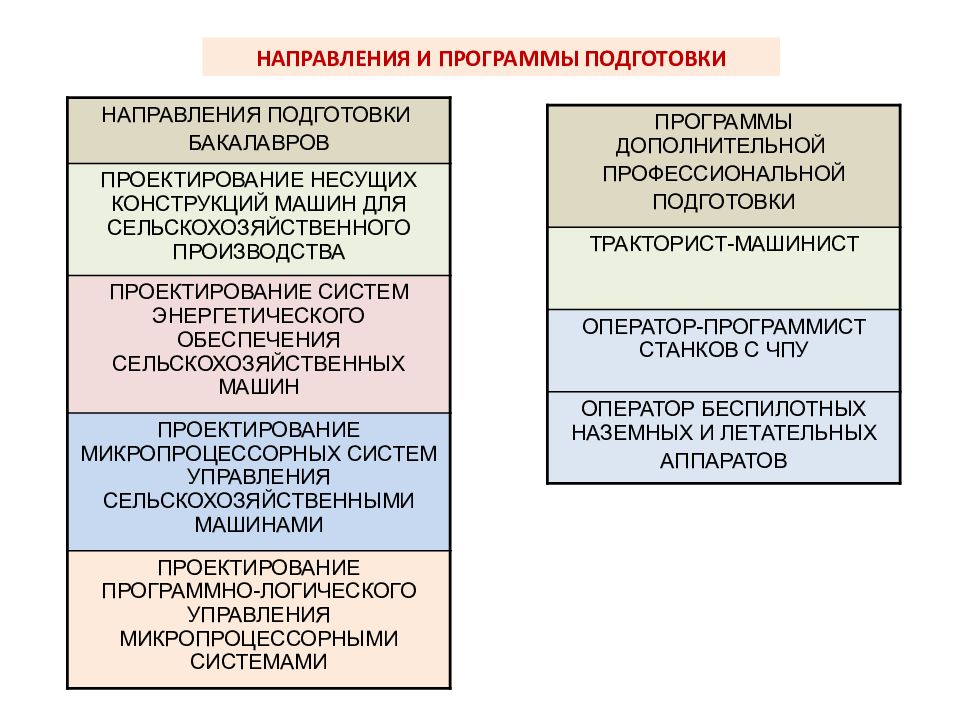

НАПРАВЛЕНИЯ ПОДГОТОВКИ БАКАЛАВРОВ ПРОЕКТИРОВАНИЕ НЕСУЩИХ КОНСТРУКЦИЙ МАШИН ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА ПРОЕКТИРОВАНИЕ СИСТЕМ ЭНЕРГЕТИЧЕСКОГО ОБЕСПЕЧЕНИЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН ПРОЕКТИРОВАНИЕ МИКРОПРОЦЕССОРНЫХ СИСТЕМ УПРАВЛЕНИЯ СЕЛЬСКОХОЗЯЙСТВЕННЫМИ МАШИНАМИ ПРОЕКТИРОВАНИЕ ПРОГРАММНО-ЛОГИЧЕСКОГО УПРАВЛЕНИЯ МИКРОПРОЦЕССОРНЫМИ СИСТЕМАМИ ПРОГРАММЫ ДОПОЛНИТЕЛЬНОЙ ПРОФЕССИОНАЛЬНОЙ ПОДГОТОВКИ ТРАКТОРИСТ-МАШИНИСТ ОПЕРАТОР-ПРОГРАММИСТ СТАНКОВ С ЧПУ ОПЕРАТОР БЕСПИЛОТНЫХ НАЗЕМНЫХ И ЛЕТАТЕЛЬНЫХ АППАРАТОВ НАПРАВЛЕНИЯ И ПРОГРАММЫ ПОДГОТОВКИ
Слайд 3

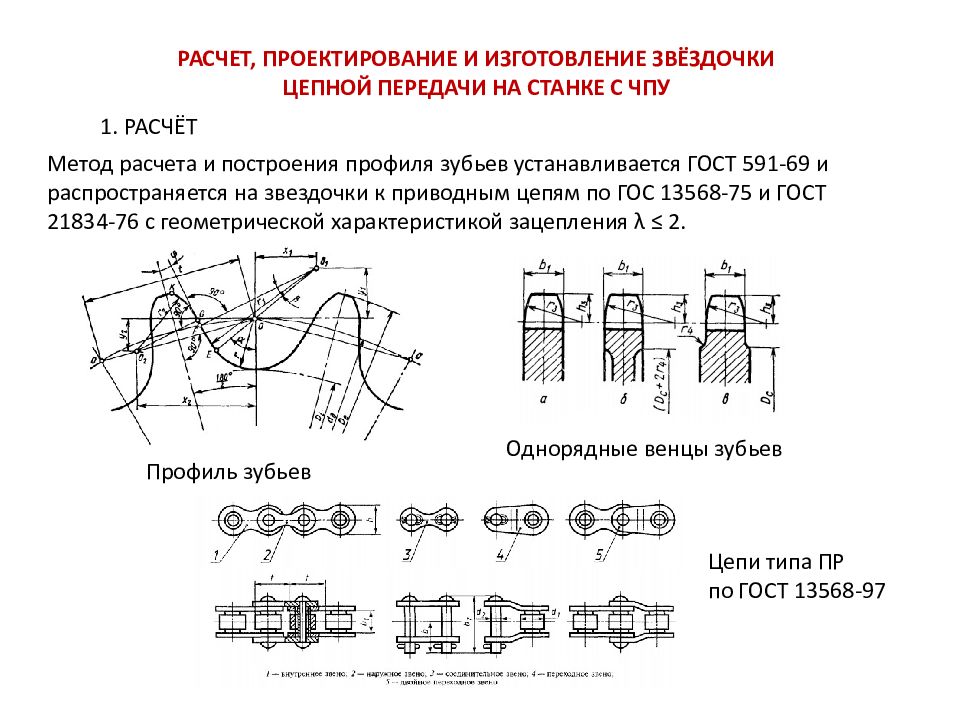

РАСЧЕТ, ПРОЕКТИРОВАНИЕ И ИЗГОТОВЛЕНИЕ ЗВЁЗДОЧКИ ЦЕПНОЙ ПЕРЕДАЧИ НА СТАНКЕ С ЧПУ 1. РАСЧЁТ Метод расчета и построения профиля зубьев устанавливается ГОСТ 591-69 и распространяется на звездочки к приводным цепям по ГОС 13568-75 и ГОСТ 21834-76 с геометрической характеристикой зацепления λ ≤ 2. Профиль зубьев Однорядные венцы зубьев Цепи типа ПР по ГОСТ 13568-97

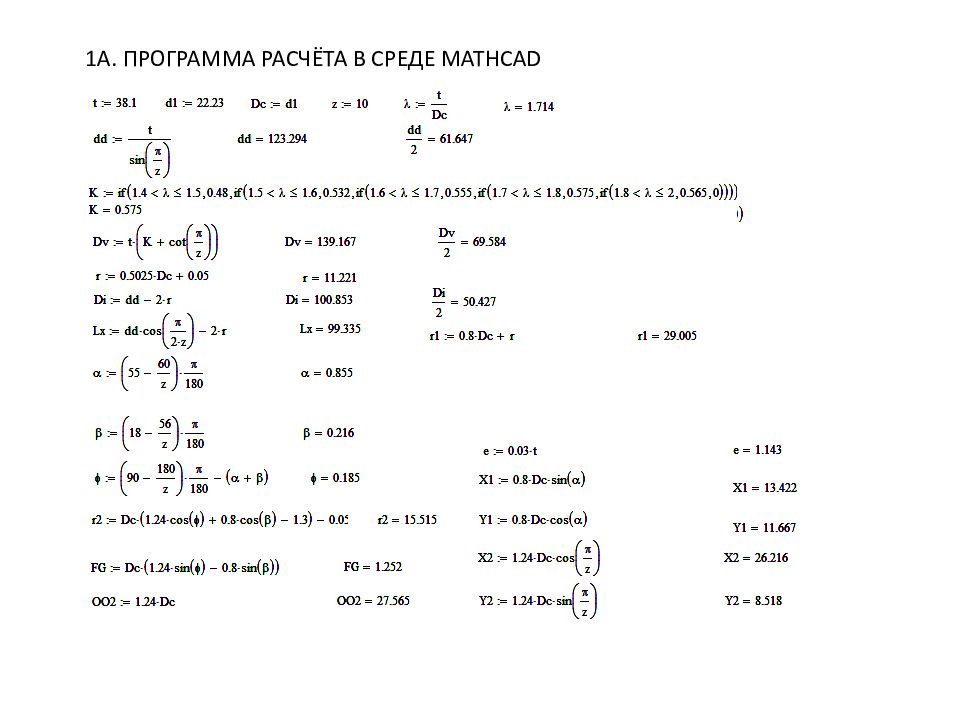

Слайд 5

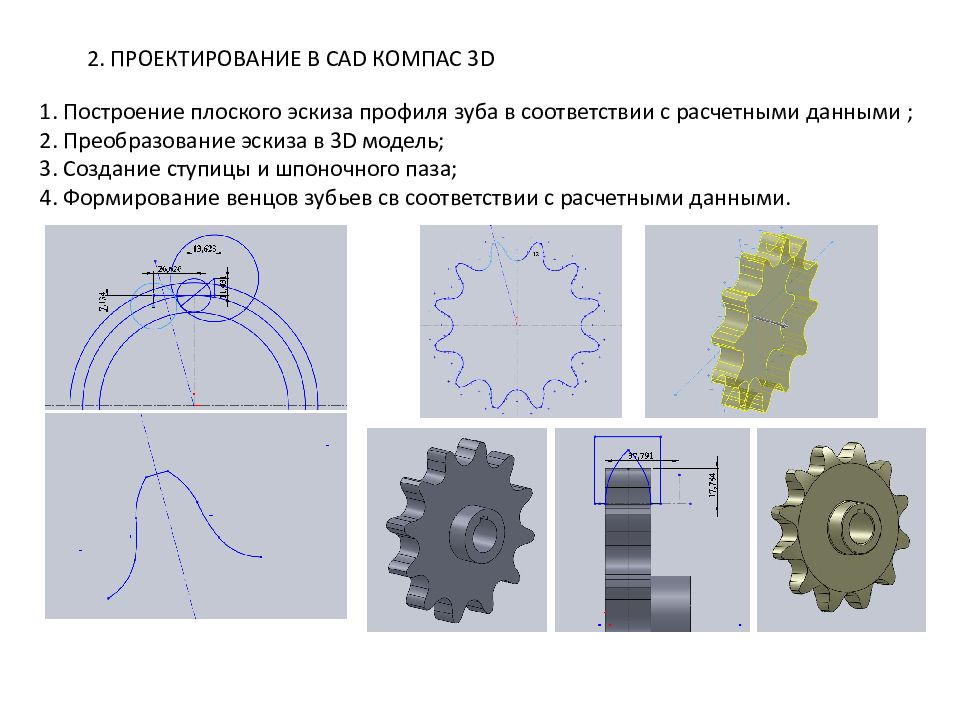

2. ПРОЕКТИРОВАНИЕ В CAD КОМПАС 3 D 1. Построение плоского эскиза профиля зуба в соответствии с расчетными данными ; 2. Преобразование эскиза в 3D модель; 3. Создание ступицы и шпоночного паза; 4. Формирование венцов зубьев св соответствии с расчетными данными.
Слайд 6

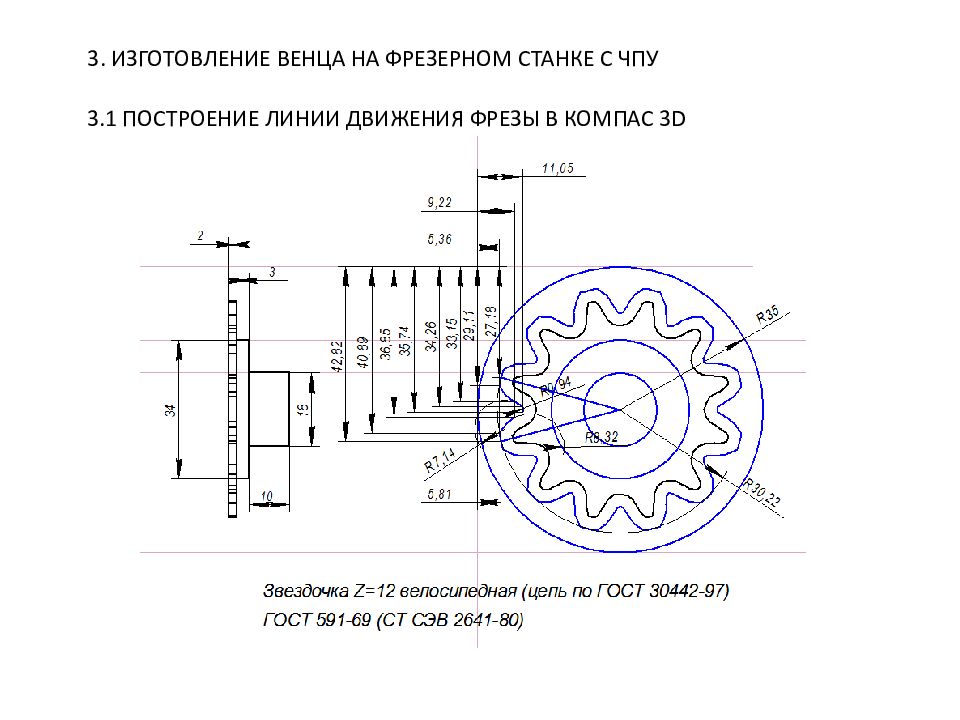

3. ИЗГОТОВЛЕНИЕ ВЕНЦА НА ФРЕЗЕРНОМ СТАНКЕ С ЧПУ 3.1 ПОСТРОЕНИЕ ЛИНИИ ДВИЖЕНИЯ ФРЕЗЫ В КОМПАС 3 D
Слайд 7

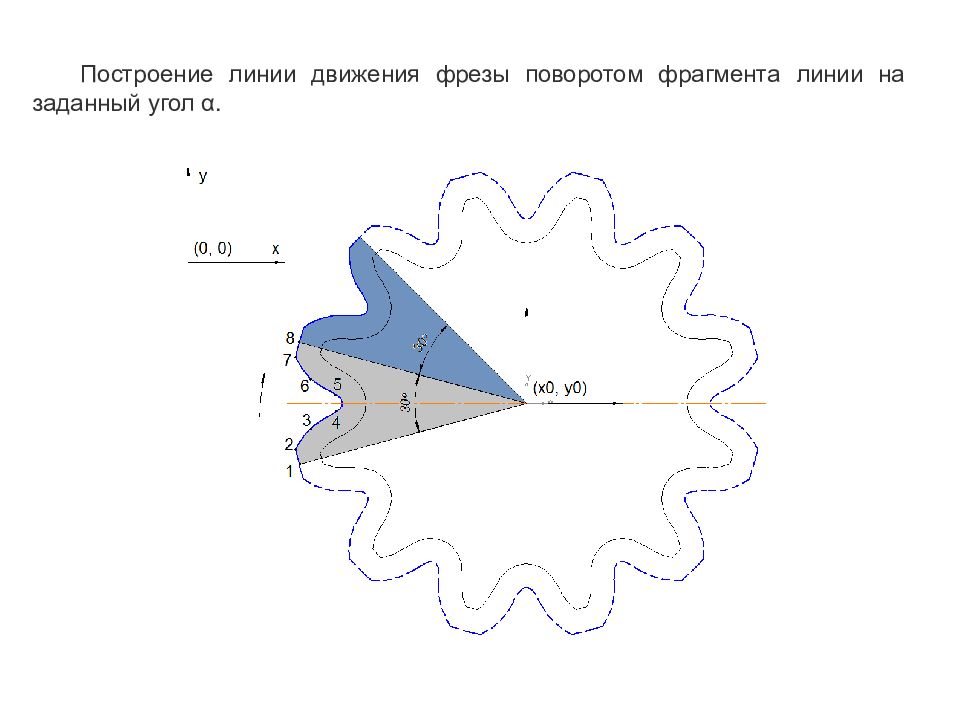

Построение линии движения фрезы поворотом фрагмента линии на заданный угол α.
Слайд 8

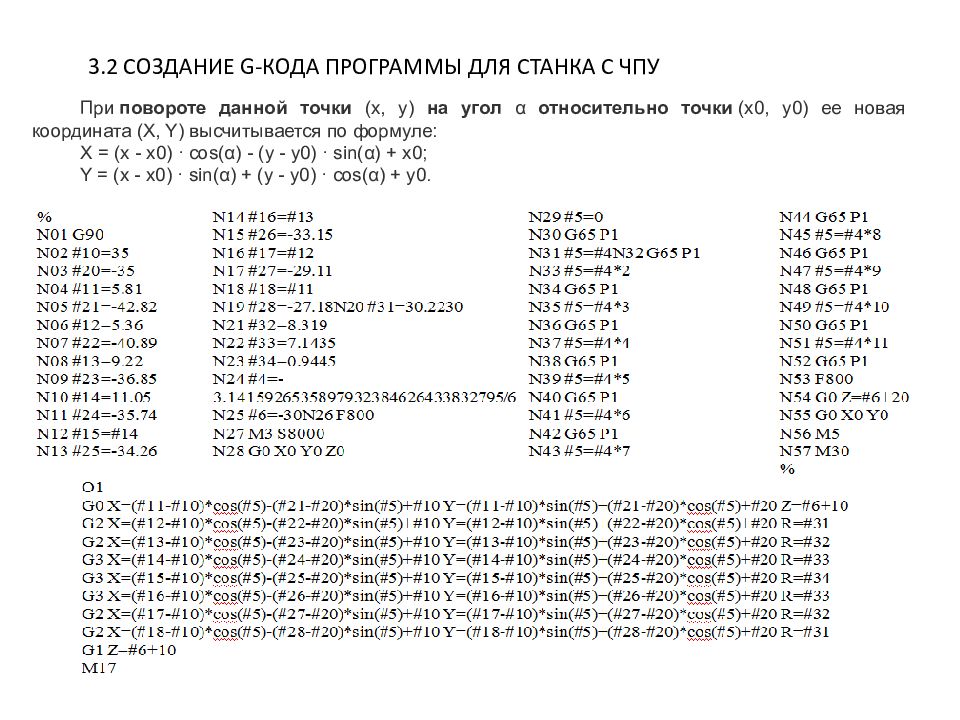

3.2 СОЗДАНИЕ G- КОДА ПРОГРАММЫ ДЛЯ СТАНКА С ЧПУ При повороте данной точки (x, y) на угол α относительно точки (x0, y0) ее новая координата (X, Y) высчитывается по формуле: X = (x - x0) · cos(α) - (y - y0) · sin(α) + x0; Y = (x - x0) · sin(α) + (y - y0) · cos(α) + y0.
Слайд 9

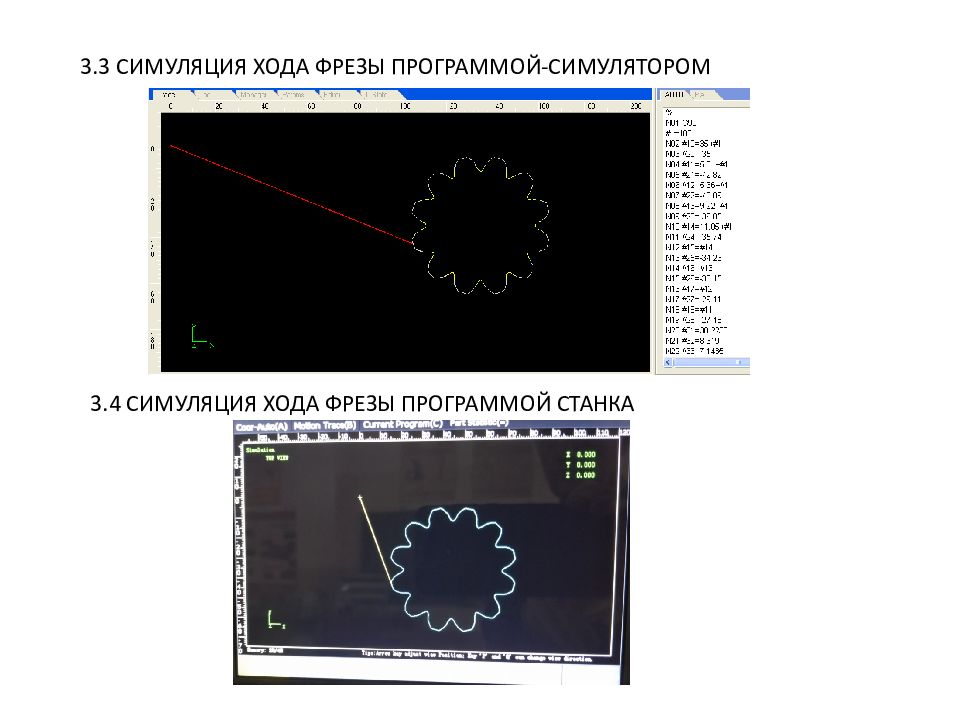

3.3 СИМУЛЯЦИЯ ХОДА ФРЕЗЫ ПРОГРАММОЙ-СИМУЛЯТОРОМ 3.4 СИМУЛЯЦИЯ ХОДА ФРЕЗЫ ПРОГРАММОЙ СТАНКА

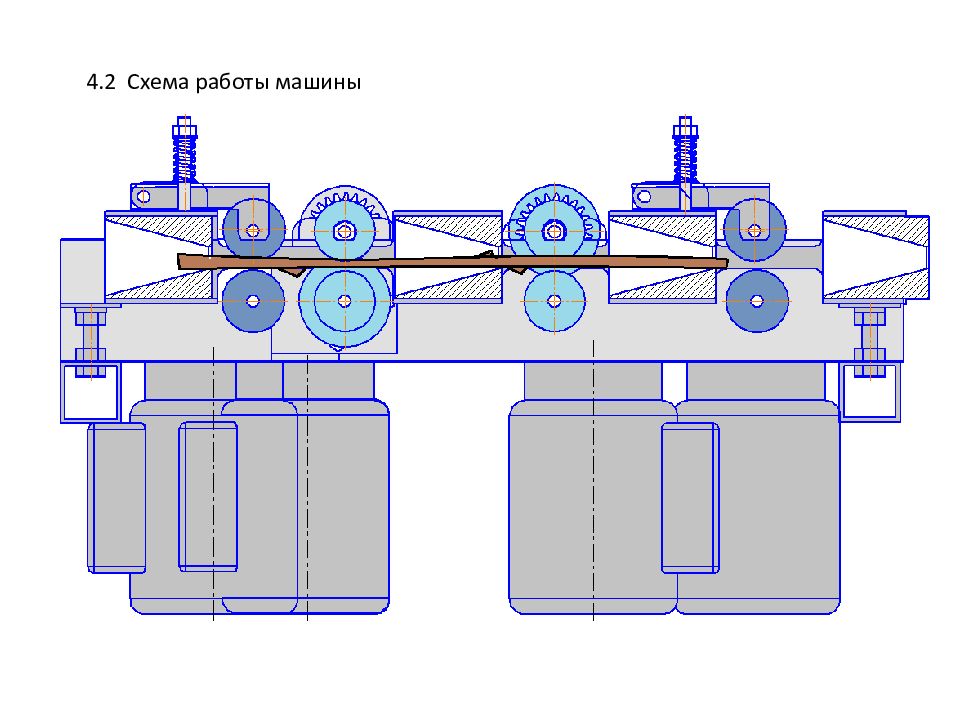

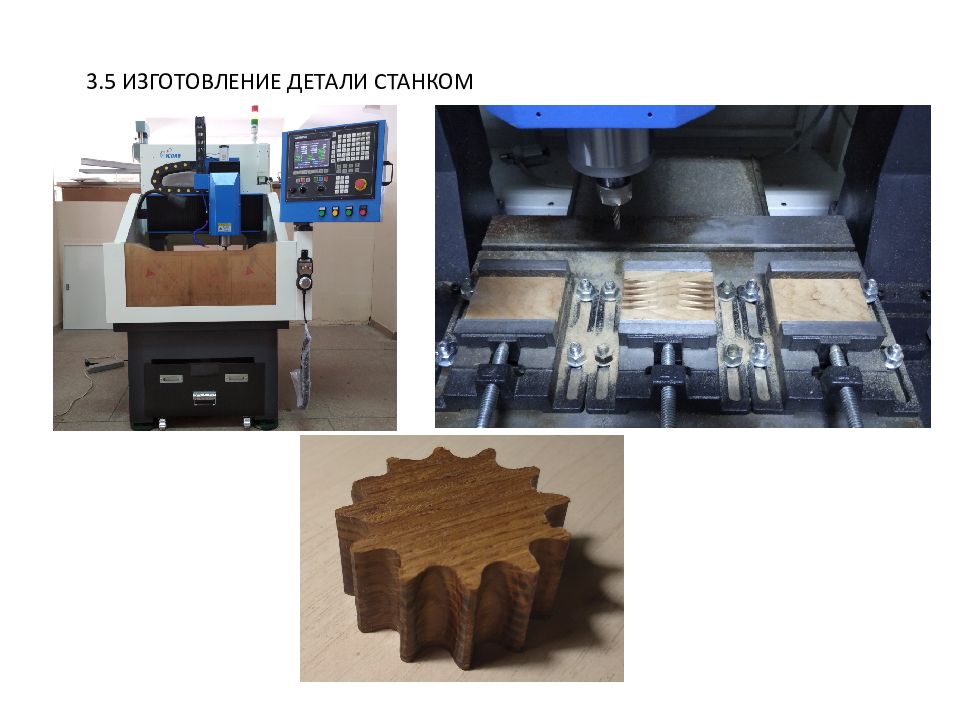

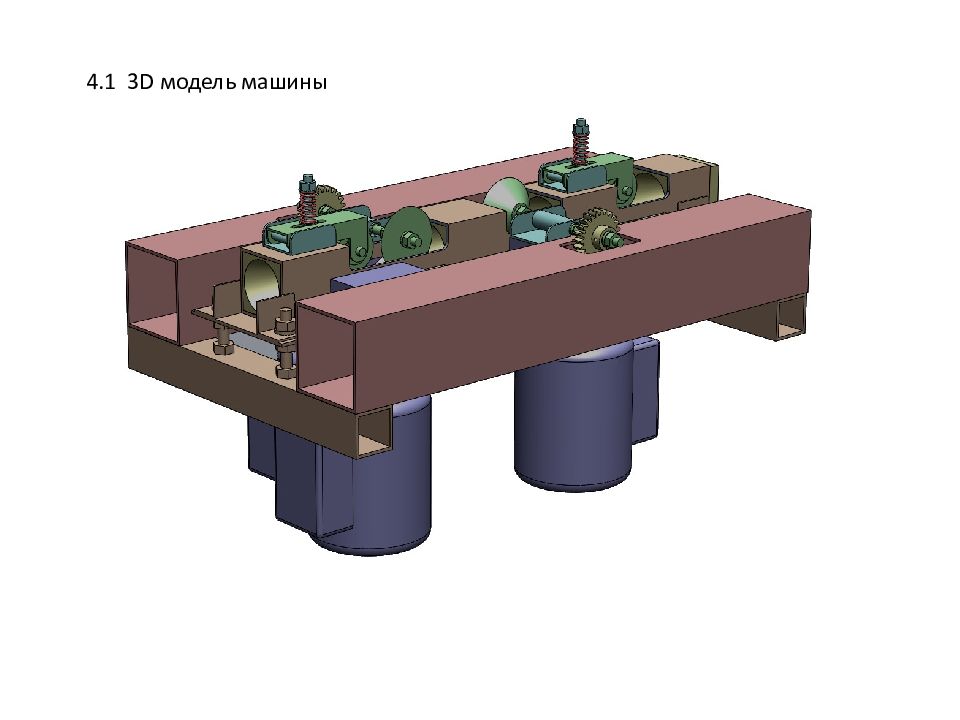

Слайд 16

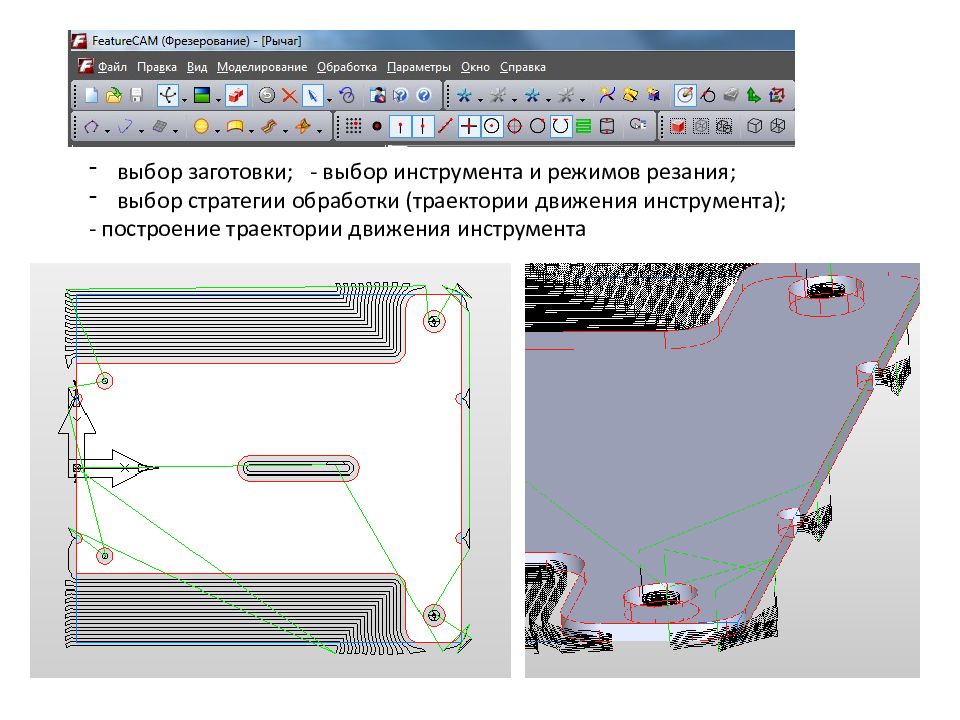

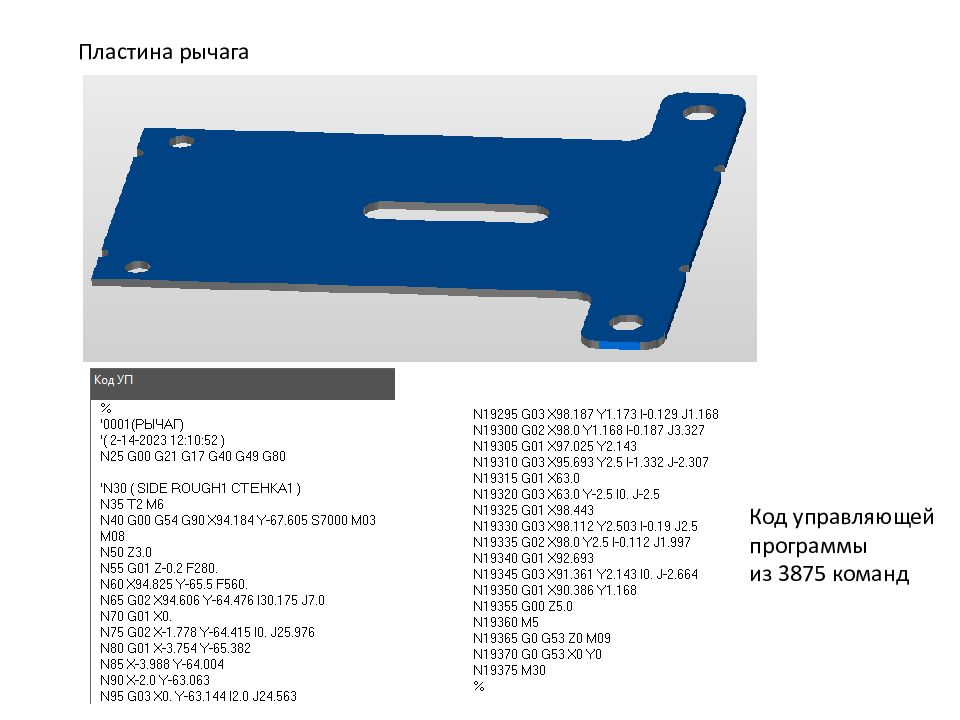

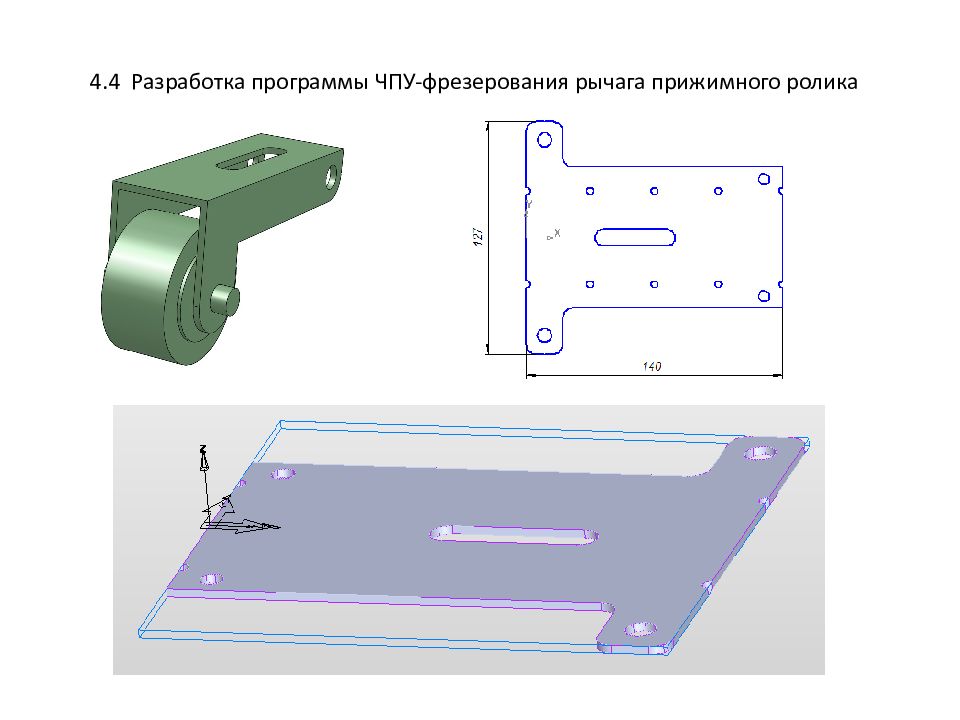

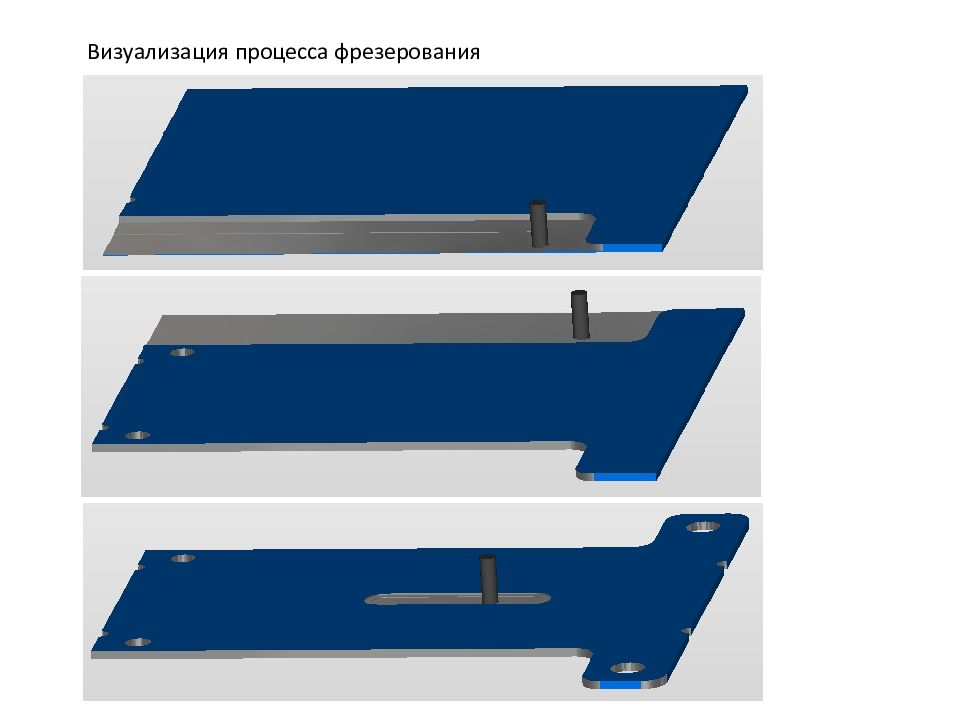

выбор заготовки; - выбор инструмента и режимов резания; выбор стратегии обработки (траектории движения инструмента); - построение траектории движения инструмента

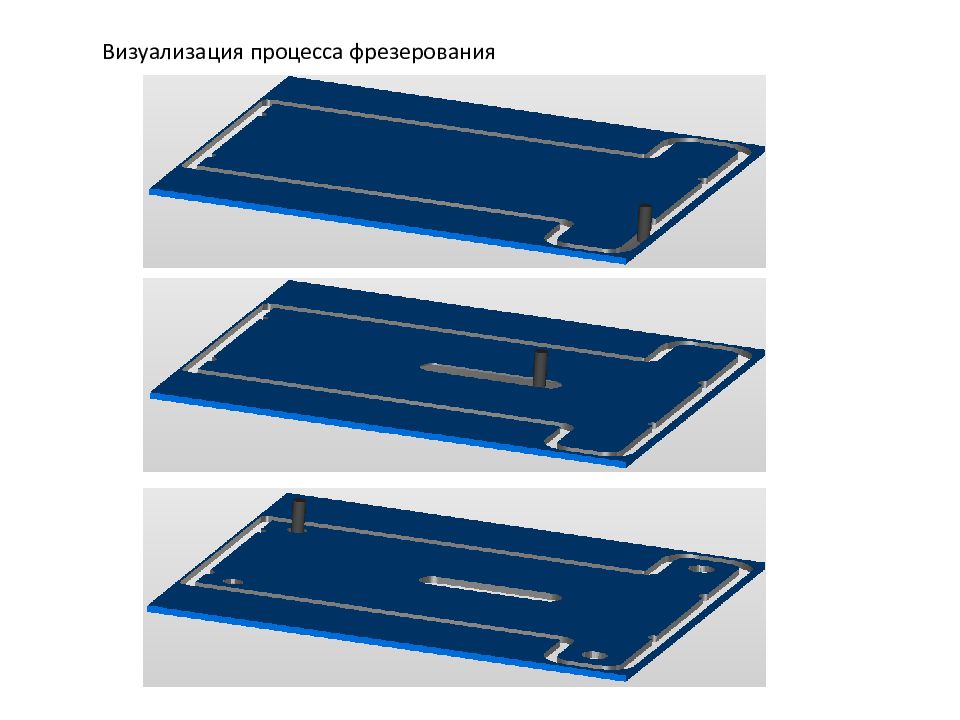

Слайд 19

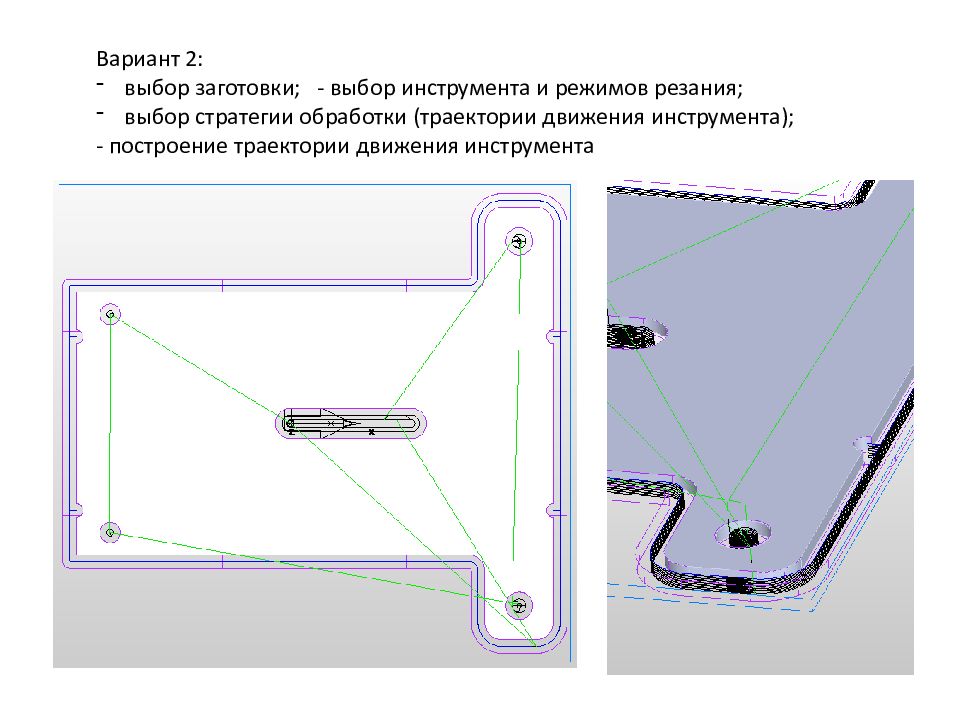

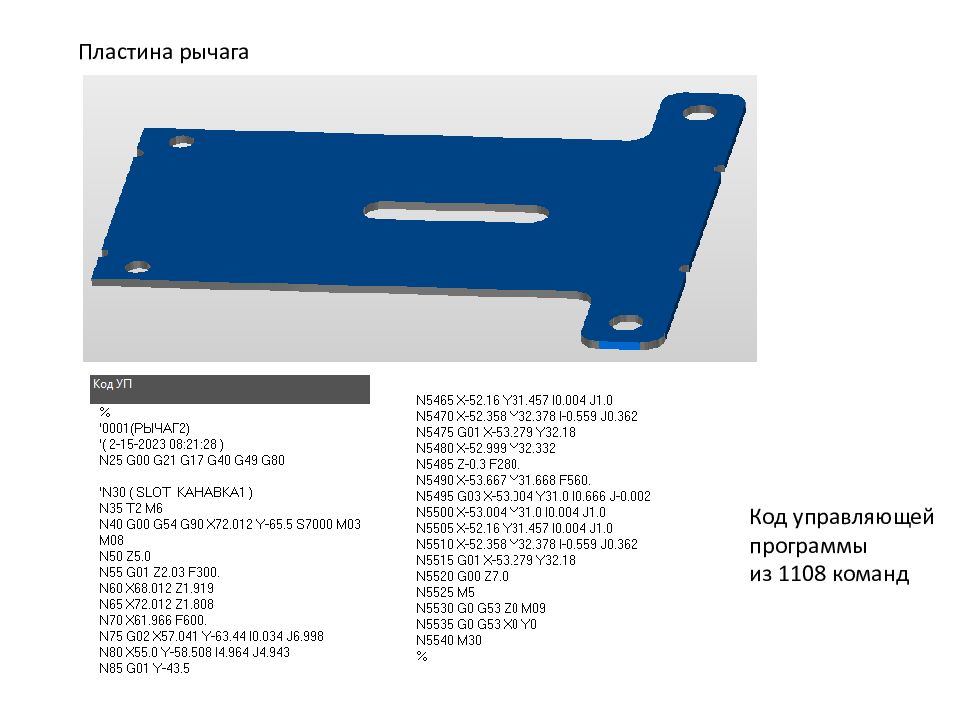

Вариант 2: выбор заготовки; - выбор инструмента и режимов резания; выбор стратегии обработки (траектории движения инструмента); - построение траектории движения инструмента
