Биполярный транзистор в режиме усиления Классы усилителей Ведущий инженер средств радио и телевидения Тверского ОРТПЦ, Зав. лаборатории радиотехнических информационных систем Гаврилов А.Ю.
Усилитель — устройство для увеличения энергетических параметров сигнала с использованием энергии вспомогательного источника питания. Усили́тель постоя́нного то́ка (УПТ) — усилитель электрических сигналов (обычно это электронный усилитель), диапазон усиливаемых частот которого включает нулевую частоту («постоянный» ток). На верхнюю границу частотного диапазона усилителя никаких ограничений не накладывается, то есть она может находиться в области очень высоких частот. Таким образом, термин «УПТ» можно применять к любому усилителю, способному усиливать сигналы постоянного тока.
Рабочий диапазон — это диапазон частот, где коэффициент усиления изменяется в допустимых пределах, заданных в технических условиях на усилитель. Для этого надо построить АЧХ усилителя. Обычно этот предел устанавливается на уровне -3 децибел. В полосе — 3 дБ передается 50% мощности сигнала.

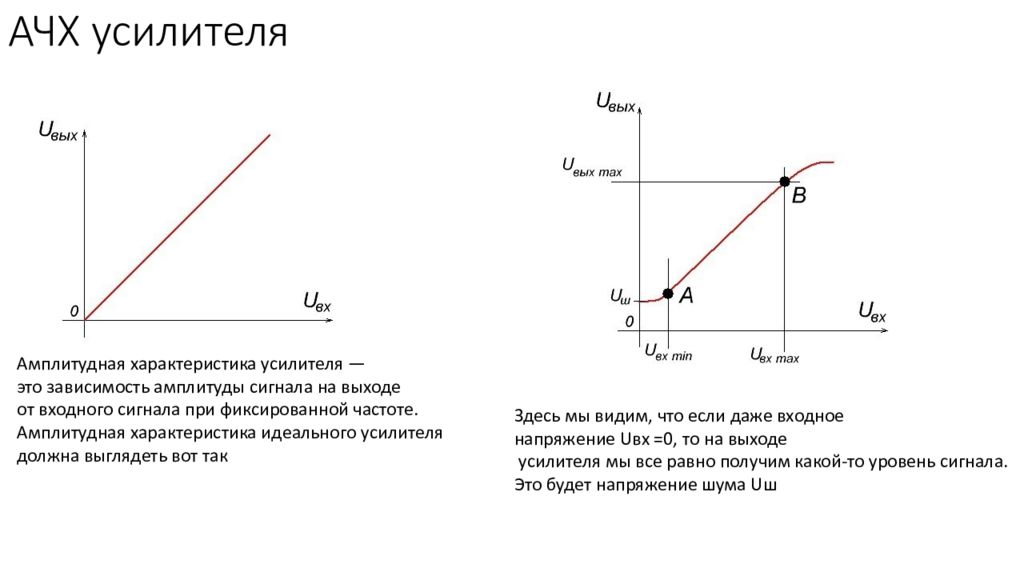

Амплитудная характеристика усилителя — это зависимость амплитуды сигнала на выходе от входного сигнала при фиксированной частоте. Амплитудная характеристика идеального усилителя должна выглядеть вот так Здесь мы видим, что если даже входное напряжение Uвх =0, то на выходе усилителя мы все равно получим какой-то уровень сигнала. Это будет напряжение шума Uш

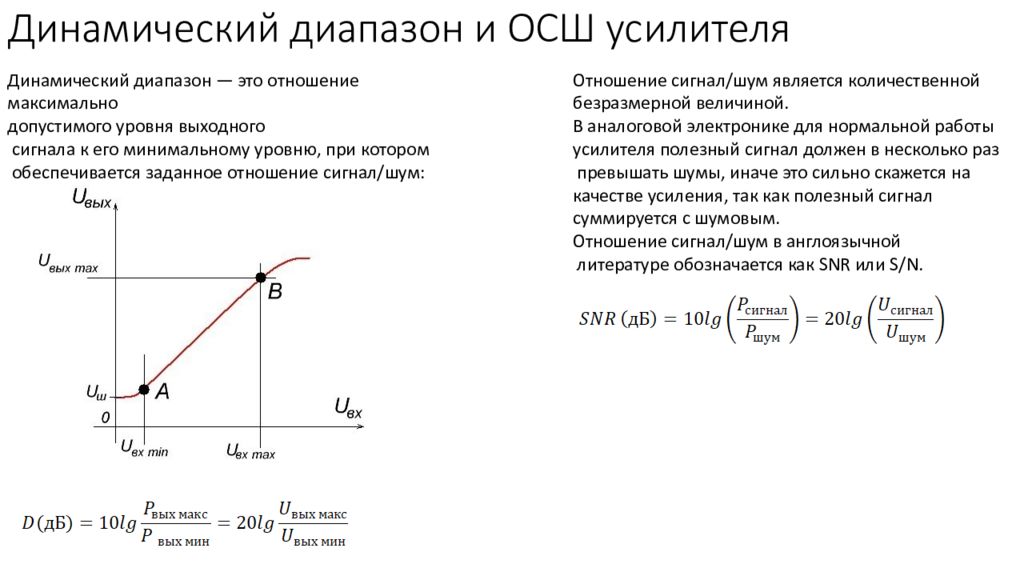

Динамический диапазон — это отношение максимально допустимого уровня выходного сигнала к его минимальному уровню, при котором обеспечивается заданное отношение сигнал/шум: Отношение сигнал/шум является количественной безразмерной величиной. В аналоговой электронике для нормальной работы усилителя полезный сигнал должен в несколько раз превышать шумы, иначе это сильно скажется на качестве усиления, так как полезный сигнал суммируется с шумовым. Отношение сигнал/шум в англоязычной литературе обозначается как SNR или S/N.

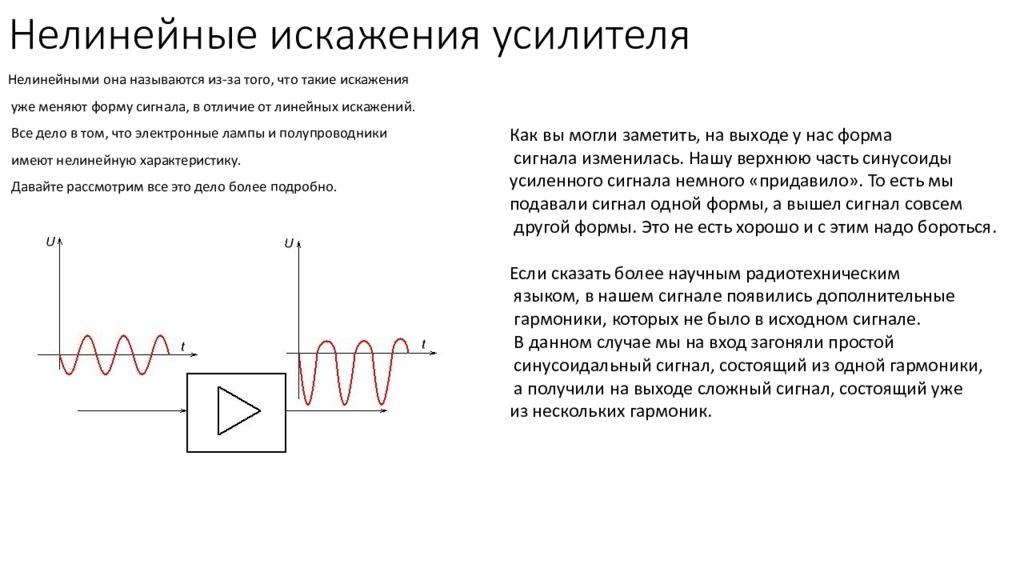

Нелинейными она называются из-за того, что такие искажения уже меняют форму сигнала, в отличие от линейных искажений. Все дело в том, что электронные лампы и полупроводники имеют нелинейную характеристику. Давайте рассмотрим все это дело более подробно. Как вы могли заметить, на выходе у нас форма сигнала изменилась. Нашу верхнюю часть синусоиды усиленного сигнала немного «придавило». То есть мы подавали сигнал одной формы, а вышел сигнал совсем другой формы. Это не есть хорошо и с этим надо бороться. Если сказать более научным радиотехническим языком, в нашем сигнале появились дополнительные гармоники, которых не было в исходном сигнале. В данном случае мы на вход загоняли простой синусоидальный сигнал, состоящий из одной гармоники, а получили на выходе сложный сигнал, состоящий уже из нескольких гармоник.

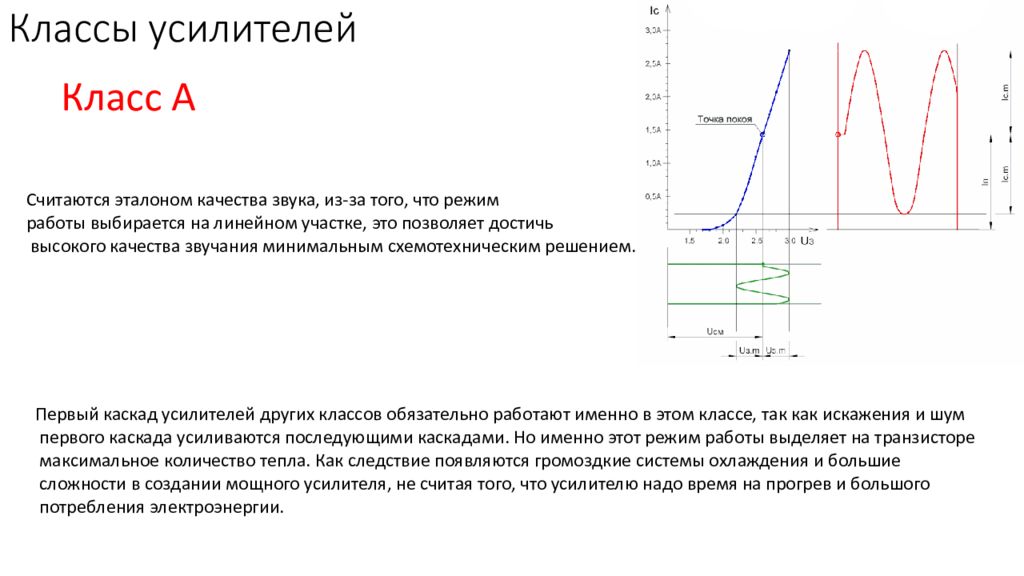

Первый каскад усилителей других классов обязательно работают именно в этом классе, так как искажения и шум первого каскада усиливаются последующими каскадами. Но именно этот режим работы выделяет на транзисторе максимальное количество тепла. Как следствие появляются громоздкие системы охлаждения и большие сложности в создании мощного усилителя, не считая того, что усилителю надо время на прогрев и большого потребления электроэнергии. Считаются эталоном качества звука, из-за того, что режим работы выбирается на линейном участке, это позволяет достичь высокого качества звучания минимальным схемотехническим решением. Класс А

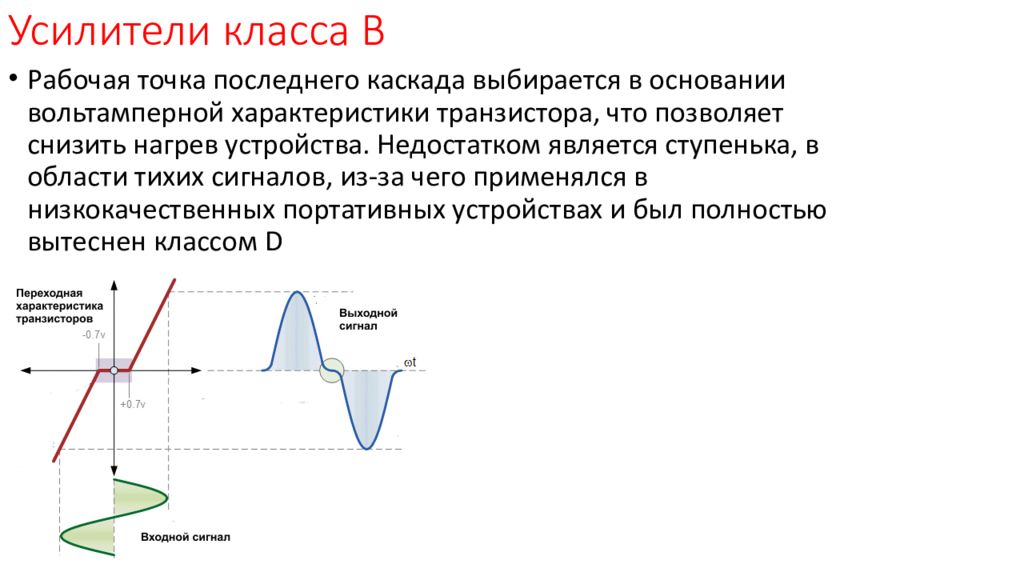

Рабочая точка последнего каскада выбирается в основании вольтамперной характеристики транзистора, что позволяет снизить нагрев устройства. Недостатком является ступенька, в области тихих сигналов, из-за чего применялся в низкокачественных портативных устройствах и был полностью вытеснен классом D

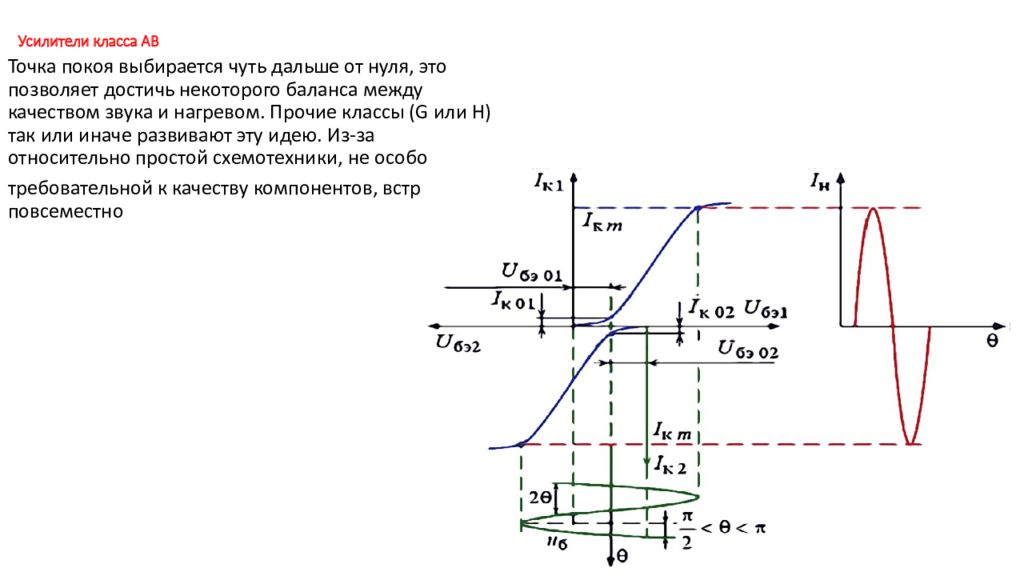

Точка покоя выбирается чуть дальше от нуля, это позволяет достичь некоторого баланса между качеством звука и нагревом. Прочие классы (G или H) так или иначе развивают эту идею. Из-за относительно простой схемотехники, не особо требовательной к качеству компонентов, встречается повсеместно

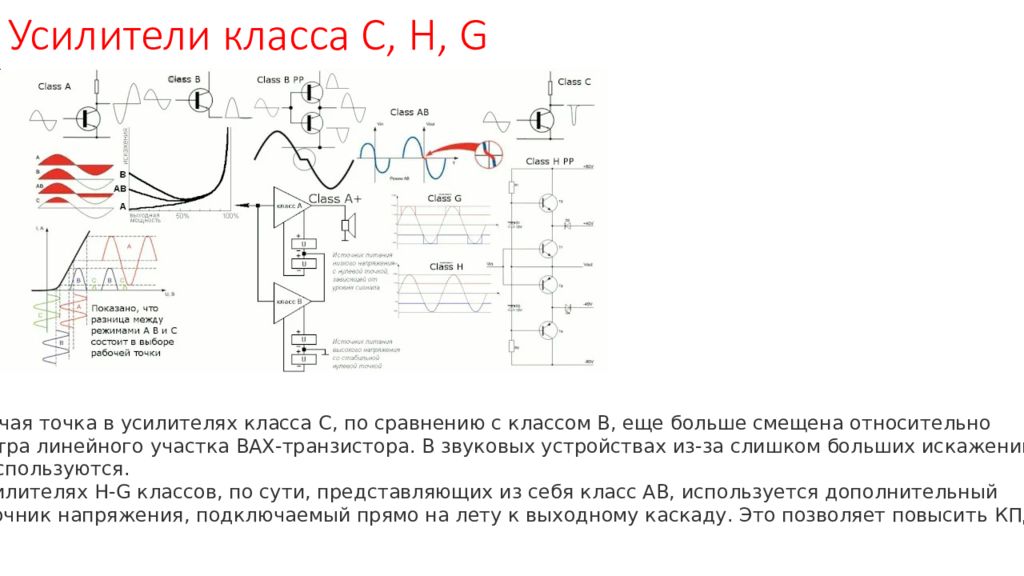

Рабочая точка в усилителях класса C, по сравнению с классом B, еще больше смещена относительно центра линейного участка ВАХ-транзистора. В звуковых устройствах из-за слишком больших искажений не используются. В усилителях H-G классов, по сути, представляющих из себя класс AB, используется дополнительный источник напряжения, подключаемый прямо на лету к выходному каскаду. Это позволяет повысить КПД

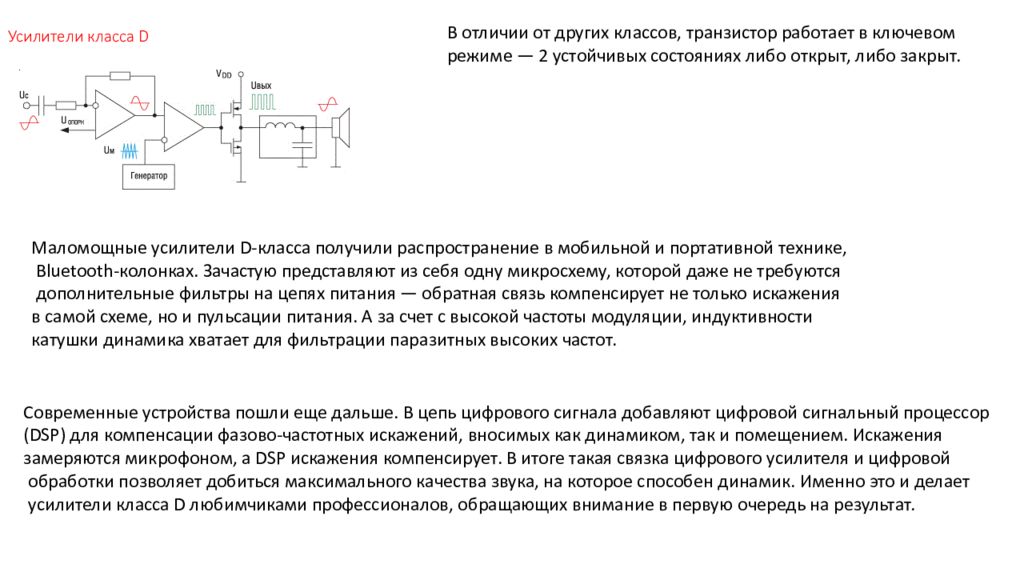

В отличии от других классов, транзистор работает в ключевом режиме — 2 устойчивых состояниях либо открыт, либо закрыт. Маломощные усилители D-класса получили распространение в мобильной и портативной технике, Bluetooth -колонках. Зачастую представляют из себя одну микросхему, которой даже не требуются дополнительные фильтры на цепях питания — обратная связь компенсирует не только искажения в самой схеме, но и пульсации питания. А за счет с высокой частоты модуляции, индуктивности катушки динамика хватает для фильтрации паразитных высоких частот. Современные устройства пошли еще дальше. В цепь цифрового сигнала добавляют цифровой сигнальный процессор (DSP) для компенсации фазово-частотных искажений, вносимых как динамиком, так и помещением. Искажения замеряются микрофоном, а DSP искажения компенсирует. В итоге такая связка цифрового усилителя и цифровой обработки позволяет добиться максимального качества звука, на которое способен динамик. Именно это и делает усилители класса D любимчиками профессионалов, обращающих внимание в первую очередь на результат.
