Первый слайд презентации: ШПОНКИ И ШПОНОЧНЫЕ СОЕДИНЕНИЯ

Изображение слайда

Слайд 2

Шпонка Вал Колесо Шпонка – стандартная деталь, устанавливаемая в пазах вала и колеса для передачи крутящего момента. Слово «шпонка» происходит от немецкого слова « Spon » – щепка, клин.

Изображение слайда

Слайд 3

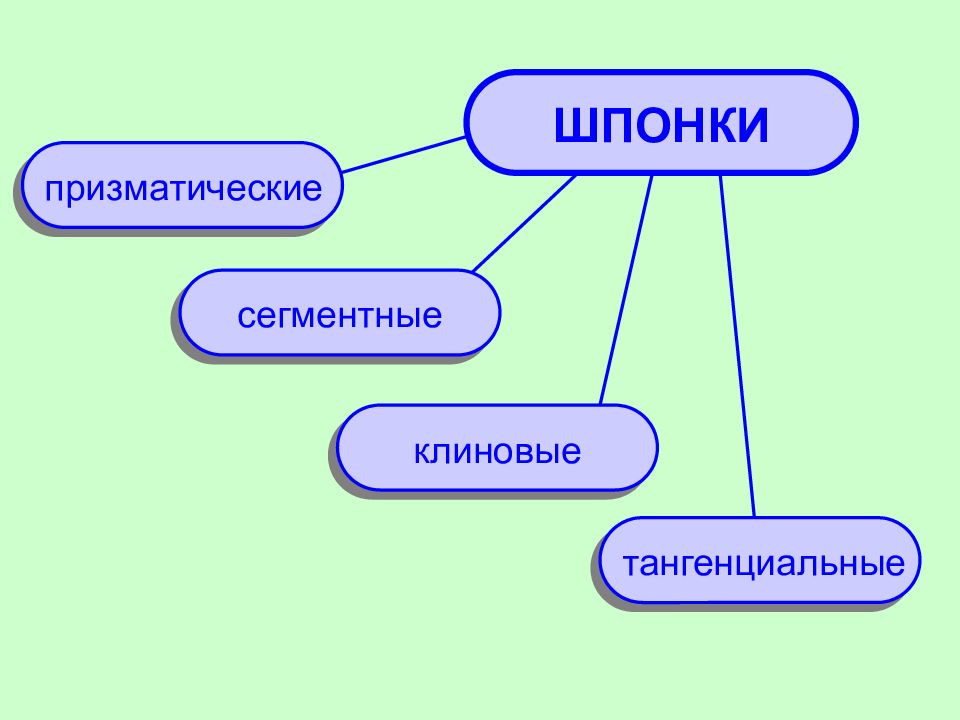

ШПОНКИ призматические сегментные клиновые тангенциальные

Изображение слайда

Слайд 4

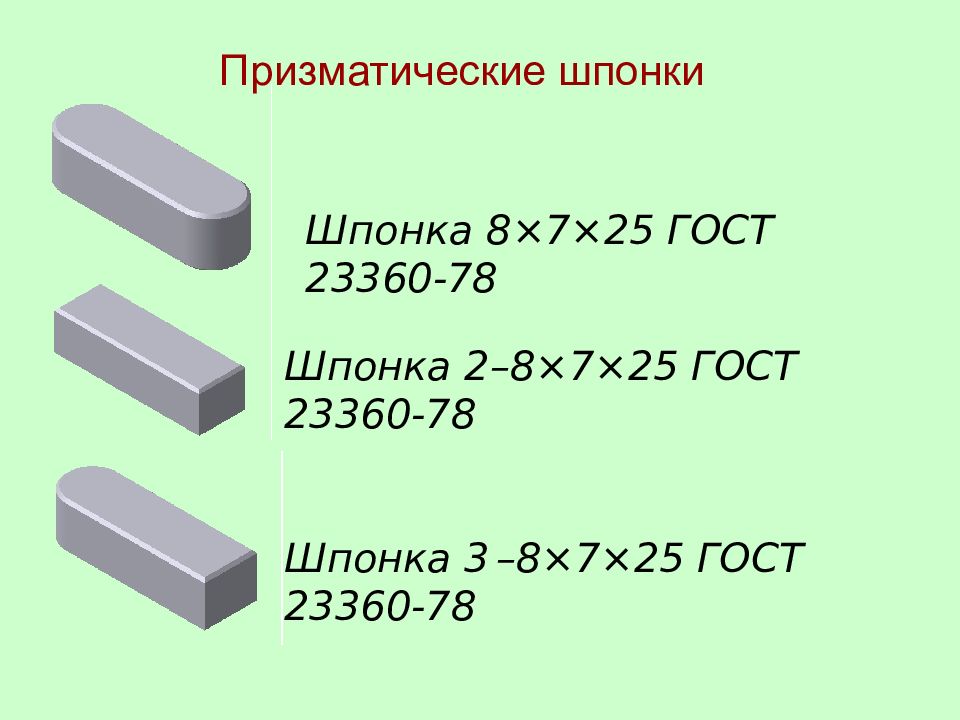

Шпонка 8 × 7 × 25 ГОСТ 23360-78 Шпонка 2–8 × 7 × 25 ГОСТ 23360-78 Шпонка 3 –8 × 7 × 25 ГОСТ 23360-78 Призматические шпонки

Изображение слайда

Слайд 5

Изображение слайда

Слайд 6

Условное обозначение призматической шпонки

Изображение слайда

Слайд 7

Чертёж шпоночного соединения

Изображение слайда

Слайд 8

Размеры призматических шпонок и шпоночных пазов Паз на валу Если диаметр вала равен 30 мм, то размеры следует брать из строки «Св. 22 до 30 мм» Паз во втулке (колесо)

Изображение слайда

Слайд 9

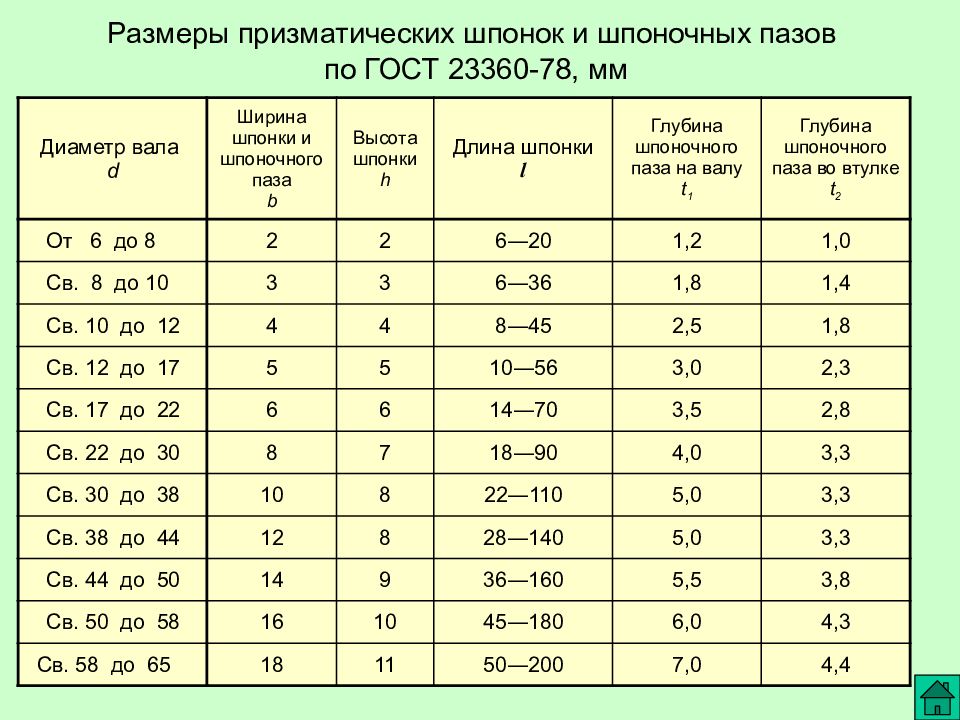

Размеры призматических шпонок и шпоночных пазов по ГОСТ 23360-78, мм Диаметр вала d Ширина шпонки и шпоночного паза b Высота шпонки h Длина шпонки l Глубина шпоночного паза на валу t 1 Глубина шпоночного паза во втулке t 2 От 6 до 8 2 2 6 ― 20 1,2 1,0 Св. 8 до 10 3 3 6 ― 36 1,8 1,4 Св. 10 до 12 4 4 8 ―45 2, 5 1,8 Св. 12 до 17 5 5 10 ―56 3,0 2,3 Св. 17 до 22 6 6 14 ―70 3,5 2,8 Св. 22 до 30 8 7 18 ―90 4,0 3,3 Св. 30 до 38 10 8 22 ―110 5,0 3,3 Св. 38 до 44 12 8 28 ―140 5,0 3,3 Св. 44 до 50 14 9 36 ―160 5,5 3,8 Св. 50 до 58 16 10 45 ―180 6,0 4,3 Св. 58 до 65 18 11 50 ―200 7,0 4,4

Изображение слайда

Слайд 10

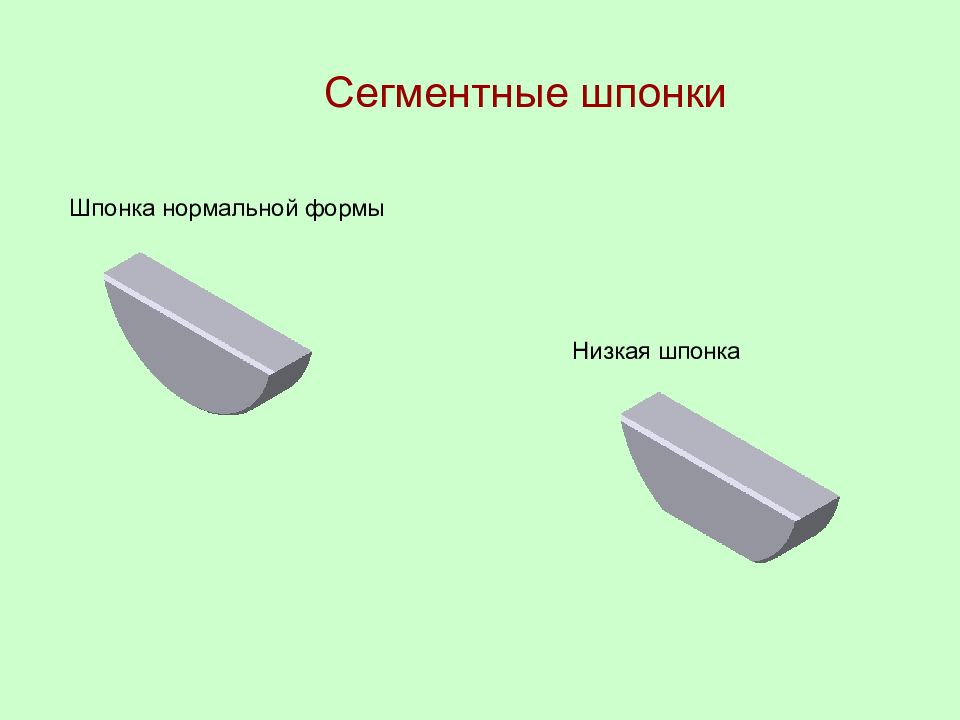

Сегментные шпонки Шпонка нормальной формы Низкая шпонка

Изображение слайда

Слайд 11

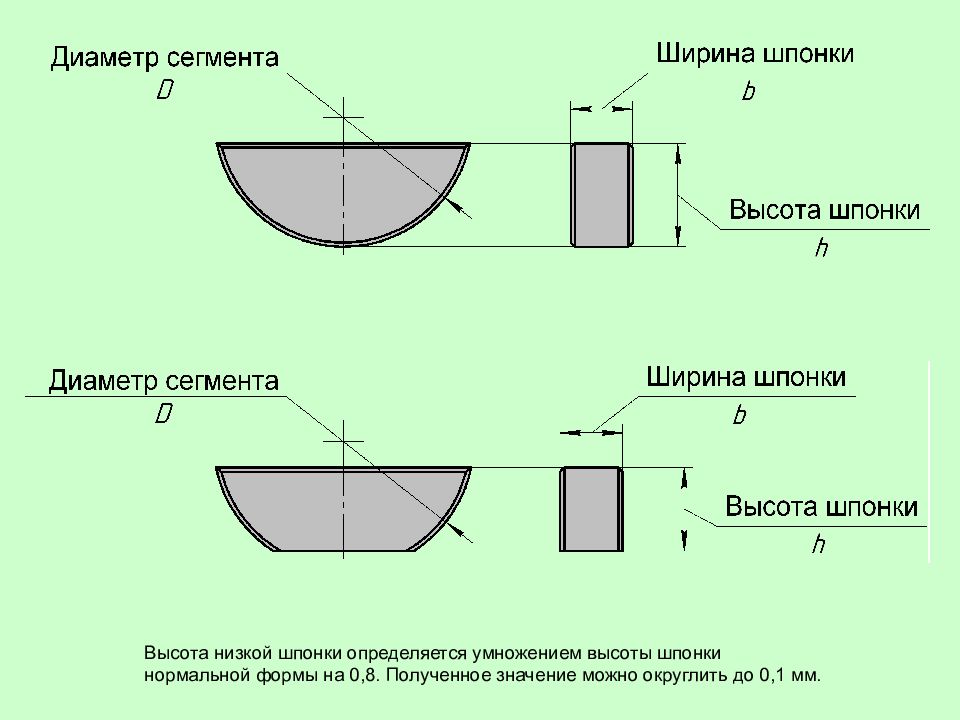

Высота низкой шпонки определяется умножением высоты шпонки нормальной формы на 0,8. Полученное значение можно округлить до 0,1 мм.

Изображение слайда

Слайд 12

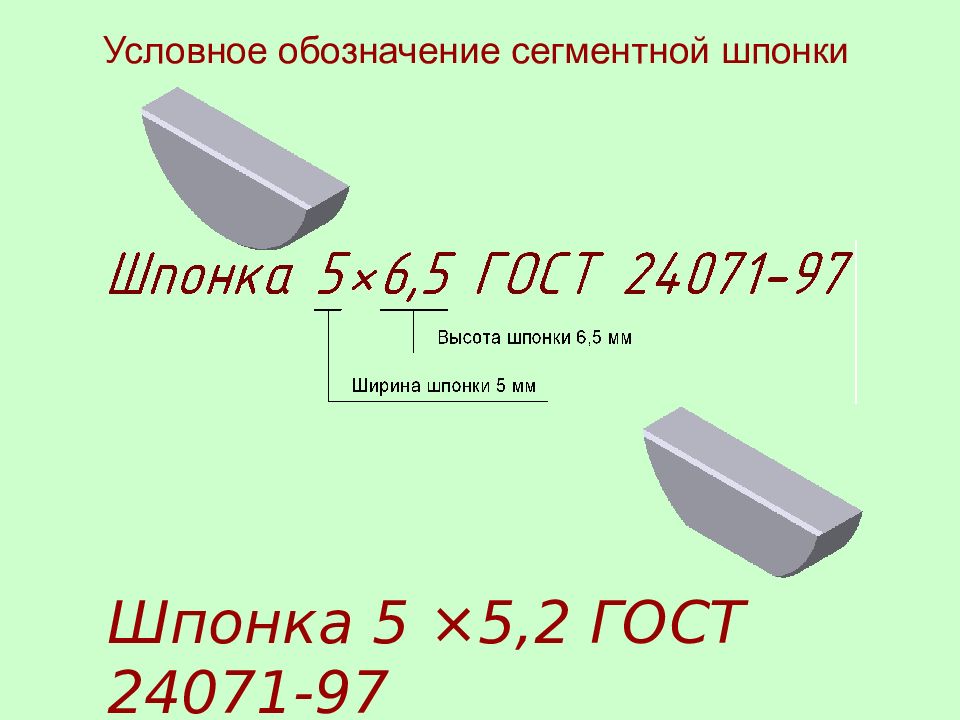

Условное обозначение сегментной шпонки Шпонка 5 ×5,2 ГОСТ 24071-97

Изображение слайда

Слайд 13

Размеры сегментной шпонки и шпоночных пазов

Изображение слайда

Слайд 14

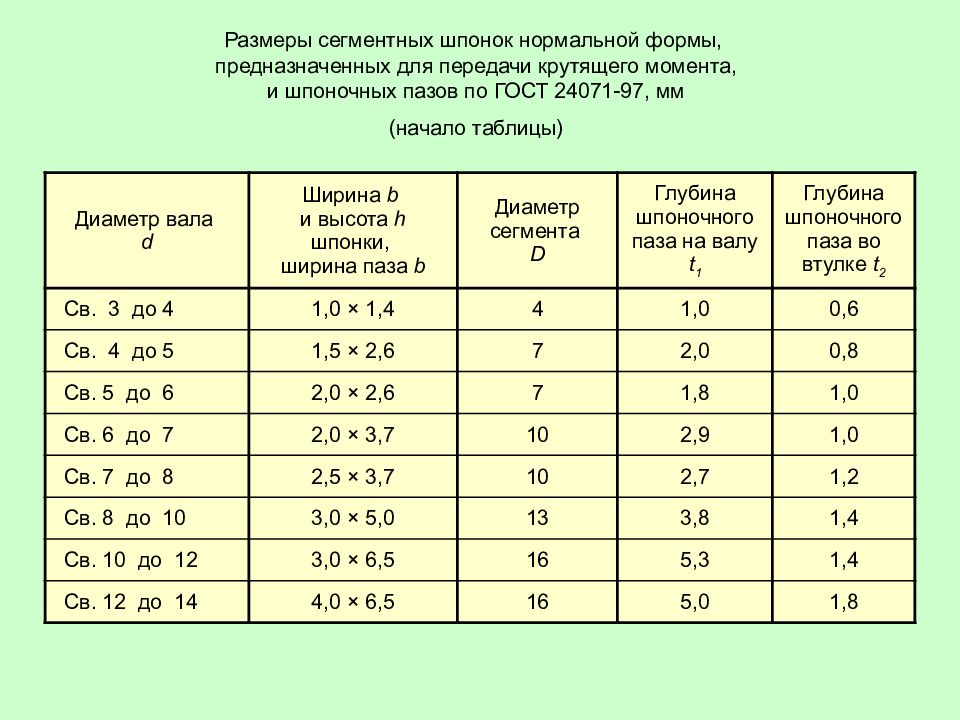

Размеры сегментных шпонок нормальной формы, предназначенных для передачи крутящего момента, и шпоночных пазов по ГОСТ 24071-97, мм (начало таблицы) Диаметр вала d Ширина b и высота h шпонки, ширина паза b Диаметр сегмента D Глубина шпоночного паза на валу t 1 Глубина шпоночного паза во втулке t 2 Св. 3 до 4 1,0 × 1,4 4 1,0 0,6 Св. 4 до 5 1,5 × 2,6 7 2,0 0,8 Св. 5 до 6 2,0 × 2,6 7 1,8 1,0 Св. 6 до 7 2,0 × 3,7 10 2,9 1,0 Св. 7 до 8 2,5 × 3,7 10 2,7 1,2 Св. 8 до 10 3,0 × 5,0 13 3,8 1,4 Св. 10 до 12 3,0 × 6,5 16 5,3 1,4 Св. 12 до 14 4,0 × 6,5 16 5,0 1,8

Изображение слайда

Слайд 15

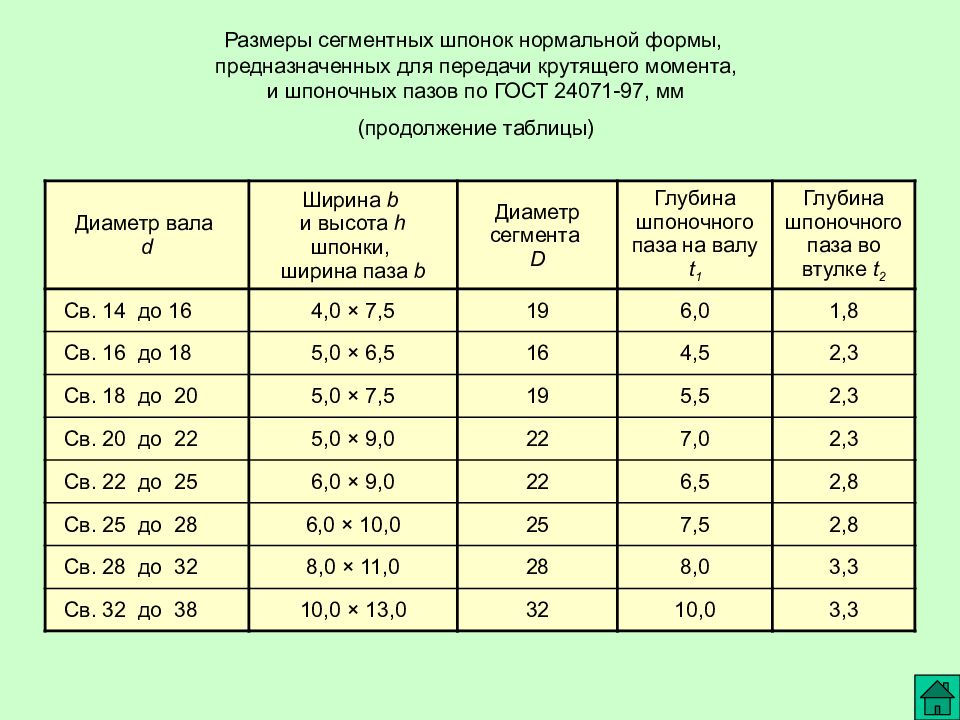

Диаметр вала d Ширина b и высота h шпонки, ширина паза b Диаметр сегмента D Глубина шпоночного паза на валу t 1 Глубина шпоночного паза во втулке t 2 Св. 14 до 16 4,0 × 7,5 19 6,0 1,8 Св. 16 до 18 5,0 × 6,5 16 4,5 2,3 Св. 18 до 20 5,0 × 7,5 19 5,5 2,3 Св. 20 до 22 5,0 × 9,0 22 7,0 2,3 Св. 22 до 25 6,0 × 9,0 22 6,5 2,8 Св. 25 до 28 6,0 × 10,0 25 7,5 2,8 Св. 28 до 32 8,0 × 11,0 28 8,0 3,3 Св. 32 до 38 10,0 × 13,0 32 10,0 3,3 Размеры сегментных шпонок нормальной формы, предназначенных для передачи крутящего момента, и шпоночных пазов по ГОСТ 24071-97, мм (продолжение таблицы)

Изображение слайда

Слайд 16

Шпонка 8 × 7 × 32 ГОСТ 24068-80 Шпонка 2 –8 × 7 × 32 ГОСТ 24068-80 Шпонка 3 –8 × 7 × 32 ГОСТ 24068-80 Шпонка 4 –8 × 7 × 32 ГОСТ 24068-80 Клиновые шпонки

Изображение слайда

Слайд 17

Ширина, высота и длина шпонки 1-го исполнения Размеры шпонок 2, 3 и 4 исполнения

Изображение слайда

Слайд 18

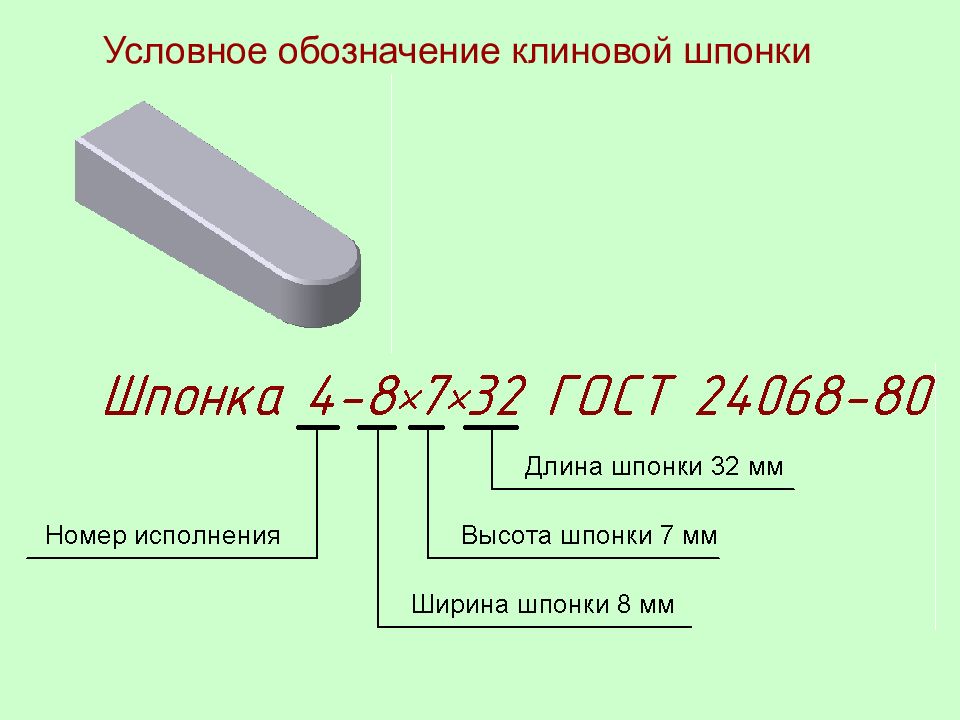

Условное обозначение клиновой шпонки

Изображение слайда

Слайд 19

Чертёжи соединений деталей клиновыми шпонками

Изображение слайда

Слайд 20

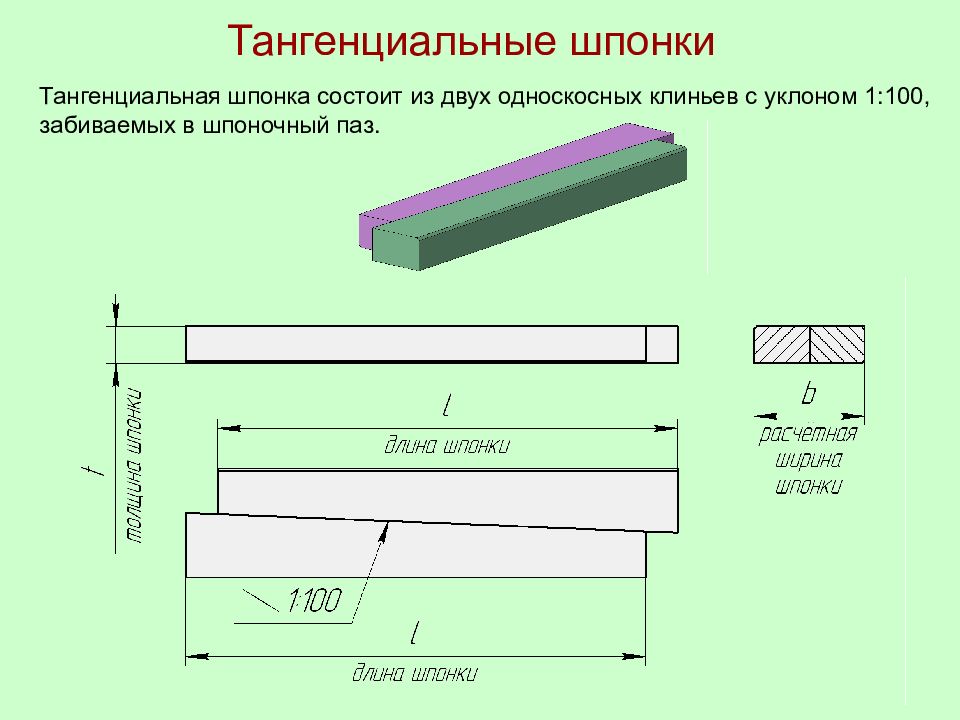

Тангенциальные шпонки Тангенциальная шпонка состоит из двух односкосных клиньев с уклоном 1:100, забиваемых в шпоночный паз.

Изображение слайда

Слайд 21

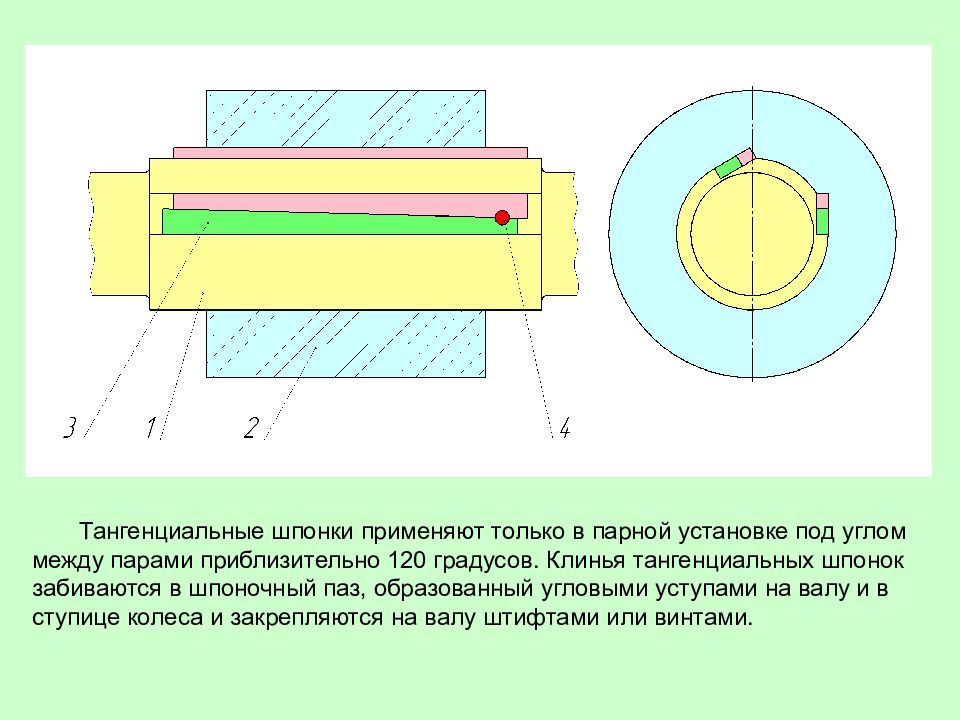

Тангенциальные шпонки применяют только в парной установке под углом между парами приблизительно 120 градусов. Клинья тангенциальных шпонок забиваются в шпоночный паз, образованный угловыми уступами на валу и в ступице колеса и закрепляются на валу штифтами или винтами.

Изображение слайда

Последний слайд презентации: ШПОНКИ И ШПОНОЧНЫЕ СОЕДИНЕНИЯ

Условное обозначение тангенциальной шпонки

Изображение слайда
