Первый слайд презентации

Схемы построения осветительных и силовых сетей Выполнил: студент группы А-41 Аганин Максим

Изображение слайда

Слайд 2

Электрическая энергия от ВРУ до электроприемников распределяется по сетям, имеющим различные схемы построения. Выбор схемы зависит от территориального расположения приемников электрической энергии относительно ВРУ, а также относительно друг друга, величины мощности отдельных электроприемников и надежности электроснабжения. Правильно составленная схема должна обеспечить простоту и удобство эксплуатации; быть экономичной по капитальным затратам на ее сооружение, расходу цветных металлов, эксплуатационным расходам и потерям электроэнергии. Кроме того, схема питания должна допускать применение индустриальных и скоростных методов монтажа.

Изображение слайда

Слайд 3

Схемы электрических осветительных сетей Установки освещения делятся на внутренние и наружные. ВНУТРЕННИЕ Установки предназначены для освещения производственных, административных, жилых и общественных зданий и помещений. Делятся на установки рабочего и аварийного освещения. НАРУЖНЫЕ Установки предназначены для освещения территорий предприятий и учреждений, городов, поселков и т. д.

Изображение слайда

Слайд 4

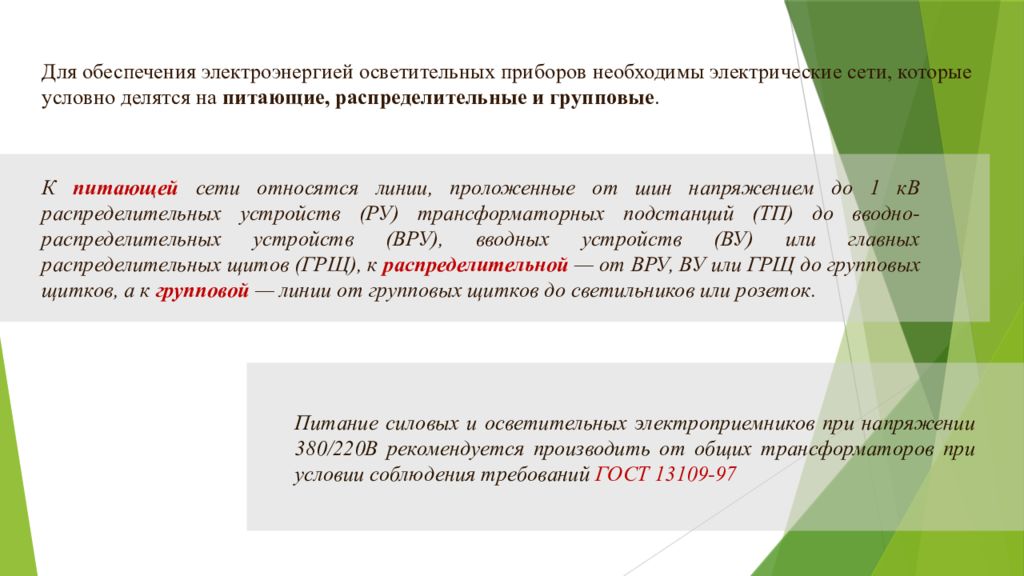

Для обеспечения электроэнергией осветительных приборов необходимы электрические сети, которые условно делятся на питающие, распределительные и групповые. К питающей сети относятся линии, проложенные от шин напряжением до 1 кВ распределительных устройств (РУ) трансформаторных подстанций (ТП) до вводно-распределительных устройств (ВРУ), вводных устройств (ВУ) или главных распределительных щитов (ГРЩ), к распределительной — от ВРУ, ВУ или ГРЩ до групповых щитков, а к групповой — линии от групповых щитков до светильников или розеток. Питание силовых и осветительных электроприемников при напряжении 380/220В рекомендуется производить от общих трансформаторов при условии соблюдения требований ГОСТ 13109-97

Изображение слайда

Слайд 5

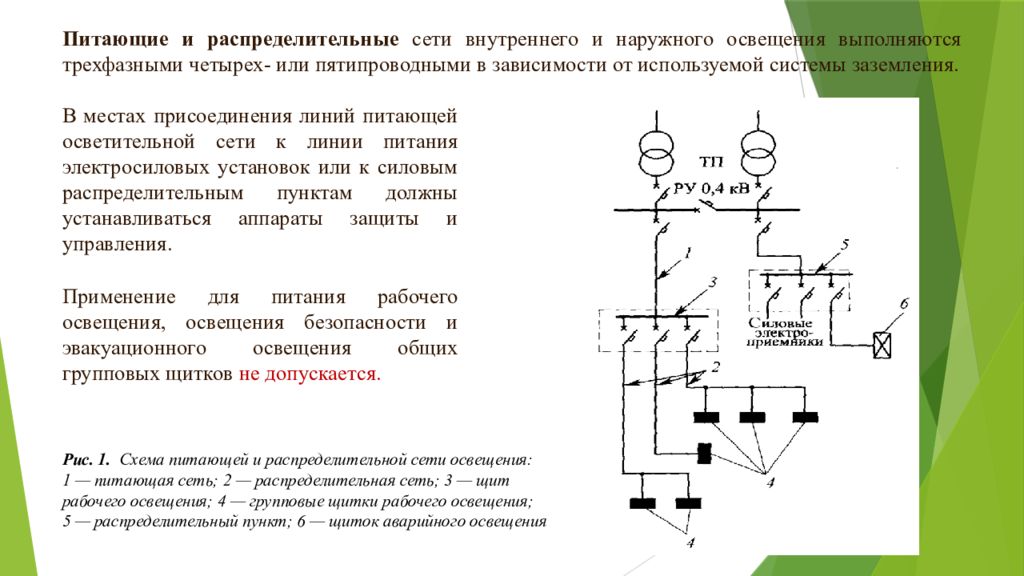

Питающие и распределительные сети внутреннего и наружного освещения выполняются трехфазными четырех- или пятипроводными в зависимости от используемой системы заземления. В местах присоединения линий питающей осветительной сети к линии питания электросиловых установок или к силовым распределительным пунктам должны устанавливаться аппараты защиты и управления. Применение для питания рабочего освещения, освещения безопасности и эвакуационного освещения общих групповых щитков не допускается. Рис. 1. Схема питающей и распределительной сети освещения: 1 — питающая сеть; 2 — распределительная сеть; 3 — щит рабочего освещения; 4 — групповые щитки рабочего ос­вещения; 5 — распределительный пункт; 6 — щиток аварийного освещения

Изображение слайда

Слайд 6

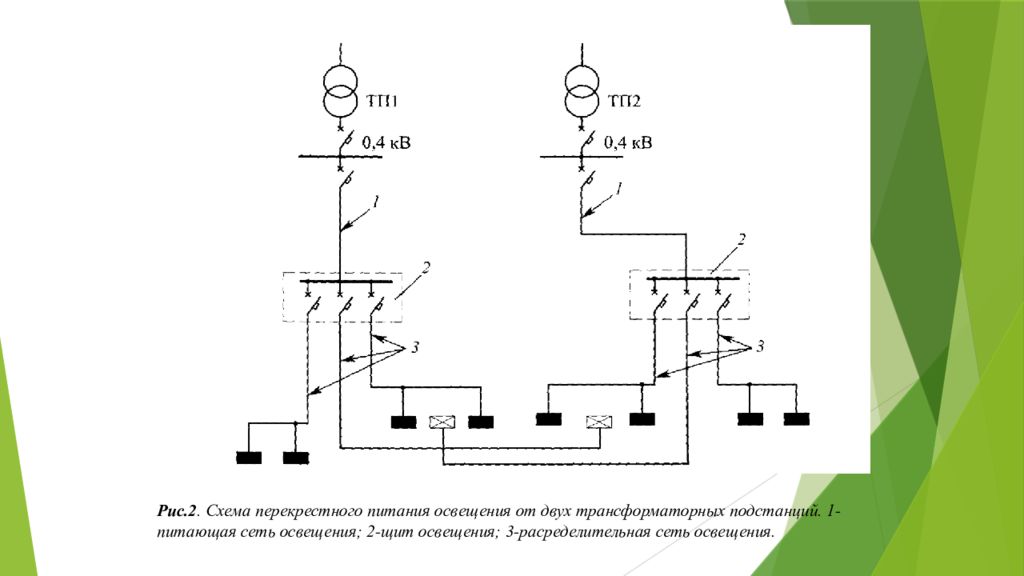

Рис.2. Схема перекрестного питания освещения от двух трансформаторных подстанций. 1-питающая сеть освещения; 2-щит освещения; 3-расределительная сеть освещения.

Изображение слайда

Слайд 7

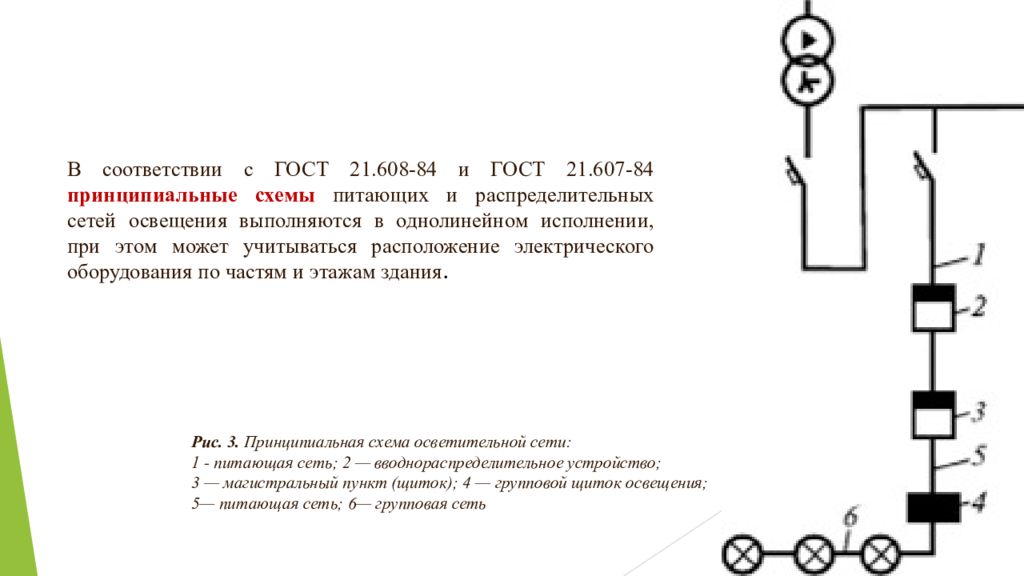

В соответствии с ГОСТ 21.608-84 и ГОСТ 21.607-84 принципиальные схемы питающих и распределительных сетей освещения выполняются в однолинейном исполнении, при этом может учитываться расположение электрического оборудования по частям и этажам здания. Рис. 3. Принципиальная схема осветительной сети: 1 - питающая сеть; 2 — вводнораспределительное устройство; 3 — магистральный пункт (щиток); 4 — групповой щиток освещения; 5— питающая сеть; 6— групповая сеть

Изображение слайда

Слайд 8

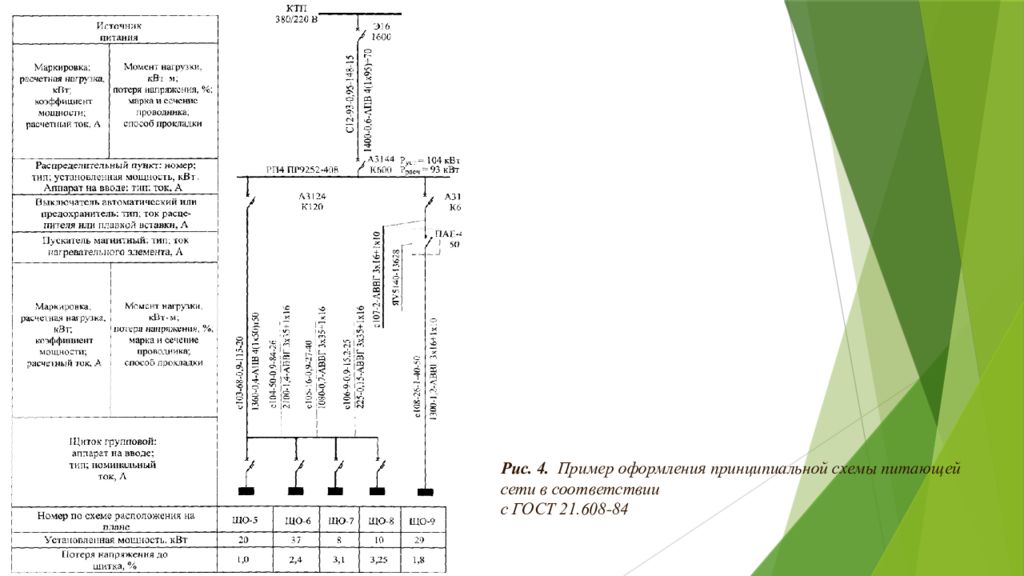

Рис. 4. Пример оформления принципиальной схемы питающей сети в соответствии с ГОСТ 21.608-84

Изображение слайда

Слайд 9

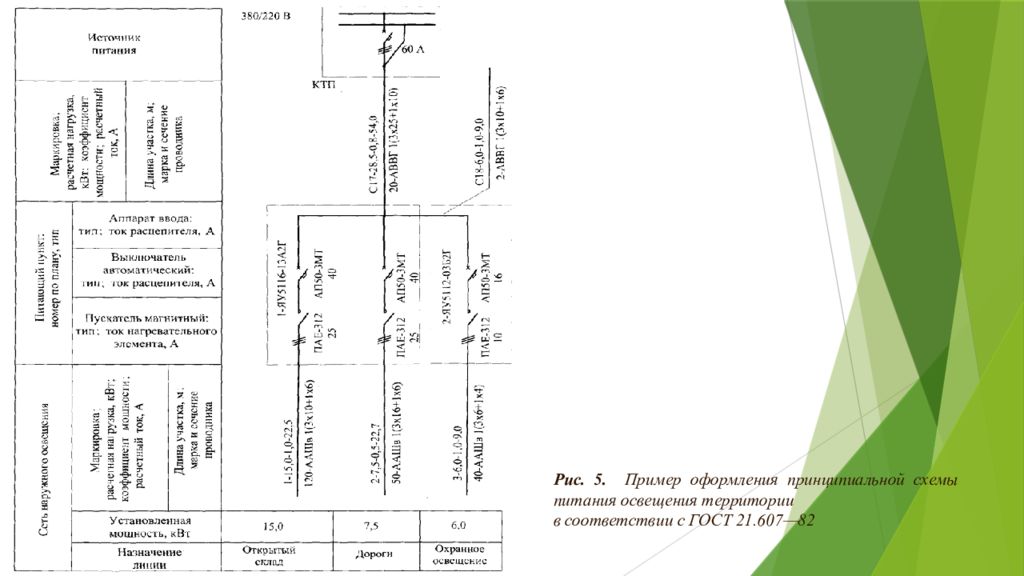

Рис. 5. Пример оформления принципиальной схемы питания освещения территории в соответствии с ГОСТ 21.607—82

Изображение слайда

Слайд 10

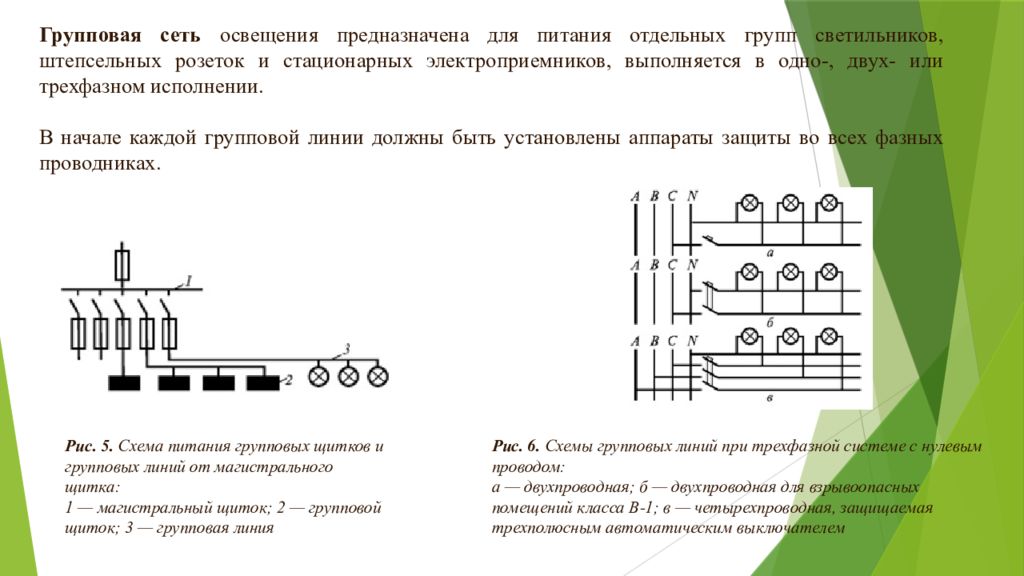

Групповая сеть освещения предназначена для питания отдельных групп светильников, штепсельных розеток и стационарных электроприемников, выполняется в одно-, двух- или трехфазном исполнении. В начале каждой групповой линии должны быть установлены аппараты защиты во всех фазных проводниках. Рис. 5. Схема питания групповых щитков и групповых линий от магистрального щитка: 1 — магистральный щиток; 2 — групповой щиток; 3 — групповая линия Рис. 6. Схемы групповых линий при трехфазной системе с нулевым проводом: а — двухпроводная; б — двухпроводная для взрывоопасных помещений класса В-1; в — четырехпроводная, защищаемая трехполюсным автоматическим выключателем

Изображение слайда

Слайд 11

Схемы силовых сетей Силовые сети принято делить на питающие и распределительные. ПИТАЮЩАЯ Сеть от РУ 0,4—0,69кВ ТП до низковольтных устройств распределения электроэнергии: распределительных щитов (РЩ), распределительных пунктов (РП), щитов (Щ), станций управления ( СтУ ) и т. д. РАСПРЕДЕЛИТЕЛЬНАЯ Сеть от низковольтных устройств распр-ия электроэнергии до электроприемников. Питающие и распределительные сети выполняются по радиальным, магистральным и смешанным схемам.

Изображение слайда

Слайд 12

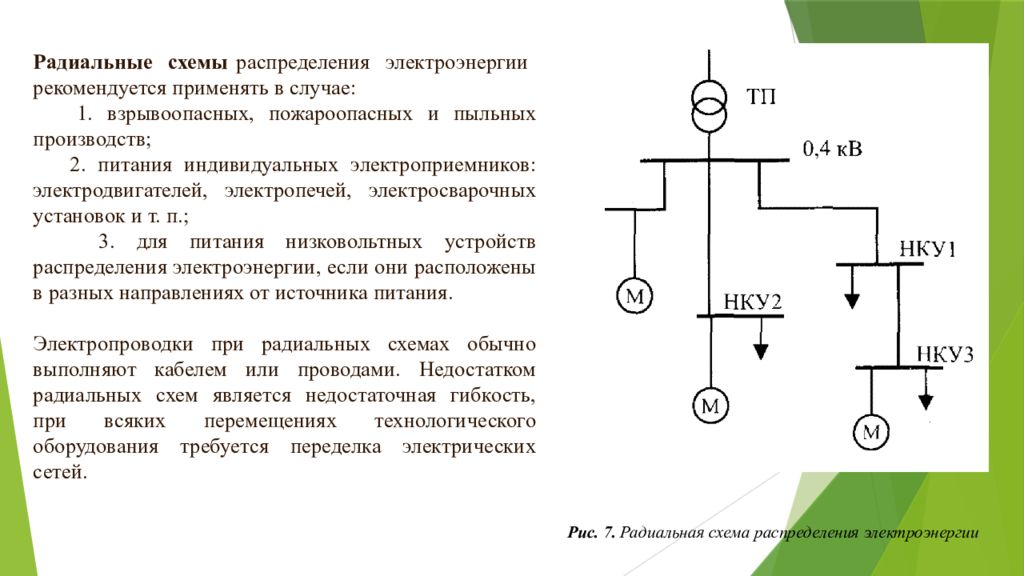

Радиальные схемы распределения электроэнергии рекомендуется применять в случае: 1. взрывоопасных, пожароопасных и пыльных производств; 2. питания индивидуальных электроприемников: электродвигателей, электропечей, электросварочных установок и т. п.; 3. для питания низковольтных устройств распределения электроэнергии, если они расположены в разных направлениях от источника питания. Электропроводки при радиальных схемах обычно выполняют кабелем или проводами. Недостатком радиальных схем является недостаточная гибкость, при всяких перемещениях технологического оборудования требуется переделка электрических сетей. Рис. 7. Радиальная схема распределения электроэнергии

Изображение слайда

Слайд 13

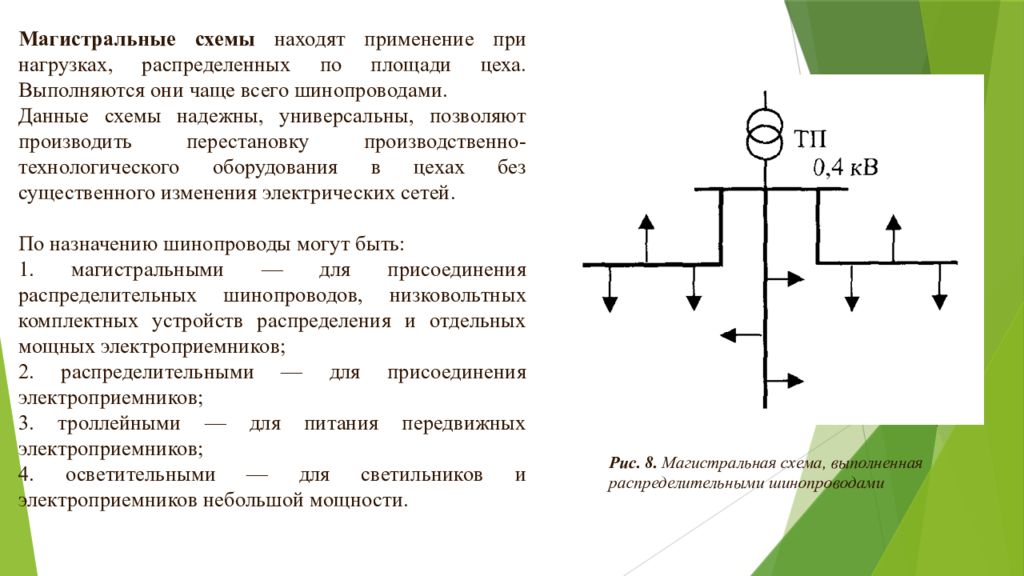

Магистральные схемы находят применение при нагрузках, распределенных по площади цеха. Выполняются они чаще всего шинопроводами. Данные схемы надежны, универсальны, позволяют производить перестановку производственно-технологического оборудования в цехах без существенного изменения электрических сетей. По назначению шинопроводы могут быть: 1. магистральными — для присоединения распределительных шинопроводов, низковольтных комплектных устройств распределения и отдельных мощных электроприемников; 2. распределительными — для присоединения электроприемников; 3. троллейными — для питания передвижных электроприемников; 4. осветительными — для светильников и электроприемников небольшой мощности. Рис. 8. Магистральная схема, выполненная распределительными шинопроводами

Изображение слайда

Слайд 14

Широкое применение получила схема блока «трансформатор—магистраль», выполненная с помощью комплектных магистральных или распределительных шинопроводов. Рис. 9. Схема блока «трансформатор-магистраль»

Изображение слайда

Последний слайд презентации: Схемы построения осветительных и силовых сетей Выполнил: студент группы А-41

Спасибо за внимание!
