СНиП, ГОСТ СП, Регламенты Система нормативных документов СНиП 10-01-94

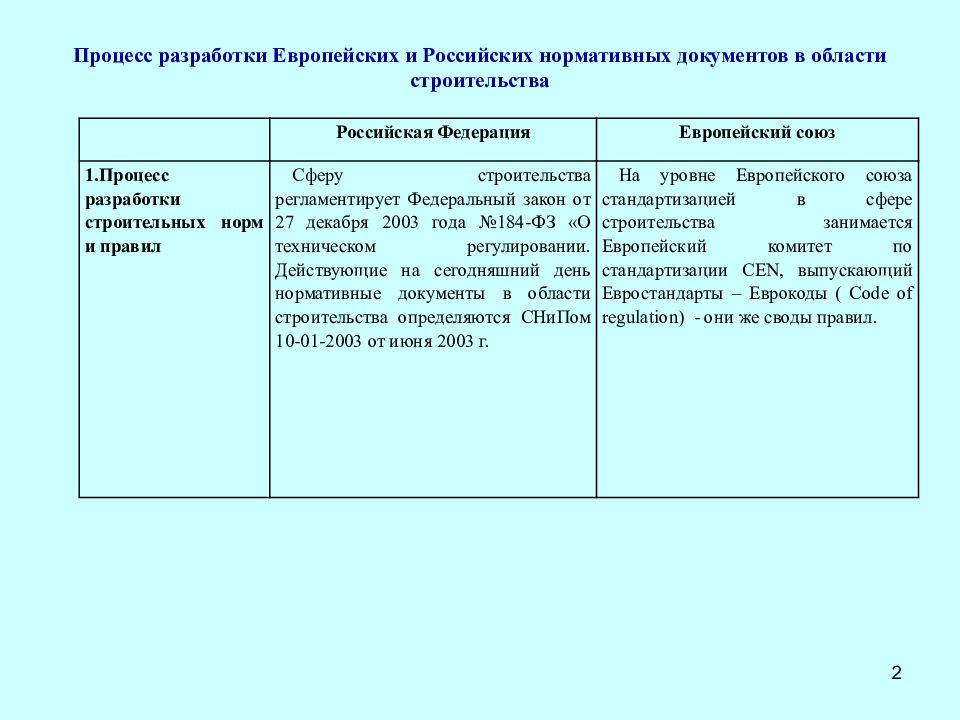

Российская Федерация Европейский союз 1.Процесс разработки строительных норм и правил Сферу строительства регламентирует Федеральный закон от 27 декабря 2003 года №184-ФЗ «О техническом регулировании. Действующие на сегодняшний день нормативные документы в области строительства определяются СНиПом 10-01-2003 от июня 2003 г. На уровне Европейского союза стандартизацией в сфере строительства занимается Европейский комитет по стандартизации CEN, выпускающий Евростандарты – Еврокоды ( Code of regulation ) - они же своды правил. 2

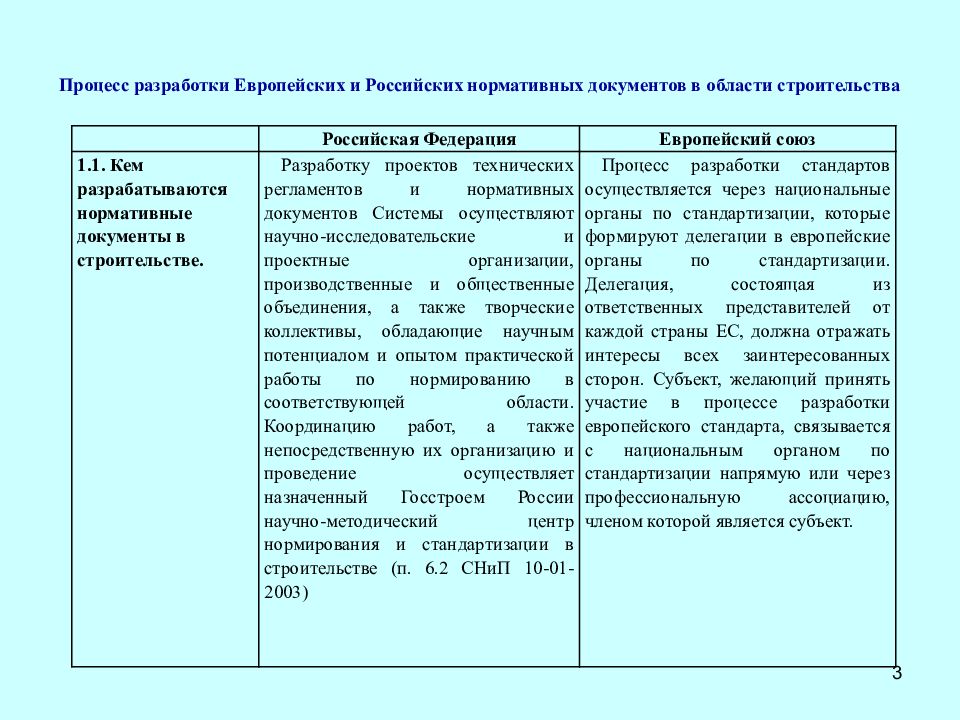

Российская Федерация Европейский союз 1.1. Кем разрабатываются нормативные документы в строительстве. Разработку проектов технических регламентов и нормативных документов Системы осуществляют научно-исследовательские и проектные организации, производственные и общественные объединения, а также творческие коллективы, обладающие научным потенциалом и опытом практической работы по нормированию в соответствующей области. Координацию работ, а также непосредственную их организацию и проведение осуществляет назначенный Госстроем России научно-методический центр нормирования и стандартизации в строительстве (п. 6.2 СНиП 10-01-2003) Процесс разработки стандартов осуществляется через национальные органы по стандартизации, которые формируют делегации в европейские органы по стандартизации. Делегация, состоящая из ответственных представителей от каждой страны ЕС, должна отражать интересы всех заинтересованных сторон. Субъект, желающий принять участие в процессе разработки европейского стандарта, связывается с национальным органом по стандартизации напрямую или через профессиональную ассоциацию, членом которой является субъект. 3

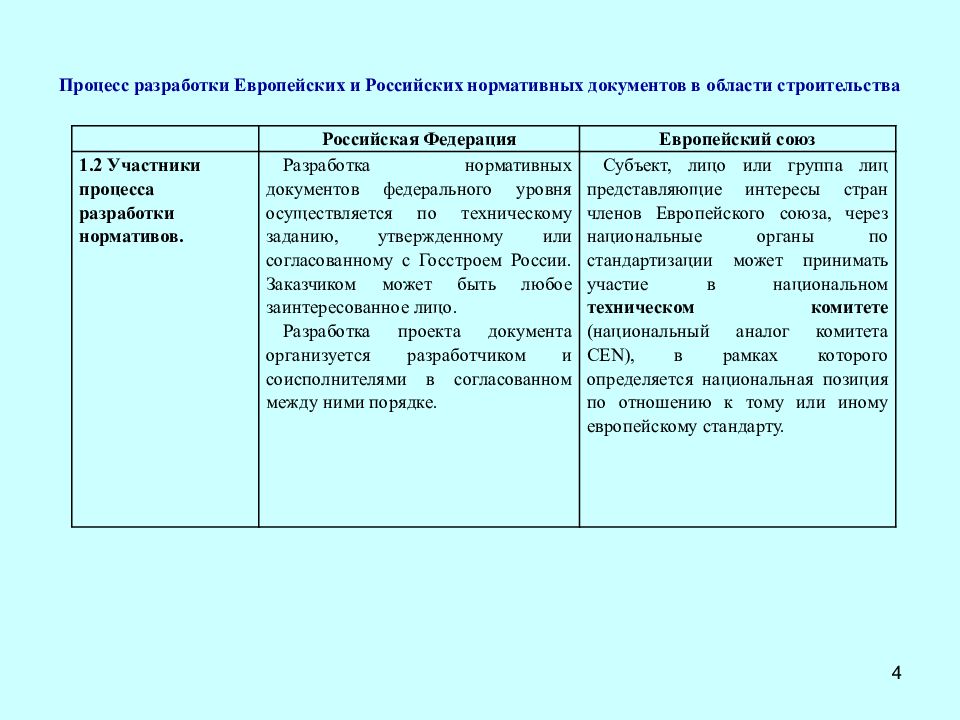

Российская Федерация Европейский союз 1.2 Участники процесса разработки нормативов. Разработка нормативных документов федерального уровня осуществляется по техническому заданию, утвержденному или согласованному с Госстроем России. Заказчиком может быть любое заинтересованное лицо. Разработка проекта документа организуется разработчиком и соисполнителями в согласованном между ними порядке. Субъект, лицо или группа лиц представляющие интересы стран членов Европейского союза, через национальные органы по стандартизации может принимать участие в национальном техническом комитете (национальный аналог комитета СЕ N ), в рамках которого определяется национальная позиция по отношению к тому или иному европейскому стандарту. 4

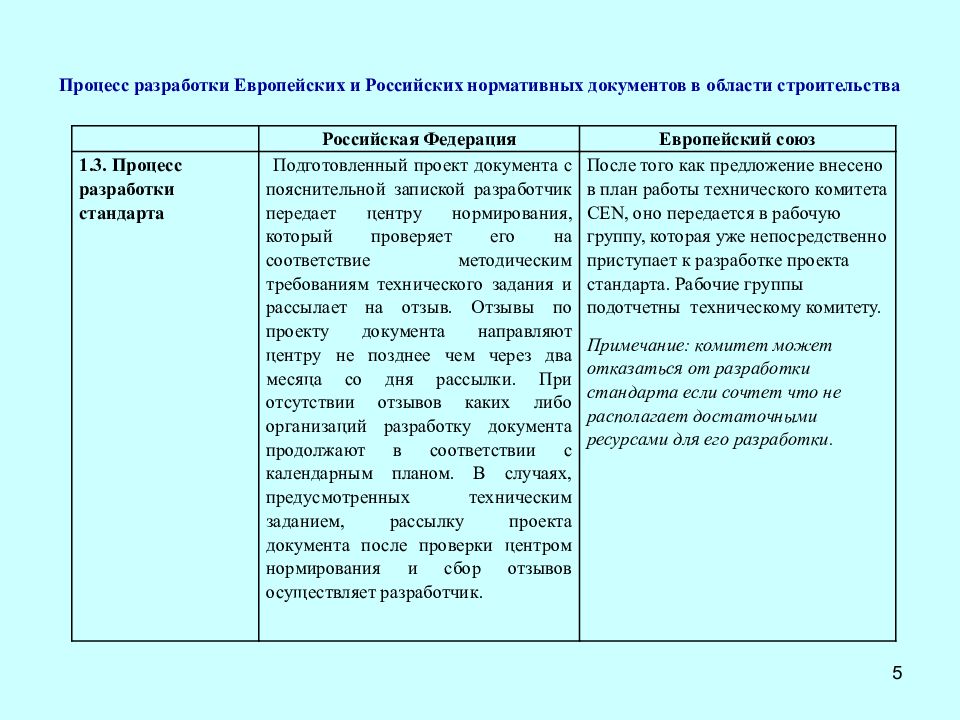

Российская Федерация Европейский союз 1.3. Процесс разработки стандарта Подготовленный проект документа с пояснительной запиской разработчик передает центру нормирования, который проверяет его на соответствие методическим требованиям технического задания и рассылает на отзыв. Отзывы по проекту документа направляют центру не позднее чем через два месяца со дня рассылки. При отсутствии отзывов каких либо организаций разработку документа продолжают в соответствии с календарным планом. В случаях, предусмотренных техническим заданием, рассылку проекта документа после проверки центром нормирования и сбор отзывов осуществляет разработчик. После того как предложение внесено в план работы технического комитета CEN, оно передается в рабочую группу, которая уже непосредственно приступает к разработке проекта стандарта. Рабочие группы подотчетны техническому комитету. Примечание: комитет может отказаться от разработки стандарта если сочтет что не располагает достаточными ресурсами для его разработки. 5

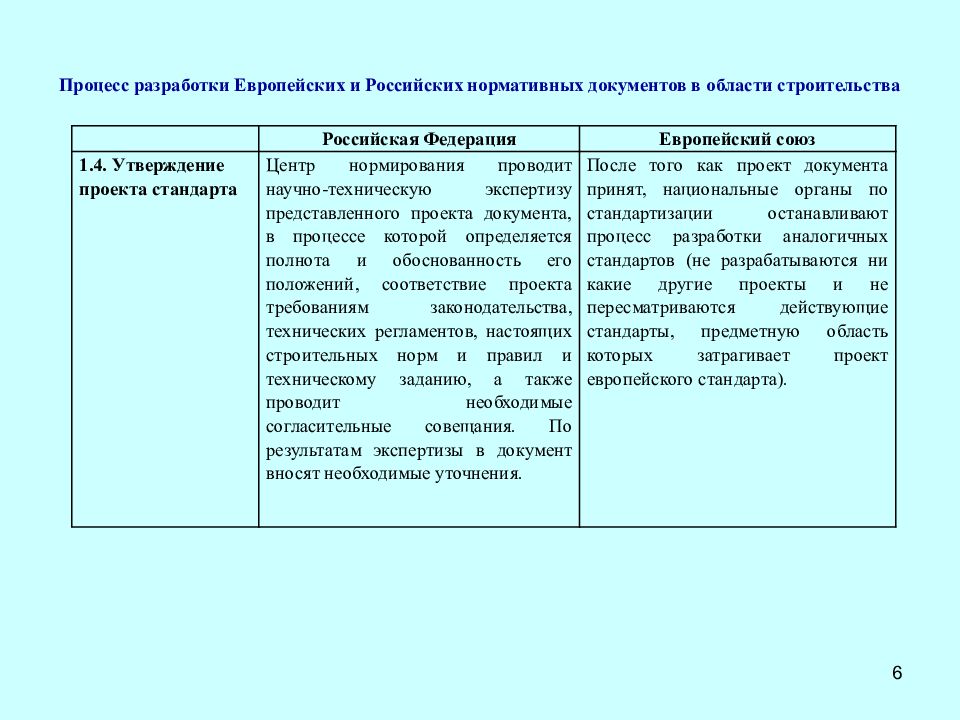

Российская Федерация Европейский союз 1.4. Утверждение проекта стандарта Центр нормирования проводит научно-техническую экспертизу представленного проекта документа, в процессе которой определяется полнота и обоснованность его положений, соответствие проекта требованиям законодательства, технических регламентов, настоящих строительных норм и правил и техническому заданию, а также проводит необходимые согласительные совещания. По результатам экспертизы в документ вносят необходимые уточнения. После того как проект документа принят, национальные органы по стандартизации останавливают процесс разработки аналогичных стандартов (не разрабатываются ни какие другие проекты и не пересматриваются действующие стандарты, предметную область которых затрагивает проект европейского стандарта). 6

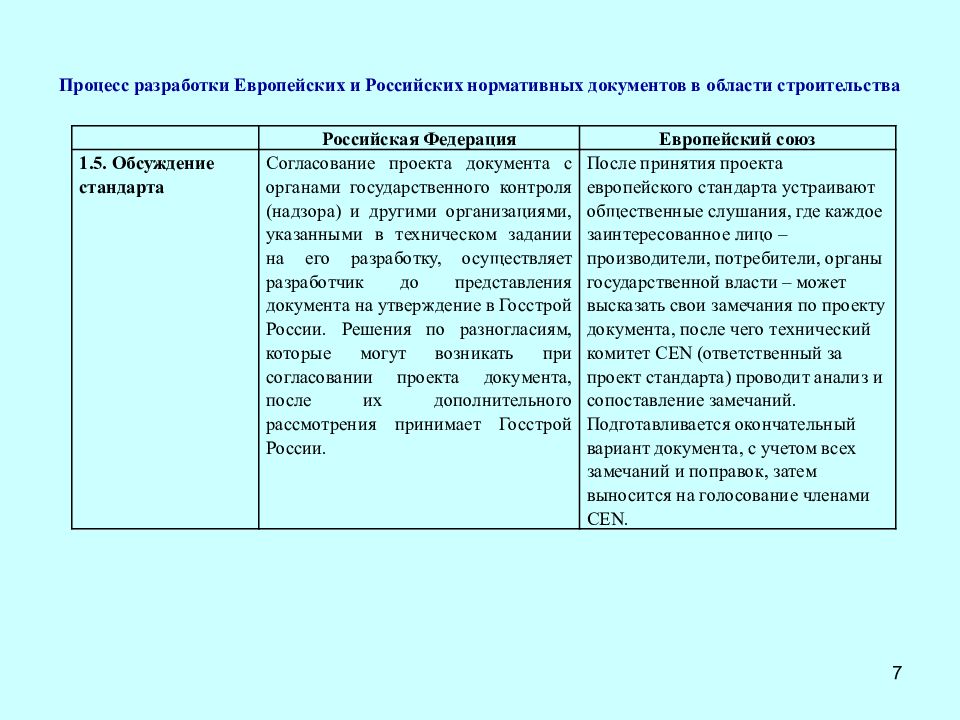

Российская Федерация Европейский союз 1.5. Обсуждение стандарта Согласование проекта документа с органами государственного контроля (надзора) и другими организациями, указанными в техническом задании на его разработку, осуществляет разработчик до представления документа на утверждение в Госстрой России. Решения по разногласиям, которые могут возникать при согласовании проекта документа, после их дополнительного рассмотрения принимает Госстрой России. После принятия проекта европейского стандарта устраивают общественные слушания, где каждое заинтересованное лицо – производители, потребители, органы государственной власти – может высказать свои замечания по проекту документа, после чего технический комитет CEN (ответственный за проект стандарта) проводит анализ и сопоставление замечаний. Подготавливается окончательный вариант документа, с учетом всех замечаний и поправок, затем выносится на голосование членами CEN. 7

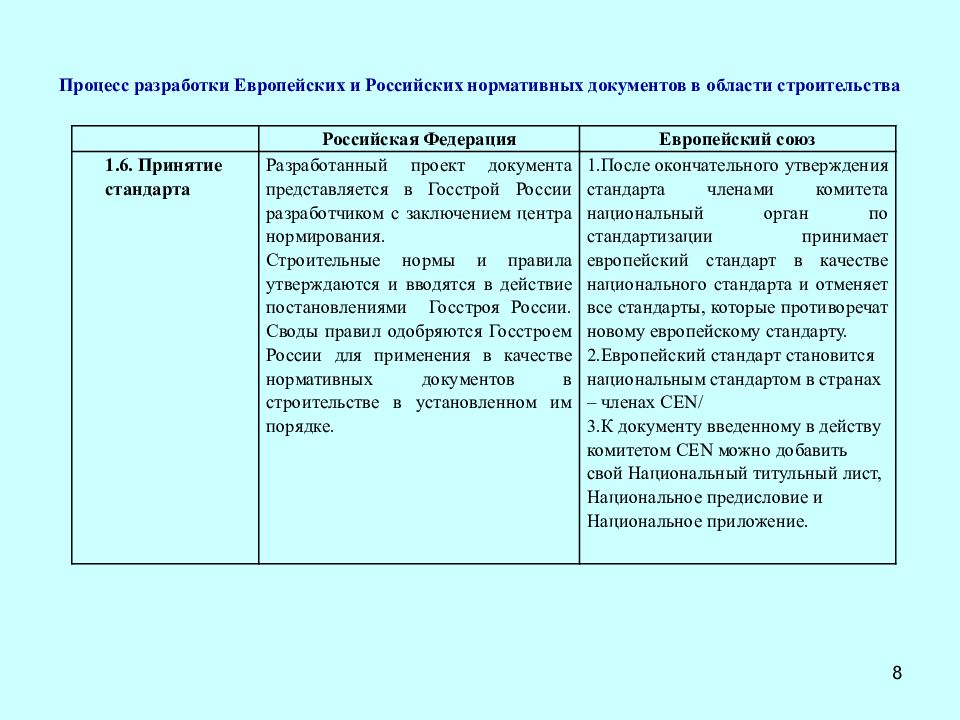

Российская Федерация Европейский союз 1.6. Принятие стандарта Разработанный проект документа представляется в Госстрой России разработчиком с заключением центра нормирования. Строительные нормы и правила утверждаются и вводятся в действие постановлениями Госстроя России. Своды правил одобряются Госстроем России для применения в качестве нормативных документов в строительстве в установленном им порядке. 1.После окончательного утверждения стандарта членами комитета национальный орган по стандартизации принимает европейский стандарт в качестве национального стандарта и отменяет все стандарты, которые противоречат новому европейскому стандарту. 2.Европейский стандарт становится национальным стандартом в странах – членах CEN / 3.К документу введенному в действу комитетом CEN можно добавить свой Национальный титульный лист, Национальное предисловие и Национальное приложение. 8

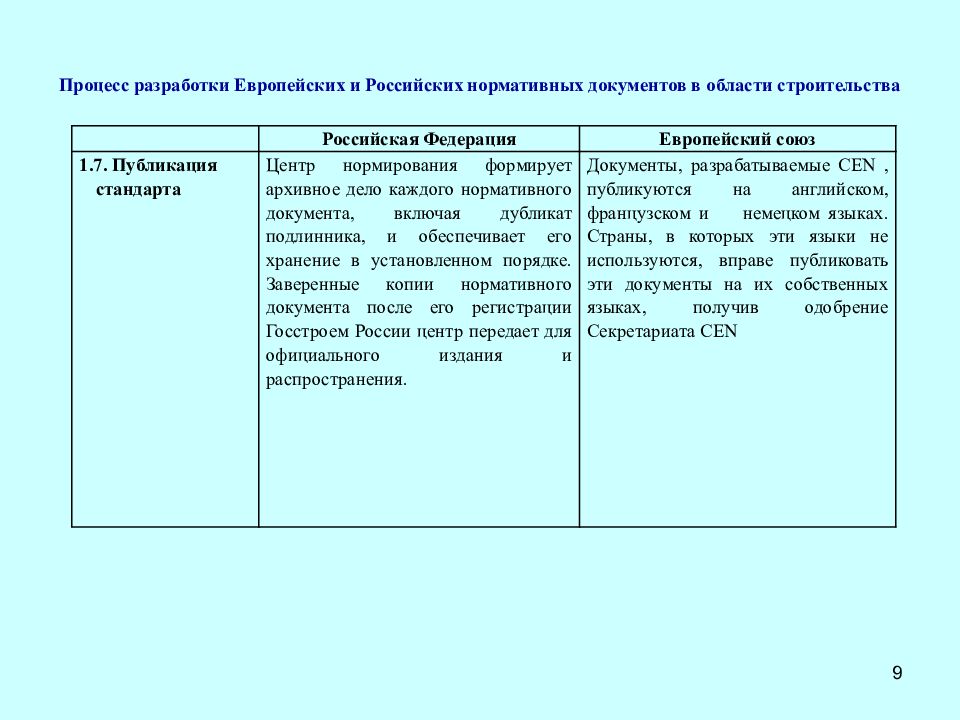

Российская Федерация Европейский союз 1.7. Публикация стандарта Центр нормирования формирует архивное дело каждого нормативного документа, включая дубликат подлинника, и обеспечивает его хранение в установленном порядке. Заверенные копии нормативного документа после его регистрации Госстроем России центр передает для официального издания и распространения. Документы, разрабатываемые CEN, публикуются на английском, французском и немецком языках. Страны, в которых эти языки не используются, вправе публиковать эти документы на их собственных языках, получив одобрение Секретариата CEN 9

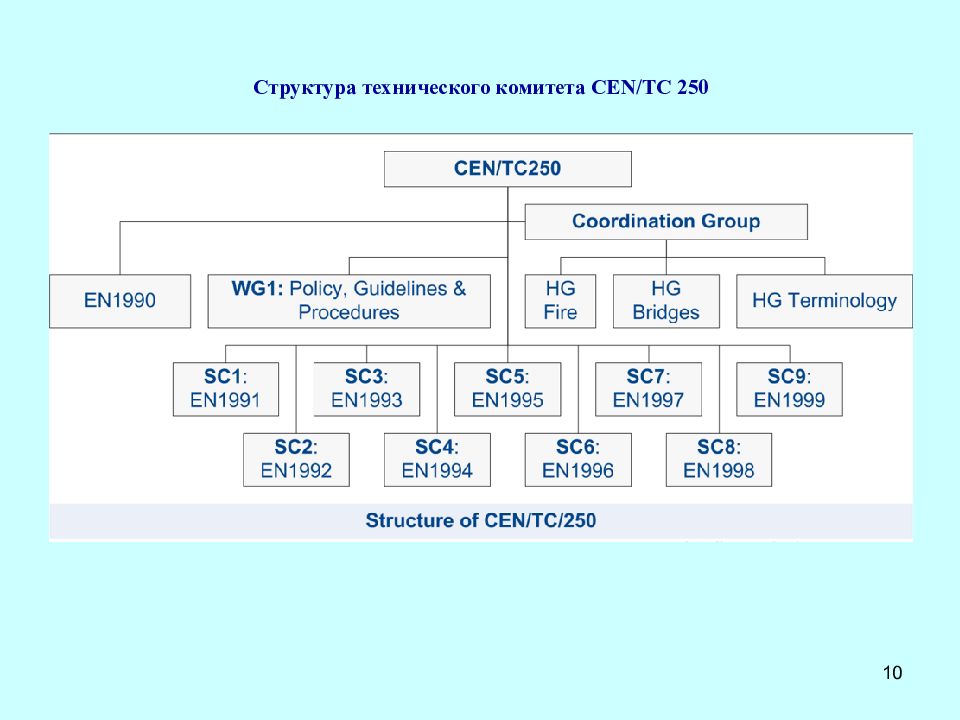

10

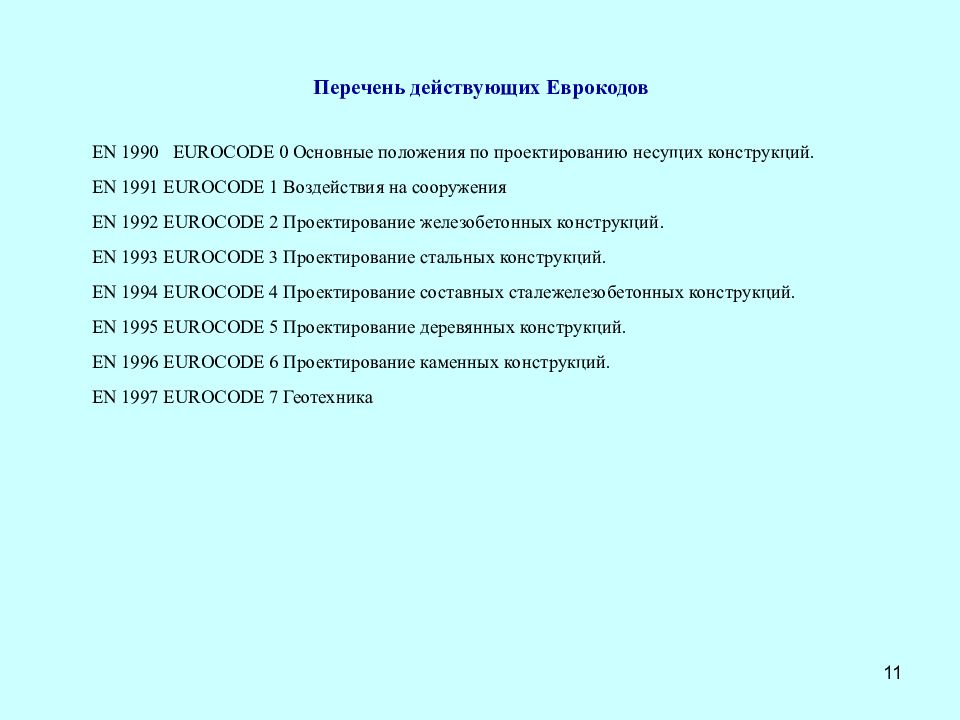

11 EN 1990 EUROCODE 0 Основные положения по проектированию несущих конструкций. EN 1991 EUROCODE 1 Воздействия на сооружения EN 1992 EUROCODE 2 Проектирование железобетонных конструкций. EN 1993 EUROCODE 3 Проектирование стальных конструкций. EN 1994 EUROCODE 4 Проектирование составных сталежелезобетонных конструкций. EN 1995 EUROCODE 5 Проектирование деревянных конструкций. EN 1996 EUROCODE 6 Проектирование каменных конструкций. EN 1997 EUROCODE 7 Геотехника

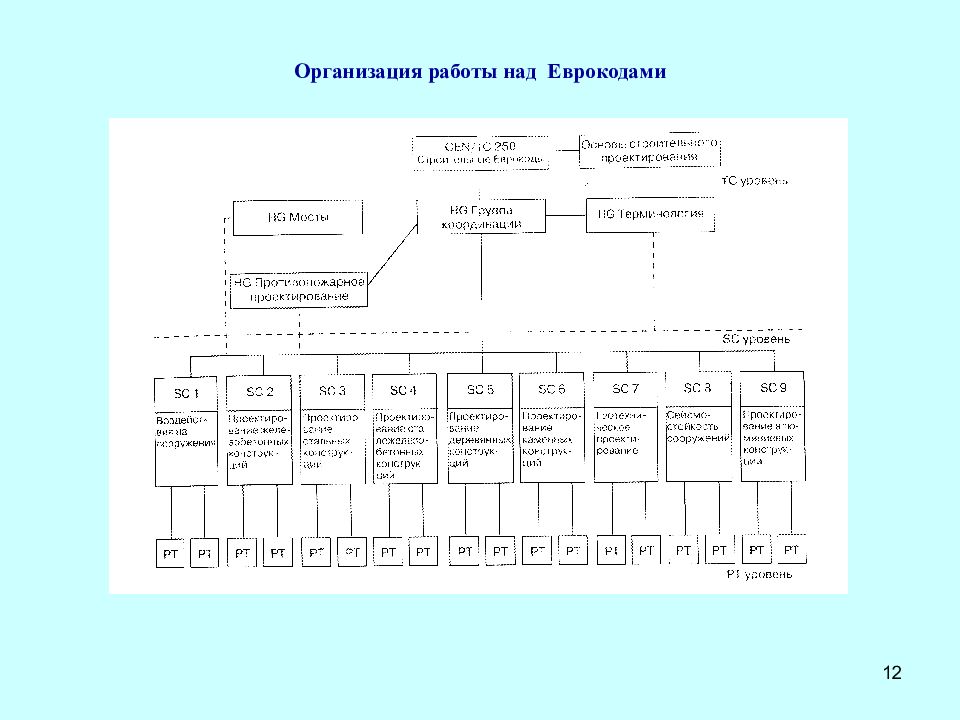

12

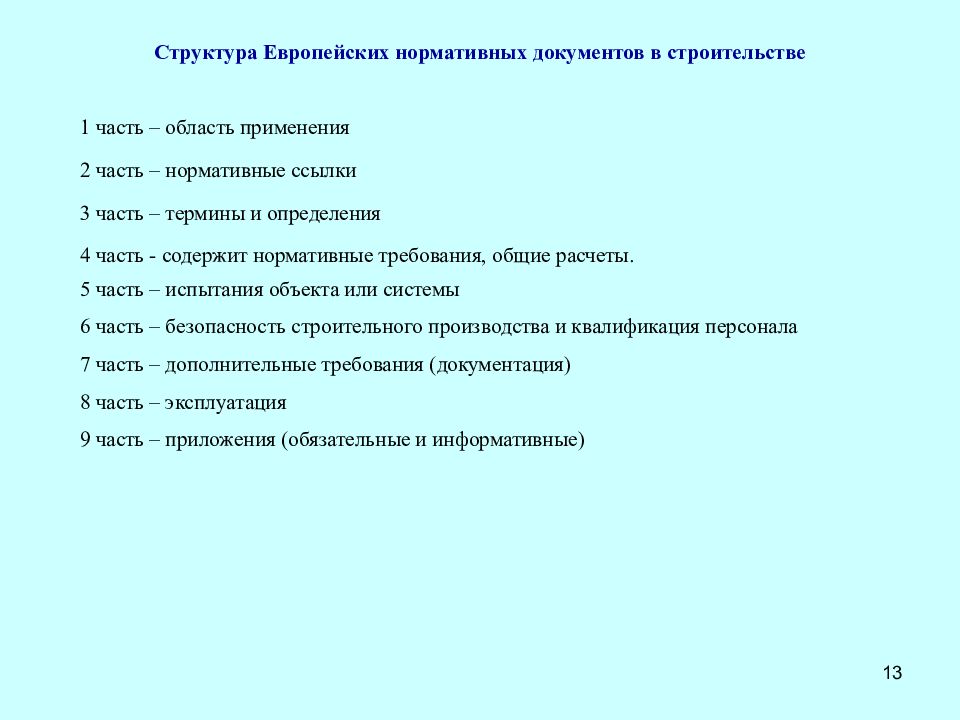

13 1 часть – область применения 2 часть – нормативные ссылки 3 часть – термины и определения 4 часть - содержит нормативные требования, общие расчеты. 5 часть – испытания объекта или системы 6 часть – безопасность строительного производства и квалификация персонала 7 часть – дополнительные требования (документация) 8 часть – эксплуатация 9 часть – приложения (обязательные и информативные)

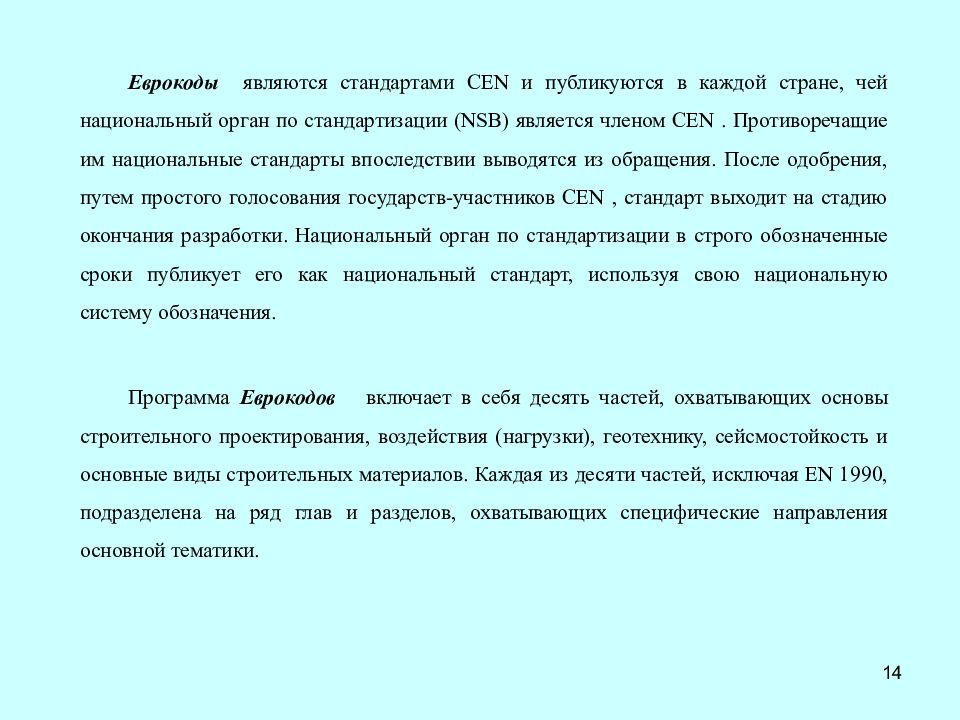

Еврокоды являются стандартами CEN и публикуются в каждой стране, чей национальный орган по стандартизации (NSB) является членом CEN. Противоречащие им национальные стандарты впоследствии выводятся из обращения. После одобрения, путем простого голосования государств-участников CEN, стандарт выходит на стадию окончания разработки. Национальный орган по стандартизации в строго обозначенные сроки публикует его как национальный стандарт, используя свою национальную систему обозначения. Программа Еврокодов включает в себя десять частей, охватывающих основы строительного проектирования, воздействия (нагрузки), геотехнику, сейсмостойкость и основные виды строительных материалов. Каждая из десяти частей, исключая EN 1990, подразделена на ряд глав и разделов, охватывающих специфические направления основной тематики. 14

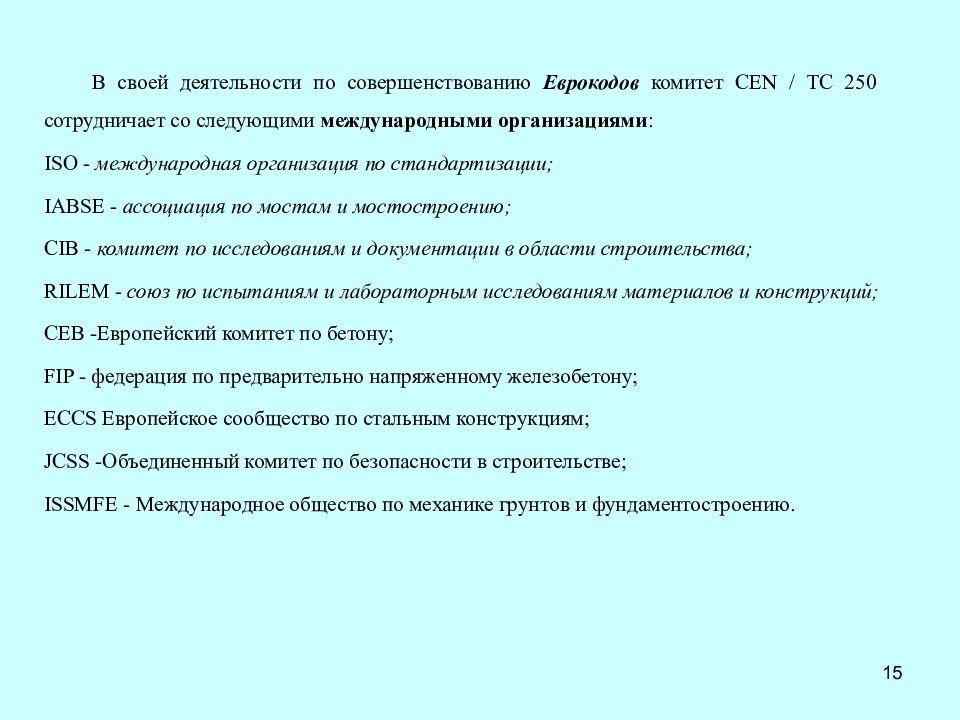

В своей деятельности по совершенствованию Еврокодов комитет CEN / TC 250 сотрудничает со следующими международными организациями : ISO - международная организация по стандартизации; IABSE - ассоциация по мостам и мостостроению; CIB - комитет по исследованиям и документации в области строительства; RILEM - союз по испытаниям и лабораторным исследованиям материалов и конструкций; СЕВ -Европейский комитет по бетону; FIP - федерация по предварительно напряженному железобетону; ECCS Европейское сообщество по стальным конструкциям; JCSS -Объединенный комитет по безопасности в строительстве; ISSMFE - Международное общество по механике грунтов и фундаментостроению. 15

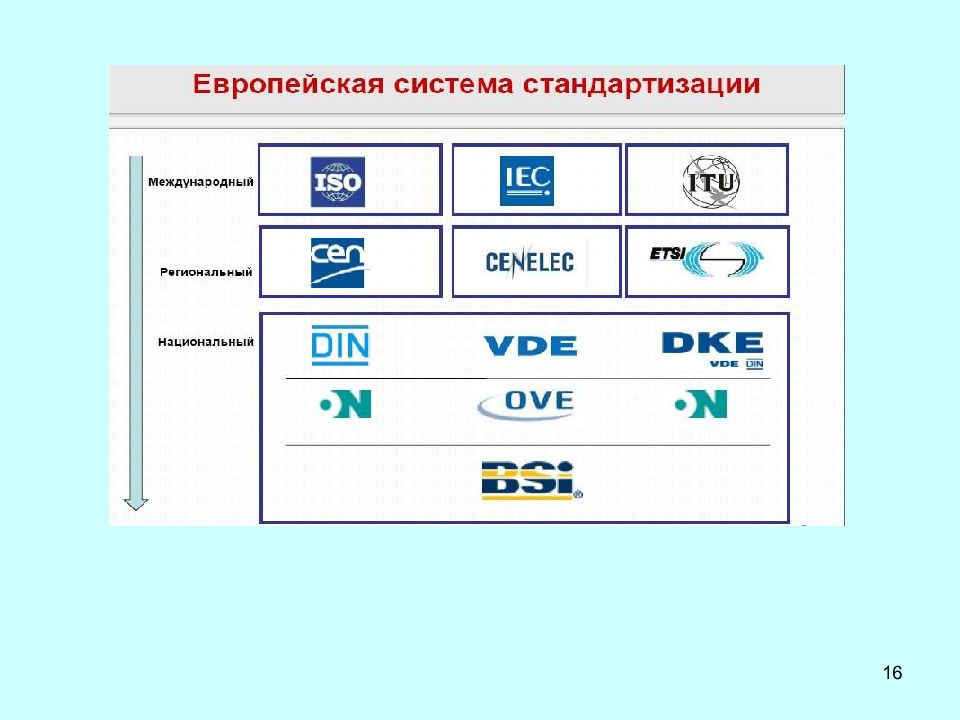

16
К наружному водопровод у относят все сооружения для забора, очистки и распределения воды водопроводной сетью до вводов в здание. Внутренний водопровод представляет собой совокупность устройств, обеспечивающих получение воды из наружной сети и подачу ее к водоразборным приборам, расположенным в здании. 17

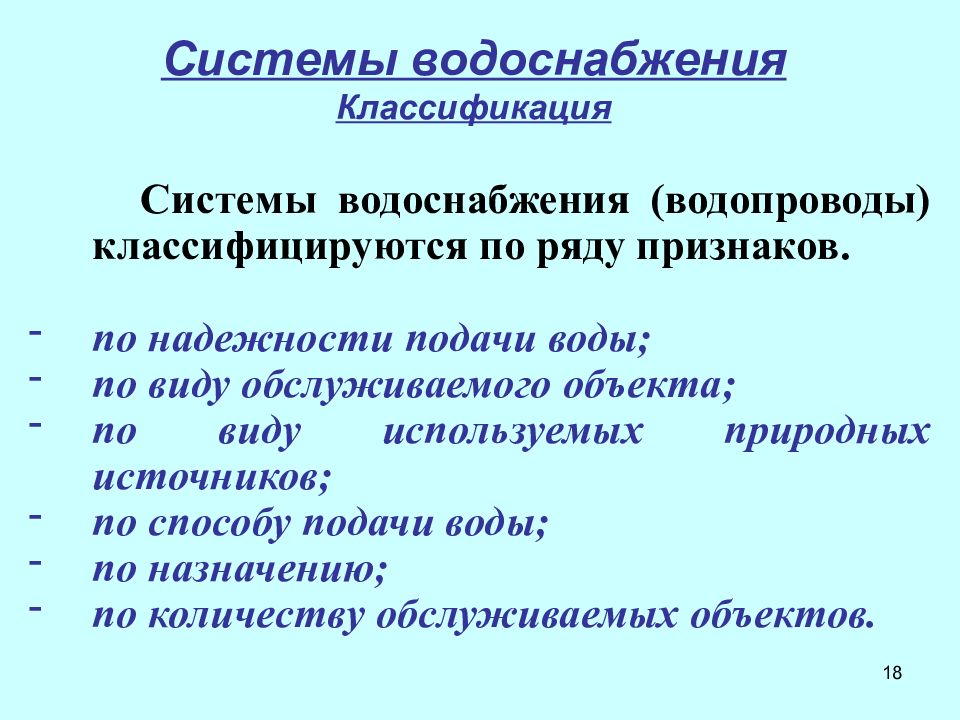

Системы водоснабжения (водопроводы) классифицируются по ряду признаков. по надежности подачи воды; по виду обслуживаемого объекта; по виду используемых природных источников; по способу подачи воды; по назначению; по количеству обслуживаемых объектов. 18

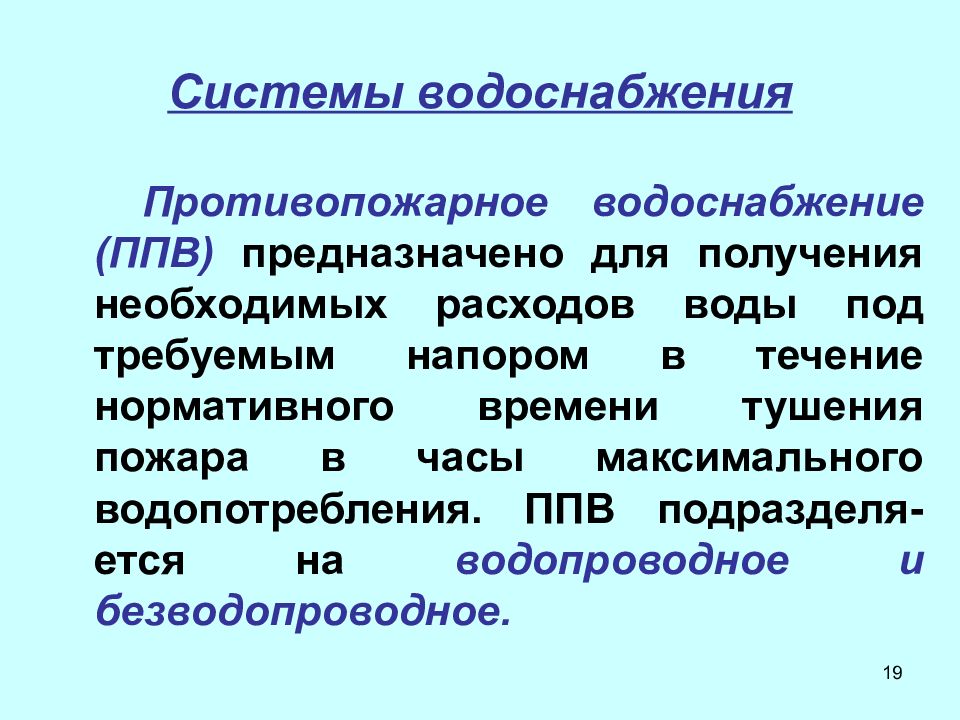

Противопожарное водоснабжение (ППВ) предназначено для получения необходимых расходов воды под требуемым напором в течение нормативного времени тушения пожара в часы максимального водопотребления. ППВ подразделя-ется на водопроводное и безводопроводное. 19

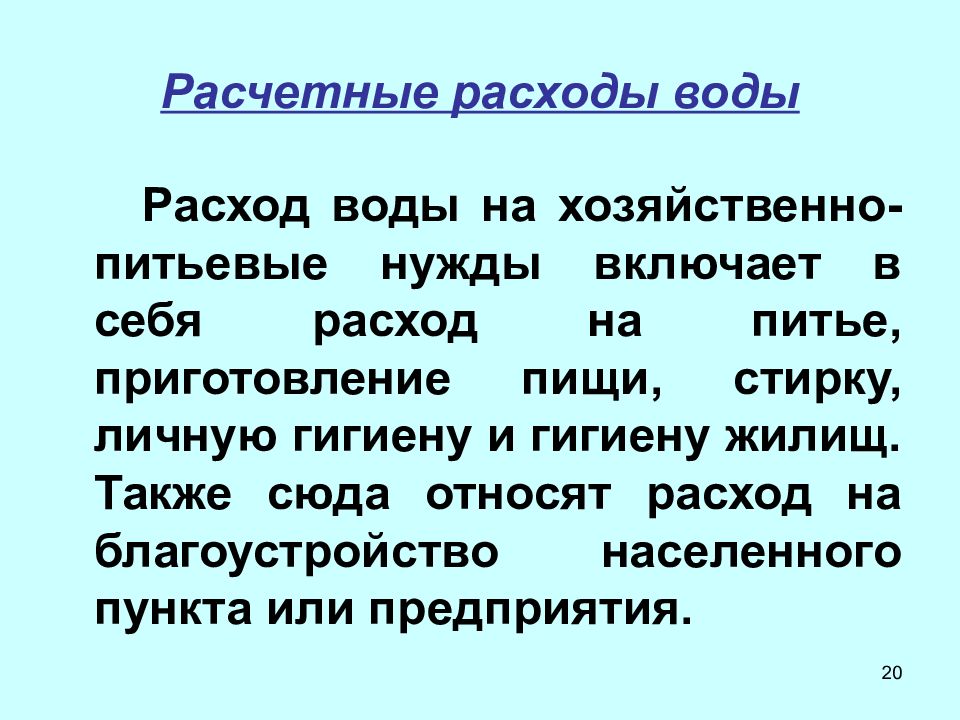

Расход воды на хозяйственно-питьевые нужды включает в себя расход на питье, приготовление пищи, стирку, личную гигиену и гигиену жилищ. Также сюда относят расход на благоустройство населенного пункта или предприятия. 20

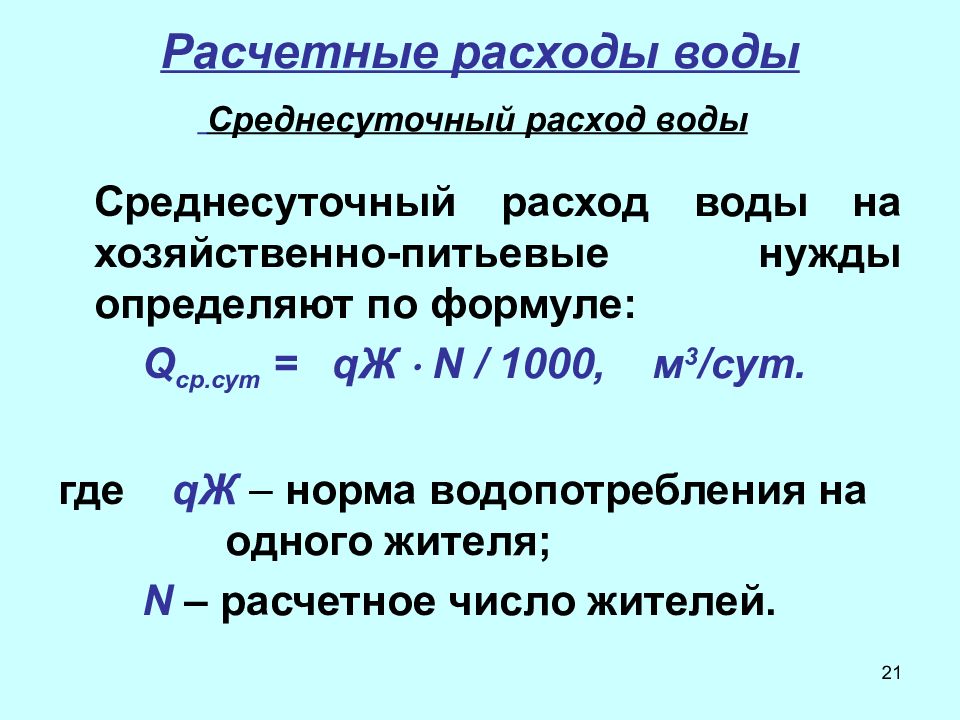

Среднесуточный расход воды на хозяйственно-питьевые нужды определяют по формуле: Q ср.сут = q Ж N / 1000, м 3 /сут. где q Ж – норма водопотребления на одного жителя; N – расчетное число жителей. 21

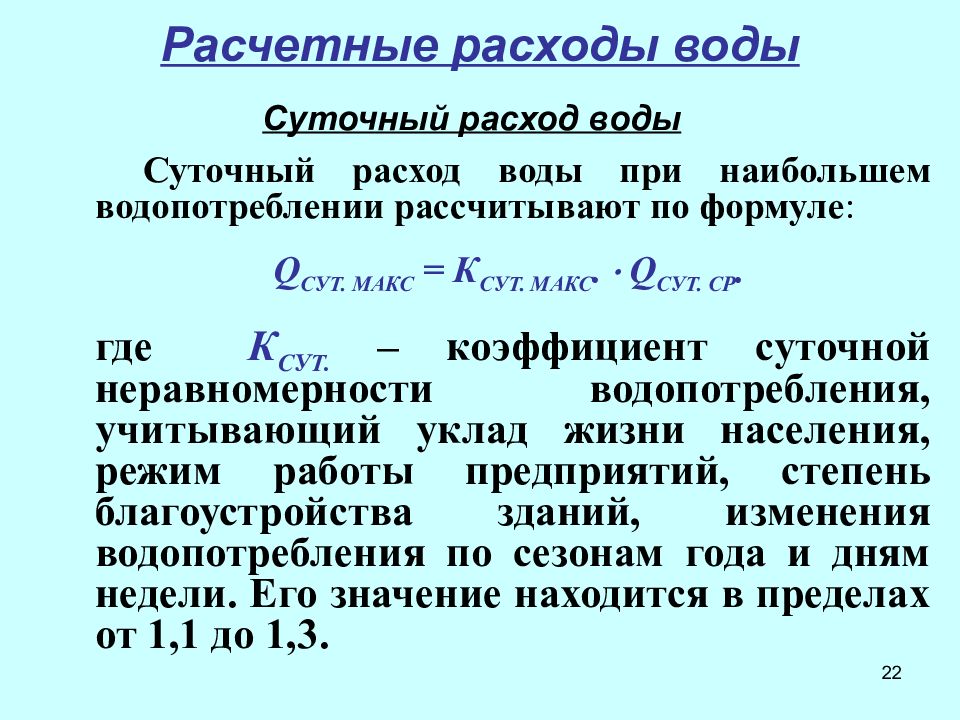

Суточный расход воды при наибольшем водопотреблении рассчитывают по формуле : Q СУТ. МАКС = К СУТ. МАКС. Q СУТ. СР. где К СУТ. – коэффициент суточной неравномерности водопотребления, учитывающий уклад жизни населения, режим работы предприятий, степень благоустройства зданий, изменения водопотребления по сезонам года и дням недели. Его значение находится в пределах от 1,1 до 1,3. 22

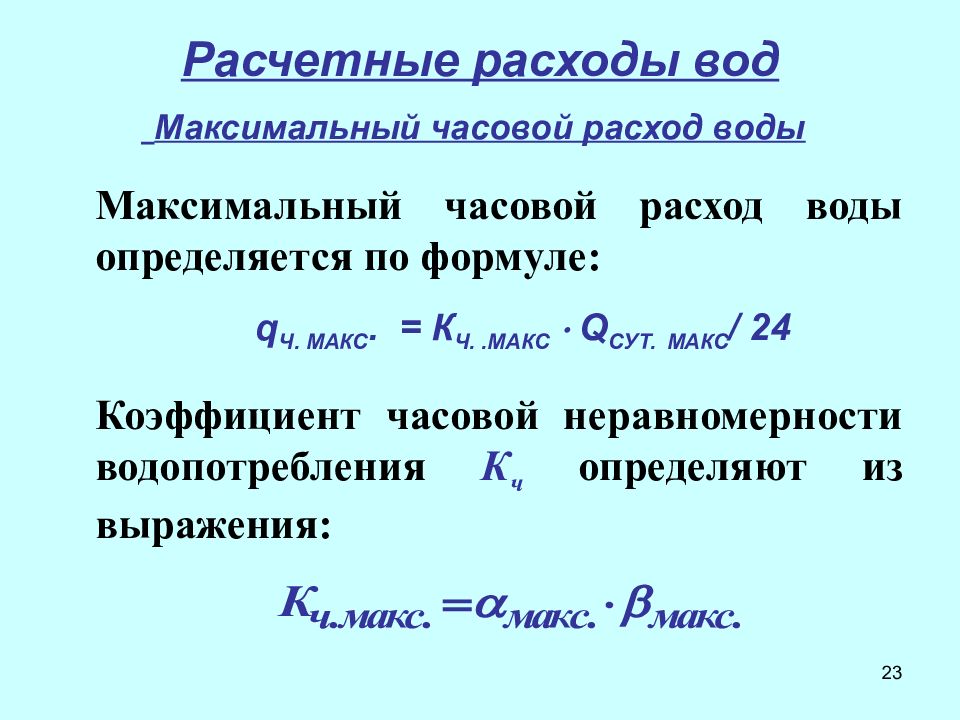

Максимальный часовой расход воды определяется по формуле: q Ч. МАКС. = К Ч..МАКС Q СУТ. МАКС / 24 Коэффициент часовой неравномерности водопотребления К ч определяют из выражения: 23

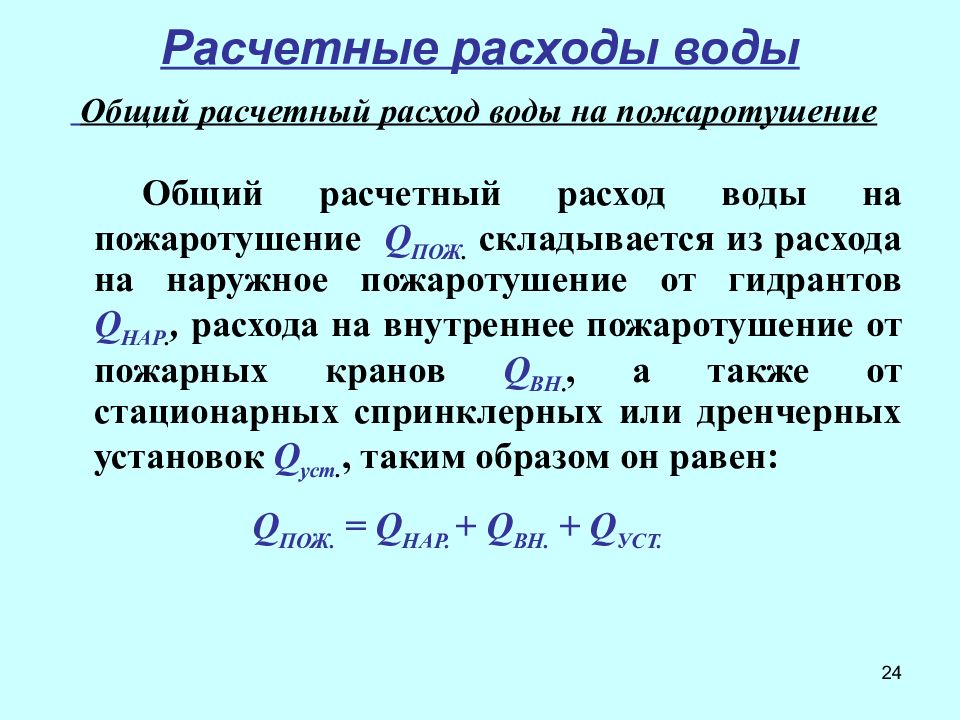

Общий расчетный расход воды на пожаротушение Q ПОЖ. складывается из расхода на наружное пожаротушение от гидрантов Q НАР., расхода на внутреннее пожаротушение от пожарных кранов Q ВН., а также от стационарных спринклерных или дренчерных установок Q уст., таким образом он равен: Q ПОЖ. = Q НАР. + Q ВН. + Q УСТ. 24

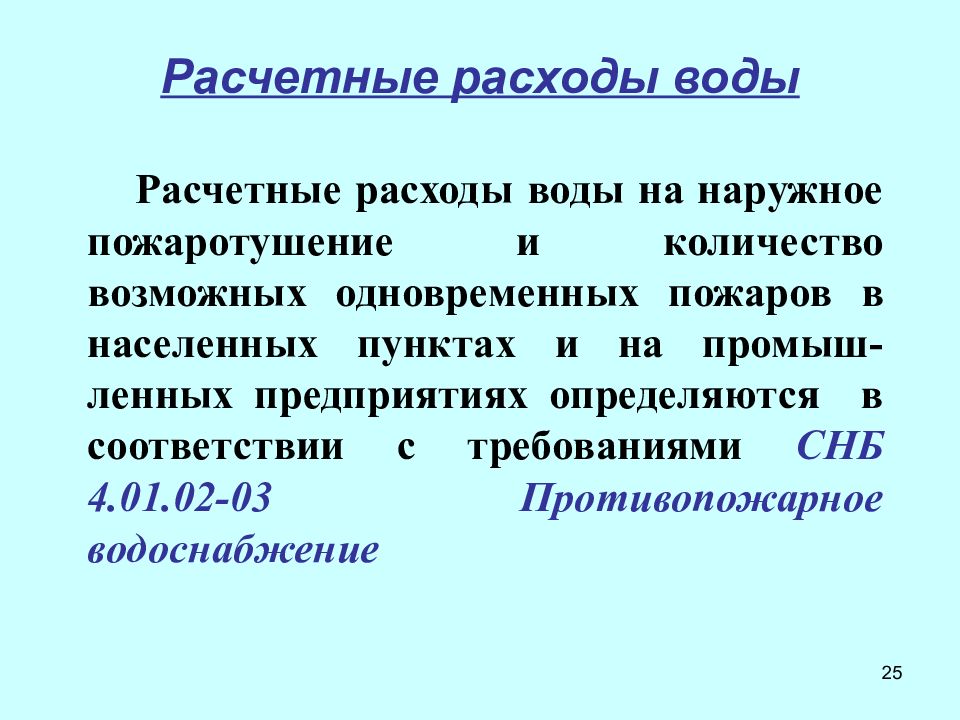

Расчетные расходы воды на наружное пожаротушение и количество возможных одновременных пожаров в населенных пунктах и на промыш-ленных предприятиях определяются в соответствии с требованиями СНБ 4.01.02-03 Противопожарное водоснабжение 25

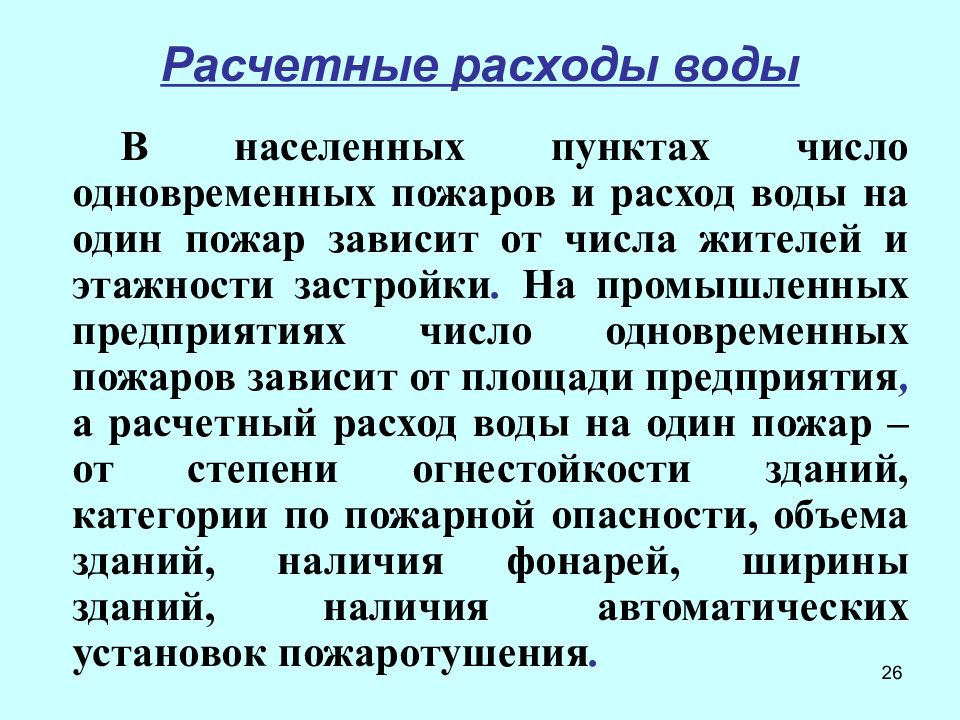

В населенных пунктах число одновременных пожаров и расход воды на один пожар зависит от числа жителей и этажности застройки. На промышленных предприятиях число одновременных пожаров зависит от площади предприятия, а расчетный расход воды на один пожар – от степени огнестойкости зданий, категории по пожарной опасности, объема зданий, наличия фонарей, ширины зданий, наличия автоматических установок пожаротушения. 26

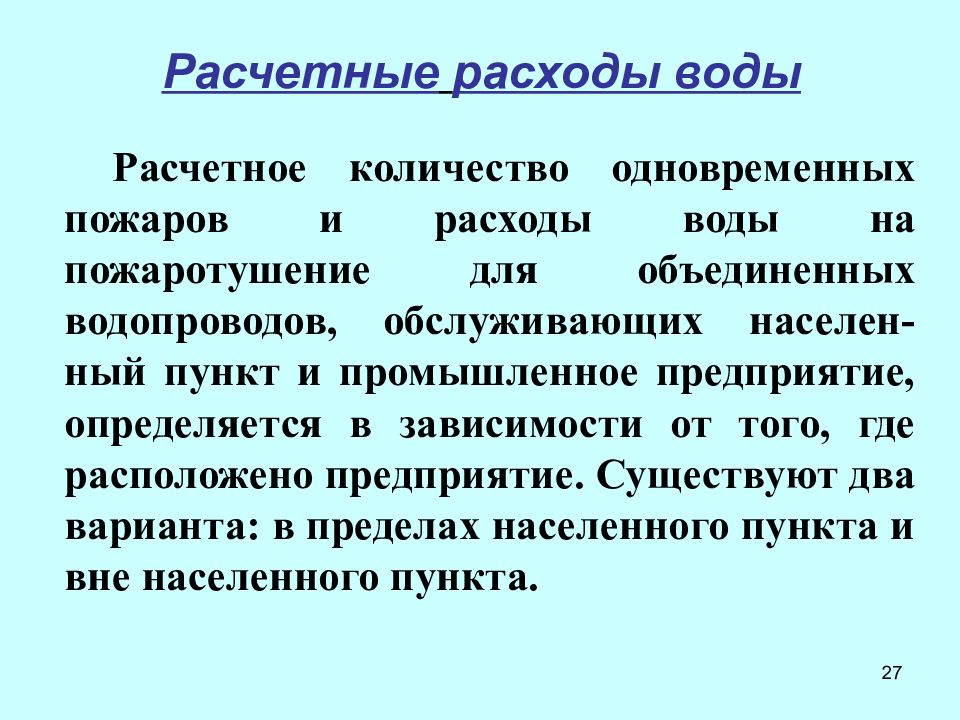

Расчетное количество одновременных пожаров и расходы воды на пожаротушение для объединенных водопроводов, обслуживающих населен-ный пункт и промышленное предприятие, определяется в зависимости от того, где расположено предприятие. Существуют два варианта: в пределах населенного пункта и вне населенного пункта. 27

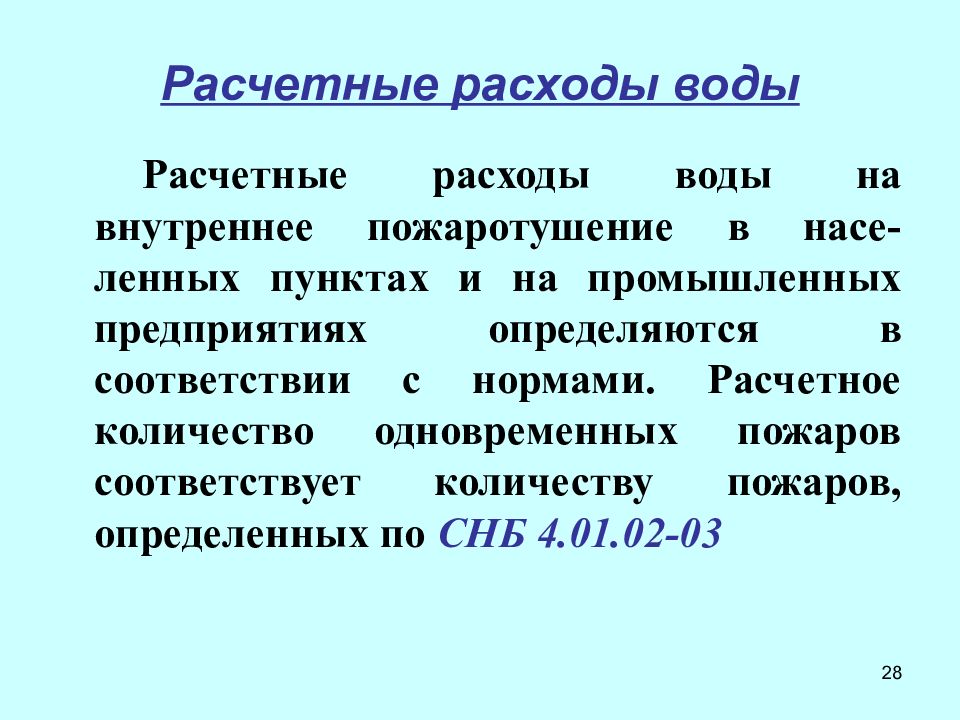

Расчетные расходы воды на внутреннее пожаротушение в насе-ленных пунктах и на промышленных предприятиях определяются в соответствии с нормами. Расчетное количество одновременных пожаров соответствует количеству пожаров, определенных по СНБ 4.01.02-03 28

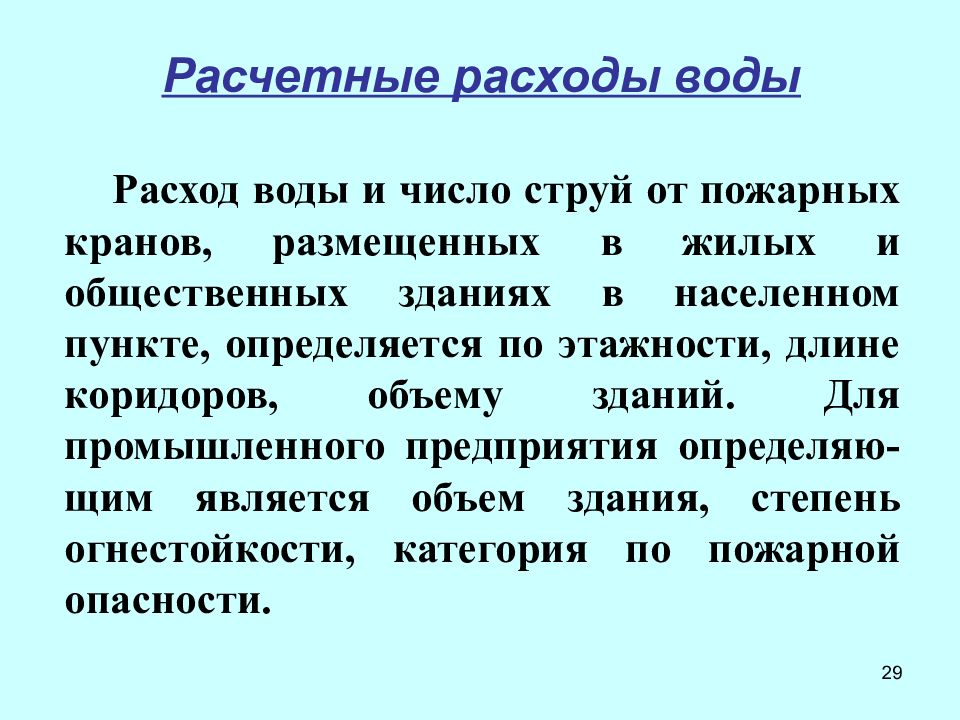

Расход воды и число струй от пожарных кранов, размещенных в жилых и общественных зданиях в населенном пункте, определяется по этажности, длине коридоров, объему зданий. Для промышленного предприятия определяю-щим является объем здания, степень огнестойкости, категория по пожарной опасности. 29

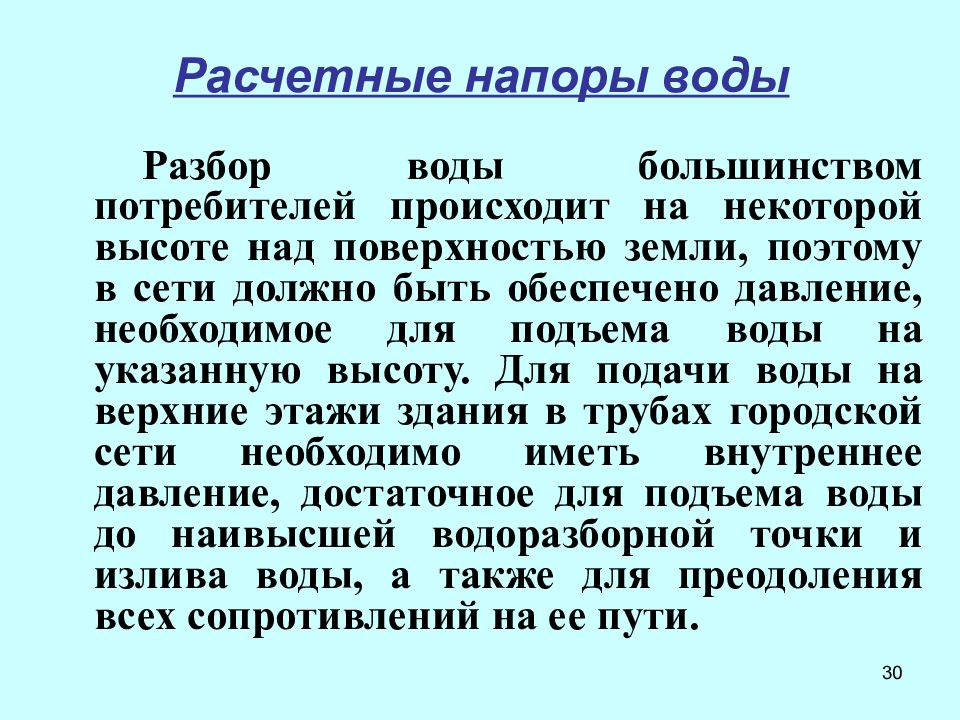

Разбор воды большинством потребителей происходит на некоторой высоте над поверхностью земли, поэтому в сети должно быть обеспечено давление, необходимое для подъема воды на указанную высоту. Для подачи воды на верхние этажи здания в трубах городской сети необходимо иметь внутреннее давление, достаточное для подъема воды до наивысшей водоразборной точки и излива воды, а также для преодоления всех сопротивлений на ее пути. 30

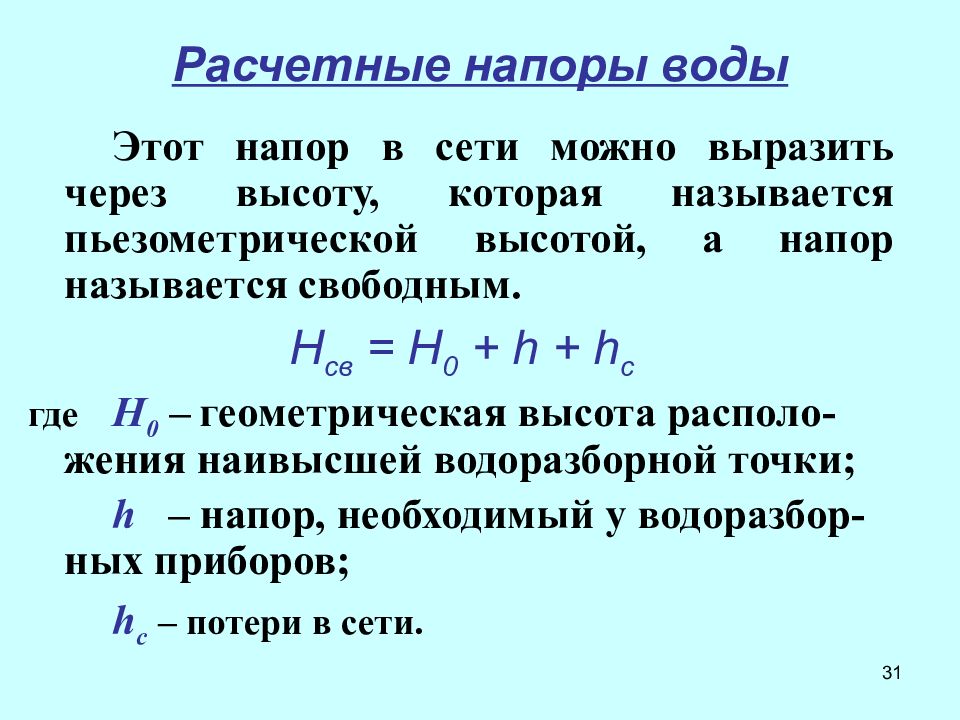

Этот напор в сети можно выразить через высоту, которая называется пьезометрической высотой, а напор называется свободным. Н св = Н 0 + h + h с где Н 0 – геометрическая высота располо-жения наивысшей водоразборной точки; h – напор, необходимый у водоразбор-ных приборов; h с – потери в сети. 31
Минимальный свободный напор в сети водопровода низкого давления на вводе в здание при одноэтажной застройке должен приниматься не менее 10 м. При большей этажности в часы максимального водопотребления на каждый этаж следует добавлять 4 м, в часы минимального водопотребления – 3 м. Нсв = 10 + 4 (3) ( n – 1) где n – число этажей. 32

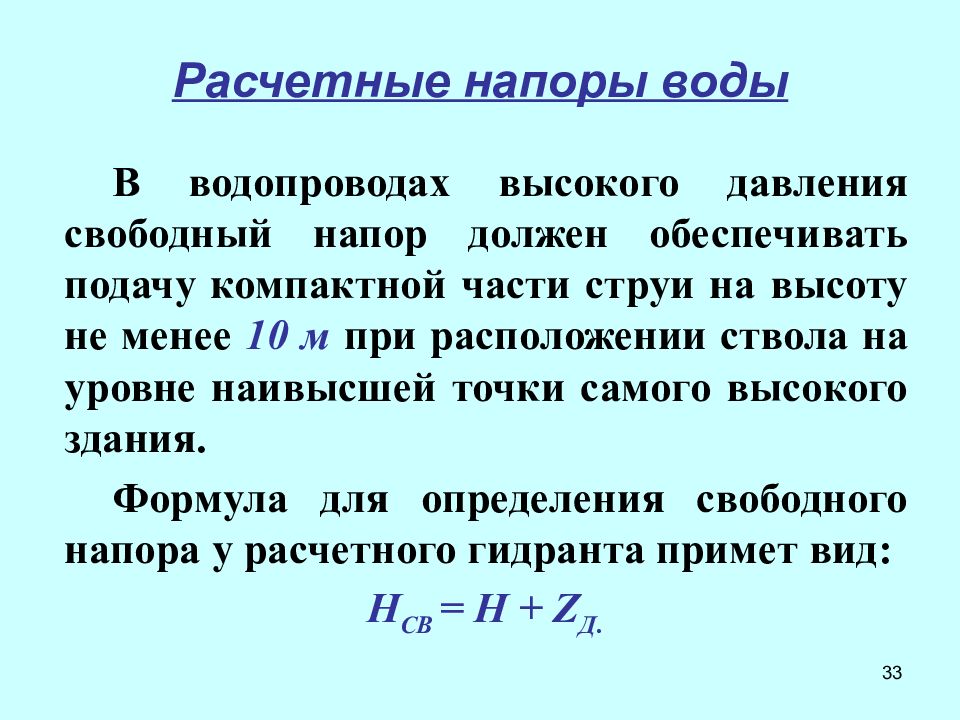

В водопроводах высокого давления свободный напор должен обеспечивать подачу компактной части струи на высоту не менее 10 м при расположении ствола на уровне наивысшей точки самого высокого здания. Формула для определения свободного напора у расчетного гидранта примет вид: Н СВ = Н + Z Д. 33

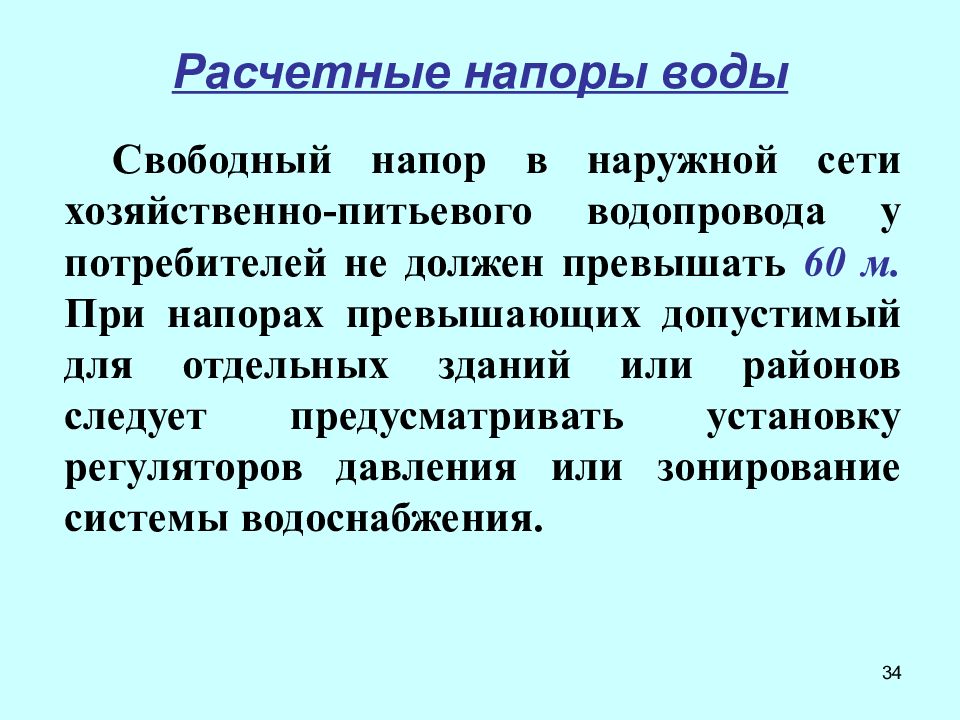

Свободный напор в наружной сети хозяйственно-питьевого водопровода у потребителей не должен превышать 60 м. При напорах превышающих допустимый для отдельных зданий или районов следует предусматривать установку регуляторов давления или зонирование системы водоснабжения. 34

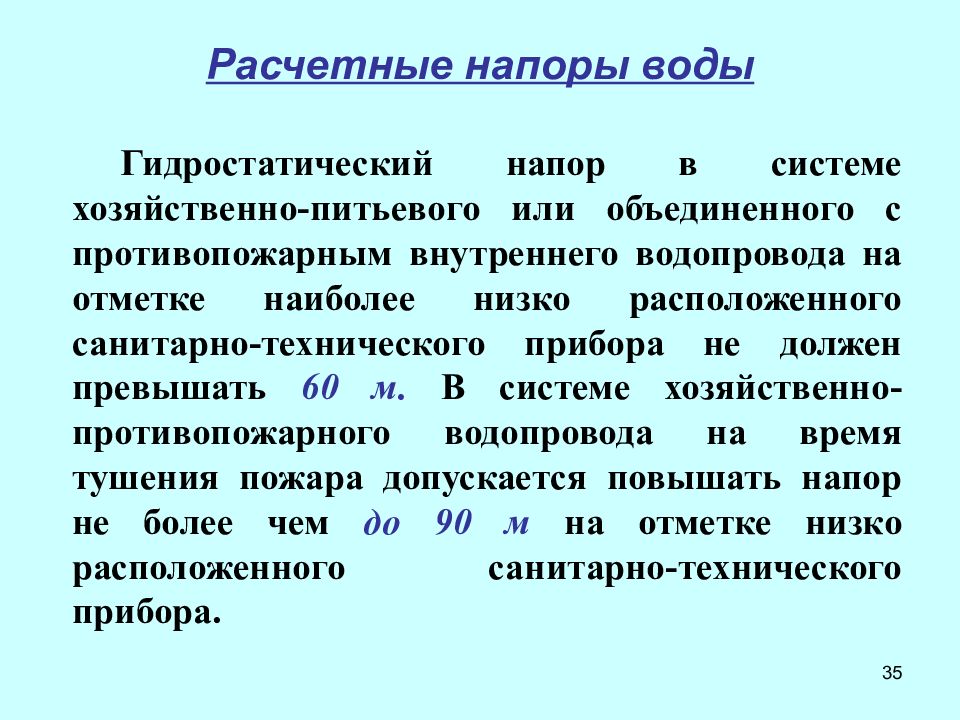

Гидростатический напор в системе хозяйственно-питьевого или объединенного с противопожарным внутреннего водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должен превышать 60 м. В системе хозяйственно-противопожарного водопровода на время тушения пожара допускается повышать напор не более чем до 90 м на отметке низко расположенного санитарно-технического прибора. 35
Гидростатический напор в системе раздельного противопожарного внутрен-него водопровода на отметке наиболее низко расположенного пожарного крана не должен превышать 90 м. Свободные напоры у внутренних пожарных кранов должны обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в любое время суток в самой высокой и удаленной части здания. 36
