Графы: определения и примеры Ориентированные графы Путь в орграфе Матрица смежности Иерархический список Алгоритм Дейкстры Программа “ ProGraph ” Описание работы программы Достоинства программы Список литературы

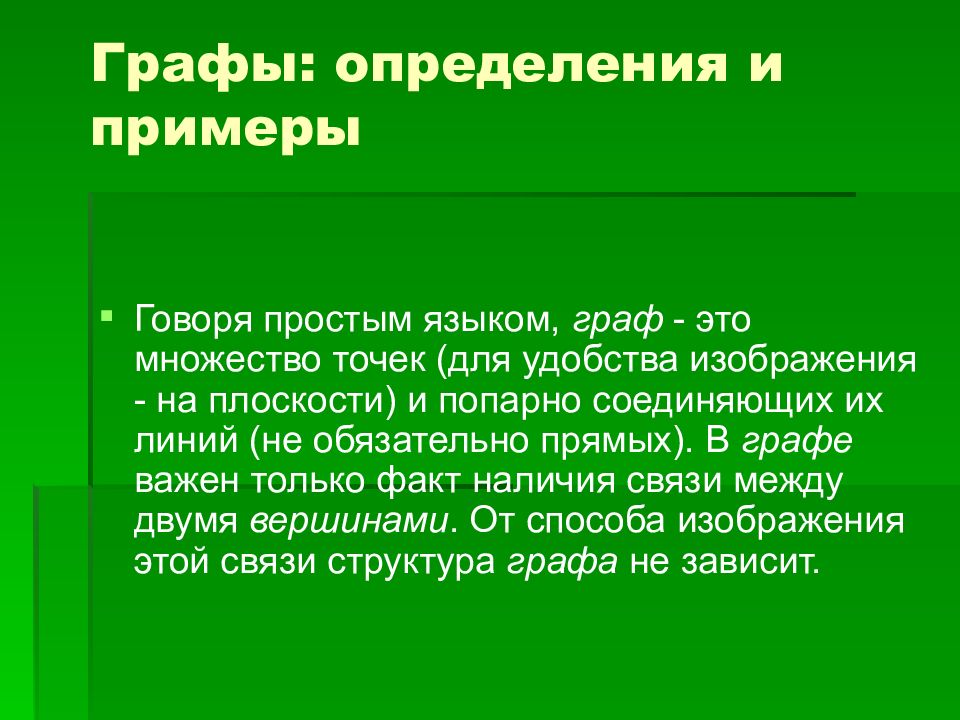

Говоря простым языком, граф - это множество точек (для удобства изображения - на плоскости) и попарно соединяющих их линий (не обязательно прямых). В графе важен только факт наличия связи между двумя вершинами. От способа изображения этой связи структура графа не зависит.

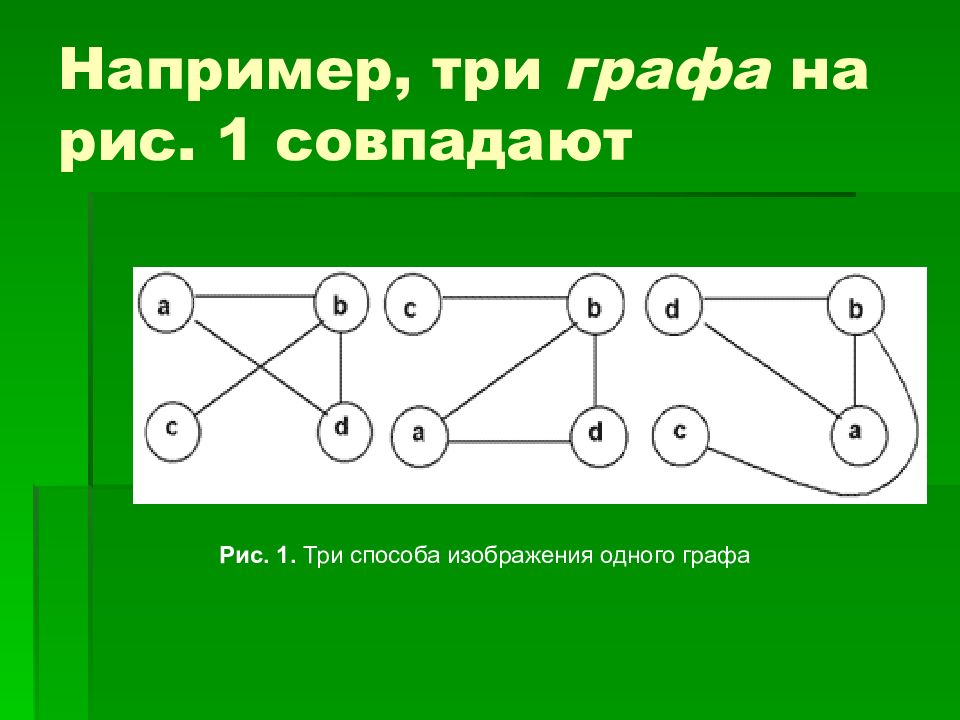

Рис. 1. Три способа изображения одного графа Например, три графа на рис. 1 совпадают

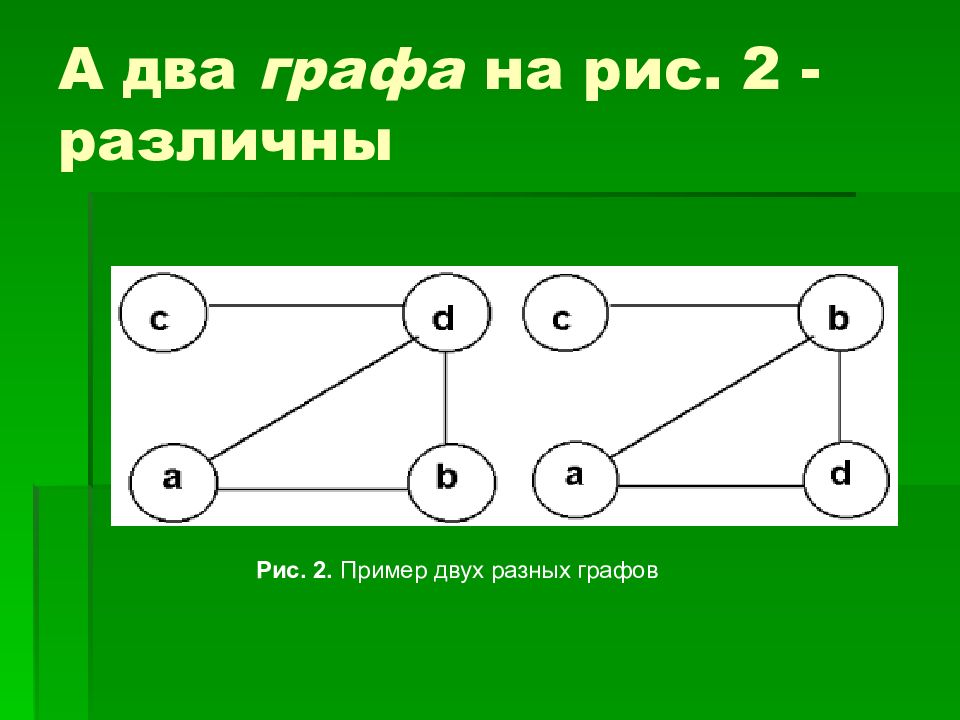

Рис. 2. Пример двух разных графов

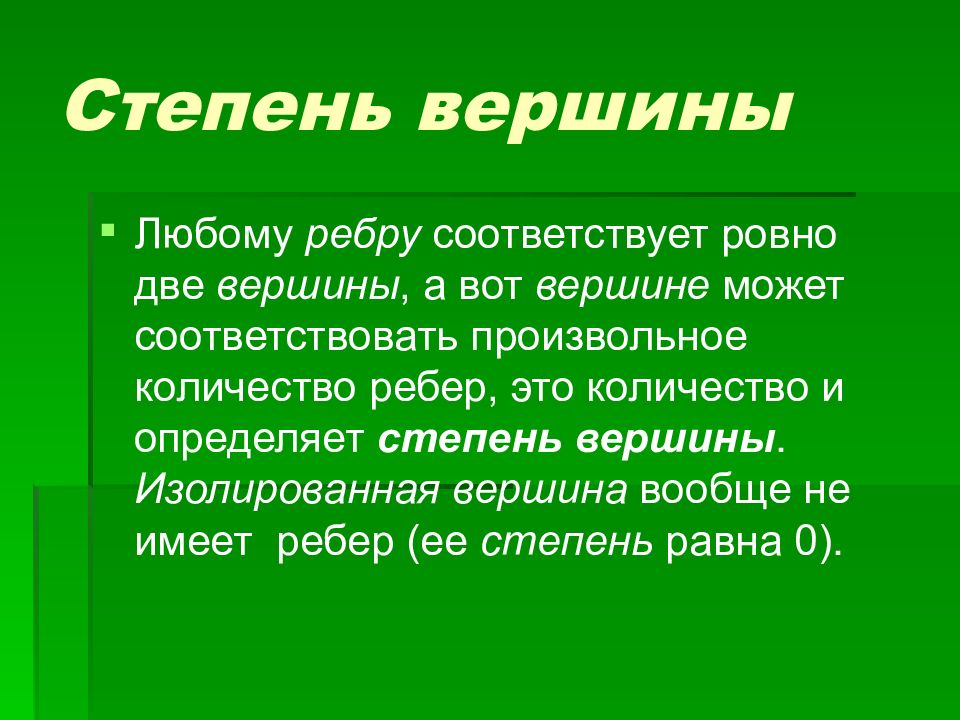

Любому ребру соответствует ровно две вершины, а вот вершине может соответствовать произвольное количество ребер, это количество и определяет степень вершины. Изолированная вершина вообще не имеет ребер (ее степень равна 0).

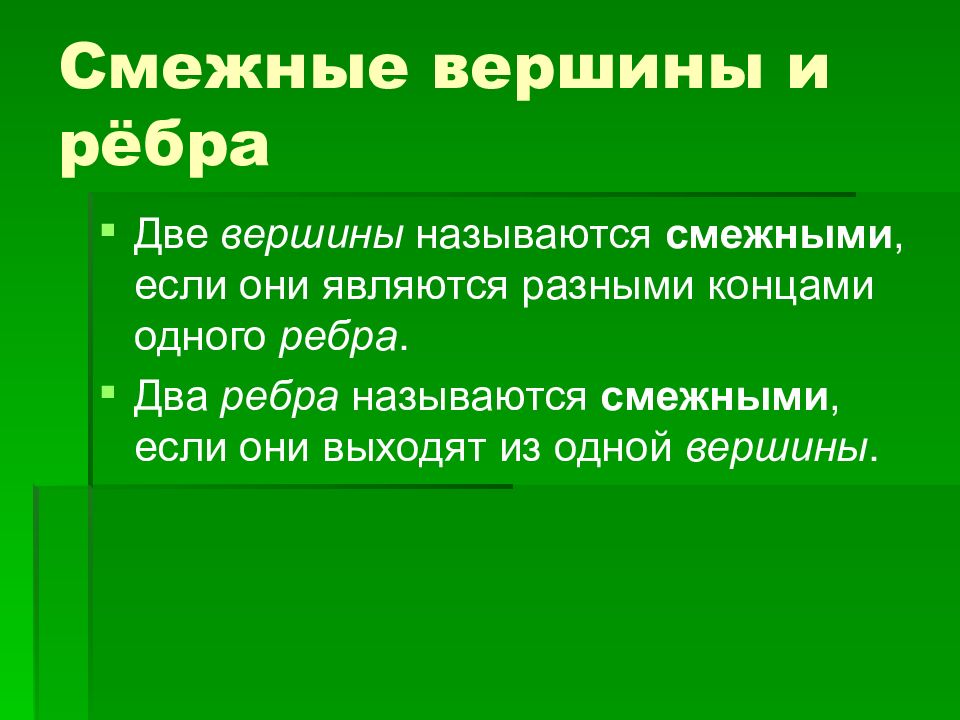

Две вершины называются смежными, если они являются разными концами одного ребра. Два ребра называются смежными, если они выходят из одной вершины.
Путь в графе - это последовательность вершин (без повторений), в которой любые две соседние вершины смежны. Например, в изображенном графе, есть два различных пути из вершины a в вершину с: adbc и abc.

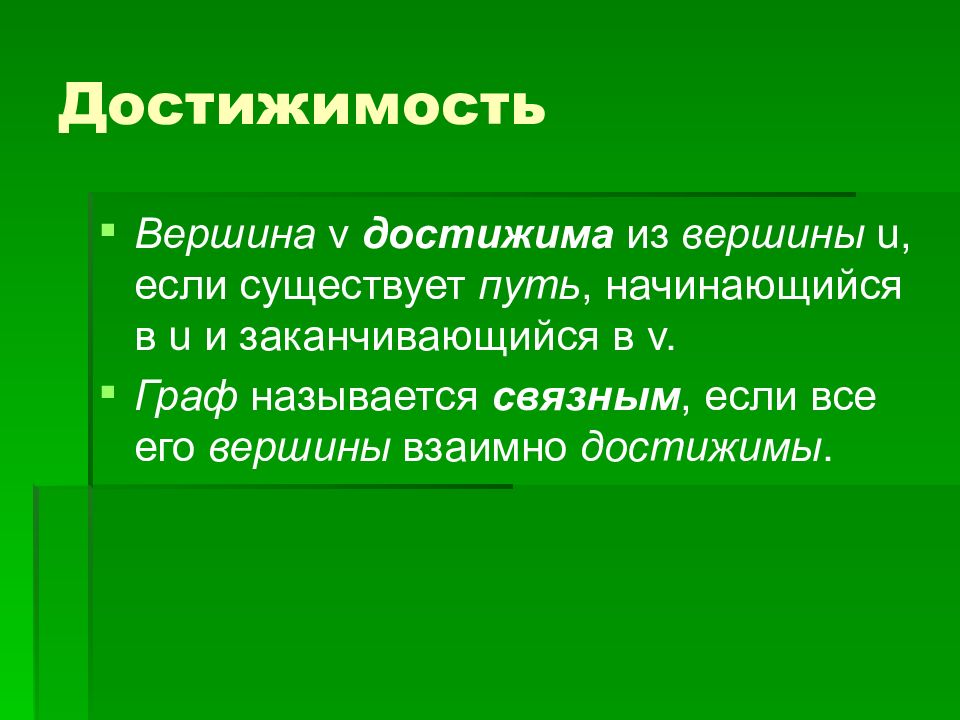

Вершина v достижима из вершины u, если существует путь, начинающийся в u и заканчивающийся в v. Граф называется связным, если все его вершины взаимно достижимы.

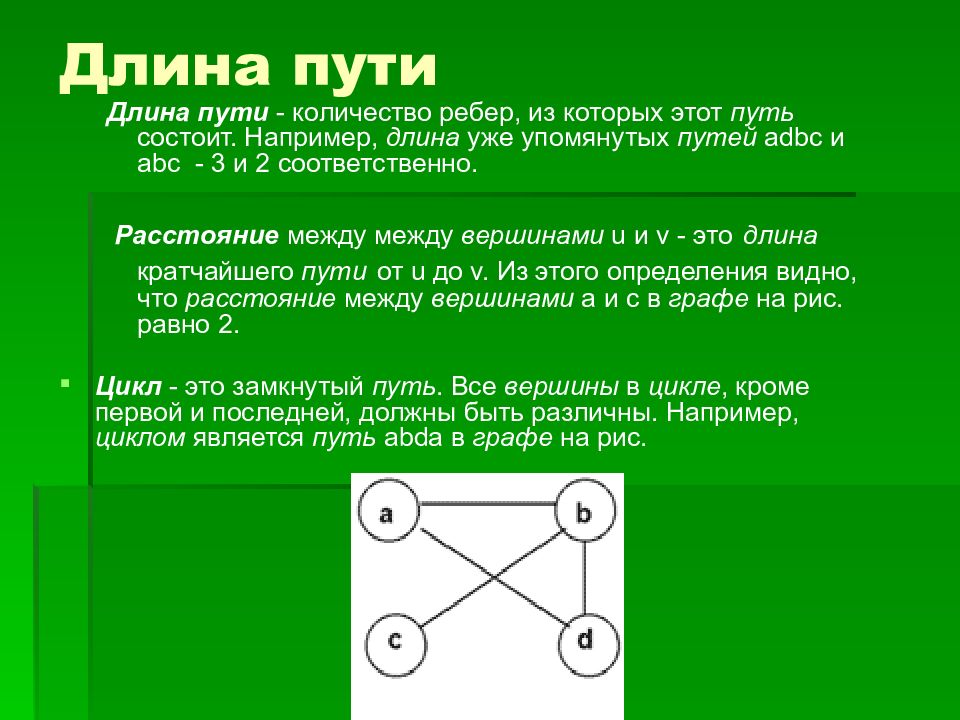

Длина пути - количество ребер, из которых этот путь состоит. Например, длина уже упомянутых путей adbc и abc - 3 и 2 соответственно. Расстояние между между вершинами u и v - это длина кратчайшего пути от u до v. Из этого определения видно, что расстояние между вершинами a и c в графе на рис. равно 2. Цикл - это замкнутый путь. Все вершины в цикле, кроме первой и последней, должны быть различны. Например, циклом является путь abda в графе на рис.
Граф Вершины Ребра Семья Люди Родственные связи Город Перекрестки Улицы Сеть Компьютеры Кабели Домино Костяшки Возможность Дом Квартиры Соседство Лабиринт Развилки и тупики Переходы Метро Станции Пересадки Листок в клеточку Клеточки Наличие общей границы

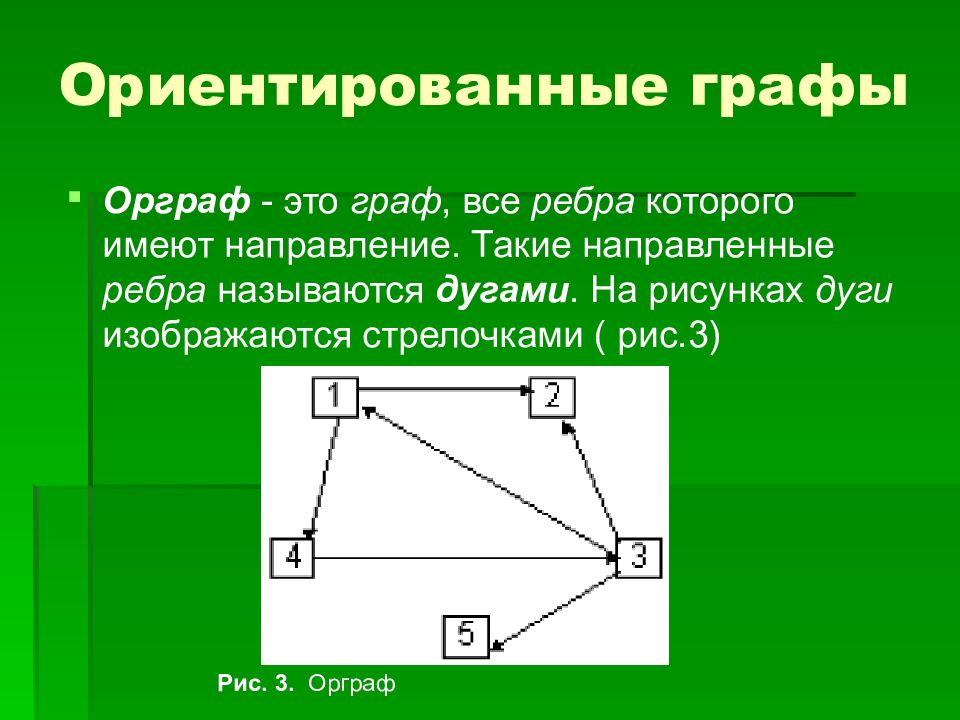

Орграф - это граф, все ребра которого имеют направление. Такие направленные ребра называются дугами. На рисунках дуги изображаются стрелочками ( рис.3) Рис. 3. Орграф

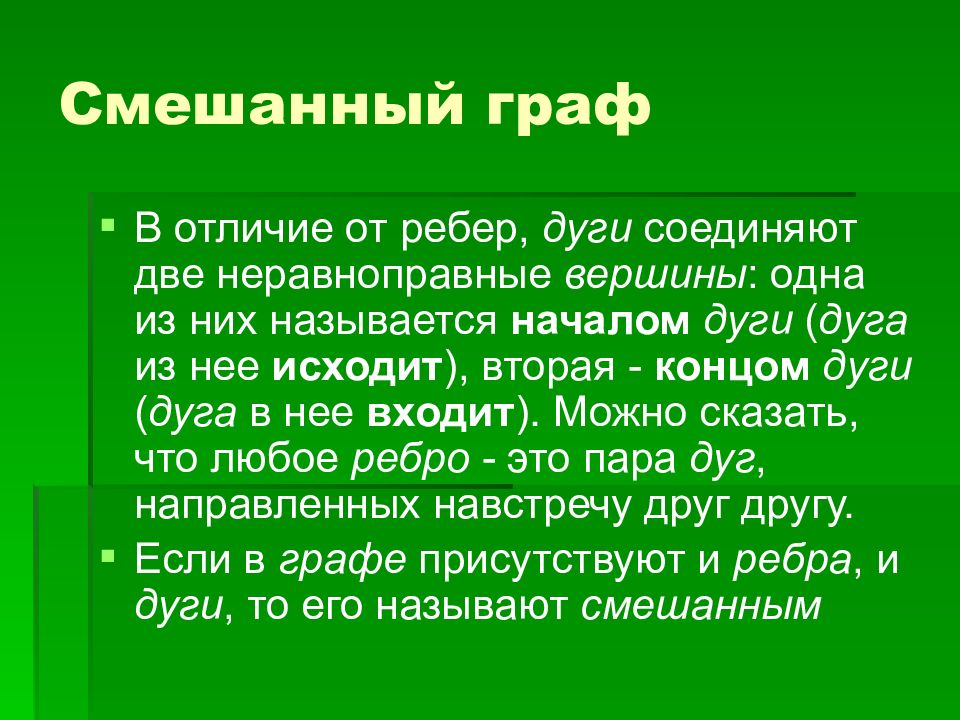

В отличие от ребер, дуги соединяют две неравноправные вершины : одна из них называется началом дуги ( дуга из нее исходит ), вторая - концом дуги ( дуга в нее входит ). Можно сказать, что любое ребро - это пара дуг, направленных навстречу друг другу. Если в графе присутствуют и ребра, и дуги, то его называют смешанным
Путь в орграфе - это последовательность вершин (без повторений), в которой любые две соседние вершины смежны, причем каждая вершина является одновременно концом одной дуги и началом следующей дуги. Например, в орграфе на рис. 3 нет пути, ведущего из вершины 2 в вершину 5. "Двигаться" по орграфу можно только в направлениях, заданных стрелками. Рис. 3. Орграф

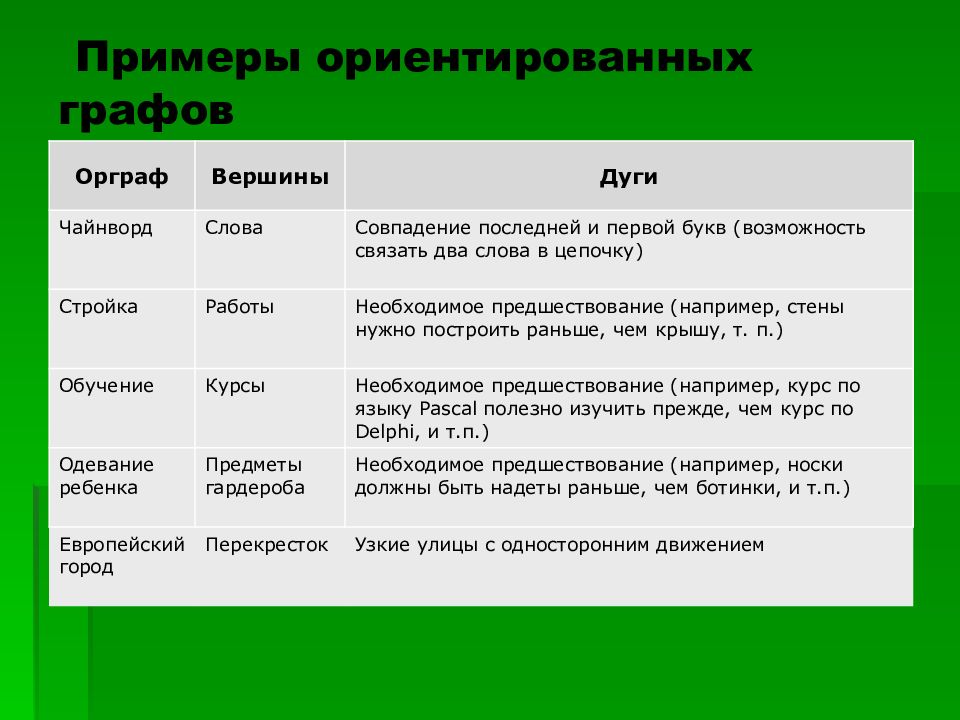

Орграф Вершины Дуги Чайнворд Слова Совпадение последней и первой букв (возможность связать два слова в цепочку) Стройка Работы Необходимое предшествование (например, стены нужно построить раньше, чем крышу, т. п.) Обучение Курсы Необходимое предшествование (например, курс по языку Pascal полезно изучить прежде, чем курс по Delphi, и т.п.) Одевание ребенка Предметы гардероба Необходимое предшествование (например, носки должны быть надеты раньше, чем ботинки, и т.п.) Европейский город Перекресток Узкие улицы с односторонним движением

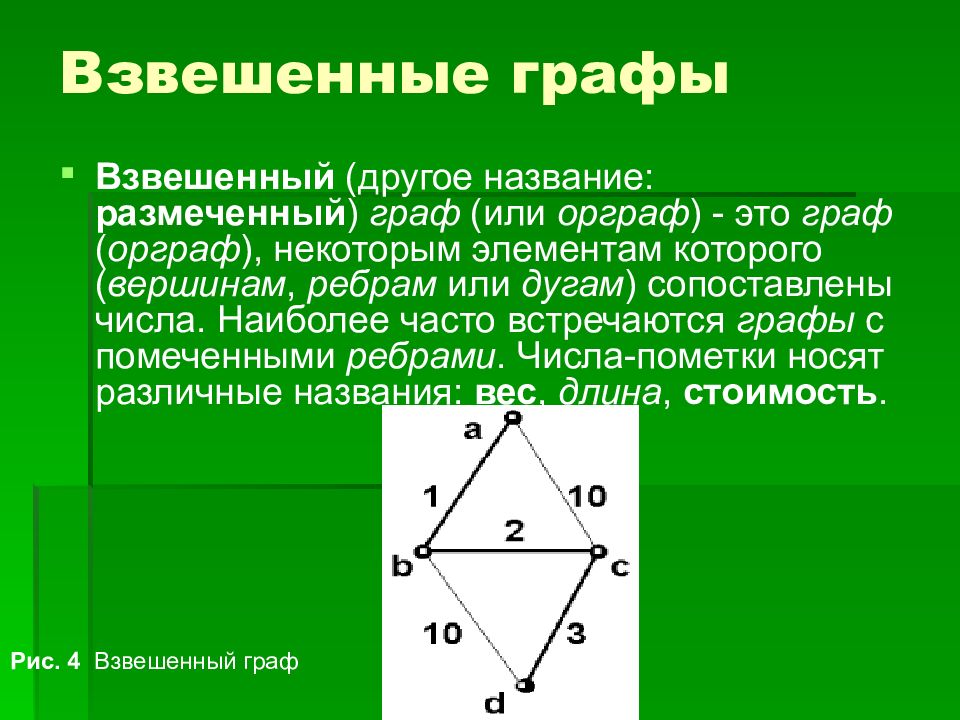

Взвешенный (другое название: размеченный ) граф (или орграф ) - это граф ( орграф ), некоторым элементам которого ( вершинам, ребрам или дугам ) сопоставлены числа. Наиболее часто встречаются графы с помеченными ребрами. Числа-пометки носят различные названия: вес, длина, стоимость. Рис. 4 Взвешенный граф

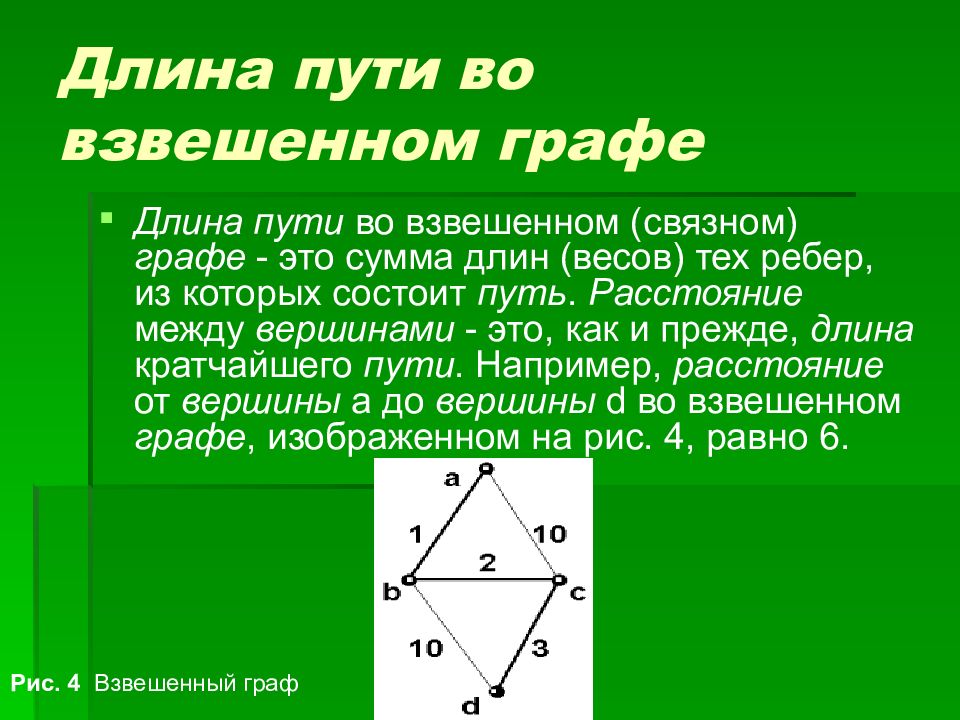

Длина пути во взвешенном (связном) графе - это сумма длин (весов) тех ребер, из которых состоит путь. Расстояние между вершинами - это, как и прежде, длина кратчайшего пути. Например, расстояние от вершины a до вершины d во взвешенном графе, изображенном на рис. 4, равно 6. Рис. 4 Взвешенный граф

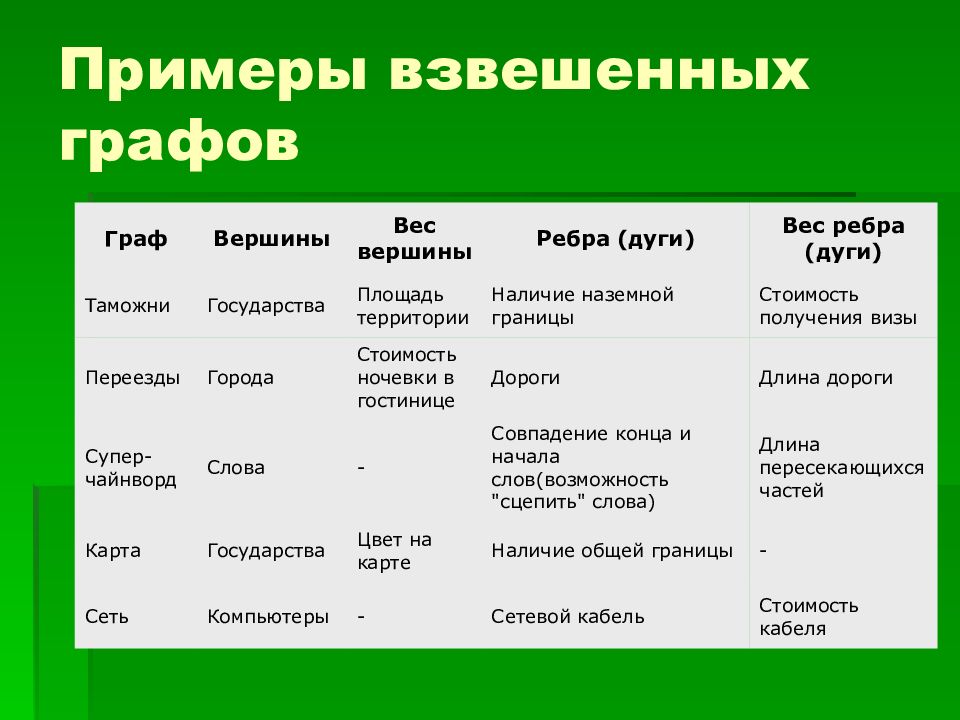

Граф Вершины Вес вершины Ребра (дуги) Вес ребра (дуги) Таможни Государства Площадь территории Наличие наземной границы Стоимость получения визы Переезды Города Стоимость ночевки в гостинице Дороги Длина дороги Супер-чайнворд Слова - Совпадение конца и начала слов(возможность "сцепить" слова) Длина пересекающихся частей Карта Государства Цвет на карте Наличие общей границы - Сеть Компьютеры - Сетевой кабель Стоимость кабеля

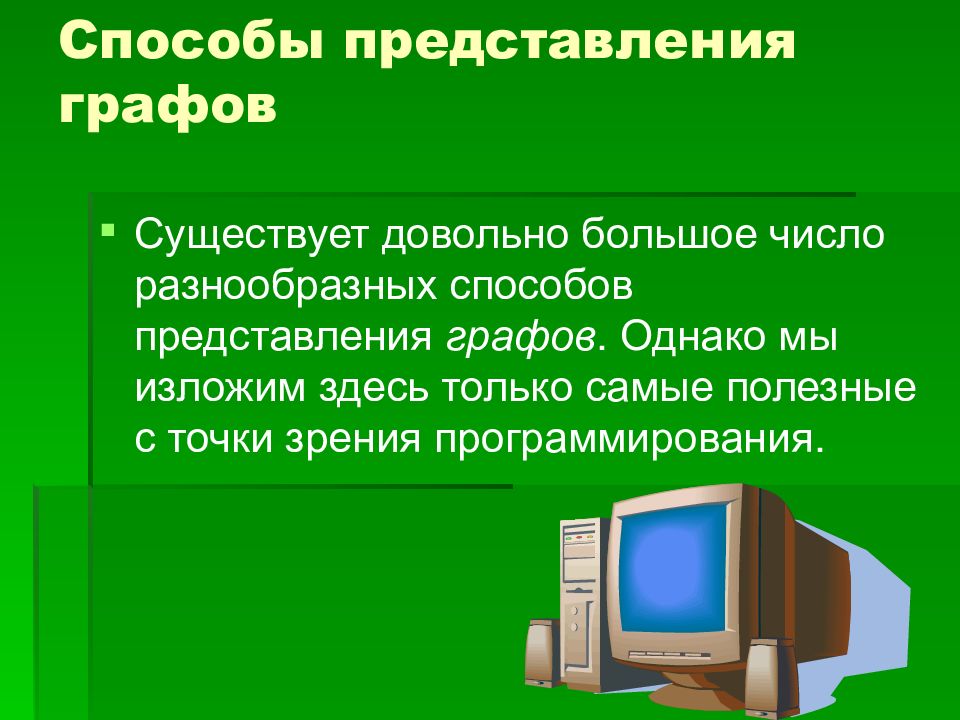

Существует довольно большое число разнообразных способов представления графов. Однако мы изложим здесь только самые полезные с точки зрения программирования.

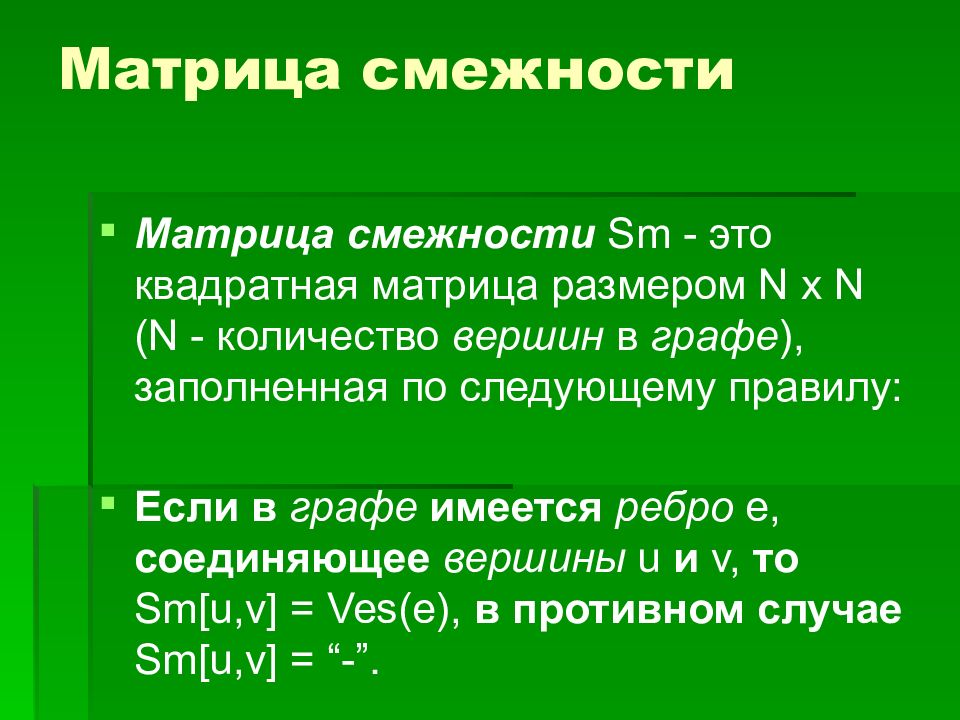

Матрица смежности Sm - это квадратная матрица размером N x N (N - количество вершин в графе ), заполненная по следующему правилу: Если в графе имеется ребро e, соединяющее вершины u и v, то Sm[u,v] = V es(e), в противном случае Sm[u,v] = “-”.

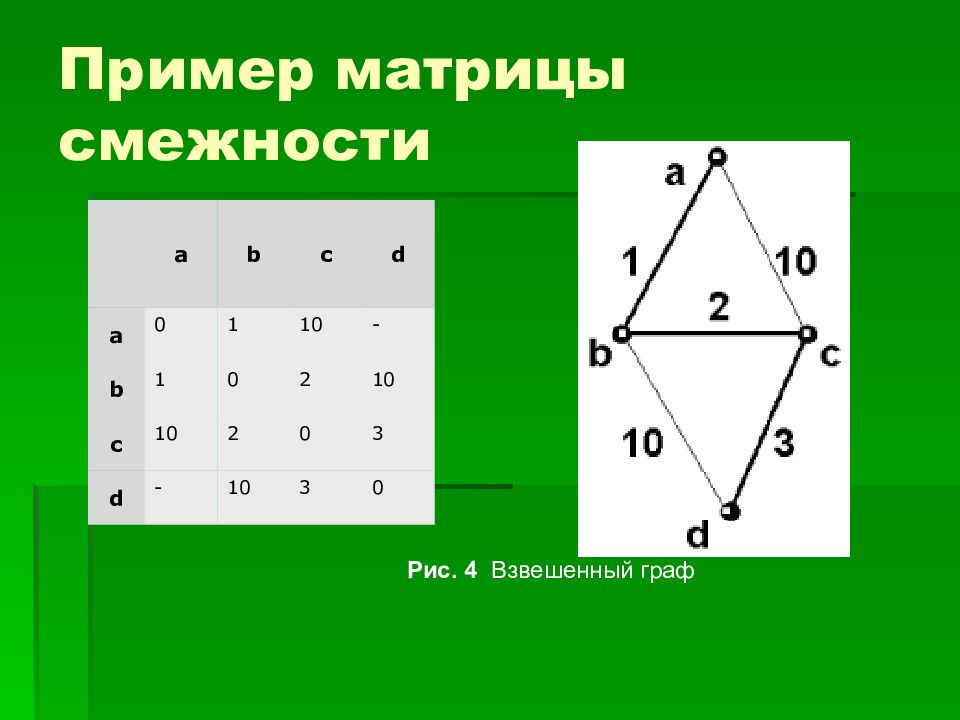

a b c d a 0 1 10 - b 1 0 2 10 c 10 2 0 3 d - 10 3 0 Рис. 4 Взвешенный граф

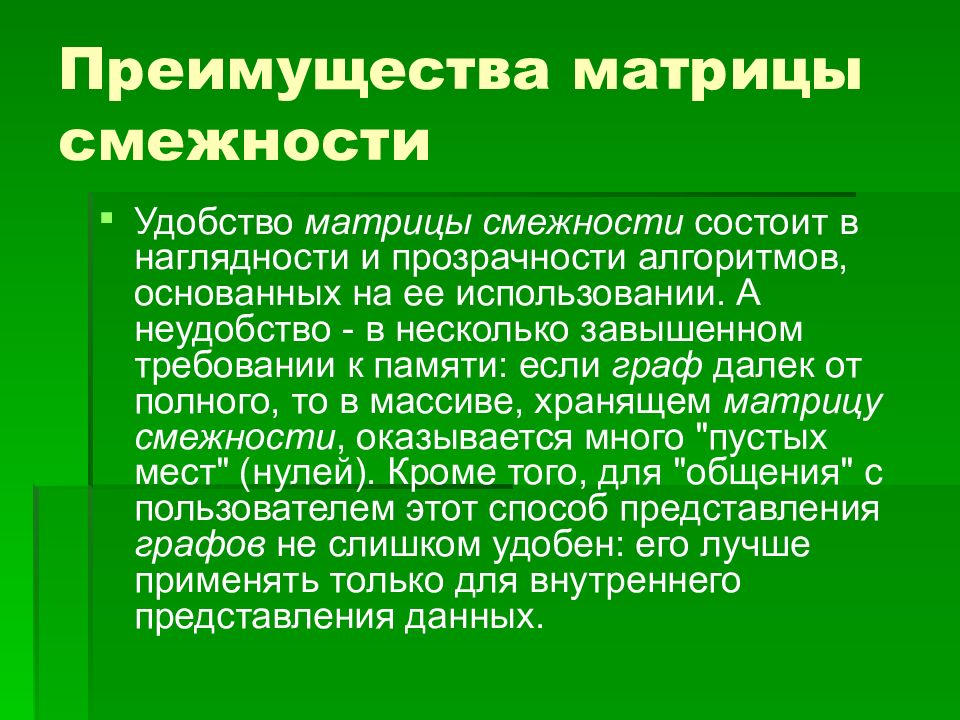

Удобство матрицы смежности состоит в наглядности и прозрачности алгоритмов, основанных на ее использовании. А неудобство - в несколько завышенном требовании к памяти: если граф далек от полного, то в массиве, хранящем матрицу смежности, оказывается много "пустых мест" (нулей). Кроме того, для "общения" с пользователем этот способ представления графов не слишком удобен: его лучше применять только для внутреннего представления данных.

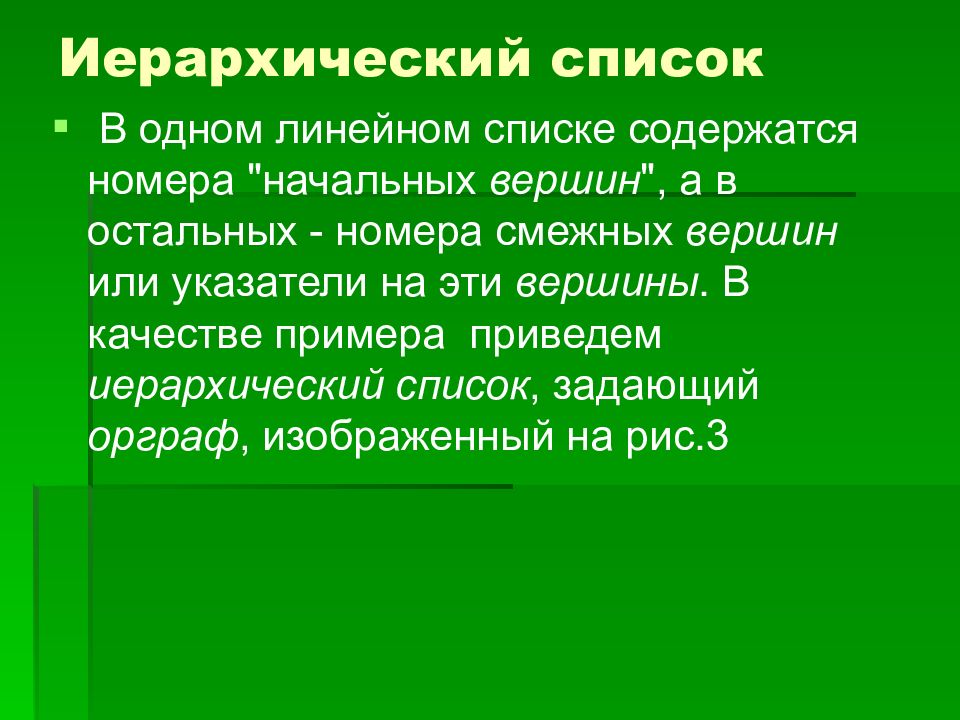

В одном линейном списке содержатся номера "начальных вершин ", а в остальных - номера смежных вершин или указатели на эти вершины. В качестве примера приведем иерархический список, задающий орграф, изображенный на рис.3

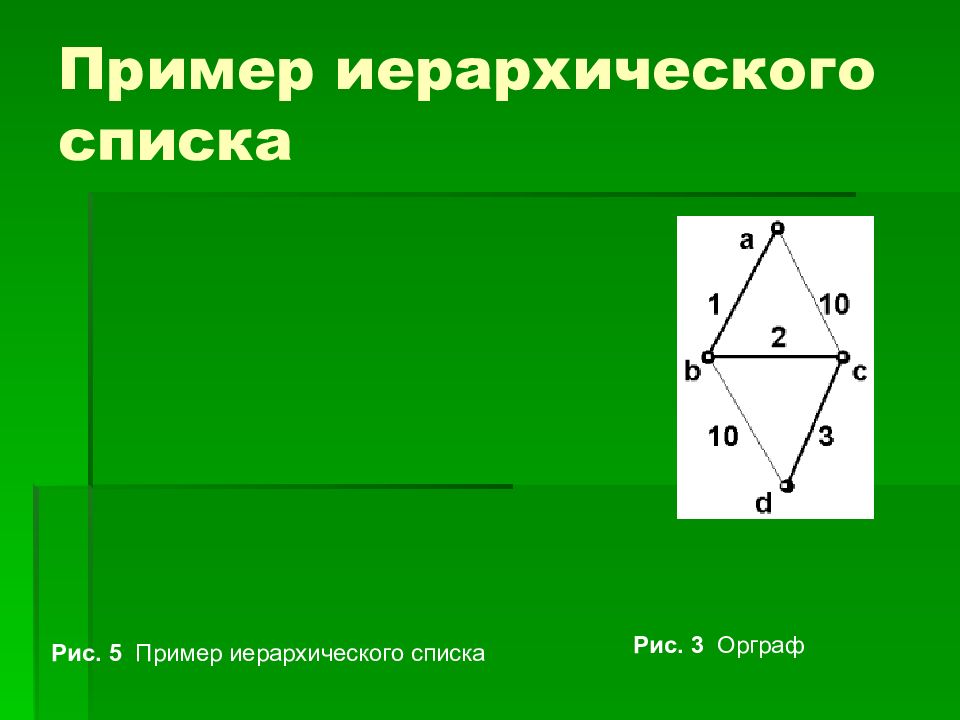

Рис. 5 Пример иерархического списка Рис. 3 Орграф

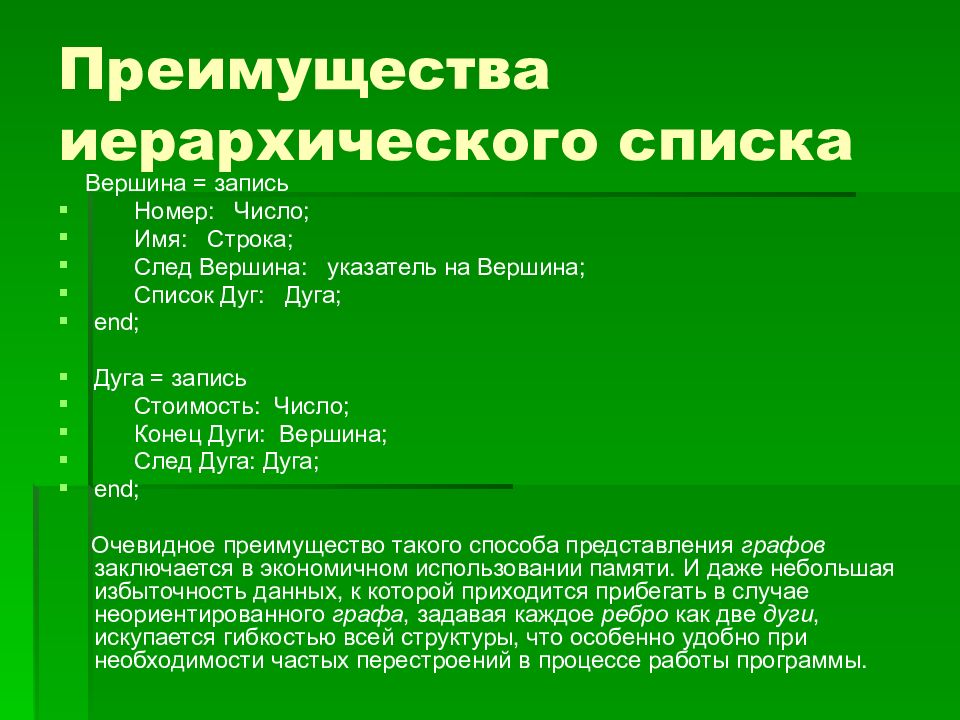

Вершина = запись Номер : Число ; Имя: Строка; След Вершина: указатель на Вершина ; Список Дуг: Дуга ; end; Дуга = запись Стоимость: Число; Конец Дуги: Вершина; След Дуга: Дуга ; end; Очевидное преимущество такого способа представления графов заключается в экономичном использовании памяти. И даже небольшая избыточность данных, к которой приходится прибегать в случае неориентированного графа, задавая каждое ребро как две дуги, искупается гибкостью всей структуры, что особенно удобно при необходимости частых перестроений в процессе работы программы.

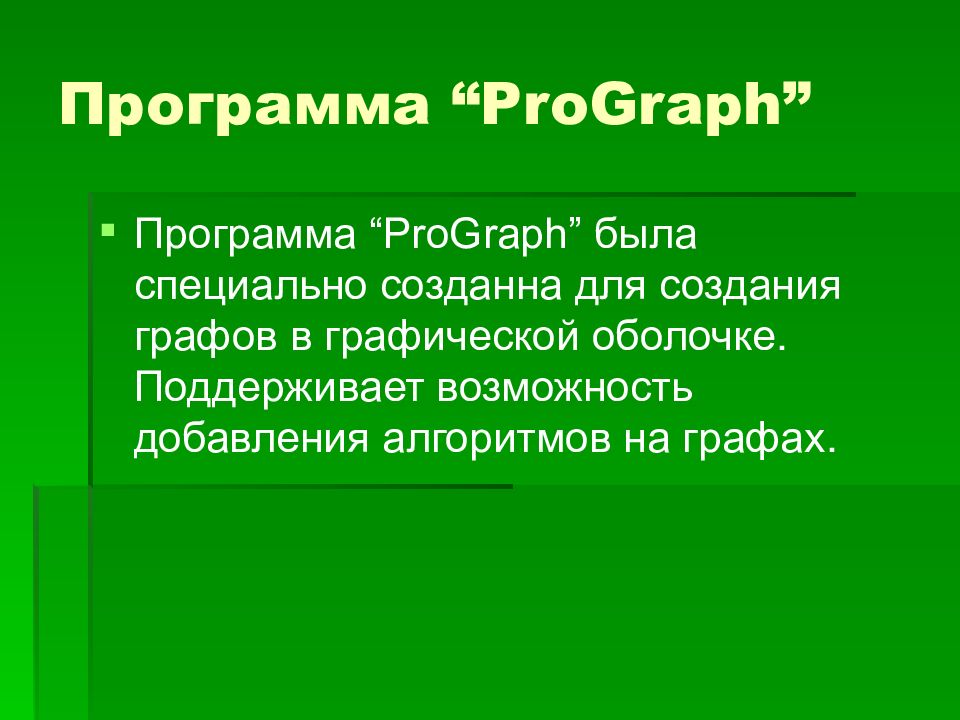

Программа “ProGraph” была специально созданна для создания графов в графической оболочке. Поддерживает возможность добавления алгоритмов на графах.

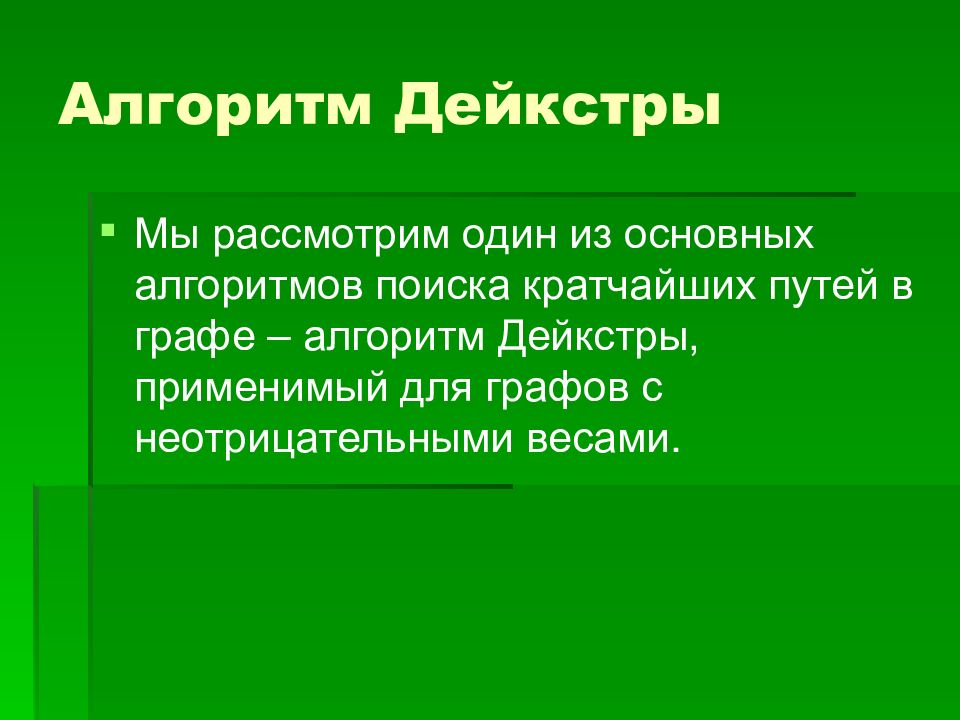

Мы рассмотрим один из основных алгоритмов поиска кратчайших путей в графе – алгоритм Дейкстры, применимый для графов с неотрицательными весами.

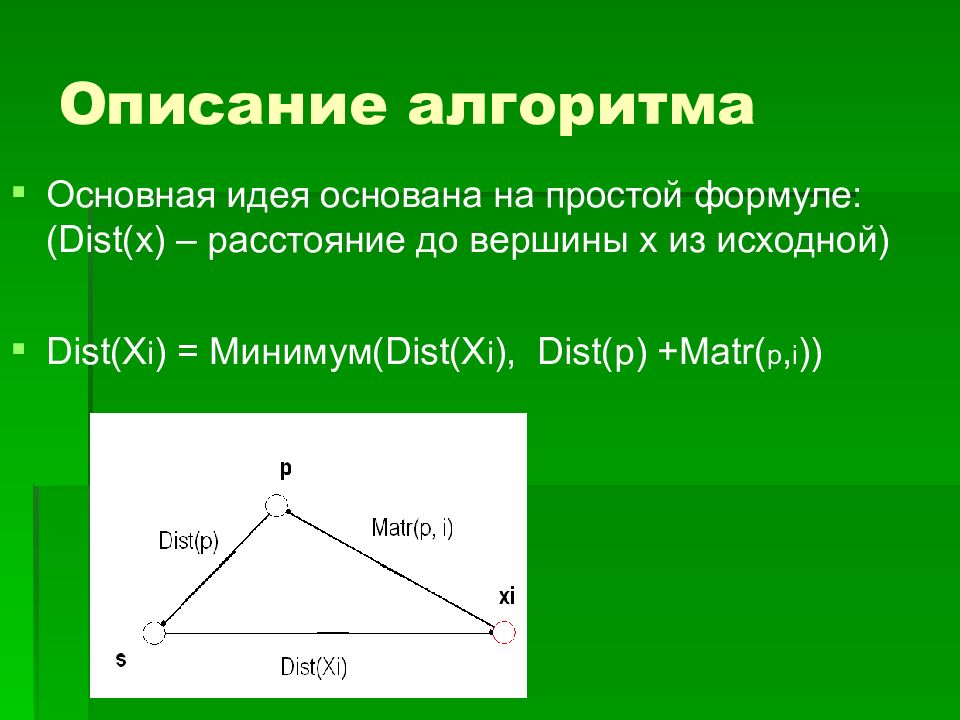

Основная идея основана на простой формуле: (Dist ( x) – расстояние до вершины x из исходной) Dist ( X i ) = Минимум (Dist ( X i ), Dist(p) +Matr( p, i ) )

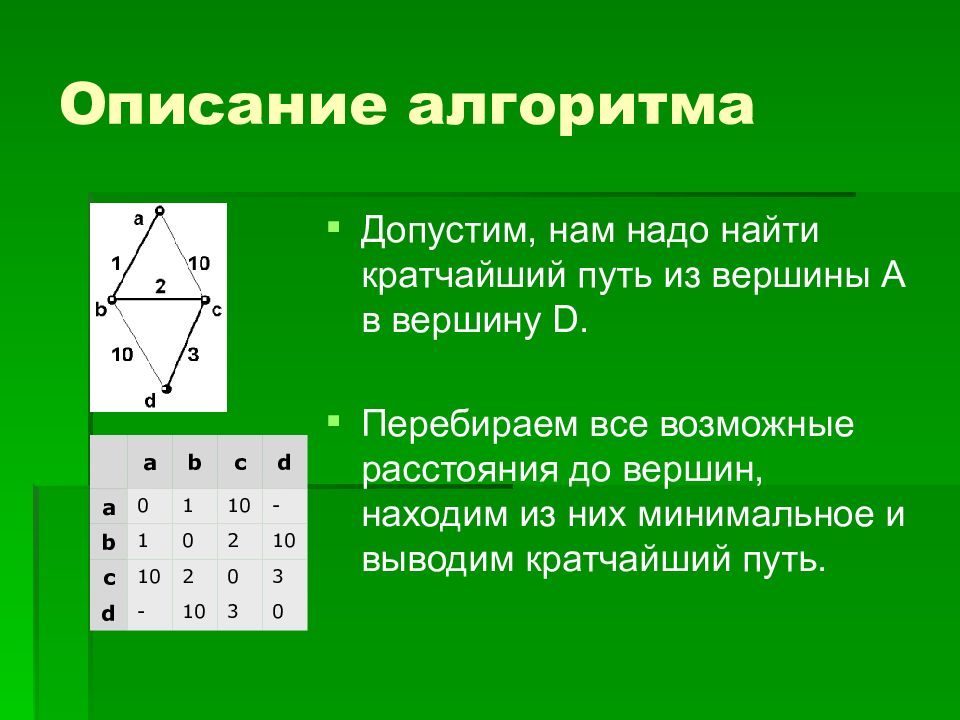

Допустим, нам надо найти кратчайший путь из вершины A в вершину D. Перебираем все возможные расстояния до вершин, находим из них минимальное и выводим кратчайший путь. a b c d a 0 1 10 - b 1 0 2 10 c 10 2 0 3 d - 10 3 0

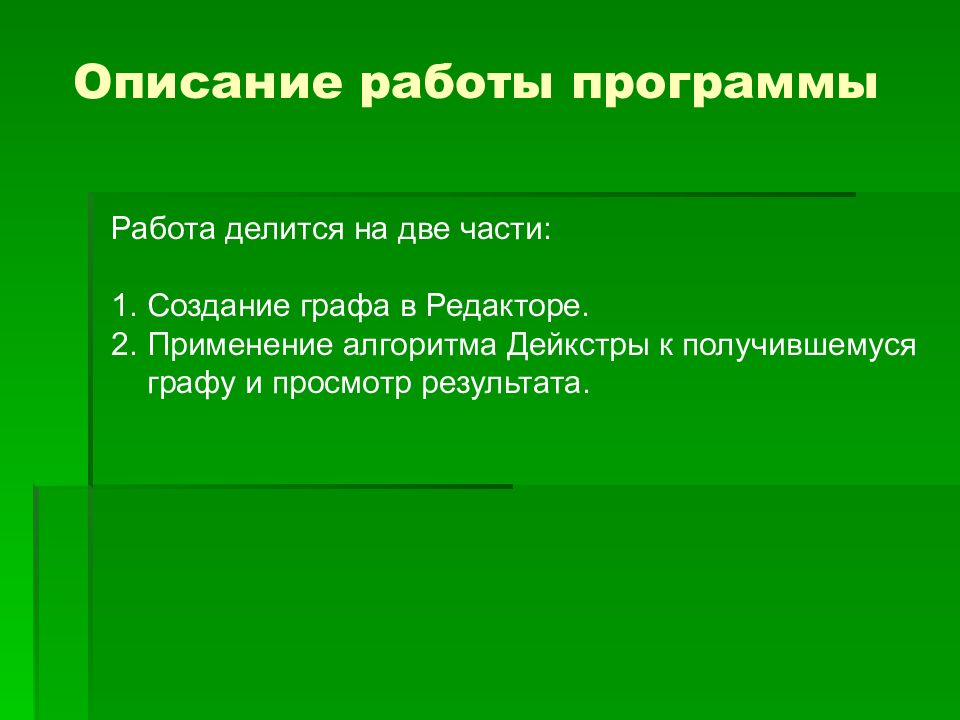

Описание работы программы Работа делится на две части: Создание графа в Редакторе. Применение алгоритма Дейкстры к получившемуся графу и просмотр результата.

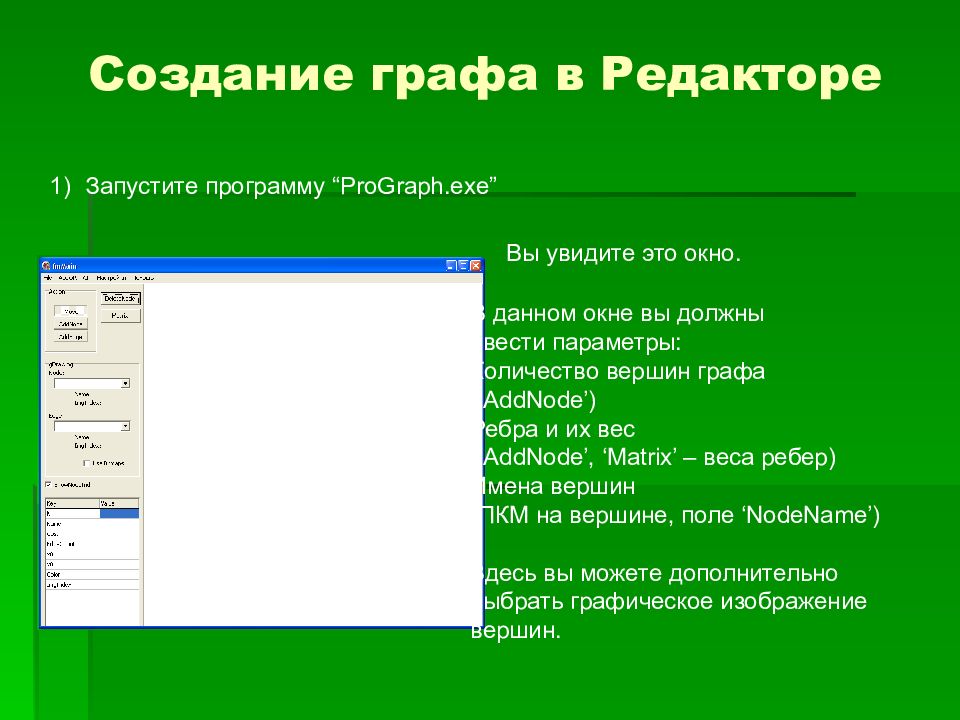

Создание графа в Редакторе Запустите программу “ProGraph.exe” Вы увидите это окно. В данном окне вы должны ввести параметры: Количество вершин графа ( ‘ AddNode ’ ) Ребра и их вес ( ‘ AddNode ’, ‘Matrix’ – веса ребер) Имена вершин (ПКМ на вершине, поле ‘ NodeName ’) Здесь вы можете дополнительно выбрать графическое изображение вершин.

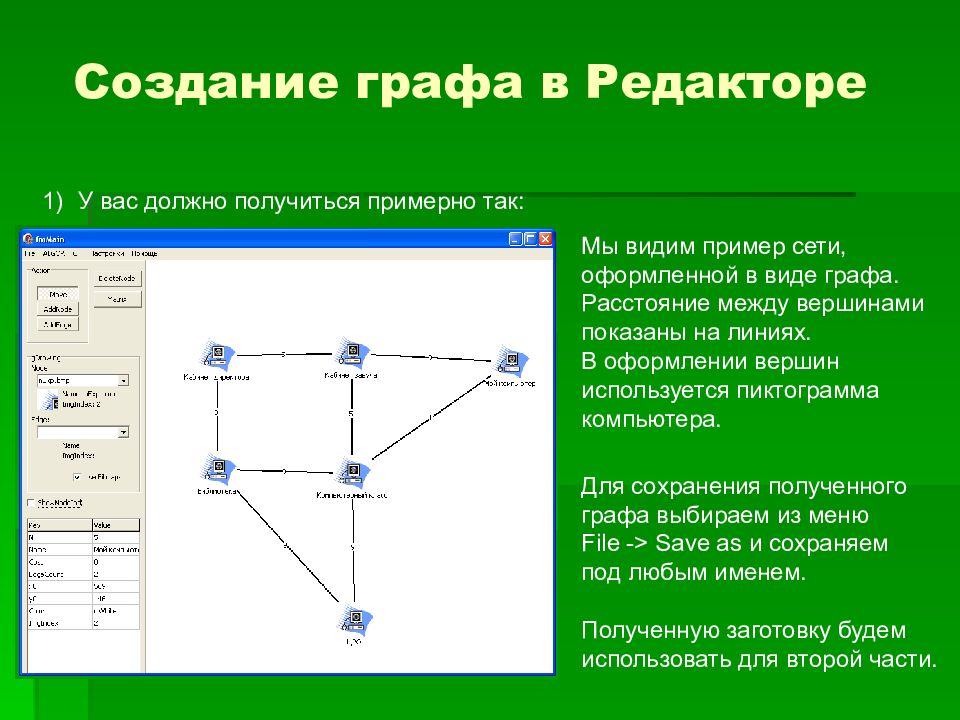

Создание графа в Редакторе У вас должно получиться примерно так: Мы видим пример сети, оформленной в виде графа. Расстояние между вершинами показаны на линиях. В оформлении вершин используется пиктограмма компьютера. Для сохранения полученного графа выбираем из меню File -> Save as и сохраняем под любым именем. Полученную заготовку будем использовать для второй части.

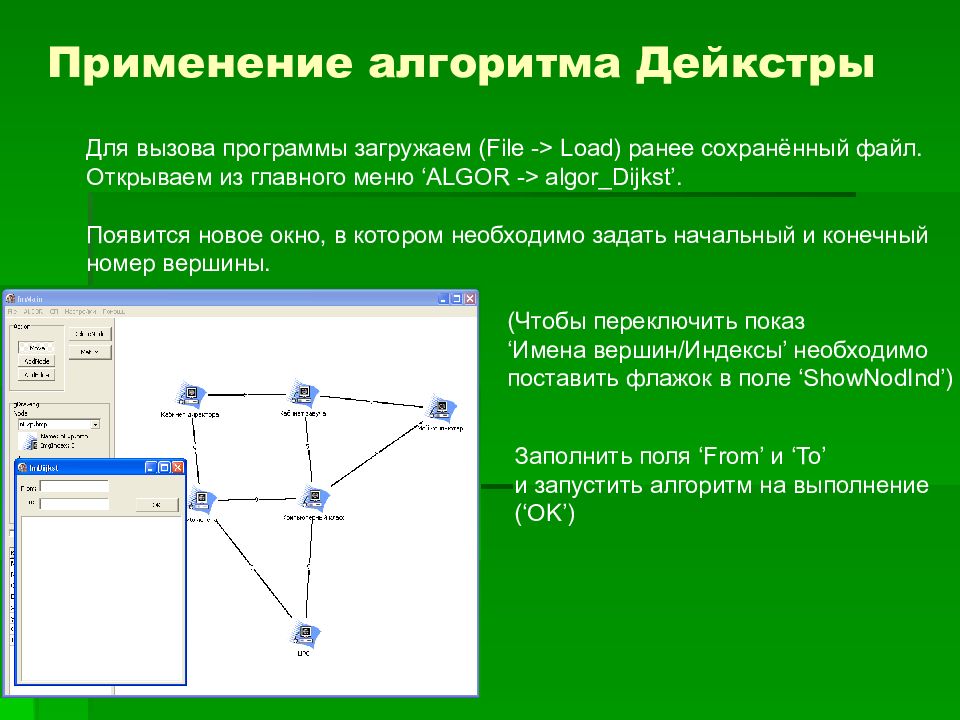

Применение алгоритма Дейкстры Для вызова программы загружаем ( File -> Load) ранее сохранённый файл. Открываем из главного меню ‘ALGOR -> algor_Dijkst’. Появится новое окно, в котором необходимо задать начальный и конечный номер вершины. (Чтобы переключить показ ‘ Имена вершин/Индексы ’ необходимо поставить флажок в поле ‘ShowNodInd’ ) Заполнить поля ‘From’ и ‘To’ и запустить алгоритм на выполнение ( ‘OK’)

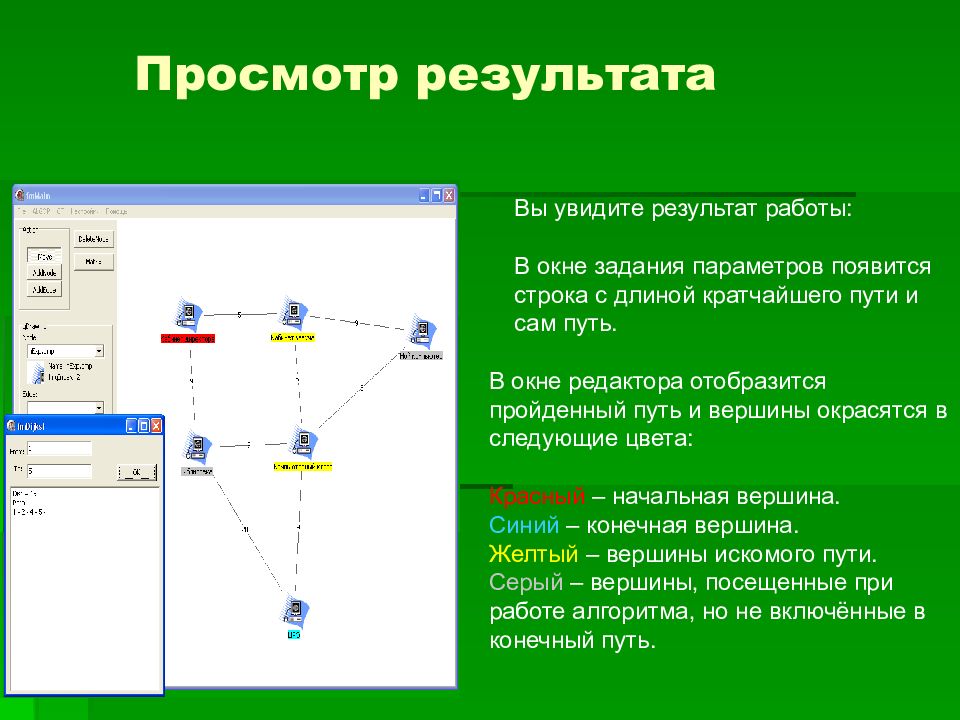

Просмотр результата Вы увидите результат работы: В окне задания параметров появится строка с длиной кратчайшего пути и сам путь. В окне редактора отобразится пройденный путь и вершины окрасятся в следующие цвета: Красный – начальная вершина. Синий – конечная вершина. Желтый – вершины искомого пути. Серый – вершины, посещенные при работе алгоритма, но не включённые в конечный путь.

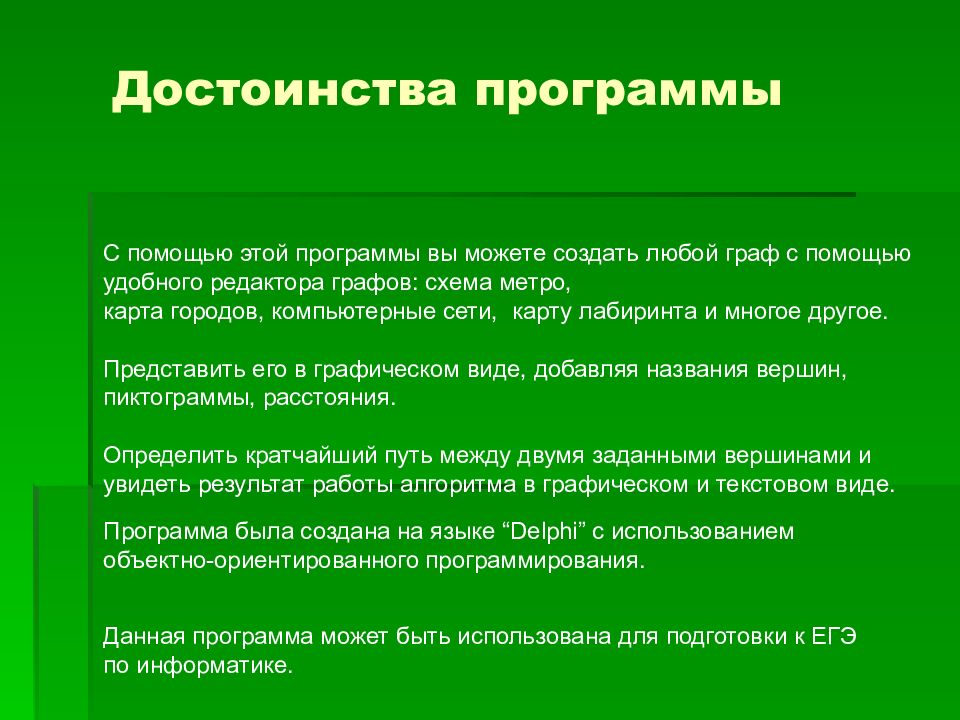

Достоинства программы С помощью этой программы вы можете создать любой граф с помощью удобного редактора графов: схема метро, карта городов, компьютерные сети, карту лабиринта и многое другое. Представить его в графическом виде, добавляя названия вершин, пиктограммы, расстояния. Определить кратчайший путь между двумя заданными вершинами и увидеть результат работы алгоритма в графическом и текстовом виде. Программа была создана на языке “Delphi” с использованием объектно-ориентированного программирования. Данная программа может быть использована для подготовки к ЕГЭ по информатике.
Кирюхин В.М., Лапунов А.В., Окулов С.М. Задачи по информатике: Международные олимпиады 1989 – 1996: Для факультативов по информатике в старших классах. – М.: ABF, 1996 Боглаев Ю.П. Вычислительная математика и программирование. – М.: Высшая школа, 1990 Кушниренко А.Г., Лебедев Г.В. Программирование для математиков. – М.: Наука, 1988. Майерс Г. Искусство тестирования программ. – М.: Финансы и статистика, 1982. Никольская И.Л. Математическая логика. – M. : Высшая школа, 1981. Список использованной литературы
