Создание проектной документации объектов капитального строительства регламентируется законодательством по вопросам градостроительной деятельности в Российской федерации:
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА ГОСТ Р 21.1101- 2009 «ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТНОЙ И РАБОЧЕЙ ДОКУМЕНТАЦИИ»
Проектная документация (ПД) - документация, содержащая материалы в текстовой форме и в виде карт (схем) и определяющая архитектурные, функционально-технологические, конструктивные и инженерно-технические решения для обеспечения строительства, реконструкции объектов капитального строительства, их частей, капитального ремонта.
Градостроительным Кодексом РФ (№ 190 – ФЗ); Положением о составе разделов проектной документации и требованиях к их содержанию, утвержденным постановлением Правительства Российской Федерации от 16.02.2008 г. №87; Документами СПДС и иными нормативными документами.
Примечание: подробное содержание текстовой и графической частей для каждого из 12 разделов проектной документации указано в ПП № 87 – 2008.
Статья 48 п. 12 Градостроительного Кодекса устанавливает для проектной документации объектов капитального строительства необходимость выполнить: 12 разделов ПД для объектов капитального строительства производственного и непроизводственного значения; 10 разделов ПД линейных объектов, представленных в таблице 1.
Номер раздела Наименование раздела и подраздела проектной документации Шифр раздела или подраздела 1 Пояснительная записка ПЗ 2 Схема планировочной организации земельного участка ПЗУ 3 Архитектурные решения АР 4 Конструктивные и объемно-планировочные решения КР 5 Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений, в том числе подразделы*: 5.1 Система электроснабжения ЭС Система водоснабжения СВС Система водоотведения СВО Отопление, вентиляция и кондиционирование воздуха, тепловые сети ОВ Сети связи СС Система газоснабжения ГС Технологические решения ТХ Таблица 1 ( ГОСТ Р 21.1101-2009)
Номер раздела Наименование раздела и подраздела проектной документации Шифр раздела или подраздела 6 Проект организации строительства ПОС 7 Проект организации работ по сносу или демонтажу объектов капитального строительства ПОД 8 Перечень мероприятий по охране окружающей среды ООС 9 Мероприятия по обеспечению пожарной безопасности МПБ 10 Мероприятия по обеспечению доступа инвалидов ОДИ 11 Смета на строительство объектов капитального строительства СМ 12 Иная документация в случаях, предусмотренных федеральными законами, в том числе: Перечень мероприятий по гражданской обороне, мероприятий по предупреждению чрезвычайных ситуаций природного и техногенного характера ГОЧС Мероприятия по противодействию террористическим актам ПТА Декларация промышленной безопасности опасных производственных объектов ДПБ Декларация безопасности гидротехнических сооружений ДБГ Иная документация, установленная законодательными актами Российской Федерации * В разделе 5 шифры присваивают только подразделам этого раздела. Таблица 1 ( ГОСТ Р 21.1101-2009) Состав разделов проектной документации (продолжение)
В соответствии с ГОСТ Р 21.1101 - 2009 в состав рабочей документации, передаваемой заказчику, включают: - рабочие чертежи, предназначенные для производства строительных и монтажных работ, которые объединяют в комплекты по маркам в соответствии с таблицей 2. - прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта. В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами Системы проектной документации для строительства – СПДС.

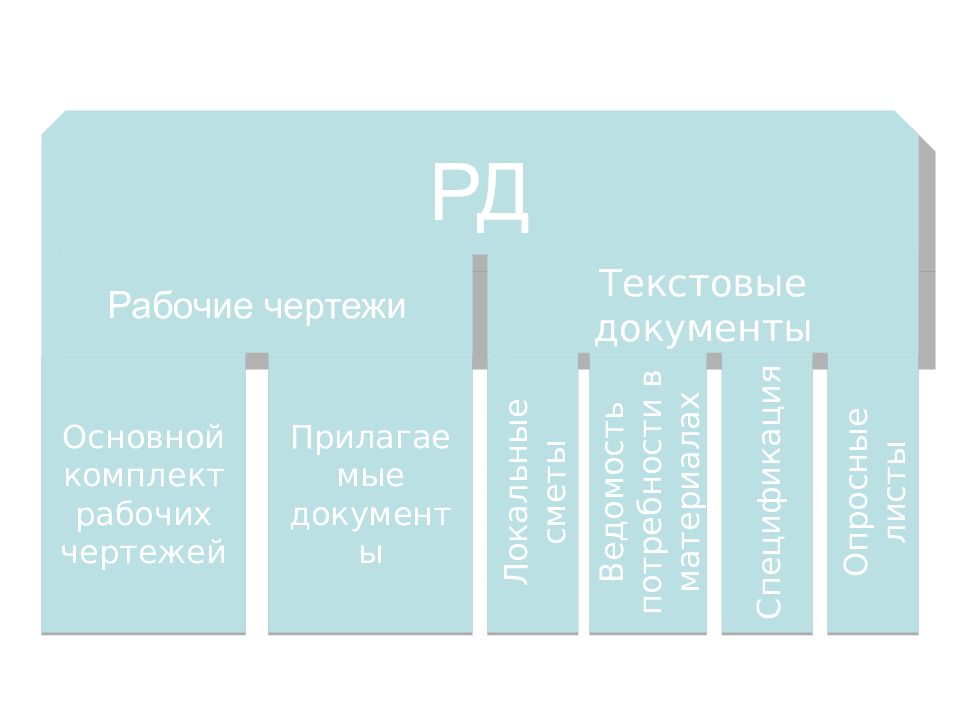

РД Рабочие чертежи Текстовые документы Основной комплект рабочих чертежей Прилагаемые документы Локальные сметы Ведомость потребности в материалах Спецификация Опросные листы
Наименование основного комплекта рабочих чертежей Марка Примечание Технология производства ТХ - Технологические коммуникации ТК При объединении рабочих чертежей всех технологических коммуникаций Генеральный план и сооружения транспорта ГТ При объединении рабочих чертежей генерального плана и сооружений транспорта Генеральный план ГП - Архитектурные решения АР - Архитектурно-строительные решения АС При объединении рабочих чертежей архитектурных решений и строительных конструкций Интерьеры АИ Рабочие чертежи могут быть объединены с основным комплектом марки АР или АС Конструкции железобетонные КЖ - Конструкции металлические КМ - Конструкции металлические деталировочные КМД - Конструкции деревянные КД - Водопровод и канализация ВК - Отопление, вентиляция и кондиционирование ОВ - Тепломеханические решения котельных ТМ - Воздухоснабжение ВС - Таблица 2 ( ГОСТ Р 21.1101-2009)
Таблица 2 ( ГОСТ Р 21.1101-2009) Марки основных комплектов рабочих чертежей Наименование основного комплекта рабочих чертежей Марка Примечание Пылеудаление ПУ - Холодоснабжение ХС - Газоснабжение (внутренние устройства) ГСВ - Силовое электрооборудование ЭМ - Электрическое освещение (внутреннее) ЭО - Радиосвязь, радиовещание и телевидение РТ - Пожаротушение ПТ - Пожарная сигнализация ПС - Охранная и охранно-пожарная сигнализация ОС - Гидротехнические решения ГР - Антикоррозионная защита конструкций зданий, сооружений АЗ - Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов АЗО - Тепловая изоляция оборудования и трубопроводов ТИ - Автомобильные дороги АД - Железнодорожные пути ПЖ - Сооружения транспорта ТР При объединении рабочих чертежей автомобильных, железных и других дорог
Наименование основного комплекта рабочих чертежей Марка Примечание Наружные сети водоснабжения и канализации НВК - Наружные сети водоснабжения НВ При разделении основного комплекта марки НВК Наружные сети канализации НК То же Тепломеханические решения тепловых сетей ТС - Наружные газопроводы ГСН - Наружное электроосвещение ЭН - Электроснабжение ЭС - Окончание Таблицы 2
- рабочую документацию на строительные изделия; - эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21.114 ; - спецификацию оборудования, изделий и материалов, выполняемую в соответствии с ГОСТ 21.110 ; - опросные листы и габаритные чертежи, выполняемые в соответствии с данными заводов - изготовителей оборудования; - локальную смету; - другие документы, предусмотренные соответствующими стандартами СПДС. Конкретный состав прилагаемых документов и необходимость их выполнения устанавливаются соответствующими стандартами СПДС и заданием на проектирование. Прилагаемые документы проектная организация передает заказчику одновременно с основным комплектом рабочих чертежей в количестве, установленным для рабочих чертежей.

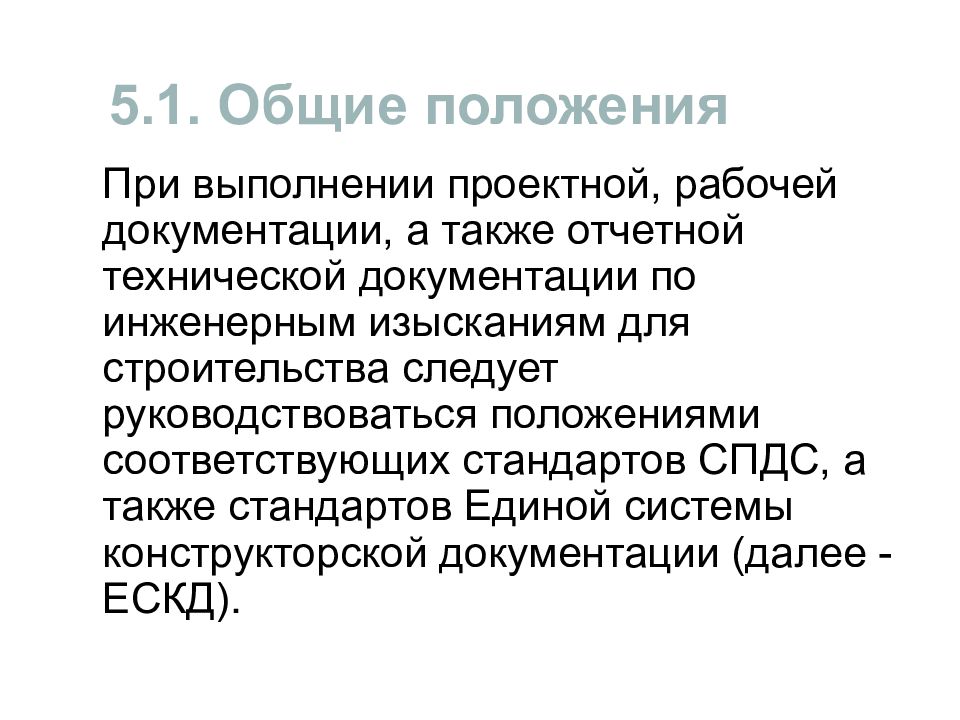

При выполнении проектной, рабочей документации, а также отчетной технической документации по инженерным изысканиям для строительства следует руководствоваться положениями соответствующих стандартов СПДС, а также стандартов Единой системы конструкторской документации (далее - ЕСКД).

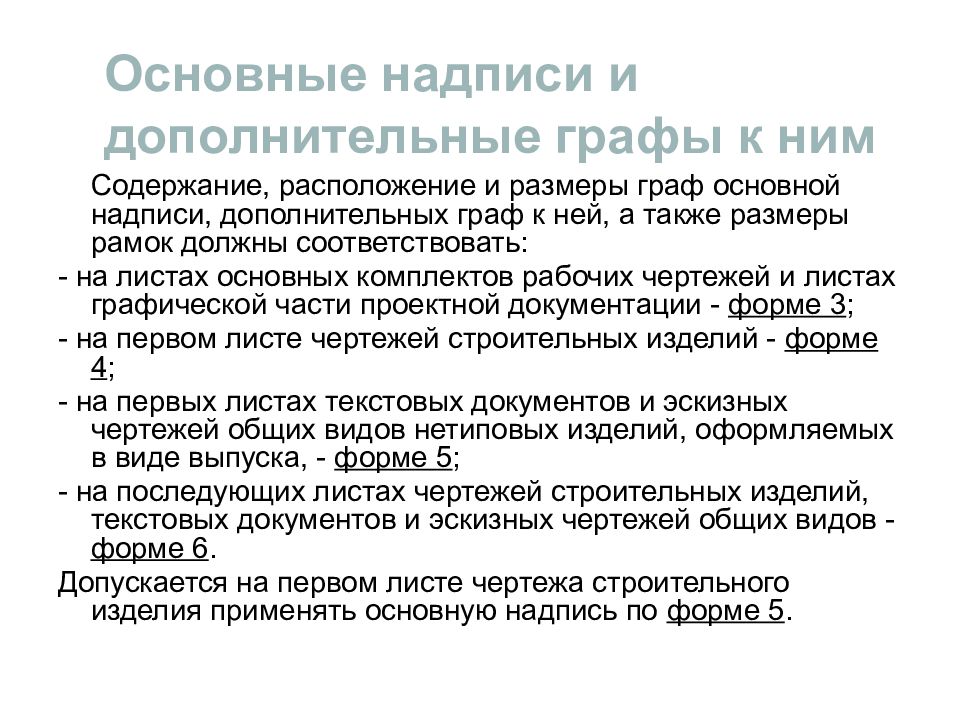

Содержание, расположение и размеры граф основной надписи, дополнительных граф к ней, а также размеры рамок должны соответствовать: - на листах основных комплектов рабочих чертежей и листах графической части проектной документации - форме 3 ; - на первом листе чертежей строительных изделий - форме 4 ; - на первых листах текстовых документов и эскизных чертежей общих видов нетиповых изделий, оформляемых в виде выпуска, - форме 5 ; - на последующих листах чертежей строительных изделий, текстовых документов и эскизных чертежей общих видов - форме 6. Допускается на первом листе чертежа строительного изделия применять основную надпись по форме 5.
Форма 3 - Для листов основных комплектов РД
Форма 5 - Для всех видов текстовых документов (первые листы)
Форма 6 - Для чертежей строительных изделий и всех видов текстовых документов (последующие листы)
Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх в соответствии с рисунком 1а или как показано на рисунках 1б и 1в. Рисунок 1

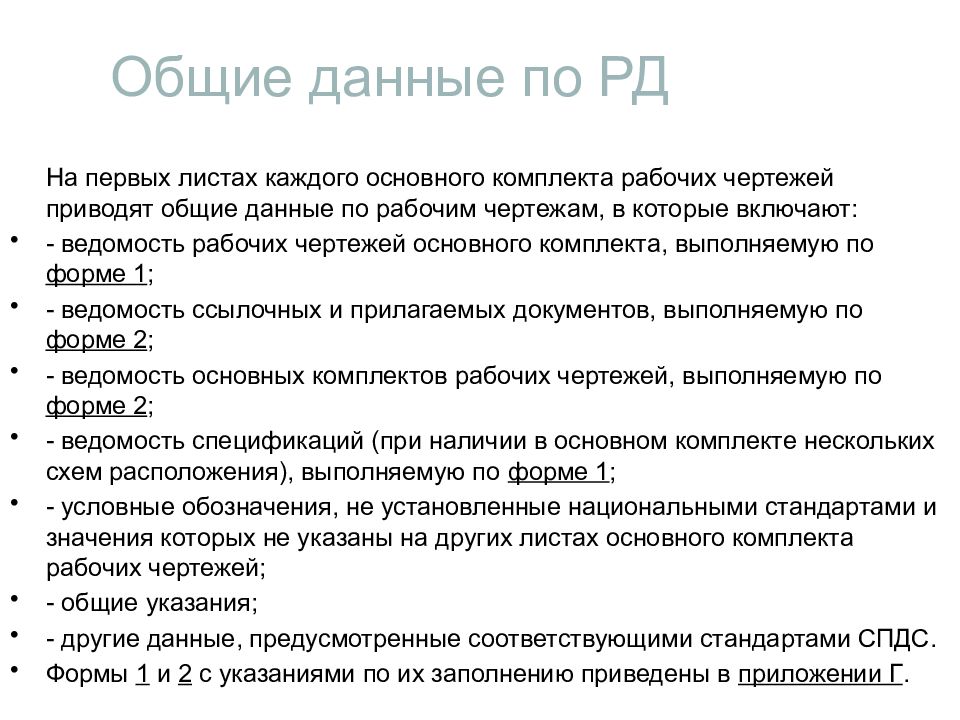

На первых листах каждого основного комплекта рабочих чертежей приводят общие данные по рабочим чертежам, в которые включают: - ведомость рабочих чертежей основного комплекта, выполняемую по форме 1 ; - ведомость ссылочных и прилагаемых документов, выполняемую по форме 2 ; - ведомость основных комплектов рабочих чертежей, выполняемую по форме 2 ; - ведомость спецификаций (при наличии в основном комплекте нескольких схем расположения), выполняемую по форме 1 ; - условные обозначения, не установленные национальными стандартами и значения которых не указаны на других листах основного комплекта рабочих чертежей; - общие указания; - другие данные, предусмотренные соответствующими стандартами СПДС. Формы 1 и 2 с указаниями по их заполнению приведены в приложении Г.

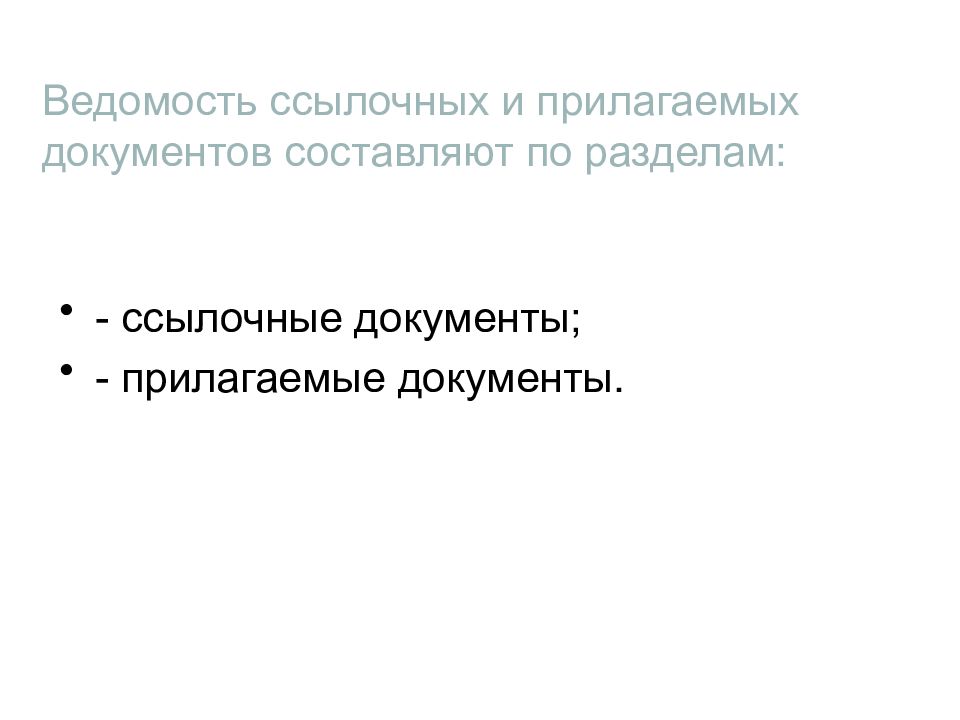

- ссылочные документы; - прилагаемые документы.
- реквизиты документов; - запись о соответствии рабочей документации заданию на проектирование; - перечень технических регламентов и нормативных документов (стандартов, сводов правил и т.п); - абсолютную отметку, принятую в рабочих чертежах здания или сооружения условно за нулевую (как правило, приводят на архитектурно-строительных чертежах); - запись о результатах проверки на патентоспособность и патентную; - перечень видов работ, которые оказывают влияние на безопасность здания или; - сведения о том, кому принадлежит данная интеллектуальная собственность (при необходимости); - эксплуатационные требования, предъявляемые к проектируемому зданию или сооружению (при необходимости); - другие необходимые указания.
Форма 7 - Спецификация Форма 8 - Групповая спецификация
