Типология общественных зданий лекция 10 Игорь Викторович Поповский Доцент кафедры архитектуры

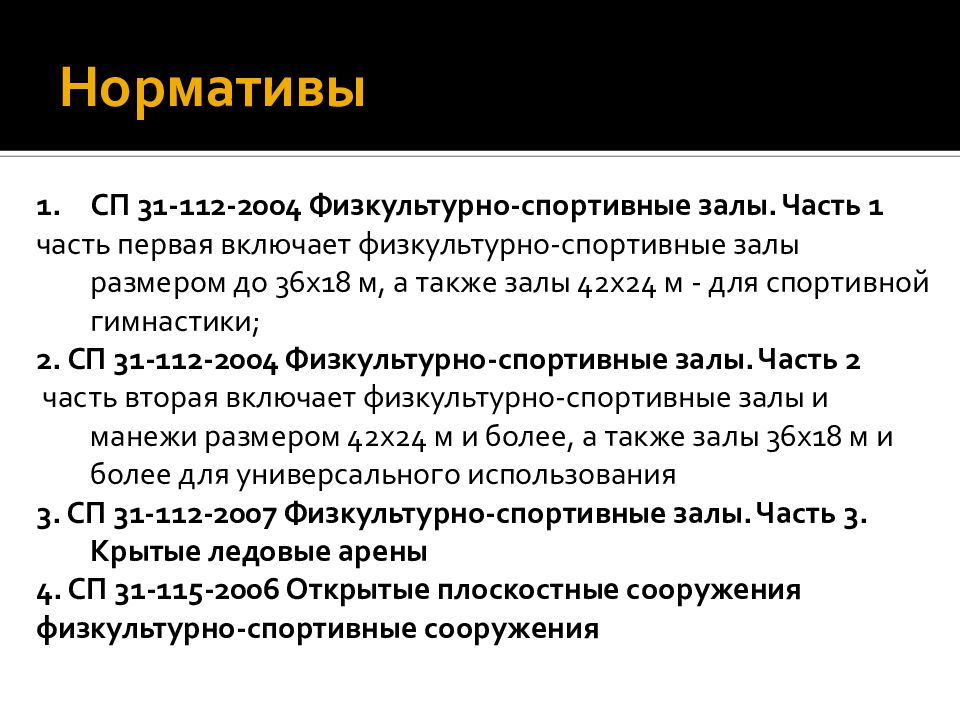

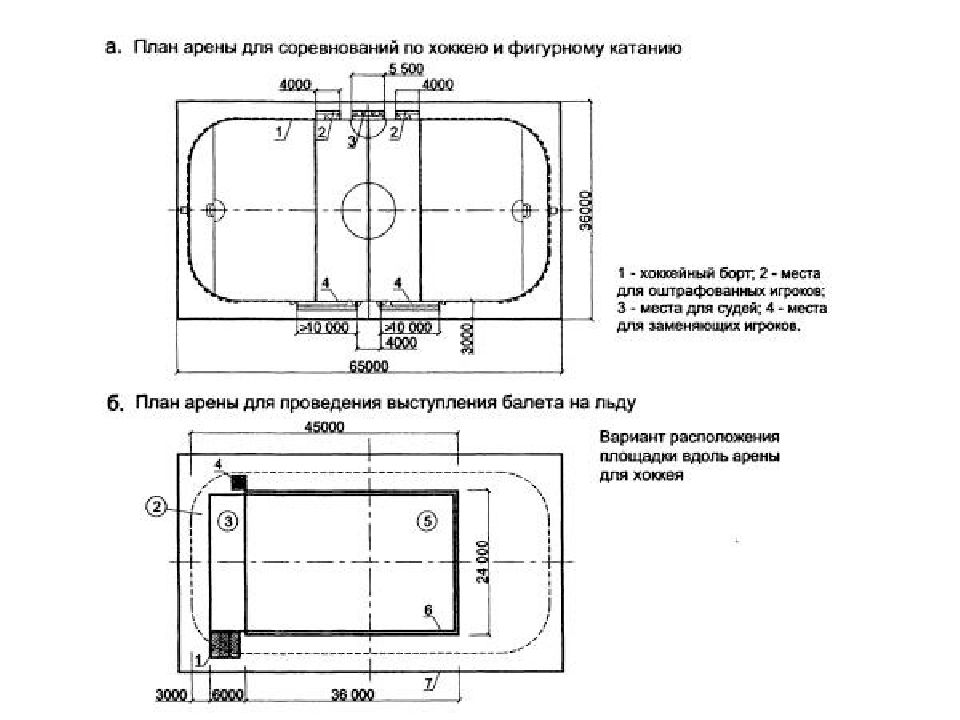

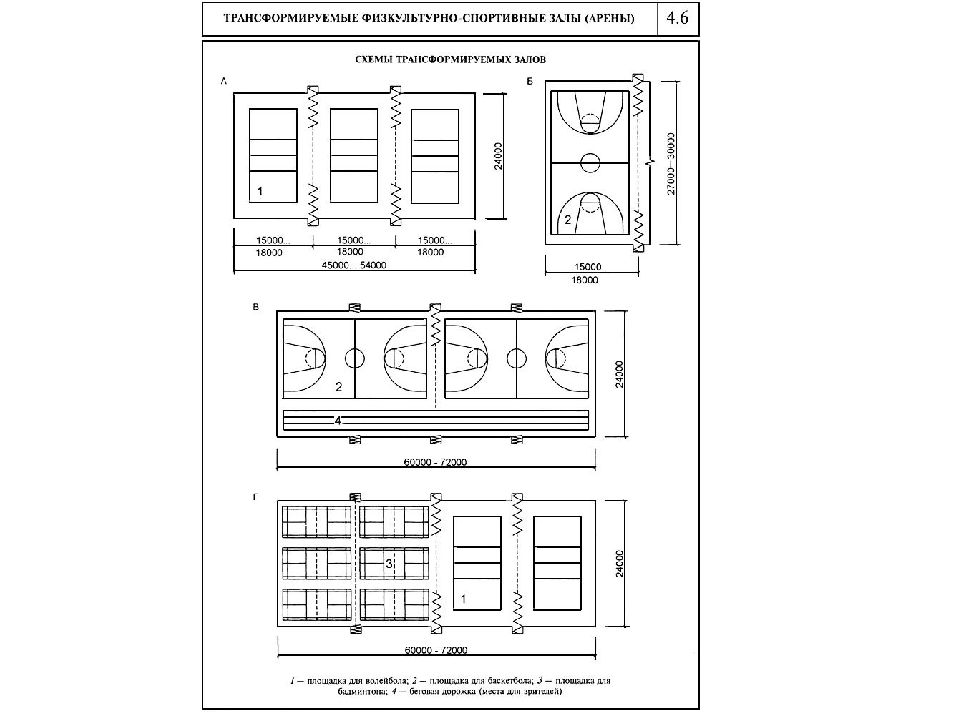

СП 31-112-2004 Физкультурно-спортивные залы. Часть 1 часть первая включает физкультурно-спортивные залы размером до 36х18 м, а также залы 42х24 м - для спортивной гимнастики; 2. СП 31-112-2004 Физкультурно-спортивные залы. Часть 2 часть вторая включает физкультурно-спортивные залы и манежи размером 42х24 м и более, а также залы 36х18 м и более для универсального использования 3. СП 31-112-2007 Физкультурно-спортивные залы. Часть 3. Крытые ледовые арены 4. СП 31-115-2006 Открытые плоскостные сооружения физкультурно-спортивные сооружения Нормативы

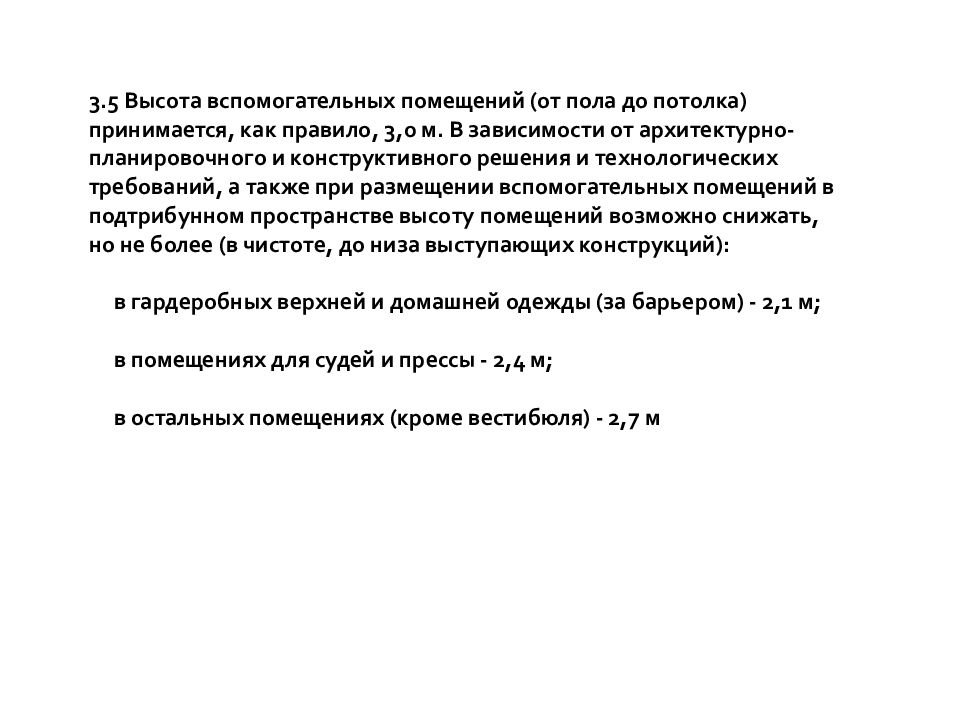

3.5 Высота вспомогательных помещений (от пола до потолка) принимается, как правило, 3,0 м. В зависимости от архитектурно-планировочного и конструктивного решения и технологических требований, а также при размещении вспомогательных помещений в подтрибунном пространстве высоту помещений возможно снижать, но не более (в чистоте, до низа выступающих конструкций): в гардеробных верхней и домашней одежды (за барьером) - 2,1 м; в помещениях для судей и прессы - 2,4 м; в остальных помещениях (кроме вестибюля) - 2,7 м

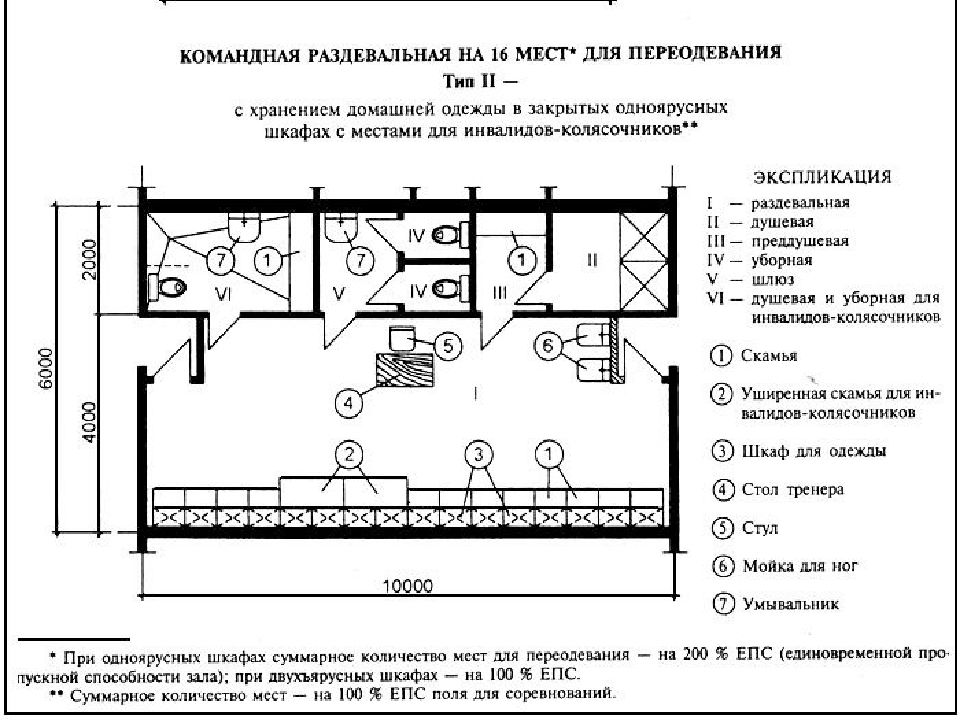

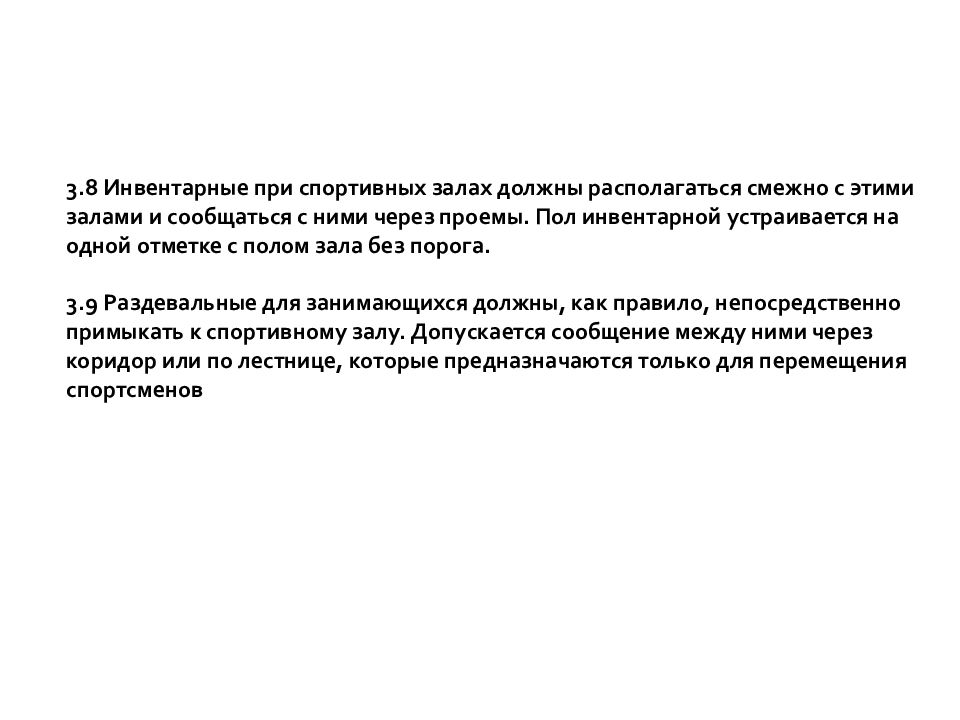

3.8 Инвентарные при спортивных залах должны располагаться смежно с этими залами и сообщаться с ними через проемы. Пол инвентарной устраивается на одной отметке с полом зала без порога. 3.9 Раздевальные для занимающихся должны, как правило, непосредственно примыкать к спортивному залу. Допускается сообщение между ними через коридор или по лестнице, которые предназначаются только для перемещения спортсменов

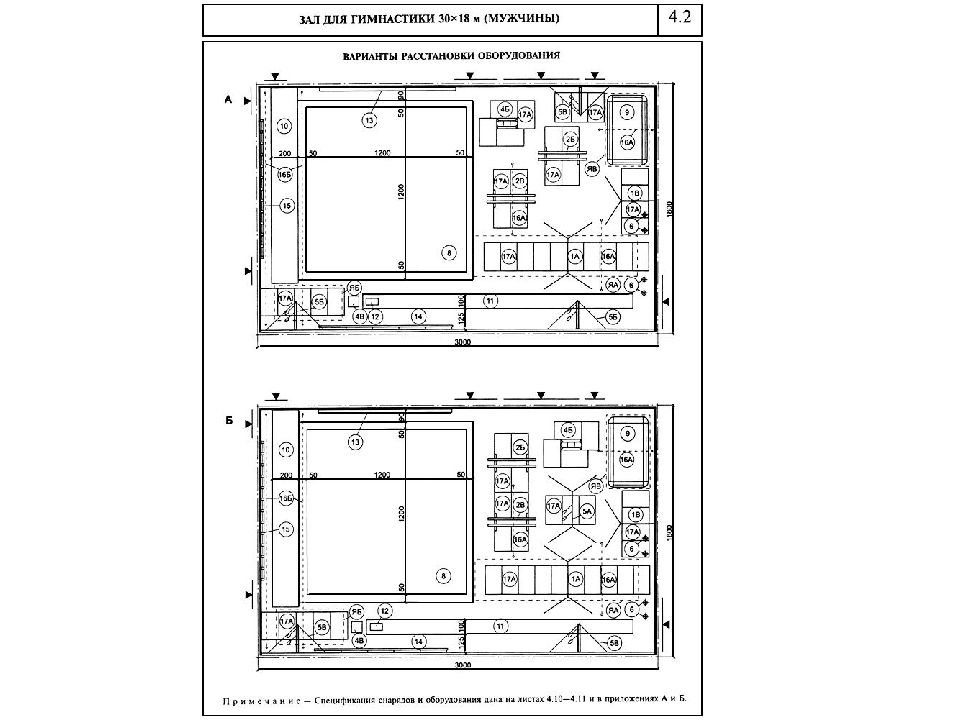

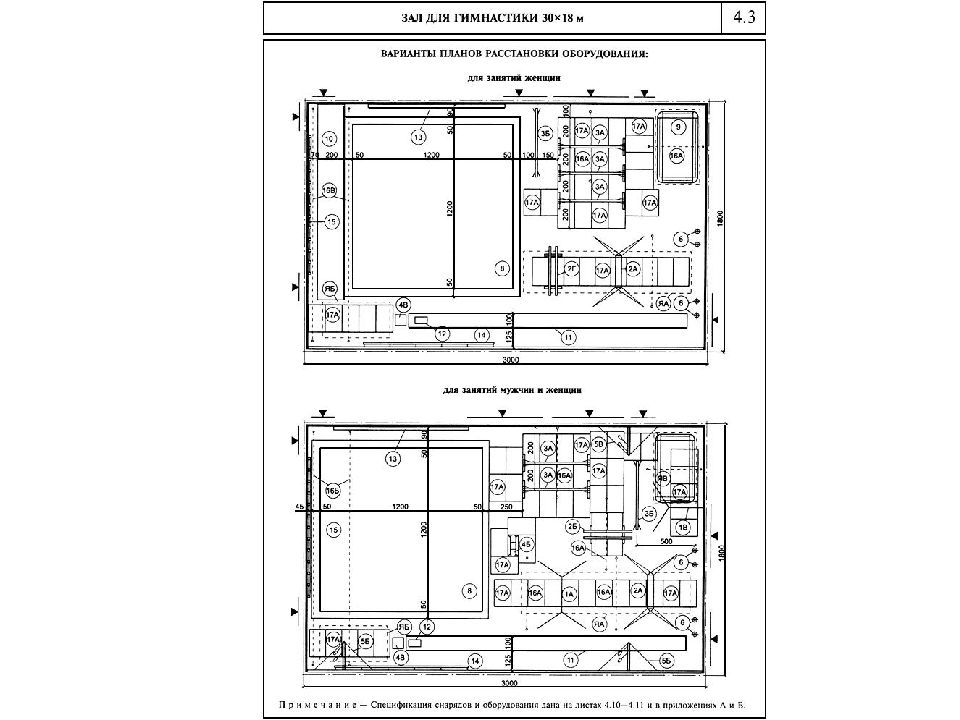

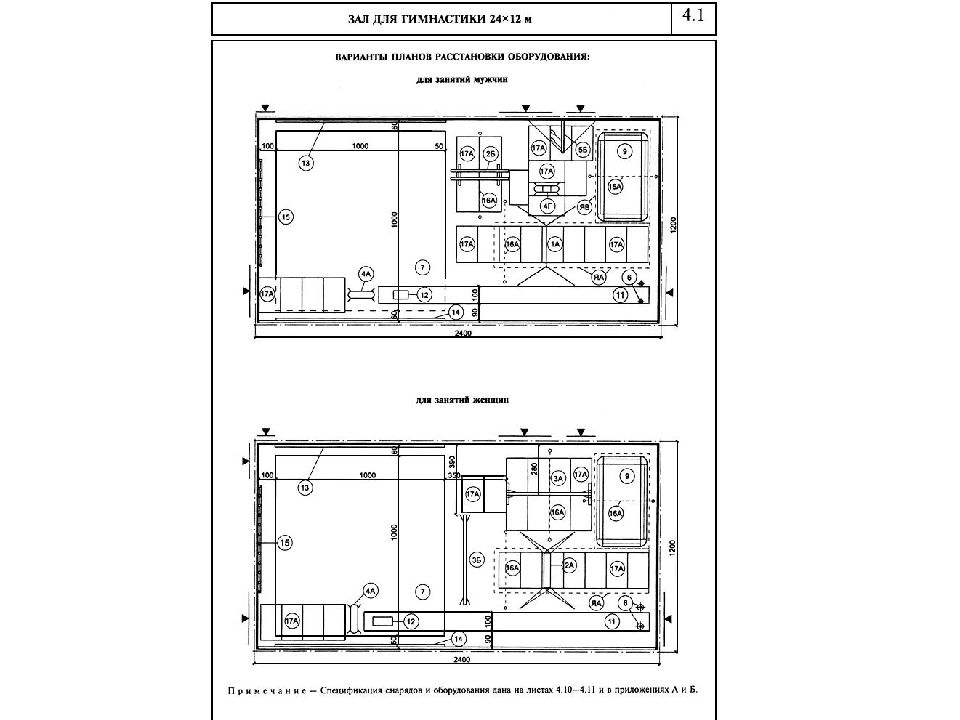

3.7 Залы для тяжелой атлетики, а также помещения для индивидуальной силовой подготовки рекомендуется размещать на первом этаже. Залы для гимнастики размещаются, как правило, на первом этаже здания с устройством пола по грунту. При необходимости размещения на втором (и выше) этаже или над подвалом следует предусматривать такую конструкцию перекрытия, которая позволяла бы устраивать в зале ямы под снарядами. В исключительных случаях (например, при реконструкции зданий) ямы можно не устраивать. Залы для спортивных игр, бокса, борьбы, общей физической подготовки (ОФП), аэробики и помещения для тренажеров допускается размещать на любом этаже здания

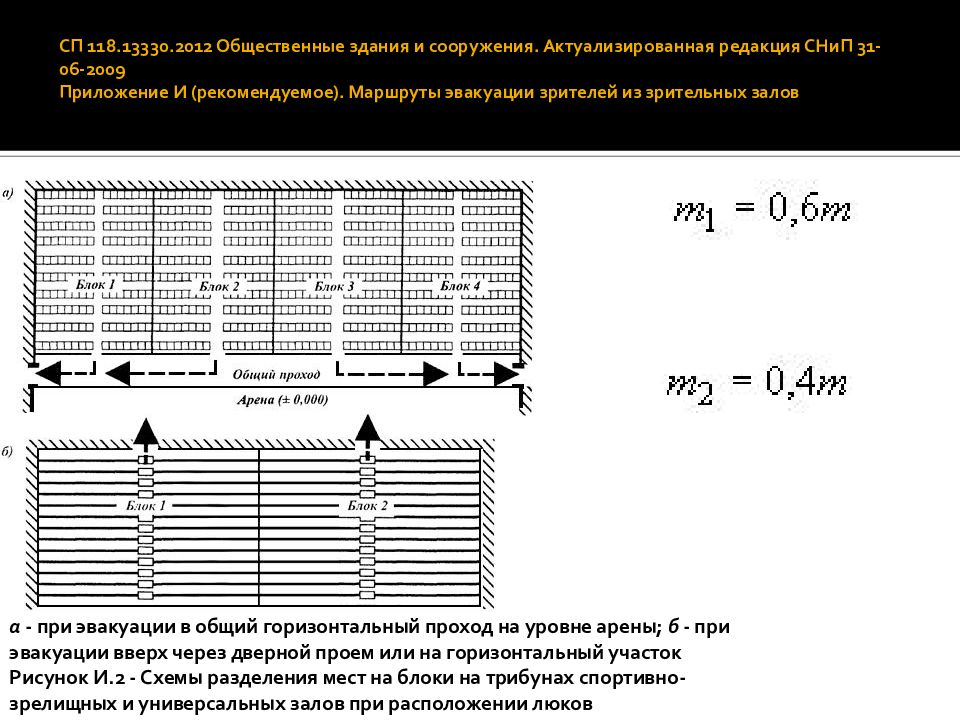

а - при эвакуации в общий горизонтальный проход на уровне арены; б - при эвакуации вверх через дверной проем или на горизонтальный участок Рисунок И.2 - Схемы разделения мест на блоки на трибунах спортивно-зрелищных и универсальных залов при расположении люков . СП 118.13330.2012 Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 Приложение И (рекомендуемое). Маршруты эвакуации зрителей из зрительных залов
ТЕАТРЫ, КОНЦЕРТНЫЕ ЗАЛЫ, КИНОТЕАТРЫ

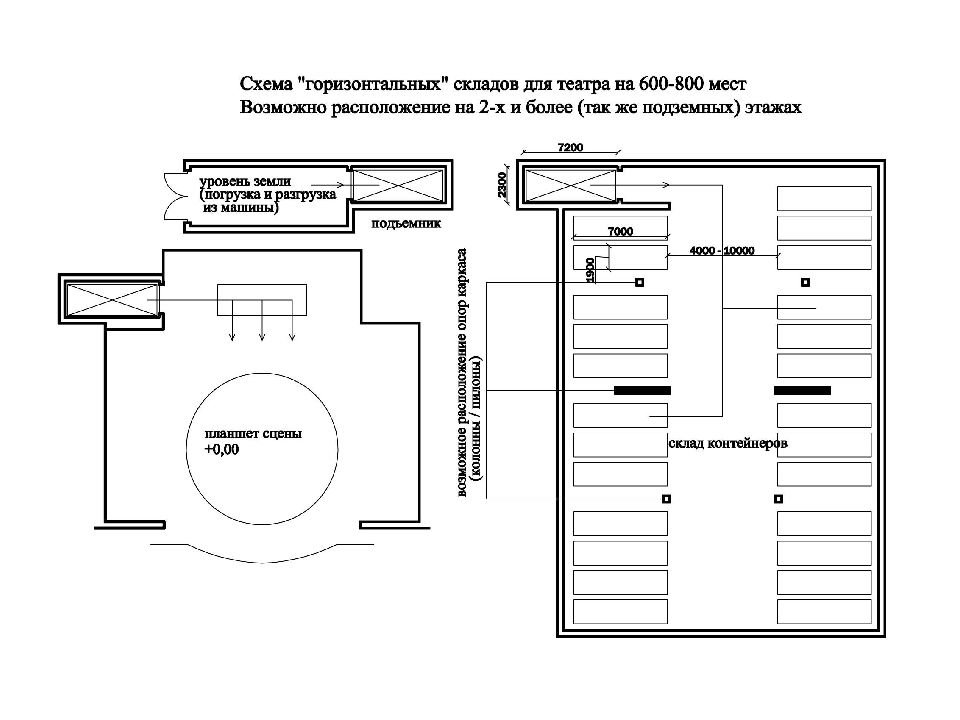

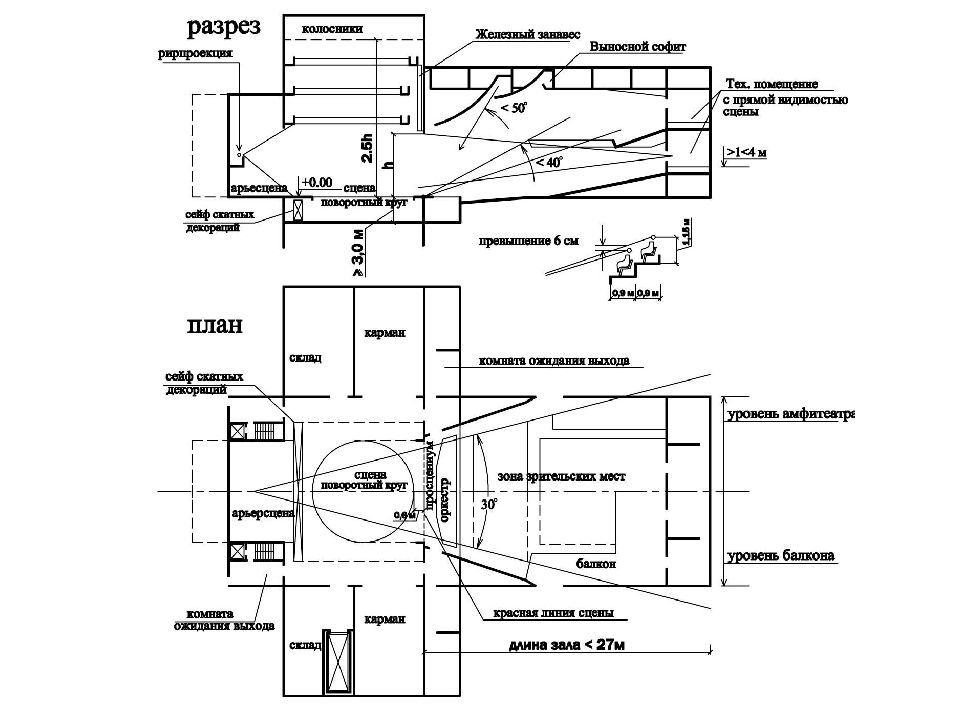

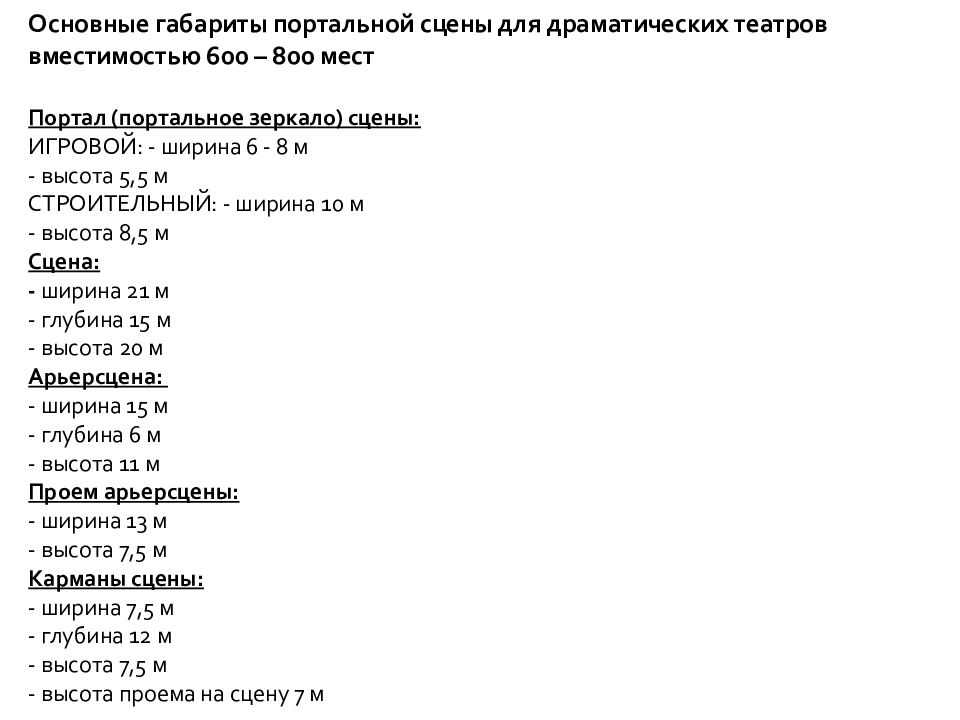

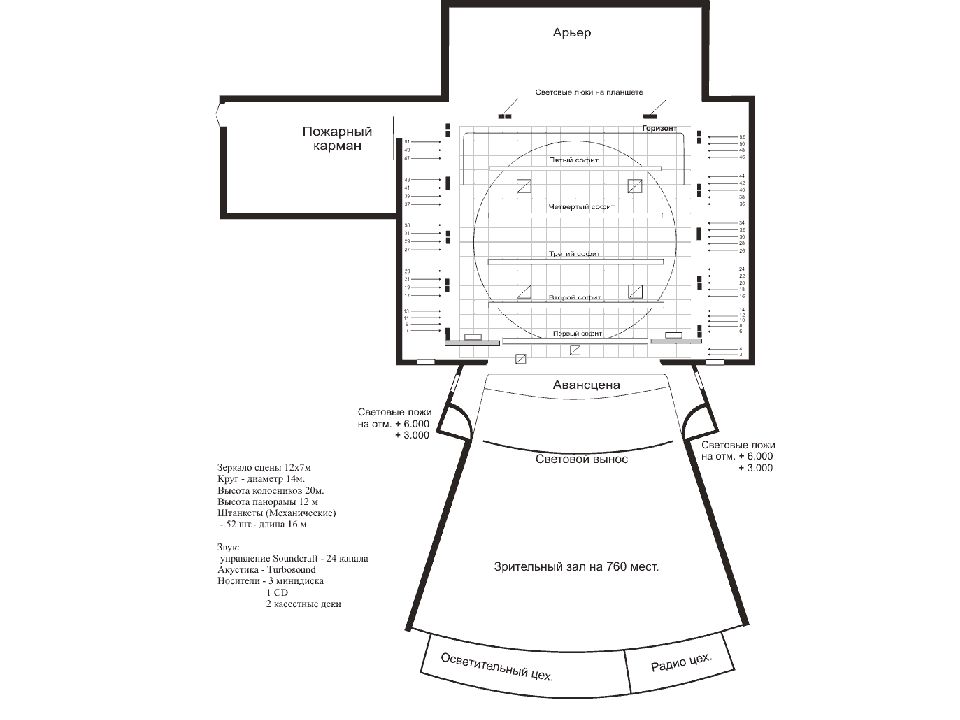

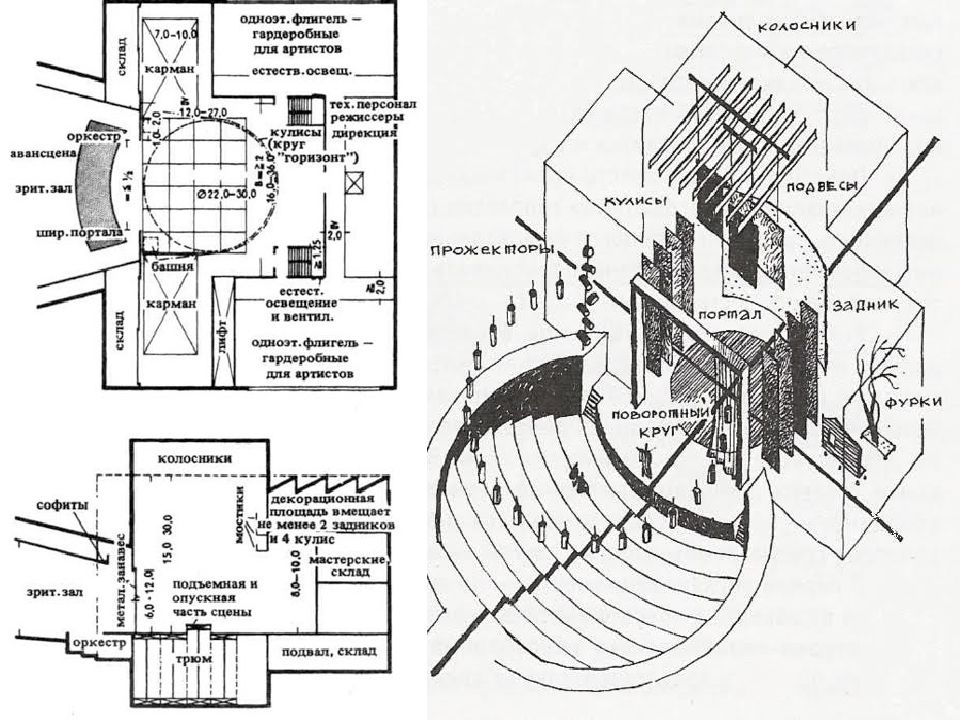

Основные габариты портальной сцены для драматических театров вместимостью 600 – 800 мест Портал (портальное зеркало) сцены: ИГРОВОЙ: - ширина 6 - 8 м - высота 5,5 м СТРОИТЕЛЬНЫЙ: - ширина 10 м - высота 8,5 м Сцена: - ширина 21 м - глубина 15 м - высота 20 м Арьерсцена: - ширина 15 м - глубина 6 м - высота 11 м Проем арьерсцены: - ширина 13 м - высота 7,5 м Карманы сцены: - ширина 7,5 м - глубина 12 м - высота 7,5 м - высота проема на сцену 7 м

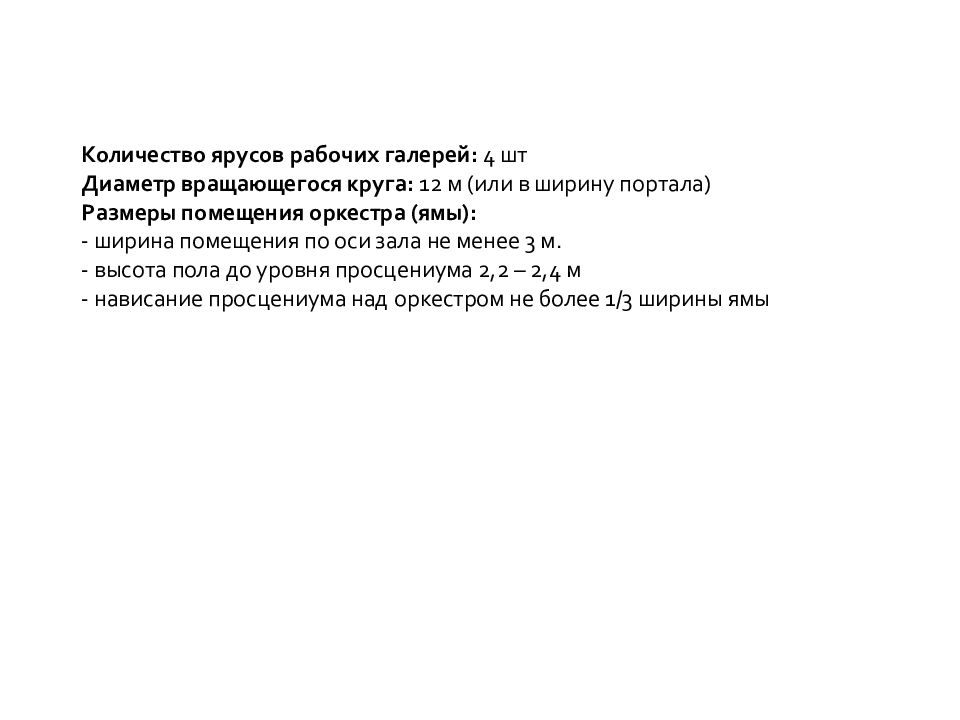

Количество ярусов рабочих галерей: 4 шт Диаметр вращающегося круга: 12 м (или в ширину портала) Размеры помещения оркестра (ямы): - ширина помещения по оси зала не менее 3 м. - высота пола до уровня просцениума 2,2 – 2,4 м - нависание просцениума над оркестром не более 1/3 ширины ямы

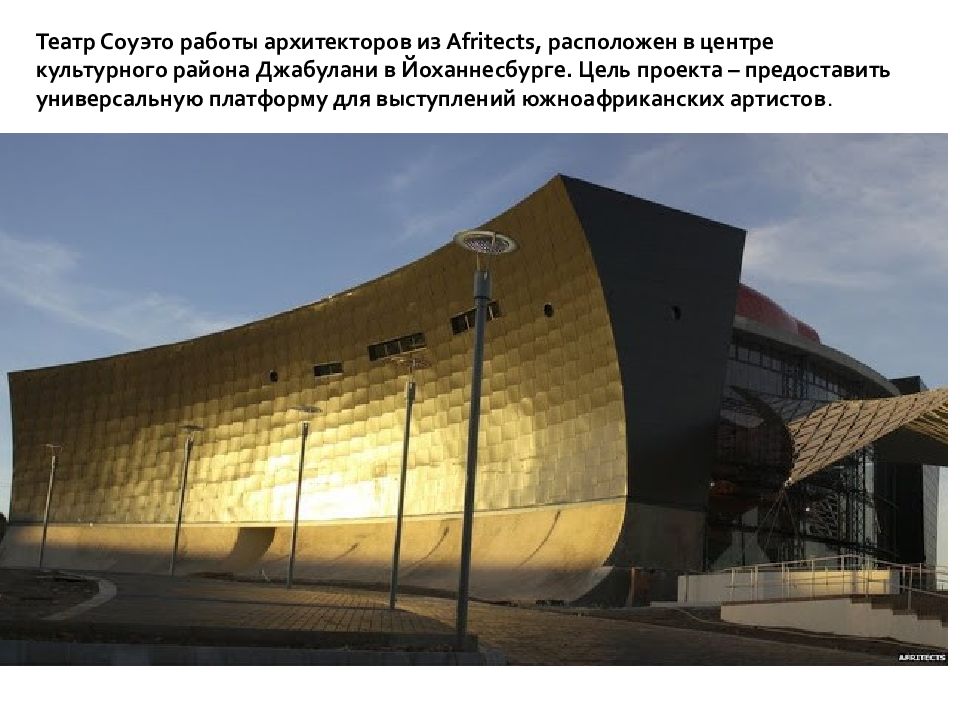

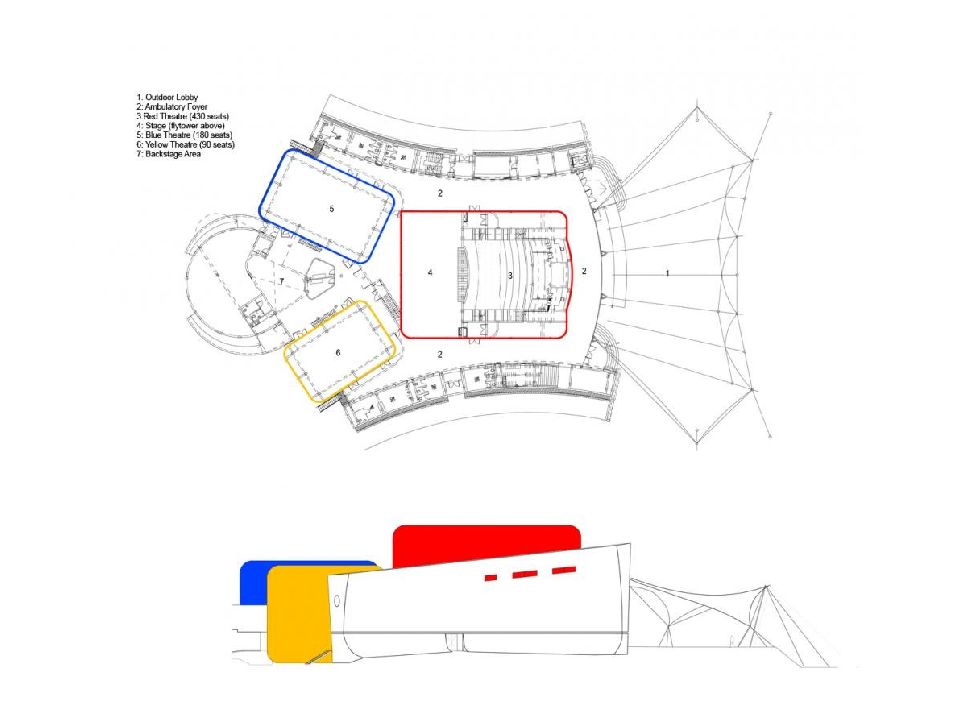

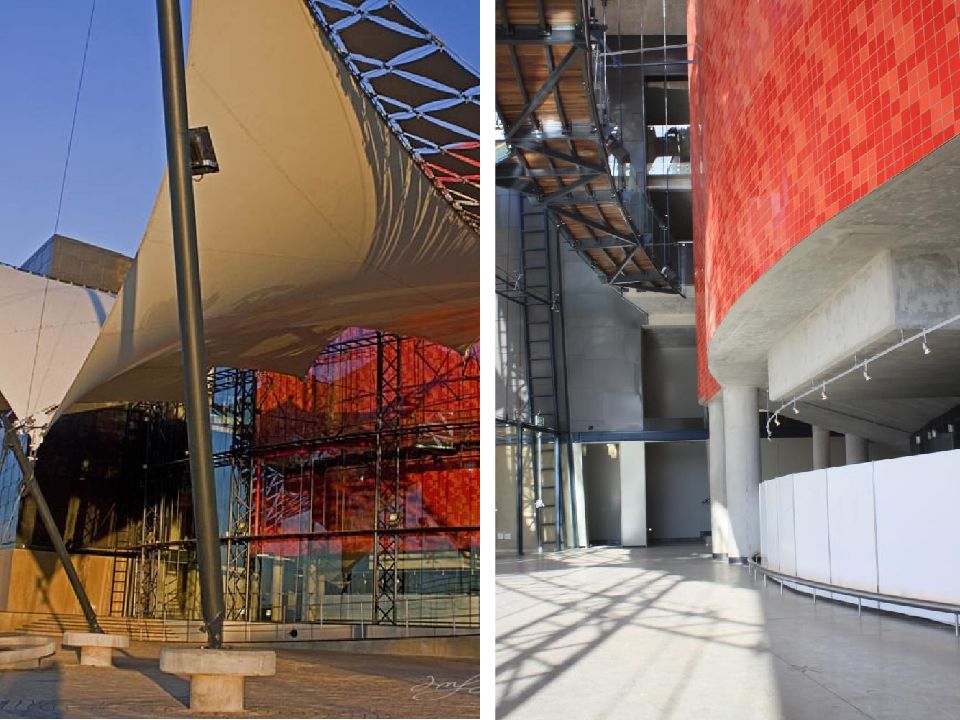

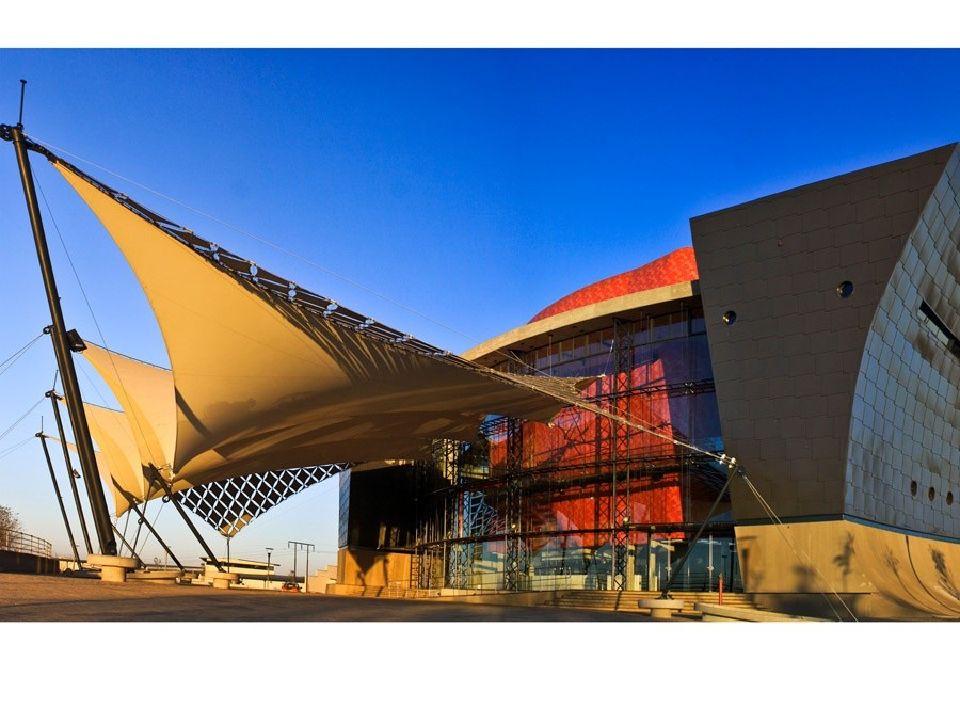

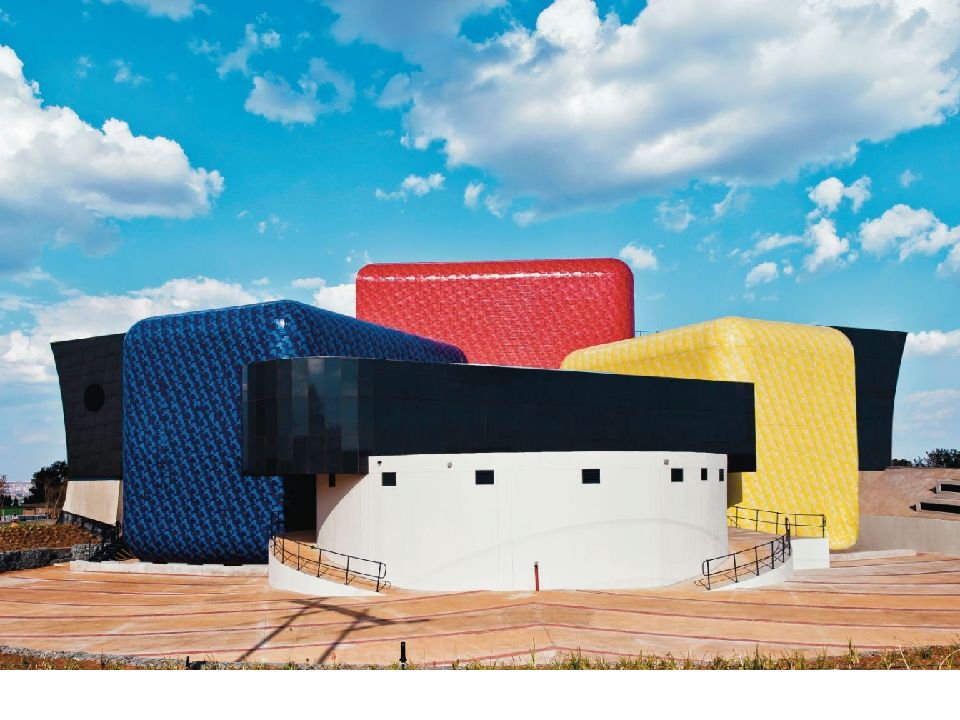

Театр Соуэто работы архитекторов из Afritects, расположен в центре культурного района Джабулани в Йоханнесбурге. Цель проекта – предоставить универсальную платформу для выступлений южноафриканских артистов.

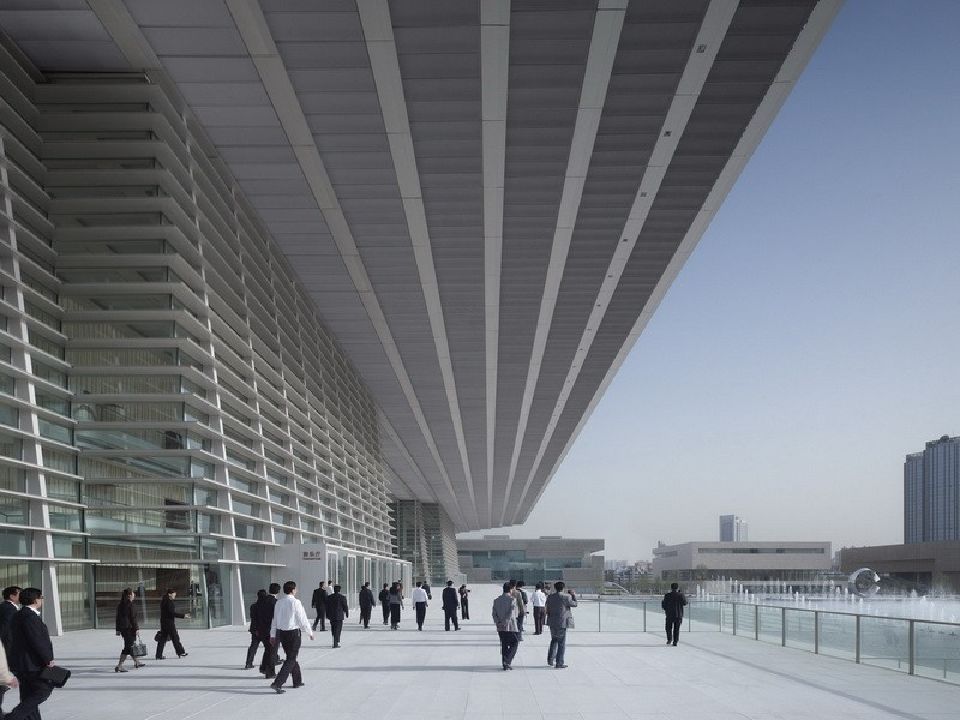

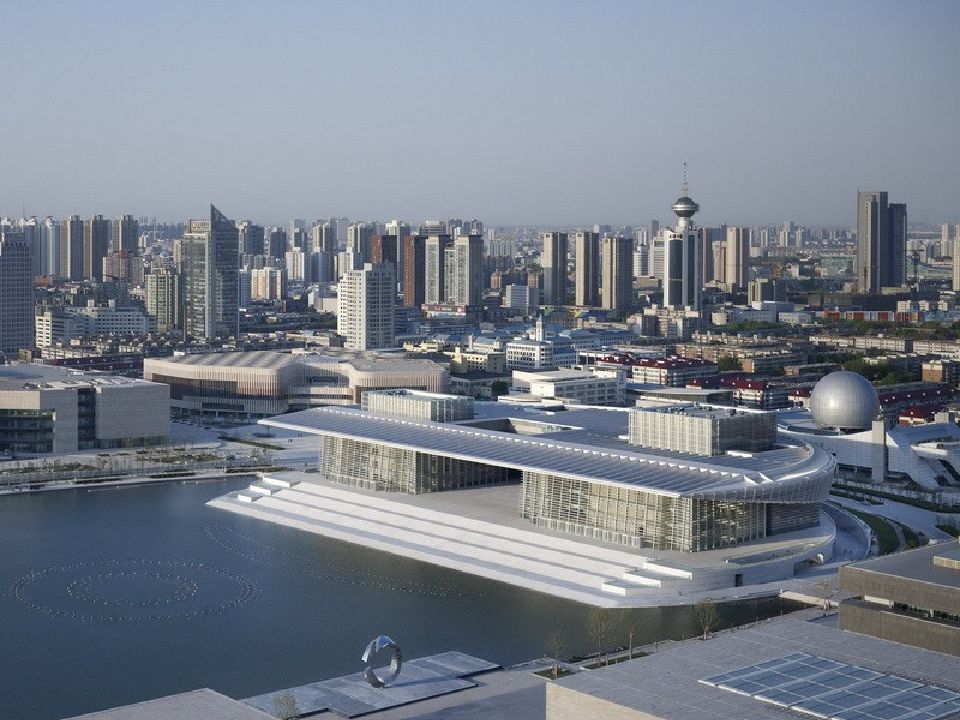

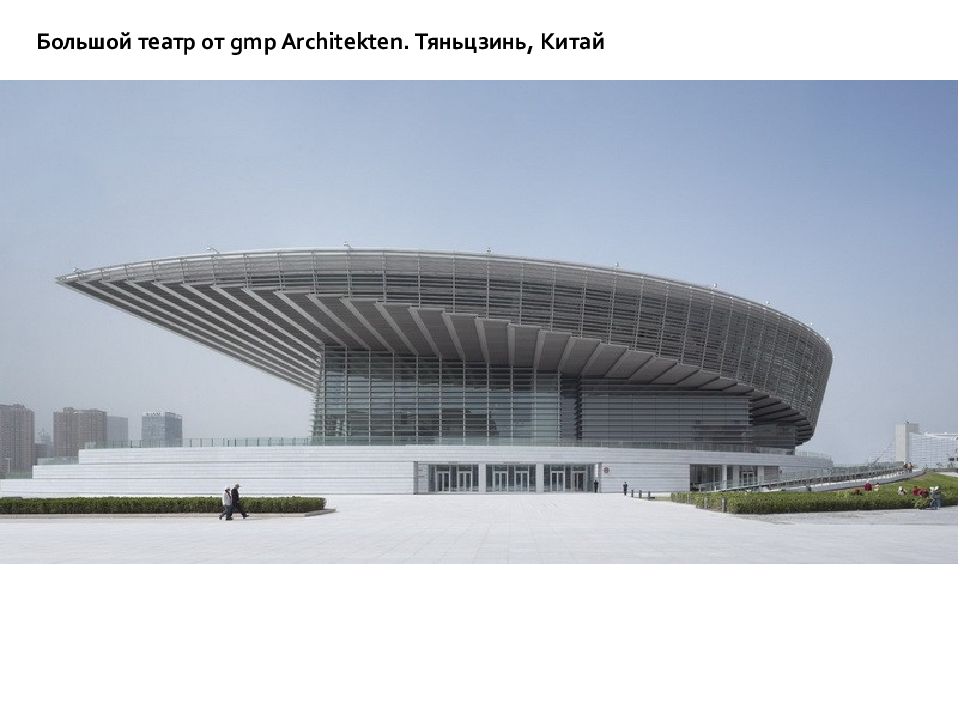

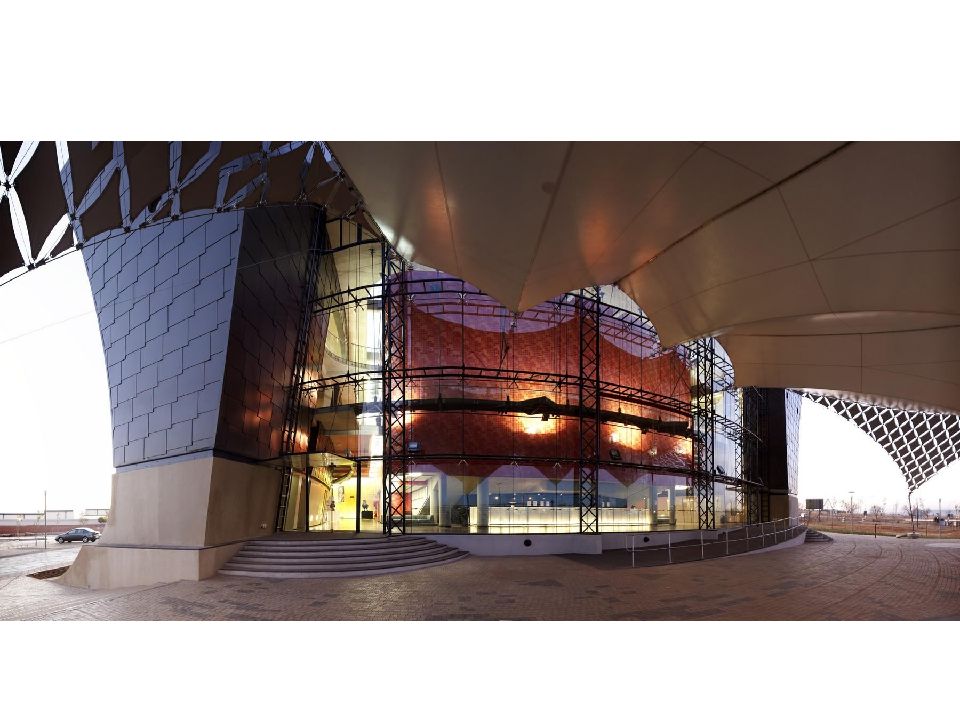

Большой театр от gmp Architekten. Тяньцзинь, Китай
09.11.2017 Спасибо за внимание!
