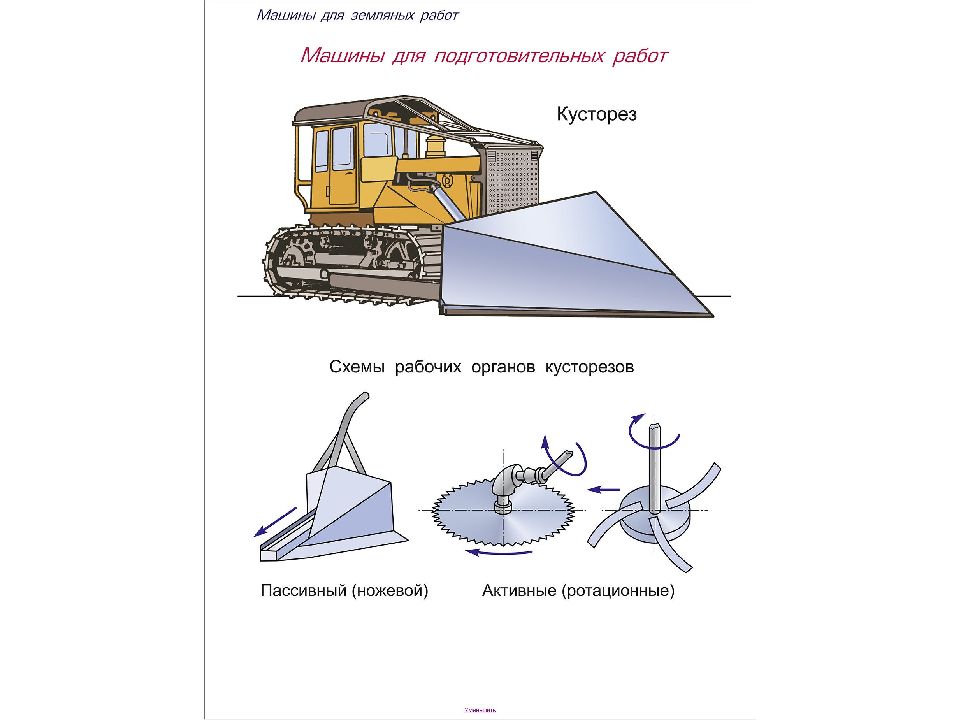

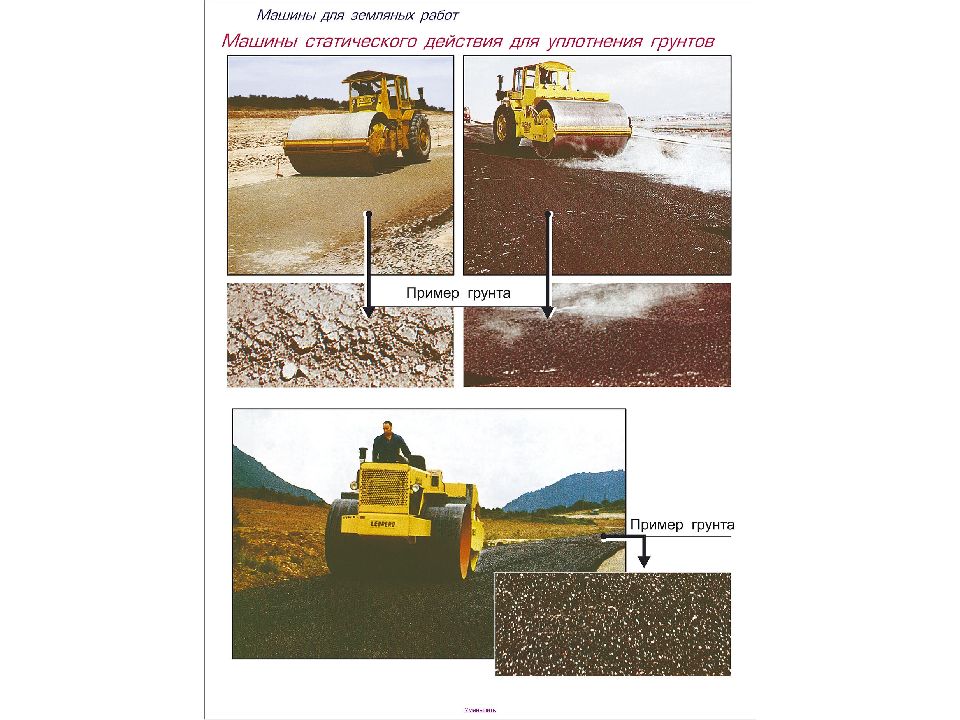

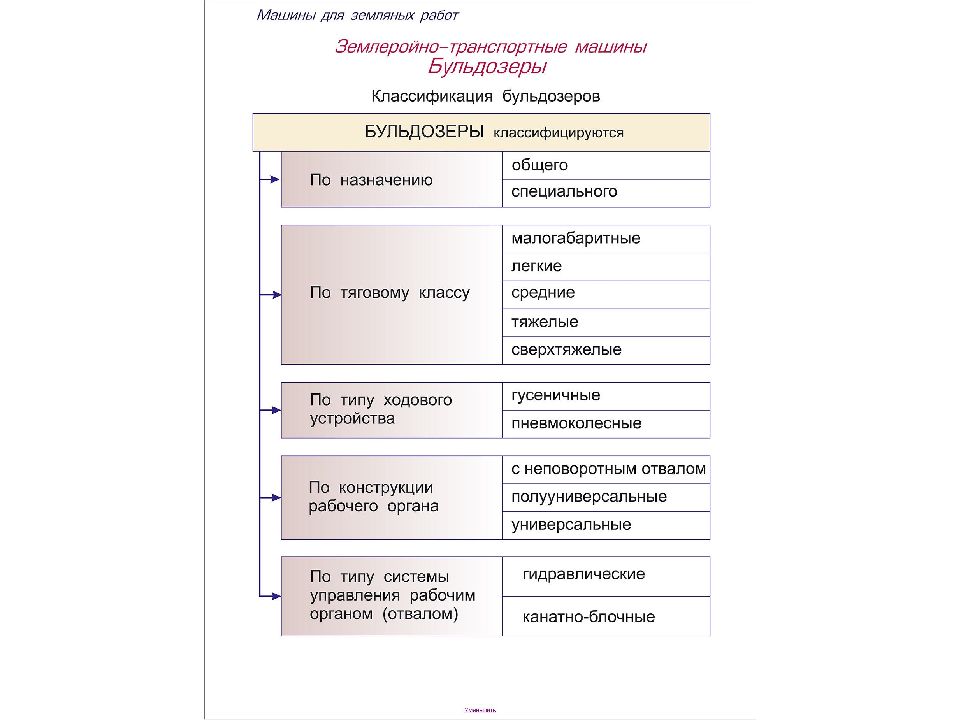

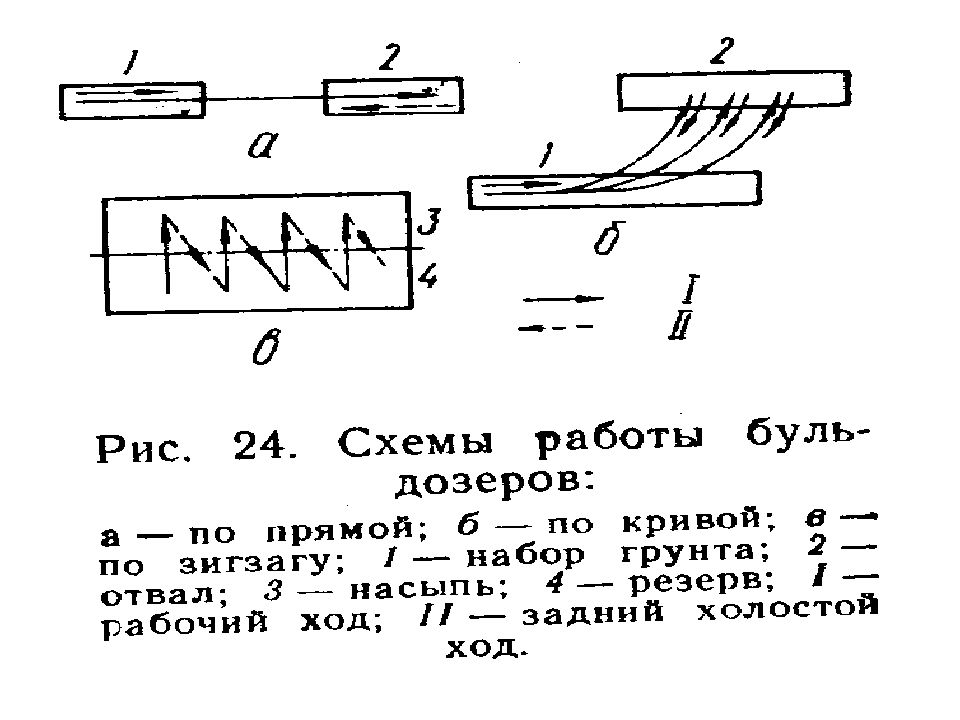

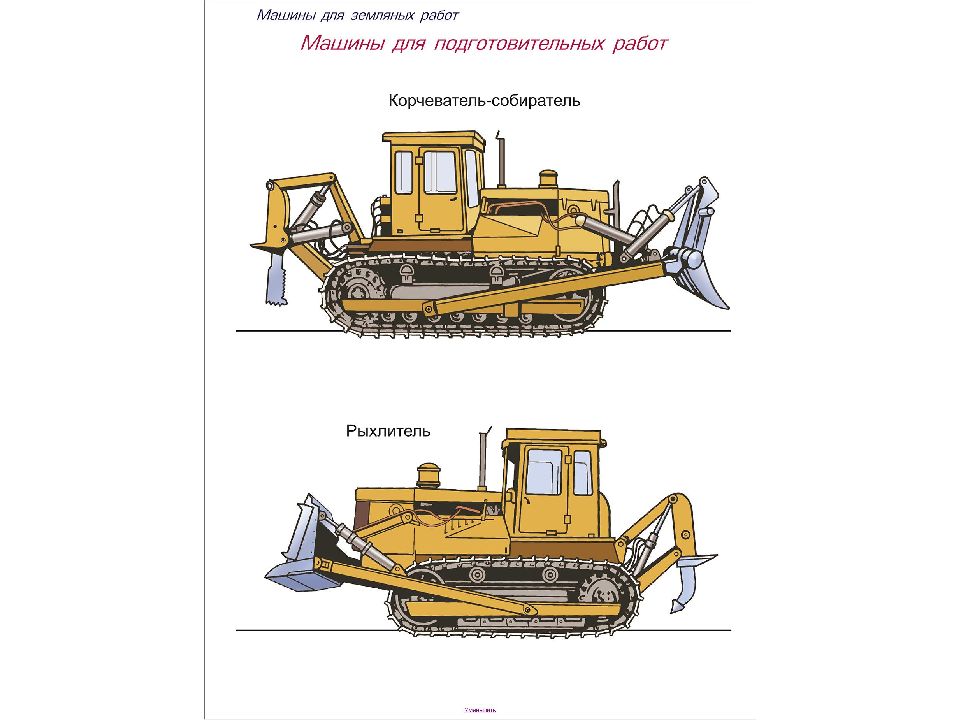

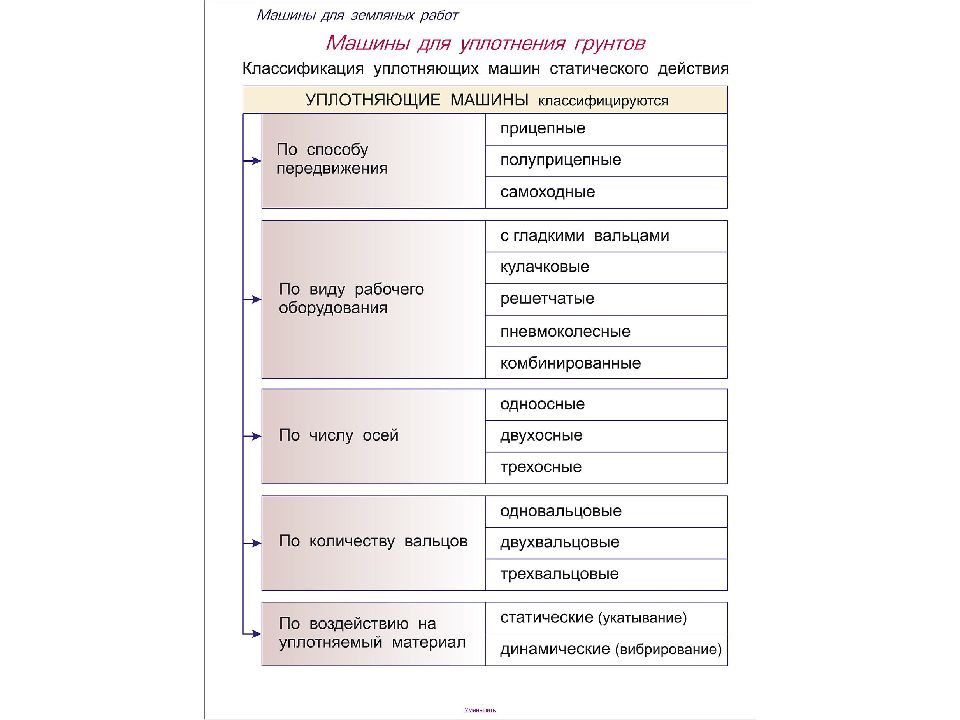

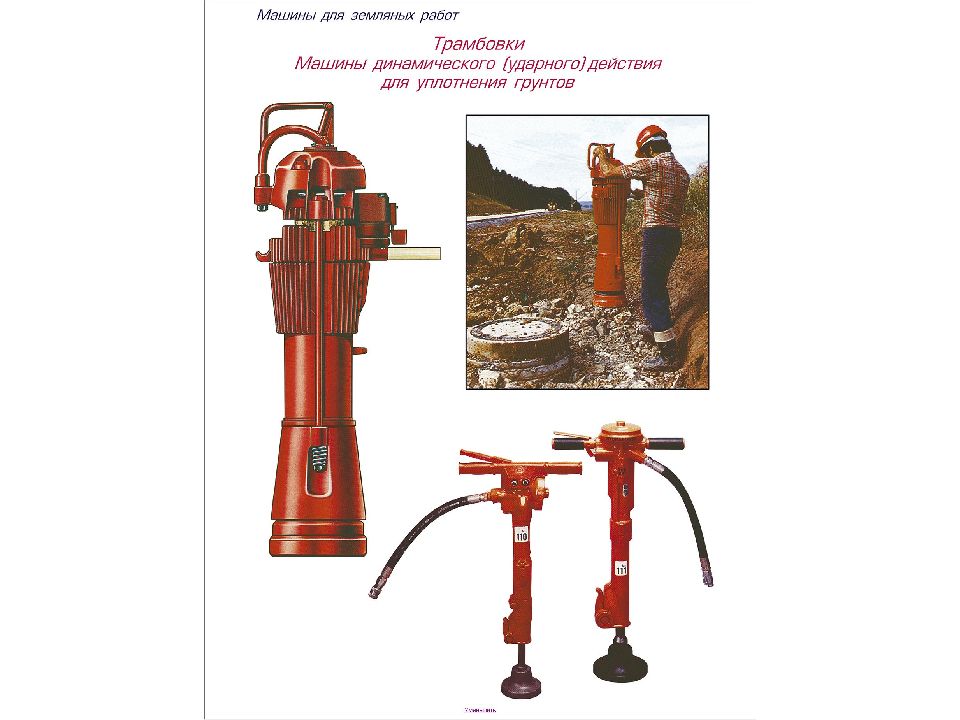

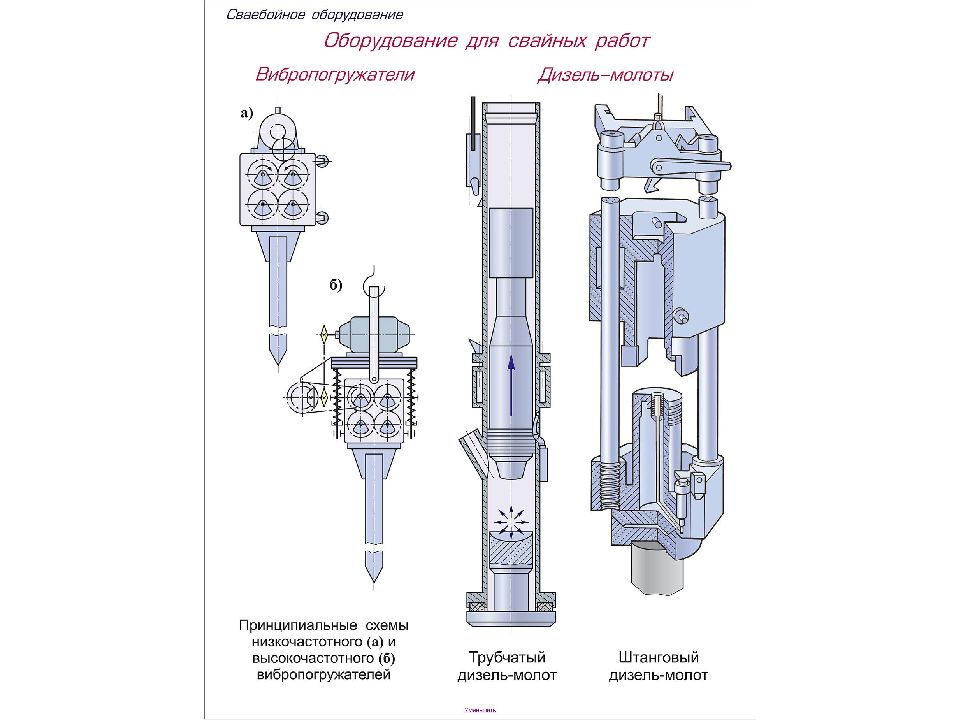

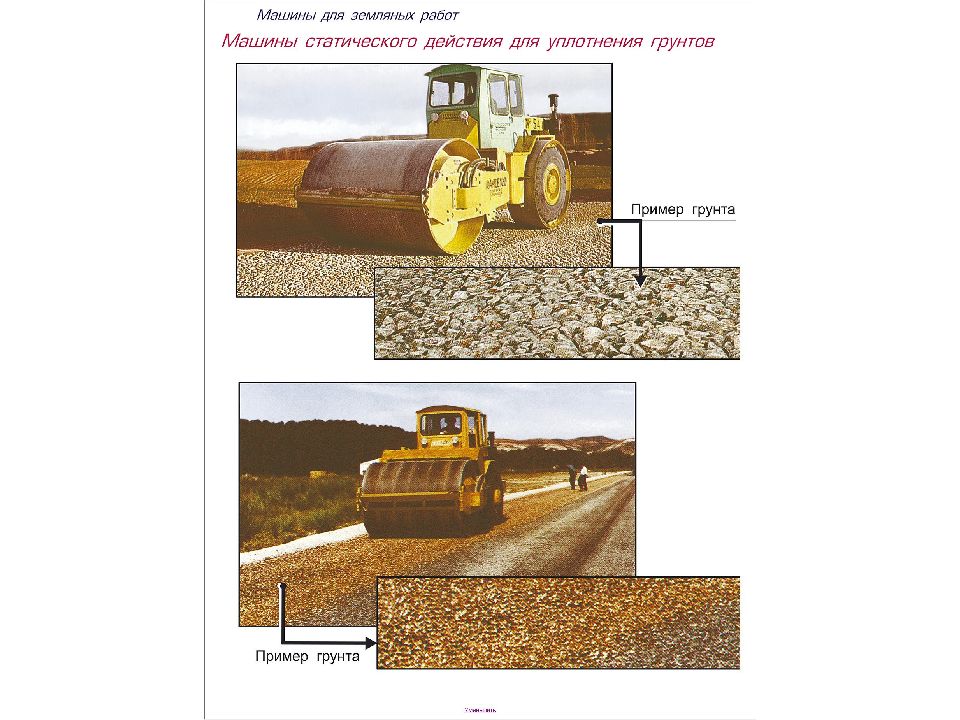

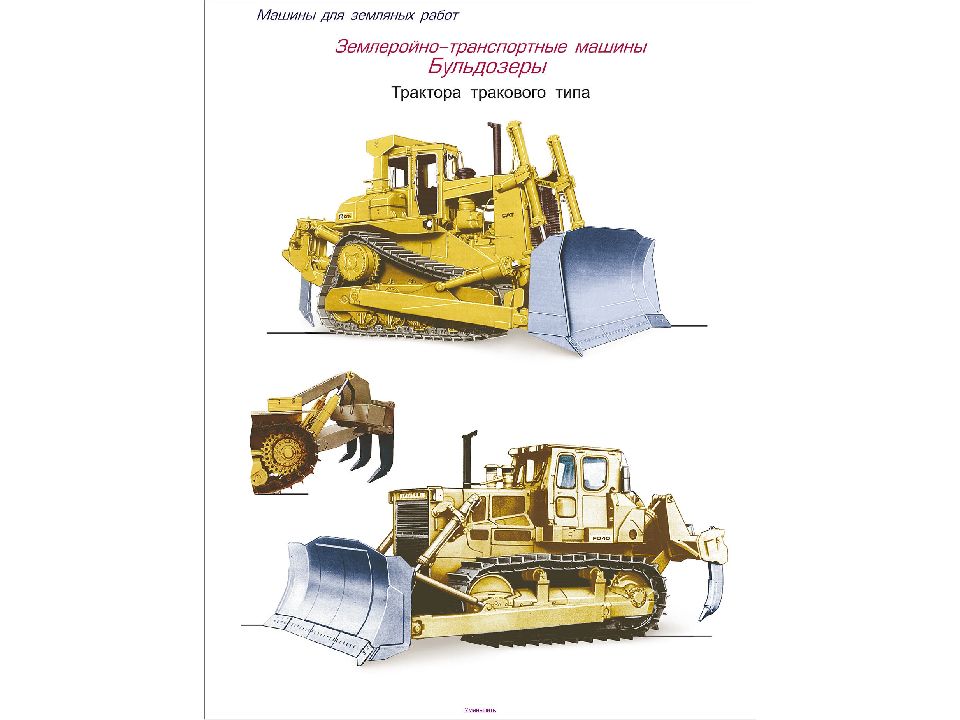

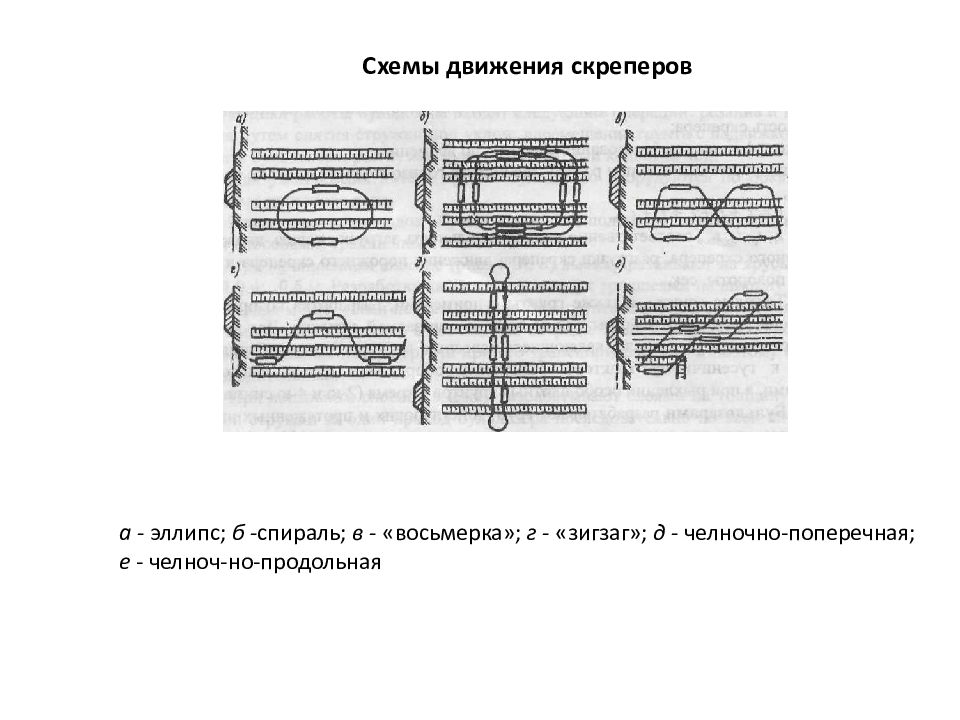

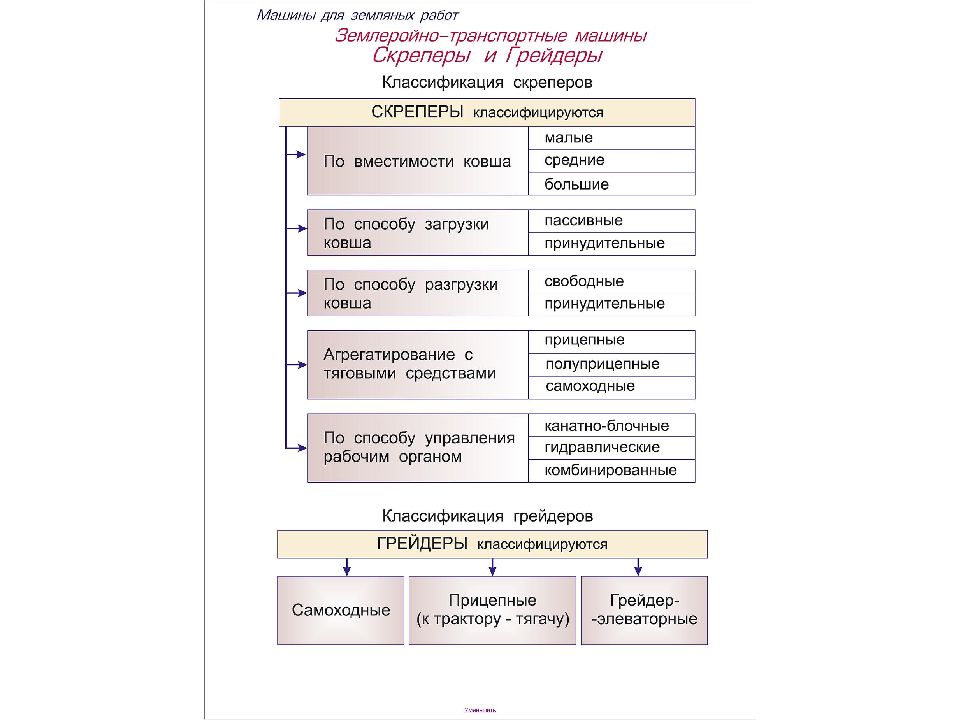

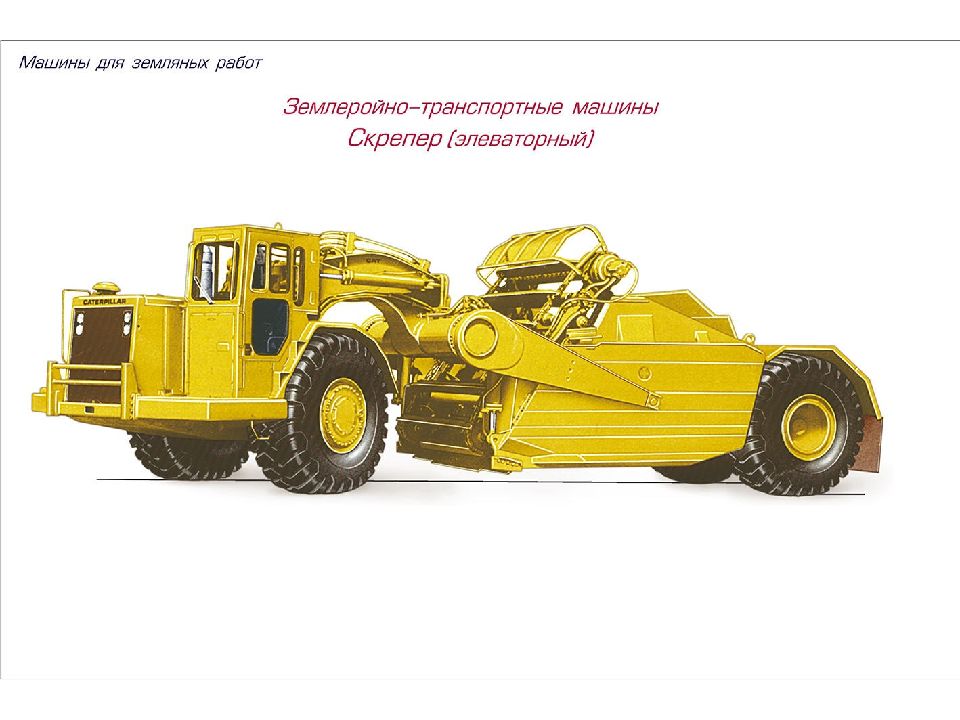

Схемы движения скреперов а - эллипс; б - спираль; в - «восьмерка»; г - «зигзаг»; д - челночно-поперечная ; е - челноч-но-продольная

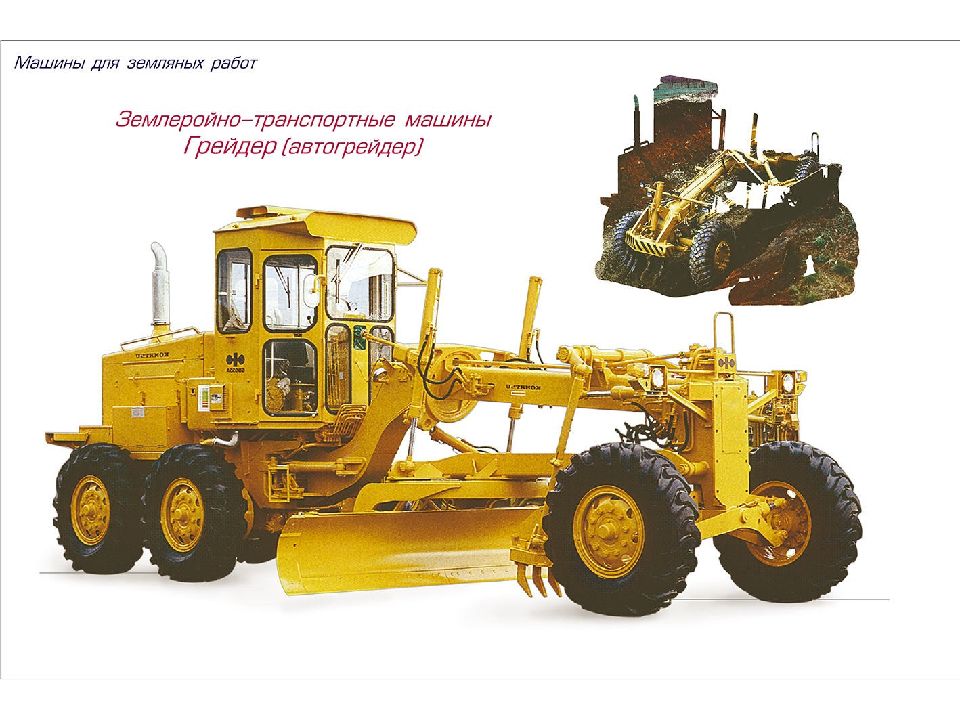

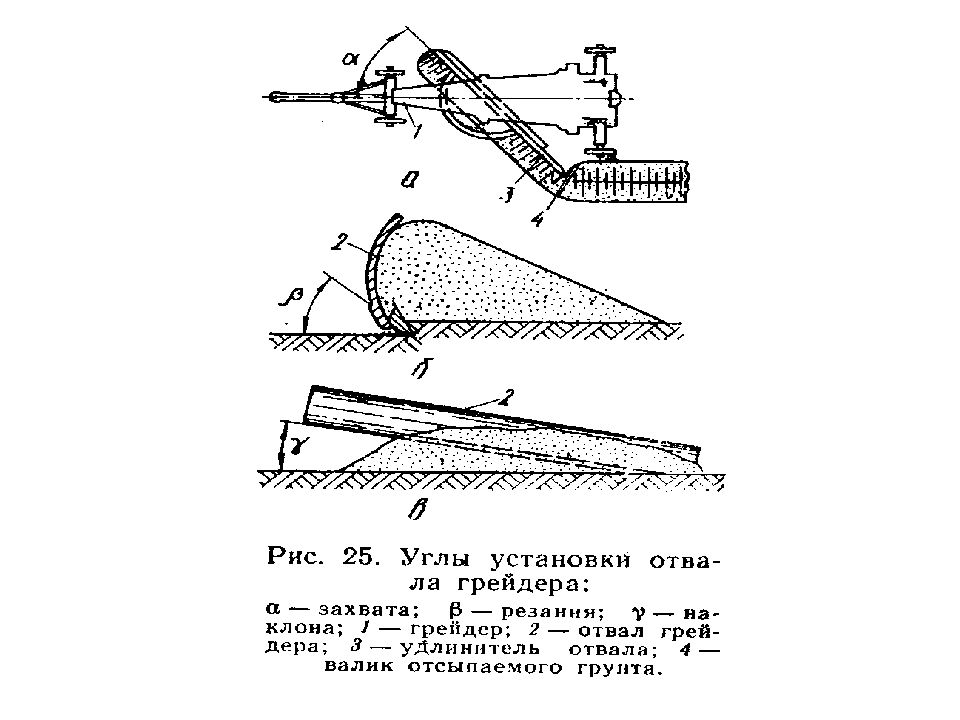

Автогрейдер /, 2, 3, — гидродвигатели управления кирковщиком, наклоном и поворотом отвала; 4 — базовый тягач; 5— распределитель; 6 — насос; 7— поворотная колонка

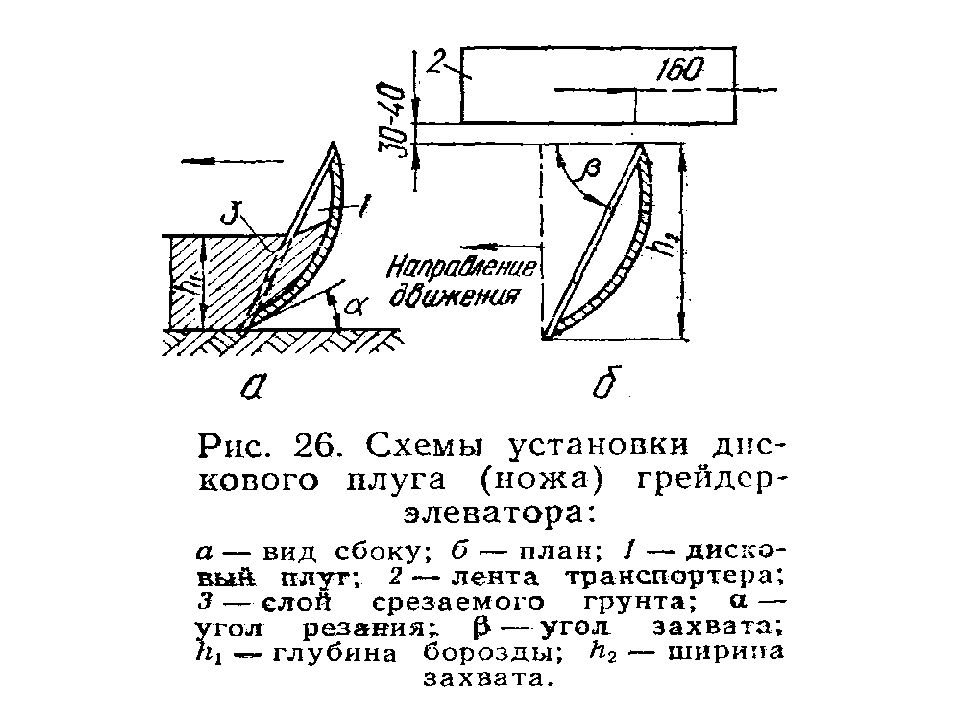

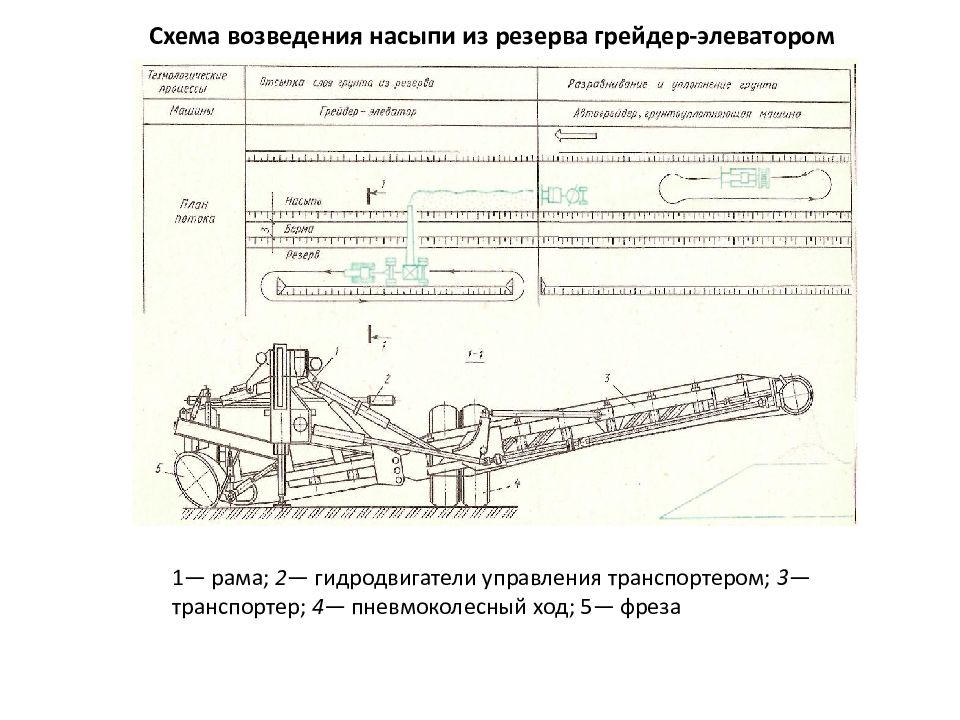

Схема возведения насыпи из резерва грейдер-элеватором 1— рама; 2 — гидродвигатели управления транспортером; 3 — транспортер; 4— пневмоколесный ход; 5— фреза

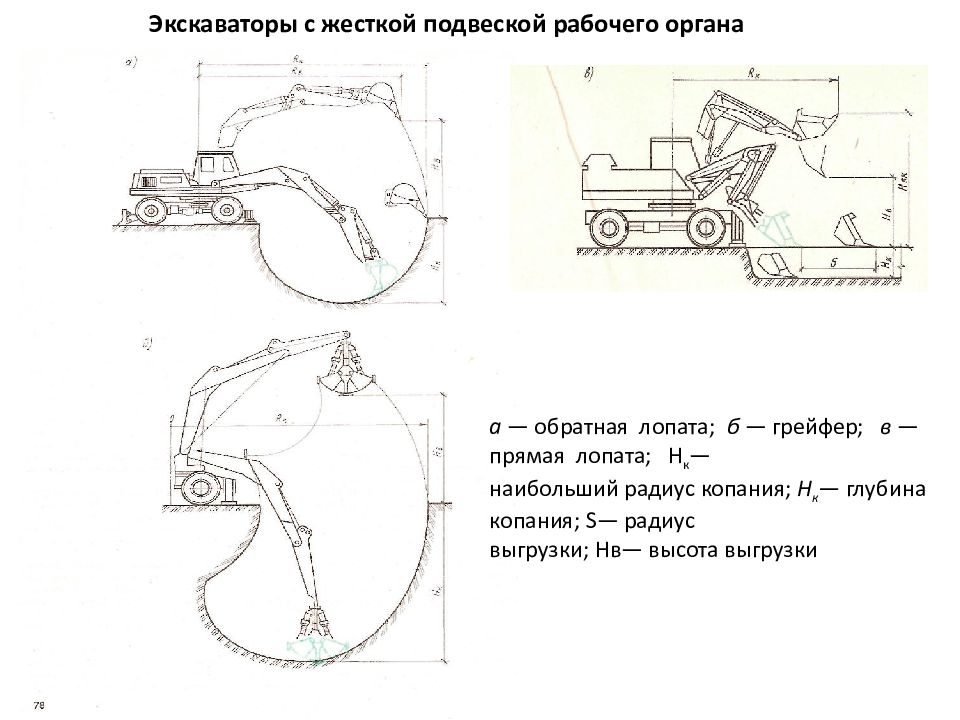

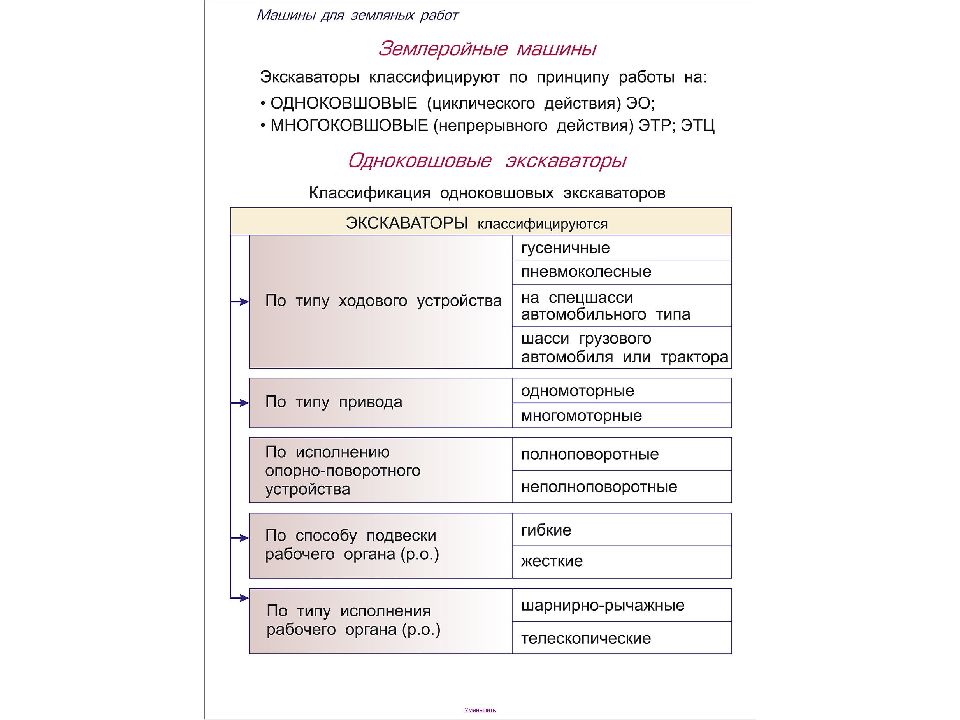

Экскаваторы с жесткой подвеской рабочего органа а — обратная лопата; б — грейфер; в — прямая лопата; Н к — наибольший радиус копания; Н к — глубина копания; S — радиус выгрузки; Нв — высота выгрузки

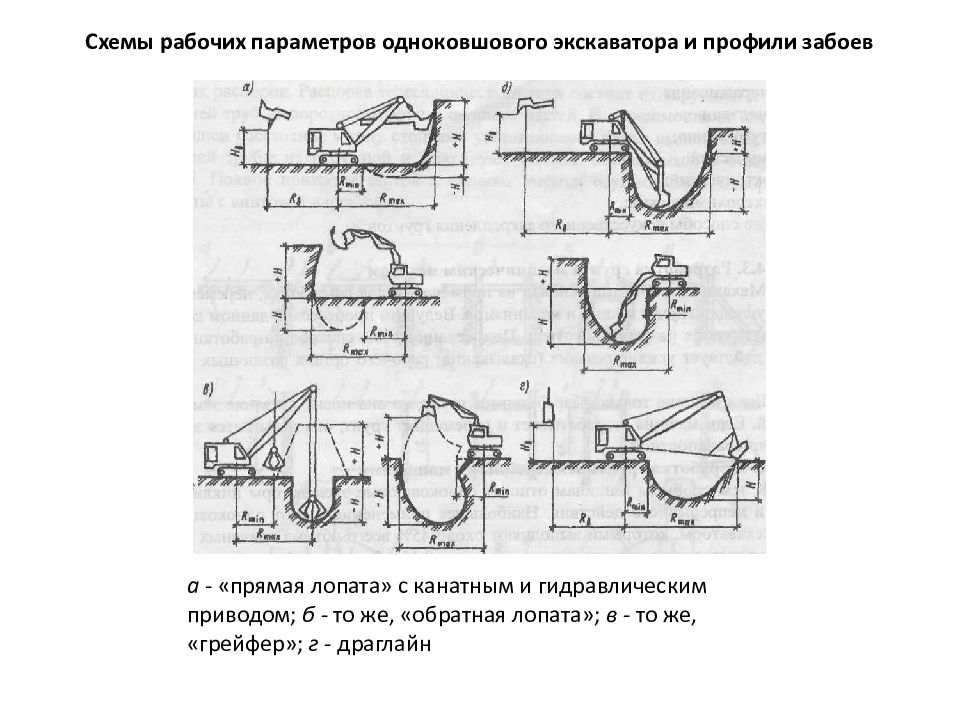

Схемы рабочих параметров одноковшового экскаватора и профили забоев а - «прямая лопата» с канатным и гидравлическим приводом; б - то же, «обратная лопата»; в - то же, «грейфер»; г - драглайн

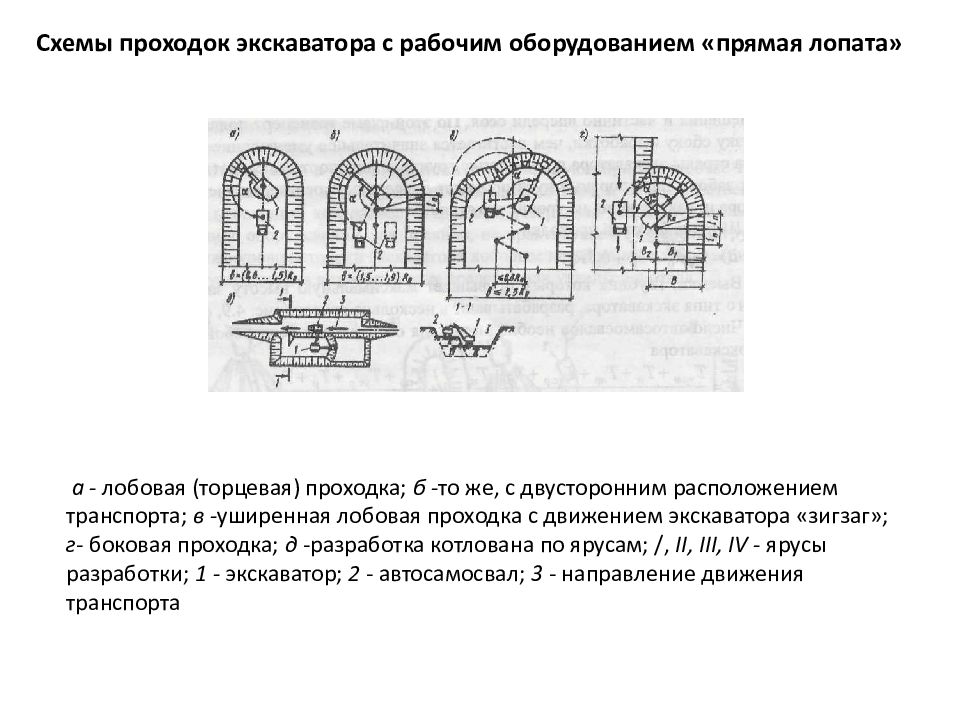

Схемы проходок экскаватора с рабочим оборудованием «прямая лопата» а - лобовая (торцевая) проходка; б - то же, с двусторонним расположением транспорта; в - уширенная лобовая проходка с движением экскаватора «зигзаг»; г - боковая проходка; д -разработка котлована по ярусам; /, II, III, IV - ярусы разработки; 1 - экскаватор; 2 - автосамосвал; 3 - направление движения транспорта

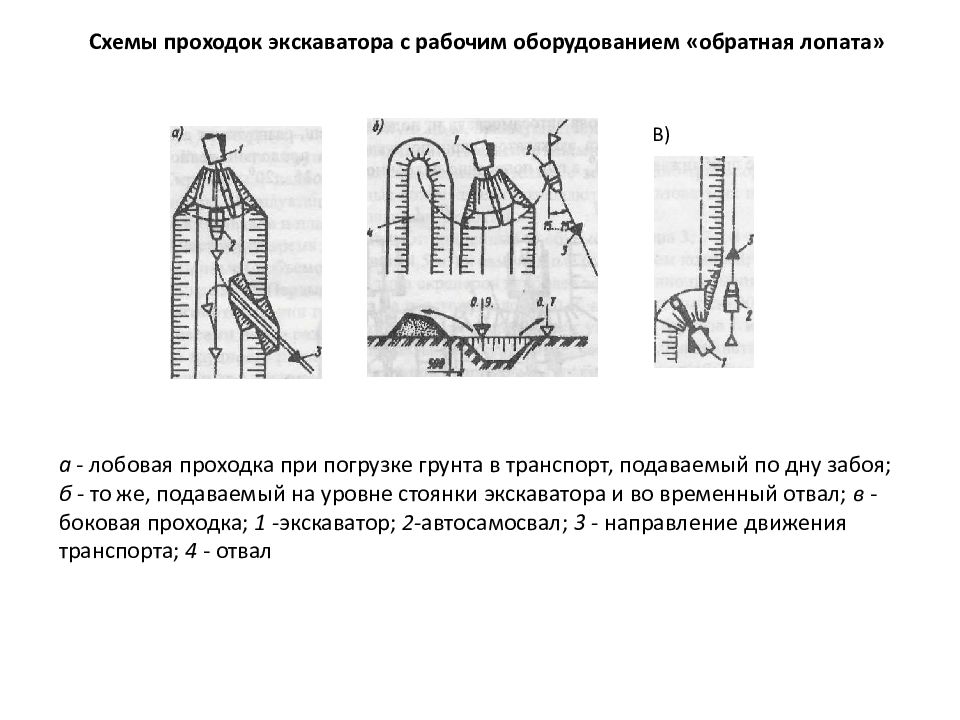

Схемы проходок экскаватора с рабочим оборудованием «обратная лопата» а - лобовая проходка при погрузке грунта в транспорт, подаваемый по дну забоя; б - то же, подаваемый на уровне стоянки экскаватора и во временный отвал; в - боковая проходка; 1 - экскаватор; 2- автосамосвал; 3 - направление движения транспорта; 4 - отвал

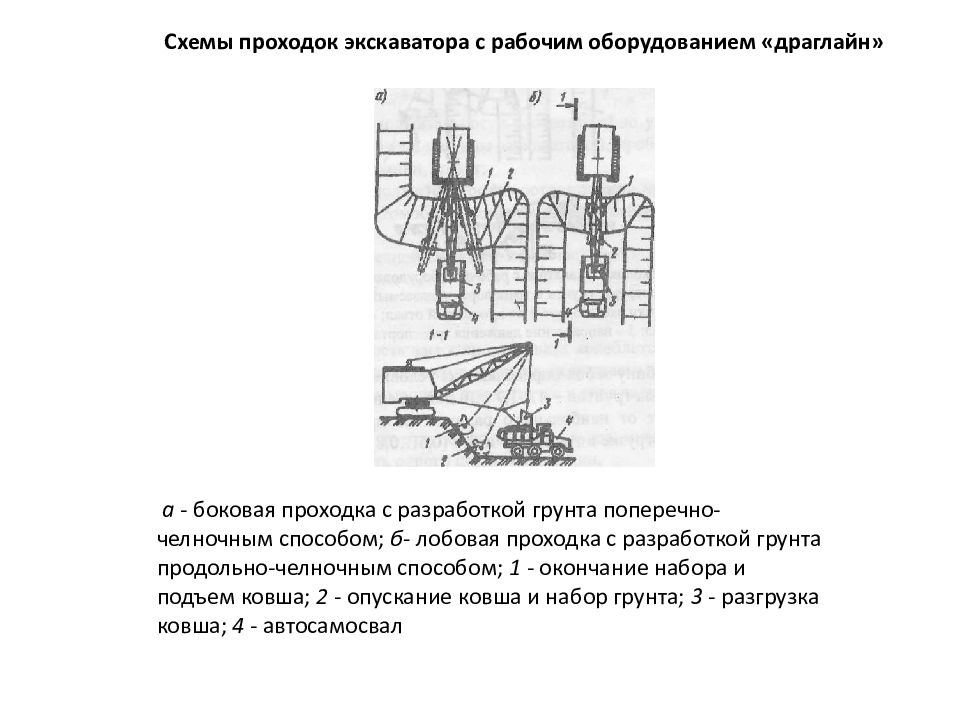

Схемы проходок экскаватора с рабочим оборудованием «драглайн» а - боковая проходка с разработкой грунта поперечно-челночным способом; б- лобовая проходка с разработкой грунта продольно-челночным способом; 1 - окончание набора и подъем ковша; 2 - опускание ковша и набор грунта; 3 - разгрузка ковша; 4 - автосамосвал

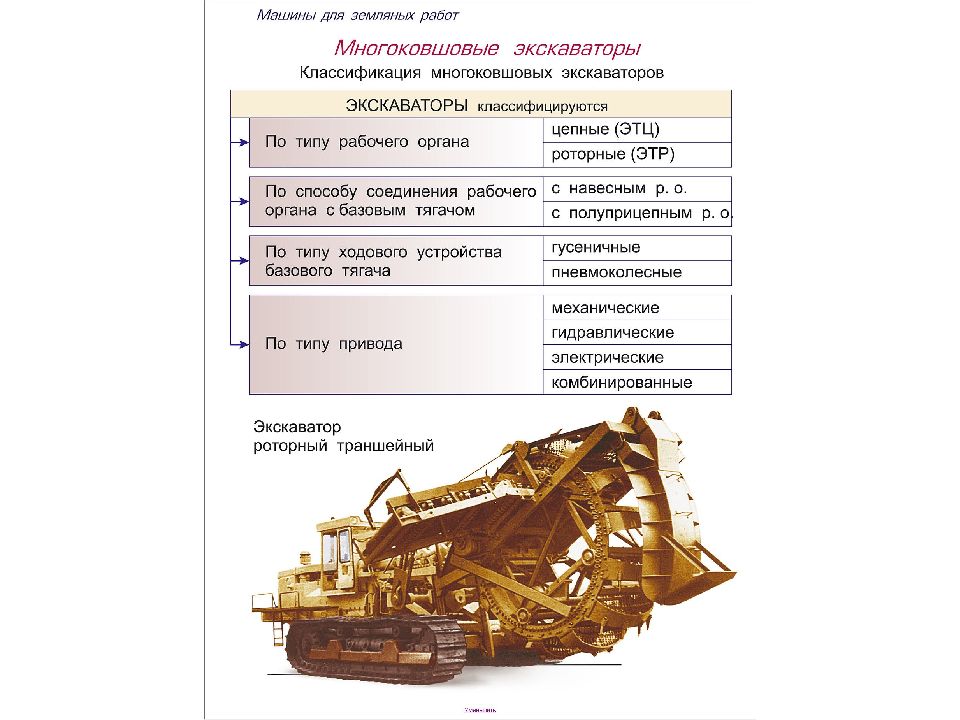

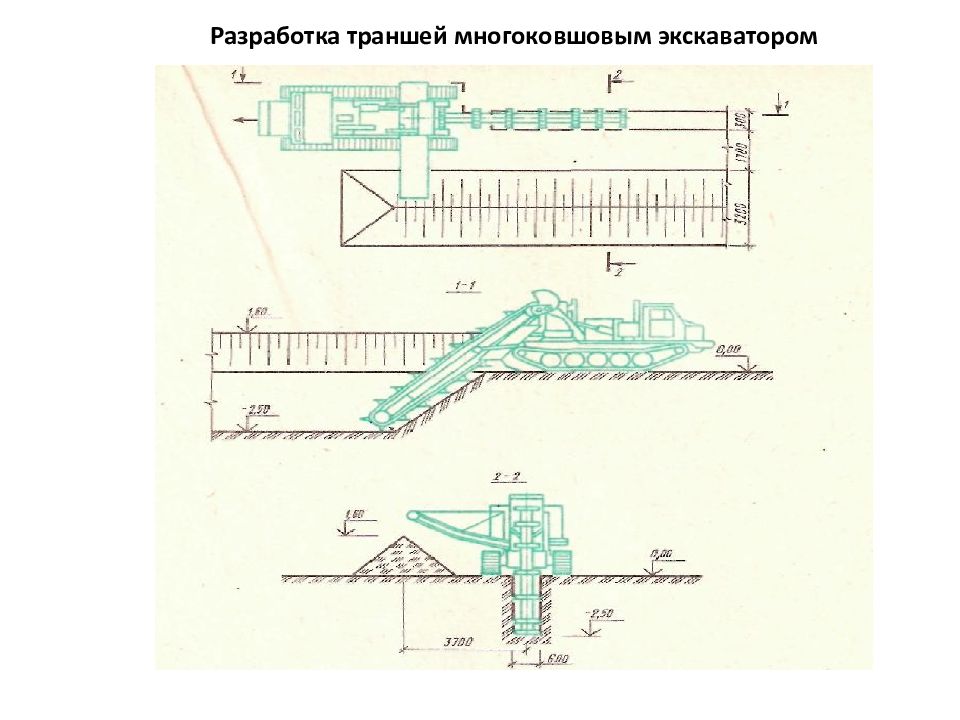

Разработка траншей многоковшовым экскаватором

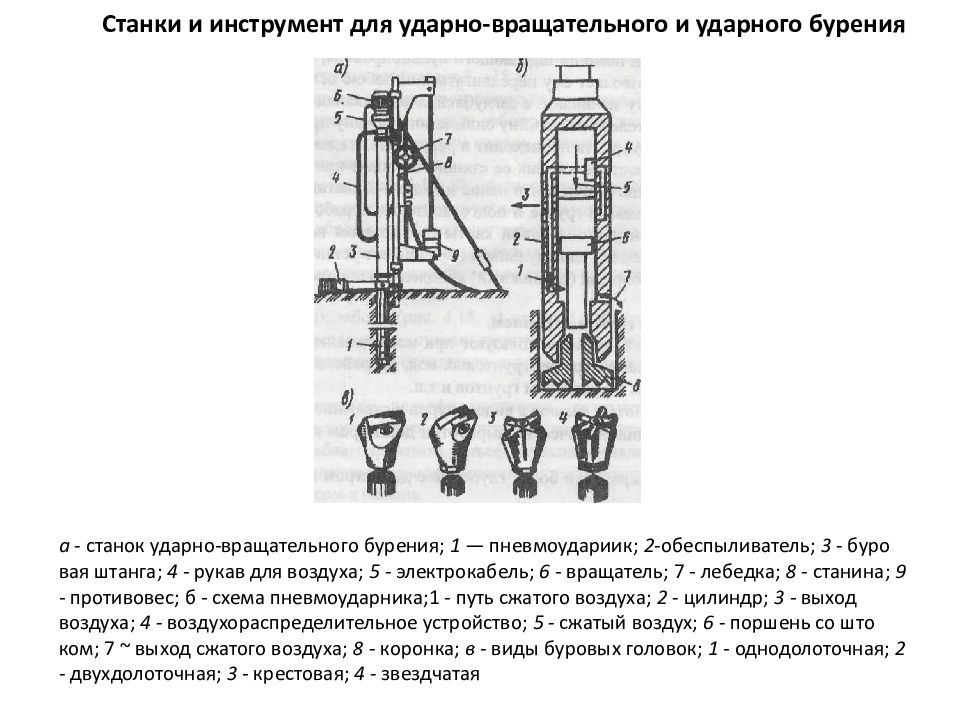

Станки и инструмент для ударно-вращательного и ударного бурения а - станок ударно-вращательного бурения; 1 — пневмоудариик ; 2- обеспыливатель; 3 - буровая штанга; 4 - рукав для воздуха; 5 - электрокабель ; 6 - вращатель ; 7 - лебедка; 8 - станина; 9 - противовес; б - схема пневмоударника;1 - путь сжатого воздуха; 2 - цилиндр; 3 - выход воздуха; 4 - воздухораспределительное устройство; 5 - сжатый воздух; 6 - поршень со штоком; 7 ~ выход сжатого воздуха; 8 - коронка; в - виды буровых головок; 1 - однодолоточная ; 2 - двухдолоточная ; 3 - крестовая; 4 - звездчатая

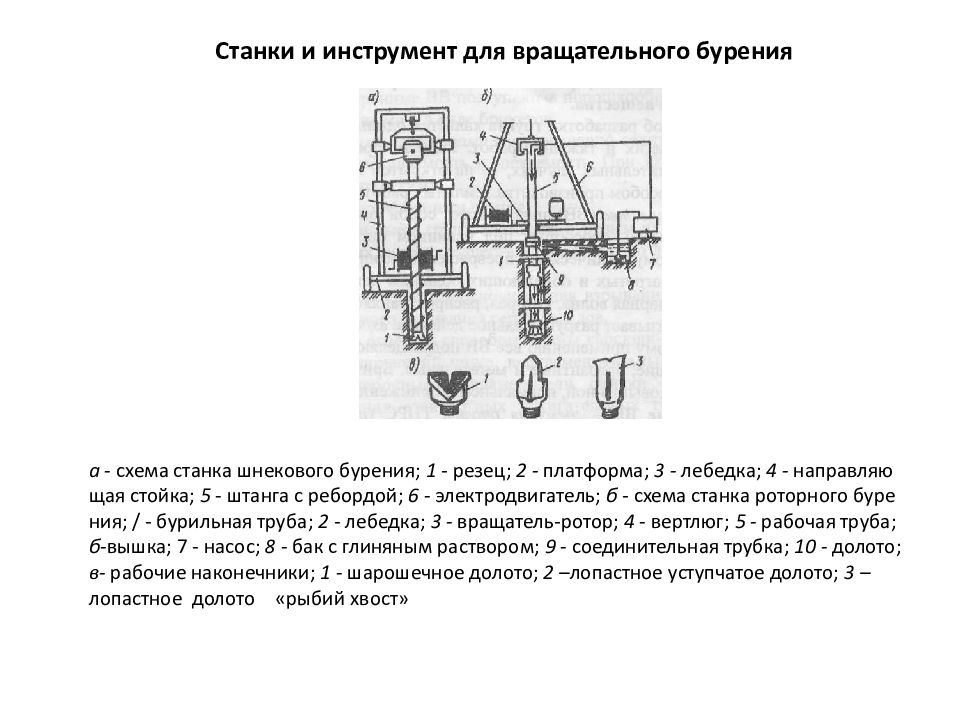

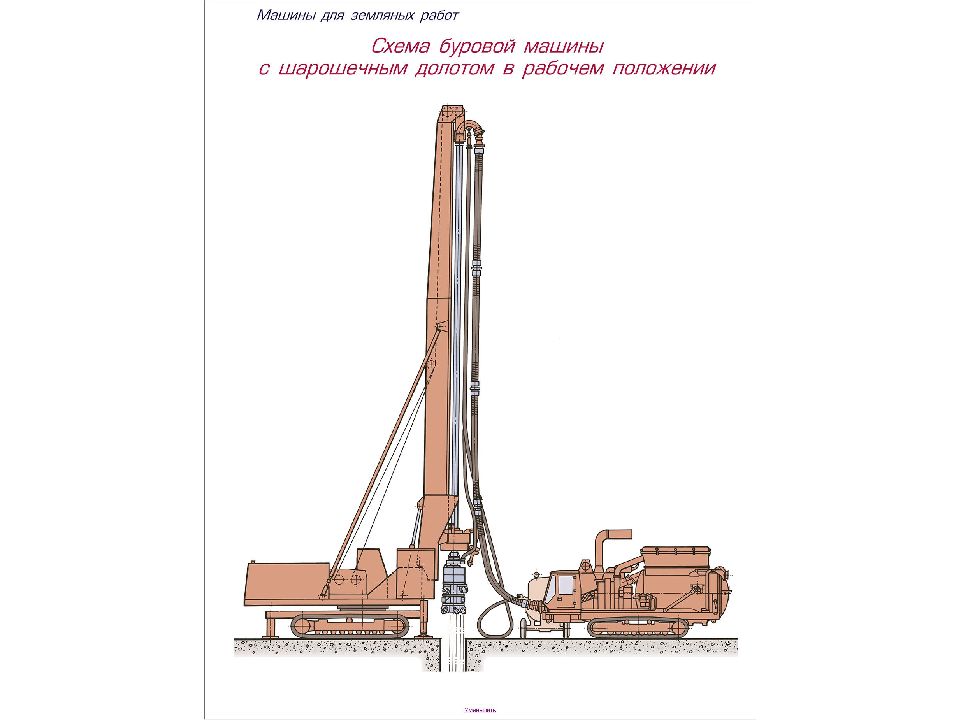

Станки и инструмент для вращательного бурения а - схема станка шнекового бурения; 1 - резец; 2 - платформа; 3 - лебедка; 4 - направляющая стойка; 5 - штанга с ребордой; 6 - электродвигатель; б - схема станка роторного бурения; / - бурильная труба; 2 - лебедка; 3 - вращатель-ротор ; 4 - вертлюг; 5 - рабочая труба; б- вышка ; 7 - насос; 8 - бак с глиняным раствором; 9 - соединительная трубка; 10 - долото; в- рабочие наконечники; 1 - шарошечное долото; 2 – лопастное уступчатое долото; 3 – лопастное долото «рыбий хвост»

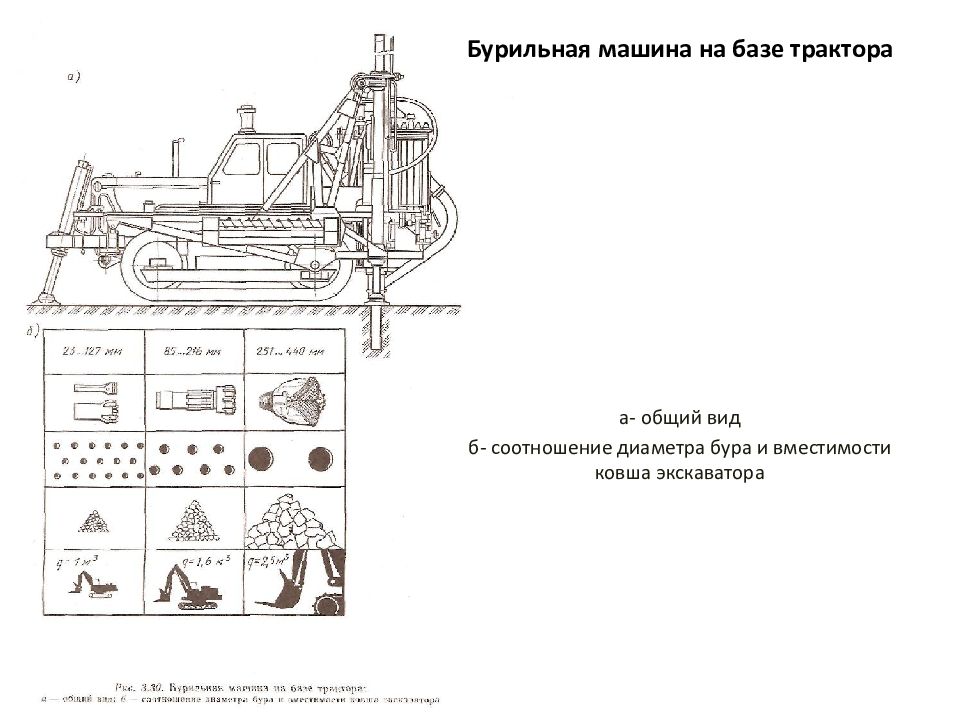

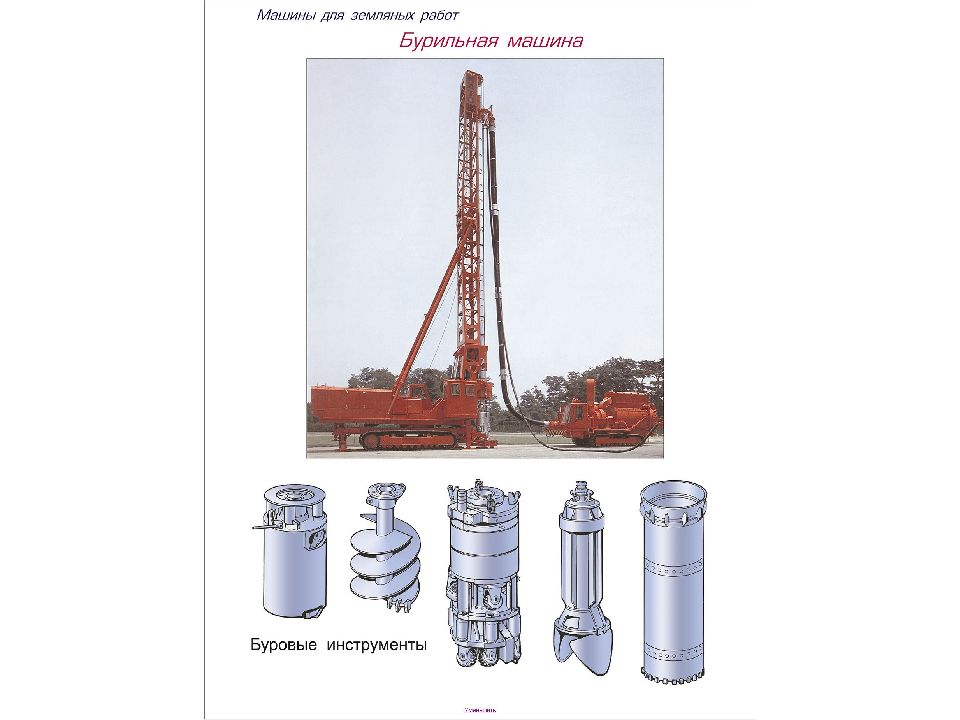

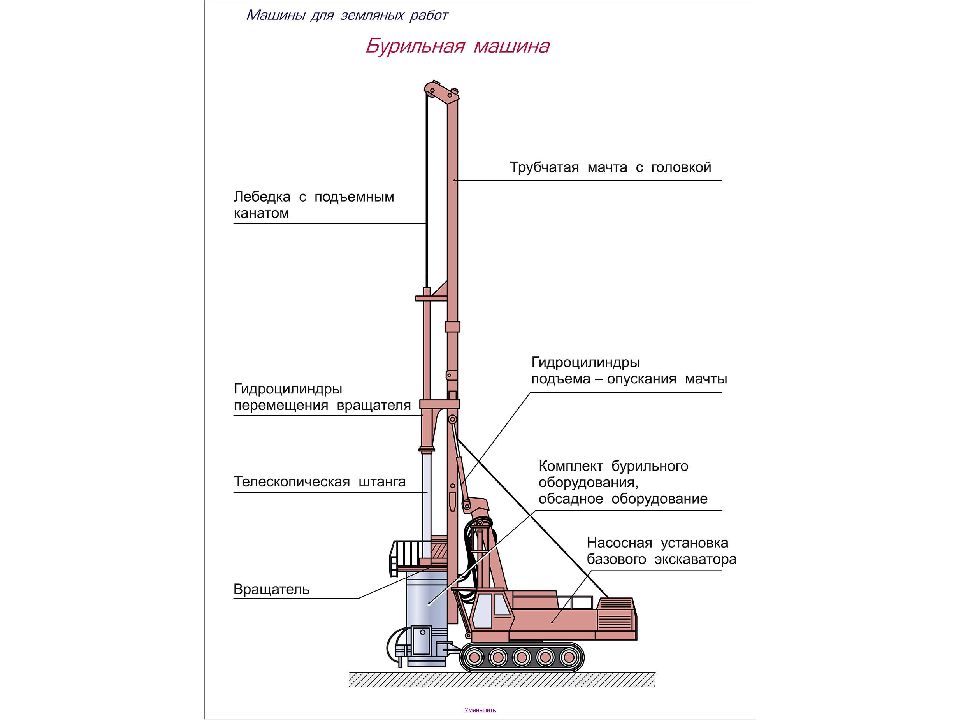

а- общий вид б- соотношение диаметра бура и вместимости ковша экскаватора
