О тчет по преддипломной практике Докладчик: Место прохождения практики, год: с тудентка РГГРУ им. Серго Орджоникидзе 2024 г. Кудрина София Михайловна

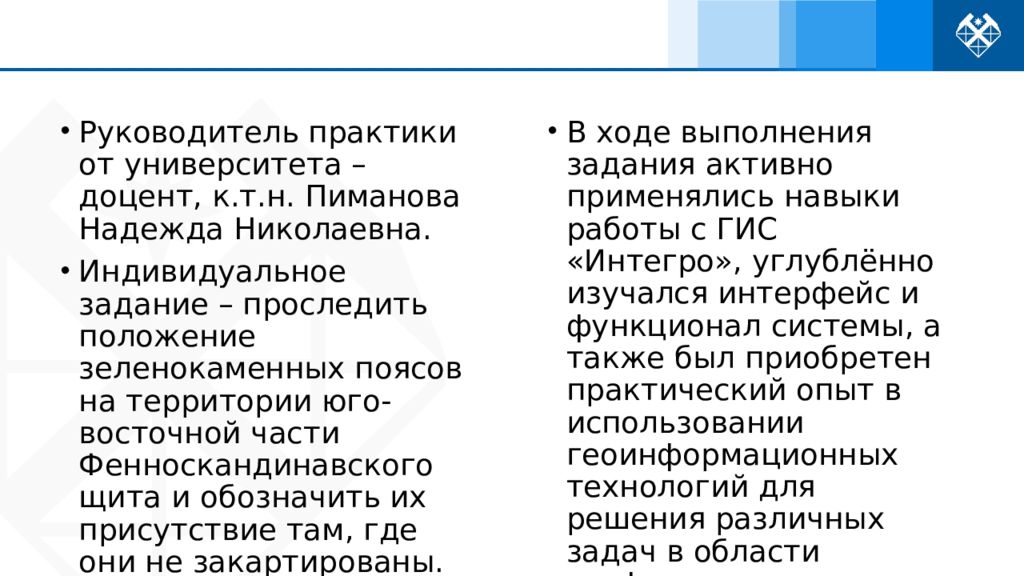

Руководитель практики от университета – доцент, к.т.н. Пиманова Надежда Николаевна. Индивидуальное задание – проследить положение зеленокаменных поясов на территории юго-восточной части Фенноскандинавского щита и обозначить их присутствие там, где они не закартированы. В ходе выполнения задания активно применялись навыки работы с ГИС « Интегро », углублённо изучался интерфейс и функционал системы, а также был приобретен практический опыт в использовании геоинформационных технологий для решения различных задач в области геофизики.

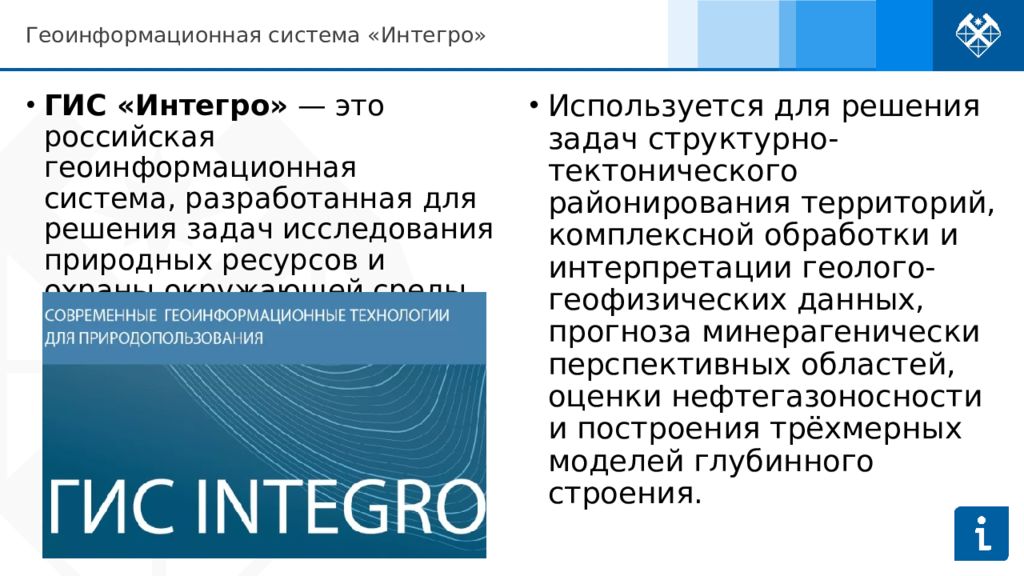

ГИС « Интегро » — это российская геоинформационная система, разработанная для решения задач исследования природных ресурсов и охраны окружающей среды. Используется для решения задач структурно-тектонического районирования территорий, комплексной обработки и интерпретации геолого-геофизических данных, прогноза минерагенически перспективных областей, оценки нефтегазоносности и построения трёхмерных моделей глубинного строения. Геоинформационная система « Интегро »

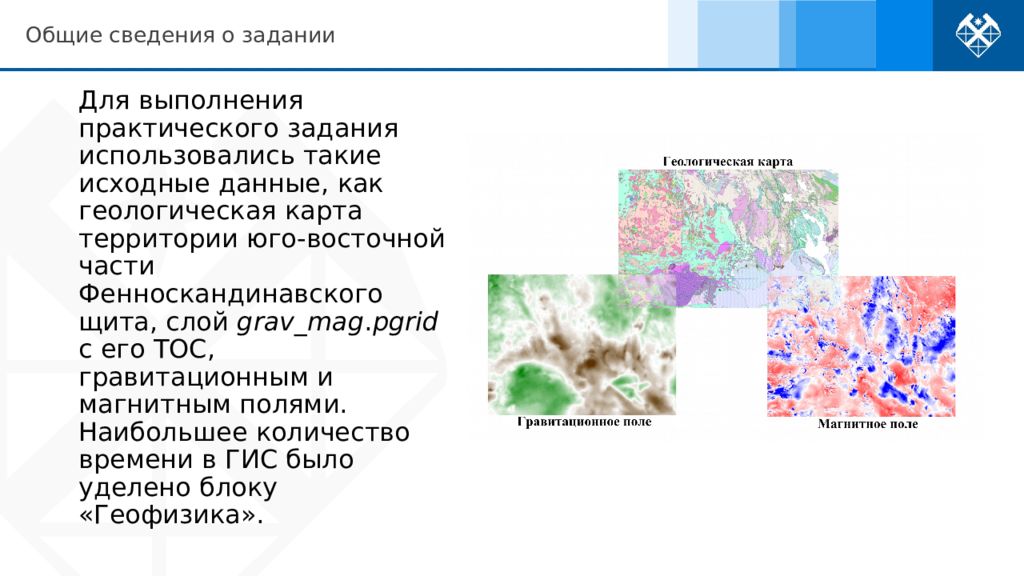

Для выполнения практического задания использовались такие исходные данные, как геологическая карта территории юго-восточной части Фенноскандинавского щита, слой grav _ mag. pgrid с его ТОС, гравитационным и магнитным полями. Наибольшее количество времени в ГИС было уделено блоку «Геофизика ». Общие сведения о задании

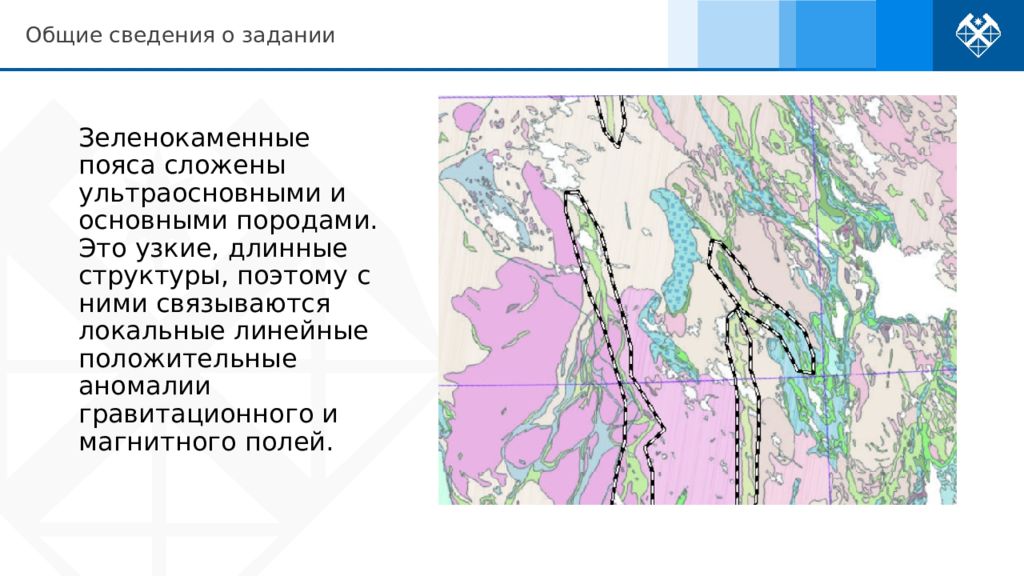

Зеленокаменные пояса сложены ультраосновными и основными породами. Это узкие, длинные структуры, поэтому с ними связываются локальные линейные положительные аномалии гравитационного и магнитного полей. Общие сведения о задании

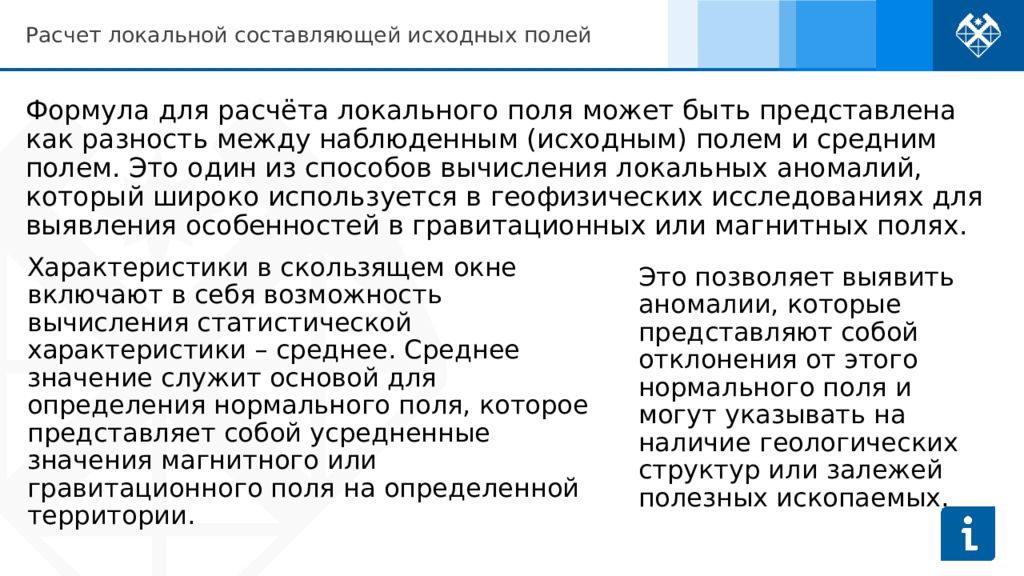

Формула для расчёта локального поля может быть представлена как разность между наблюденным (исходным) полем и средним полем. Это один из способов вычисления локальных аномалий, который широко используется в геофизических исследованиях для выявления особенностей в гравитационных или магнитных полях. Характеристики в скользящем окне включают в себя возможность вычисления статистической характеристики – среднее. Среднее значение служит основой для определения нормального поля, которое представляет собой усредненные значения магнитного или гравитационного поля на определенной территории. Это позволяет выявить аномалии, которые представляют собой отклонения от этого нормального поля и могут указывать на наличие геологических структур или залежей полезных ископаемых. Расчет локальной составляющей исходных полей

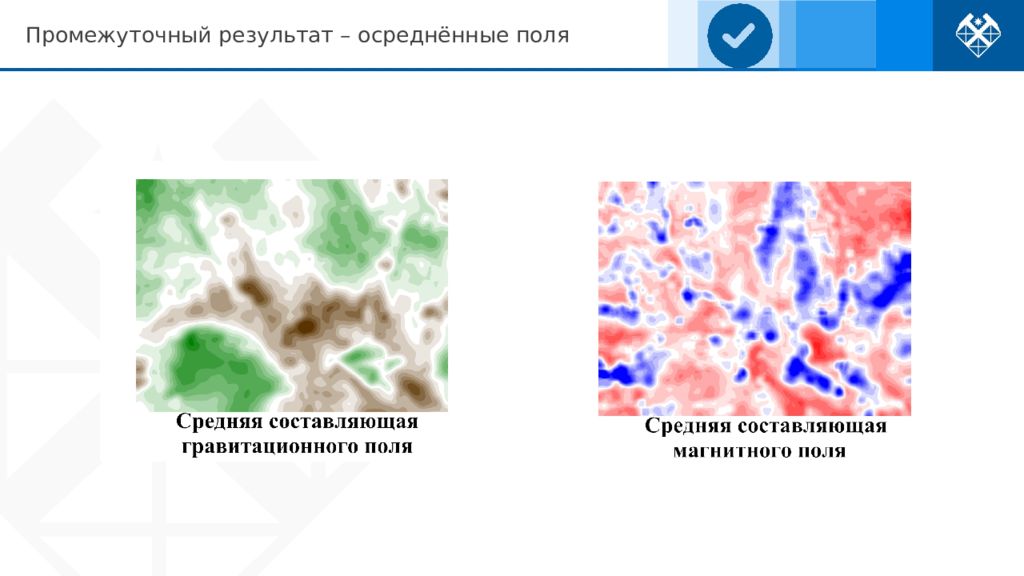

Промежуточный результат – осреднённые поля
Л окальные аномалии Локальные аномалии поля в геофизике – это территориально обособленные, резко выделяющиеся отклонения значений физического поля от нормального поля. Изучив полученные данные и сравнив их с геологической картой, можно сделать вывод, что на карте присутствуют длинные геологические структуры – возможные полезные ископаемые.

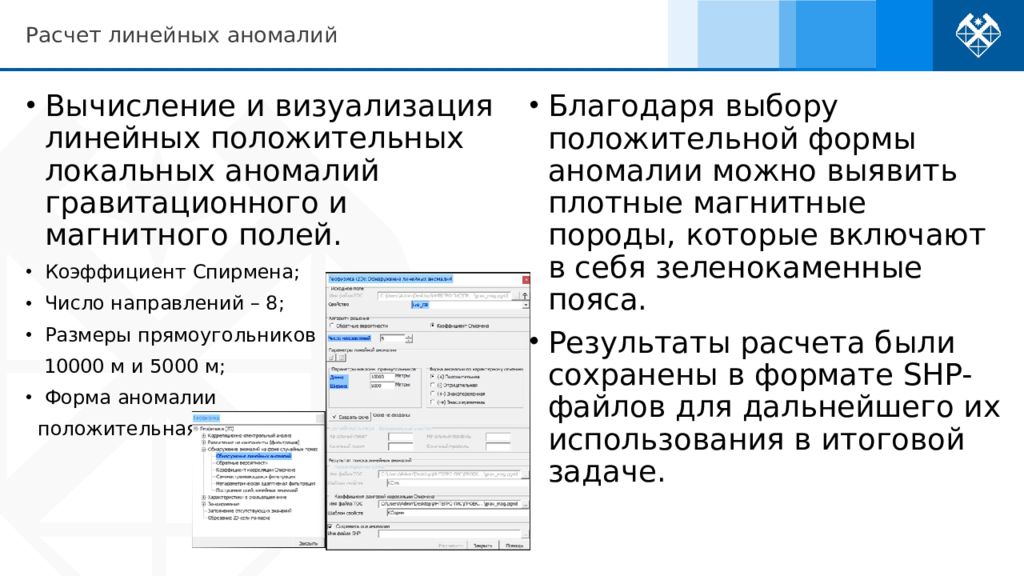

Вычисление и визуализация линейных положительных локальных аномалий гравитационного и магнитного полей. Коэффициент Спирмена ; Число направлений – 8; Размеры прямоугольников 10000 м и 5000 м; Форма аномалии положительная. Благодаря выбору положительной формы аномалии можно выявить плотные магнитные породы, которые включают в себя зеленокаменные пояса. Результаты расчета были сохранены в формате SHP -файлов для дальнейшего их использования в итоговой задаче. Расчет линейных аномалий

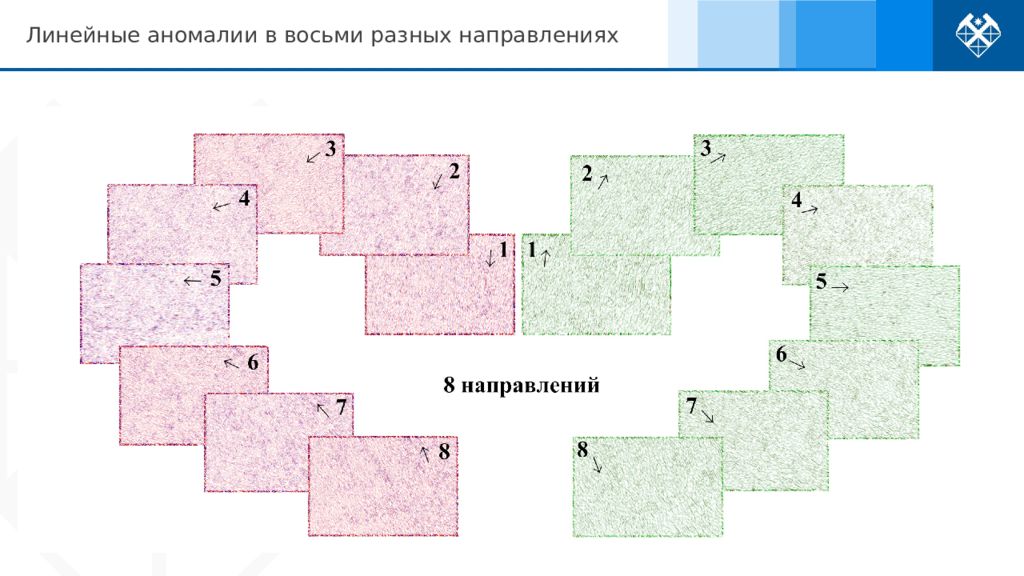

Линейные аномалии в восьми разных направлениях

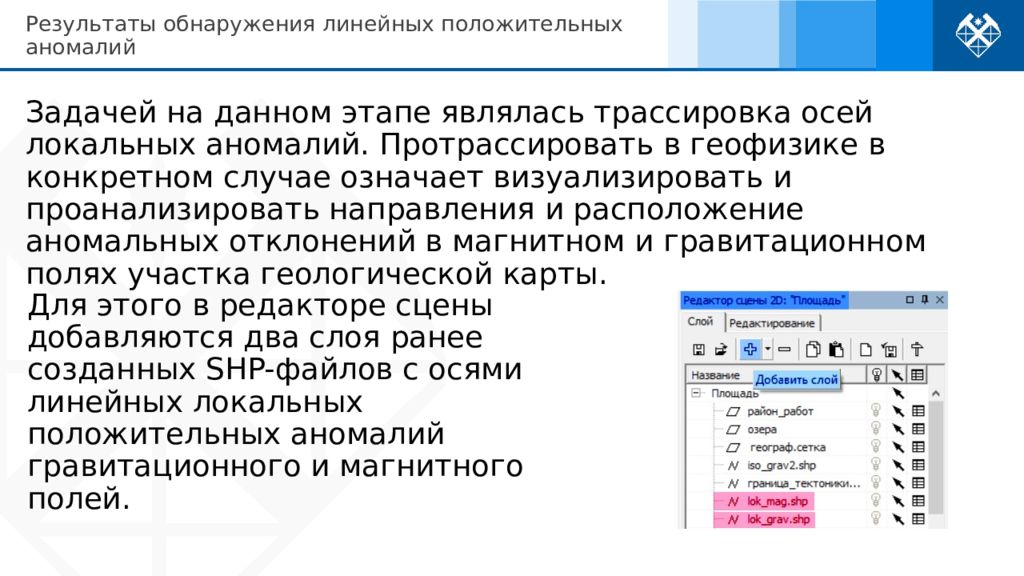

Задачей на данном этапе являлась трассировка осей локальных аномалий. Протрассировать в геофизике в конкретном случае означает визуализировать и проанализировать направления и расположение аномальных отклонений в магнитном и гравитационном полях участка геологической карты. Для этого в редакторе сцены добавляются два слоя ранее созданных SHP -файлов с осями линейных локальных положительных аномалий гравитационного и магнитного полей. Результаты обнаружения линейных положительных аномалий

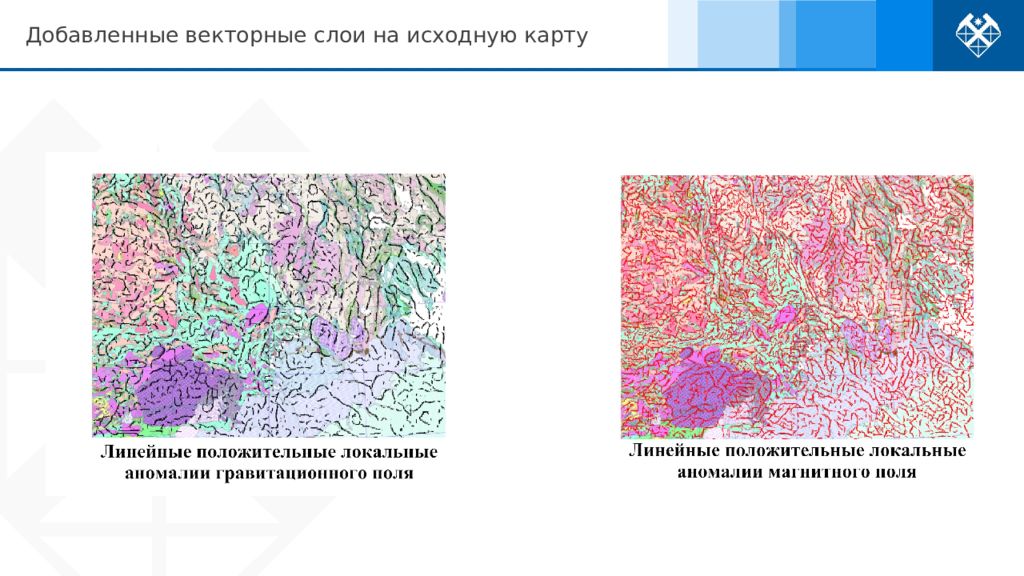

Добавленные векторные слои на исходную карту

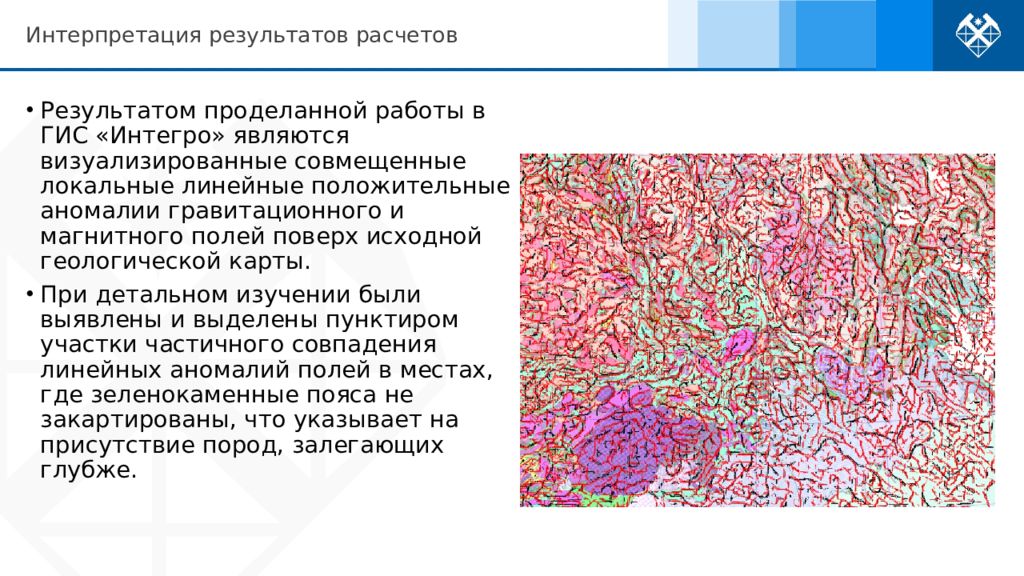

Результатом проделанной работы в ГИС « Интегро » являются визуализированные совмещенные локальные линейные положительные аномалии гравитационного и магнитного полей поверх исходной геологической карты. При детальном изучении были выявлены и выделены пунктиром участки частичного совпадения линейных аномалий полей в местах, где зеленокаменные пояса не закартированы, что указывает на присутствие пород, залегающих глубже. Интерпретация результатов расчетов

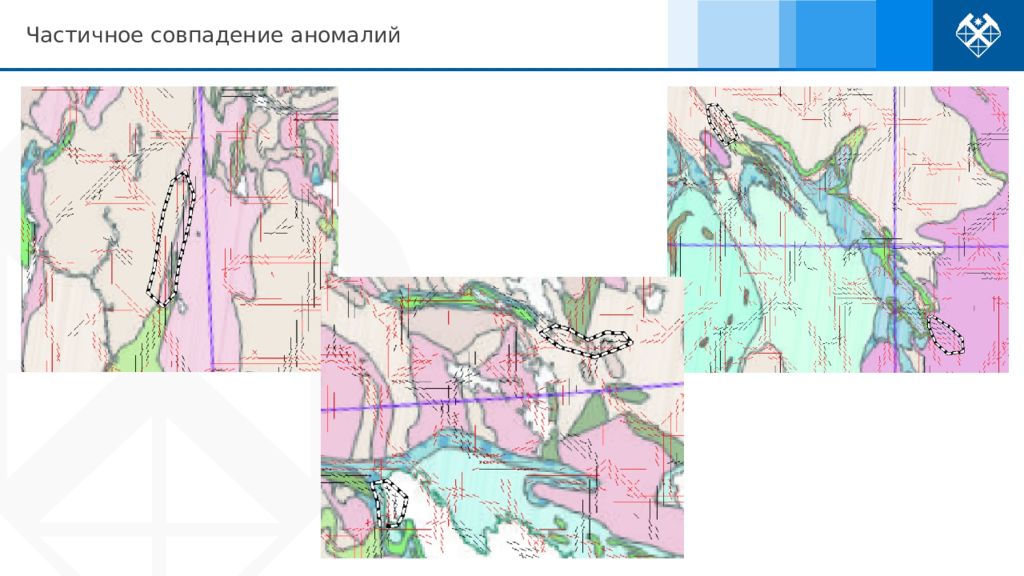

Частичное совпадение аномалий

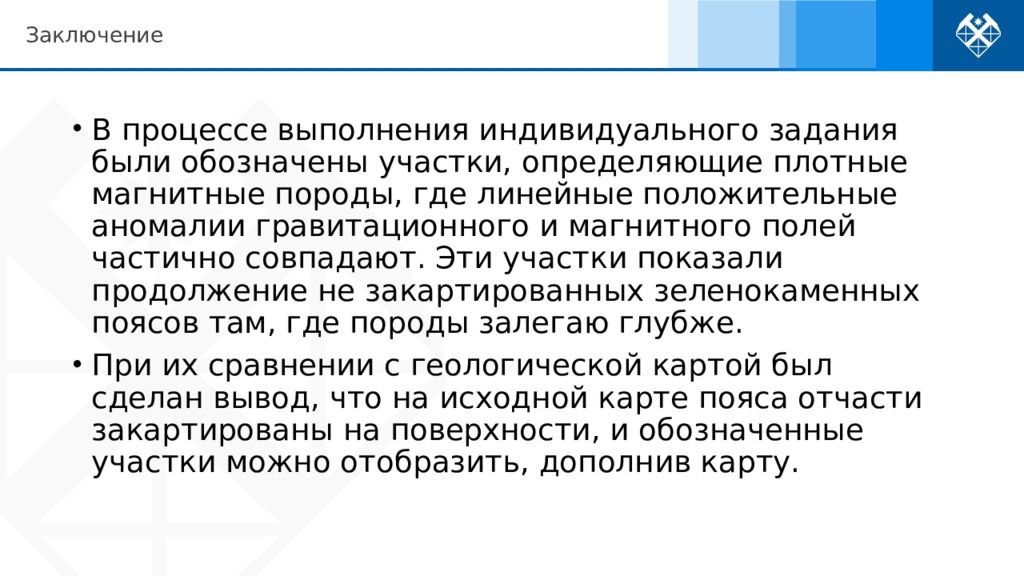

В процессе выполнения индивидуального задания были обозначены участки, определяющие плотные магнитные породы, где линейные положительные аномалии гравитационного и магнитного полей частично совпадают. Эти участки показали продолжение не закартированных зеленокаменных поясов там, где породы залегаю глубже. При их сравнении с геологической картой был сделан вывод, что на исходной карте пояса отчасти закартированы на поверхности, и обозначенные участки можно отобразить, дополнив карту. Заключение

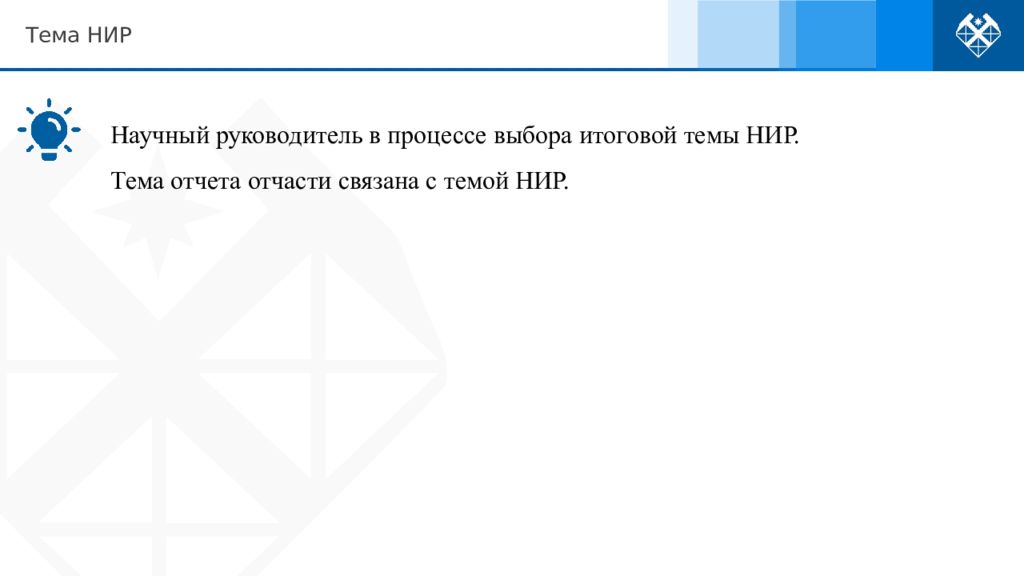

Тема НИР Научный руководитель в процессе выбора итоговой темы НИР. Тема отчета отчасти связана с темой НИР.
