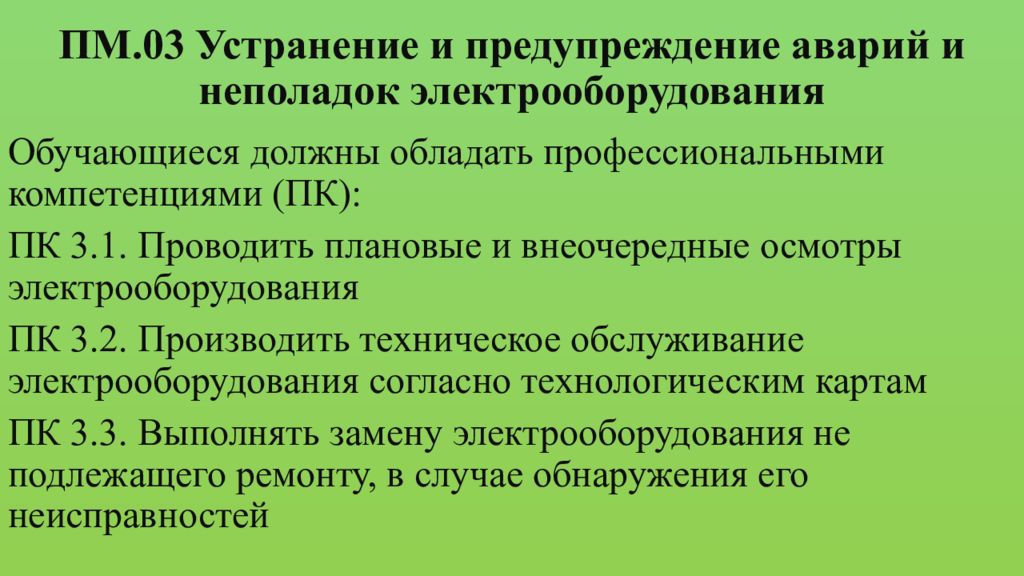

Обучающиеся должны обладать профессиональными компетенциями (ПК): ПК 3.1. Проводить плановые и внеочередные осмотры электрооборудования ПК 3.2. Производить техническое обслуживание электрооборудования согласно технологическим картам ПК 3.3. Выполнять замену электрооборудования не подлежащего ремонту, в случае обнаружения его неисправностей
Воздушная линия электропередачи (ВЛ) — устройство для передачи или распределения электрической энергии по проводам, находящимся на открытом воздухе и прикреплённым с помощью траверс (кронштейнов), изоляторов и арматуры к опорам или другим сооружениям (мостам, путепроводам).

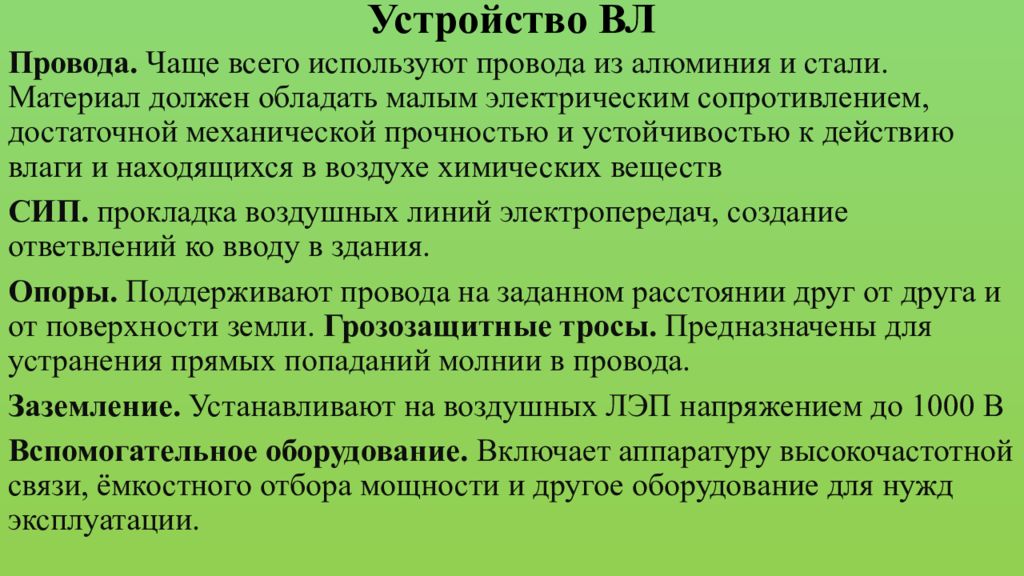

Провода. Чаще всего используют провода из алюминия и стали. Материал должен обладать малым электрическим сопротивлением, достаточной механической прочностью и устойчивостью к действию влаги и находящихся в воздухе химических веществ СИП. прокладка воздушных линий электропередач, создание ответвлений ко вводу в здания. Опоры. Поддерживают провода на заданном расстоянии друг от друга и от поверхности земли. Грозозащитные тросы. Предназначены для устранения прямых попаданий молнии в провода. Заземление. Устанавливают на воздушных ЛЭП напряжением до 1000 В Вспомогательное оборудование. Включает аппаратуру высокочастотной связи, ёмкостного отбора мощности и другое оборудование для нужд эксплуатации.
П-промежуточная А-анкерная К-Концевая О- Ответвлительная

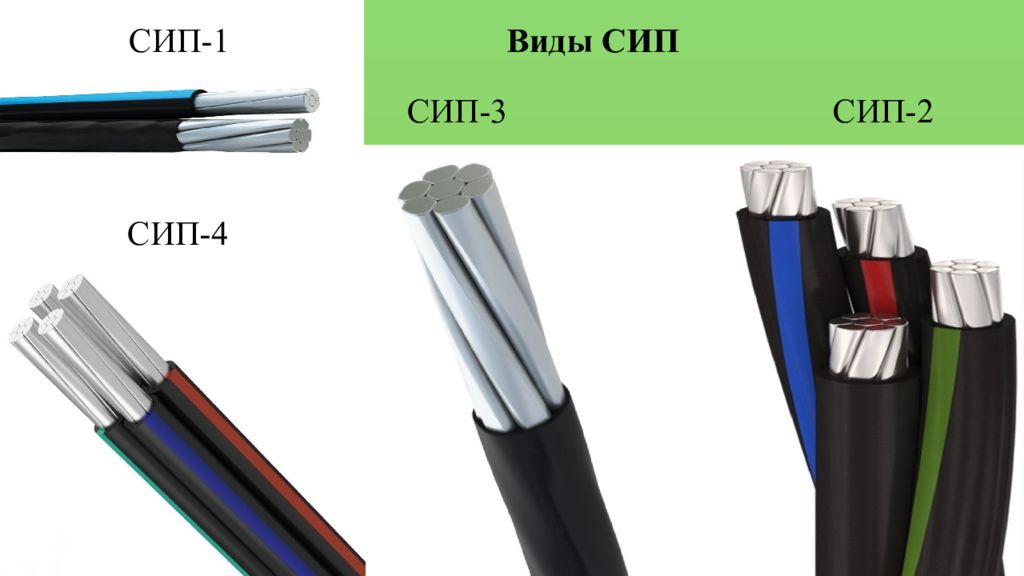

СИП-1 СИП-4 СИП-3 СИП-2 Виды СИП

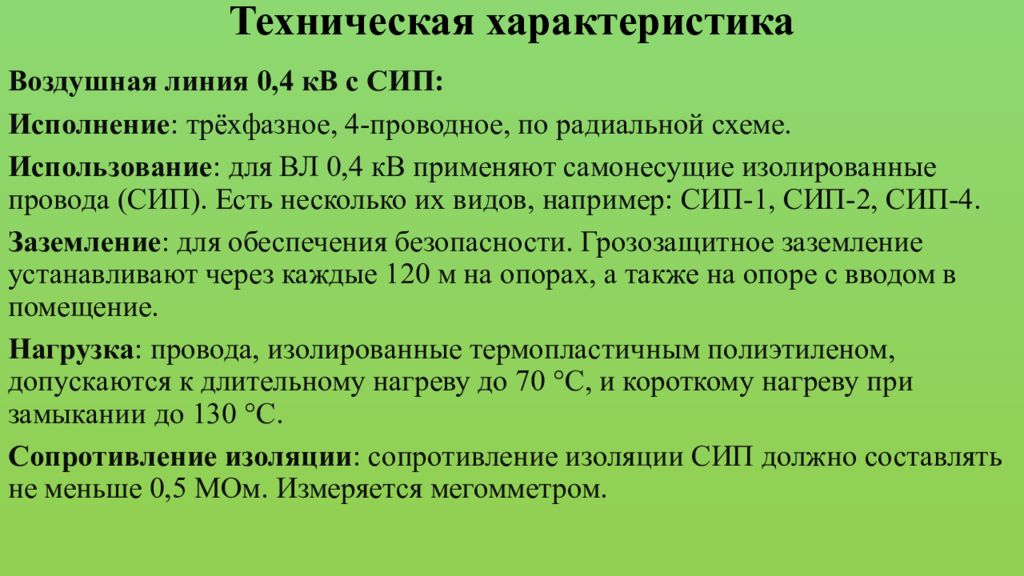

Воздушная линия 0,4 кВ с СИП: Исполнение : трёхфазное, 4-проводное, по радиальной схеме. Использование : для ВЛ 0,4 кВ применяют самонесущие изолированные провода (СИП). Есть несколько их видов, например: СИП-1, СИП-2, СИП-4. Заземление : для обеспечения безопасности. Грозозащитное заземление устанавливают через каждые 120 м на опорах, а также на опоре с вводом в помещение. Нагрузка : провода, изолированные термопластичным полиэтиленом, допускаются к длительному нагреву до 70 °С, и короткому нагреву при замыкании до 130 °С. Сопротивление изоляции : сопротивление изоляции СИП должно составлять не меньше 0,5 МОм. Измеряется мегомметром.

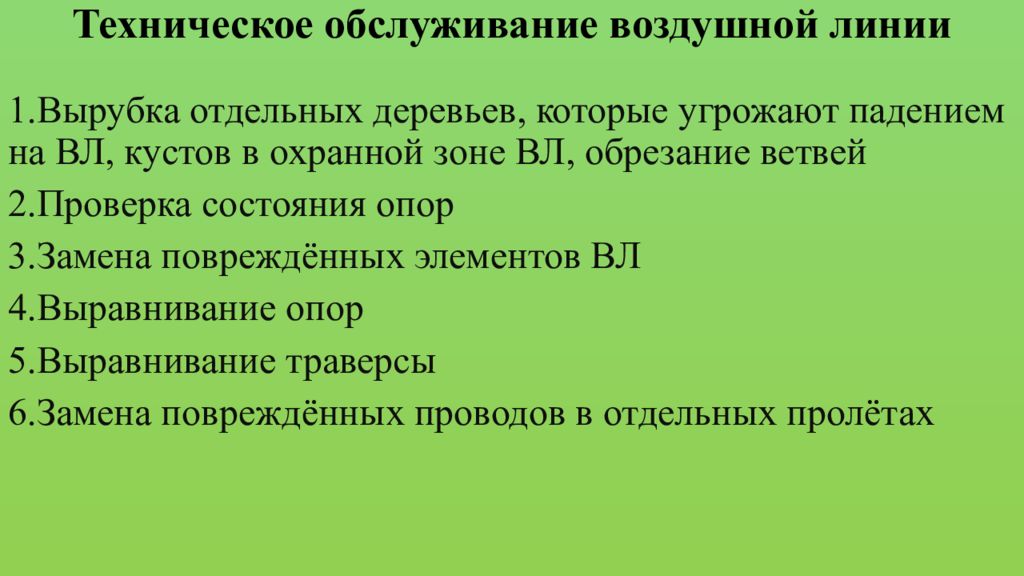

1.Вырубка отдельных деревьев, которые угрожают падением на ВЛ, кустов в охранной зоне ВЛ, обрезание ветвей 2.Проверка состояния опор 3.Замена повреждённых элементов ВЛ 4.Выравнивание опор 5.Выравнивание траверсы 6.Замена повреждённых проводов в отдельных пролётах

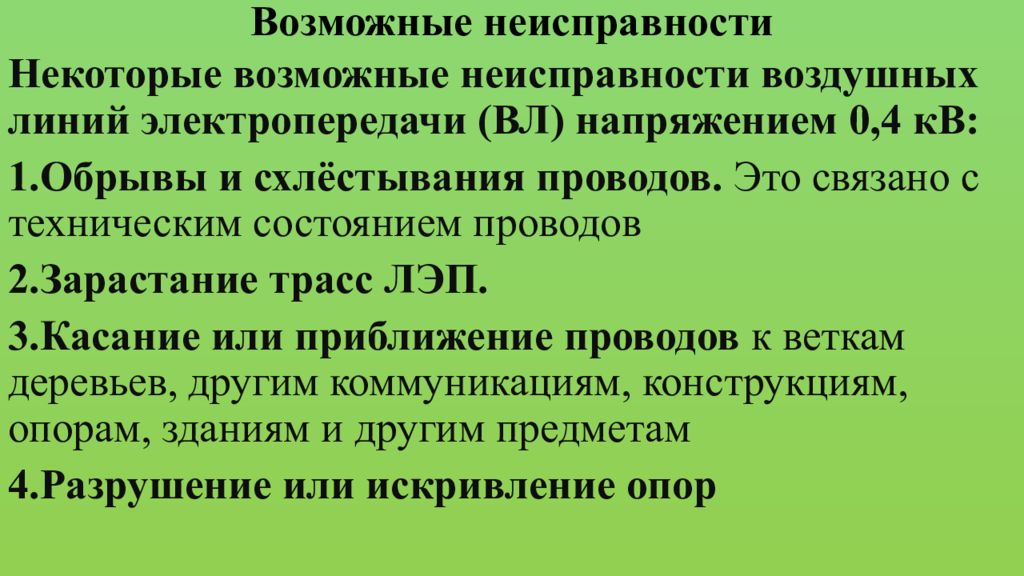

Некоторые возможные неисправности воздушных линий электропередачи (ВЛ) напряжением 0,4 кВ : 1.Обрывы и схлёстывания проводов. Это связано с техническим состоянием проводов 2.Зарастание трасс ЛЭП. 3.Касание или приближение проводов к веткам деревьев, другим коммуникациям, конструкциям, опорам, зданиям и другим предметам 4.Разрушение или искривление опор
Инструкционно-технологическая карта На Техническое Обслуживание воздушной линии 0,4 кВ с СИП № п/п Последовательность выполнения работ Инструменты, КИП, приспособления, материалы, плакаты, знаки безопасности Последовательность выполняемых действий 1 Организовать рабочее место, подготовить рабочий инструмент Бензопила, кусторез, топор с изолированной ручкой, указатель низкого напряжения, Переносное заземление, страховочный пояс, лазы монтёрские, краска, кисточка, растворитель, указательный плакат «Заземлено», запрещающий плакат "Не включать! Работают люди" 2 Выполнить внеочередной осмотр воздушной линии напряжением 0,4 кВ с СИП Визуальный осмотр: 1.Осмотреть ВЛ 0,4 кВ 2.Выявить неисправности 3 Выполнить технические мероприятия по охране труда перед началом работы Запрещающий плакат "Не включать! Работают люди", указательный плакат «Заземлено» указатель низкого напряжения, переносное заземление Технические мероприятия: 1.Обесточить ВЛ 0,4 кВ 2.Проверить отсутствие напряжения УНН 3.Вывестить запрещающий плакат «Не включать! Работают люди» 4.Установить переносное заземление 5.Вывесить указательный плакат «заземлено»

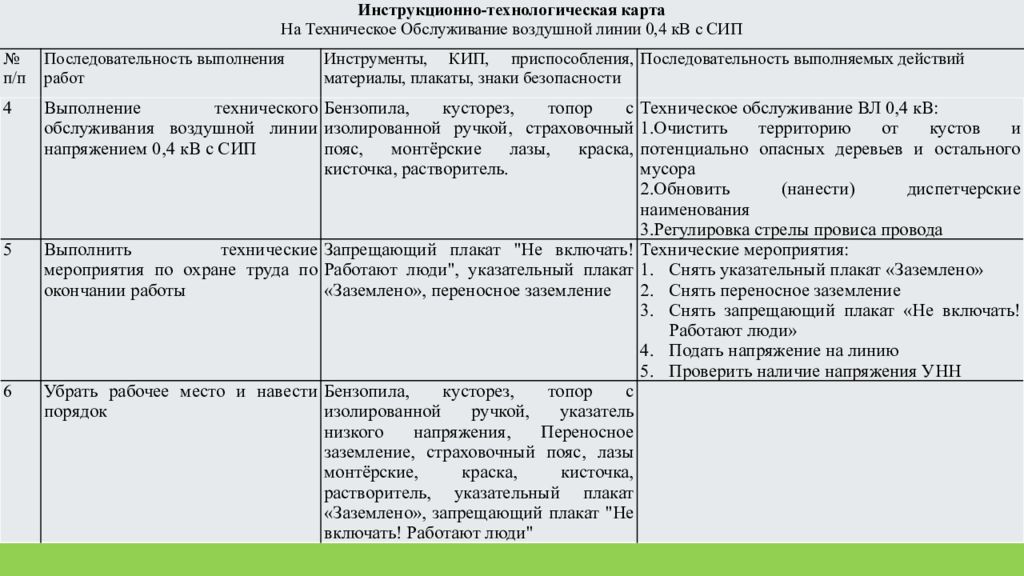

4 Выполнение технического обслуживания воздушной линии напряжением 0,4 кВ с СИП Бензопила, кусторез, топор с изолированной ручкой, страховочный пояс, монтёрские лазы, краска, кисточка, растворитель. Техническое обслуживание ВЛ 0,4 кВ : 1.Очистить территорию от кустов и потенциально опасных деревьев и остального мусора 2.Обновить (нанести) диспетчерские наименования 3.Регулировка стрелы провиса провода 5 Выполнить технические мероприятия по охране труда по окончании работы Запрещающий плакат "Не включать! Работают люди", указательный плакат «Заземлено», переносное заземление Технические мероприятия: Снять указательный плакат «Заземлено» Снять переносное заземление Снять запрещающий плакат «Не включать! Работают люди» Подать напряжение на линию Проверить наличие напряжения УНН 6 Убрать рабочее место и навести порядок Бензопила, кусторез, топор с изолированной ручкой, указатель низкого напряжения, Переносное заземление, страховочный пояс, лазы монтёрские, краска, кисточка, растворитель, указательный плакат «Заземлено», запрещающий плакат "Не включать! Работают люди" Инструкционно-технологическая карта На Техническое Обслуживание воздушной линии 0,4 кВ с СИП № п/п Последовательность выполнения работ Инструменты, КИП, приспособления, материалы, плакаты, знаки безопасности Последовательность выполняемых действий

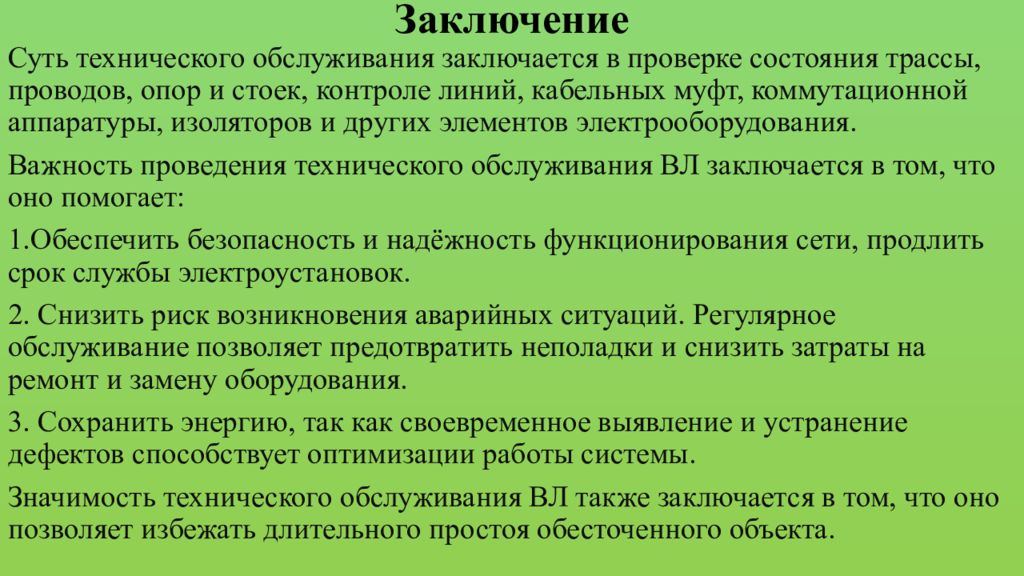

Суть технического обслуживания заключается в проверке состояния трассы, проводов, опор и стоек, контроле линий, кабельных муфт, коммутационной аппаратуры, изоляторов и других элементов электрооборудования. Важность проведения технического обслуживания ВЛ заключается в том, что оно помогает: 1.Обеспечить безопасность и надёжность функционирования сети, продлить срок службы электроустановок. 2. Снизить риск возникновения аварийных ситуаций. Регулярное обслуживание позволяет предотвратить неполадки и снизить затраты на ремонт и замену оборудования. 3. Сохранить энергию, так как своевременное выявление и устранение дефектов способствует оптимизации работы системы. Значимость технического обслуживания ВЛ также заключается в том, что оно позволяет избежать длительного простоя обесточенного объекта.
