Технологии локальной сети FDDI

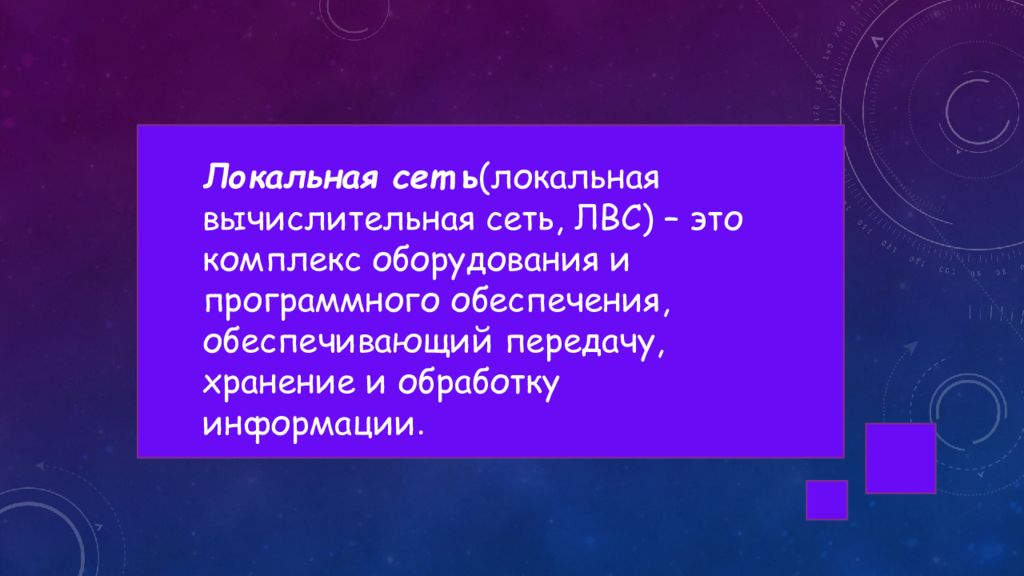

Локальная сет ь (локальная вычислительная сеть, ЛВС) – это комплекс оборудования и программного обеспечения, обеспечивающий передачу, хранение и обработку информации.

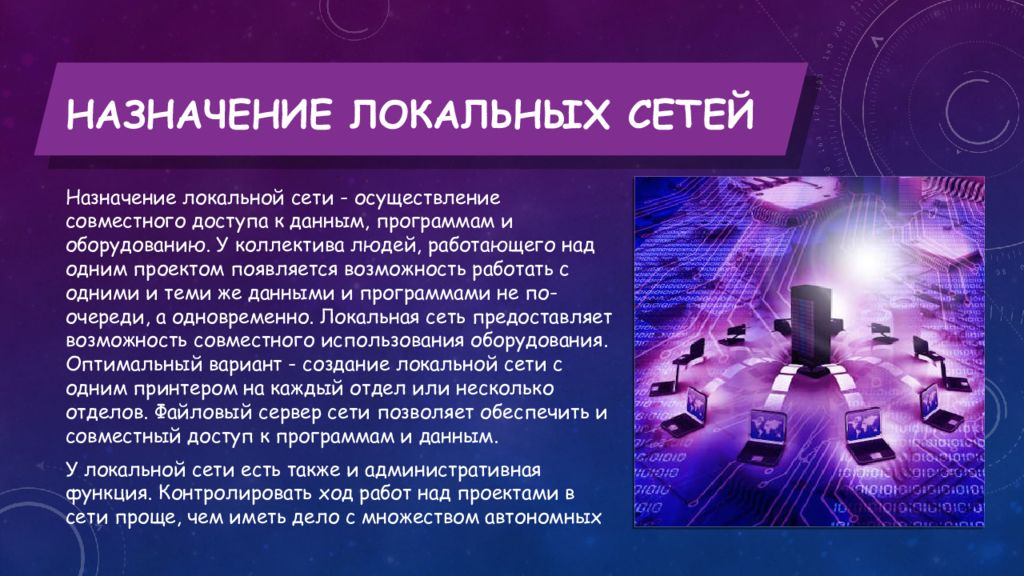

Назначение локальной сети - осуществление совместного доступа к данным, программам и оборудованию. У коллектива людей, работающего над одним проектом появляется возможность работать с одними и теми же данными и программами не по-очереди, а одновременно. Локальная сеть предоставляет возможность совместного использования оборудования. Оптимальный вариант - создание локальной сети с одним принтером на каждый отдел или несколько отделов. Файловый сервер сети позволяет обеспечить и совместный доступ к программам и данным. У локальной сети есть также и административная функция. Контролировать ход работ над проектами в сети проще, чем иметь дело с множеством автономных
Технология FDDI ( Fiber Distributed Data Interface ) — оптоволоконный интерфейс распределенных данных —это первая технология локальных сетей, в которой средой передачи данных является волоконно-оптический кабель. Работы по созданию технологий и устройств для использования волоконно-оптических каналов в локальных сетях начались в 80-е годы, вскоре после начала промышленной эксплуатации подобных каналов в территориальных сетях. Группа ХЗТ9.5 института ANSI разработала в период с 1986по 1988гг. начальные версии стандарта FDDI, который обеспечивает передачу кадров со скоростью 100Мбит/с по двойному волоконно-оптическому кольцу длиной до 100км.
Технология FDDI во многом основывается на технологии Token Ring,развивая и совершенствуя ее основные идеи. Разработчики технологии FDDIставили перед собой в качестве наиболее приоритетных следующие цели: повысить битовую скорость передачи данных до 100Мбит/с; повысить отказоустойчивость сети за счет стандартных процедур восстановления ее после отказов различного рода —повреждения кабеля, некорректной работы узла, концентратора, возникновения высокого уровня помех на линии и т. п.; максимально эффективно использовать потенциальную пропускную способность сети как для асинхронного, так и для синхронного (чувствительного к задержкам) графиков.

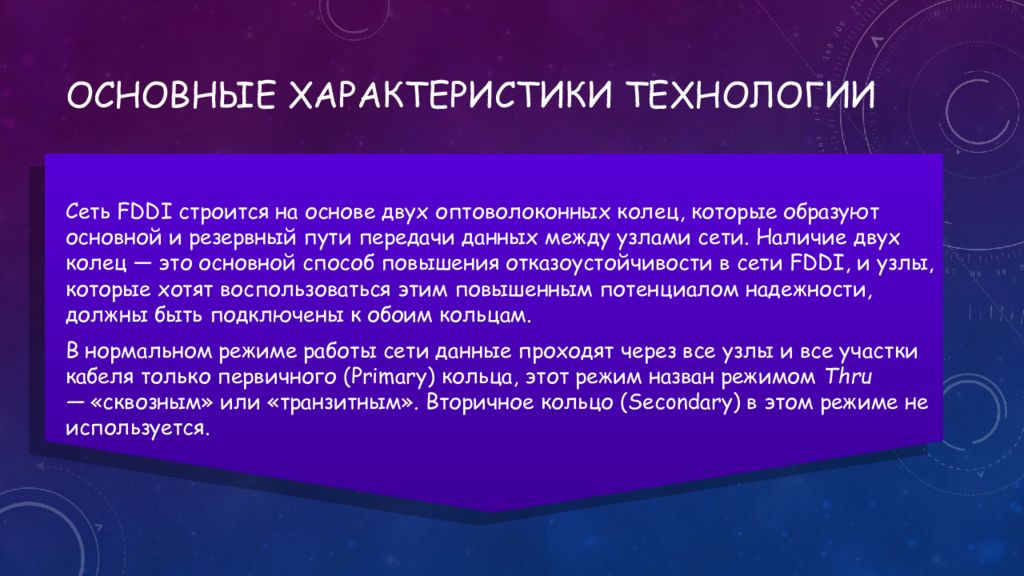

Сеть FDDI строится на основе двух оптоволоконных колец, которые образуют основной и резервный пути передачи данных между узлами сети. Наличие двух колец — это основной способ повышения отказоустойчивости в сети FDDI, и узлы, которые хотят воспользоваться этим повышенным потенциалом надежности, должны быть подключены к обоим кольцам. В нормальном режиме работы сети данные проходят через все узлы и все участки кабеля только первичного ( Primary ) кольца, этот режим назван режимом Thru — «сквозным» или «транзитным». Вторичное кольцо ( Secondary ) в этом режиме не используется.

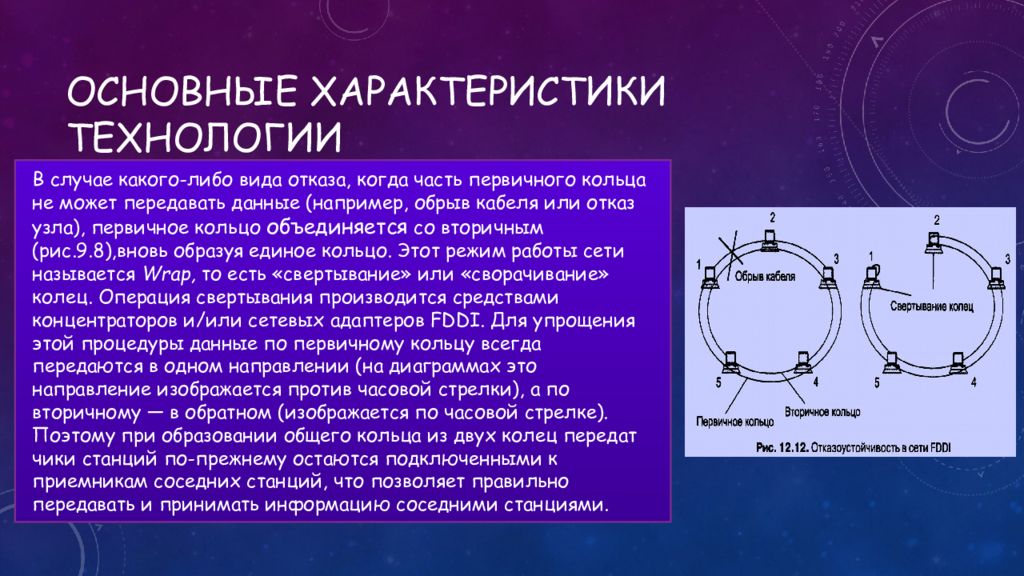

В случае какого-либо вида отказа, когда часть первичного кольца не может передавать данные (например, обрыв кабеля или отказ узла), первичное кольцо объединяется со вторичным (рис.9.8),вновь образуя единое кольцо. Этот режим работы сети называется Wrap, то есть «свертывание» или «сворачивание» колец. Операция свертывания производится средствами концентраторов и/или сетевых адаптеров FDDI. Для упрощения этой процедуры данные по первичному кольцу всегда передаются в одном направлении (на диаграммах это направление изображается против часовой стрелки), а по вторичному — в обратном (изображается по часовой стрелке). Поэтому при образовании общего кольца из двух колец передатчики станций по-прежнему остаются подключенными к приемникам соседних станций, что позволяет правильно передавать и принимать информацию соседними станциями.

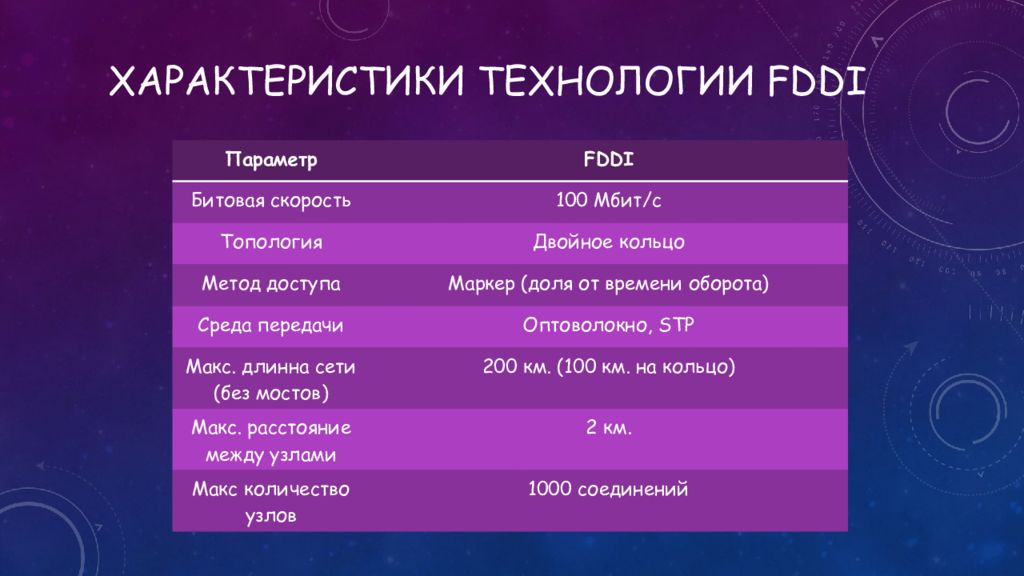

Параметр FDDI Битовая скорость 100 Мбит/с Топология Двойное кольцо Метод доступа Маркер (доля от времени оборота) Среда передачи Оптоволокно, STP Макс. длинна сети (без мостов) 200 км. (100 км. на кольцо) Макс. расстояние между узлами 2 км. Макс количество узлов 1000 соединений

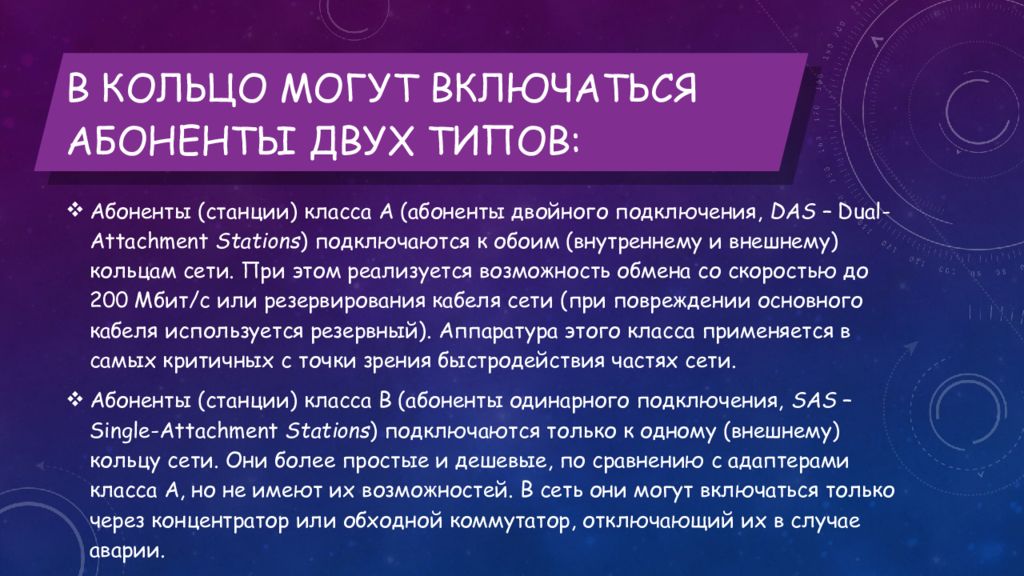

Абоненты (станции) класса А (абоненты двойного подключения, DAS – Dual-Attachment Stations ) подключаются к обоим (внутреннему и внешнему) кольцам сети. При этом реализуется возможность обмена со скоростью до 200 Мбит/с или резервирования кабеля сети (при повреждении основного кабеля используется резервный). Аппаратура этого класса применяется в самых критичных с точки зрения быстродействия частях сети. Абоненты (станции) класса В (абоненты одинарного подключения, SAS – Single-Attachment Stations ) подключаются только к одному (внешнему) кольцу сети. Они более простые и дешевые, по сравнению с адаптерами класса А, но не имеют их возможностей. В сеть они могут включаться только через концентратор или обходной коммутатор, отключающий их в случае аварии.

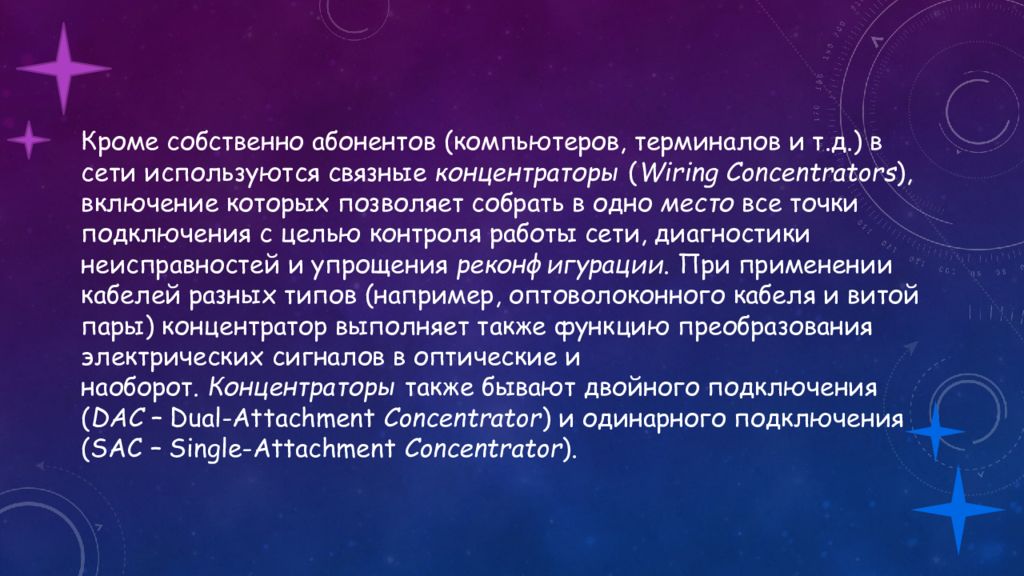

Кроме собственно абонентов (компьютеров, терминалов и т.д.) в сети используются связные концентраторы ( Wiring Concentrators ), включение которых позволяет собрать в одно место все точки подключения с целью контроля работы сети, диагностики неисправностей и упрощения реконфигурации. При применении кабелей разных типов (например, оптоволоконного кабеля и витой пары) концентратор выполняет также функцию преобразования электрических сигналов в оптические и наоборот. Концентраторы также бывают двойного подключения ( DAC – Dual-Attachment Concentrator ) и одинарного подключения (SAC – Single-Attachment Concentrator ).

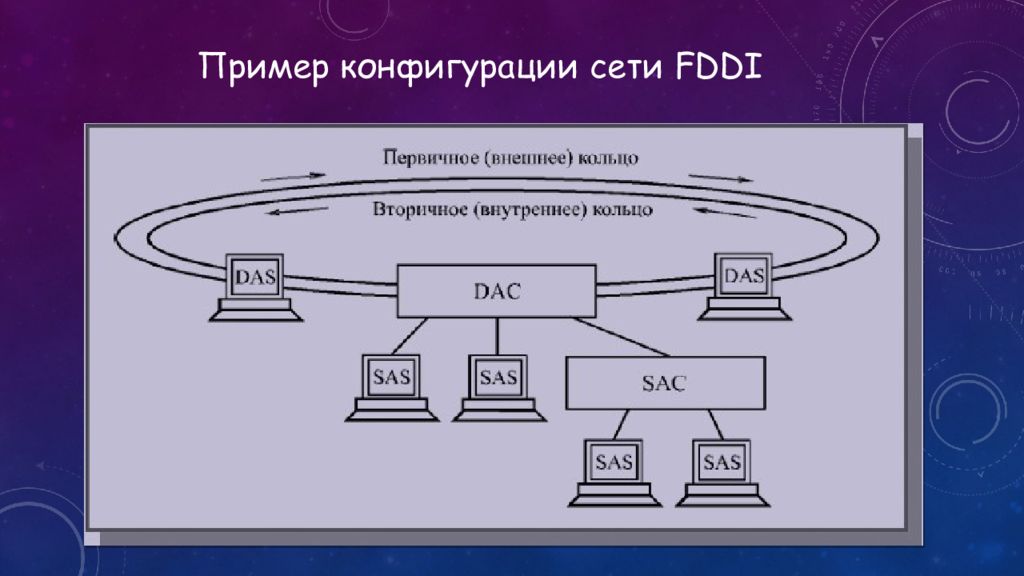

Пример конфигурации сети FDDI

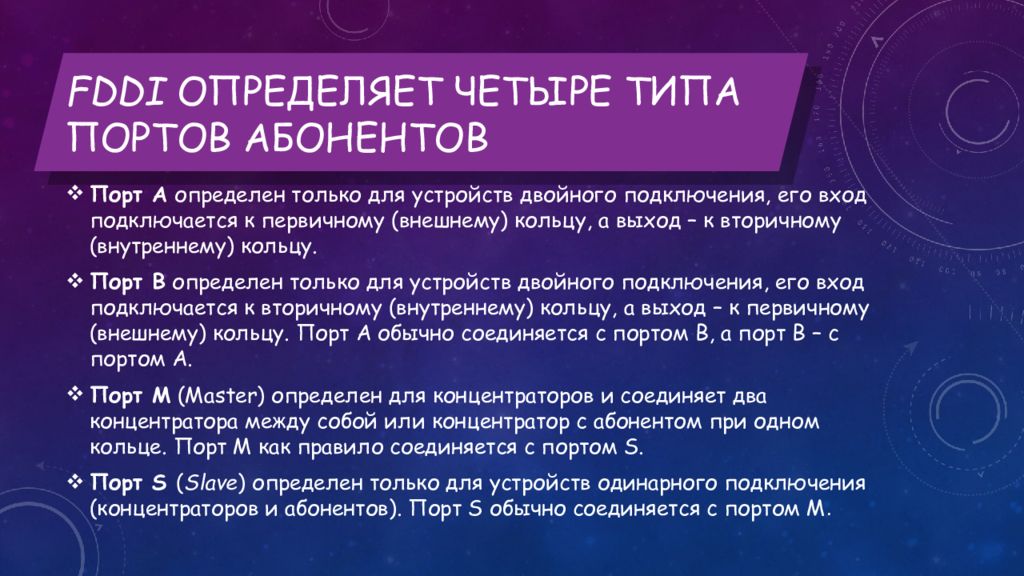

Порт A определен только для устройств двойного подключения, его вход подключается к первичному (внешнему) кольцу, а выход – к вторичному (внутреннему) кольцу. Порт B определен только для устройств двойного подключения, его вход подключается к вторичному (внутреннему) кольцу, а выход – к первичному (внешнему) кольцу. Порт A обычно соединяется с портом B, а порт В – с портом A. Порт M ( Master ) определен для концентраторов и соединяет два концентратора между собой или концентратор с абонентом при одном кольце. Порт M как правило соединяется с портом S. Порт S ( Slave ) определен только для устройств одинарного подключения (концентраторов и абонентов). Порт S обычно соединяется с портом M.

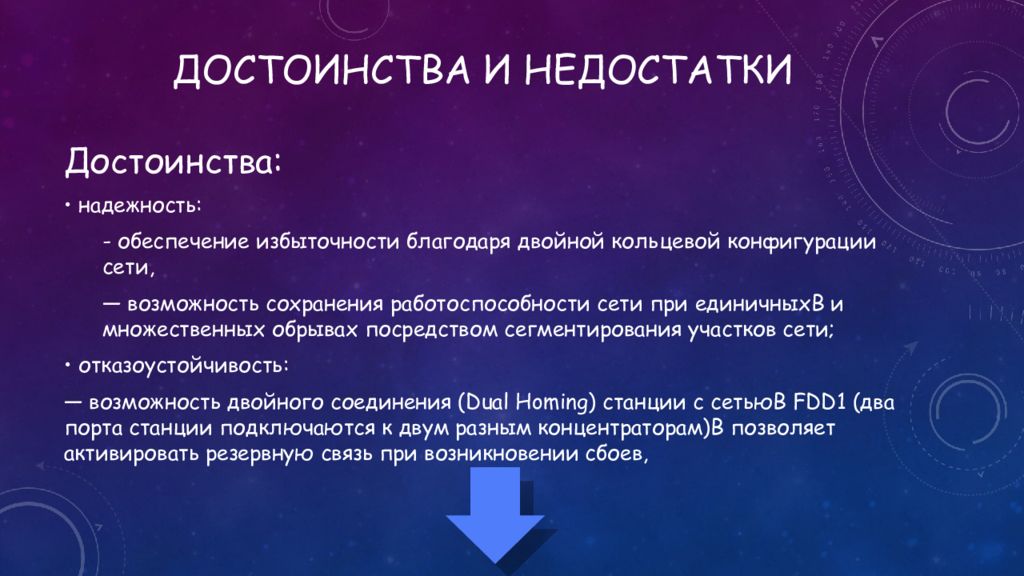

Достоинства: • надежность: - обеспечение избыточности благодаря двойной кольцевой конфигурации сети, — возможность сохранения работоспособности сети при единичныхВ и множественных обрывах посредством сегментирования участков сети; • отказоустойчивость: — возможность двойного соединения ( Dual Homing ) станции с сетьюВ FDD1 (два порта станции подключаются к двум разным концентраторам)В позволяет активировать резервную связь при возникновении сбоев,

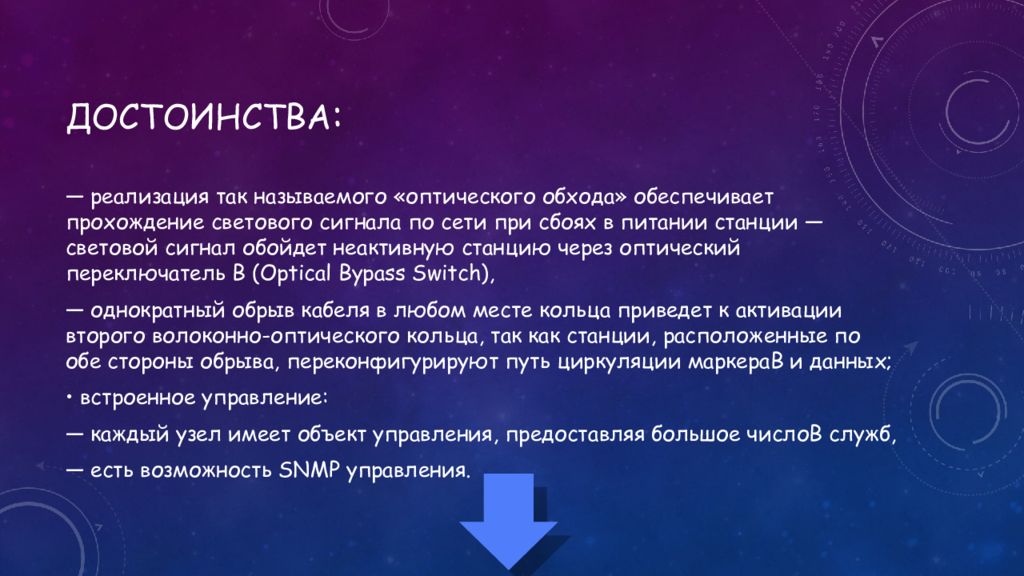

— реализация так называемого «оптического обхода» обеспечивает прохождение светового сигнала по сети при сбоях в питании станции — световой сигнал обойдет неактивную станцию через оптический переключатель В ( Optical Bypass Switch ), — однократный обрыв кабеля в любом месте кольца приведет к активации второго волоконно-оптического кольца, так как станции, расположенные по обе стороны обрыва, переконфигурируют путь циркуляции маркераВ и данных; • встроенное управление: — каждый узел имеет объект управления, предоставляя большое числоВ служб, — есть возможность SNMP управления.

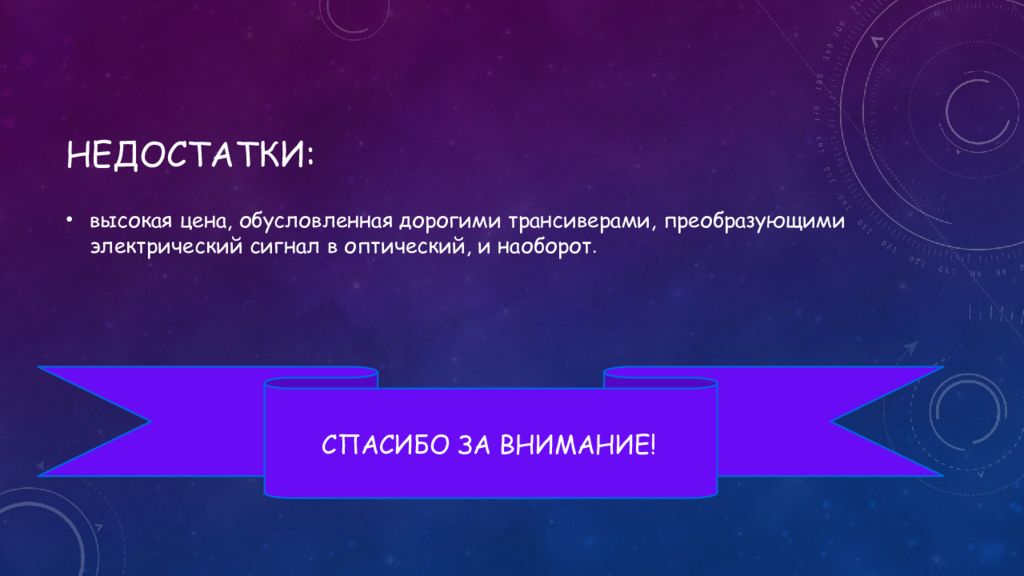

высокая цена, обусловленная дорогими трансиверами, преобразующими электрический сигнал в оптический, и наоборот. СПАСИБО ЗА ВНИМАНИЕ!
