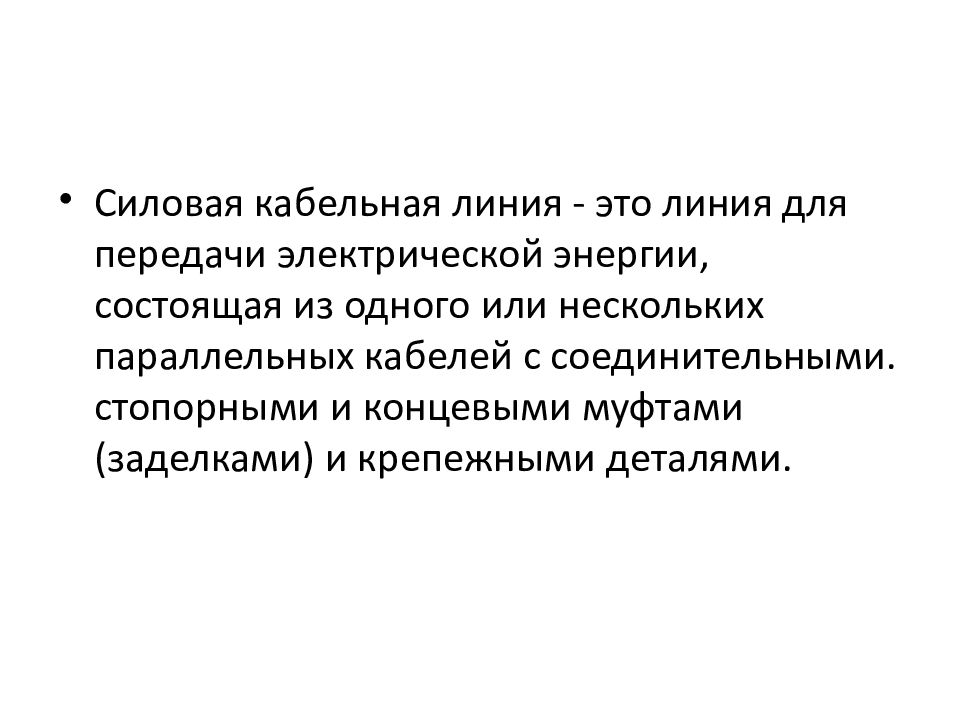

Силовая кабельная линия - это линия для передачи электрической энергии, состоящая из одного или нескольких параллельных кабелей с соединительными. стопорными и концевыми муфтами (заделками) и крепежными деталями.

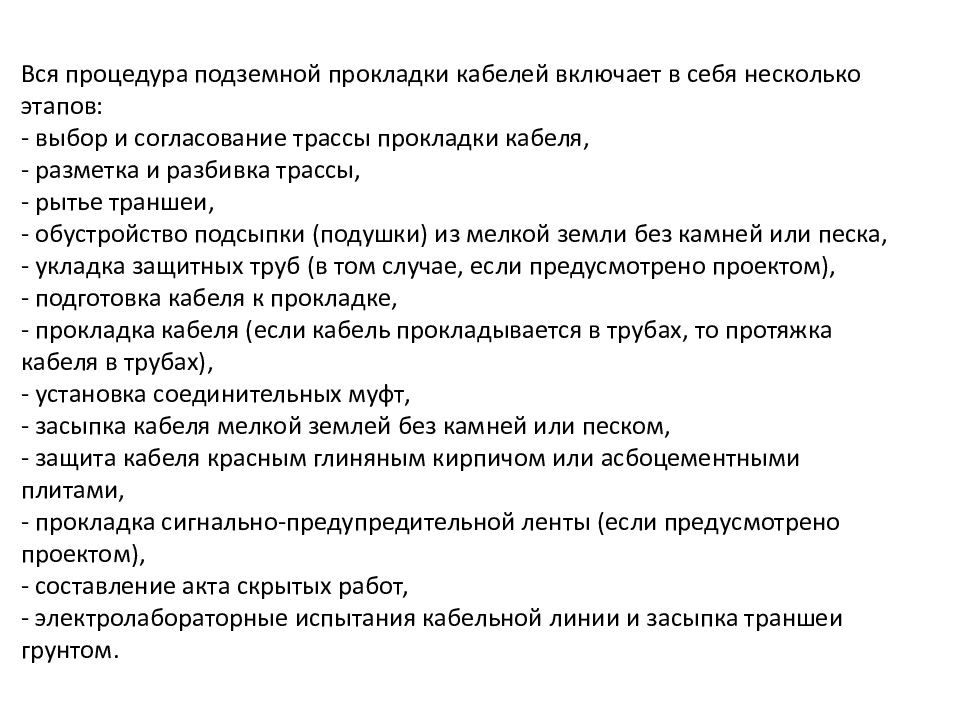

Вся процедура подземной прокладки кабелей включает в себя несколько этапов: - выбор и согласование трассы прокладки кабеля, - разметка и разбивка трассы, - рытье траншеи, - обустройство подсыпки (подушки) из мелкой земли без камней или песка, - укладка защитных труб (в том случае, если предусмотрено проектом), - подготовка кабеля к прокладке, - прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах), - установка соединительных муфт, - засыпка кабеля мелкой землей без камней или песком, - защита кабеля красным глиняным кирпичом или асбоцементными плитами, - прокладка сигнально-предупредительной ленты (если предусмотрено проектом), - составление акта скрытых работ, - электролабораторные испытания кабельной линии и засыпка траншеи грунтом.

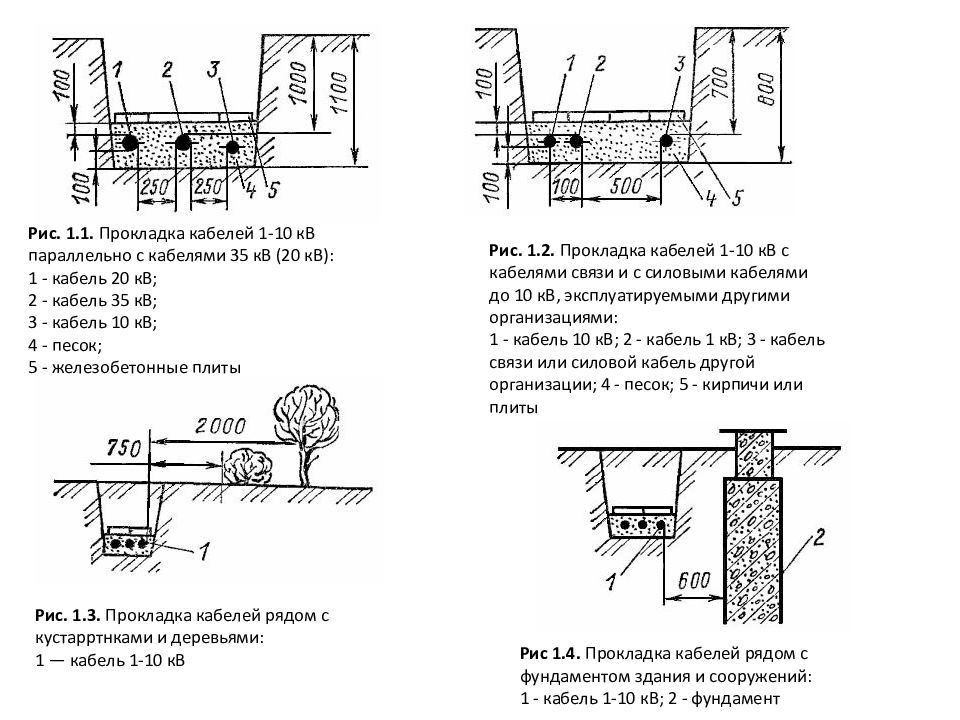

Рис. 1.1. Прокладка кабелей 1-10 кВ параллельно с кабелями 35 кВ (20 кВ): 1 - кабель 20 кВ; 2 - кабель 35 кВ; 3 - кабель 10 кВ; 4 - песок; 5 - железобетонные плиты Рис. 1.2. Прокладка кабелей 1-10 кВ с кабелями связи и с силовыми кабелями до 10 кВ, эксплуатируемыми другими организациями: 1 - кабель 10 кВ; 2 - кабель 1 кВ; 3 - кабель связи или силовой кабель другой организации; 4 - песок; 5 - кирпичи или плиты Рис. 1.3. Прокладка кабелей рядом с кустарртнками и деревьями: 1 — кабель 1-10 кВ Рис 1.4. Прокладка кабелей рядом с фундаментом здания и сооружений: 1 - кабель 1-10 кB; 2 - фундамент

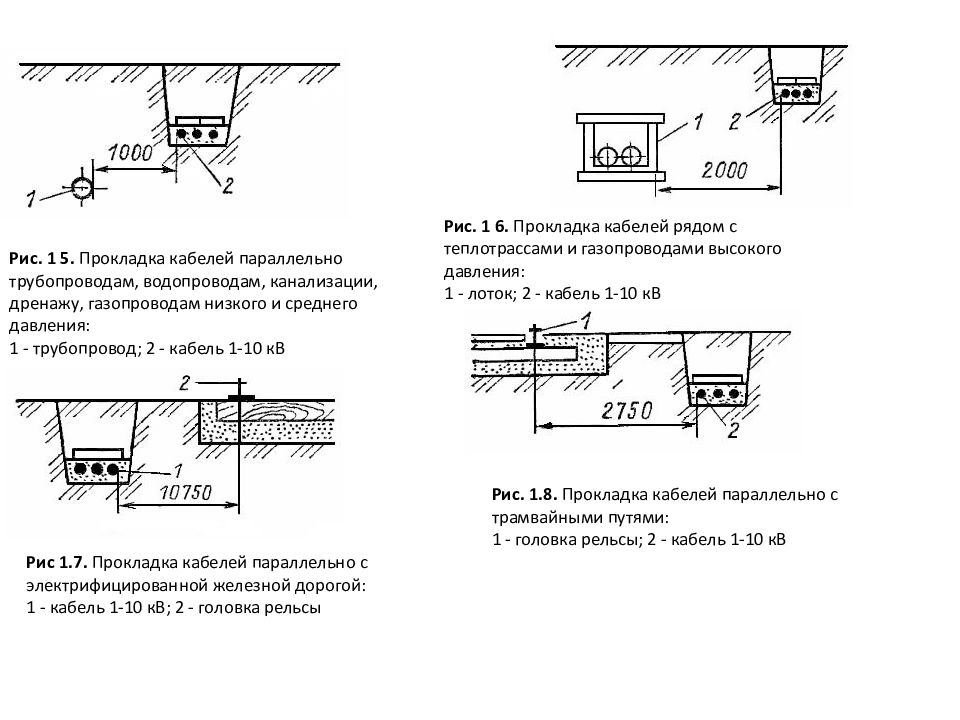

Рис. 1 5. Прокладка кабелей параллельно трубопроводам, водопроводам, канализации, дренажу, газопроводам низкого и среднего давления: 1 - трубопровод; 2 - кабель 1-10 кВ Рис. 1 6. Прокладка кабелей рядом с теплотрассами и газопроводами высокого давления: 1 - лоток; 2 - кабель 1-10 кВ Рис 1.7. Прокладка кабелей параллельно с электрифицированной железной дорогой: 1 - кабель 1-10 кВ; 2 - головка рельсы Рис. 1.8. Прокладка кабелей параллельно с трамвайными путями: 1 - головка рельсы; 2 - кабель 1-10 кВ

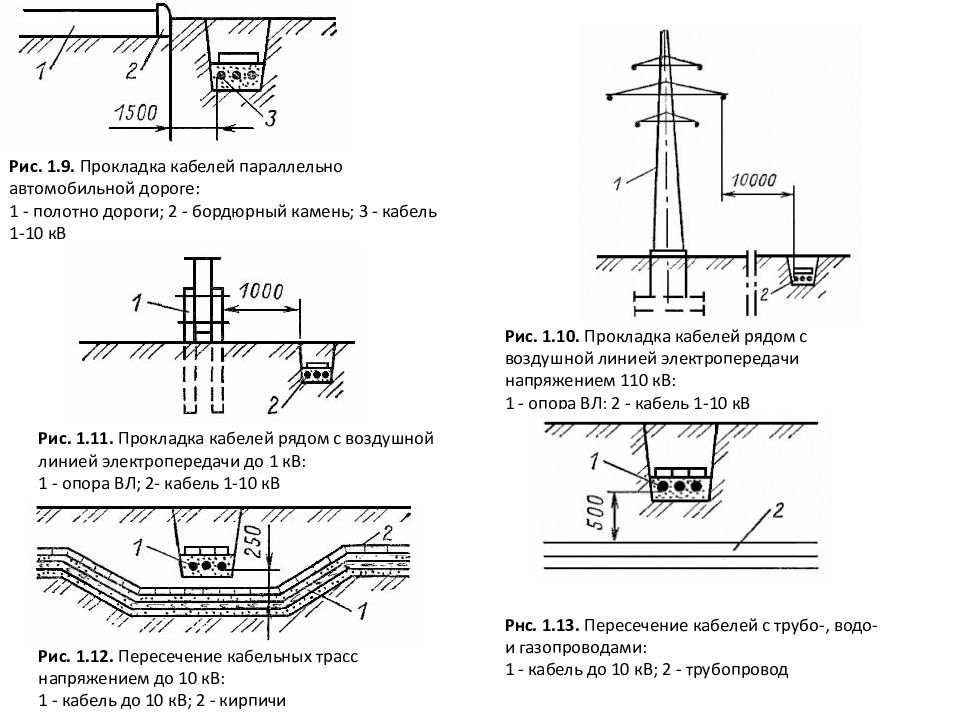

Рис. 1.9. Прокладка кабелей параллельно автомобильной дороге: 1 - полотно дороги; 2 - бордюрный камень; 3 - кабель 1-10 кВ Рис. 1.10. Прокладка кабелей рядом с воздушной линией электропередачи напряжением 110 кВ: 1 - опора ВЛ; 2 - кабель 1-10 кВ Рис. 1.11. Прокладка кабелей рядом с воздушной линией электропередачи до 1 кВ: 1 - опора ВЛ; 2- кабель 1-10 кВ Рис. 1.12. Пересечение кабельных трасс напряжением до 10 кВ: 1 - кабель до 10 кВ; 2 - кирпичи Рнс. 1.13. Пересечение кабелей с трубо-, водо- и газопроводами: 1 - кабель до 10 кВ; 2 - трубопровод

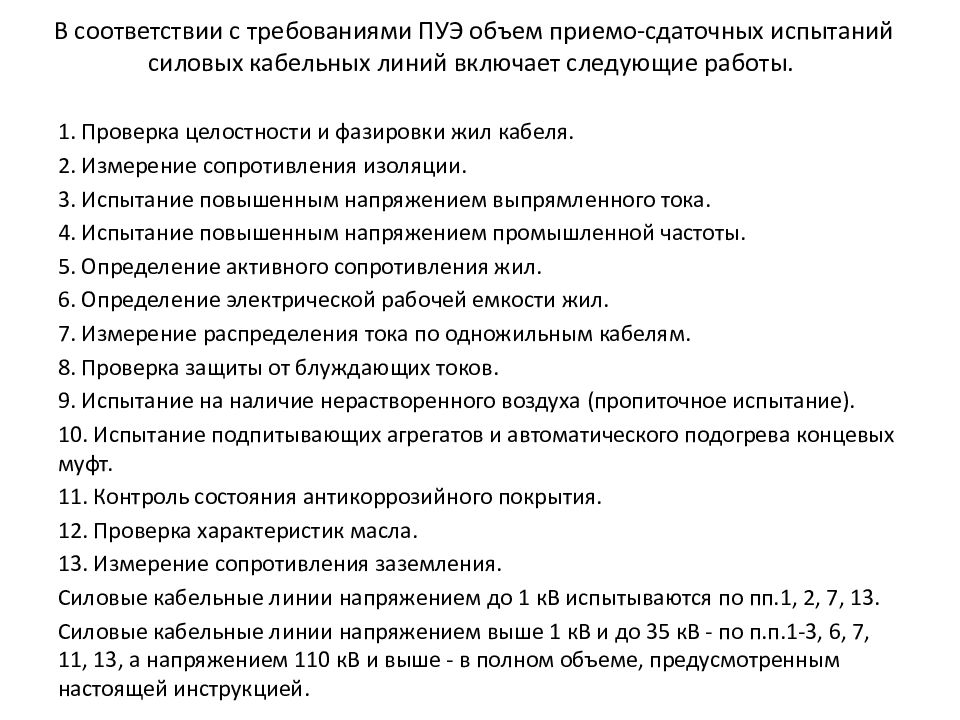

1. Проверка целостности и фазировки жил кабеля. 2. Измерение сопротивления изоляции. 3. Испытание повышенным напряжением выпрямленного тока. 4. Испытание повышенным напряжением промышленной частоты. 5. Определение активного сопротивления жил. 6. Определение электрической рабочей емкости жил. 7. Измерение распределения тока по одножильным кабелям. 8. Проверка защиты от блуждающих токов. 9. Испытание на наличие нерастворенного воздуха (пропиточное испытание). 10. Испытание подпитывающих агрегатов и автоматического подогрева концевых муфт. 11. Контроль состояния антикоррозийного покрытия. 12. Проверка характеристик масла. 13. Измерение сопротивления заземления. Силовые кабельные линии напряжением до 1 кВ испытываются по пп.1, 2, 7, 13. Силовые кабельные линии напряжением выше 1 кВ и до 35 кВ - по п.п.1-3, 6, 7, 11, 13, а напряжением 110 кВ и выше - в полном объеме, предусмотренным настоящей инструкцией.

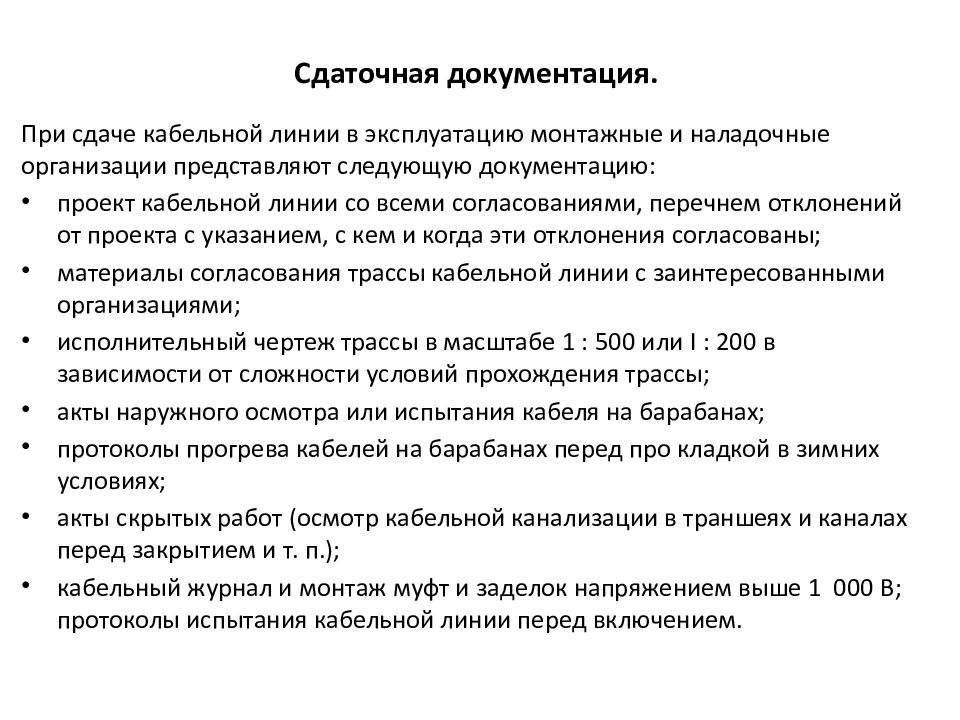

При сдаче кабельной линии в эксплуатацию монтажные и наладочные организации представляют следующую документацию: проект кабельной линии со всеми согласованиями, перечнем отклонений от проекта с указанием, с кем и когда эти отклонения согласованы; материалы согласования трассы кабельной линии с заинтересованными организациями; исполнительный чертеж трассы в масштабе 1 : 500 или I : 200 в зависимости от сложности условий прохождения трассы; акты наружного осмотра или испытания кабеля на барабанах; протоколы прогрева кабелей на барабанах перед про кладкой в зимних условиях; акты скрытых работ (осмотр кабельной канализации в траншеях и каналах перед закрытием и т. п.); кабельный журнал и монтаж муфт и заделок напряжением выше 1 000 В; протоколы испытания кабельной линии перед включением.

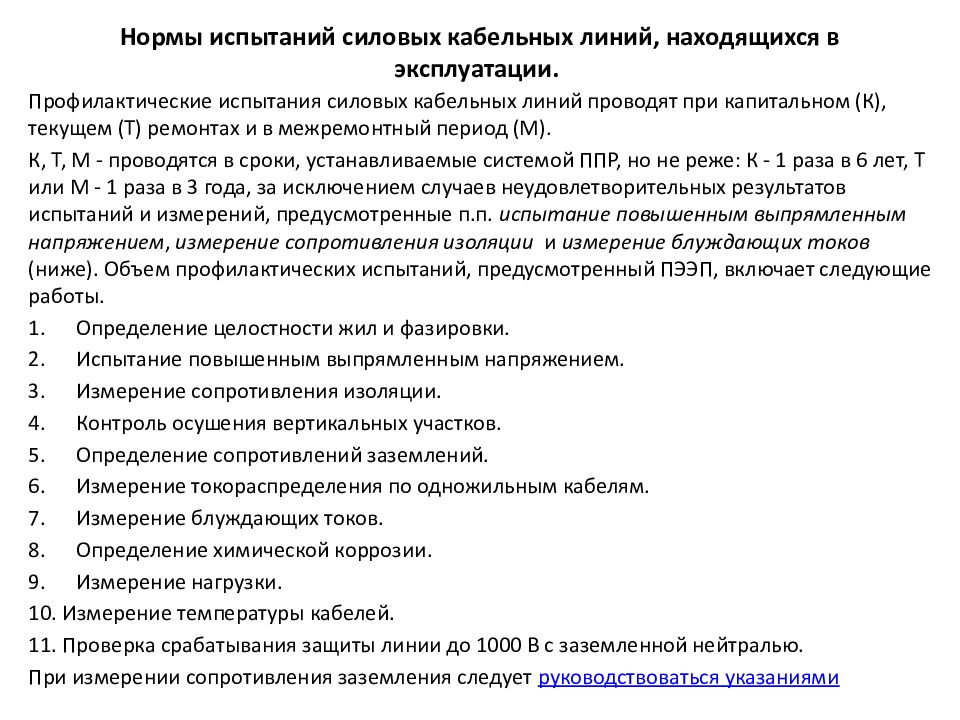

Профилактические испытания силовых кабельных линий проводят при капитальном (К), текущем (Т) ремонтах и в межремонтный период (М). К, Т, М - проводятся в сроки, устанавливаемые системой ППР, но не реже: К - 1 раза в 6 лет, Т или М - 1 раза в 3 года, за исключением случаев неудовлетворительных результатов испытаний и измерений, предусмотренные п.п. испытание повышенным выпрямленным напряжением, измерение сопротивления изоляции и измерение блуждающих токов (ниже). Объем профилактических испытаний, предусмотренный ПЭЭП, включает следующие работы. 1. Определение целостности жил и фазировки. 2. Испытание повышенным выпрямленным напряжением. 3. Измерение сопротивления изоляции. 4. Контроль осушения вертикальных участков. 5. Определение сопротивлений заземлений. 6. Измерение токораспределения по одножильным кабелям. 7. Измерение блуждающих токов. 8. Определение химической коррозии. 9. Измерение нагрузки. 10. Измерение температуры кабелей. 11. Проверка срабатывания защиты линии до 1000 В с заземленной нейтралью. При измерении сопротивления заземления следует руководствоваться указаниями
