Обучающегося группы ТЮ- 09/21 профессии Тракторист-машинист с/ х производства Руководитель: ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ И НАУКИ ТЮМЕНСКОЙ ОБЛАСТИ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ТЮМЕНСКОЙ ОБЛАСТИ « ГОЛЫШМАНОВСКИЙ АГРОПЕДАГОГИЧЕСКИЙ КОЛЛЕДЖ »

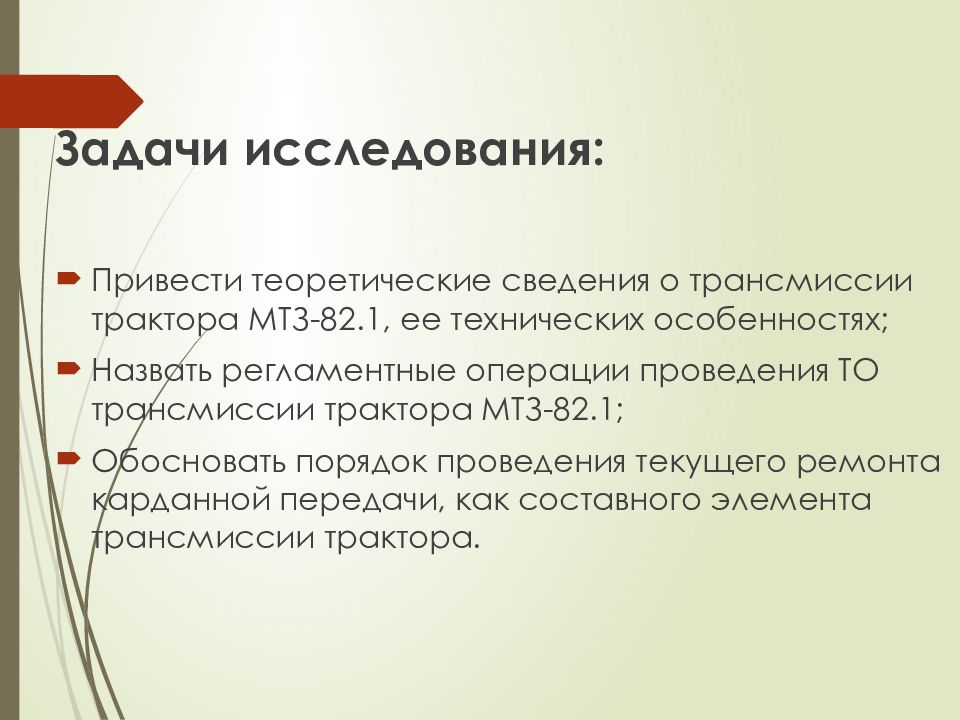

Задачи исследования: Привести теоретические сведения о трансмиссии трактора МТЗ-82.1, ее технических особенностях; Назвать регламентные операции проведения ТО трансмиссии трактора МТЗ-82.1; Обосновать порядок проведения текущего ремонта карданной передачи, как составного элемента трансмиссии трактора.

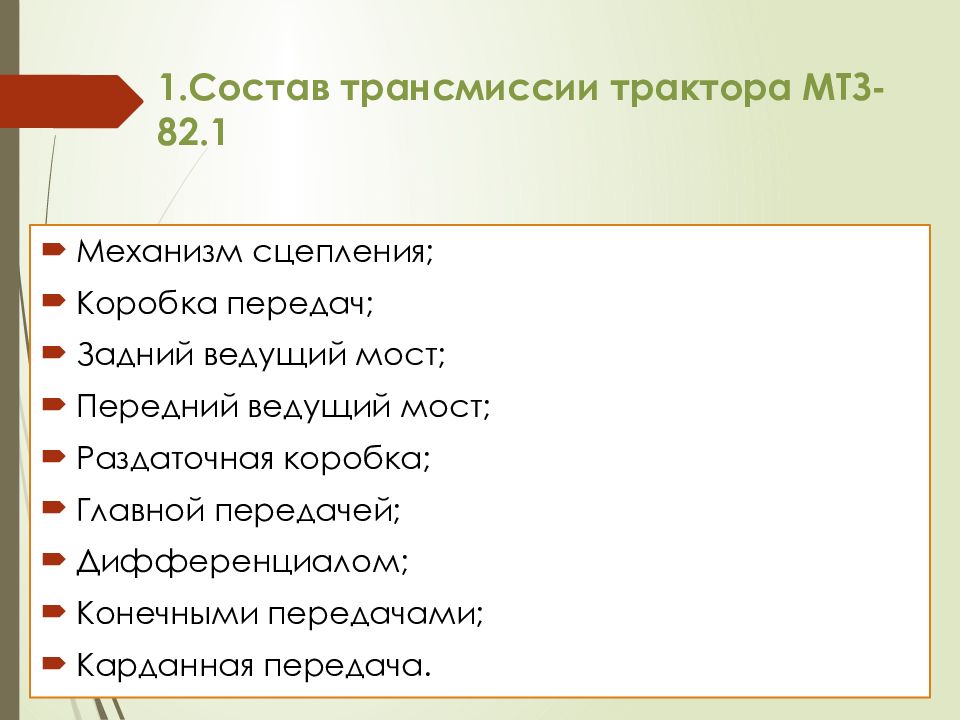

Механизм сцепления; Коробка передач; Задний ведущий мост; Передний ведущий мост; Раздаточная коробка; Главной передачей; Дифференциалом; Конечными передачами; Карданная передача.

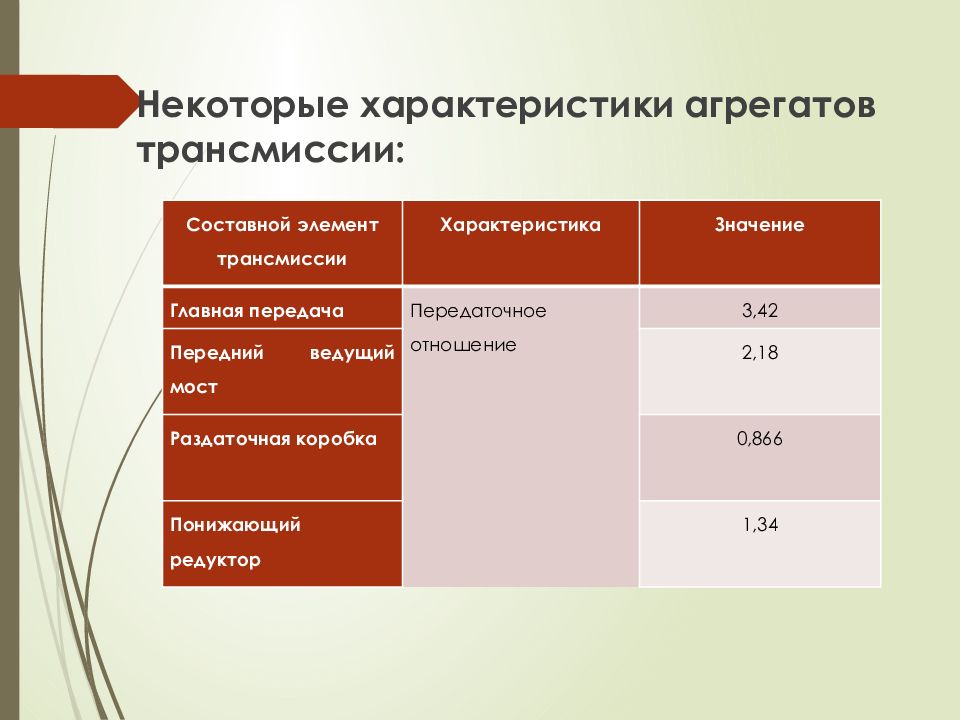

Некоторые характеристики агрегатов трансмиссии: Составной элемент трансмиссии Характеристика Значение Главная передача Передаточное отношение 3,42 Передний ведущий мост 2,18 Раздаточная коробка 0,866 Понижающий редуктор 1,34
Кинематическая схема привода переднего ведущего моста

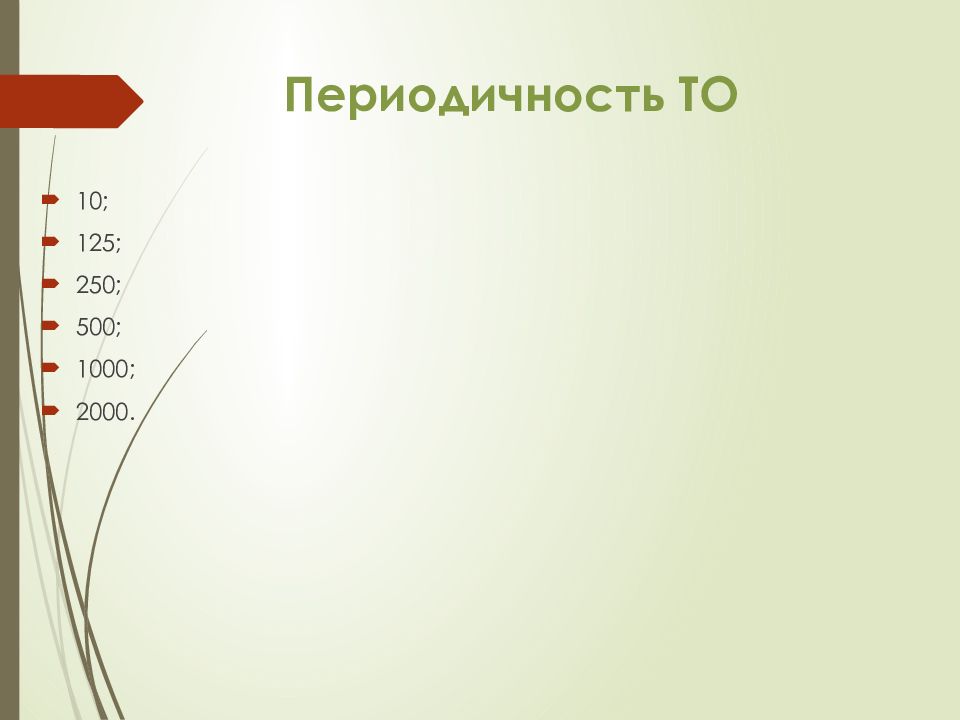

10; 125; 250; 500; 1000; 2000.

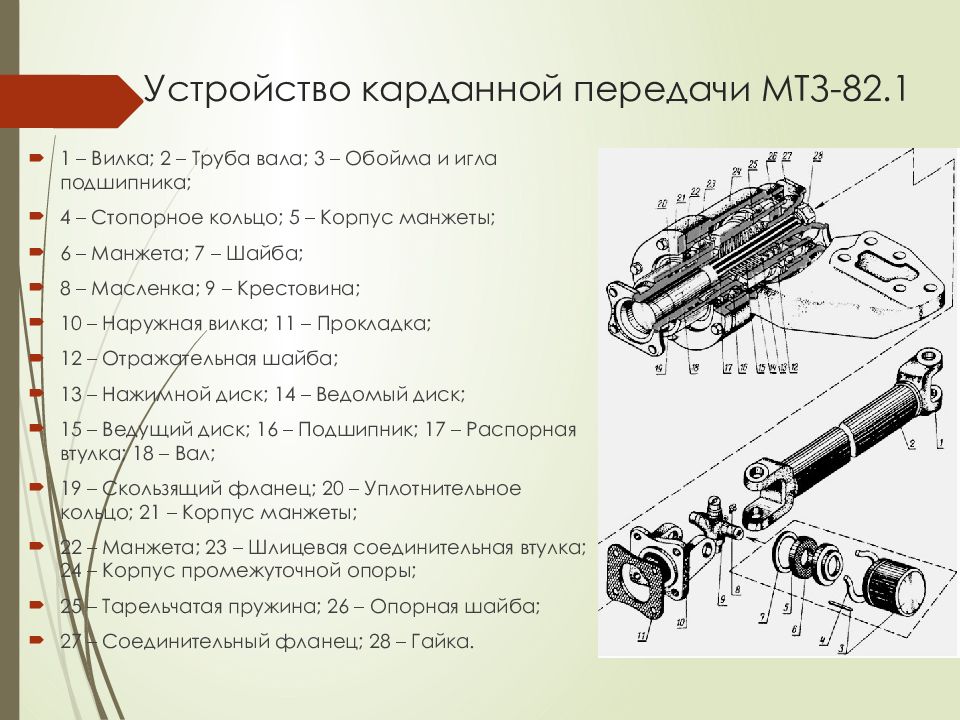

1 – Вилка; 2 – Труба вала; 3 – Обойма и игла подшипника; 4 – Стопорное кольцо; 5 – Корпус манжеты; 6 – Манжета; 7 – Шайба; 8 – Масленка; 9 – Крестовина; 10 – Наружная вилка; 11 – Прокладка; 12 – Отражательная шайба; 13 – Нажимной диск; 14 – Ведомый диск; 15 – Ведущий диск; 16 – Подшипник; 17 – Распорная втулка; 18 – Вал; 19 – Скользящий фланец; 20 – Уплотнительное кольцо; 21 – Корпус манжеты; 22 – Манжета; 23 – Шлицевая соединительная втулка; 24 – Корпус промежуточной опоры; 25 – Тарельчатая пружина; 26 – Опорная шайба; 27 – Соединительный фланец; 28 – Гайка.
Операция ТО Порядок выполнения Оборудование Смазка шарниров Проводят нагнетание смазки энергичными качками шприца, масленки предварительно очищают; Для прокручивания карданных валов – поддомкрачивают одно (или оба) передних колеса Пресс-шприц, масленки Контроль крепления валов Проверяют надежность затяжки гаек соединительных фланцев на хвостовиках шлицевых валов: У раздаточной коробки; У промежуточной опоры; У переднего моста (главная передача). Гаечные ключи Предохранительная муфта Контроль уровня масла – у нижней кромки заливного отверстия; Доливка и замена при необходимости; Подтяжка резьбовых соединений; Регулировка правильности срабатывания.

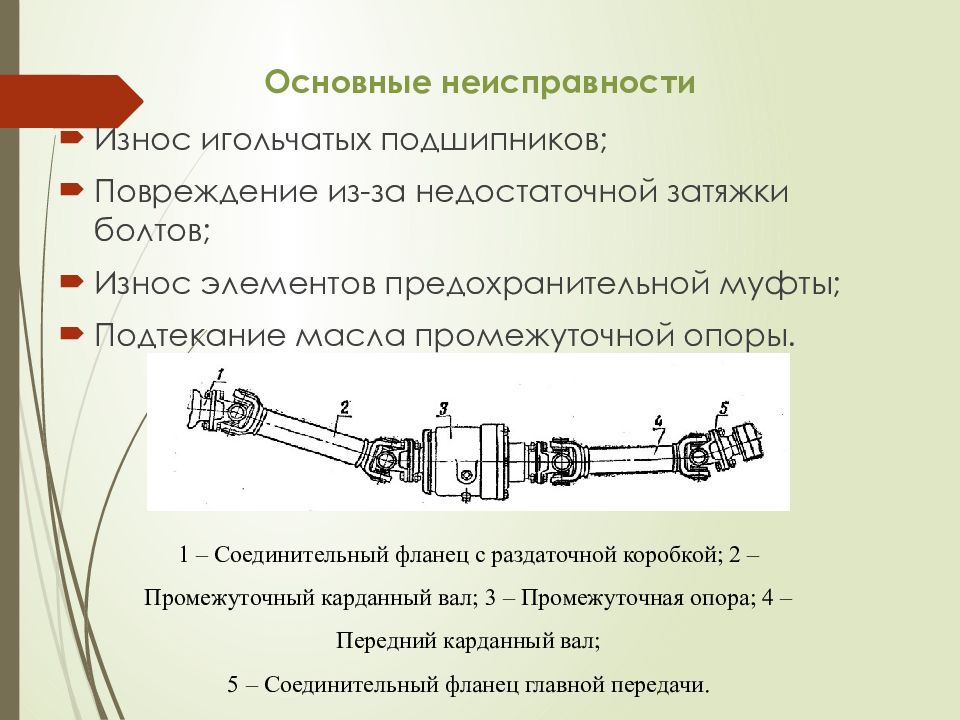

Износ игольчатых подшипников; Повреждение из-за недостаточной затяжки болтов; Износ элементов предохранительной муфты; Подтекание масла промежуточной опоры. 1 – Соединительный фланец с раздаточной коробкой; 2 – Промежуточный карданный вал; 3 – Промежуточная опора; 4 – Передний карданный вал; 5 – Соединительный фланец главной передачи.
При выполнении работы приведен порядок выполнения операций ТО по отдельным позициям: Смазка шарниров; Проверка надежности крепления карданных валов; Проверка уровня масла в корпусе промежуточной опоры; Обслуживание предохранительной муфты. В ходе выполнения работы нами названы основные причины преждевременного повреждения самой карданной передачи, игольчатых подшипников шарниров, предохранительной муфты и промежуточной опоры. Дополнительно представлена методика для регулировки предохранительной муфты в случае обнаружения снижения эффективности ее работы, а также после текущего ремонта.
