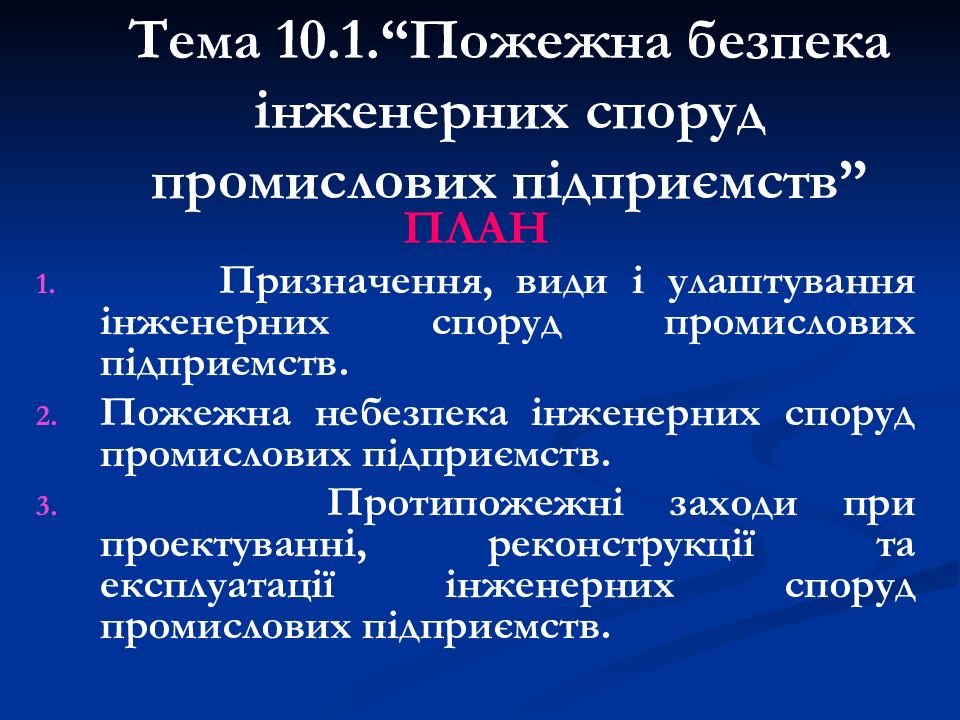

ПЛАН Призначення, види і улаштування інженерних споруд промислових підприємств. Пожежна небезпека інженерних споруд промислових підприємств. Протипожежні заходи при проектуванні, реконструкції та експлуатації інженерних споруд промислових підприємств.

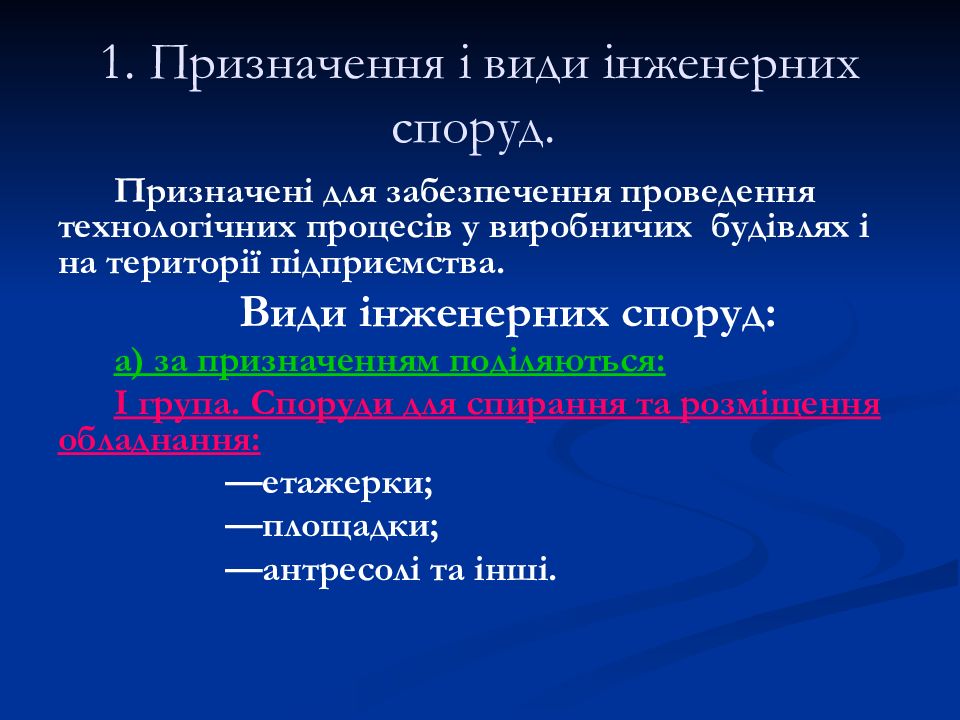

Призначені для забезпечення проведення технологічних процесів у виробничих будівлях і на території підприємства. Види інженерних споруд: а) за призначенням поділяються: І група. Споруди для спирання та розміщення обладнання: —етажерки; —площадки; —антресолі та інші.

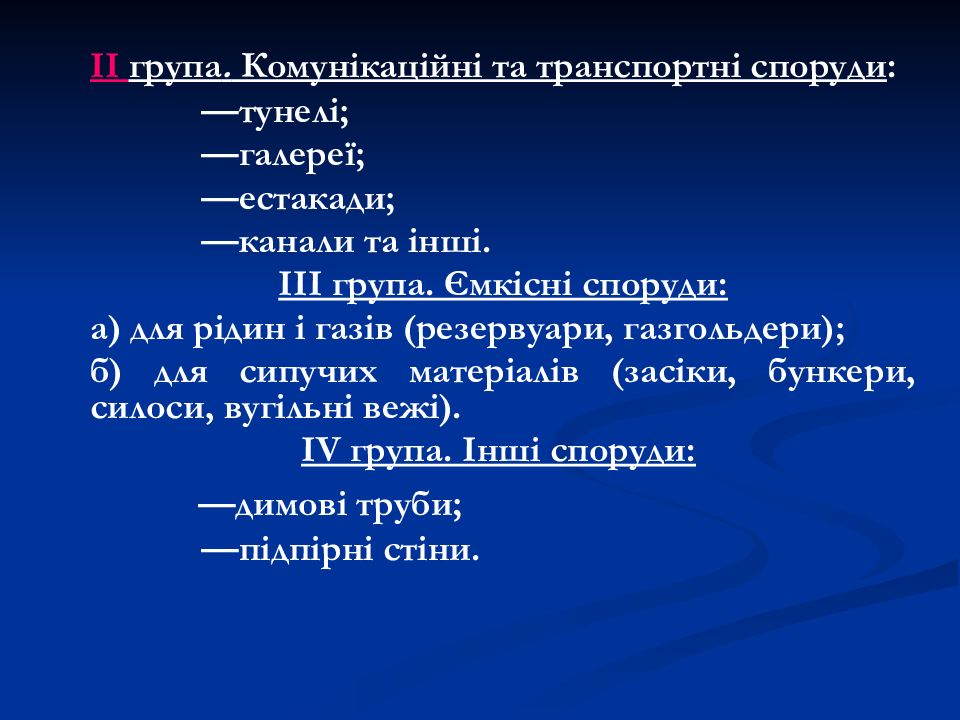

ІІ група. Комунікаційні та транспортні споруди : —тунелі; —галереї; —естакади; —канали та інші. ІІІ група. Ємкісні споруди: а) для рідин і газів (резервуари, газгольдери); б) для сипучих матеріалів (засіки, бункери, силоси, вугільні вежі). IV група. Інші споруди: —димові труби; —підпірні стіни.

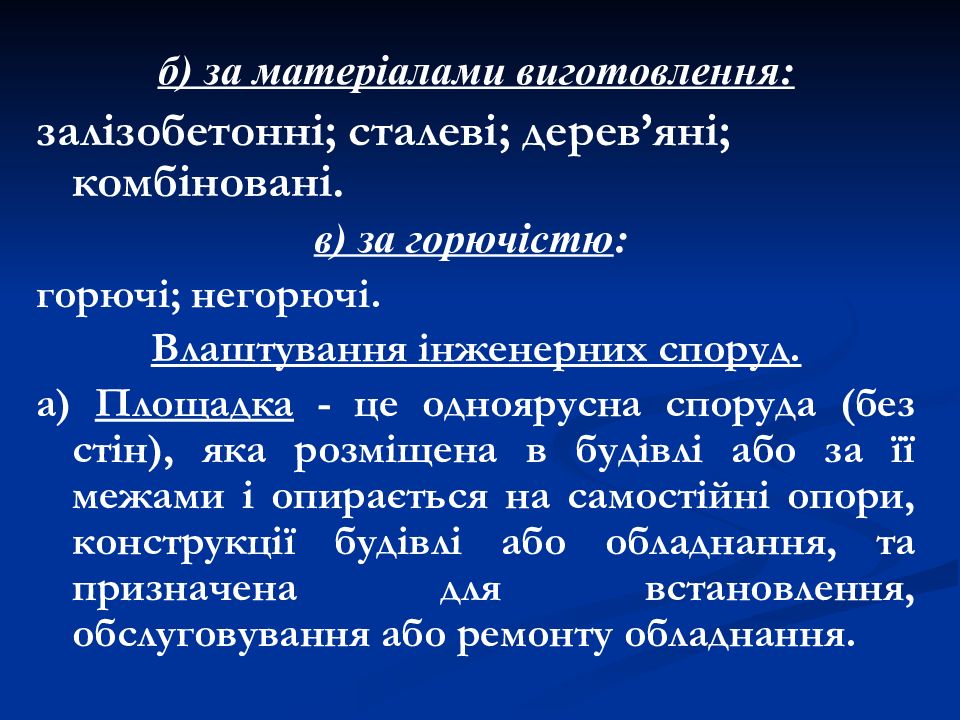

б) за матеріалами виготовлення: залізобетонні; сталеві; дерев’яні; комбіновані. в) за горючістю : горючі; негорючі. Влаштування інженерних споруд. а) Площадка - це одноярусна споруда (без стін), яка розміщена в будівлі або за її межами і опирається на самостійні опори, конструкції будівлі або обладнання, та призначена для встановлення, обслуговування або ремонту обладнання.

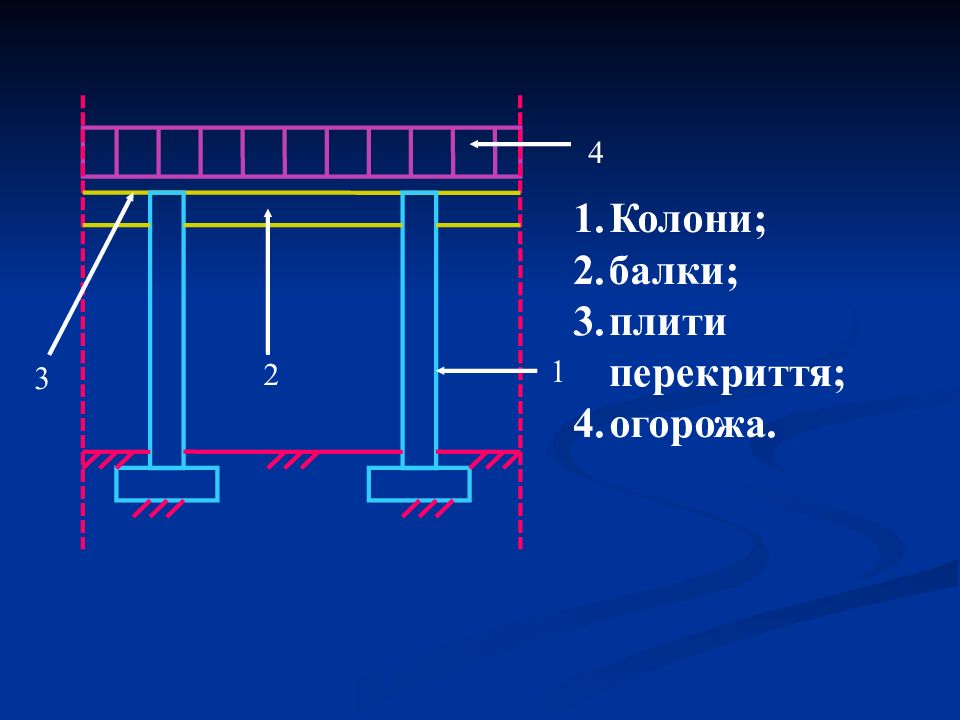

Колони; балки; плити перекриття; огорожа. 1 2 3 4

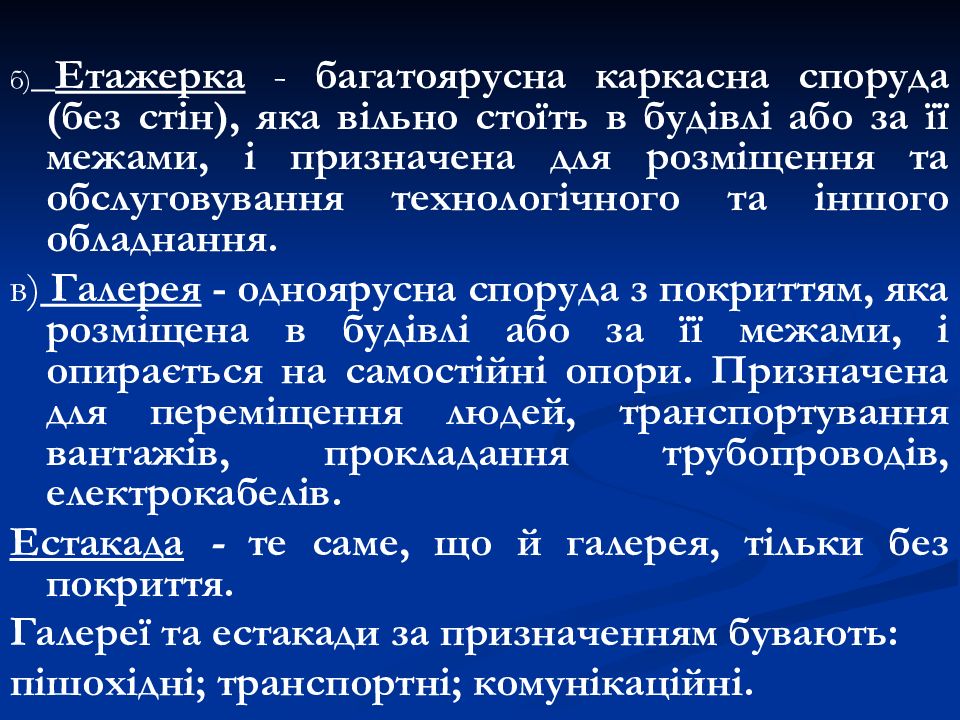

б) Етажерка - багатоярусна каркасна споруда (без стін), яка вільно стоїть в будівлі або за її межами, і призначена для розміщення та обслуговування технологічного та іншого обладнання. в) Галерея - одноярусна споруда з покриттям, яка розміщена в будівлі або за її межами, і опирається на самостійні опори. Призначена для переміщення людей, транспортування вантажів, прокладання трубопроводів, електрокабелів. Естакада - те саме, що й галерея, тільки без покриття. Галереї та естакади за призначенням бувають: пішохідні; транспортні; комунікаційні.

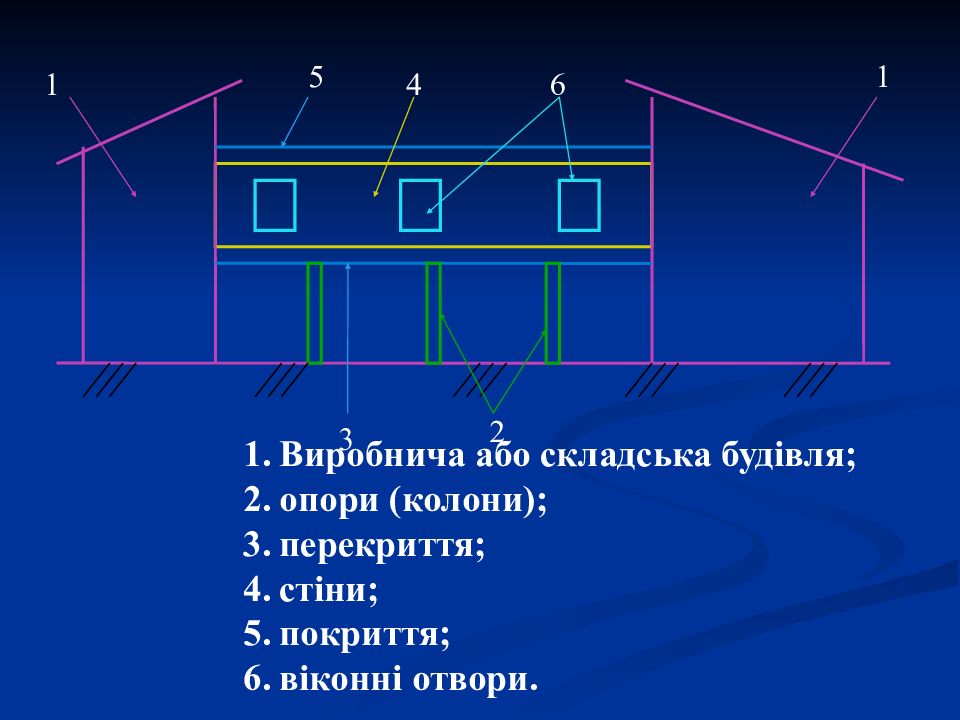

3 1 2 4 5 6 1 Виробнича або складська будівля; опори (колони); перекриття; стіни; покриття; віконні отвори.

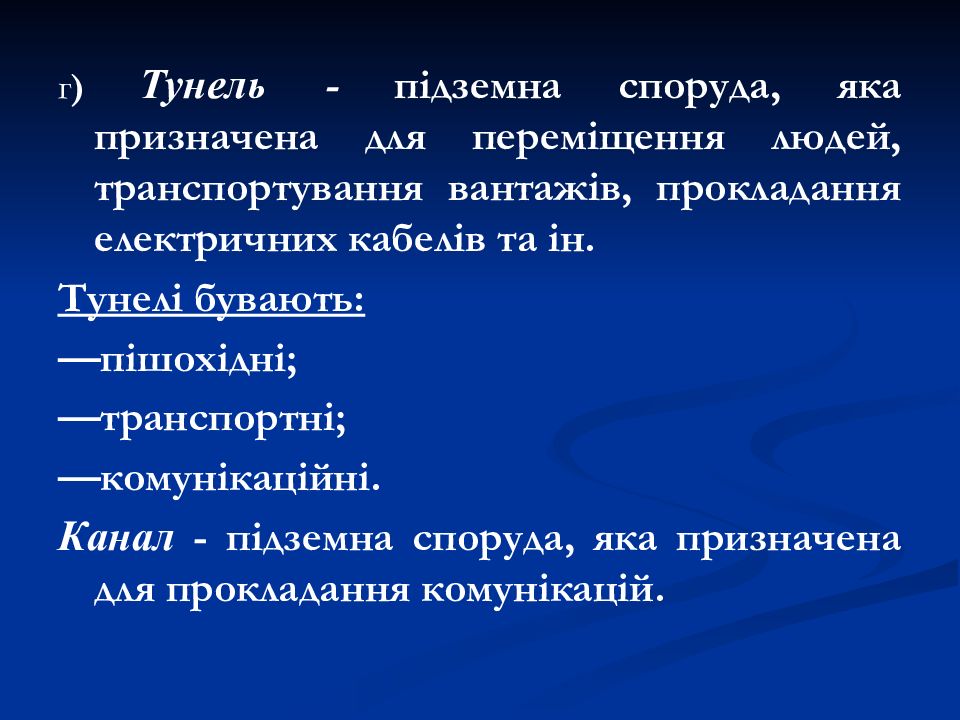

г ) Тунель - підземна споруда, яка призначена для переміщення людей, транспортування вантажів, прокладання електричних кабелів та ін. Тунелі бувають: —пішохідні; —транспортні; —комунікаційні. Канал - підземна споруда, яка призначена для прокладання комунікацій.

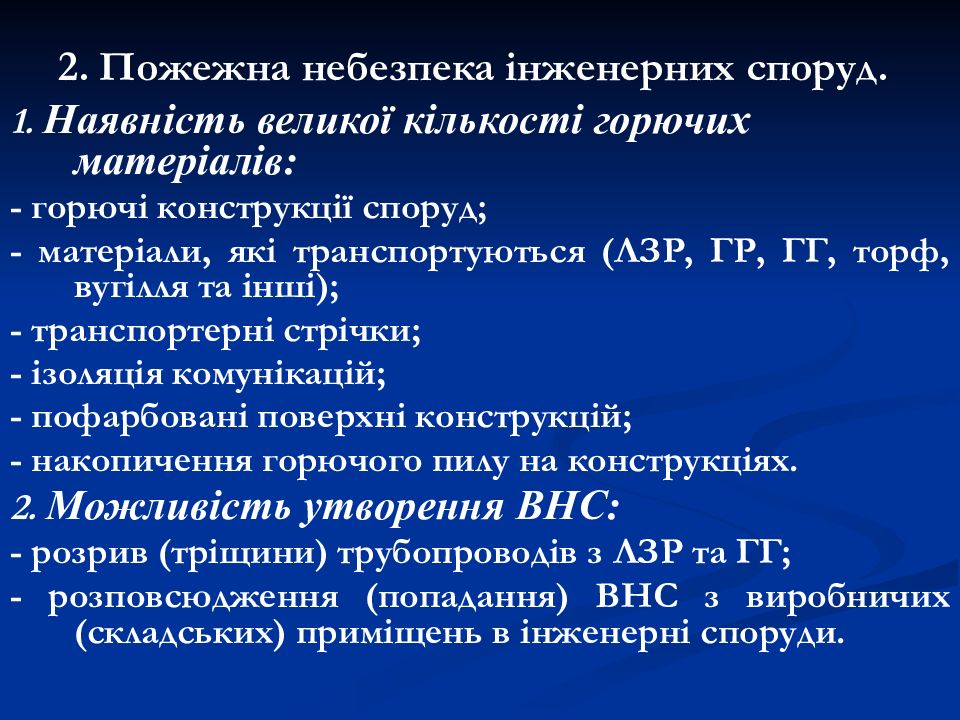

1. Наявність великої кількості горючих матеріалів: - горючі конструкції споруд; - матеріали, які транспортуються (ЛЗР, ГР, ГГ, торф, вугілля та інші); - транспортерні стрічки; - ізоляція комунікацій; - пофарбовані поверхні конструкцій; - накопичення горючого пилу на конструкціях. 2. Можливість утворення ВНС: - розрив (тріщини) трубопроводів з ЛЗР та ГГ; - розповсюдження (попадання) ВНС з виробничих (складських) приміщень в інженерні споруди.

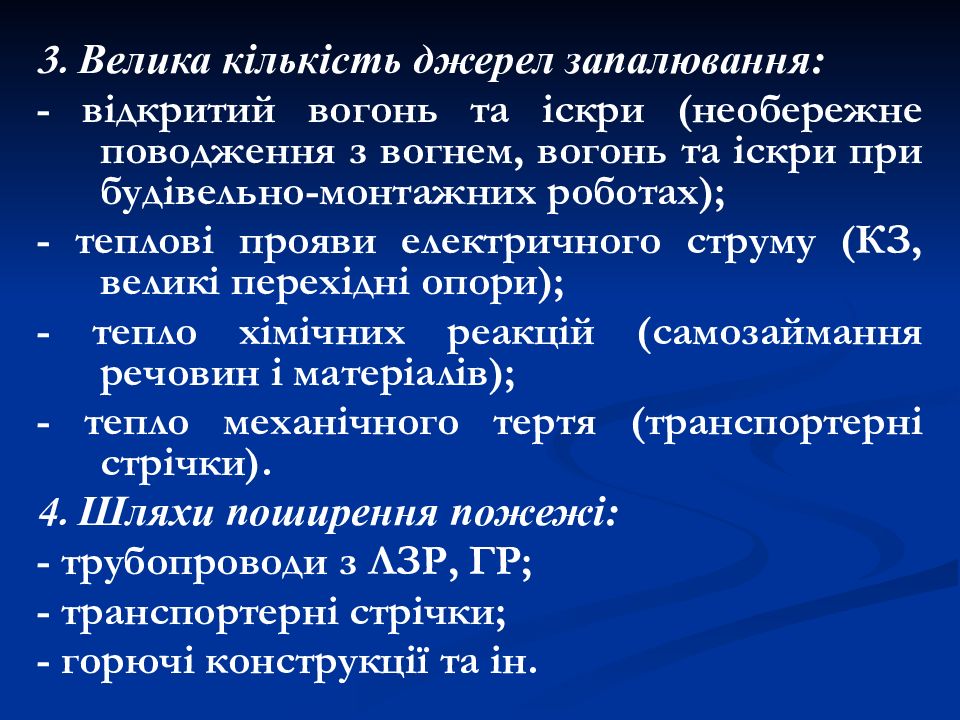

3. Велика кількість джерел запалювання: - відкритий вогонь та іскри (необережне поводження з вогнем, вогонь та іскри при будівельно-монтажних роботах); - теплові прояви електричного струму (КЗ, великі перехідні опори); - тепло хімічних реакцій (самозаймання речовин і матеріалів); - тепло механічного тертя (транспортерні стрічки). 4. Шляхи поширення пожежі: - трубопроводи з ЛЗР, ГР; - транспортерні стрічки; - горючі конструкції та ін.

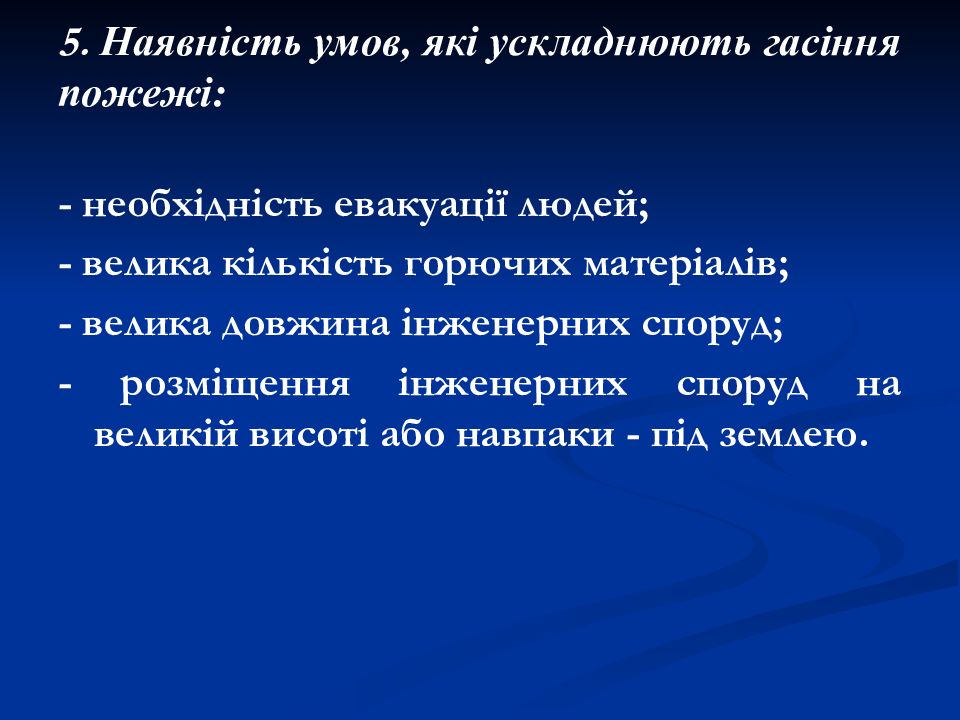

- необхідність евакуації людей; - велика кількість горючих матеріалів; - велика довжина інженерних споруд; - розміщення інженерних споруд на великій висоті або навпаки - під землею.

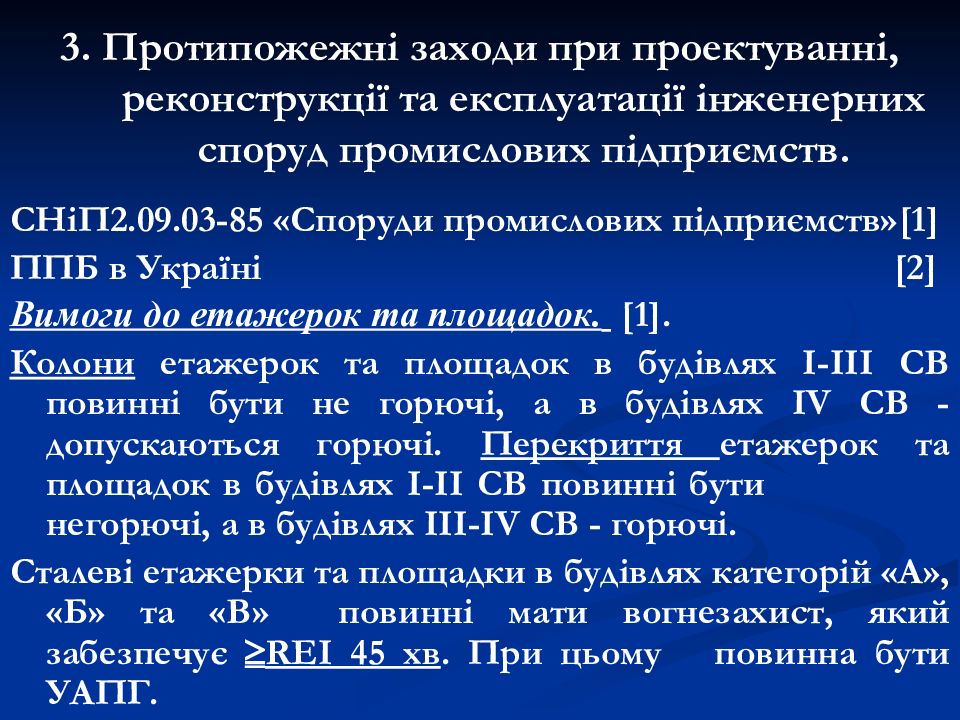

СНіП2.09.03-85 «Споруди промислових підприємств»[1] ППБ в Україні [2] Вимоги до етажерок та площадок. [1]. Колони етажерок та площадок в будівлях І-ІІІ СВ повинні бути не горючі, а в будівлях IV СВ - допускаються горючі. Перекриття етажерок та площадок в будівлях І-ІІ СВ повинні бути негорючі, а в будівлях ІІІ-ІV СВ - горючі. Сталеві етажерки та площадки в будівлях категорій «A», «Б» та «B» повинні мати вогнезахист, який забезпечує REI 45 хв. При цьому повинна бути УАПГ.

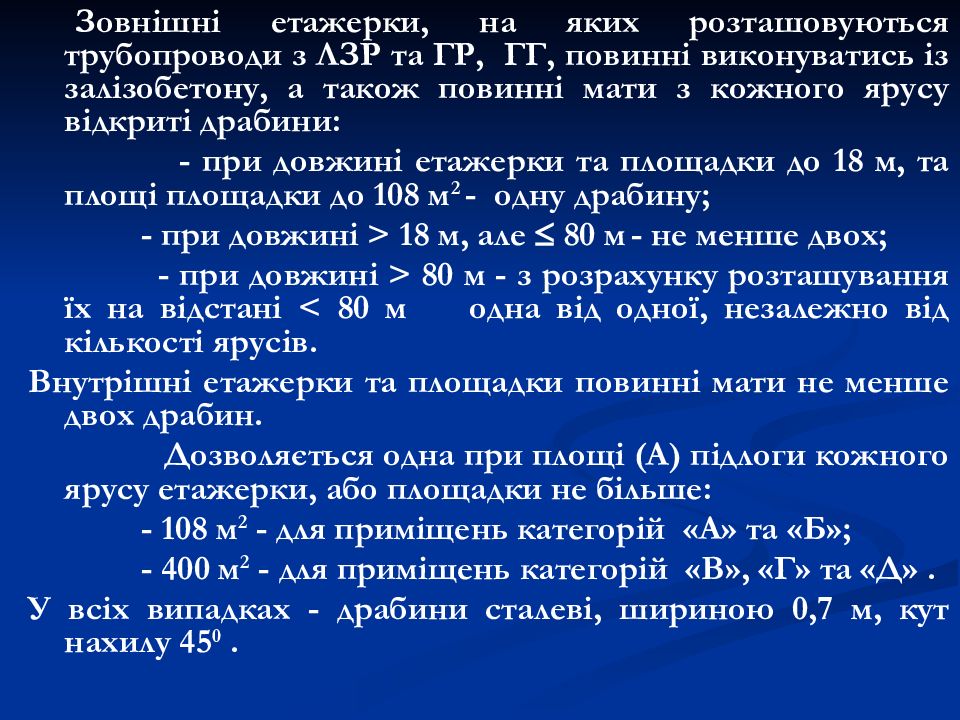

Зовнішні етажерки, на яких розташовуються трубопроводи з ЛЗР та ГР, ГГ, повинні виконуватись із залізобетону, а також повинні мати з кожного ярусу відкриті драбини: - при довжині етажерки та площадки до 18 м, та площі площадки до 108 м 2 - одну драбину; - при довжині > 18 м, але 80 м - не менше двох; - при довжині > 80 м - з розрахунку розташування їх на відстані < 80 м одна від одної, незалежно від кількості ярусів. Внутрішні етажерки та площадки повинні мати не менше двох драбин. Дозволяється одна при площі (А) підлоги кожного ярусу етажерки, або площадки не більше: - 108 м 2 - для приміщень категорій «А» та «Б»; - 400 м 2 - для приміщень категорій «В», «Г» та «Д». У всіх випадках - драбини сталеві, шириною 0,7 м, кут нахилу 45 0.

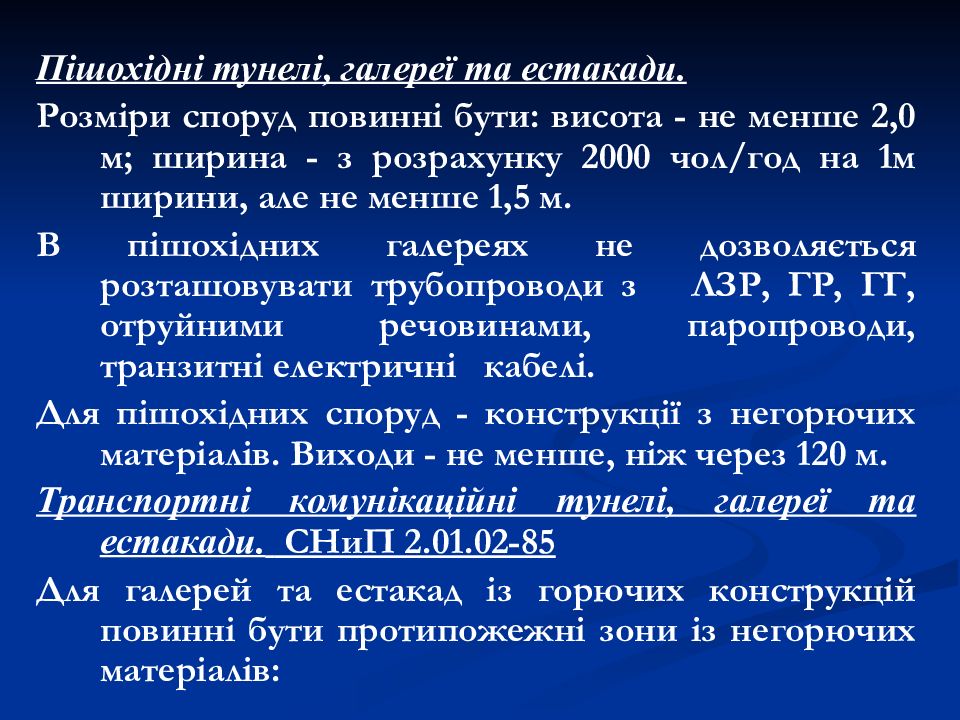

Пішохідні тунелі, галереї та естакади. Розміри споруд повинні бути: висота - не менше 2,0 м; ширина - з розрахунку 2000 чол/год на 1м ширини, але не менше 1,5 м. В пішохідних галереях не дозволяється розташовувати трубопроводи з ЛЗР, ГР, ГГ, отруйними речовинами, паропроводи, транзитні електричні кабелі. Для пішохідних споруд - конструкції з негорючих матеріалів. Виходи - не менше, ніж через 120 м. Транспортні комунікаційні тунелі, галереї та естакади. СНиП 2.01.02-85 Для галерей та естакад із горючих конструкцій повинні бути протипожежні зони із негорючих матеріалів:

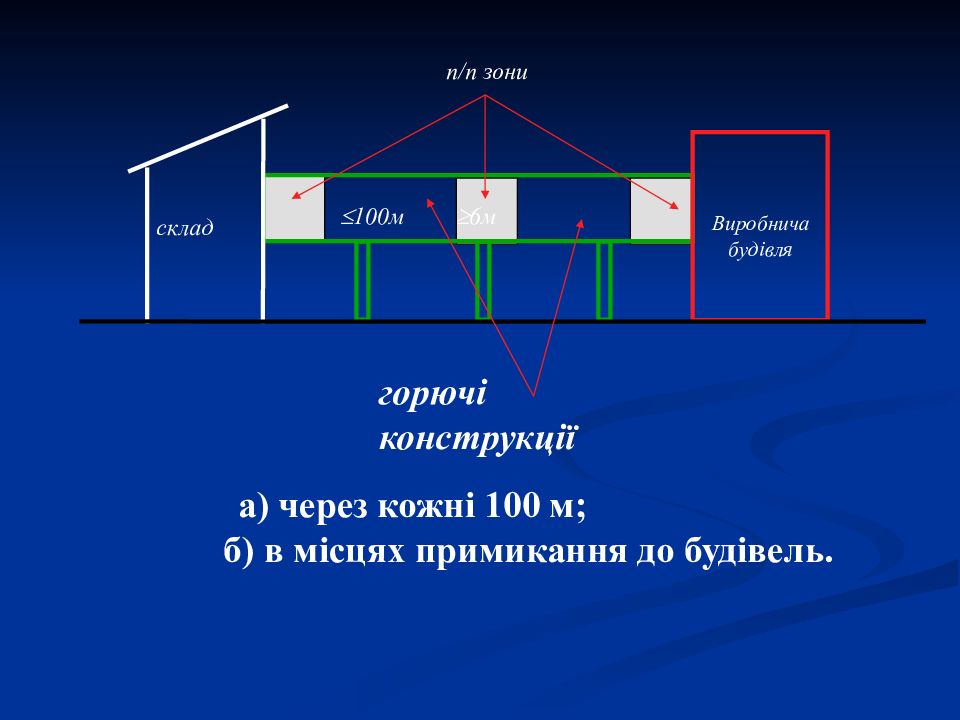

склад Виробнича будівля 100м 6м п/п зони горючі конструкції а) через кожні 100 м; б) в місцях примикання до будівель.

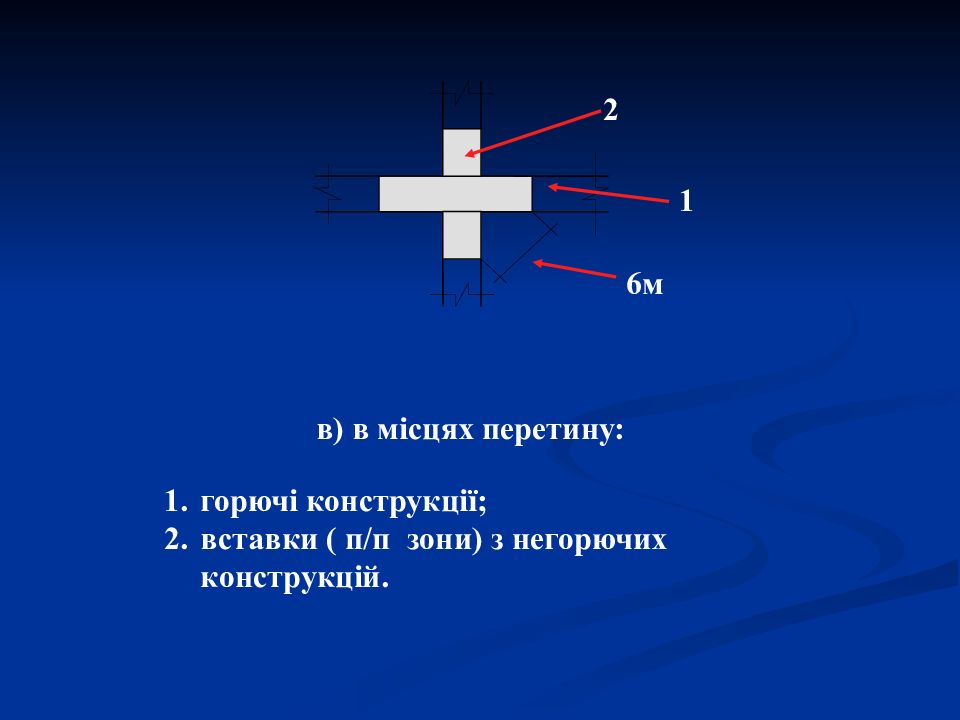

2 1 6м в) в місцях перетину: горючі конструкції; вставки ( п/п зони) з негорючих конструкцій.

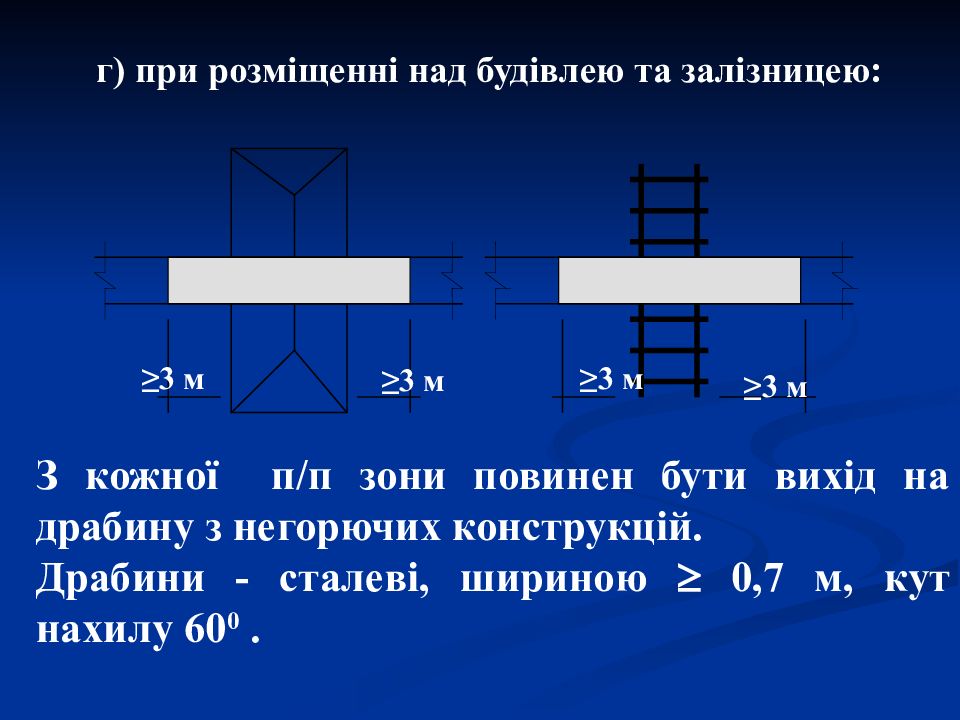

г) при розміщенні над будівлею та залізницею: З кожної п/п зони повинен бути вихід на драбину з негорючих конструкцій. Драбини - сталеві, шириною 0,7 м, кут нахилу 60 0. ≥ 3 м ≥3 м ≥3 м ≥3 м
Галереї та естакади, які призначені для транспортування негорючих і ненагрітих матеріалів, або кускових горючих матеріалів (торф, деревина) допускається виконувати з горючих матеріалів. При цьому висота споруди повинна бути 10 м. Евакуаційні виходи з галерей із конструкціями з горючих матеріалів слід передбачати не менше, ніж через 100 м, із негорючих - допускається збільшувати до 200 м. Відстань від торця галереї до виходу не повинна бути більшою 25 м. Вимоги до експлуатації інженерних споруд [2]. Спільне застосування й транспортування речовин та матеріалів, які в результаті взаємодії одне з одним викликають займання, вибух або утворюють горючі й токсичні гази (суміші), не дозволяється.

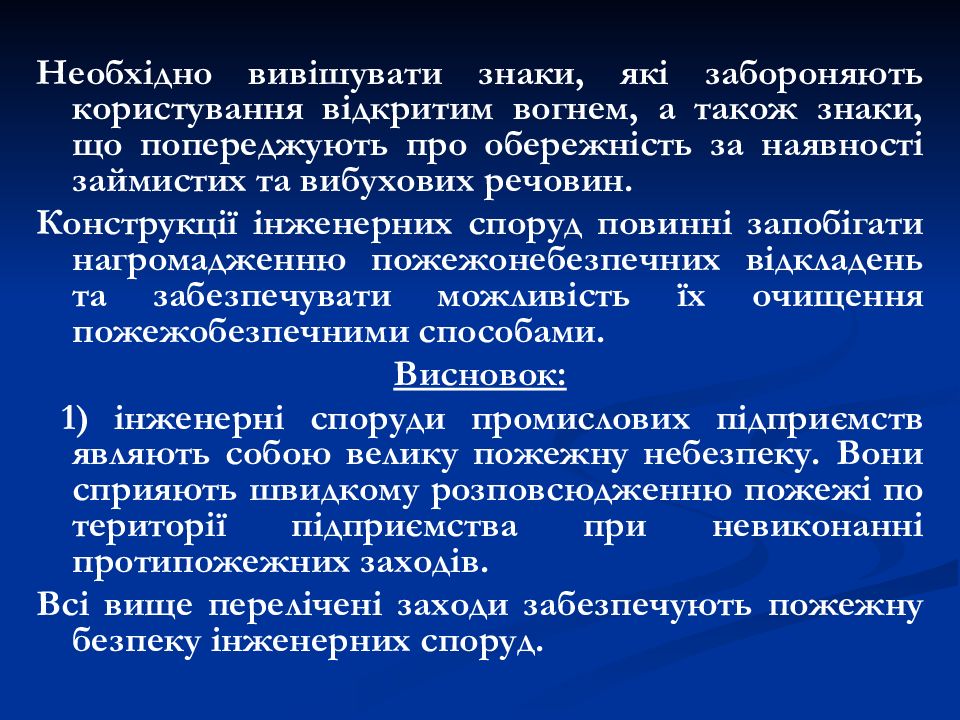

Необхідно вивішувати знаки, які забороняють користування відкритим вогнем, а також знаки, що попереджують про обережність за наявності займистих та вибухових речовин. Конструкції інженерних споруд повинні запобігати нагромадженню пожежонебезпечних відкладень та забезпечувати можливість їх очищення пожежобезпечними способами. Висновок: 1) інженерні споруди промислових підприємств являють собою велику пожежну небезпеку. Вони сприяють швидкому розповсюдженню пожежі по території підприємства при невиконанні протипожежних заходів. Всі вище перелічені заходи забезпечують пожежну безпеку інженерних споруд.

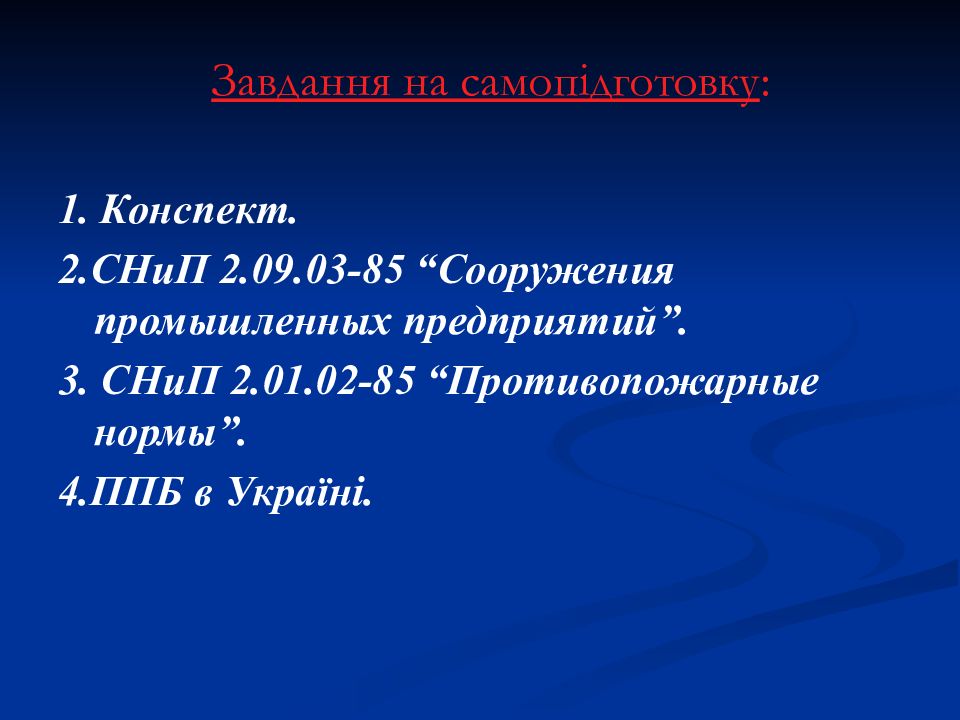

Завдання на самопідготовку : 1. Конспект. 2.СНиП 2.09.03-85 “Сооружения промышленных предприятий”. 3. СНиП 2.01.02-85 “Противопожарные нормы”. 4.ППБ в Україні.
