Выполнил: Полушкин И.Ю. Руководитель ДП: Горбунова С.А. г. Аткарск 2024 г.

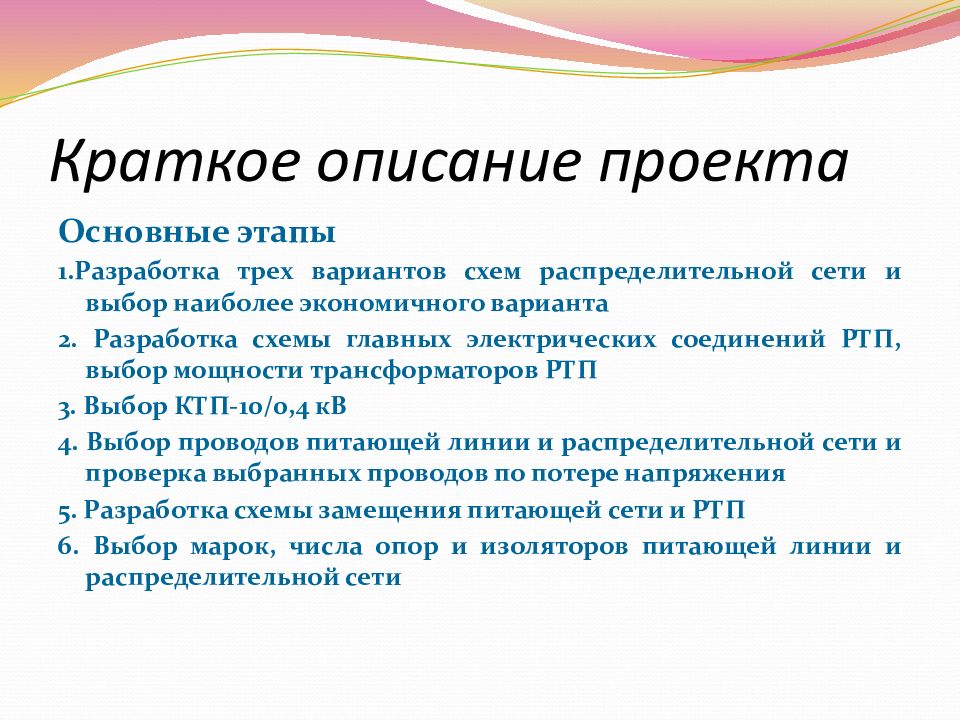

Основные этапы 1.Разработка трех вариантов схем распределительной сети и выбор наиболее экономичного варианта 2. Разработка схемы главных электрических соединений РТП, выбор мощности трансформаторов РТП 3. Выбор КТП-10/0,4 кВ 4. Выбор проводов питающей линии и распределительной сети и проверка выбранных проводов по потере напряжения 5. Разработка схемы замещения питающей сети и РТП 6. Выбор марок, числа опор и изоляторов питающей линии и распределительной сети

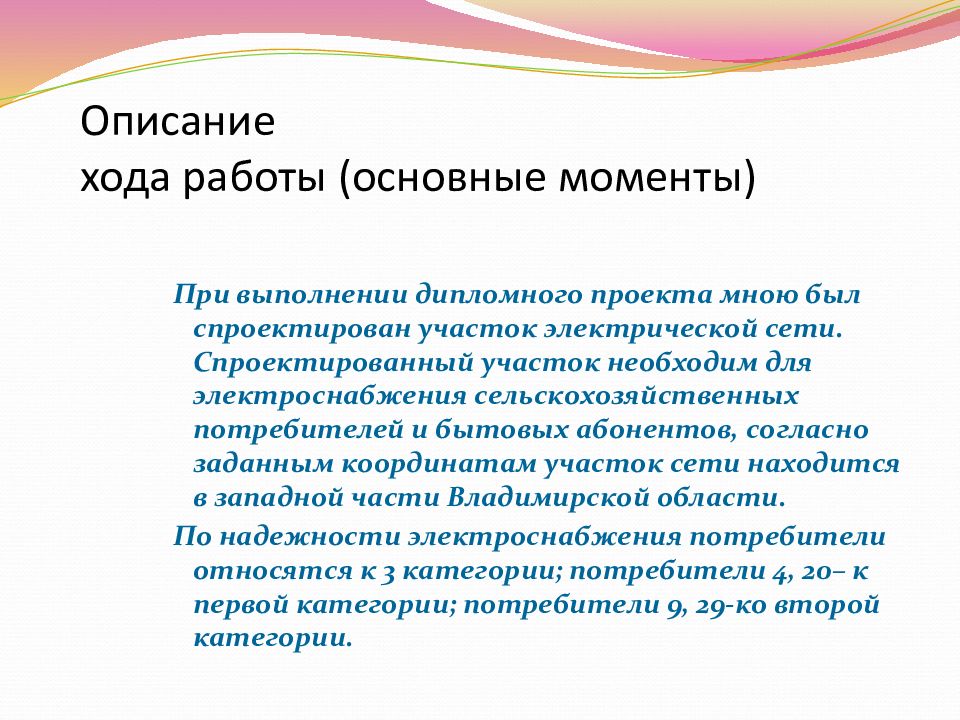

При выполнении дипломного проекта мною был спроектирован участок электрической сети. Спроектированный участок необходим для электроснабжения сельскохозяйственных потребителей и бытовых абонентов, согласно заданным координатам участок сети находится в западной части Владимирской области. По надежности электроснабжения потребители относятся к 3 категории; потребители 4, 20– к первой категории; потребители 9, 29-ко второй категории.

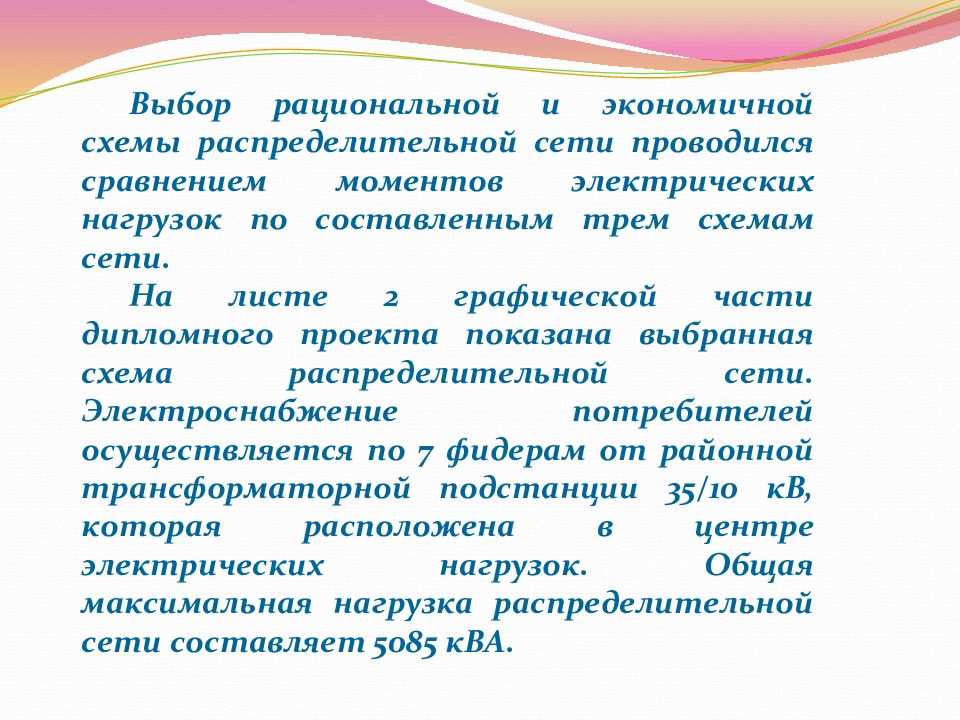

Выбор рациональной и экономичной схемы распределительной сети проводился сравнением моментов электрических нагрузок по составленным трем схемам сети. На листе 2 графической части дипломного проекта показана выбранная схема распределительной сети. Электроснабжение потребителей осуществляется по 7 фидерам от районной трансформаторной подстанции 35/10 кВ, которая расположена в центре электрических нагрузок. Общая максимальная нагрузка распределительной сети составляет 5085 кВА.

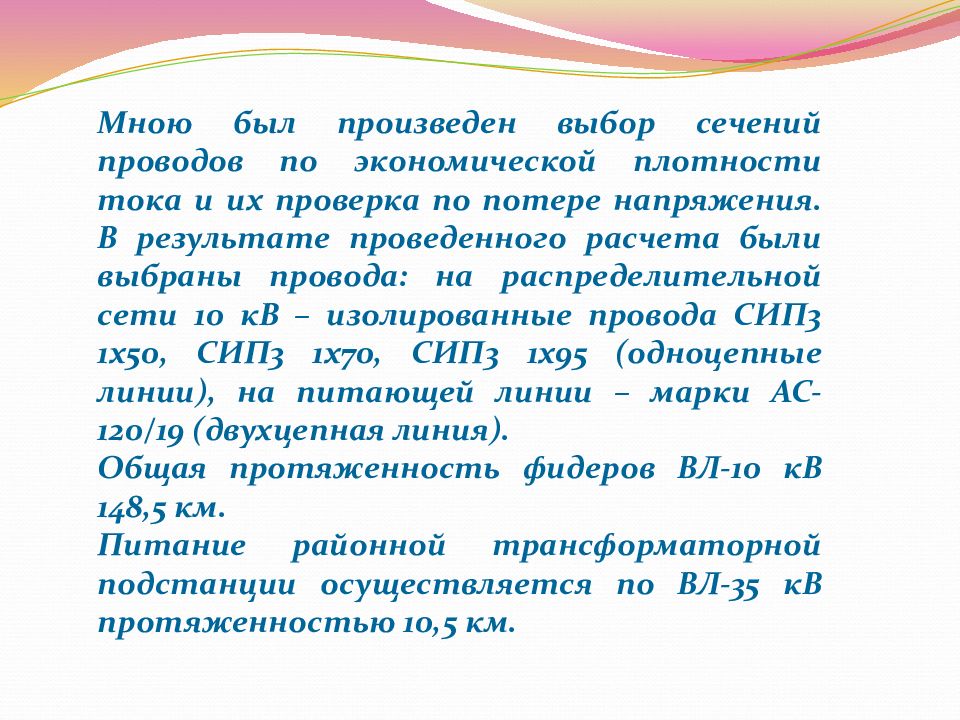

Мною был произведен выбор сечений проводов по экономической плотности тока и их проверка по потере напряжения. В результате проведенного расчета были выбраны провода: на распределительной сети 10 кВ – изолированные провода СИП3 1х50, СИП3 1х70, СИП3 1х95 ( одноцепные линии), на питающей линии – марки АС-120/19 ( двухцепная линия). Общая протяженность фидеров ВЛ-10 кВ 148,5 км. Питание районной трансформаторной подстанции осуществляется по ВЛ-35 кВ протяженностью 10,5 км.

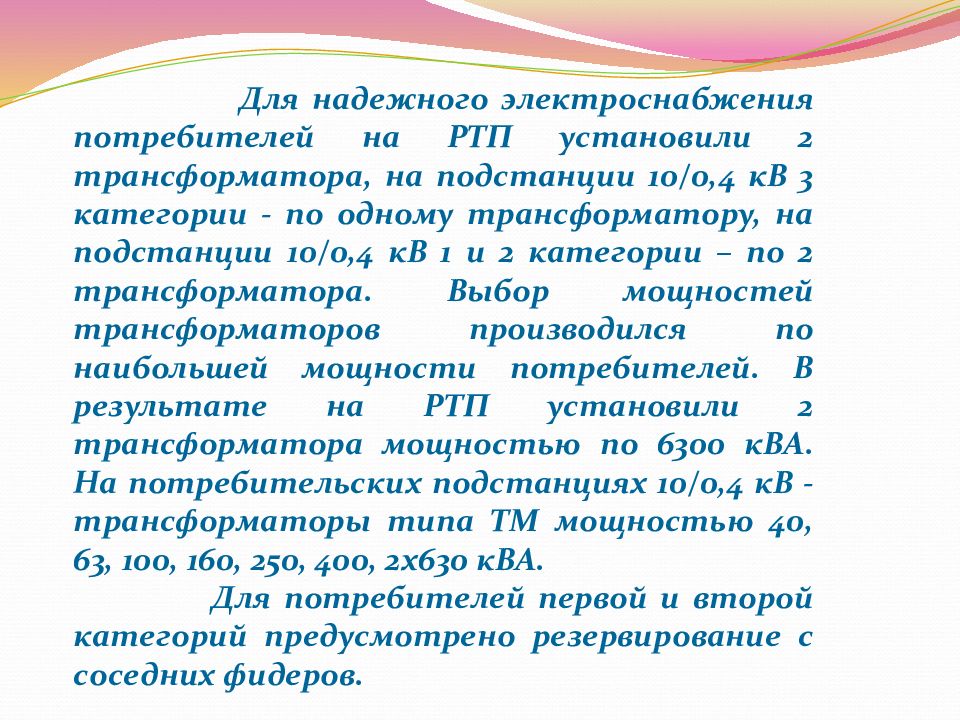

Для надежного электроснабжения потребителей на РТП установили 2 трансформатора, на подстанции 10/0,4 кВ 3 категории - по одному трансформатору, на подстанции 10/0,4 кВ 1 и 2 категории – по 2 трансформатора. Выбор мощностей трансформаторов производился по наибольшей мощности потребителей. В результате на РТП установили 2 трансформатора мощностью по 6300 кВА. На потребительских подстанциях 10/0,4 кВ - трансформаторы типа ТМ мощностью 40, 63, 100, 160, 250, 400, 2х630 кВА. Для потребителей первой и второй категорий предусмотрено резервирование с соседних фидеров.

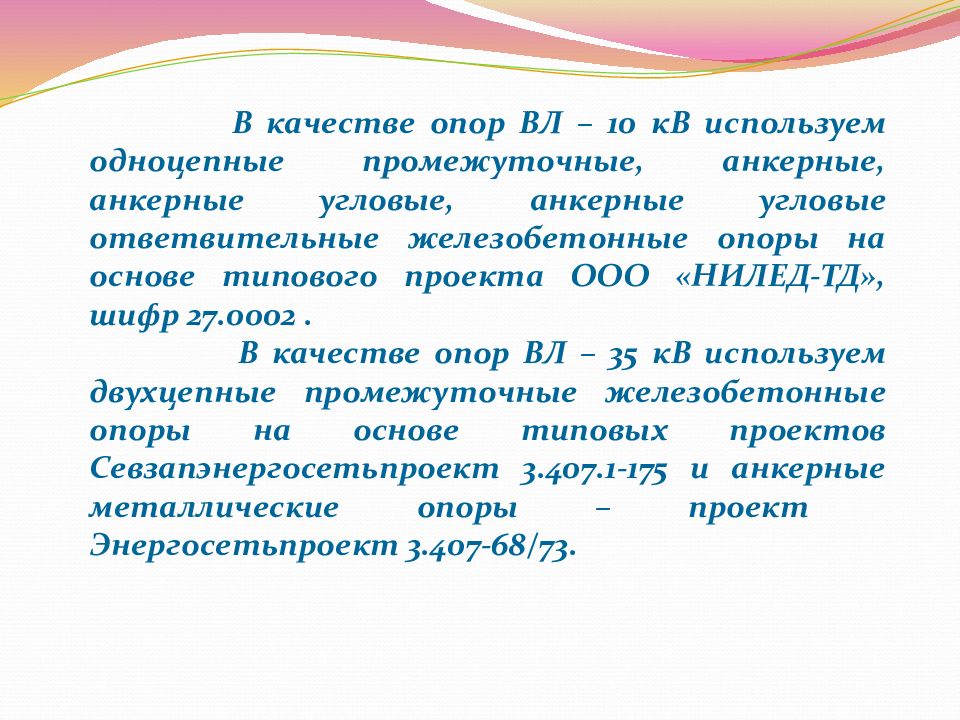

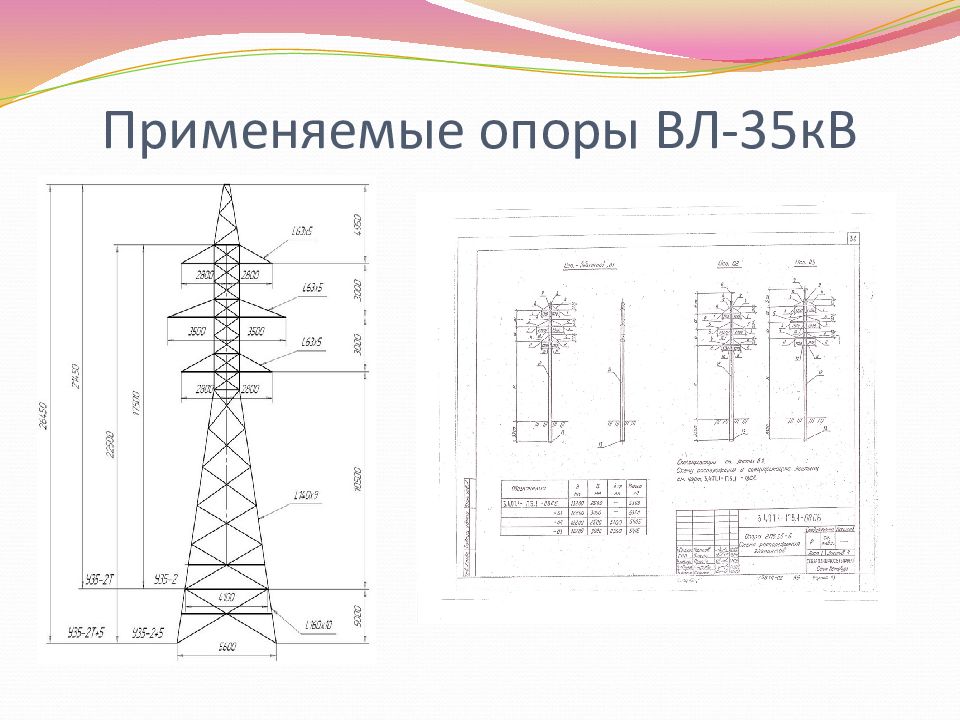

В качестве опор ВЛ – 10 кВ используем одноцепные промежуточные, анкерные, анкерные угловые, анкерные угловые ответвительные железобетонные опоры на основе типового проекта ООО «НИЛЕД-ТД», шифр 27.0002. В качестве опор ВЛ – 35 кВ используем двухцепные промежуточные железобетонные опоры на основе типовых проектов Севзапэнергосетьпроект 3.407.1-175 и анкерные металлические опоры – проект Энергосетьпроект 3.407-68/73.

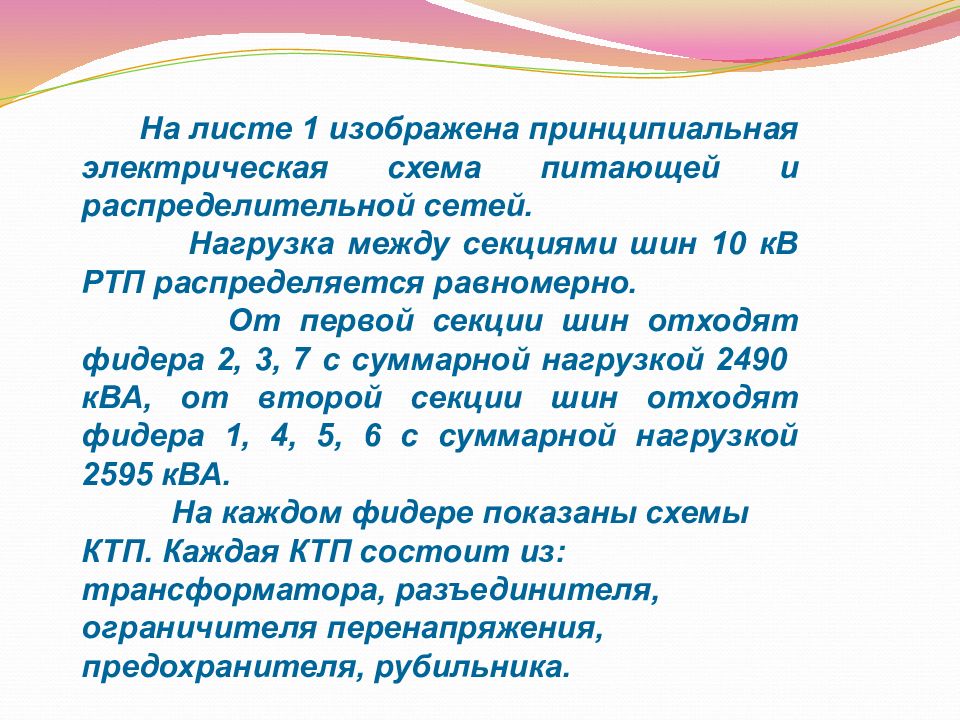

На листе 1 изображена принципиальная электрическая схема питающей и распределительной сетей. Нагрузка между секциями шин 10 кВ РТП распределяется равномерно. От первой секции шин отходят фидера 2, 3, 7 с суммарной нагрузкой 2490 кВА, от второй секции шин отходят фидера 1, 4, 5, 6 с суммарной нагрузкой 2595 кВА. На каждом фидере показаны схемы КТП. Каждая КТП состоит из: трансформатора, разъединителя, ограничителя перенапряжения, предохранителя, рубильника.

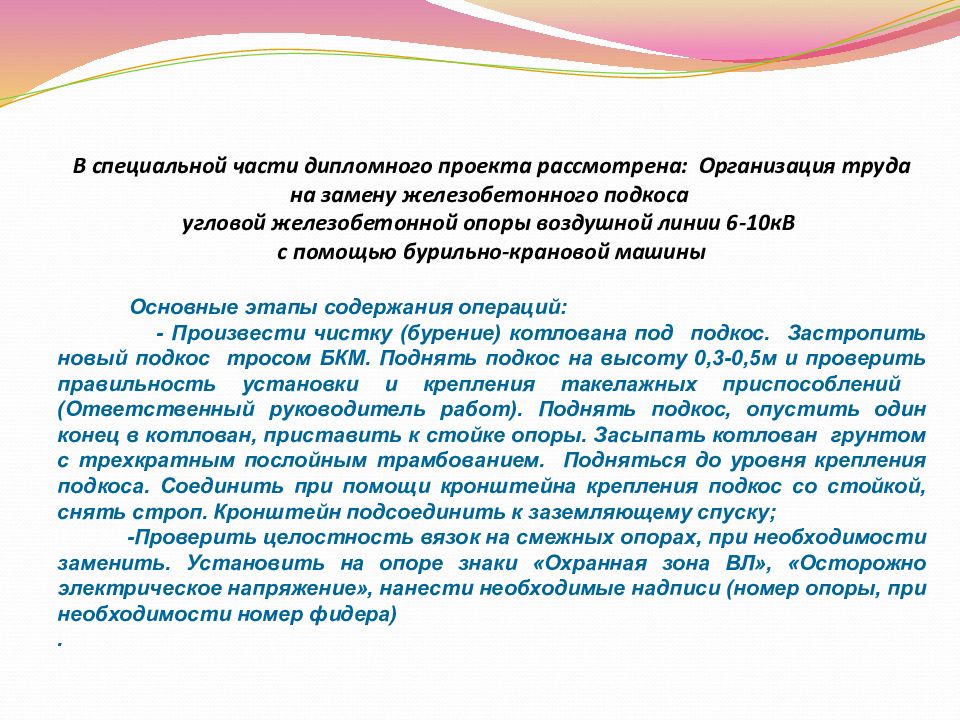

В специальной части дипломного проекта рассмотрена: Организация труда на замену железобетонного подкоса угловой железобетонной опоры воздушной линии 6-10кВ с помощью бурильно-крановой машины Основные этапы содержания операций: - Произвести чистку (бурение) котлована под подкос. Застропить новый подкос тросом БКМ. Поднять подкос на высоту 0,3-0,5м и проверить правильность установки и крепления такелажных приспособлений (Ответственный руководитель работ). Поднять подкос, опустить один конец в котлован, приставить к стойке опоры. Засыпать котлован грунтом с трехкратным послойным трамбованием. Подняться до уровня крепления подкоса. Соединить при помощи кронштейна крепления подкос со стойкой, снять строп. Кронштейн подсоединить к заземляющему спуску; -Проверить целостность вязок на смежных опорах, при необходимости заменить. Установить на опоре знаки «Охранная зона ВЛ», «Осторожно электрическое напряжение», нанести необходимые надписи (номер опоры, при необходимости номер фидера) .

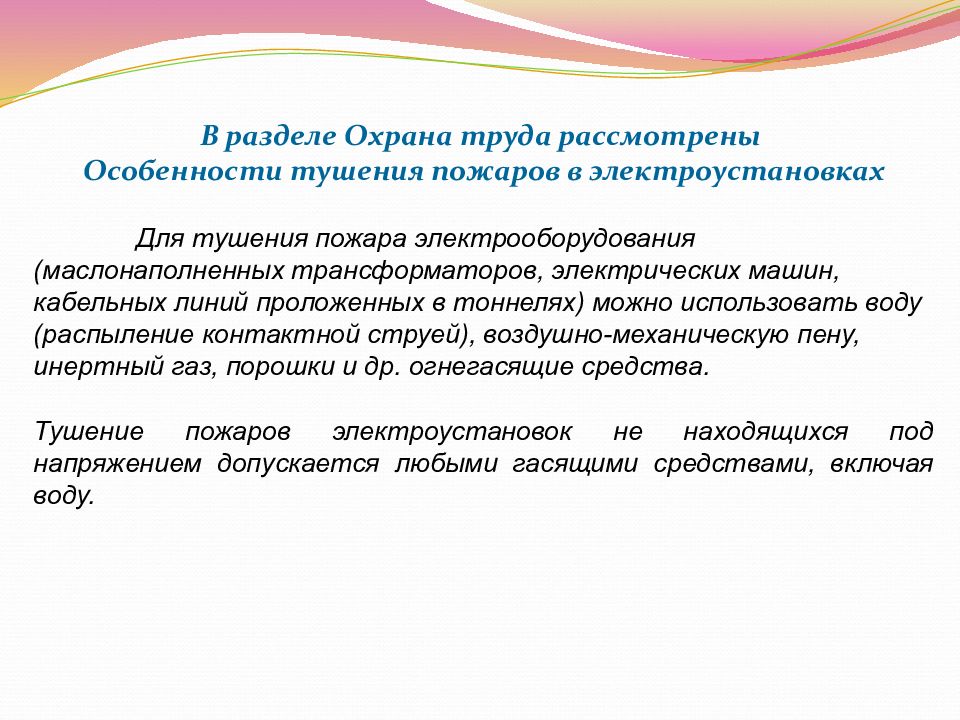

В разделе Охрана труда рассмотрены Особенности тушения пожаров в электроустановках Для тушения пожара электрооборудования (маслонаполненных трансформаторов, электрических машин, кабельных линий проложенных в тоннелях) можно использовать воду (распыление контактной струей), воздушно-механическую пену, инертный газ, порошки и др. огнегасящие средства. Тушение пожаров электроустановок не находящихся под напряжением допускается любыми гасящими средствами, включая воду.
Т акже в дипломном проекте была произведена оценка стоимости в экономической части на основе Сборника укрупненных показателей стоимости строительства (реконструкции) подстанций и линий электропередачи для нужд ОАО «Холдинг МРСК». В результате стоимость проекта составляет 141 050 560 рублей.

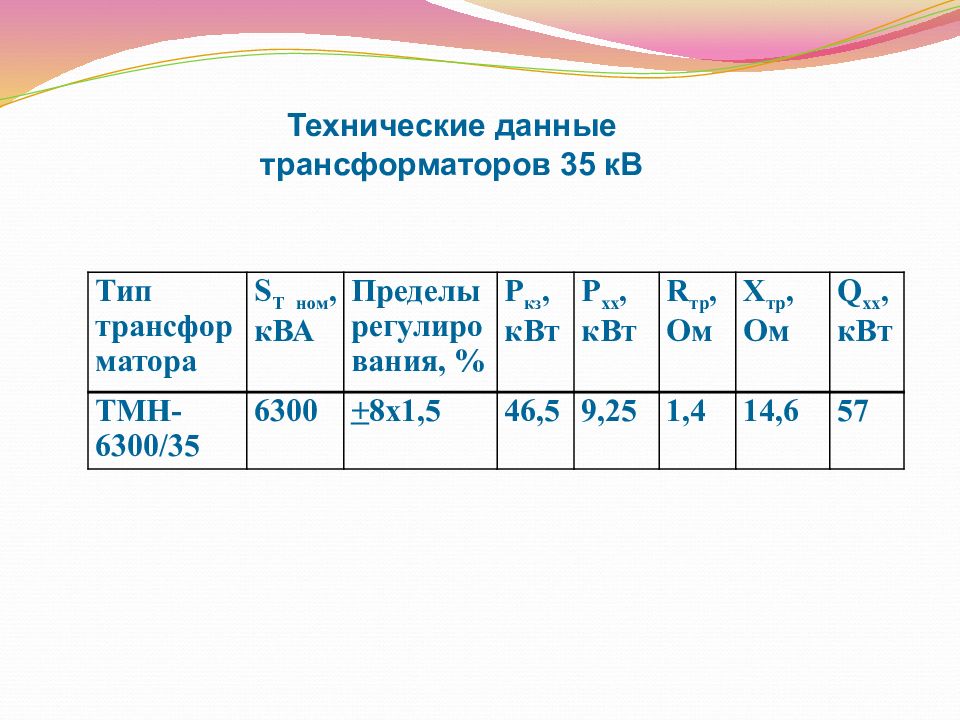

Тип трансформатора S Т ном, кВА Пределы регулирования, % Р кз, кВт Р хх, кВт R тр, Ом Х тр, Ом Q хх, кВт ТМН-6300/35 6300 + 8х1,5 46,5 9,25 1,4 14,6 57 Технические данные трансформаторов 35 кВ

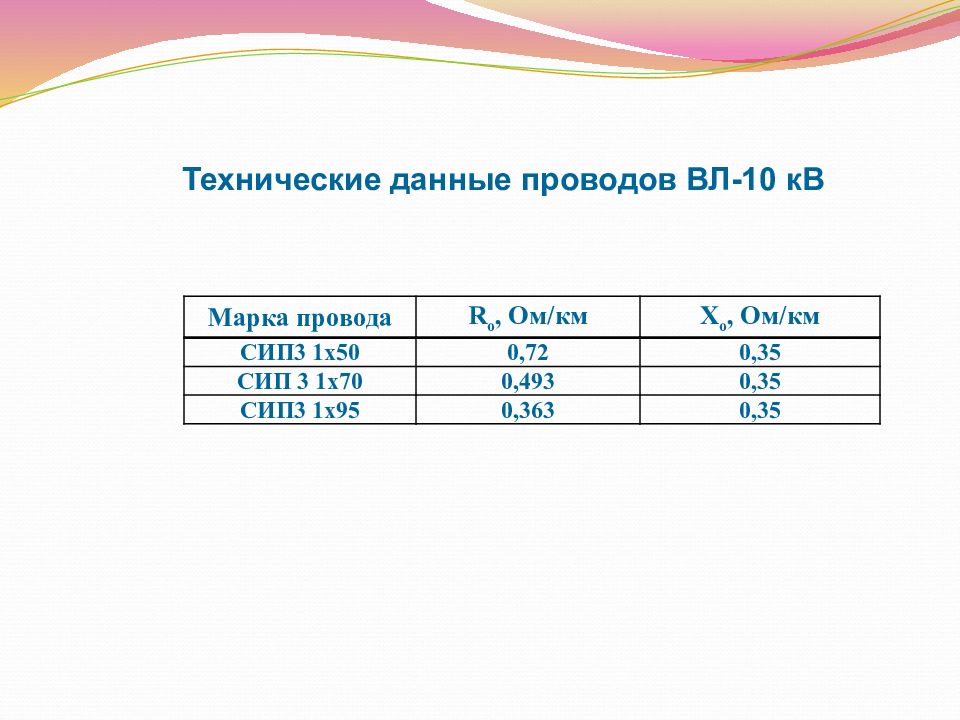

Марка провода R о, Ом/км Х о, Ом/км СИП3 1х50 0,72 0,35 СИП 3 1х70 0,493 0,35 СИП3 1х95 0,363 0,35 Технические данные проводов ВЛ-10 кВ

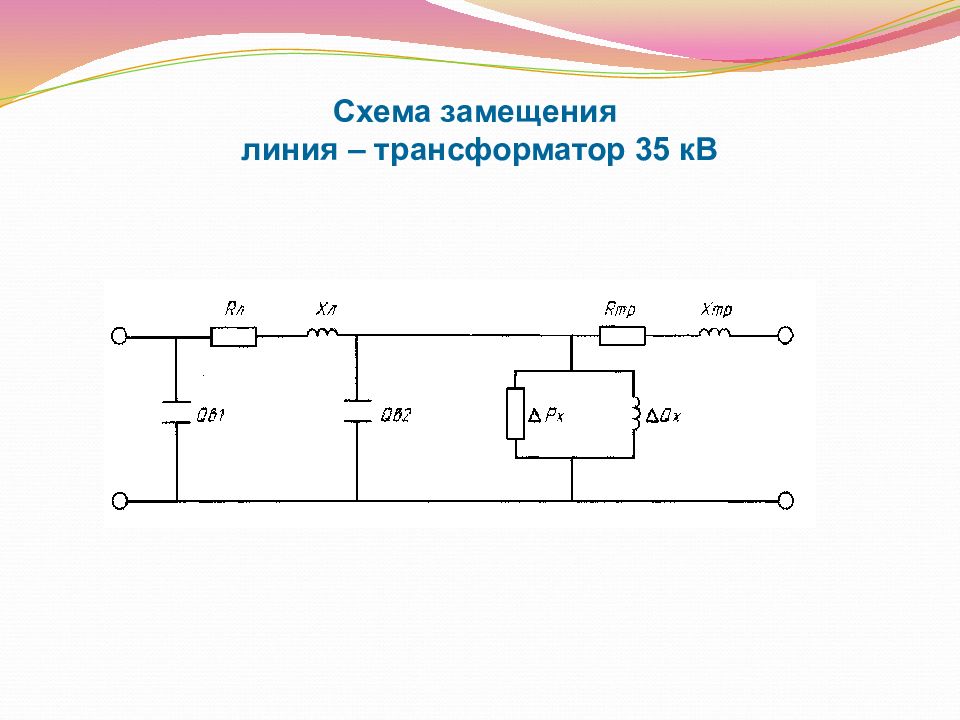

Схема замещения линия – трансформатор 35 кВ

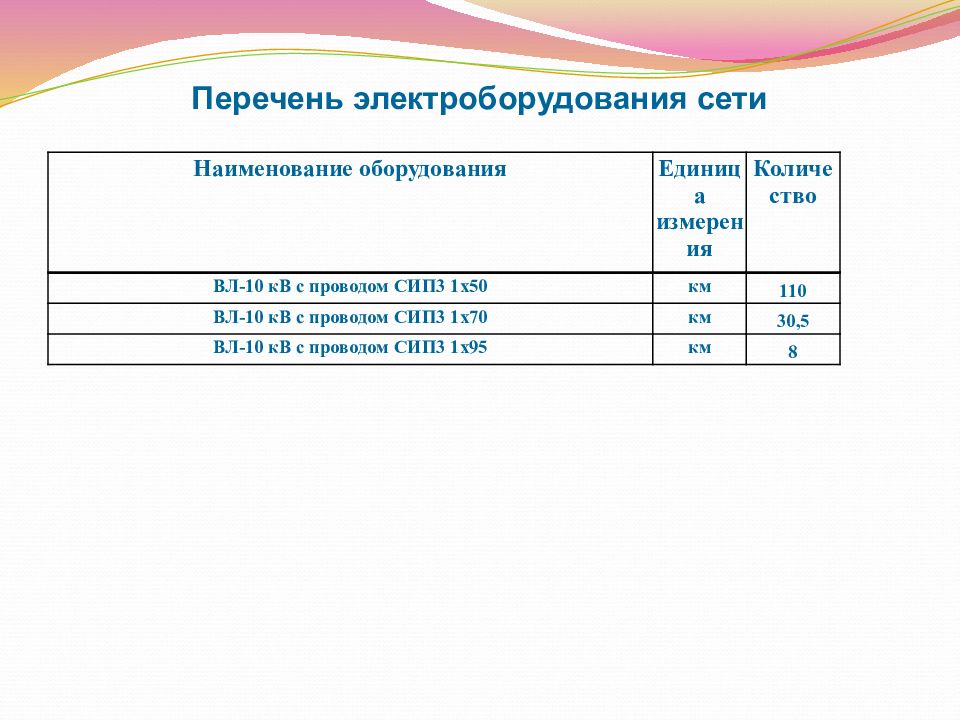

Наименование оборудования Единица измерения Количество ВЛ-10 кВ с проводом СИП3 1х50 км 110 ВЛ-10 кВ с проводом СИП3 1х70 км 30,5 ВЛ-10 кВ с проводом СИП3 1х95 км 8 Перечень электроборудования сети

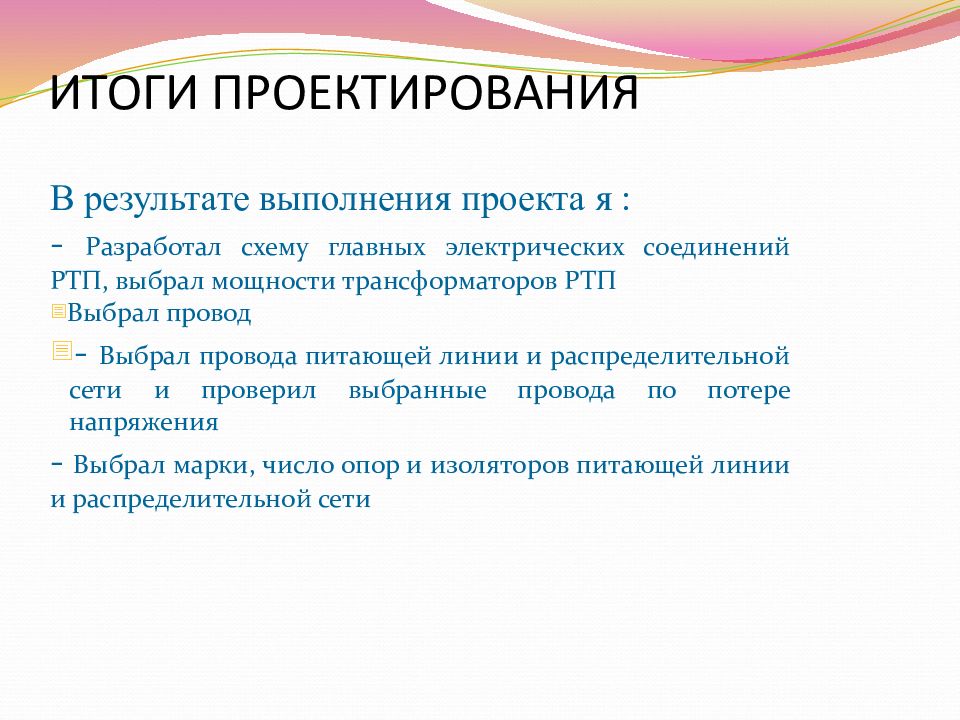

В результате выполнения проекта я : - Разработал схему главных электрических соединений РТП, выбрал мощности трансформаторов РТП Выбрал провод - Выбрал провода питающей линии и распределительной сети и проверил выбранные провода по потере напряжения - Выбрал марки, число опор и изоляторов питающей линии и распределительной сети
Мною разработана схема электроснабжения потребителей сельской местности в составе: РТП 35/10 кВ с 2х6300 кВА – 1 шт.; КТП 10/0,4 кВ – 30 шт.; питающая линия 35 кВ с проводом АС-120/19 протяженностью 10,5 км; распределительная сеть 10 кВ с проводами СИП3 1х50, СИП3 1х70, СИП3 1х95 общей протяженностью 148,5 км.
