Тема №2. Средства индивидуальной защиты и пользование ими Учебные цели: 1. Получить представление о разновидностях индивидуальных средств защиты органов дыхания и кожи и требованиях Сборника нормативов по РХБ защите. 2. Изучить назначение, устройство, подгонку и порядок пользования фильтрующим противогазом ПМГ (ПМГ-2), респиратором (Р-2), общевойсковым защитным комплектом (ОЗК, ОЗК-Ф). 3. Прививать первичные навыки в подготовке к работе, надевании (снимании) и укладке противогаза, респиратора, и ОЗК.

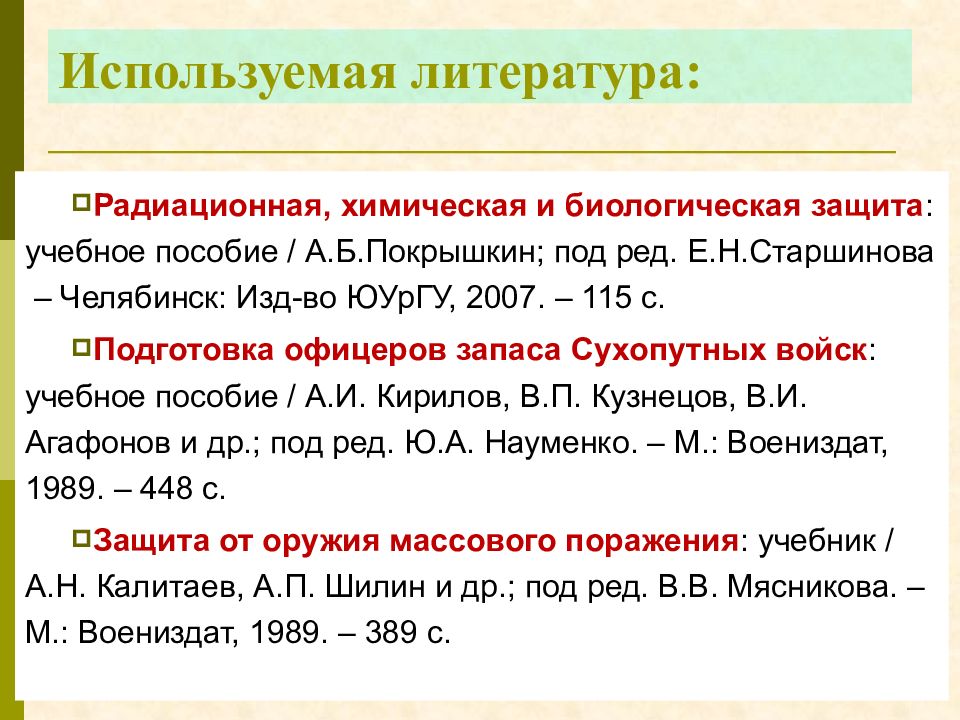

Радиационная, химическая и биологическая защита : учебное пособие / А.Б.Покрышкин; под ред. Е.Н.Старшинова – Челябинск: Изд-во ЮУрГУ, 2007. – 115 с. Подготовка офицеров запаса Сухопутных войск : учебное пособие / А.И. Кирилов, В.П. Кузнецов, В.И. Агафонов и др.; под ред. Ю.А. Науменко. – М.: Воениздат, 1989. – 448 с. Защита от оружия массового поражения : учебник / А.Н. Калитаев, А.П. Шилин и др.; под ред. В.В. Мясникова. – М.: Воениздат, 1989. – 389 с.
Общевойсковые фильтрующие противогазы предназначены для защиты органов дыхания, лица и глаз от отравляющих веществ (ОВ), радиоактивной пыли (РП) и биологических средств (БС).

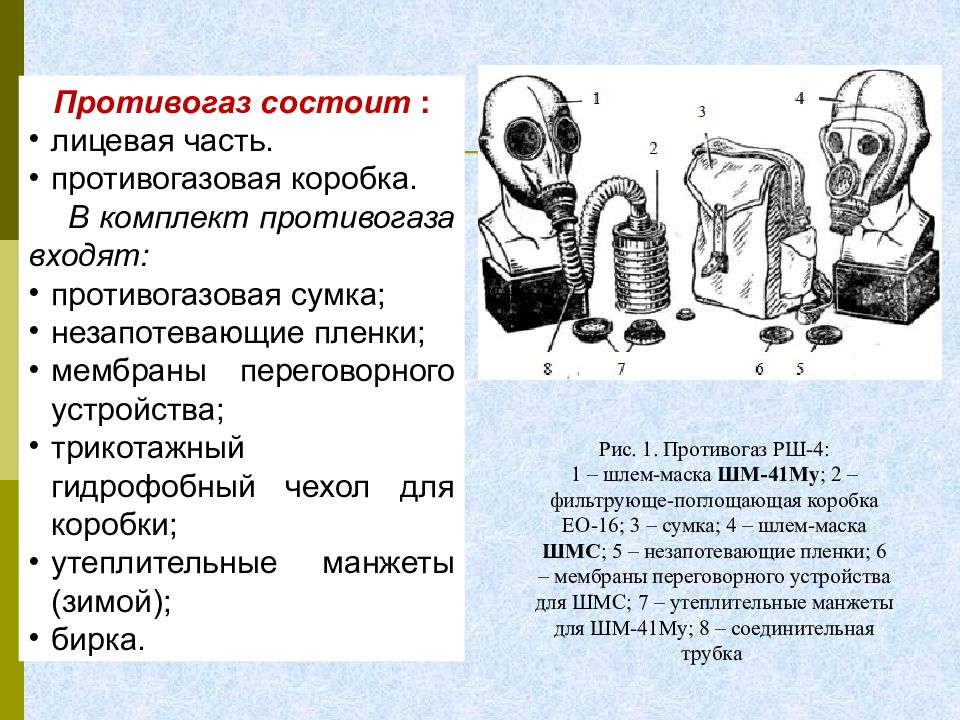

Рис. 1. Противогаз РШ-4: 1 – шлем-маска ШМ-41Му ; 2 – фильтрующе-поглощающая коробка ЕО-16; 3 – сумка; 4 – шлем-маска ШМС ; 5 – незапотевающие пленки; 6 – мембраны переговорного устройства для ШМС; 7 – утеплительные манжеты для ШМ-41Му; 8 – соединительная трубка Противогаз состоит : лицевая часть. противогазовая коробка. В комплект противогаза входят: противогазовая сумка; незапотевающие пленки; мембраны переговорного устройства; трикотажный гидрофобный чехол для коробки; утеплительные манжеты (зимой); бирка.

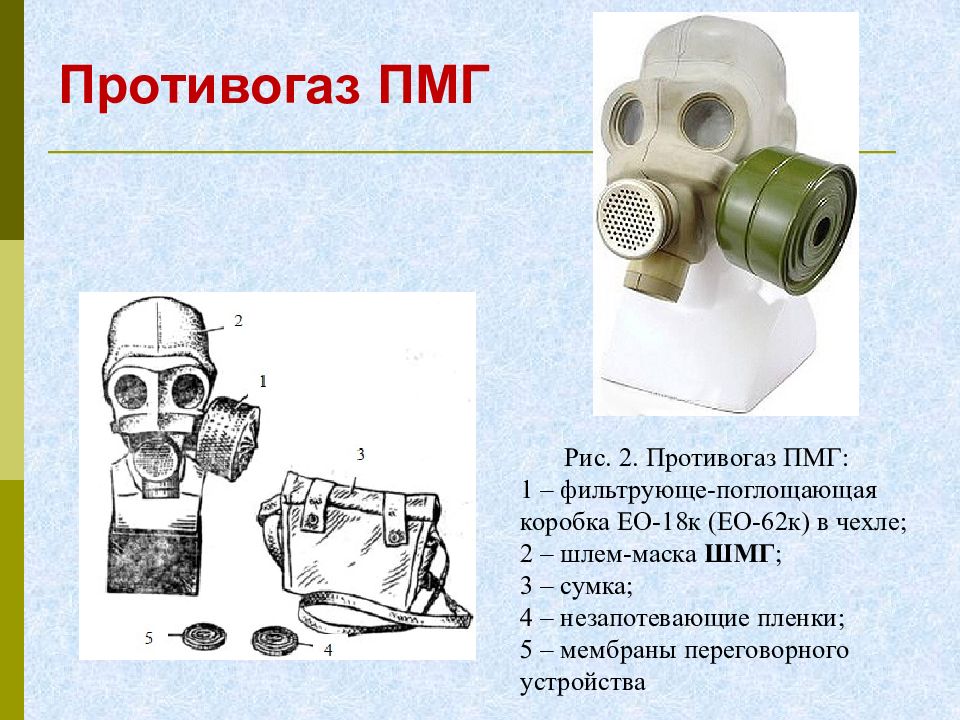

Рис. 2. Противогаз ПМГ: 1 – фильтрующе-поглощающая коробка ЕО-18к (ЕО-62к) в чехле; 2 – шлем-маска ШМГ ; 3 – сумка; 4 – незапотевающие пленки; 5 – мембраны переговорного устройства

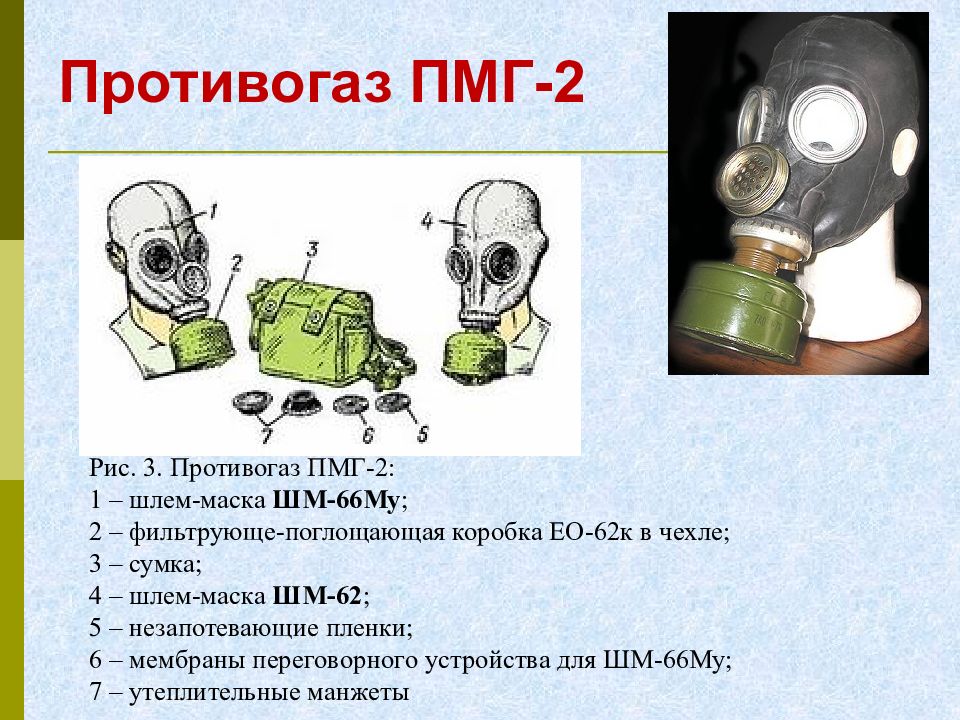

Рис. 3. Противогаз ПМГ-2: 1 – шлем-маска ШМ-66Му ; 2 – фильтрующе-поглощающая коробка ЕО-62к в чехле; 3 – сумка; 4 – шлем-маска ШМ-62 ; 5 – незапотевающие пленки; 6 – мембраны переговорного устройства для ШМ-66Му; 7 – утеплительные манжеты

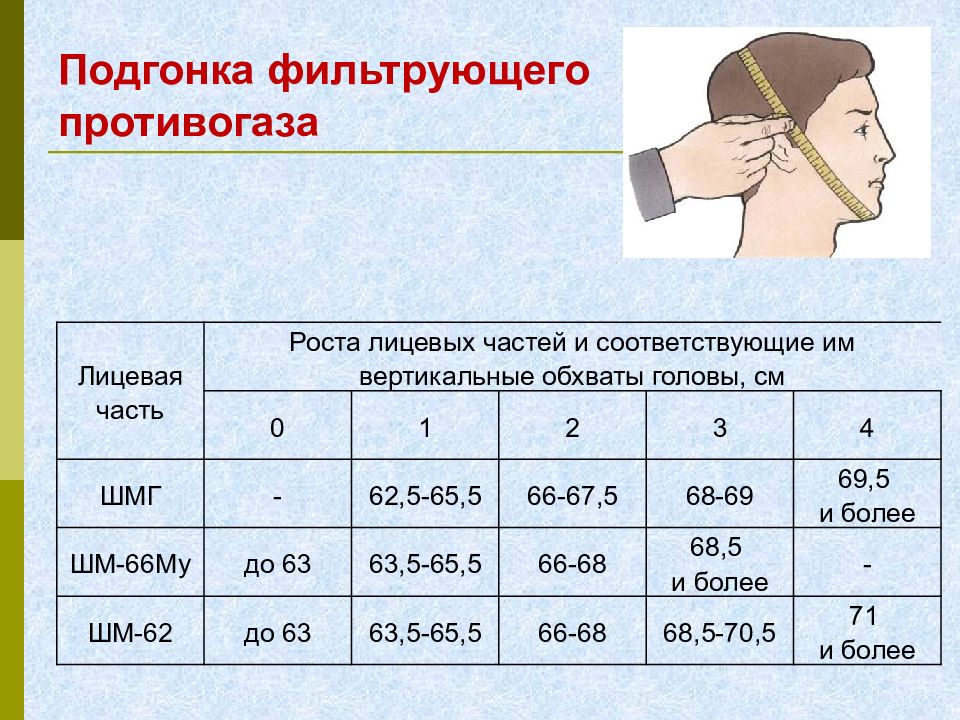

Лицевая часть Роста лицевых частей и соответствующие им вертикальные обхваты головы, см 0 1 2 3 4 ШМГ - 62,5-65,5 66-67,5 68-69 69,5 и более ШМ-66Му до 63 63,5-65,5 66-68 68,5 и более - ШМ-62 до 63 63,5-65,5 66-68 68,5-70,5 71 и более

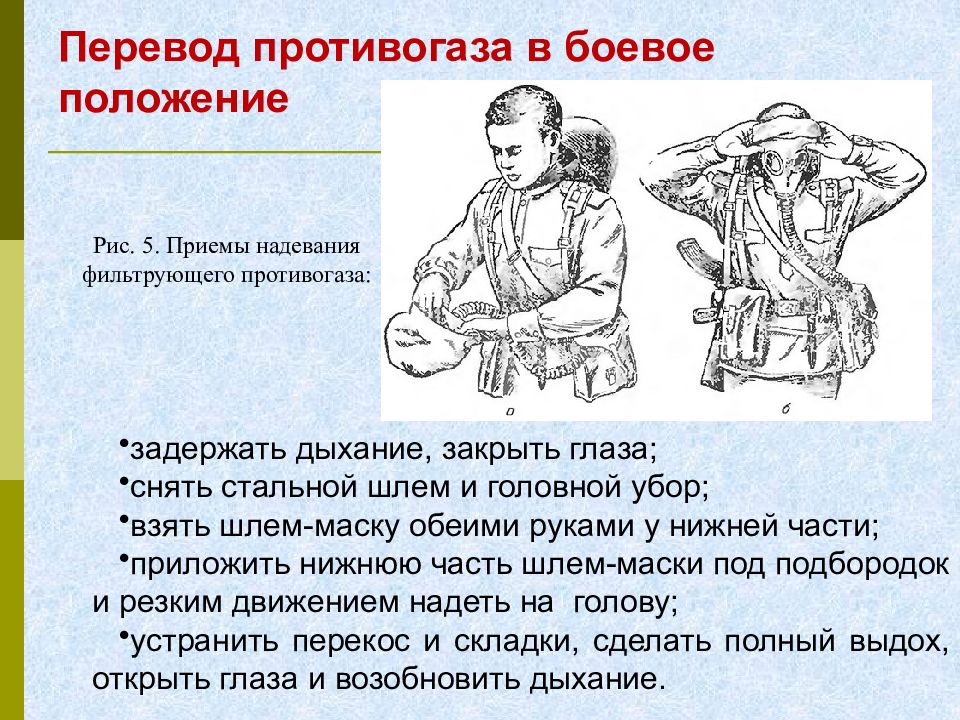

Рис. 5. Приемы надевания фильтрующего противогаза: задержать дыхание, закрыть глаза; снять стальной шлем и головной убор; взять шлем-маску обеими руками у нижней части; приложить нижнюю часть шлем-маски под подбородок и резким движением надеть на голову; устранить перекос и складки, сделать полный выдох, открыть глаза и возобновить дыхание.

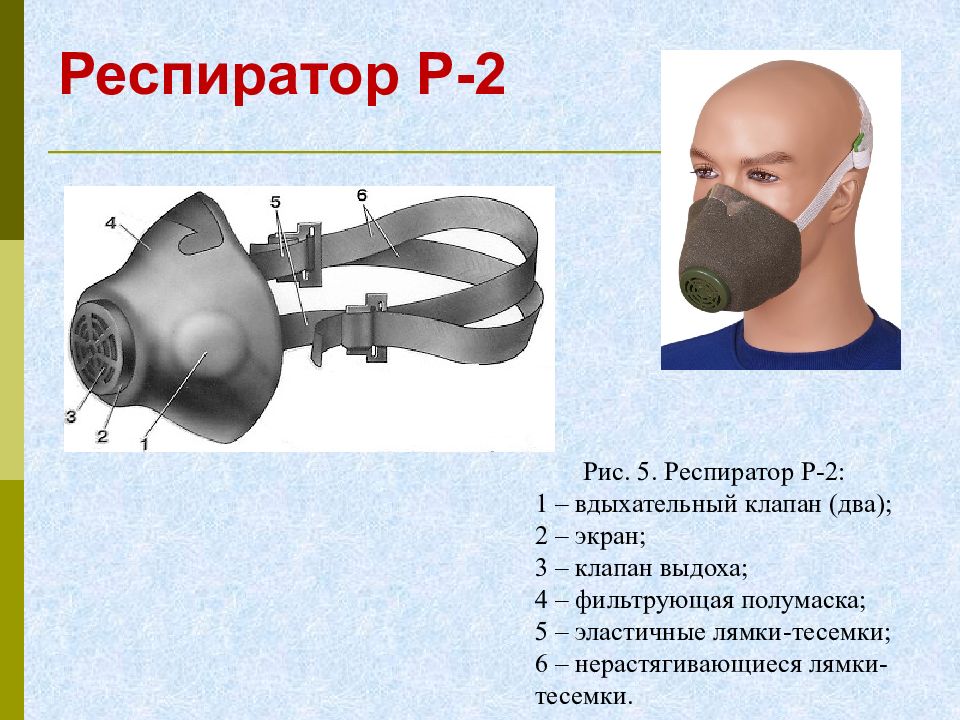

Рис. 5. Респиратор Р-2: 1 – вдыхательный клапан (два); 2 – экран; 3 – клапан выдоха; 4 – фильтрующая полумаска; 5 – эластичные лямки-тесемки; 6 – нерастягивающиеся лямки-тесемки.

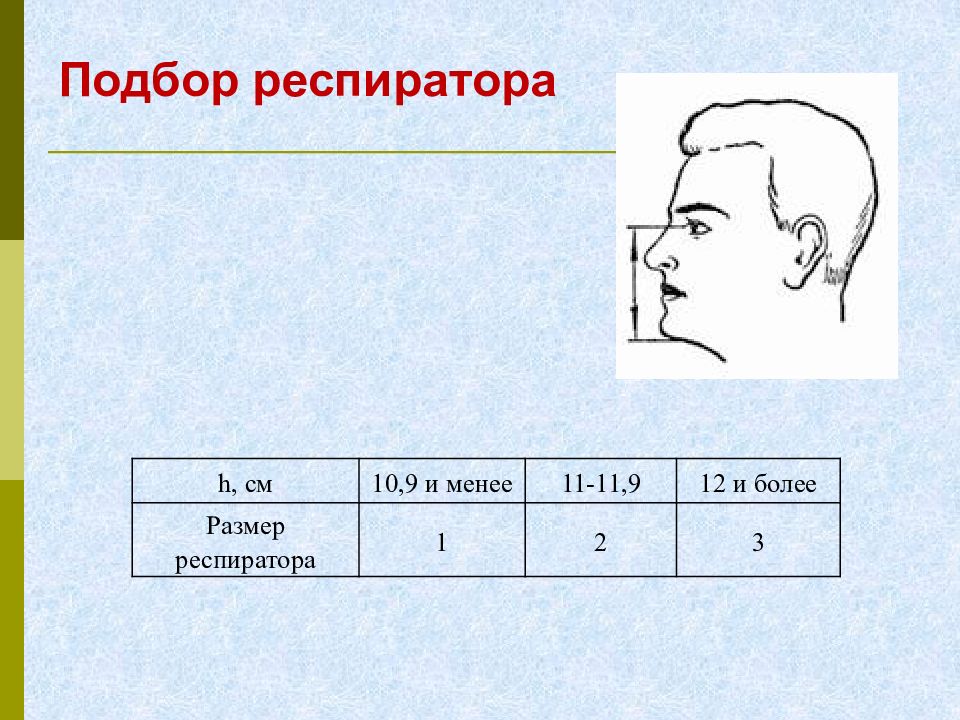

h, см 10,9 и менее 11-11,9 12 и более Размер респиратора 1 2 3
Время отсчитывается от момента подачи команды до возобновления дыхания после надевания противогаза (респиратора). Оценка снижается на один балл, если: при надевании противогаза обучаемый не закрыл глаза и не задержал дыхание или после надевания не сделал полный выдох; шлем-маска (маска) надета с перекосом или перекручена соединительная трубка; концы носового зажима респиратора не прижаты к носу. Оценка ставится « неудовлетворительно», если допущено образование таких складок или перекосов, при которых наружный воздух может проникать под шлем-маску (маску). Номер норматива Время, секунды отлично хорошо удовловл. №1 Противогаз 7 8 10 №1 Респиратор 11 12 14

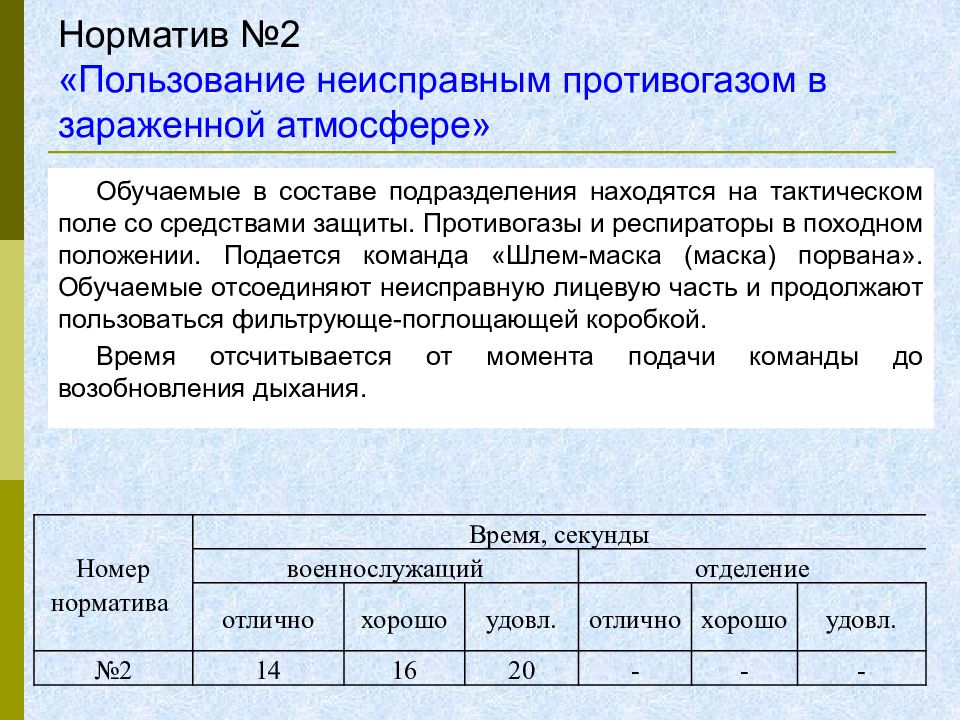

Обучаемые в составе подразделения находятся на тактическом поле со средствами защиты. Противогазы и респираторы в походном положении. Подается команда «Шлем-маска (маска) порвана». Обучаемые отсоединяют неисправную лицевую часть и продолжают пользоваться фильтрующе-поглощающей коробкой. Время отсчитывается от момента подачи команды до возобновления дыхания. Номер норматива Время, секунды военнослужащий отделение отлично хорошо удовл. отлично хорошо удовл. №2 14 16 20 - - -

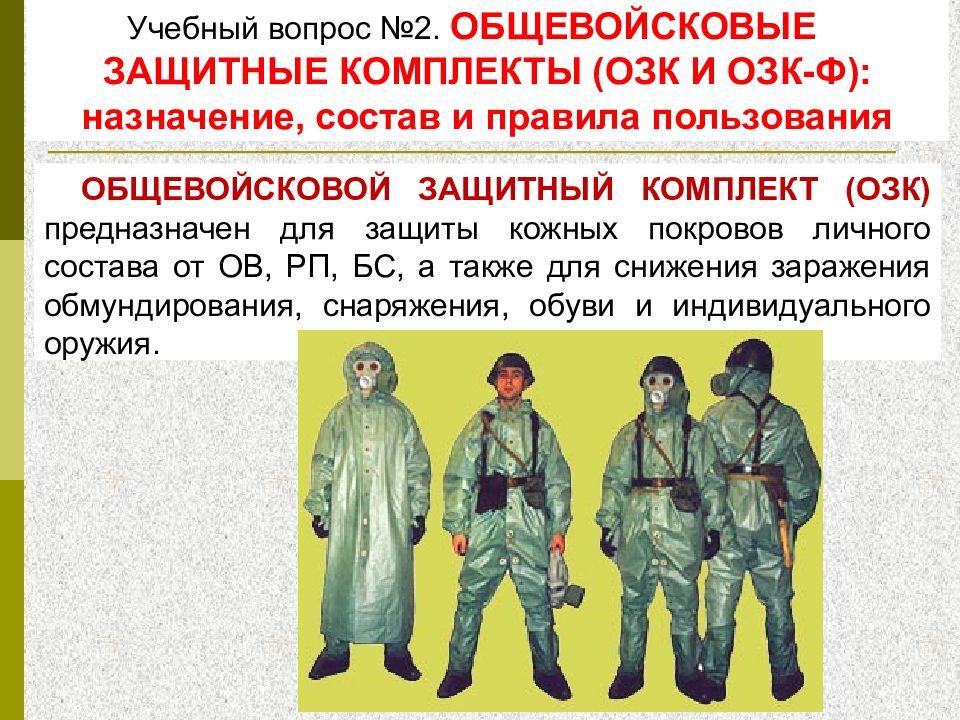

Общевойсковой защитный комплект (ОЗК) предназначен для защиты кожных покровов личного состава от ОВ, РП, БС, а также для снижения заражения обмундирования, снаряжения, обуви и индивидуального оружия.

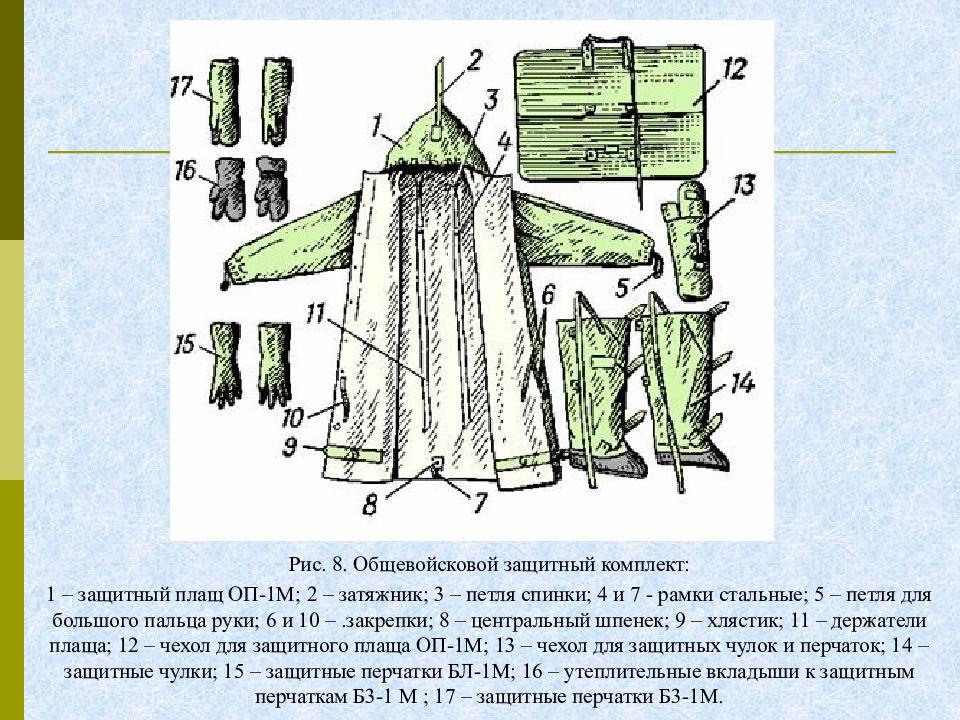

Рис. 8. Общевойсковой защитный комплект: 1 – защитный плащ ОП-1М; 2 – затяжник; 3 – петля спинки; 4 и 7 - рамки стальные; 5 – петля для большого пальца руки; 6 и 10 –.закрепки; 8 – центральный шпенек; 9 – хлястик; 11 – держатели плаща; 12 – чехол для защитного плаща ОП-1М; 13 – чехол для защитных чулок и перчаток; 14 – защитные чулки; 15 – защитные перчатки БЛ-1М; 16 – утеплительные вкладыши к защитным перчаткам Б3-1 M ; 17 – защитные перчатки Б3-1М.
Подбор плащей проводят по росту военнослужащего: первый рост – для военнослужащих ростом до 166 см; второй – от 106 до 172 см; третий – от 172 до 178 см; четвертый – от 178 до 184 см и в Подбор плащей ОЗК
Подбор чулок проводят по размеру обуви: первый рост – для обуви (сапоги, ботинки) до 40-го размера; второй рост – для 42-го размера; третий рост – для 43-го размера и больше.

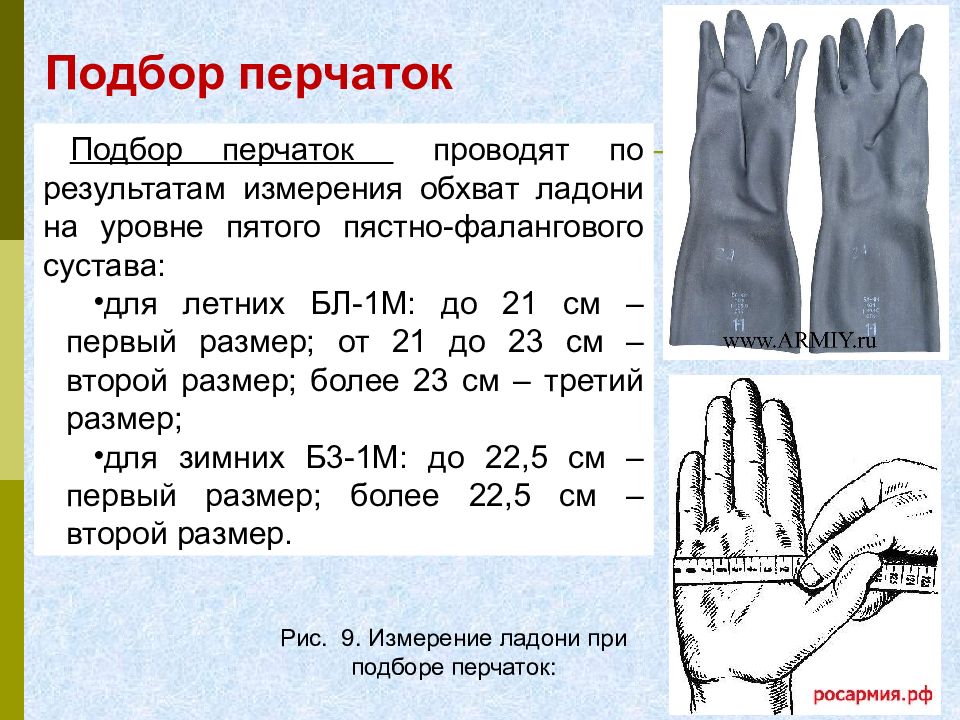

Рис. 9. Измерение ладони при подборе перчаток: Подбор перчаток проводят по результатам измерения обхват ладони на уровне пятого пястно-фалангового сустава: для летних БЛ-1М: до 21 см – первый размер; от 21 до 23 см – второй размер; более 23 см – третий размер; для зимних Б3-1М: до 22,5 см – первый размер; более 22,5 см – второй размер.
Рис. 10: Общевойсковой защитный комплект в трех положениях: а – в виде накидки; б – надетым в рукава; в – в виде комбинезона.
а) По команде « Плащ в рукава. Газы»: обучаемые надевают чулки, противогазы, перчатки, плащи в рукава. б) По команде « Защитный костюм надеть. Газы»: обучаемые надевают чулки, плащи, в виде комбинезона, противогазы, перчатки. Ошибки, снижающие оценку на один балл: не полностью выполнены отдельные операции при надевании средств защиты; допущены ошибки, снижающие оценку на один балл, при надевании противогаза (нор.№1). Номер норматива Команда Время, мин., секунды отлично хорошо удовл. №4 «Плащ в рукава. Газы» 3 мин 3 мин 20 с 4 мин №4 «Защитный костюм надеть. Газы» 4 мин 35 с 5 мин 6 мин

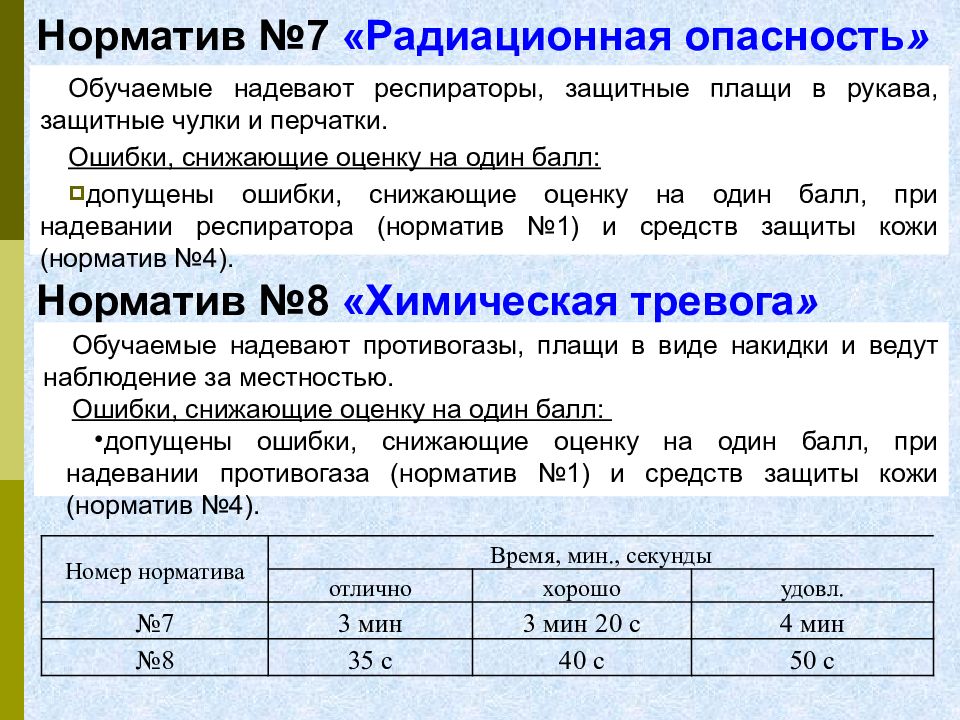

Обучаемые надевают респираторы, защитные плащи в рукава, защитные чулки и перчатки. Ошибки, снижающие оценку на один балл: допущены ошибки, снижающие оценку на один балл, при надевании респиратора (норматив №1) и средств защиты кожи (норматив №4). Норматив №8 « Химическая тревога » Обучаемые надевают противогазы, плащи в виде накидки и ведут наблюдение за местностью. Ошибки, снижающие оценку на один балл: допущены ошибки, снижающие оценку на один балл, при надевании противогаза (норматив №1) и средств защиты кожи (норматив №4). Номер норматива Время, мин., секунды отлично хорошо удовл. №7 3 мин 3 мин 20 с 4 мин №8 35 с 40 с 50 с
ОЗК в сложенном виде

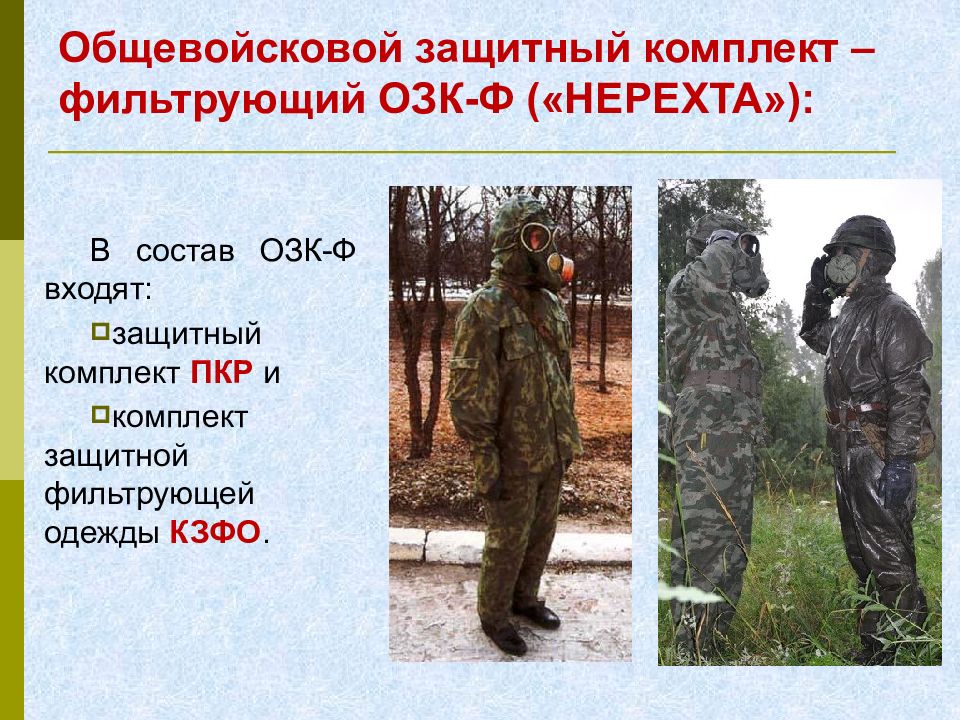

В состав ОЗК-Ф входят: защитный комплект ПКР и комплект защитной фильтрующей одежды КЗФО.

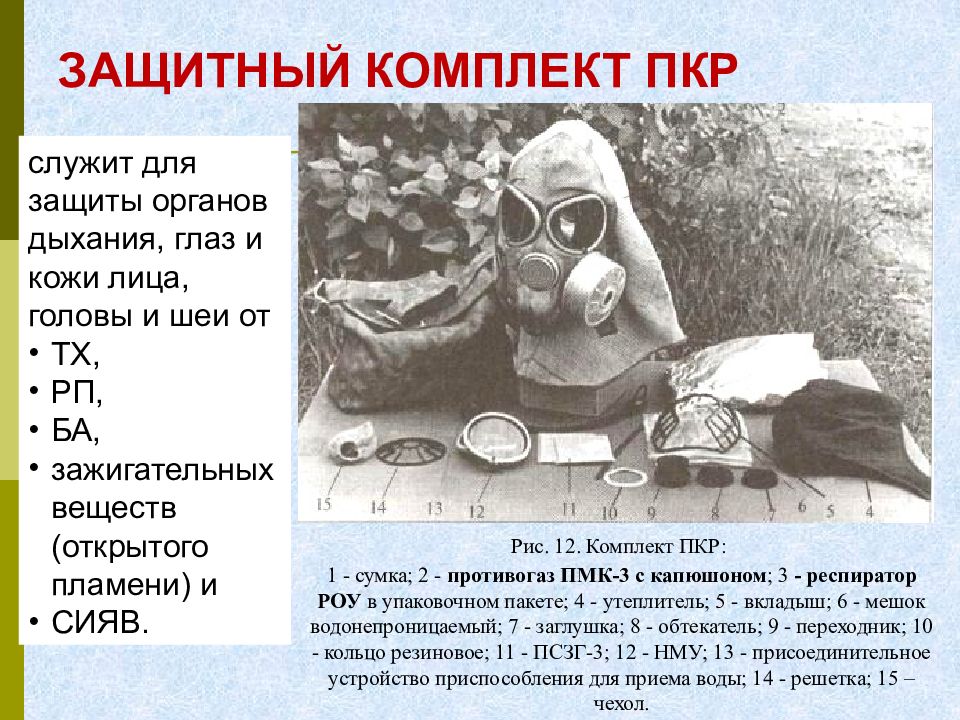

Рис. 12. Комплект ПКР: 1 - сумка; 2 - противогаз ПМК-3 с капюшоном ; 3 - респиратор РОУ в упаковочном пакете; 4 - утеплитель; 5 - вкладыш; 6 - мешок водонепроницаемый; 7 - заглушка; 8 - обтекатель; 9 - переходник; 10 - кольцо резиновое; 11 - ПСЗГ-3; 12 - НМУ; 13 - присоединительное устройство приспособления для приема воды; 14 - решетка; 15 – чехол. служит для защиты органов дыхания, глаз и кожи лица, головы и шеи от ТХ, РП, БА, зажигательных веществ (открытого пламени) и СИЯВ.

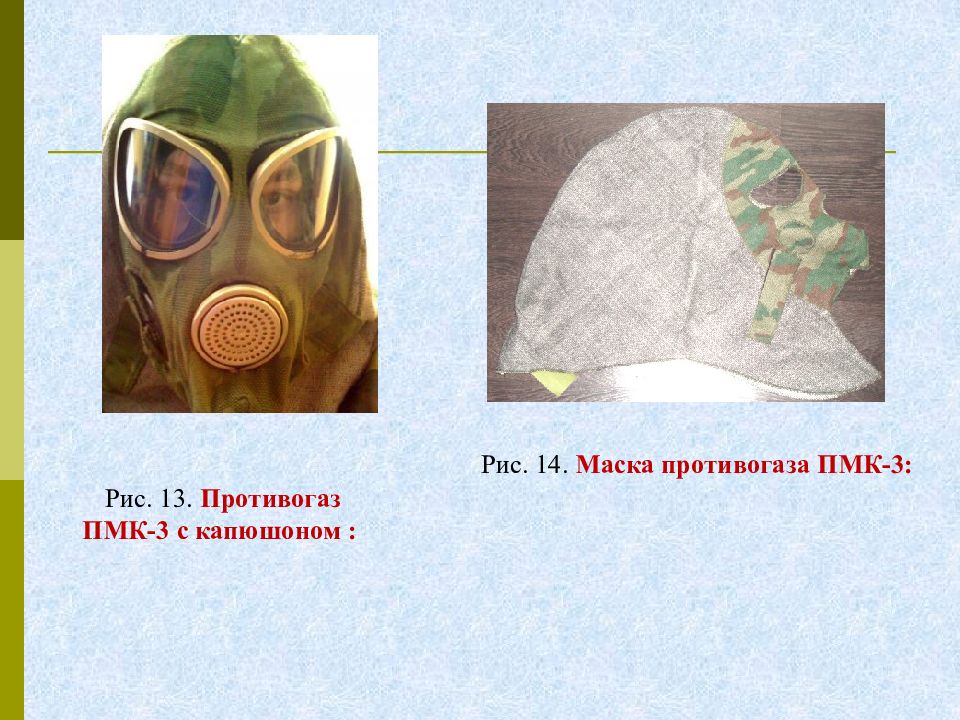

Рис. 14. Маска противогаза ПМК-3:

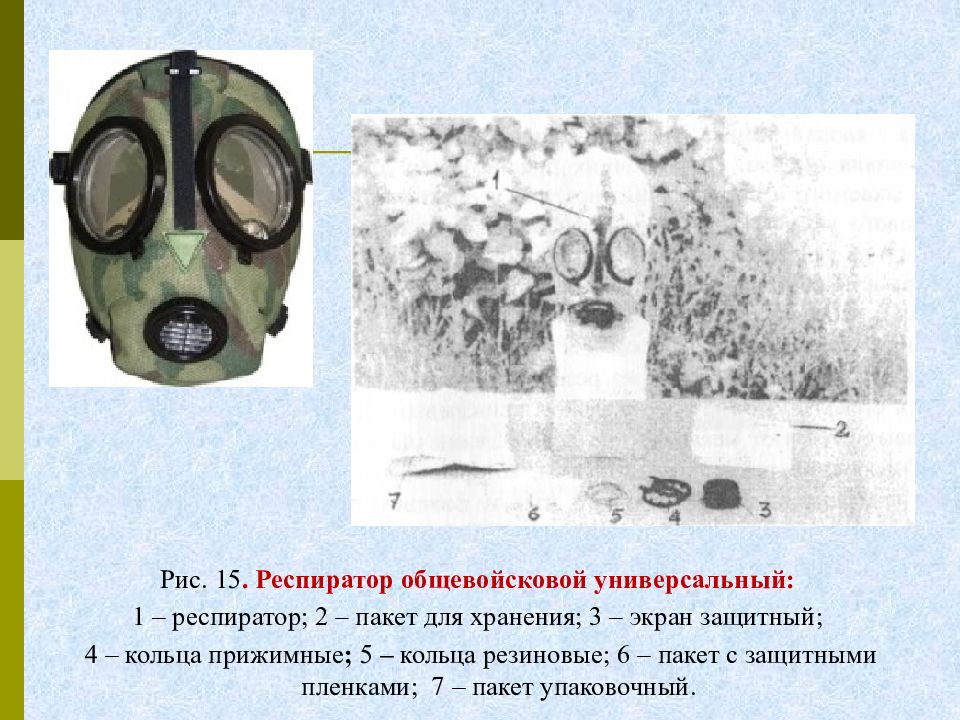

Рис. 15. Респиратор общевойсковой универсальный: 1 – респиратор; 2 – пакет для хранения; 3 – экран защитный; 4 – кольца прижимные ; 5 – кольца резиновые; 6 – пакет с защитными пленками; 7 – пакет упаковочный.

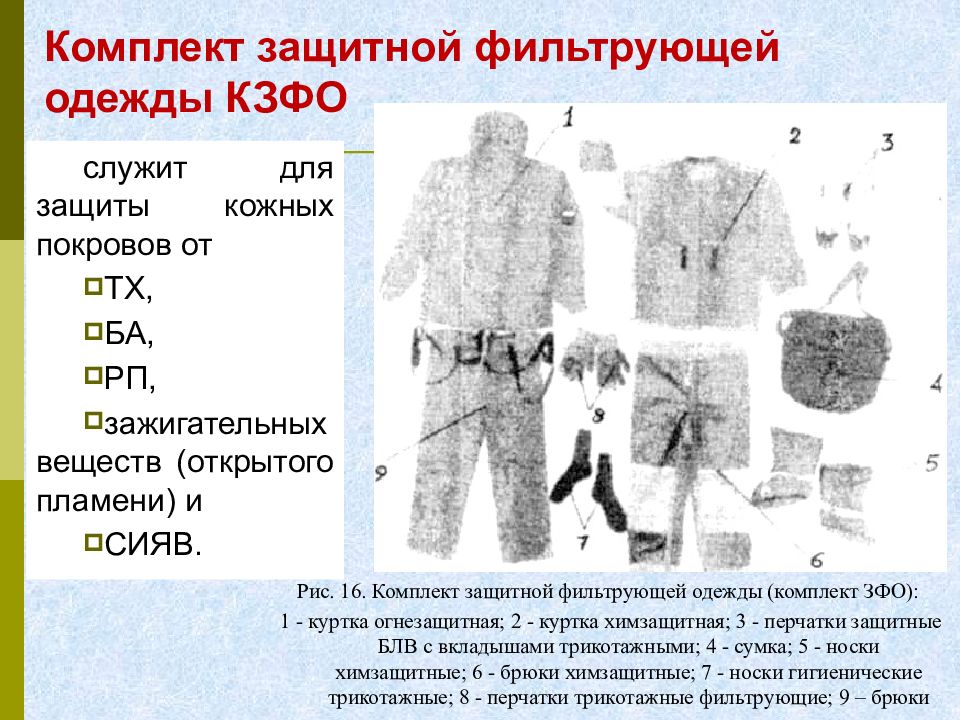

служит для защиты кожных покровов от ТХ, БА, РП, зажигательных веществ (открытого пламени) и СИЯВ. Рис. 16. Комплект защитной фильтрующей одежды (комплект ЗФО): 1 - куртка огнезащитная; 2 - куртка химзащитная; 3 - перчатки защитные БЛВ с вкладышами трикотажными; 4 - сумка; 5 - носки химзащитные; 6 - брюки химзащитные; 7 - носки гигиенические трикотажные; 8 - перчатки трикотажные фильтрующие; 9 – брюки огнезащитные

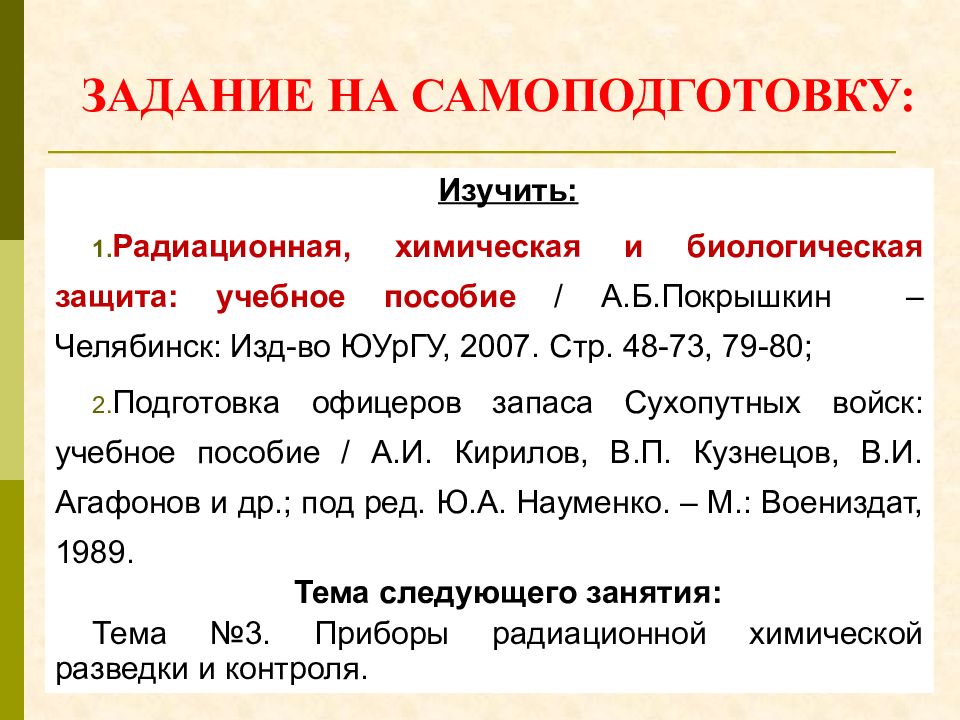

Изучить: Радиационная, химическая и биологическая защита: учебное пособие / А.Б.Покрышкин – Челябинск: Изд-во ЮУрГУ, 2007. Стр. 48-73, 79-80; Подготовка офицеров запаса Сухопутных войск: учебное пособие / А.И. Кирилов, В.П. Кузнецов, В.И. Агафонов и др.; под ред. Ю.А. Науменко. – М.: Воениздат, 1989. Тема следующего занятия: Тема №3. Приборы радиационной химической разведки и контроля. Задание на самоподготовку:
