Тема УРОКА: «Виды, назначение и тактико-технические характеристики стрелкового оружия и ручных гранат Вооруженных Сил Российской Федерации»
ЦЕЛЬ ЗАНЯТИЯ: Познакомить обучающихся со стрелковым оружием, гранатометами и ручными осколочными гранатами, находящимися на вооружении мотострелкового отделения.
ТЫ УЗНАЕШЬ: о вооружении стрелкового отделения; о видах стрелкового оружия; тактико-технические характеристики стрелкового оружия и гранатометов; об устройстве и назначении стрелкового оружия; виды и тактико-технические характеристики ручных гранат; о требованиях безопасности при обращении с оружием

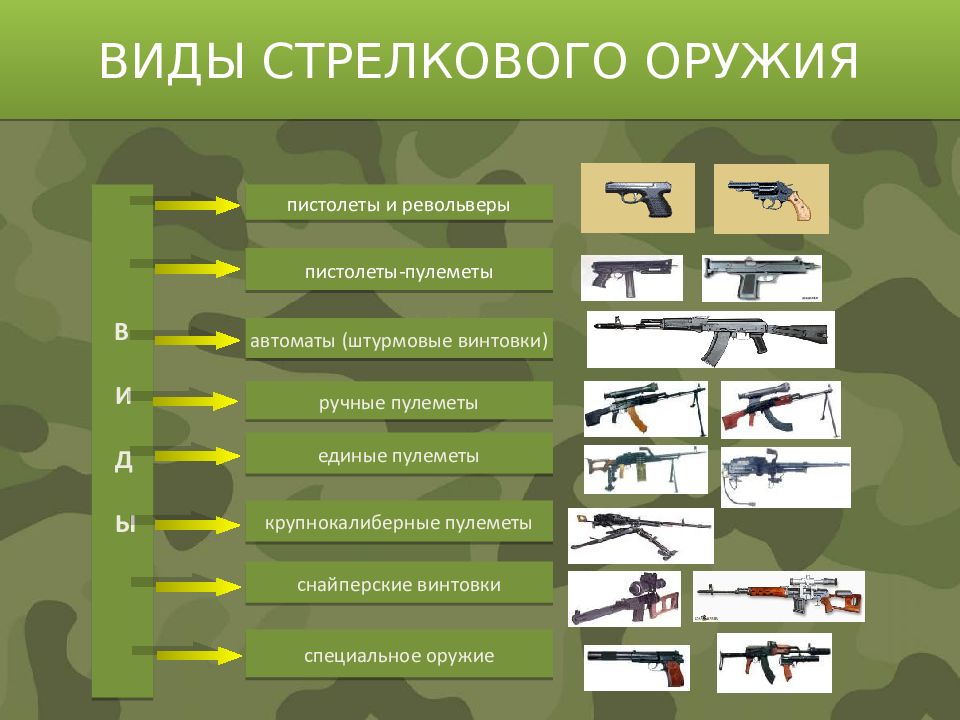

ВИДЫ СТРЕЛКОВОГО ОРУЖИЯ В И Д Ы пистолеты и револьверы ручные пулеметы пистолеты-пулеметы автоматы (штурмовые винтовки) единые пулеметы снайперские винтовки крупнокалиберные пулеметы специальное оружие
ВООРУЖЕНИЕ МОТОСТРЕЛКОВОГО ОТДЕЛЕНИЯ Автомат Калашникова (АК -74М) Ручной пулемет Калашникова (РПК, ПКМ) Снайперская винтовка Драгунова (СВД) Ручной противотанковый гранатомет (РПГ-7)

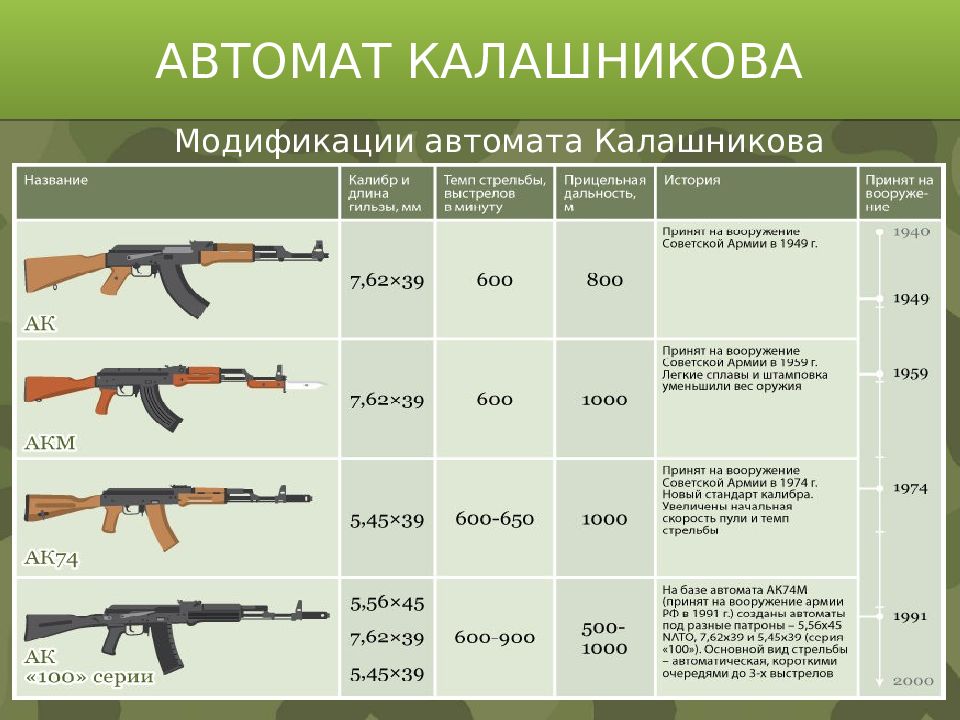

АВТОМАТ КАЛАШНИКОВА Модификации автомата Калашникова
АВТОМАТ КАЛАШНИКОВА (АК-74М)

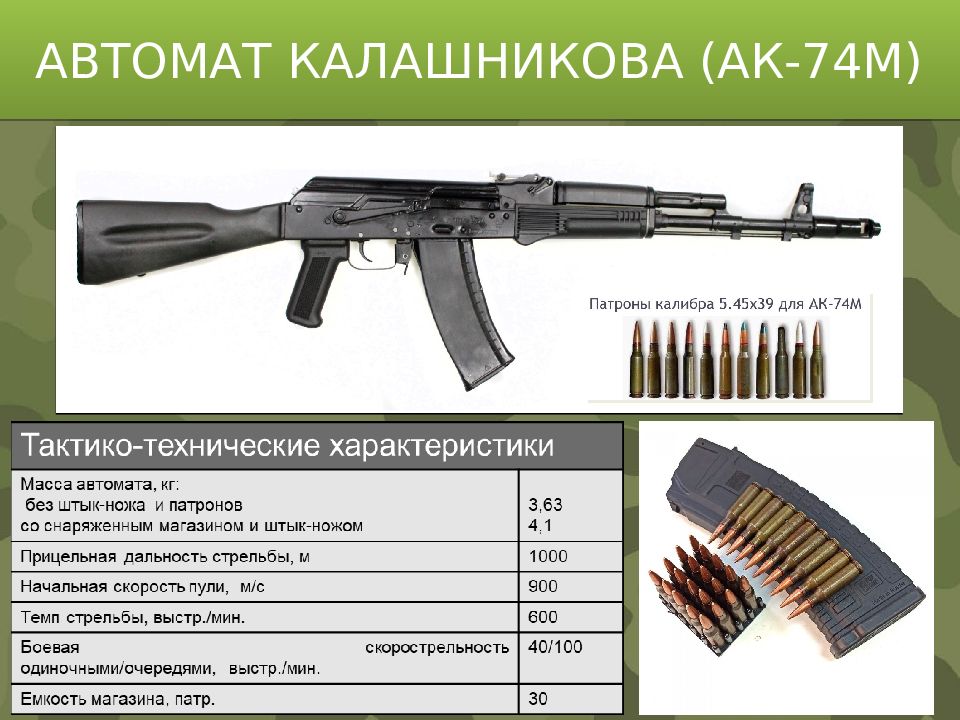

АВТОМАТ КАЛАШНИКОВА (АК-74М) Автомат Калашникова – является индивидуальным оружием, и предназначен для уничтожения живой силы противника и поражения его огневых средств. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК 74Н присоединяется ночной стрелковый прицел универсальный НСПУ

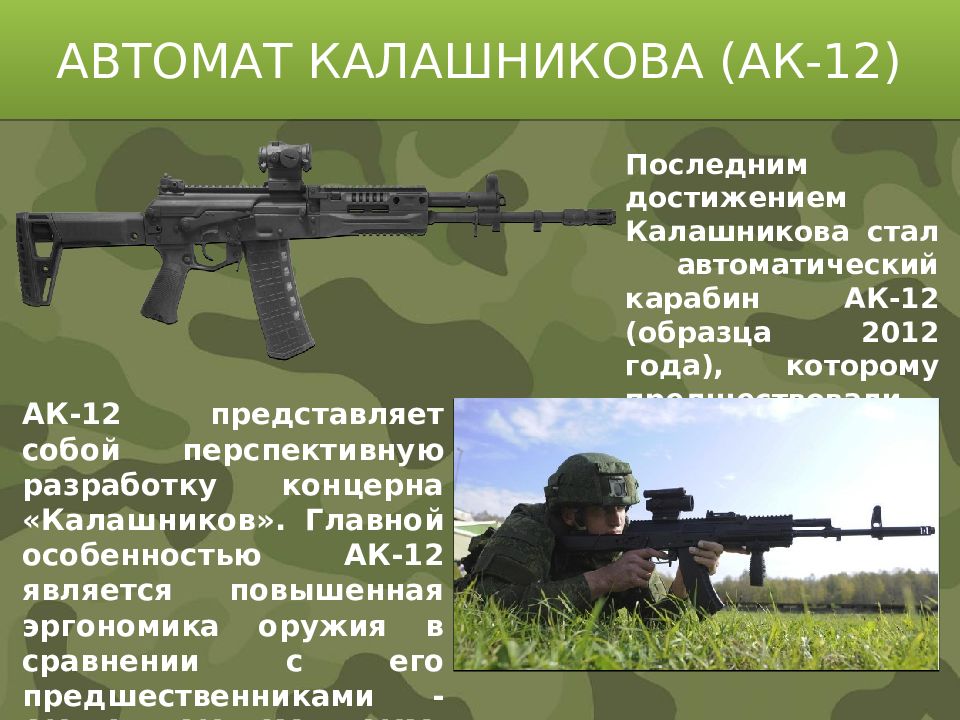

АВТОМАТ КАЛАШНИКОВА (АК-12) АК-12 представляет собой перспективную разработку концерна «Калашников». Главной особенностью АК-12 является повышенная эргономика оружия в сравнении с его предшественниками - АК-74, АК-74М, АКМ. Проведенные работы повысили кучность стрельбы, надежность работы и служебный ресурс. Последним достижением Калашникова стал автоматический карабин АК-12 (образца 2012 года), которому предшествовали автоматы сотой серии (АК101, АК102 и т.д)

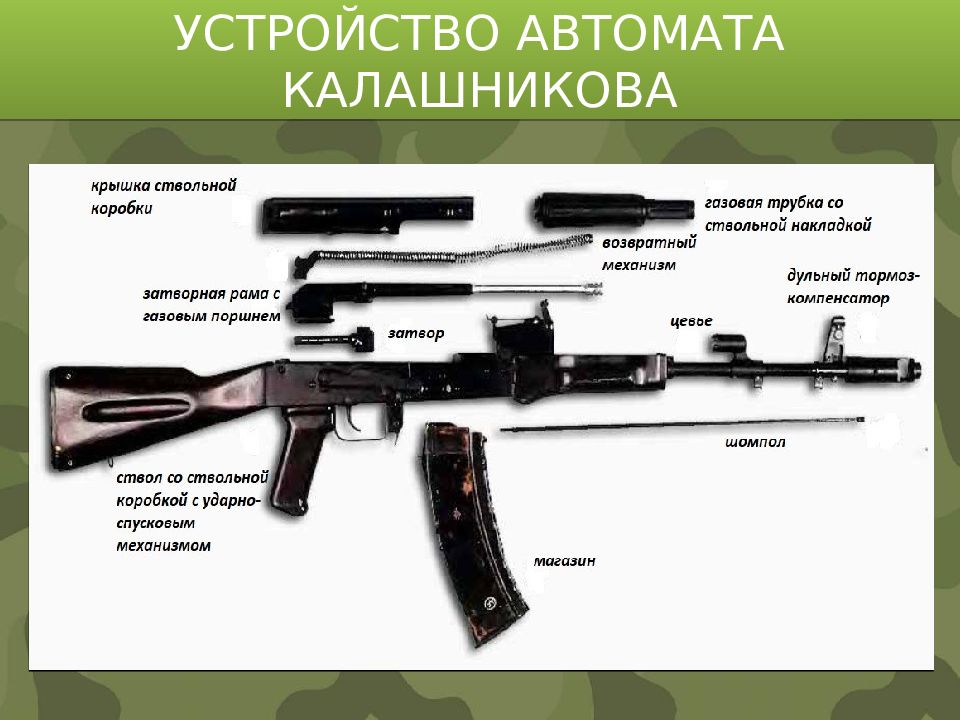

УСТРОЙСТВО АВТОМАТА КАЛАШНИКОВА

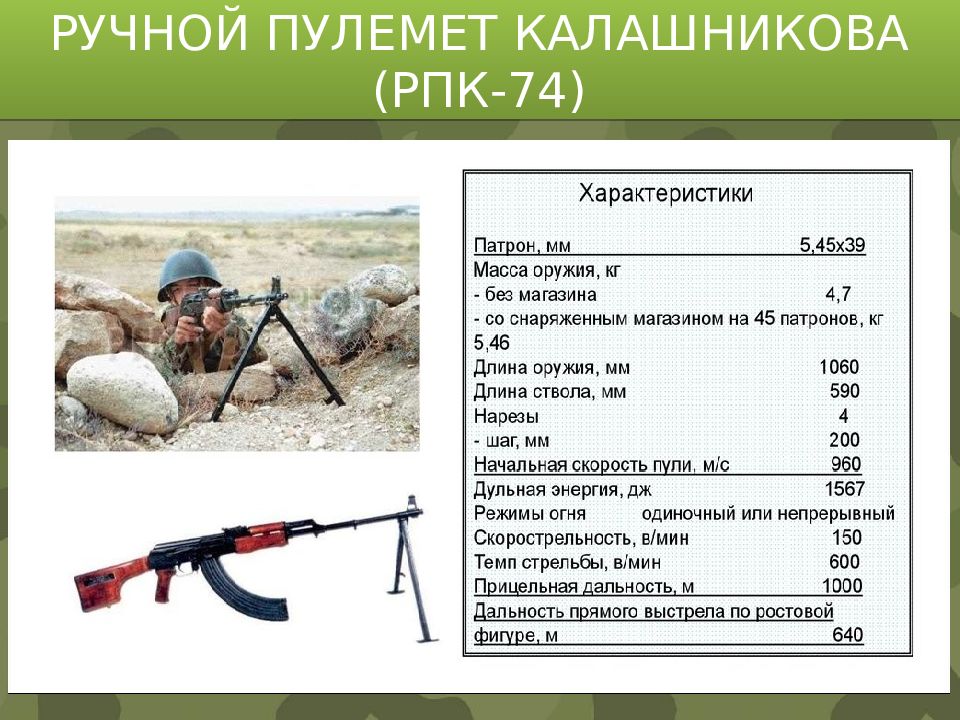

РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА (РПК-74) 5,45-мм ручной пулемет Калашникова является оружием стрелкового отделения. Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для стрельбы и наблюдения в условиях естественной ночной освещенности к пулеметам РПК74Н, РПКС74Н присоединяется ночной стрелковый прицел универсальный (НСПУ)
РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА (РПК-74)

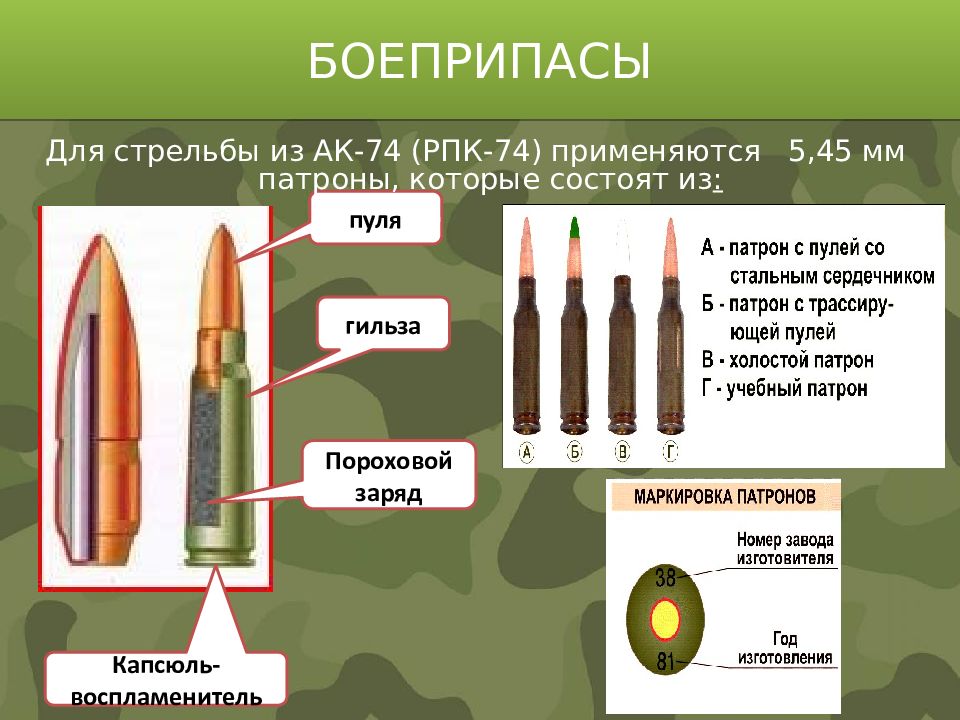

БОЕПРИПАСЫ пуля гильза Капсюль- воспламенитель Пороховой заряд Для стрельбы из АК-74 (РПК-74) применяются 5,45 мм патроны, которые состоят из :

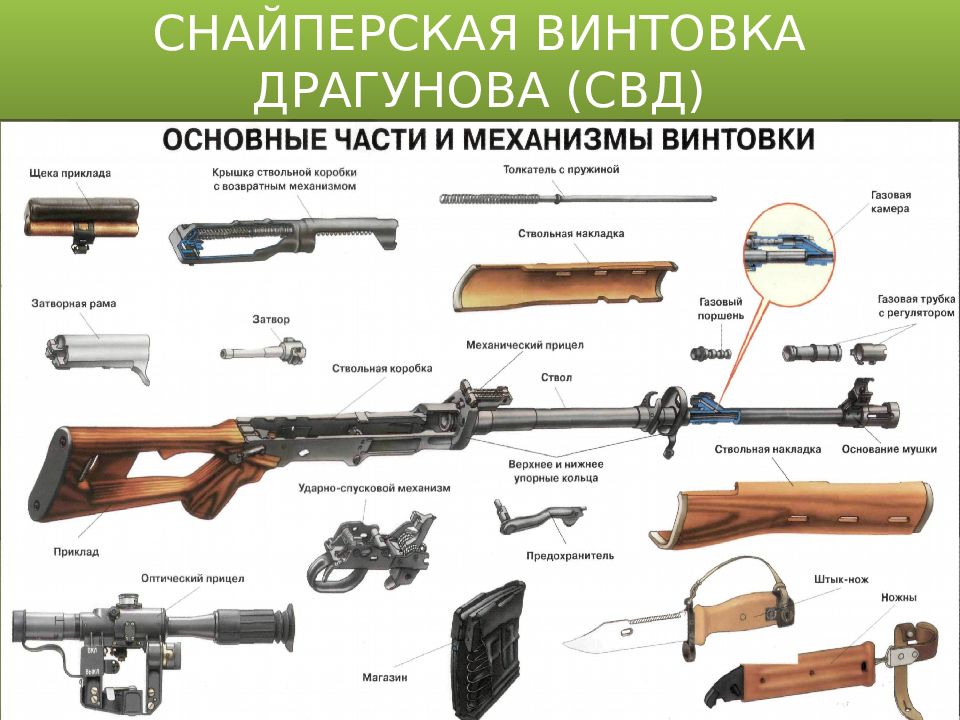

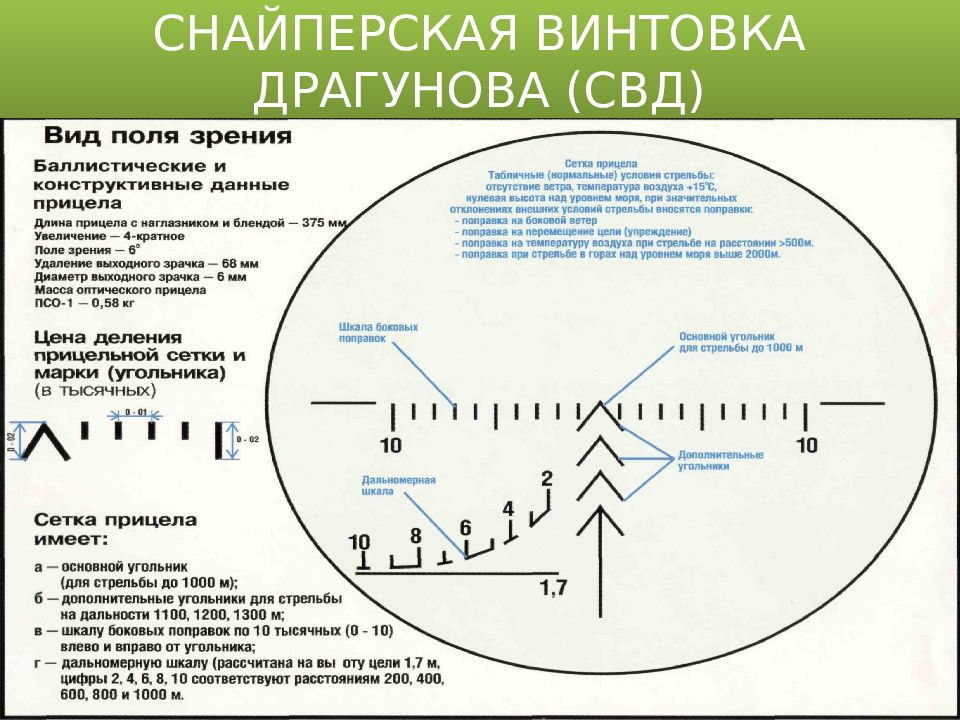

СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД) Снайперская винтовка Драгунова (СВД) калибра 7,62мм является оружием снайпера и предназначена для уничтожения появляющихся, движущихся, открытых и замаскированных одиночных целей.
СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)
СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)
СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)
ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ СО СТРЕЛКОВЫМ ОРУЖИЕМ Я буду всегда обращаться с оружием, как с заряженным. Я никогда не направляю оружие туда, куда я не хочу стрелять. Я никогда не коснусь пальцем спускового крючка, пока оружие не будет направлено на мишень. Перед тем, как выстрелить, я всегда проверяю, что перед мишенью и за ней.

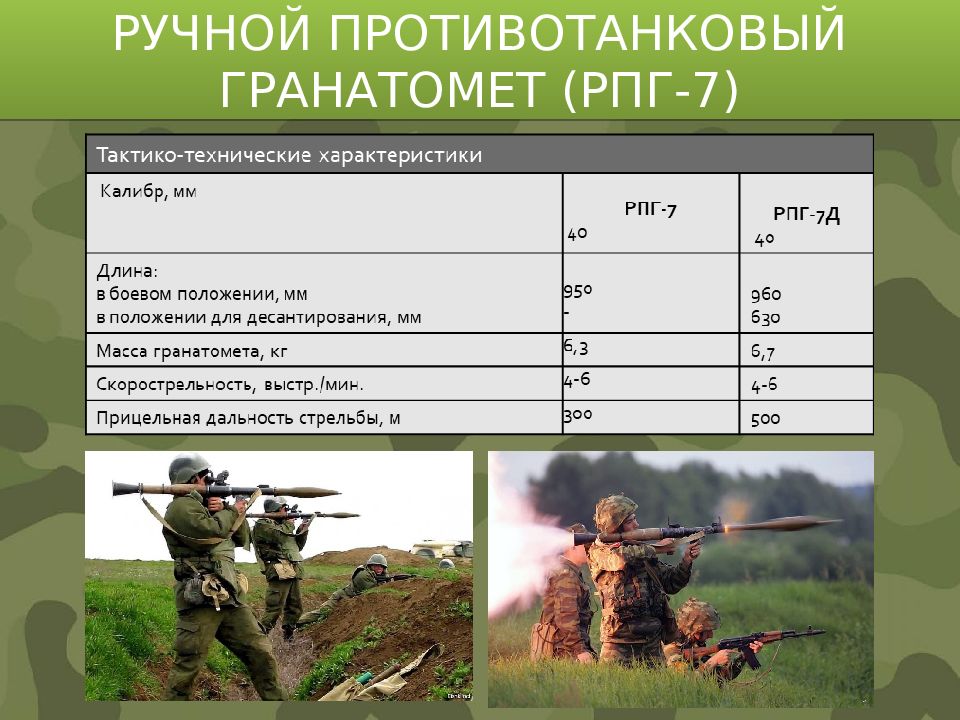

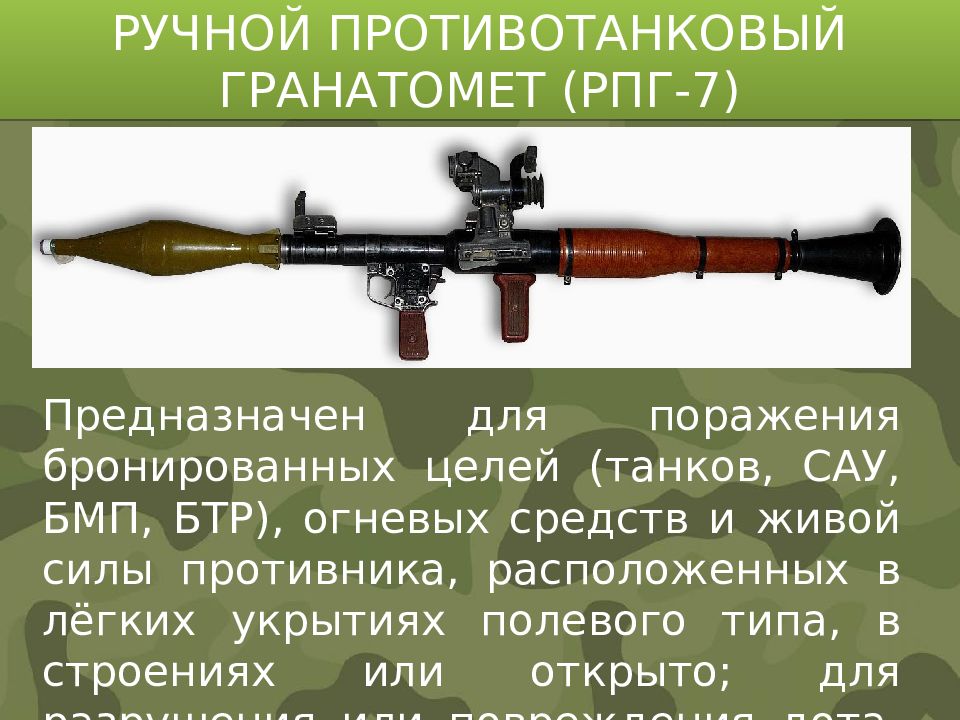

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7) Предназначен для поражения бронированных целей (танков, САУ, БМП, БТР), огневых средств и живой силы противника, расположенных в лёгких укрытиях полевого типа, в строениях или открыто; для разрушения или повреждения дота, дзота, строения (объёмом до 80 м3).
РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7)

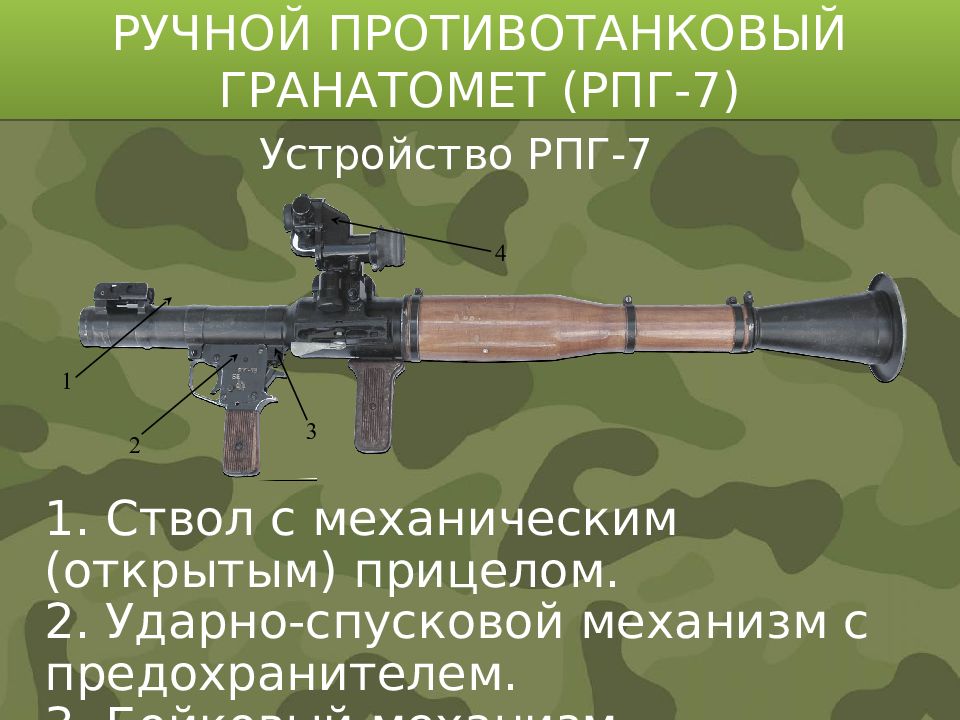

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7) 1 2 3 4 1. Ствол с механическим (открытым) прицелом. 2. Ударно-спусковой механизм с предохранителем. 3. Бойковый механизм. 4. Оптический прицел. Устройство РПГ-7

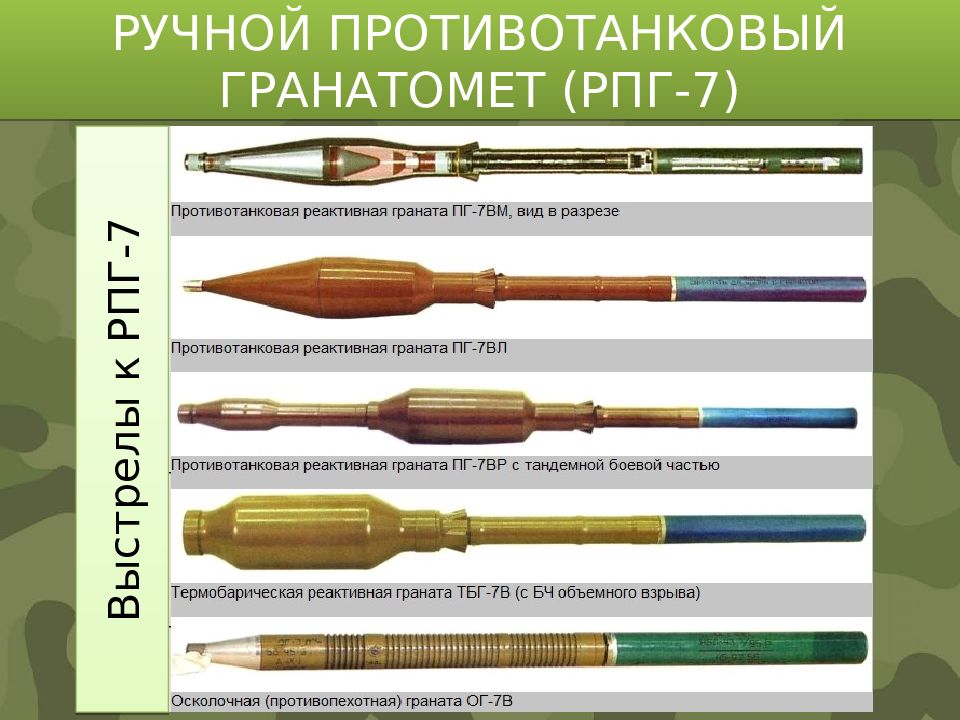

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7) Выстрелы к РПГ-7
РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7) Принцип работы гранатомёта и выстрелов к нему При выстреле из гранатомёта от удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховой заряд. Газы, образующиеся от сгорания порохового заряда, придают гранате вращательное движение (с помощью турбинки) и выбрасывают её из канала ствола. После вылета гранаты из канала ствола открываются перья стабилизатора, происходит взведение взрывателя и на расстоянии, обеспечивающем безопасность стреляющего, воспламеняется пороховой заряд реактивного двигателя. При горении порохового заряда реактивного двигателя вследствие истечения пороховых газов через сопловые отверстия образуется реактивная сила, и скорость полёта гранаты увеличивается до максимальной. В дальнейшем граната летит по инерции. При встрече с преградой пьезоэлемент взрывателя сжимается и вырабатывает ток, под действием которого взрывается электродетонатор взрывателя, а затем разрывной заряд гранаты. При взрыве образуется кумулятивная струя, которая пробивает преграду.

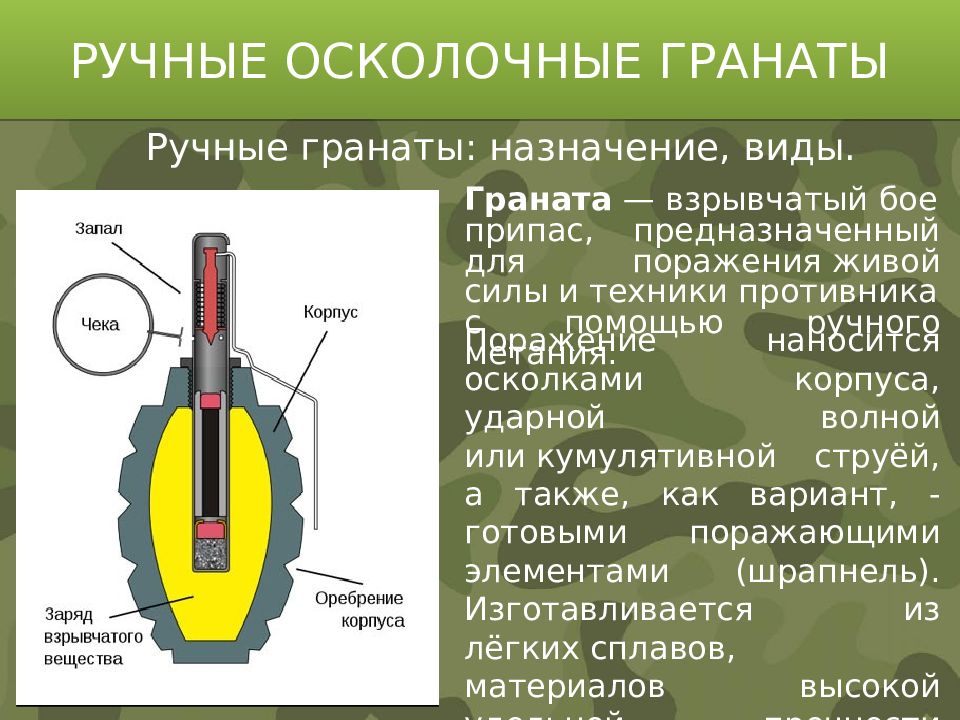

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ Ручные гранаты: назначение, виды. Граната — взрывчатый боеприпас, предназначенный для поражения живой силы и техники противника с помощью ручного метания. Поражение наносится осколками корпуса, ударной волной или кумулятивной струёй, а также, как вариант, - готовыми поражающими элементами (шрапнель). Изготавливается из лёгких сплавов, материалов высокой удельной прочности и пластмассы. Натренированный солдат бросает осколочную гранату на 40-50 метров, противотанковую — примерно на 20 метров.

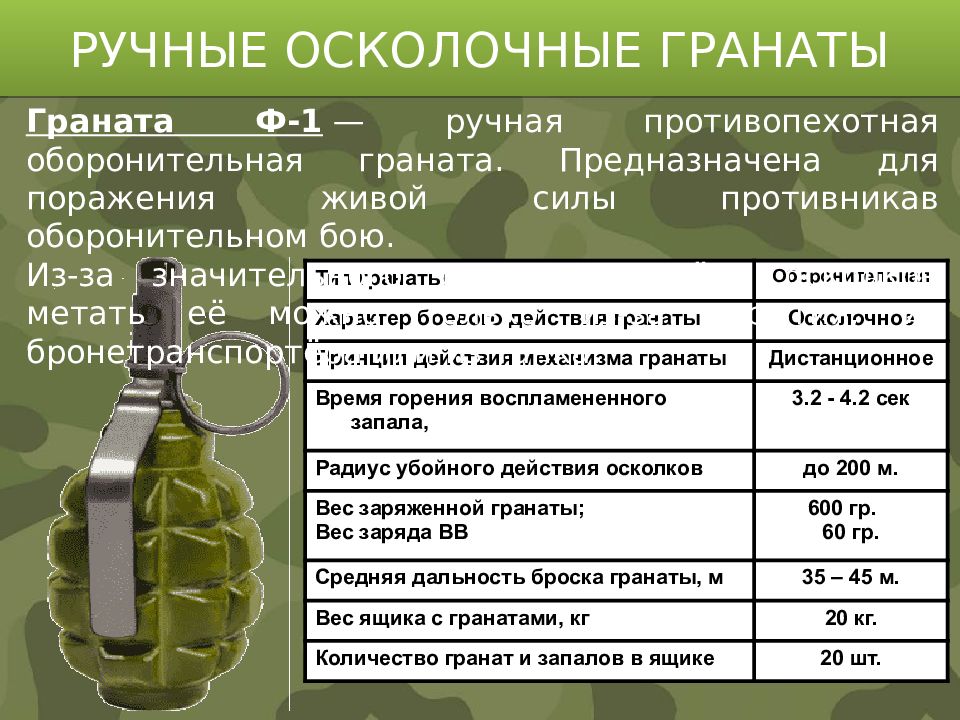

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ Тип гранаты Оборонительная Характер боевого действия гранаты Осколочное Принцип действия механизма гранаты Дистанционное Время горения воспламененного запала, 3.2 - 4.2 сек Радиус убойного действия осколков до 200 м. Вес заряженной гранаты; Вес заряда ВВ 600 гр. 60 гр. Средняя дальность броска гранаты, м 35 – 45 м. Вес ящика с гранатами, кг 20 кг. Количество гранат и запалов в ящике 20 шт. Граната Ф-1 — ручная противопехотная оборонительная граната. Предназначена для поражения живой силы противникав оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.

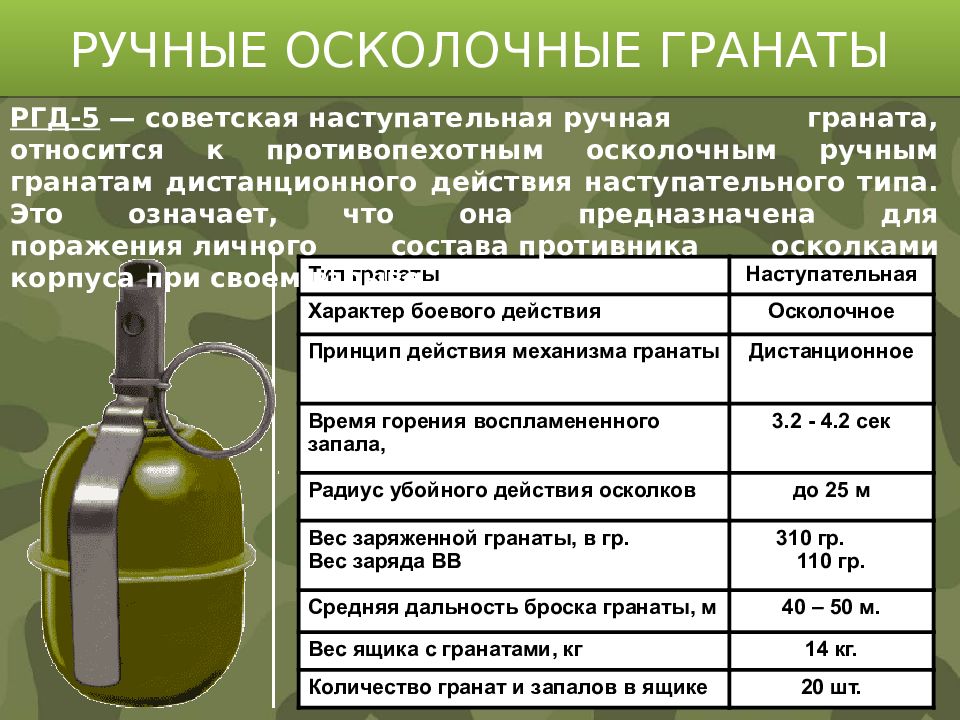

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ Тип гранаты Наступательная Характер боевого действия Осколочное Принцип действия механизма гранаты Дистанционное Время горения воспламененного запала, 3.2 - 4.2 сек Радиус убойного действия осколков до 25 м Вес заряженной гранаты, в гр. Вес заряда ВВ 310 гр. 110 гр. Средняя дальность броска гранаты, м 40 – 50 м. Вес ящика с гранатами, кг 14 кг. Количество гранат и запалов в ящике 20 шт. РГД-5 — советская наступательная ручная граната, относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве.

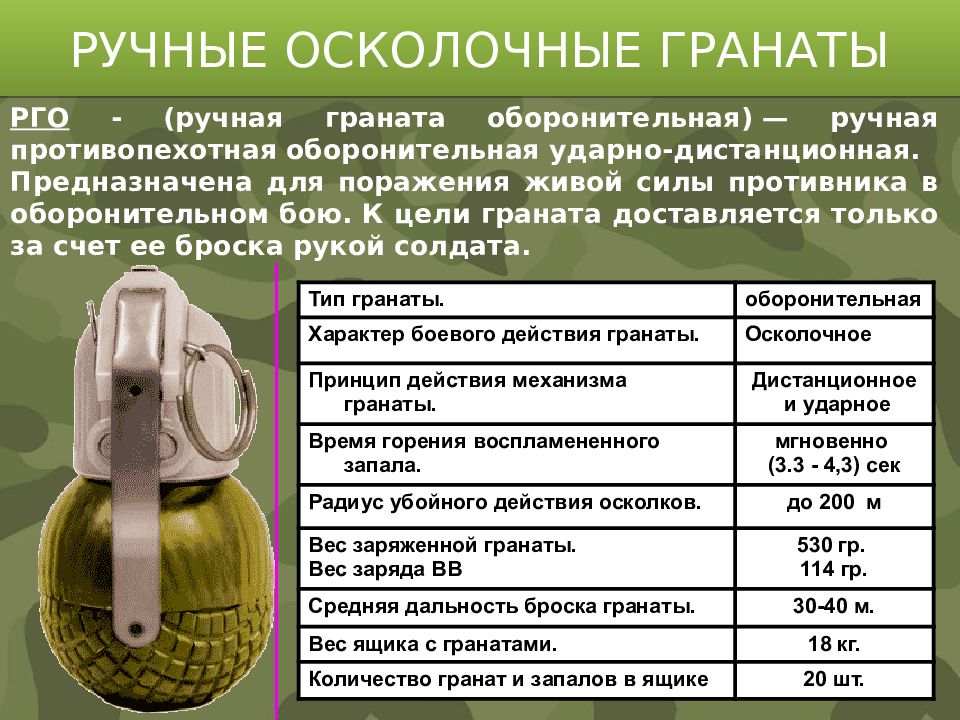

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ РГО - (ручная граната оборонительная) — ручная противопехотная оборонительная ударно-дистанционная. Предназначена для поражения живой силы противника в оборонительном бою. К цели граната доставляется только за счет ее броска рукой солдата. Тип гранаты. оборонительная Характер боевого действия гранаты. Осколочное Принцип действия механизма гранаты. Дистанционное и ударное Время горения воспламененного запала. мгновенно (3.3 - 4,3) сек Радиус убойного действия осколков. до 200 м Вес заряженной гранаты. Вес заряда ВВ 530 гр. 114 гр. Средняя дальность броска гранаты. 30-40 м. Вес ящика с гранатами. 18 кг. Количество гранат и запалов в ящике 20 шт.

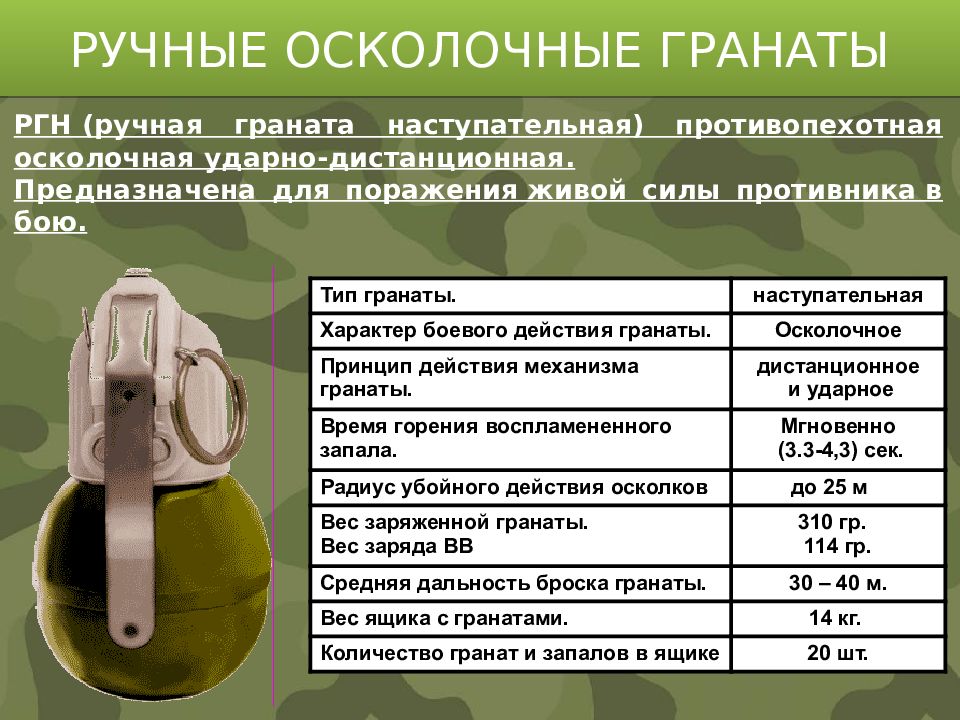

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ РГН (ручная граната наступательная) противопехотная осколочная ударно-дистанционная. Предназначена для поражения живой силы противника в бою. Тип гранаты. наступательная Характер боевого действия гранаты. Осколочное Принцип действия механизма гранаты. дистанционное и ударное Время горения воспламененного запала. Мгновенно (3.3-4,3) сек. Радиус убойного действия осколков до 25 м Вес заряженной гранаты. Вес заряда ВВ 310 гр. 114 гр. Средняя дальность броска гранаты. 30 – 40 м. Вес ящика с гранатами. 14 кг. Количество гранат и запалов в ящике 20 шт.

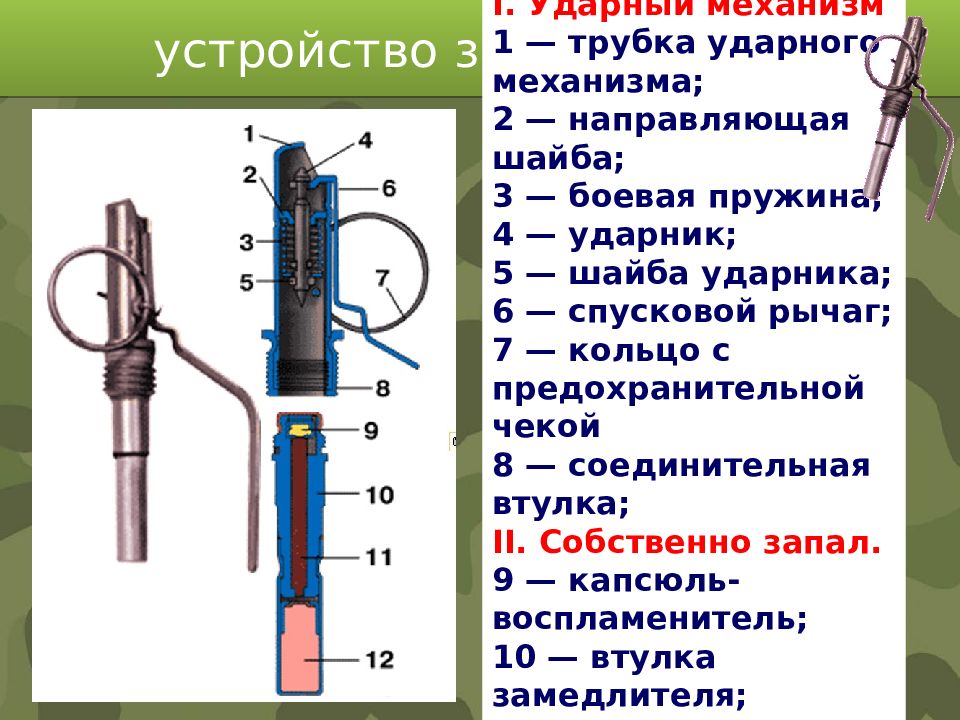

устройство запала УЗРГМ I. Ударный механизм 1 — трубка ударного механизма; 2 — направляющая шайба; 3 — боевая пружина; 4 — ударник; 5 — шайба ударника; 6 — спусковой рычаг; 7 — кольцо с предохранительной чекой 8 — соединительная втулка; II. Собственно запал. 9 — капсюль-воспламенитель; 10 — втулка замедлителя; 11 — замедлитель; 12 — капсюль-детонатор;
устройство запала УДЗ

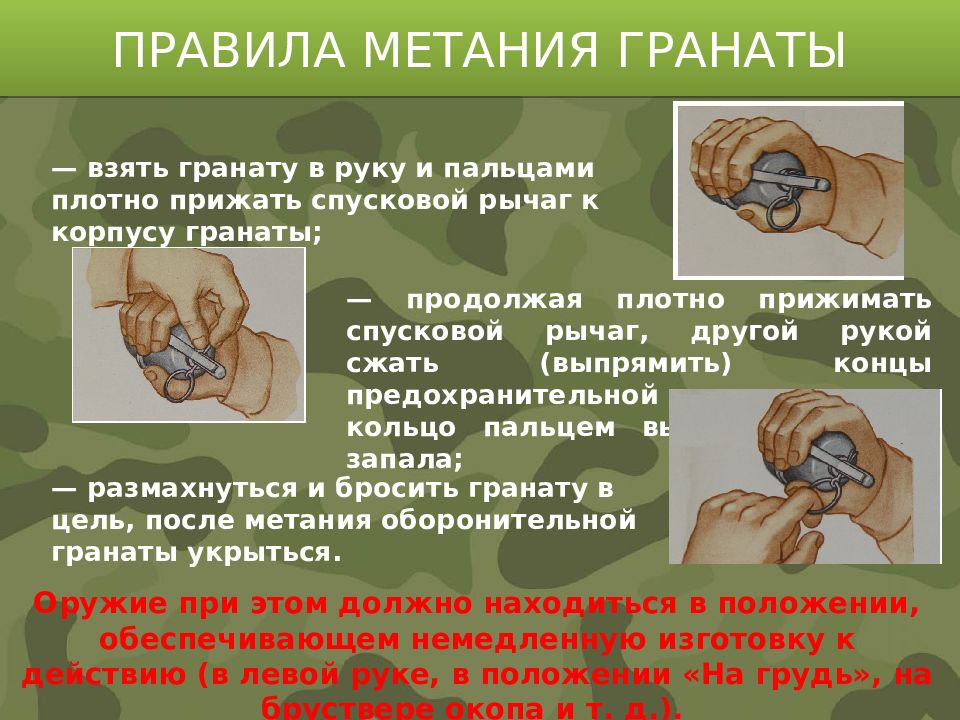

ПРАВИЛА МЕТАНИЯ ГРАНАТЫ — взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты; — размахнуться и бросить гранату в цель, после метания оборонительной гранаты укрыться. — продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала ; Оружие при этом должно находиться в положении, обеспечивающем немедленную изготовку к действию (в левой руке, в положении «На грудь», на бруствере окопа и т. д.).
